레이저 빔이 휘는 이유? 30W로 10mm 아크릴 절단? 한 메이커의 5가지 놀라운 발견

서론

CO2 레이저 커터를 다루는 메이커라면 누구나 미러 정렬(alignment) 작업 앞에서 깊은 한숨을 내쉬어 본 경험이 있을 겁니다. 몇 시간을 들여 1번, 2번, 3번 미러를 완벽하게 맞췄다고 생각한 순간, 처참한 절단 결과물을 마주했을 때의 허탈함. 우리 모두가 겪어 본 그 좌절감, 바로 그 이야기입니다. 장비를 다루는 과정은 때로 끝없는 인내심을 요구하는 싸움처럼 느껴지기도 합니다.

하지만 바로 이 지루하고 반복적인 과정 속에서 우리는 가장 값진 교훈을 얻곤 합니다. 설명서에는 결코 나와 있지 않은, 오직 세심한 관찰과 끈질긴 실험을 통해서만 발견할 수 있는 비밀들 말입니다. 때로는 가장 놀라운 해결책이 가장 예상치 못한 곳에서 나타나기도 합니다.

이 글에서는 한 메이커가 자신의 레이저 커터를 정비하고 개선하는 과정에서 발견한, 지극히 현실적이면서도 놀라운 5가지 사실을 공유하고자 합니다. 이 발견들은 여러분의 작업 효율을 높여줄 뿐만 아니라, 여러분의 장비를 더 깊이 이해하는 계기가 될 것입니다.

첫 번째 발견: 완벽한 정렬의 함정 - 중간 지점에서 빔이 떨어진다?

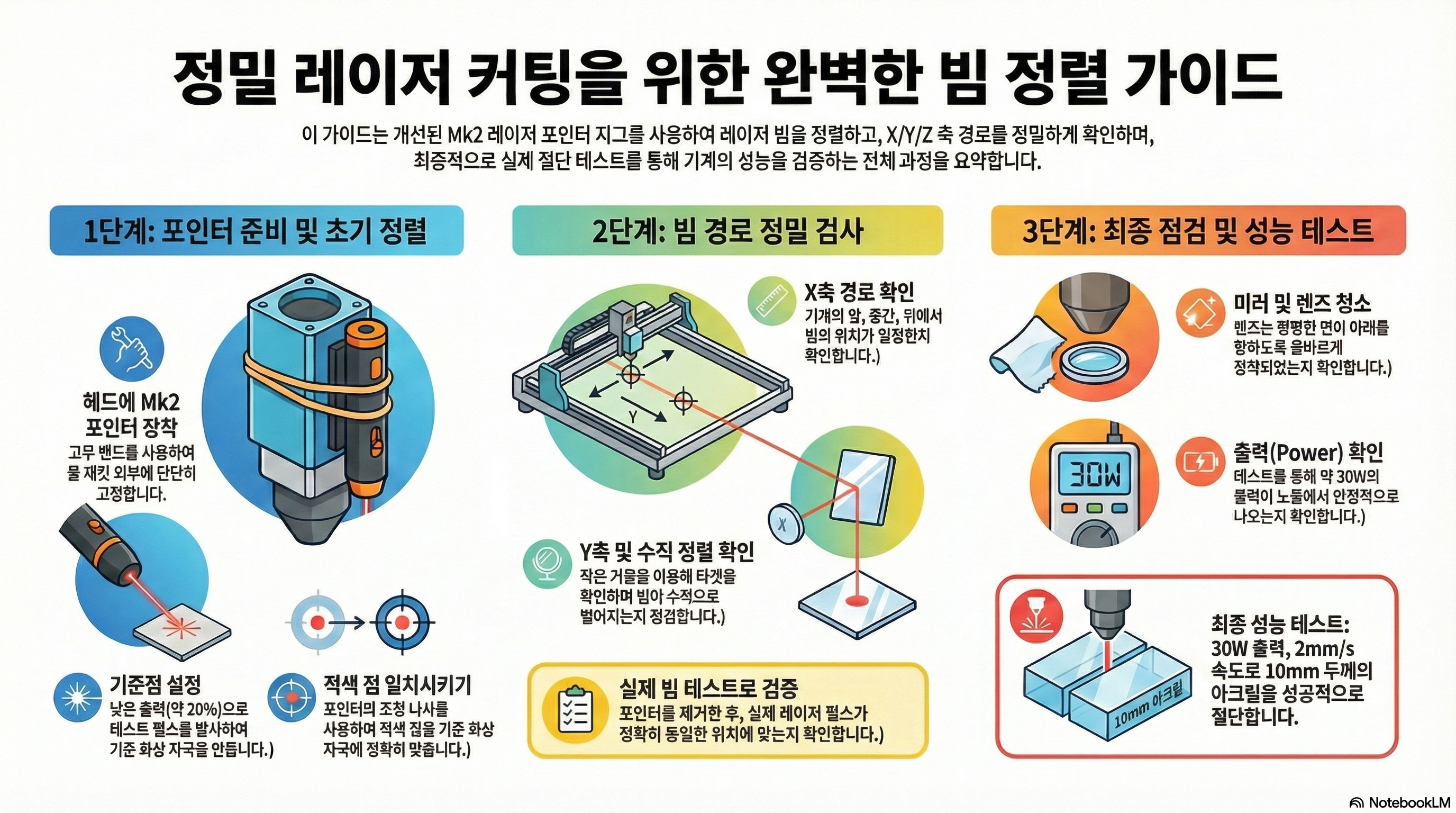

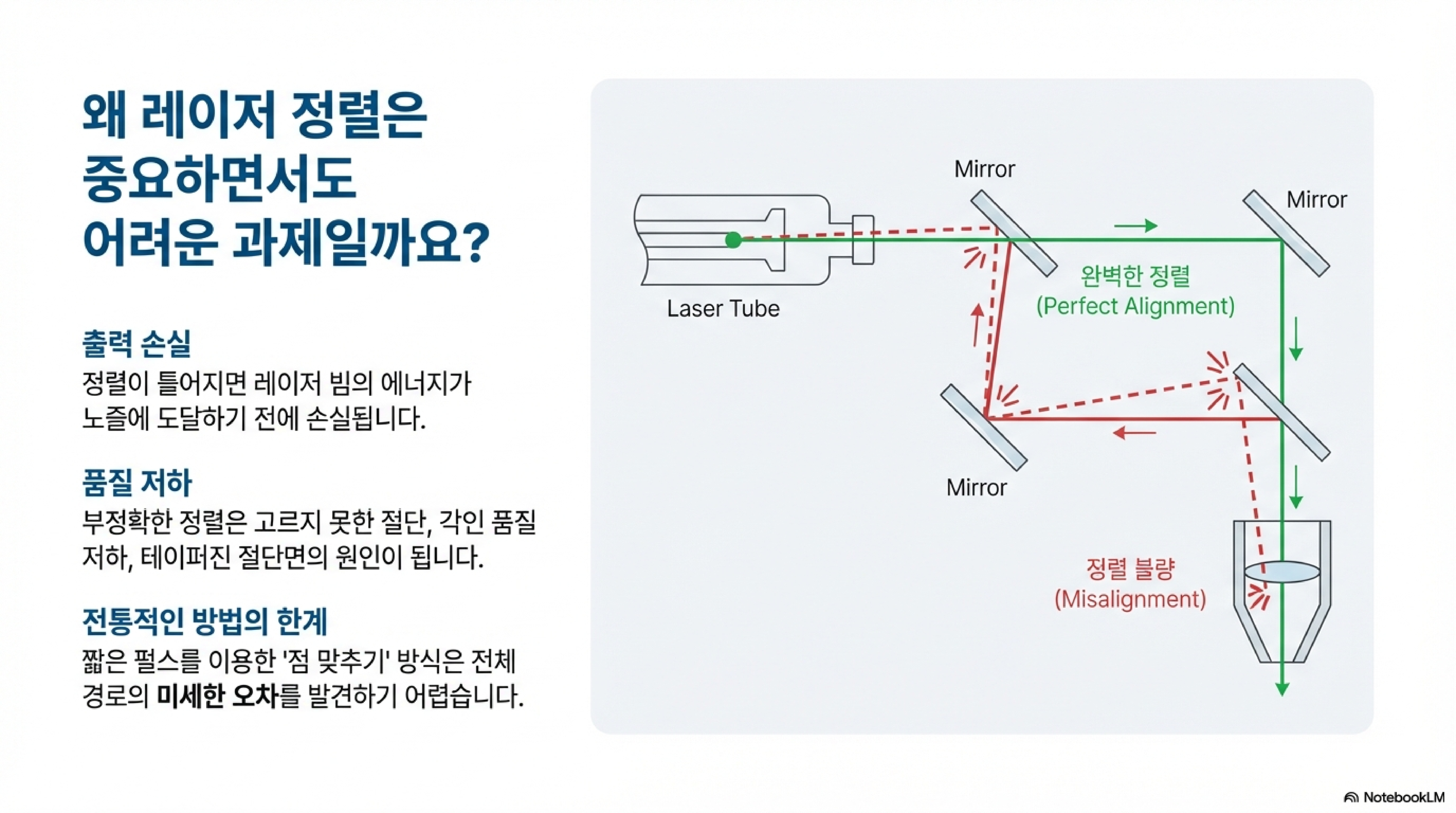

레이저 정렬의 기본은 X축의 시작과 끝, 두 지점에서 레이저 빔이 정확히 같은 위치에 맺히도록 하는 것입니다. 대부분의 사용자는 이 두 지점만 확인하고 정렬이 끝났다고 생각합니다. 하지만 여기에 교묘한 함정이 숨어 있었습니다.

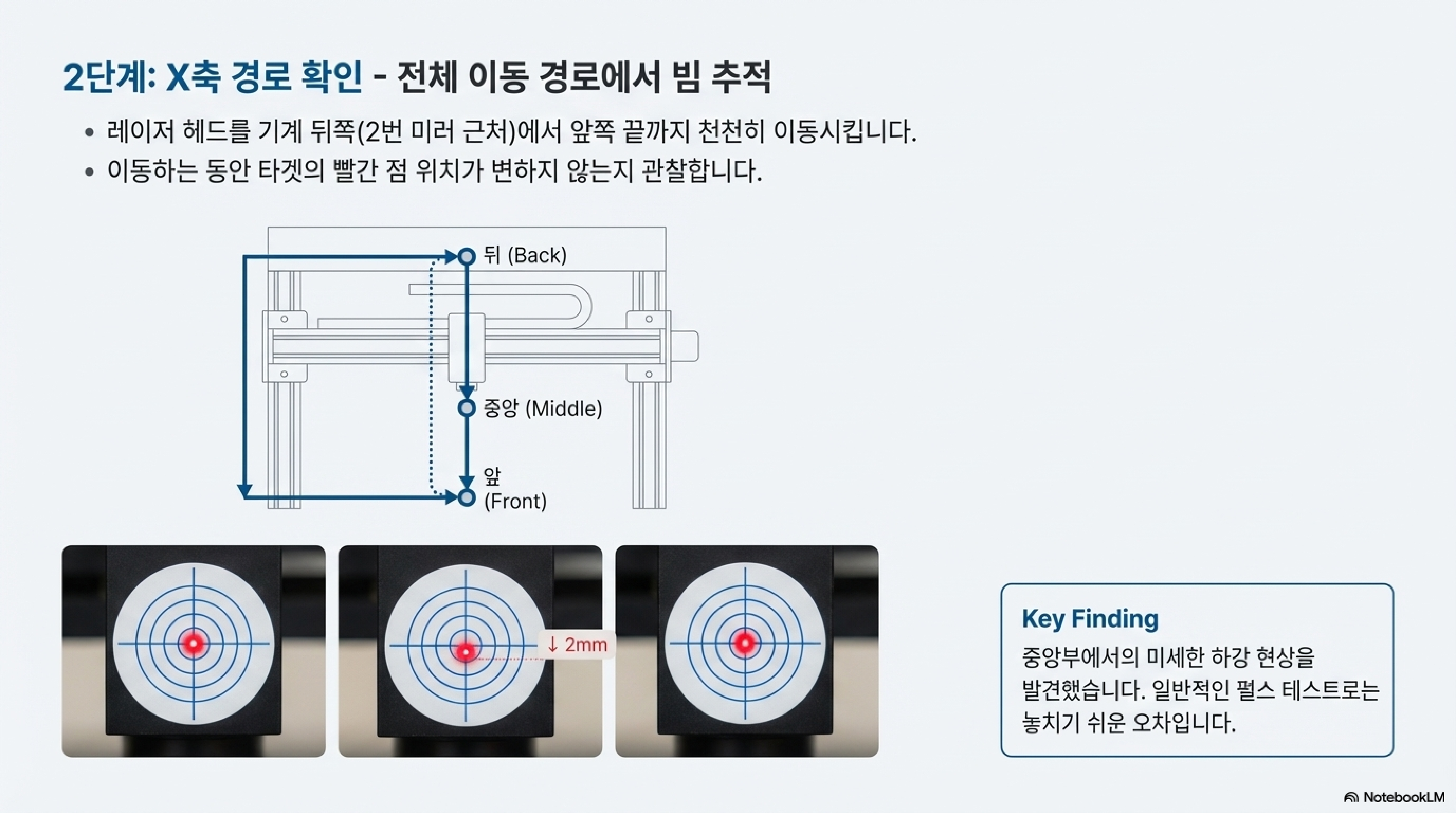

소스에 따르면 X축 양 끝에서는 정렬이 완벽했지만, 헤드를 중간 지점으로 옮기자 빔이 약 2mm 아래로 떨어졌다가 다시 반대편 끝에 도달해서야 제자리로 돌아오는 현상이 관찰되었습니다. 이는 빔이 완전한 직선으로 나아가는 것이 아니라, 중간에서 아래로 처지는 완만한 활 모양의 경로를 그리고 있다는 뜻입니다. 이는 아마도 긴 X축 갠트리 레일의 미세한 처짐이나 경로의 사소한 편차 때문일 수 있습니다.

이는 실로 중요한 발견입니다. 만약 일반적인 방식대로 양 끝점만 확인했다면 이 문제를 결코 인지하지 못했을 것입니다. 그 결과는 치명적입니다. 넓은 판재에 복잡한 각인을 새긴다면 프로젝트의 중앙 부분만 초점이 맞지 않아 흐릿하게 나올 수 있고, 긴 직선 절단은 중앙부만 관통에 실패하여 재료를 망치게 될 겁니다. 완벽한 결과물을 원한다면 시작, 중간, 끝 세 지점을 모두 확인하는 습관이 필수적이라는 교훈을 줍니다.

두 번째 발견: 렌즈, 혹시 뒤집어 끼우지 않으셨나요?

때로는 가장 복잡해 보이는 문제의 원인이 놀라울 정도로 단순한 곳에 있기도 합니다. 레이저의 초점이 흐리거나 절단 품질이 기대에 미치지 못한다면, 가장 먼저 확인해야 할 것 중 하나가 바로 집속 렌즈의 방향입니다.

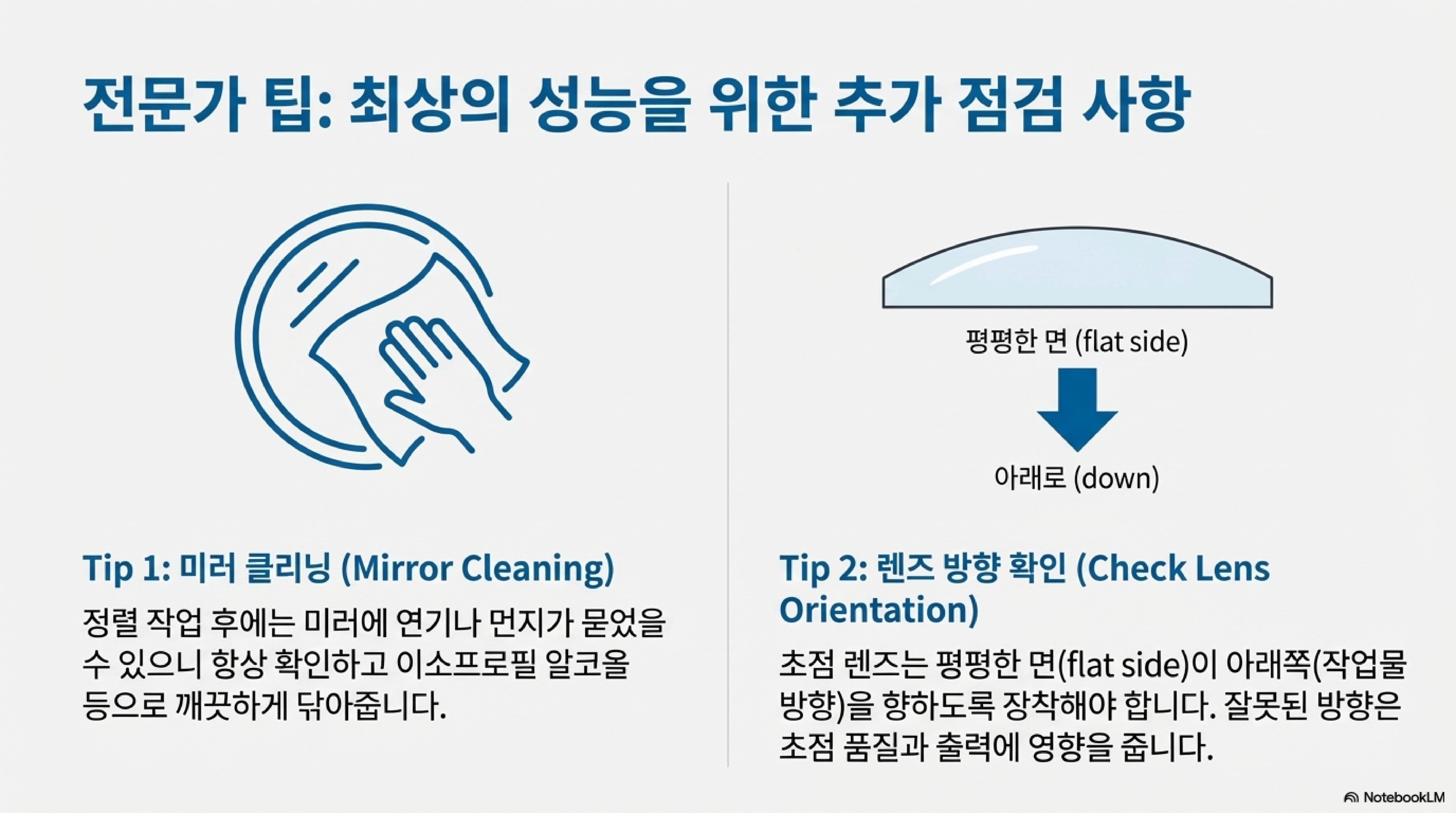

많은 사용자들이 무심코 지나치지만, 대부분의 CO2 레이저 렌즈는 볼록한 면과 평평한 면을 가지고 있으며 설치 방향이 정해져 있습니다. 이 방향이 틀리면 빔의 집속 효율이 크게 떨어져 제 성능을 발휘할 수 없습니다. 올바른 설치 방법은 명확합니다.

렌즈의 평평한 면이 작업물을 향하도록 아래쪽으로 설치하는 것이 올바른 방법입니다.

이 간단한 확인 절차 하나가 몇 시간의 골치 아픈 문제 해결 과정을 아껴줄 수 있습니다. 장비의 성능이 갑자기 떨어졌다고 느껴진다면, 복잡한 설정을 건드리기 전에 가장 기본적인 부분부터 점검해 보는 것이 현명합니다. 이는 신규 사용자뿐만 아니라 숙련된 사용자에게도 반드시 필요한 체크리스트입니다.

세 번째 발견: 출력이 불안정할 땐, '물리적 충격'이 약?

첨단 기술의 집약체인 레이저 커터에서 문제가 발생했을 때, 우리는 보통 소프트웨어 설정이나 정밀한 부품 교체를 해결책으로 떠올립니다. 하지만 때로는 가장 원시적인 방법이 해답이 되기도 합니다.

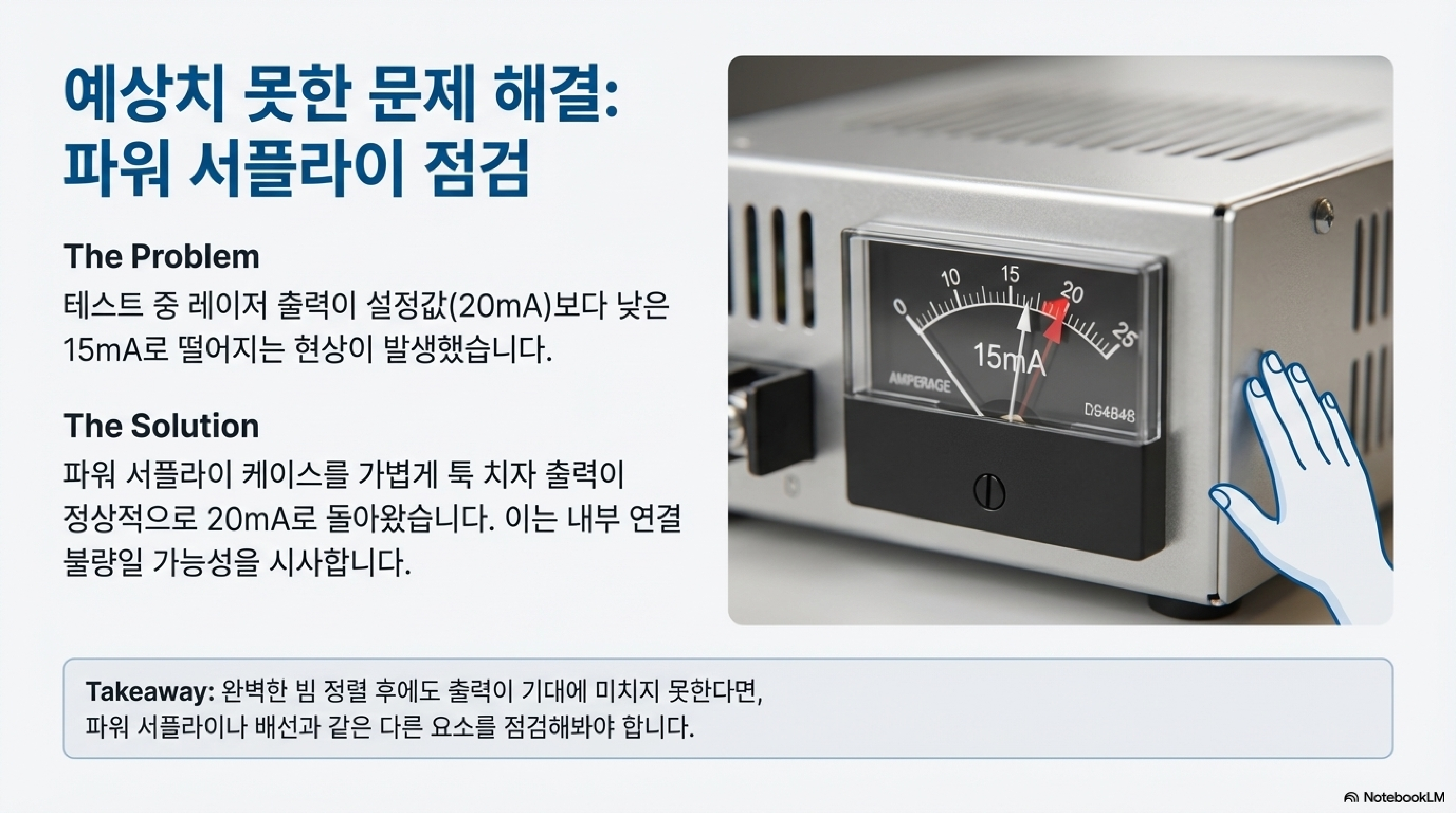

영상 속 메이커는 레이저 출력을 테스트하던 중, 출력이 목표치인 20mA까지 올라가지 않고 15mA에 머무는 문제를 겪었습니다. 여러 시도에도 문제가 해결되지 않자, 그는 기계에 "가벼운 툭 치기" 혹은 "걷어차기"와 같은 물리적 충격을 가했습니다. 놀랍게도 그 직후 출력은 즉시 목표치인 20mA로 뛰어올랐습니다.

그는 이것이 아마도 어딘가의 접촉 불량 때문일 것이라고 추측했습니다. 이는 '타격 수리(percussive maintenance)'라는 농담 섞인 용어를 떠올리게 하는 흥미로운 사례입니다. 앞서 살펴본 렌즈 문제와 이 사례는 우리에게 중요한 원칙을 일깨워 줍니다. 복잡한 소프트웨어 진단에 뛰어들기 전에, 항상 물리적인 계층을 먼저 확인하십시오. 해결책은 뒤집힌 렌즈든, 가벼운 충격이 필요한 헐거운 연결이든, 생각보다 훨씬 단순할 수 있습니다.

네 번째 발견: 30W 저출력 레이저의 숨겨진 잠재력

일반적으로 두꺼운 소재를 절단하려면 높은 와트(W)의 레이저가 필요하다고 알려져 있습니다. 10mm 두께의 아크릴을 절단하는 것은 보통 60W 이상의 고출력 장비에서나 가능하다고 생각하기 쉽습니다. 하지만 이 통념을 깨는 결과가 나타났습니다.

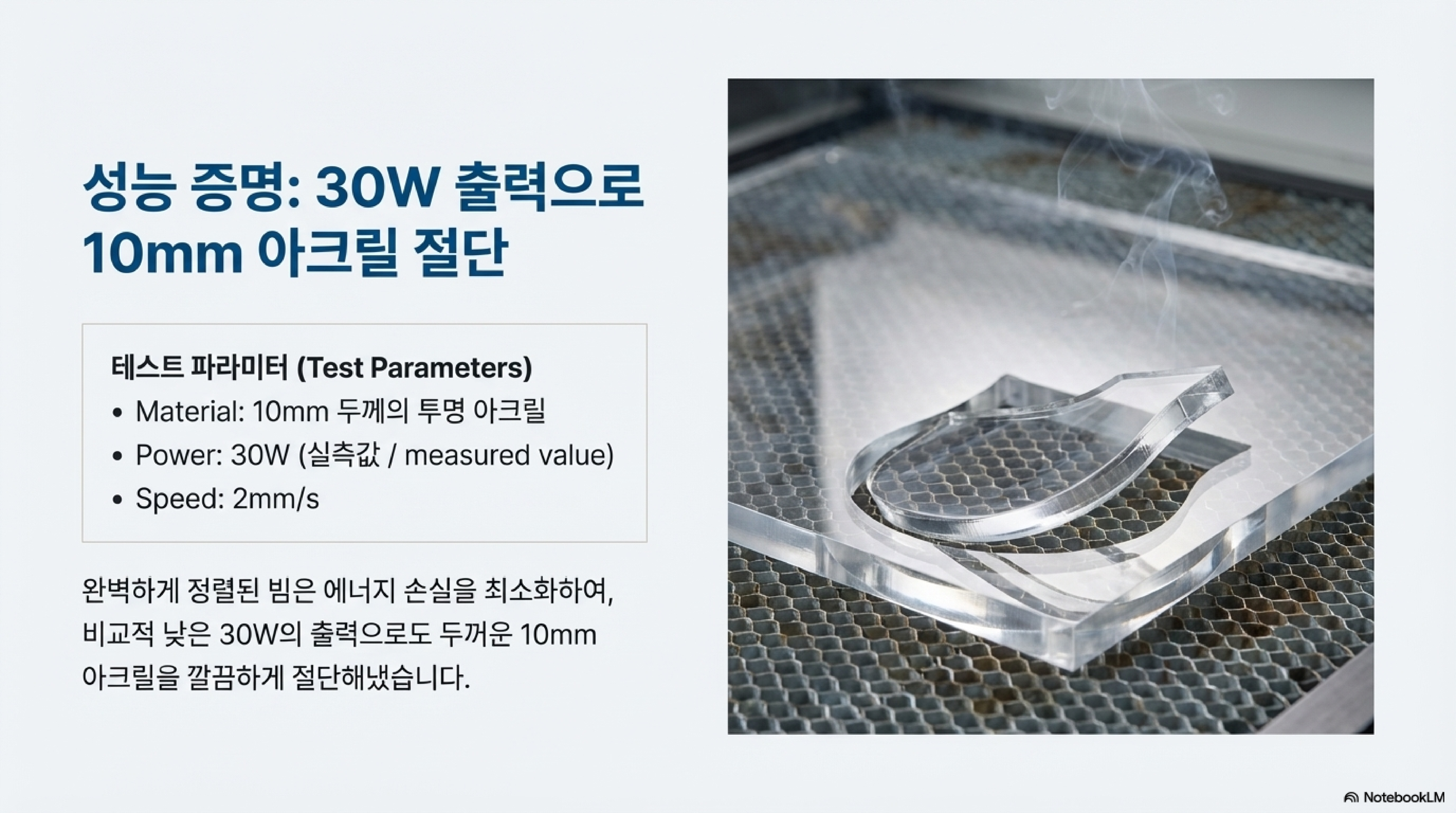

상대적으로 저출력인 30W 레이저를 사용하여 10mm 두께의 아크릴을 성공적으로 절단해낸 것입니다. 이 놀라운 결과를 가능하게 한 핵심 비결은 바로 '속도'였습니다. 절단 속도를 2mm/s라는 매우 느린 속도로 설정함으로써, 낮은 에너지로도 충분한 깊이까지 빔이 도달할 수 있도록 한 것입니다.

또한 절단이 제대로 이루어지고 있는지 확인하는 실용적인 팁도 발견할 수 있었습니다. 소재가 완전히 관통되었을 때만 연기가 아래로 빠져나간다는 원리를 이용해, "연기가 위가 아닌 아래에서 나오기 때문에 절단이 잘 되고 있음을 알 수 있습니다." 이 사례는 장비의 스펙에 대한 고정관념에서 벗어나, 다양한 변수를 실험함으로써 기계의 잠재력을 최대한 끌어낼 수 있음을 보여줍니다.

다섯 번째 발견: 최고의 공구는 결국 직접 만드는 것

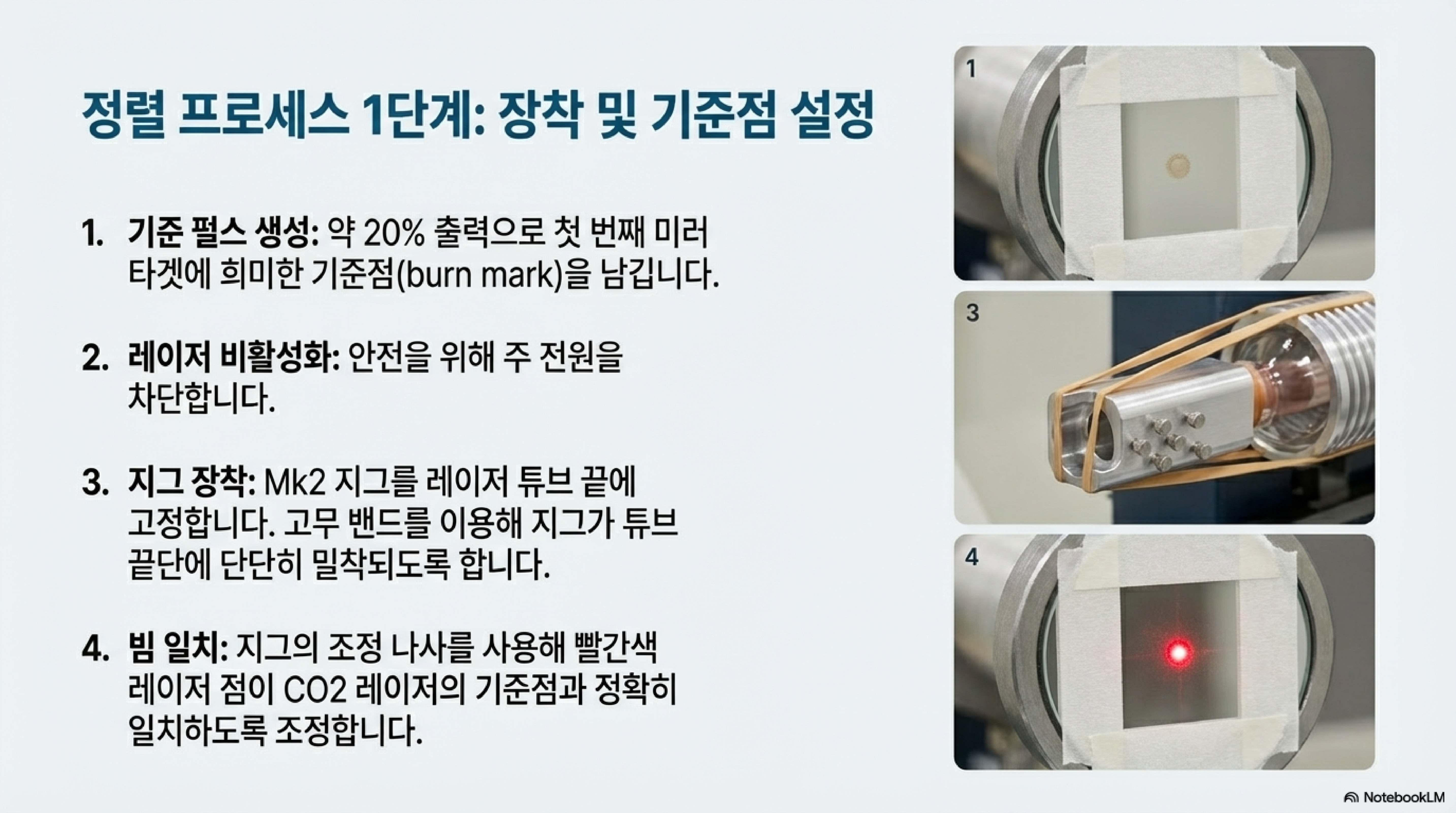

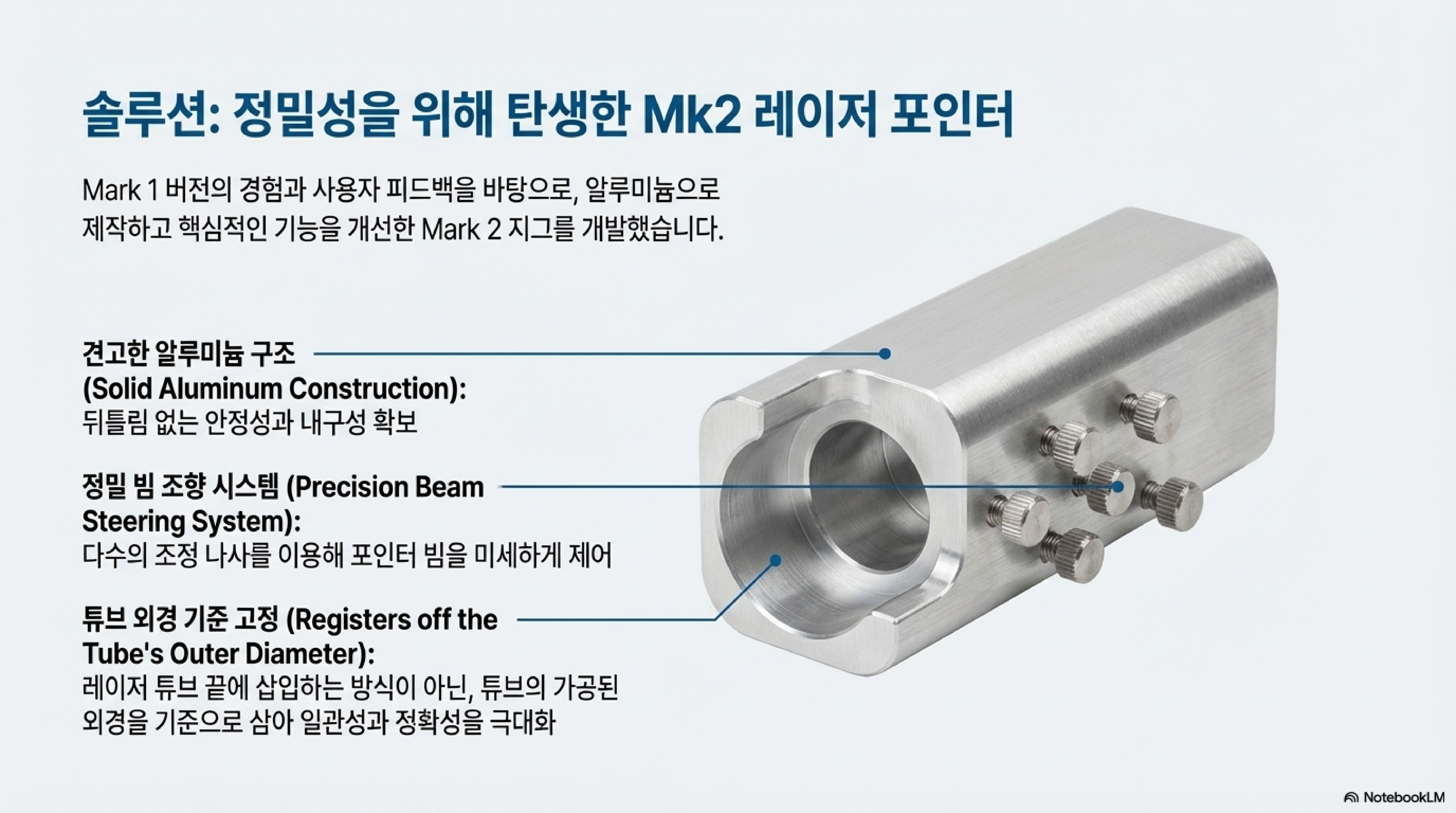

이 모든 발견의 과정에서 가장 빛나는 주인공은 바로 메이커가 직접 제작한 'Mark 2 레이저 포인터 지그'였습니다. 그는 기존 버전의 경험과 다른 사용자의 피드백을 바탕으로 알루미늄으로 더욱 정교하고 개선된 버전을 만들어냈습니다.

이 맞춤형 공구는 레이저 튜브의 워터 재킷 바깥쪽 가장자리를 기준으로 삼아 흔들림 없이 위치를 잡고, 여러 개의 조정 나사를 이용해 빔의 방향을 미세하게 '조종'할 수 있도록 설계되었습니다. 이것이야말로 메이커 정신의 정수입니다. 기성품으로는 해결할 수 없는 나만의 문제를 완벽하게 해결하기 위해, 내 손으로 직접 완벽한 도구를 창조해내는 만족감은 그 무엇과도 바꿀 수 없습니다.

결국 이 마지막 발견은 단순히 주어진 도구를 사용하는 것을 넘어, 문제를 해결하기 위해 스스로 도구를 만들고 개선하는 과정이야말로 진정한 전문가로 나아가는 길임을 보여줍니다.

결론

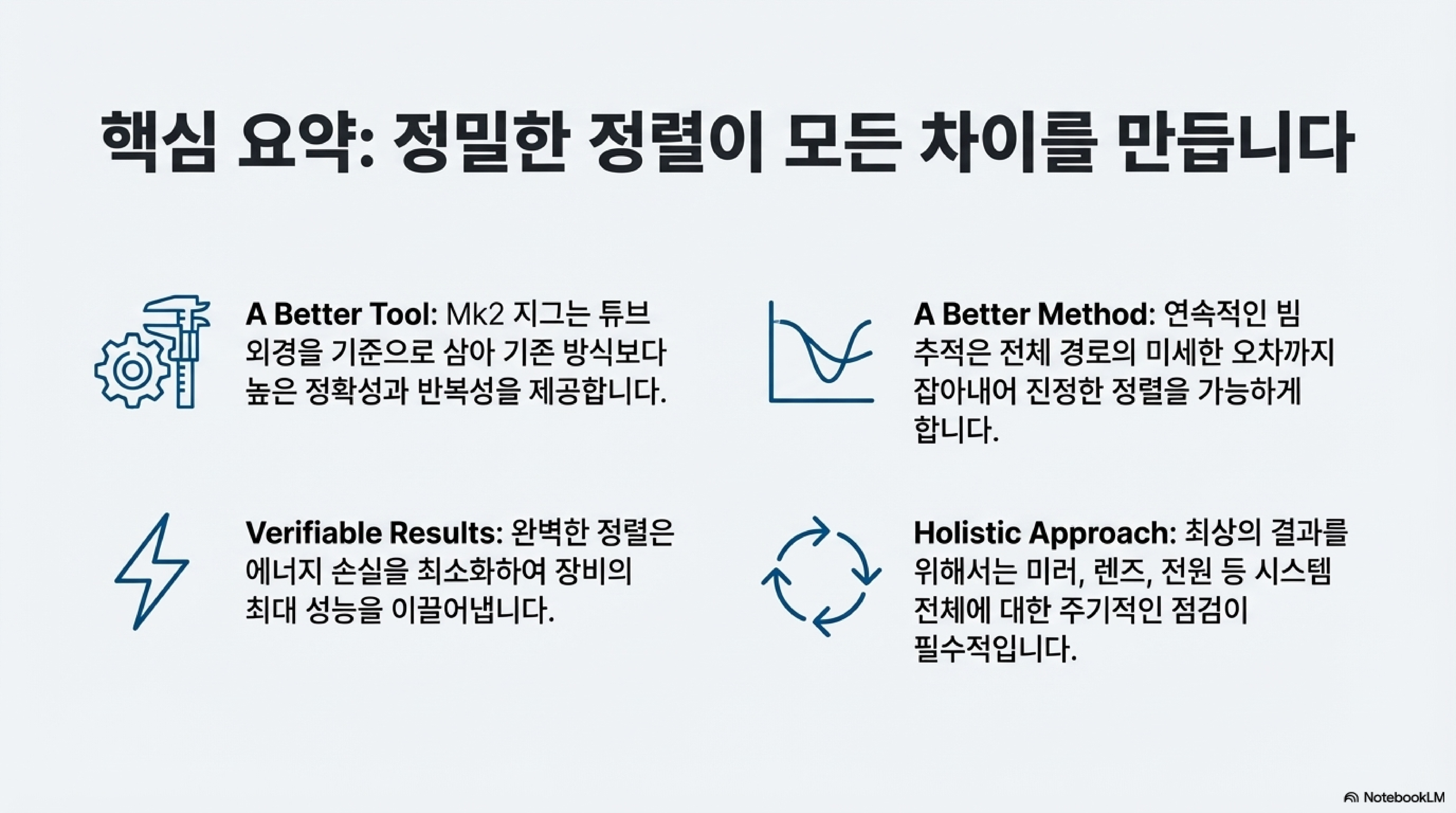

레이저 커터 정렬이라는 하나의 과제를 통해 우리는 예상치 못한 여러 교훈을 얻었습니다. 완벽해 보이는 정렬의 허점, 렌즈 방향이라는 사소하지만 결정적인 실수, 때로는 통하는 원시적인 해결책, 그리고 저출력 장비의 숨겨진 잠재력까지. 이 모든 것은 설명서만으로는 결코 배울 수 없는, 깊은 관찰과 실험 정신이 빚어낸 값진 결과물입니다.

특히, 완벽한 도구를 만들고자 하는 노력(다섯 번째 발견)이 오히려 기존에는 보이지 않던 더 깊은 문제(첫 번째 발견)를 드러내 주었다는 점은 의미심장합니다. 이것이 바로 메이커의 성장 과정입니다. 문제를 해결하기 위해 도구를 만들고, 그 도구로 더 깊은 문제를 발견하며, 다시 그것을 해결해나가는 끝없는 선순환 말입니다.

진정으로 도구를 마스터한다는 것은 그저 사용법을 아는 것을 넘어, 장비가 가진 고유의 특징과 예상치 못한 변수들을 이해하고 그것과 소통하는 과정일 것입니다.

당신의 작업대 위 장비는 어떤 놀라운 비밀을 숨기고 있나요?
