Rdworks Lab 51 제가 중국산 레이저 커터를 업그레이드하며 배운 4가지 놀라운 사실

제가 중국산 레이저 커터를 업그레이드하며 배운 4가지 놀라운 사실

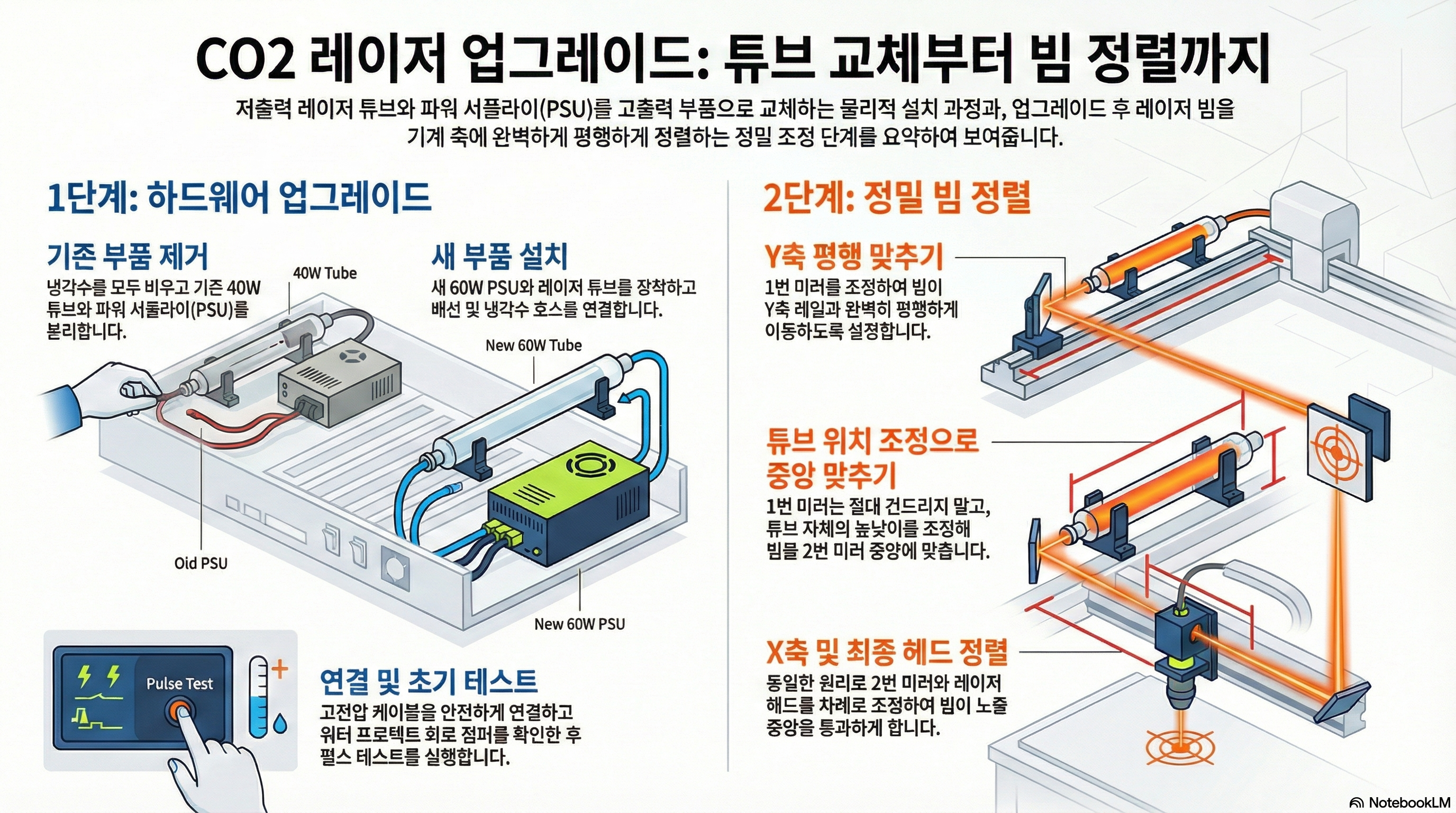

1. 서론: DIY 업그레이드 여정

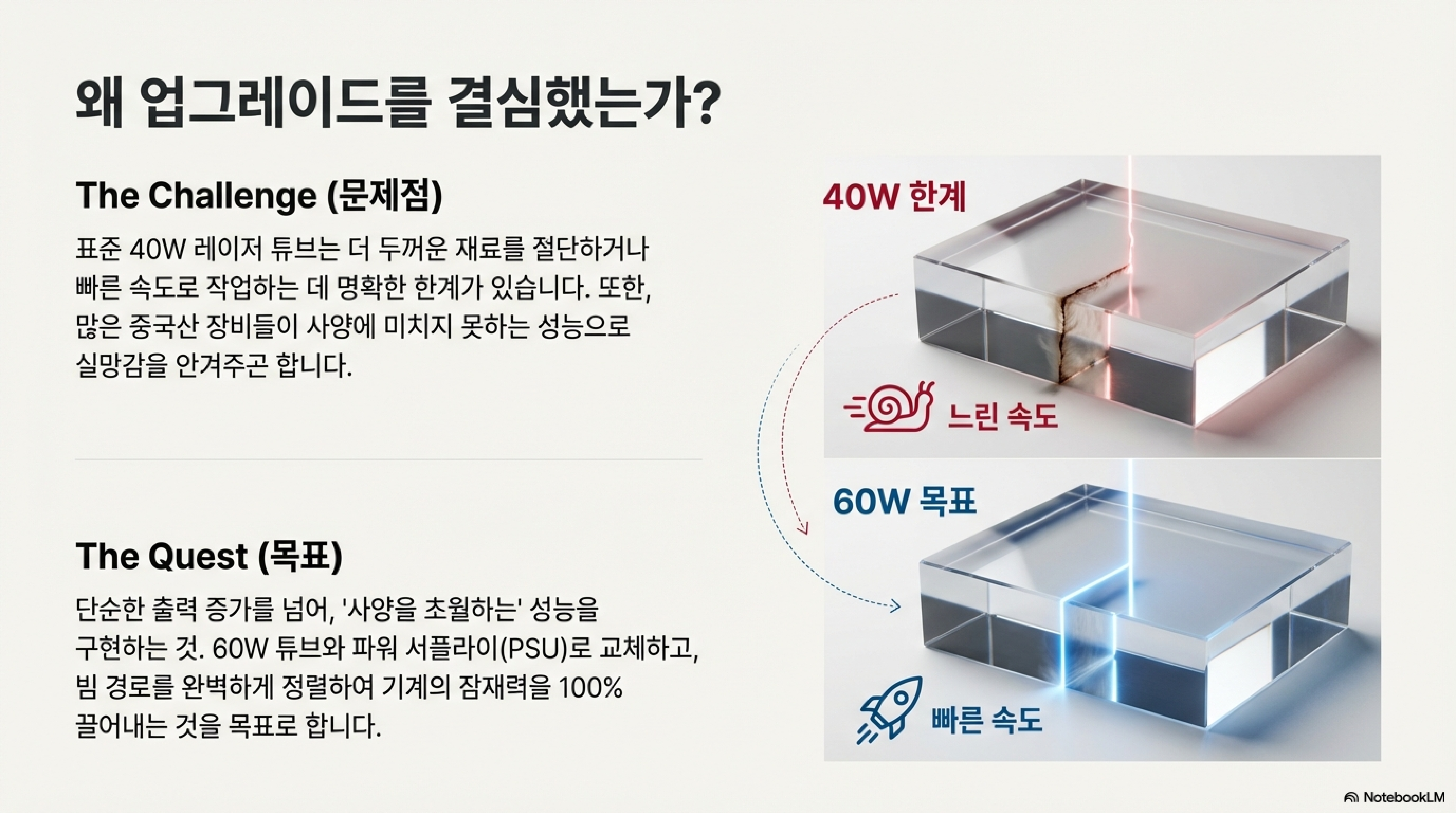

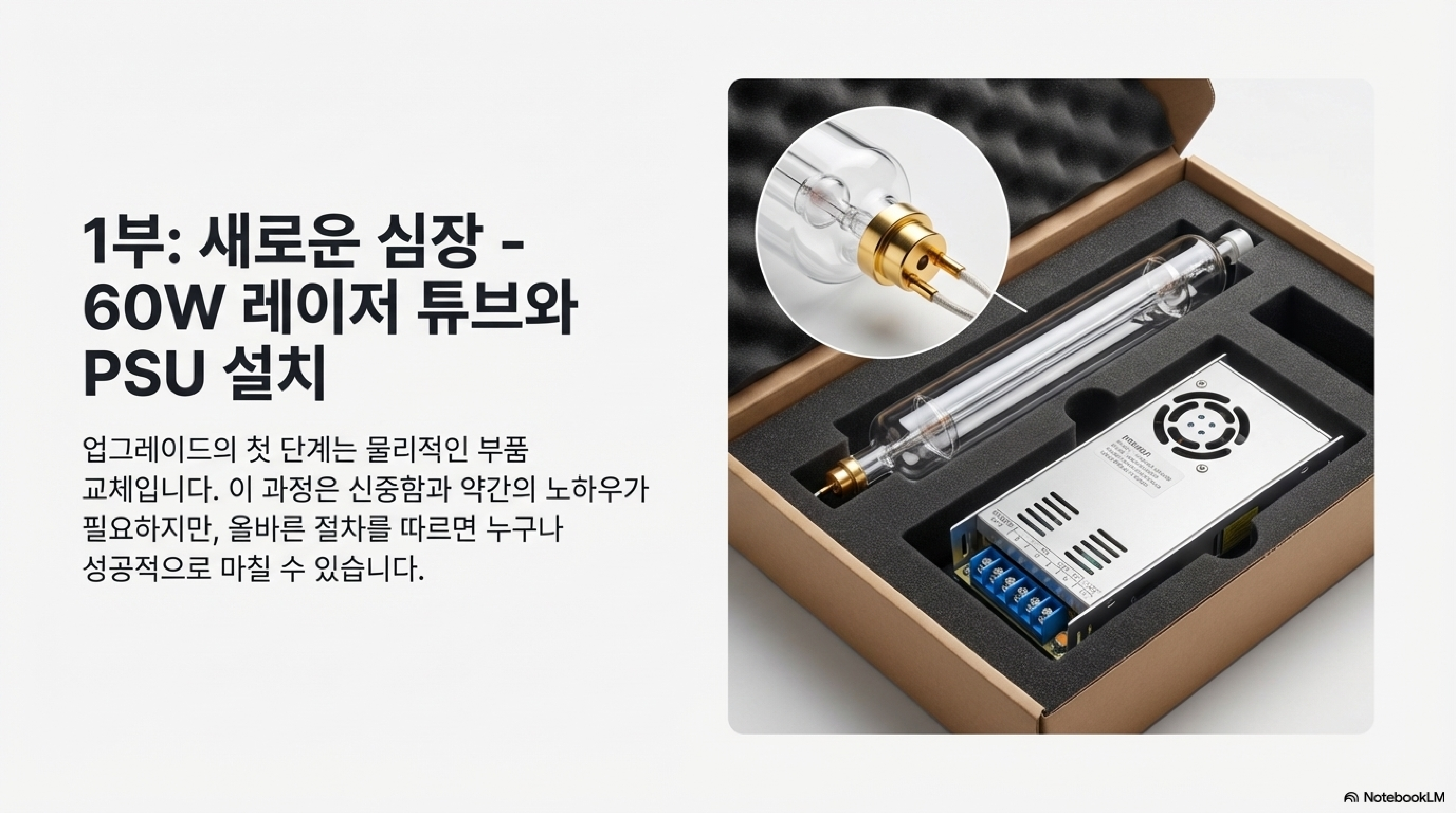

DIY 장비를 업그레이드할 때, 특히 중국에서 부품을 조달할 때면 늘 약간의 불안감과 씨름하게 됩니다. "과장된 사양과 기대 이하의 성능"이라는 말을 우리 모두 한 번쯤은 경험해봤을 겁니다. 저 역시 최근 제 40W 레이저 커터를 60W 시스템으로 업그레이드하면서 비슷한 걱정을 안고 있었습니다. 하지만 이 과정은 제 예상을 완전히 뒤엎는 놀라운 발견으로 가득 찬 여정이었습니다. 기존의 통념에 도전하는 경험이었죠.

이 글에서는 제가 업그레이드 과정에서 배운 가장 중요하고 직관에 반하는 교훈들을 공유하고자 합니다.

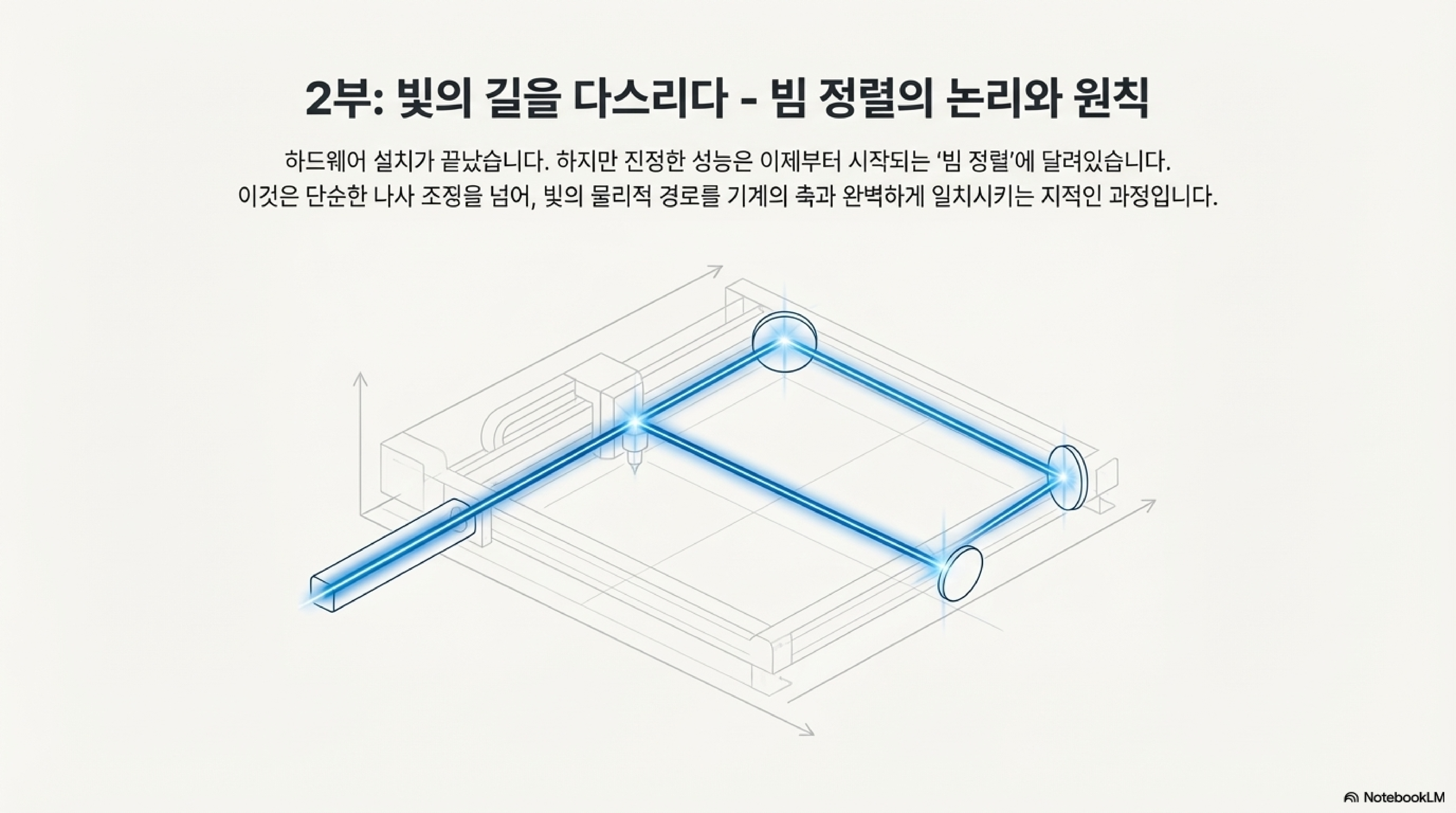

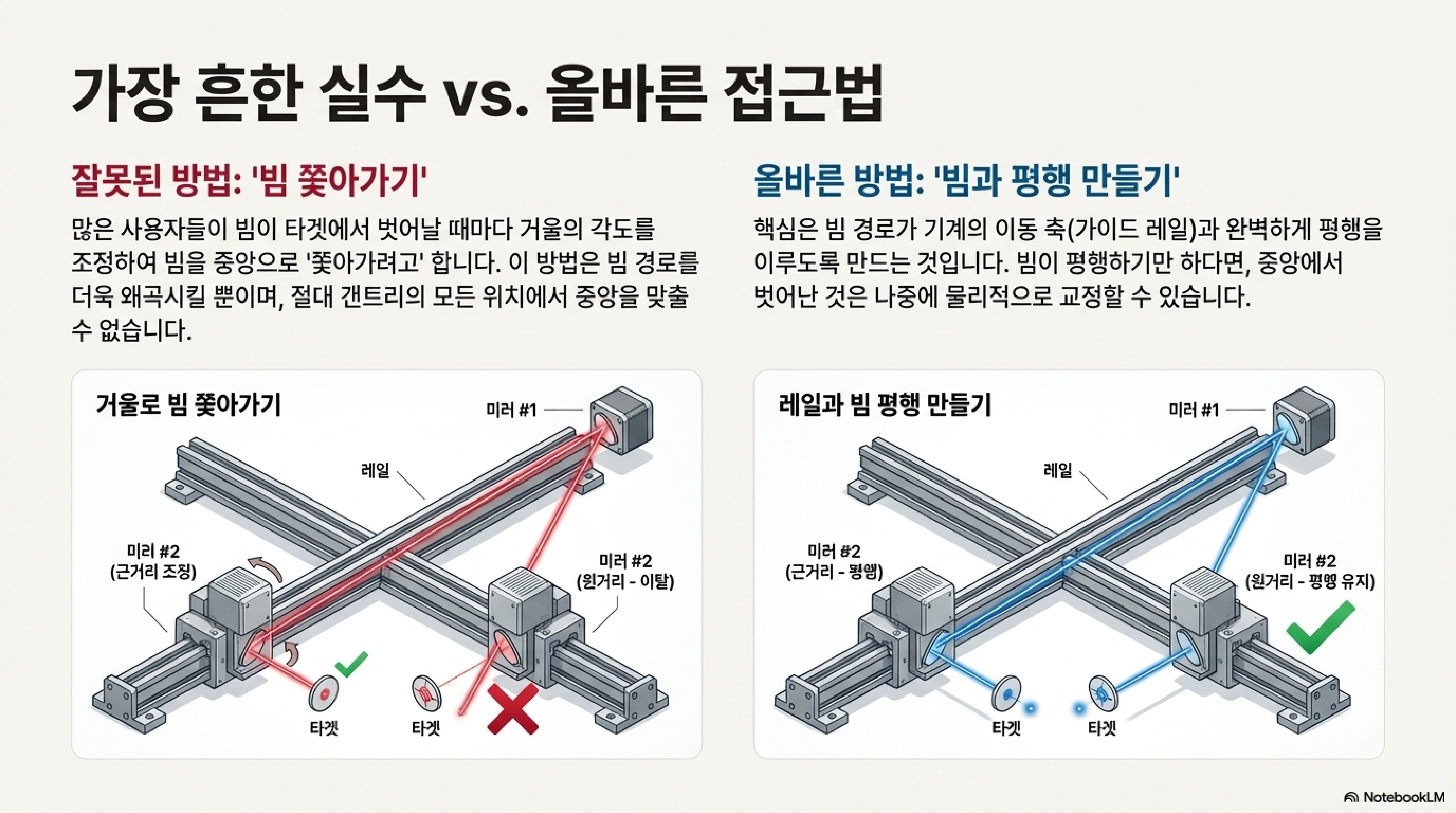

2. 놀라운 발견 1: 완벽한 빔 정렬의 비밀은 미러를 만지지 않는 것

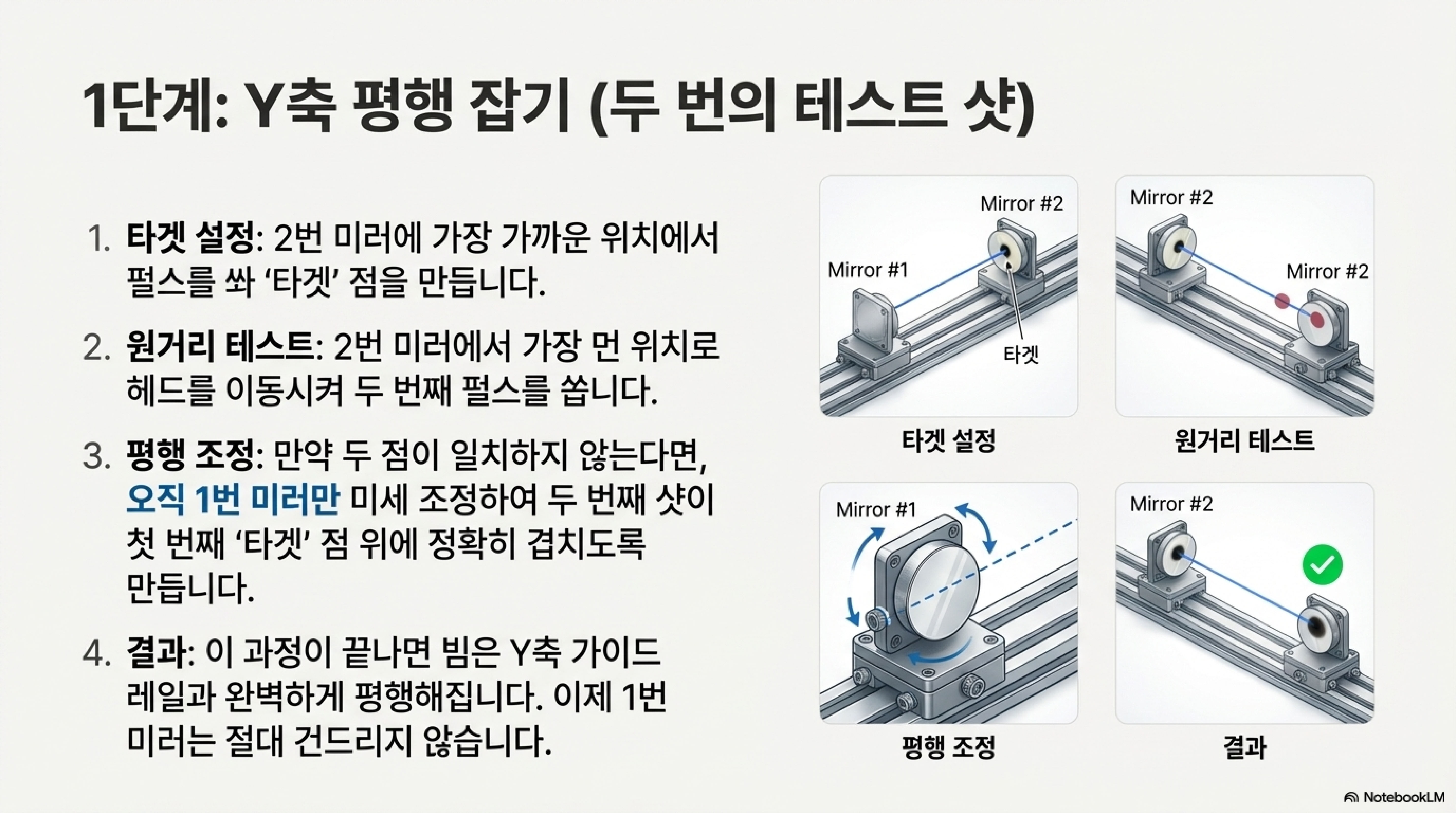

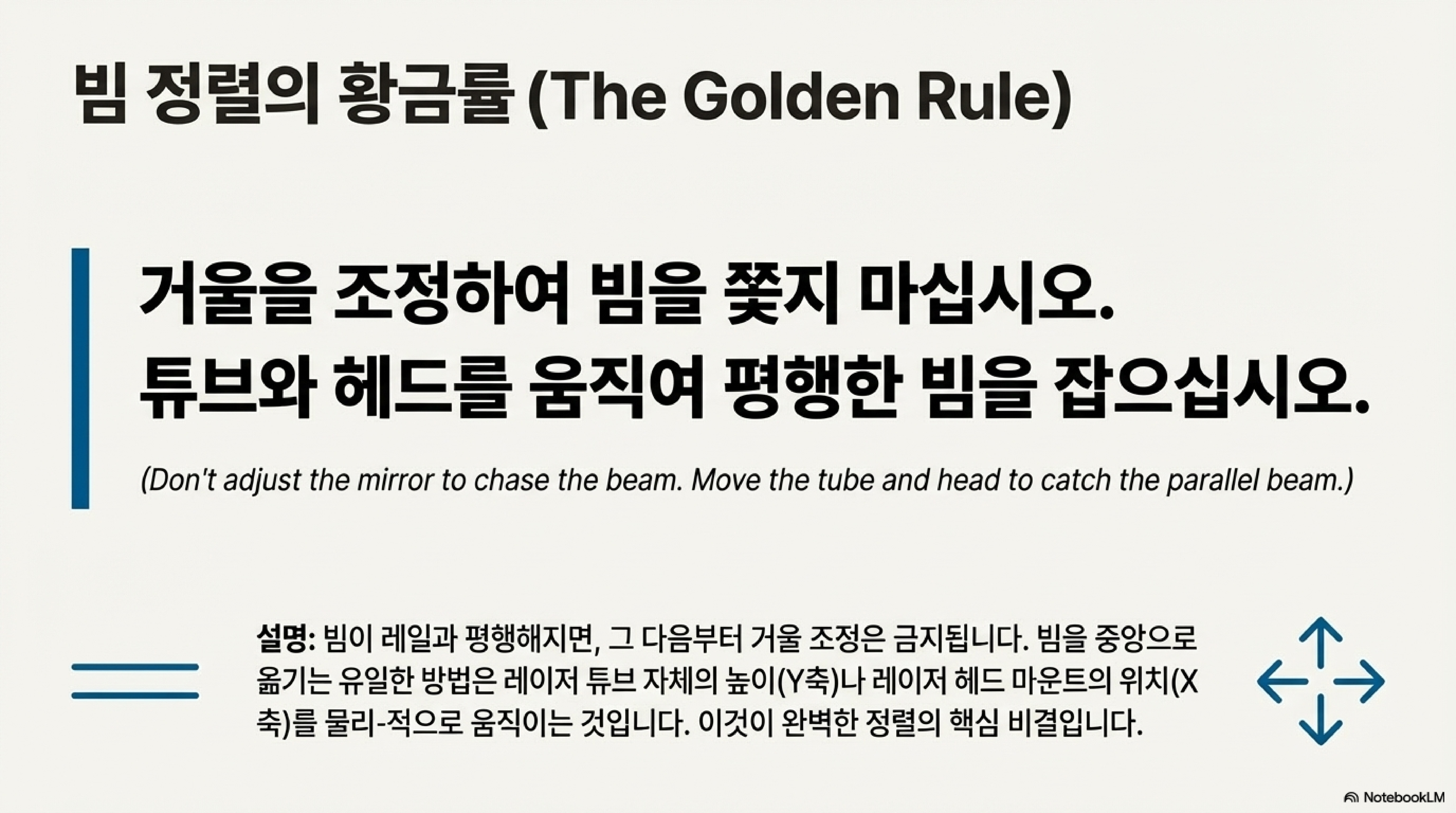

빔 정렬은 레이저 커터 사용자들에게 가장 골치 아픈 작업 중 하나입니다. 하지만 저는 이번에 핵심적인 원리를 깨달았습니다. 바로 첫 번째 미러를 이용해 빔을 축과 평행하게 만들었다면, 그 이후에는 빔을 중앙에 맞추기 위해 그 미러를 절대 다시 조정해서는 안 된다는 것입니다.

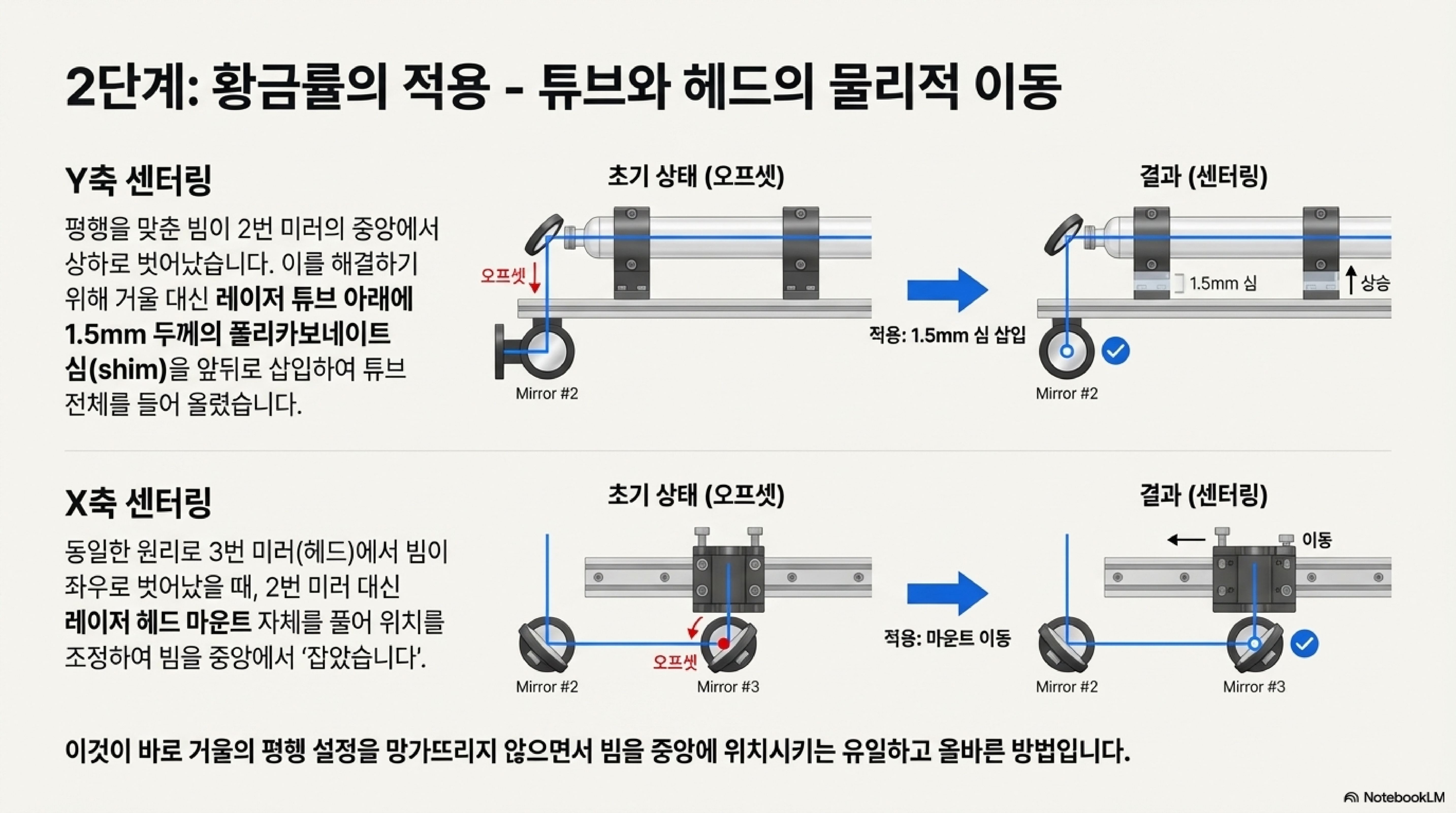

많은 초보자들이 놓치는 올바른 방법은 다음과 같습니다. 첫 번째 미러 조정으로 빔이 가이드 레일과 완벽히 평행해졌다면, 두 번째 미러의 중앙에 빔이 맞지 않더라도 첫 번째 미러를 건드리지 않습니다. 대신, 스페이서나 심(shim)을 이용해 레이저 튜브 자체를 물리적으로 위아래나 좌우로 움직여서 빔이 두 번째 미러의 중앙을 타격하도록 만들어야 합니다. 실제로 1.5mm 두께의 폴리카보네이트 조각을 스페이서로 사용해 튜브의 높이를 정밀하게 조정했습니다.

이것이 왜 중요할까요? 이 방법을 써야만 빔이 이동 경로 전체에 걸쳐 가이드 레일과 완벽한 평행을 유지하기 때문입니다. 이것이 바로 빔 정렬의 진정한 목표입니다.

what we cannot do now is mess around with this number one mirror because if we mess around with this number one mirror to try and get the beam in the center of the targets at both ends of the stroke we can't it's impossible um because what'll happen is which will immediately destroy all the work that we've just done so the only way that we can now shift these these dots... is by physically moving the laser beam.

3. 놀라운 발견 2: 기대를 1000% 뛰어넘은 중국산 제품

중국산 장비의 사양과 실제 성능이 다른 경우를 흔히 겪기 때문에, 저 역시 처음에는 큰 기대를 하지 않았습니다. 하지만 새로운 레이저 튜브의 성능 테스트 결과는 제 모든 회의적인 시각을 날려버렸습니다.

60W로 표기된 새 튜브는 테스트에서 꾸준히 70W 이상의 출력을 보여주었고, 최고 73.5W까지 기록했습니다. 이는 단순히 사양을 충족하는 것을 넘어, 기대를 훨씬 뛰어넘는 성능이었습니다.

이 경험은 널리 퍼진 부정적인 인식에 대한 강력한 예외 사례가 되었습니다. 정직하고 고품질의 제품을 공급하는 업체가 분명히 존재한다는 것을 증명한 셈이죠. 이 제품을 공급한 'Matron'이라는 회사는 제 기대를 1000% 이상 뛰어넘었습니다.

how many of us have been so disappointed by over-specification and underperformance of Chinese equipment i would say probably 90 or 95% of us now this is the exception to the rule they have far exceeded the specification that they promised me... my final words are "Well done Matron you've exceeded my expectations by at least a th000%"

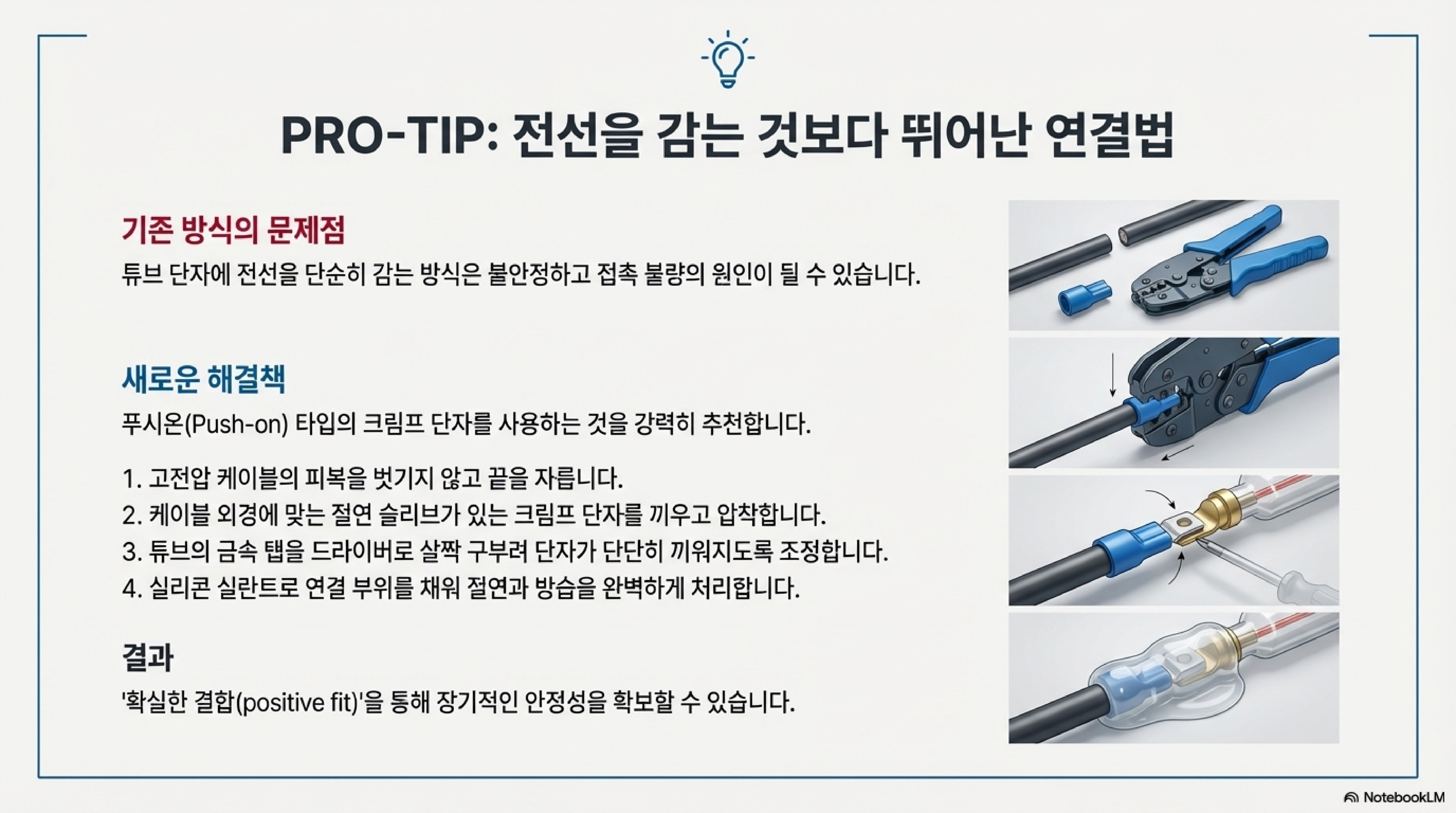

4. 놀라운 발견 3: 고전압 케이블 연결, 더 이상 불안해하지 마세요

기존에는 레이저 튜브 단자에 고전압선을 그냥 감아두는 방식으로 연결했는데, 저는 이 방법이 항상 "매우 불만족스럽다"고 느꼈습니다. 접촉이 불안정하고 위험해 보였기 때문입니다.

그래서 저는 더 안정적이고 혁신적인 방법을 고안했습니다.

1. 고전압선 끝에 파란색 푸시온(push-on) 압착 단자를 사용합니다. 이 사이즈는 두꺼운 케이블용으로 설계되어 절연 피복이 고전압선의 외부를 깔끔하게 감싸주기 때문입니다.
2. 튜브 단자의 금속 탭을 살짝 구부려 단단한 결합을 위한 공간을 만듭니다.
3. 압착 단자를 밀어 넣어 "견고하게 맞는" 느낌을 만듭니다.
4. 절연 슬리브를 씌우고 실란트로 채워 습기로부터 안전하고 완벽하게 고정된 연결을 완성합니다.

이 방법은 기존 방식보다 훨씬 더 확실하고, 안전하며, 신뢰할 수 있는 전기적 연결을 제공합니다.

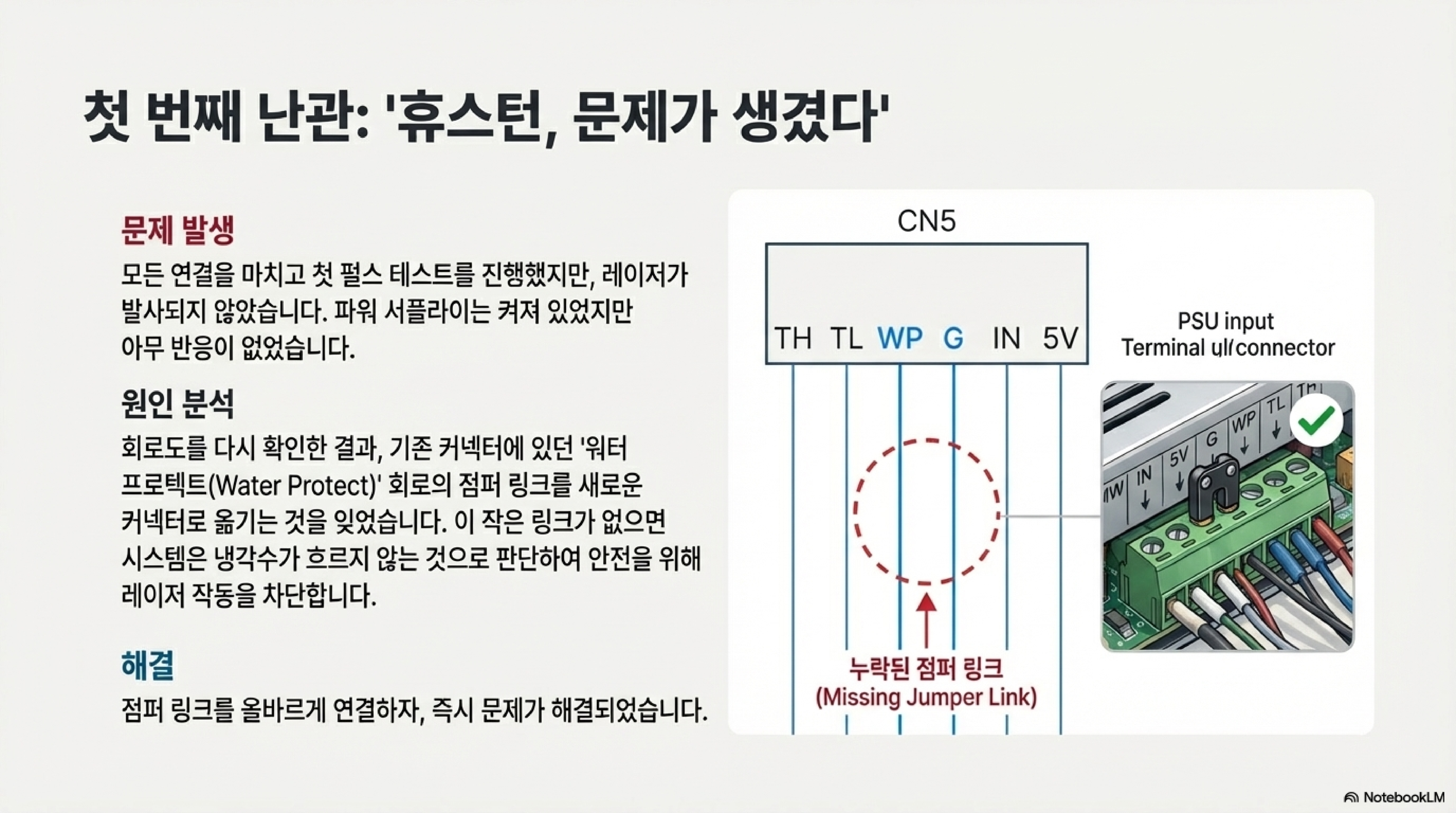

5. 놀라운 발견 4: 레이저가 작동하지 않을 때 가장 먼저 확인할 것

새 시스템 설치를 마치고 첫 펄스 버튼을 눌렀지만, 레이저는 감감무소식이었습니다. '휴스턴, 문제가 발생했다'는 말이 절로 나오는 순간이었죠. 머릿속이 하얘지며 모든 것이 잘못된 것 같았습니다.

하지만 문제의 원인은 아주 간단한 곳에 있었습니다. 바로 새 파워 서플라이의 커넥터 플러그에 있는 "수냉 보호 회로(water protect circuit)"용 점퍼 링크를 깜빡 잊고 옮기지 않은 것이었습니다. 이전 플러그에서 이 작은 부품을 빼서 새 플러그에 끼워야 했는데, 그 사실을 놓친 것입니다.

이 경험은 모든 DIY 작업자에게 중요한 교훈을 줍니다. 때로는 매우 심각해 보이는 고장도 아주 사소하고 간과하기 쉬운 디테일에서 비롯된다는 것입니다. 이는 체계적인 작업 방식과 회로도를 꼼꼼히 확인하는 습관의 중요성을 다시 한번 일깨워 줍니다.

6. 결론: 마지막 생각

이번 업그레이드 여정을 통해 성공적인 DIY 프로젝트는 체계적인 작업, 기존의 통념에 도전하려는 의지, 그리고 작은 디테일에 대한 관심에서 비롯된다는 것을 다시 한번 깨달았습니다. 예상치 못한 문제와 놀라운 발견들이 모여 결국 더 나은 결과와 깊은 이해를 가져다주었습니다.

여러분의 작업실에서 '당연하게' 여겨왔지만, 다시 한번 점검해봐야 할 것은 무엇인가요?
