Rdworks Lab 61 이 저렴한 DIY 레이저 포인터가 가르쳐준 3가지 놀라운 교훈

이 저렴한 DIY 레이저 포인터가 가르쳐준 3가지 놀라운 교훈

서론: 완벽한 정렬의 어려움

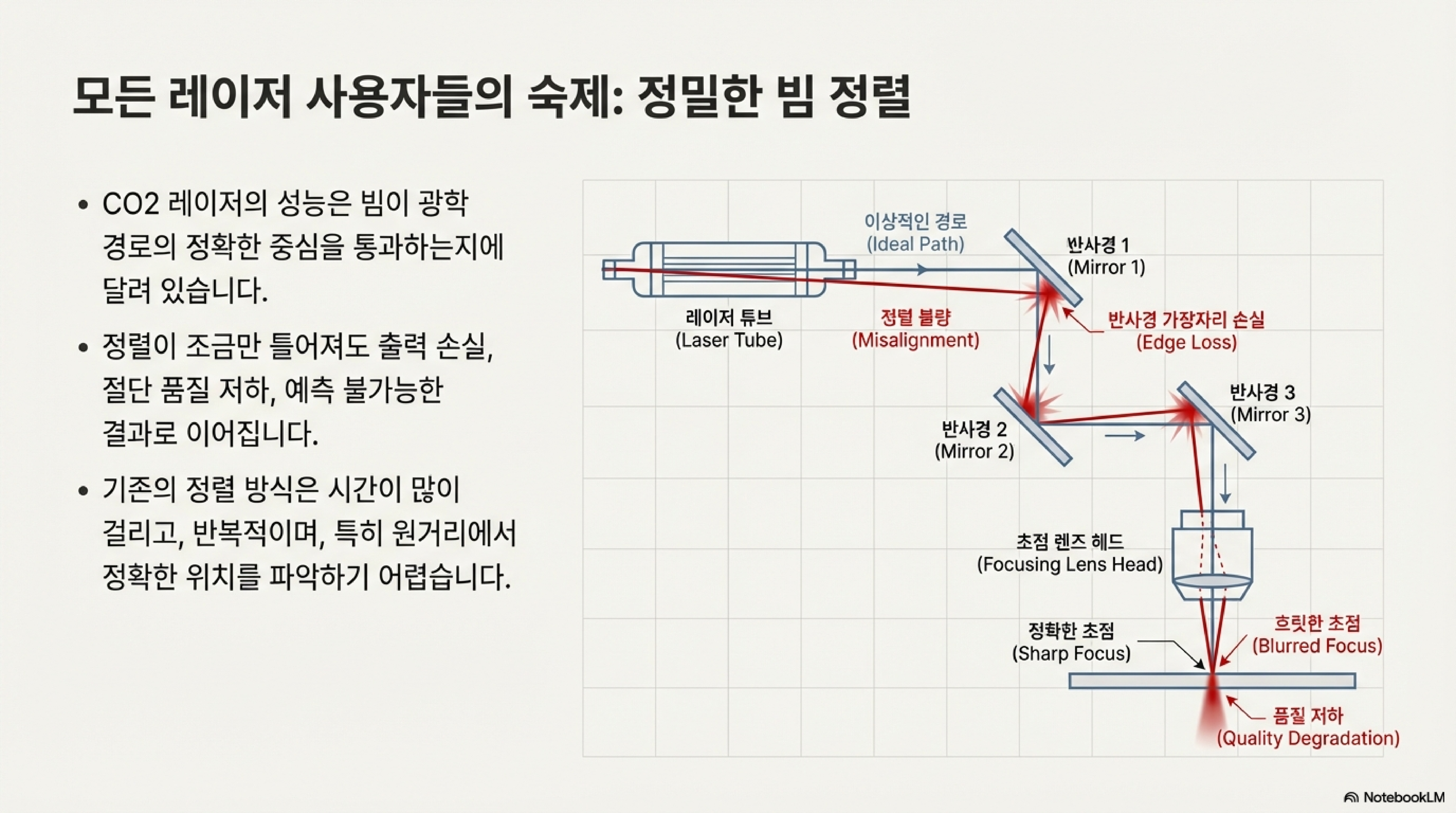

레이저 커터 사용자라면 누구나 그 지독한 의식을 알 것입니다. 바로 '빔 정렬'입니다. 눈을 가늘게 뜨고, 레이저를 짧게 발사하고, 그을린 자국을 확인하고, 거울 나사를 머리카락 두께만큼 돌리는 지루한 반복 작업. 끝없는 인내심을 요구하는 이 과정은 창의적인 프로젝트를 시작하기도 전에 우리의 에너지를 소진시키곤 합니다. 저 역시 새로운 60W 레이저 튜브에 맞는 포인터를 구상하며 이 문제에 직면했고, 아주 간단하고 저렴한 DIY 프로젝트를 시작하게 되었습니다. 하지만 이 작은 장치를 만드는 과정에서 저는 예상치 못했던 깊고 놀라운 통찰을 얻게 되었습니다. 단순한 도구가 어떻게 복잡한 문제 해결의 실마리를 제공했는지, 그 놀라운 교훈 세 가지를 공유하고자 합니다.

교훈 1: 결함이 최고의 기능이 될 때

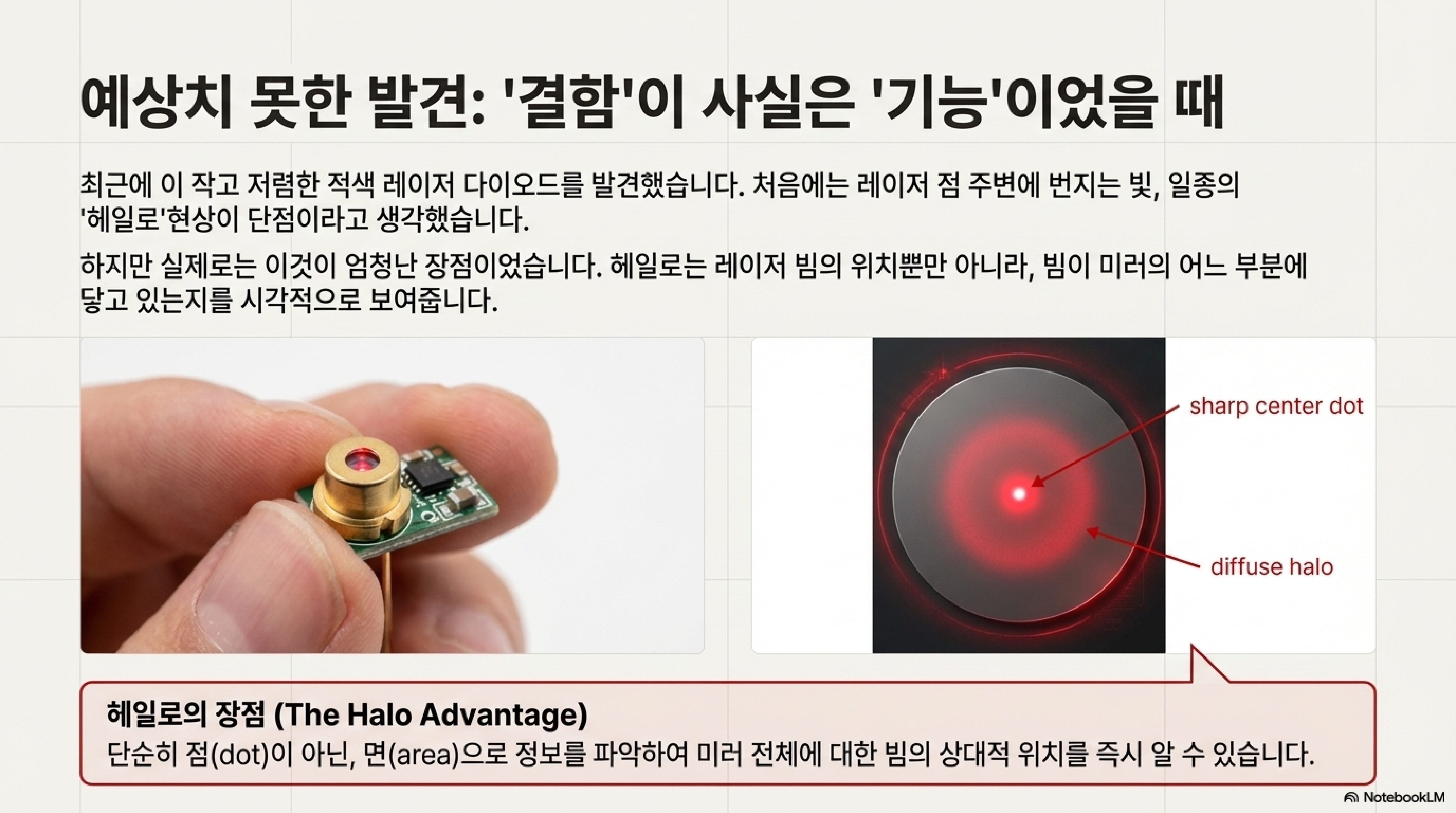

첫 번째 교훈은 저렴한 부품의 '결함'이 어떻게 강력한 장점으로 변모했는지에 대한 이야기입니다. 이 프로젝트에 사용된 레이저 다이오드는 매우 저렴했지만, 완벽하게 선명한 점을 만들지 못했습니다. 대신, 중심점 주변으로 붉은빛이 번지는 '헤일로(Halo)' 현상이 있었습니다. 처음에는 이것이 당연히 단점이라고 생각했습니다. 정밀한 포인팅이 생명인데, 빛이 번진다는 것은 명백한 결함처럼 보였기 때문입니다.

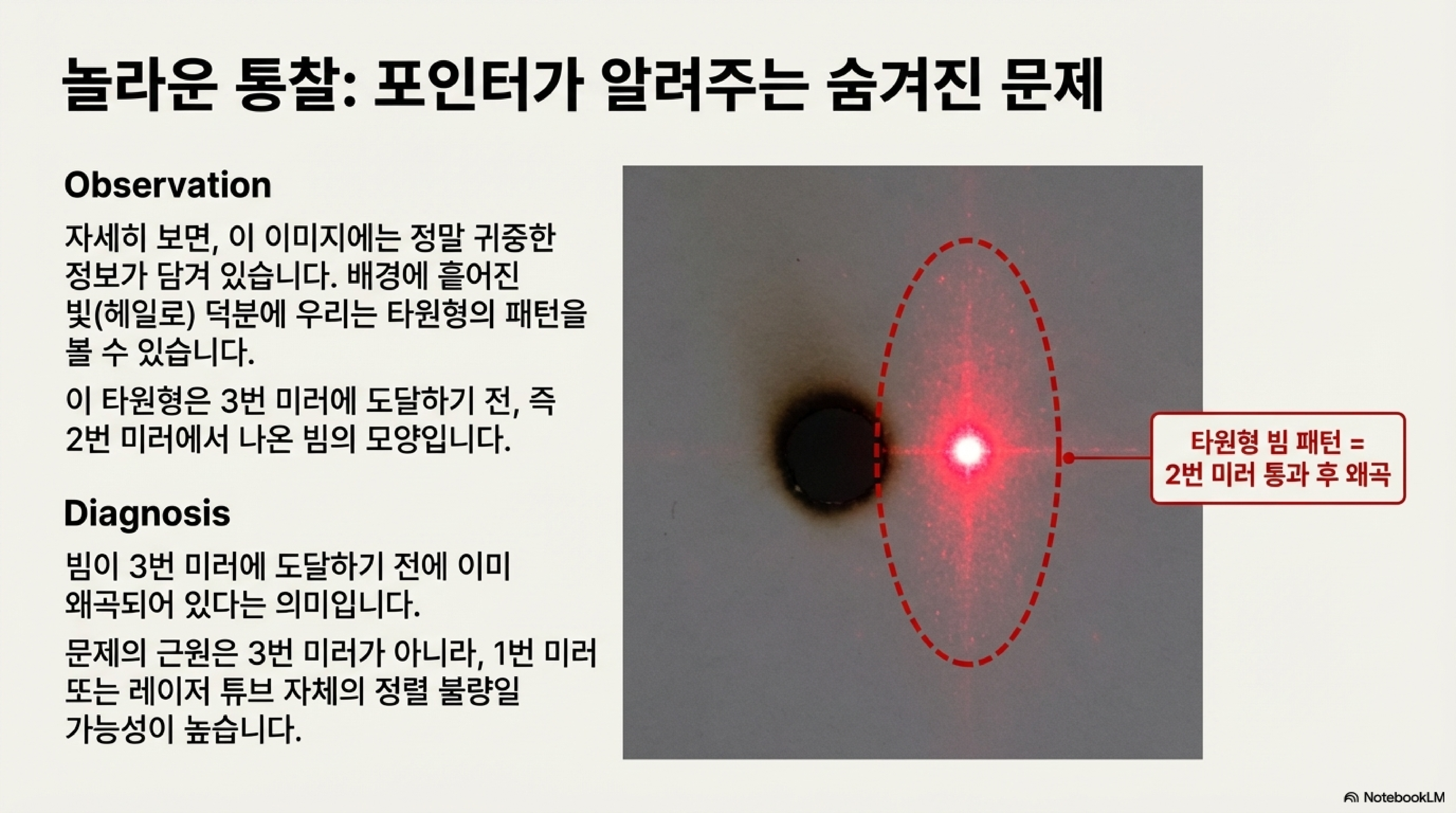

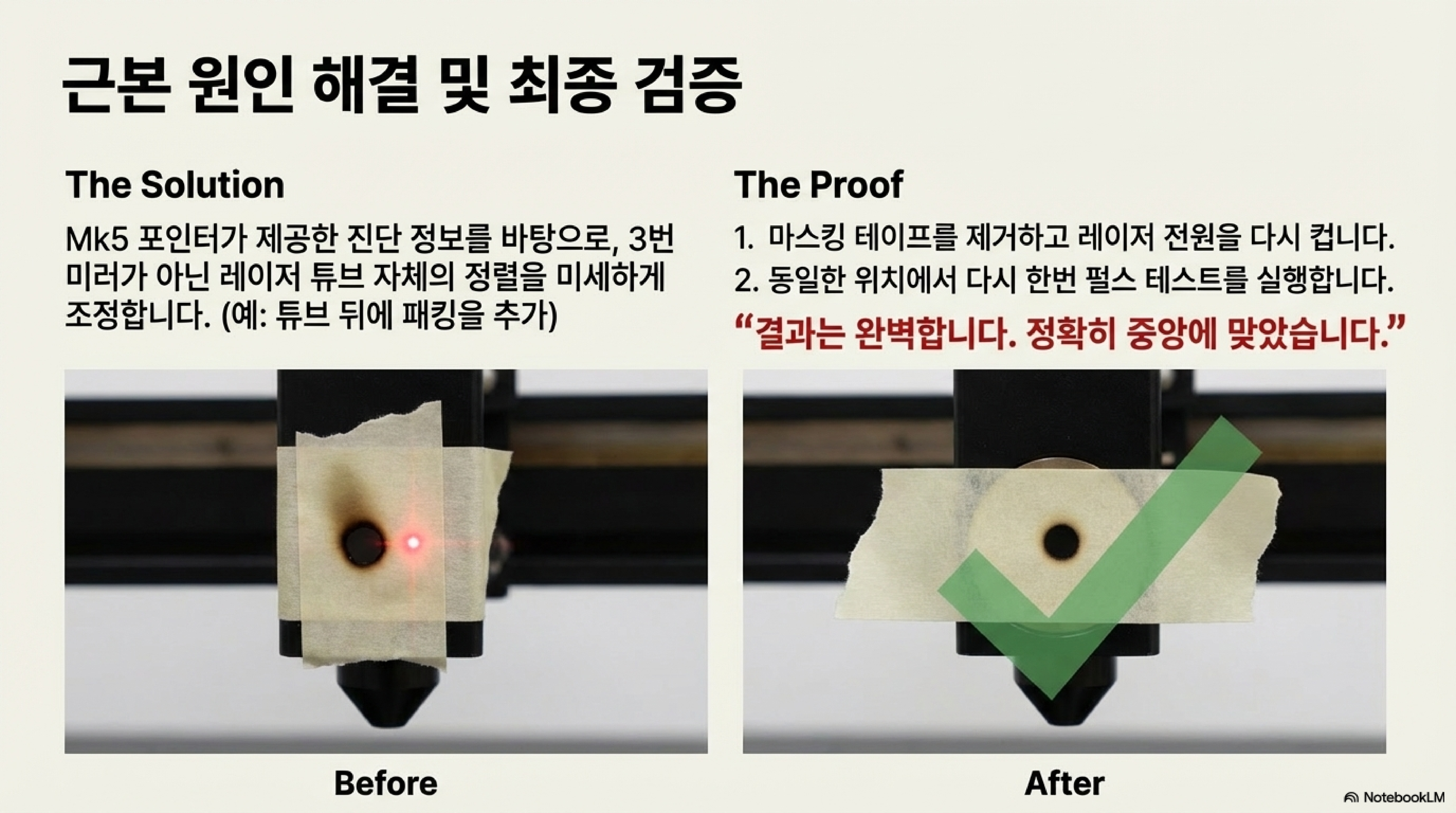

하지만 실제 테스트에 들어가자 이 생각은 완전히 뒤집혔습니다. 만약 포인터가 완벽하게 깨끗한 점만 보여주었다면, 최종 지점의 위치 오류만 알려주었을 것입니다. 하지만 이 '결함' 있는 헤일로는 그 이상의 것을 보여주었습니다. 그것은 바로 이전 거울(mirror 2)을 통과한 레이저 빔의 실제 형태, 즉 타원형 모양을 그대로 보여주는 진단 도구였습니다. 이 흐릿한 빛 번짐 덕분에 저는 문제가 최종 거울에 도달하기 전, 즉 빔이 이미 두 번째 거울을 나올 때부터 모양과 위치가 틀어져 있었다는 근본적인 원인과 형태를 즉시 파악할 수 있었습니다.

what we can see is an oval shape which is the shape of the be beam coming out of mirror 2 which is the previous mirror so we have a problem with the beam going into mirror number two because it's already out of position when it comes out of mirror 2 so we can imply from this picture that actually we've either got a problem with mirror one or more likely the actual laer tube itself needs slightly reining so this is a tremendously useful picture

우리가 볼 수 있는 것은 타원형 모양인데, 이는 이전 거울인 2번 거울에서 나오는 빔의 형태입니다. 즉, 2번 거울로 들어가는 빔에 문제가 있는 것입니다. 2번 거울에서 나올 때 이미 위치가 어긋나 있기 때문이죠. 이 사진을 통해 우리는 1번 거울에 문제가 있거나, 더 가능성 있게는 레이저 튜브 자체가 약간의 재정렬이 필요하다고 추론할 수 있습니다. 그래서 이것은 굉장히 유용한 사진입니다.

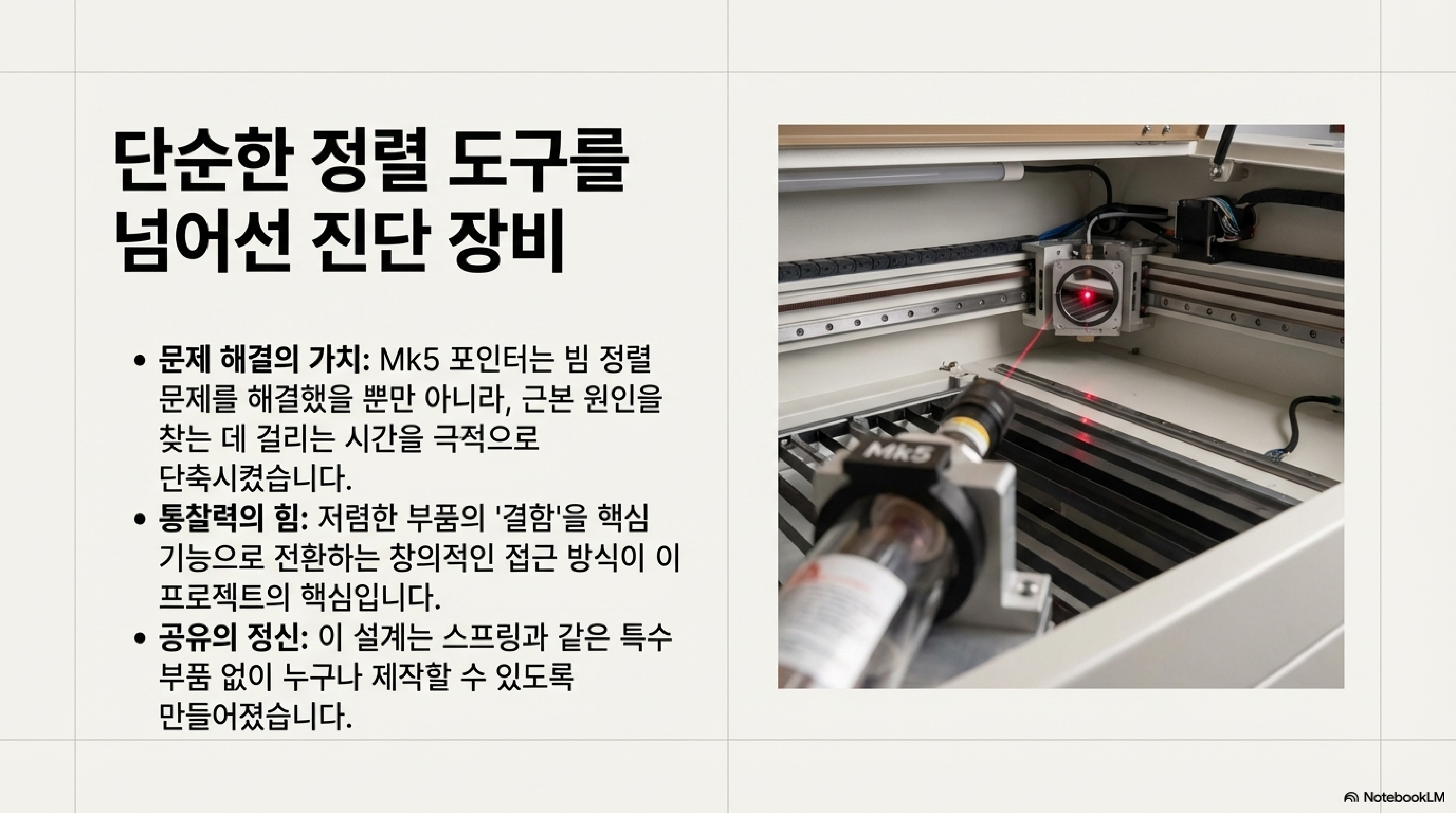

이 불완전한 빛 덕분에 문제의 근원을 찾는 데 걸리는 시간을 극적으로 단축할 수 있었습니다. 이 경험을 통해 저는 때로는 완벽하지 않은 것이 더 많은 정보를 제공하며, 결함 속에 숨겨진 가치를 발견하는 것이 얼마나 중요한지 깨닫게 되었습니다.

교훈 2: 가장 똑똑한 디자인은 스스로를 고정한다

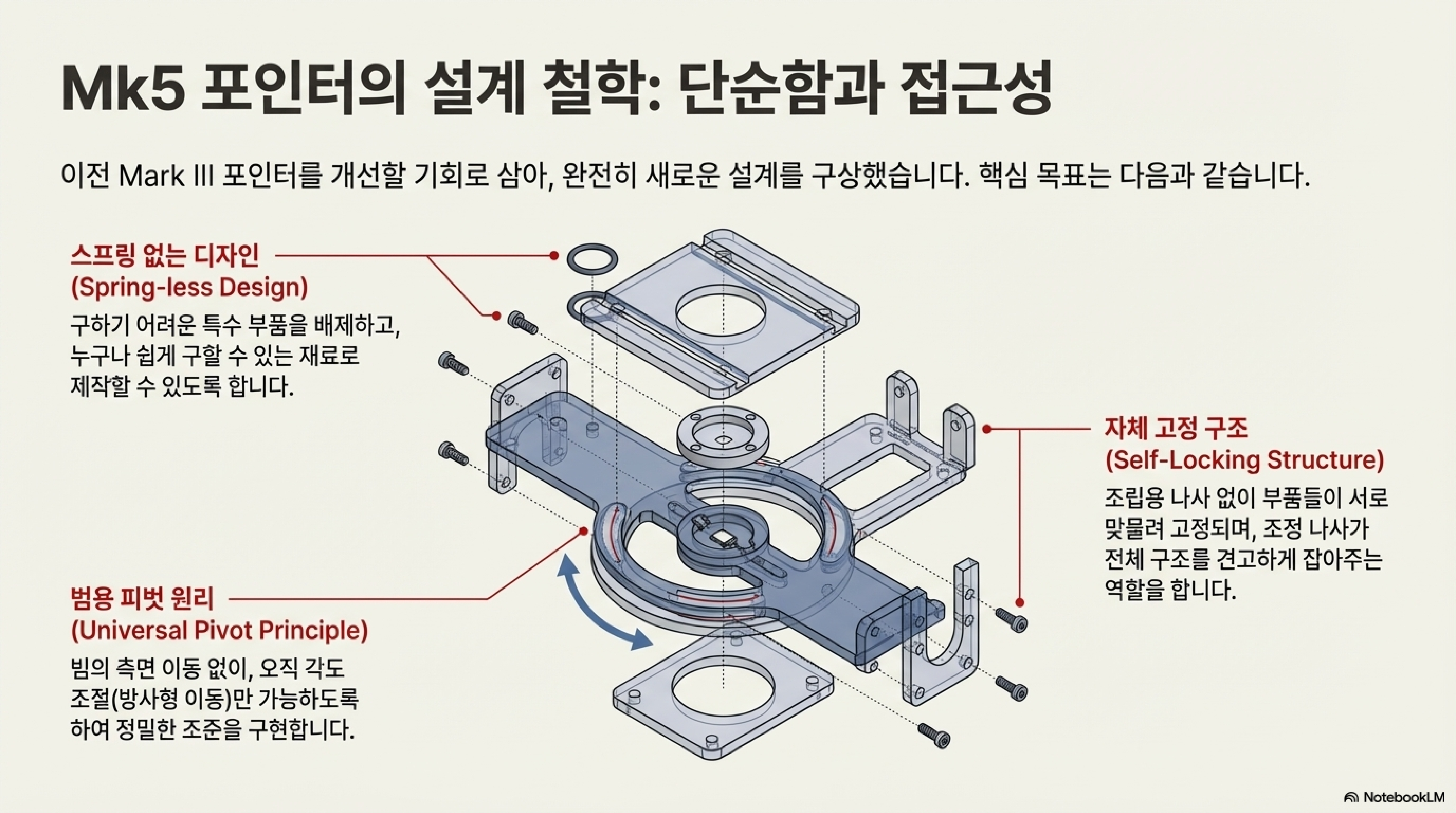

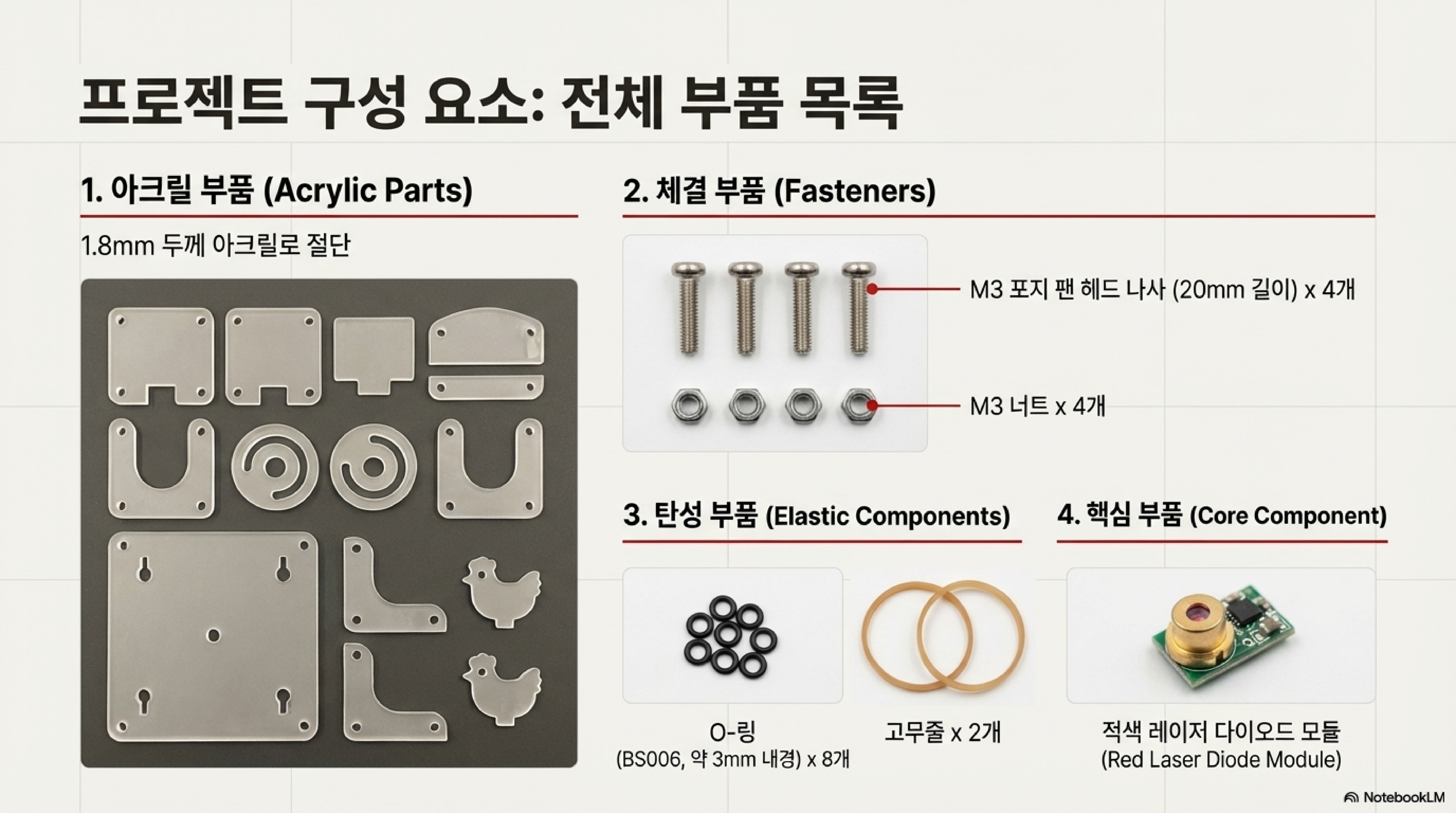

두 번째 교훈은 이 장치의 독창적인 기계 설계 원리에서 나왔습니다. 설계 초기 목표는 스프링처럼 구하기 어려운 특수 부품 없이, 주변에서 쉽게 구할 수 있는 나사, 너트, O링만으로 간단하게 만드는 것이었습니다.

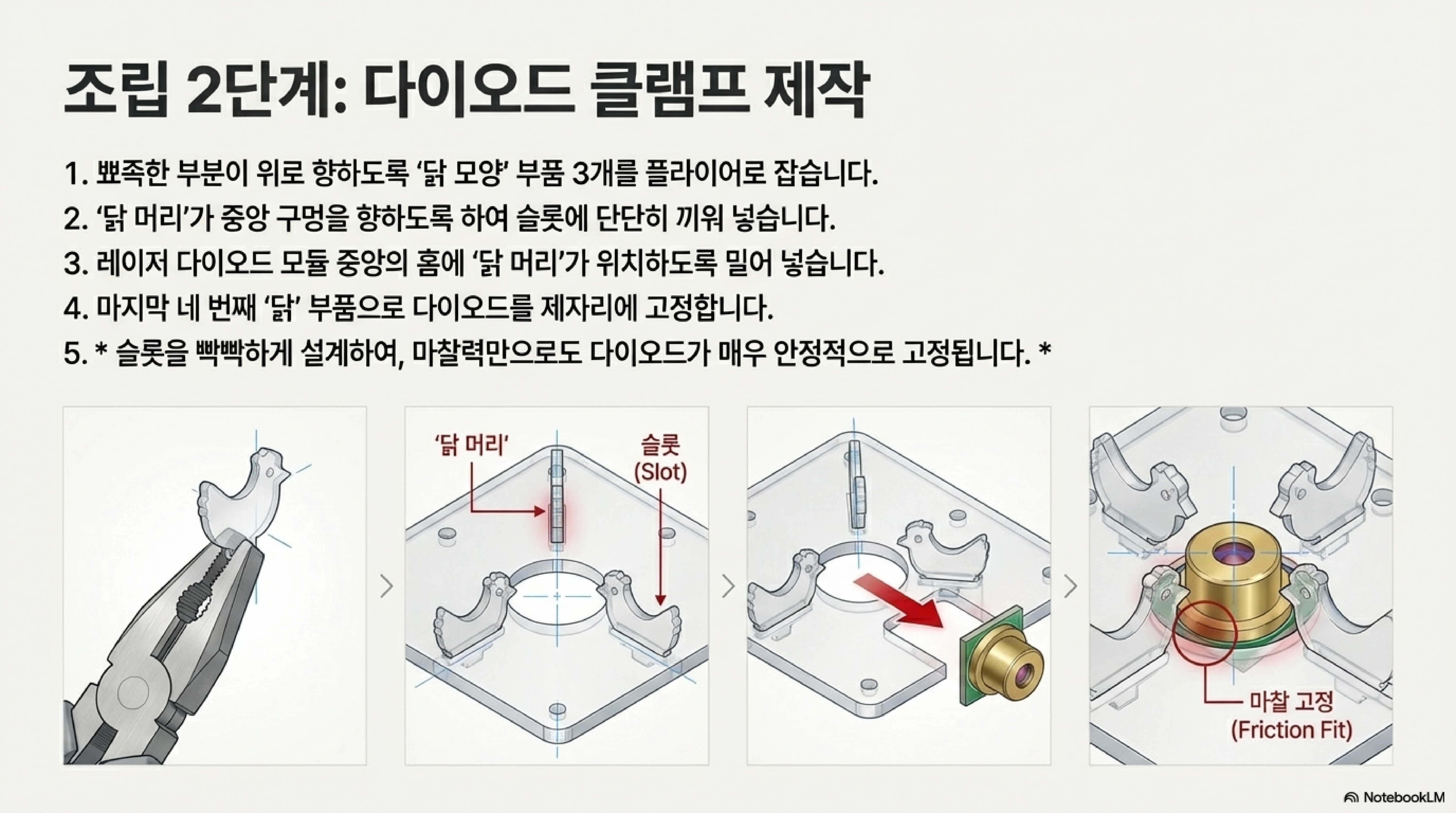

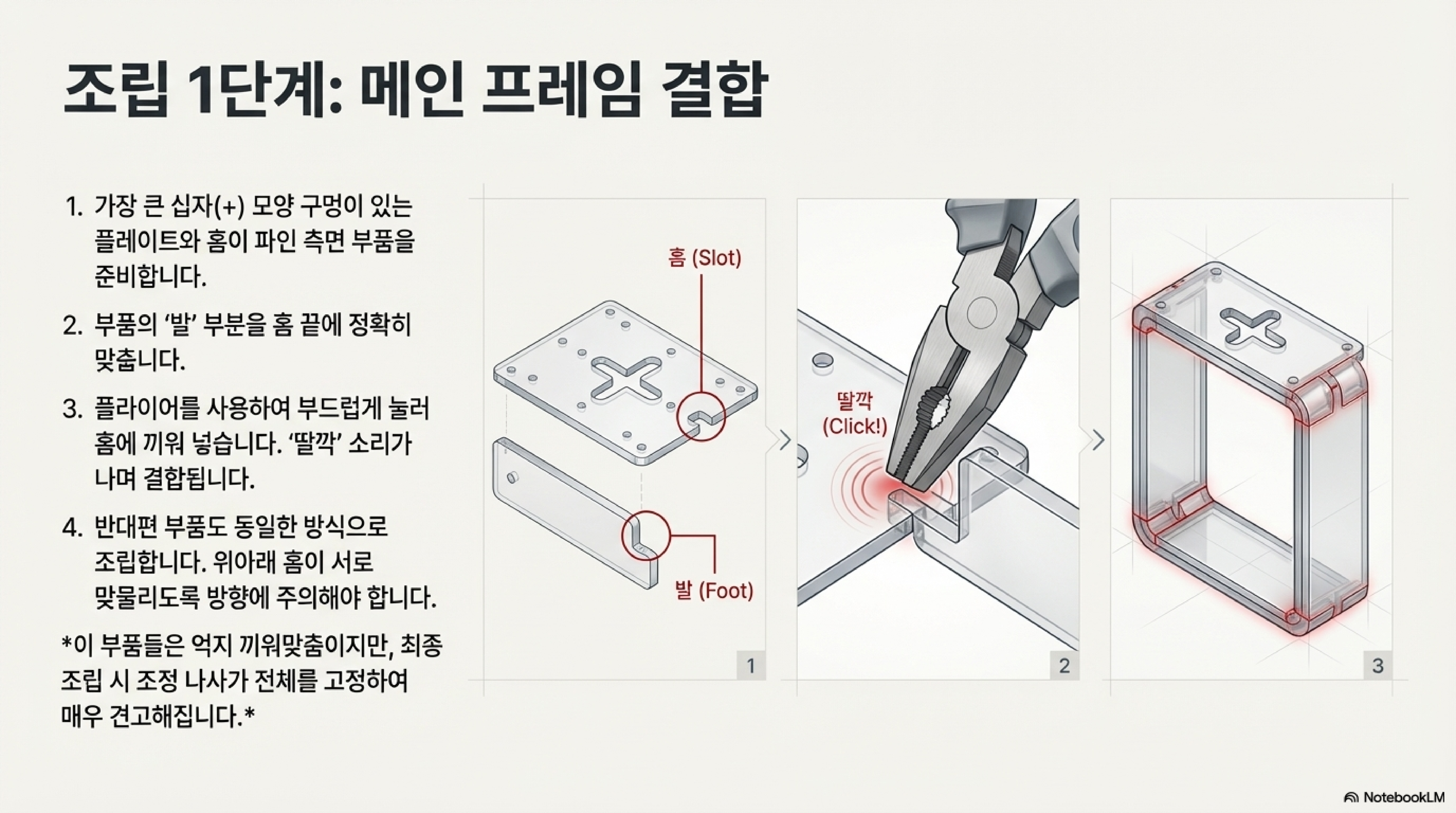

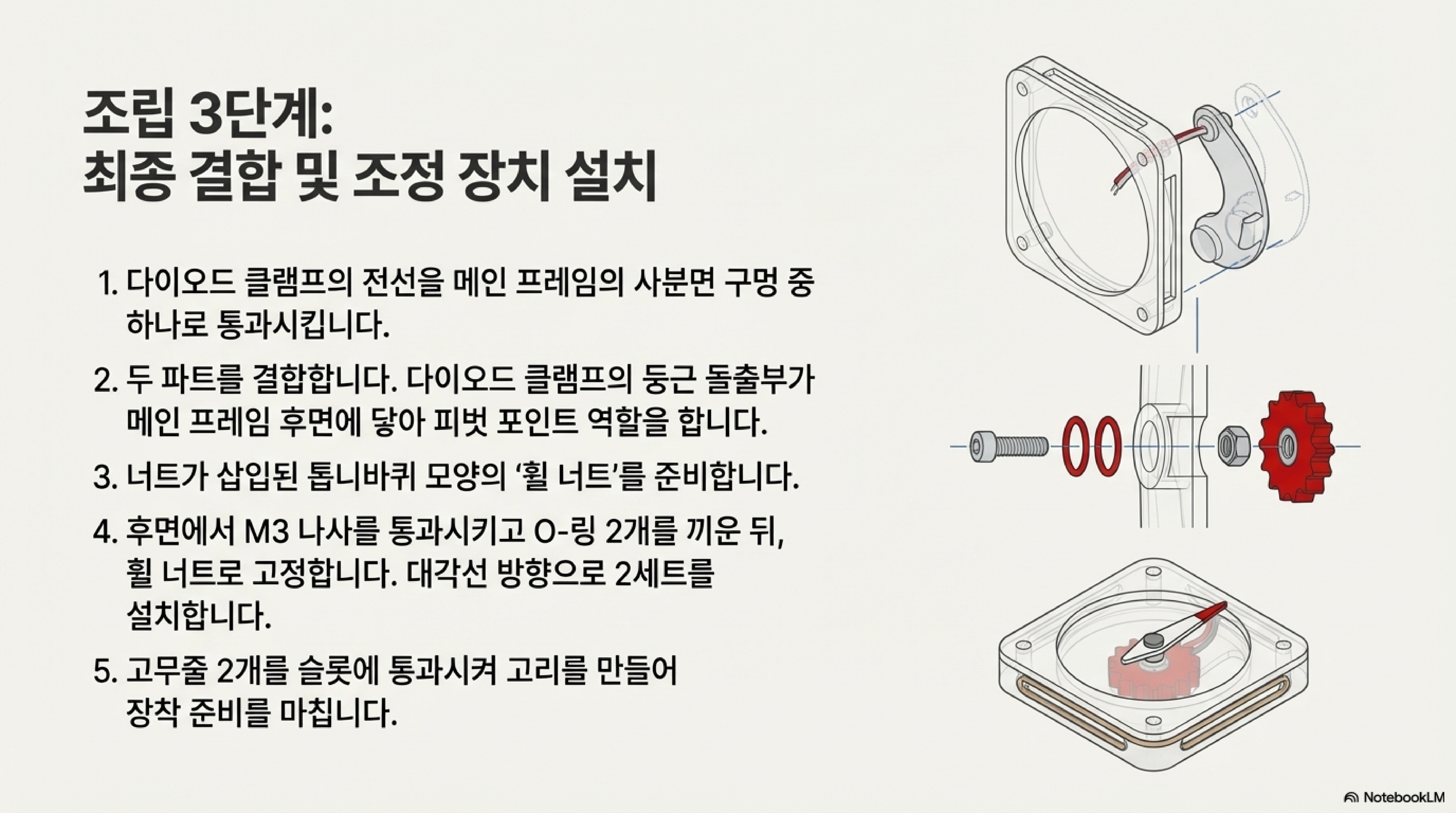

조립 과정은 놀라움의 연속이었습니다. 각 부품은 접착제 한 방울 없이도 '푸시핏(push fit)' 방식으로 결합되었습니다. 부품들은 그냥 미끄러지듯 들어가는 것이 아니라, 정확히 정렬하여 힘을 주어 누르면 만족스러운 '딸깍' 소리와 함께 끼워져 믿을 수 없을 만큼 견고한 구조를 만들어냈습니다. 하지만 이 설계의 진짜 천재성은 '조정용 나사'에 숨겨져 있었습니다. 이 나사들은 단순히 빔의 방향을 조절하는 역할만 하는 것이 아니었습니다. 네 개의 나사가 만들어내는 분산된 장력 시스템이 전체 조립품을 단단히 고정하는 안정적이고 조절 가능한 '새장'을 형성했습니다. 힘이 완벽하게 균형을 이루는 것입니다.

although it's a push fit once the whole assembly is together it will be self retaining and self-locking there will be no screws that are holding the assembly together it's the adjusting screws that are going to hold the whole of assembly together so I'm making the adjusting screws do several functions

비록 푸시핏 방식이지만, 전체 조립이 완료되면 스스로 고정되고 잠기게 됩니다. 조립품을 고정하는 별도의 나사는 없습니다. 바로 조정용 나사들이 전체 조립품을 함께 고정하게 될 것입니다. 저는 조정용 나사가 여러 기능을 수행하도록 만들고 있습니다.

이러한 사려 깊은 설계는 너트를 고정하는 작은 부품에서도 드러납니다. 너트 홀더는 단순히 너트를 감싸는 것이 아니라, 모서리에 미세한 필렛 반경을 남겨 너트의 각진 모서리를 단단히 '물도록' 설계되었습니다. 하나의 부품이 조절과 고정이라는 여러 핵심 기능을 동시에 수행하는 이 미니멀리즘 설계는 불필요한 복잡성을 제거한 우아함 그 자체였습니다.

교훈 3: 첨단 기술의 문제를 해결하는 로우테크

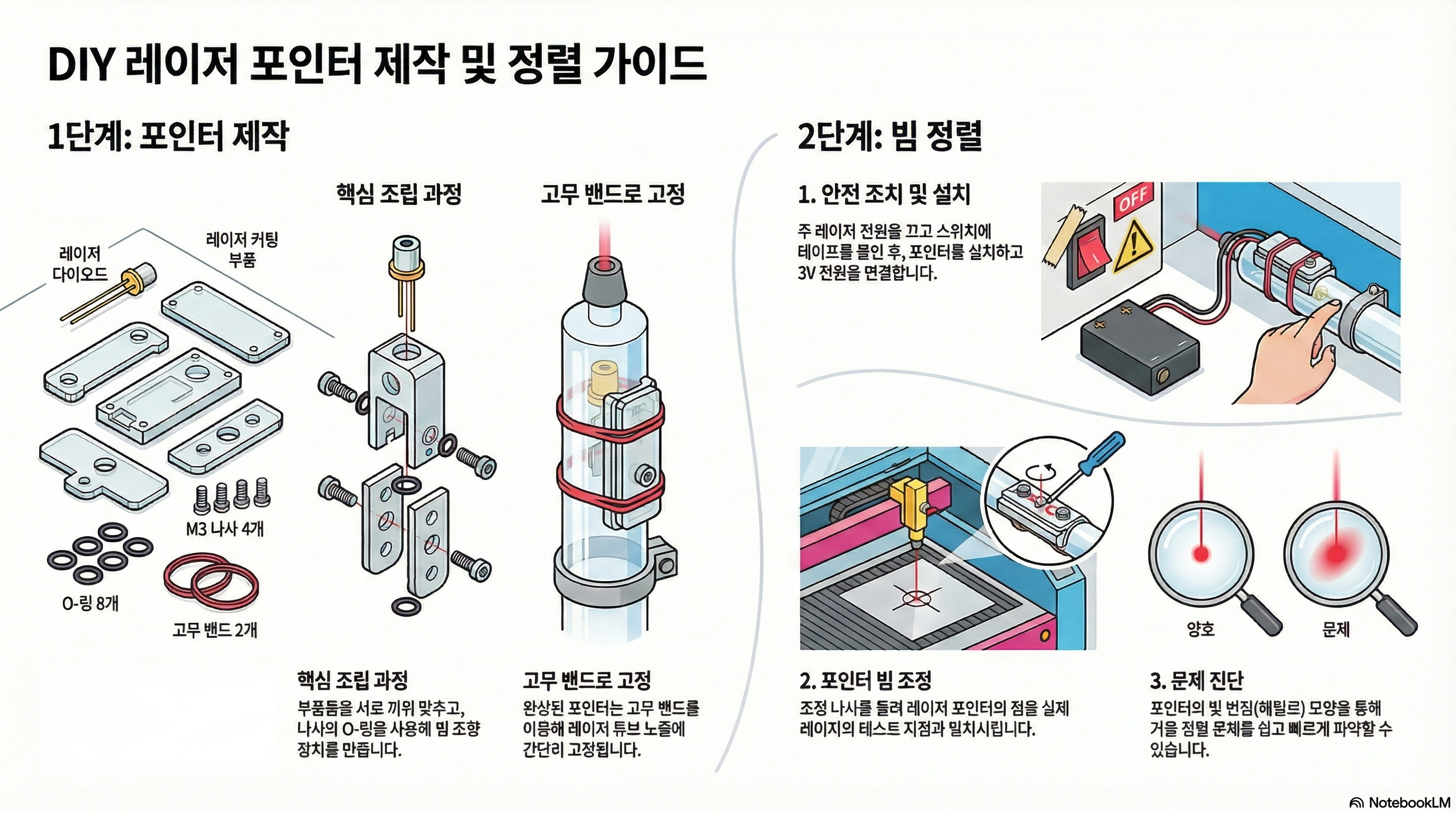

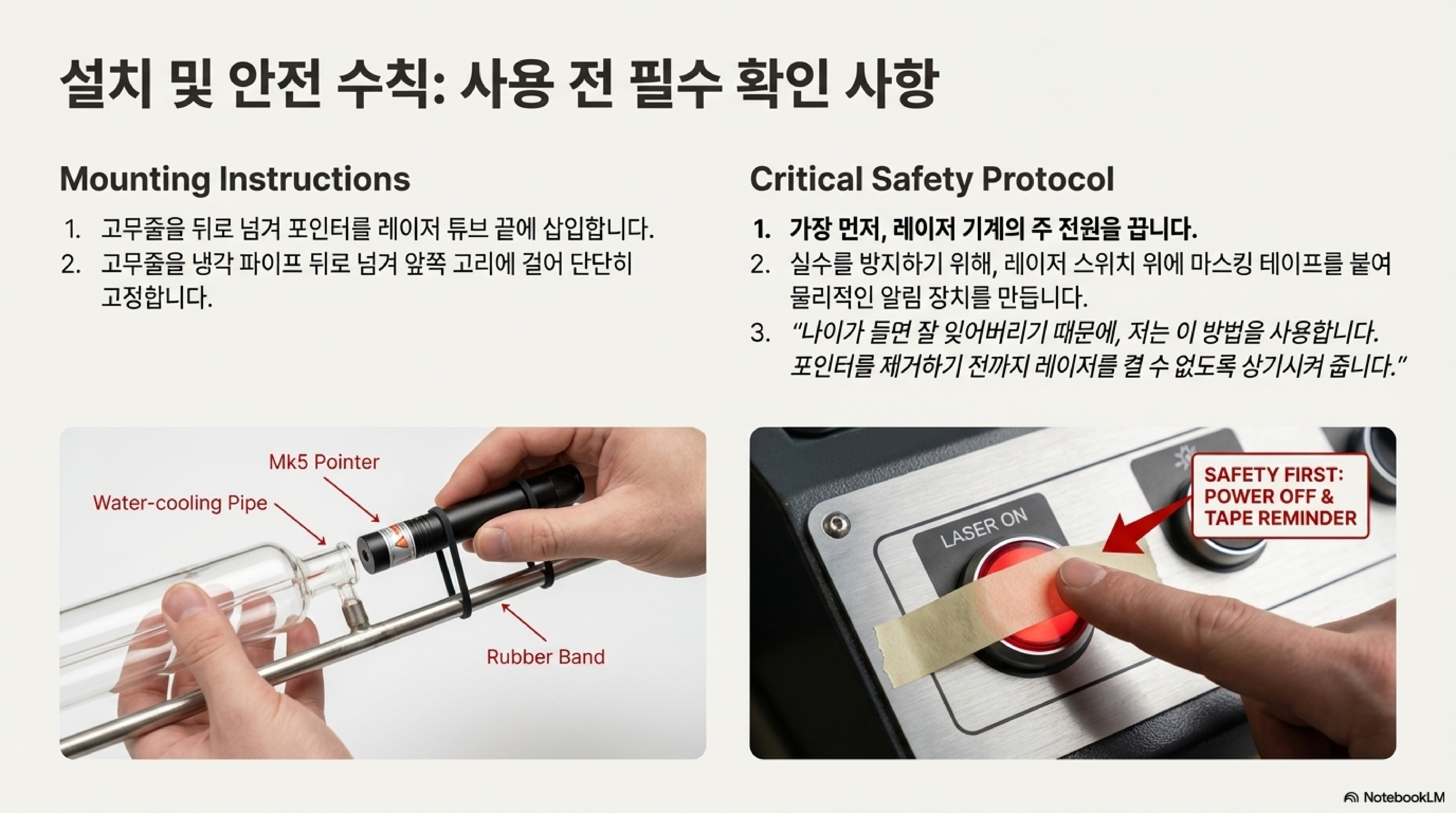

마지막 교훈은 복잡성을 넘어선 실용주의에 관한 것입니다. 이 정교한 포인터를 수천 볼트의 전압이 흐르는 레이저 튜브에 고정하기 위해 CNC로 가공된 알루미늄 브래킷은 필요 없었습니다. 해답은 훨씬 단순했습니다. 바로 평범한 '고무줄(elastic bands)' 두 개였습니다.

이 고무줄 두 개는 놀라울 정도로 효과적이었습니다. 복잡한 기계식 마운트를 설계하고 제작하는 데 드는 시간과 자원을 낭비하는 대신, 가장 직접적인 해결책을 선택한 것입니다. 포인터는 레이저 튜브 끝에 단단하고 안정적으로 고정되었습니다. 또한, 설계에 사용된 작은 O링 역시 로우테크의 지혜를 보여주는 중요한 부품입니다. 이 O링들은 진동을 흡수하기 위한 것이 아니라, 조정 나사를 위한 압축력을 제공합니다. 한쪽 나사를 조이고 반대쪽을 풀 때 O링이 부드럽고 유격 없는 미세 조정을 가능하게 하는 것입니다.

이러한 접근법은 '과잉 설계(over-engineering)'를 피하고 문제의 본질에 집중하는 실용적인 지혜를 보여줍니다. 우리는 종종 복잡한 문제에는 복잡한 해결책이 필요하다고 생각하지만, 때로는 책상 서랍 속 고무줄 하나가 가장 우아하고 효과적인 해답이 될 수 있습니다.

결론: 도구 속에 숨겨진 지혜를 찾아서

이 저렴한 DIY 레이저 포인터 프로젝트는 단순한 도구 제작을 넘어 세 가지 중요한 교훈을 남겼습니다. 첫째, '결함'은 때로 문제 해결의 가장 강력한 진단 도구가 될 수 있습니다. 둘째, 훌륭한 디자인은 최소한의 부품으로 분산된 장력을 통해 여러 기능을 수행합니다. 셋째, 가장 단순한 로우테크 해결책이 복잡성을 이기는 가장 실용적인 길일 수 있습니다.

당신이 사용하는 도구나 일상 속 과정에 숨겨진 예상치 못한 장점이나 '결함'은 무엇이 있을까요? 진정한 혁신은 항상 획기적인 신기술에서 발견되는 것이 아니라, 잘 배치된 나사 하나, 보잘것없는 고무줄 한 개, 그리고 심지어 '결함 있는' 한 줄기 빛의 조용한 지혜 속에서도 발견될 수 있습니다.
