레이저 커터의 숨겨진 비밀: RDWorks 실험에서 발견한 4가지 놀라운 사실

서론: 완벽한 결과 뒤에 숨은 미스터리

레이저 커터를 사용하는 메이커라면 누구나 공감할 만한 순간이 있습니다. 머릿속으로 구상했던 디자인이 한 치의 오차도 없이 현실로 구현되었을 때의 짜릿함, 그리고 반대로 모든 설정을 완벽하게 맞췄다고 생각했는데 예상치 못한 오류나 결함이 발생했을 때의 깊은 좌절감 말입니다. 우리는 종종 이런 문제들을 해결하기 위해 수많은 시간을 보내지만, 때로는 그 원인이 우리의 직관과는 전혀 다른 곳에 숨어있기도 합니다.

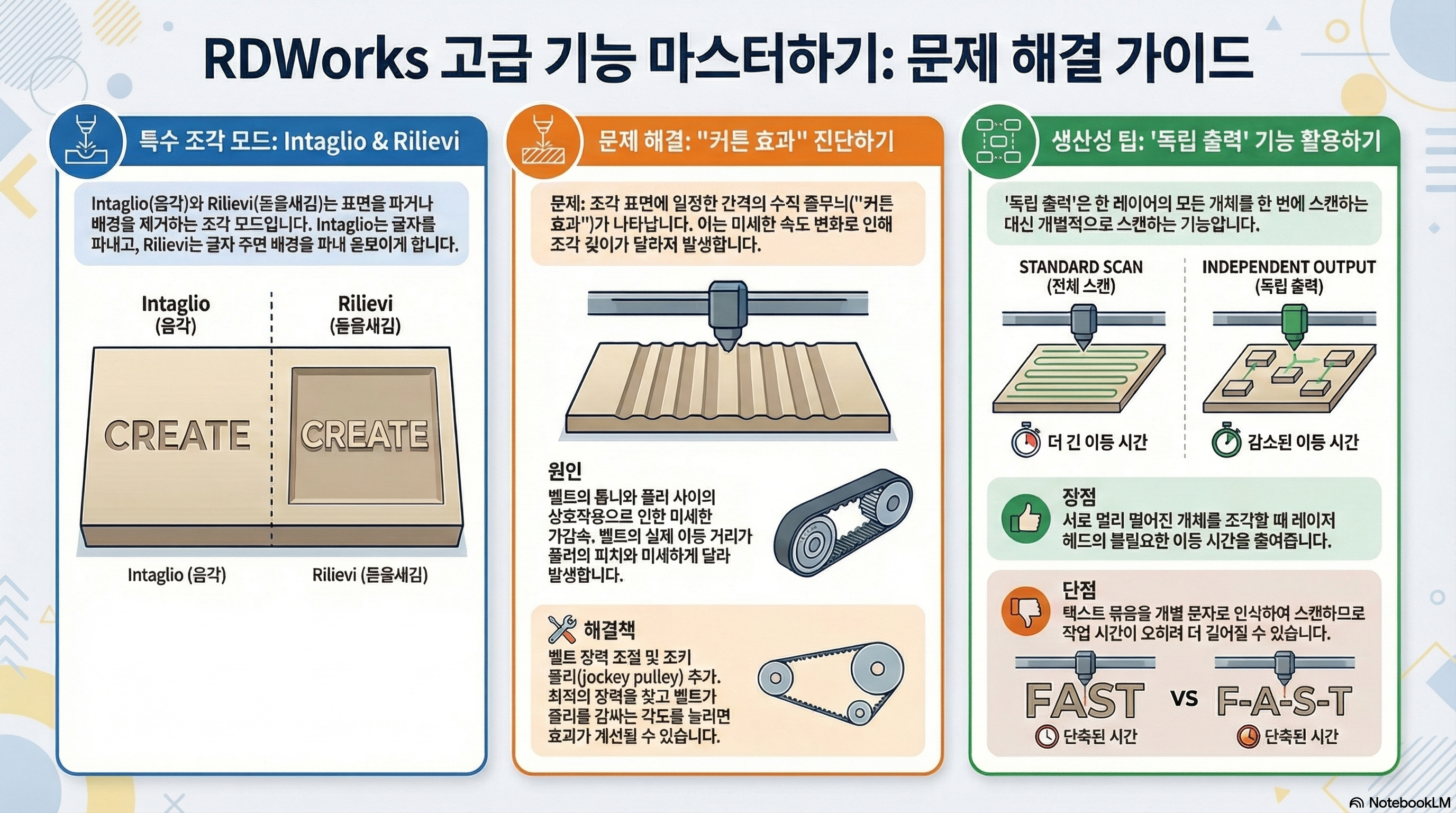

이 글은 바로 그 숨겨진 비밀을 파헤치는 여정입니다. 레이저 커터 소프트웨어와 하드웨어가 때로는 이름이나 상식과는 다르게 작동하는 방식을 탐구할 것입니다. SarbarMultimedia의 유튜브 채널 "RDWorks Learning Lab"에서 진행한 깊이 있는 실험들을 바탕으로, 우리가 당연하게 여겼던 것들 이면에 숨겨진 네 가지 놀라운 사실을 공개합니다.

--------------------------------------------------------------------------------

1. 이름만 다른 기능? '인탈리오'와 '릴리프'의 함정

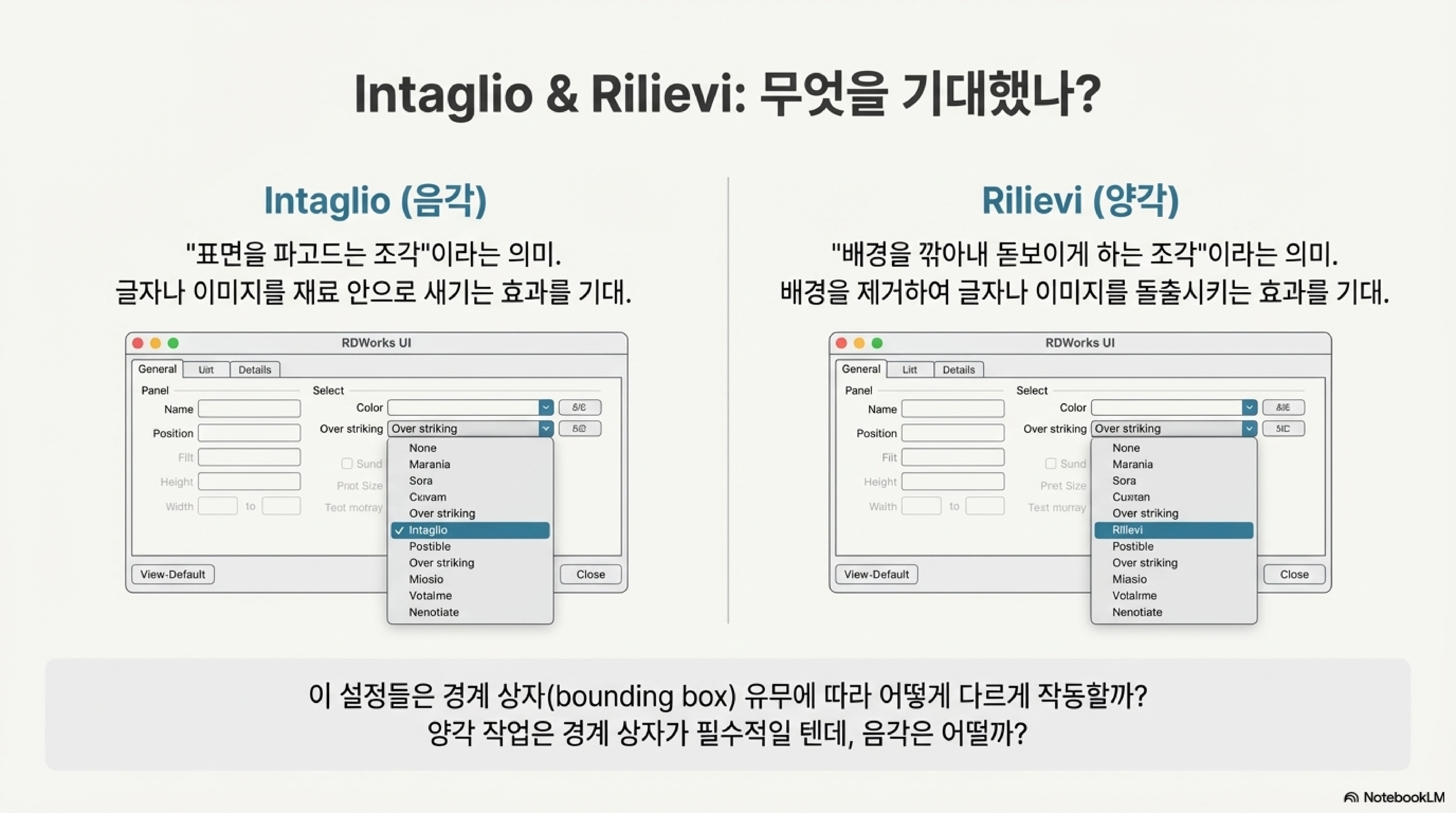

RDWorks 소프트웨어에는 '인탈리오(Intaglio)'와 '릴리프(Rilievi)'라는 조각 옵션이 있습니다. 이름만 들어보면 그 기능이 명확해 보입니다. '인탈리오'는 이탈리아어로, 표면을 파고드는 음각 조각을 의미합니다. 반대로 '릴리프'는 배경을 깎아내 대상이 튀어나오게 만드는 양각 조각을 뜻합니다. 실험자는 두 개의 텍스트에 각각 이 설정을 적용하여 그 차이를 확인하고자 했습니다.

예상과 상반된 놀라운 결과

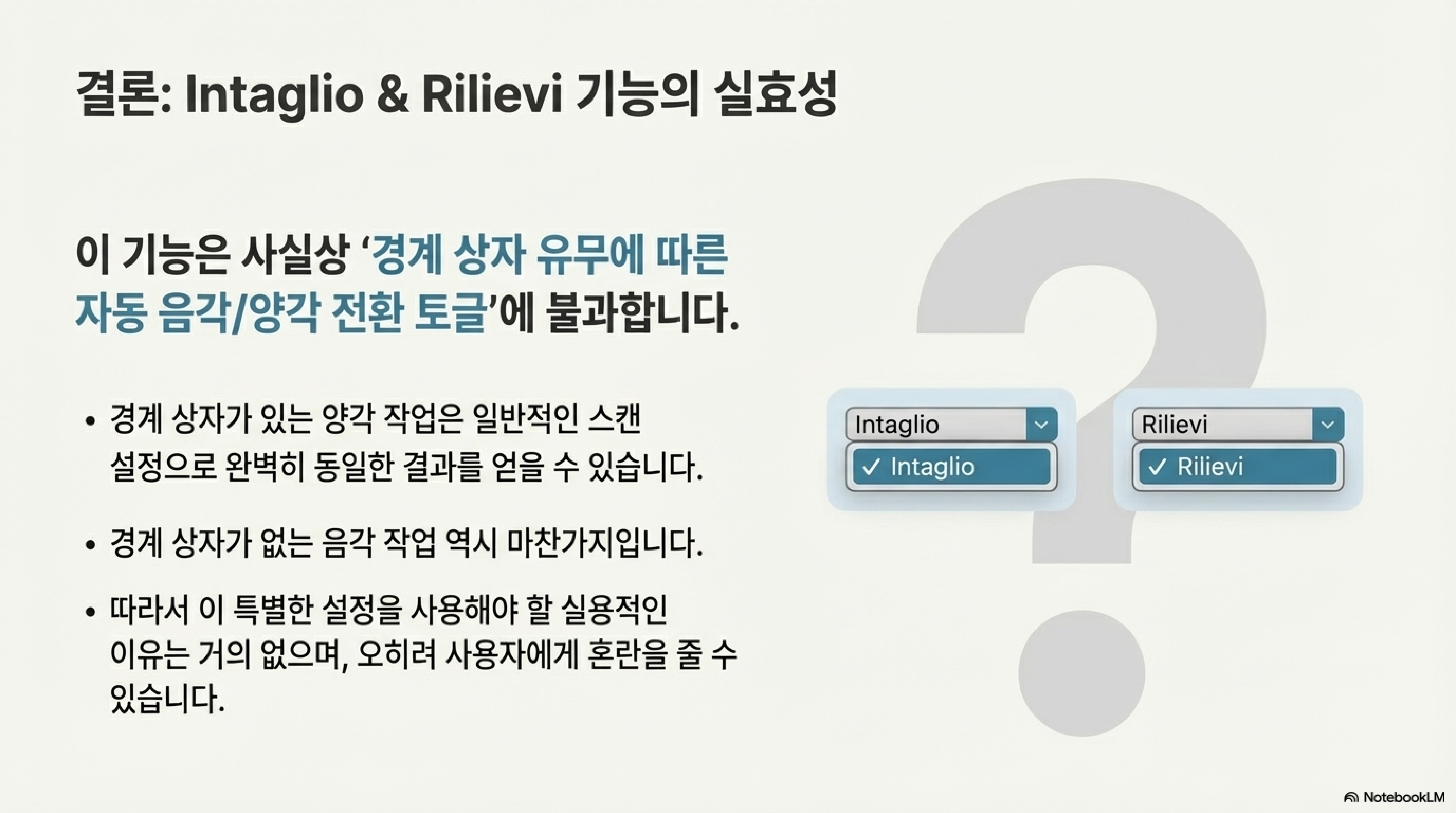

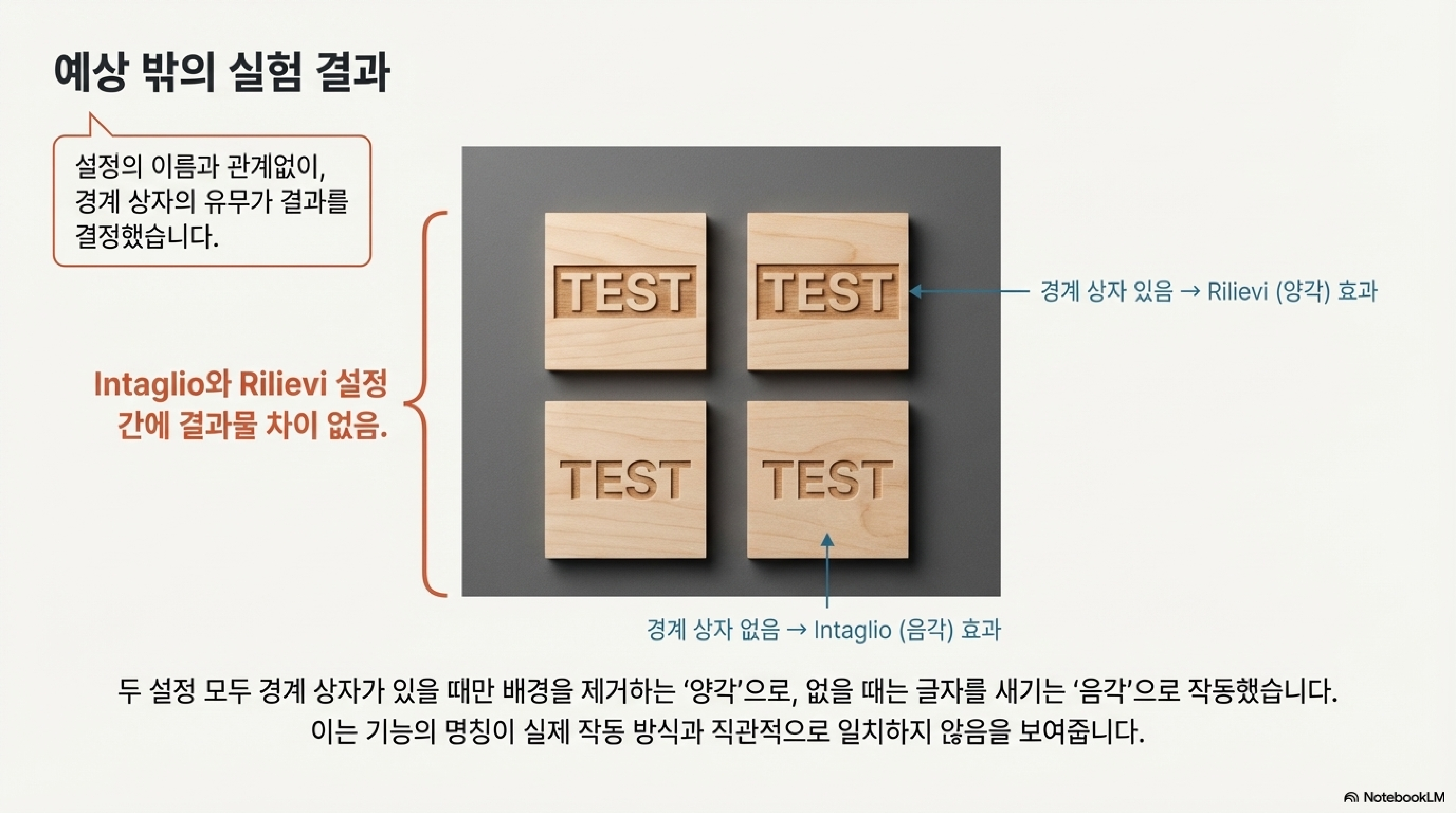

결과는 놀라웠습니다. 두 가지 완전히 다른 설정('인탈리오'와 '릴리프')을 적용했음에도 불구하고, 조각할 영역을 지정하는 경계 상자(bounding box)가 없을 때는 모두 똑같은 결과가 나왔습니다. 즉, 양각을 기대했던 '릴리프' 설정조차 글자를 파내는 일반적인 '음각(incision engraving)'으로 작동한 것입니다. 경계 상자로 배경을 명확히 지정해 주었을 때만 릴리프 기능이 의도대로 작동했습니다.

이 발견이 왜 중요한가

이 실험은 소프트웨어의 모든 기능이 이름이나 설명대로만 작동하는 것은 아니라는 중요한 교훈을 줍니다. 사용자가 기능의 정확한 작동 조건을 이해하지 못하면, 예상치 못한 결과에 부딪혔을 때 원인을 찾지 못하고 혼란에 빠질 수 있습니다. 직접 테스트하고 그 결과를 통해 기능의 본질을 파악하는 과정이 무엇보다 중요합니다. 실험자의 솔직한 혼란은 우리 모두에게 시사하는 바가 큽니다.

"이것은 음각 조각이고 저것은 릴리프 조각인데, 이것들은 모두 하나의 설정으로 만들어졌고 저것들은 모두 반대 설정으로 만들어졌지만, 전부 똑같이 보입니다. 그래서 제 질문은, 이걸 가지고 있는 의미가 무엇인가 하는 것입니다."

--------------------------------------------------------------------------------

2. 유령 아티팩트: '커튼 효과'의 정체를 밝히다

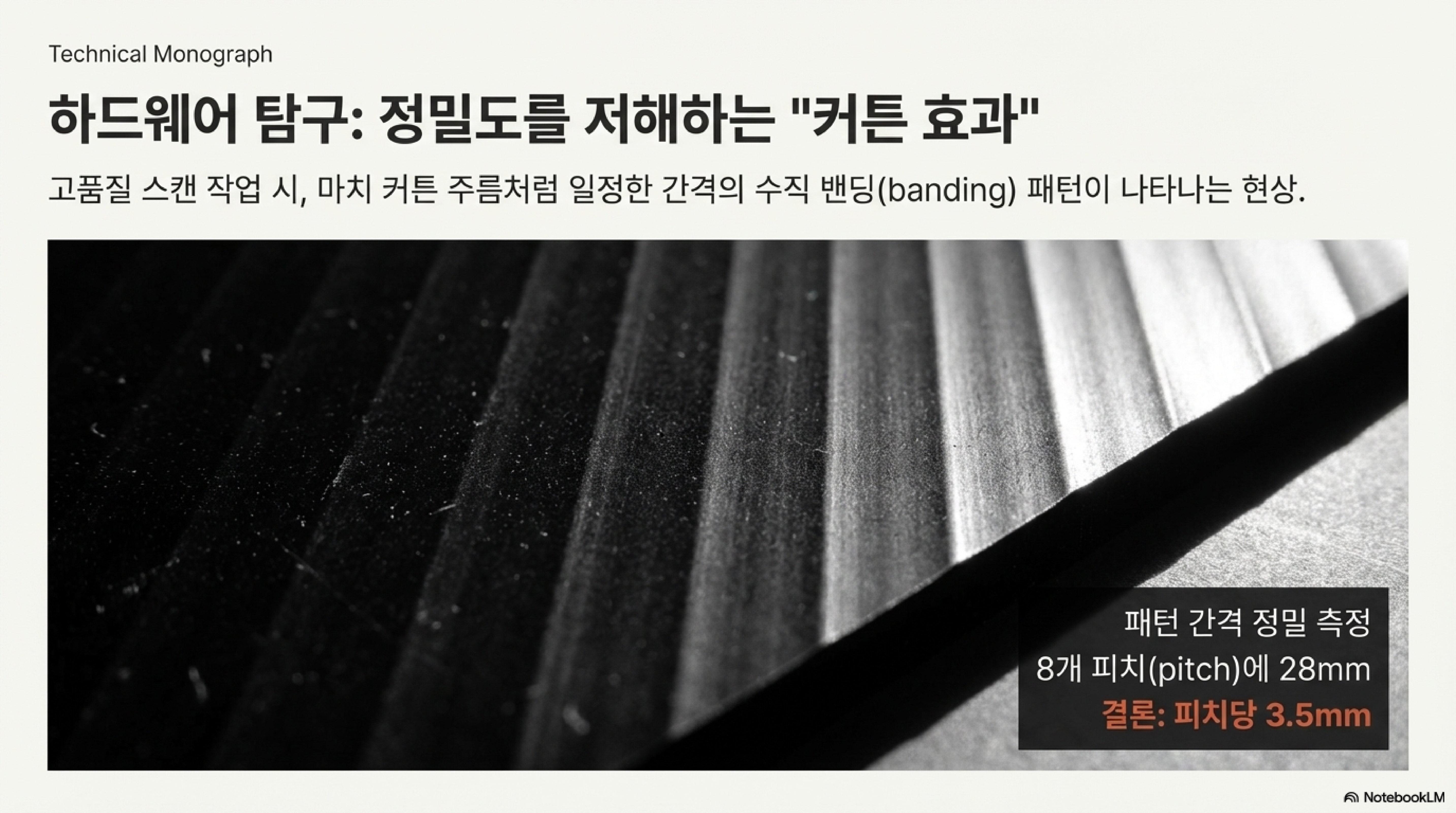

정밀한 조각 작업을 하다 보면 표면에 마치 커튼 주름처럼 미세한 수직선 패턴이 나타나는 경우가 있습니다. 이전에 구동 휠의 편심 문제로 발생했던 "웅웅웅(wow wow wow)" 거리는 소음과는 또 다른 문제입니다. 많은 이들이 이를 단순한 기계적 결함으로 치부하지만, 이것은 더 깊고 근본적인 원인을 파고들게 만드는 흥미로운 단서였습니다.

문제 해결 과정

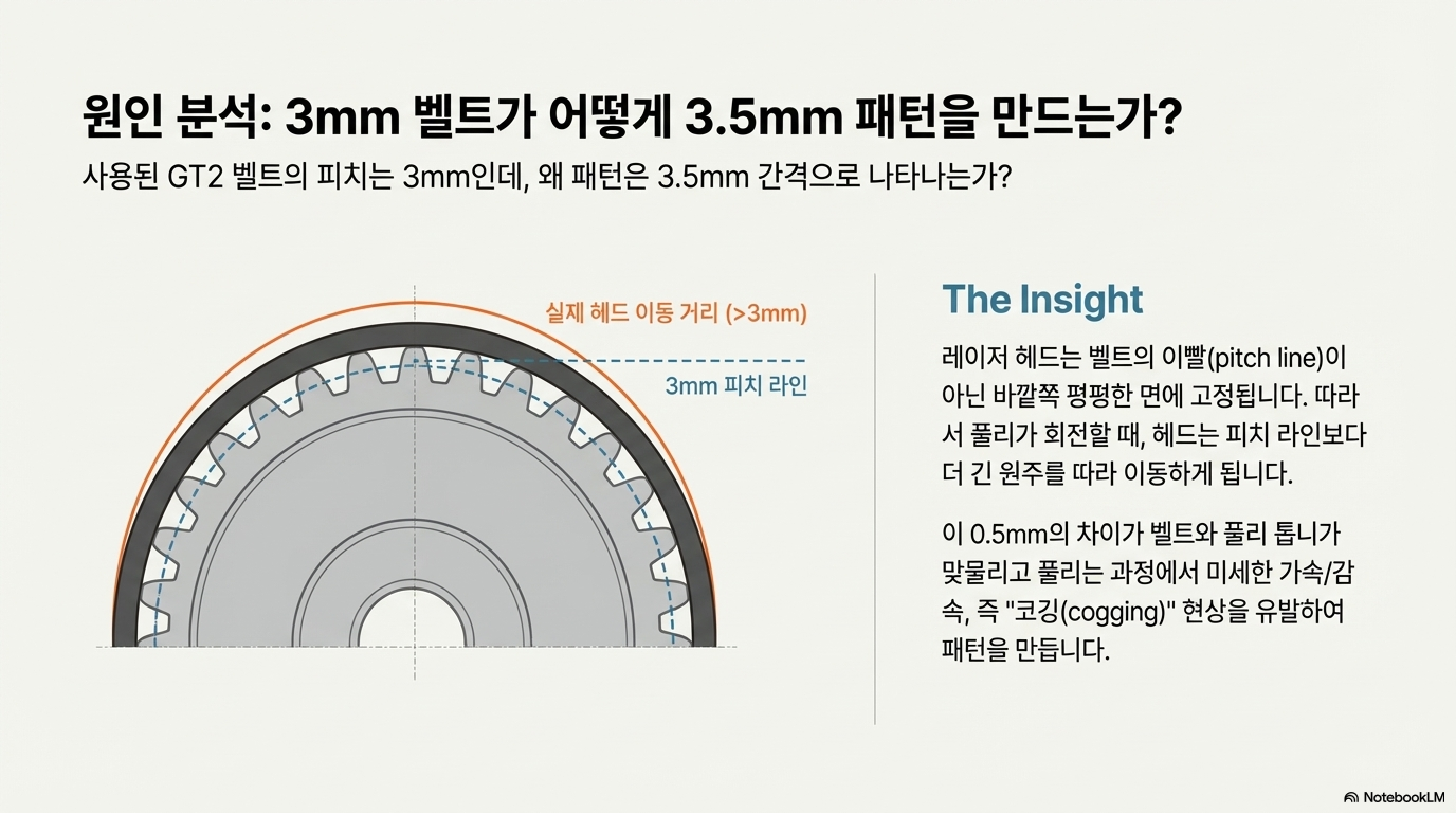

측정: 먼저 패턴의 간격을 측정했습니다. 놀랍게도 패턴의 간격은 3.5mm였습니다. 하지만 기계에 사용된 타이밍 벨트의 톱니(tooth) 간격, 즉 피치(pitch)는 3mm였습니다. 이 0.5mm의 차이는 어디에서 온 것일까요?
가설: 원인은 레이저 헤드가 고정된 위치에 있었습니다. 헤드는 벨트의 기준선(pitch line)이 아니라, 벨트의 '바깥쪽 표면'에 고정됩니다. 벨트가 둥근 풀리를 감싸고 돌 때, 바깥쪽 표면은 기준선보다 더 먼 거리를 이동하게 됩니다. 이것이 바로 0.5mm의 차이를 만들어내는 핵심 원리였습니다.
결정적 증거: 더 깊이 관찰하자, 이 '커튼 효과'가 일정하게 나타나는 것이 아니라 약 40mm 주기로 패턴이 강해졌다가 약해지기를 반복하는 것을 발견했습니다. 이 40mm는 정확히 구동 풀리가 한 바퀴 회전할 때 헤드가 이동하는 거리와 일치했습니다. 이로써 문제의 원인이 벨트와 풀리의 상호작용이라는 가설이 확증되었습니다.
결론: 이 현상은 벨트의 톱니가 풀리와 맞물리거나 풀릴 때 발생하는 미세한 가속과 감속, 즉 '코깅(cogging)' 현상 때문에 발생합니다. 흥미로운 점은 이 패턴이 작업 속도와는 전혀 무관하다는 것입니다. 고속(200mm/s)과 저속(50mm/s)에서 모두 동일한 3.5mm 간격의 패턴이 나타났기 때문입니다.

이 발견의 의미

이 분석은 표면적인 문제 너머에 있는 근본적인 기계적 원리를 이해하는 것이 얼마나 중요한지를 보여줍니다. 단순히 '벨트가 문제다'라고 생각하는 대신, '벨트와 풀리의 상호작용 방식'과 '주기적 패턴'이라는 증거를 연결함으로써 문제의 본질에 정확히 접근할 수 있었습니다.

--------------------------------------------------------------------------------

3. 벨트 장력의 역설: 더 조이는 것이 정답일까?

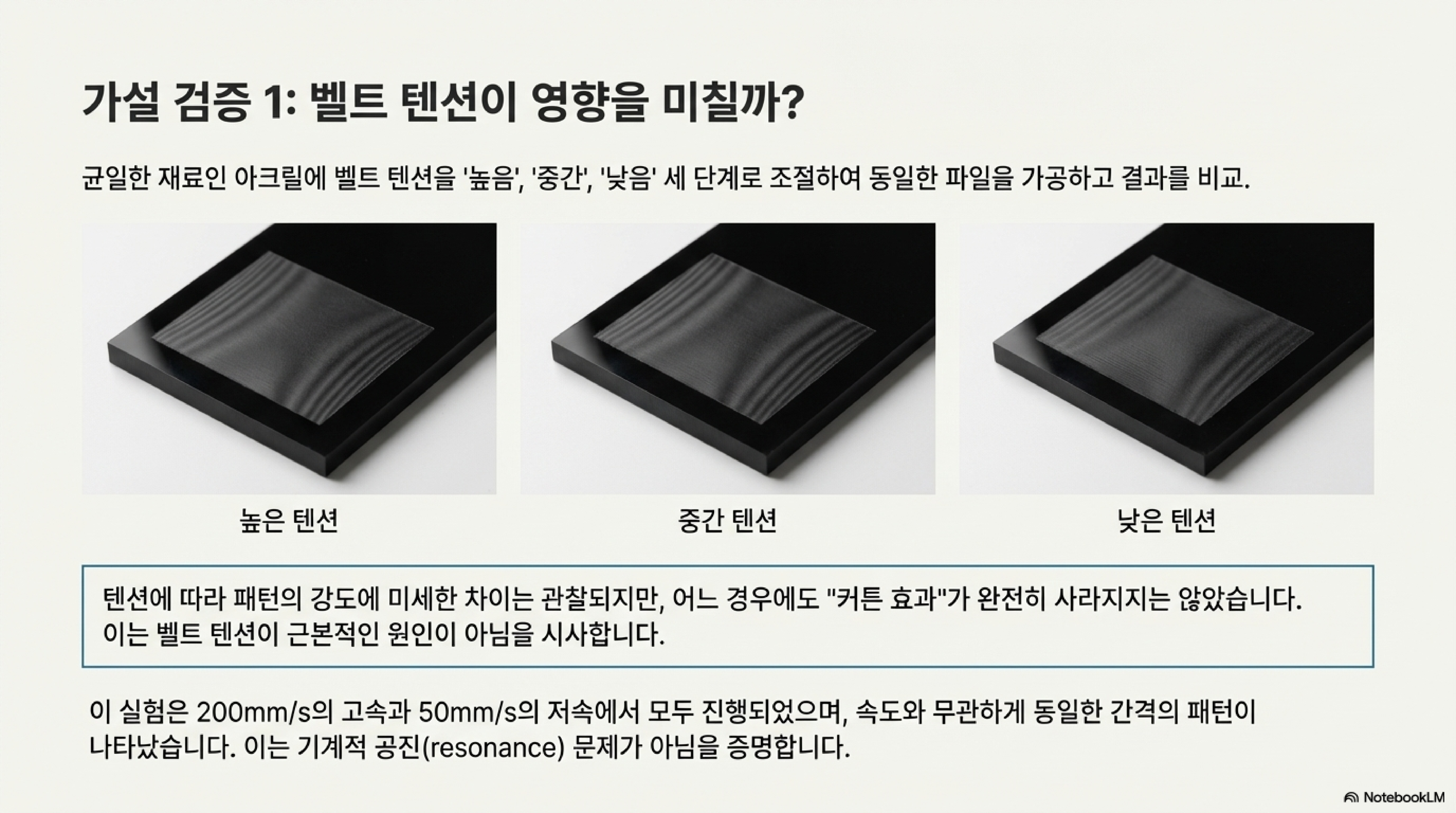

'커튼 효과'의 원인이 벨트와 풀리의 상호작용이라면, 벨트의 장력을 조절하면 해결할 수 있지 않을까요? 이 가설을 검증하기 위해 높은 장력, 중간 장력, 낮은 장력 세 가지 조건에서 테스트가 진행되었습니다. 아크릴과 같이 균일한 재료에서 테스트한 결과, 장력 변화가 '커튼 효과'에 미치는 영향은 거의 미미했습니다.

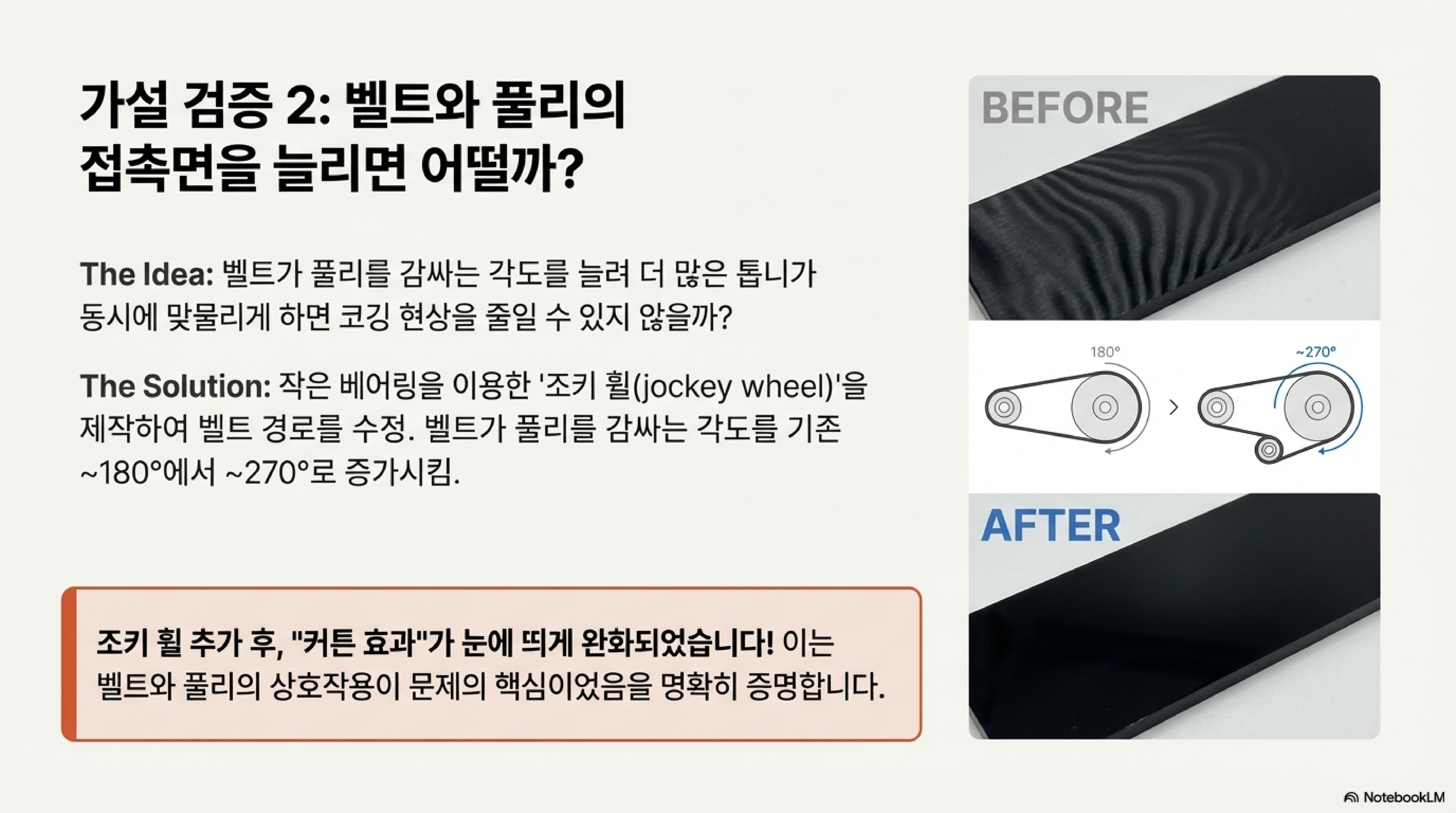

하지만 진정한 메이커의 여정은 여기서 멈추지 않습니다. "이 문제를 근본적으로 해결할 방법은 없을까?"라는 질문이 이어졌습니다. 벨트가 풀리를 감싸는 각도를 바꿔보면 어떨까? 이 가설을 검증하기 위해 직접 작은 '자키 휠(jockey wheel)'을 제작하여 실험에 착수했습니다. 첫 번째 시도는 자키 휠을 벨트 바깥쪽에 배치하여 장력을 조절하는 것이었습니다. 결과는 처참했습니다. 오히려 문제가 "상당히 더 악화"되었습니다.

포기하지 않고, 이번에는 자키 휠을 벨트 루프 안쪽에 배치하여 벨트가 풀리를 더 많이 감싸도록 했습니다. 놀랍게도 이 방법은 "문제를 상당히 완화"시키는 효과가 있었습니다.

직관에 반하는 최종 결론

문제를 해결할 실마리를 찾았음에도 불구하고, 실험자는 자키 휠을 제거하고 다시 '높은 장력'을 유지하기로 결정했습니다. 왜일까요?

그 이유는 작업의 우선순위에 있었습니다. 눈에 겨우 보이는 미세한 시각적 결함을 없애는 것보다, 복잡하고 정밀한 작업을 할 때 헤드의 즉각적인 반응성과 강성(stiffness)을 확보하는 것이 훨씬 더 중요했기 때문입니다. 벨트가 조금이라도 느슨하면 미세한 움직임에서 유격이 발생하여 전체적인 정밀도를 해칠 수 있습니다. 이는 사용 목적에 따라 성능의 우선순위를 정하는 것이 얼마나 중요한지를 보여주는 훌륭한 예시입니다.

"제가 기계로 하는 작업 종류에는 벨트 장력이 높아야 합니다. 헤드가 정말로 단단해야 합니다... 이런 종류의 작업을 할 때 헤드에 어떤 유격도 있어서는 안 됩니다."

--------------------------------------------------------------------------------

4. 양날의 검: '독립 출력' 기능의 오해와 진실

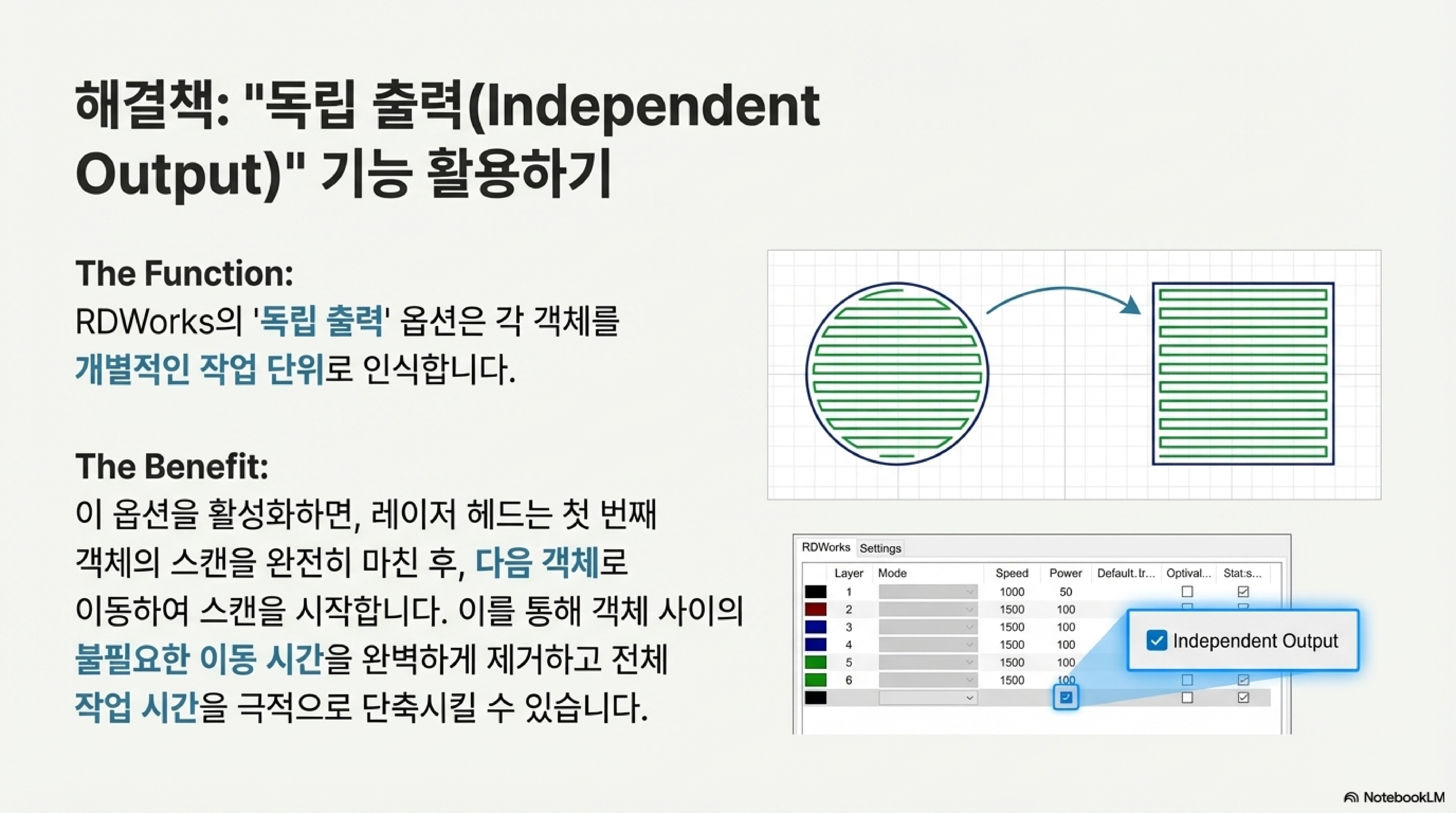

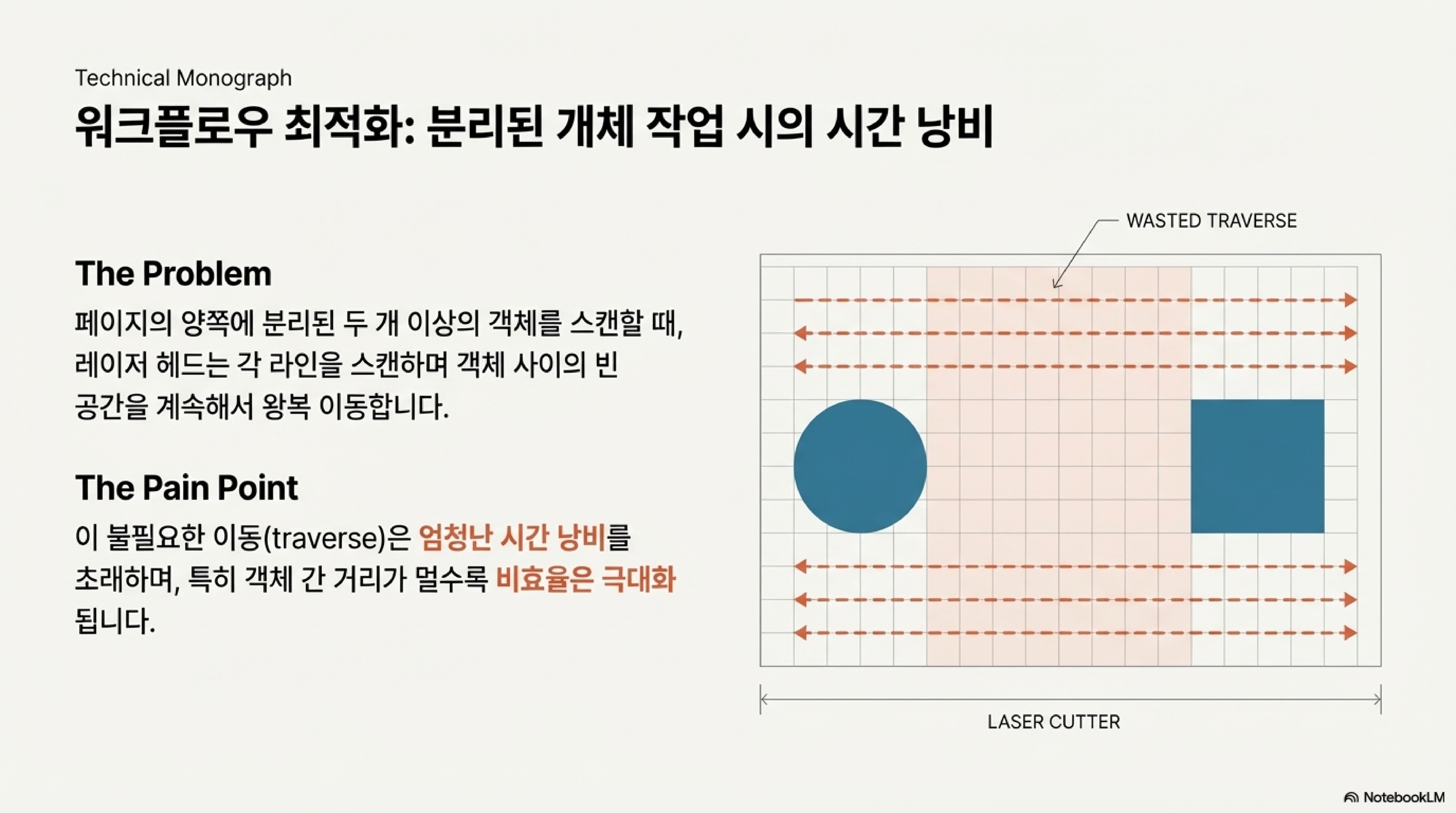

RDWorks에는 '독립 출력(Independent Output)'이라는 흥미로운 기능이 있습니다. 작업 영역에 여러 객체가 멀리 떨어져 있을 때, 전체 영역을 가로지르며 스캔하는 대신 각 객체를 개별적으로 스캔하여 불필요한 이동 시간을 줄여주는 효율적인 기능으로 알려져 있습니다.

예상치 못한 단점

하지만 이 기능에는 치명적인 역설이 숨어있었습니다. 빈 공간을 스캔하지 않아 시간을 절약하도록 설계된 이 기능이, 특정 상황에서는 오히려 작업 시간을 터무니없이 늘릴 수 있다는 점입니다. 텍스트 덩어리에 이 기능을 적용하자, 소프트웨어는 텍스트 전체를 하나의 객체로 인식하는 것이 아니라 '각 글자'를 개별 객체로 인식했습니다. 그 결과, 한 글자씩 따로 스캔하고 가감속을 반복하느라 엄청난 오버헤드가 발생했습니다. 심지어 텍스트를 그룹으로 묶어도 이 문제는 해결되지 않았습니다.

올바른 활용법과 한계

이 기능은 서로 멀리 떨어진 두 개의 비트맵(사진)을 같은 레이어에서 조각할 때는 매우 유용합니다. 각 사진을 독립적으로 처리하여 중간의 빈 공간을 이동하는 시간을 절약해주기 때문입니다. 하지만 여러 글자로 이루어진 일반적인 텍스트 작업에는 오히려 독이 될 수 있습니다.

이 사례가 주는 교훈

소프트웨어의 특정 기능에만 의존하기보다, 때로는 여러 레이어를 사용하는 것과 같은 전통적이고 확실한 방법이 더 나은 해결책일 수 있습니다. 기능의 이름만 보고 그 역할을 추측해서는 안 됩니다. 항상 직접 테스트하여 그 기능의 진정한 강점과 약점을 파악하는 것이 중요합니다.

--------------------------------------------------------------------------------

결론: 끊임없는 실험만이 마스터의 길

오늘 살펴본 네 가지 사례는 공통된 메시지를 전달합니다. 레이저 커터와 같은 정밀한 도구를 완벽하게 다루기 위해서는 소프트웨어의 기능을 맹신하거나 표면적인 현상에만 머물러서는 안 된다는 것입니다. 끊임없이 '왜?'라고 질문하고, 가설을 세우고, 직접 부품을 만들어 테스트하며 그 작동 원리를 깊이 이해하려는 노력만이 우리를 진정한 마스터의 길로 이끌 것입니다.

여러분이 사용하는 도구에서 발견한 예상치 못한 특징이나 문제는 무엇이었나요? 그리고 그 문제를 어떻게 해결하셨나요? 여러분의 경험을 공유해주세요.
