모파 파이버 레이저의 숨겨진 비밀: 제가 완전히 잘못 알고 있었던 것들

서론: 예상치 못한 발견

강력한 도구를 손에 쥐고 있으면서도 그 작동 원리를 완벽하게 이해하지 못하는 상황을 겪어본 적이 있으신가요? 저에게는 모파(MOPA) 파이버 레이저가 바로 그런 존재였습니다. 우리는 보통 설정을 조정하며 결과를 예측하려 하지만, 때로는 기계가 전혀 예상치 못한 방식으로 작동하며 우리의 상식을 배신하기도 합니다.

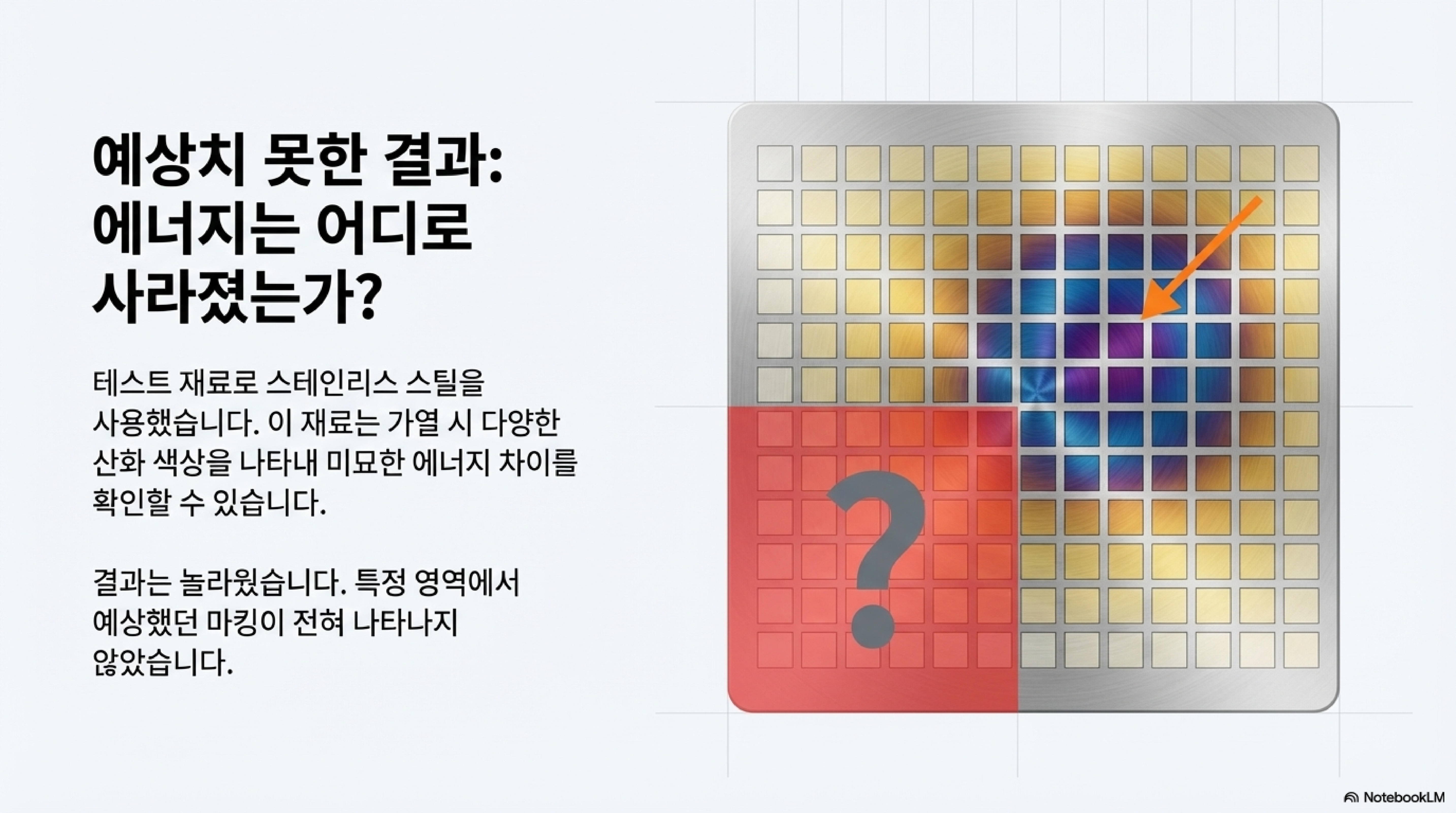

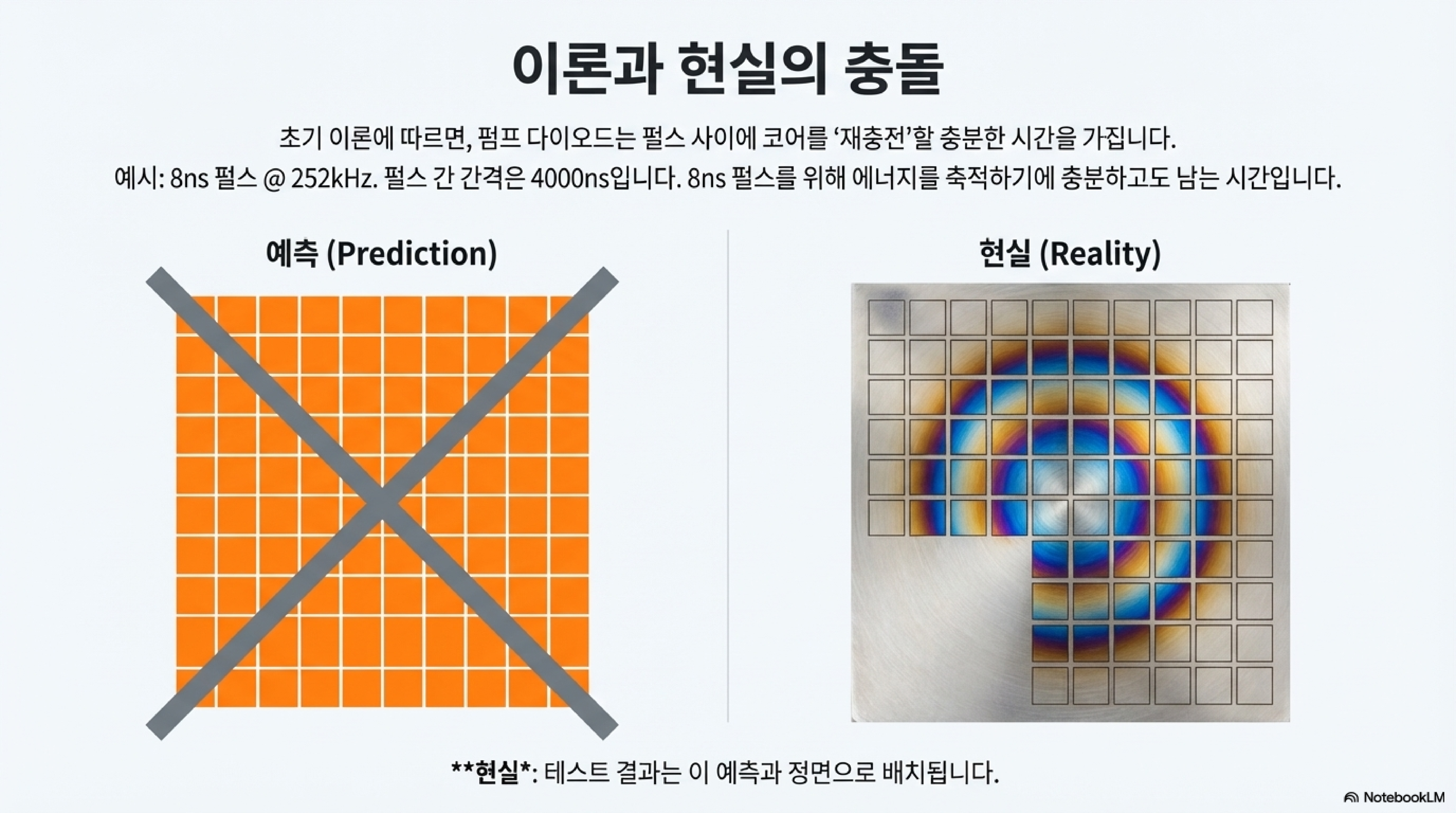

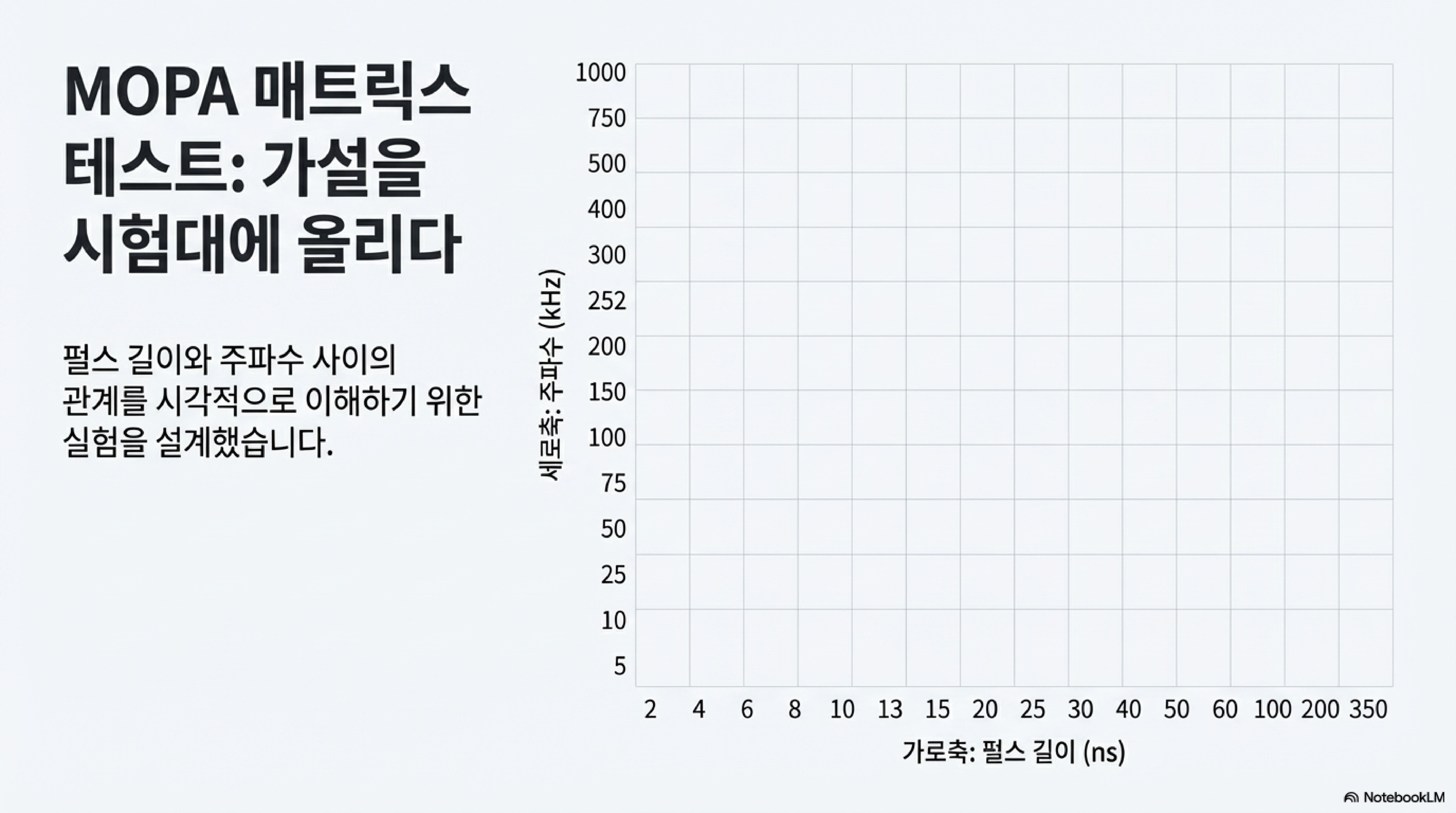

저는 기계의 성능을 파악하기 위해 16개의 다른 펄스와 14개의 다른 주파수를 조합하여 테스트 매트릭스를 실행했습니다. 처음에는 양극 산화 처리된 검은색 알루미늄에 테스트했지만, 이 소재는 제가 '이진(binary)' 재료라고 부르는 특성, 즉 검은색 아니면 흰색으로만 반응하여 미묘한 변화를 감지하기 어려웠습니다. 그래서 저는 산화물 색상과 회색 음영을 통해 출력 변화를 세밀하게 보여주는 스테인리스 스틸로 재료를 바꾸었습니다. 당연히 모든 칸에 어떤 형태로든 마킹이 나타날 것이라고 예상했습니다. 하지만 결과는 충격적이었습니다. 특정 저주파수 영역에서는 아무런 흔적도 발견되지 않았습니다. 마치 레이저가 작동을 멈춘 것처럼 말이죠. 대체 무엇이 잘못된 걸까요? 이 미스터리를 해결하는 과정이 바로 이 글의 핵심입니다.

1. 최고 출력(Peak Power)의 환상: 숫자는 모든 것을 말해주지 않는다

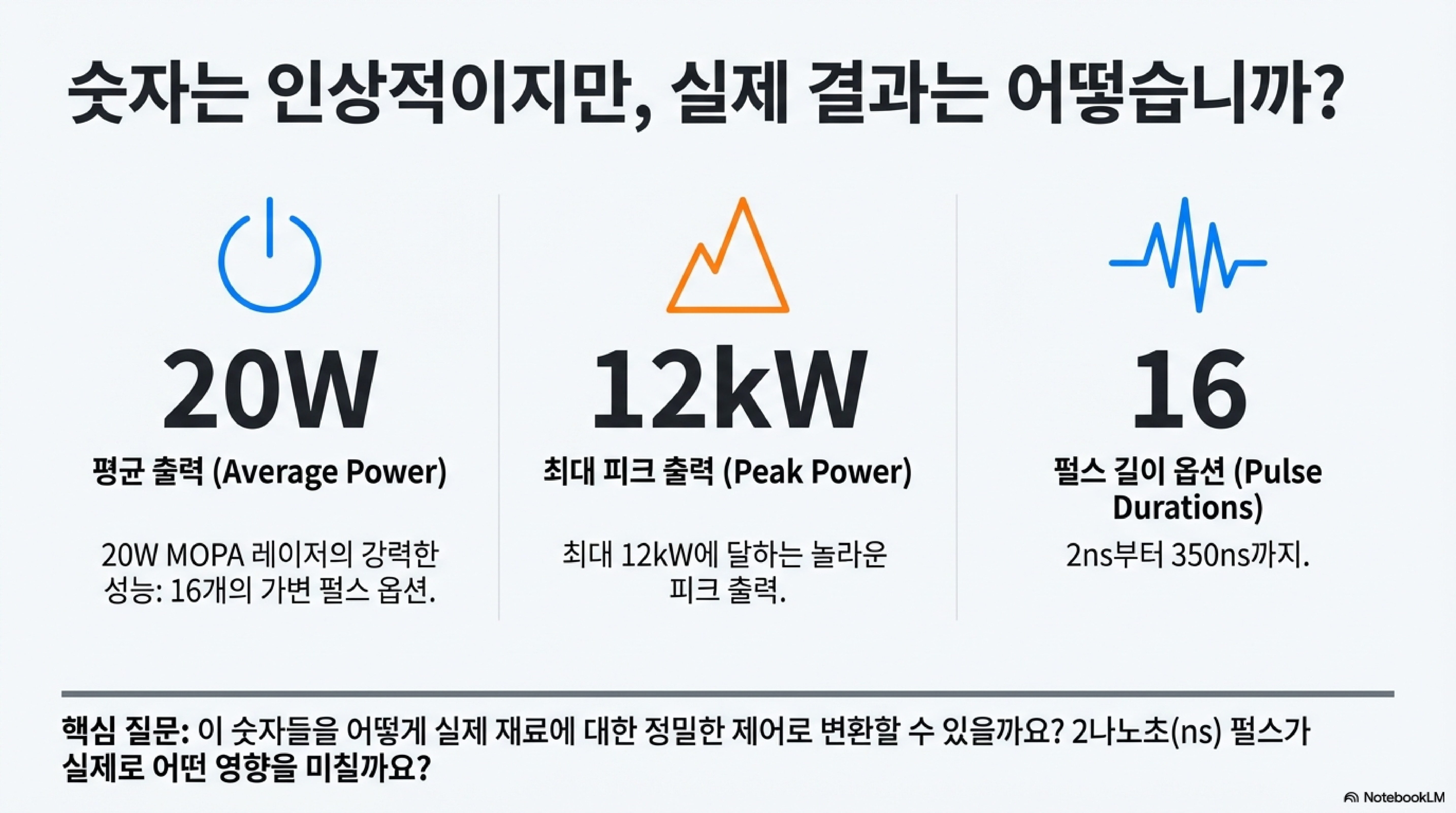

이 레이저의 사양을 보면 입이 떡 벌어집니다. 2나노초(10억 분의 2초)라는 극히 짧은 순간에 최대 12킬로와트(kW)에 달하는 엄청난 최고 출력을 낼 수 있다고 합니다. 하지만 이 숫자가 실제로 재료에 어떤 영향을 미치는지 직관적으로 이해하기는 어렵습니다.

이처럼 엄청난 힘이 왜 중요한지, 그리고 동시에 왜 오해의 소지가 있는지 분석해 볼 필요가 있습니다. 단순히 '높은 출력 = 강한 손상'이라는 공식은 성립하지 않습니다. 이 힘은 65마이크론(0.065mm)이라는 매우 작은 점에, 그것도 수십억 분의 1초라는 찰나의 시간 동안 집중될 때만 의미를 갖습니다. 이 사실을 이해하는 것이 기계의 진짜 작동 방식을 파악하는 첫 번째 단계입니다.

2. 사라진 마킹의 비밀: 레이저는 스스로를 보호하고 있었다

테스트에서 저주파수 영역에 마킹이 전혀 나타나지 않았던 이유는 기계 고장이 아니었습니다. 그것은 바로 의도된 설계였습니다.

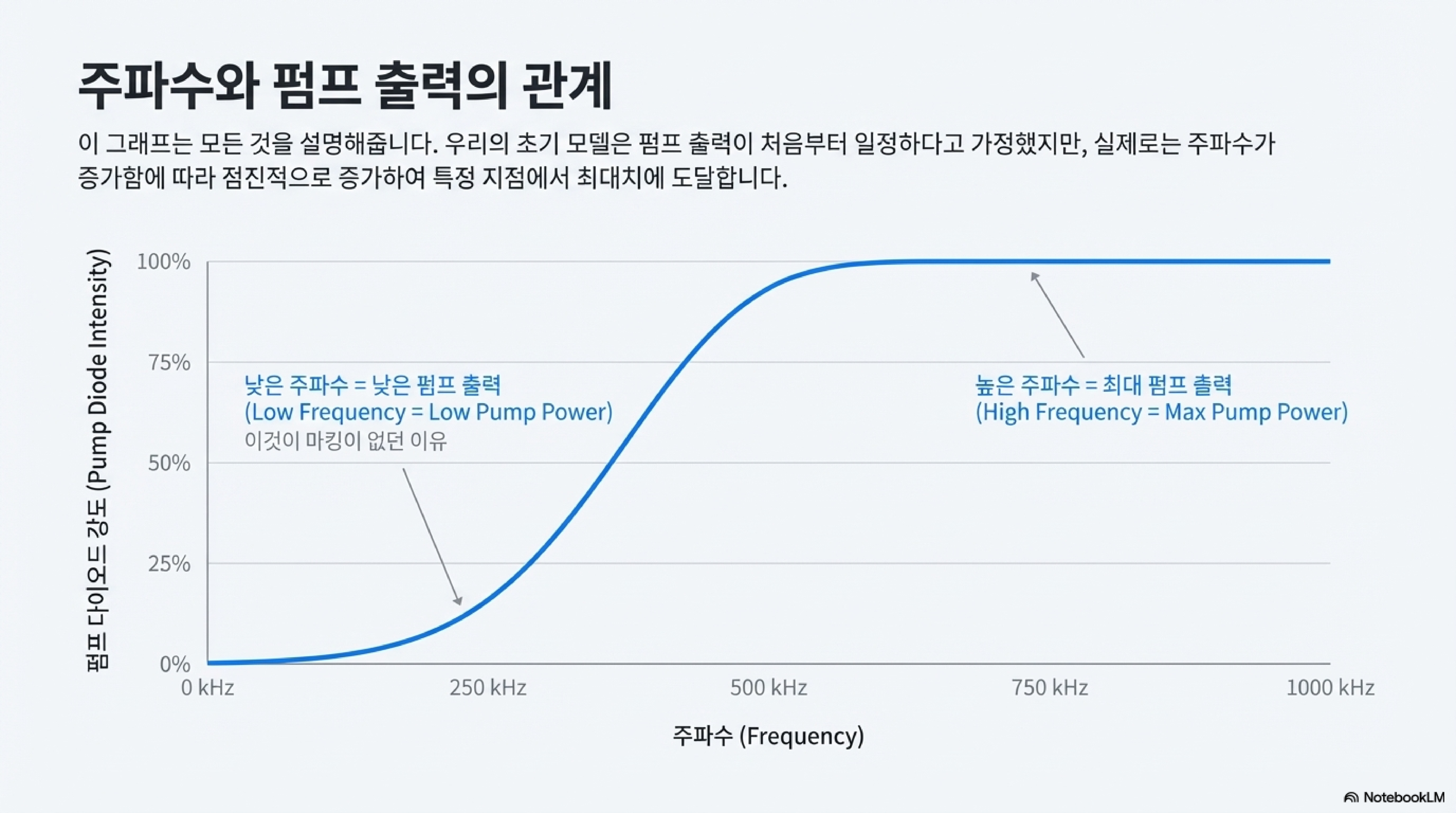

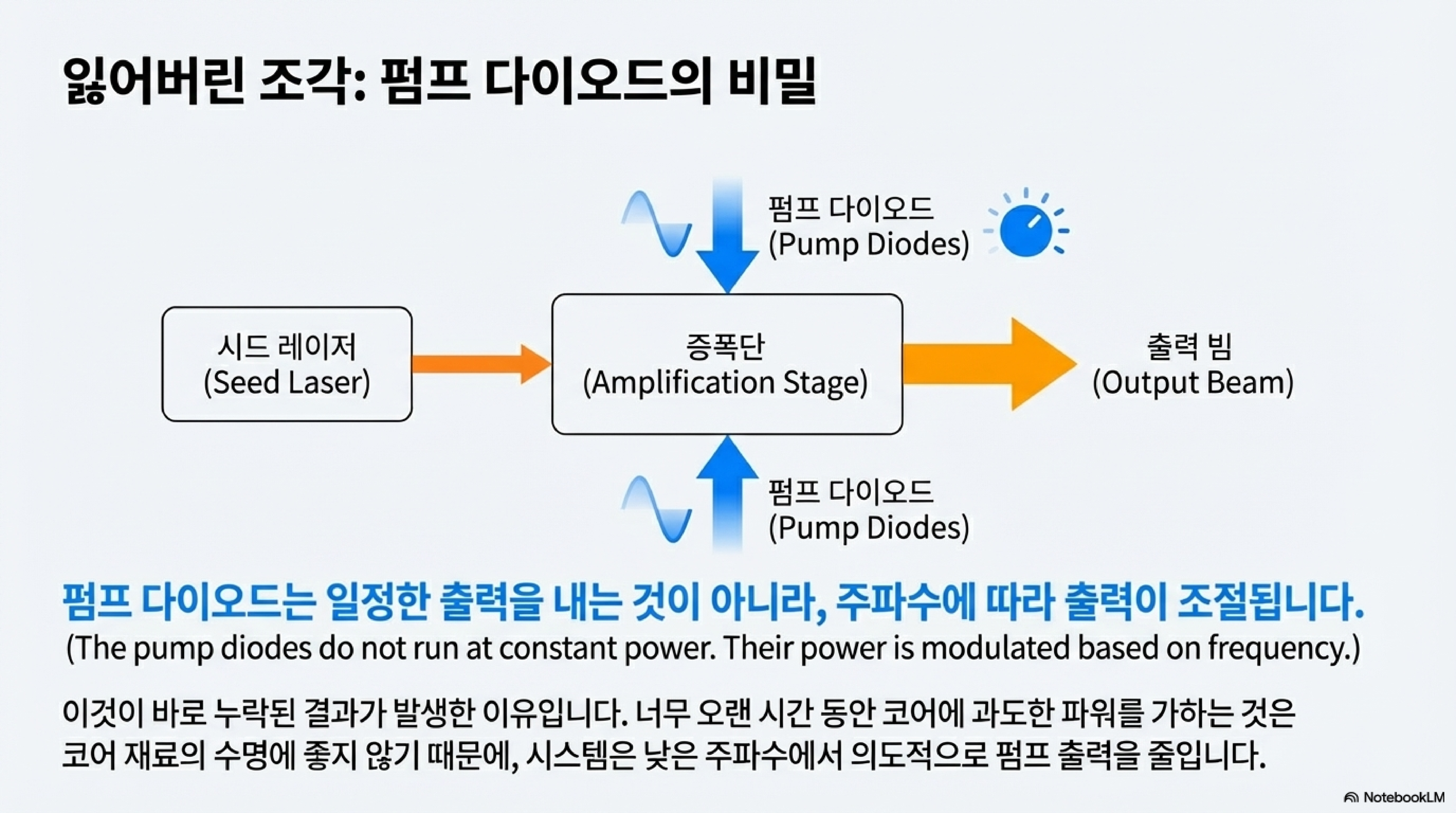

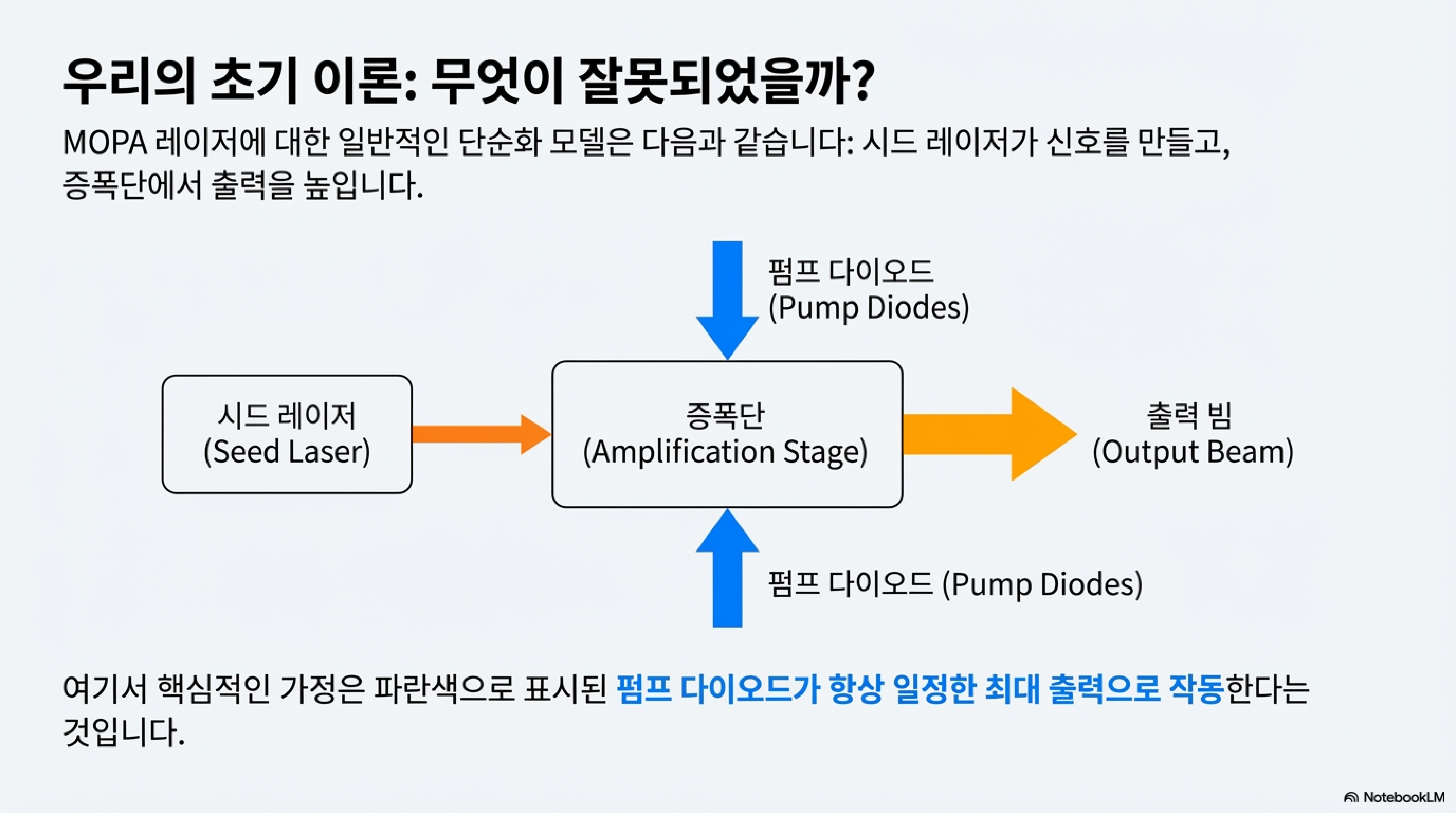

저는 처음에 펌프 다이오드가 항상 일정한 최상의 출력으로 작동할 것이라고 가정했습니다. 하지만 이 모델은 완전히 틀렸습니다. 실제로는 레이저 코어의 수명을 보호하기 위해, 펄스 사이의 간격이 긴 저주파수에서는 펌프 다이오드에 공급되는 전력이 점진적으로 증가하도록 설계되어 있었습니다. 즉, 펄스를 발사하기 직전에 필요한 만큼만 에너지를 '충전'하는 방식입니다. 저주파수에서는 다음 펄스까지의 간격이 너무 길어, 코어에 무리를 주지 않기 위해 펌프 다이오드의 출력을 최소한으로 유지하는 것입니다.

"이 모든 것들이 사라진 데에는 아주 타당한 이유가 있었습니다. 그리고 그 퍼즐의 잃어버린 조각은 바로 이 파란색 펌프 다이오드가 어떻게 작동하는지와 관련이 있었습니다."

3. 주파수는 또 다른 파워 다이얼이다: 케이크 자르기 비유

주파수를 높이는 것이 항상 더 강한 에너지를 의미하지는 않는다는 사실은 매우 역설적입니다. 특정 지점을 지나면, 주파수를 높일수록 오히려 '펄스당 에너지'는 감소합니다.

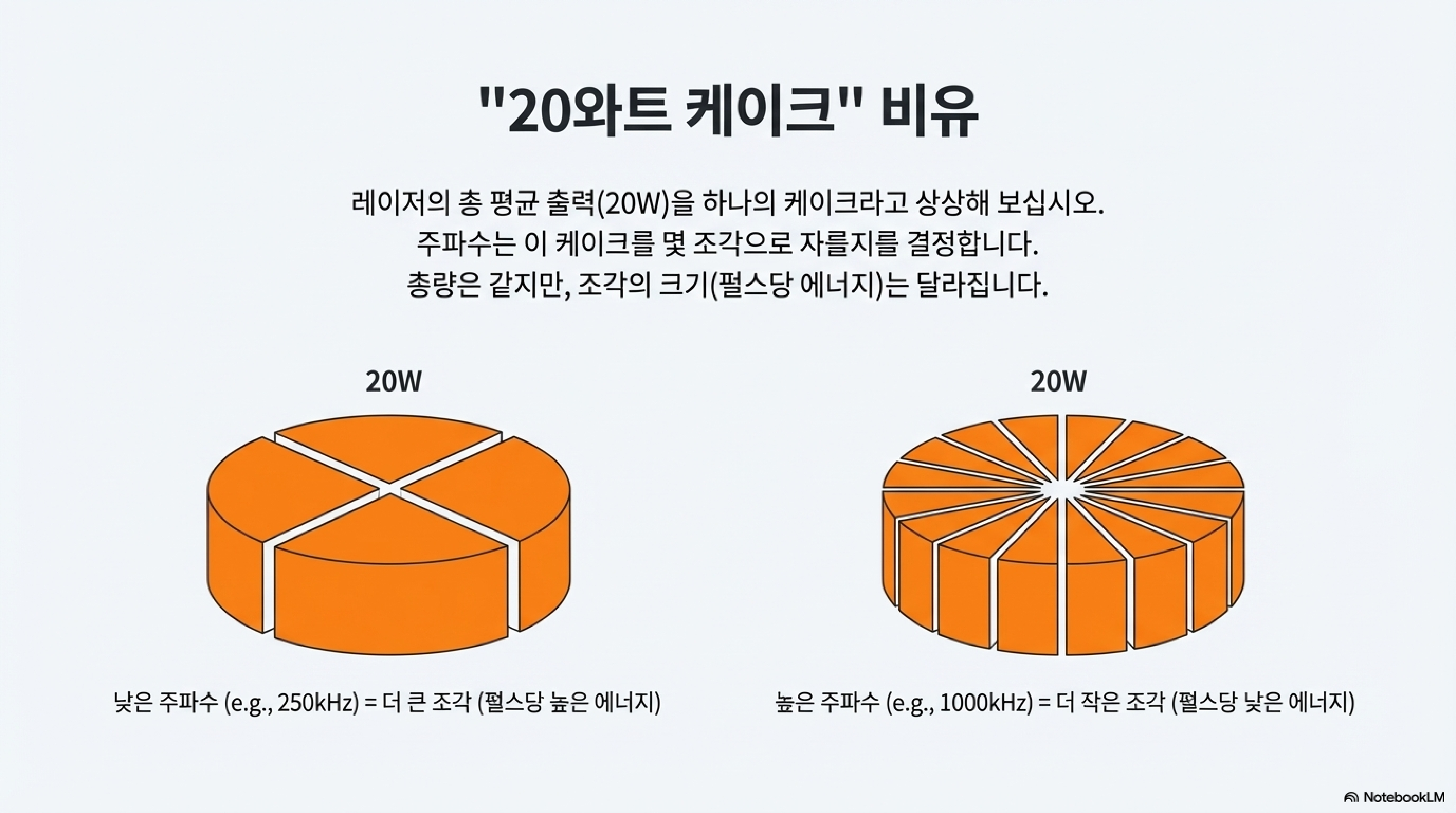

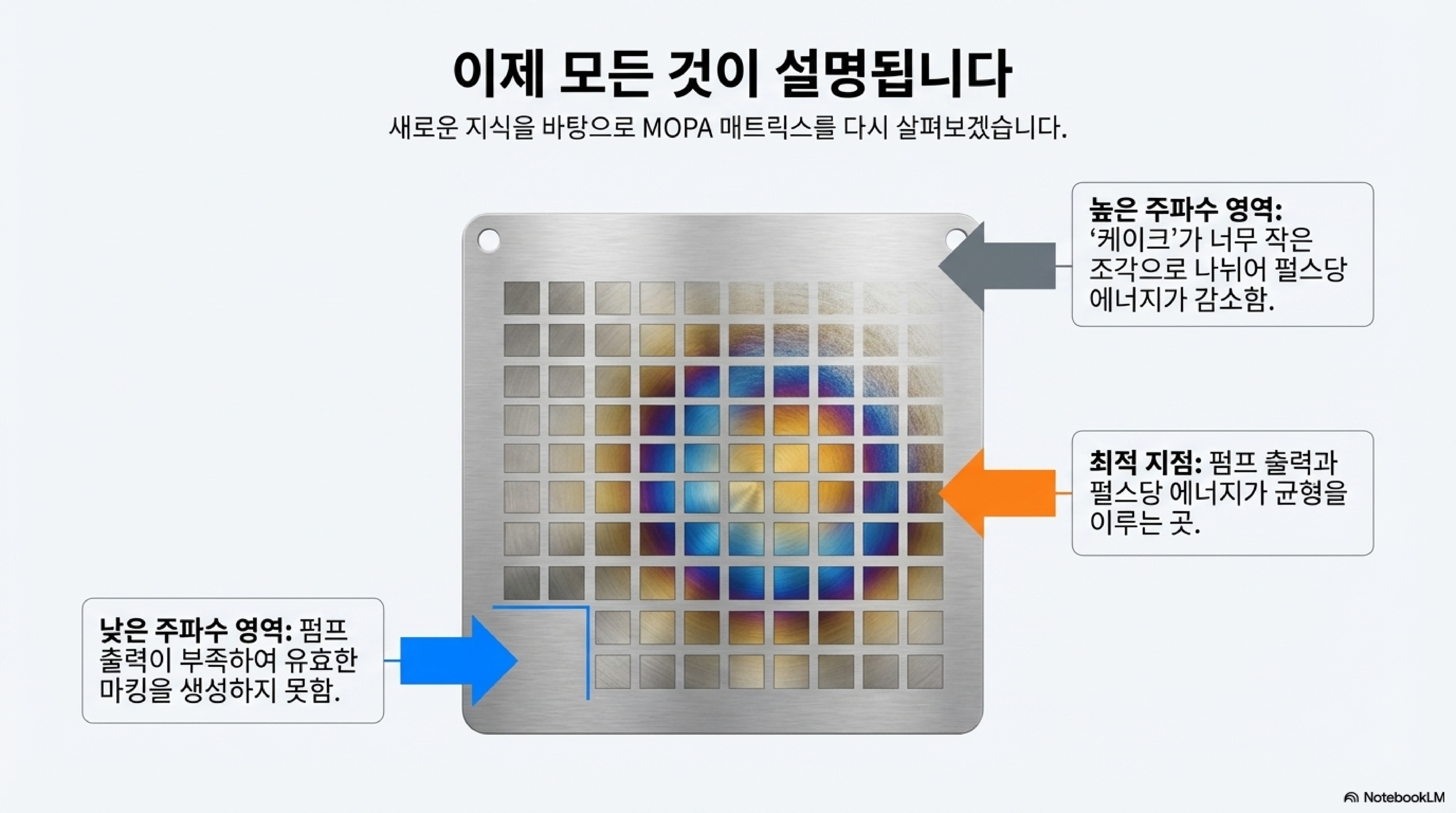

이 개념을 쉽게 이해하기 위해 '케이크 비유'를 사용해 보겠습니다. 이 기계의 총 출력인 20와트가 하나의 커다란 케이크라고 상상해 보세요. 주파수는 이 케이크를 몇 조각으로 자를지를 결정하는 것과 같습니다. 250kHz 같은 낮은 주파수에서는 각 조각의 크기가 큽니다. 반면, 1000kHz처럼 주파수가 높을수록 케이크 조각의 수는 많아지지만 각 조각(펄스당 에너지)의 크기는 훨씬 작아집니다. 이것이 바로 제 테스트 매트릭스에서 고주파수 영역으로 갈수록 스테인리스 스틸에 새겨진 마킹이 점점 희미해졌던 이유입니다.

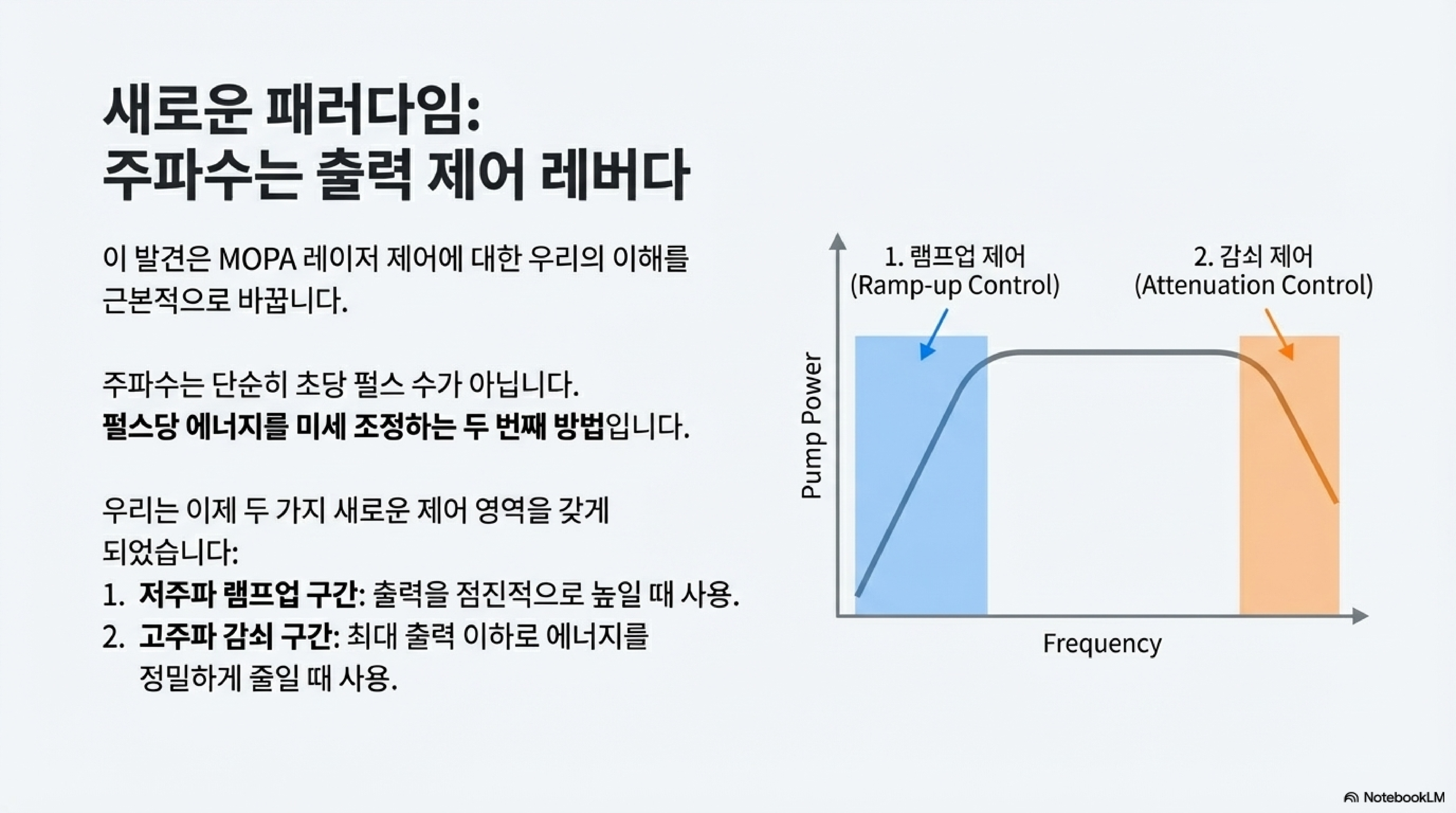

이것은 매우 중요한 발견입니다. 사용자는 이제 단순히 출력 비율(%)뿐만 아니라 주파수를 조절함으로써 재료 표면의 에너지 밀도를 미세하게 제어할 수 있는 또 다른 강력한 변수를 갖게 된 것입니다. 주파수는 단순히 속도를 제어하는 스위치가 아니라, 힘의 크기를 조절하는 또 하나의 다이얼이었던 셈입니다.

4. 변수의 바다: 레이저 마킹은 생각보다 훨씬 복잡하다

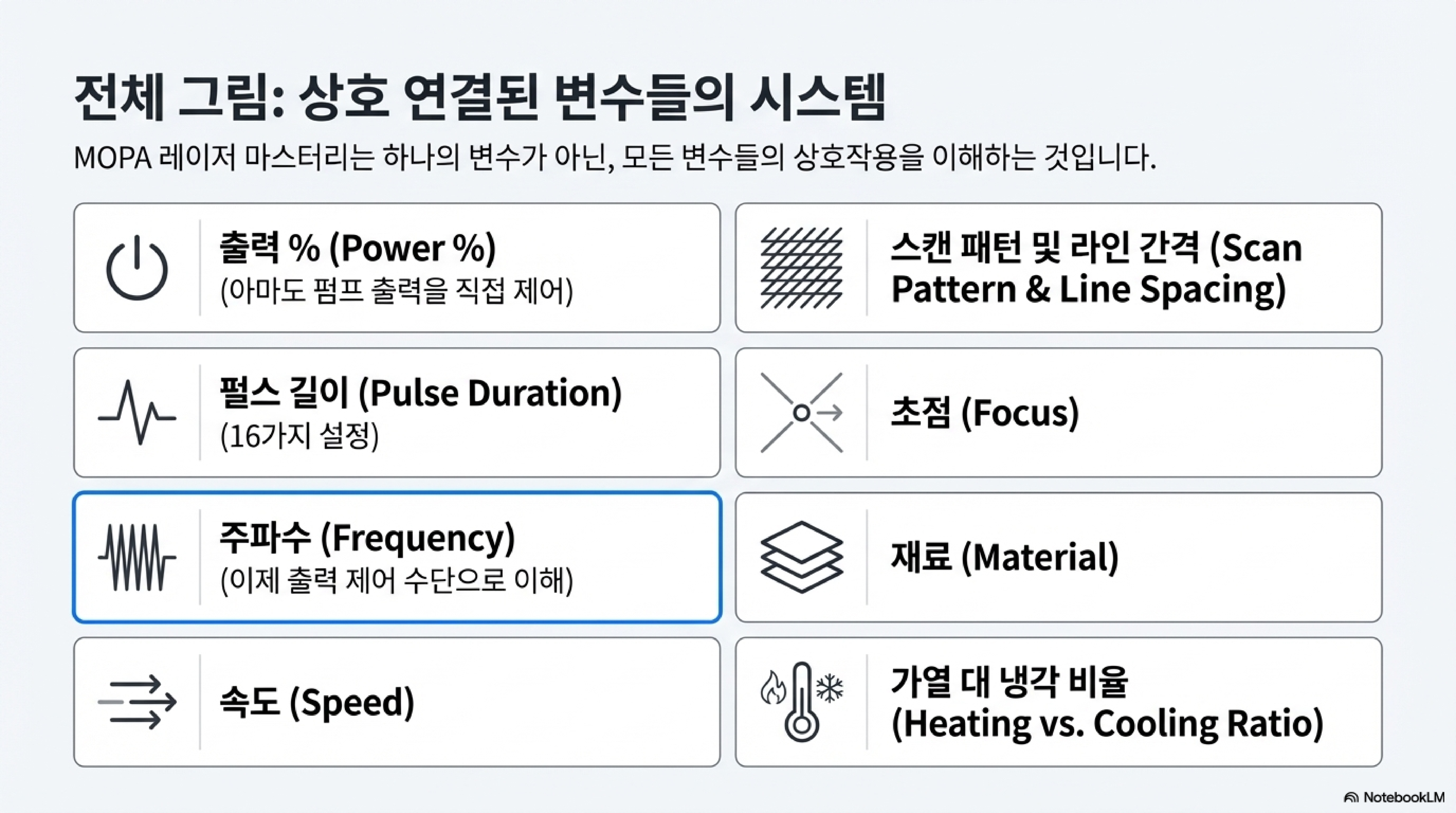

지금까지 살펴본 펄스 지속 시간과 주파수 외에도, 최종 결과물에 영향을 미치는 변수는 셀 수 없이 많습니다. 이 변수들은 서로 복잡하게 얽혀 작용합니다.

출력 비율(%)
스캔 속도
스캔 패턴 (단방향, 양방향, 워블 등)
라인 간격 (오버랩)
빔 프로파일 (가우시안 분포)
초점
재료 자체의 특성

여기에 '가열 대 냉각 비율'이라는 또 다른 중요한 요소도 고려해야 합니다. 이는 펄스가 켜져 있는 시간(가열)과 꺼져 있는 시간(냉각) 사이의 비율입니다. 예를 들어, 2나노초의 짧은 펄스를 높은 주파수(예: 1000kHz, 주기 1000나노초)로 작동시키면, 냉각 대 가열 비율은 거의 500:1에 달합니다. 즉, 열이 식을 충분한 시간이 주어집니다. 반면, 350나노초의 긴 펄스를 낮은 주파수(예: 25kHz, 주기 40,000나노초)로 작동시키면, 이 비율은 약 114:1로 훨씬 낮아집니다. 이는 상대적으로 냉각 시간이 짧다는 것을 의미하며, 재료 표면에 열이 더 많이 축적될 가능성이 높아진다는 것을 시사합니다.

이처럼 수많은 변수들이 서로 얽혀 작용하기 때문에, MOPA 레이저를 마스터하는 것은 단순히 몇 가지 설정을 외우는 것이 아닙니다. 그것은 복잡한 시스템 전체를 이해하고, 각 변수가 어떤 상호작용을 하는지 파악하려는 지속적인 탐구 과정입니다.

--------------------------------------------------------------------------------

결론: 혼란에서 이해로

단순한 테스트에서 얻은 예상치 못한 결과는 저를 혼란에 빠뜨렸습니다. 하지만 그 텅 빈 테스트 매트릭스는 오히려 기계의 근본적인 작동 원리에 대한 더 깊은 이해로 저를 이끌었습니다. 레이저는 고장 난 것이 아니라, 스스로를 보호하며 가장 효율적인 방식으로 작동하고 있었던 것입니다.

우리가 사용하는 도구에 대해 우리가 안다고 생각하는 것들은 얼마나 정확할까요? 때로는 가장 기본적인 가정을 의심하는 것이 가장 위대한 발견으로 이어질 수 있습니다.
