레이저 초점에 대해 당신이 몰랐던 5가지 놀라운 사실

"레이저"라는 단어를 들으면, 우리는 흔히 모든 것을 자르고 새기는 가늘고 정밀한 빛줄기를 떠올립니다. 하지만 이 단순해 보이는 기술의 이면, 특히 레이저 빔을 한 점에 모으는 '초점'이라는 개념 뒤에는 우리가 상상하는 것보다 훨씬 더 복잡하고 경이로운 과학이 숨어있습니다. 지금부터 파이버 레이저 초점에 대한 일반적인 통념을 깨부수는 5가지 놀라운 발견의 여정을 시작하겠습니다.

--------------------------------------------------------------------------------

1. 레이저의 '초점 거리'는 당신이 생각하는 그 거리가 아니다

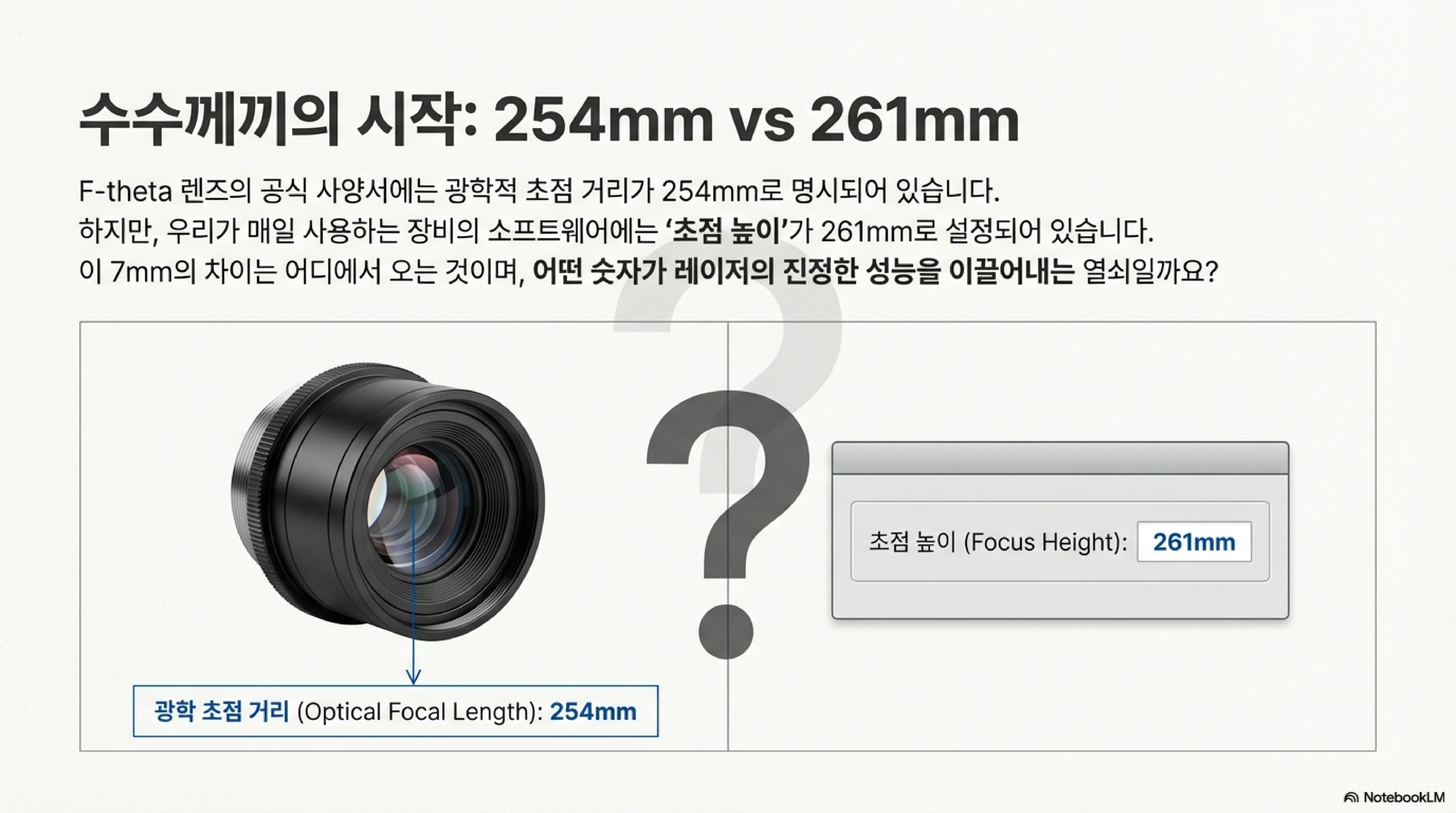

레이저 장비 설명서에서 '초점 거리: 254mm'와 같은 수치를 본 적이 있을 것입니다. 대부분은 이것이 렌즈 중심에서 초점이 맺히는 지점까지의 순수한 광학적 거리라고 생각합니다. 하지만 놀랍게도, 소프트웨어나 제조사가 제공하는 값(예: 261mm)은 실제 렌즈의 광학적 초점 거리(254mm)와 다를 수 있습니다.

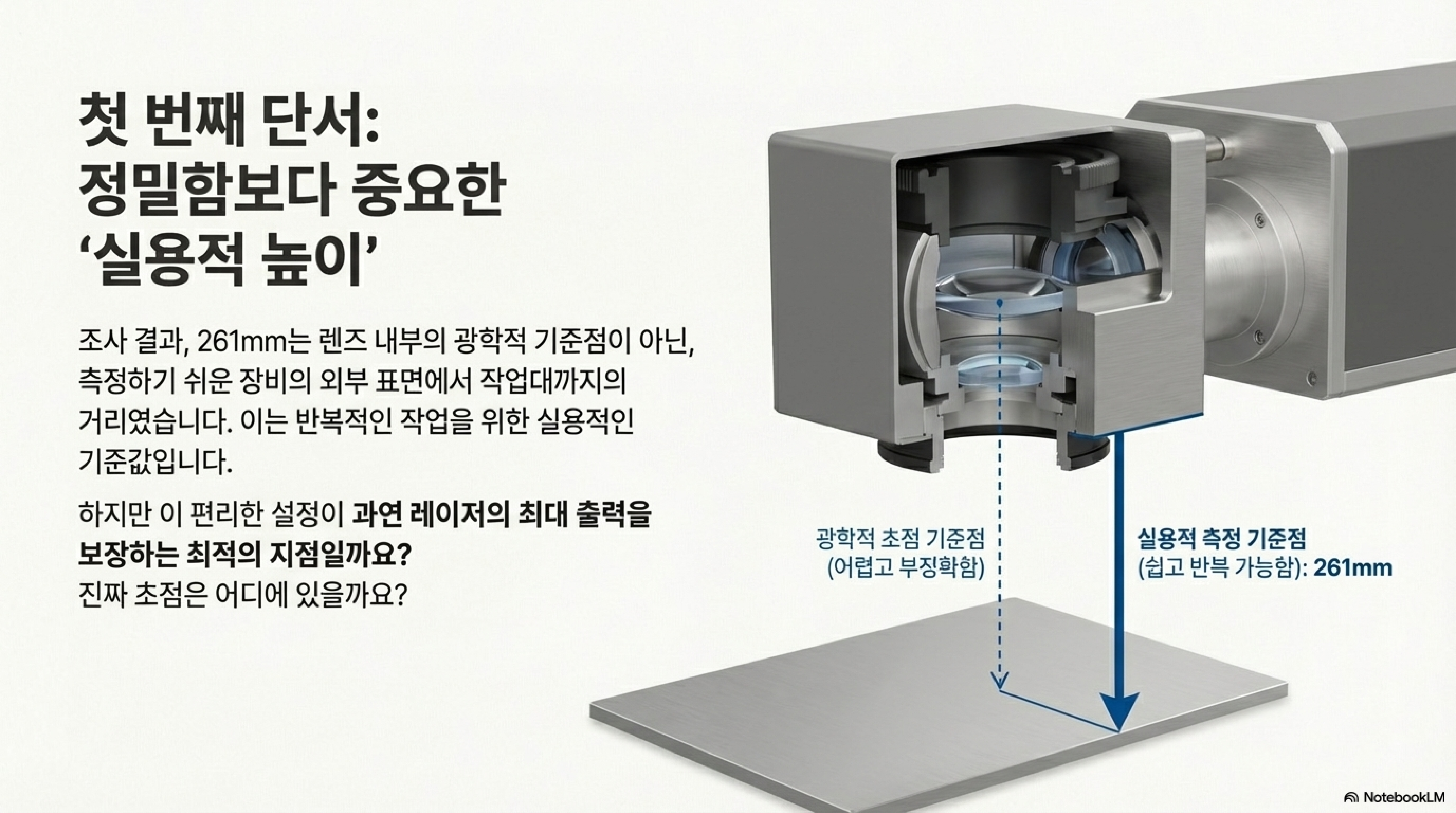

그렇다면 이 불일치는 왜 발생하는 것일까요? 기술적 오류가 아니라, 사용자를 위한 사려 깊은 실용적 설계의 결과입니다. 렌즈 내부의 보이지 않는 지점에서부터 거리를 재는 것은 비실용적이기 때문에, 제조사들은 기계 외부의 고정된 기준면에서 작업대까지의 거리를 측정하는 훨씬 쉬운 방법을 제공합니다. 그들은 테스트를 통해 최적의 초점 위치를 찾은 뒤, 그 위치에 해당하는 외부 측정값을 사용자에게 알려주는 것입니다. 즉, 우리가 보는 초점 거리는 복잡한 계산 없이 누구나 쉽게 완벽한 초점을 맞출 수 있도록 고안된 '실용적인 치수'인 셈입니다.

"그것은 실제 초점 거리라기보다는 실용적인 치수입니다. 그들은 테스트를 통해 초점을 맞춘 다음, 테이블과 그 면 사이의 치수가 얼마인지 명시하는 것이죠."

2. 레이저 빔은 균일한 에너지의 '벽'이 아닌, 에너지의 '산'이다

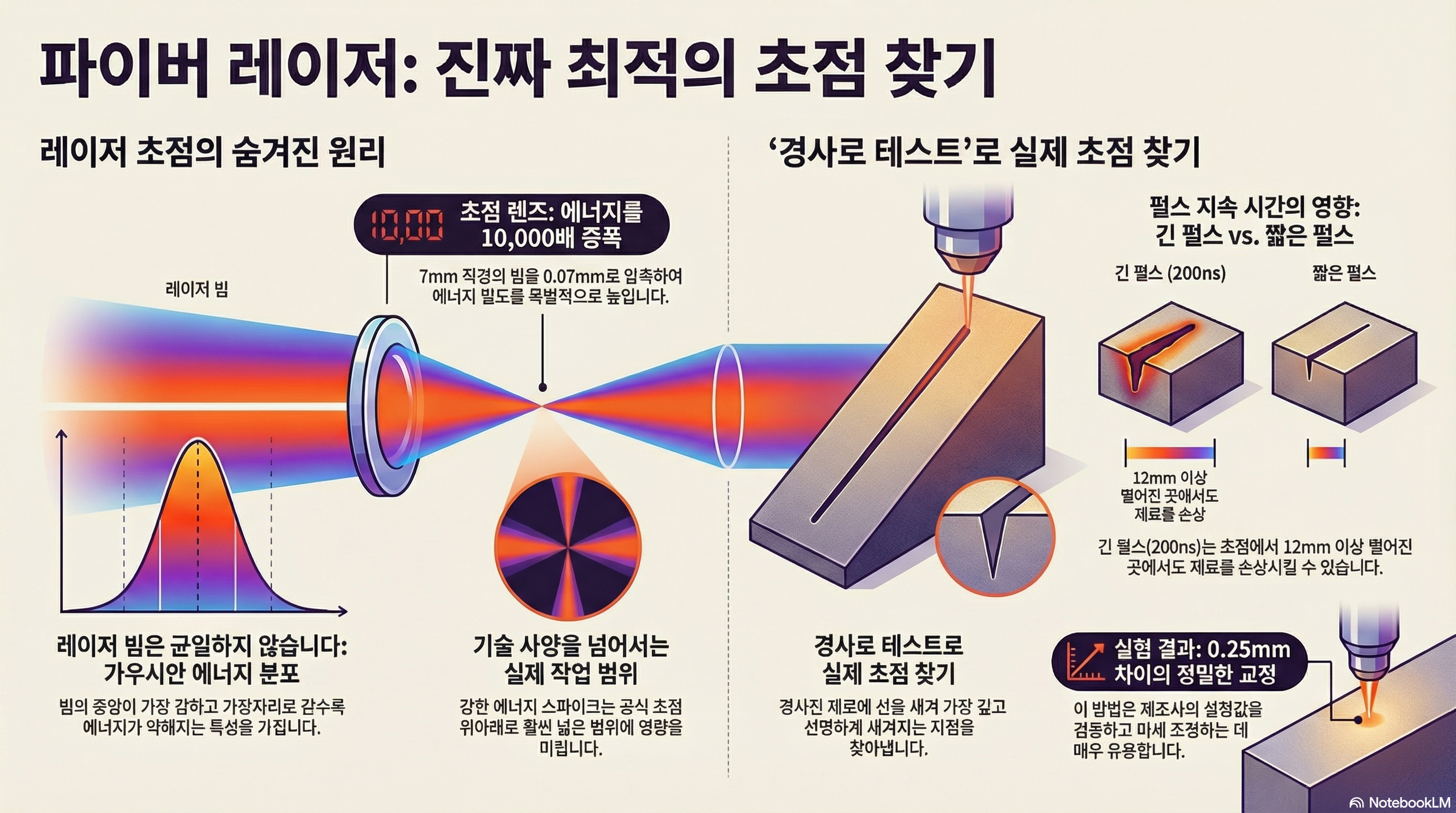

레이저 빔을 빛의 칼날처럼 균일한 에너지를 가진 평면으로 상상하기 쉽습니다. 하지만 실제 에너지 분포는 평평한 벽이 아니라, 중심이 가장 높고 가장자리로 갈수록 완만해지는 '산'과 같습니다. 과학계에서는 이를 '가우시안 분포(Gaussian distribution)'라고 부릅니다.

빔의 중심부는 에너지가 가장 강하고, 가장자리로 갈수록 약해집니다. 이 때문에 레이저는 완벽하게 네모난 홈을 파는 대신, 중심이 가장 깊은 원뿔 형태의 흔적을 남깁니다.

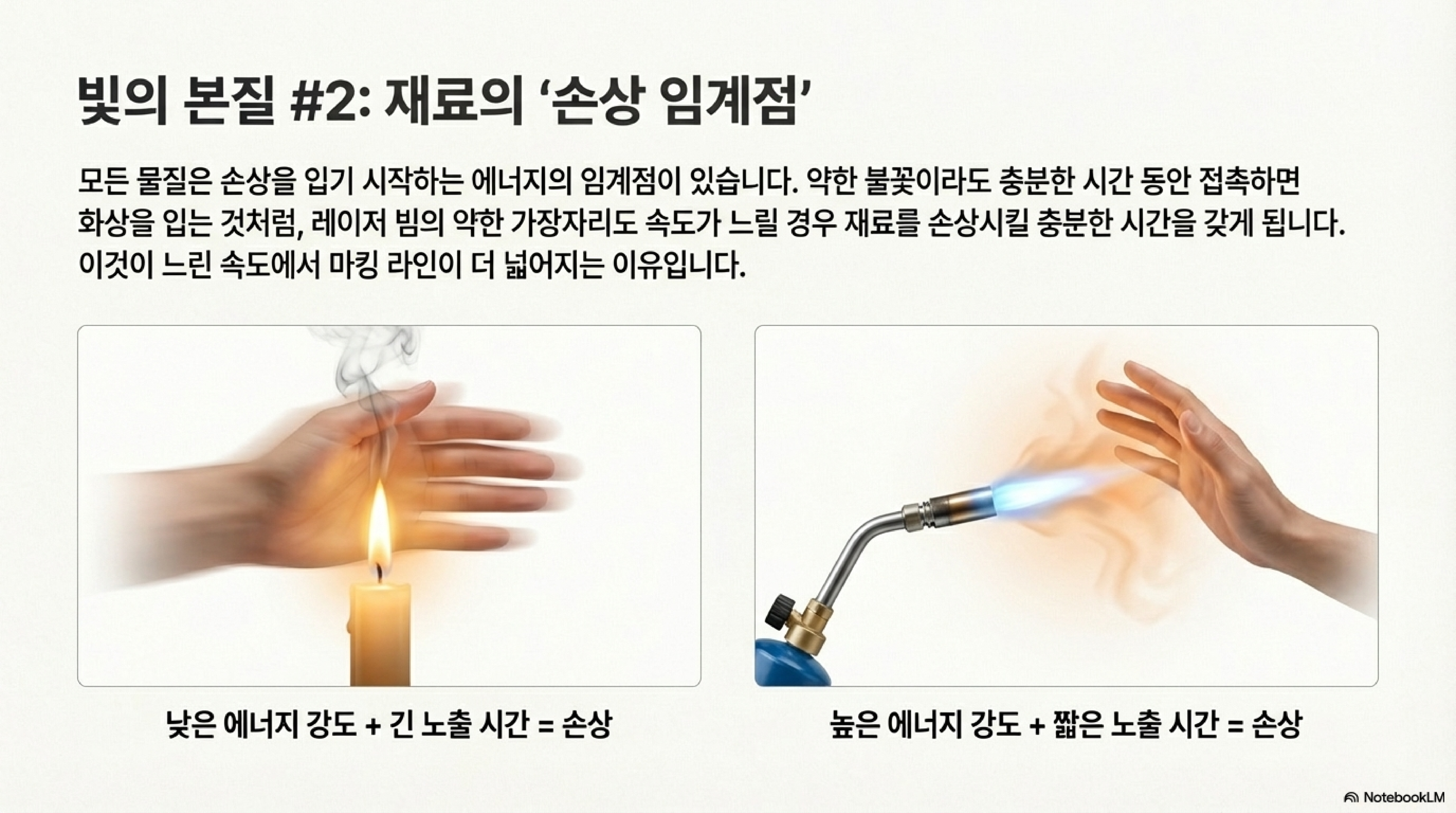

이 에너지 '산'의 원리를 이해하면 작업 속도의 중요성도 명확해집니다. 약한 촛불에 손을 빠르게 스치면 아무렇지 않지만, 천천히 통과시키면 화상을 입는 것과 같습니다. 레이저도 마찬가지입니다. 느린 속도로 작업하면, 빔의 약한 가장자리 부분조차도 재료의 '손상 임계값(damage threshold)'을 넘을 만큼 충분한 에너지가 축적될 시간을 갖게 됩니다. 그 결과, 레이저가 지나간 자리는 더 넓어집니다. 반면, 속도를 높이면 빔의 가장 강력한 중심부만이 재료에 흔적을 남길 수 있게 됩니다.

이제 우리는 레이저 에너지의 형태를 이해했습니다. 그렇다면 이 에너지의 산이 그토록 엄청난 높이를 갖게 되는 비결은 무엇일까요?

3. 렌즈는 에너지를 10,000배 증폭시키는 '압축기'와 같다

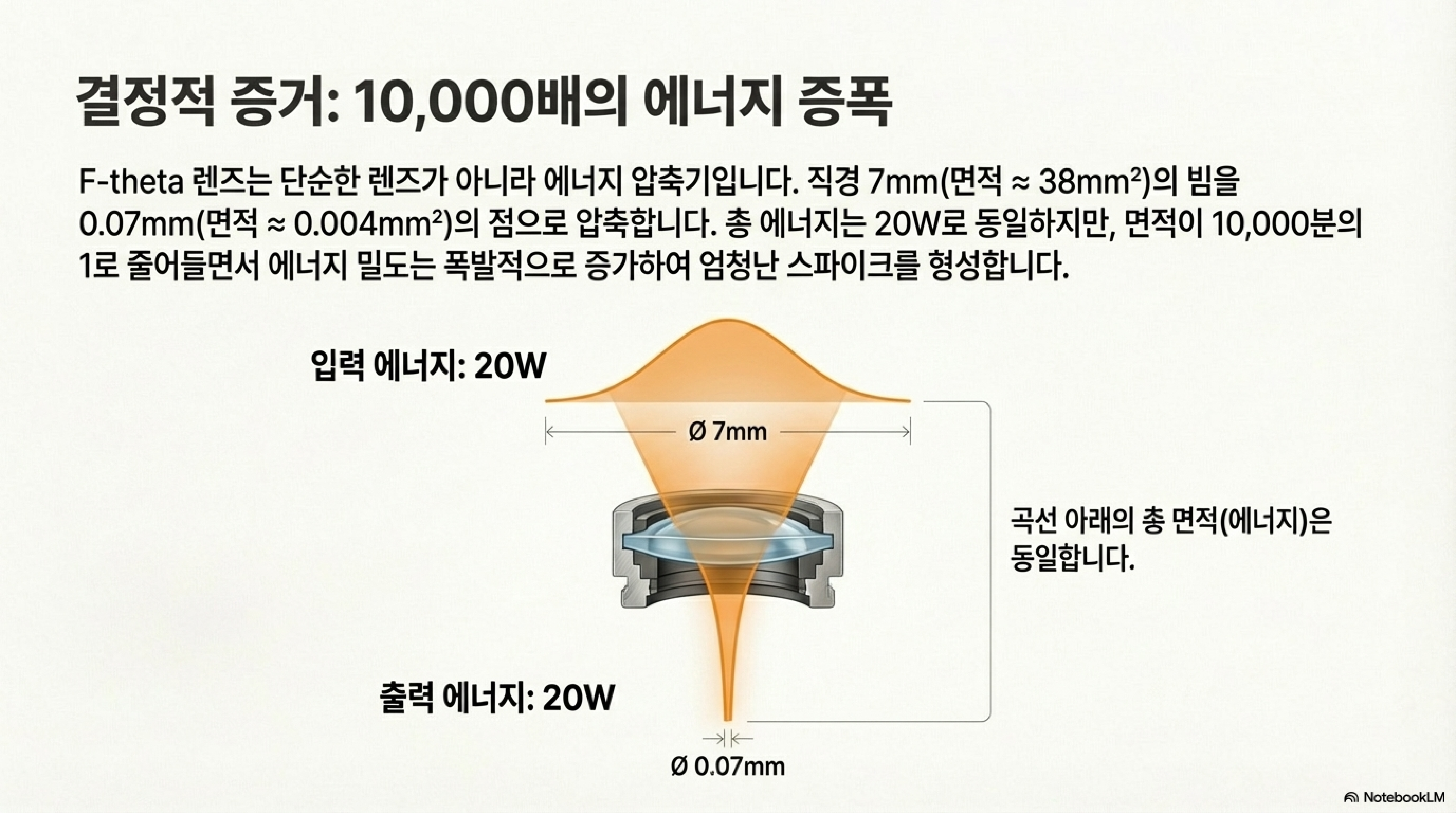

파이버 레이저가 그토록 강력한 힘을 발휘하는 비밀은 바로 F-세타 렌즈에 있습니다. 이 렌즈는 넓게 퍼져 나오는 레이저 빔을 아주 작은 한 점으로 압축하며, 이 과정에서 에너지 밀도를 폭발적으로 증가시킵니다.

예를 들어, 직경 7mm(면적 약 38mm²)의 레이저 빔이 렌즈를 통과하며 직경 0.07mm(면적 약 0.004mm²)의 점으로 압축된다고 가정해 봅시다. 이 간단한 압축 과정에서 에너지 밀도는 무려 10,000배나 증폭됩니다.

이 숫자를 잠시 음미해 보십시오. 이것이 바로 모든 파이버 레이저의 심장에 자리한, 평범한 빛줄기를 엄청난 힘을 가진 도구로 바꾸는 우아하고도 강력한 물리 법칙입니다.

이 개념을 시각적으로 이해하기 위해, 물이 채워진 신축성 있는 실리콘 튜브를 상상해 보세요. 튜브를 양쪽으로 잡아당기면 내부 통로가 좁아지면서, 튜브 안의 수위(에너지 레벨)가 눈에 띄게 높아지는 것을 볼 수 있습니다. 같은 양의 '물'(에너지)이 훨씬 좁고 높은 형태로 압축되면서 그 '수압'(에너지 밀도)이 급격히 증가하는 것입니다. 레이저 렌즈도 동일한 원리로, 넓은 영역에 퍼져 있던 에너지를 아주 작은 점에 집중시켜 재료를 파괴할 만큼 강력한 '에너지 스파이크'를 만들어냅니다.

4. 실제 '작업 가능 깊이'는 사양서의 수치를 훨씬 뛰어넘는다

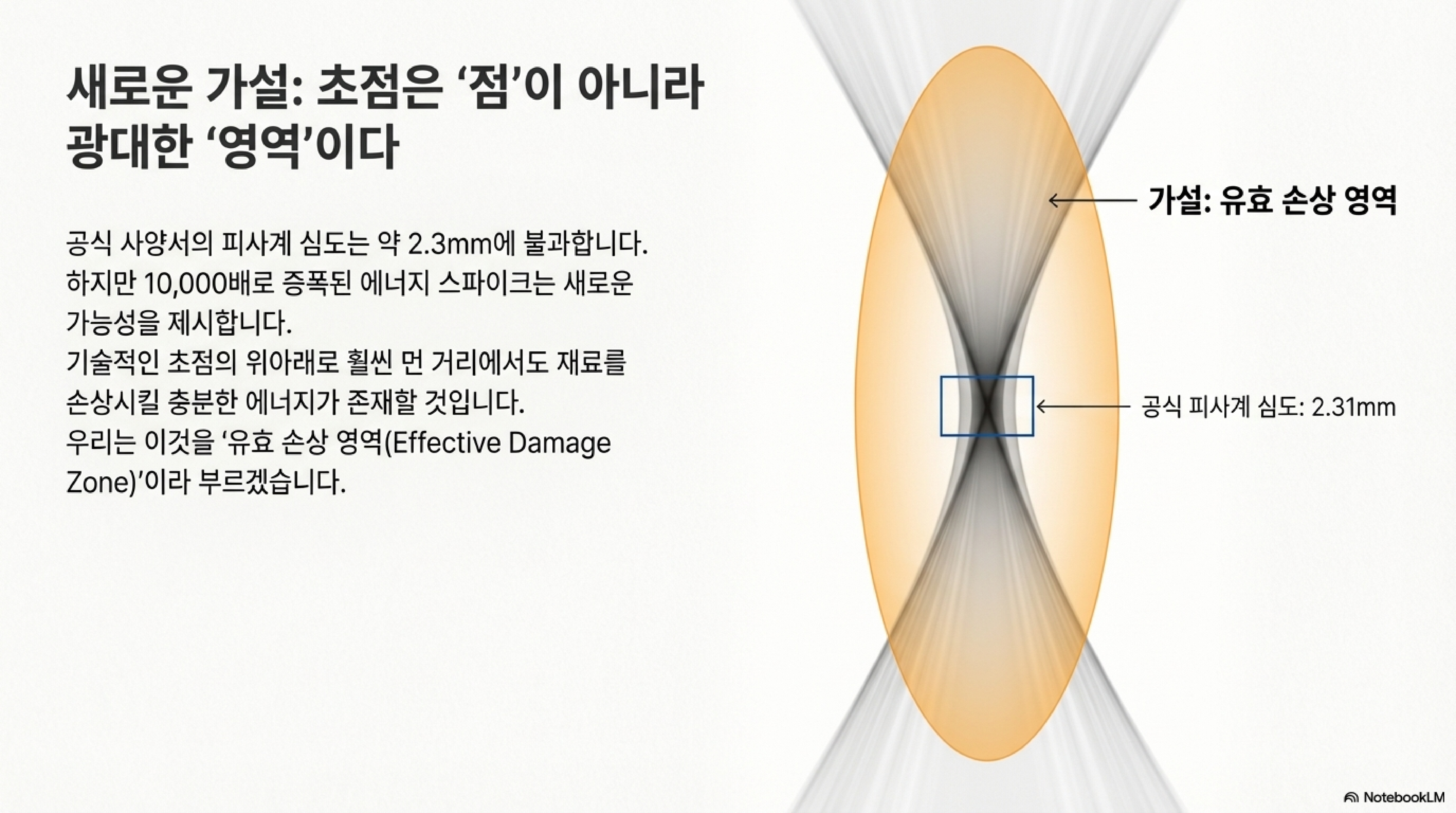

제조사의 사양서는 도구의 한계를 알려주는 지침서입니다. 하지만 만약 그 한계가 실제와 수십 배 차이가 난다면 어떨까요? 예를 들어, JPT사가 제시한 254mm 렌즈의 공식 '피사계 심도(depth of field)', 즉 초점이 유효한 범위는 고작 2.31mm(초점 기준 ±1.1mm)에 불과합니다.

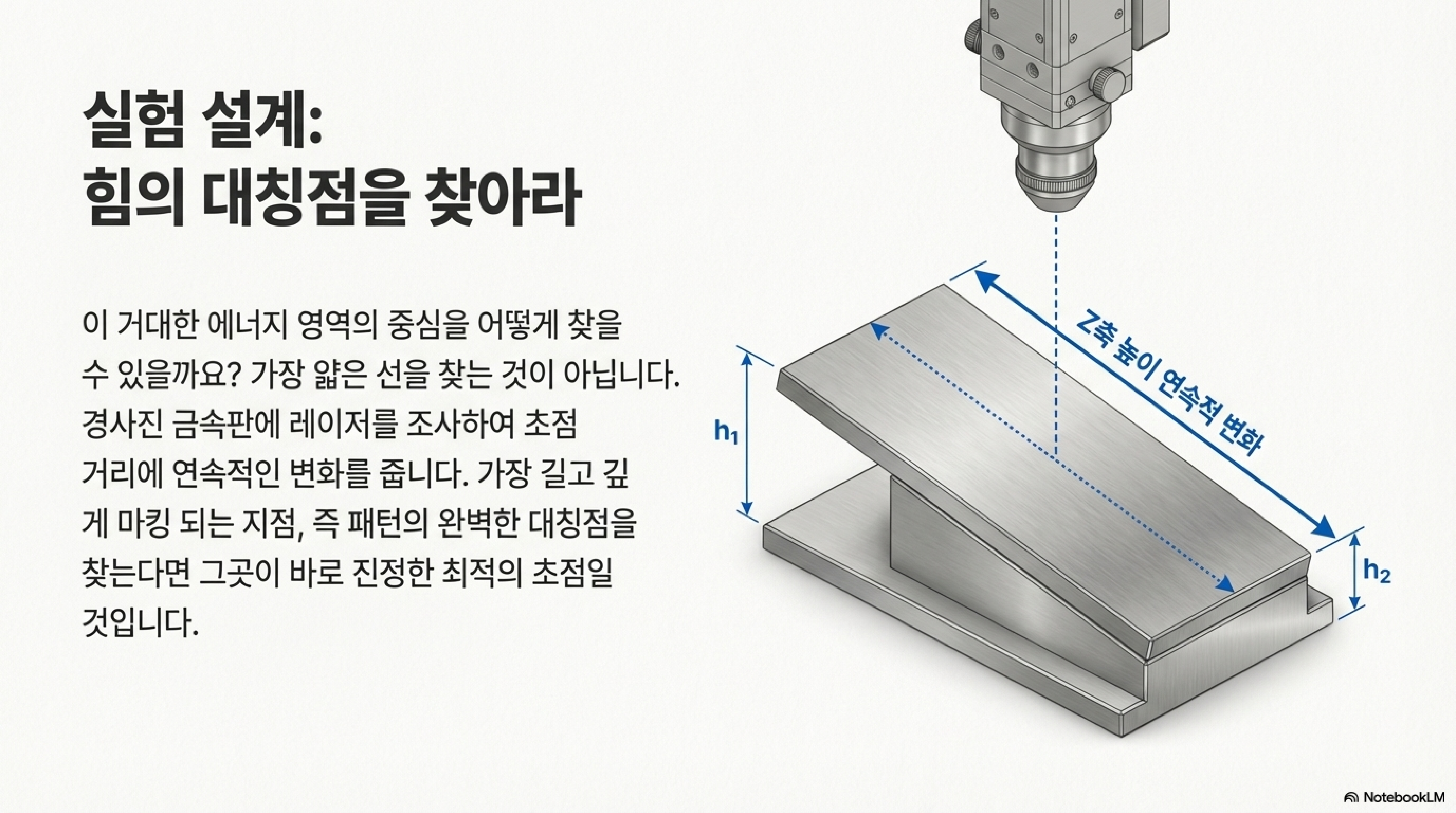

하지만 실제 실험 결과는 이 보수적인 수치가 현실과 완전히 다르다는 것을 보여줍니다. 초점 위치에서 10mm, 15mm, 심지어 그 이상 떨어진 곳에서도 레이저 빔은 재료 표면에 손상을 입힐 만큼 충분한 에너지를 유지하고 있었습니다. 이 놀라운 현상은 바로 앞서 설명한 10,000배의 에너지 증폭이 낳은 직접적인 결과입니다. 초점에서의 에너지가 워낙 막강하기 때문에, 초점에서 한참 벗어난 지점에서도 재료의 손상 임계값을 넘는 '괴물 같은 에너지 스파이크'가 남아있는 것입니다. 레이저의 실제 작업 범위는 사양서의 숫자를 아득히 뛰어넘습니다.

5. '펄스 길이'가 길수록 에너지의 '우물'은 더 깊어진다

레이저가 에너지를 방출하는 시간을 '펄스 길이'라고 하며, 보통 나노초(10억 분의 1초) 단위로 측정됩니다. 이 찰나의 시간이 작업 결과에 얼마나 극적인 차이를 만드는지 보여주는 실험 결과는 마지막 놀라움을 선사합니다. 펄스 길이를 바꾸는 것은 단순히 표면을 적시는 것과 그 자리에 깊은 '에너지의 우물'을 파는 것의 차이와 같습니다.

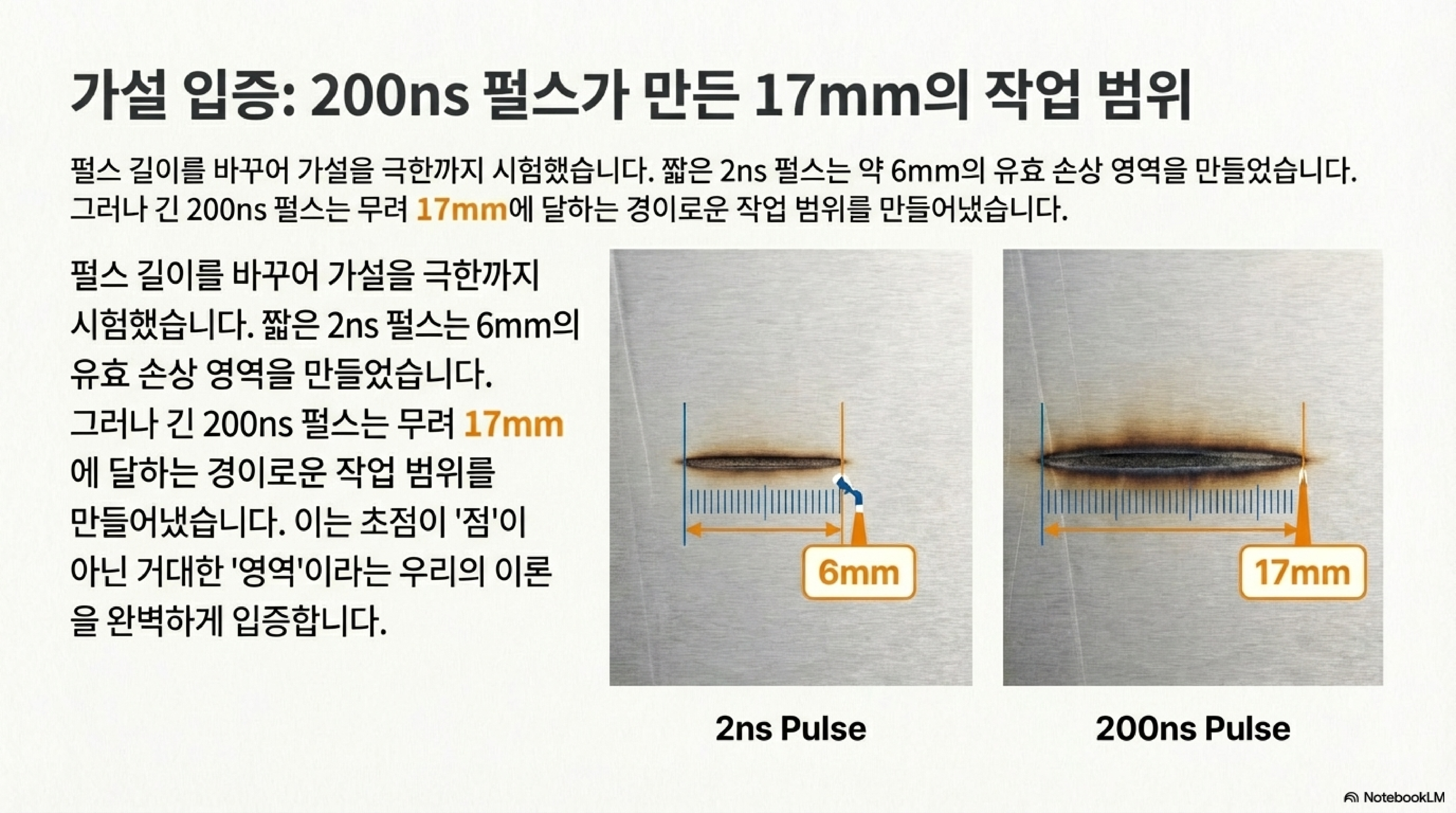

두 가지 다른 펄스 길이로 동일한 실험을 진행했습니다.

짧은 펄스 (2 나노초): 스테인리스 스틸 표면 위 6mm 지점에 도달하자 힘을 거의 잃었습니다.
긴 펄스 (200 나노초): 초점 위치에서 무려 12mm 이상 떨어진 곳에서도 마치 표면을 작은 볼핀 해머로 두드린 듯한 강한 손상을 일으켰고, 심지어 17mm 거리에서도 여전히 에너지가 남아있었습니다.

이 결과는 긴 펄스가 에너지를 훨씬 더 깊고 넓은 범위에 걸쳐 전달한다는 것을 명확히 보여줍니다. 긴 펄스는 마치 한 지점에 소방 호스를 더 오래 겨누는 것과 같습니다. 단순히 표면을 적시는 것을 넘어, 재료 깊숙이 에너지의 '우물'을 파고드는 것입니다. 이는 작업의 종류와 재료에 따라 펄스 길이가 얼마나 중요한 변수가 될 수 있는지를 시사합니다.

"긴 나노초 펄스가 실제로 초점을 훨씬 벗어난 아래쪽까지 영향을 미치는 것으로 보입니다."

--------------------------------------------------------------------------------

결론: 생각을 남기는 마무리

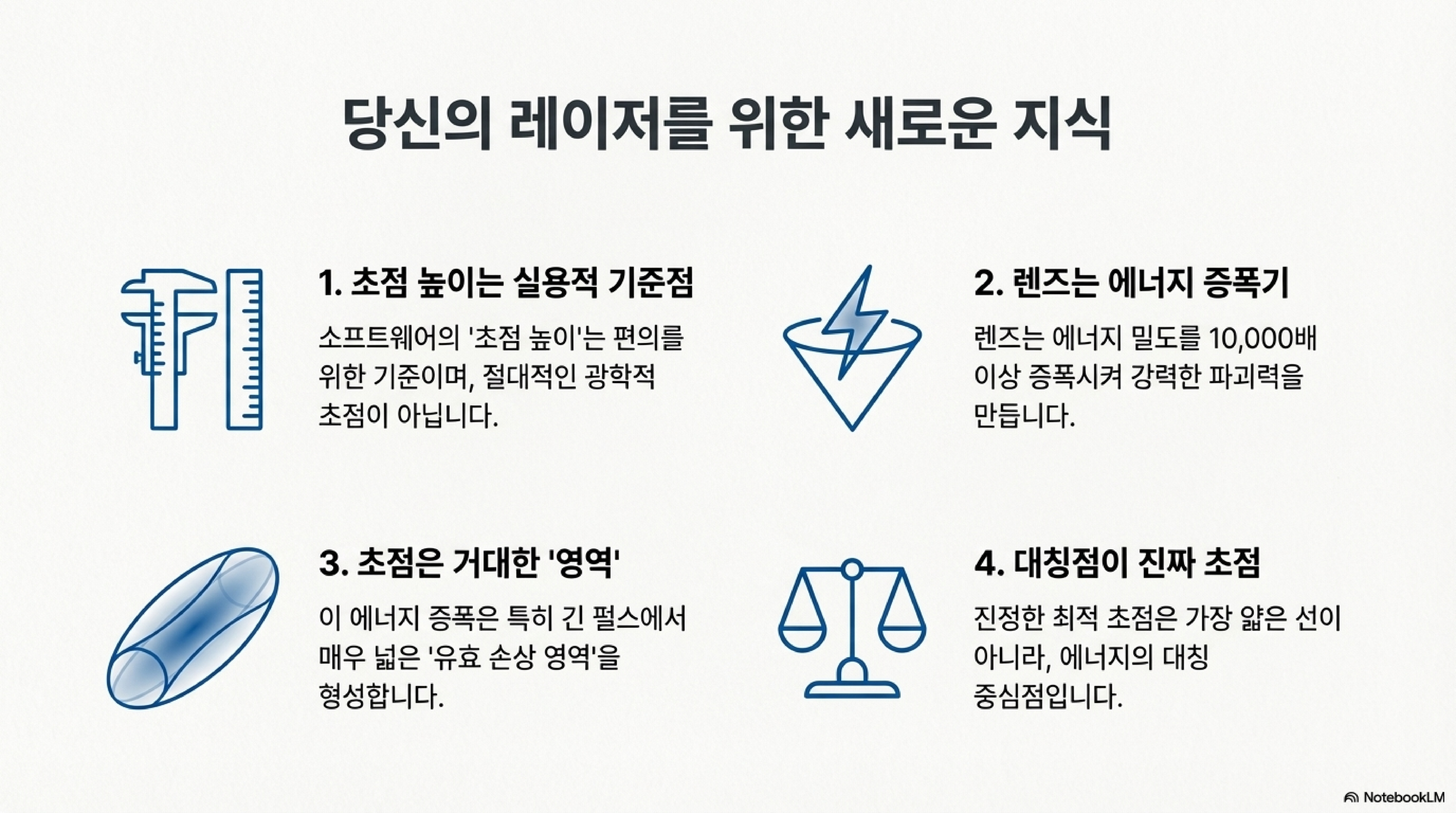

오늘 우리는 레이저의 '초점'이 단순한 점이 아님을 확인했습니다. 그것은 하나의 강력하고 통일된 개념으로 설명할 수 있는, 역동적인 3차원의 에너지 영역입니다.

레이저의 '초점'은 하나의 점이 아니라, 입체적인 **에너지의 창(Spear)**입니다. 그 창끝의 위치는 사용자의 편의를 위한 **실용적인 '초점 거리'(사실 1)**로 정의됩니다. 그 창의 단면은 중심이 가장 강력한 에너지의 '산'(사실 2) 형태를 띱니다. 그 창이 가진 경이로운 힘과 길이는 10,000배의 에너지 압축(사실 3)(사실 4). 그리고 우리는 **펄스 길이(사실 5)**를 조절함으로써 이 에너지의 창을 놀라운 깊이까지 확장시킬 수 있다는 것을 확인했습니다.

우리가 당연하게 여기는 또 다른 기술들 속에는 이처럼 우리가 모르는 어떤 놀라운 과학이 숨어있을까요?
