당신의 CO2 레이저 빔에 대해 몰랐던 놀라운 진실 5가지

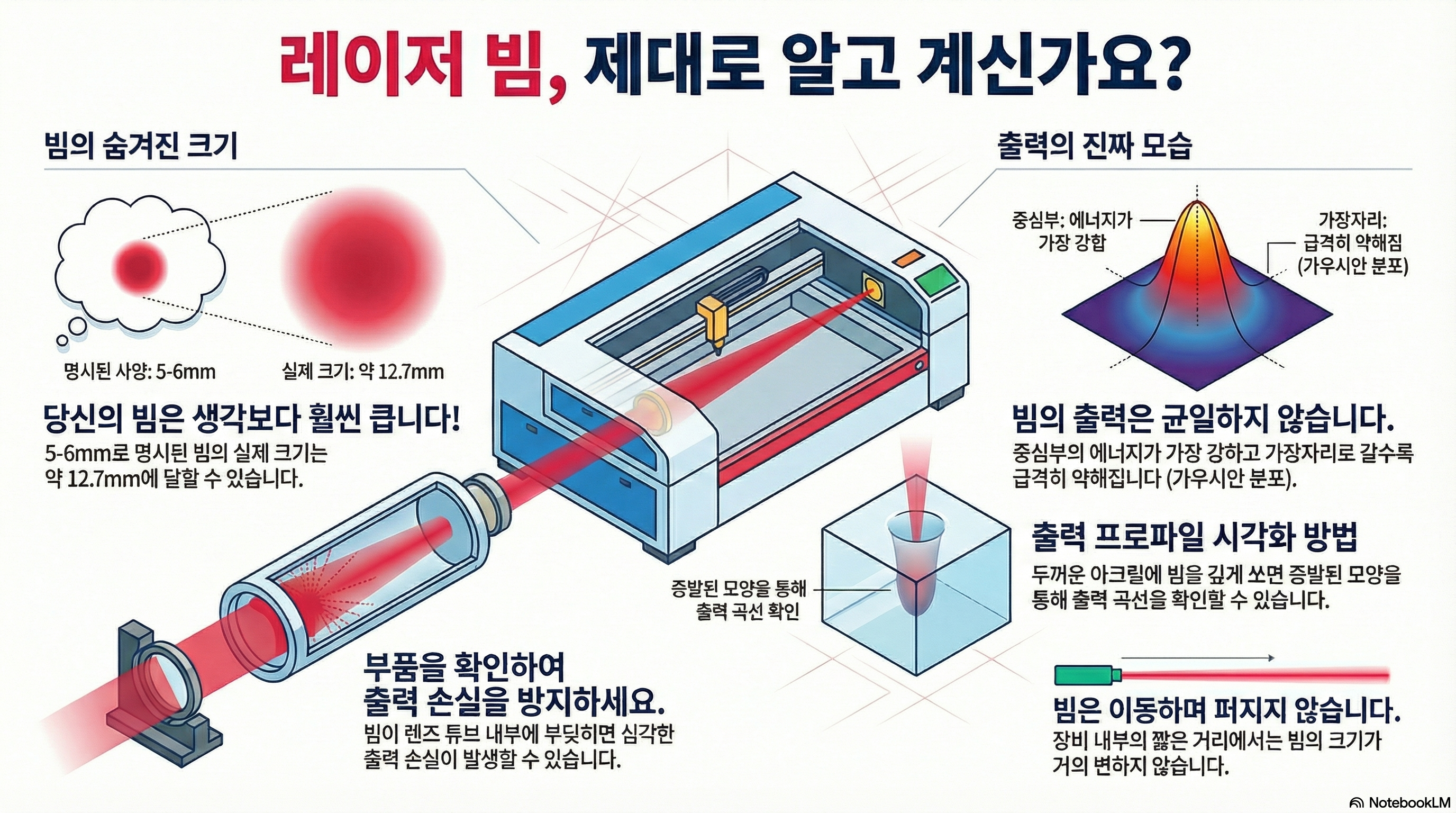

서론: 보이지 않는 힘의 비밀

많은 레이저 커터 사용자들이 기계의 성능을 극한까지 끌어올리기 위해 다양한 설정을 시도합니다. 하지만 정작 가장 중요한 도구인 레이저 빔의 실제 물리적 특성에 대해서는 잘 모르는 경우가 많습니다. 당신이 설정한 출력과 속도가 전부가 아니라면 어떨까요? 만약 보이지 않는 레이저 빔의 크기, 모양, 에너지 분포가 결과물에 결정적인 영향을 미치고 있다면요?

이 글에서는 제가 수많은 경험을 통해 확인한, 레이저 빔 그 자체에 대한 놀랍고도 중요한 통찰 5가지를 공유하고자 합니다. 이 진실들을 알고 나면, 당신은 당신의 기계를 전혀 새로운 시각으로 바라보게 될 것입니다.

--------------------------------------------------------------------------------

1. 당신의 레이저 빔은 사양보다 훨씬 큽니다

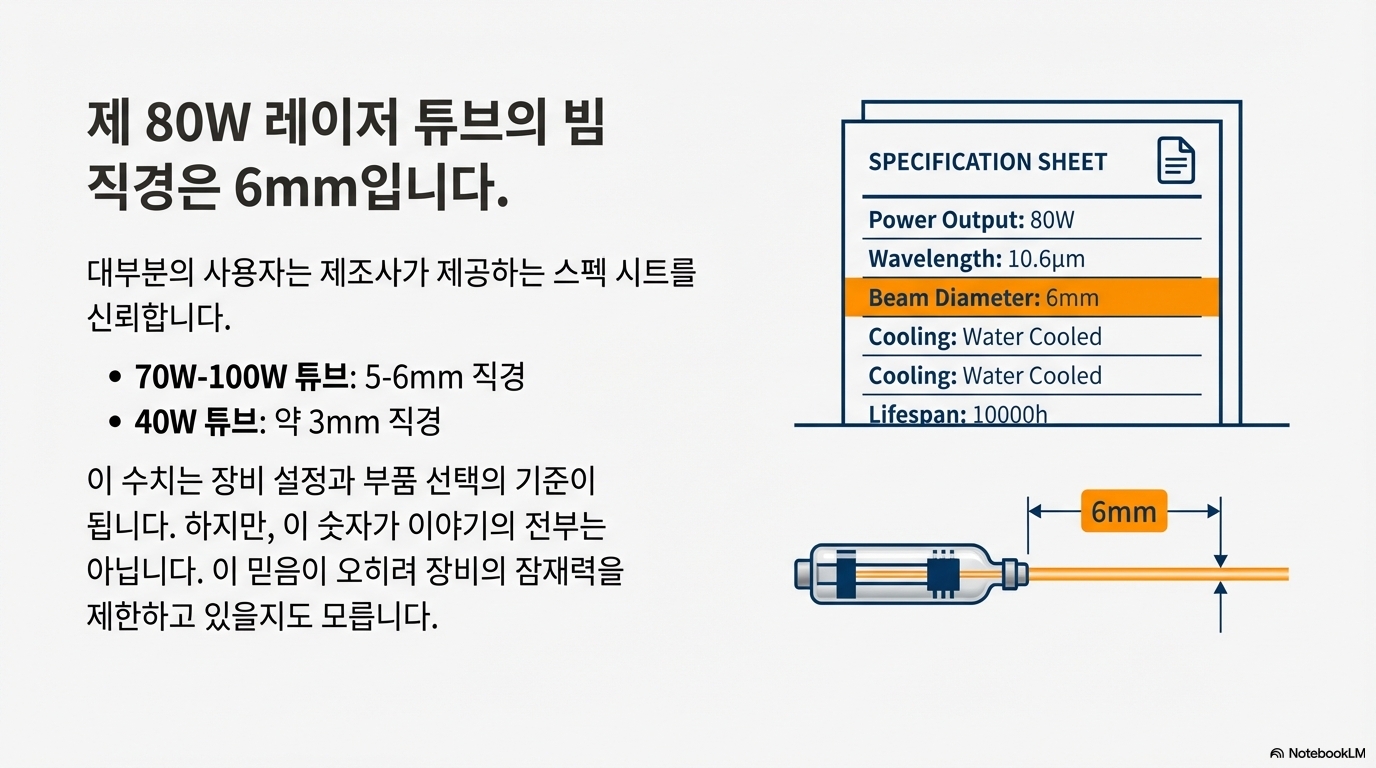

대부분의 사용자는 자신의 레이저 튜브 사양서에 명시된 빔 직경(예: 70W 튜브의 경우 5-6mm)을 그대로 믿습니다. 하지만 이는 실제와는 큰 차이가 있습니다. 놀랍게도, 당신의 빔은 그보다 훨씬 큽니다.

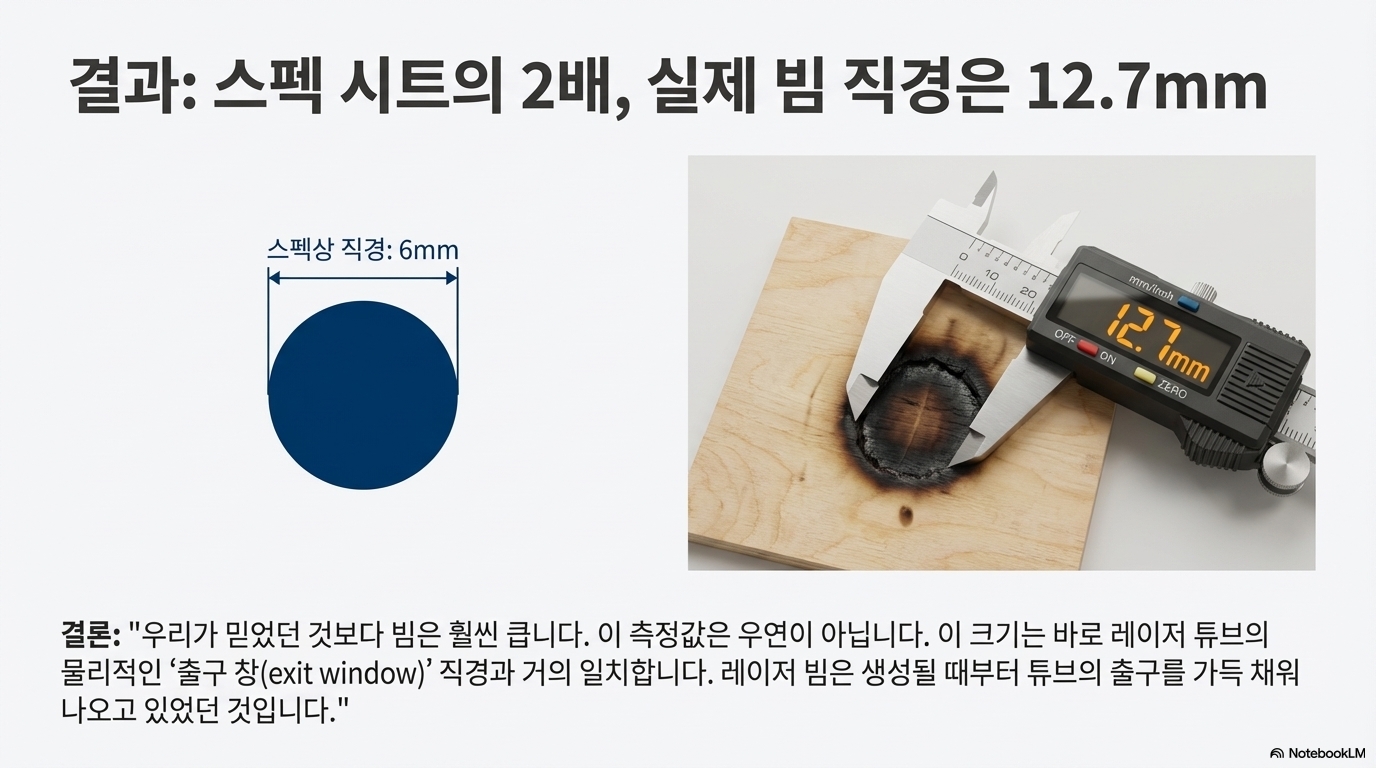

• 실제 70W 튜브에서 나오는 빔을 측정해보면, 그 직경은 5-6mm가 아니라 튜브의 **물리적인 출구 창(exit window) 크기인 12.7mm(0.5인치)**에 가깝게 측정됩니다. 이는 빔이 하드웨어가 허용하는 최대 구경을 거의 가득 채워서 나오고 있다는 뜻입니다.

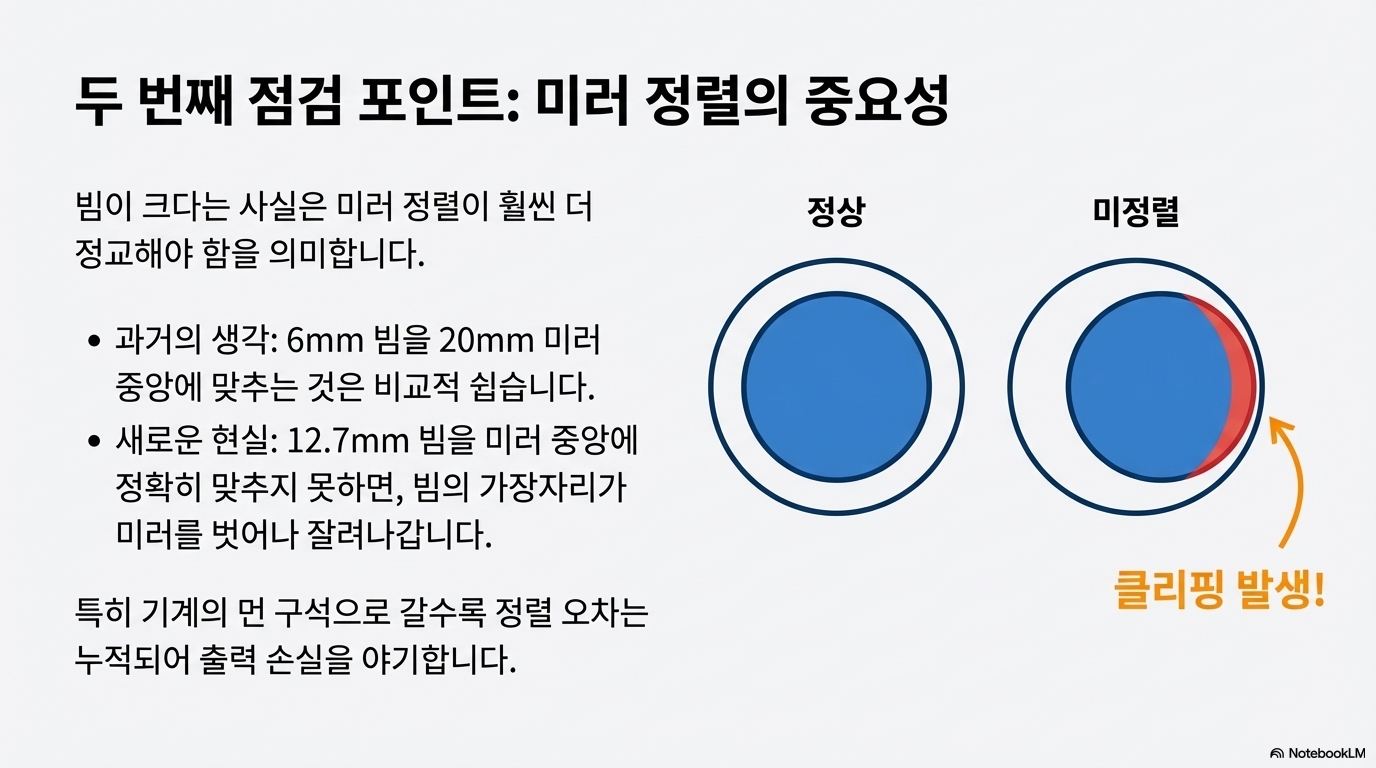

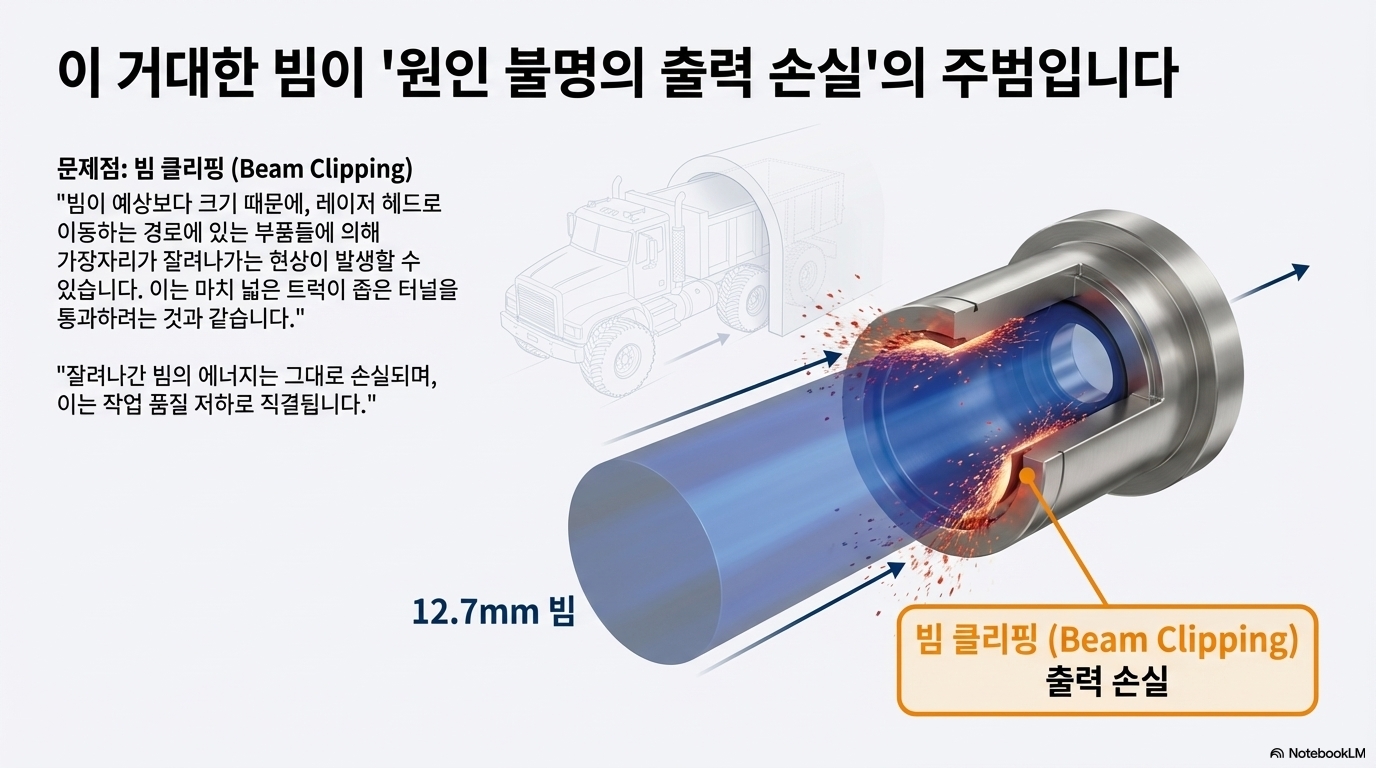

• 이것이 왜 중요할까요? 빔의 실제 크기를 모른 채 5-6mm라고 가정하면, 레이저 헤드로 향하는 경로의 렌즈 튜브나 미러 마운트 같은 부품에서 빔이 잘리는(clipping) 현상이 발생할 수 있습니다. 이는 곧 심각한 출력 손실로 이어지며, 기계가 제 성능을 발휘하지 못하는 직접적인 원인이 됩니다.

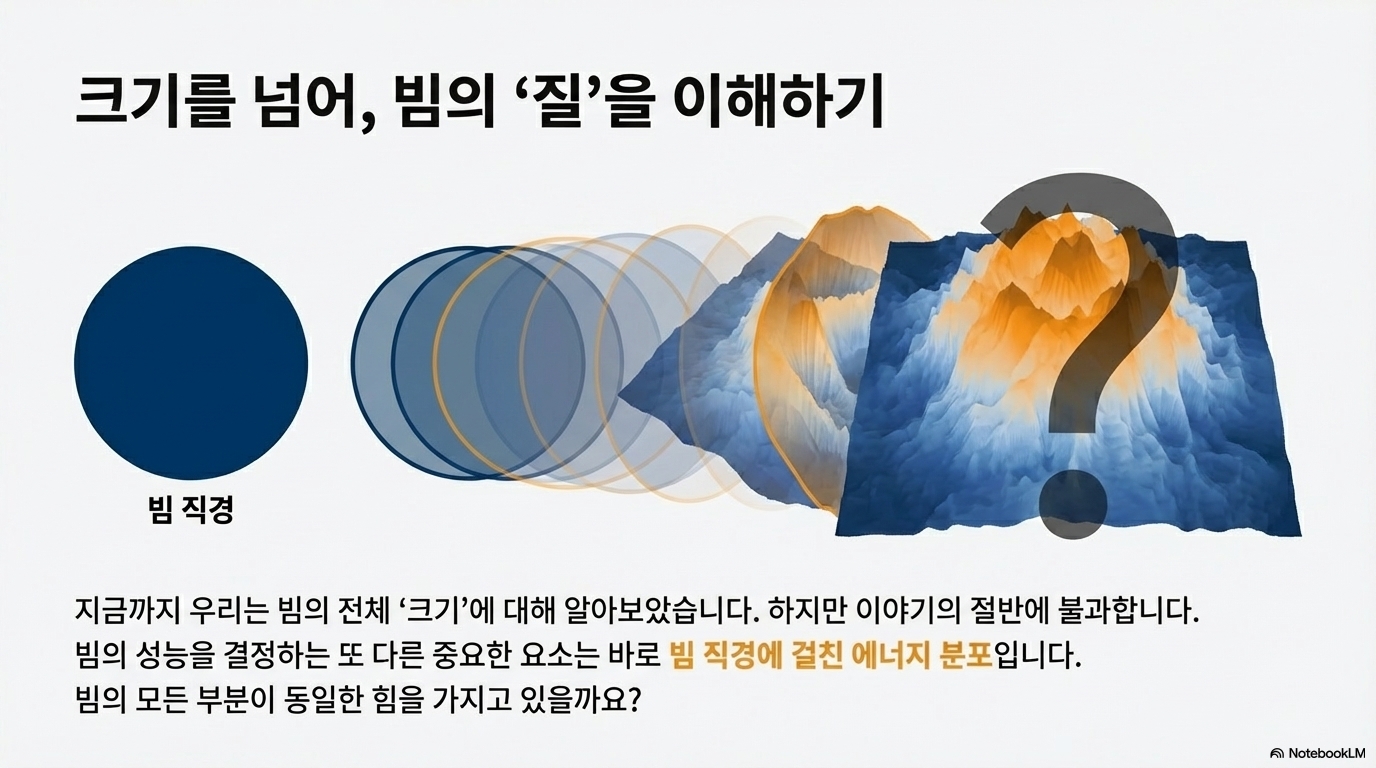

2. 빔의 힘은 균일하지 않습니다: 가우시안 에너지 분포

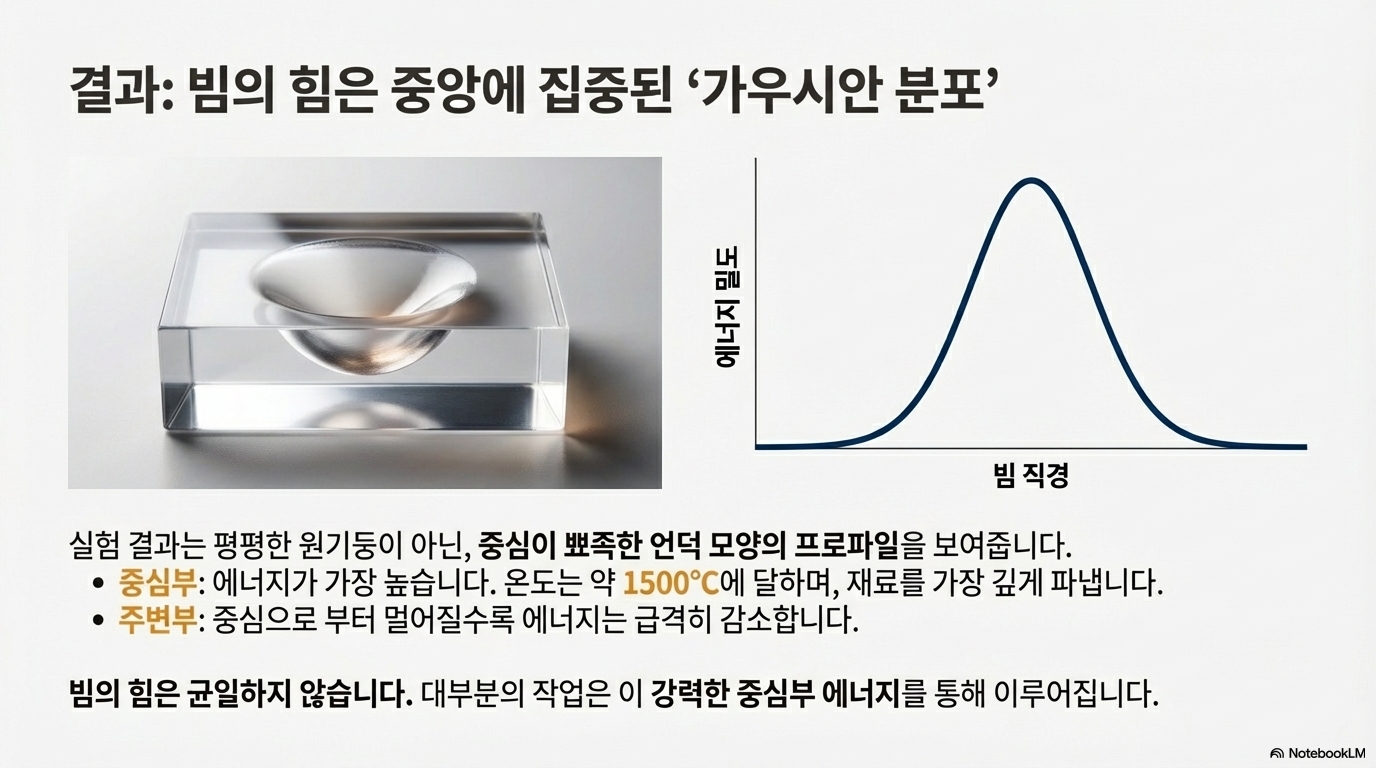

레이저 빔은 손전등 불빛처럼 에너지가 전체 면적에 고르게 퍼져 있지 않습니다. 실제로는 중심부의 에너지 밀도가 가장 높고 가장자리로 갈수록 급격히 약해지는 '가우시안 분포(Gaussian distribution)' 특징을 가집니다.

• 이 독특한 에너지 프로파일은 두꺼운 아크릴 조각으로 직접 확인할 수 있습니다. 아크릴에 레이저 열을 가하면 액체 상태를 거치지 않고 곧바로 증기(가스)로 변해 날아가는 '승화(sublimation)' 현상이 일어납니다. 이 승화 작용으로 파인 구멍의 모양은 빔의 에너지 분포를 그대로 물리적으로 각인한 결과물입니다.

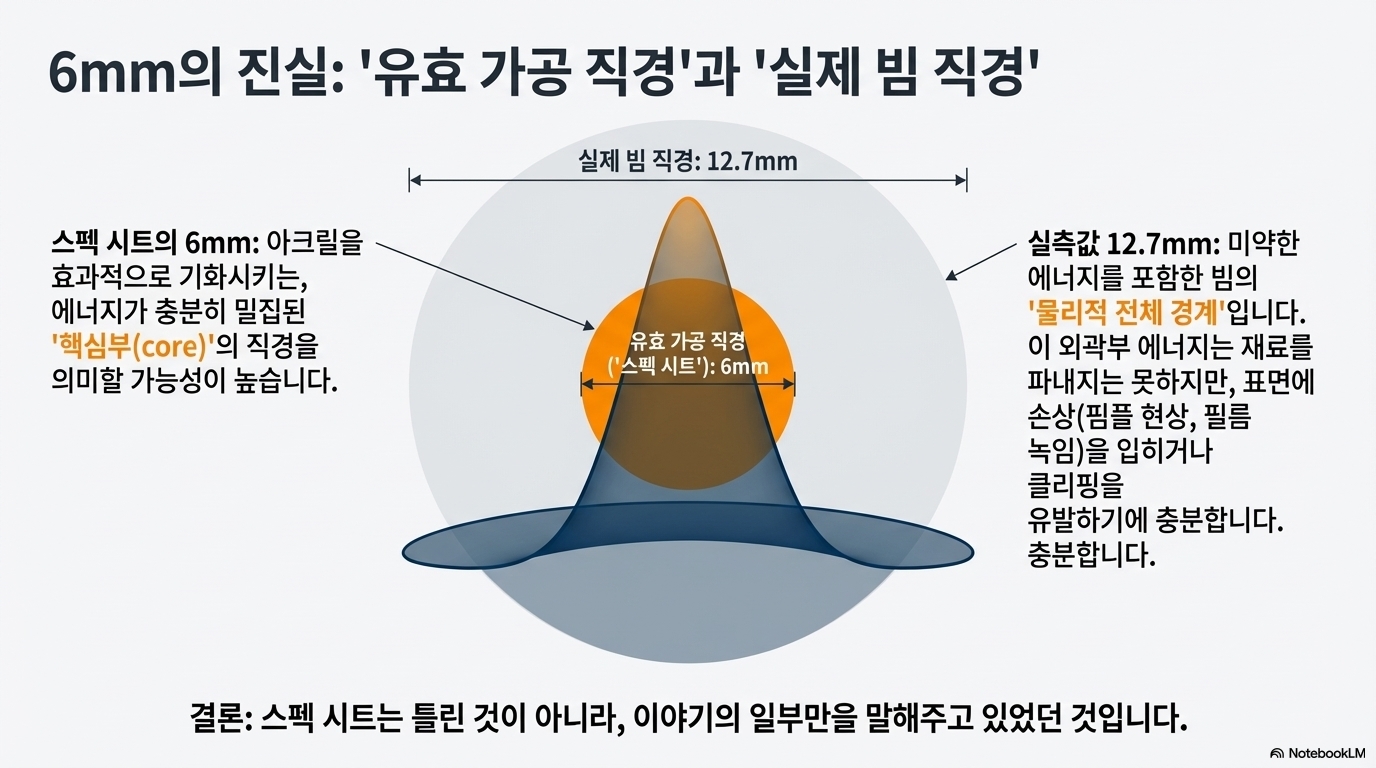

• 실험 결과는 더욱 놀랍습니다. 주된 침식은 직경 약 6mm 범위에서 멈추지만, 그 바깥인 직경 10mm 지점에서도 아크릴 표면에 미세한 손상(pimple)을 일으킬 정도의 에너지가 남아있음이 확인되었습니다. 이는 가우시안 분포의 '긴 꼬리'를 명확히 보여주며, 왜 미세한 각인 디테일이 뭉개지거나 절단면의 품질이 고르지 못할 수 있는지에 대한 핵심적인 단서가 됩니다. 빔 중심부의 온도는 섭씨 1300도짜리 열전대를 태워버릴 정도로 강력합니다.

재료의 침식량, 즉 증발량은 레이저 빔 자체의 에너지 밀도에 정비례합니다.

3. 기계가 스스로 출력을 저하 시키고 있을 수 있습니다

이제 앞선 두 가지 진실이 어떻게 치명적인 문제로 이어지는지 알아보겠습니다. 당신의 기계 부품이 의도치 않게 레이저 출력을 저하시키고 있을 가능성이 높습니다. 특히 렌즈 튜브의 내부 구멍(bore)이 실제 빔 직경보다 작다면 심각한 문제가 발생합니다.

• 가우시안 빔이 잘려나갈 때, 당신은 단순히 빔의 '가장자리'를 잃는 것이 아닙니다. 절단과 각인에 가장 결정적인 역할을 하는, 가장 뜨겁고 강력한 중심부 에너지의 일부를 잃게 되는 것입니다. 이는 성능에 불균형적으로 큰 손실을 초래합니다.

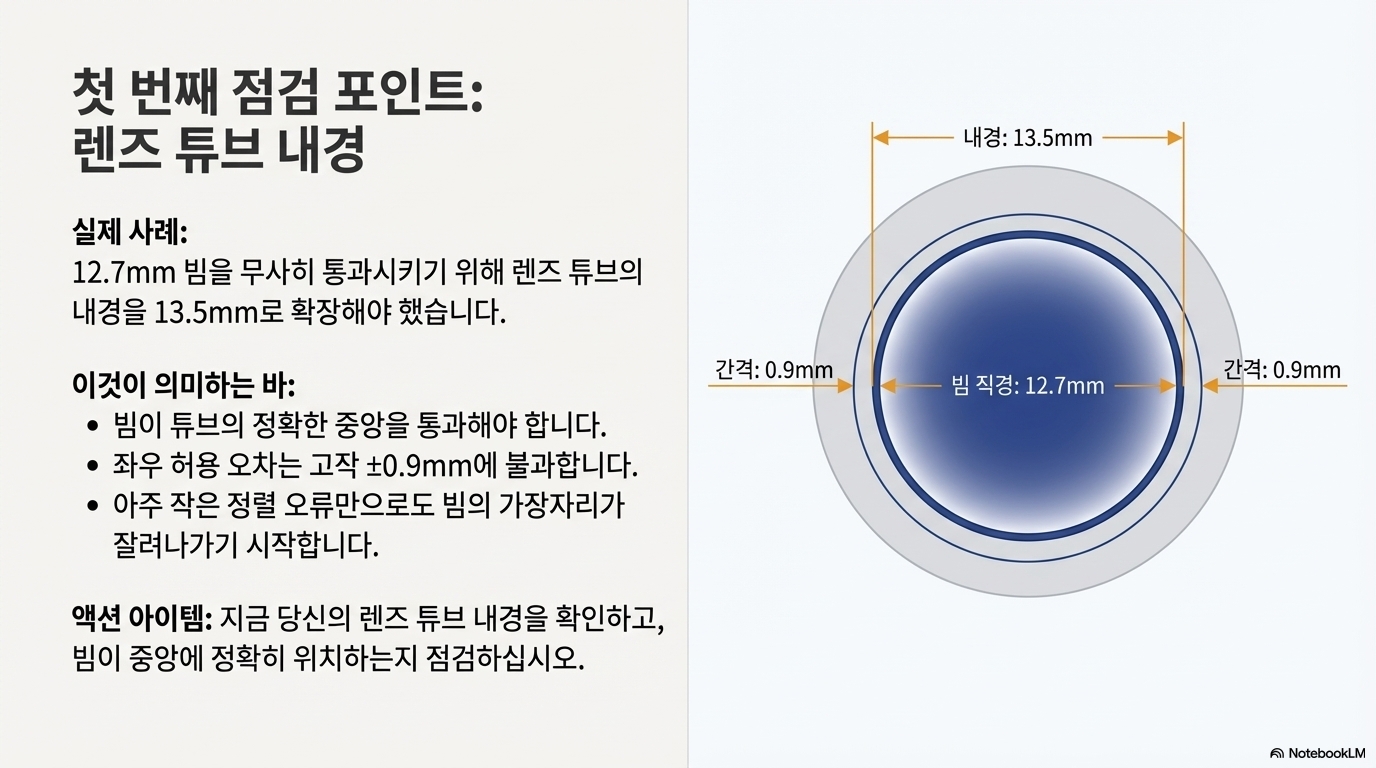

• 실제로 제 경우, 12.7mm 빔을 온전히 통과시키기 위해 렌즈 튜브의 구멍을 13.5mm로 직접 넓혀야만 했습니다. 이는 12.7mm의 빔이 13.5mm의 구멍 한가운데를 매우 정확하게 통과해야 한다는 의미입니다. 약간의 오차만으로도 출력 손실이 발생할 수 있는 아슬아슬한 공차입니다.
• 장비를 업그레이드한 후 출력이 손실되었다면, 다른 것을 의심하기 전에 가장 먼저 빔 경로의 병목 현상부터 점검하십시오. 이것이 당신이 반드시 확인해야 할 첫 번째 항목입니다.

4. 레이저 빔은 기계 내부에서 거의 퍼지지 않습니다

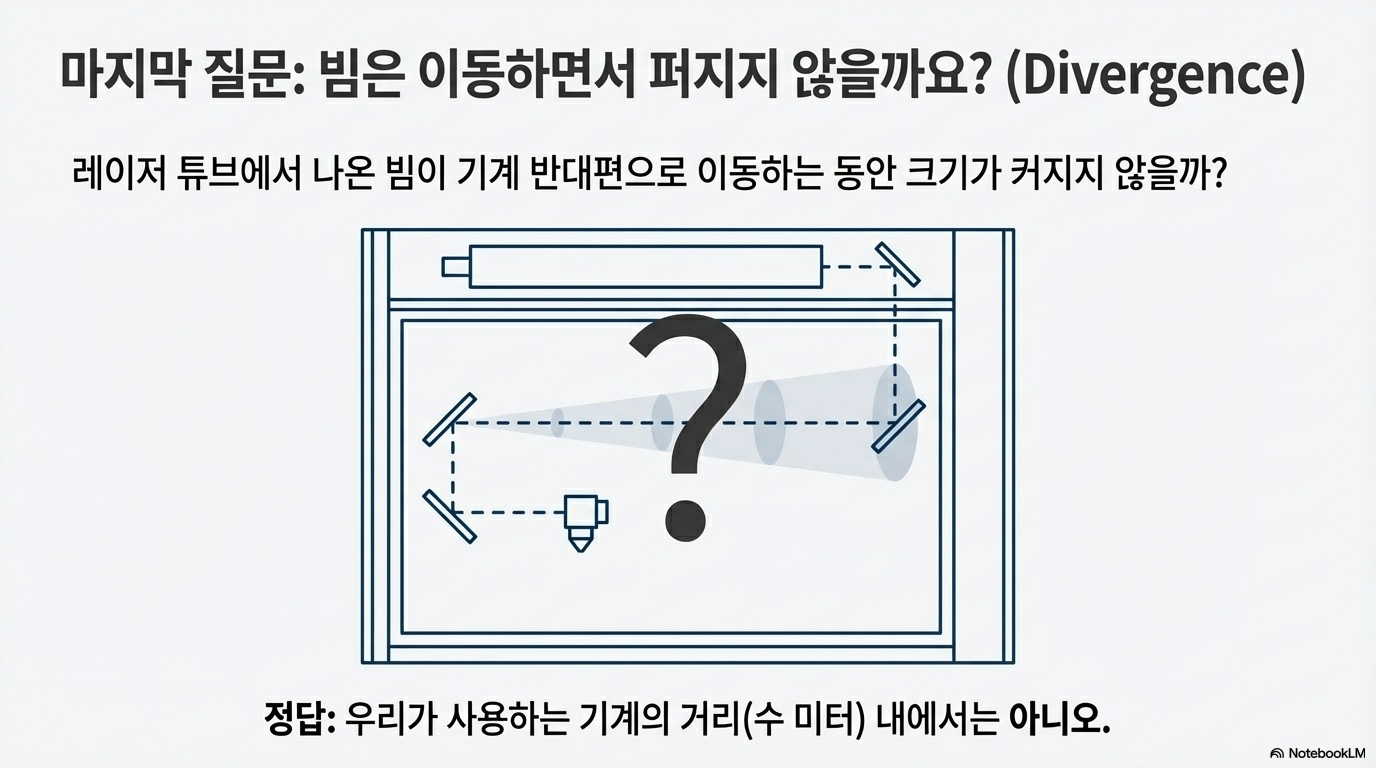

"레이저 빔이 튜브에서 나와 작업대 끝까지 몇 미터를 이동하는 동안 빛이 퍼져서 크기가 커지지 않을까?" 제가 자주 받는 질문 중 하나입니다. 대답은 '아니오'입니다. 일반적인 레이저 커터 내부의 거리에서는 빔의 발산(divergence)을 거의 무시할 수 있습니다.

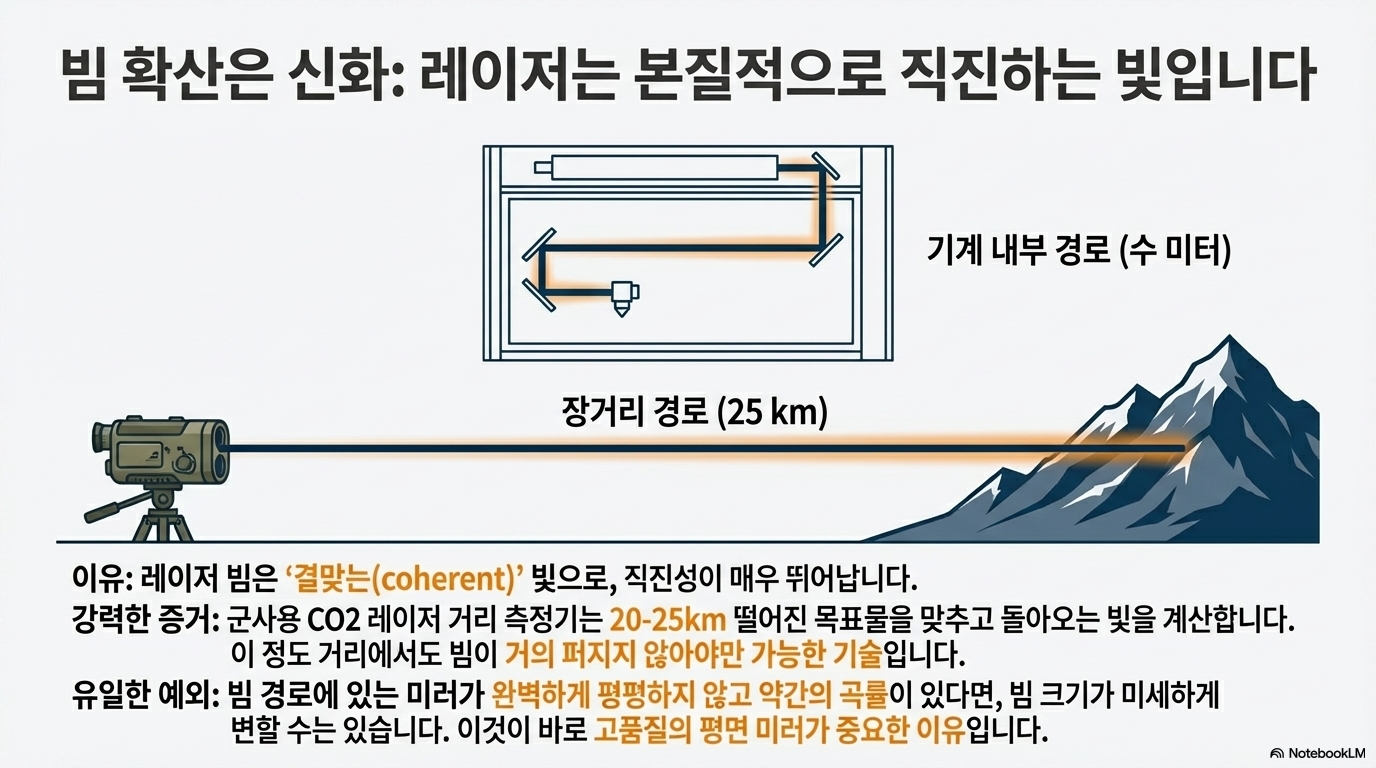

• 군사 기술인 '레이저 포격 거리 측정'을 생각해보면 쉽습니다. 이 레이저들은 20-25km라는 엄청난 거리를 왕복하면서도 거의 퍼지지 않기 때문에 표적의 위치를 센티미터 단위로 정확하게 측정할 수 있습니다.
• 만약 당신의 기계 내 위치에 따라 빔의 크기나 모양이 변한다면, 그 원인은 빔 자체의 발산이 아니라 반사 거울(mirror) 표면의 미세한 왜곡일 가능성이 높습니다. 완벽하게 평평하지 않은 거울 표면의 미세한 곡률이 빔을 미세하게 확대하거나 축소시키는 약한 렌즈처럼 작용하는 것입니다.
• 바로 이것이 다음 섹션에서 설명할 아크릴 빔 프로파일 테스트를 작업대의 여러 다른 지점에서 수행하는 것이 저품질 또는 변형된 거울을 진단하는 강력한 도구가 될 수 있는 이유입니다.

5. 보이지 않는 빔 프로파일을 시각화할 수 있습니다

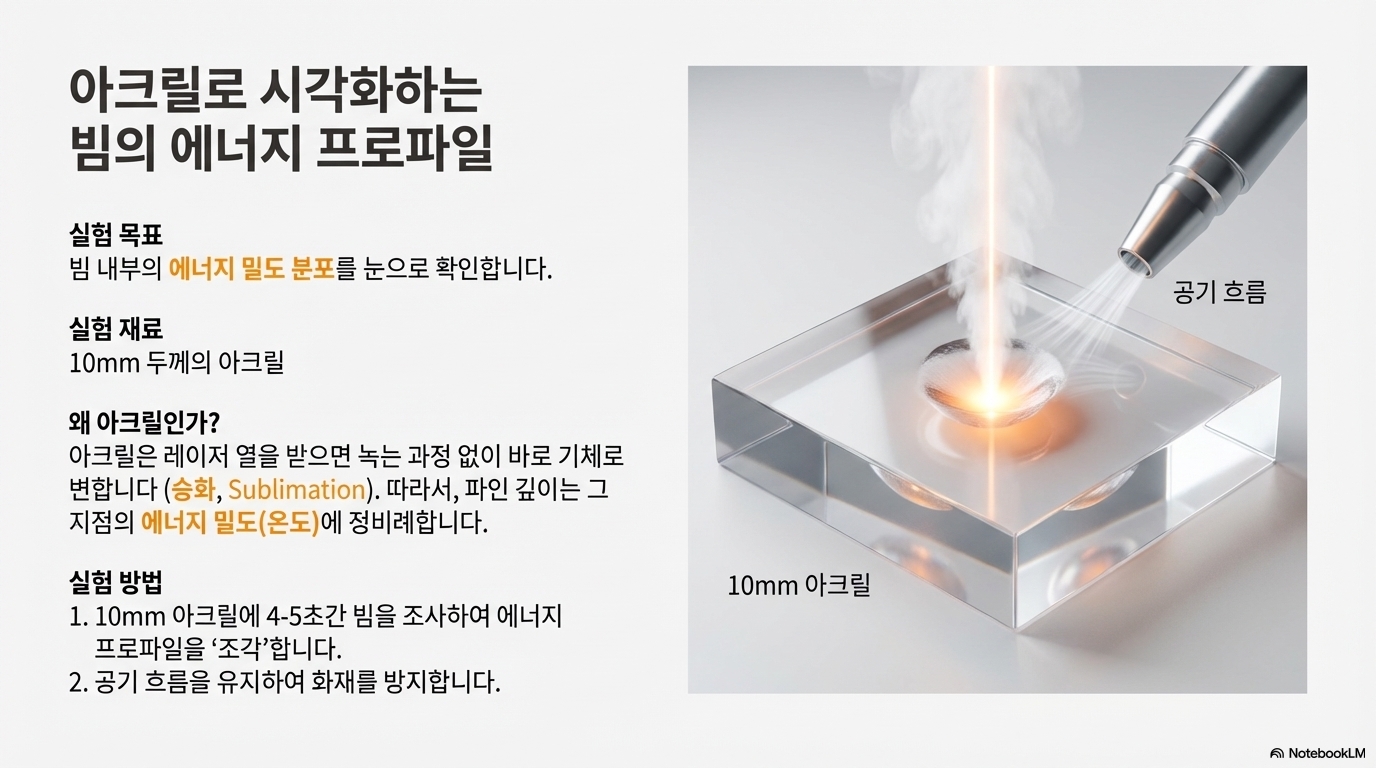

값비싼 장비 없이도 보이지 않는 빔의 에너지 프로파일을 시각화하고 진단할 수 있습니다. 10mm 두께의 아크릴 조각만 있으면 충분합니다.

• 이 테스트의 핵심은 단순히 빔의 크기를 '보는' 것이 아닙니다. 아크릴의 **'손상 임계점(damage threshold)'**을 이용해 빔의 **실질적인 작업 핵심부(working core)**가 어떤 모양과 에너지 분포를 가졌는지 확인하는 과학적인 방법입니다.

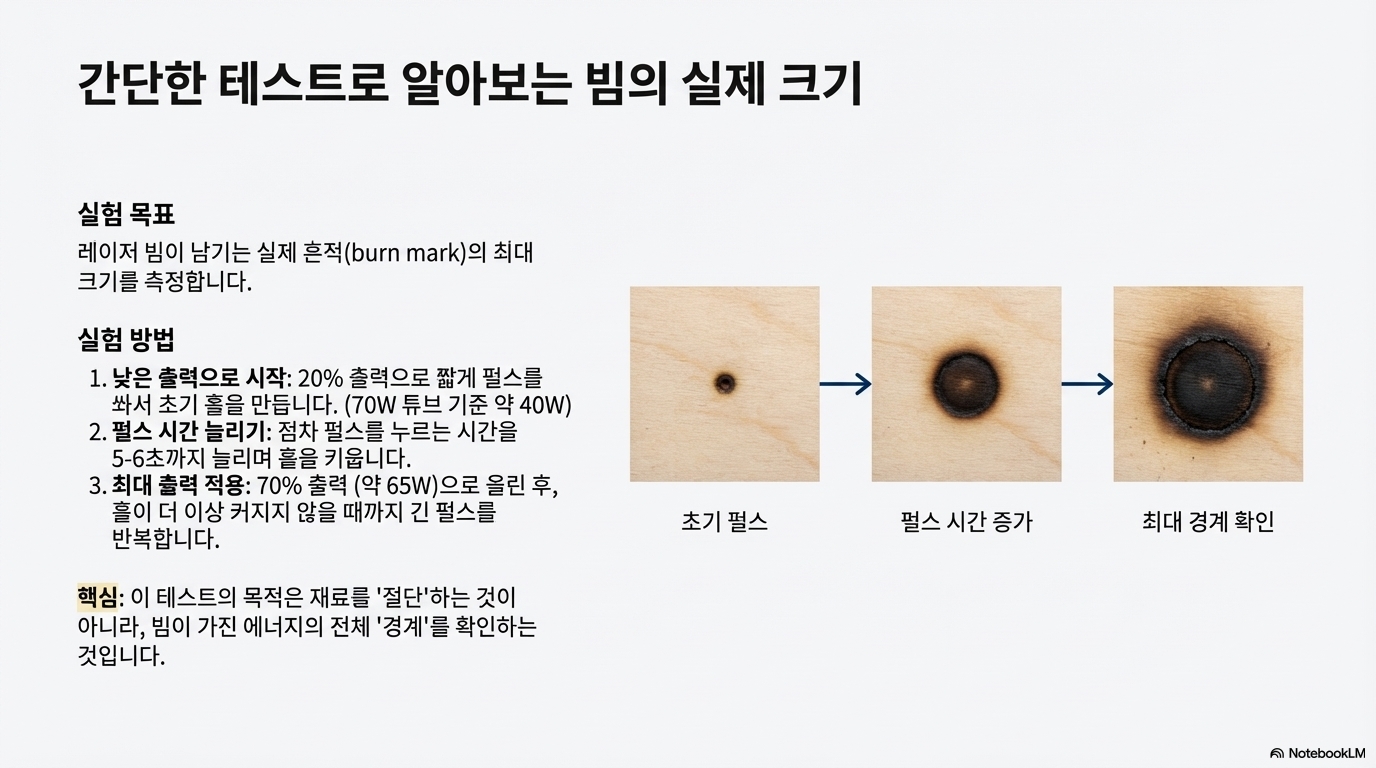

• 이것은 마스킹 테이프 같은 더 민감한 재료를 사용해 빔의 **'실제 전체 경계(real boundary)'**를 찾는 것과는 다른 목적을 가집니다. 아크릴 테스트는 당신의 빔이 실제로 재료를 가공하는 힘이 어떻게 분포되어 있는지 직관적으로 보여주며, 이를 통해 빔 정렬 불량이나 출력 문제 등 잠재적인 이슈를 훨씬 깊이 있게 진단할 수 있습니다.

--------------------------------------------------------------------------------

결론: 당신의 빔을 진정으로 이해하기

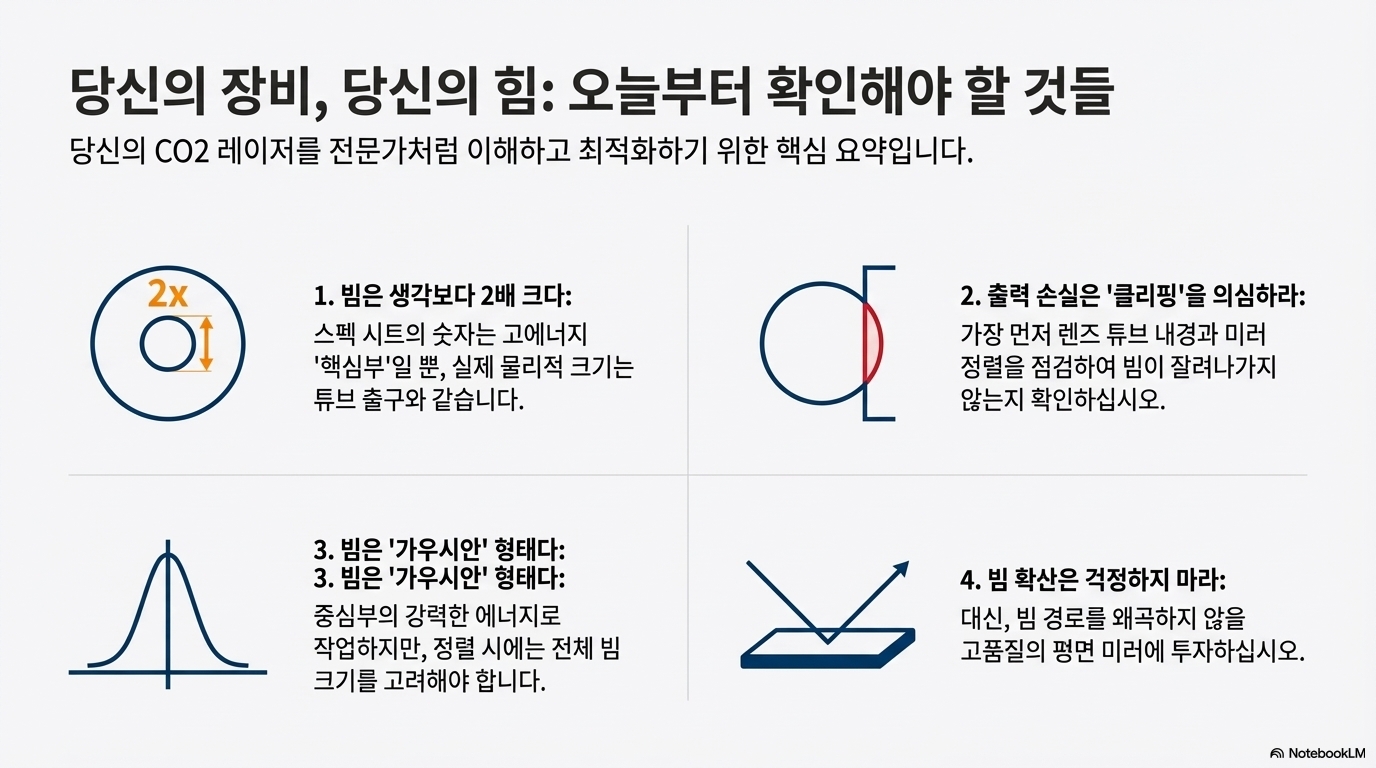

레이저 커터의 성능을 100% 활용하는 비결은 소프트웨어 설정 너머에 있습니다. 가장 근본적인 도구인 '레이저 빔'의 물리적 특성을 이해하는 것에서 시작됩니다. 빔은 당신이 생각하는 것보다 크고, 그 힘은 균일하지 않으며, 기계 부품에 의해 쉽게 방해받을 수 있습니다.

이제 당신의 빔이 단순한 선이 아니라, 강력한 에너지가 집중된 원뿔이라는 사실을 알게 되셨습니다. 그렇다면 앞으로 빔 정렬 방식을 어떻게 바꾸시겠습니까? 렌즈와 미러 선택을 어떻게 재평가하시겠습니까? 오늘 얻은 통찰을 바탕으로 당신의 기계에 숨겨진 잠재력과 비밀을 파헤쳐 보시기 바랍니다.
