비싼 모터 없이 레이저 회전 조각기를 만드는 5가지 기발한 아이디어

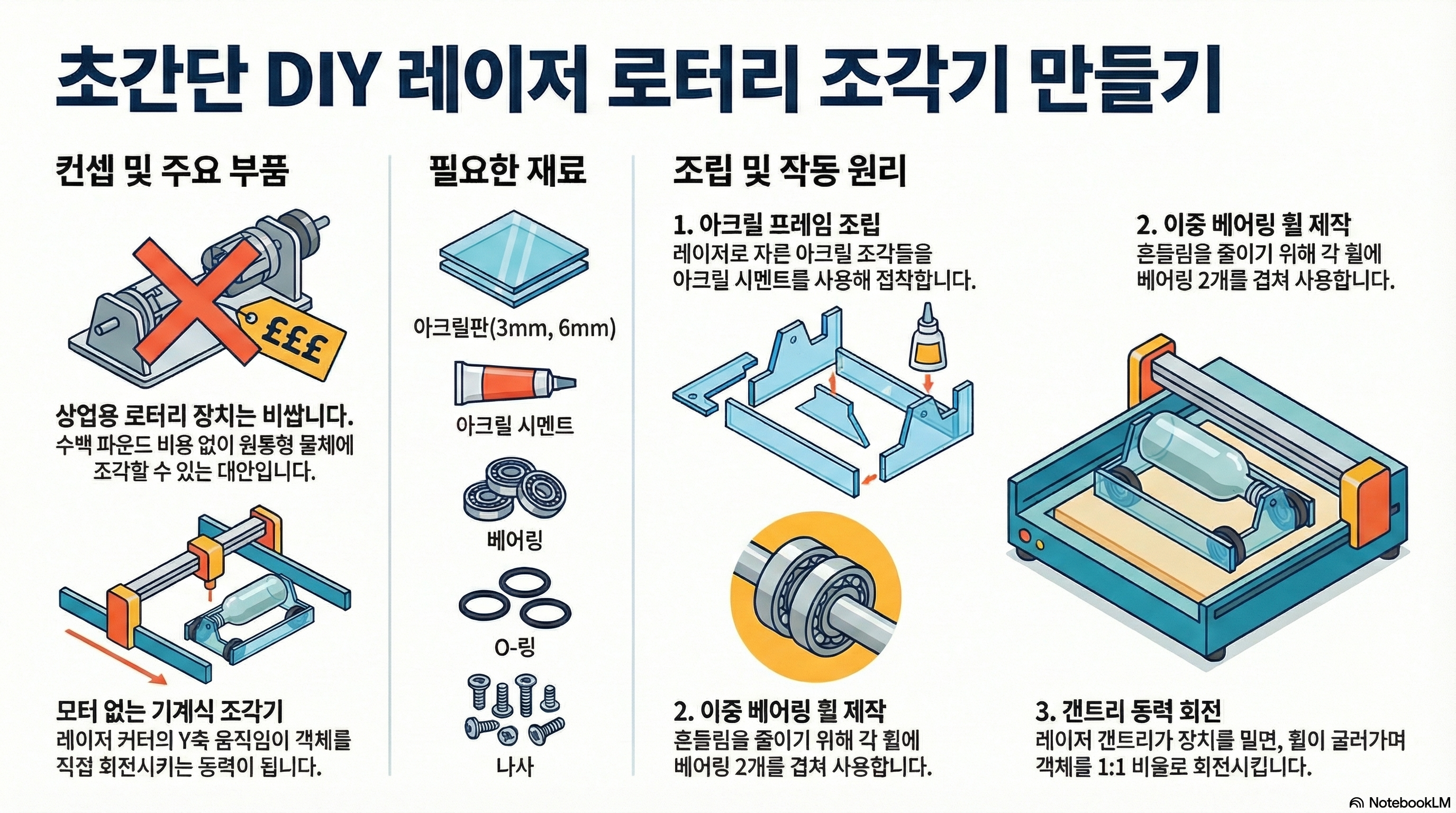

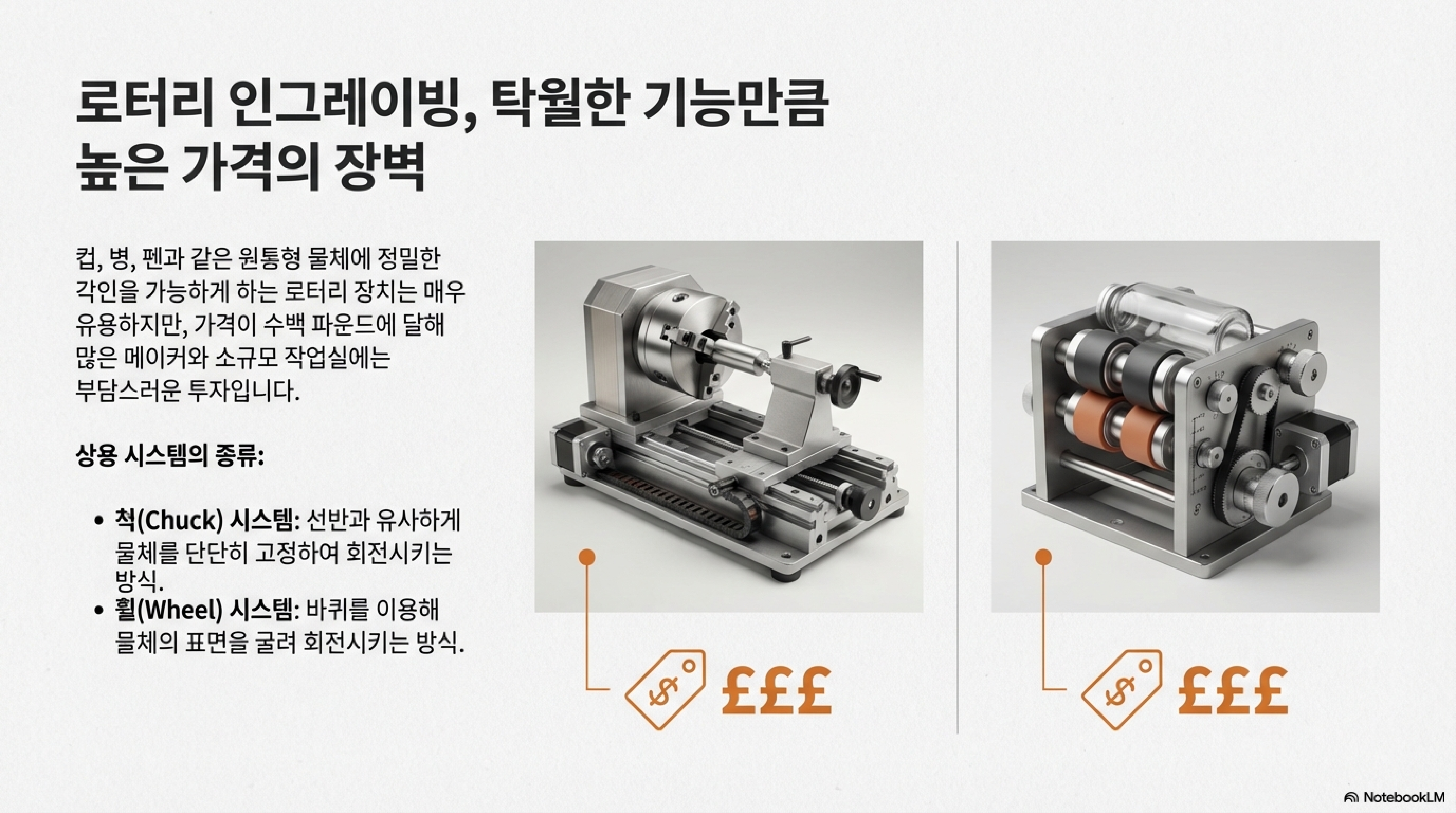

레이저 커터를 사용하는 취미 생활자라면 누구나 한 번쯤 겪는 문제가 있습니다. 바로 회전 조각기와 같은 액세서리의 높은 가격입니다. 수백 파운드에 달하는 이 장비들은 원통형 물체에 멋진 디자인을 새기고 싶다는 꿈을 좌절시키곤 합니다.

그런데 만약 모터조차 필요 없는 아주 간단한 아이디어를 이용해, 저렴한 비용으로 고성능 회전 조각기를 직접 만들 수 있다면 어떨까요? 이 글에서는 Russ Sadler의 DIY 프로젝트 영상에서 발견한, Cesar Medina의 독창적인 아이디어에서 비롯된 5가지 놀랍고 핵심적인 통찰을 공유하고자 합니다.

1. 가장 큰 혁신: 모터가 필요 없다

이 디자인의 가장 반직관적이면서도 뛰어난 점은 바로 모터가 없는 회전 조각기라는 사실입니다. Russ Sadler조차 이 아이디어를 처음 접했을 때 "‘훌륭하다’는 말로는 부족하다"고 표현하며, "솔직히 내가 먼저 발견했더라면 하고 부러워했다"고 말할 정도였죠.

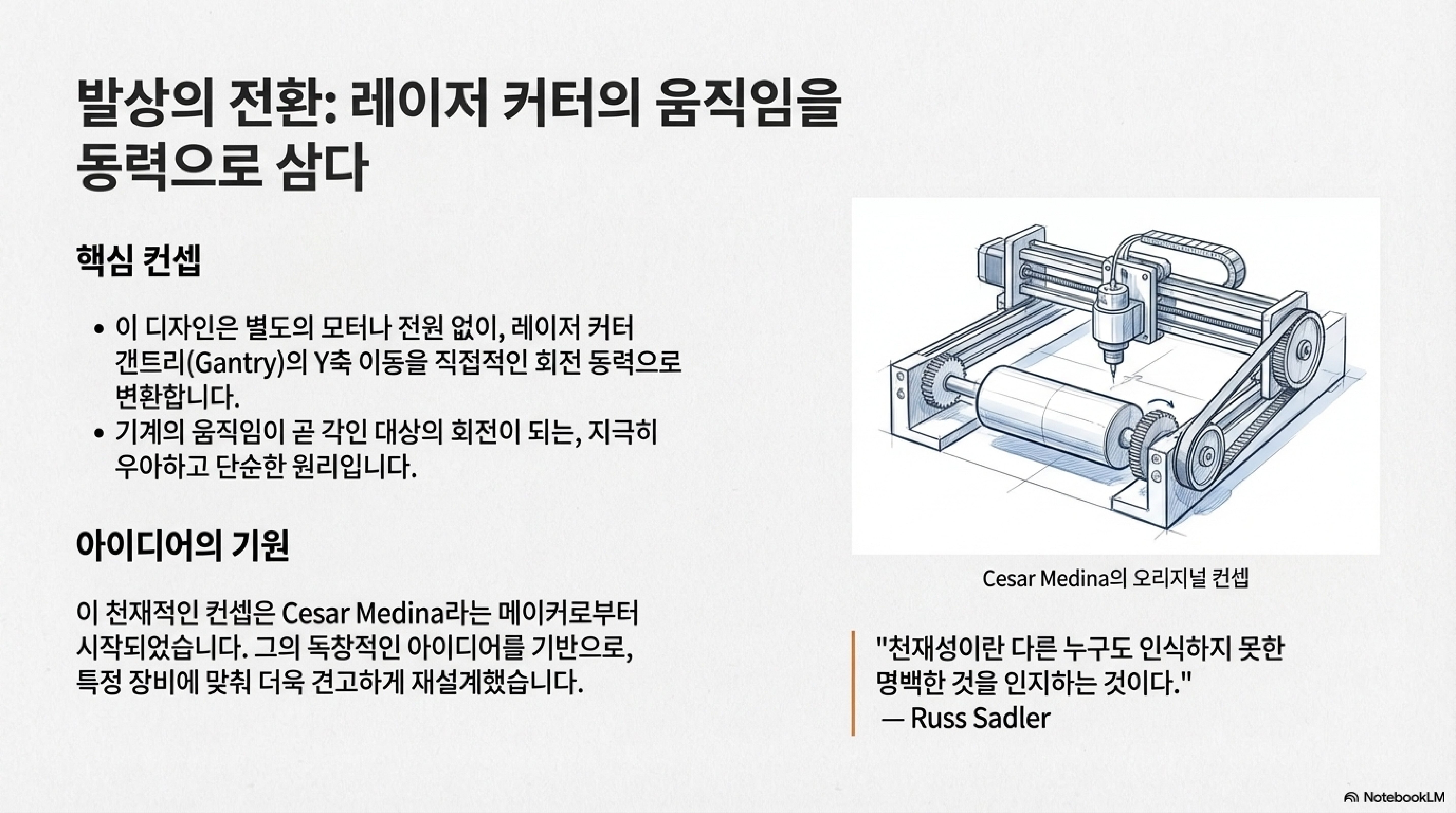

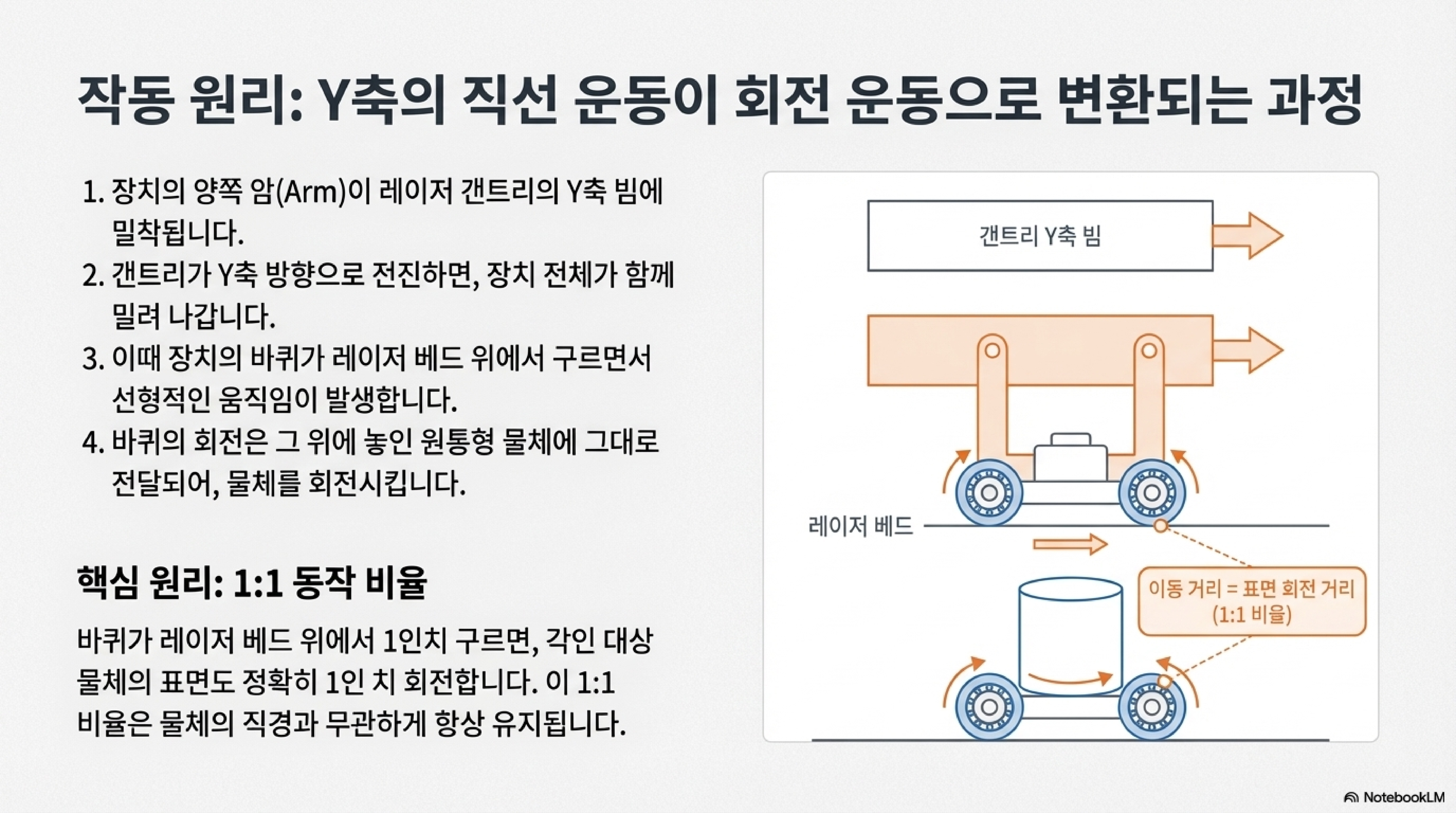

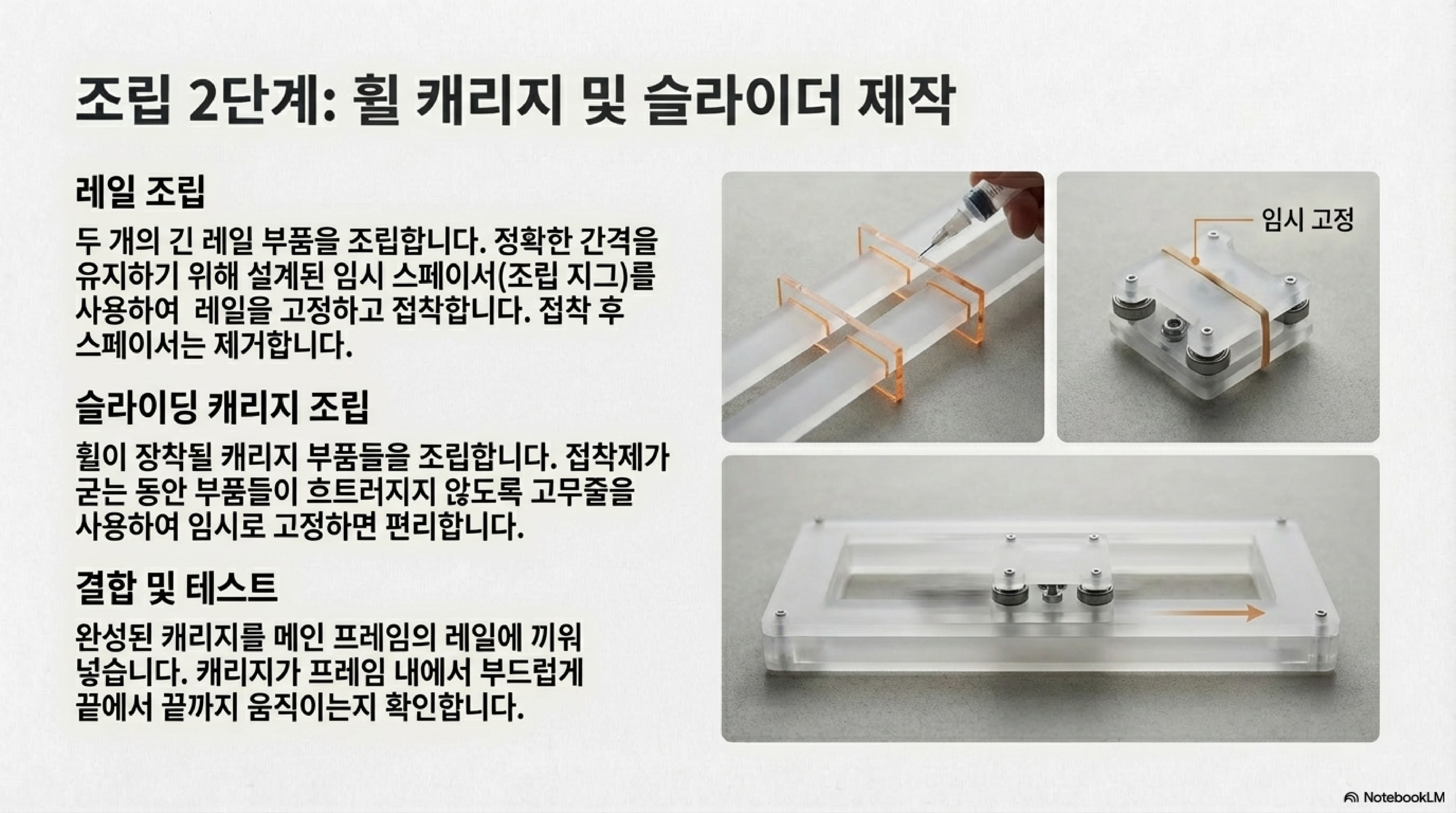

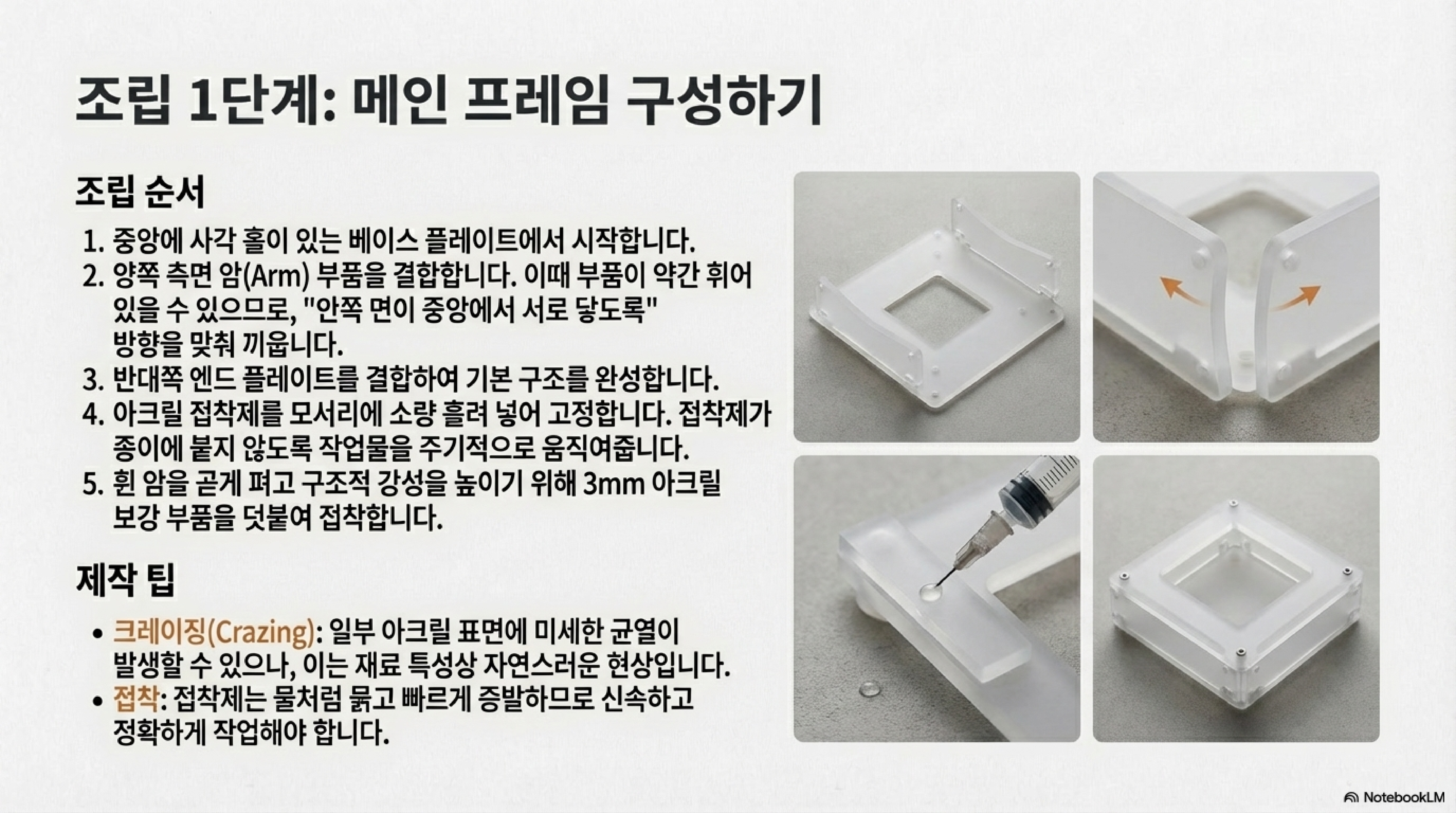

작동 원리는 놀랍도록 간단합니다. 레이저 헤드가 X축을 따라 좌우로 움직이며 조각하는 동안, 기계의 Y축 갠트리 전체가 앞으로 움직이면서 바퀴가 달린 캐리지(carriage)를 밀어냅니다. 조각할 물체는 이 바퀴 위에 놓여 있으며, 갠트리가 Y축을 따라 캐리지를 밀면 물체도 함께 회전하게 됩니다. 이는 비싼 상업용 전동 시스템과 비교했을 때 매우 우아하고 비용 효율적인 접근 방식입니다.

Russ는 이 놀라운 아이디어의 공을 온전히 Cesar Medina에게 돌리며 겸손하게 말합니다.

"‘천재성이란 아무도 인식하지 못한 명백한 것을 인지하는 것이다’라는 말이 있습니다. 저에게도 해당되면 좋겠지만, 슬프게도 그렇지 않습니다. Cesar Medina라는 분이 자신이 직접 만든 장치의 영상을 보내주셨는데, ‘훌륭하다’는 말로는 정말 설명이 부족합니다..."

2. 우아한 원리: 완벽한 1:1 동작

이 단순한 디자인이 왜 그토록 효과적일까요? 그 비밀은 바로 "원주 구동(circumferential drive)" 원리에 있습니다. 이는 기계 테이블에서 캐리지가 이동한 직선 거리가, 조각되는 물체 표면의 원주 거리로 오차 없이 완벽하게 동일하게 변환된다는 것을 의미합니다.

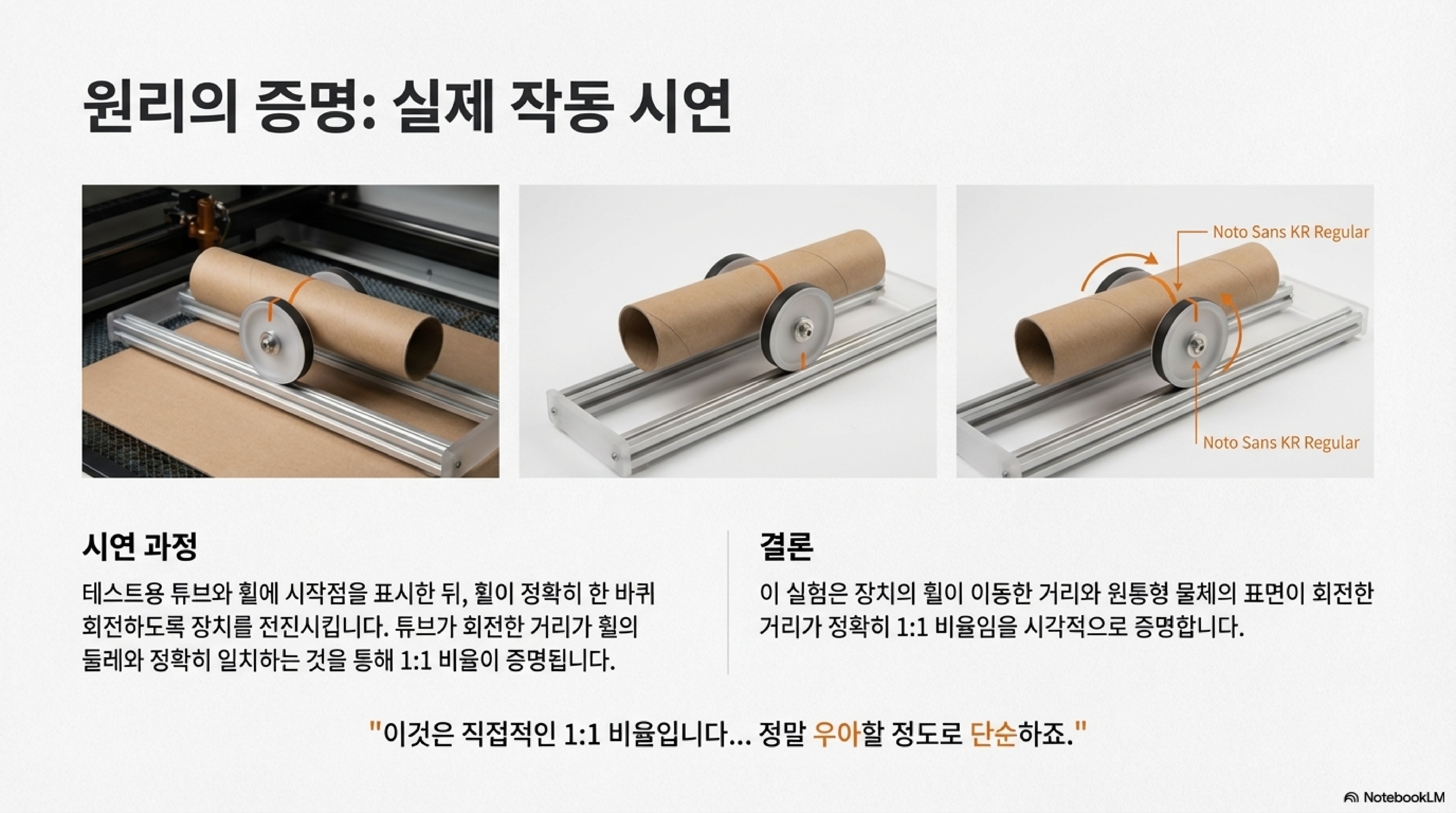

Russ는 이 원리를 간단하지만 강력한 시연으로 증명합니다. 그는 골판지 튜브에 표시를 하고, 그 표시를 바퀴의 나사 하나와 정렬시킵니다. 그런 다음 캐리지를 앞으로 굴려 바퀴가 정확히 한 바퀴 회전하도록 합니다. 놀랍게도 튜브 역시 정확히 회전하여 미리 표시해 둔 두 번째 지점과 완벽하게 일치합니다. 이 간단한 실험은 직선 운동이 어떻게 완벽한 1:1 비율로 회전 운동으로 변환되는지를 명확하게 보여줍니다.

"...이것은 직접적인 1:1 비율입니다. 테이블 위에서 일어난 움직임의 양과 (물체 표면에서) 일어난 움직임의 양이 같습니다. 그리고 이 1:1 비율은 훨씬 더 큰 물체를 올려놓아도 동일하게 유지됩니다..."

3. 제작의 현실: 끊임없는 개선이 핵심이다

아무리 훌륭한 개념이라도 현실 세계에서의 테스트와 개선은 필수적입니다. 이 프로젝트의 바퀴 디자인 과정이 바로 그 점을 명확히 보여줍니다.

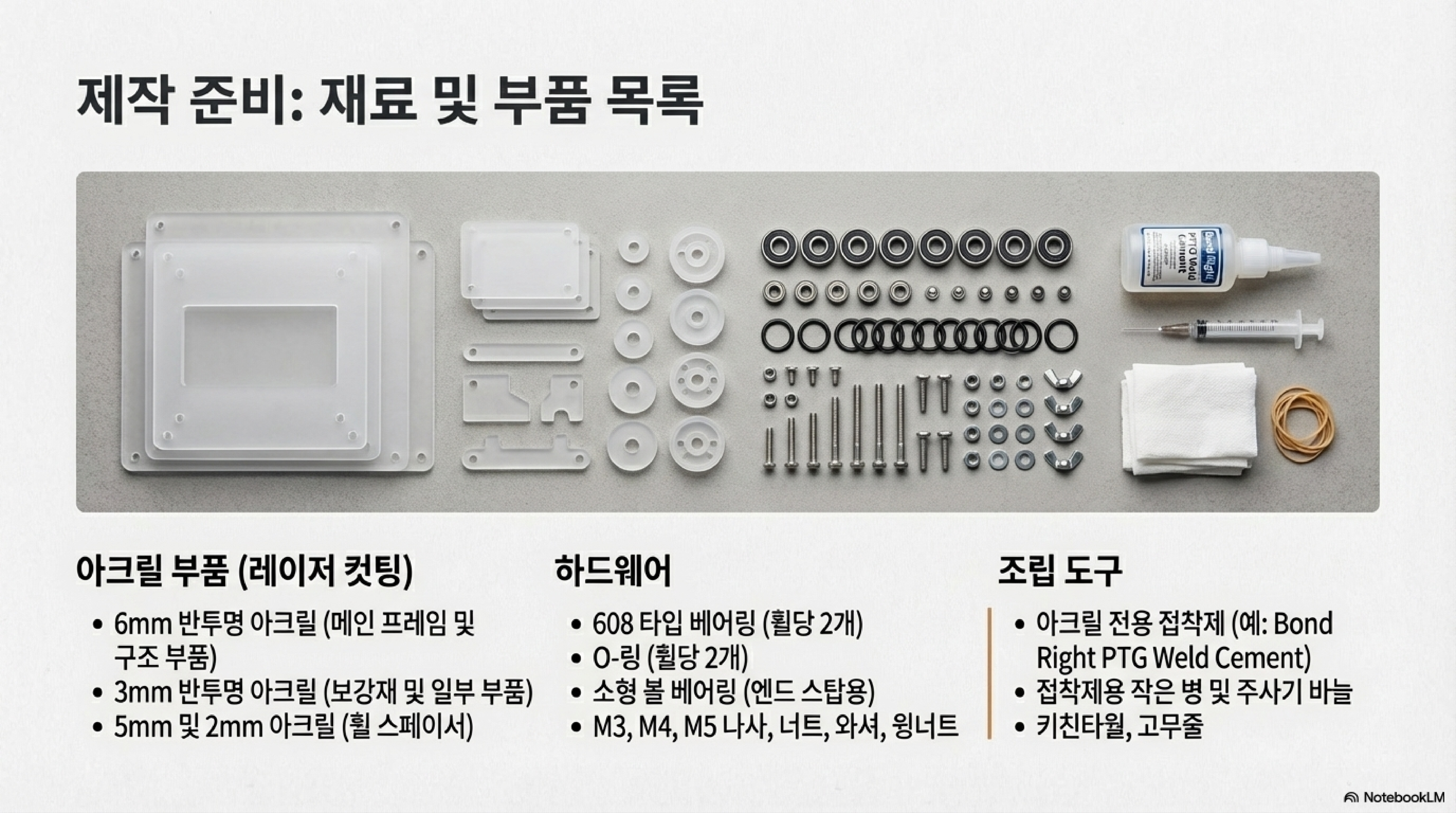

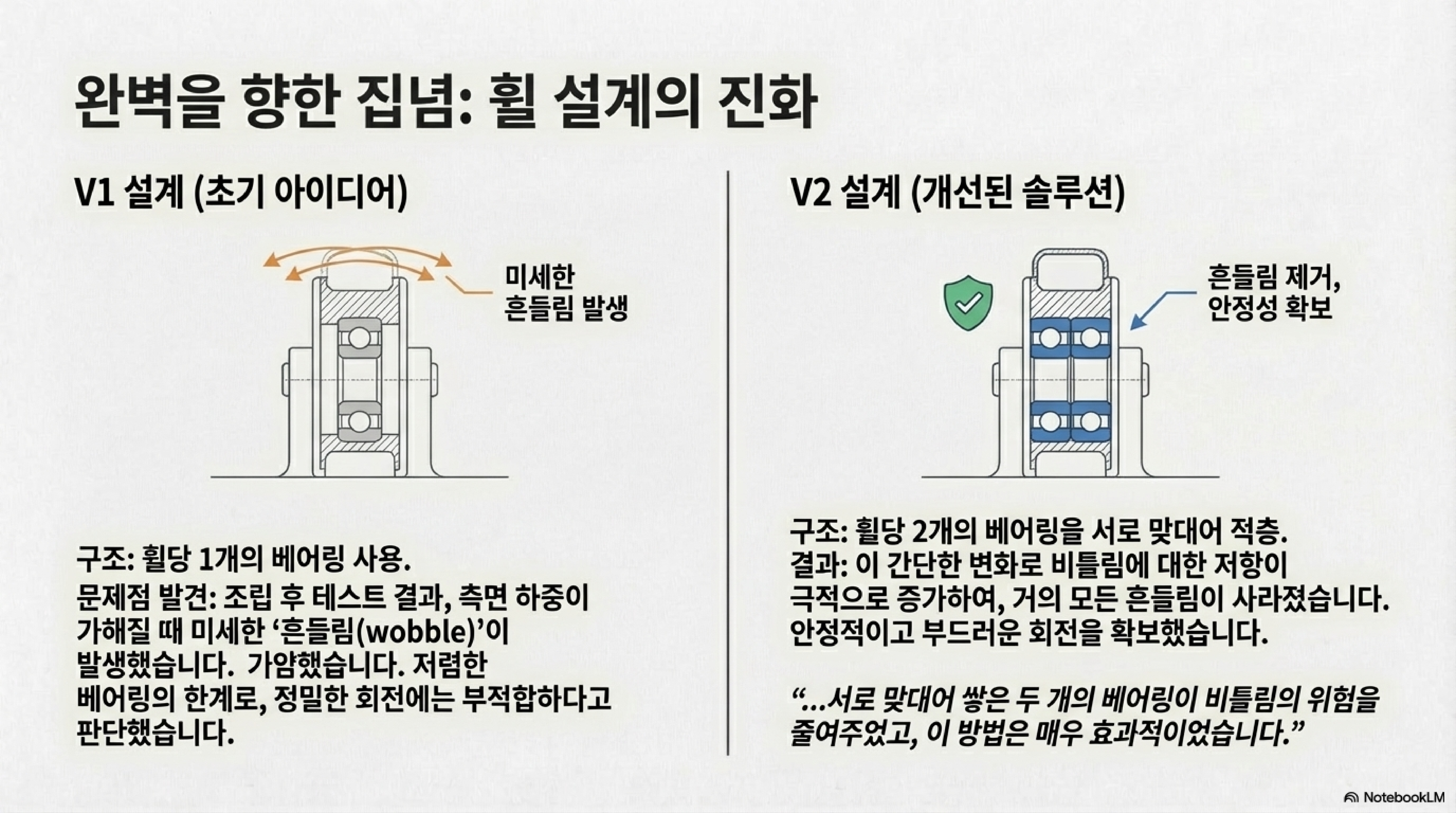

Russ는 "어젯밤 이 장치에 바퀴를 조립하면서 꿈꿨던 것만큼 완벽하지 않다는 것을 알아차렸다"고 말합니다. 초기 디자인은 개당 1파운드 정도 하는 저렴한 단일 베어링을 사용했습니다. 하지만 이 베어링은 하중을 받으면 약간 흔들리거나 비틀리는 '워블(wobble)' 현상이 있었습니다. 이는 조각의 정밀도를 심각하게 저해할 수 있는 결함이었습니다.

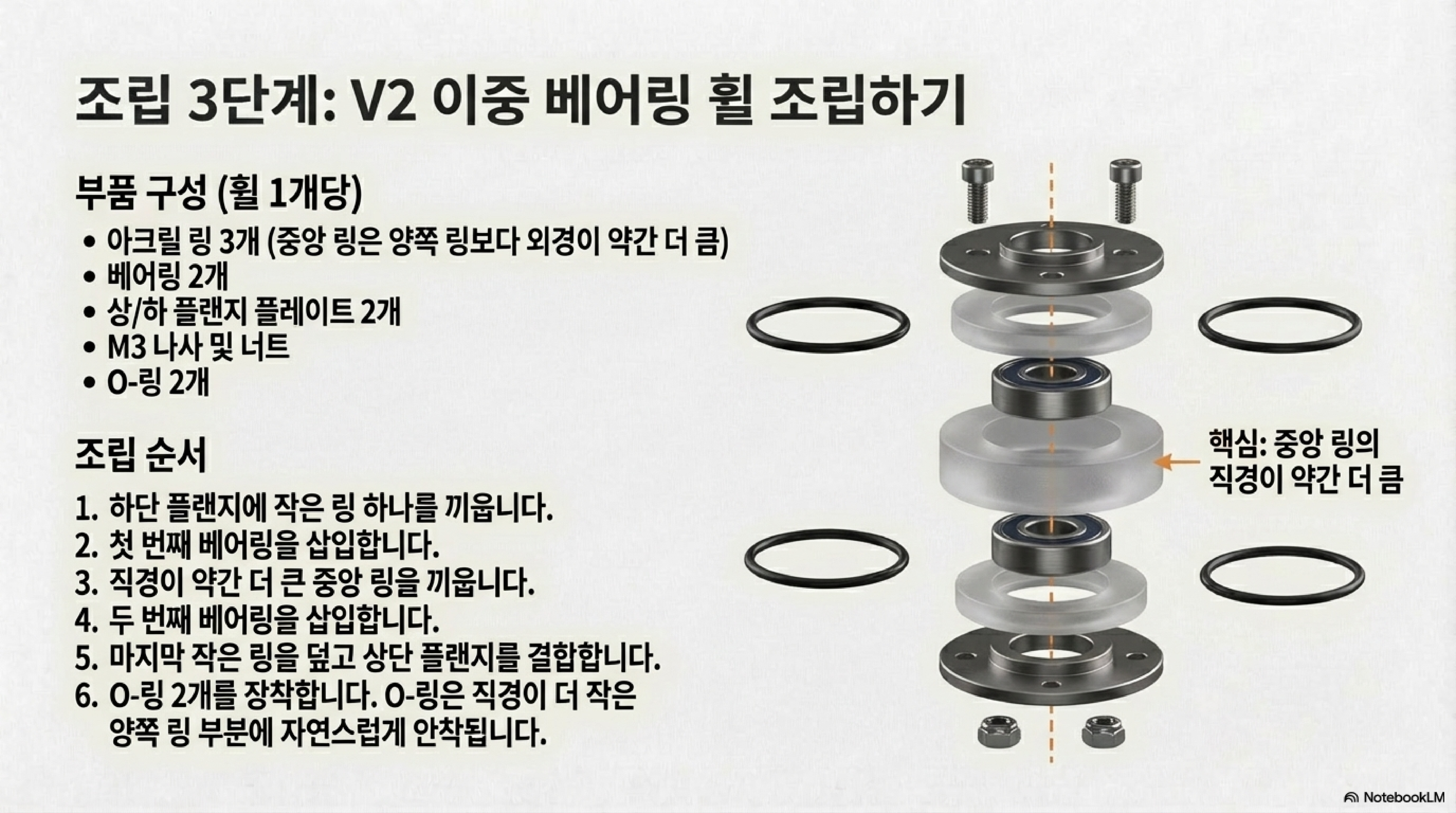

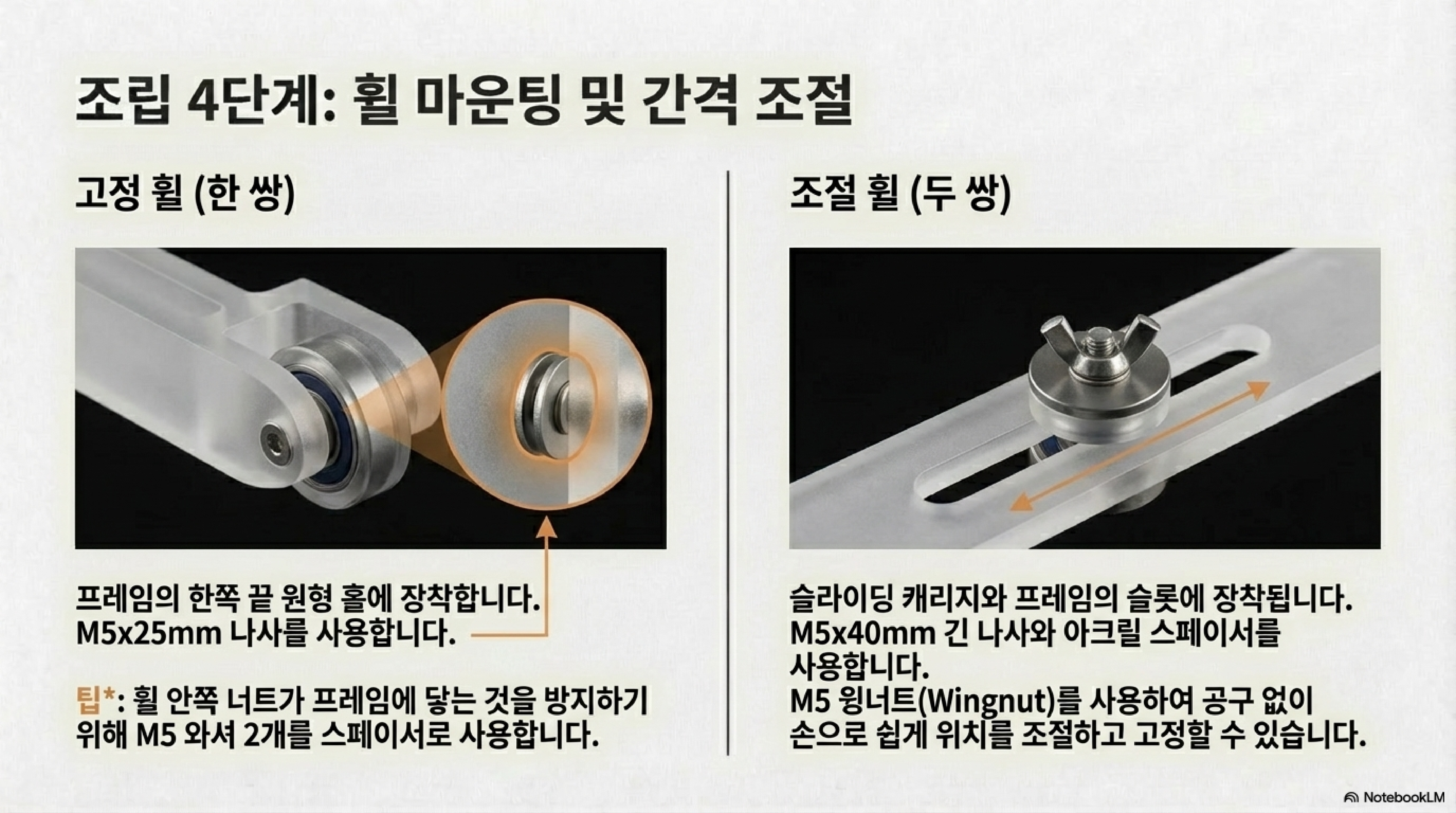

그의 해결책은 단순히 베어링을 하나 더 추가하는 것 이상이었습니다. 그는 바퀴를 재설계하여 두 개의 베어링을 함께 쌓고, 그 사이에 있던 4mm 두께의 스페이서 대신 3mm 두께의 스페이서 3개를 끼워 넣었습니다. 그는 "3mm 아크릴 3장이면 두 베어링의 두께인 10mm와 거의 같아진다"고 설명합니다. 이처럼 가용 재료를 활용한 실용적인 수정 덕분에 안정성이 극적으로 향상되었고 흔들림은 완전히 사라졌습니다. 이는 모든 메이커에게 중요한 교훈입니다. 최고의 콘셉트라도 현실적인 테스트와 반복적인 개선 과정을 거쳐야만 완성될 수 있다는 것입니다.

4. 디테일의 중요성: '살아있는' 엔드 스톱

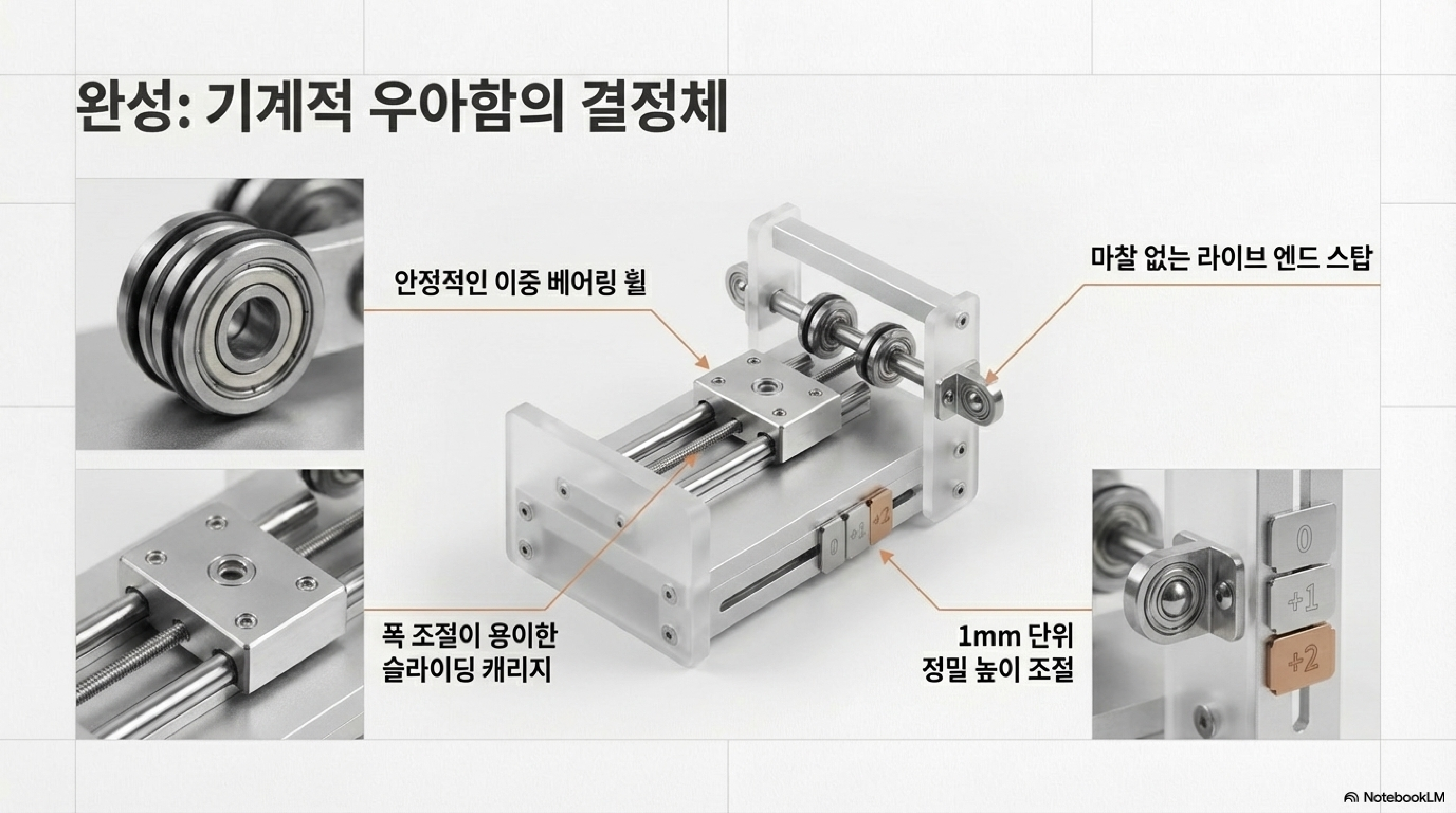

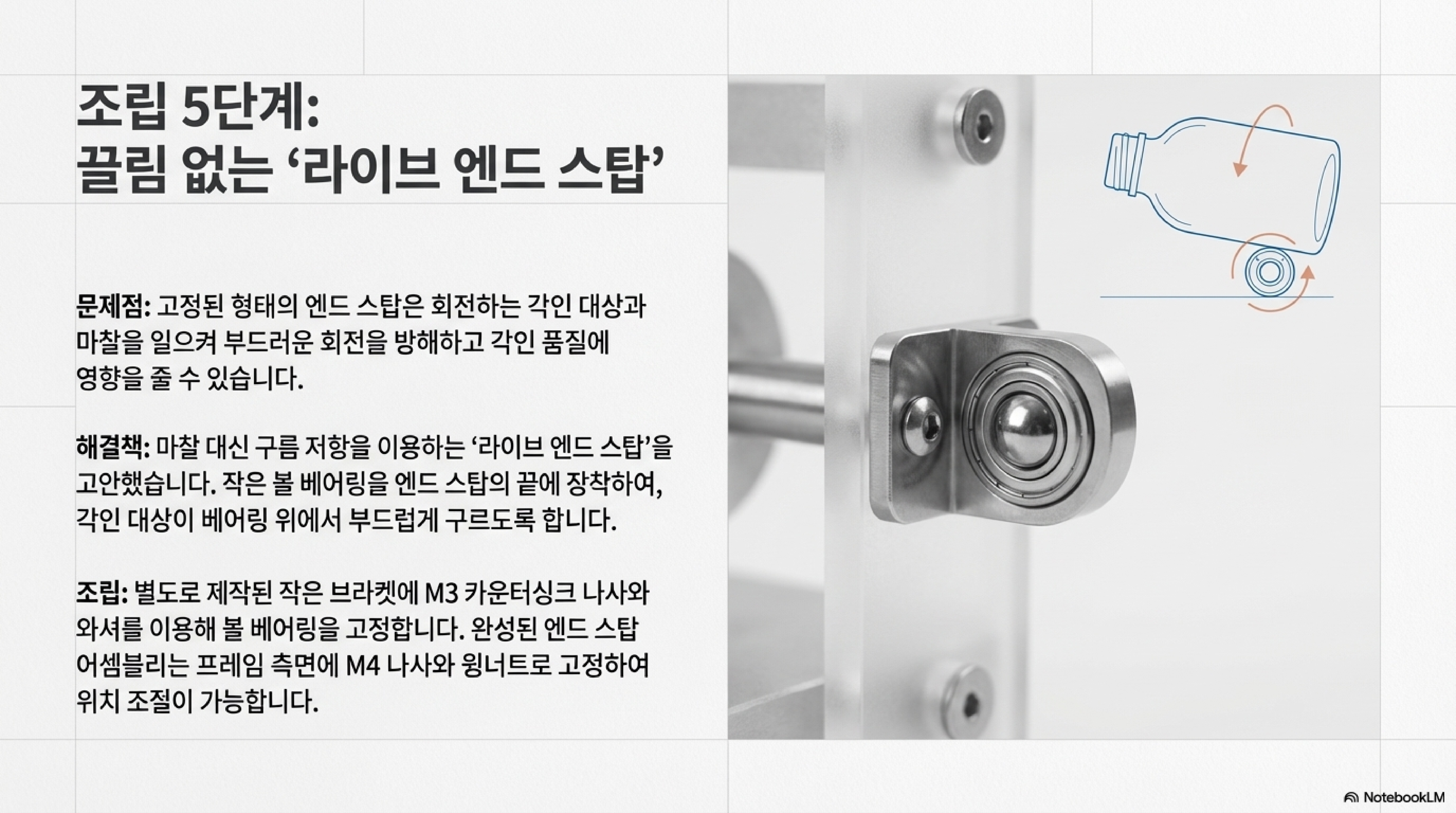

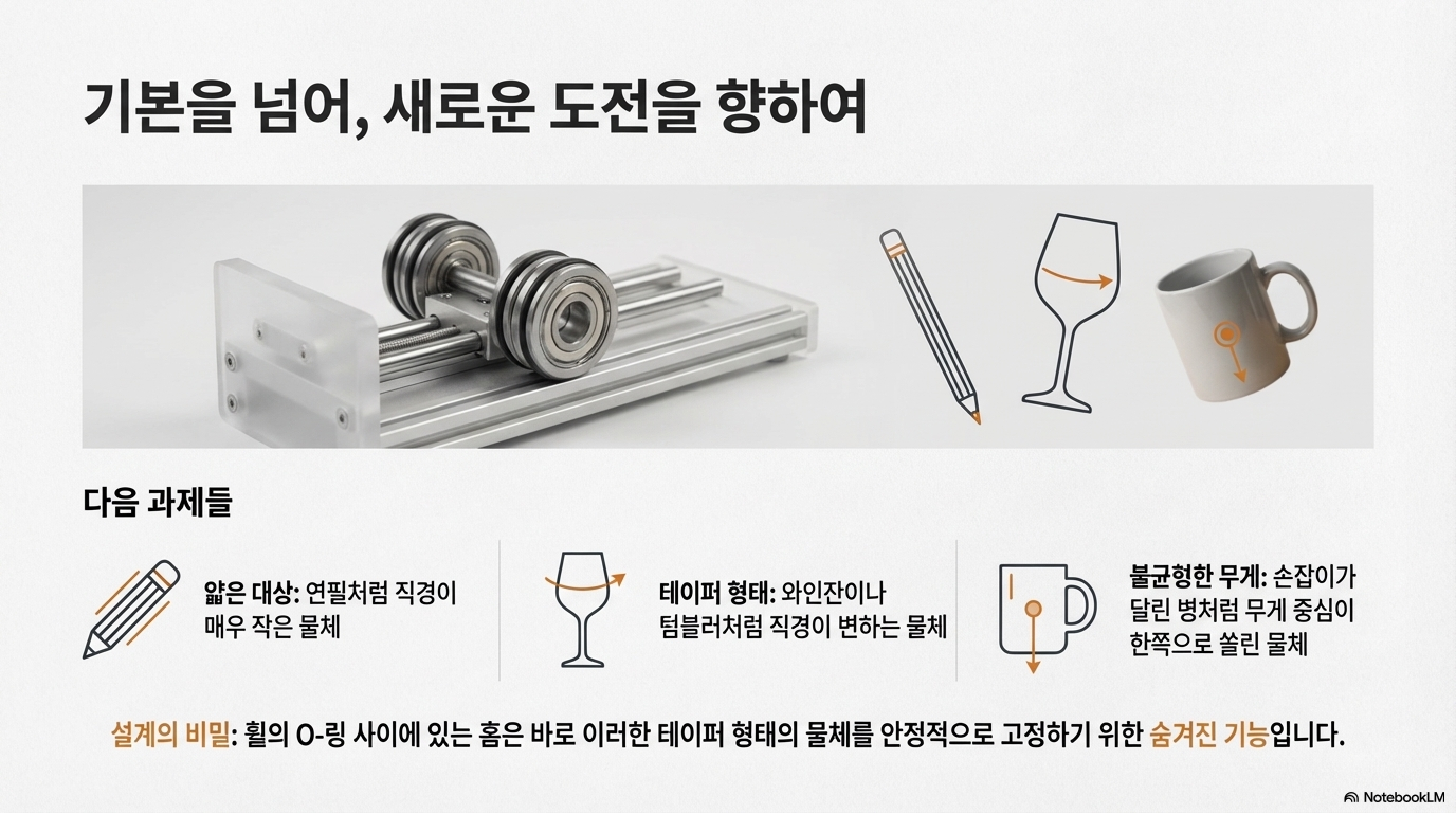

작지만 똑같이 영리한 디자인 특징 중 하나는 바로 조절 가능한 "라이브 엔드 스톱(live end stop)"입니다. 이 장치는 원통형 물체가 회전하는 동안 좌우로 움직이는 것을 방지합니다. 단순히 고정된 스토퍼를 사용하면 물체 끝부분과 마찰을 일으켜 부드러운 회전을 방해할 것입니다.

해결책은 접촉점으로 자유롭게 회전하는 작은 볼 베어링을 사용하는 것이었습니다. 이 "살아있는" 스토퍼는 카운터싱크 나사와 m3 와셔로 고정되어, 물체 끝에서 함께 구르며 마찰 없이 지지대 역할을 합니다.

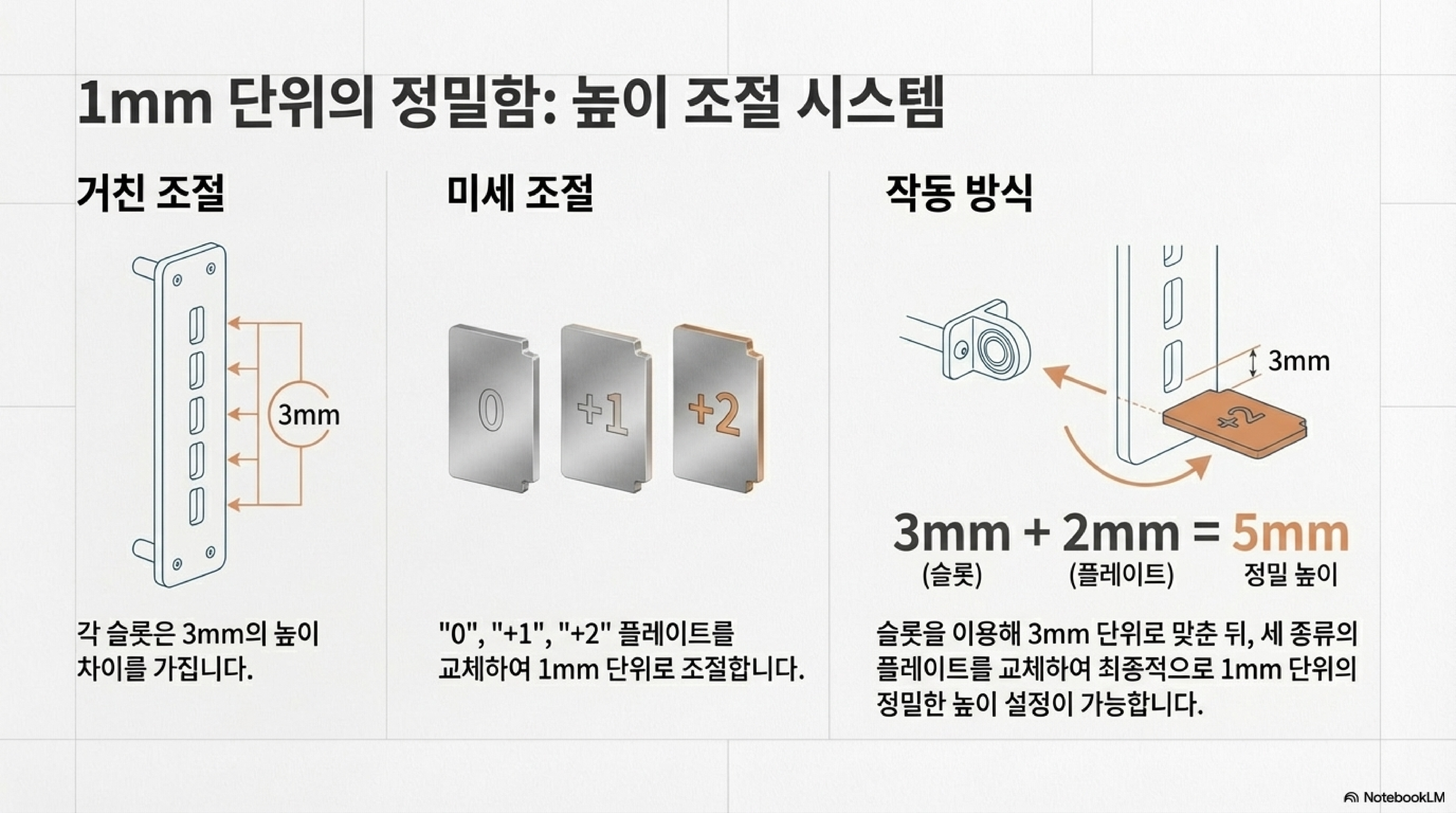

또한 높이 조절 시스템의 세심함도 돋보입니다. 3mm 간격의 슬롯과 함께 0, +1, +2로 표시된 세 종류의 심(shim) 플레이트를 제공합니다. 이들을 조합하면 1mm 단위의 정밀한 높이 조절이 가능해져, 다양한 크기의 물체를 완벽하게 수평으로 맞출 수 있습니다. 이런 디테일이 바로 이 프로젝트의 완성도를 높이는 핵심입니다.
