순정 부품보다 똑똑한 아크릴 레이저 헤드: 훔쳐볼 만한 5가지 설계 비결

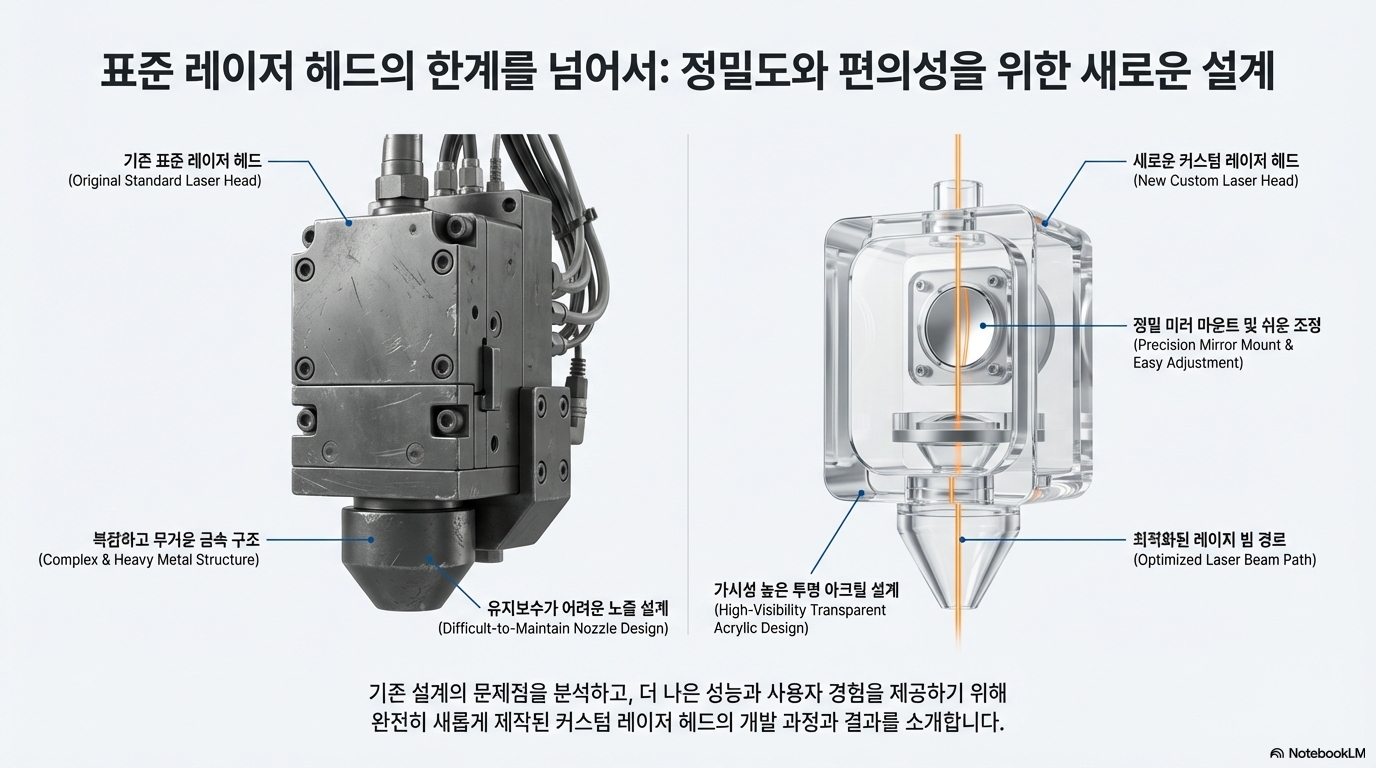

레이저 커터 사용자라면 누구나 한 번쯤 겪어봤을 답답함이 있습니다. 빔 정렬은 끝없이 미세 조정을 요구하고, 거울이나 렌즈를 청소하려면 분해에 가까운 작업을 해야 합니다. 대부분은 '원래 이런 것'이라며 받아들이지만, 한 유튜브 메이커는 이 불편함을 참지 못했습니다. 그는 기존 레이저 헤드의 문제점을 해결하기 위해 금속이 아닌 '아크릴'이라는 파격적인 재료로 완전히 새로운 레이저 헤드를 직접 설계하고 제작했습니다.

이 프로젝트는 단순히 부품을 만드는 것을 넘어, 사용자의 경험을 최우선으로 고려한 수많은 천재적인 아이디어로 가득 차 있습니다. 이 글에서는 그의 설계에서 발견한 가장 인상적인 5가지 핵심 비결을 분석해 보겠습니다.

1. 상식을 뒤엎다: 정밀 부품을 아크릴로 제작

레이저 헤드 같은 정밀 부품은 보통 정밀도와 안정성을 위해 금속으로 만듭니다. 하지만 이 프로젝트의 가장 큰 특징은 주요 부품을 모두 아크릴로 제작했다는 점입니다.

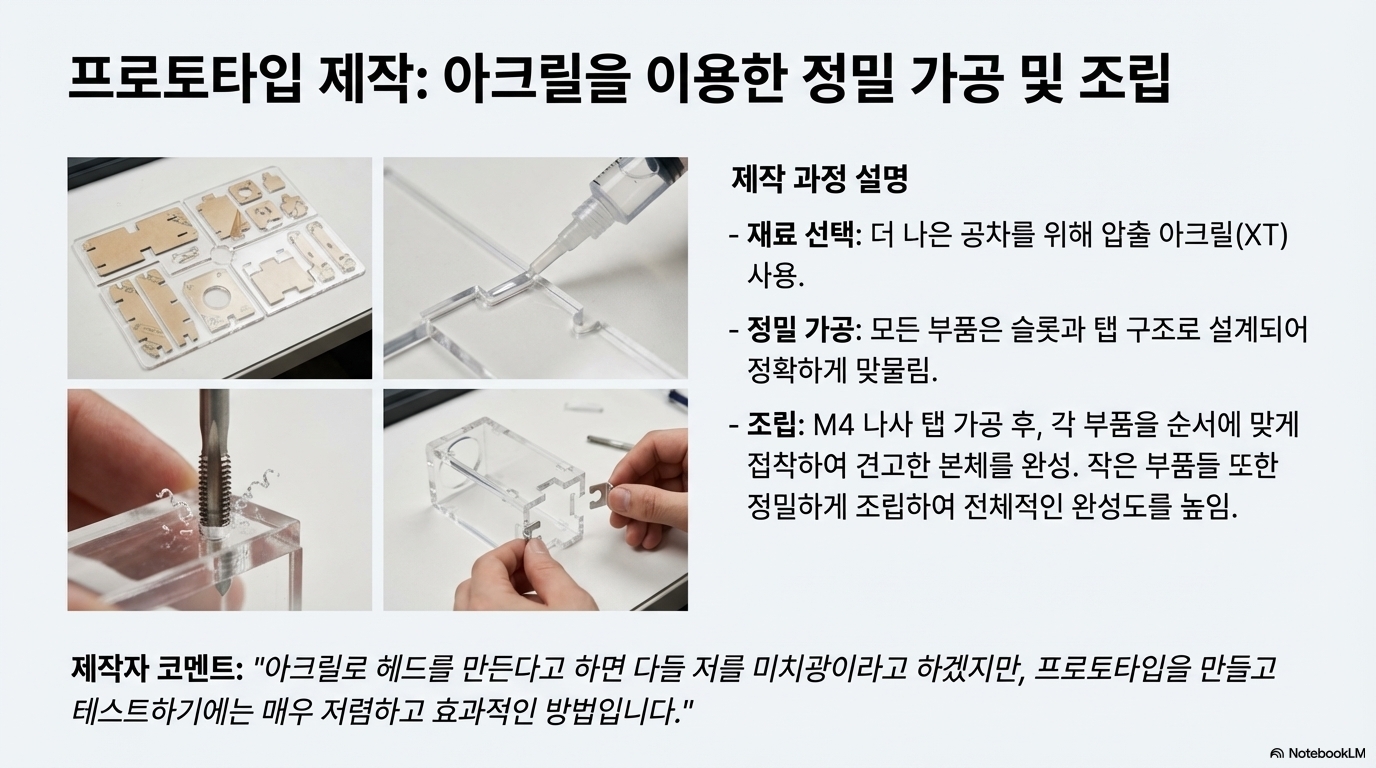

제작자 본인도 사람들이 자신을 "괴짜(nutter)"라고 부를 수 있다는 것을 인정할 만큼 파격적인 선택입니다. 하지만 여기에는 매우 실용적인 이유가 있습니다. 첫째, 아크릴은 프로토타입을 제작하고 테스트하는 데 매우 저렴한 재료입니다. 둘째, 그는 무료로 대량 확보한 재료가 바로 아크릴이었습니다. 하지만 이것은 단순한 비용 절감을 넘어선 계산된 공학적 선택이었습니다. 그는 수많은 슬롯과 탭이 서로 맞물려 조립되는 복잡한 설계를 위해, 공차가 매우 우수한 압출(XT) 아크릴을 의도적으로 선택했습니다. 정밀한 부품들이 오차 없이 결합되려면 재료 자체의 높은 정밀도가 필수적이었기 때문입니다.

이 접근 방식은 메이커의 관점에서 큰 가치를 가집니다. 값비싼 알루미늄 같은 재료에 투자하기 전에, 구하기 쉬운 재료를 사용해 복잡한 설계를 빠르게 테스트하고 검증할 수 있기 때문입니다.

2. '도어 힌지' 방식: 복잡한 미러 조정을 끝내다

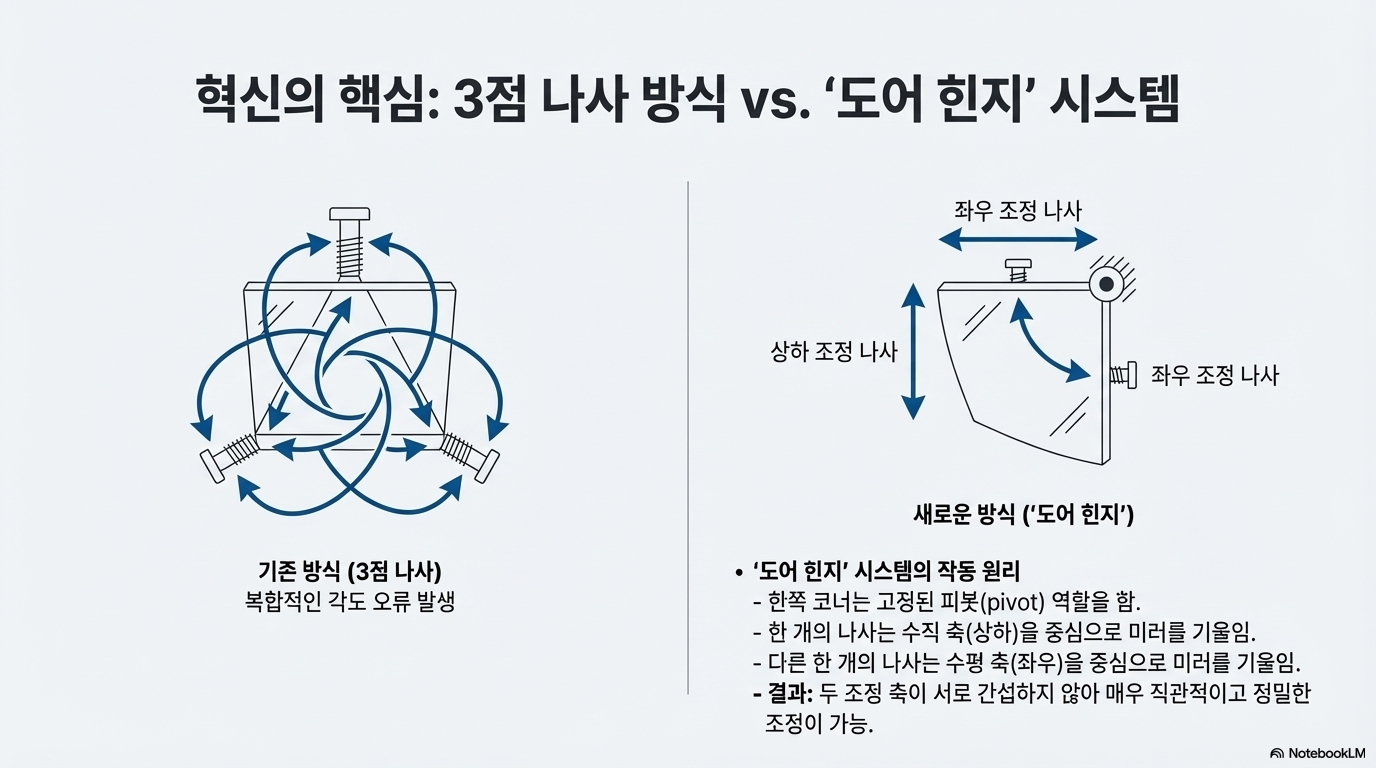

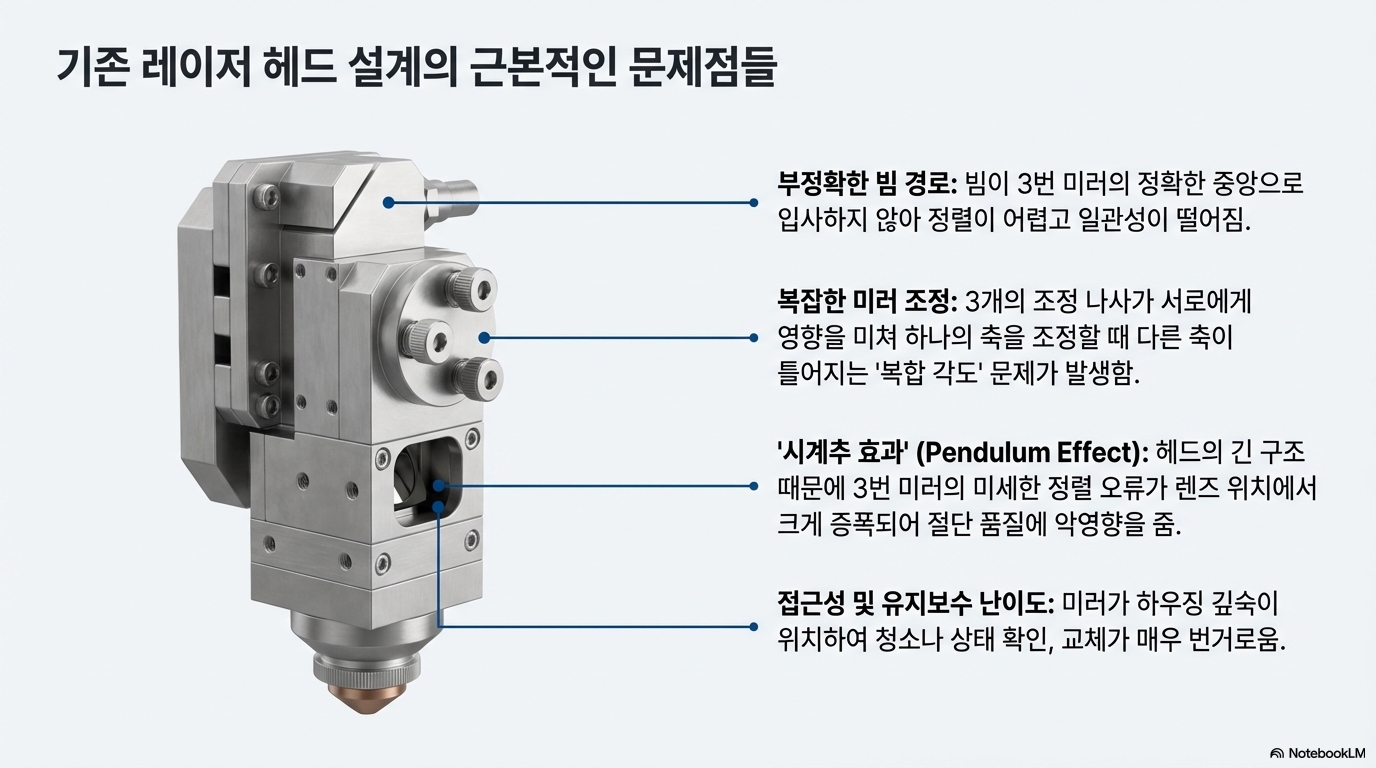

기존 레이저 헤드는 보통 3개의 나사로 거울 각도를 조절합니다. 이 방식의 가장 큰 문제점은 하나의 나사를 돌리면 다른 축에도 영향을 미쳐 복잡한 복합각이 발생하고, 정렬 과정을 매우 답답하게 만든다는 것입니다.

제작자는 이 문제를 '도어 힌지(door hinge)'라고 부르는 독창적인 방식으로 해결했습니다. 하나의 고정된 회전축을 두고, 나머지 두 개의 조절 나사가 각각 수직과 수평 움직임을 독립적으로 제어하게 만든 것입니다. 이 고정 회전축은 특별한 부품이 아닌, 구멍에 고정된 평범한 M3 나사 하나로 구현되었습니다. 간단한 하드웨어로 우월한 메커니즘을 만든 것입니다.

what I'd almost like to call door hinges because look we've got a pivot point a pivot line like a door hinge across the bottom here and when you adjust this one the mirror tips up and down and when we want to tip the mirror the other way we've got a lip we've got a pivot point or a hinge across these two so when we adjust this one the mirror tips this way we don't get any compound angles involved

마치 '도어 힌지'라고 부르고 싶을 정도입니다. 보세요, 여기 바닥에 도어 힌지처럼 하나의 회전축이 있습니다. 이 나사를 조절하면 거울이 위아래로 기울죠. 다른 방향으로 기울이고 싶을 때는, 이 두 지점 사이에 또 다른 회전축이 있습니다. 그래서 이 나사를 조절하면 거울이 이쪽으로 기웁니다. 복합각이 전혀 발생하지 않죠.

이처럼 간단한 기계적 원리를 적용함으로써, 빔 정렬은 훨씬 더 직관적이고 논리적인 작업이 되었고, 소요 시간 또한 극적으로 단축되었습니다.

3. 사용자를 위한 설계: 완벽한 접근성과 유지보수

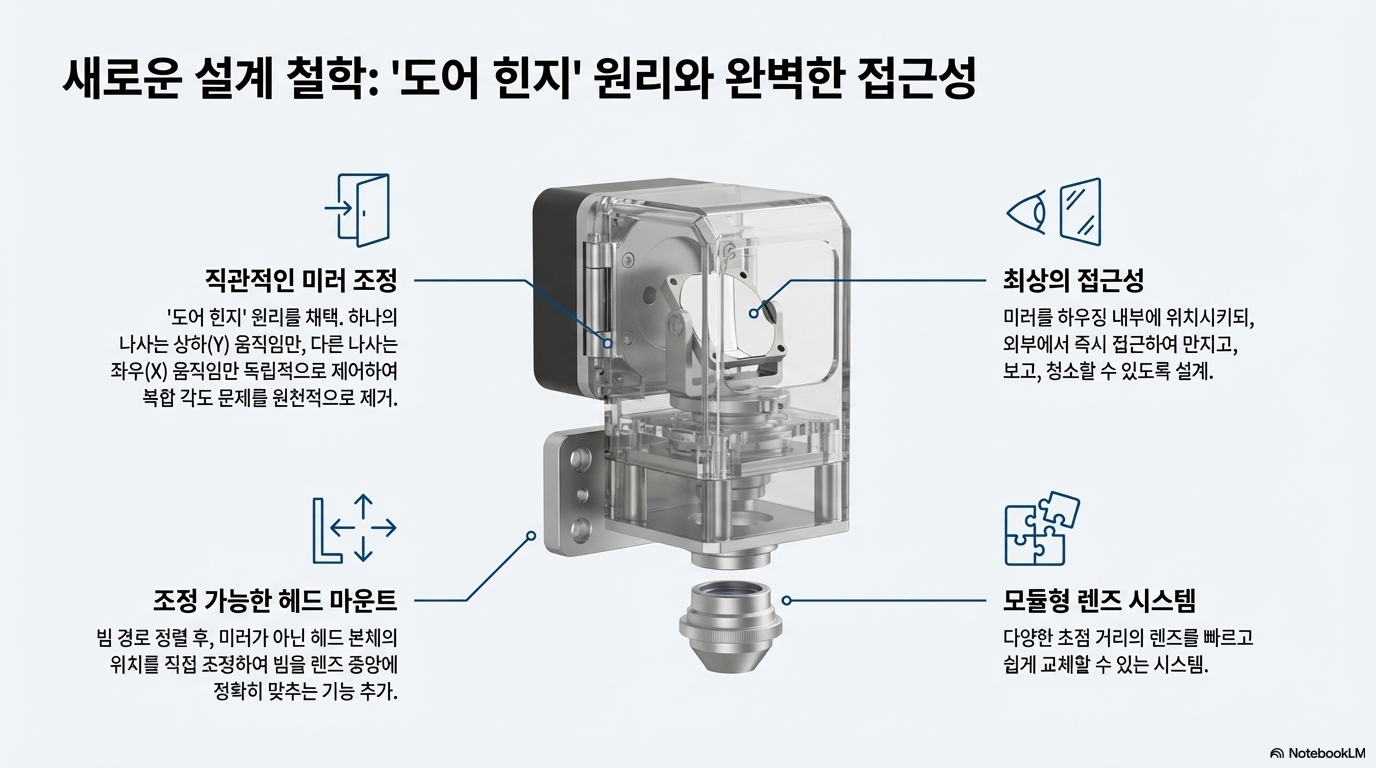

좋은 설계는 사용자의 유지보수 과정까지 고려해야 합니다. 이 레이저 헤드는 그 철학을 완벽하게 보여줍니다. 표준 헤드에서는 세 번째 거울이 깊숙이 숨겨져 있어 청소나 점검이 매우 어렵지만, 이 설계에서는 거울이 완전히 노출되어 있어 언제든 쉽게 닦고 상태를 확인할 수 있습니다.

사소하지만 영리한 디테일도 돋보입니다. 거울을 고정하는 데 특별한 공구 대신 일반적인 육각 나사를 사용한 것입니다. 제작자는 "누구나 육각 렌치는 가지고 있을 것(everybody will have an allen key)"이라며 그 이유를 설명합니다. 이는 사용자가 별도의 도구 없이도 손쉽게 부품을 교체하거나 유지보수할 수 있도록 배려한 것입니다. 이는 제품의 주 기능뿐만 아니라, 사용 주기 전체를 생각하는 훌륭한 설계의 핵심 원칙을 보여줍니다.

4. 진정한 모듈화: 렌즈 교체를 '드롭-인' 방식으로

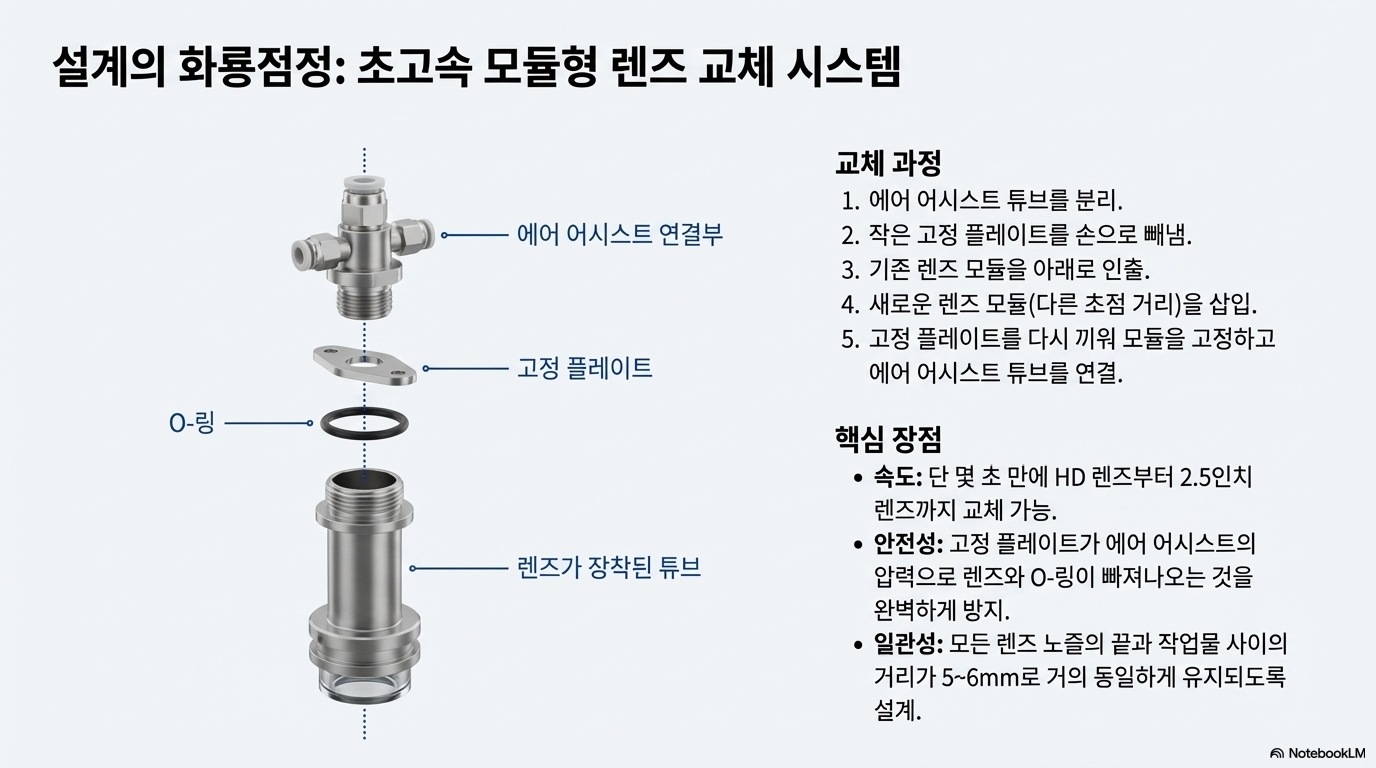

다양한 초점 거리의 렌즈를 교체하는 작업은 종종 번거롭습니다. 이 설계는 렌즈 교체 과정을 '드롭-인(drop-in)' 방식으로 완전히 바꾸어 놓았습니다. 각기 다른 초점 거리의 렌즈를 개별 튜브 모듈에 미리 장착해두는 방식입니다.

교체 과정은 놀랍도록 간단합니다. 에어 어시스트 튜브를 뽑고, 기존 렌즈 모듈을 꺼낸 뒤, 새로운 렌즈 모듈을 떨어뜨려 넣고 작은 고정판으로 잠그면 끝입니다. 여기서 진짜 천재적인 부분은 이 고정판의 역할입니다. 제작자는 렌즈가 처음에 O링 하나로만 고정된다는 점이 "끔찍하게 들린다(sounds terrible)"고 인정합니다. 왜냐하면 강한 에어 어시스트 압력이 렌즈와 O링을 그대로 밀어내 버릴 수 있기 때문입니다. 바로 이 지점에서 작은 고정판이 결정적인 역할을 합니다. 이 판이 렌즈 모듈을 위에서 눌러주어, 에어 어시스트 압력에도 불구하고 렌즈가 빠지지 않도록 완벽하게 고정하는 것입니다. 잠재적인 실패 지점을 가장 단순한 해법으로 막아낸 것입니다.

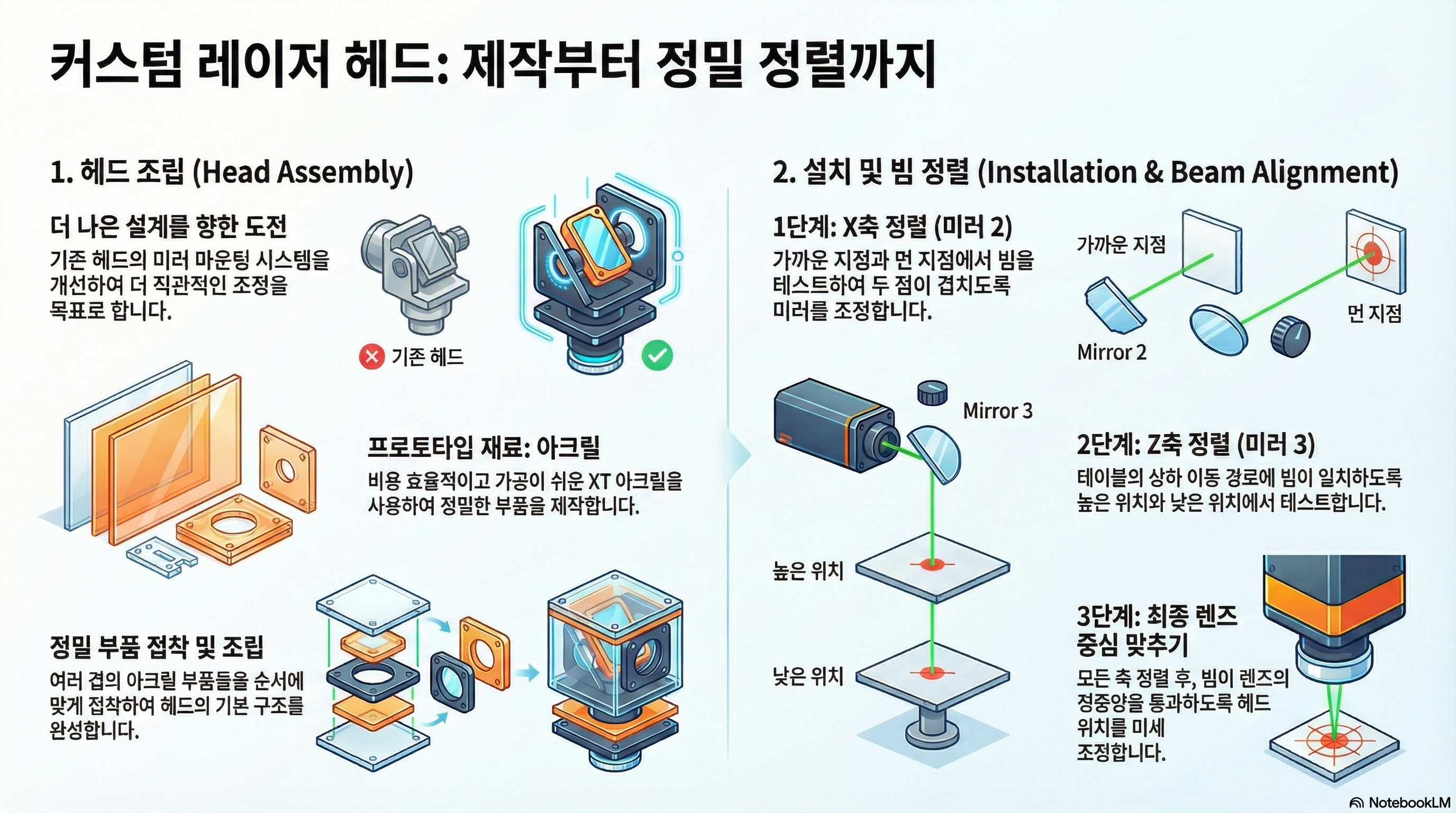

5. 정렬의 완성: 헤드 전체를 조정하는 마지막 한 수

이 설계의 가장 결정적인 특징은 레이저 헤드 전체의 위치를 조정할 수 있다는 점입니다. 마운팅 브래킷 위에서 헤드 뭉치 전체를 위, 아래, 안, 밖으로 움직일 수 있습니다.

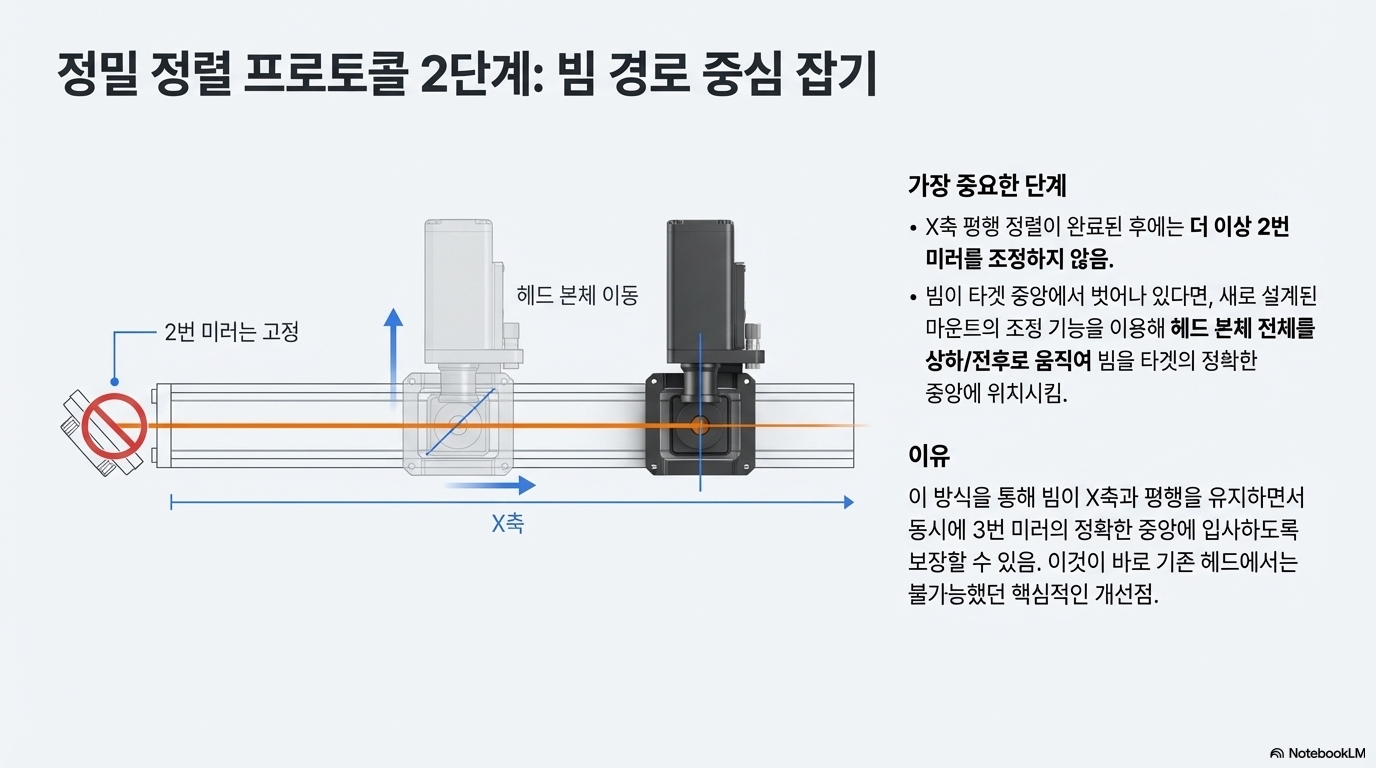

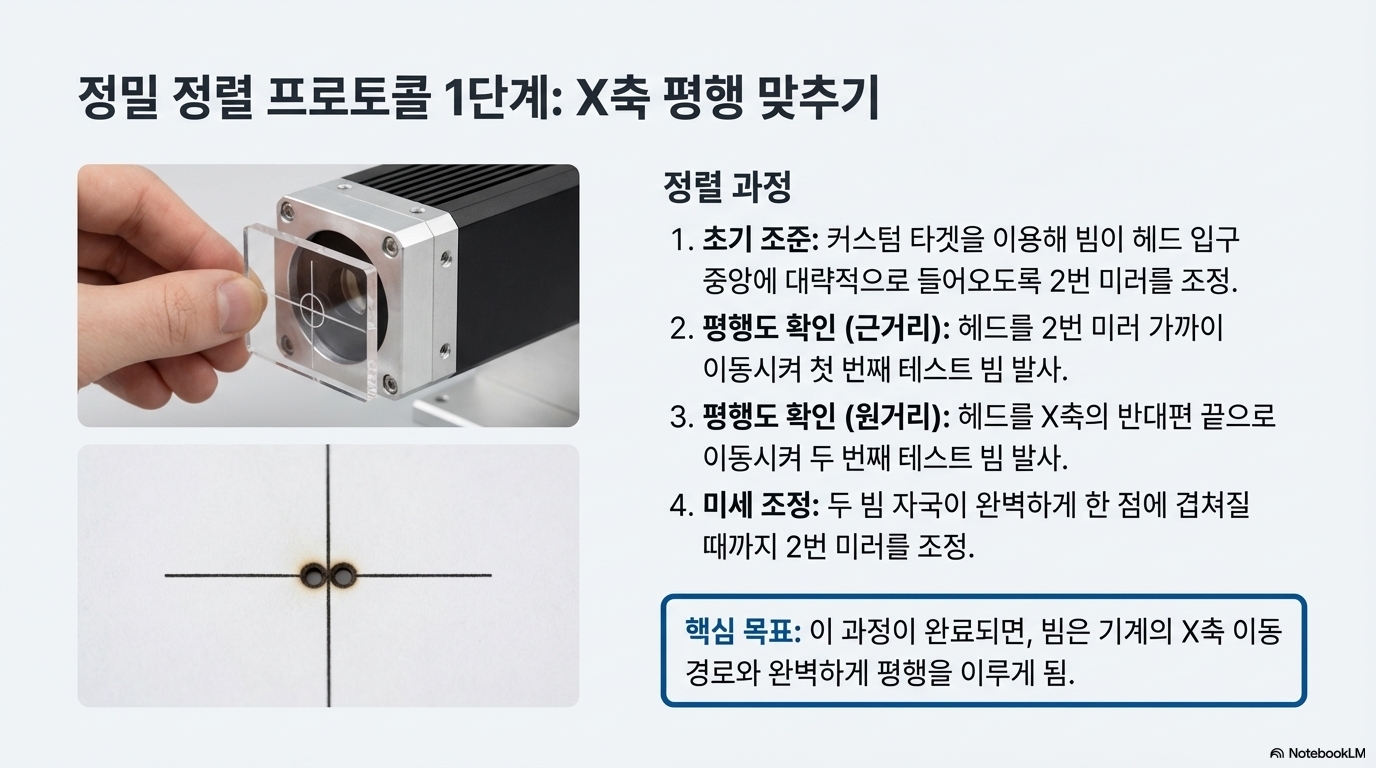

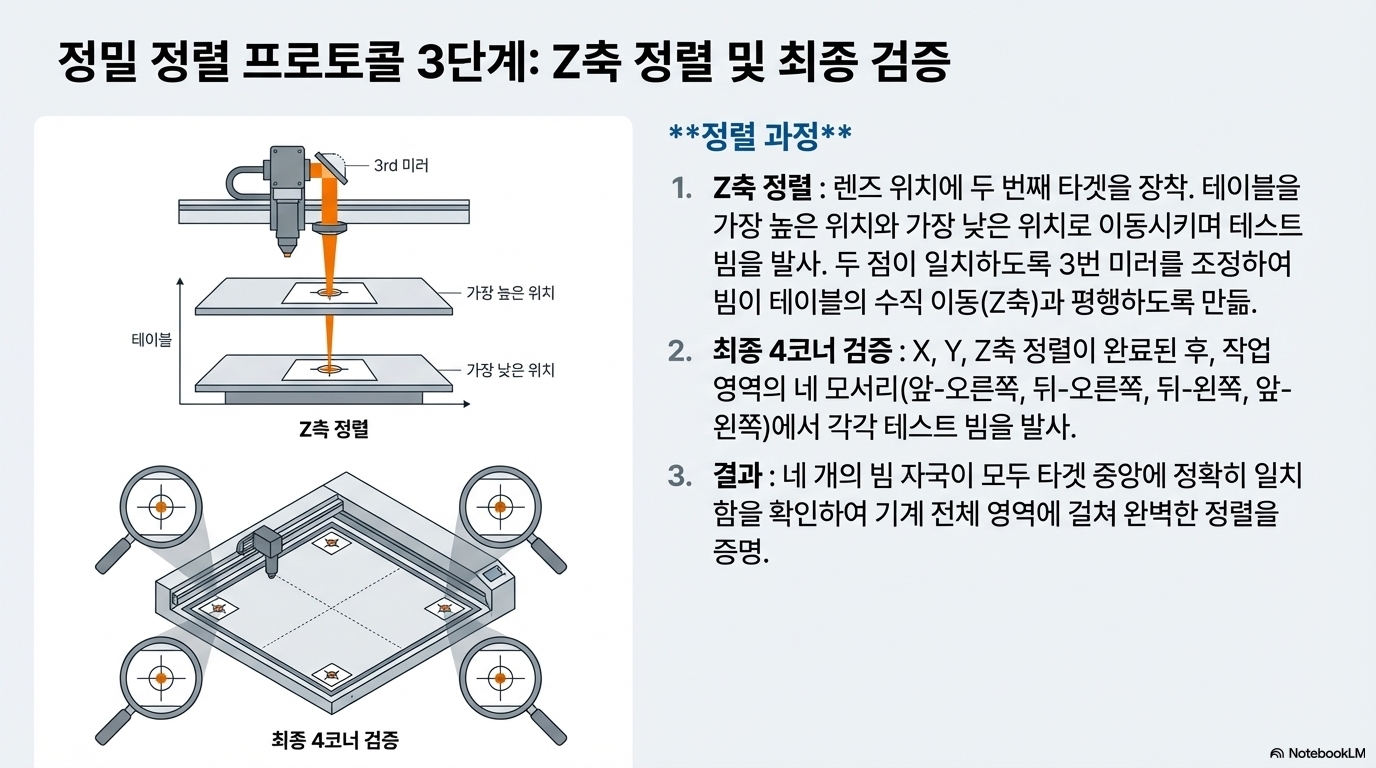

이 기능은 정렬 과정의 마지막 단계를 완성하는 핵심 열쇠입니다. 먼저 1번과 2번 거울을 통해 기계의 X축과 평행한 완벽한 빔 경로를 만듭니다. 그 다음, 이 헤드 조정 기능을 사용해 이미 정렬된 빔의 경로 안으로 '3번 거울이 장착된 헤드 자체'를 통째로 움직여 정확하게 위치시킵니다. 이로써 빔이 3번 거울의 중심에 정확히 맞고, 렌즈의 중심축을 따라 완벽하게 수직으로 내려가도록 보장할 수 있습니다.

이 방식이 해결하는 답답함을 제작자의 말보다 더 잘 표현할 수는 없을 것입니다.

you don't want to go back and keep resetting the Machine you just want to work forwards and stay forwards

계속 뒤로 돌아가 기계를 재설정하고 싶지는 않을 겁니다. 그저 앞으로, 계속 앞으로 나아가며 작업하고 싶을 뿐이죠.

이 기능은 거울과 레이저 튜브 사이를 고통스럽게 오가는 과정을 없애고, 진정으로 완벽한 설정을 가능하게 하는 마지막 한 수입니다.

--------------------------------------------------------------------------------

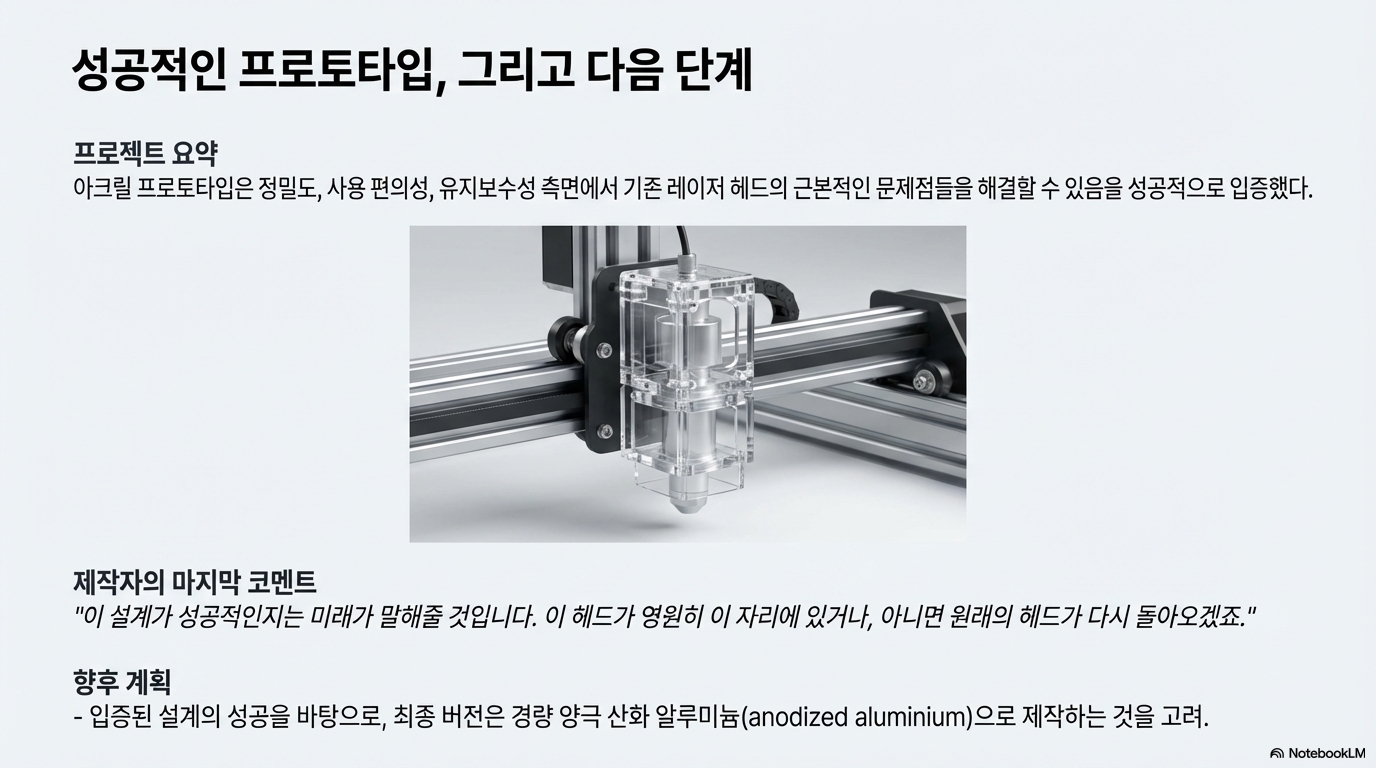

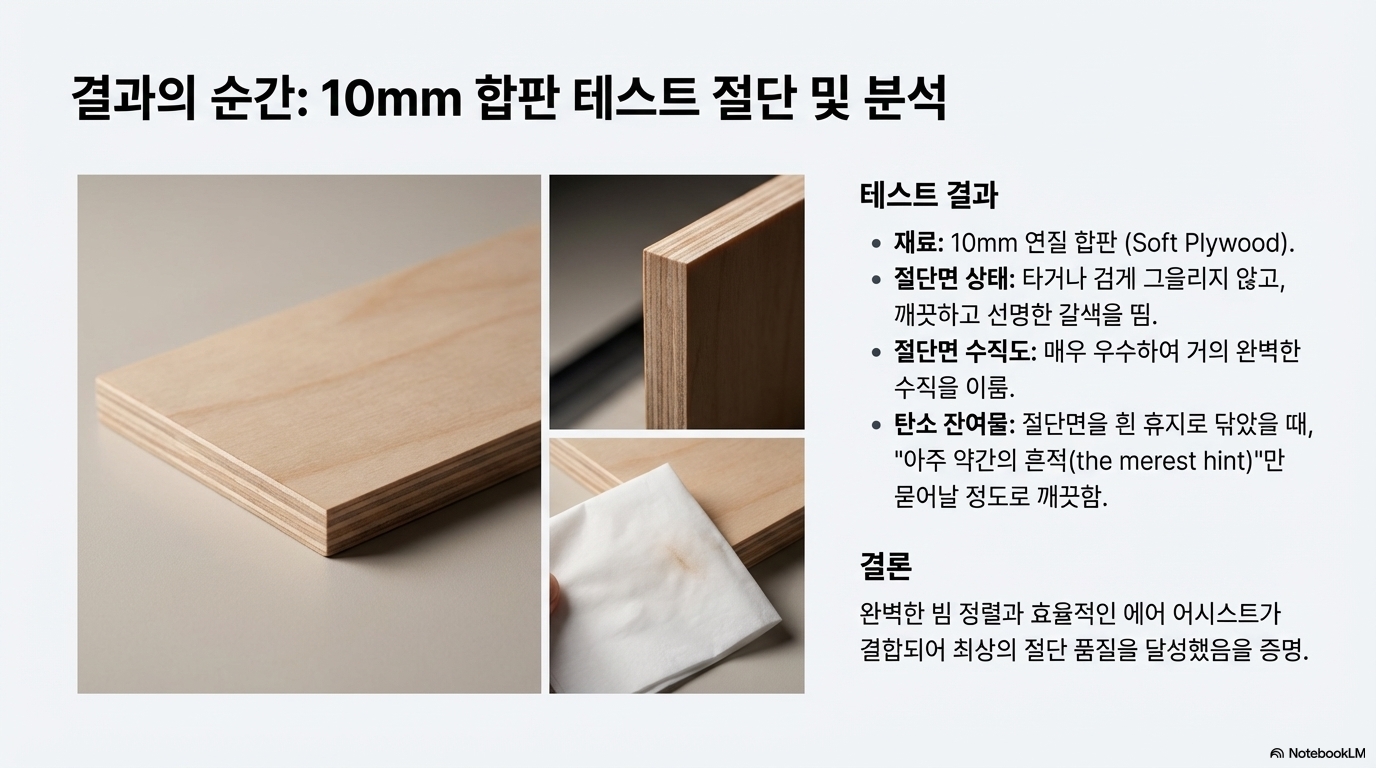

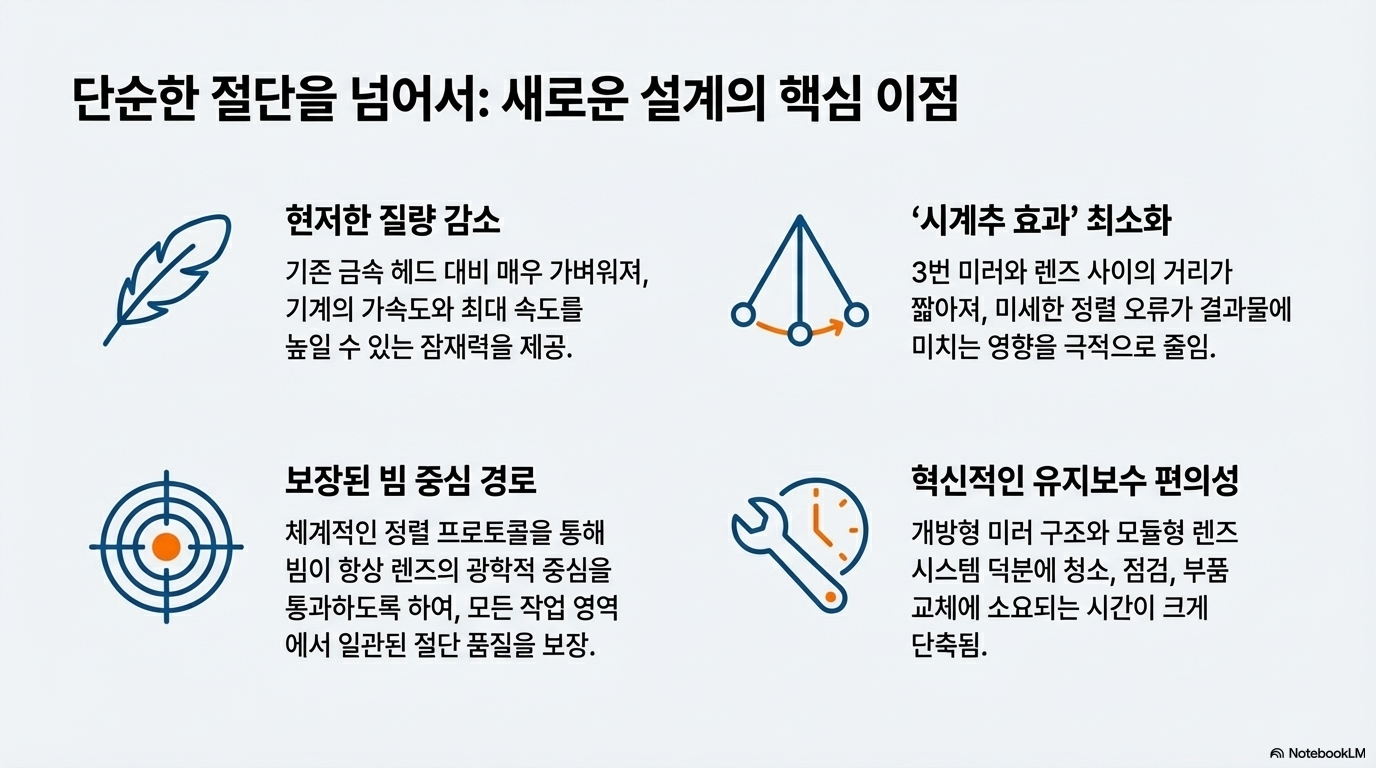

이 DIY 레이저 헤드 프로젝트는 영리한 문제 해결, 철저한 사용자 중심의 설계 철학, 그리고 파격적인 재료를 활용한 신속한 프로토타이핑의 힘을 명확히 보여줍니다. 기존의 불편함을 당연하게 여기지 않고 '더 나은 방법'을 고민한 결과물이 얼마나 뛰어날 수 있는지를 증명한 훌륭한 사례입니다.

여러분이 사용하는 장비에서 '원래 그렇다'고 생각했지만, 처음부터 다시 설계하고 싶었던 부분은 무엇인가요?
