당신의 레이저 각인이 삐뚤어지는 진짜 이유: 레드닷 포인터 정렬의 4가지 비밀
정성껏 준비한 레이저 각인 작업. 레드닷 포인터로 미리보기를 했을 땐 완벽해 보였는데, 막상 각인된 결과물은 미세하게 빗나가 있어 좌절한 경험이 있으신가요? 사실 이 글은, 한 전문가가 다른 작업(회전 링 각인) 영상을 촬영하다가 자신의 각인이 중앙에서 벗어난 것을 발견하고 그 원인을 파헤치면서 시작되었습니다. 이런 답답한 상황의 주범은 바로 '레드닷 포인터 정렬' 문제일 가능성이 높습니다. 많은 사용자들이 간과하지만, 정확한 정렬은 작업의 성패를 가르는 결정적인 요소입니다. 이 글에서는 전문가의 튜토리얼에서 발견한, 놀랍지만 반드시 알아야 할 4가지 핵심 포인트를 통해 여러분이 기계에 대한 완벽한 신뢰를 되찾고 정밀한 결과물을 얻을 수 있도록 돕겠습니다.
I. 핵심 내용: 놀랍거나 반직관적인 4가지 핵심 정리

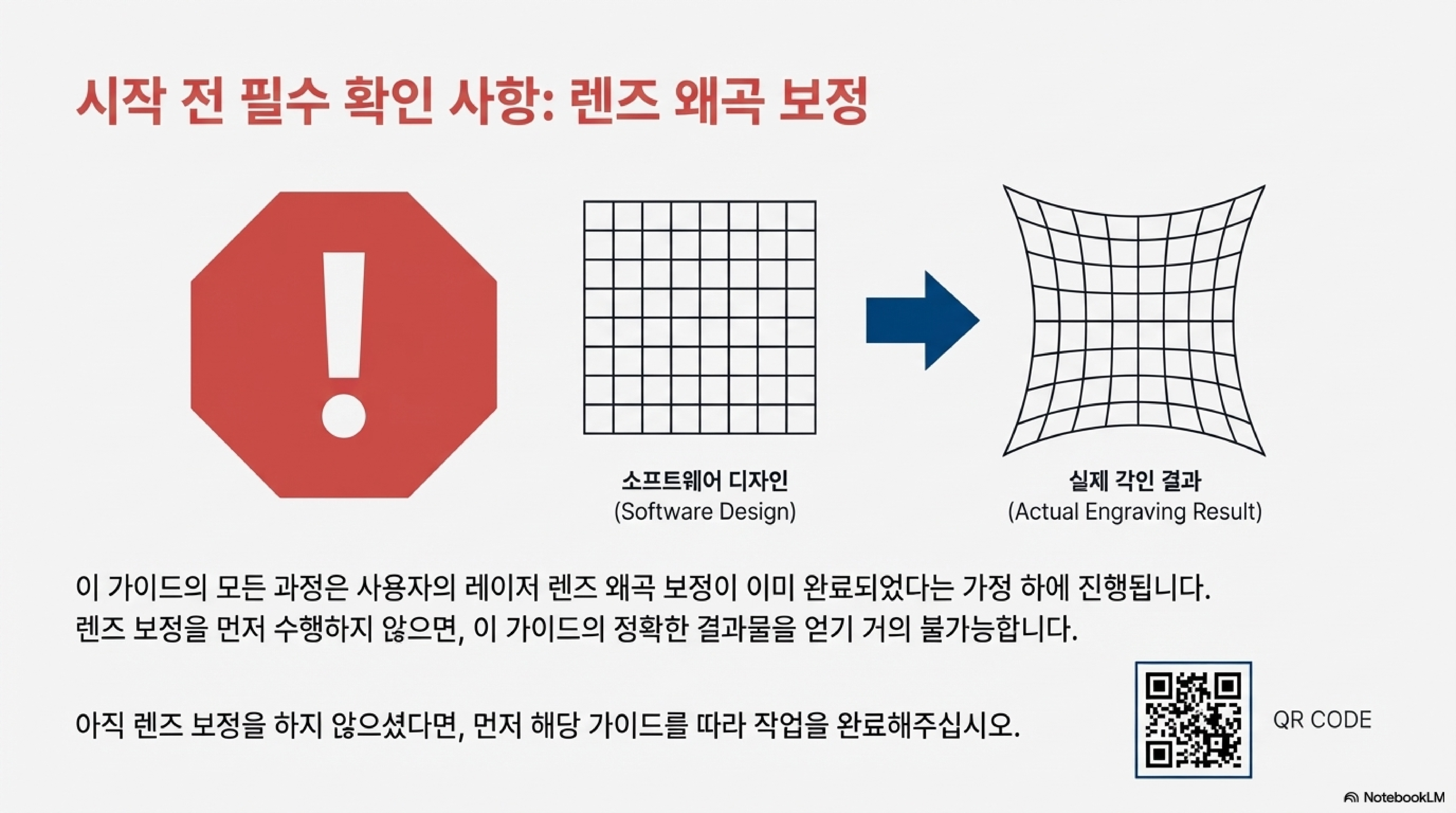

1. 모든 정렬 실패의 숨은 원인: 렌즈 보정을 건너뛰는 치명적 실수
레드닷 포인터 정렬을 시도하기 전에 반드시, 그리고 예외 없이 선행되어야 하는 작업이 있습니다. 바로 '렌즈 왜곡 보정'입니다. 많은 사용자들이 이 단계를 건너뛰고 바로 레드닷 조정에 들어가는데, 이는 모든 노력을 수포로 돌리는 치명적인 실수입니다. 휘어진 벽에 똑바로 그림을 걸 수 없듯이, 렌즈 자체가 만들어내는 왜곡된 필드 위에서는 아무리 레드닷을 정밀하게 맞추려 해도 결국 어긋날 수밖에 없습니다. 기초가 잘못되면 그 위에 무엇을 쌓아도 소용이 없습니다.
이 튜토리얼 전체는 여러분이 이미 레이저 렌즈 보정을 완료했다는 사실을 전제로 합니다... 그렇지 않으면 이 작업은 거의 불가능할 것입니다.

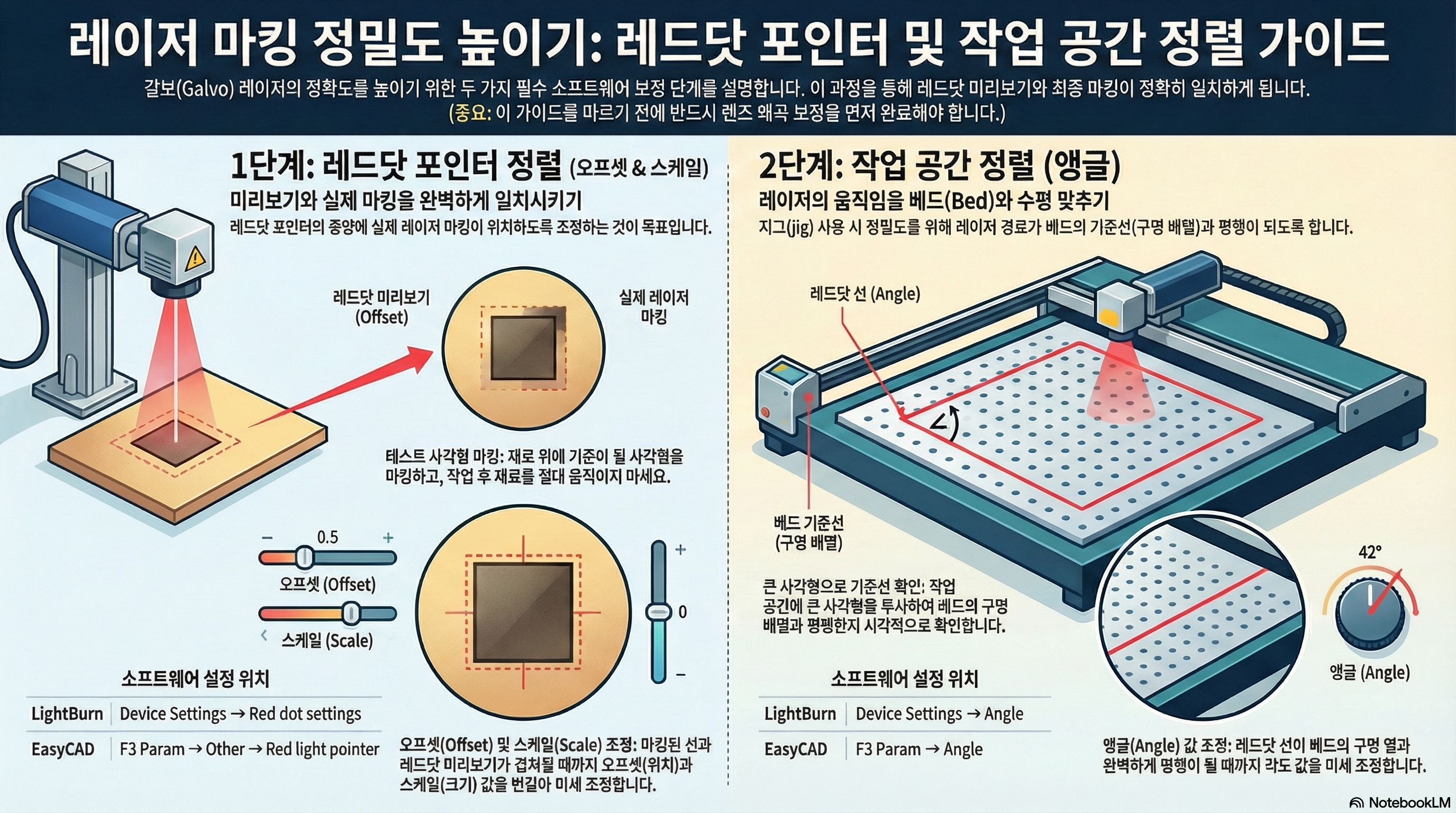

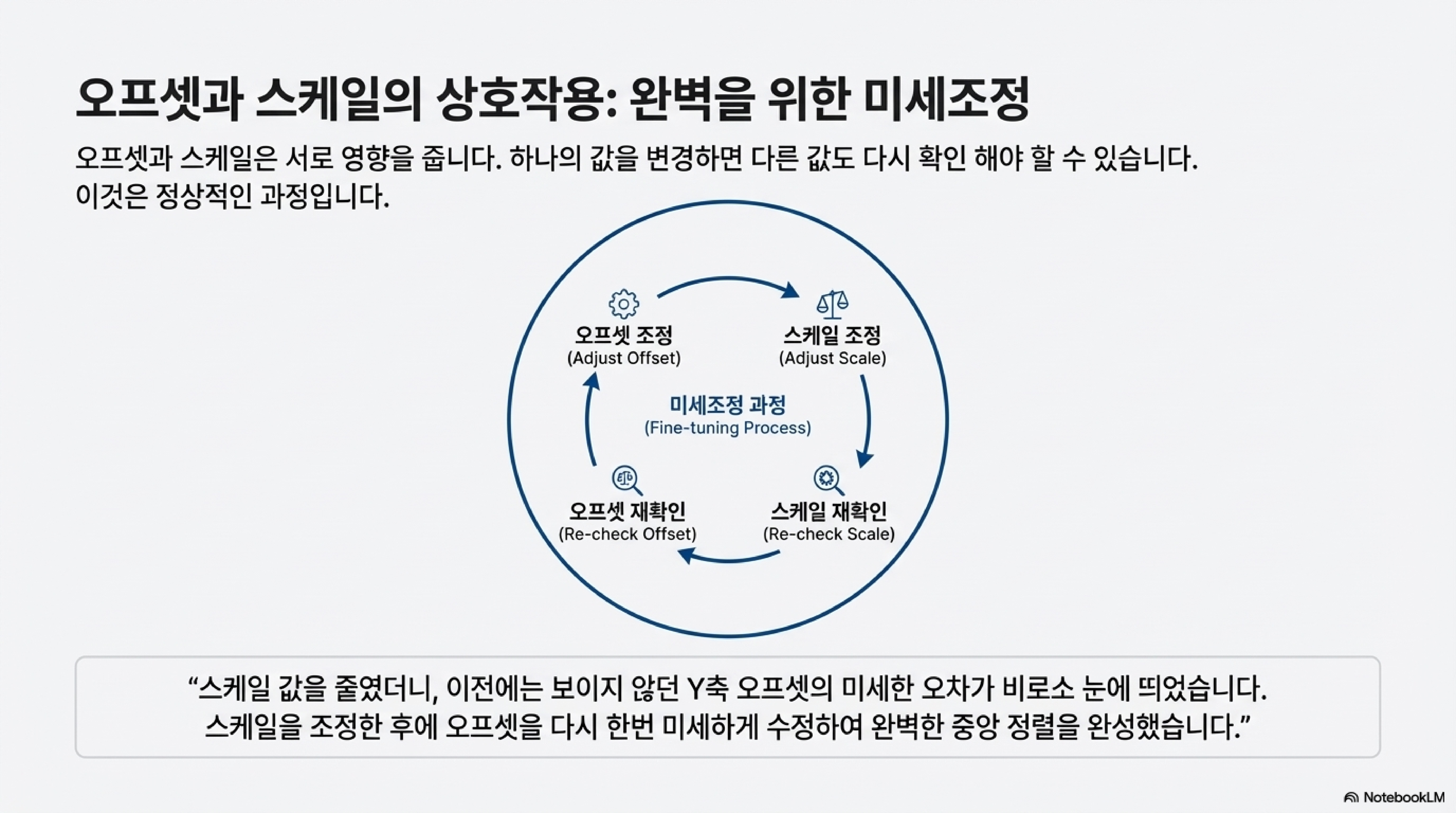

2. 정렬은 직선이 아닌 춤입니다: 오프셋과 스케일의 끝나지 않는 '밀당'

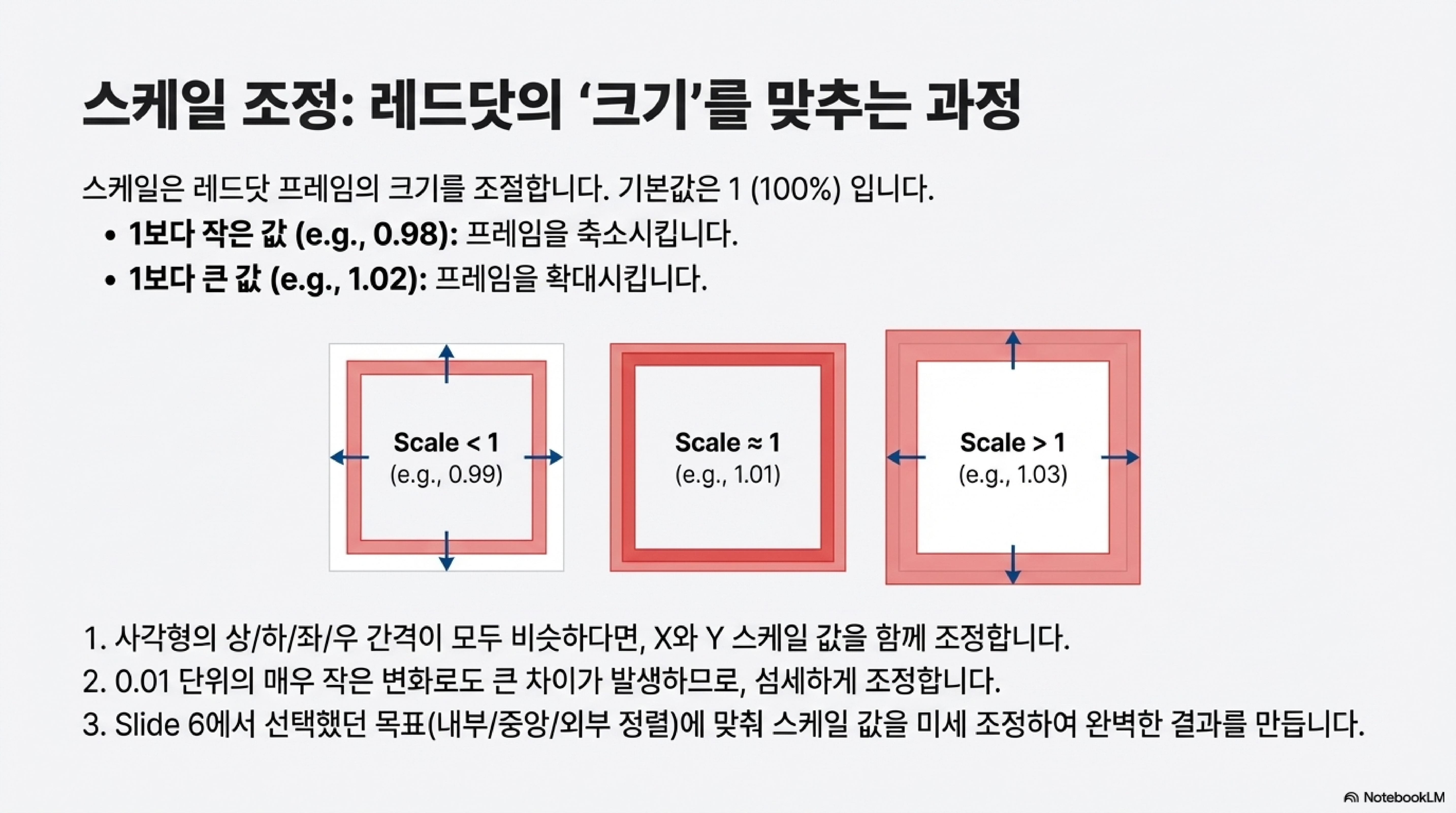

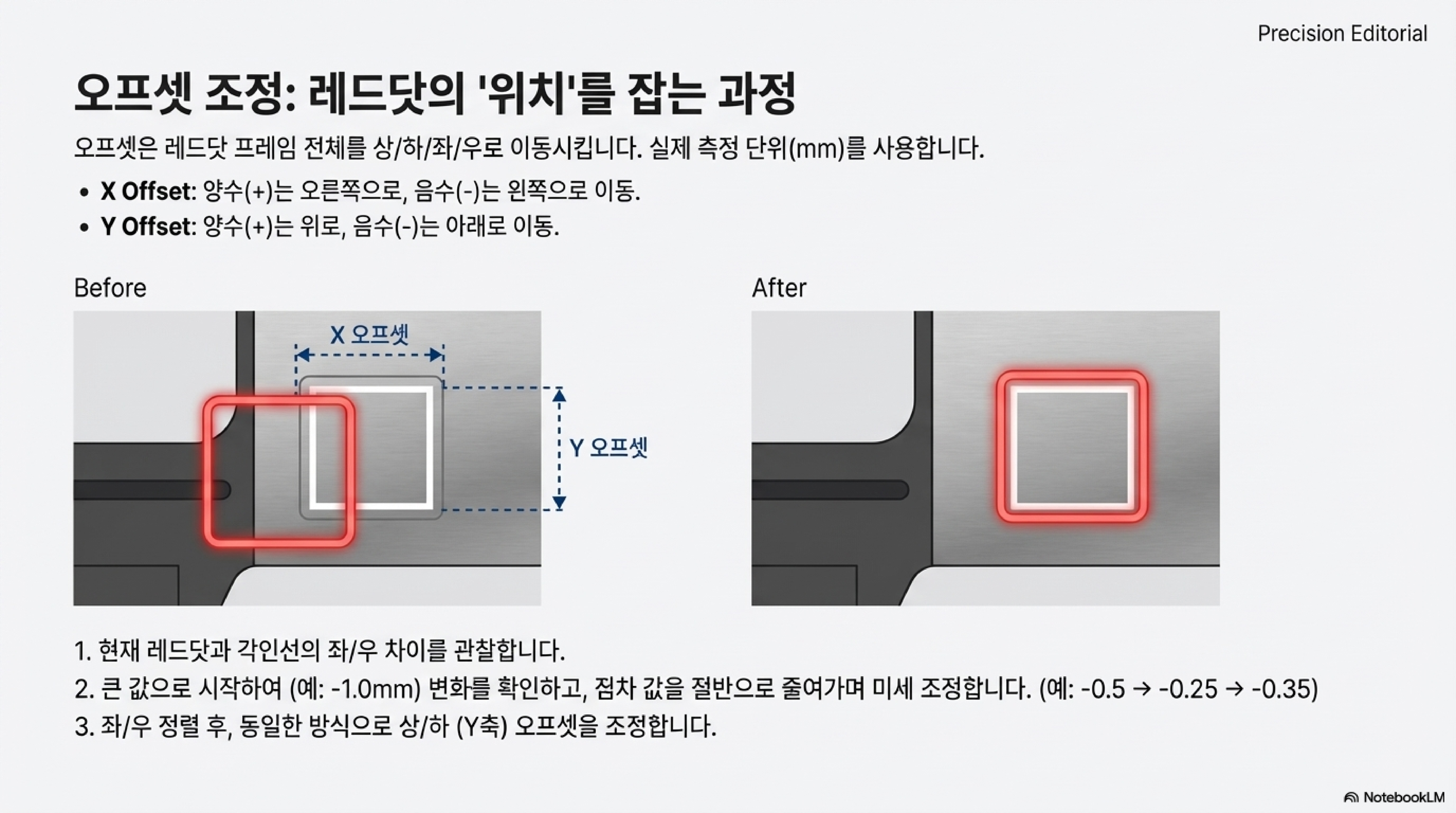

흔히 정렬 작업을 할 때 위치(Offset)를 먼저 맞추고, 그 다음에 크기(Scale)를 맞추면 될 것이라고 생각합니다. 하지만 이는 잘못된 접근법입니다. 레드닷 정렬 과정은 오프셋과 스케일 값이 서로에게 영향을 미치는, 마치 춤을 추듯 반복적인 조정이 필요한 '추측과 확인의 게임(game of guess and check)'과 같습니다. 하나를 조정하면 다른 하나가 미세하게 틀어지기 때문에, 기본값(Offset=0, Scale=1)에서 시작하여 두 설정 사이를 오가며 점진적으로 값을 찾아나가야 합니다. 이 과정이 처음에는 답답하게 느껴질 수 있지만, 원래부터 한 번에 끝나지 않는 작업임을 인지하면 훨씬 수월해집니다.
스케일이 맞지 않으면 오프셋이 올바로 설정되었는지 알기 어렵고, 오프셋이 맞지 않으면 스케일을 설정하기가 매우 어렵습니다.
3. 장비 손상 위험 없이 완벽한 수평 잡기: 물리적 문제가 아닌 소프트웨어 해법

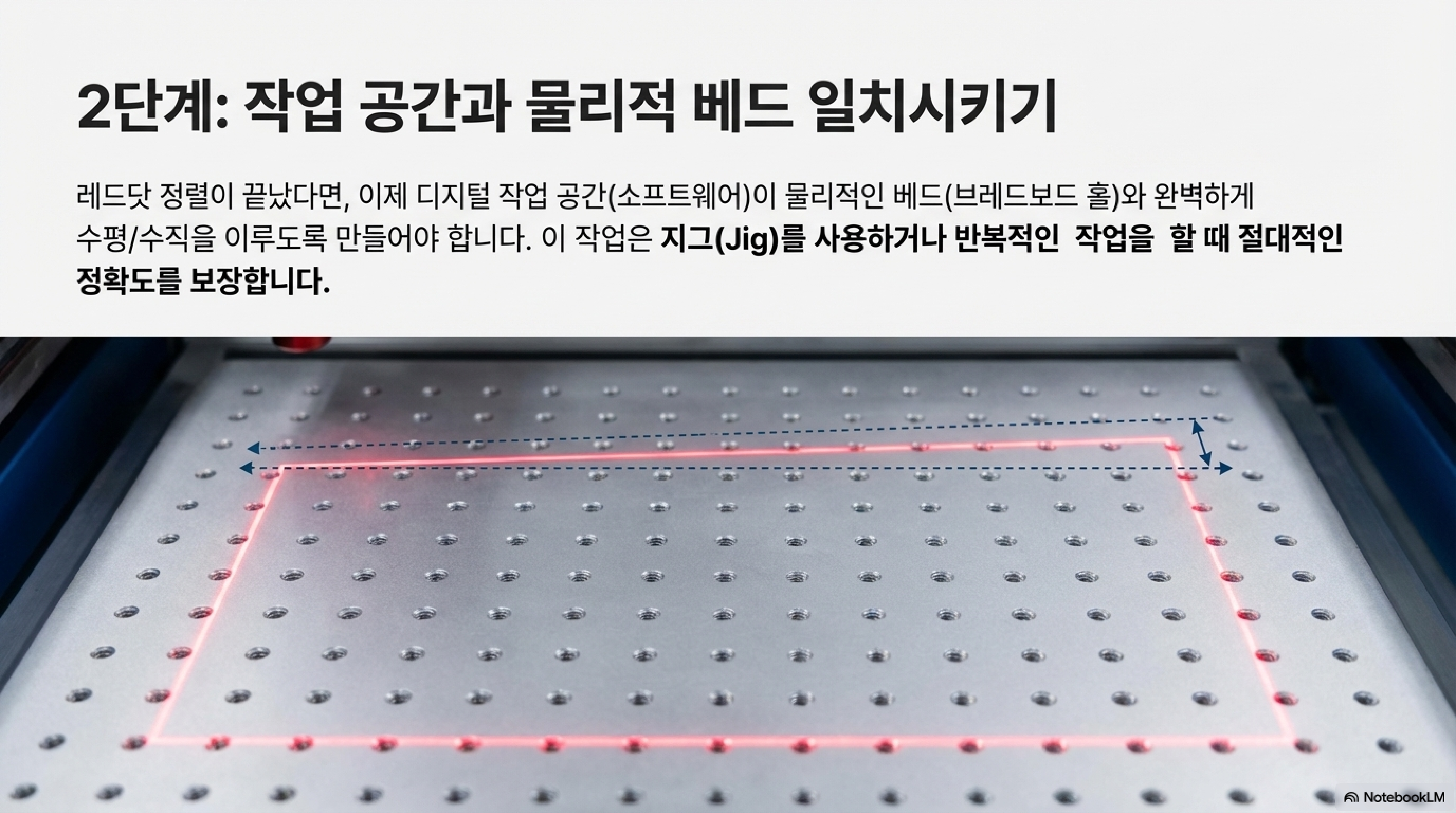

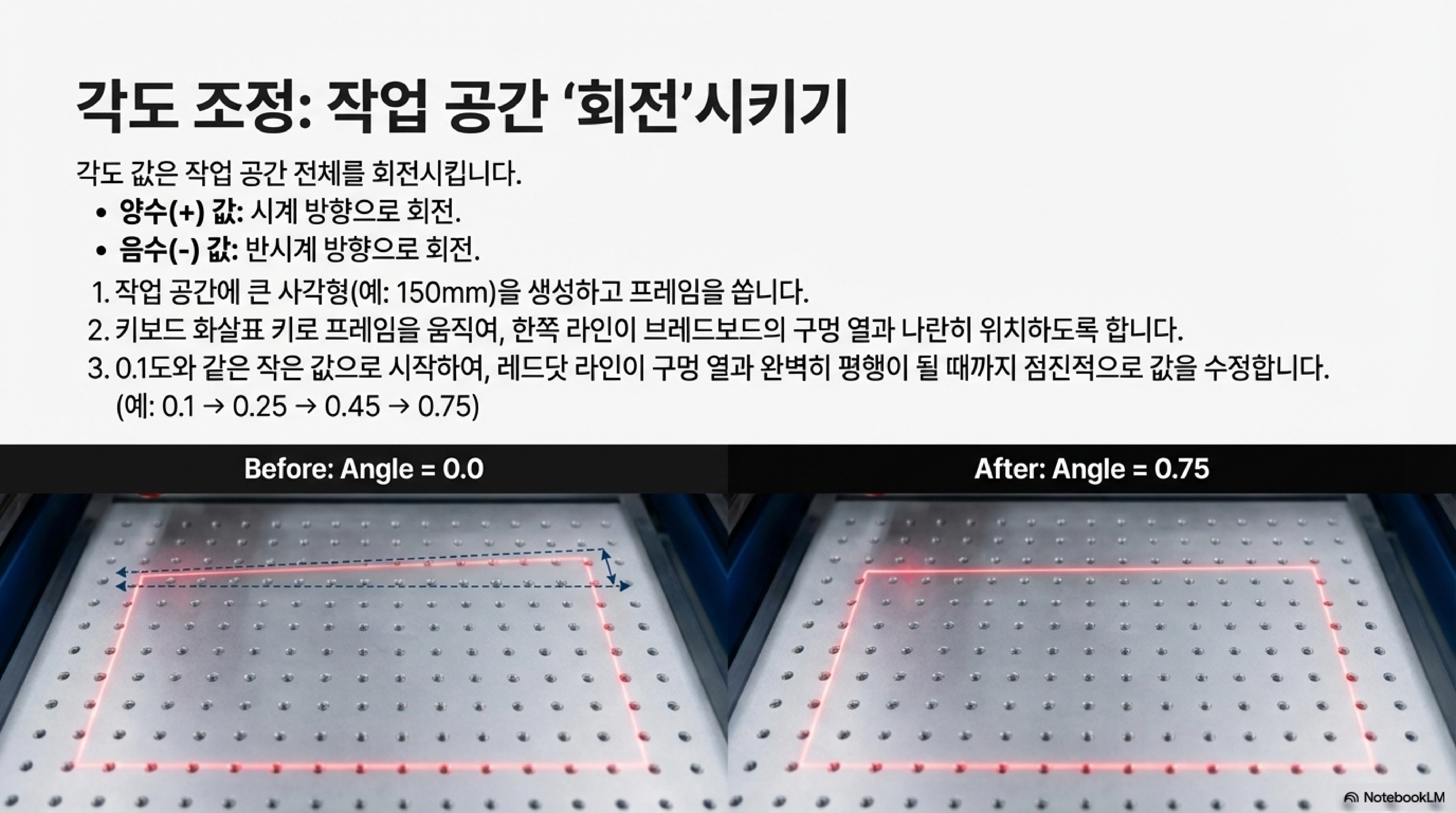

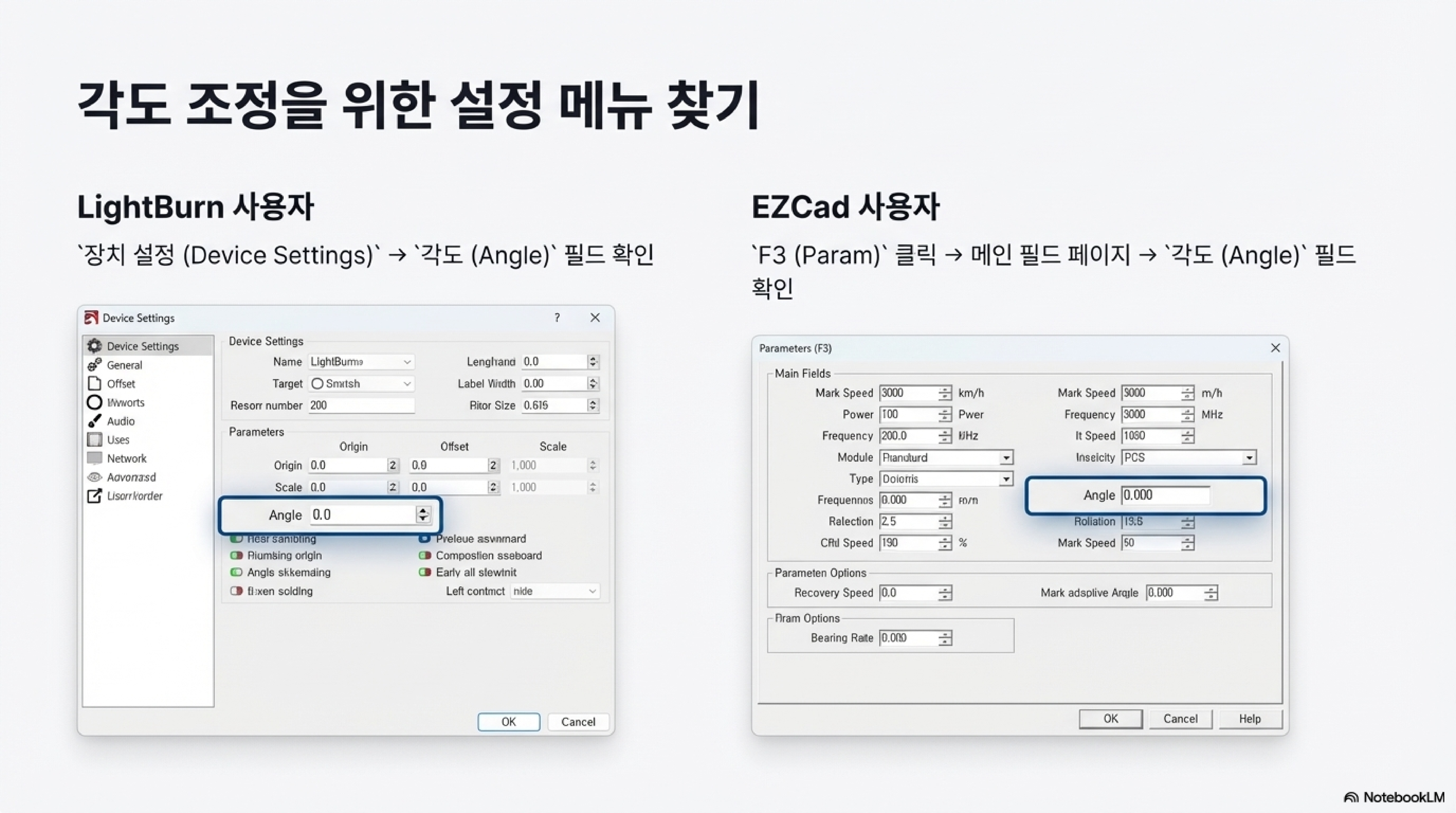

작업대의 지그나 고정 홀에 맞춰 미리보기를 했을 때 각인될 사각형이 비뚤어져 보인다면, 많은 사람들이 레이저 갈보 헤드를 물리적으로 돌려야 한다고 생각합니다. 하지만 이는 장비에 손상을 줄 수 있는 위험하고 부정확한 방법입니다. 이 "물리적인" 문제는 LightBurn이나 EasyCAD 같은 소프트웨어 내의 '각도(angle)' 설정을 통해 안전하고, 반복 가능하며, 수학적으로 정밀하게 해결할 수 있습니다. 위험천만한 물리적 조정 대신 안전하고 확실한 소프트웨어 해법을 선택하는 것, 이것이 바로 전문가의 방식입니다.
4. '정답'은 없습니다, '당신만의 일관성'이 있을 뿐

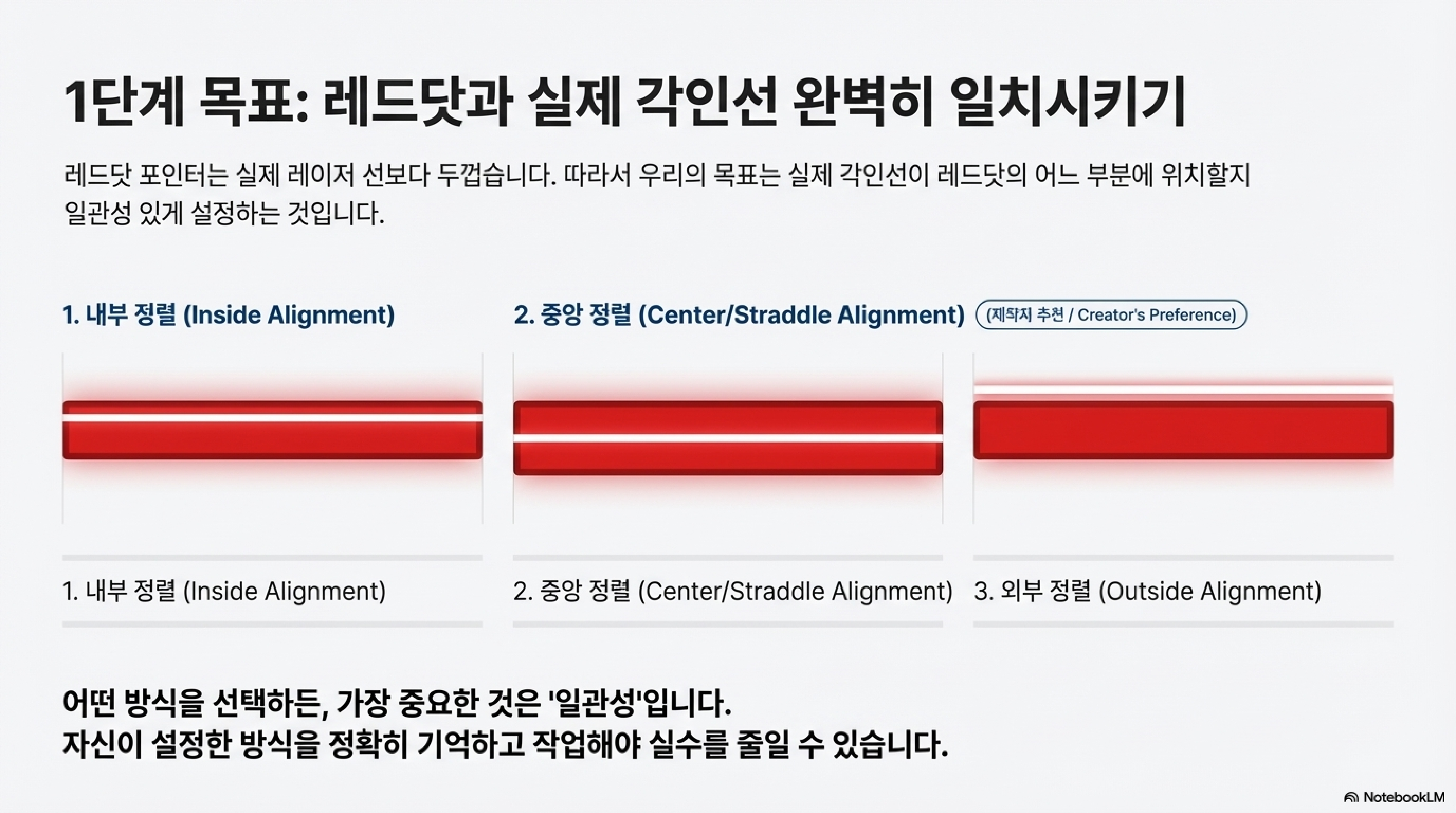

실제 각인선과 레드닷의 관계를 설정하는 데 있어 유일하게 '올바른' 방법은 없습니다. 이는 전적으로 사용자의 개인적인 선호도와 작업 스타일에 달려있습니다. 전문가가 제시하는 유효한 3가지 옵션은 다음과 같습니다.
- 레드닷이 실제 각인선 안쪽에 위치하도록 설정
- 레드닷이 실제 각인선을 양쪽에 걸치도록 설정
- 레드닷이 실제 각인선 바깥쪽에 위치하도록 설정
여기서 진짜 핵심은 어떤 스타일을 선택하느냐가 아니라, 그 기준을 명확하게 기억하고 모든 작업에서 일관성을 유지하는 것입니다. 전문가는 "자신이 어떻게 정렬했는지 절대 잊지 말라"고 강조합니다. 반복 가능한 성공의 열쇠는 바로 이 일관성에 있습니다.
II. 결론: 요약 및 생각할 거리 제시
결론적으로, 레드닷 포인터 정렬은 단순히 미리보기를 정확하게 하는 것 이상의 의미를 가집니다. 렌즈 보정의 선행, 오프셋과 스케일의 상호작용 이해, 소프트웨어를 통한 각도 조절, 그리고 자신만의 일관된 정렬 스타일 확립이라는 네 가지 핵심을 마스터하면 기계에 대한 신뢰도가 극적으로 향상되고 작업의 질 또한 한 단계 높아질 것입니다.
이제 레이저 정렬의 비밀을 알게 되셨으니, 새로운 자신감으로 어떤 멋진 프로젝트에 도전하시겠습니까?
