Rdworks Lab 171 왜 절단면은 완벽하게 평행할까?

레이저 커터의 가장 큰 미스터리: 왜 절단면은 완벽하게 평행할까?

1.0 서론: 레이저 커팅의 역설

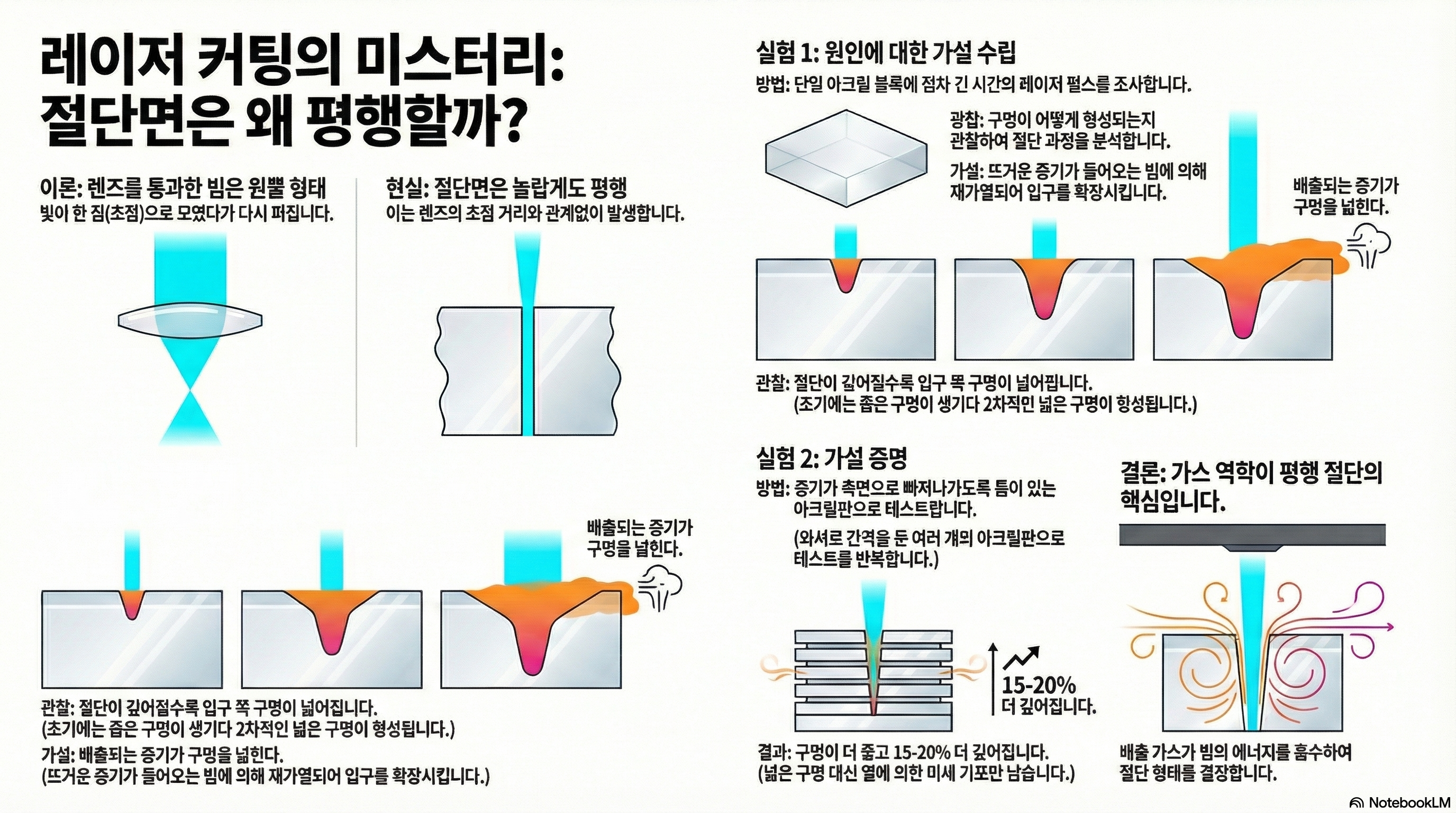

혹시 레이저 커터가 어떻게 완벽하게 직선이고 평행한 절단면을 만들어내는지 궁금해 본 적 있나요? 조금만 생각해 보면, 이건 정말 이상한 일입니다. 렌즈는 빛을 원뿔 모양으로 모으기 때문에, 우리는 당연히 V자 형태의 절단면을 예상해야 합니다. 하지만 실제로는 그렇지 않죠. 이것이야말로 레이저 커팅 기술의 가장 크고 흥미로운 미스터리 중 하나입니다.

"왜 렌즈의 초점 거리에 상관없이 절단면이 평행하게 나오는 걸까요? 당연히 다른 결과가 나올 것이라고 예상하는데도 말입니다."

2.0 첫 번째 발견: 중요한 것은 빔의 형태가 아니라 에너지의 '뾰족한 끝'

첫 번째 단서는 절단면의 형태가 아닌, 레이저 빔 자체의 숨겨진 본질에서 나왔습니다.

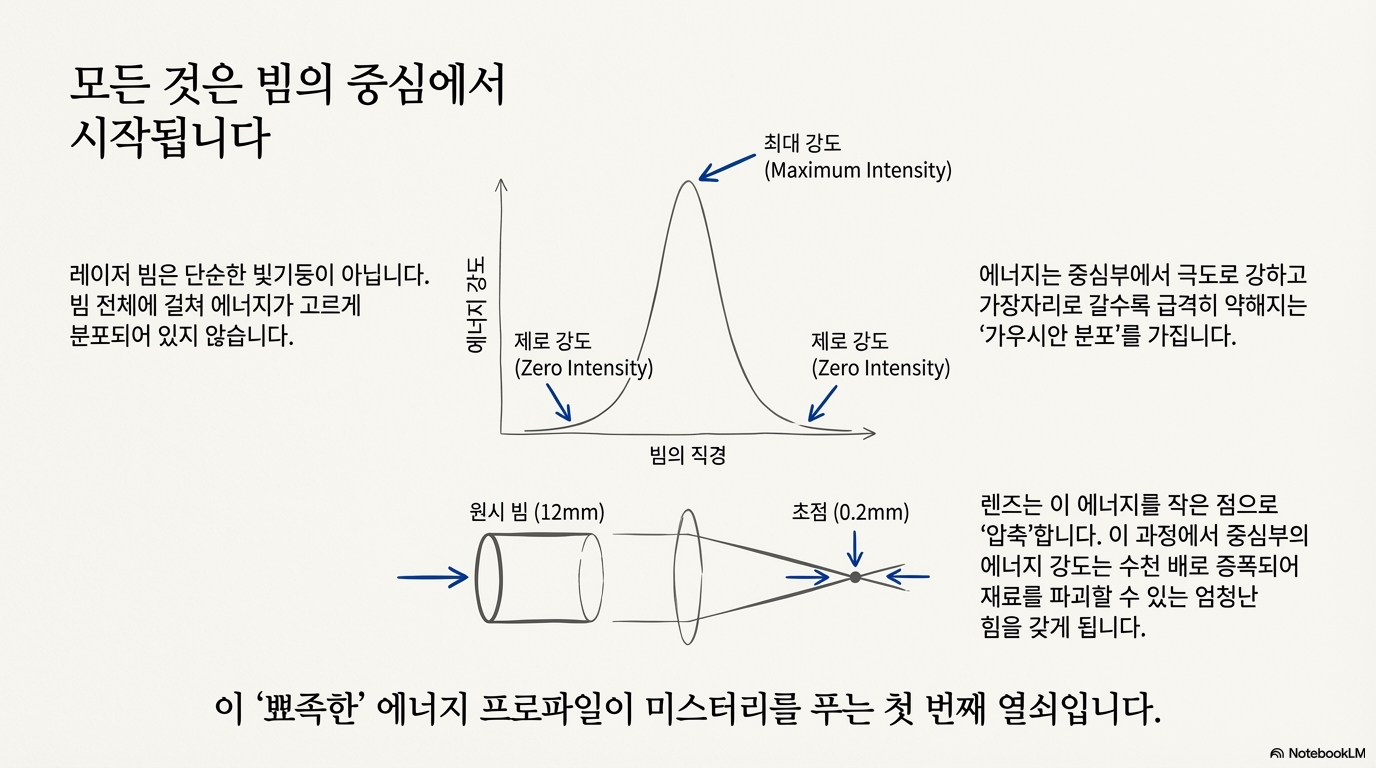

레이저 빔의 에너지는 '가우시안 분포'를 따라 균일하지 않습니다. 대부분의 에너지가 빔의 중심에 극도로 집중되어 있고, 바깥으로 갈수록 급격히 약해진다는 의미입니다. 렌즈로 빔을 집속시키는 과정은 단순히 빔의 크기를 줄이는 것이 아닙니다. 뭉툭한 장대를 나무 블록에 밀어 넣는 것과 날카롭게 벼린 창을 밀어 넣는 것을 상상해 보십시오. 둘 다 같은 힘으로 밀더라도, 창의 집중된 끝부분이 실질적인 관통을 해냅니다. 렌즈는 레이저의 에너지에 바로 이와 같은 역할을 합니다. 뭉툭한 힘을 파괴적으로 날카로운 한 점으로 바꾸는 것이죠.

바로 이 강렬한 에너지의 '뾰족한 끝'이 재료를 수직으로 파고들며 실제 절단을 수행합니다. 주변부의 약한 에너지가 아니라, 이 압도적인 중심점이야말로 평행 절단의 미스터리를 푸는 첫 번째 열쇠입니다.

3.0 두 번째 발견: 절단은 레이저와 스스로 만들어낸 증기 사이의 싸움이다

실제 절단 과정은 훨씬 더 역동적인 싸움이었습니다. 레이저가 재료를 기화시키면, 고체였던 물질은 엄청난 부피의 증기(vapor)가 되어 좁은 절단 구멍 밖으로 빠져나가야 합니다.

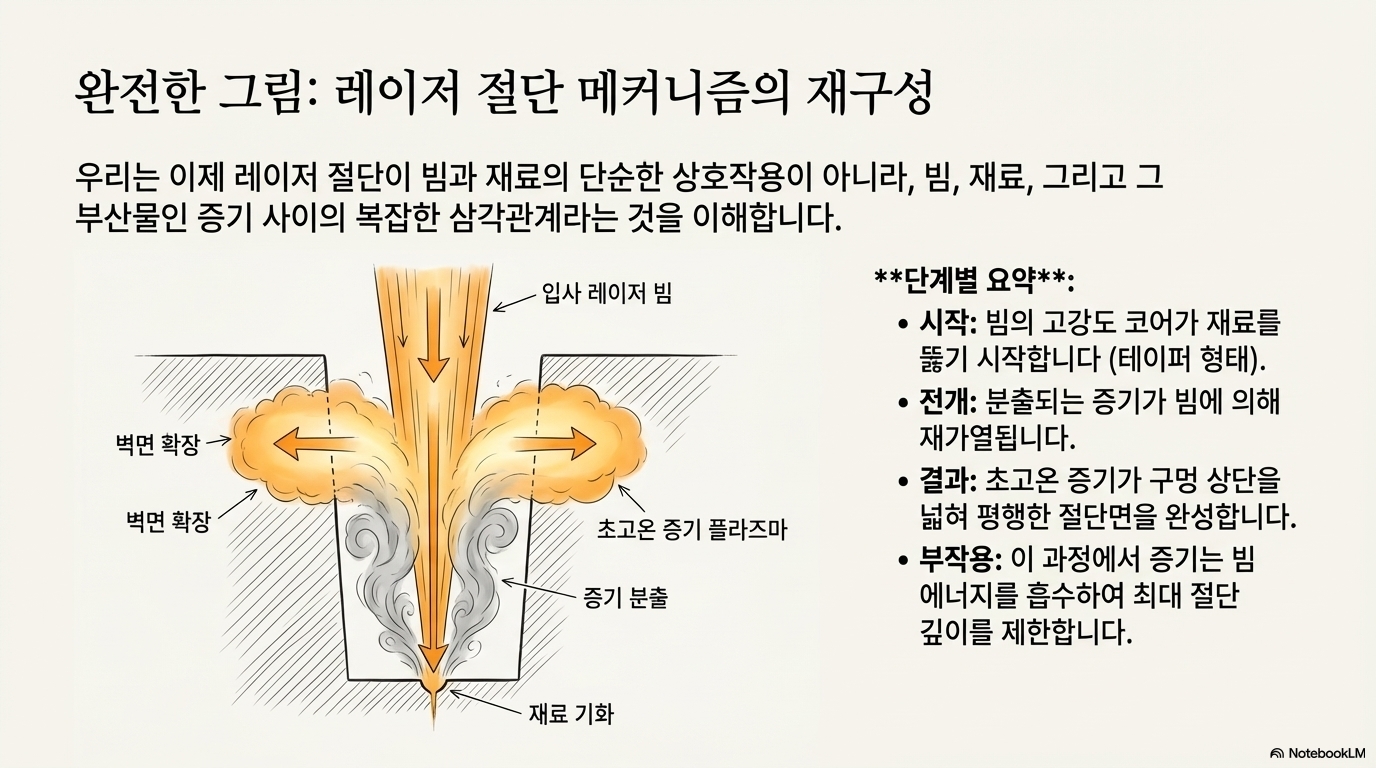

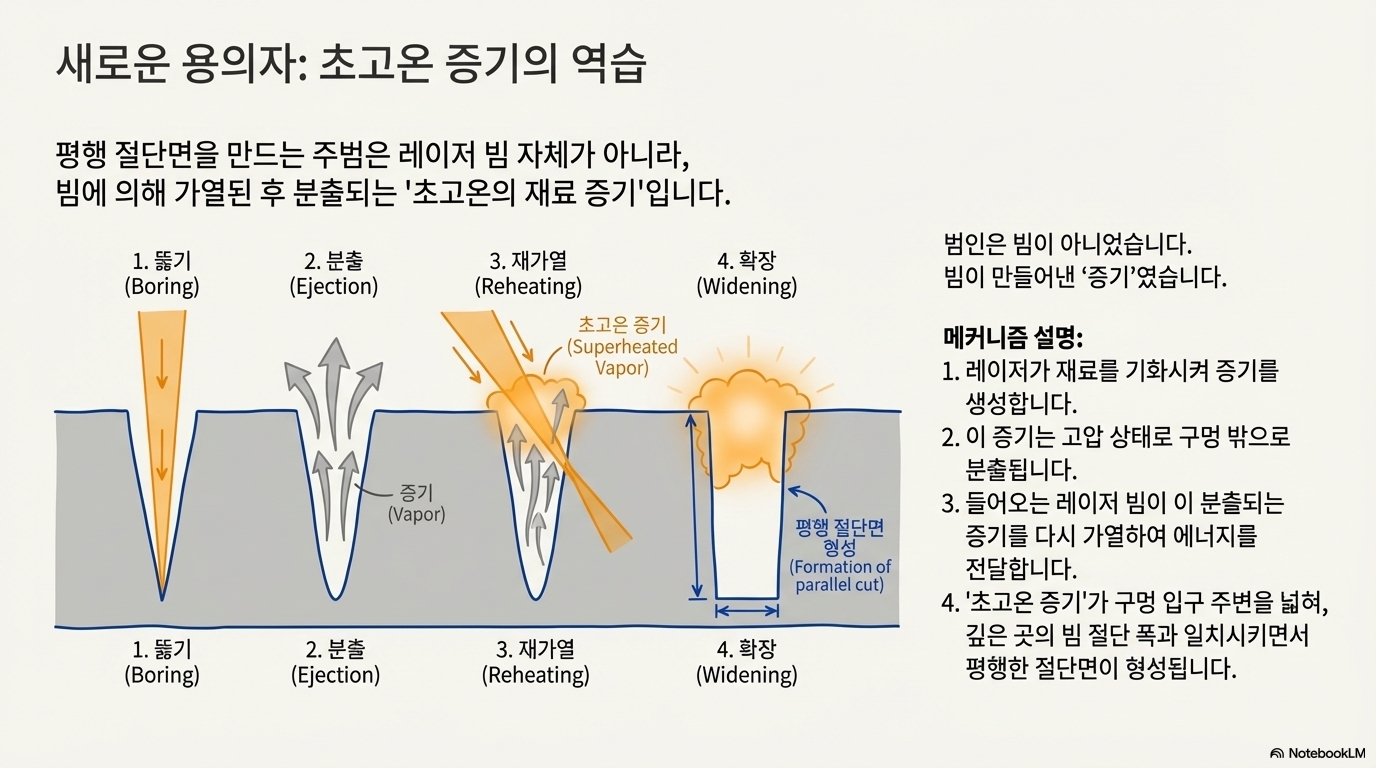

연구자들은 이 탈출하는 증기가 구멍으로 들어오는 레이저 빔과 정면으로 부딪힌다는 가설을 세웠습니다. 이 과정에서 증기는 다시 가열되고('2차 가열'), 이 열에너지가 절단면 입구 주변을 추가로 녹여 더 넓은 2차 구멍을 만듭니다. 즉, 절단은 단순히 레이저가 재료를 뚫는 과정이 아니라, 들어오는 레이저 빔과 빠져나가는 뜨거운 증기 사이의 치열한 상호작용인 것입니다.

"팽창하는 증기는 구멍 밖으로 나오면서 구멍으로 들어오는 레이저 빔과 만나게 됩니다."

4.0 세 번째 발견: 카메라 없이 레이저 절단 과정을 초고속으로 촬영하는 법

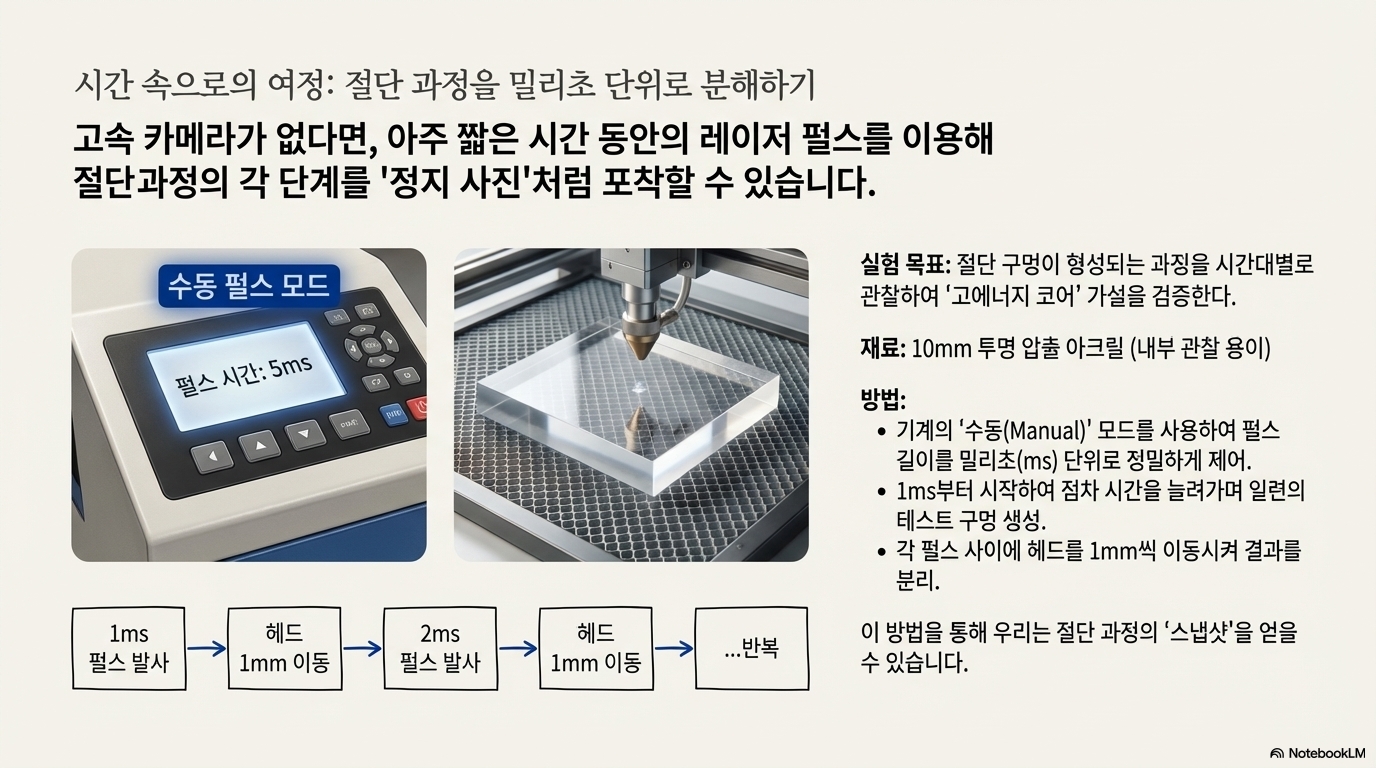

이 복잡한 과정을 어떻게 눈으로 확인할 수 있을까요? 수천 달러짜리 초고속 카메라도 없이, 연구자는 기발한 방법을 써야 했습니다. 그는 기계의 기본적인 수동 제어 기능을 영리하게 활용하여, 사실상 기계를 '속여' 스스로 초고속 '스냅샷' 시리즈를 찍게 만들었습니다.

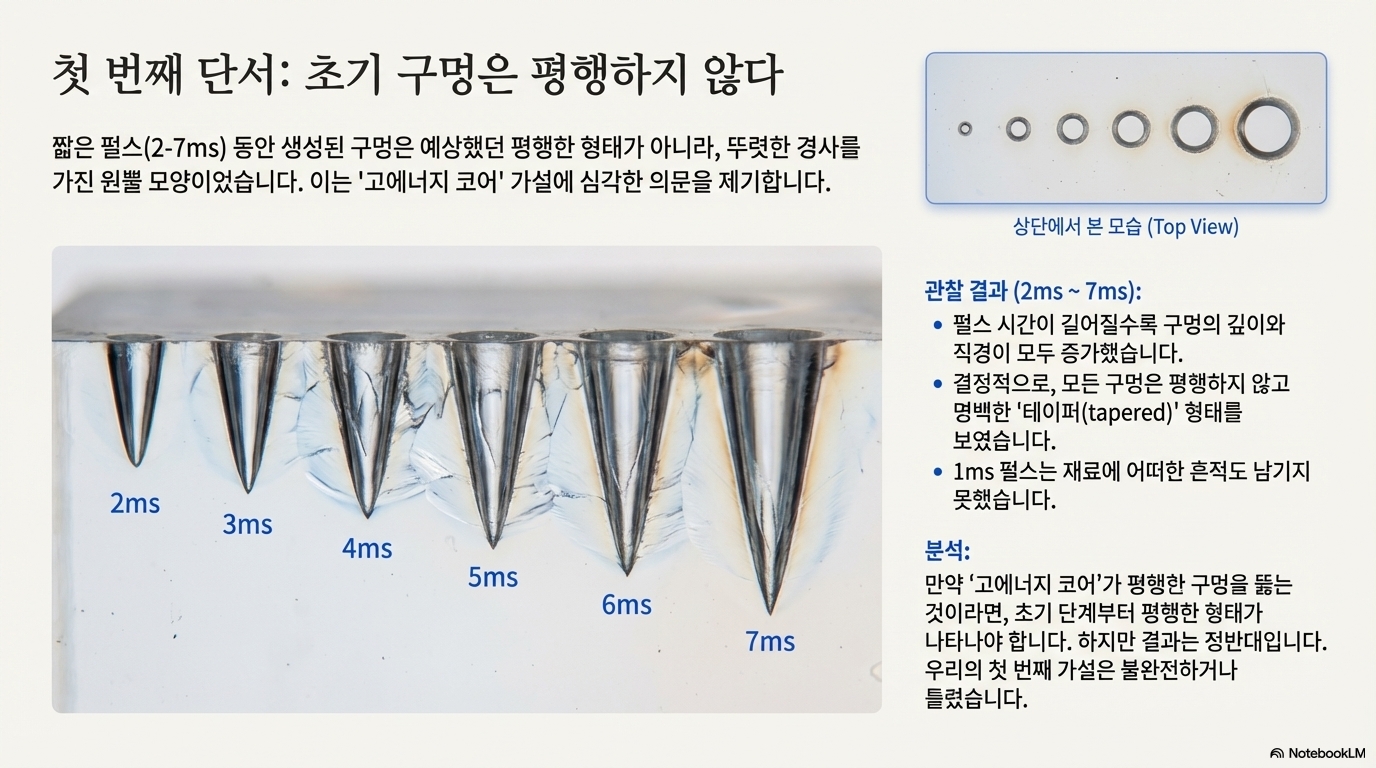

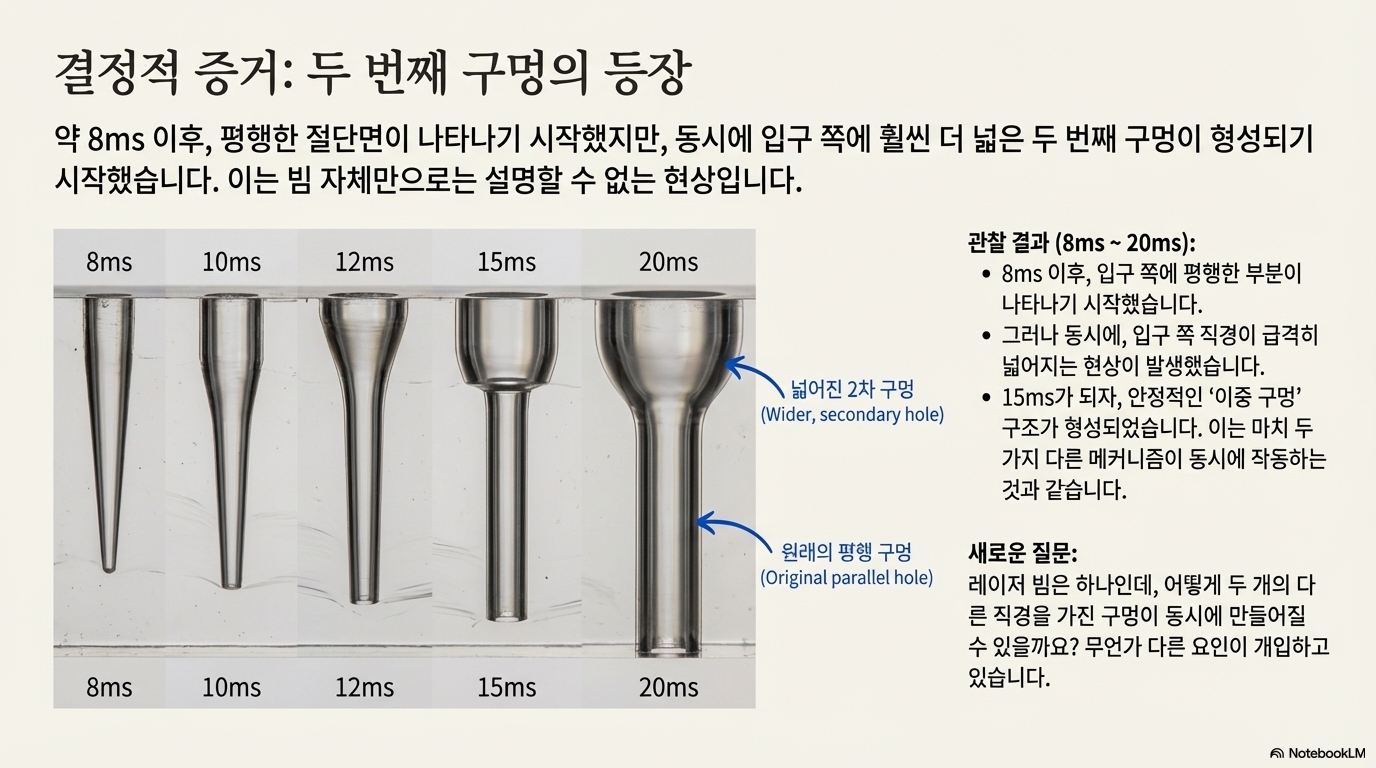

그는 투명한 아크릴 블록에 1밀리초(ms) 단위로 시간을 제어한 레이저 펄스를 쏘고, 매번 1mm씩 위치를 이동시켰습니다. 그 결과, 시간의 흐름에 따른 절단 과정의 변화를 담은 일종의 '플립북 애니메이션'이 만들어졌습니다. 이 실험을 통해 절단이 처음에는 뾰족한 원뿔 형태로 시작되다가, 점차 평행한 구간이 형성되고, 마지막에는 증기 효과로 인해 입구가 넓은 2차 구멍이 생기는 전 과정을 시각적으로 증명할 수 있었습니다.

5.0 네 번째 발견: 절단면에 '숨 쉴 틈'을 주자 드러난 레이저의 진짜 힘

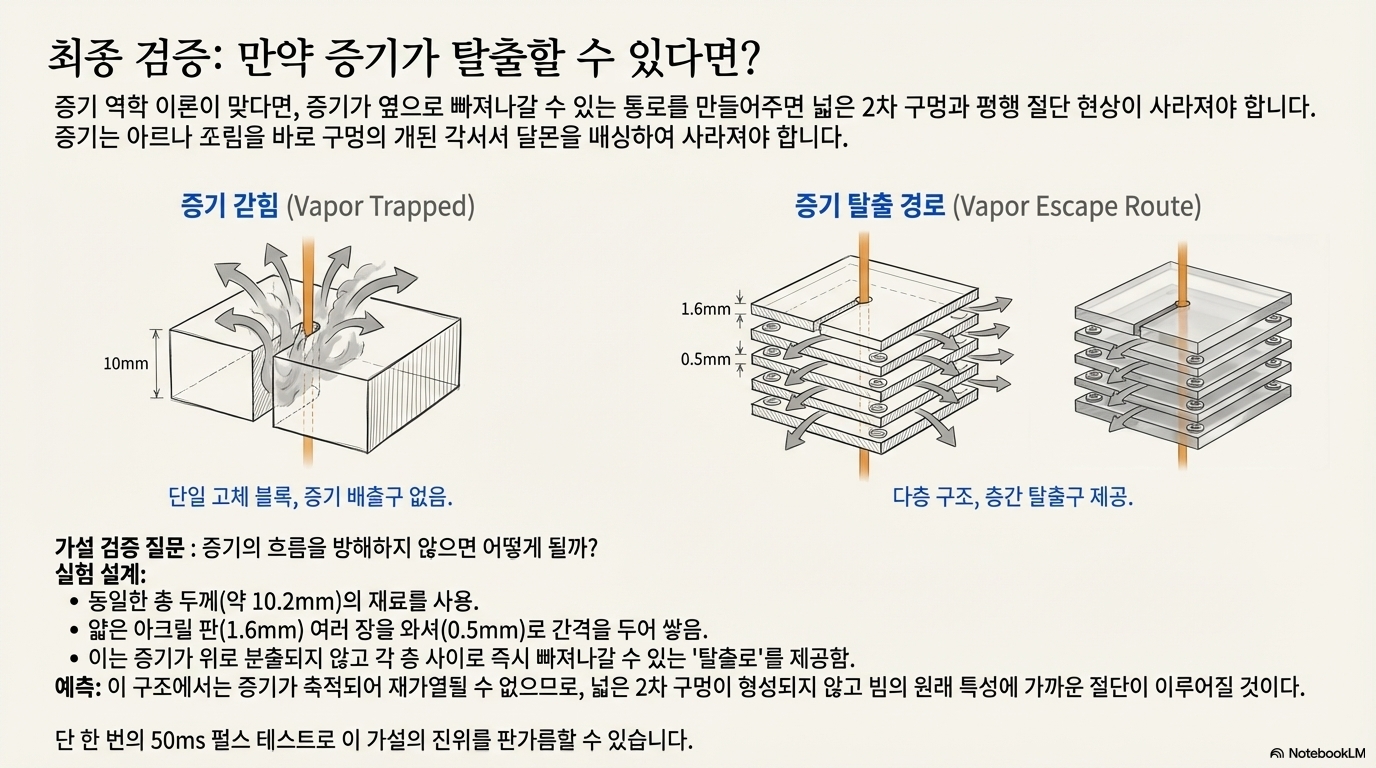

탈출하는 증기가 정말로 절단을 방해하고 있다는 가설은 사실일까요? 이를 검증하기 위해 결정적인 실험이 진행되었습니다. 얇은 아크릴 판 여러 장 사이에 와셔를 끼워 미세한 간격을 만들고, 이를 하나의 덩어리처럼 절단했습니다. 이 간격은 레이저에 의해 생성된 증기가 옆으로 빠져나갈 수 있는 '탈출구' 역할을 했습니다.

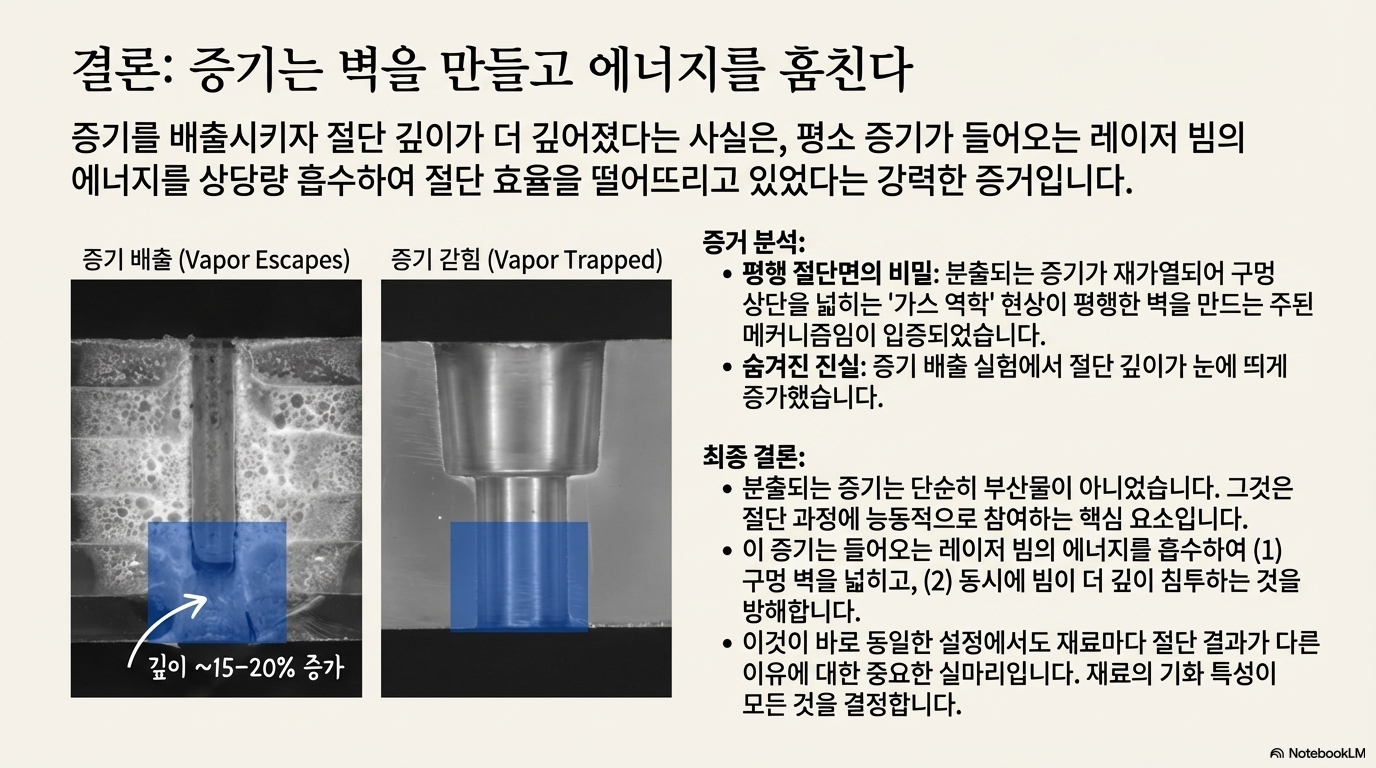

결과는 극적이었습니다. 증기가 옆으로 빠져나가자 레이저 빔은 아무런 방해 없이 재료를 뚫었고, 절단 깊이는 이전보다 15~20% 더 깊어졌습니다.

"그 가스의 방해 없이 빔은 실제로 15~20% 더 깊이 들어갔습니다."

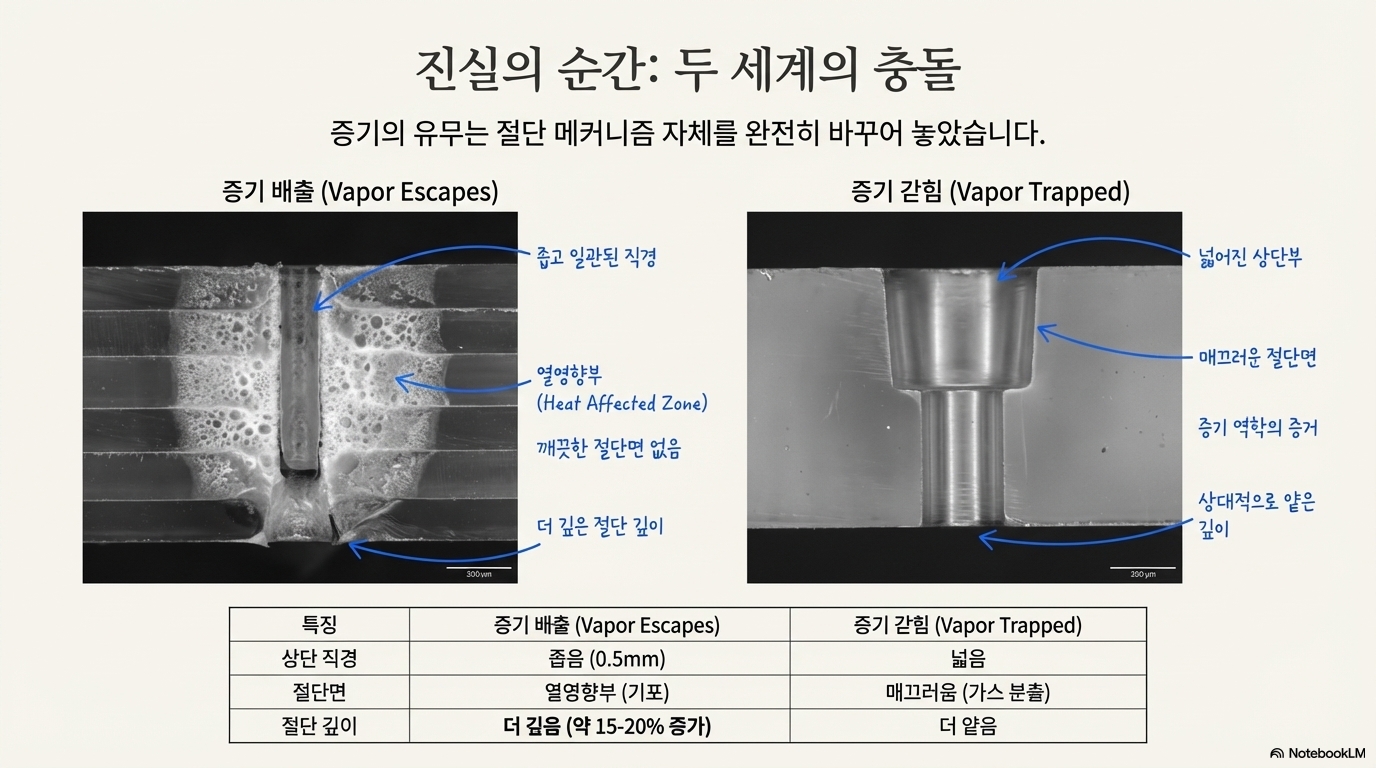

이것만이 아니었습니다. 일반적인 절단면은 깨끗하게 '긁어낸' 듯한 벽을 보인 반면, 틈새가 있는 절단면은 미세한 거품들로 가득 찬 '열 영향부'를 보였습니다. 이것은 결정적 증거였습니다. 탈출하는 증기가 두 가지 역할을 한다는 사실을 증명했기 때문입니다. 첫째, 들어오는 레이저 에너지를 차단하고, 둘째, 그 엄청난 힘으로 절단면의 벽을 물리적으로 깨끗하게 긁어냅니다. 이 증기가 없으면 레이저의 에너지는 그저 주변으로 흩어져 열로 변하며 깨끗한 절단면 대신 거품을 만들어낼 뿐이었습니다.

6.0 결론: 다음 퍼즐 조각을 향하여

"왜 절단면은 평행할까?"라는 단순한 질문에서 시작된 탐구는, 절단면 내부에서 벌어지는 레이저와 증기 사이의 복잡한 가스 역학이라는 거대한 세계를 드러냈습니다. 에너지의 '뾰족한 끝'이 절단을 주도하고, 빠져나가는 증기가 그 과정을 방해하며 최종적인 절단면의 형태를 만든다는 사실을 알게 된 것입니다.

정답은 실험실이 아닌, 수영장 옆에서 나왔습니다. 실험을 이끈 연구원의 설명에 따르면, 그는 억지로 떠난 휴가 중에도 머릿속은 온통 레이저 절단면 이미지로 가득했다고 합니다. 바로 그때, 그는 '계시'를 얻었습니다. 모든 단서는 이미 그곳에 있었고, 그저 조용히 모든 조각을 맞출 순간이 필요했던 것입니다. 이 복잡한 에너지와 가스의 춤이 바로 핵심이었습니다. 그렇다면 그가 수영장 옆에서 얻은 최후의 계시는 정확히 무엇이었을까요? 그것이 바로 다음 퍼즐 조각입니다.
