레이저 정렬의 거짓말: 4번째 모서리 문제와 레드닷 포인터의 배신

서론: 끝없는 레이저 정렬과의 싸움

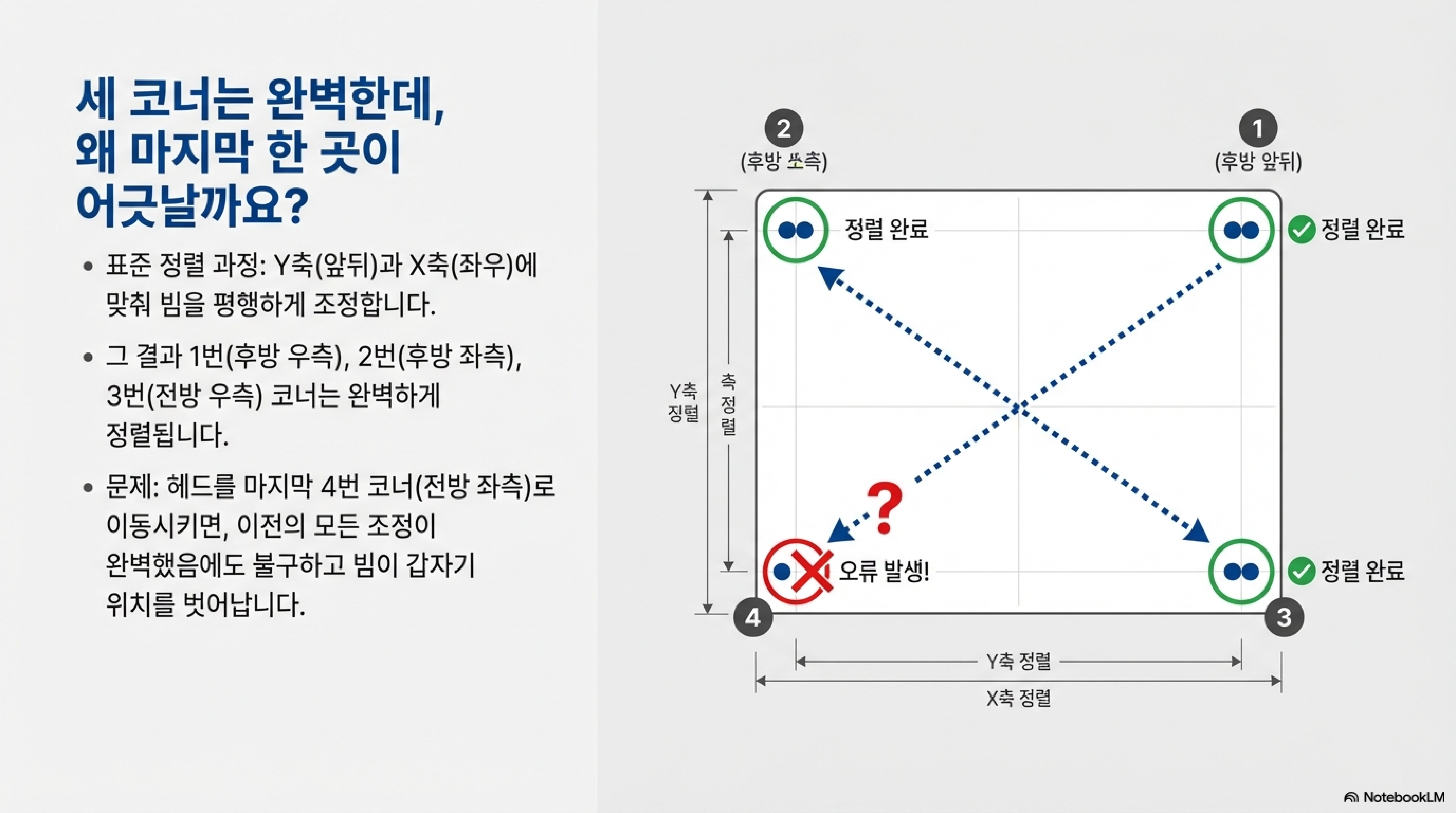

레이저 커터를 사용해 본 사람이라면 누구나 겪어봤을 좌절스러운 순간이 있습니다. 바로 빔 정렬입니다. 특히 첫 세 모서리는 완벽하게 맞췄다고 생각했는데, 마지막 네 번째 모서리에서 빔이 어긋나는 '4번째 모서리 문제(fourth corner problem)'는 많은 사용자의 인내심을 시험합니다.

만약 여러분도 이 문제로 골머리를 앓아본 경험이 있다면, 이 글이 바로 여러분을 위한 것입니다. 이 문제와 레드닷 포인터의 정확성에 대한 오랜 통념 뒤에는 놀라운 진실이 숨어 있습니다. 지금부터 수년간의 경험과 직접 수행한 실험에서 얻은 몇 가지 핵심적인 깨달음을 공유하며 그 진실을 파헤쳐 보겠습니다.

1. 신화 깨부수기: 기계 수평은 '4번째 모서리 문제'와 아무 관련이 없습니다

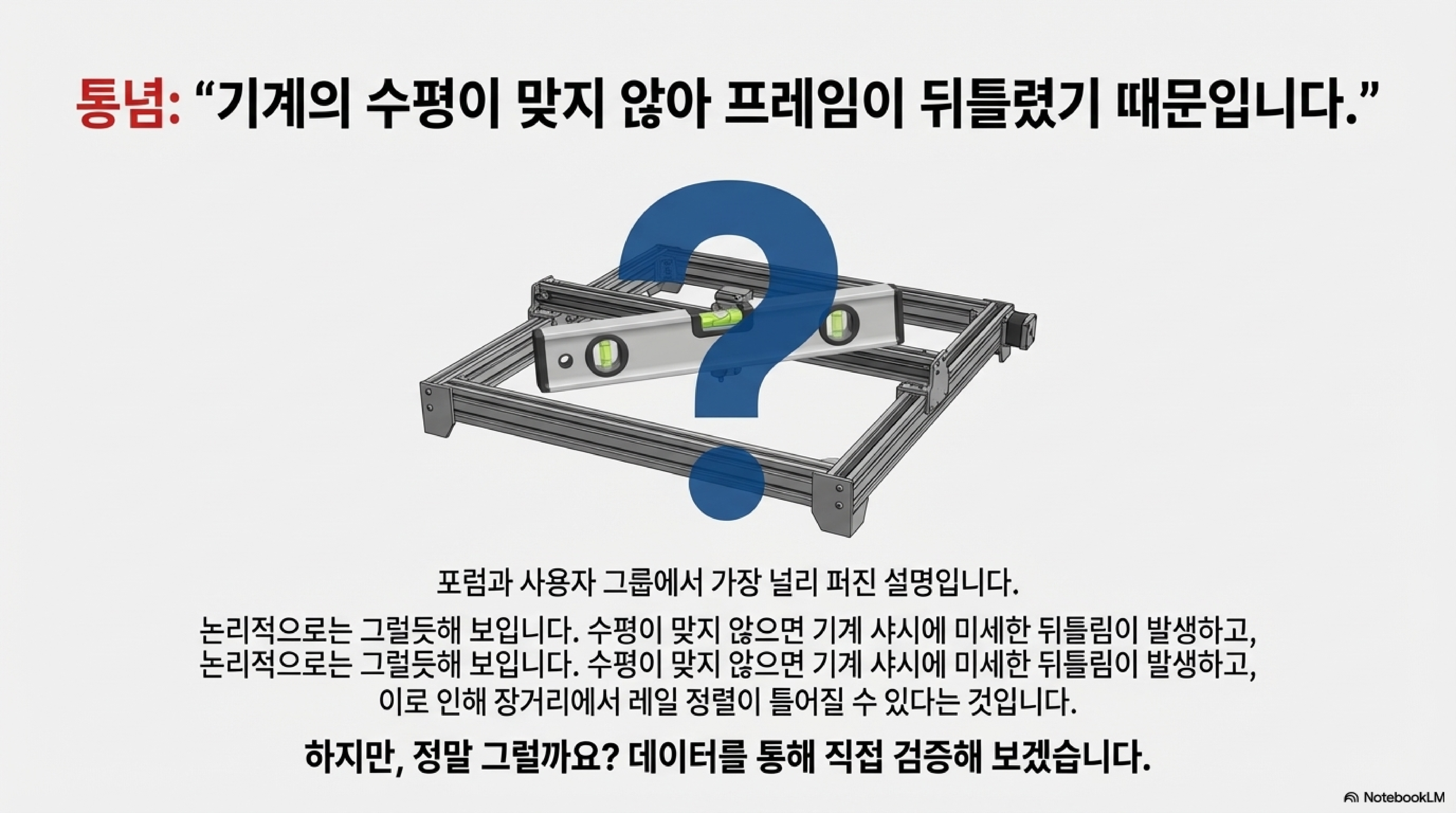

많은 사용자들이 '4번째 모서리 문제'의 원인이 기계의 수평이 맞지 않기 때문이라고 굳게 믿습니다. 합리적으로 들리는 이 통념은 과연 사실일까요? 이 가설을 증명하기 위해, 저는 직접 보여드리는 편이 낫다고 생각했습니다.

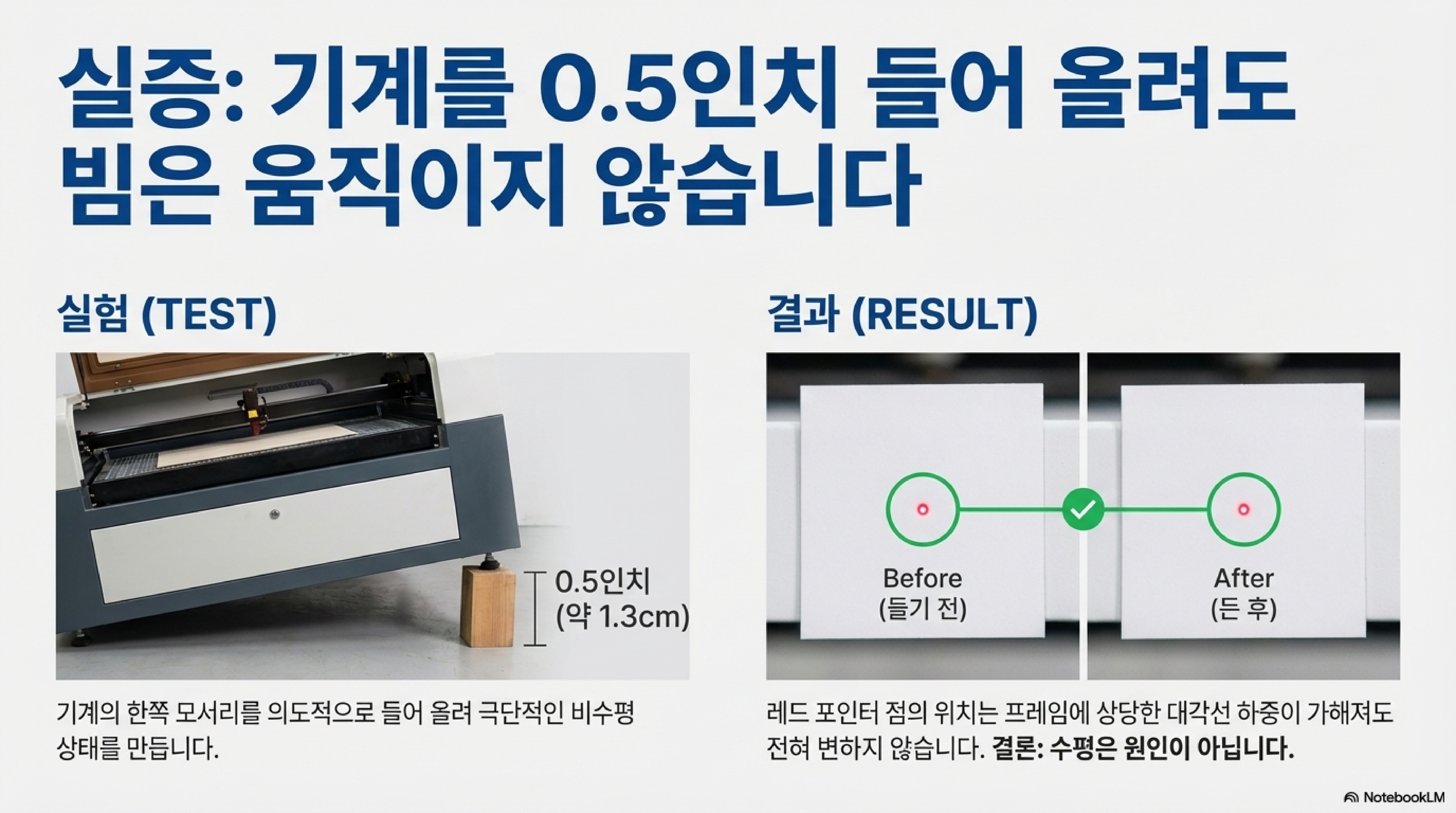

저는 극단적인 실험을 진행했습니다. 기계의 한쪽 모서리를 손으로 번쩍 들어 0.5인치(1cm 이상)를 띄워 기계를 심하게 기울였습니다. 만약 수평이 문제라면, 레이저 포인트는 당연히 움직여야 합니다. 하지만 결과는 어땠을까요? 레이저 포인트는 바위처럼 굳건하게 제자리를 지켰습니다. 조금도 움직이지 않았습니다.

"기계 수평을 얼마나 잘 맞췄는지는 단언컨대 조금도 차이를 만들지 않습니다."

이 명백한 증거는 우리가 문제의 원인을 완전히 잘못된 곳에서 찾고 있었음을 보여줍니다. 기계 수평을 맞추는 데 더 이상 시간을 낭비하지 마십시오. 진짜 원인은 다른 곳에 있습니다.

2. 진짜 범인: 문제는 '정렬'이 아니라 '기계적 유연성'입니다

수평 신화를 깨부순 뒤, 제 조사는 기계의 물리적인 구조 자체로 향했습니다. "움직이는 동안 어떤 힘이 미러에 영향을 미칠 수 있을까?"

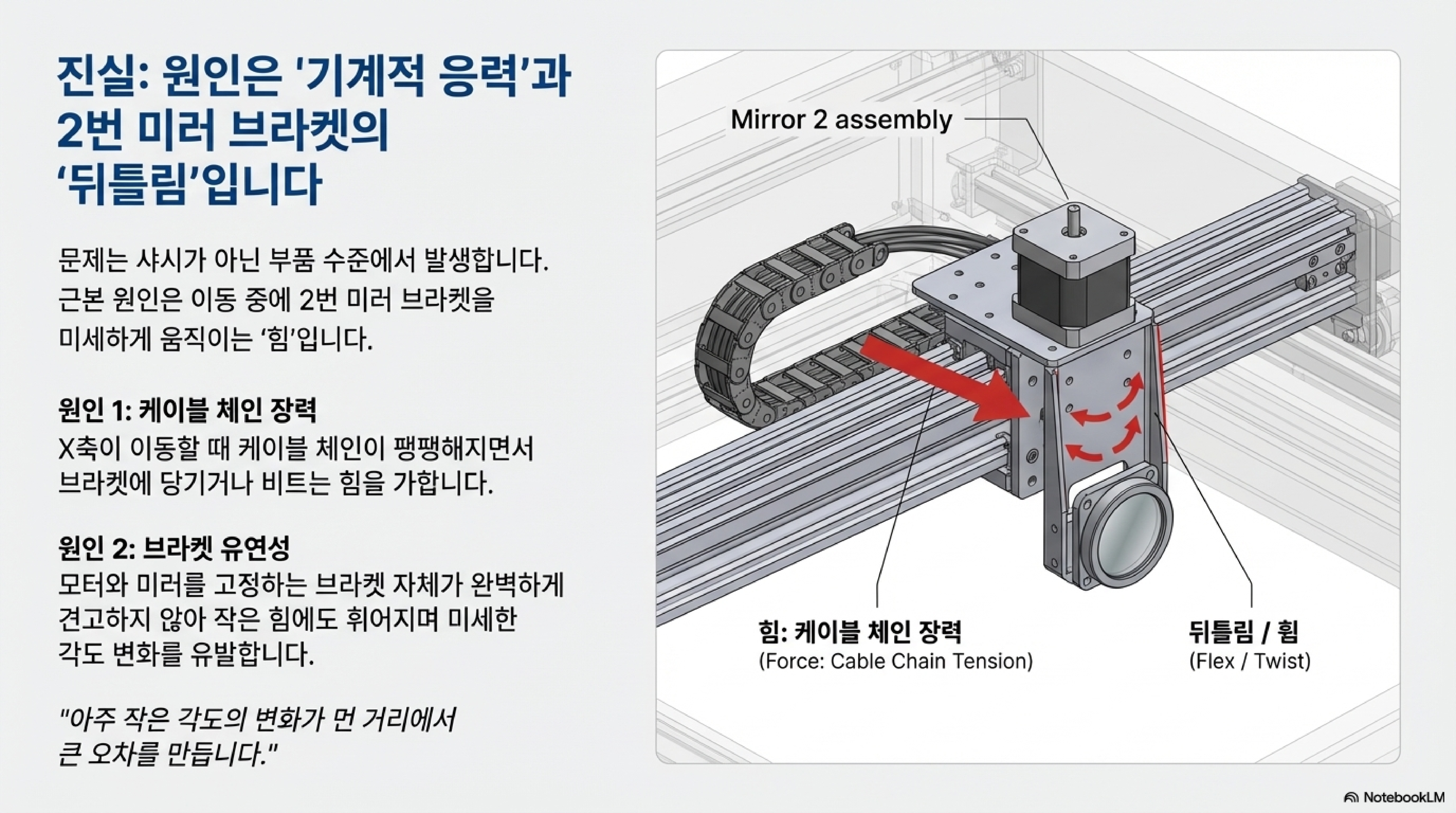

'4번째 모서리 문제'의 진짜 원인은 레일의 정렬 불량이 아니었습니다. 바로 헤드가 움직일 때 두 번째 미러 브래킷에 가해지는 미세한 물리적 힘이나 뒤틀림 때문입니다. 직접 진단하는 과정을 보여드리겠습니다.

제 기계에서는 두 가지 구체적인 원인을 발견했습니다. 첫째, 케이블 체인이었습니다. 헤드가 특정 위치로 이동했을 때, 저는 케이블 체인을 손으로 살짝 들어 올려 보았습니다. 그러자 레이저 포인트가 엄청나게 아래로 움직이는 것이 보였습니다. 팽팽해진 케이블이 브래킷을 뒤트는 힘을 가하고 있었던 겁니다.

둘째, 미러 마운트 브래킷 자체의 유연성이었습니다. 이번에는 브래킷 자체에 아주 작은 힘을 가해보았습니다. 그러자 미세한 힘만으로도 레이저 포인트가 움직이는 것을 관찰할 수 있었습니다. 브래킷이 충분히 견고하지 못해 휘어지고 있었던 것이죠. 저는 추가 나사로 브래킷을 보강하여 이 문제를 상당히 개선했습니다.

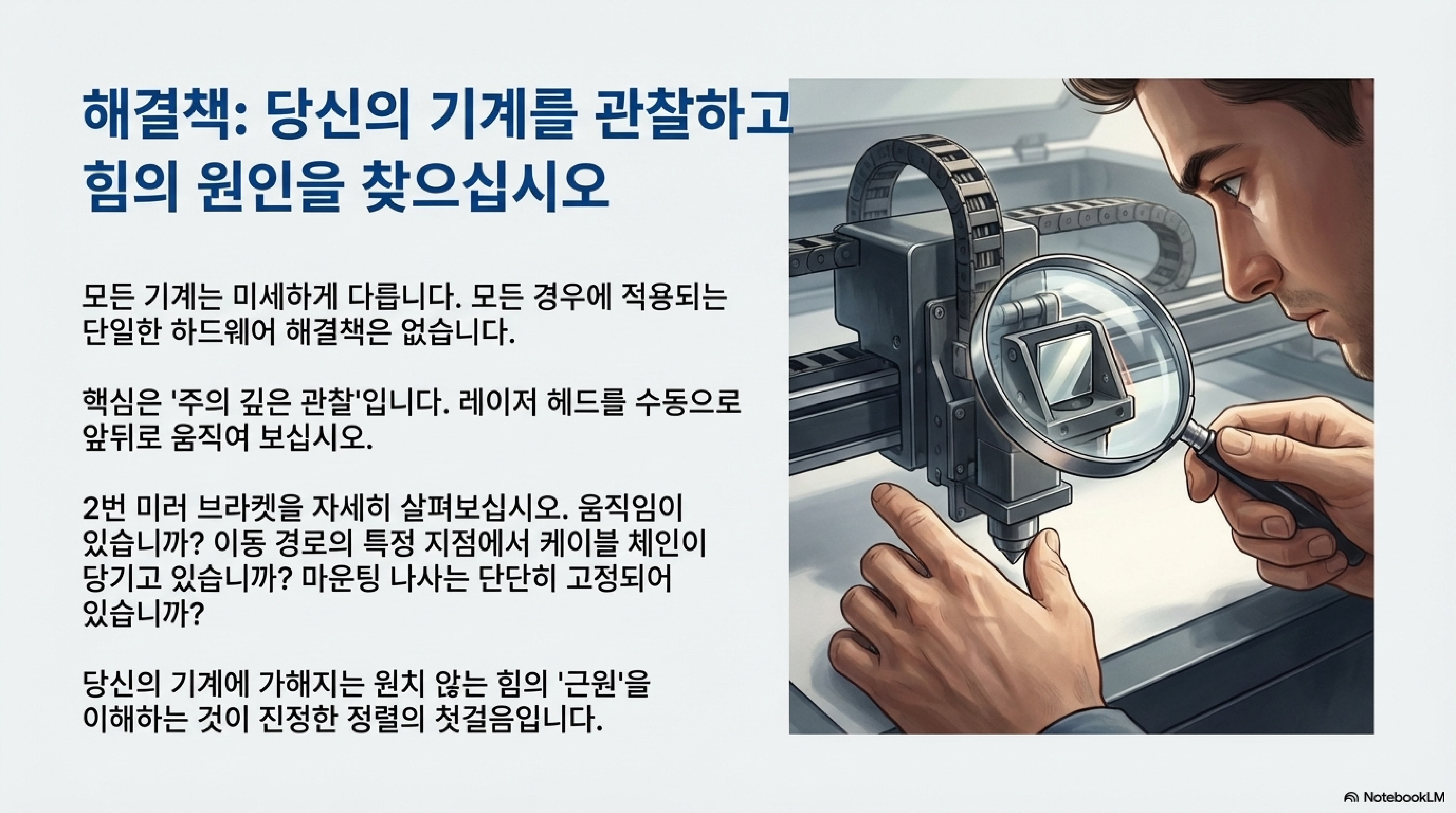

이 문제에 대한 만능 해결책은 없습니다. 해결의 열쇠는 여러분의 기계를 주의 깊게 관찰하여 미러 브래킷을 움직이게 하는 미세한 힘의 원천을 직접 찾아내는 것입니다. 이것은 조정(adjustment)의 문제가 아니라 진단(diagnosis)의 문제입니다.

3. 레드닷 포인터의 배신: 왜 완벽한 정렬 도구가 될 수 없는가

많은 사용자들이 번거로운 '그을림 테스트(scorch test)' 없이 레드닷 포인터만으로 쉽고 완벽하게 빔을 정렬할 수 있기를 기대합니다. 저 역시 그랬습니다. 수년에 걸쳐 "마크 7" 버전까지 개선했지만, 제 포인터는 완벽한 정렬이라는 궁극적인 목표 달성에는 실패했습니다. 물론 95% 수준까지는 도달했지만, 그을림 테스트를 대체할 만큼 '완벽'하지는 않았습니다.

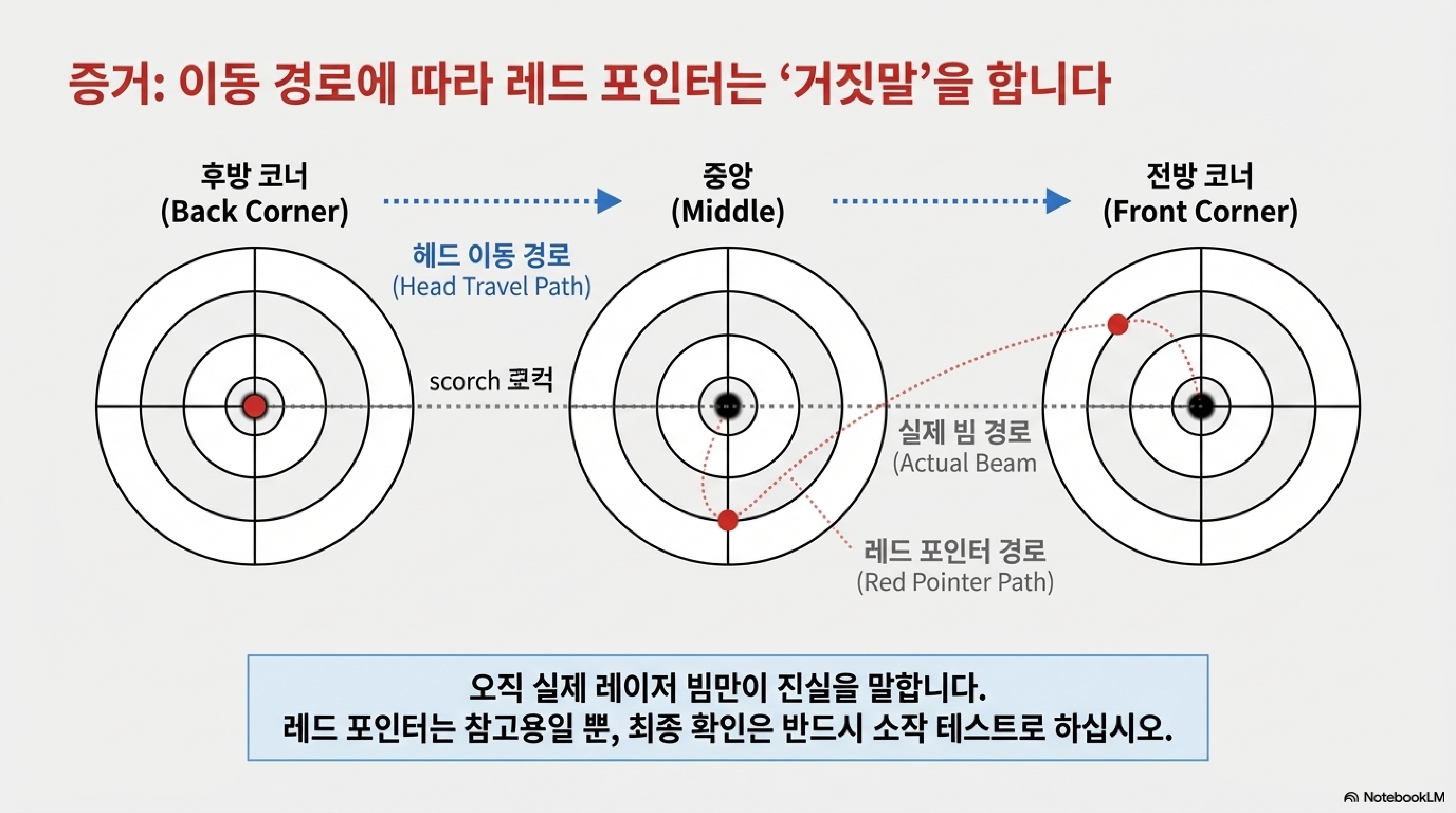

레드닷 포인터가 거짓말을 하는 결정적인 증거를 보여드리겠습니다. 먼저 레드닷 포인터를 켜고 헤드를 뒤쪽 구석에서 앞쪽 구석으로 움직여 보았습니다. 포인터는 뒤쪽에서는 5-6시 방향을 가리키다가 앞쪽으로 오자 11시 방향을 가리켰습니다. 엄청난 위치 변화였죠. 이것만 보면 기계 정렬에 심각한 오류가 있는 것처럼 보입니다.

하지만 그 다음, 실제 레이저를 이용한 그을림 테스트를 동일한 위치에서 진행했습니다. 결과는 놀라웠습니다. 두 위치의 그을림 자국은 "사실상 동일"했습니다. 오차는 거의 없었습니다.

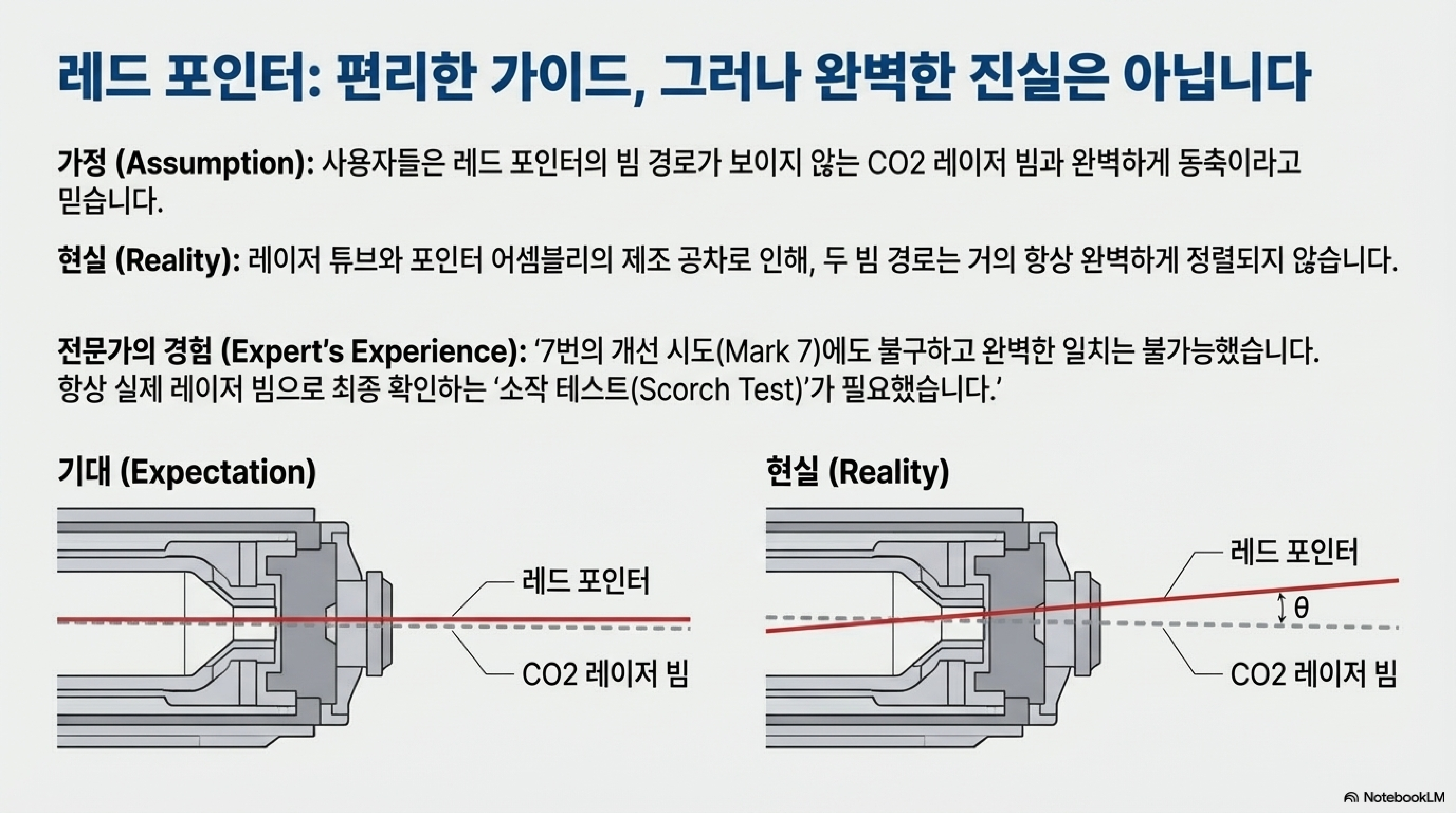

이것이 바로 핵심입니다. 레드닷 포인터는 심각한 오류가 있다고 소리치고 있었지만, 진실을 말하는 실제 레이저 빔은 아무 문제가 없다고 알려주었습니다. 그 이유는 보이는 레드닷 포인터의 물리적 축과 보이지 않는 실제 레이저 빔의 축을 완벽하게 일치시키는 것이 불가능하기 때문입니다. 실제 레이저 빔의 경로는 수작업으로 제작된 튜브 내부의 유리 부품들에 의해 결정됩니다.

"튜브의 공칭 중심축이 어디인지는 알지만, 레이저 빔의 축이 어디인지를 안다는 의미는 아닙니다."

레드닷 포인터는 대략적인 위치를 잡는 데는 유용하지만, 최종 정밀 조정에는 신뢰할 수 없습니다. 유일한 진실의 기준은 언제나 실제 레이저 빔 그 자체, 즉 그을림 테스트의 결과입니다.

4. 치명적인 논리적 오류: '역방향 정렬'이 불가능한 이유

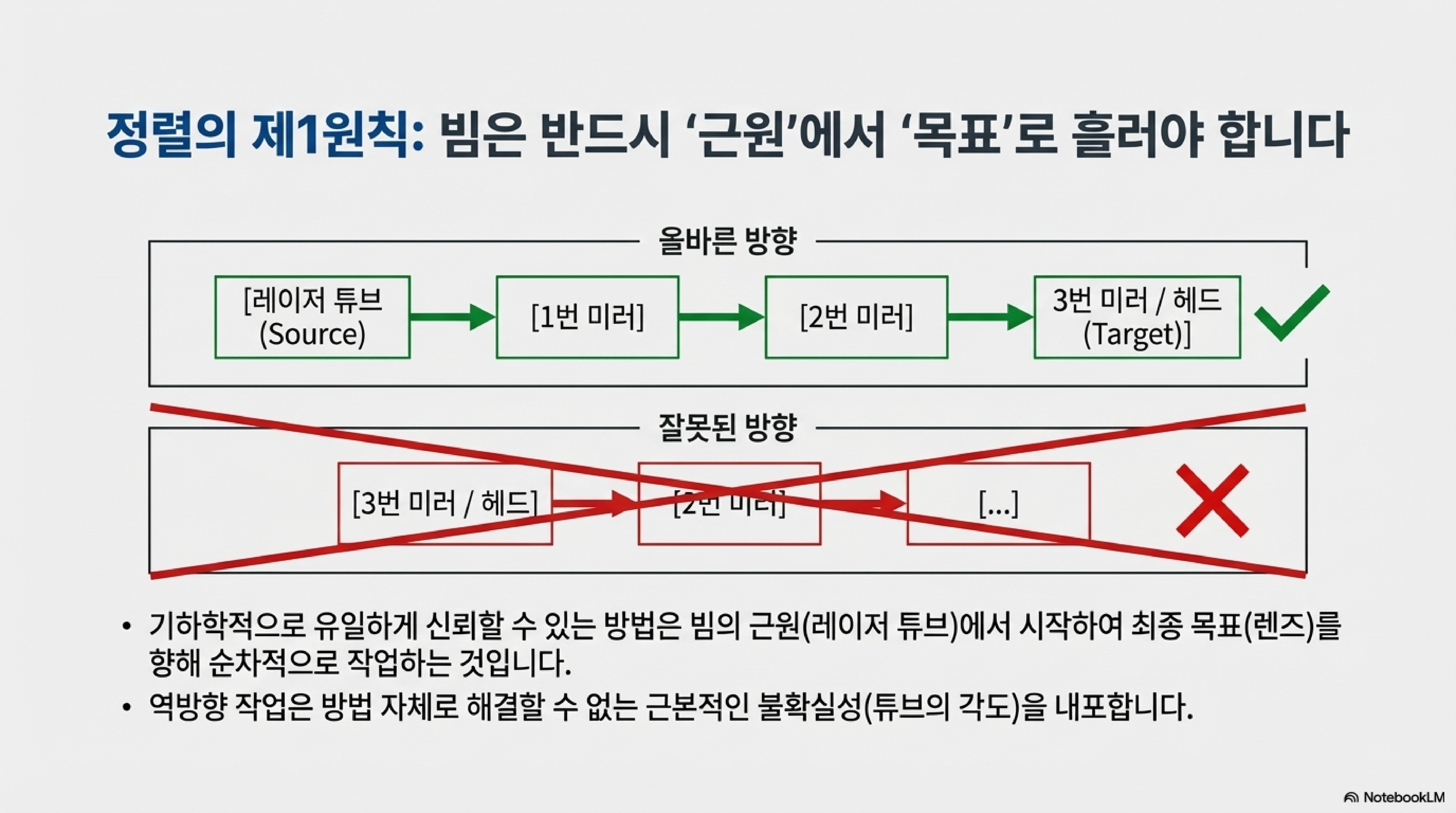

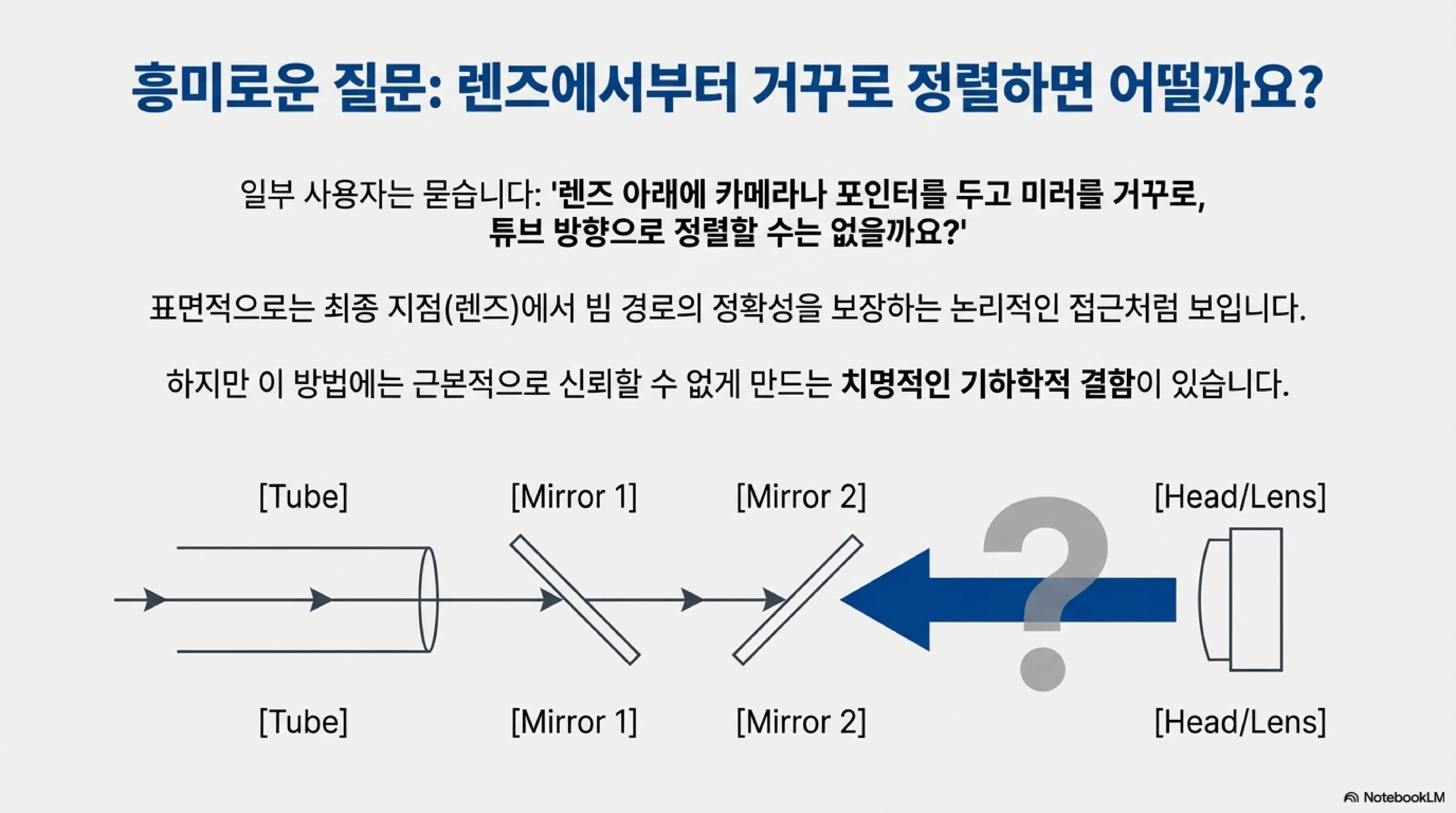

일부 사용자들은 작업 헤드(렌즈)에서 시작하여 레이저 튜브 방향으로 빔을 쏘아 역으로 정렬하는 아이디어를 떠올립니다. 이론적으로는 그럴듯하게 들릴 수 있지만, 이 방법에는 치명적인 논리적 결함이 존재하여 원리적으로 불가능합니다.

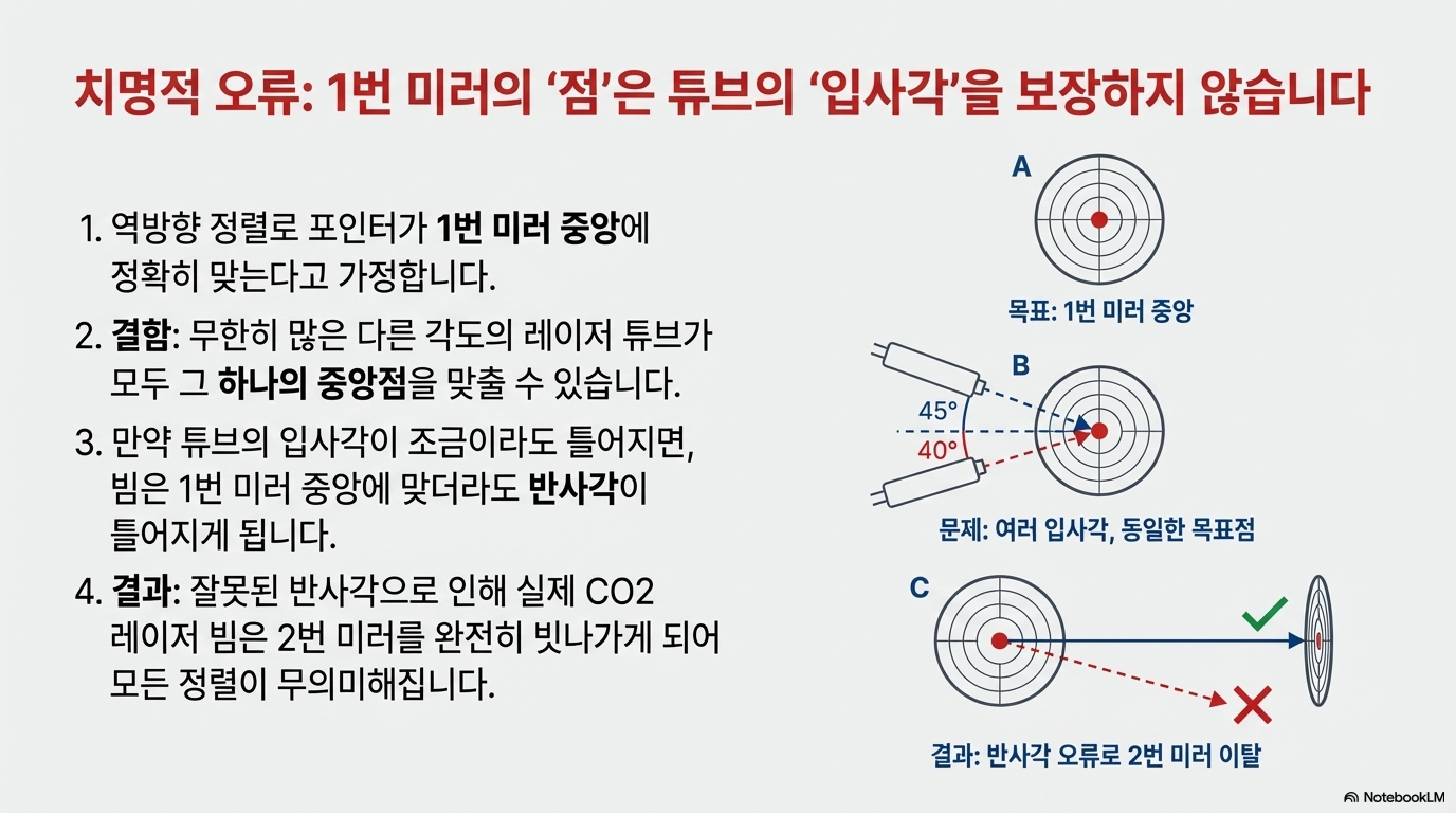

상상해 보십시오. 헤드에서 쏜 레드닷이 2번 미러를 거쳐 1번 미러의 정중앙에 정확히 맞았다고 칩시다. 하지만 레이저 튜브 자체가 약간 틀어진 각도로 설치되어 있다면 어떻게 될까요? 물론 튜브를 약간 조정해서 빔이 1번 미러의 중앙을 맞추게 할 수는 있습니다.

문제는 바로 그 다음입니다. 물리학의 법칙은 절대적입니다. 입사각은 반사각과 같습니다. 튜브에서 나온 빔의 입사각이 이미 틀어져 있기 때문에, 1번 미러에서 반사된 빔은 완전히 엉뚱한 각도로 튕겨 나가 2번 미러를 완전히 빗나가게 됩니다. 지금까지의 모든 설정이 무의미해지는 순간입니다.

"원리적으로 기계를 뒤에서 튜브 방향으로 설정하는 것이 어떻게 작동할 수 있는지 저는 이해할 수 없습니다. 반드시 튜브에서 렌즈 방향으로 작업해야 합니다."
