Rdworks Lab 197 복합 렌즈의 비밀

레이저 렌즈에 대해 당신이 몰랐던 4가지 놀라운 사실: 성능을 두 배로 끌어올리는 비밀

서론: 호기심을 자극하는 도입부

레이저 커터를 사용하는 사람이라면 누구나 완벽한 초점 거리를 찾기 위해 애써본 경험이 있을 것입니다. 우리는 렌즈의 사양표에 적힌 숫자, 예를 들어 '1.5인치 렌즈'라는 값을 믿고 기계를 설정합니다. 하지만 만약 그 숫자가 실제 레이저가 '보는' 세상과는 다르다면 어떨까요? 렌즈의 사양표는 이야기의 시작일 뿐, 그 너머에는 기계의 성능을 극적으로 끌어올릴 수 있는 깊은 광학적 원리가 숨어있습니다. 이 글에서는 레이저 렌즈의 잘 알려지지 않은 4가지 비밀을 파헤치고, 여러분의 장비가 가진 잠재력을 최대한으로 이끌어내는 방법을 알아봅니다.

--------------------------------------------------------------------------------

1. 눈에 보이는 것과 레이저가 보는 것은 다르다: 파장에 따른 초점 거리의 변화

"왜 내가 측정한 초점 거리와 레이저의 실제 초점 거리가 다를까?" 이 질문은 레이저 렌즈의 첫 번째 비밀을 푸는 열쇠입니다.

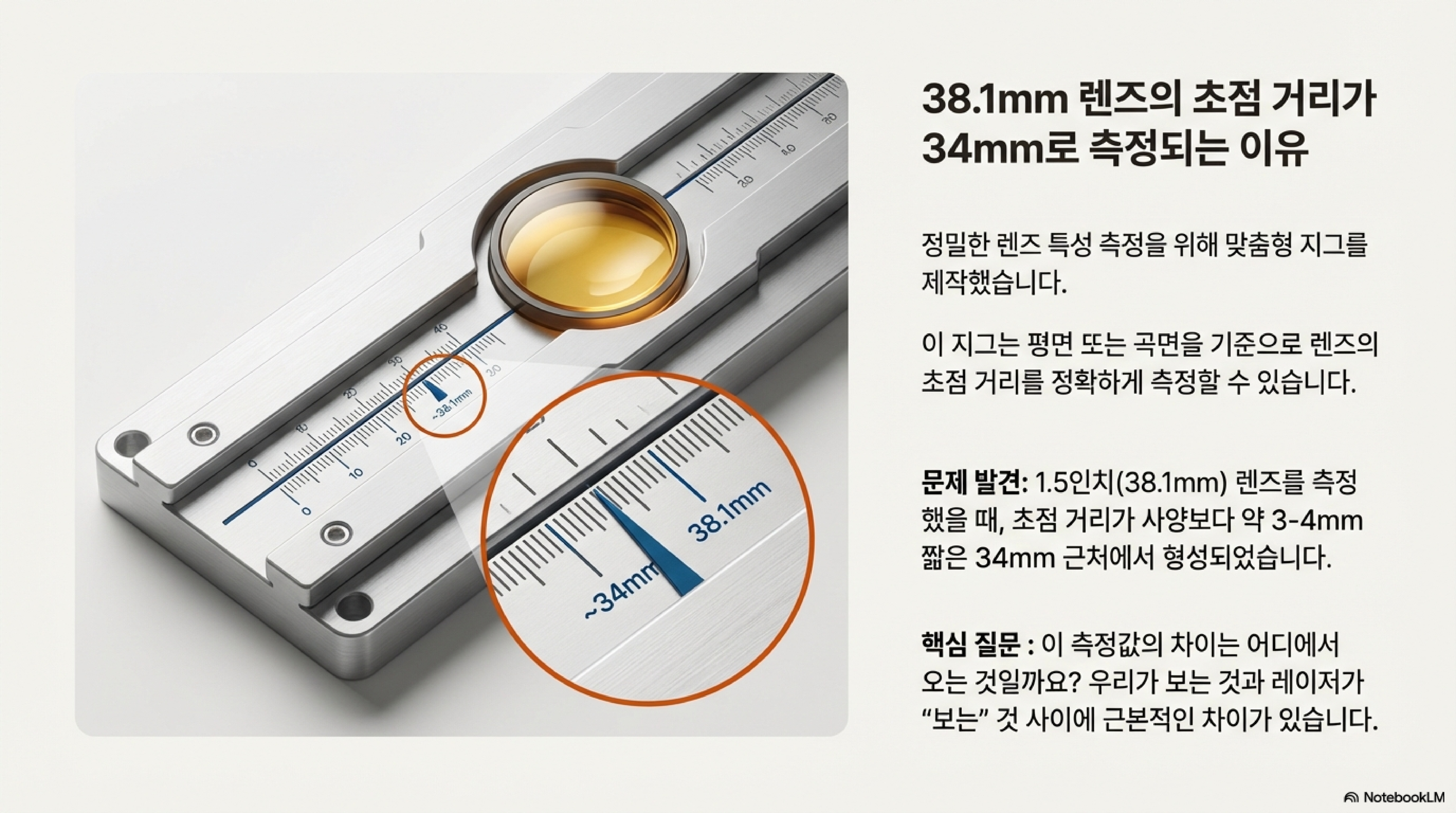

실제로 1.5인치(38.1mm) 렌즈의 초점 거리를 정밀하게 측정해 보면, 약 34mm라는 예상 밖의 결과가 나옵니다. 약 4mm의 차이가 발생하는 이유는 무엇일까요?

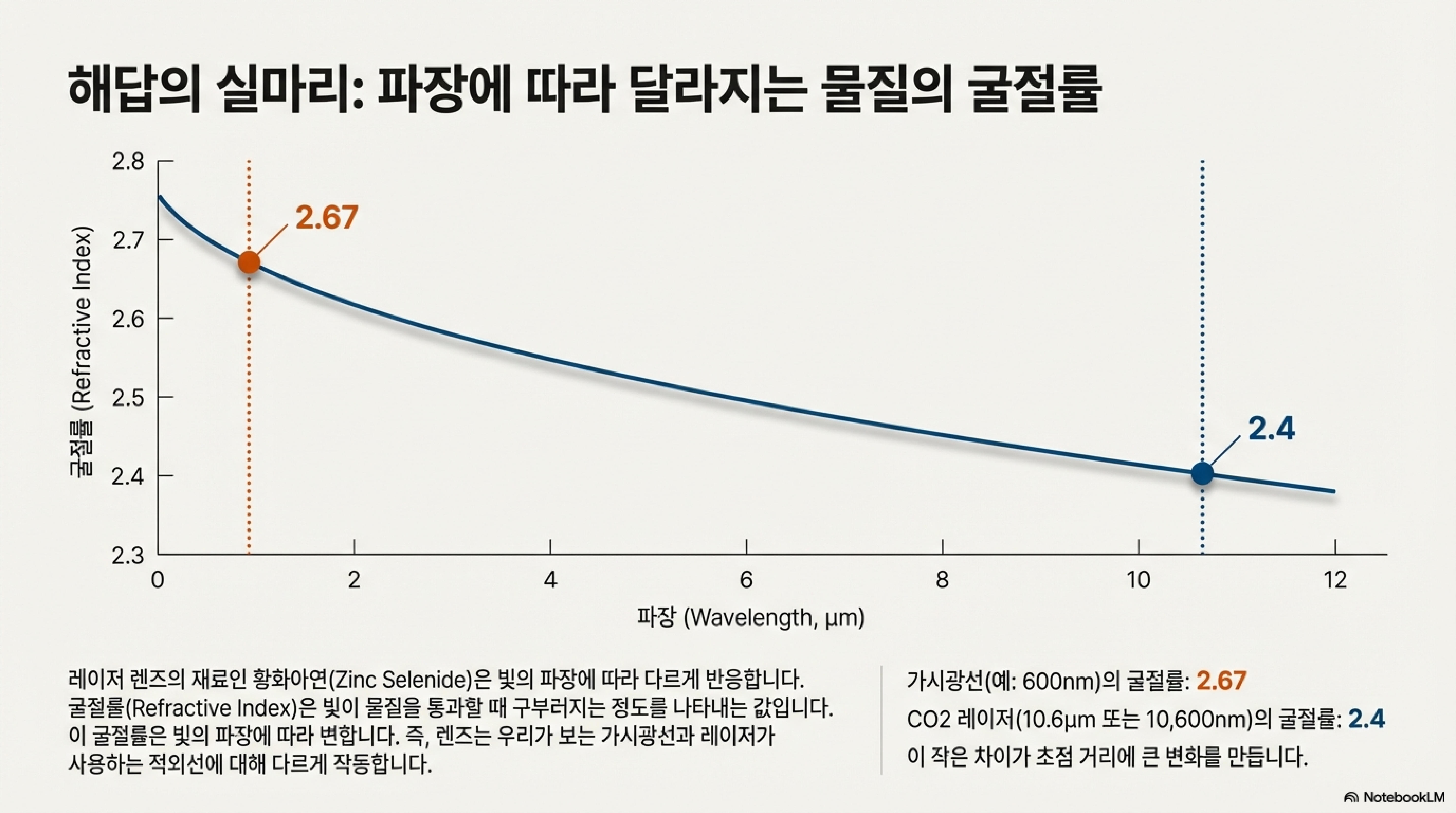

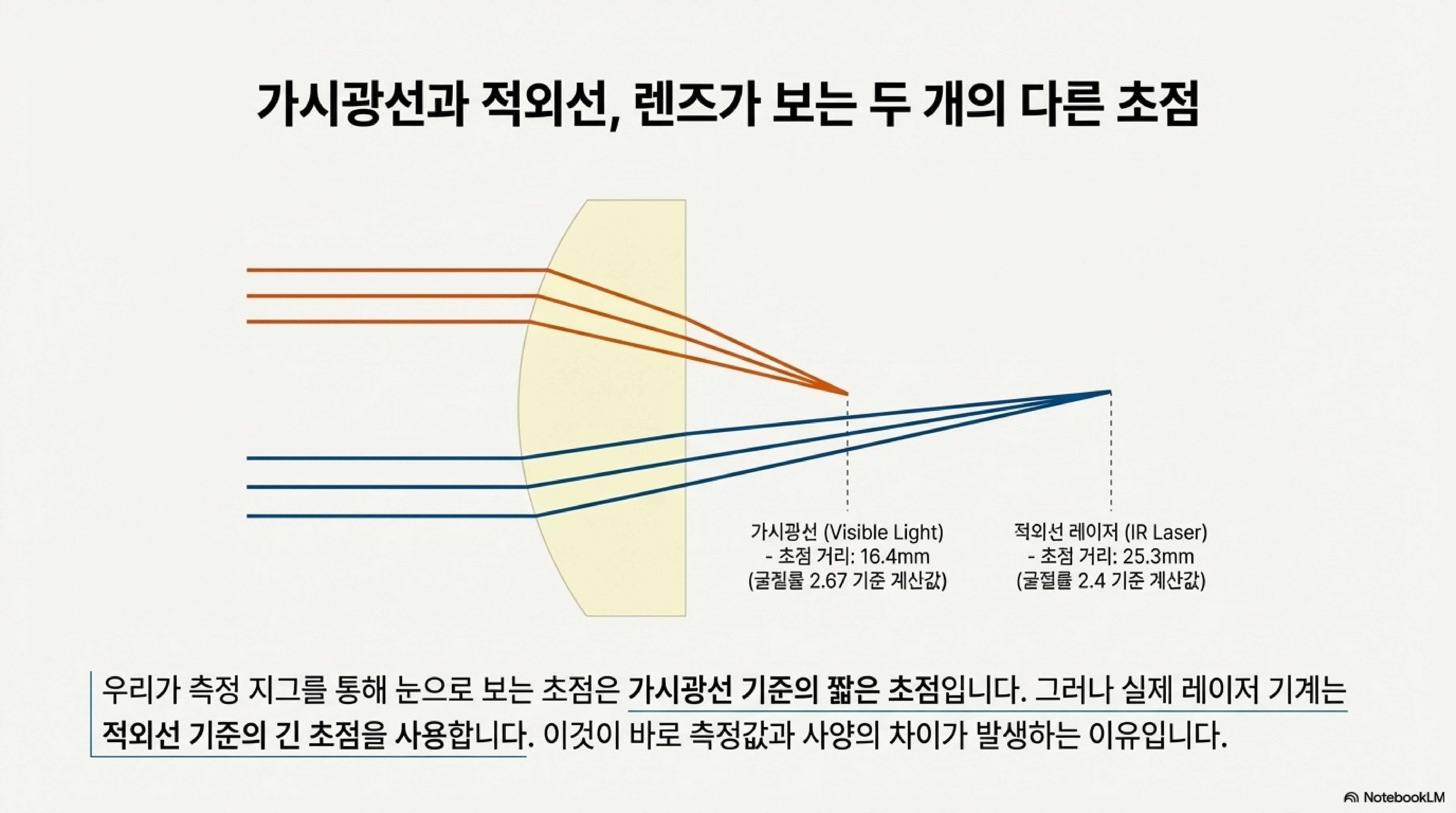

근본적인 원인은 바로 빛의 파장(wavelength) 차이에 있습니다. 우리가 눈으로 초점을 맞출 때 사용하는 빛은 '가시광선'이지만, CO2 레이저가 사용하는 빛은 눈에 보이지 않는 '적외선'입니다. 렌즈를 만드는 재질인 **아연 셀렌화물(Zinc Selenide)**은 빛의 파장에 따라 빛을 굴절시키는 정도, 즉 **굴절률(refractive index)**이 달라지는 특성을 가집니다.

• 가시광선(약 600nm): 굴절률은 약 2.67입니다.
• CO2 레이저(10.6μm): 굴절률은 약 2.4로 낮아집니다.

굴절률의 미세한 차이가 초점 거리에서는 상당한 변화를 만들어내는 것입니다. 이 현상은 다음과 같은 말로 요약할 수 있습니다.

"when i look through here i see this is a 34 mil lens but when i use it on the machine it becomes a 38 mil lens"

이것이 중요한 이유는 우리가 눈으로 맞춘 초점이 레이저 빔의 실제 최적 초점과 다를 수 있다는 것을 의미하기 때문입니다. 렌즈의 물리적 특성에 대한 깊은 이해는 정밀한 작업을 위한 첫걸음입니다.

2. '초점'은 하나의 점이 아니다: 렌즈 중심부에 숨겨진 힘

우리는 흔히 레이저의 '초점'을 모든 빛이 모이는 하나의 완벽한 점(point)이라고 생각합니다. 하지만 실제 초점은 마치 허리가 잘록한 모래시계처럼 복잡한 형태의 영역(zone)입니다.

이러한 현상이 발생하는 이유는 '구면 수차' 때문입니다. 쉽게 말해, 렌즈의 중심 축에 가깝게 통과하는 광선과 곡률이 큰 가장자리를 통과하는 광선은 서로 다른 지점에 초점을 맺게 됩니다. 중심 축에 가까울수록 빛이 렌즈 표면에 닿는 입사각이 작아져 굴절이 덜 일어나고, 따라서 더 먼 지점에 초점이 형성됩니다. 반면, 가장자리로 갈수록 입사각이 커져 빛이 더 많이 꺾이면서 짧은 지점에 초점이 맺힙니다.

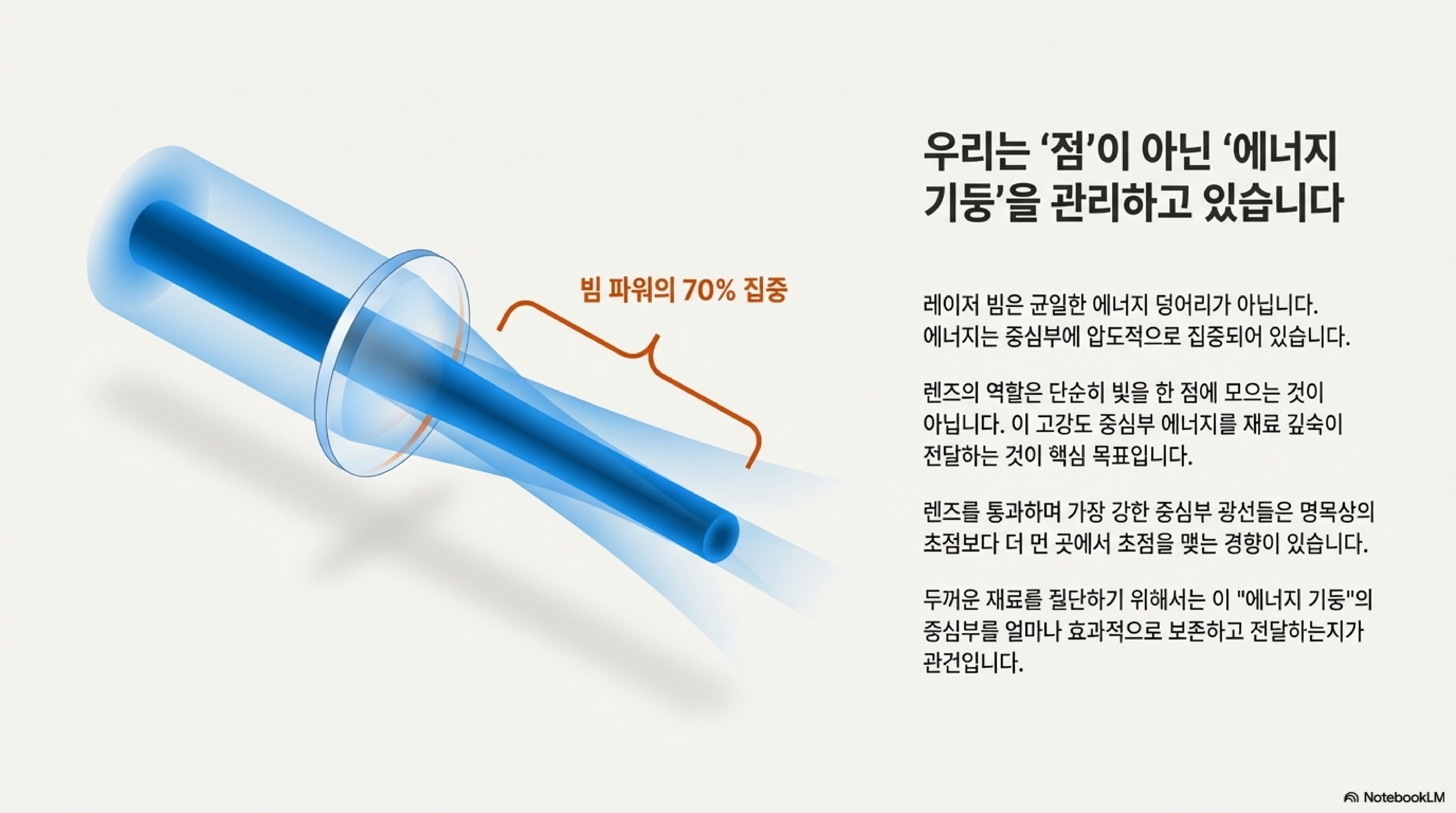

여기서 가장 중요한 사실은 레이저 빔 전체 파워의 약 70%가 빔의 중심부에 집중되어 있다는 점입니다.

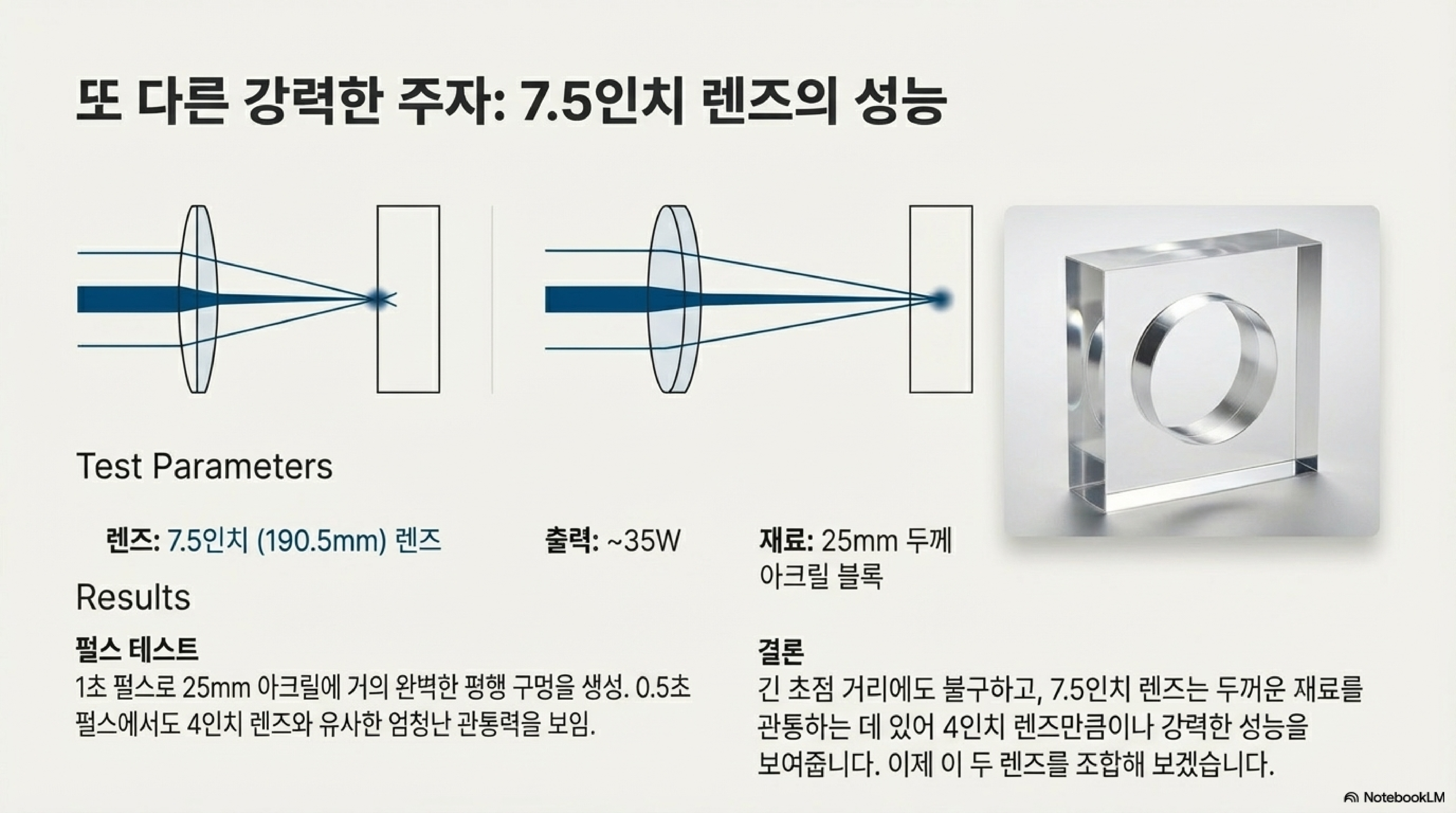

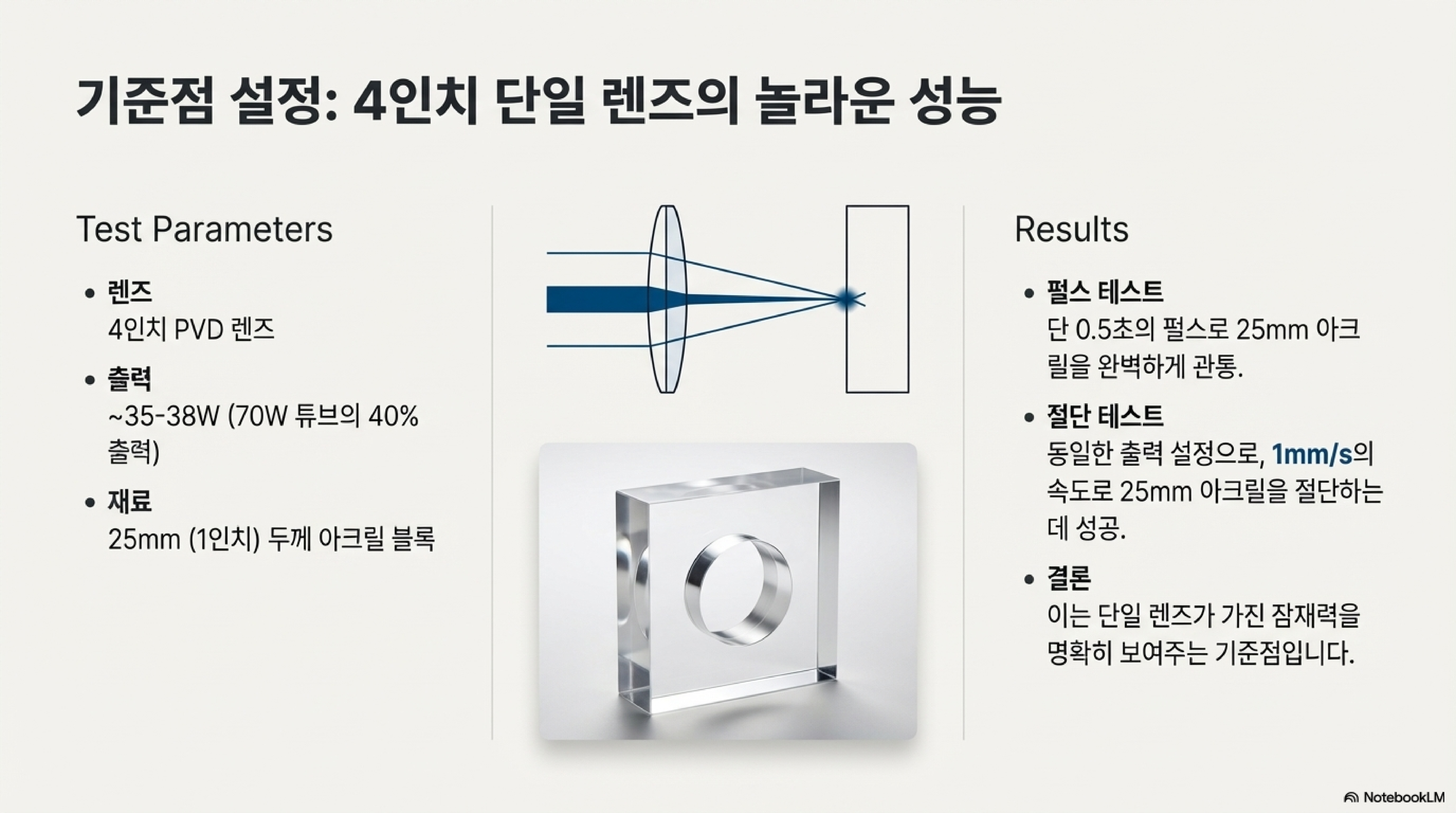

이 강력한 중심부의 광선은 렌즈의 곡률에 의한 굴절 효과를 가장 적게 받습니다. 그 결과, 명목상의 초점 거리보다 훨씬 더 멀리까지 강력한 에너지를 전달하는 '힘의 스파이크(spike of power)'를 만들어냅니다. 이것이 바로 낮은 출력으로도 두꺼운 재료를 관통할 수 있는 비밀입니다. 실제로 단 35와트의 낮은 출력과 4인치 렌즈를 사용하여 25mm(1인치) 두께의 아크릴을 단 1초 만에 관통하는 실험이 이를 증명합니다. 놀랍게도 이 원리는 긴 초점 렌즈에도 동일하게 적용됩니다. 동일한 35와트 출력으로 7.5인치 렌즈를 사용했을 때도 25mm 아크릴을 1초 만에 관통하는 경이로운 결과를 보여주었습니다. 이는 빔 중심부의 강력한 에너지가 렌즈의 초점 거리에만 의존하는 것이 아님을 증명합니다.

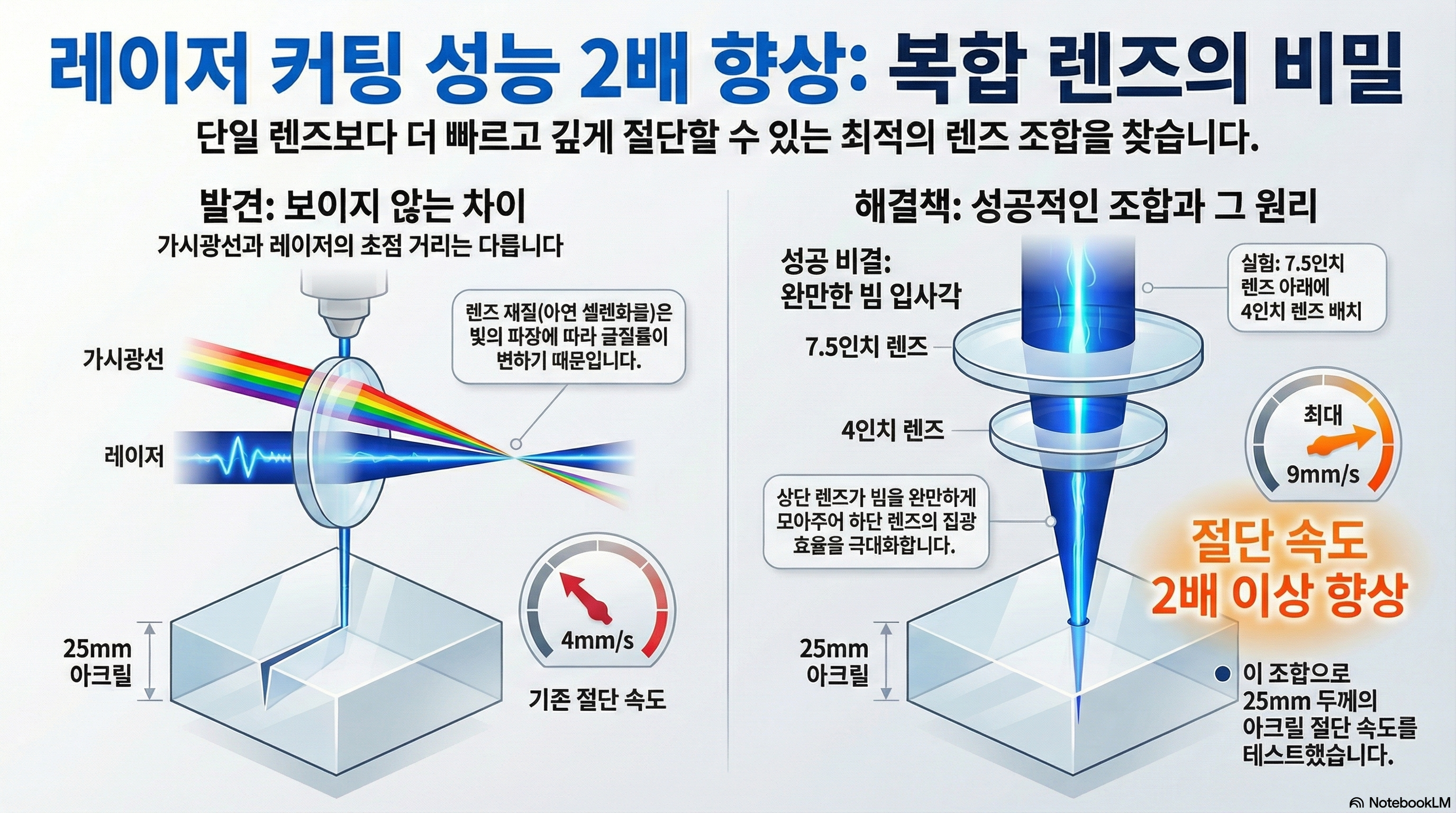

3. 상식을 뒤엎는 조합의 마법: 복합 렌즈(Compound Lens)

만약 렌즈 하나가 아닌 두 개를 겹쳐 사용한다면 어떤 일이 벌어질까요? 이 '복합 렌즈' 실험은 상식을 뒤엎는 놀라운 결과를 보여주었습니다.

실패 사례: 반직관적 결과

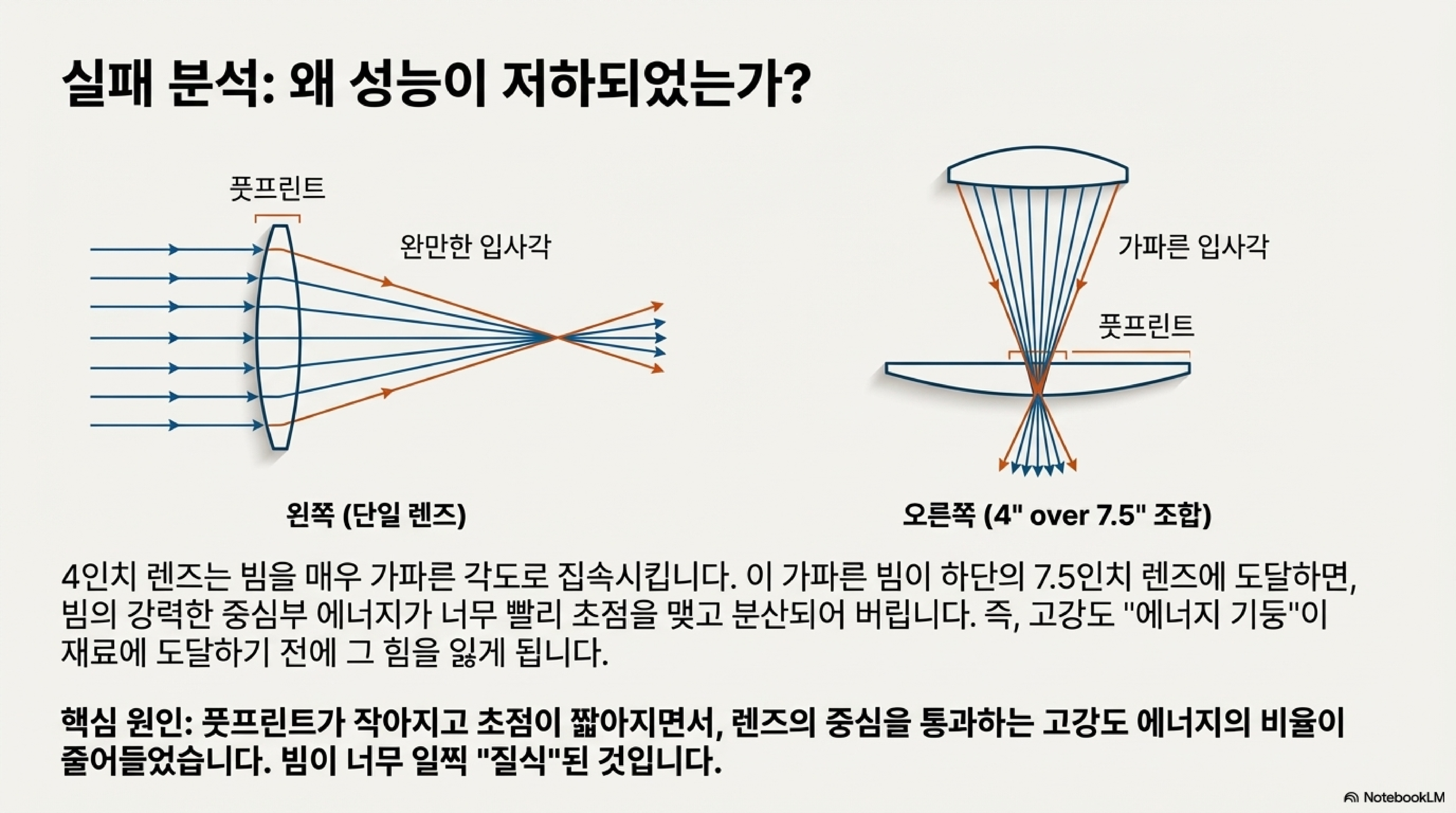

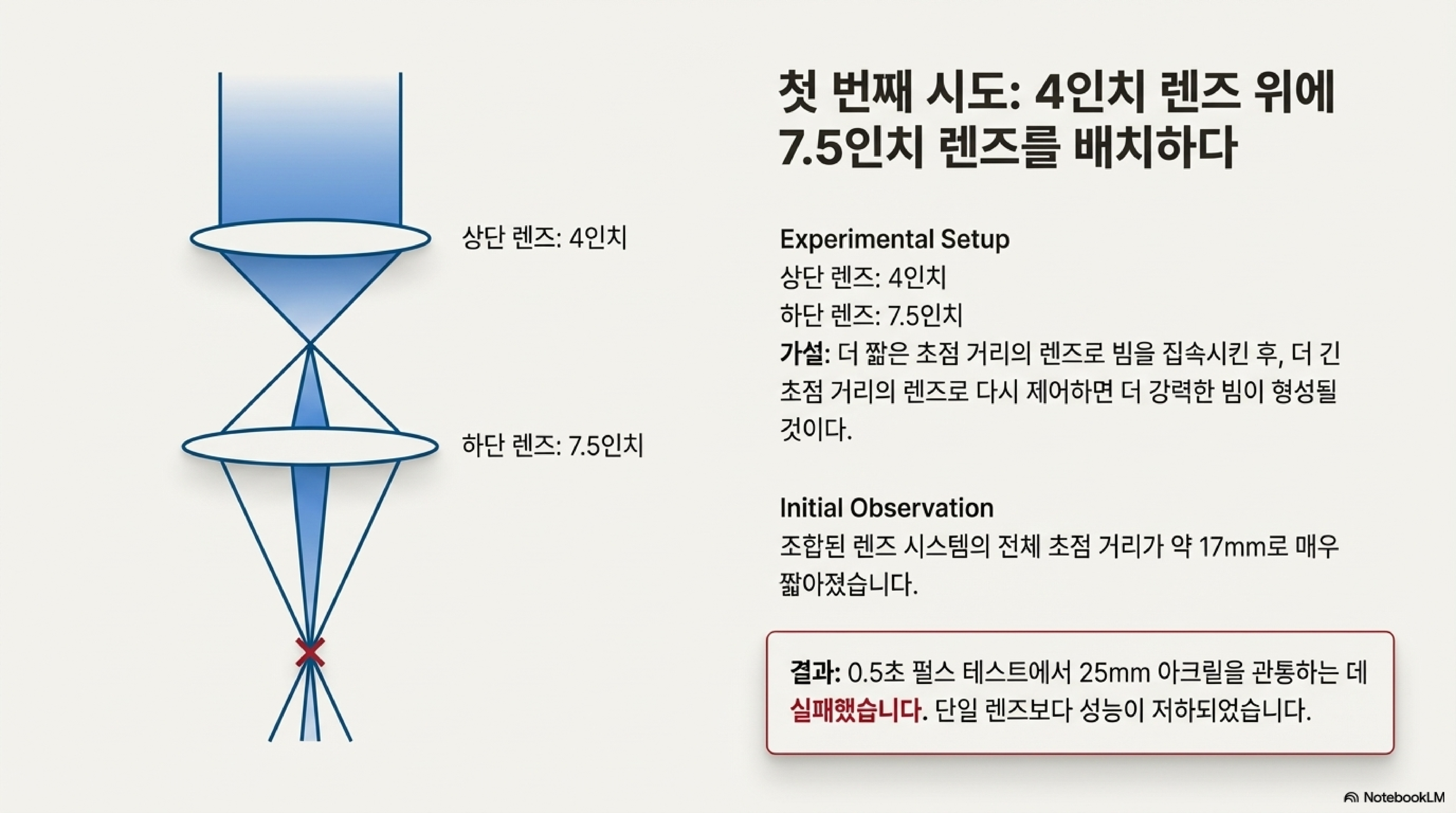

먼저, 짧은 초점 렌즈(4인치)를 긴 초점 렌즈(7.5인치) 앞에 두고 테스트했습니다. 상식적으로는 빛을 더 강하게 모아줄 것이라 기대했지만, 결과는 '완전한 실패(total rubbish)'였습니다. 전체 초점 거리가 극단적으로 짧아지면서 절단 성능은 오히려 크게 저하되었습니다.

성공 사례: 놀라운 발견

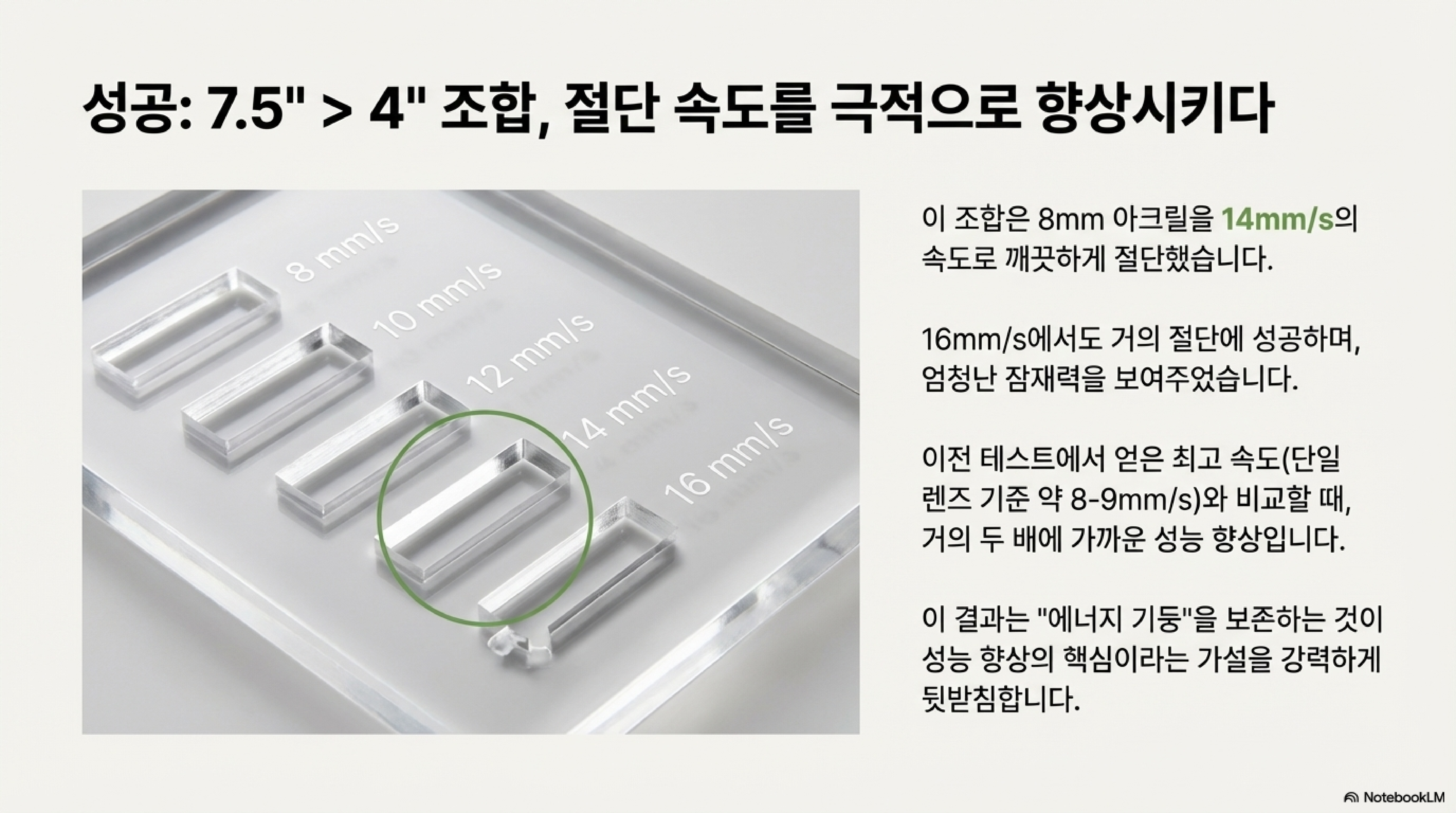

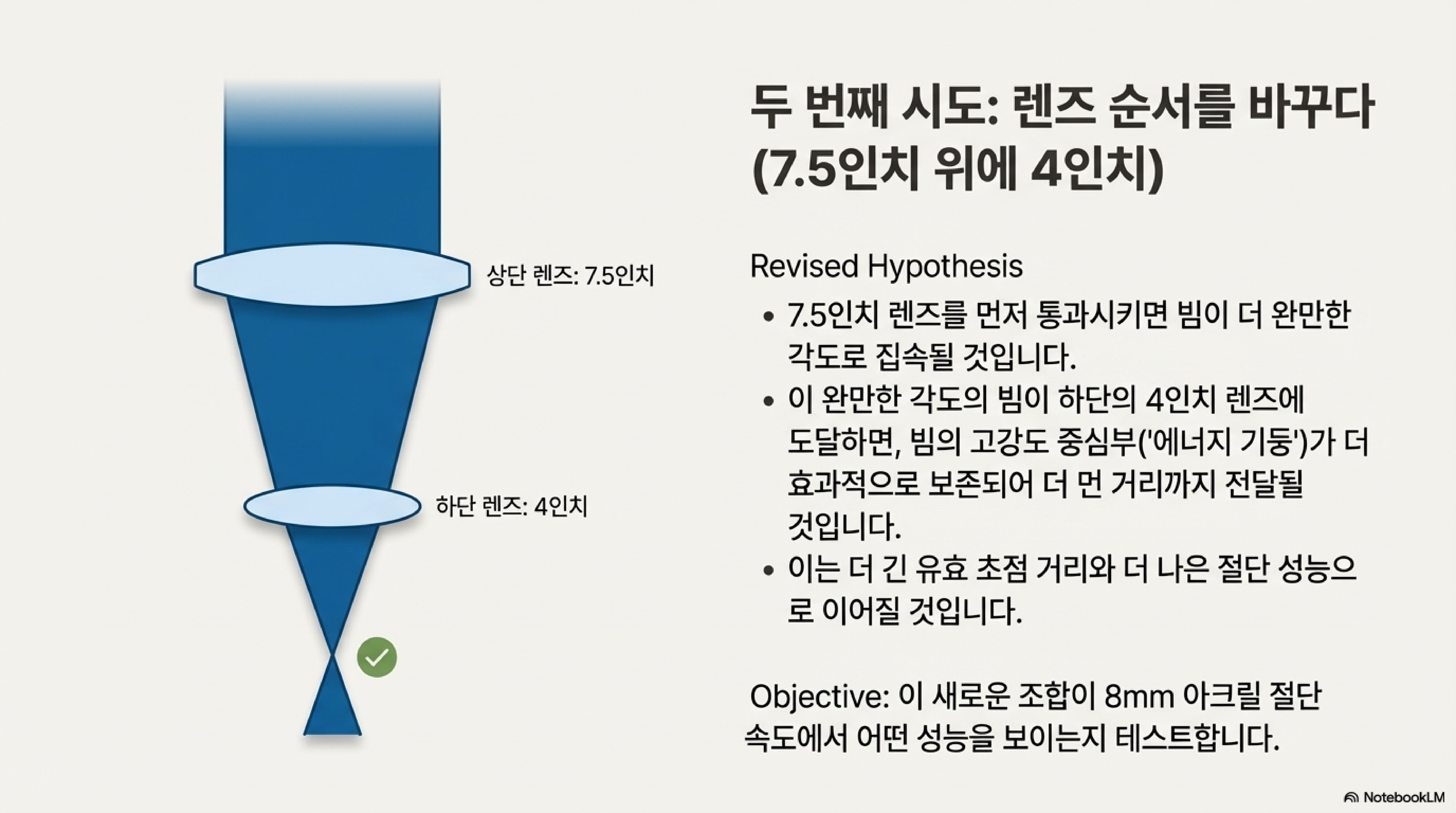

하지만 렌즈의 순서를 바꾸자 마법 같은 일이 일어났습니다. 반대로 긴 초점 렌즈(7.5인치)를 짧은 초점 렌즈(4인치) 위에 배치했을 때, 절단 속도가 비약적으로 향상되었습니다. 단일 렌즈로는 평균 6~8mm/s에 불과했던 절단 속도가 이 조합을 통해 14mm/s까지 치솟으며 거의 두 배 가까이 빨라진 것입니다.

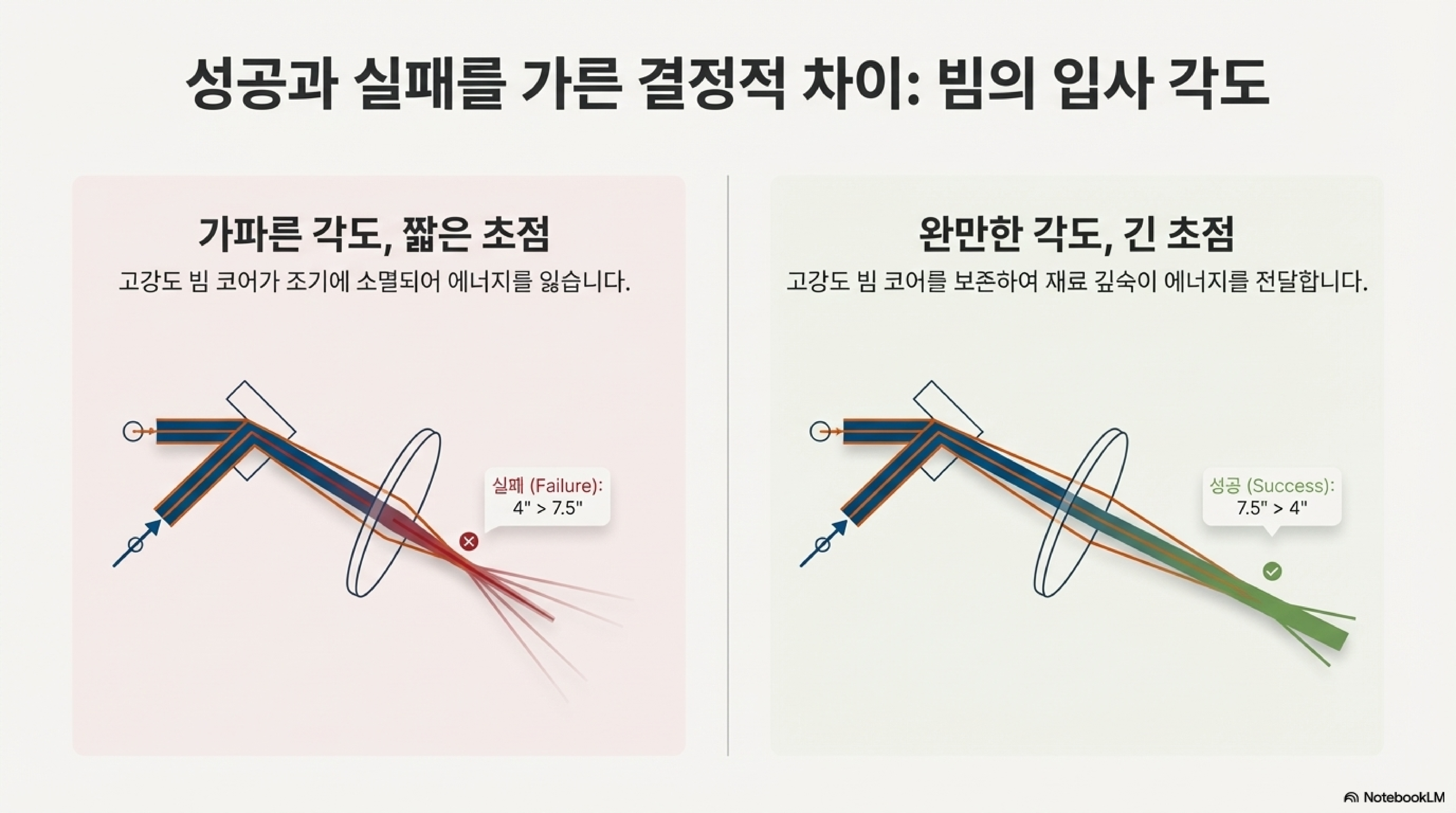

이것이 가능한 이유는 앞서 설명한 '렌즈 중심부의 힘'과 깊은 관련이 있습니다. 첫 번째 7.5인치 렌즈는 레이저 빔을 공격적으로 꺾지 않고 완만하게 모아주는 '컨디셔닝' 역할을 합니다. 그 결과, 두 번째 4인치 렌즈에 도달하는 빔의 중심부 광선들은 거의 평행에 가까운 상태를 유지하게 됩니다. 이 '준비된' 광선들은 두 번째 렌즈의 중심부를 통과하며 과도하게 굴절되지 않고, 그 강력한 '힘의 스파이크'를 온전히 보존한 채 더 멀리까지 전달될 수 있게 됩니다. 이것이 절단 성능을 폭발적으로 증가시킨 핵심 원리입니다.

4. 실험을 통해 얻은 교훈: 무엇이 최고의 조합인가?

복합 렌즈 실험은 우리에게 명확한 교훈을 줍니다.

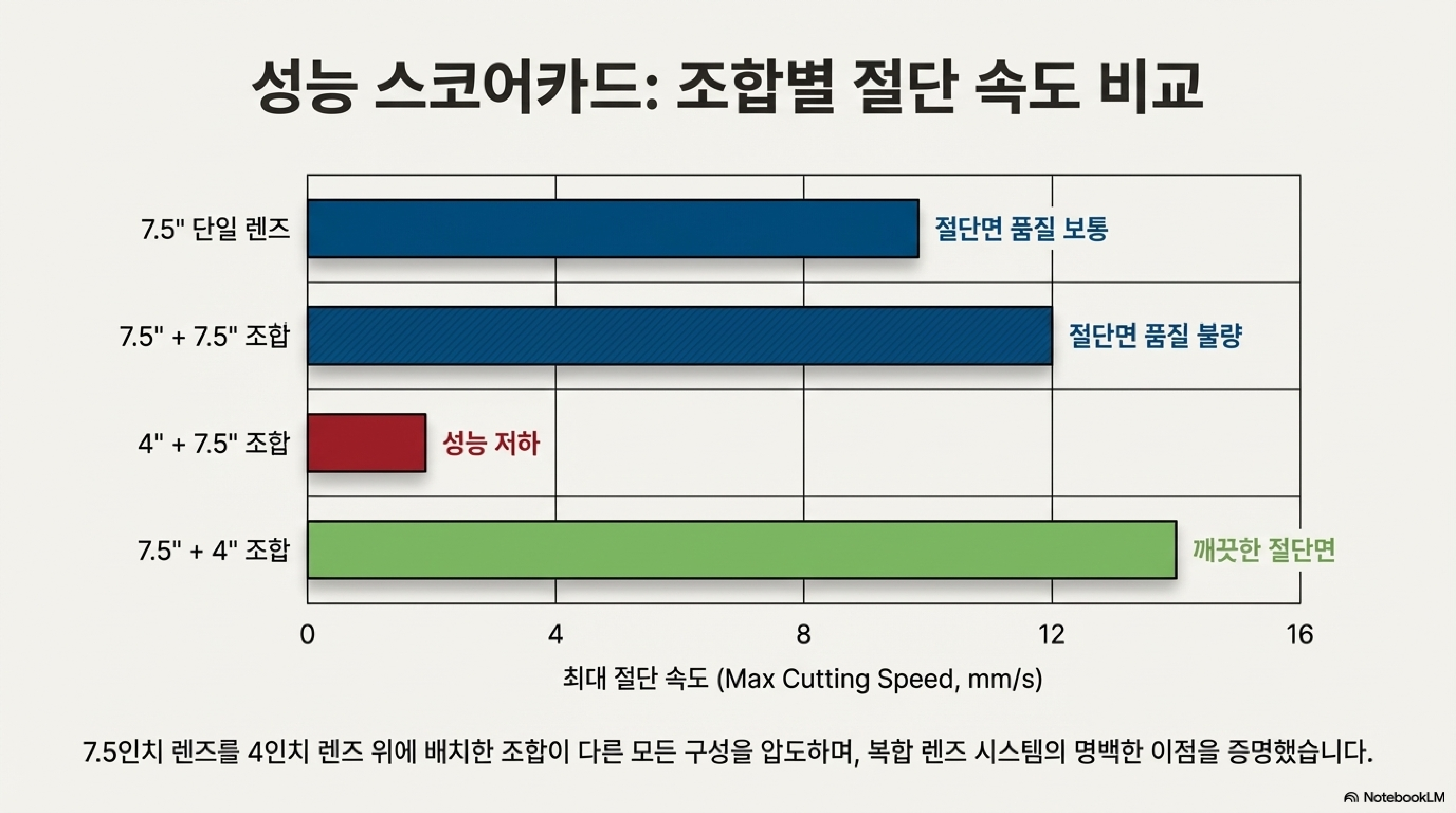

결과 요약

• 최고의 조합: 7.5인치 렌즈 + 4인치 렌즈 (긴 초점 렌즈가 위) 조합은 현재까지 테스트한 것 중 최고의 성능을 보여주었습니다.
• 실패한 조합: 4인치 렌즈 + 7.5인치 렌즈 (짧은 초점 렌즈가 위) 조합은 성능을 저하시켰습니다.

이 결과는 복합 렌즈 시스템에서 렌즈의 **순서(order)**가 성능을 좌우하는 절대적인 요소임을 명확히 보여줍니다.

미래 전망

이 실험은 끝이 아니라 새로운 시작입니다. 앞으로 4인치 + 2.5인치 등 더욱 다양한 렌즈 조합을 테스트하며 "렌즈의 성능을 지속적으로 두 배로 향상시킬 수 있는 슈퍼 조합"을 찾을 수 있다는 확신을 얻었습니다. 이 글을 읽는 여러분도 자신의 장비와 렌즈로 새로운 조합을 시도하며 숨겨진 잠재력을 발견해 보시길 바랍니다.

--------------------------------------------------------------------------------

결론: 지식을 넘어 실천으로

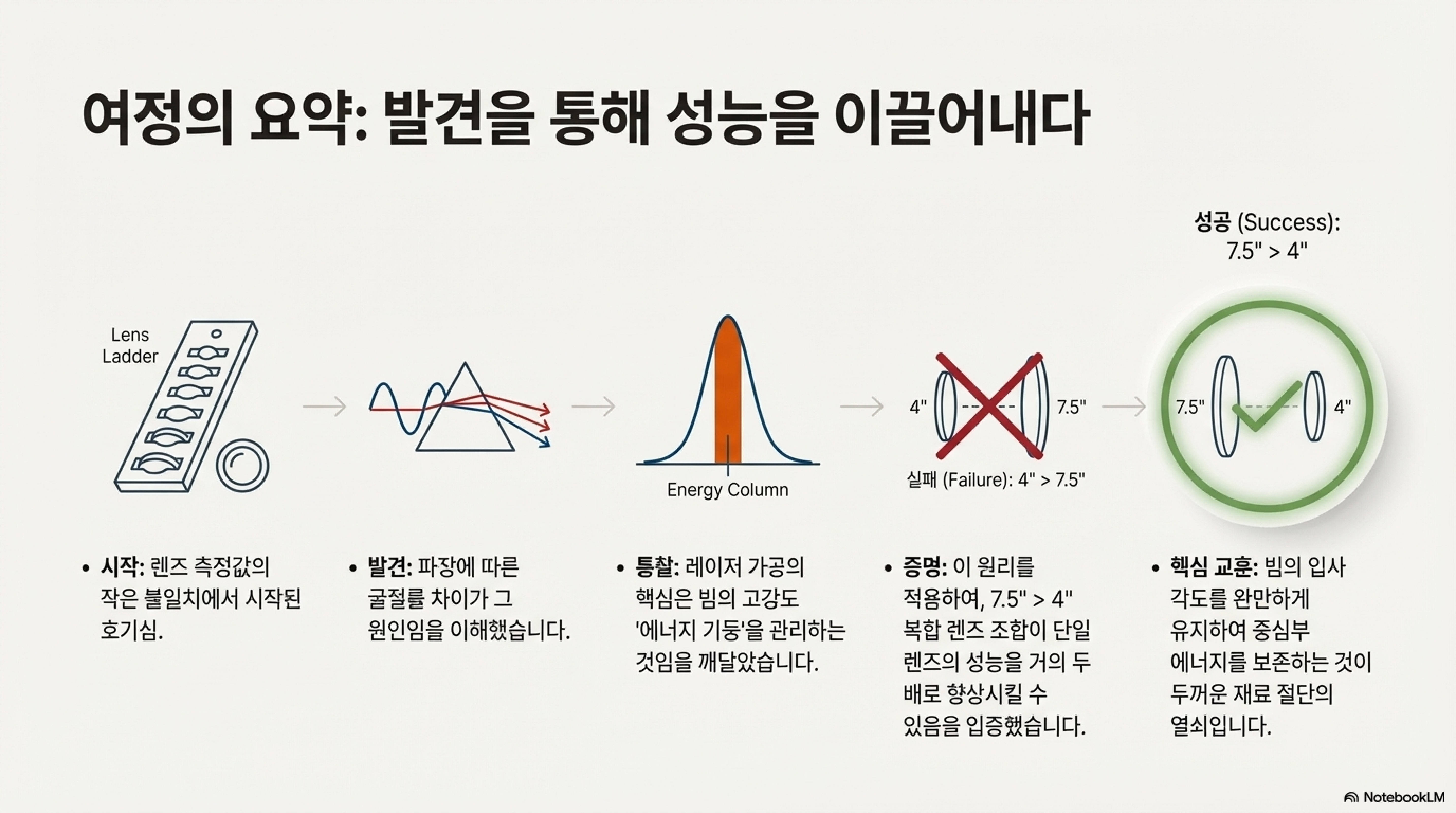

오늘 우리는 레이저 렌즈에 대한 4가지 놀라운 사실을 확인했습니다.

1. 파장에 따른 초점 변화: 우리가 보는 초점과 레이저가 보는 초점은 다르다.
2. 초점의 실제 형태: 초점은 점이 아닌 영역이며, 그 힘은 중심부에 집중되어 있다.
3. 복합 렌즈의 효과: 렌즈를 올바른 순서로 조합하면 성능을 두 배로 향상시킬 수 있다.
4. 조합 순서의 중요성: 렌즈 조합 시 순서가 결과를 결정한다.

렌즈에 대한 깊은 이해는 단순히 흥미로운 이론에 그치지 않습니다. 이것은 여러분의 레이저 커터 성능을 한 단계 위로 끌어올릴 수 있는 가장 실질적이고 강력한 열쇠입니다.

마지막으로 한 가지 질문을 던져봅니다. "우리가 당연하게 여겼던 장비의 다른 '상식'들 중, 다시 한번 질문을 던져볼 가치가 있는 것은 무엇일까요?"
