레이저 각인기의 빨간 점, 왜 항상 빗나갈까? 정밀 조준의 5가지 비밀

서론

레이저 기계를 사용하는 사람이라면 누구나 한 번쯤 겪어봤을 답답한 순간이 있습니다. 작업물 위에 빨간 점 가이드를 완벽하게 조준했지만, 막상 레이저로 각인된 결과물은 어이없게도 몇 밀리미터씩 빗나가 있는 상황 말입니다. 분명히 눈으로는 정확하게 맞춘 것 같은데, 왜 이런 일이 반복되는 걸까요? 과연 완벽한 정렬은 불가능한 것일까요?

이 글에서는 대부분의 사용자는 물론, 심지어 일부 설계자들조차 오해하고 있는 빔 정렬의 놀랍고 반직관적인 원리들을 파헤쳐보려 합니다. 이 글을 끝까지 읽고 나면, 왜 당신의 빨간 점이 계속 빗나갔는지, 그리고 어떻게 해야 진정한 정밀도를 얻을 수 있는지에 대한 명확한 해답을 얻게 될 것입니다.

--------------------------------------------------------------------------------

1. 완벽함의 첫 단추: '일치'보다 '평행'이 중요하다

가장 먼저 바로잡아야 할 근본적인 오해는, 보이지 않는 CO2 레이저 빔과 빨간 점 가이드 빔을 즉시 일치시키려고 해서는 안 된다는 점입니다. 가장 중요한 첫 번째 목표는 두 빔이 완벽하게 평행한 경로로 나아가게 만드는 것입니다.

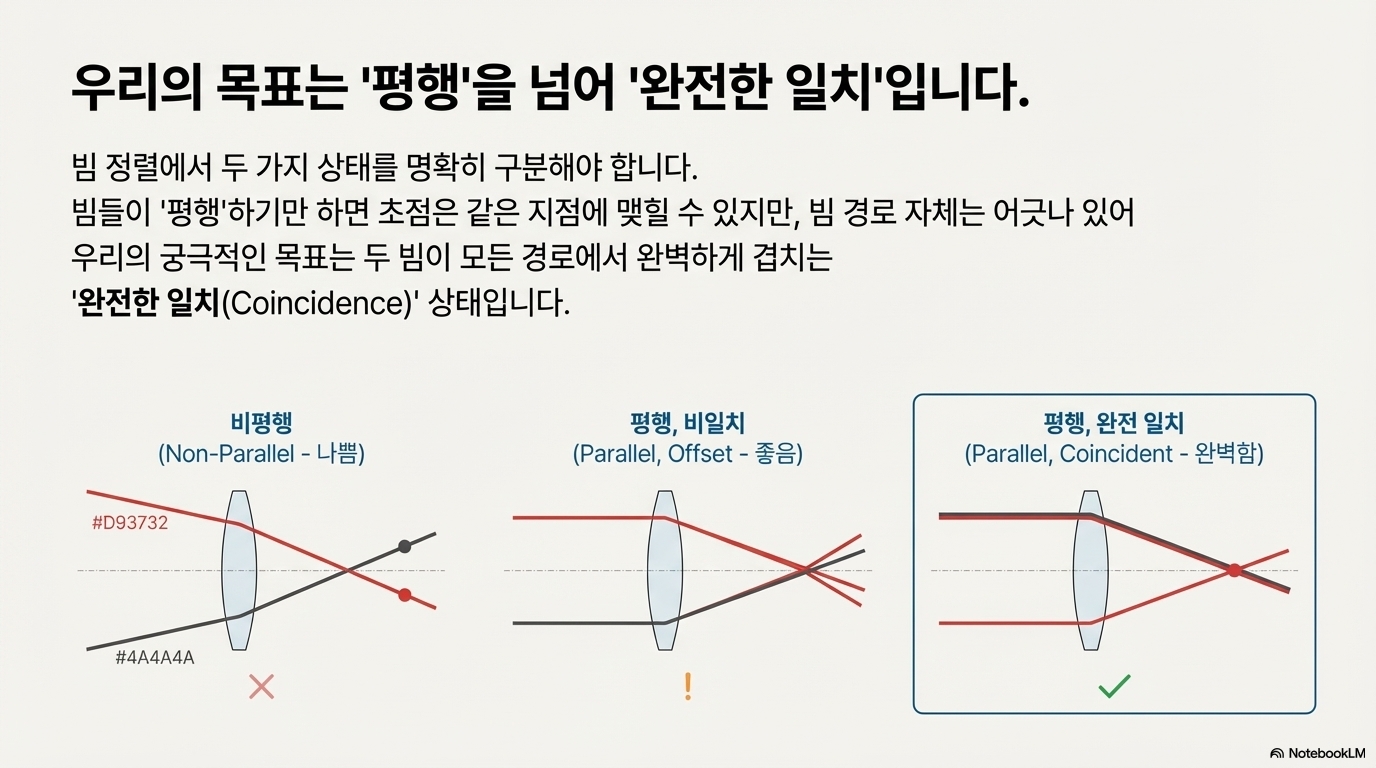

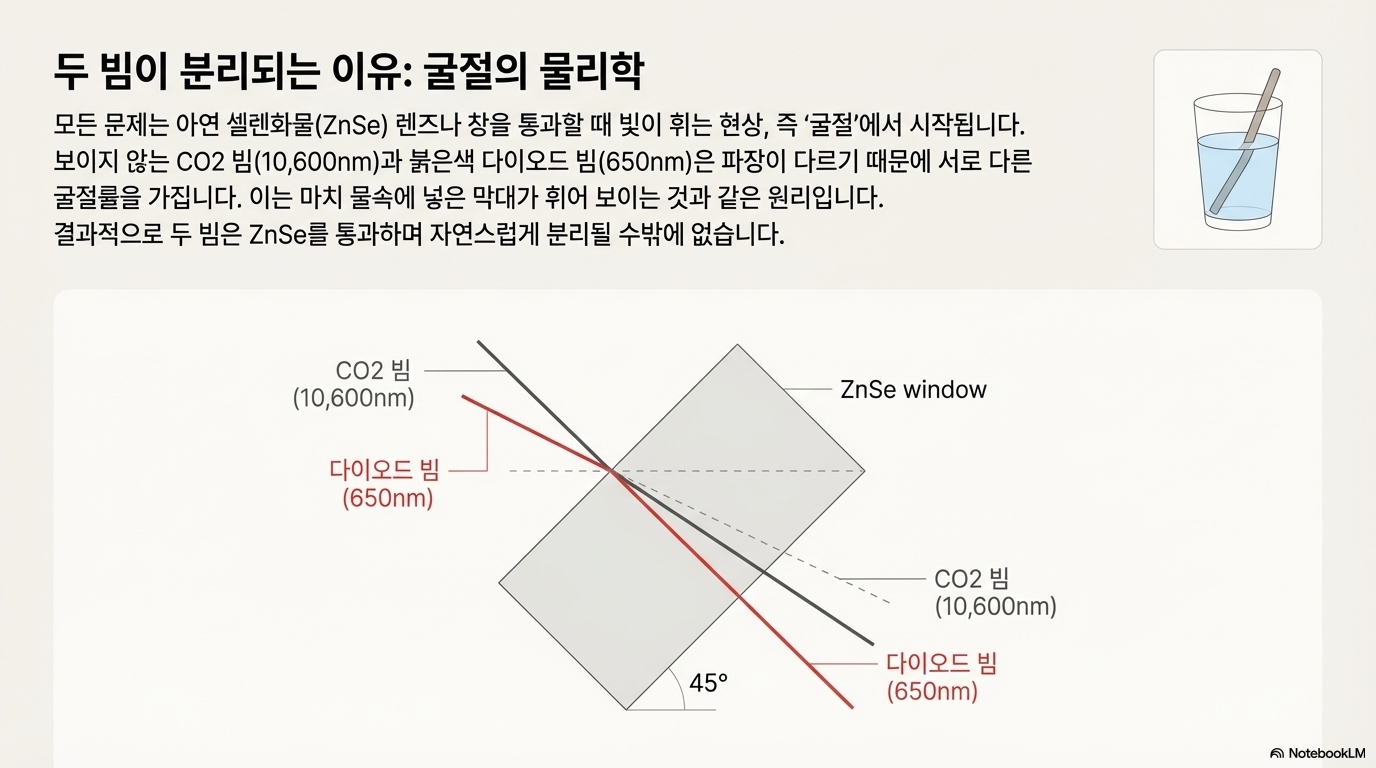

렌즈를 통과하는 빛의 원리를 생각해보면 그 이유가 명확해집니다. 두 빔이 서로 평행하지만 약간 떨어져 있는 경우, 렌즈는 두 빔을 거의 같은 초점에 모아줍니다. 하지만 두 빔이 조금이라도 어긋난 각도를 가지고 있다면, 렌즈를 비스듬한 각도로 통과하면서 초점 거리가 크게 틀어져 버립니다. 즉, 레이저는 전혀 엉뚱한 Z축 깊이에 초점을 맺게 되어, 가이드 점이 가리키는 곳과 실제 각인 지점 사이에 심각한 오차가 발생합니다. 이것이 바로 대부분의 정렬 문제가 발생하는 근본적인 원인이자, 가장 많은 사람들이 오해하는 개념입니다.

...이제 빨간 점이 레이저 빔과 완벽하게 평행하게 움직인다는 뜻입니다. 여기서 가장 중요한 건 바로 '평행'이라는 거죠. 아시겠어요?

--------------------------------------------------------------------------------

2. 범인은 거울이 아니었다: 3mm 오차의 미스터리

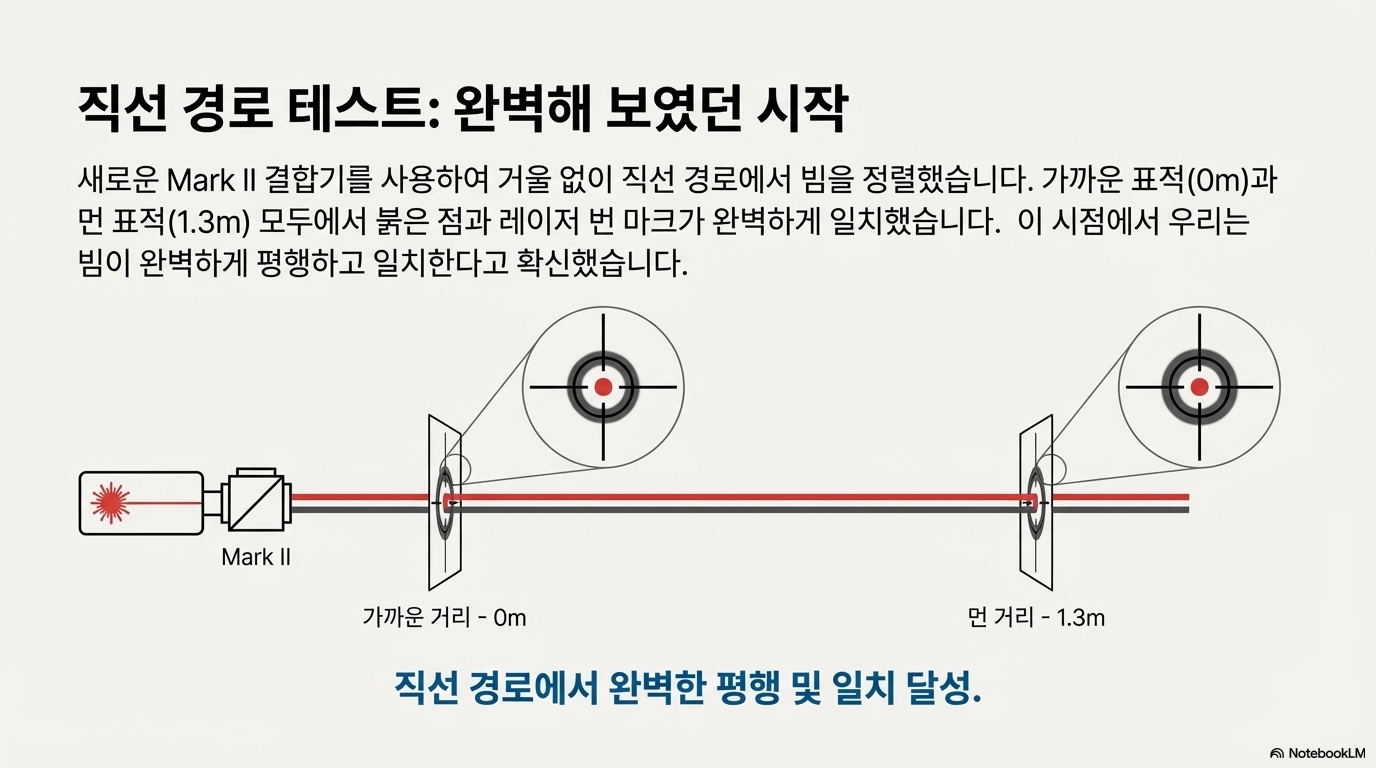

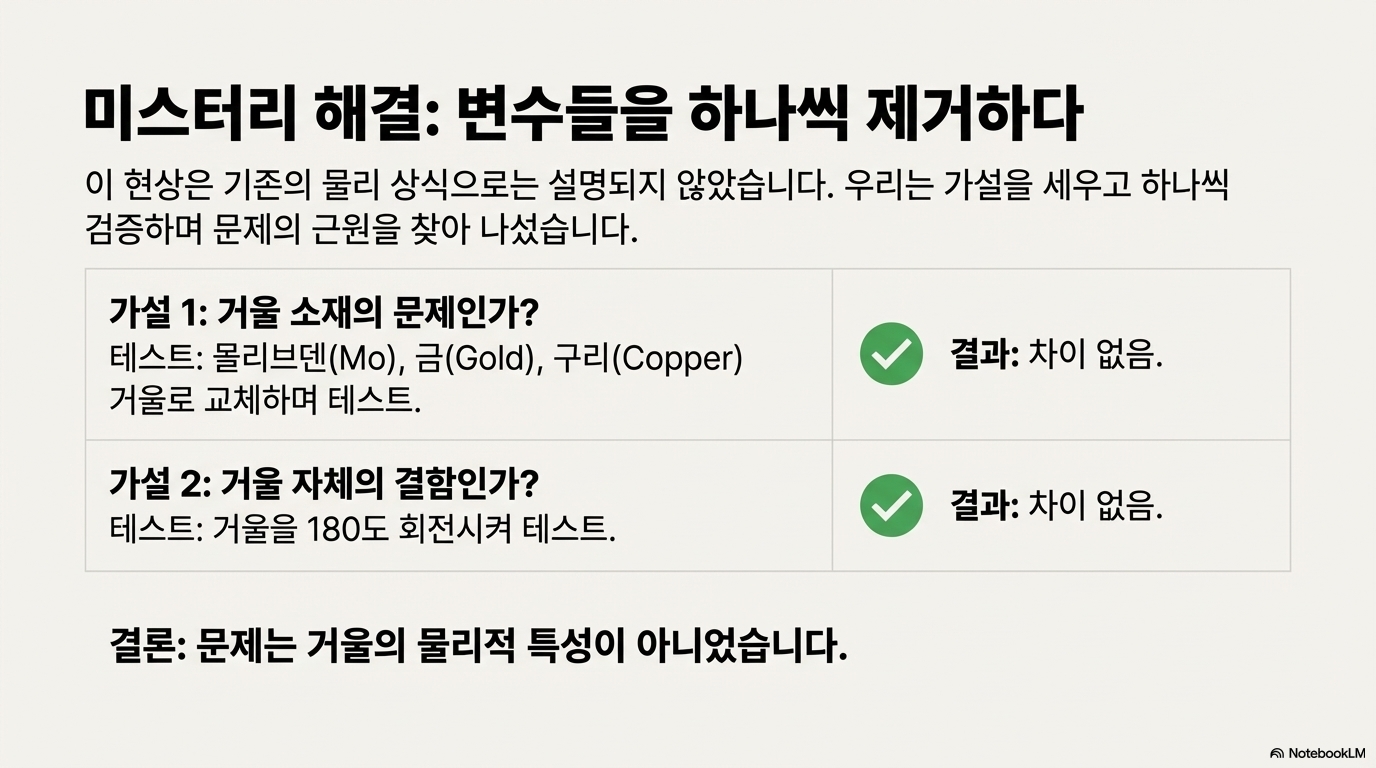

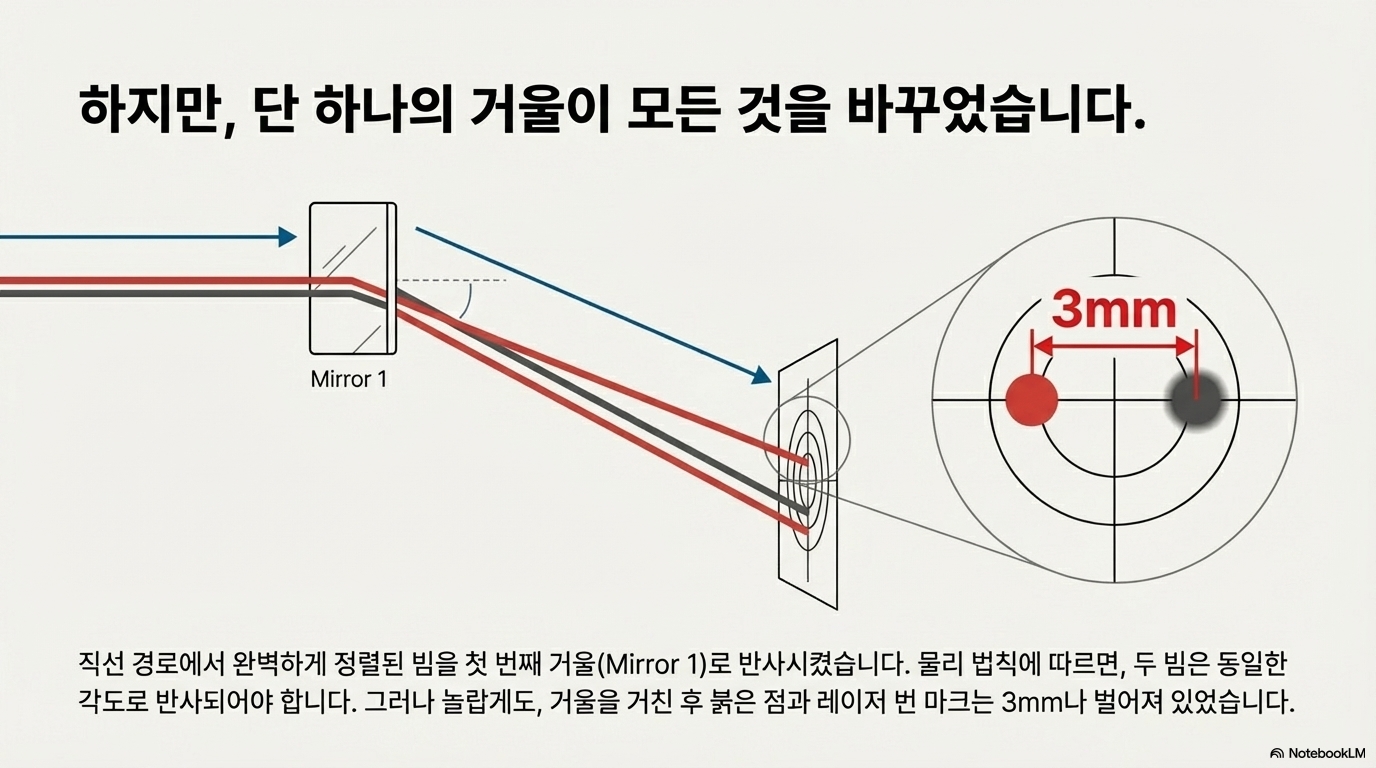

정렬 과정에서 물리학 법칙을 거스르는 것처럼 보이는 불가사의한 순간이 있었습니다. 직선 경로에서는 빨간 점과 레이저 빔을 완벽하게 일치시켰지만, 단 하나의 거울에 반사시킨 후 두 빔이 무려 3mm나 벌어진 것입니다. 처음에는 거울이나 빛의 반사 법칙에 우리가 모르는 무언가가 있다고 생각했습니다.

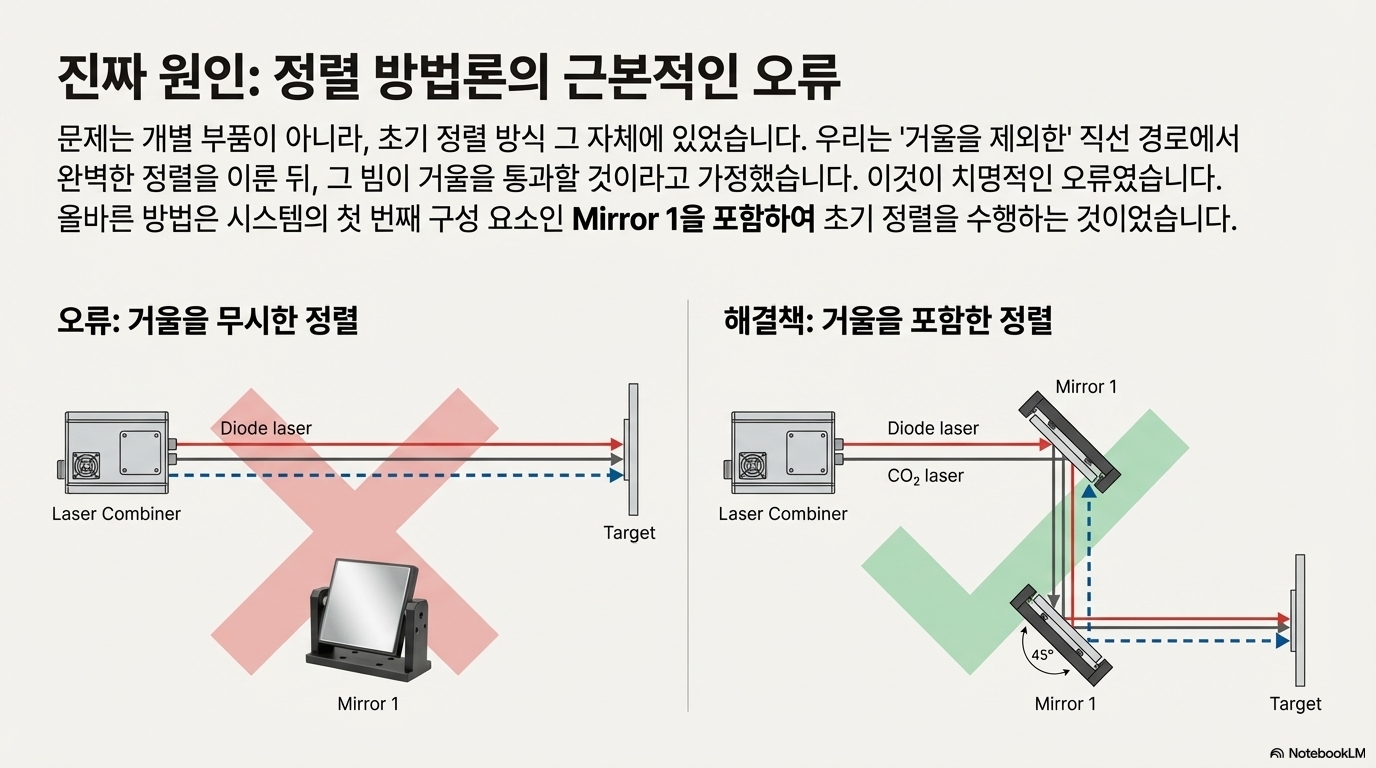

하지만 진짜 원인을 발견한 순간은 충격적이었습니다. 범인은 거울이 아니었습니다. 문제는 눈에 보이지 않는 CO2 레이저 빔 자체에 존재하던, 알아채지 못했던 미세한 초기 정렬 오차였습니다. 스스로 완벽하다고 믿었던 직선 정렬 상태에서 CO2 빔은 사실 오른쪽으로 3mm 치우쳐 있었던 것입니다. 이 미세한 오차는 거울에 반사되면서 정확히 반대 방향, 즉 왼쪽으로 3mm 치우친 오차로 나타나며 그 존재를 드러냈습니다.

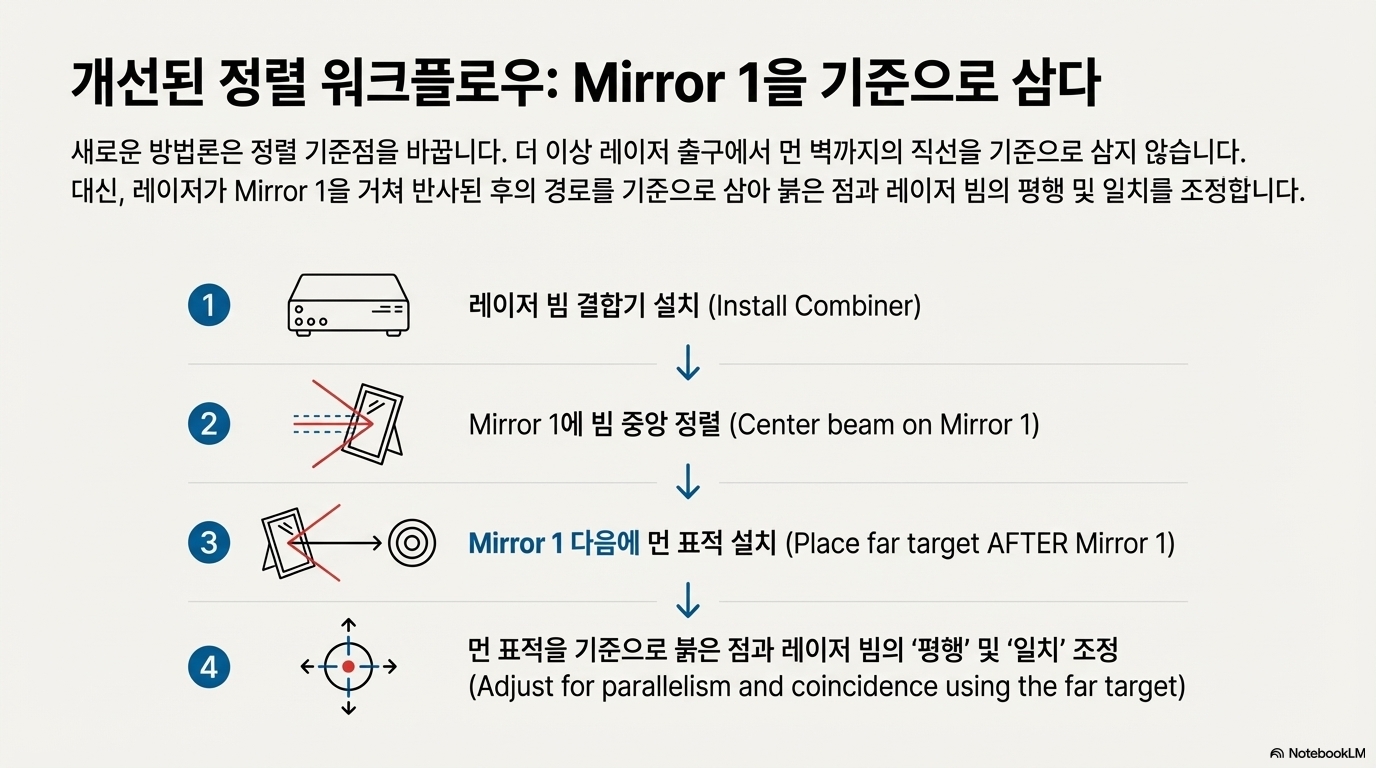

이 경험은 레이저 정렬이 얼마나 극도로 민감한 작업인지를 명확하게 보여줍니다. 올바른 방법론 없이는 완벽해 보이는 상태에서도 숨겨진 오류에 얼마나 쉽게 속을 수 있는지를 깨닫게 하는 중요한 순간이었습니다.

--------------------------------------------------------------------------------

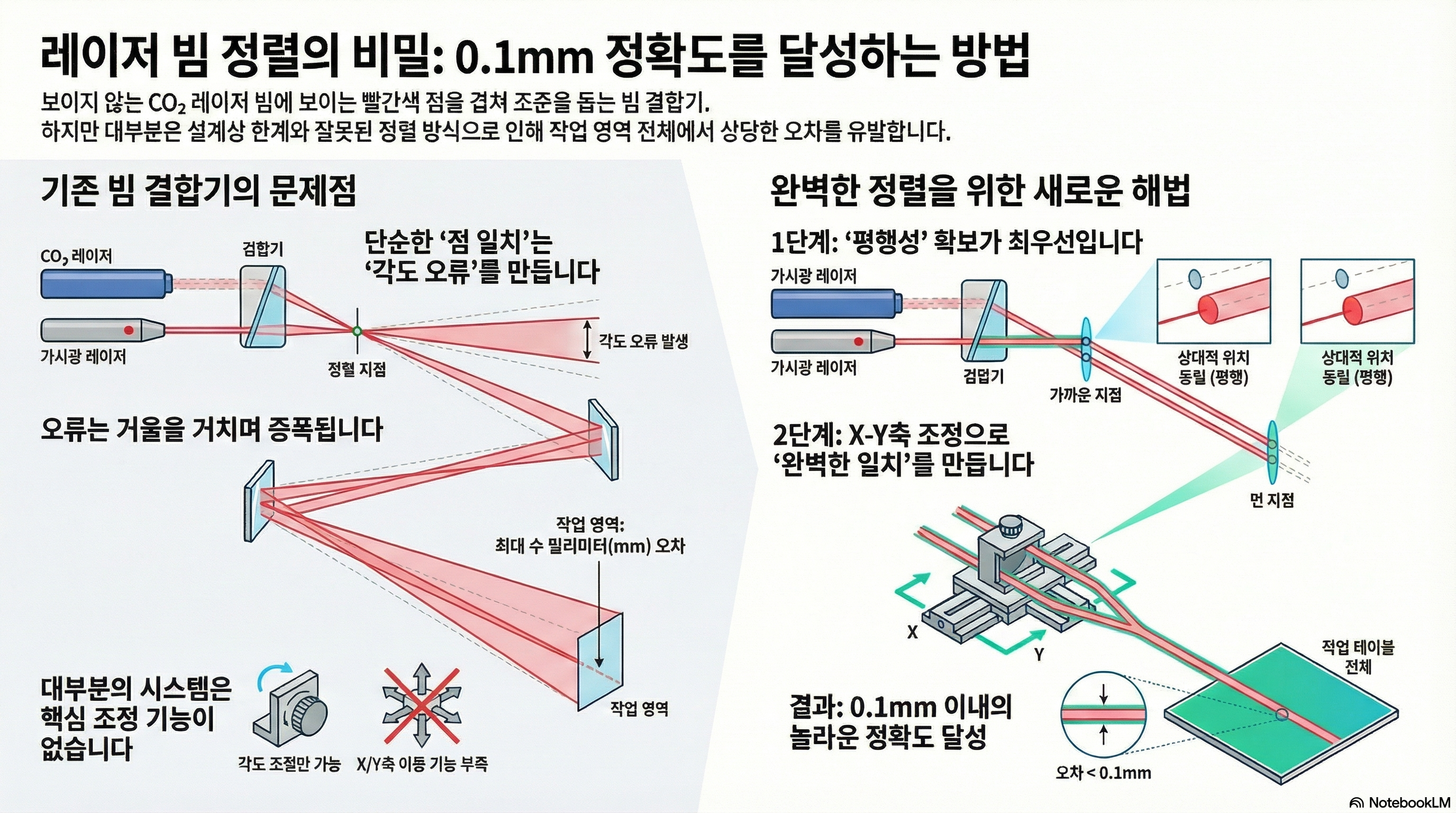

3. 대부분의 빔 컴바이너가 실패하는 이유: 설계의 근본적 결함

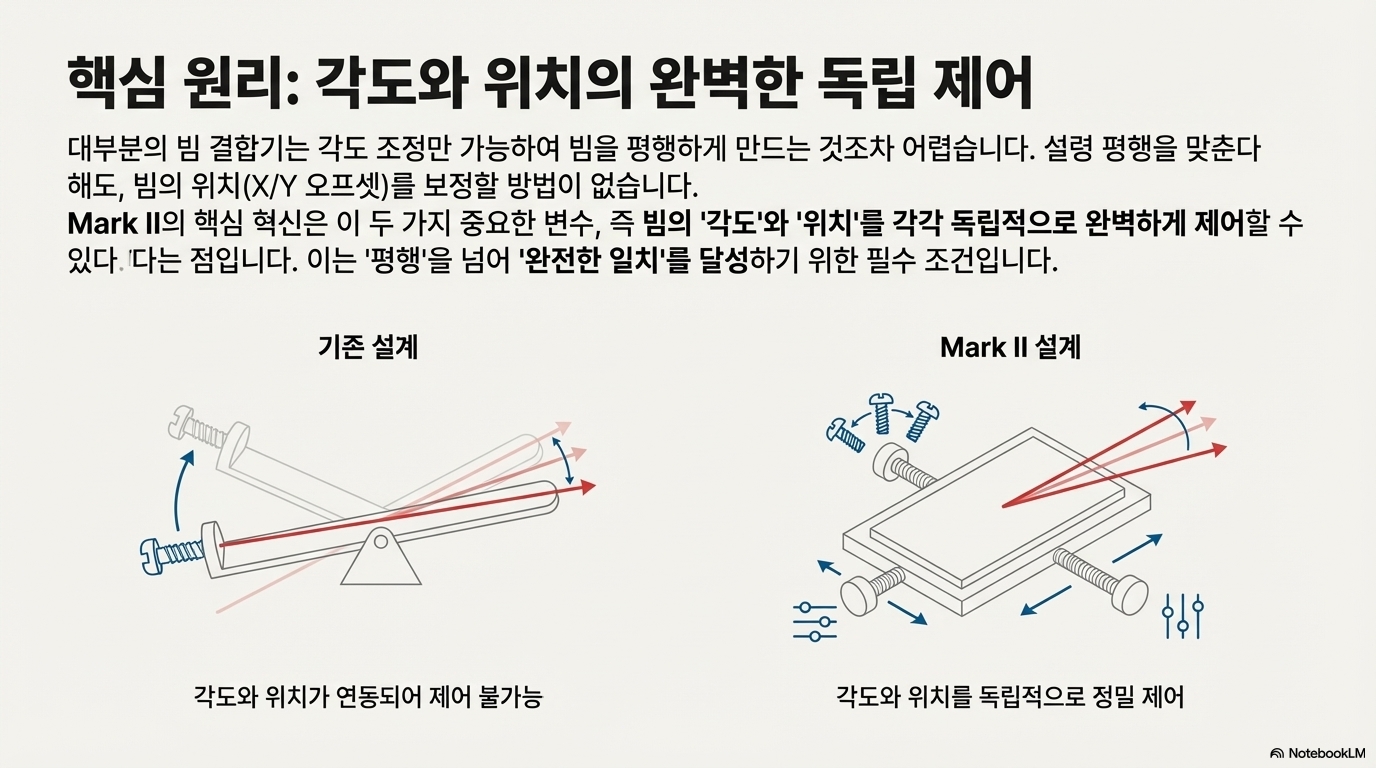

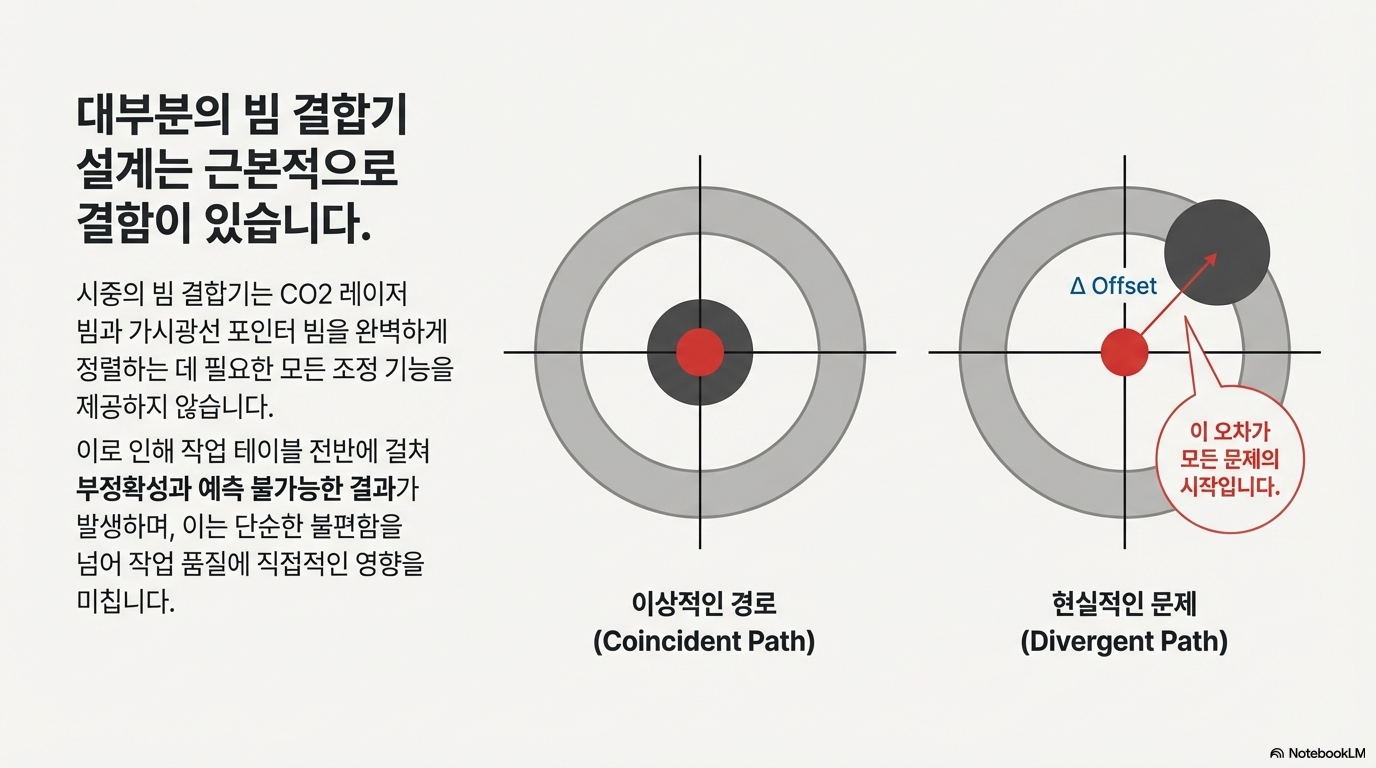

시중에서 판매되는 대부분의 빔 컴바이너(Beam Combiner)에는 심각한 설계 결함이 존재합니다. 이러한 시스템들은 보통 한 가지 종류의 조정 기능만을 제공하는데, 바로 빨간 점의 각도를 트는(Angular pivot) 기능입니다.

이것이 왜 문제일까요? 이 방식은 사용자가 빨간 빔의 '각도'를 틀어서 레이저 빔과 맞추도록 강제합니다. 앞서 설명했듯이, 각도가 틀어진 빔은 결코 정확한 위치에 도달할 수 없습니다. 진정한 평행 상태를 만드는 것이 구조적으로 거의 불가능한 것입니다.

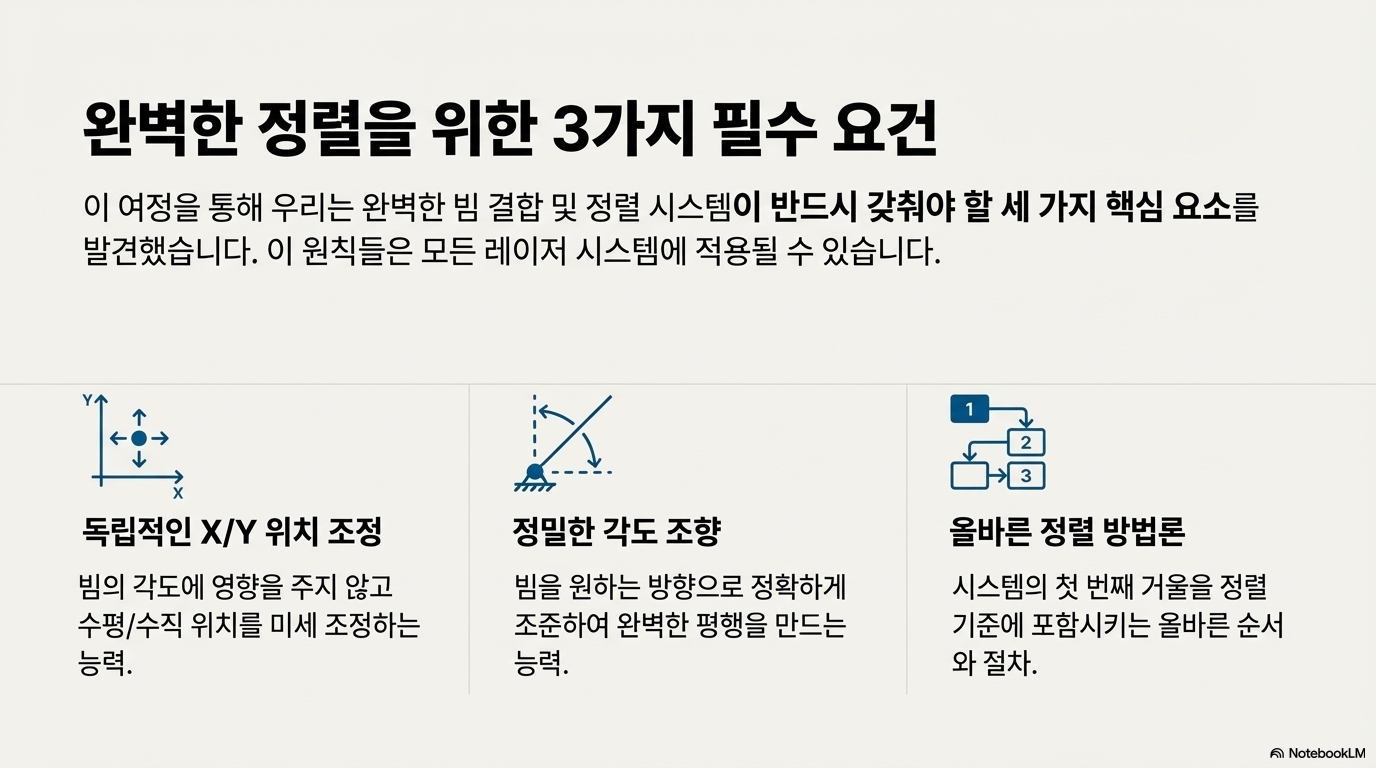

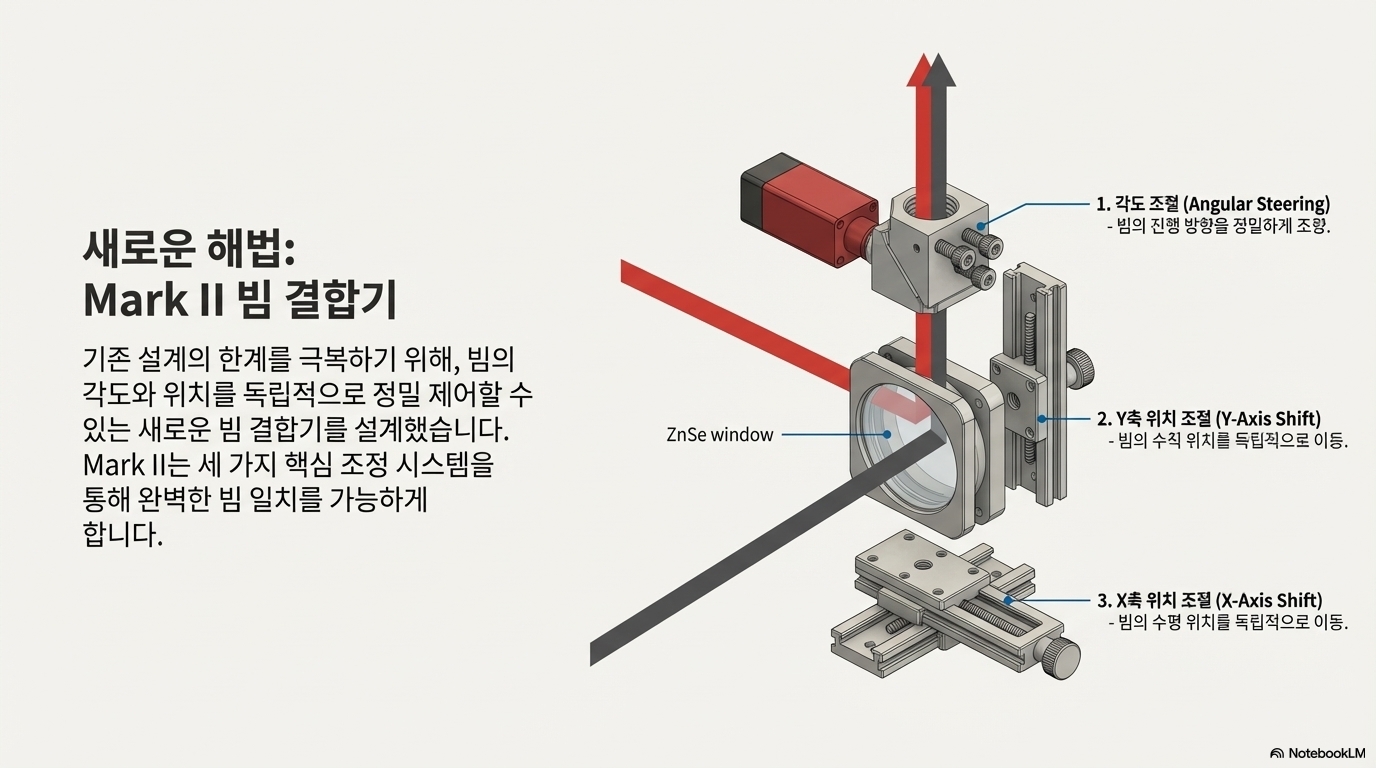

반면, 성공적으로 설계된 'Mark II' 버전의 빔 컴바이너는 두 가지의 필수적인 독립 조정 기능을 갖추고 있습니다.

각도 조절 (Angular Steering): 기기 전면의 O-링을 피벗으로 활용하여 빨간 빔을 CO2 빔과 완벽히 평행하게 만들기 위한 기능.
위치(X/Y) 이동 (Positional Movement): 평행이 확보된 빨간 빔을 상하좌우로 움직여 CO2 빔과 정확히 일치시키기 위한 기능.

이 두 가지 조정 기능이 없다면, 높은 정밀도를 달성하는 것은 기술이 아니라 순전히 운에 맡기는 것과 같습니다.

--------------------------------------------------------------------------------

4. 정밀 조준의 비밀: '두 점'을 이용한 평행 확인법

그렇다면 두 빔이 정말로 평행한지 어떻게 확인할 수 있을까요? 여기 신뢰할 수 있는 실용적인 방법이 있습니다. 바로 '두 개의 타겟'을 이용한 반복적인 확인법입니다.

단계는 다음과 같이 명확합니다.

빔 컴바이너에 가까운 위치에 첫 번째 타겟("가까운 타겟")을 놓습니다.
빔 경로를 따라 멀리 떨어진 곳(예: 1.3미터)에 두 번째 타겟("먼 타겟")을 놓습니다.
테스트 펄스를 발사하여 두 타겟에 모두 레이저 자국을 만듭니다.
이제 빨간 점의 각도를 조절하여, 레이저 자국을 기준으로 한 빨간 점의 상대적 위치가 가까운 타겟과 먼 타겟에서 정확히 동일해지도록 맞춥니다. (예: 가까운 타겟의 자국을 기준으로 빨간 점이 2시 방향, 10mm 거리에 있다면, 먼 타겟에서도 정확히 2시 방향, 10mm 거리에 위치해야 합니다.)

이 과정을 한 번에 성공할 것이라 기대해서는 안 됩니다. 완벽을 기하기 위해 서너 번, 혹은 다섯 번의 시도는 당연한 과정입니다. 평행이 확인된 후에야 비로소 두 빔을 일치시키는 다음 단계로 넘어갈 수 있습니다.

--------------------------------------------------------------------------------

5. 불가능은 없었다: 0.1mm 이하의 경이로운 정확도

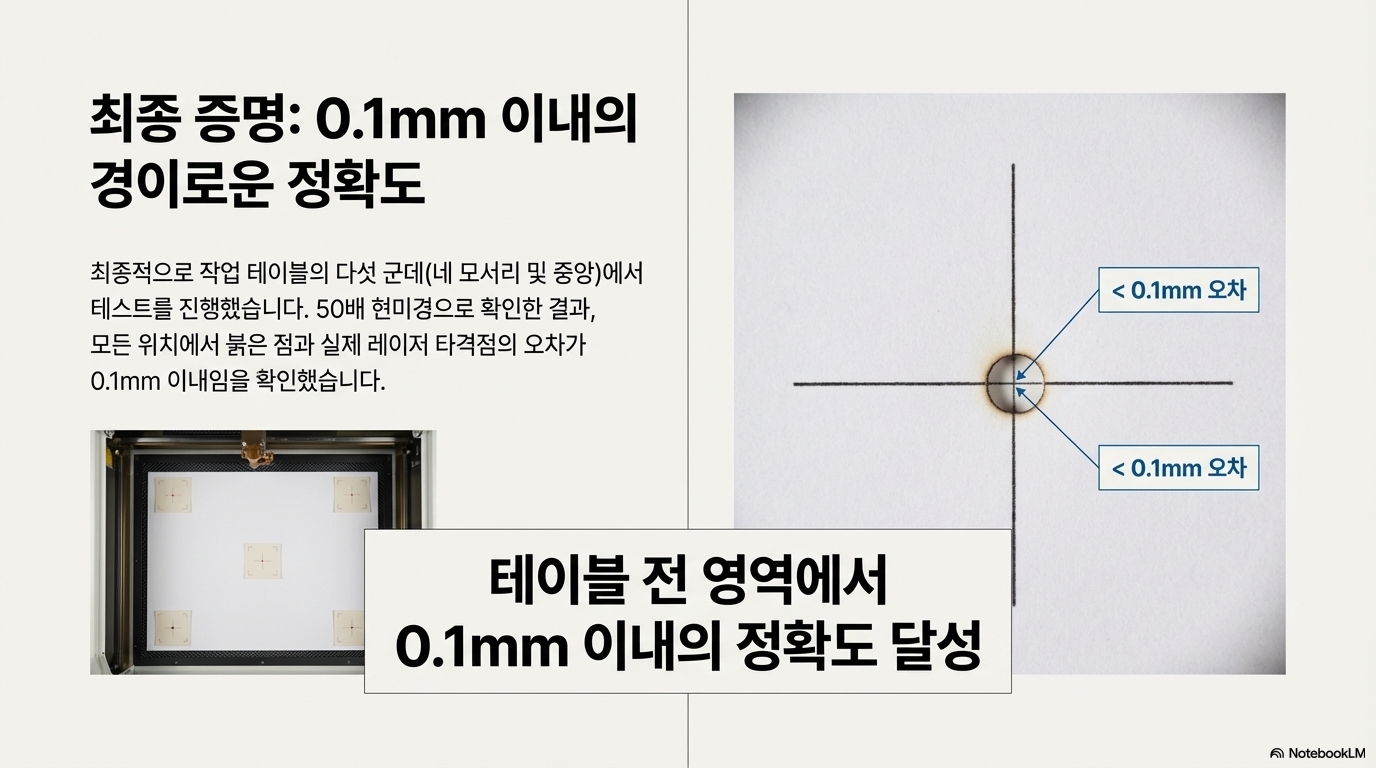

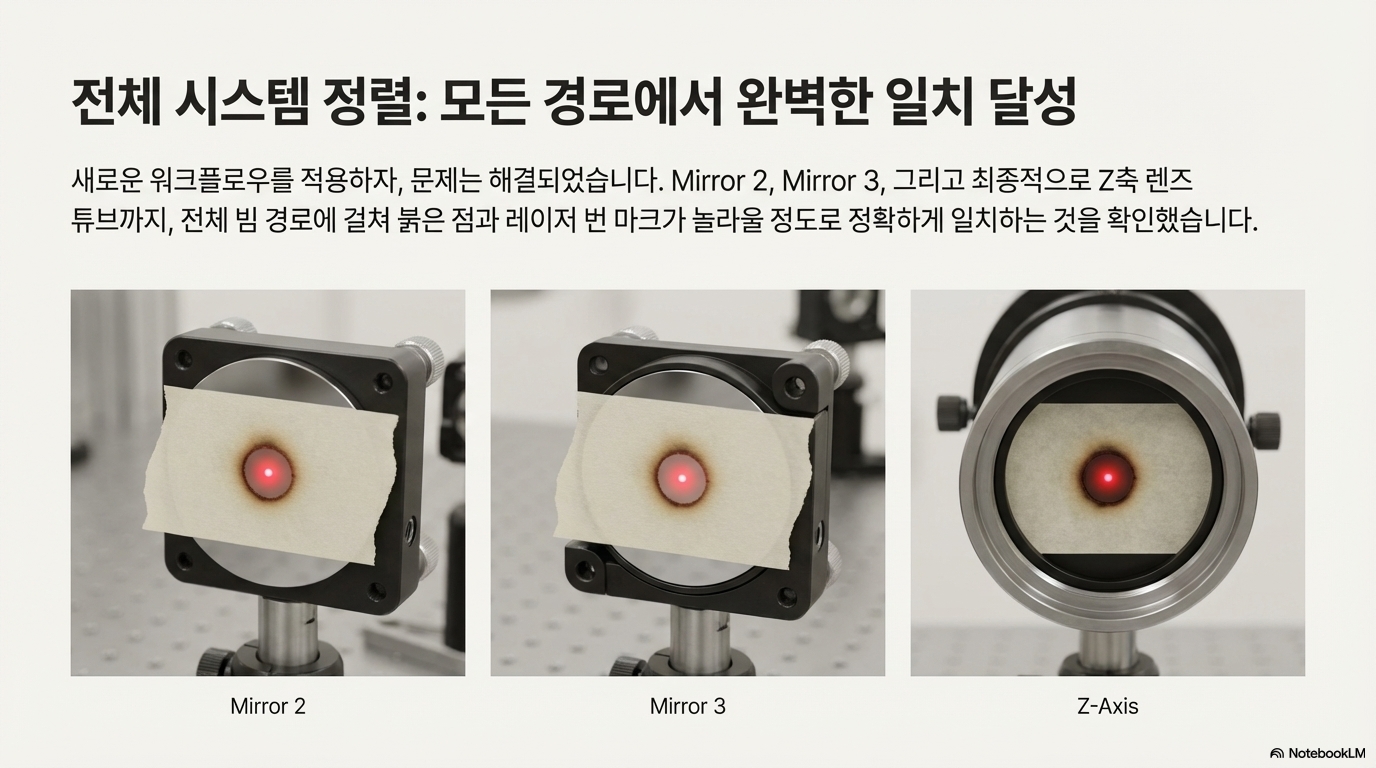

사실 처음에는 빔 컴바이너의 정확성에 대해 매우 회의적이었습니다. 하지만 올바른 원리에 기반한 설계와 정확한 방법론을 적용한 결과는 어땠을까요? 최종 테스트는 기계 작업 테이블의 네 모서리와 중앙, 총 다섯 군데에 레이저 자국을 남기는 방식으로 진행되었습니다.

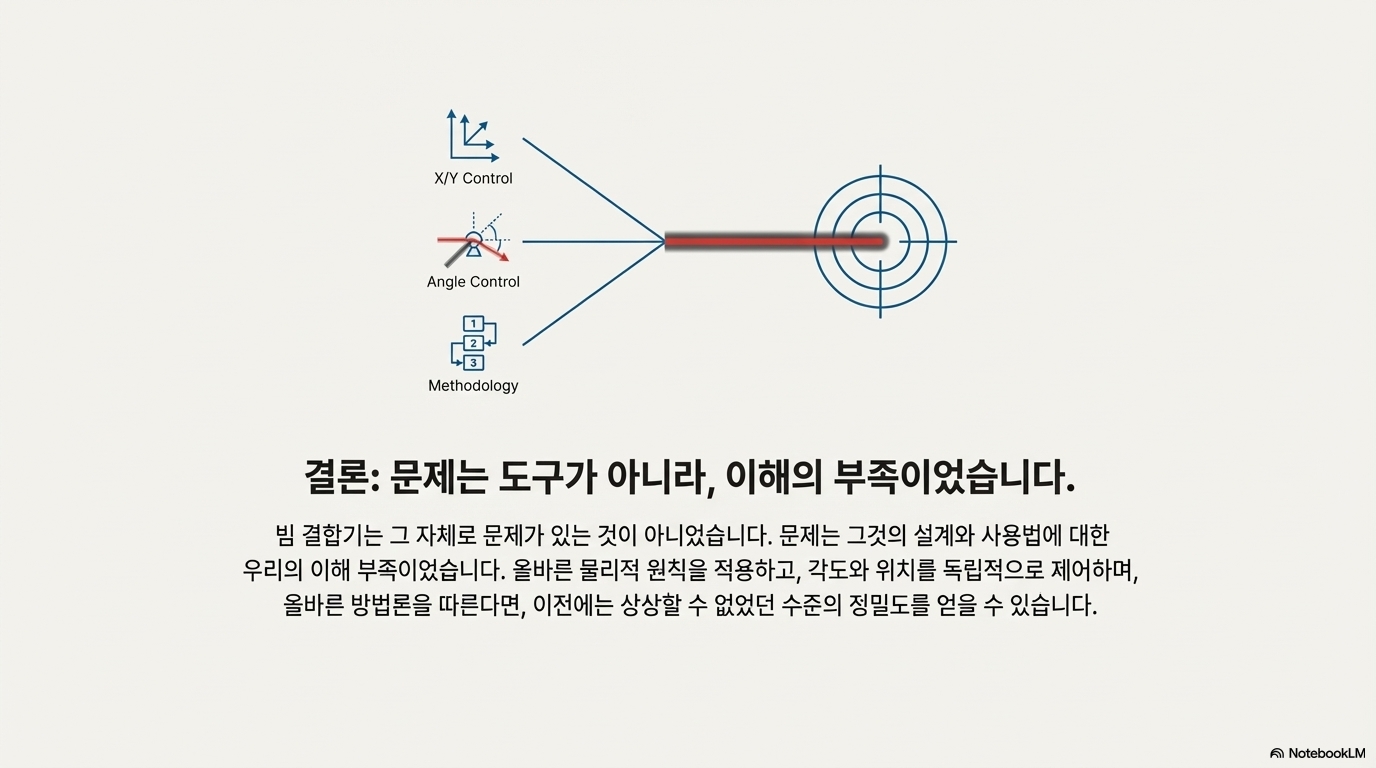

결과는 그야말로 경이로웠습니다. 50배율 현미경으로 폭 0.2mm의 기준선과 비교하며 확인한 결과, 전체 작업 영역에 걸쳐 오차가 0.1mm 이내로 유지되는, 실험자 자신조차 "깜짝 놀랄" 만한 수준의 정밀도를 달성한 것입니다. 이것은 빔 컴바이너가 기본 원리를 제대로 이해하고 하드웨어가 올바르게 설계되기만 한다면 환상적으로 정확한 도구가 될 수 있다는 완벽한 증거였습니다.

솔직히 말해 정말 경이롭습니다. 제대로 접근하기만 하면 빔 컴바이너가 얼마나 환상적인 결과를 낼 수 있는지 인정할 수밖에 없네요. 아마도 빔 정렬의 기본 원리를 완벽히 이해하고 만들었기 때문에, 이런 수준의 정확도를 구현할 수 있는 거의 유일한 빔 컴바이너일 겁니다.

--------------------------------------------------------------------------------
