당신의 완벽한 레이저 각인에 끔찍한 밴딩이 생기는 이유: 아무도 말해주지 않는 3가지 놀라운 진실

서문 (Introduction)

몇 시간 동안 공들여 작업한 레이저 각인 프로젝트가 막바지에 이르렀을 때, 정체불명의 가로줄이나 얼룩덜룩한 밴딩 현상으로 모든 것을 망쳐버린 경험이 있으신가요? 속도, 파워, 해상도 등 온갖 설정을 바꿔봐도 문제는 해결되지 않고 좌절감만 쌓여가는 경험, 우리 모두 잘 알고 있습니다. 이 문제는 단순히 기계 설정 오류가 아닐 수 있습니다. 때로는 우리가 상상하지 못했던 매우 미묘하고 직관에 반하는 원인에서 비롯되기도 합니다.

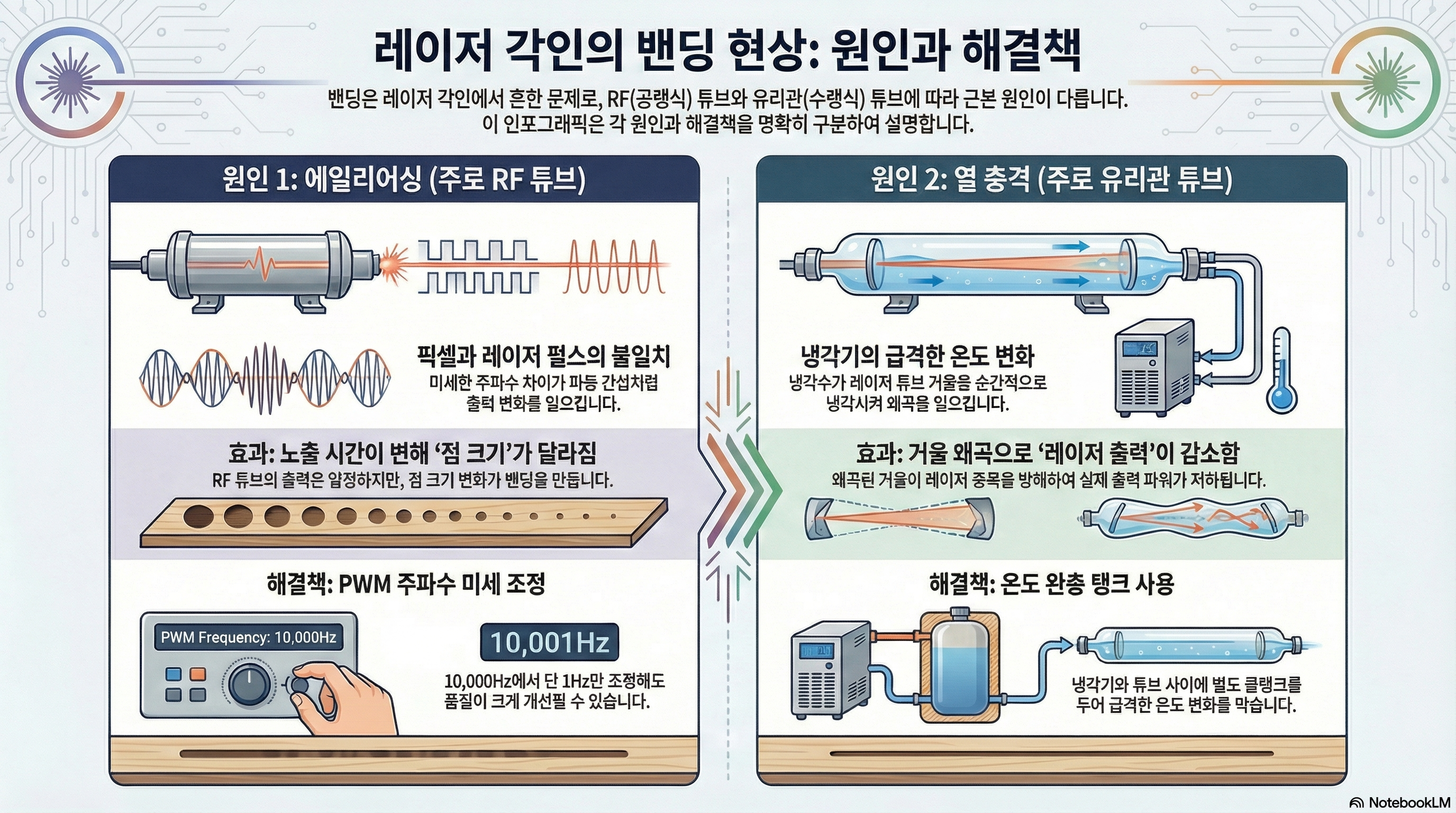

이 글에서는 레이저 각인의 품질을 저하하는 두 가지 주요 현상인 '에일리어싱(Aliasing)'과 '밴딩(Banding)'의 근본적인 원인을 파헤치고, 그 놀라운 해결책을 제시하고자 합니다. 이 글의 모든 분석은 'SarbarMultimedia'의 유튜브 영상에서 제시된 심층적인 실험과 통찰에 기반하고 있음을 밝힙니다.

--------------------------------------------------------------------------------

1. 괴물은 1Hz에 숨어있다: 주파수의 미세한 불일치가 만드는 '에일리어싱'

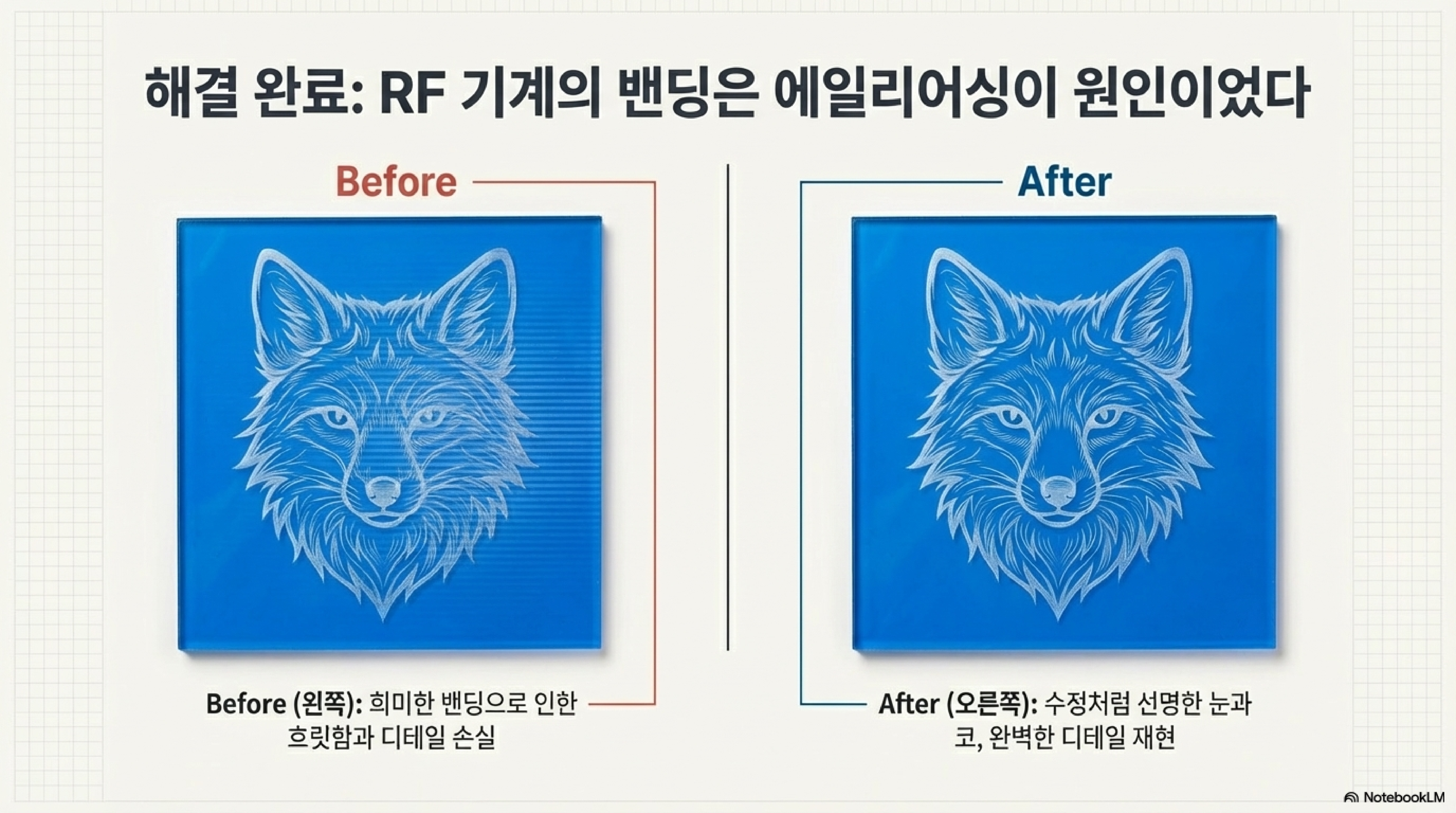

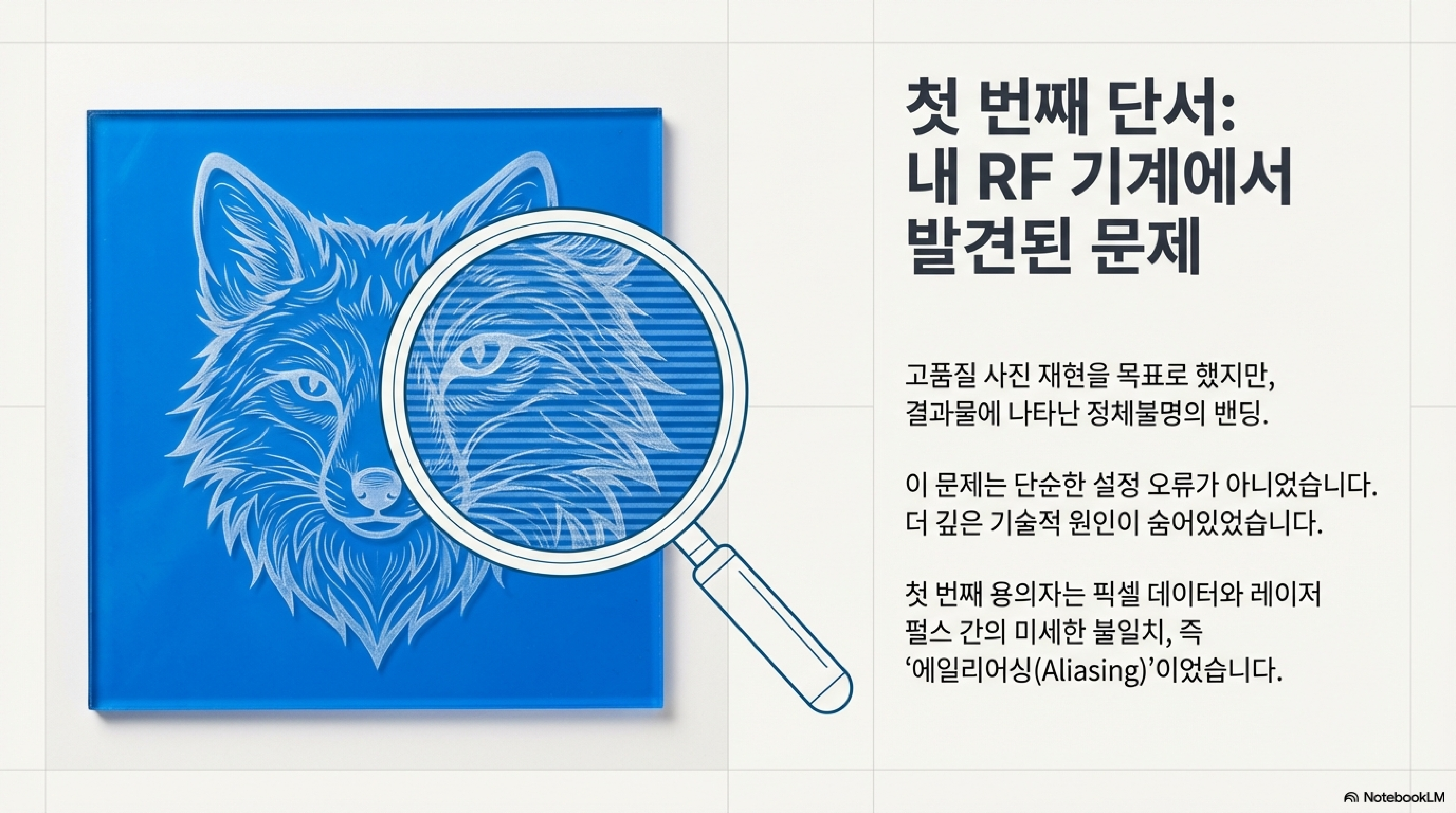

RF(고주파) 레이저를 사용하다 보면, 특히 균일한 표면을 각인할 때 미세한 물결무늬나 줄무늬가 나타나는 '에일리어싱' 현상을 마주하게 됩니다. 이는 이미지의 픽셀을 처리하는 신호와 레이저를 켜고 끄는 PWM(펄스 폭 변조) 신호의 주파수가 아주 약간 어긋날 때 발생하는 시각적 패턴입니다.

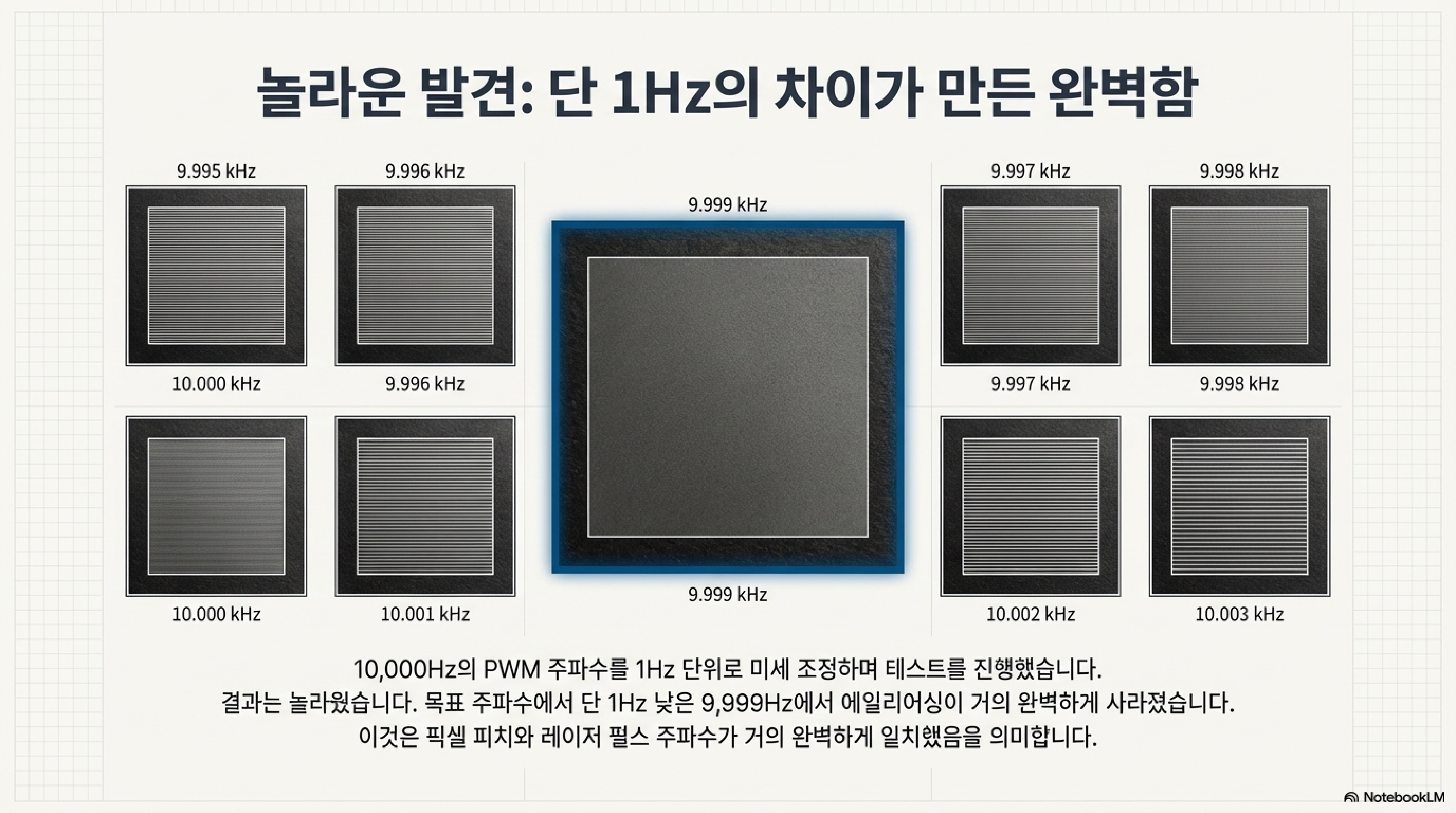

여기서 놀라운 반전은, 문제의 원인이 큰 주파수 차이가 아니라 오히려 알아차리기 힘든 아주 작은 차이라는 점입니다. SarbarMultimedia의 실험에 따르면, 10,000Hz(10kHz)의 주파수에서 단 1Hz의 차이가 결과물에 눈에 띄는 변화를 가져왔습니다.

이것은 마치 두 명의 드러머가 거의 똑같은 박자로 연주하지만, 한 명이 아주 미세하게 빨라서 매 분마다 한 번씩 박자가 완벽히 겹쳤다가 다시 서서히 어긋나는 것과 같습니다. 레이저에서도 픽셀 신호와 PWM 신호가 이렇게 미세하게 어긋나면서, '박자가 맞는' 부분은 도트가 커지고 '어긋나는' 부분은 작아지는 현상이 주기적으로 반복되어 눈에 보이는 패턴을 만드는 것입니다.

우리는 10Hz나 100Hz 차이에 대해 이야기하는 것이 아닙니다. 10kHz에서 초당 단 1 사이클씩 증가시키는 것에 대해 이야기하고 있습니다... 정말 놀랍습니다. 말 그대로 초당 1 사이클의 차이가 에일리어싱을 변화시킵니다.

이 현상은 RF 레이저의 독특한 작동 방식 때문에 발생합니다. 주파수의 미세한 불일치는 레이저의 출력(Power)을 바꾸는 것이 아니라, 각 도트(dot)에 레이저가 노출되는 '노출 시간(exposure time)'을 미세하게 변화시킵니다. 이 미세한 노출 시간의 차이가 도트의 크기를 주기적으로 바꾸고, 이 작은 변화들이 모여 우리 눈에는 거대한 밴딩 패턴으로 보이게 되는 것입니다. 이것이 중요한 발견인 이유는, 사용자가 아무리 컨트롤러에서 출력(Power) 설정을 백분율로 정밀하게 조정하더라도, 근본적으로 다른 메커니즘인 '시간'이 결과물을 왜곡시키고 있었기 때문입니다. 이는 문제 해결의 접근법을 완전히 바꿔야 함을 의미합니다.

--------------------------------------------------------------------------------

2. 범인은 온도가 아니라 '온도 충격'이다: 냉각기가 일으키는 파워 저하의 비밀

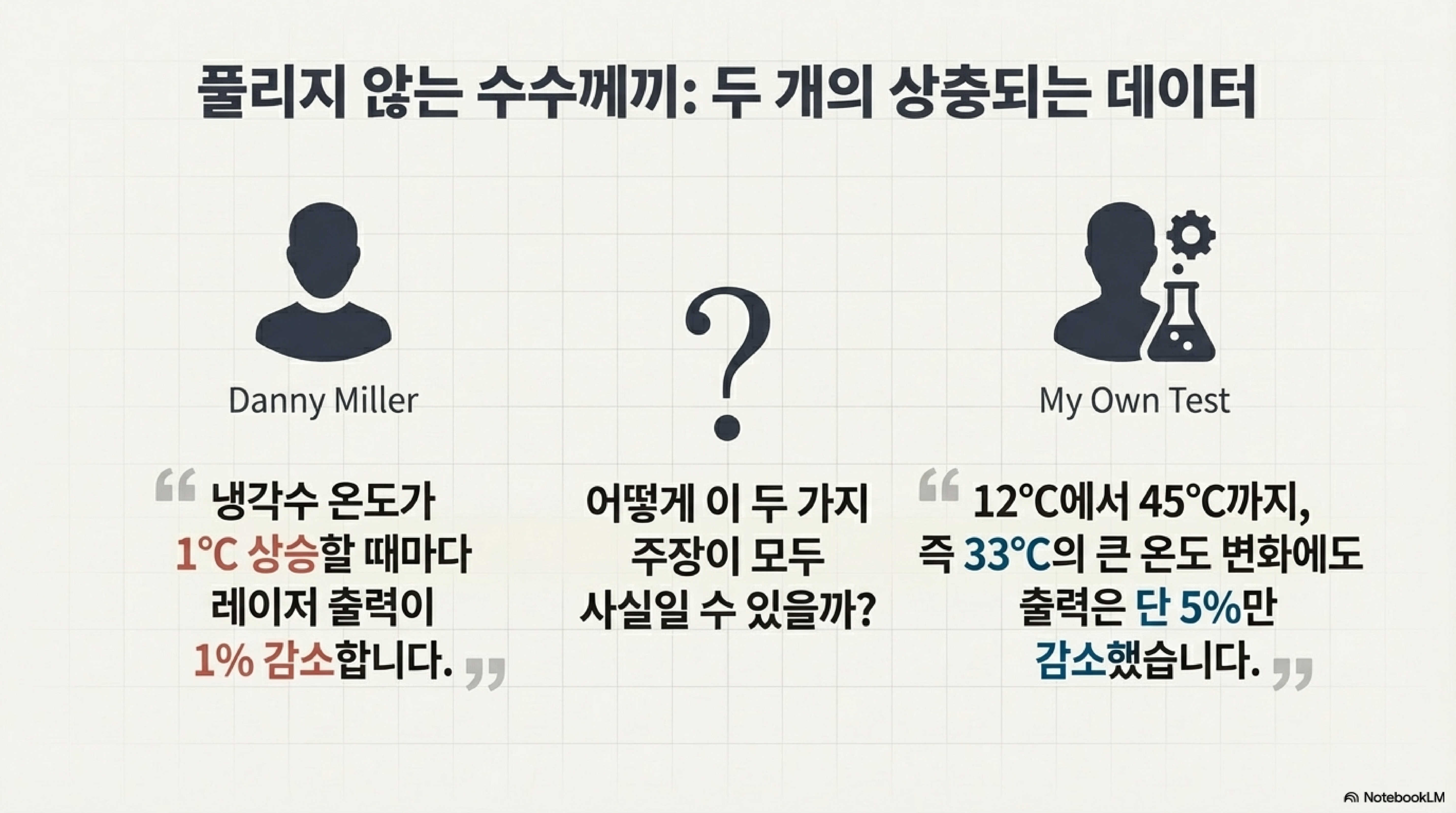

수년간 레이저 사용자들은 두 가지 상반된 데이터 때문에 혼란을 겪어왔습니다. 한편에서는 저의 실험 결과처럼 12°C에서 45°C까지, 무려 33°C에 달하는 큰 온도 변화에도 출력 손실은 5%에 불과했습니다. 다른 한편에서는 대니 밀러와 같은 숙련된 사용자들이 단 1°C의 변화가 1%의 출력 손실을 일으킨다고 주장했습니다. 어떻게 둘 다 사실일 수 있을까요? 해답은 물의 '온도'가 아니라, 온도 변화의 '속도'에 있었습니다.

진짜 원인은 CW-5000과 같은 냉각기가 갑자기 작동하며 차가운 물을 레이저 튜브로 보내는 순간적인 '열충격(thermal shock)'입니다. 이 메커니즘은 매우 국소적이고 정교하게 작동합니다.

국소적 냉각: 열충격은 레이저 튜브 전체가 아닌, 빔이 최종적으로 빠져나오는 '출력부 미러(output mirror)'에 집중적으로 영향을 미칩니다. 이 미러는 빔이 통과해야 하므로 중앙부는 비어있고, 가장자리만 환형으로 냉각됩니다.

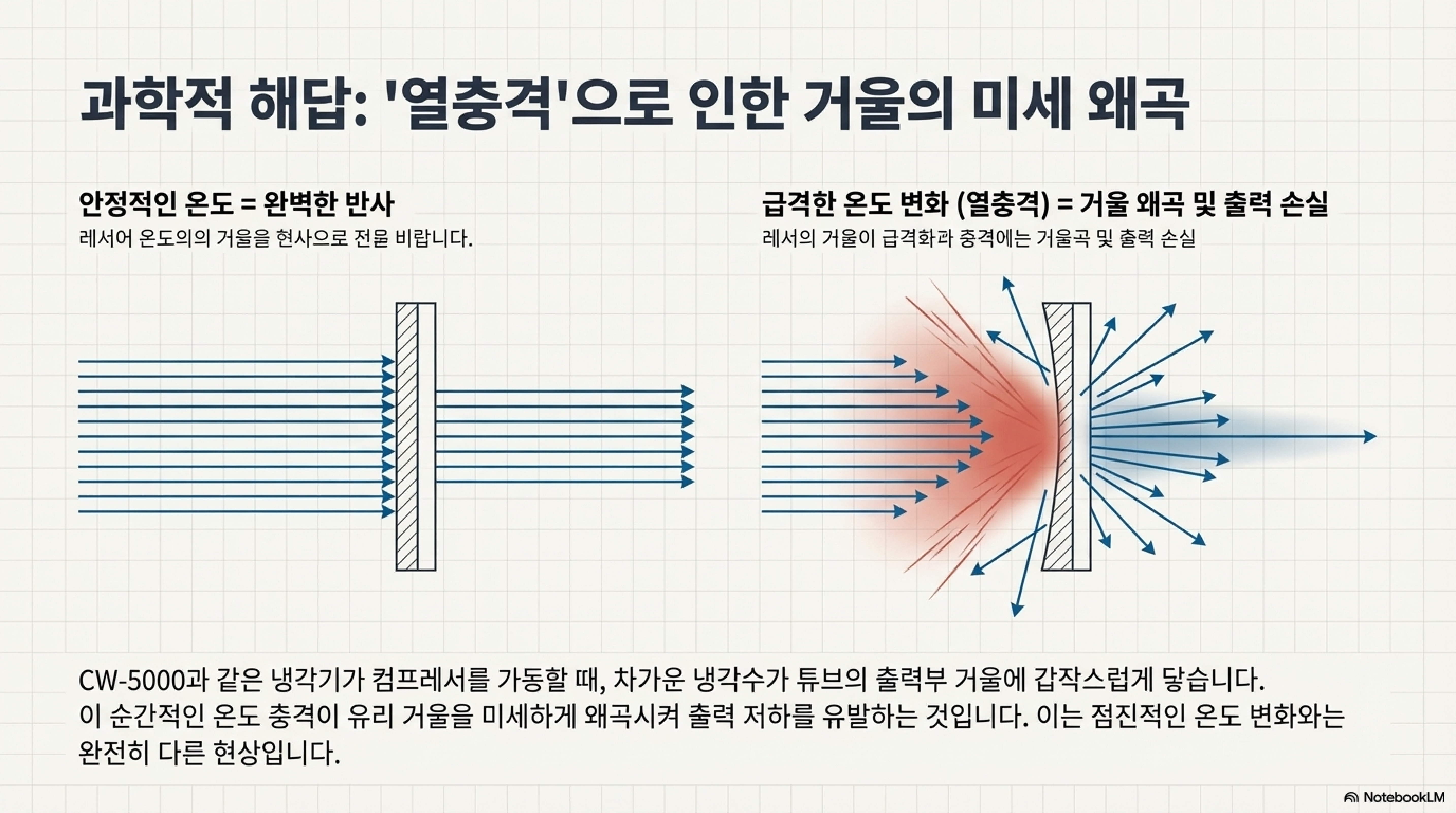

미러 뒤틀림: 냉각기가 작동해 차가운 물이 순환하는 순간, 미러의 바깥쪽만 갑자기 냉각됩니다. 이로 인해 미러 표면이 감자칩처럼 미세하게 뒤틀리게 됩니다. 냉각수가 닿는 가장자리만 수축하고 중앙부는 그대로 남아있기 때문입니다.

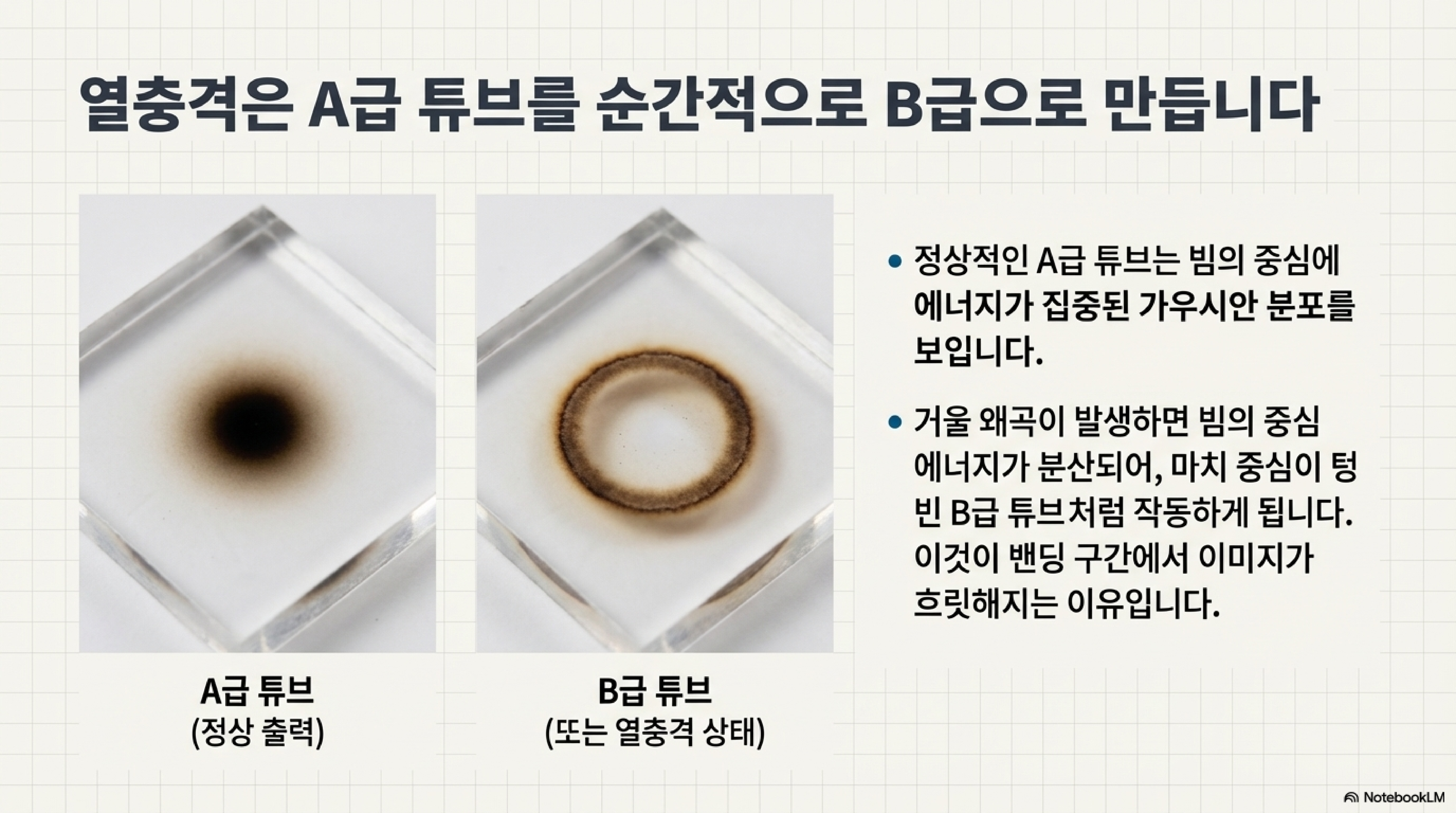

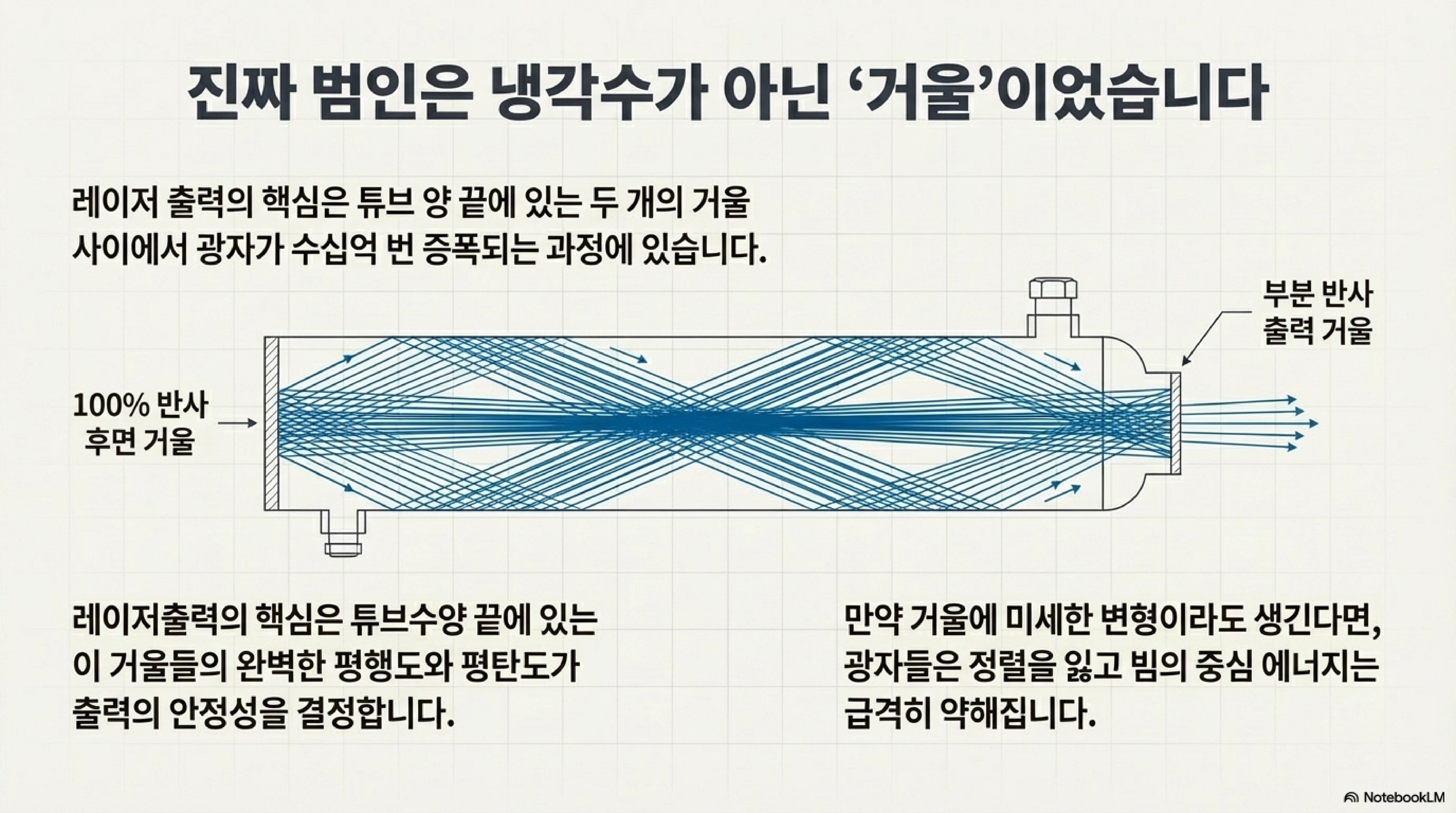

출력 저하: 완벽하게 평행을 유지해야 할 미러가 뒤틀리면서 레이저 빔의 내부 반사가 불안정해지고, 이는 순간적으로 상당한 출력 저하로 이어집니다.

이것이 바로 '한 시간 반에 걸친 33°C의 온도 변화'보다 '몇 초 만에 발생하는 1°C의 온도 충격'이 훨씬 더 큰 출력 저하(약 1%)를 일으키는 이유입니다. 결국 두 데이터는 완벽하게 양립 가능했습니다. 저의 실험은 '느리고 균일한 온도 상승'이 튜브 자체에 미치는 영향을 측정한 것이고, 대니의 데이터는 '빠르고 국소적인 온도 충격'이 출력부 미러에 가하는 치명적인 효과를 포착한 것입니다. 범인은 '온도'가 아니라 '온도 변화의 속도'였던 셈입니다.

이로써 대니와 저 사이의 상반된 정보가 설명됩니다. 한편으로 저는 이 튜브를 12°C에서 45°C까지 올려도 5%의 출력 손실만 발생한다고 말하고 있고, 반면에 대니는 1°C 상승이 1%의 출력 손실을 의미한다고 말합니다... 우리는 둘 다 우리가 주장하는 바가 옳습니다.

--------------------------------------------------------------------------------

3. 당신의 냉각기가 배신자일 수 있다: CW-5000의 구조적 함정

'열충격'이라는 범인을 특정한 후, 수사는 아이러니한 용의자를 지목하게 됩니다. 바로 열 문제를 막기 위해 설치한 바로 그 장치, CW-5000 냉각기입니다. 이 냉각기의 설계에는 문제를 해결하는 것이 아니라 오히려 문제를 유발하는 근본적인 결함이 있습니다.

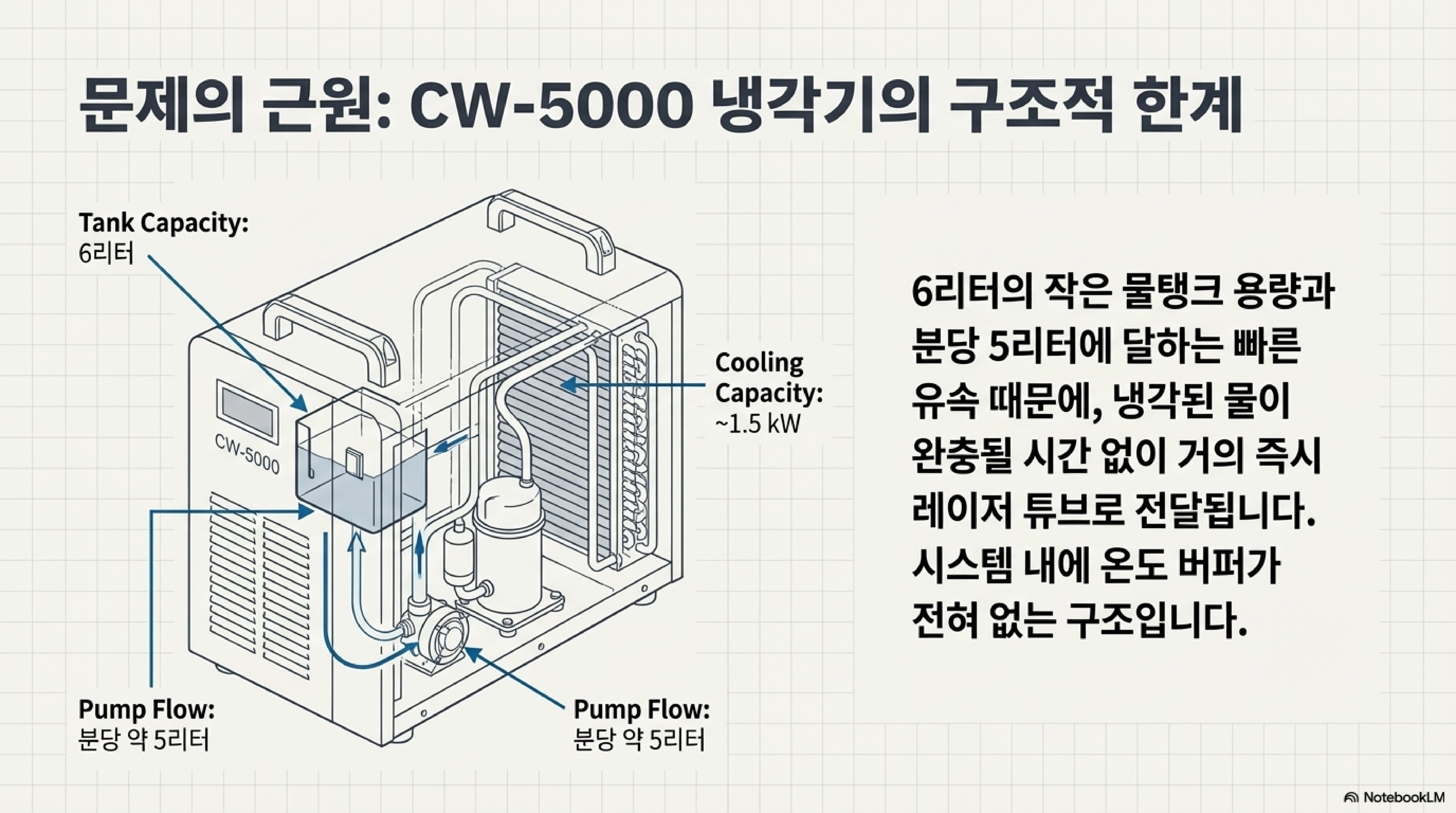

작은 물탱크: CW-5000 냉각기의 물탱크 용량은 6리터에 불과합니다.
강력한 펌프: 반면 내부 펌프는 분당 약 5리터의 물을 순환시킬 수 있습니다.

이 두 가지 특성이 결합되면, 냉각 장치가 작동하는 순간 작은 용량의 물은 순식간에 차가워집니다. 그리고 이 차가워진 물은 아무런 완충(buffering) 과정 없이 즉시 레이저 튜브로 보내집니다. 이것이 바로 미러에 치명적인 열충격을 가하는 직접적인 원인입니다.

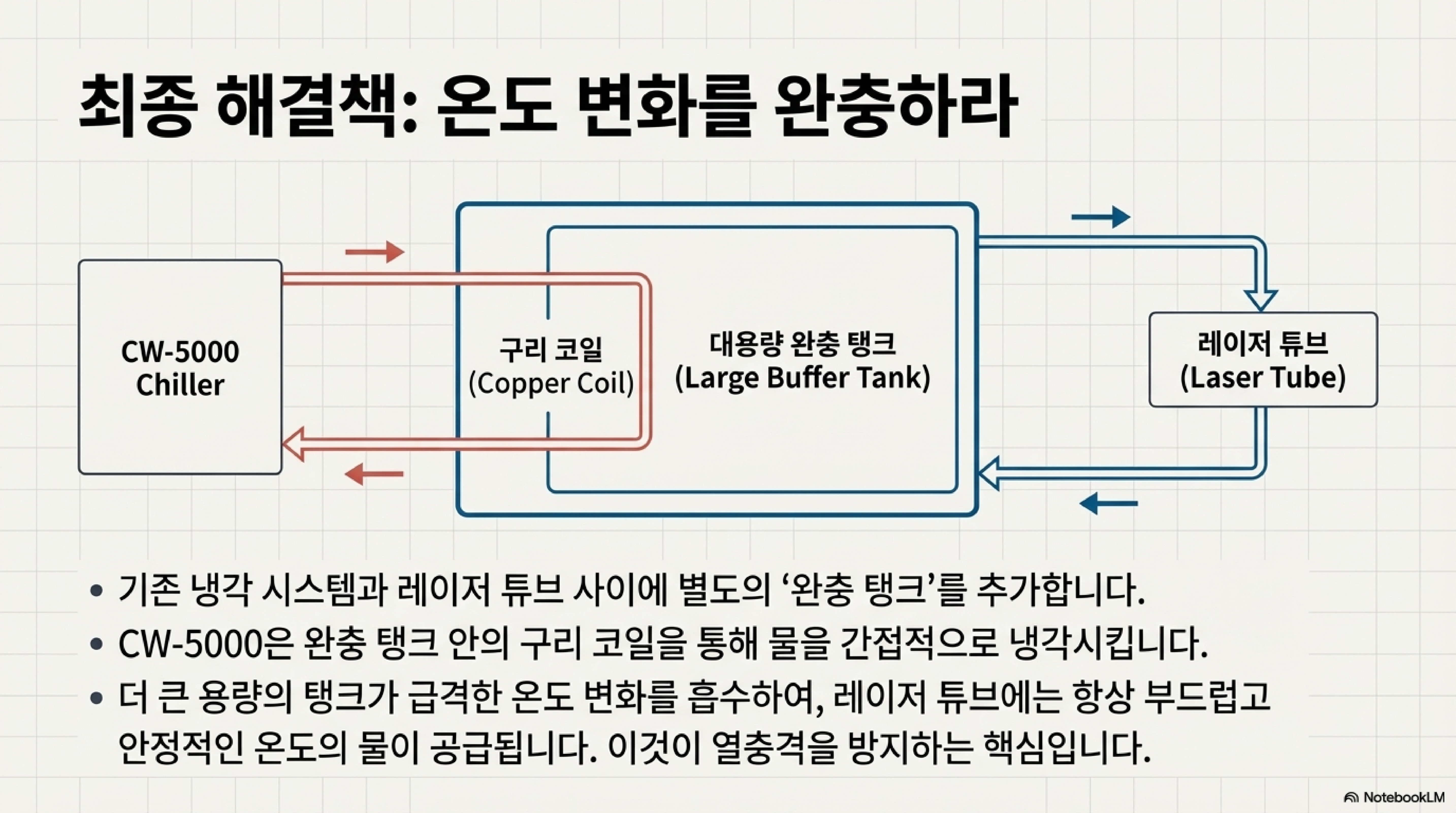

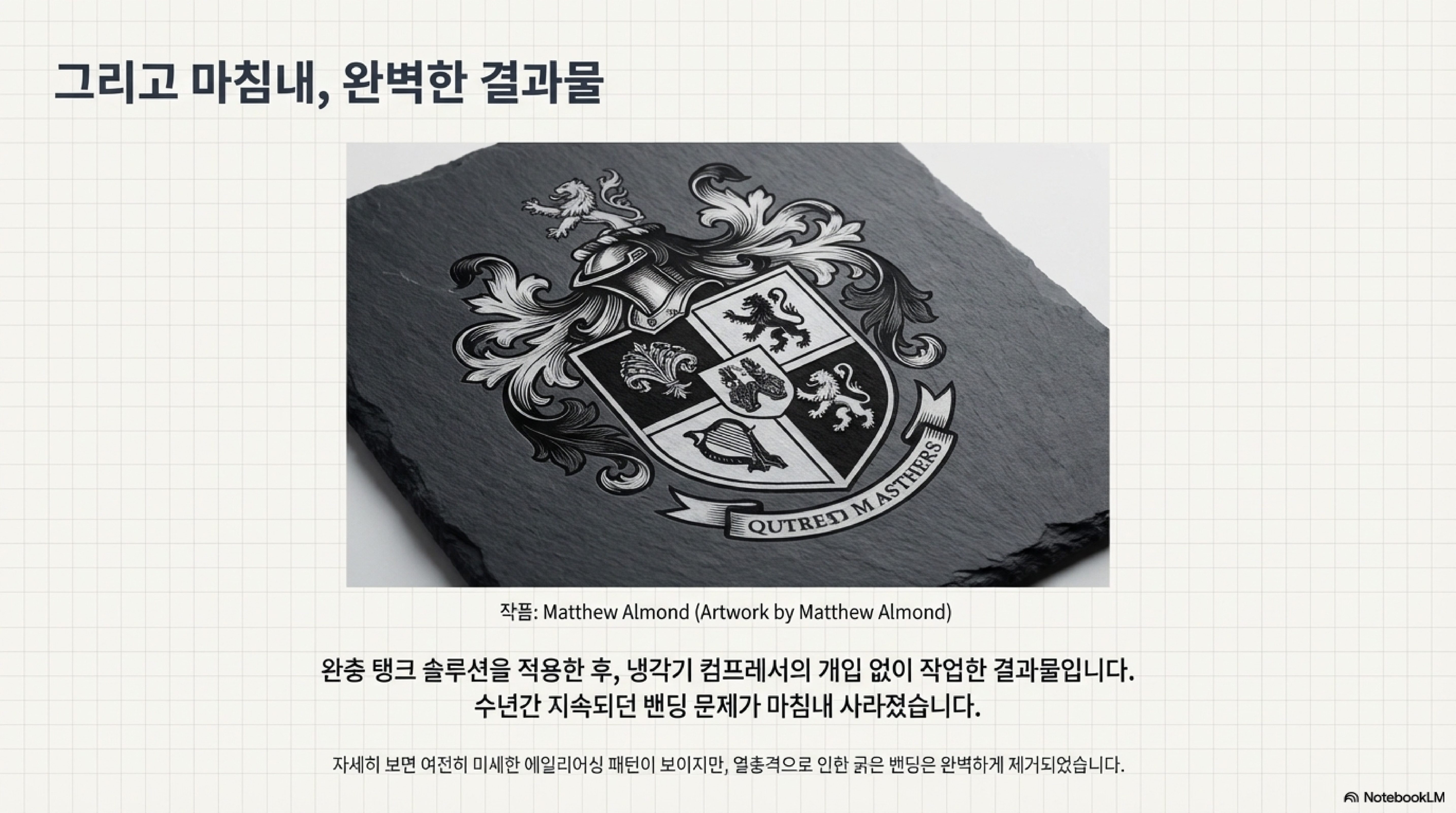

이 문제에 대한 근본적인 해결책은 냉각기와 레이저 튜브 사이에 별도의 '완충 물탱크(buffer tank)'를 추가하는 것입니다. 완충 탱크는 냉각기가 만든 급격한 온도 변화를 부드럽게 완화시켜, 레이저 튜브에는 안정적인 온도의 물이 공급되도록 합니다. 놀랍게도 이 해결책은 수년 전 미국의 레이저 유저들이 경험을 통해 발견했던 방법과 정확히 일치하며, 그 신뢰성을 더해줍니다.

--------------------------------------------------------------------------------

결론 (Conclusion)

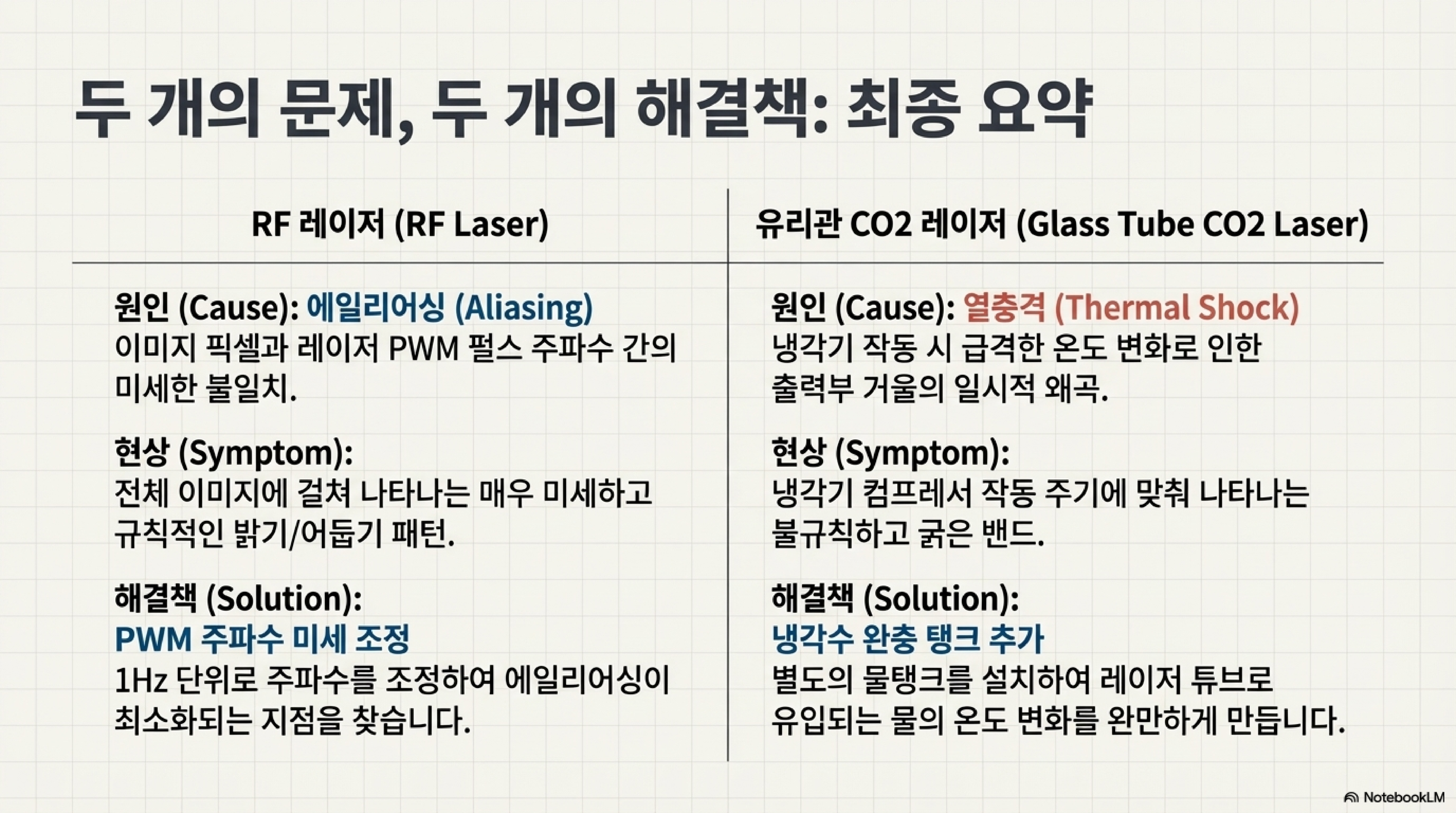

결론적으로, 완벽해 보이던 레이저 각인을 망치는 끔찍한 밴딩 현상은 우리가 흔히 들여다보는 속도나 파워 같은 큰 설정값에 있지 않았습니다. 그 원인은 10,000분의 1에 불과한 1Hz의 주파수 차이, 그리고 눈에 보이지 않는 순간적인 온도 충격과 같은 극도로 미세한 요인들에 숨어 있었습니다. 이는 문제 해결을 위해 더 깊고 근본적인 원리를 이해해야 한다는 중요한 교훈을 줍니다.

이제 여러분의 작업실에서 발생하는 골치 아픈 문제들을 다시 한번 살펴보십시오. 혹시 당신도 거대한 설정값 뒤에 숨어있는 1Hz의 주파수나 1°C의 온도 충격을 놓치고 있는 것은 아닐까요? 이 글이 당신의 다음 프로젝트를 완벽하게 만드는 데 작은 실마리가 되기를 바랍니다.
