6년간 잘못 알았던 레이저 빔 정렬, 15분 만에 끝내는 새로운 방법

작업대 구석구석을 맴도는 작은 레이저 점을 필사적으로 쫓아본 경험, 분명 있으실 겁니다. 앞쪽에서는 완벽했던 정렬이 뒤쪽 구석으로 헤드를 옮기는 순간 완전히 빗나가 버리는, 그 익숙한 절망감 말입니다. 우리는 거울 1번부터 2번, 2번부터 3번으로 이어지는 전통적인 방식을 따르며 수많은 시간을 허비해왔습니다.

그런데 만약 이 모든 과정이 처음부터 잘못된 접근법이었다면 어떨까요? 유튜브 채널 "RDWorks Learning Lab"의 운영자는 6년간의 경험 끝에 자신이 오랫동안 고수해온 방법이 근본적으로 비효율적이었음을 인정하며, 완전히 새로운 접근법을 제시했습니다. 그의 솔직한 고백은 단순히 새로운 팁을 넘어, 빔 정렬이라는 작업을 좌절스러운 기술의 영역에서 예측 가능한 과학의 영역으로 옮겨놓는 패러다임의 전환을 의미합니다. 완전히 헝클어진 상태에서도 단 15분 만에 완벽한 정렬을 끝내는 그의 논리를 따라가 보겠습니다.

1. 모든 것의 시작과 끝: '스위트 스폿'을 이해하라

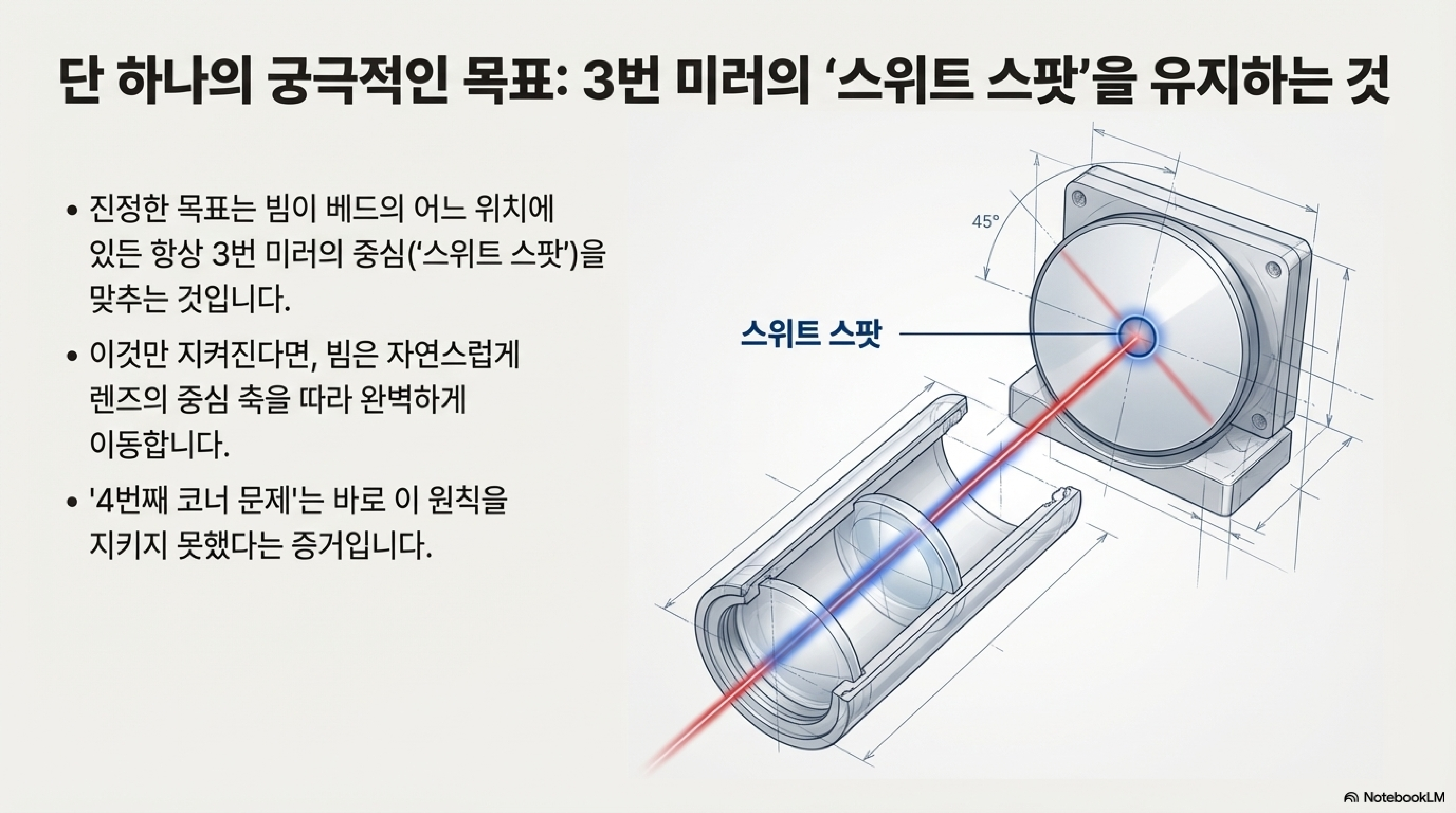

빔 정렬의 최종 목표는 단순히 빔이 거울 중앙에 맞는 것을 넘어, 마지막 거울(3번 거울)의 한 특정 지점을 정확히 맞추는 것입니다. 이 지점을 바로 렌즈의 중심축과 정확히 일치하는 '스위트 스폿(sweet spot)'이라고 부릅니다. 빔이 이 스위트 스폿을 벗어나면, 정렬이 된 것처럼 보여도 심각한 오류가 발생합니다.

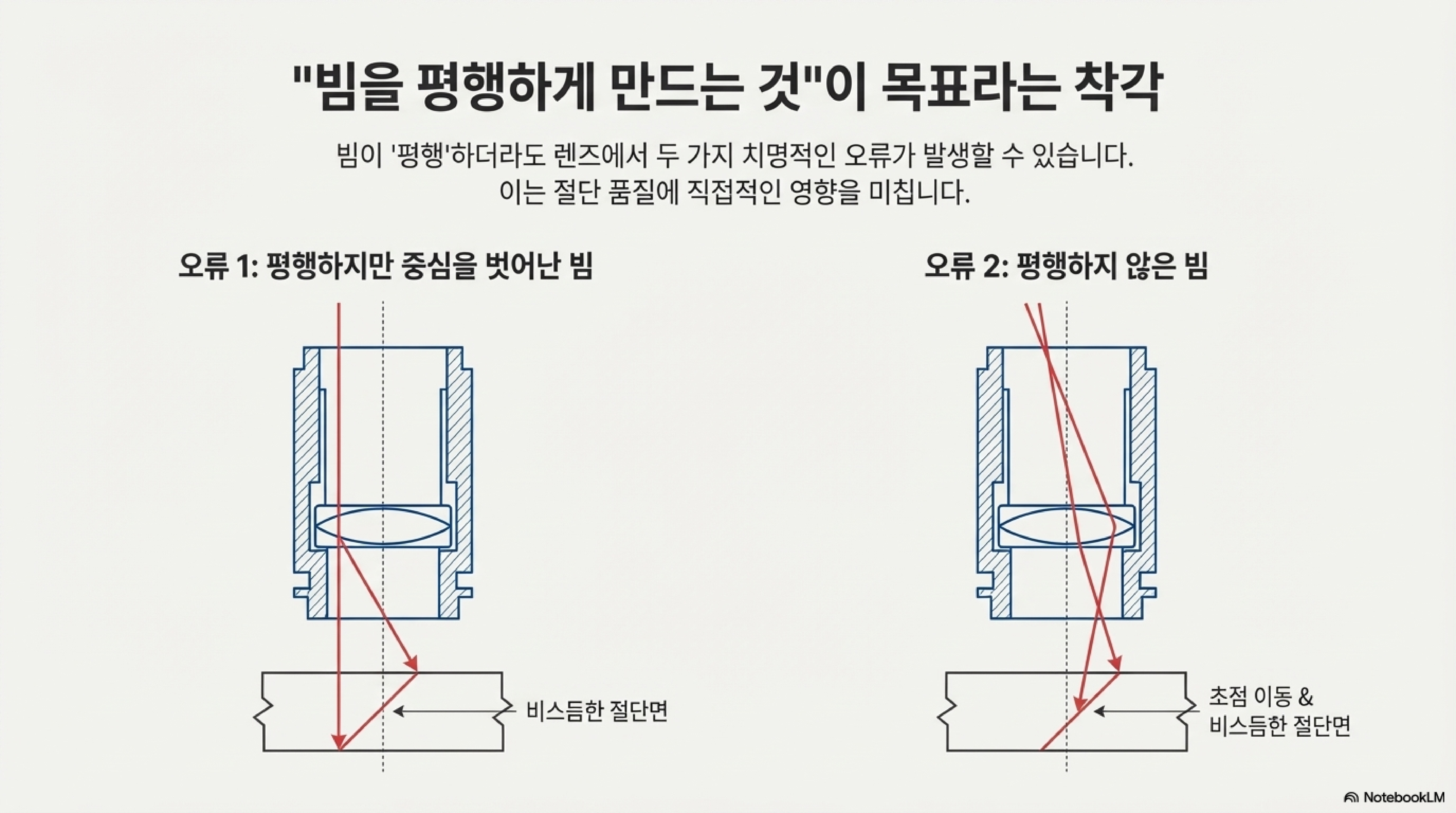

평행하지만 중심을 벗어난 빔 (Parallel but Off-Center Beam): 빔이 렌즈 축과 평행하지만 스위트 스폿을 벗어난 경우입니다. 이 상태는 각인(engraving) 작업에는 큰 문제가 없을 수 있지만, 절단 시에는 초점이 한쪽으로 기울어져 비스듬한 절단면('on the wonk')을 만듭니다.
렌즈 축과 평행하지 않은 빔 (Non-Parallel Beam): 빔 자체가 렌즈 축과 평행하지 않게 들어오는 경우입니다. 이 경우 빔은 렌즈를 비스듬히 통과하며 초점이 중심에서 벗어나고 기울어지게 되어 결과물의 품질이 크게 저하됩니다.

결국 빔 정렬의 모든 과정은 단 하나의 목표를 가집니다. 레이저 헤드가 작업 영역 어디에 있든 상관없이 빔이 항상 이 '스위트 스폿'을 일관되게 맞추도록 하는 것입니다. 이것이 실패하면 작업대의 위치에 따라 절단 품질이 달라지는, 바로 그 고질적인 문제를 겪게 됩니다.

2. 순서가 모든 것을 바꾼다: '4번 코너'에서 시작하는 역발상

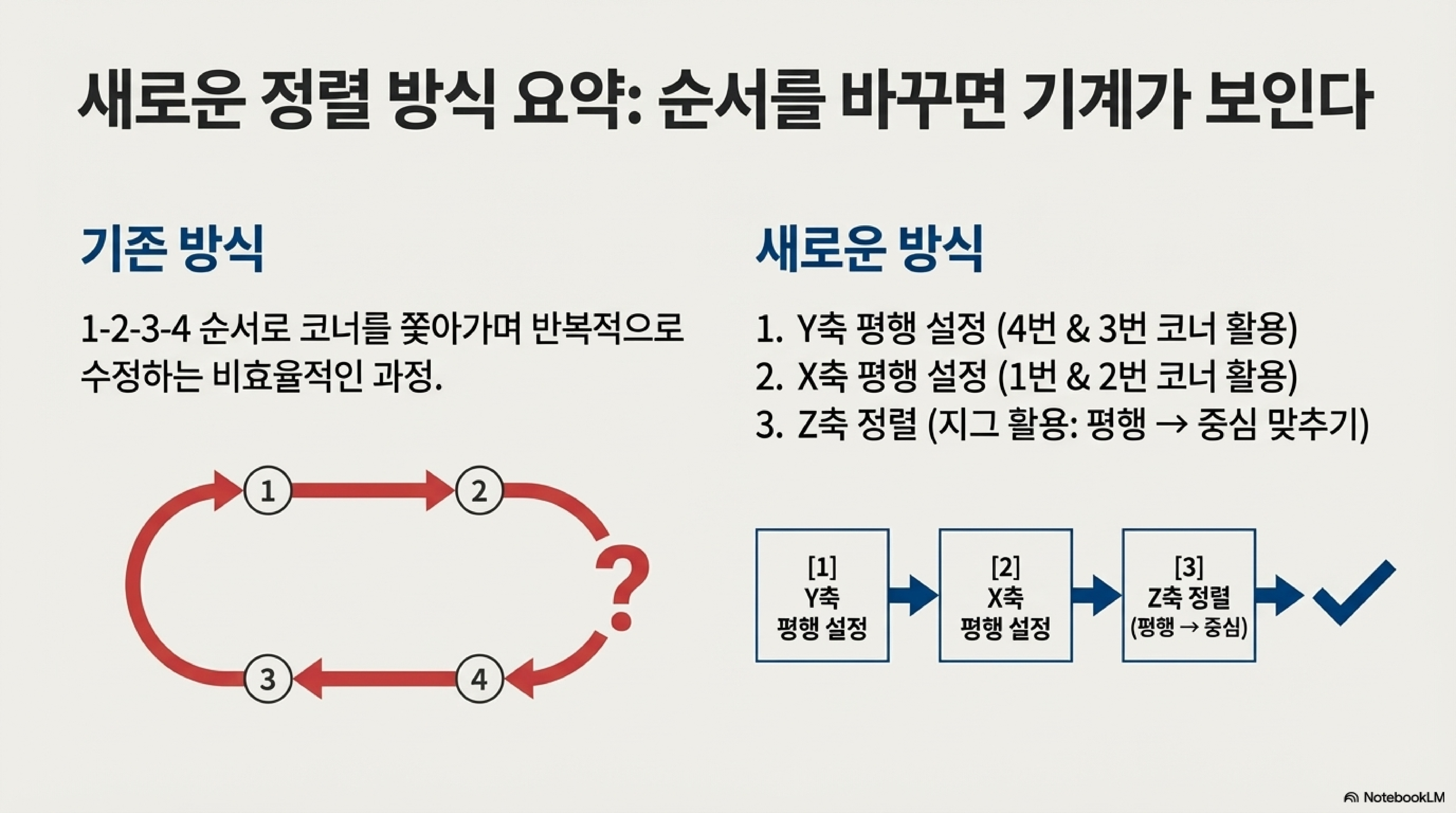

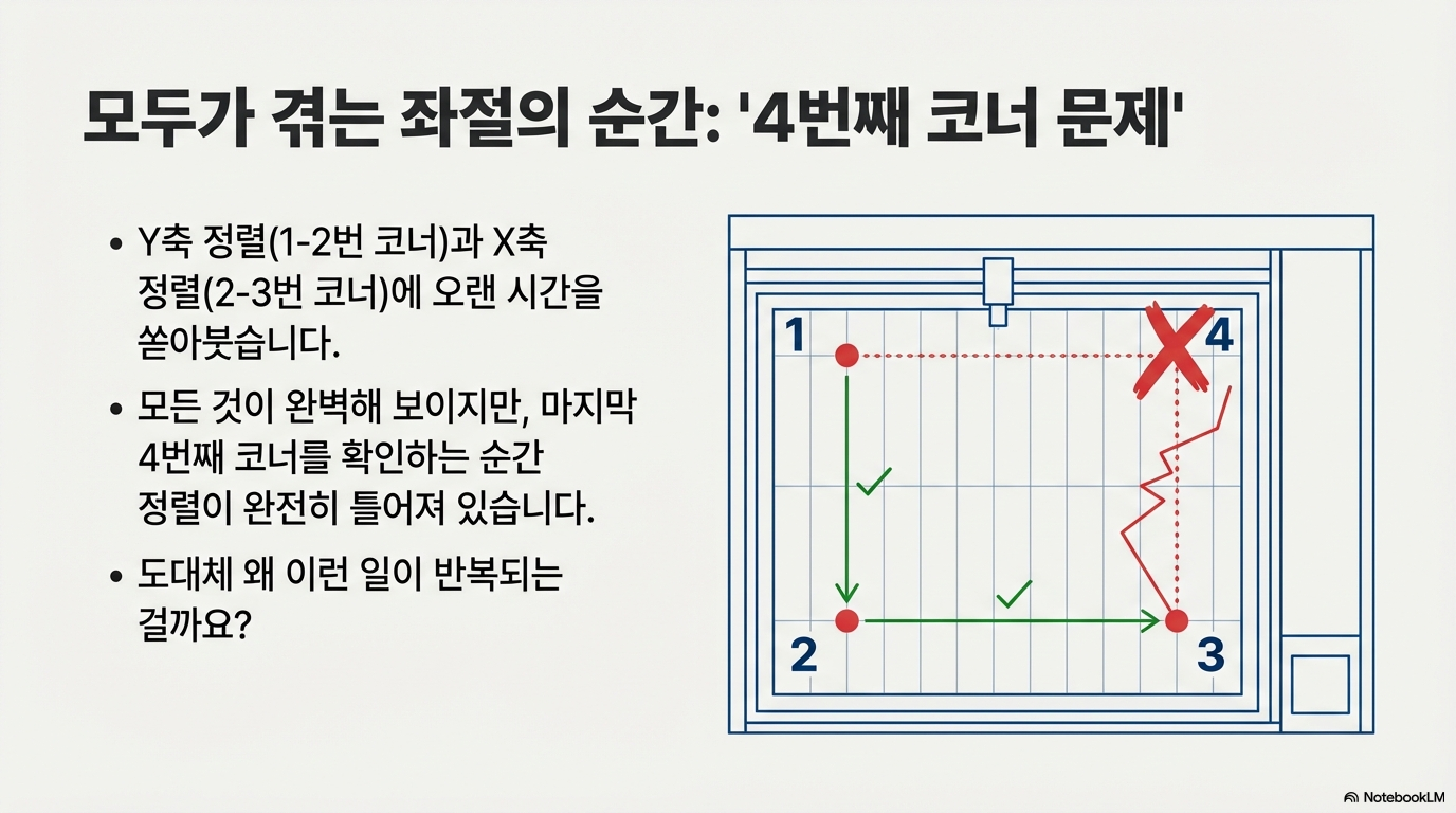

새로운 방법의 가장 핵심적이고 혁신적인 부분은 바로 '순서'를 뒤집는 것입니다. 전통적인 방법은 1번 거울에서 2번, 2번에서 3번으로 순차적으로 맞춥니다. 이 방식은 빔 경로가 마치 원뿔(cone)처럼 미세하게 틀어지는 오류를 만드는데, 이 오류는 헤드가 가장 먼 지점(4번 코너)에 도달했을 때 비로소 발견됩니다. 결국 마지막에 가서 모든 것을 다시 보정해야 하는 악순환이 반복됩니다.

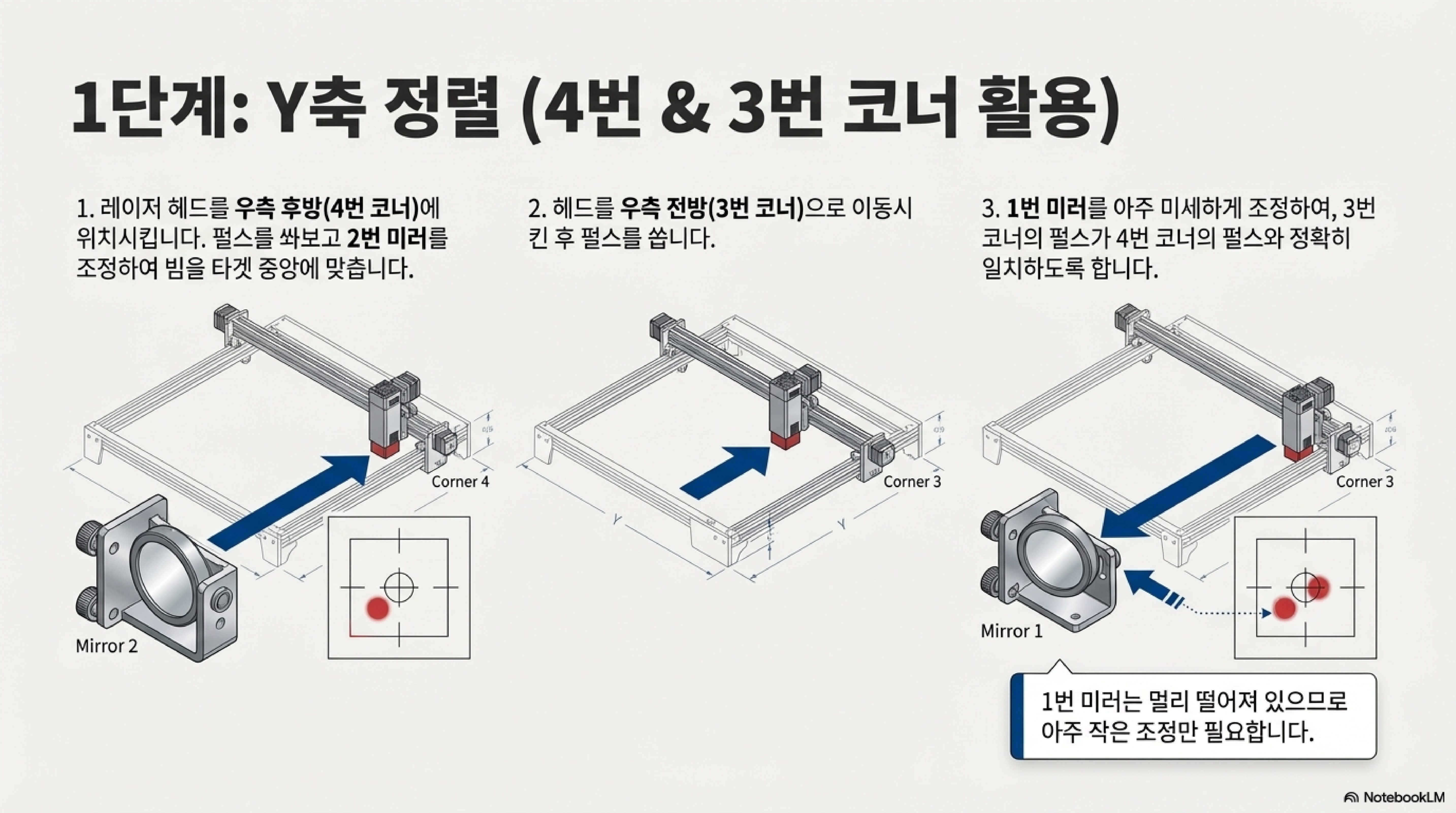

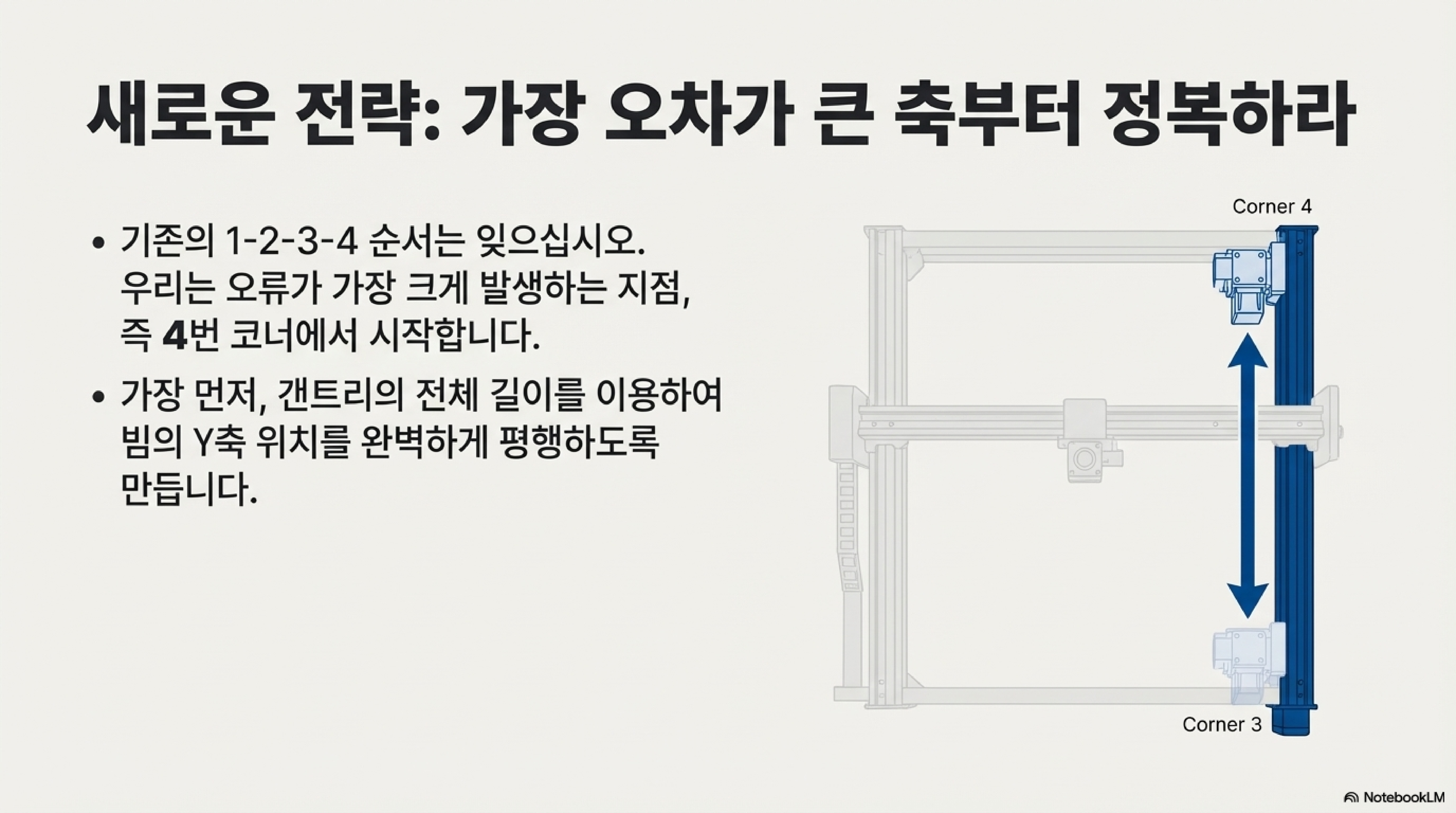

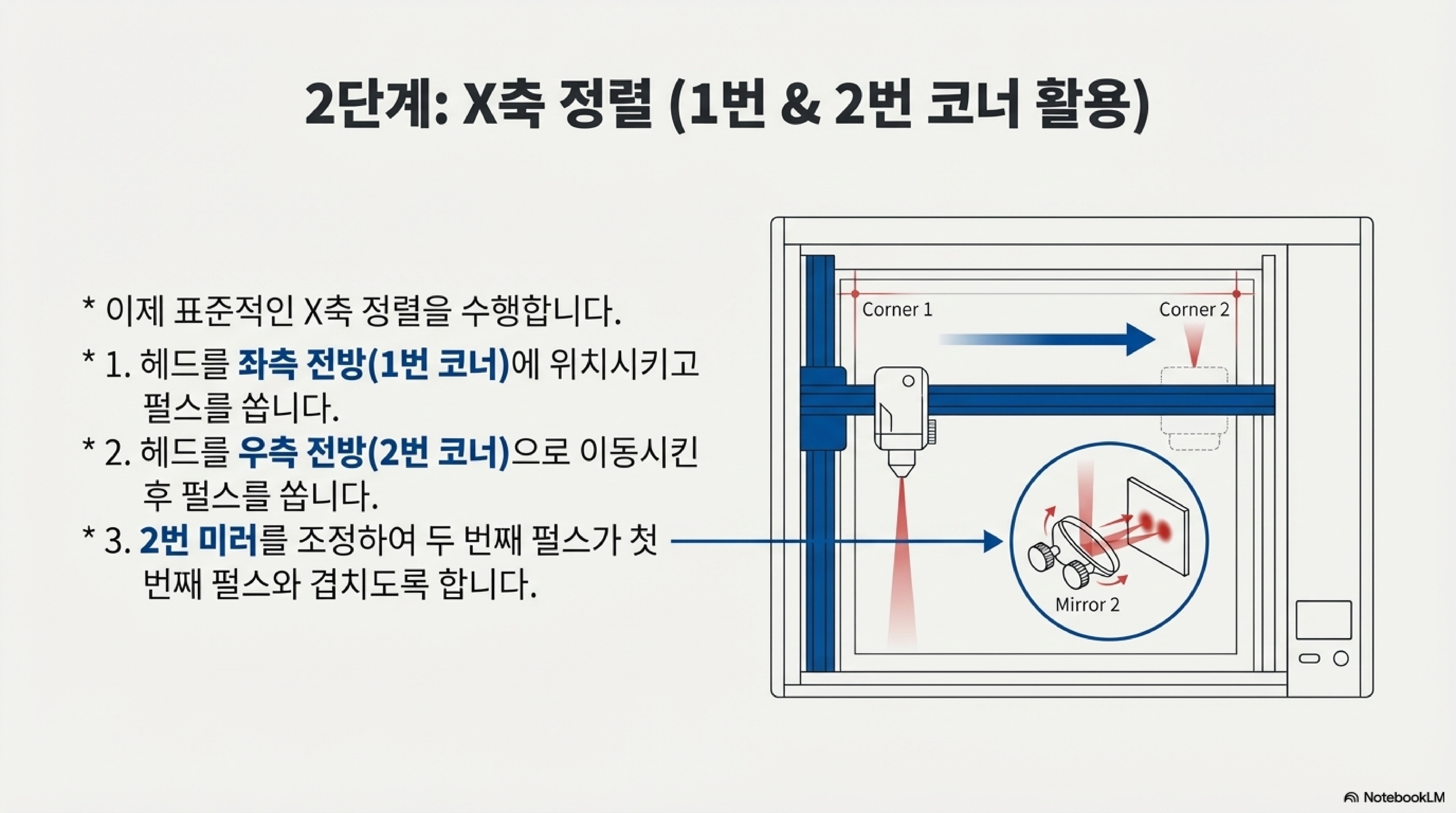

하지만 새로운 방법은 정반대로, 기계의 뒤쪽(4번 코너)과 앞쪽을 오가며 Y축의 전체적인 이동 '평면'부터 정렬합니다. 원뿔 오류의 원인을 처음부터 제거하고 완벽하게 평행한 기준면을 설정하는 것입니다. 영상 제작자는 자신의 깨달음을 다음과 같이 강조합니다.

저는 지난 6년간 빔 정렬을 완전히 잘못된 방식으로 해왔습니다. 마지막에 골치 아픈 보정 작업을 할 필요 없이, 훨씬 빠르고 정확하게 끝내는 방법이 있었습니다.

전체 이동 경로의 '평면'을 먼저 설정함으로써, 이후의 조정 단계들이 비교할 수 없을 만큼 단순하고 빨라집니다. 마지막에 골치 아픈 '4번 코너 보정' 단계를 완벽하게 제거할 수 있는 것입니다.

3. 완벽함보다 중요한 것은 '신속한 근사치'

이 새로운 방법의 또 다른 철학은 초기 단계에서 완벽을 추구하지 않는 것입니다. 영상 제작자는 의도적으로 나사를 마구 돌려 정렬을 완전히 망가뜨린 상태에서 시작합니다. 심지어 전화 한 통을 받고 다음 날 작업을 이어가기도 합니다. 그는 "거칠고(crude)" "대략적인(approximate)" 조정을 통해 빔을 일단 목표 영역 근처로 빠르게 보냅니다. 이때 타겟에 찍히는 빔 모양은 완벽한 점이 아닌 "초승달 모양(crescent shape)"의 이상한 형태이기도 합니다.

하지만 이는 전혀 중요하지 않습니다. 초기 목표는 완벽한 빔 모양이나 위치가 아니라, 오직 빔이 올바른 '평면'을 따라 이동하도록 만드는 것이기 때문입니다. 첫 두 거울을 완벽하게 맞추기 위해 시간을 쏟았지만, 헤드를 옮겼을 때 모든 것이 틀어지는 기존 방식의 비효율성과 극명한 대조를 이룹니다.

4. 빔 정렬은 두 개의 독립된 문제다

이 역발상적인 접근법이 효과적인 이유는, 빔 정렬을 두 개의 완전히 분리된 문제로 인식하기 때문입니다. 이 둘을 분리해서 생각하는 순간, 모든 것이 명확해집니다.

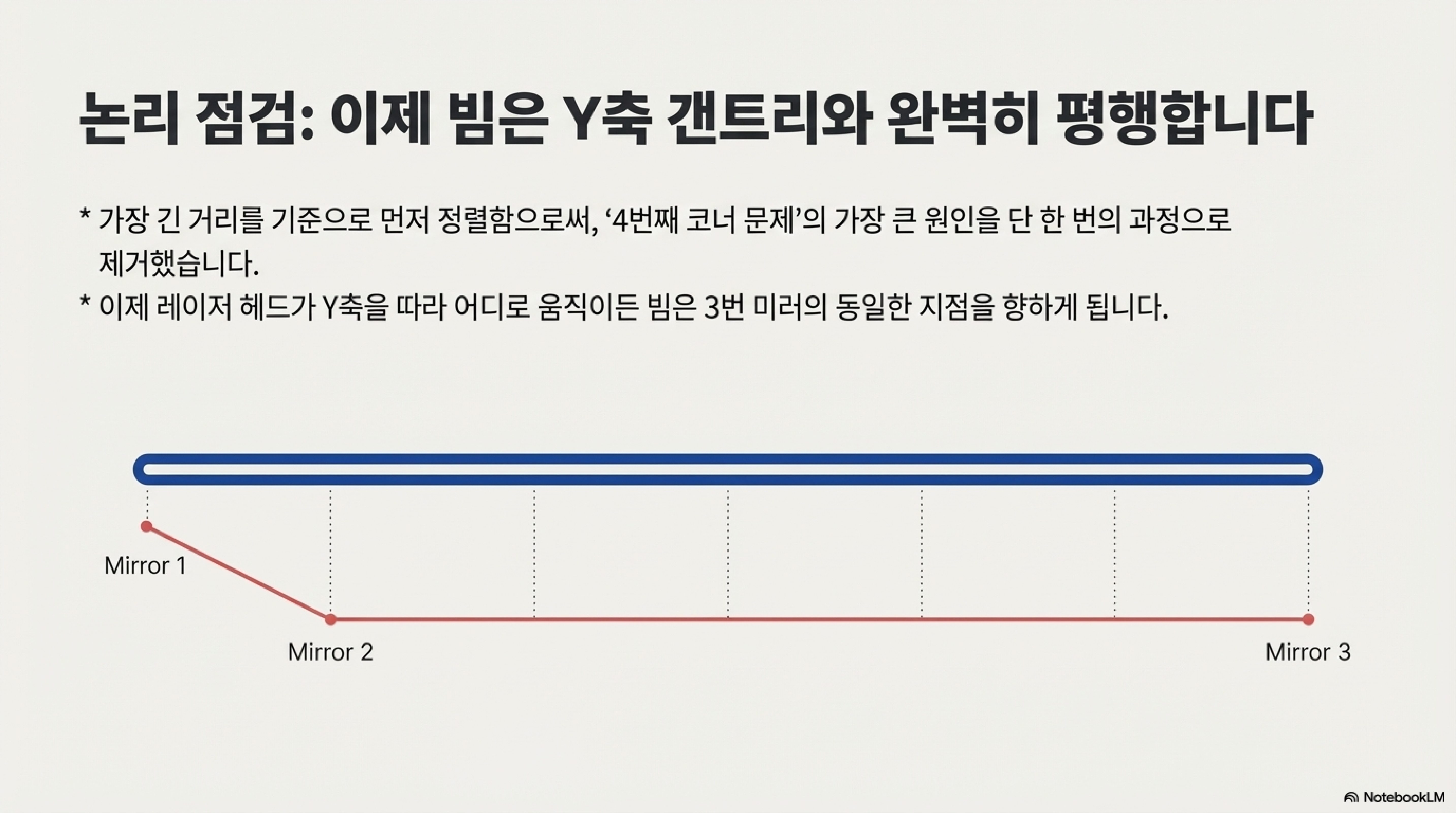

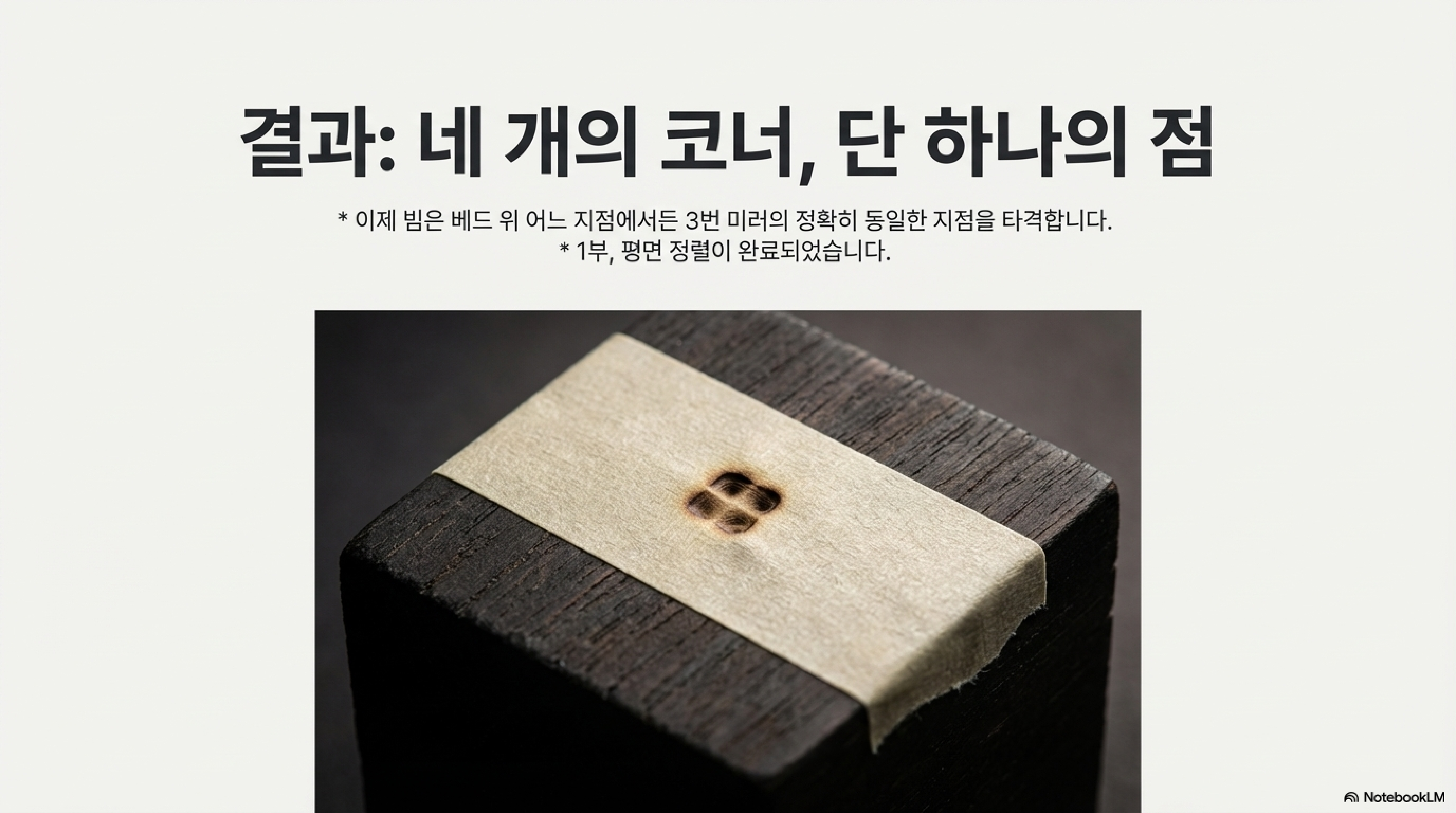

Part 1: 평면 설정 (Setting the Plane): 첫 번째 목표는 레이저 헤드의 위치에 상관없이 빔이 3번 거울의 정확히 같은 지점을 맞추도록 하는 것입니다. 이것은 빔이 기계의 움직임과 평행한 하나의 평면을 따라 이동함을 보장합니다. 바로 2번 섹션에서 '4번 코너'에서 시작하여 Y축 전체를 먼저 정렬한 이유가 이것입니다.

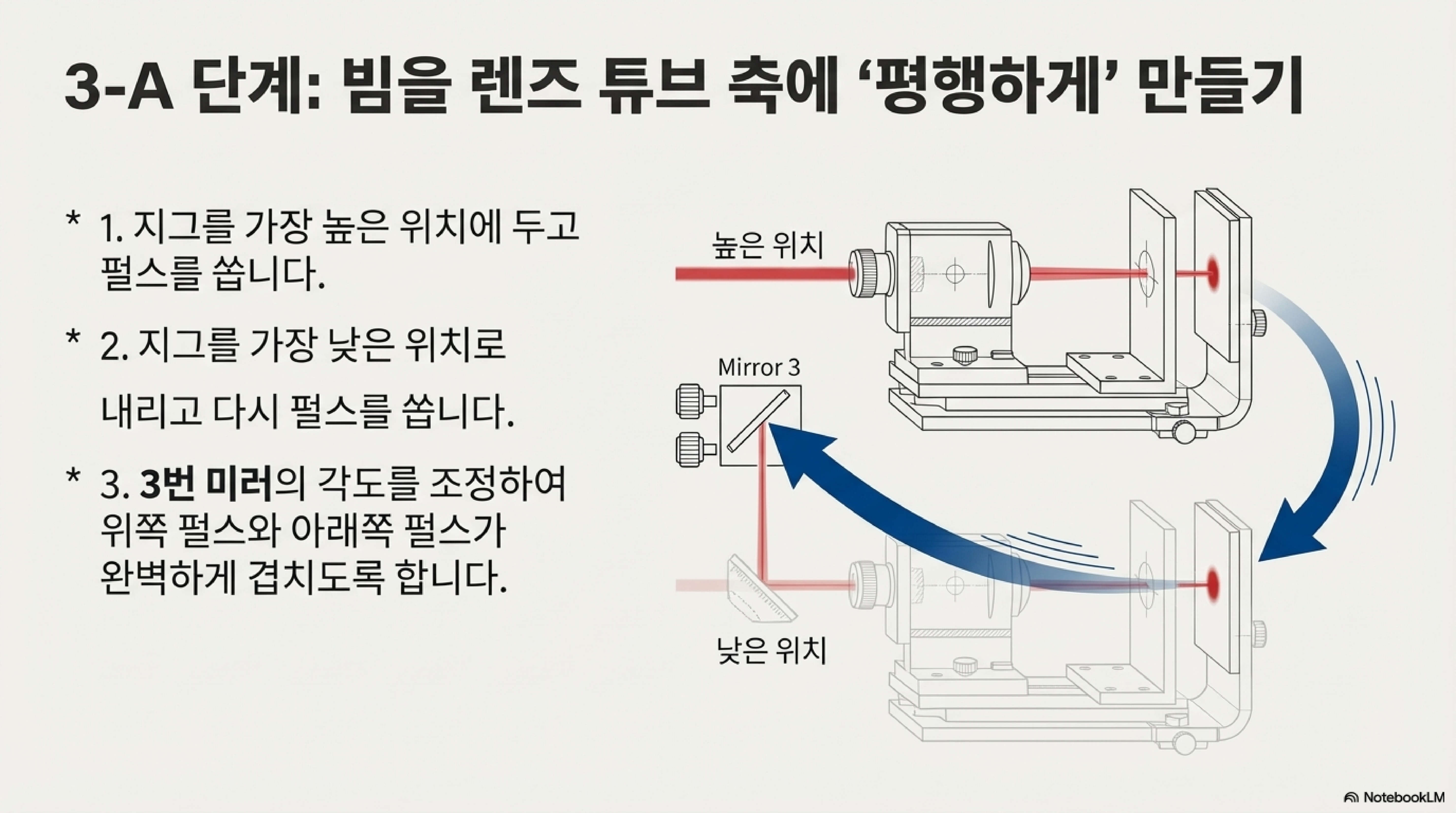

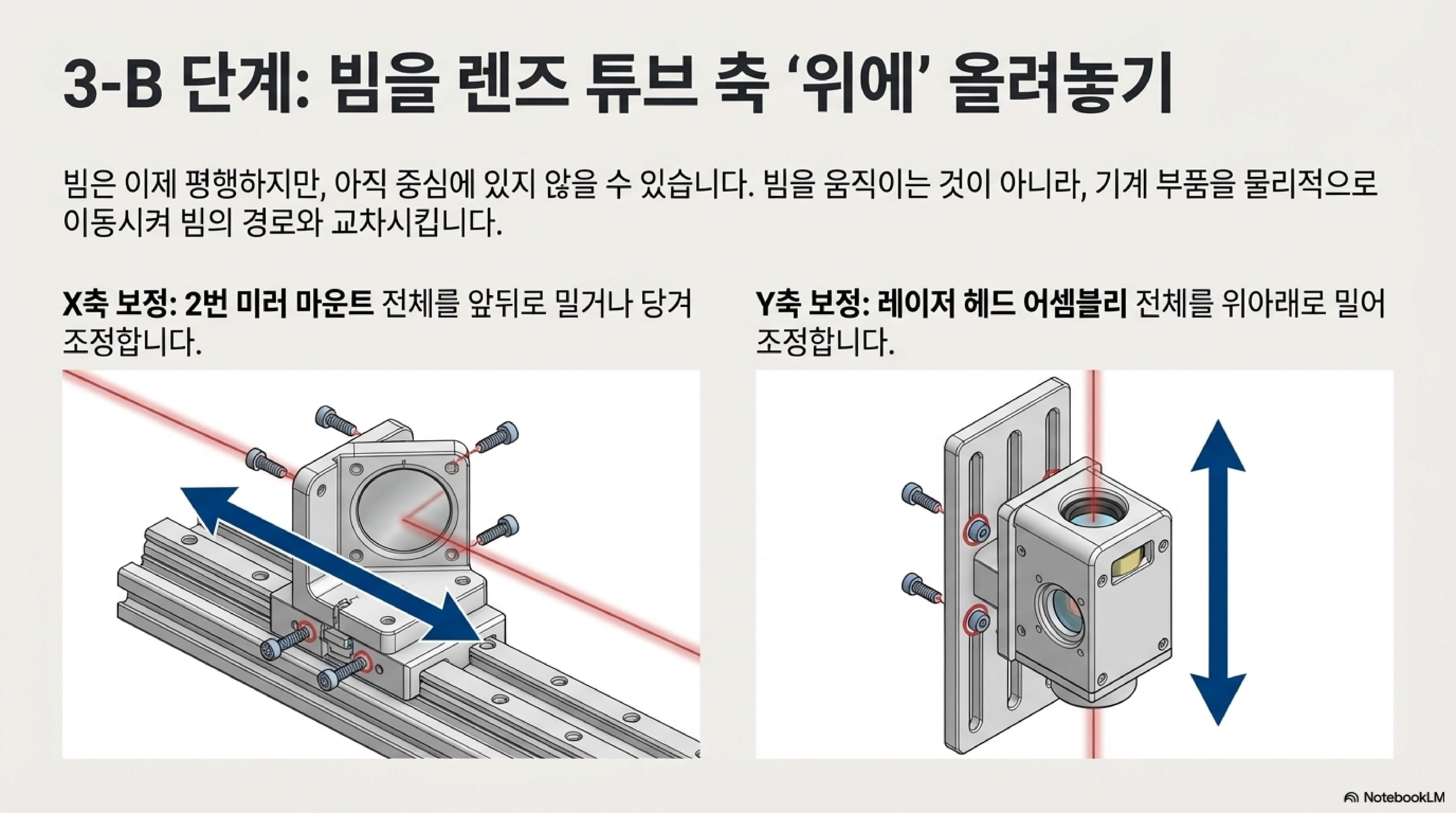

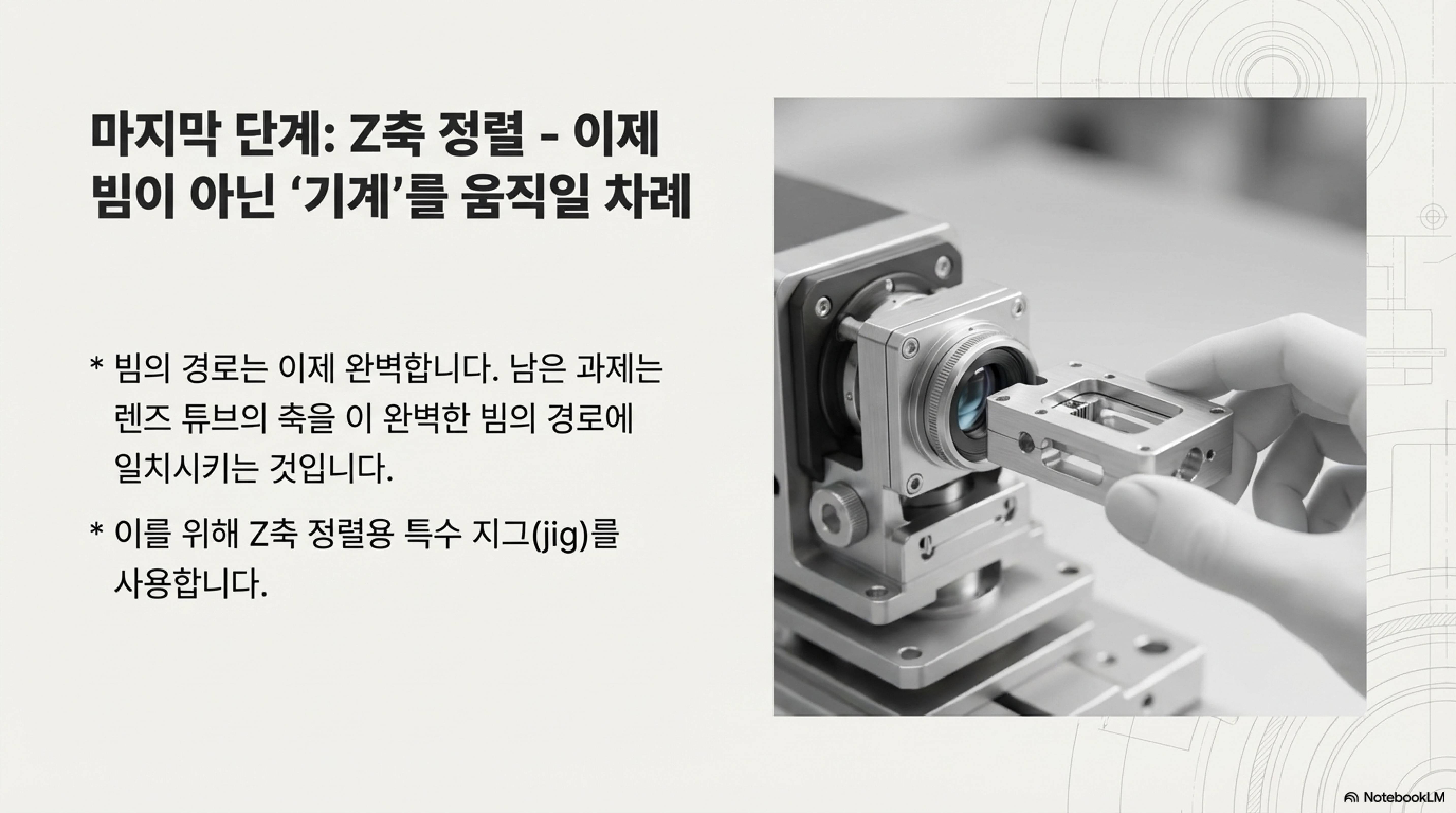

Part 2: Z축 정렬 (Z-Axis Alignment): 1단계가 완벽하게 끝난 후에야 비로소 2단계로 넘어갑니다. 이제 빔이 맞는 '지점'이 올바른 지점, 즉 '스위트 스폿'인지를 확인하고 조정합니다. 이 두 번째 단계는 빔을 렌즈 튜브의 축과 완벽하게 평행하고 중심에 오도록 미세 조정하는 작업입니다.

이러한 논리적 분리를 통해 제작자는 더 이상 빔 정렬을 두려워하지 않게 되었다고 말합니다.

이제 빔 정렬은 제게 식은 죽 먹기나 다름없습니다. 많은 분들이 겪는 트라우마 같은 게 아니죠... 논리적인 '꼼수'를 쓰면 정말 쉬운 작업입니다.

결론: 두려움을 논리로 바꾸는 시간

이 새로운 방법은 빔 정렬이 더 이상 좌절스러운 '감'의 영역이 아니라, 명확한 '논리'의 영역에 있음을 증명합니다. 비록 직관에 반하는 방식일지라도, 문제를 올바르게 분해하고 올바른 순서로 접근함으로써 복잡한 작업을 간단하고 신속하게 바꿀 수 있습니다. 완전히 헝클어진 상태에서 시작해도 단 15분이면 충분합니다. 이는 단순히 시간을 절약하는 기술을 넘어, 문제 해결에 대한 근본적인 관점의 전환을 의미합니다.

마지막으로 한 가지 질문을 던져봅니다. 당신의 작업실에서 '원래 그렇게 하는 것'이라고 여겨왔던 절차 중, 이처럼 근본적인 재검토가 필요한 것은 또 무엇이 있을까요?
