Rdworks Lab 245 레이저 렌즈에 대한 편견 #1
레이저 렌즈에 대해 당신이 알고 있던 모든 것이 틀렸을지도 모르는 5가지 이유
I. 도입: 완벽한 초점이라는 신화

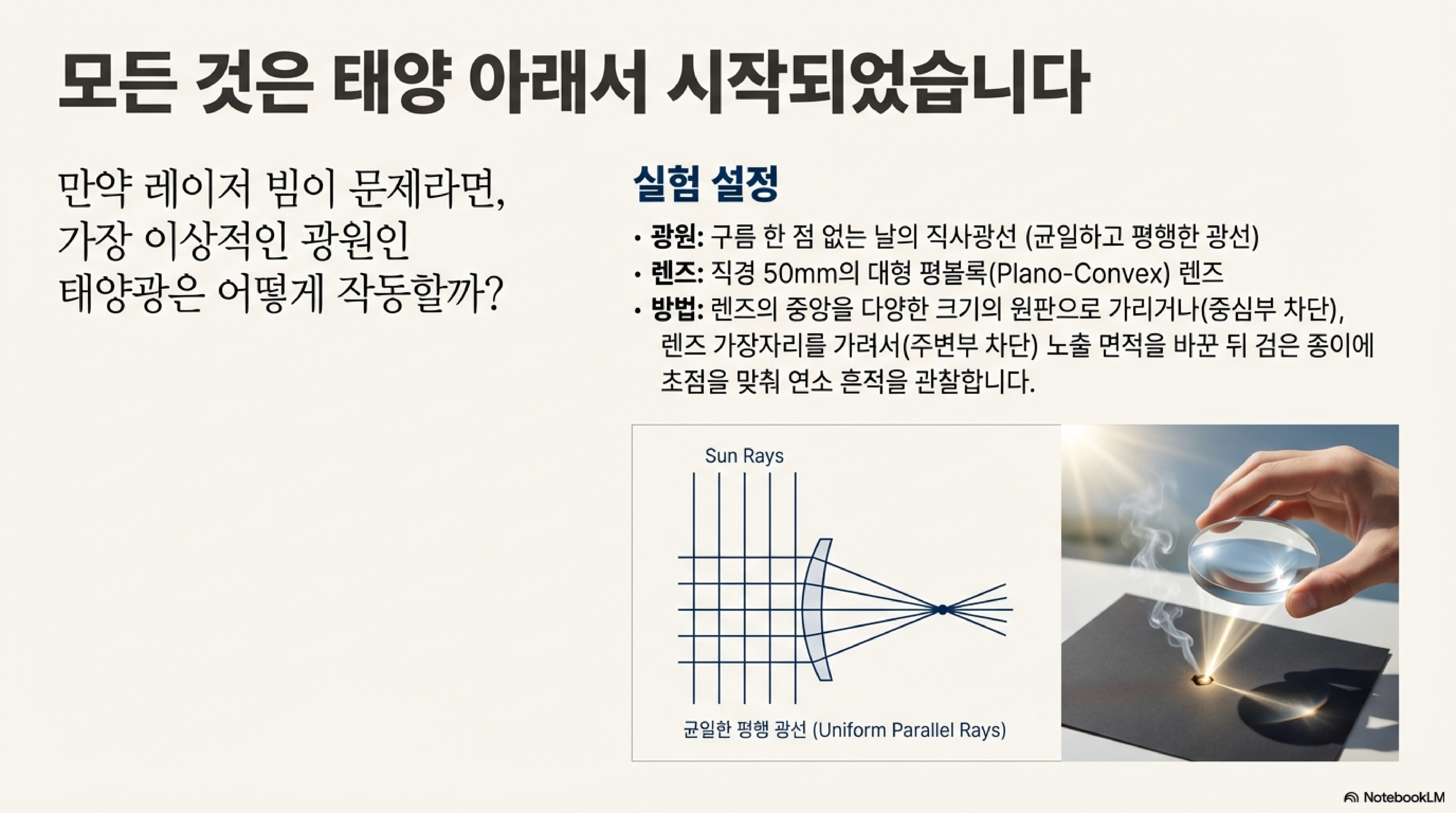

우리는 어릴 적 돋보기를 햇빛 아래에 두고 검은 종이 위에 빛을 모아 불을 붙이는 놀이를 해본 경험이 있습니다. 이 경험을 통해 우리는 렌즈가 빛을 완벽하고 작은 한 점으로 모아준다고 자연스럽게 믿게 됩니다. 하지만 고출력 레이저 빔의 세계로 들어오면, 이 단순한 모델은 완전히 무너져 내립니다. 저 또한 처음에는 그랬습니다. 하지만 수년간의 끈질긴 실험과 발견의 여정을 통해 빛과 렌즈가 보이는 기묘한 관계를 파헤치면서, 우리가 당연하게 여겼던 많은 것들이 사실과 다르다는 것을 깨달았습니다.
이 글은 그 여정에서 발견한 가장 놀랍고 직관에 반하는 5가지 사실을 공유하고자 합니다. 이는 레이저 렌즈에 대한 기존의 통념에 도전하고, 더 깊은 이해로 나아가는 계기가 될 것입니다.
II. 5가지 놀라운 진실

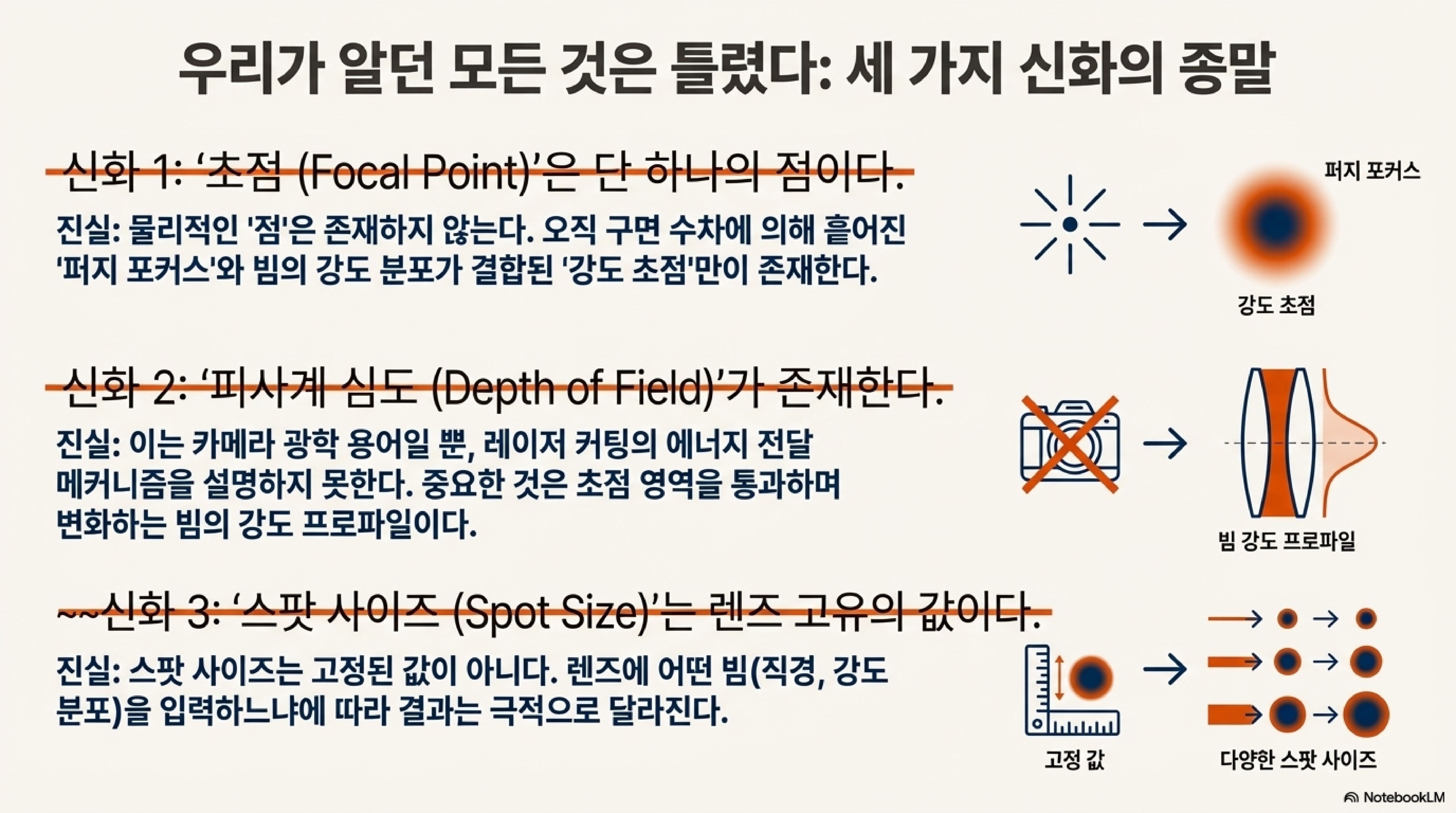

1. '초점(Focal Point)'은 사실 존재하지 않는다

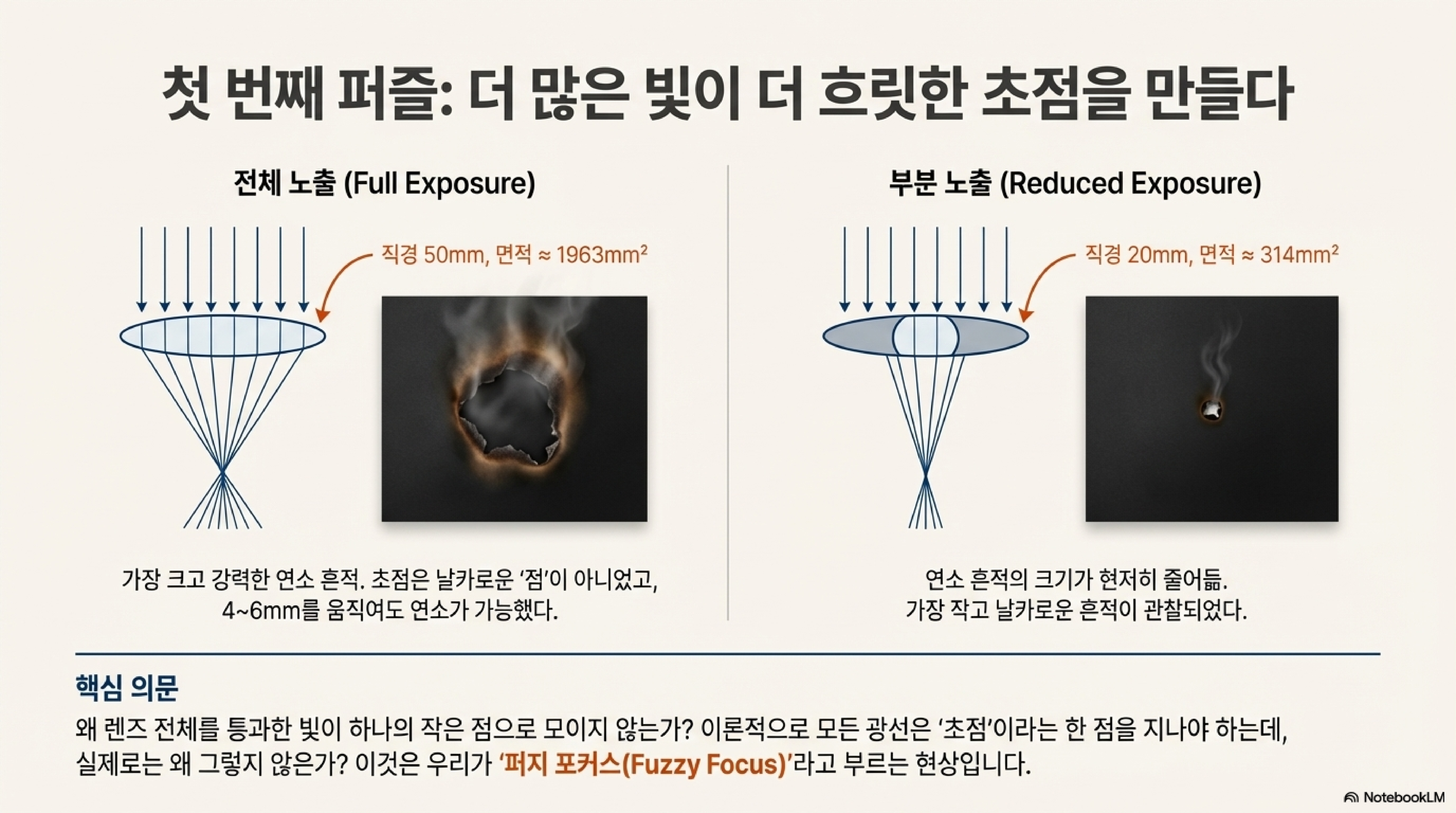

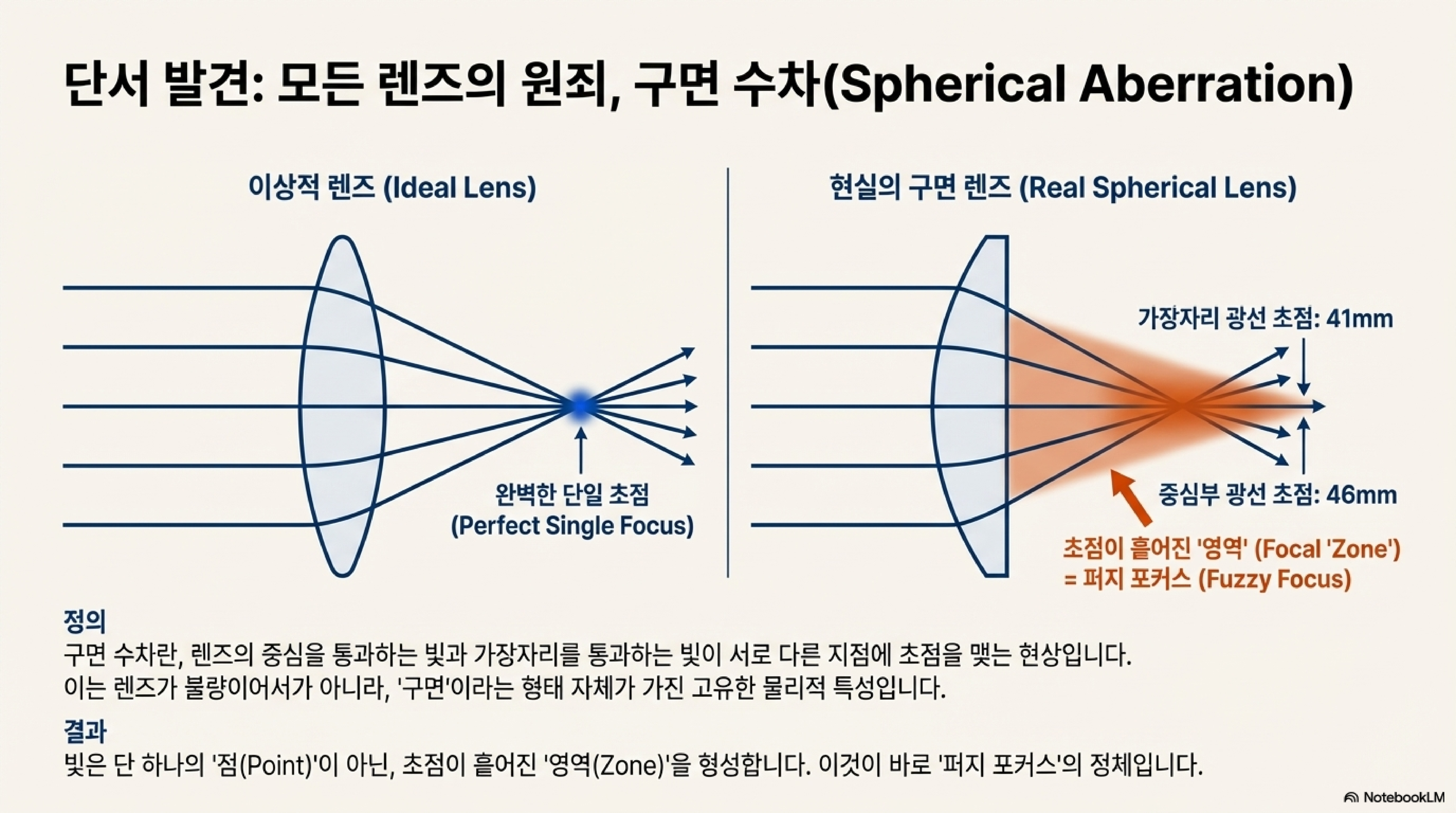

표준 구면 렌즈가 빛을 단 하나의 완벽한 점으로 모은다는 생각은 사실과 다릅니다. '구면 수차(spherical aberration)'라는 현상 때문에, 렌즈의 중심을 통과하는 광선과 가장자리를 통과하는 광선은 서로 다른 거리에 초점을 맺습니다. 그 결과, 날카로운 단일 초점이 아닌 '희미한 초점(fuzzy focus)' 영역이 형성됩니다.

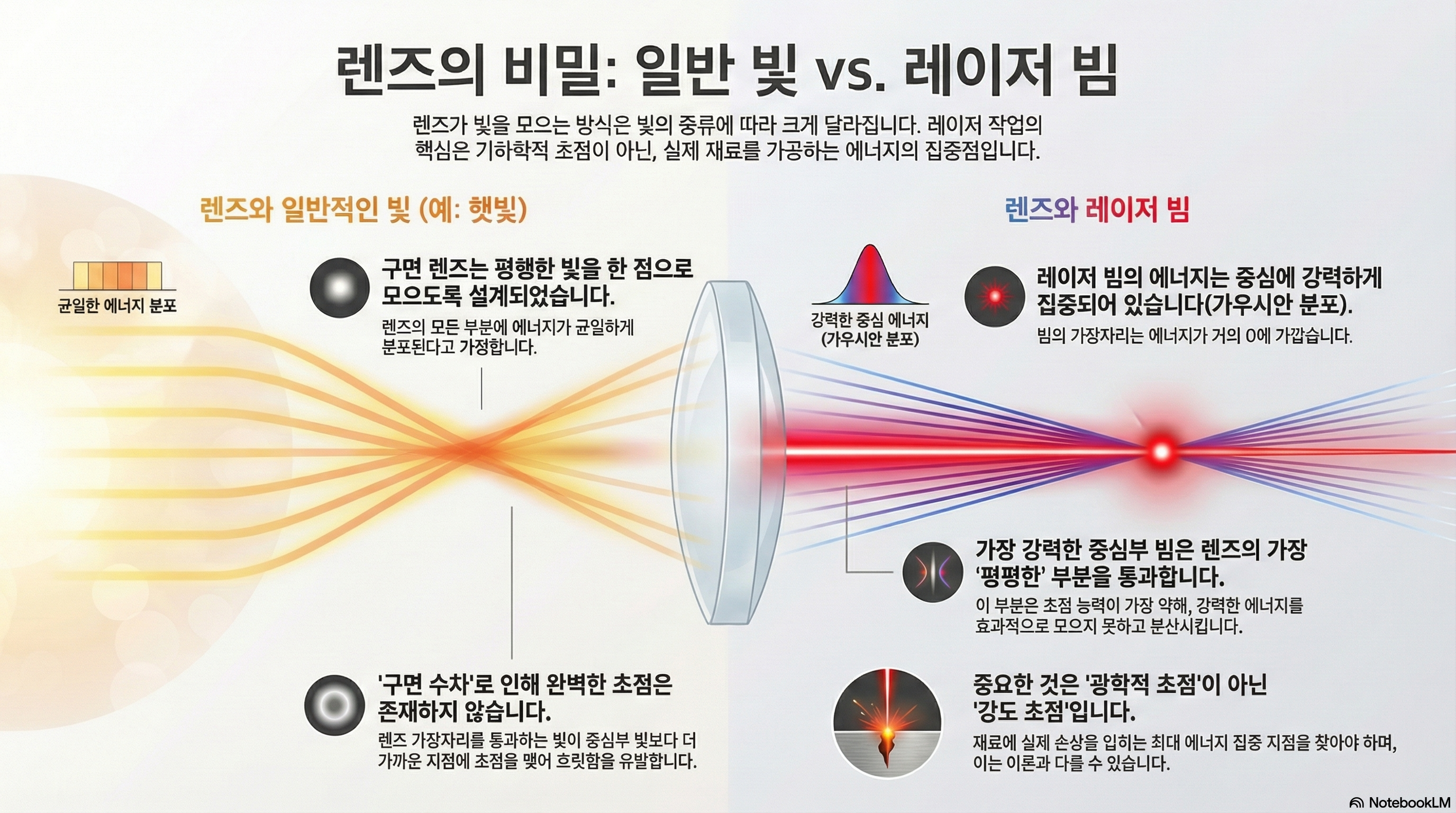

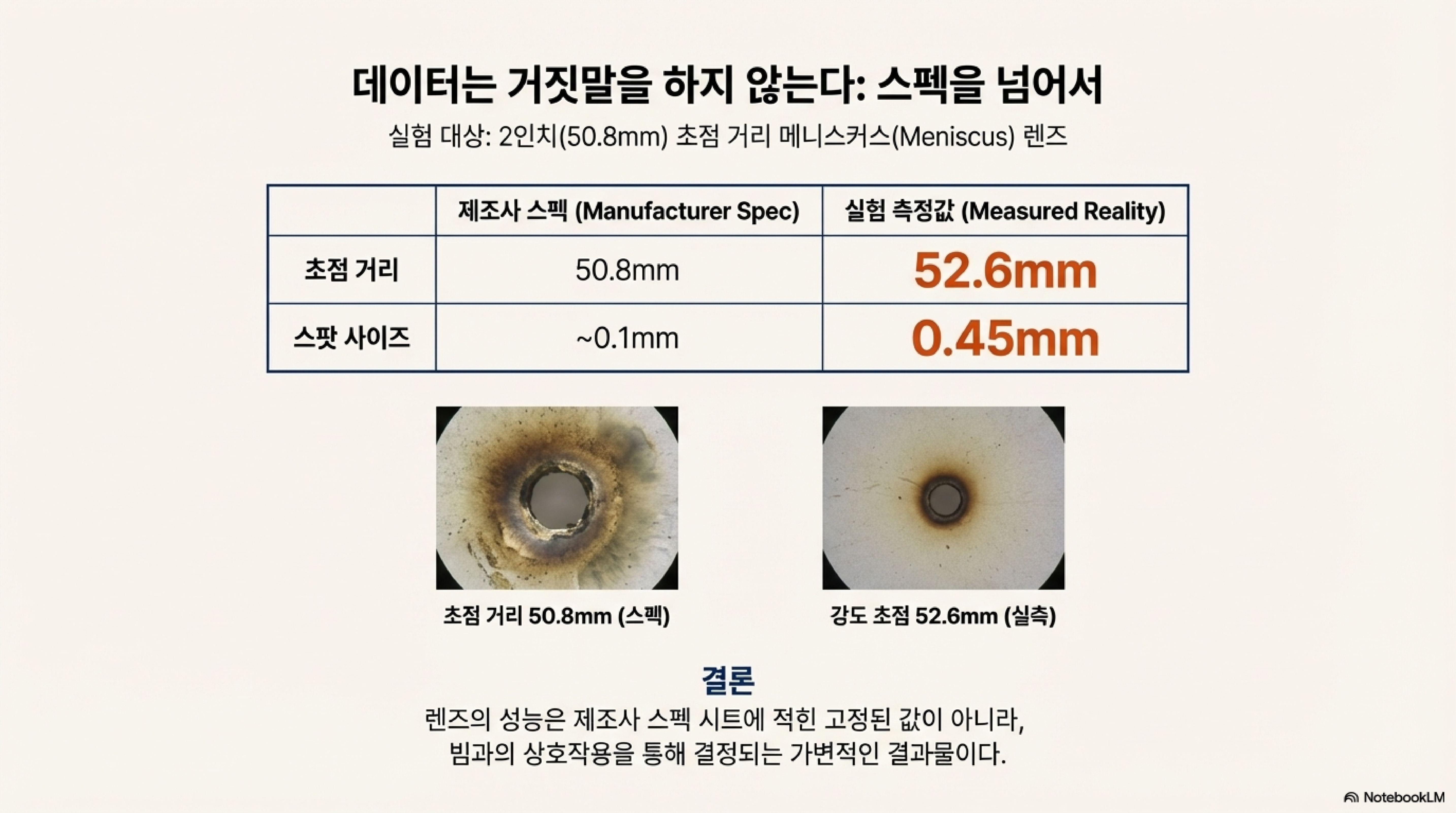

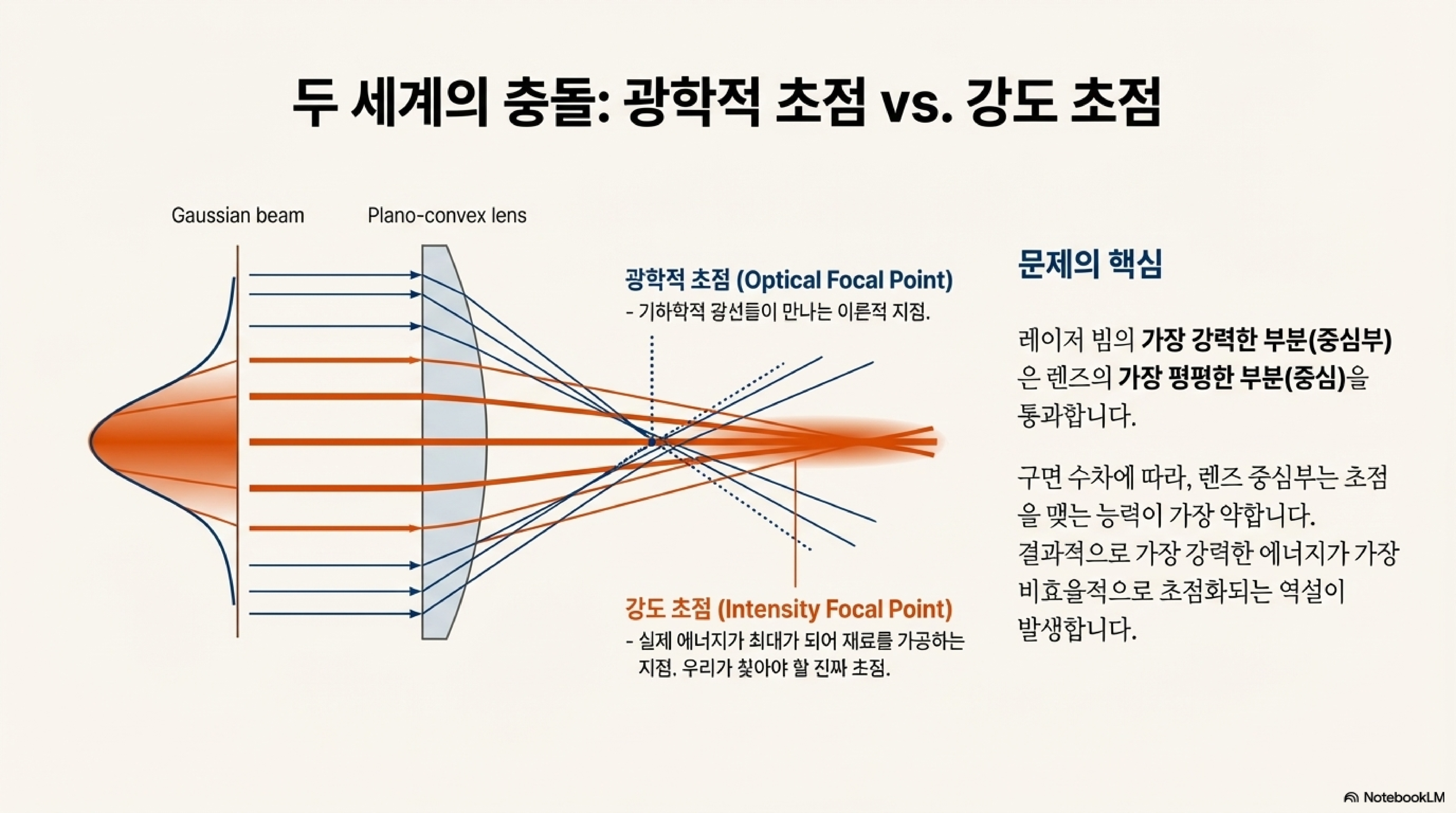

이로 인해 우리는 이론적인 '광학적 초점(optical focal point)'과 실용적인 '강도 초점(intensity focal point)'을 구분해야 합니다. 강도 초점은 여러 지점에서 모인 에너지의 총합이 재료에 가장 큰 손상을 입힐 수 있을 만큼 충분히 집중되는 실질적인 지점을 의미합니다. 실제로 2인치(50.8mm) 렌즈의 사양과 달리, 제가 측정한 최대 손상 지점은 렌즈로부터 거의 2mm 더 먼 52.6mm 지점이었습니다. 이는 이론적 계산이 아닌, 실제 손상 능력으로 정의되는 지점입니다.
"우리는 퍼져 있는 높은 출력을 일반적인 초점 너머에서 얻게 되며, 이는 어딘가에서 강도의 집중을 만들어냅니다. 저는 이것을 '강도 초점(intensity focal point)'이라고 부르고 싶습니다. 이는 강도들의 집합체가 한 지점에서 가장 큰 손상을 일으킬 수 있는 지점입니다."
2. 레이저 빔의 가장 강력한 부분은 가장 형편없이 초점이 맞춰진다

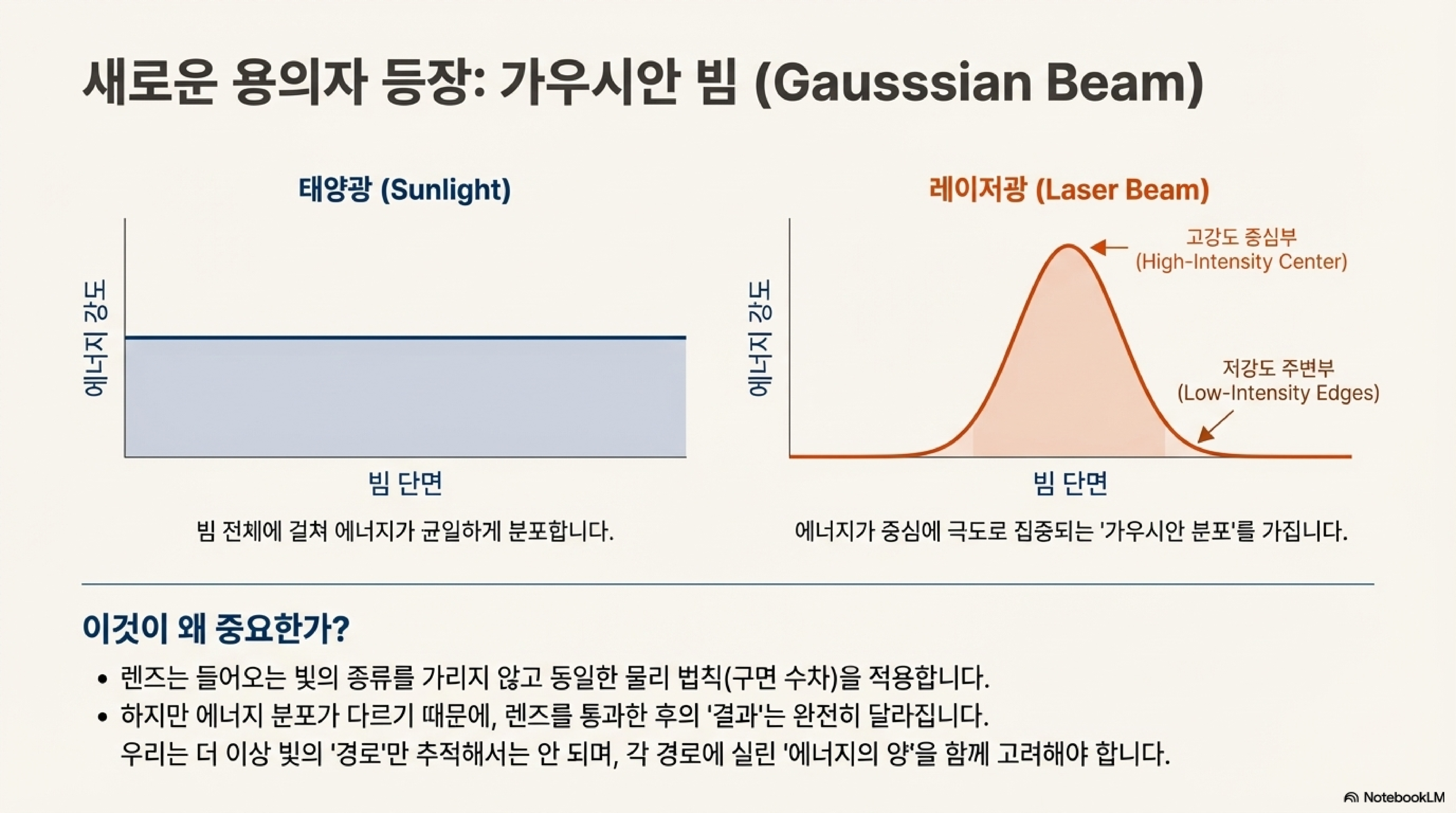

레이저 빔의 에너지 강도는 일반적으로 중심부에서 가장 높고 가장자리로 갈수록 낮아지는 가우시안 분포(Gaussian distribution)를 따릅니다. 역설적이게도, 빔의 가장 강력한 바로 이 중심 부분이 렌즈에 의해 가장 비효율적으로 다루어집니다.

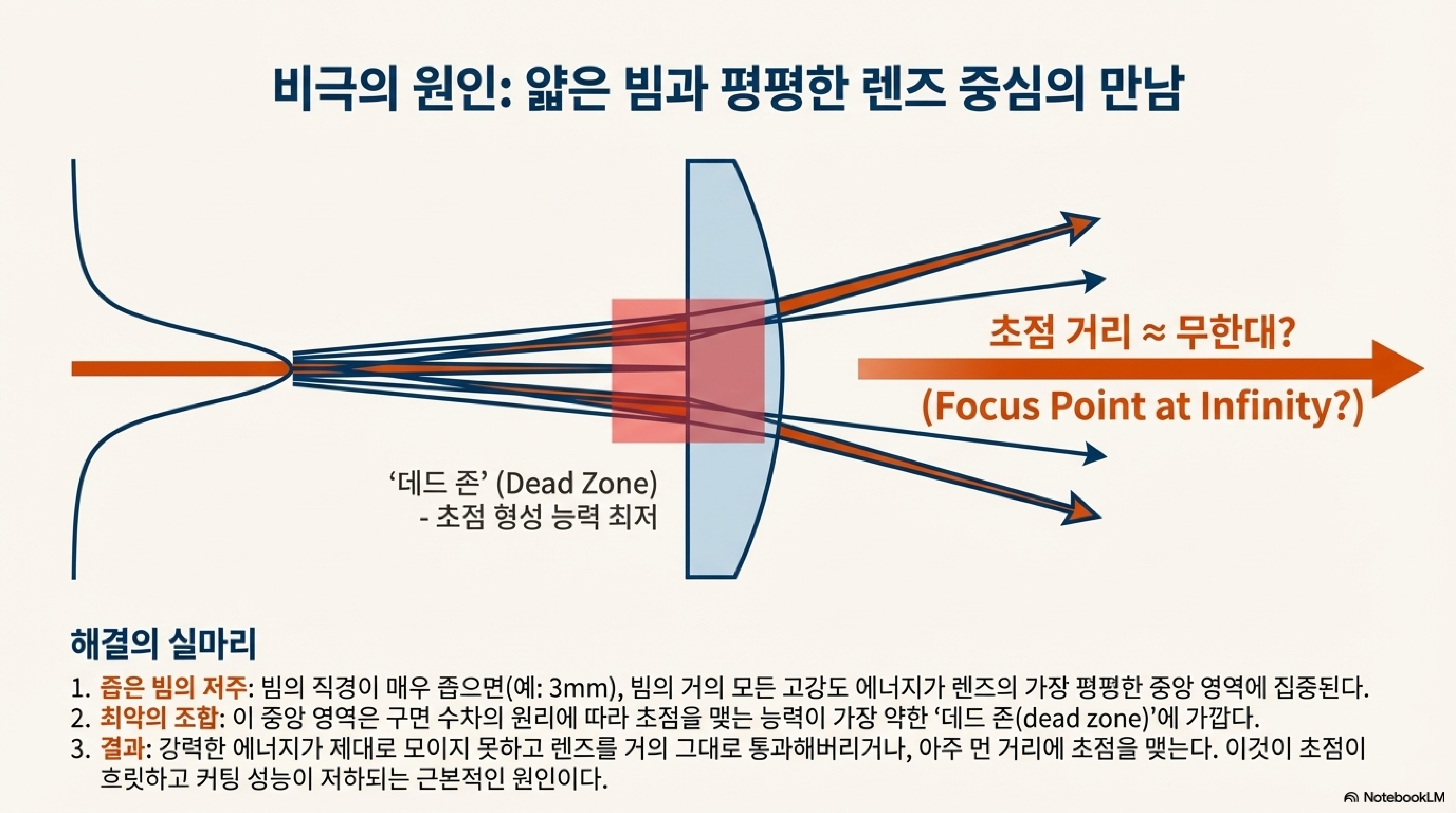

그 이유는 이 고강도 중심부 빔이 구면 렌즈의 표면 중에서 가장 평평한 중앙 부분에 닿기 때문입니다. 이 영역은 곡률이 거의 없기 때문에, 가장 강력한 빛을 거의 굴절시키지 못합니다. 결과적으로, 이 핵심적인 에너지 광선들은 명시된 초점 거리를 훨씬 지나서야 초점을 맺게 되며, 에너지가 분산되어 절단에 효과적으로 기여하지 못합니다. 이는 '씬 빔과 렌즈의 비호환성(the incompatibility of thin beams with lenses)'을 명확히 보여주는 현상입니다. 렌즈가 자신의 가장 강력한 중심 광선을 제대로 집중시키지 못하는 이 명백한 결함은, 완전히 직관에 반하는 해결책으로 저를 이끌었습니다.

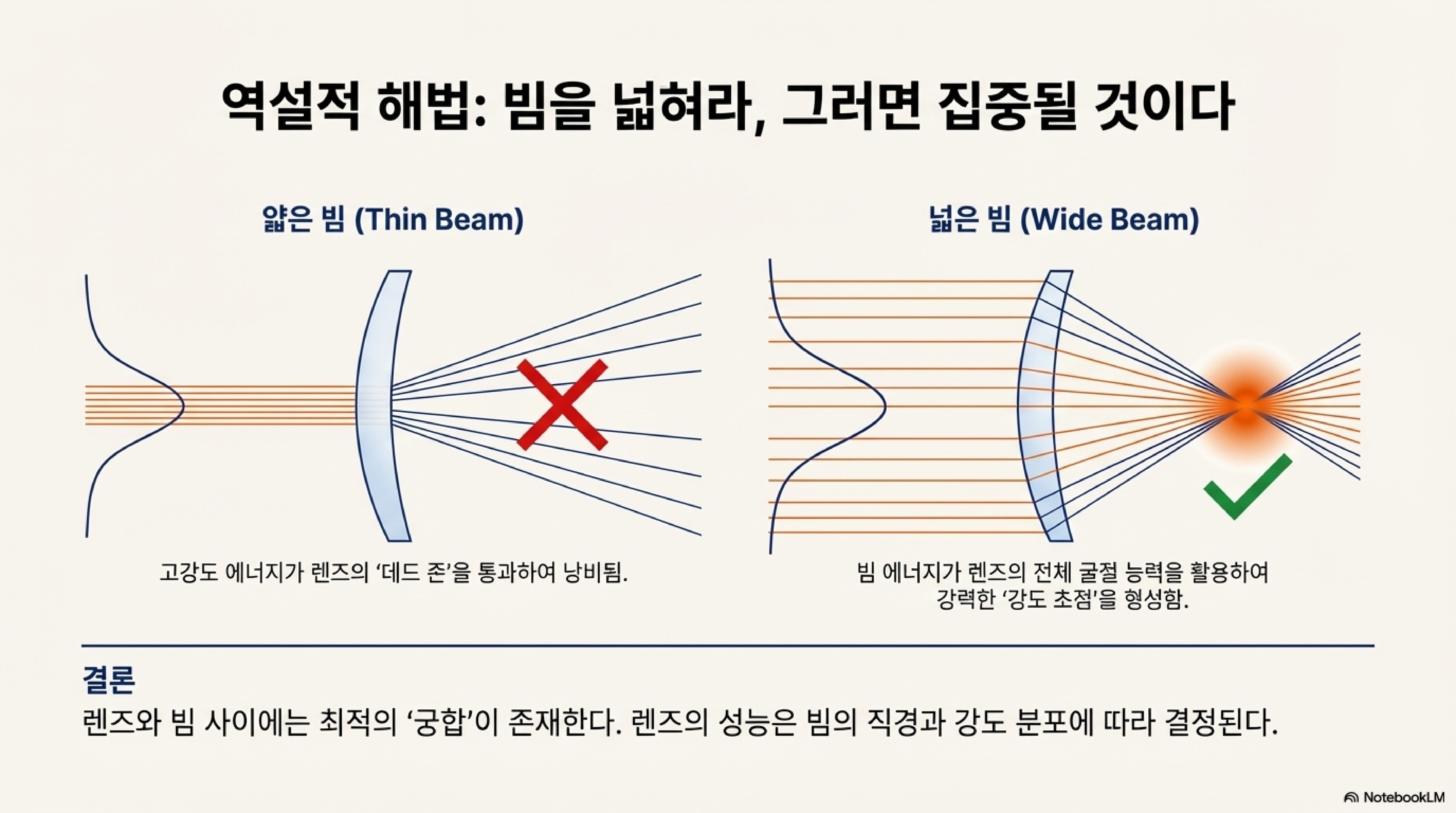

3. 더 큰 빔이 실제로는 더 잘 절단될 수 있다
빔을 더 넓고 덜 강하게 만드는 것이 어떻게 절단 성능을 향상시킬 수 있을까요? 이 모순처럼 보이는 현상은 바로 앞서 설명한 원리 때문입니다. 빔의 직경을 넓히면, 빔의 총에너지 중 더 많은 부분이 비효율적인 렌즈의 평평한 중심부를 벗어나게 됩니다.

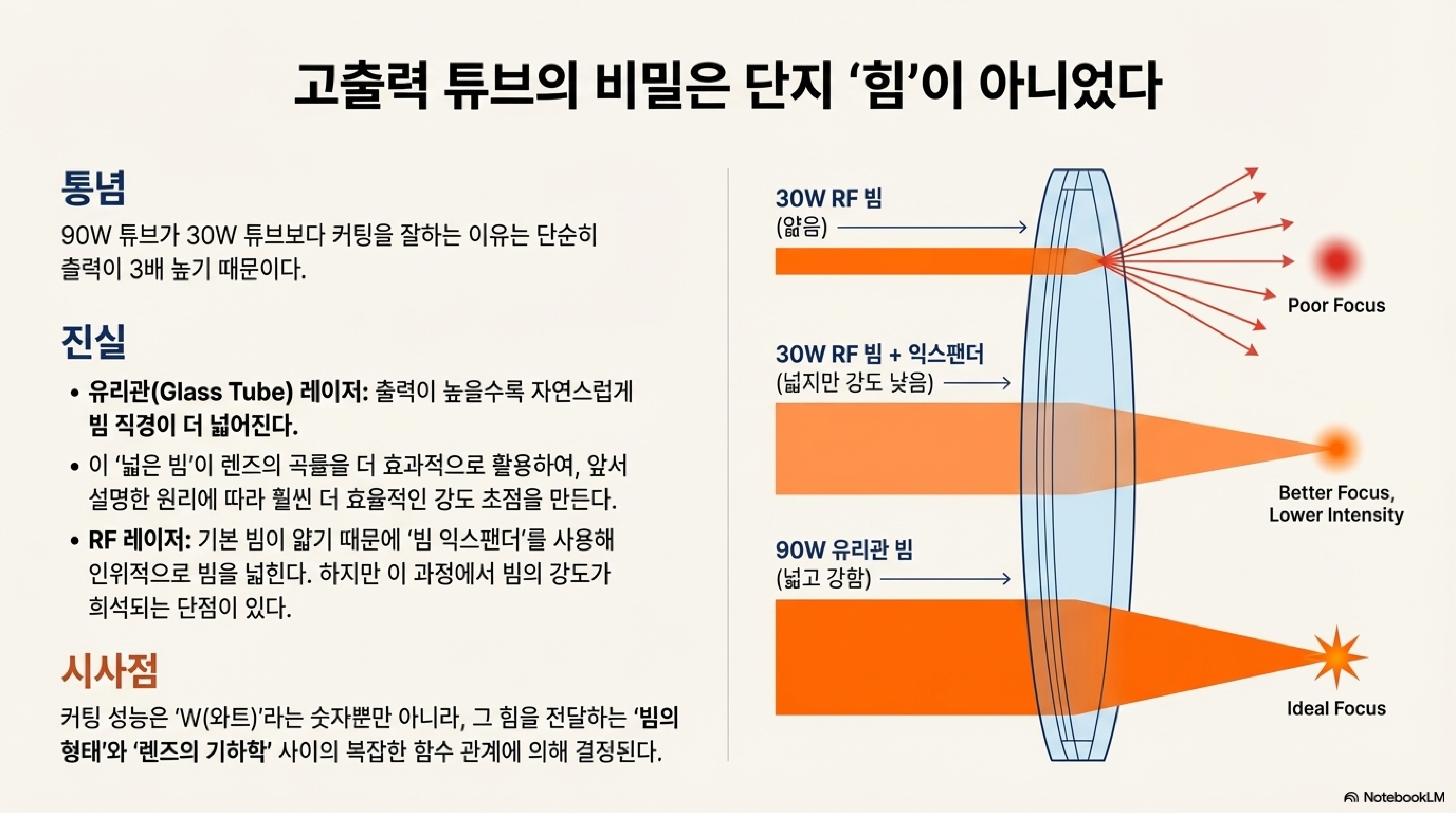

대신, 에너지는 곡률이 더 크고 굴절력이 강한 렌즈의 바깥쪽 부분으로 향하게 됩니다. 렌즈의 이 바깥 부분은 에너지를 유용한 절단 지점으로 모으는 데 훨씬 더 효과적입니다. 이것이 바로 자연적으로 빔이 더 넓은 고출력 유리관 레이저가 종종 뛰어난 절단 성능을 보이는 이유이며, 일부 RF 레이저에서 나오는 작고 강도 높은 빔이 적절한 빔 컨디셔닝 없이는 표준 렌즈로 절단하는 데 어려움을 겪는 이유이기도 합니다.
4. '스팟 사이즈(Spot Size)'는 시간에 따라 변하는 환상이다
우리는 흔히 렌즈가 만들어내는 '스팟 사이즈'가 고정된 값이라고 생각하지만, 이는 오해입니다. 저의 번 테스트(burn test) 결과는 스팟 사이즈가 정적인 개념이 아니라는 것을 명확히 보여주었습니다.

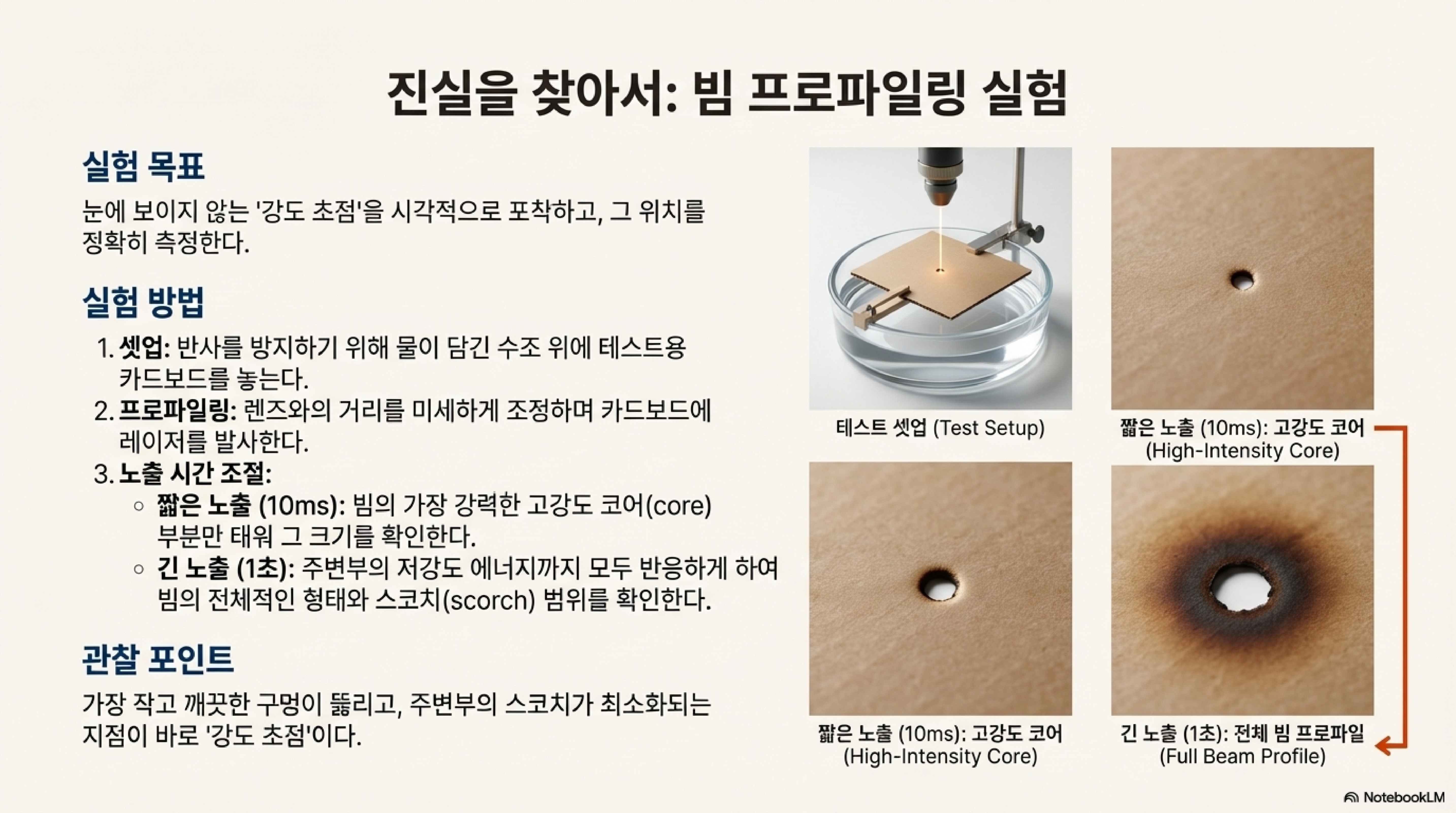

테스트 재료에 그려진 10mm 직경의 원을 기준으로, 나무에 빔을 쏘아 태우는 실험을 진행했습니다. 짧은 10밀리초(ms)의 펄스는 빔의 가장 강한 중심부만을 태워 약 1.5-2mm 직경의 작은 구멍을 만들었습니다. 하지만 노출 시간을 1초로 늘리자, 상대적으로 강도가 낮은 빔의 바깥 부분도 재료를 태울 충분한 시간을 갖게 되면서 손상된 영역은 6mm 이상으로 커졌습니다. 이는 빔의 추정 직경보다 두 배 이상 큰 크기입니다. '스팟'의 이러한 역동적인 특성은 우리가 앞서 논의한 '강도 초점'이 현실 세계에서 나타나는 결과입니다. 그것은 고정된 광학적 지점이 아니라, 시간에 따라 성장하는 손상 영역인 것입니다.
"빔의 강도나 손상 능력과 노출 시간 사이에는 명백한 관계가 있습니다. ... 결국, 더 많은 시간을 허용함에 따라 빔이 점점 더 커지는 것을 보게 될 것입니다. 왜냐하면 그와 동시에 상단의 이 부분이 재료를 파고들며 많은 손상을 입히고 있기 때문입니다."
5. '완벽한' 렌즈가 항상 최고의 절단용 렌즈는 아니다
구면 수차를 보정하여 아주 작고 완벽한 스팟을 만드는 복합 렌즈(compound lens)는 정밀한 사진 각인 작업에 탁월한 성능을 보입니다. 하지만 바로 그 '완벽함'이 절단 작업에는 오히려 독이 됩니다. 효율적인 절단은 표준 렌즈가 가진 소위 '약점', 즉 구면 수차를 적극적으로 활용할 때 가능한 것으로 보입니다.
가장 강력한 중심 광선이 절단의 핵심이라는 가설을 최종적으로 증명하기 위해, 저는 제정신으로는 할 수 없는 것처럼 보이는 실험을 감행했습니다. 바로 멀쩡한 렌즈의 정중앙에 구멍을 뚫어버리는 것이었습니다. 누가 자신의 렌즈에 그런 짓을 하겠습니까? 하지만 그 실험은 제게 놀라운 교훈을 주었습니다.
결과는 즉각적이고 엄청났습니다. 렌즈의 절단 능력은 완전히 파괴되었습니다. 이전에는 쉽게 잘라냈던 재료를 더 이상 관통하지 못했습니다. 그러나 중심 광선이 사라지고 더 잘 초점이 맞춰지는 바깥쪽 광선만 남게 되자, 그 렌즈는 '환상적인 각인용 렌즈'가 되었습니다. 이 단 하나의 파괴적인 행위는 렌즈의 '결함 있는' 중심부가 절단을, '완벽하게' 초점이 맞춰지는 바깥 부분이 각인을 담당한다는 것을 명확히 증명했습니다.
III. 결론: 렌즈에 대한 새로운 관점
레이저 빔과 렌즈의 관계는 단순한 광학 이론으로 설명할 수 없습니다. 그것은 에너지 분포, 빔의 형태, 렌즈의 기하학적 구조가 복잡하게 얽혀 상호작용하는 과정입니다. 이 글에서 살펴본 바와 같이 '초점'이나 '스팟 사이즈'와 같은 개념들은 절대적인 진리가 아니라, 조건에 따라 변하는 역동적인 변수입니다.

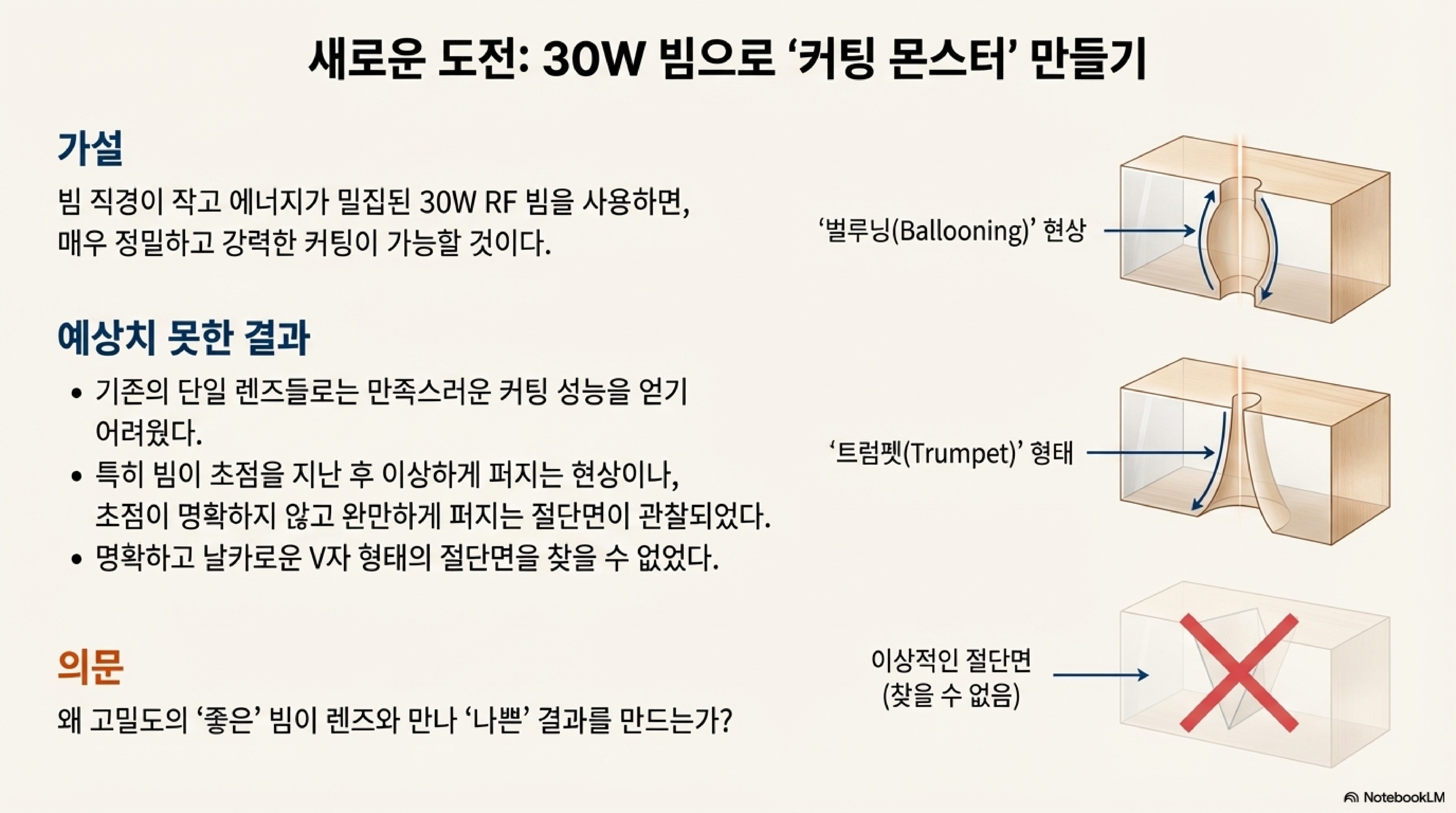

30와트 레이저로 '절단 괴물'을 만들려던 저의 시도는 표면적으로는 실패처럼 보였을지 모릅니다. 하지만 이 여정은 엄청난 성공이었습니다. 수년간 저를 괴롭혔던 질문들에 대한 답을 주었고, 우리가 의존하는 단순한 광학 모델이 기껏해야 불완전하다는 사실을 드러냈기 때문입니다.
이러한 통찰을 바탕으로, 다음 절단 작업을 설정할 때 당신은 무엇을 다르게 시도해 보시겠습니까?
