우리가 레이저 렌즈에 대해 알고 있던 모든 것은 틀렸을지도 모릅니다

지난 3-4년간 저는 레이저 기계를 다루며 한 가지 미스터리에 사로잡혀 있었습니다. 바로 렌즈가 교과서의 이론대로 작동하지 않는다는 문제였습니다. 수천 년 동안 인류가 사용해 온 렌즈의 광학 원리는 명확해 보였습니다. 렌즈는 빛을 모아 완벽한 한 점에 집중시켜 에너지를 극대화하는 도구입니다. 하지만 제 작업실의 레이저 기계 앞에서는 이 모든 이론이 무너지는 듯했습니다.

하지만 만약 고에너지 레이저 절단 분야에서는 이 '완벽한 초점'이라는 개념이 신화에 불과하다면 어떨까요? 빛을 한 점으로 모으지 못하는 '결함 있는' 렌즈가 사실은 여러분의 가장 강력한 아군이라면 어떨까요? 이 글은 수년간의 끈질긴 실험 끝에 제가 직접 확인한, 레이저 빔과 렌즈의 상호 작용에 대한 놀라운 진실을 담은 여정의 기록입니다.

--------------------------------------------------------------------------------

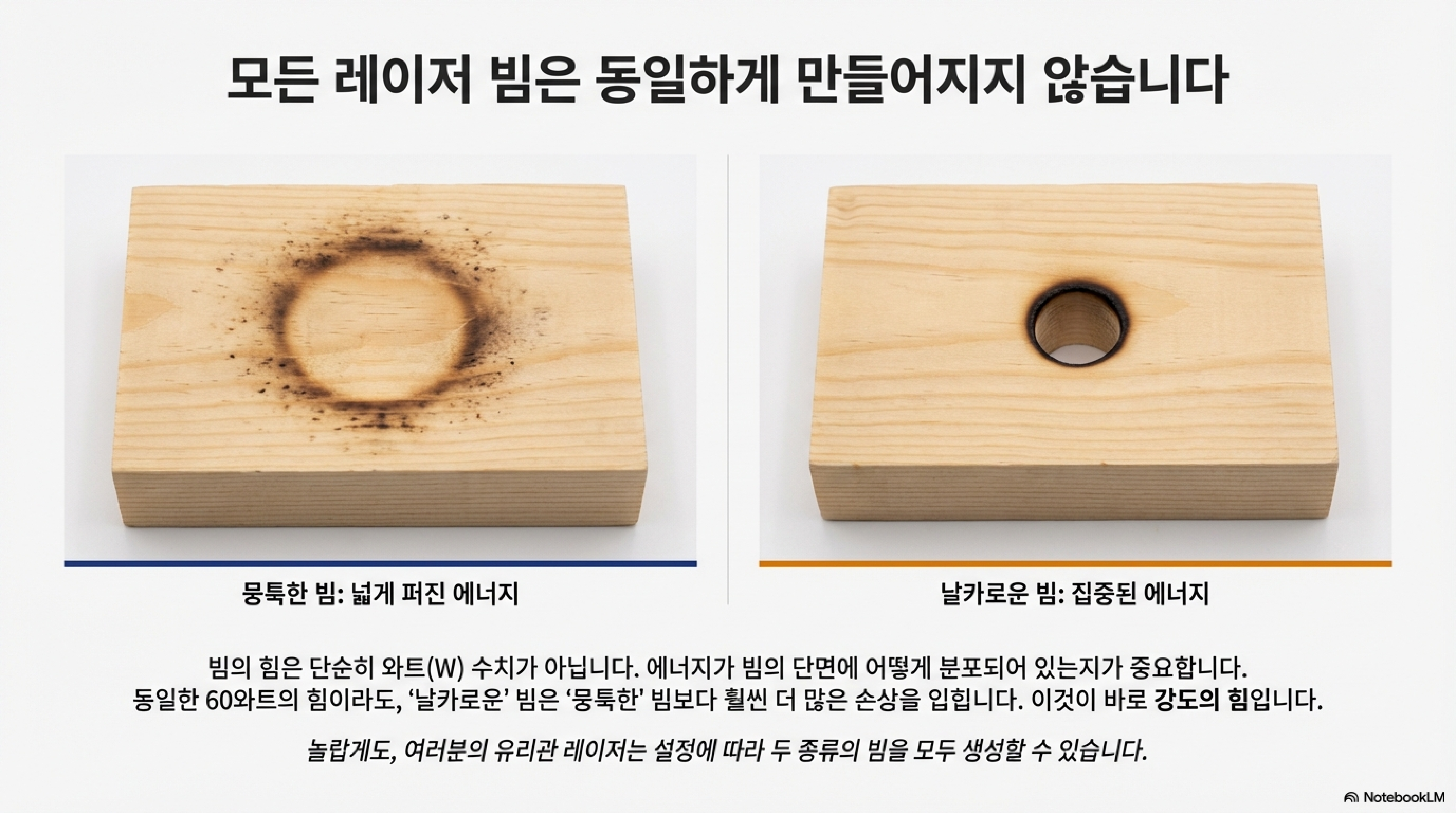

1. 모든 레이저 빔은 동일하게 만들어지지 않습니다: '뭉툭한 빔'과 '날카로운 빔'

가장 먼저 깨달아야 할 사실은, 레이저 기계에서 나오는 빔이 항상 동일한 모양이 아니라는 것입니다. CO2 레이저 빔에는 근본적으로 다른 두 가지 유형이 있습니다.

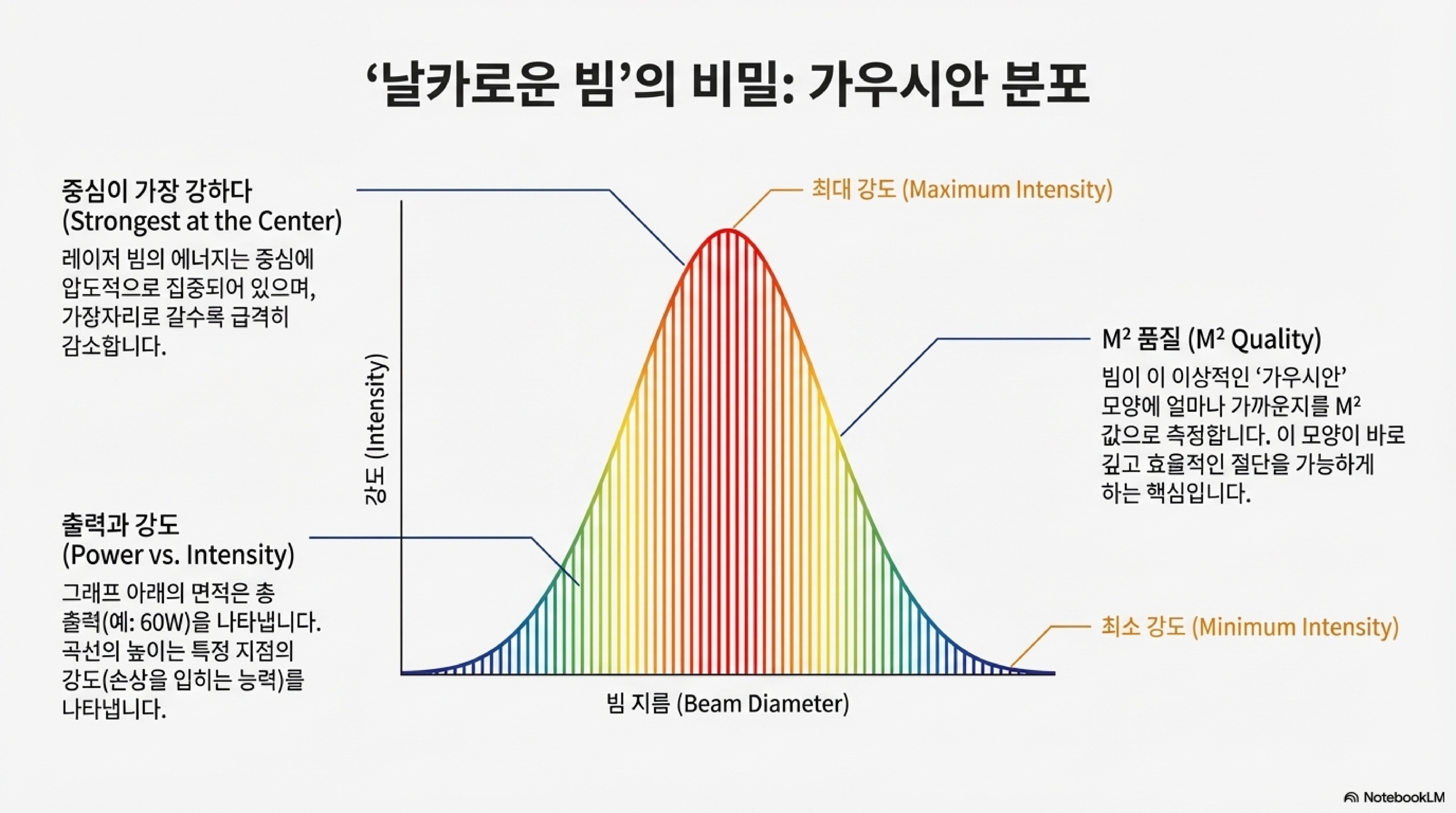

첫 번째는 **"날카로운 빔(sharp beam)"**입니다. 이 빔은 가우시안 분포(Gaussian distribution)를 가지며, 빛의 강도가 빔의 정중앙에서 극도로 높고 가장자리로 갈수록 급격히 약해집니다. 반면, **"뭉툭한 빔(blunt beam)"**은 에너지가 넓게 분포된 평평한 패턴을 가집니다.

이 차이가 왜 중요할까요? 모래 위를 걷는다고 상상해 보십시오. 낙타의 넓적한 발(뭉툭한 빔)은 체중을 분산시켜 모래에 빠지지 않습니다. 반면, 스틸레토 힐(날카로운 빔)은 모든 체중을 작은 한 점에 집중시켜 모래를 깊게 파고듭니다. 레이저 절단에서 우리가 원하는 것은 바로 이 스틸레토 힐과 같은 파괴력입니다.

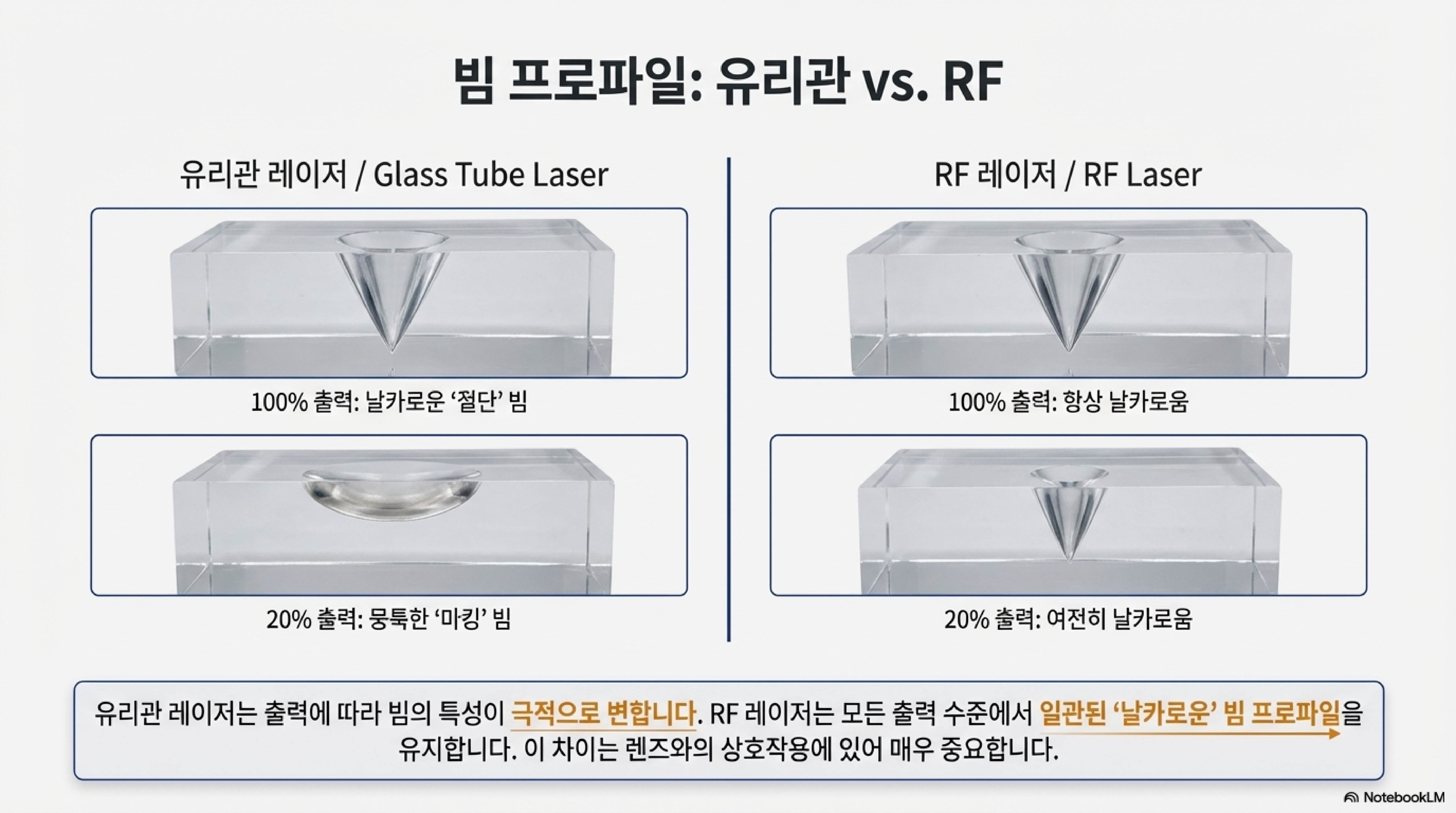

놀라운 점은, 많은 사용자가 쓰는 일반적인 유리관(glass tube) 레이저는 출력 설정에 따라 두 가지 빔을 모두 생성한다는 것입니다. 높은 출력에서는 '날카로운' 빔을 만들지만, 낮은 출력에서는 에너지가 분산된 '뭉툭한' 도넛 모양의 빔을 만듭니다. 반면 고가의 RF 튜브는 출력에 상관없이 항상 '날카로운' 빔을 유지합니다. 즉, 유리관 사용자는 단순히 출력 설정을 바꾸는 것만으로도 자신도 모르는 사이에 도구의 근본적인 모양과 효율성을 바꾸고 있었던 것입니다.

"여러분은 깨닫지 못할 수도 있지만, 여러분의 유리 레이저 튜브는 이처럼 뭉툭한 빔을 생성할 수도 있고, 이처럼 날카로운 빔을 생성할 수도 있습니다... 반면 RF 기계를 가지고 있다면... 언제나 이처럼 날카로운 빔만을 생성할 것입니다."

--------------------------------------------------------------------------------

2. '초점(Focal Point)'은 신화입니다

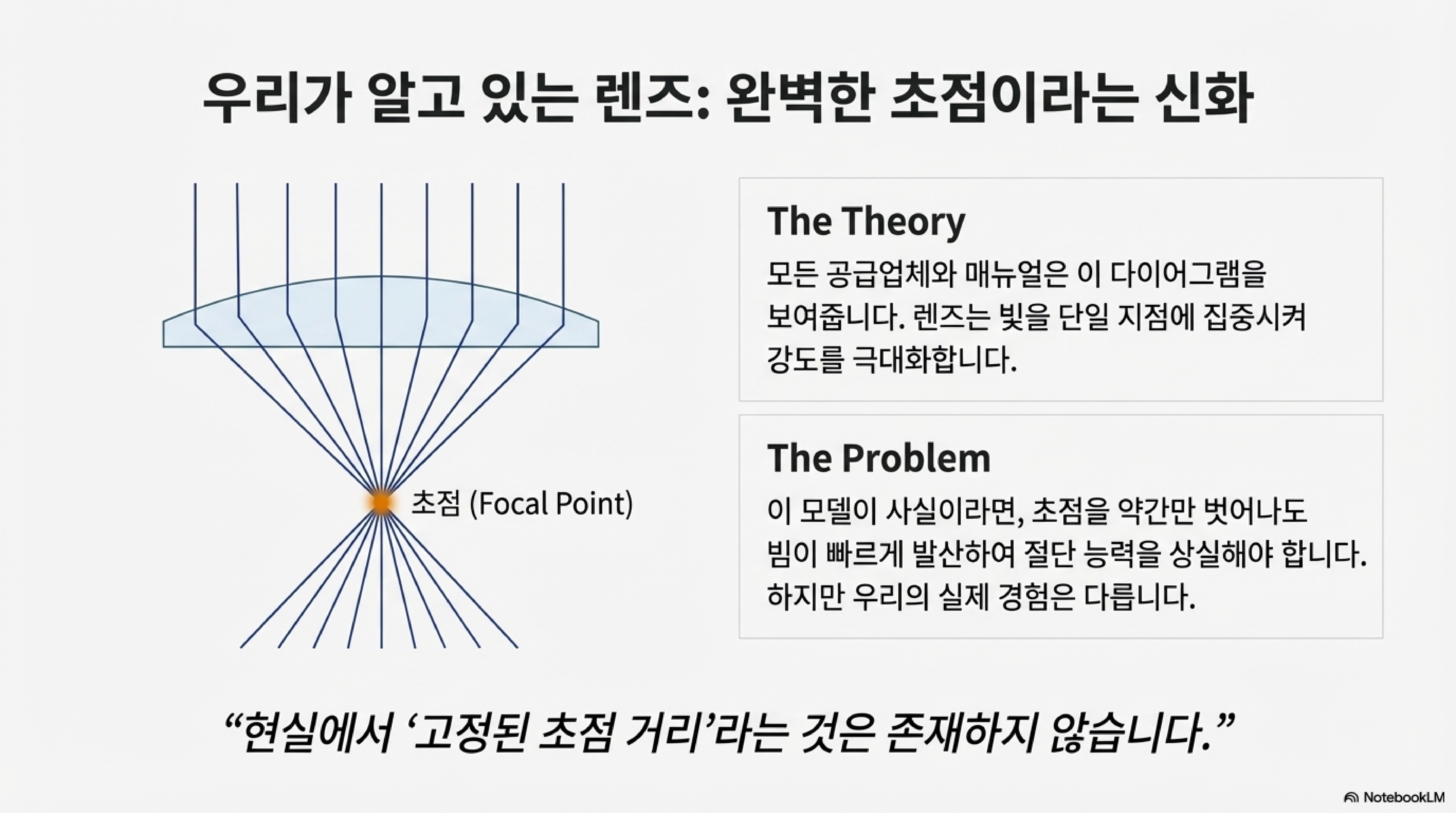

우리는 렌즈에 '고정된 초점 거리'가 있다고 배웁니다. 하지만 제 실험 결과는 단호하게 말합니다. 레이저 렌즈에는 그런 것이 존재하지 않습니다.

물론 이론적인 '광학적 초점'은 존재합니다. 하지만 실제 가공에서 중요한 유효 초점(effective focal point), 즉 재료에 최대의 손상을 입히는 지점은 렌즈의 고정된 속성이 아닙니다. 이 지점은 절단하는 재료, 가공 속도, 레이저 출력, 심지어 렌즈를 어떤 방향으로 장착했는지에 따라서도 끊임없이 변합니다. 우리가 찾는 것은 '광학적 초점'이 아니라 '강도의 초점'인 것입니다.

이 사실을 가장 극명하게 보여준 것이 바로 제 실험이었습니다. 저는 표준 2.5인치 렌즈를 사용하여 단단한 나무에 26mm 깊이의 채널을 절단했습니다. 놀라운 점은, 그 절단면이 위에서 아래까지 완벽하게 평행했다는 것입니다. 모든 교과서의 광학 다이어그램에 따르면 빔은 초점을 지난 직후 즉시 발산하여 에너지를 잃어야 합니다. 이처럼 깊고 평행한 절단은 물리적으로 불가능해야 했습니다. 바로 이 풀리지 않는 수수께끼가 저를 몇 년간 괴롭혔습니다.

"고정된 초점 거리 같은 것은 없습니다. 초점 거리는 사용하는 재료, 속도, 출력, 그리고 렌즈를 사용하는 방식에 따라 달라집니다... 그것은 '그' 초점이 아니라 단지 하나의 초점일 뿐이며, 광학적 초점이 아닌 강도의 초점입니다."

--------------------------------------------------------------------------------

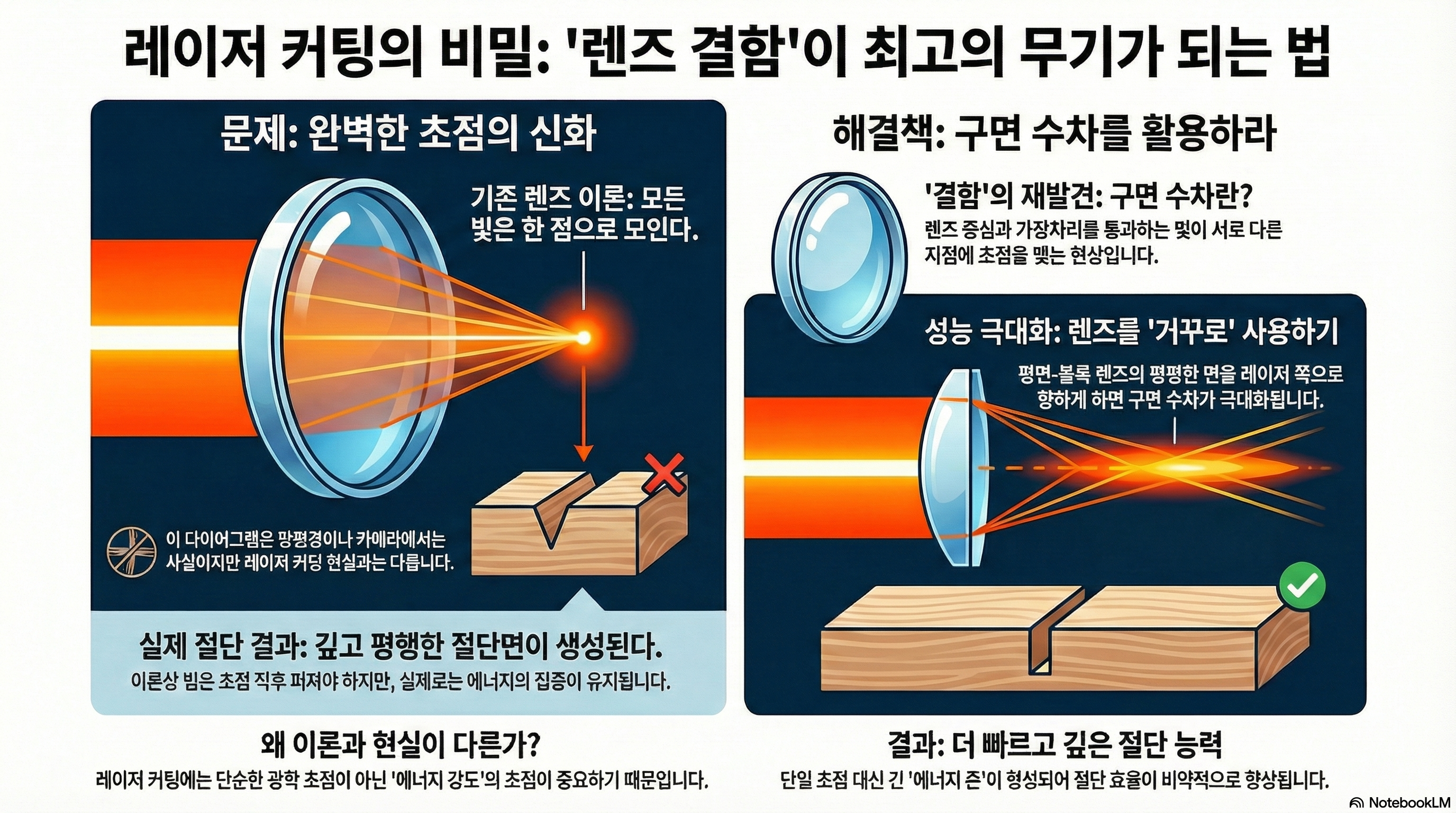

3. 렌즈의 '결함'이 사실은 최고의 무기입니다: 구면 수차(Spherical Aberration)의 역설

그 26mm 평행 절단이 어떻게 가능했을까요? 수년간의 고민 끝에, 저는 한 대학교수의 강의 노트에서 우연히 그 해답의 열쇠를 발견했습니다. 이 이야기의 진정한 주인공은 '구면 수차(Spherical Aberration)'라는 현상이었습니다.

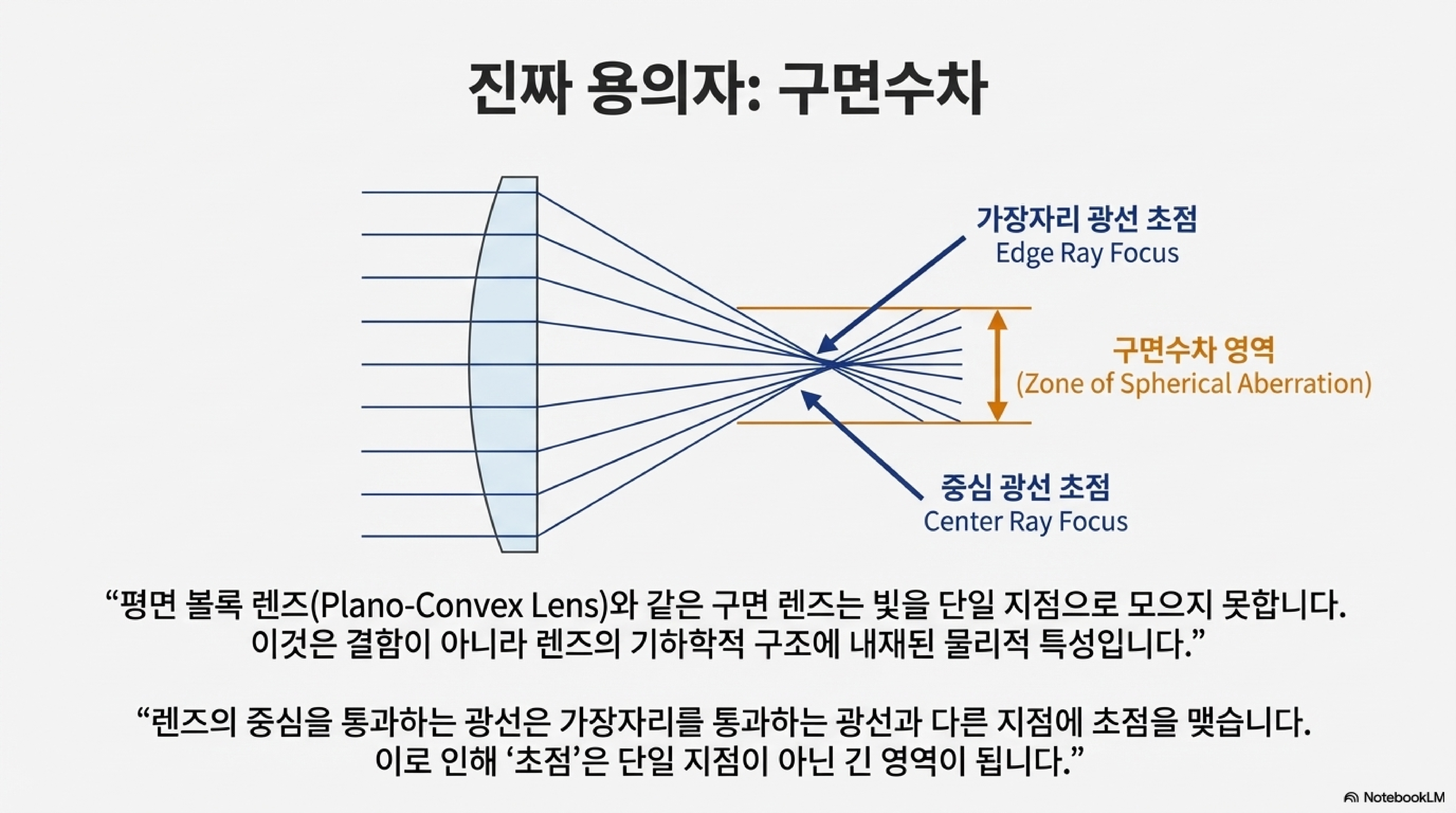

구면 수차는 구면 렌즈의 광학적 '결함'으로, 렌즈 가장자리를 통과하는 빛과 중심을 통과하는 빛이 서로 다른 지점에 초점을 맺는 현상입니다. 사진이나 망원경에서는 이미지를 흐릿하게 만드는 골칫거리일 뿐입니다.

하지만 바로 이 '결함'이 레이저 절단에서는 엄청난 축복이 됩니다. 구면 수차는 에너지를 작고 강렬한 한 점으로 모으는 대신, 높은 강도를 가진 더 긴 ***영역(zone)***을 만들어냅니다. 렌즈 중심을 통과하는 광선은 더 멀리, 가장자리를 통과하는 광선은 더 가깝게 초점을 맺으면서 깊이 방향으로 길게 늘어선 '초점 지대'가 형성되는 것입니다. 이 확장된 초점 영역이야말로 두꺼운 재료를 깊고 평행하게 절단할 수 있게 해주는 비밀이었습니다.

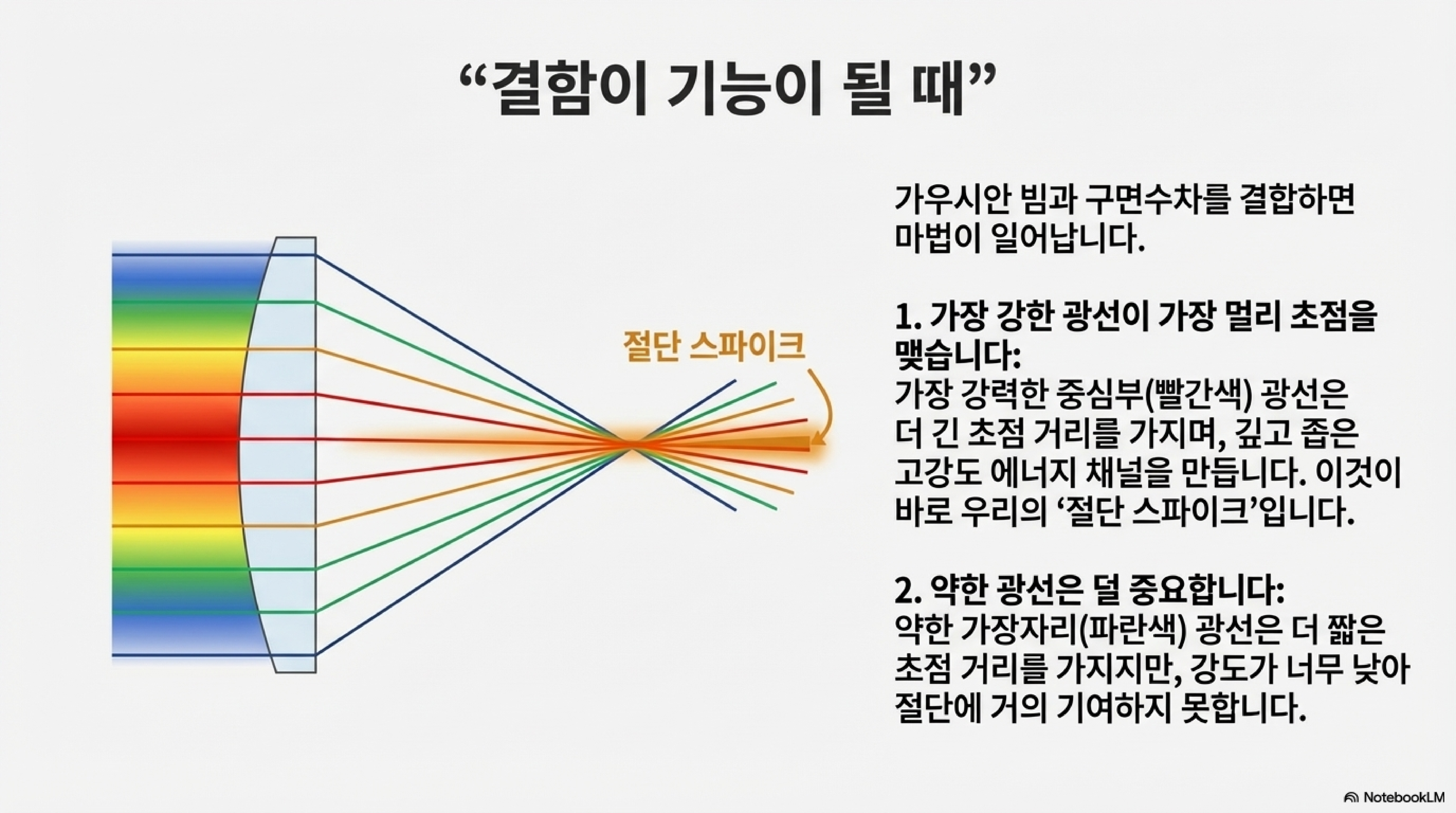

그리고 여기에 '날카로운' 가우시안 빔이 더해지면서 모든 조각이 맞춰집니다. 가우시안 빔의 가장 강력한 에너지는 바로 중심부 광선에 집중되어 있습니다. 구면 수차는 바로 이 가장 강력한 중심부 광선을 가장 깊게 보냅니다. 마치 재료를 뚫고 들어가는 에너지의 '송곳'을 만드는 것과 같습니다. 다른 모든 광학 분야에서 오류로 취급받는 현상이 사실은 효율적인 절단의 핵심이었던 것입니다.

"저는 이 두 교수님께 이 다이어그램을 제공해주신 것에 대해 감사드리고 싶습니다. 왜냐하면 갑자기 이것이 바로 '유레카의 순간'이었기 때문입니다. 저는 이 다이어그램을 보자마자 거의 즉시 렌즈가 어떻게 절단하는지 알 수 있었습니다."

--------------------------------------------------------------------------------

4. 렌즈를 '잘못된' 방향으로 사용하는 것이 '올바른' 방법일 수 있습니다

이 모든 발견을 종합했을 때, 가장 실용적이고 충격적인 결론에 도달했습니다.

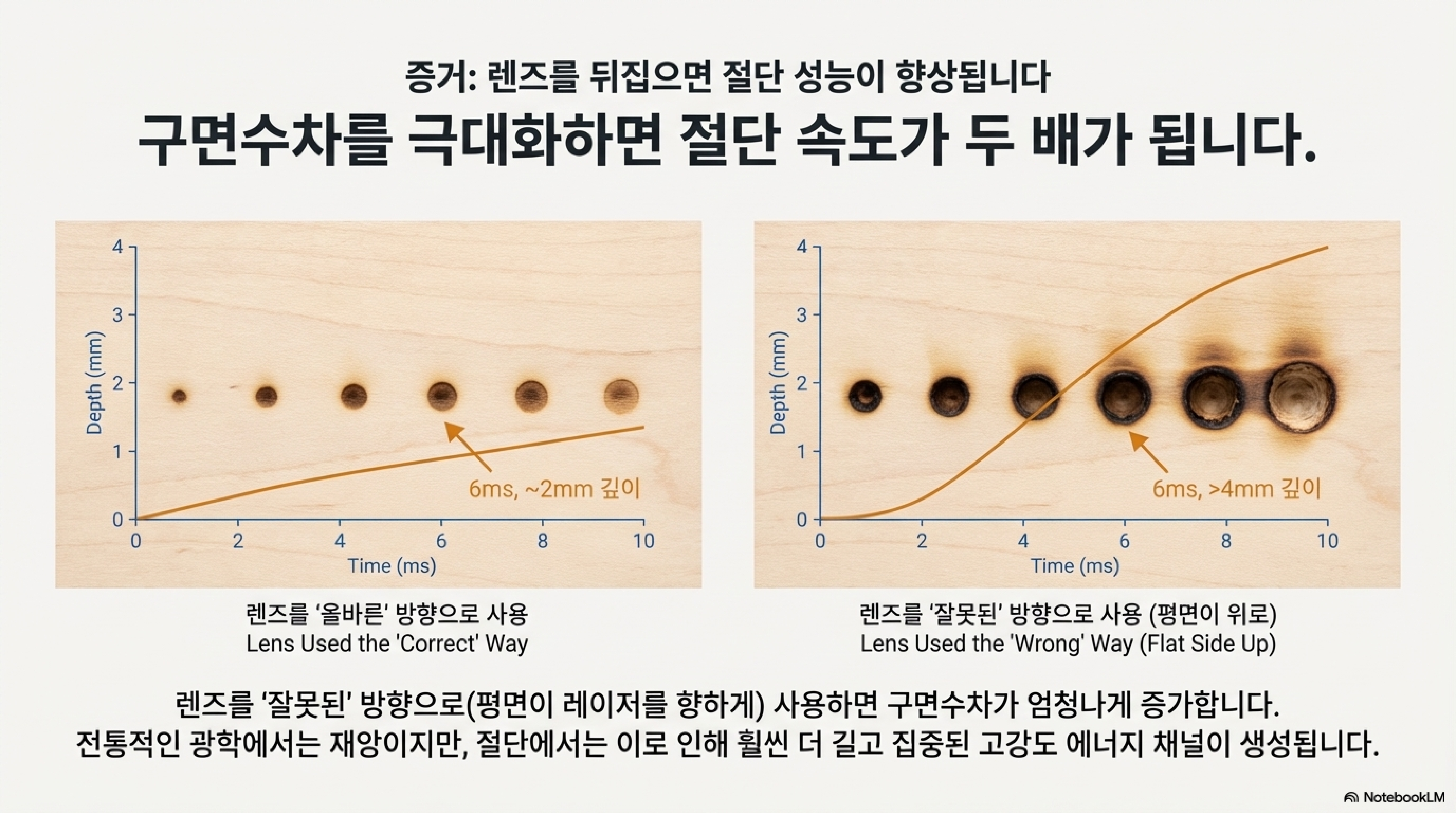

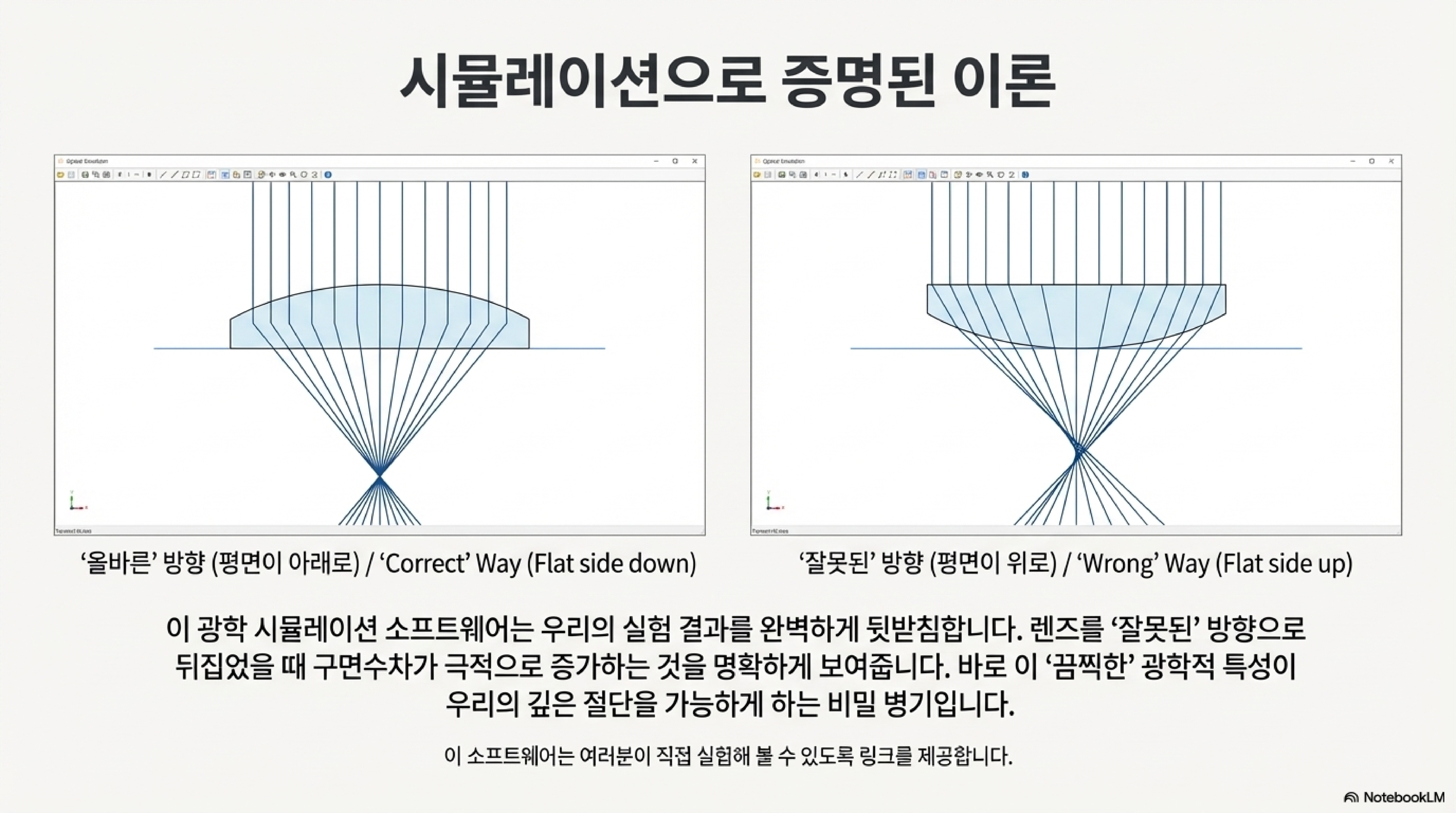

실험에서 저는 표준 평볼록 렌즈(plano-convex lens)를 두 가지 방향으로 테스트했습니다. 제조사가 권장하는 '올바른' 방향(볼록한 면이 레이저를 향함)과 그 반대인 '잘못된' 방향(평평한 면이 레이저를 향함)입니다. 결과는 충격적이었습니다. 절단 작업에서 렌즈를 '잘못된' 방향으로 사용했을 때 훨씬 더 효과적이었습니다. 단 6밀리초(ms) 만에 '잘못된' 방향이 '올바른' 방향보다 50~70% 더 깊게 절단했습니다.

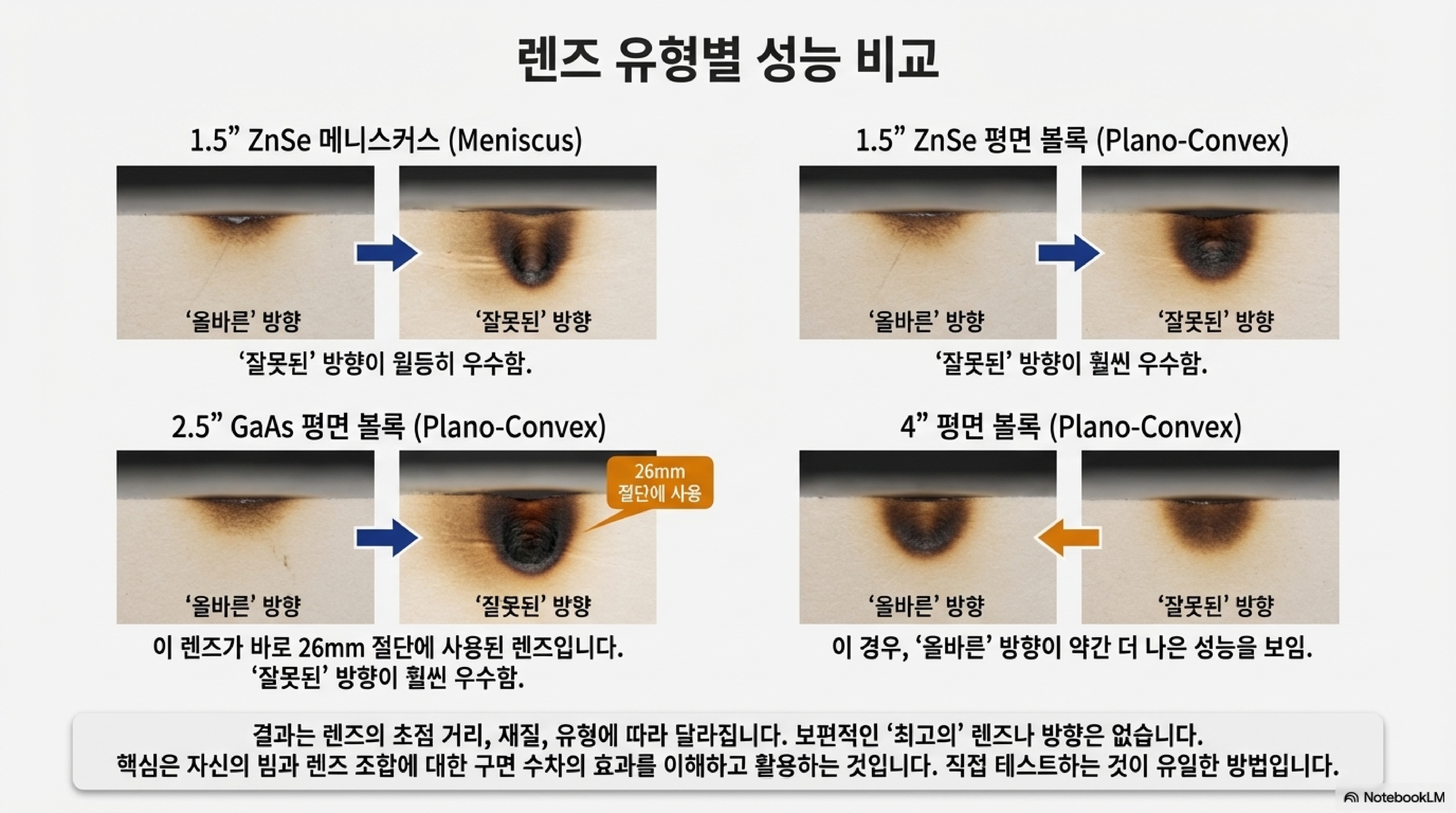

그 이유는 간단합니다. 렌즈를 '잘못된' 방향으로 뒤집으면, 모든 굴절이 단 하나의 곡면에서 발생하면서 구면 수차가 극적으로 증가합니다. 이는 앞서 설명한 절단 영역을 더욱 길고 강력하게 만들어, 더 효율적인 절단을 가능하게 합니다. 이 효과는 구면 수차를 최소화하도록 특별히 설계된 고품질 메니스커스(meniscus) 렌즈에서 더욱 극명하게 나타났습니다. 이론상 최악이 되어야 할 '잘못된' 방향으로 뒤집자, 오히려 경이로운 절단 도구로 변신한 것입니다.

그렇다면 '올바른' 방향은 언제 사용할까요? 구면 수차를 최소화하여 가장 작은 점을 만드는 이 방향은 미세한 디테일을 표현하는 조각(engraving) 작업에는 이상적입니다. 하지만 깊은 절단이 목표라면, 이는 비효율적인 선택입니다.

"이 방향으로 장착했을 때 렌즈는 올바른 방향일 때보다 두 배 빠르게 절단하는 것 같습니다... 제가 원하는 것은 렌즈를 가장 효율적으로 사용하는 방법일 뿐입니다."

--------------------------------------------------------------------------------

Conclusion: A New Way of Seeing

고강도 레이저 절단의 세계는 고전 광학의 규칙을 그대로 따르지 않습니다. 우리는 완벽한 초점이라는 이상적인 모델에서 출발했지만, 수년간의 실험은 그 반대가 진실에 더 가깝다는 것을 보여주었습니다.

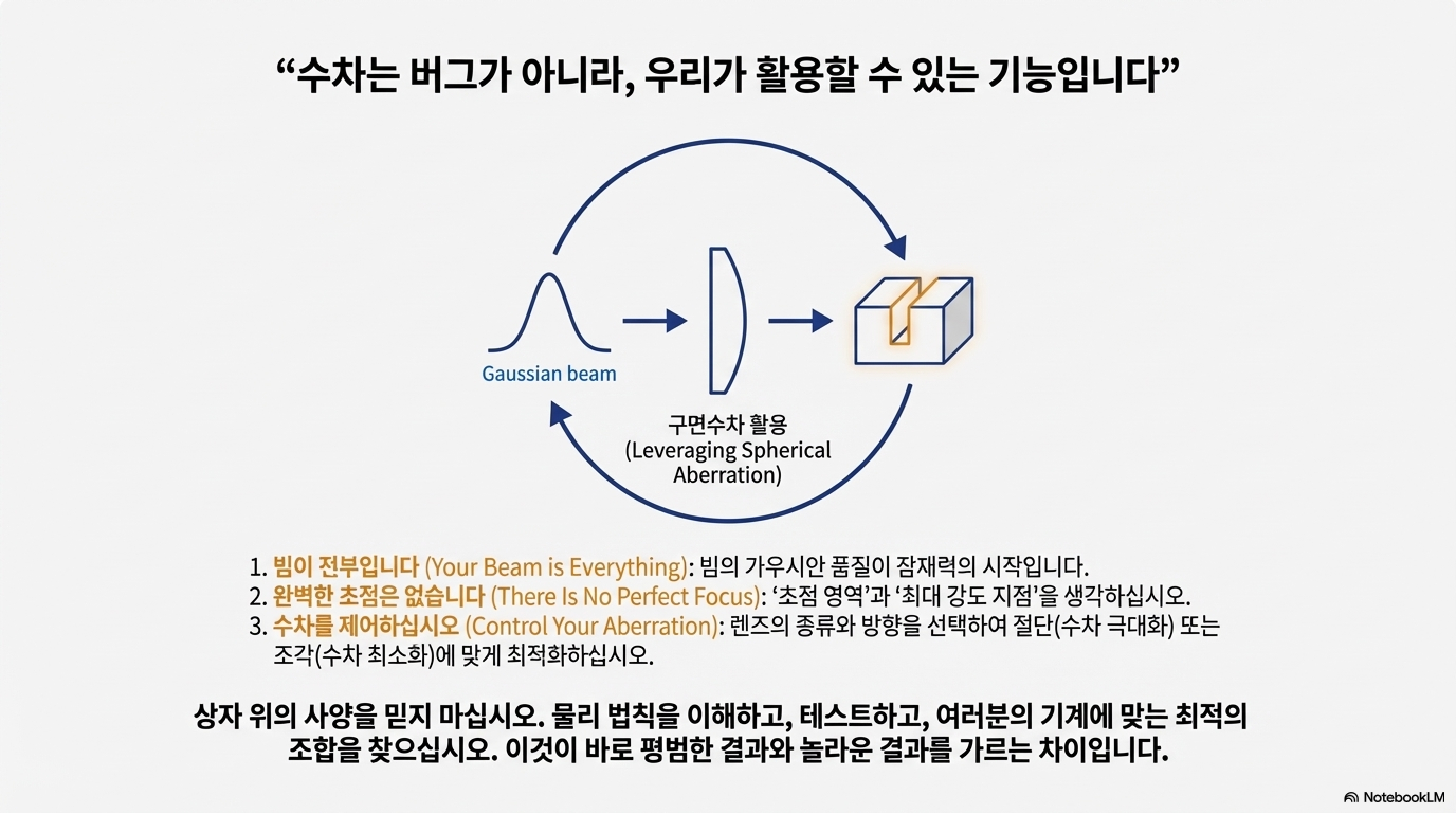

이제 우리는 새로운 정신 모델을 가져야 합니다. 단일 '초점'이라는 낡은 개념을 버리고, '결함'으로 여겨졌던 구면 수차가 만들어내는 깊은 **'초점 영역'**과, 그 영역을 활성화시키는 '날카로운' 가우시안 빔의 강력한 중심부 에너지라는 두 가지 요소의 상호작용을 이해해야 합니다. 이 원리를 깨닫는 것이야말로 기계의 성능을 완벽하게 끌어내는 열쇠입니다.

우리가 '올바르다'고 배운 방법이 항상 최선은 아닐 수 있습니다. 여러분의 작업실과 공정 속에는 또 어떤 '확립된 사실'들이 간단한 실험을 통해 도전받기를 기다리고 있을까요?
