갈보 레이저 왜곡, 더 이상 악몽은 그만! Ezcad 보정 파일(Corfile)의 놀라운 비밀 5가지

소개 (Introduction)

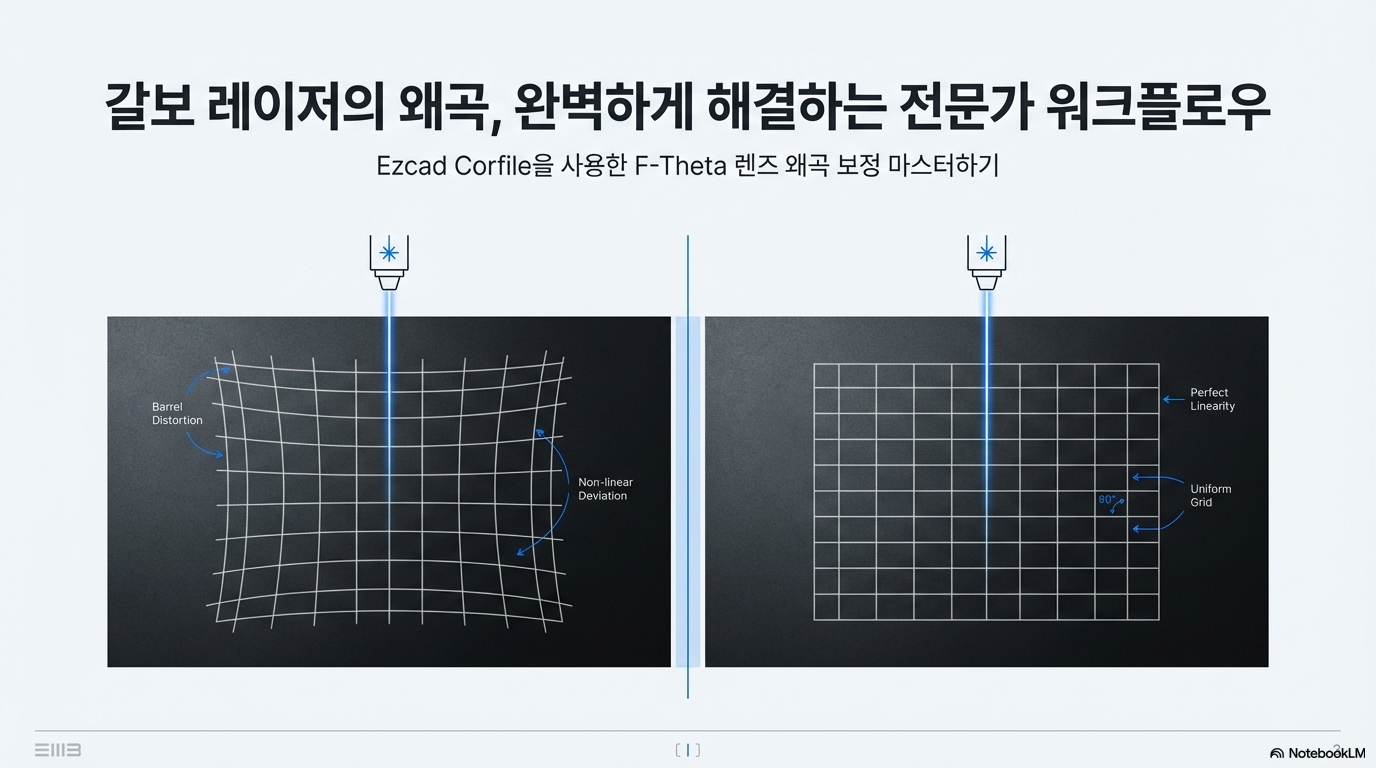

갈보 레이저(파이버, UV, CO2 포함)를 사용하다 보면 한번쯤은 겪게 되는 골치 아픈 문제가 있습니다. 분명 완벽한 정사각형을 그리도록 명령했는데, 결과물은 미세하게 찌그러진 사각형이거나, 작업 영역 외곽으로 갈수록 디자인이 휘어져 버리는 현상 말입니다. 바로 F-세타 렌즈에서 발생하는 필연적인 왜곡 때문입니다.

이 문제를 해결하기 위해 Ezcad의 'F3 파라미터 메뉴'에 들어가 필드 왜곡 설정을 수동으로 조정해 보신 분이라면, 그것이 얼마나 끔찍한 "악몽(nightmare)" 같은 작업인지 잘 아실 겁니다. 수많은 값을 조금씩 바꿔가며 테스트를 반복하는 과정은 인내심의 한계를 시험하죠.

하지만 이 모든 어려움을 한 번에 해결해 줄 놀랍고 간단한 방법이 바로 Ezcad 안에 숨겨져 있다는 사실, 알고 계셨나요? 오늘 우리는 Ezcad에 내장된 '보정 파일(Corfile 2)' 기능의 잠재력을 최대한 활용할 수 있는 가장 놀랍고 핵심적인 팁 5가지를 파헤쳐 보겠습니다. 더 이상 왜곡과의 싸움에서 시간을 낭비하지 마세요!

--------------------------------------------------------------------------------

1. "수동 보정의 악몽"은 잊어라: 더 빠르고 쉬운 길이 있다

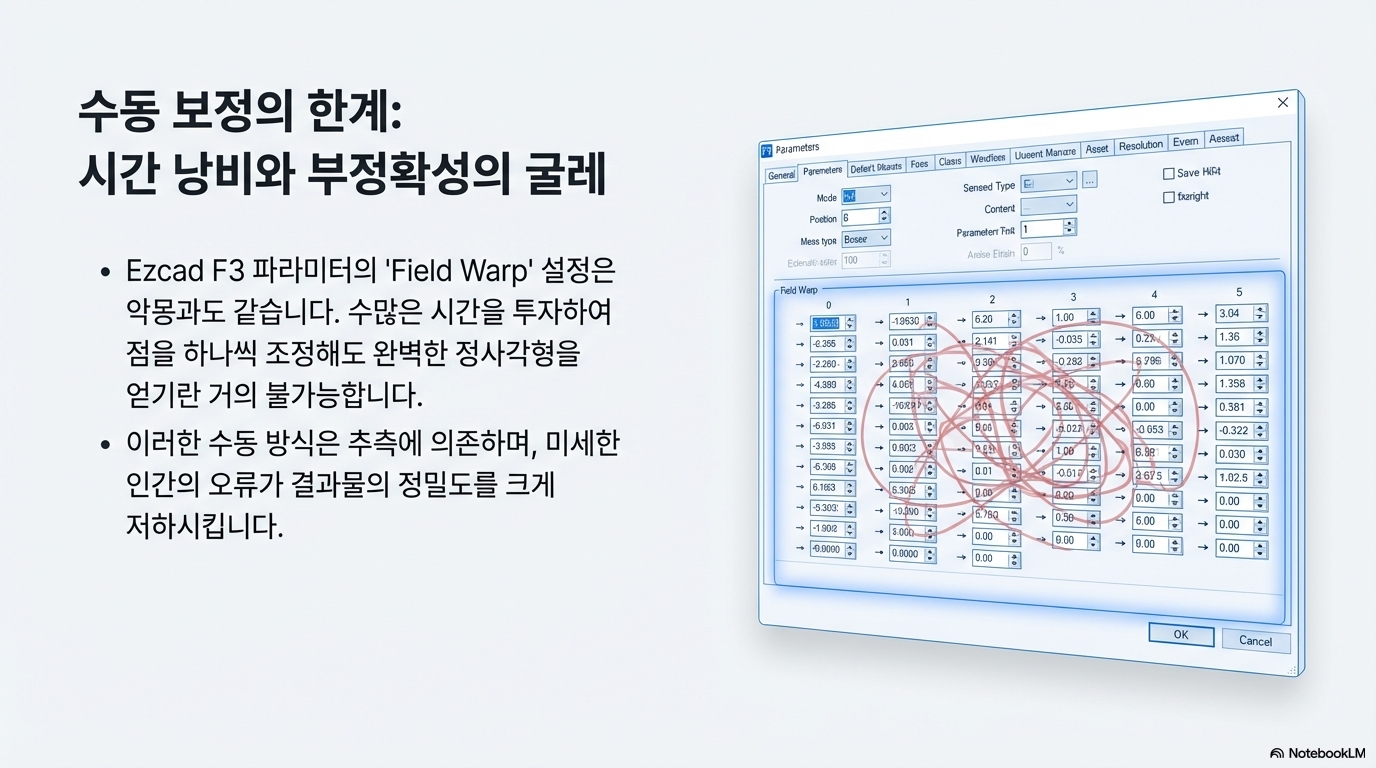

Ezcad의 F3 파라미터 메뉴를 열고 필드 왜곡 값을 하나씩 수동으로 조정하는 것은 매우 어렵고 시간이 많이 소요되는 작업입니다. 각 값을 미세하게 변경하고, 테스트 마킹을 하고, 결과를 측정하고, 다시 값을 조정하는 과정을 끝없이 반복해야 할 수도 있습니다. 이는 사용자를 쉽게 지치게 만들고, 완벽한 결과물을 얻기 전에 포기하게 만들기도 합니다.

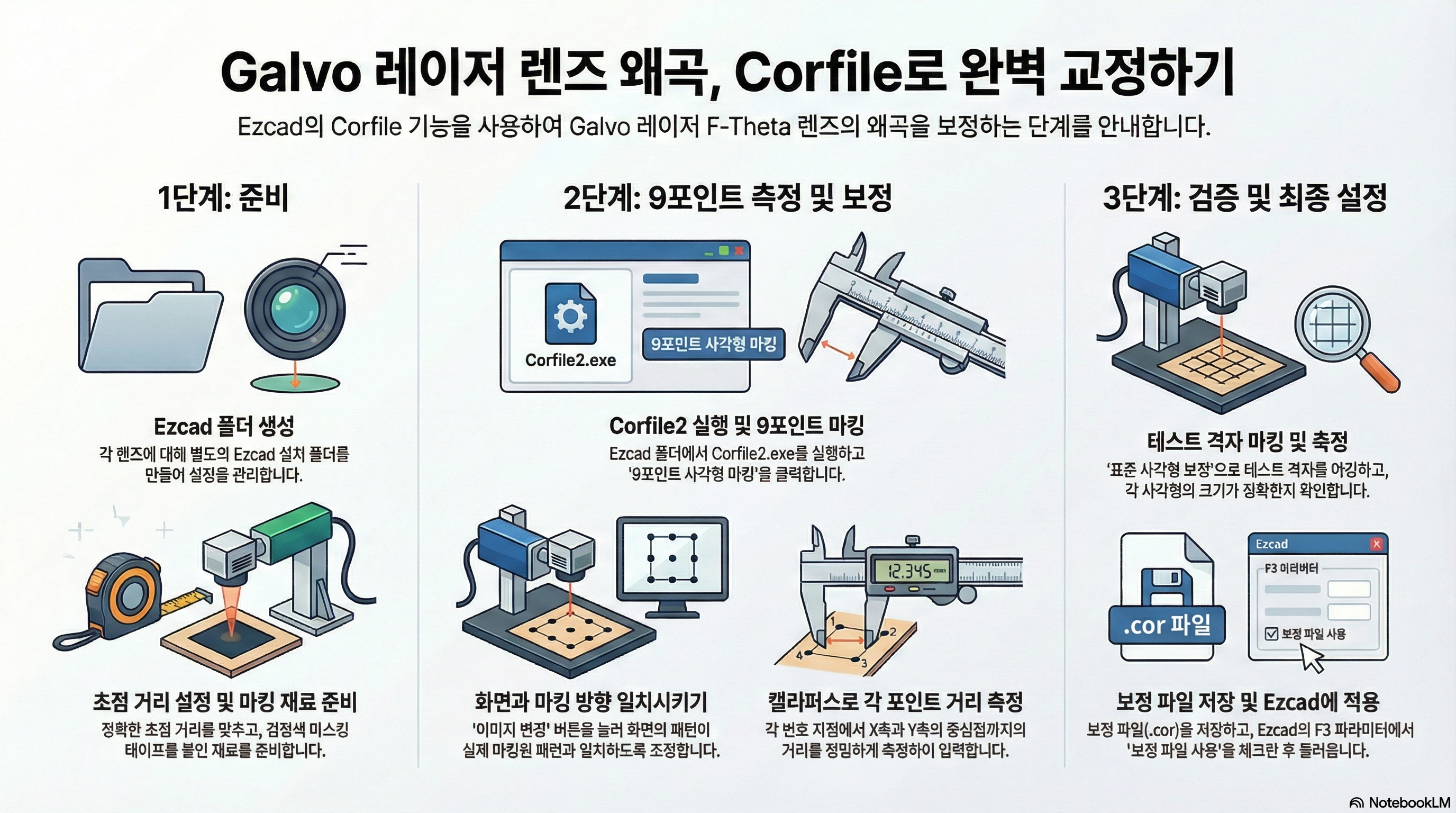

하지만 이 튜토리얼에서 다루는 Corfile 2 기능은 이 모든 과정을 극적으로 단순화합니다. 정해진 절차에 따라 9개의 점을 마킹하고, 몇 가지 거리만 측정하여 값을 입력하면, 소프트웨어가 나머지 복잡한 왜곡 계산을 모두 알아서 처리해 줍니다. 수동 보정이 몇 시간이 걸릴 수 있는 작업이라면, Corfile 2를 이용한 보정은 단 몇 분 안에 끝낼 수 있습니다.

"만약 여러분이 F3 파라미터 메뉴에서 필드 왜곡 설정을 만져본 적이 있다면, 그것이 얼마나 악몽 같은 일인지 아실 겁니다."

이것이 중요한 이유: 이 기능은 단순히 시간을 절약하는 것을 넘어, 좌절감을 유발하는 추측성 작업을 정밀한 과학적 프로세스로 바꿔줍니다. 이는 곧 작업의 일관성과 품질 향상으로 직결됩니다.

--------------------------------------------------------------------------------

2. 첨단 기술 문제의 의외의 해결사: 검정 마스킹 테이프

정밀한 레이저 보정 작업을 한다고 하면, 왠지 특수 코팅된 금속판이나 고가의 전문 재료가 필요할 것 같다는 생각을 하기 쉽습니다. 하지만 놀랍게도, 완벽한 보정 작업을 위한 최고의 준비물은 우리 주변에서 쉽게 구할 수 있는 '검정 마스킹 테이프'입니다.

아크릴, 나무, 심지어 작업 테이블 위에 직접 붙여도 상관없습니다. 검정 마스킹 테이프 위에 레이저를 마킹하면 매우 선명하고 깨끗한 흰색 선이 나타나기 때문에, 캘리퍼스로 측정하기에 아주 좋습니다. 참고로, 소스 영상에서는 카메라 녹화 시 테이프의 반사가 심해 흰색 아크릴을 사용했지만, 실제 작업 환경에서는 테이프 방식이 훌륭하게 작동한다고 강조합니다.

"모든 사람이 보정 파일을 실행할 거대한 금속판을 가지고 있지는 않지만, 누구나 검정 마스킹 테이프를 주문할 수는 있습니다... 아주 잘 작동하고, 깨끗한 선을 얻을 수 있어 보기에 매우 쉽습니다."

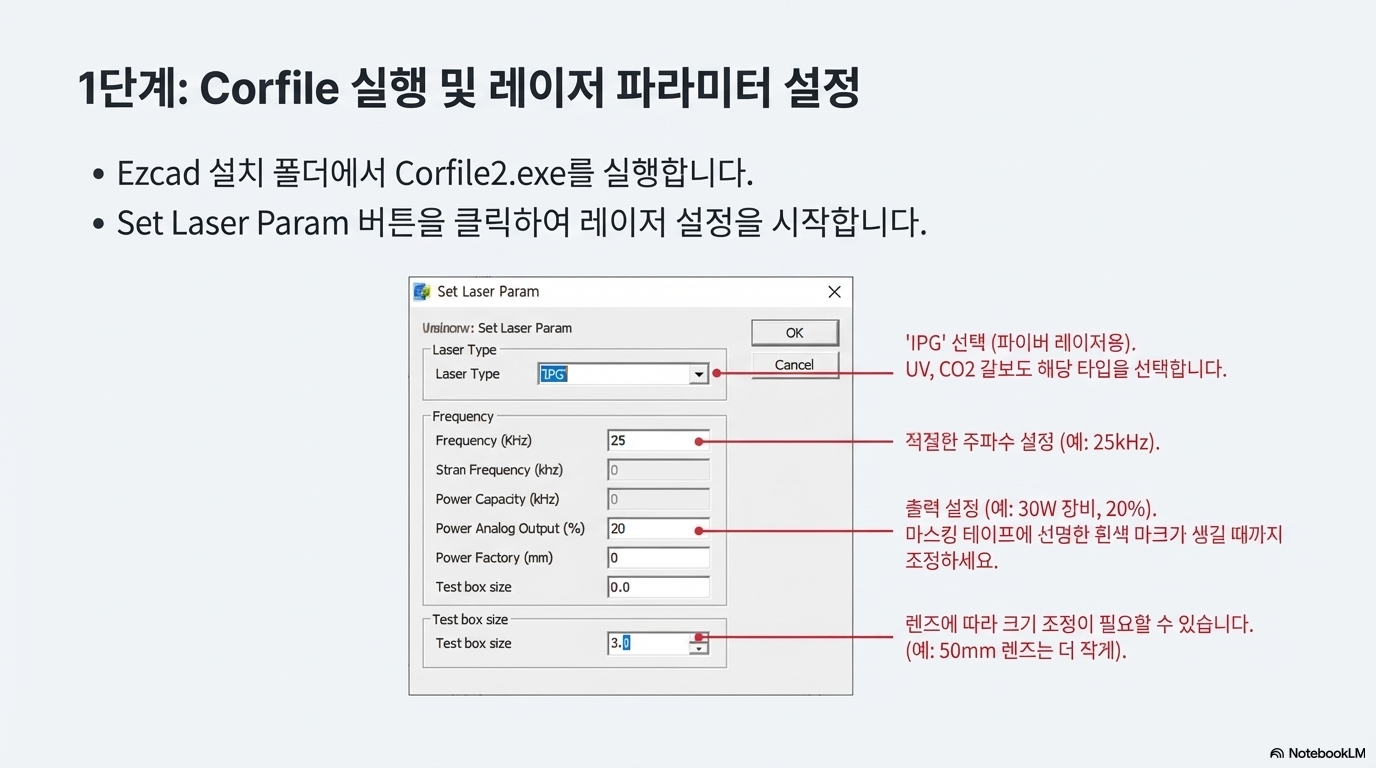

전문가 팁: 깨끗한 마킹을 위한 최적의 파워 값을 찾아보세요. 예를 들어, 30W 파이버 레이저의 경우 약 20% 파워에서 선명한 흰색 마크를 얻을 수 있었습니다. 여러분의 장비에 맞춰 이 값을 약간 조정해 보세요.

--------------------------------------------------------------------------------

3. 복잡해 보이는 측정, 핵심 원리는 '중심선'

Corfile 2 프로그램을 실행하고 9개의 점이 찍힌 측정 화면을 처음 보면, 수많은 입력 칸 때문에 매우 복잡하고 위협적으로 느껴질 수 있습니다. '1번 점의 X값', '1번 점의 Y값' 등 무엇을 어디서부터 어디까지 측정해야 할지 막막하게 느껴지기 마련입니다.

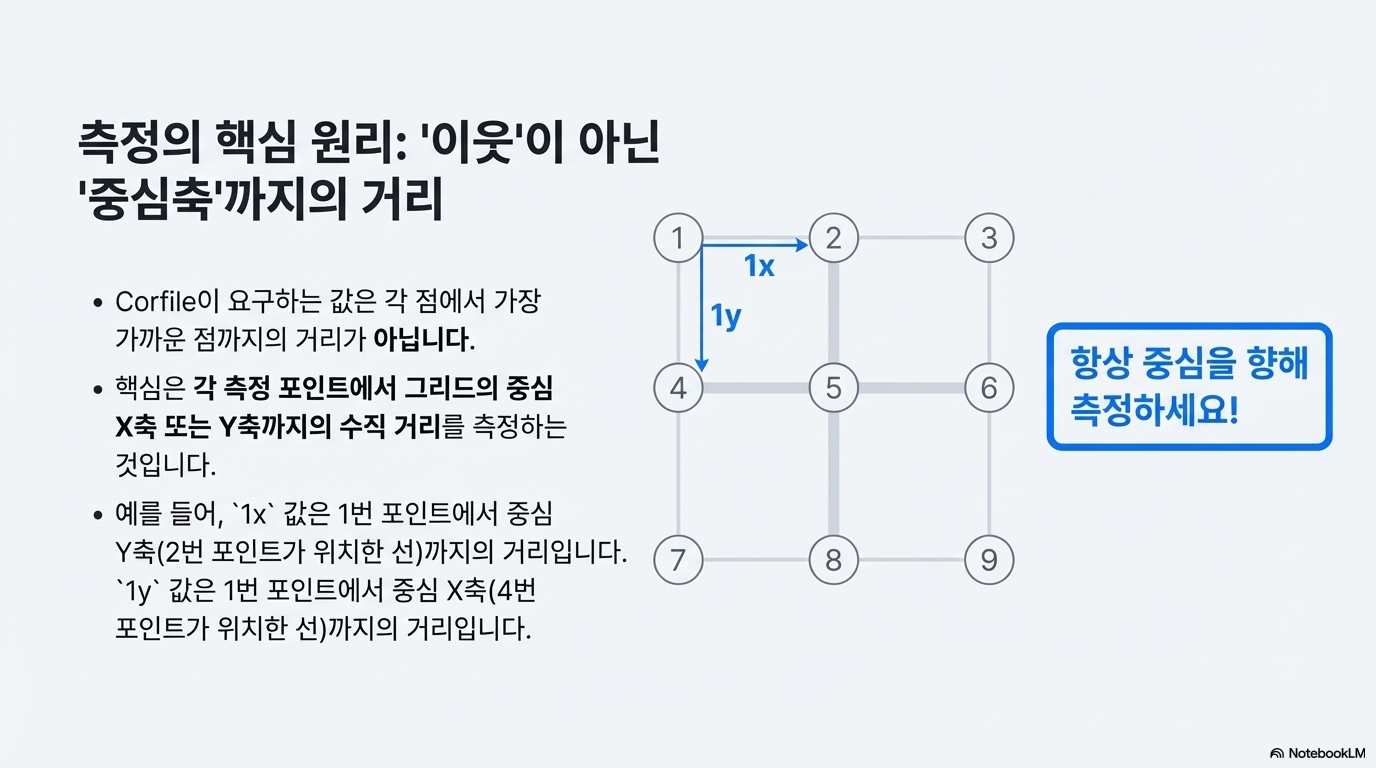

하지만 핵심 원리는 보기보다 훨씬 간단합니다. 바로 모든 측정은 고정된 기준점, 즉 '중심선(center line)'을 향해 이루어진다는 것입니다.

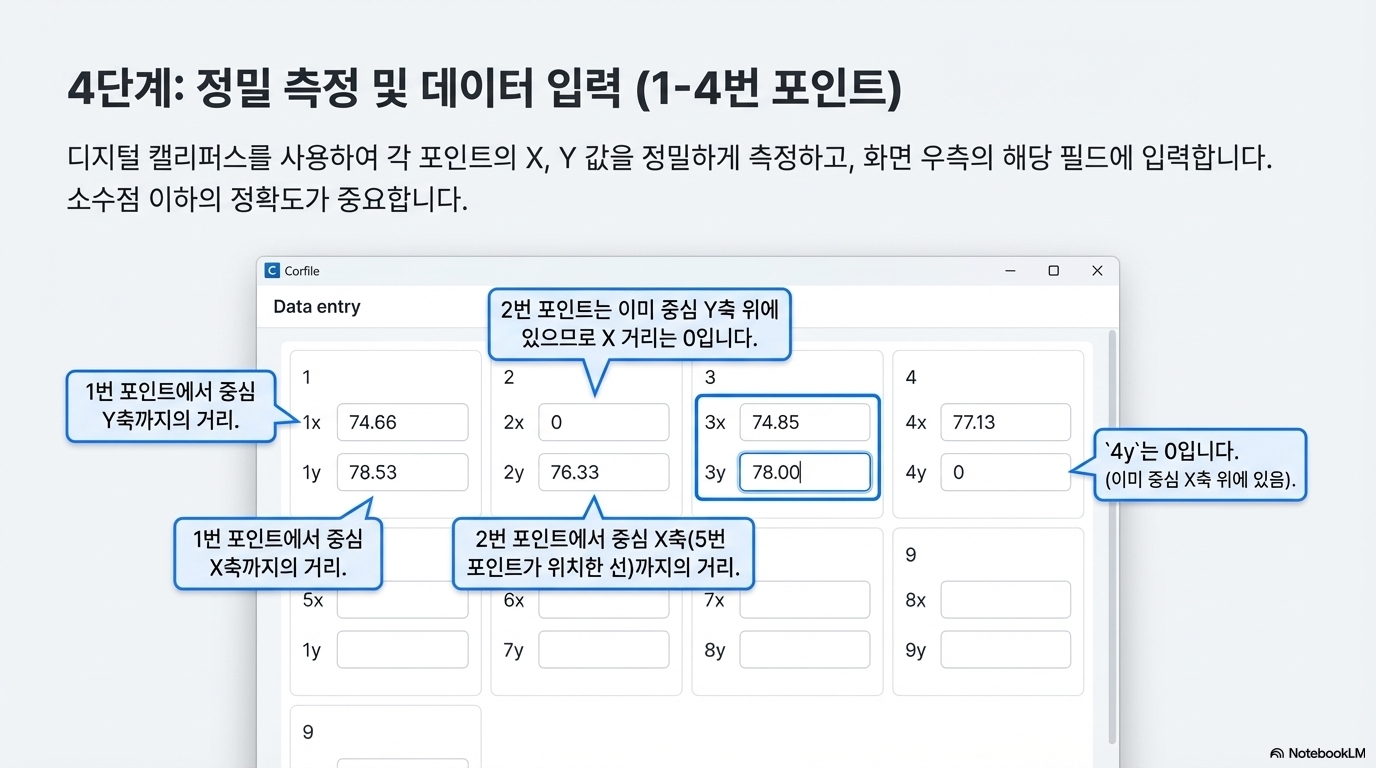

원리는 간단합니다. 모든 측정은 특정 지점에서 해당 축의 중심선까지의 거리입니다. 예를 들어:

1번 점의 X값을 얻으려면, 1번 점에서 수평으로 이동하여 수직 중심선 위에 있는 2번 점까지의 거리를 측정합니다.
1번 점의 Y값을 얻으려면, 1번 점에서 수직으로 이동하여 수평 중심선 위에 있는 4번 점까지의 거리를 측정합니다.

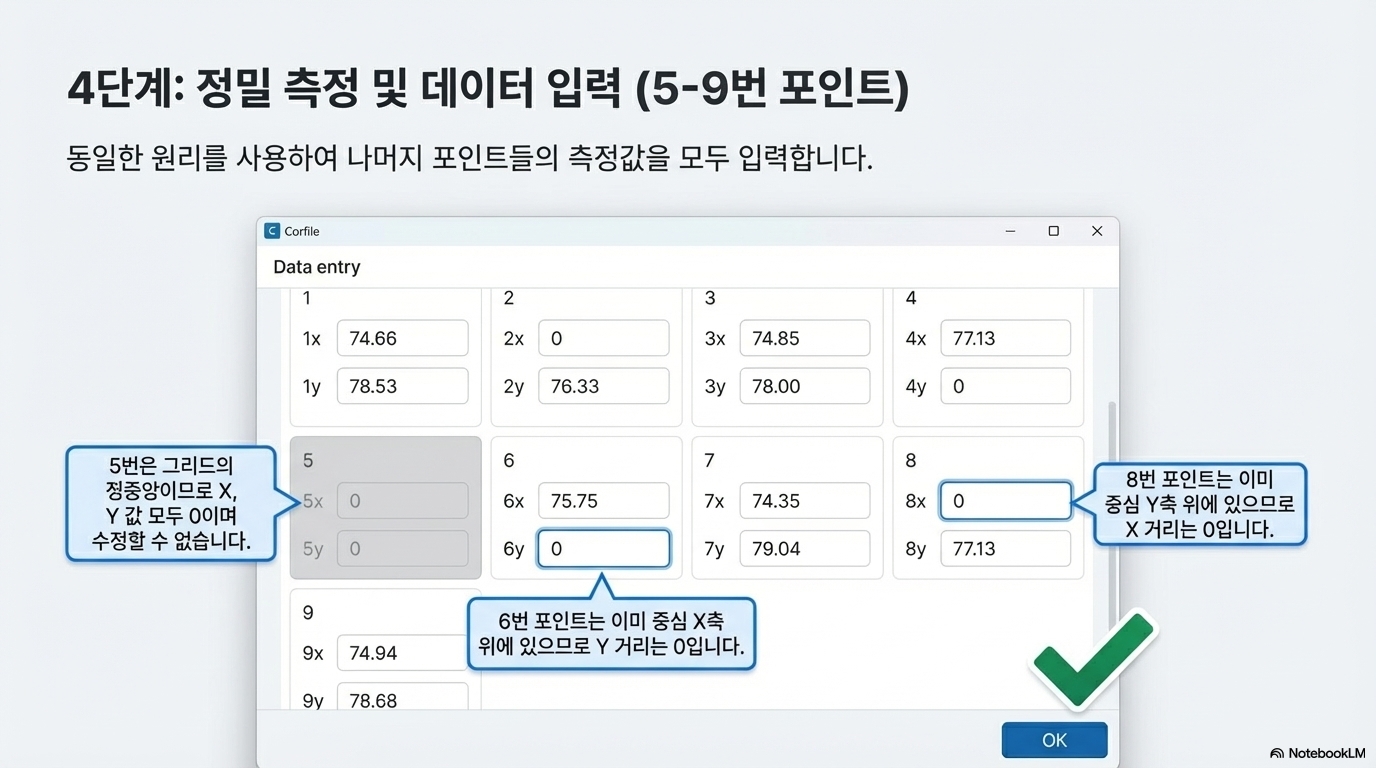

이 원칙은 모든 코너와 가장자리 점에 동일하게 적용됩니다. 이웃한 점(예: 1번에서 4번)으로 측정하는 것이 아니라, 항상 고정된 중심 축을 기준으로 측정하는 것입니다.

"저는 1번에서 2번으로 보는 것보다 1번에서 중심으로 보는 것을 더 선호합니다. 이렇게 하면 일을 정리하기가 조금 더 쉽습니다... 우리는 상자에서 상자로 측정하는 것이 아닙니다... 우리는 항상 그 중심선을 향해 측정하고 있습니다."

이것이 중요한 이유: 모든 측정을 고정된 기준선(datum)을 기준으로 하면, 측정 지점이 잘못되었을 때 발생하는 누적 오차를 방지할 수 있습니다. 이는 전체 프로세스를 더 논리적이고 오류 발생 가능성이 적게 만들어 줍니다.

--------------------------------------------------------------------------------

4. 화면과 결과물이 다르다고? '이미지 변경' 버튼 하나면 끝

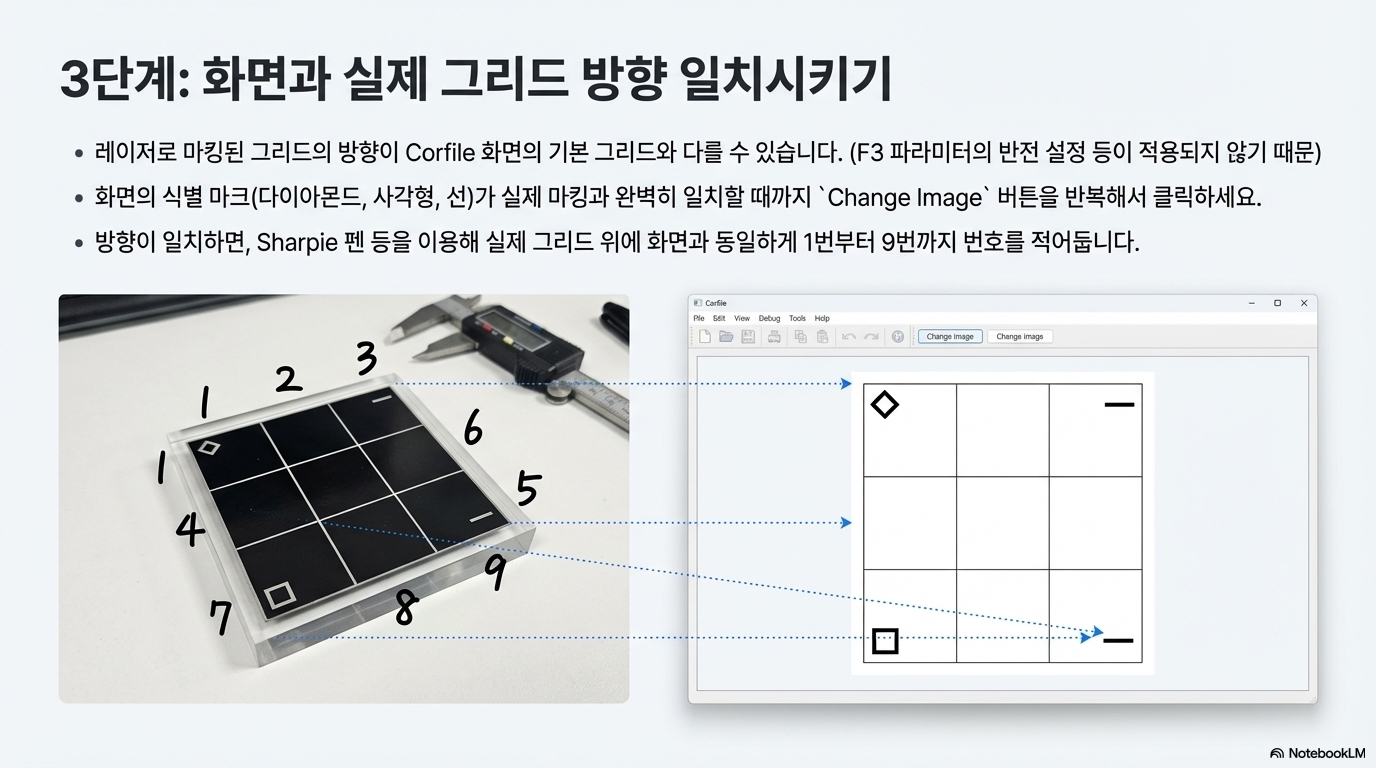

보정을 위해 9개의 점으로 이루어진 테스트 패턴을 마킹했을 때, 많은 사용자들이 당황하는 순간이 있습니다. 레이저로 새겨진 패턴의 방향(예: 다이아몬드 심볼이 왼쪽 위에 있는지, 오른쪽 아래에 있는지)이 Corfile 2 소프트웨어 화면에 표시된 방향과 일치하지 않는 경우입니다.

이 문제가 발생하면 복잡한 설정 오류를 의심하며 시간을 허비하기 쉽지만, 해결책은 놀라울 정도로 간단합니다. Corfile 2 화면에 있는 '이미지 변경(Change Image)' 버튼을 클릭하기만 하면 됩니다. 이 버튼을 누를 때마다 화면 속 패턴의 방향이 회전하므로, 실제 마킹된 결과물과 화면의 방향이 완벽하게 일치할 때까지 여러 번 클릭하면 됩니다.

이것이 중요한 이유: 이 문제가 발생하는 근본적인 원인은 Corfile 2가 Ezcad의 F3 파라미터 설정을 상속받지 않는 독립적인 응용 프로그램이기 때문입니다. 즉, 여러분이 Ezcad에서 설정한 갈보 반전(galvo inversions)과 같은 값들이 Corfile 2에는 적용되지 않는 것입니다. 이 사실을 이해하면, 단순한 버튼 클릭이 왜 이 문제의 정확한 해결책인지 명확히 알 수 있습니다.

--------------------------------------------------------------------------------

5. 모든 계산은 컴퓨터에게: 추측과 실수는 이제 그만

모든 측정을 마치고 값을 입력했다면, 이제 저장(Save) 버튼을 눌러 보정 파일(.cor)을 생성할 차례입니다. 하지만 이 파일을 Ezcad에 바로 적용하기 전에, 반드시 거쳐야 할 매우 중요한 검증 단계가 있습니다.

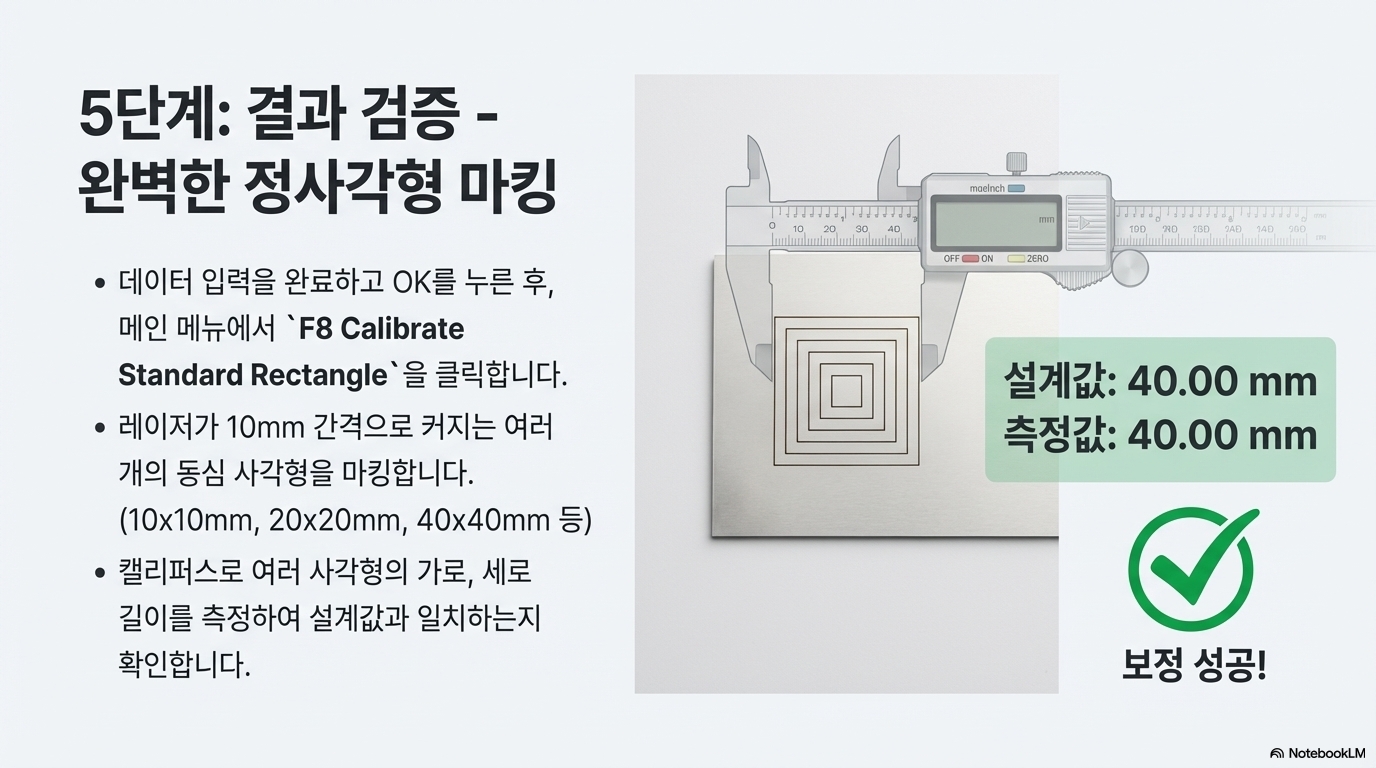

Corfile 2 창에서 "f8 calibrate standard rectangle" 버튼을 클릭하십시오. 이 기능은 여러분의 테스트 재료 위에 10mm, 20mm, 30mm 등 정확한 치수의 동심 사각형들을 마킹합니다. 캘리퍼스를 사용하여 이 사각형들의 실제 크기를 측정해 보세요. 100mm로 마킹된 사각형이 실제로 100mm에 가깝게 측정된다면, 여러분의 보정 파일이 정확하다는 것을 의미합니다. 이 검증을 통해 확신을 갖고 다음 단계로 넘어갈 수 있습니다.

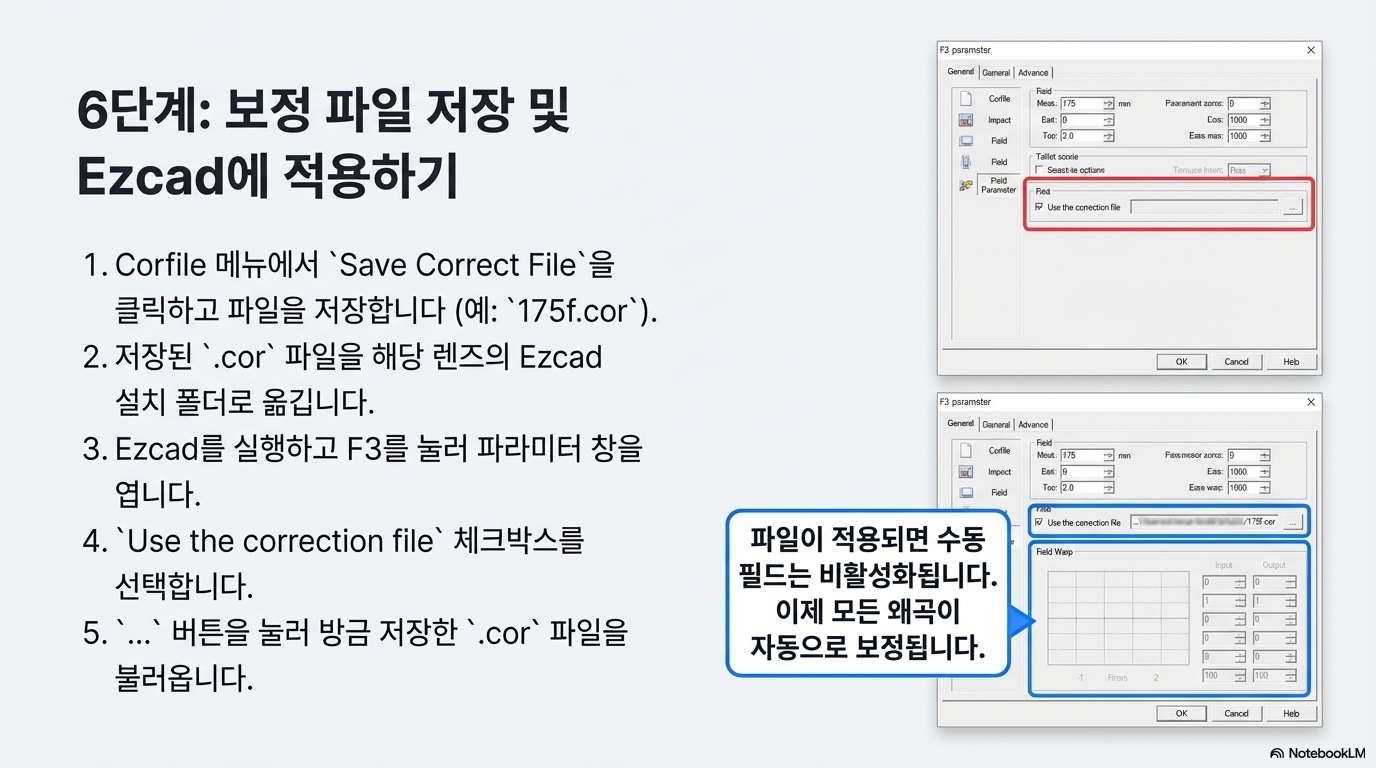

검증이 끝났다면, Ezcad F3 파라미터 메뉴에서 "Use the correction file(보정 파일 사용)" 옵션을 체크하고 저장한 파일을 선택하면 모든 과정이 끝납니다. 이때 주목해야 할 점은, 보정 파일을 불러오는 순간 기존의 모든 수동 보정 값 입력 칸들이 비활성화(회색으로 변함)된다는 것입니다. 이제부터 모든 복잡한 왜곡 보정 계산은 컴퓨터가 알아서 처리합니다.

"이것은 여러분이 해야 할 모든 추측과 확인 작업을 제거하고, 그 추측과 확인에 따르는 모든 인간적인 실수를 없애줍니다. 컴퓨터가 계산을 하도록 하고 엄청난 시간을 절약하세요."

이것이 중요한 이유: 이 자동화된 프로세스는 사용자의 추측에 의존하던 작업을 없애고, 그 과정에서 발생할 수 있는 사람의 실수(human error)를 원천적으로 차단합니다. 결과적으로, 비교할 수 없을 만큼 정확하고 극적으로 빠른 보정이 가능해집니다.

--------------------------------------------------------------------------------

결론 (Conclusion)

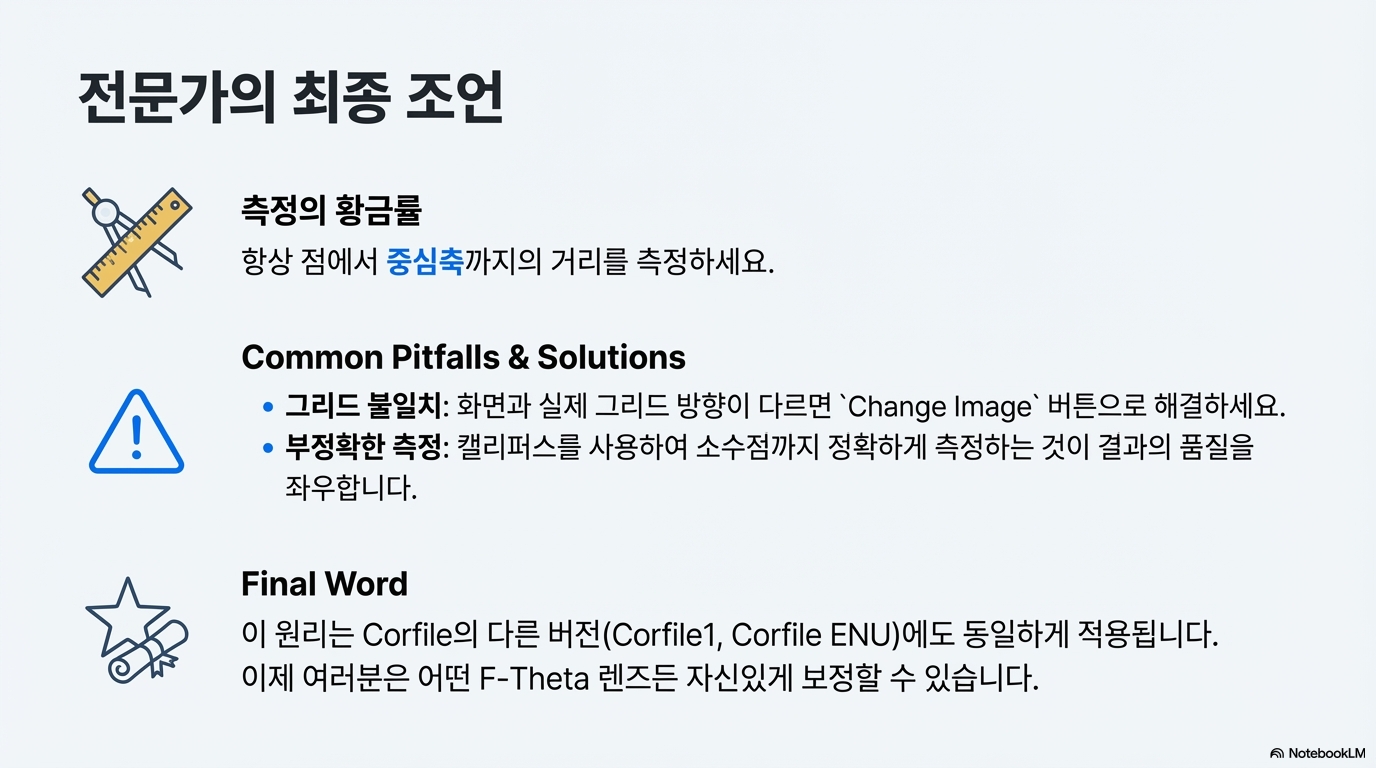

Ezcad의 Corfile 2 기능은 단순히 숨겨진 기술적인 도구가 아닙니다. 그것은 복잡하고 좌절감을 주던 렌즈 왜곡 보정 작업을, 누구나 할 수 있는 정확하고 체계적인 프로세스로 바꿔주는 강력한 해결책입니다. 검정 마스킹 테이프라는 의외의 준비물부터 '중심선'이라는 간단한 측정 원리까지, 우리는 오늘 복잡함 속에 숨겨진 단순함의 힘을 확인했습니다.

오늘 배운 것처럼, 올바른 지식만 있다면 우리가 '복잡하다'고 생각했던 레이저 작업 중 또 어떤 것들을 단순화할 수 있을까요? 이 질문을 마음에 품고 여러분의 레이저 여정을 계속 이어나가시길 바랍니다.
