텀블러 각인, 매번 실패하시나요? 전문가들이 절대 놓치지 않는 4가지 핵심 비법

로터리 레이저 각인을 사용하여 텀블러나 컵에 멋진 디자인을 새기려 할 때, 기대와는 다른 결과물에 실망한 적이 있으신가요? 그래픽이 한쪽으로 찌그러지거나, 라인이 미세하게 어긋나고, 전체적으로 선명하지 못한 문제들은 많은 이들이 겪는 흔한 어려움입니다. 하지만 이런 문제들은 대부분 몇 가지 핵심 원리를 놓치고 있기 때문에 발생합니다.

이 글에서는 단순히 설정을 나열하는 것을 넘어, 많은 이들이 간과하는 물리적 원리와 기계적 특성에 기반한 네 가지 핵심 원칙을 제시합니다. 이것이 바로 전문가의 결과물과 아마추어의 결과물을 가르는 결정적인 차이점입니다.

--------------------------------------------------------------------------------

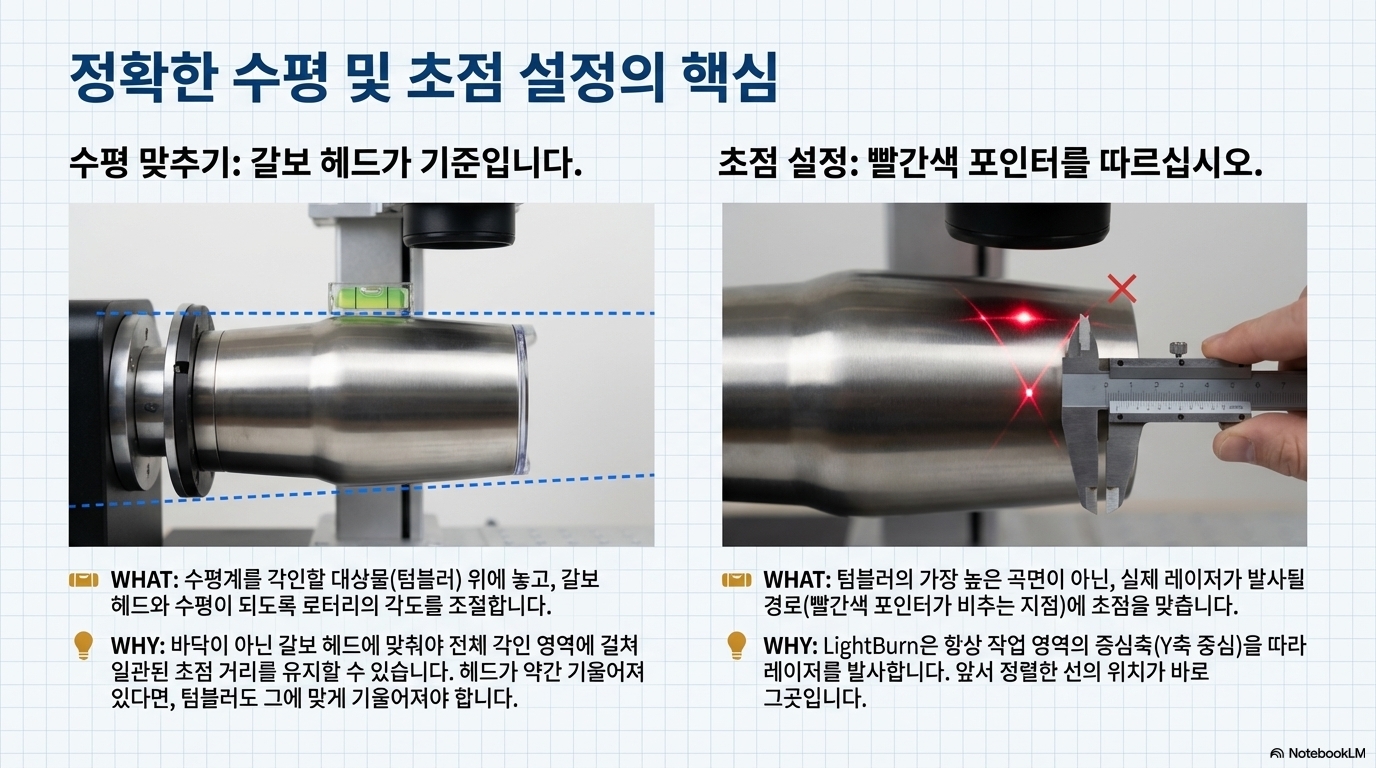

1. 수평 맞추기의 역설: 바닥이 아닌, 레이저 헤드에 맞춰라

대부분의 사람들은 로터리 각인을 시작할 때, 수평계를 이용해 텀블러를 작업대 바닥과 완벽하게 수평으로 맞추려고 노력합니다. 이것은 매우 상식적인 접근처럼 보이지만, 사실은 가장 흔한 오해 중 하나입니다.

올바른 방법은 텀블러를 지면이 아닌 갈보(Galvo) 헤드에 맞춰 수평을 잡는 것입니다. 만약 여러분의 레이저 갈보 헤드가 미세하게 기울어져 있다면, 텀블러 역시 그 각도에 맞춰 똑같이 기울어져야 합니다. 갈보 헤드와 텀블러 표면이 완벽히 평행하지 않으면, 텀블러가 회전함에 따라 레이저 빔의 초점 거리가 미세하게 계속 변하게 됩니다. 이는 마치 초점이 맞지 않는 사진처럼, 각인된 선의 일부는 선명하고 일부는 흐릿하게 만드는 주된 원인이 됩니다.

"...we're not leveling to ground here we're leveling to the galvo head so if the galvo head is slightly off your tumbler should be slightly off as well."

--------------------------------------------------------------------------------

2. 초점의 함정: 컵의 정점이 아닌, 레이저의 경로를 따라가라

둥근 텀블러에 초점을 맞출 때, 자연스럽게 곡면의 가장 높은 지점, 즉 정점에 초점을 맞춰야 한다고 생각하기 쉽습니다. 하지만 이 또한 결과물의 선명도를 떨어뜨리는 함정입니다.

정확한 초점은 텀블러의 가장 높은 지점이 아니라, 레이저가 실제로 발사되는 경로의 중심에 맞춰야 합니다. LightBurn과 같은 소프트웨어는 일반적으로 Y축의 중심선을 따라 레이저를 발사하도록 설정되어 있습니다. 따라서 각인될 그래픽의 중심이나 텀블러의 물리적 정점이 아닌, 레이저의 가이드 라이트(빨간색 점)가 비추는 바로 그 지점에 초점을 맞춰야만 전체 각인 영역에서 선명하고 일관된 품질을 얻을 수 있습니다.

"...make sure that you're focusing to the center of the galvo head or wherever your red light is pointing because ultimately that's where the laser is going to be firing and hitting the cup even if it's not the center of your graphic."

--------------------------------------------------------------------------------

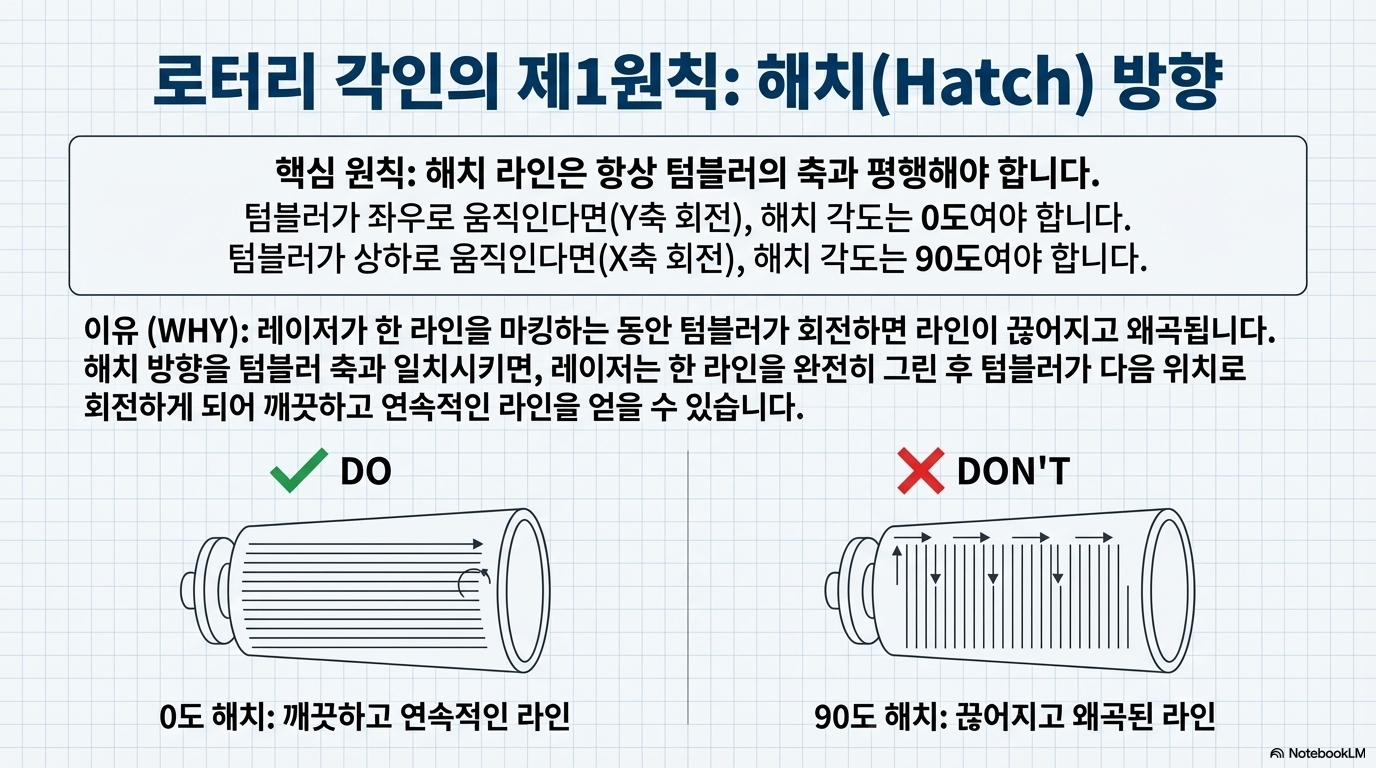

3. 해칭의 절대 법칙: 각인 선은 오직 한 방향으로만 그려라

해칭(Hatch)은 그래픽의 내부를 채우는 미세한 선들을 의미하며, 로터리 각인에서는 이 해칭 설정이 품질을 좌우하는 매우 중요한 요소입니다.

로터리 각인에는 '절대 법칙'이 하나 있습니다. 바로 해칭 선의 방향이 반드시 텀블러가 회전하는 축과 평행해야 한다는 것입니다. 예를 들어, 텀블러가 작업대에 좌우로 길게 놓여 있다면 해칭 각도는 0도가 되어야 하고, 위아래 방향으로 놓여 있다면 90도가 되어야 합니다.

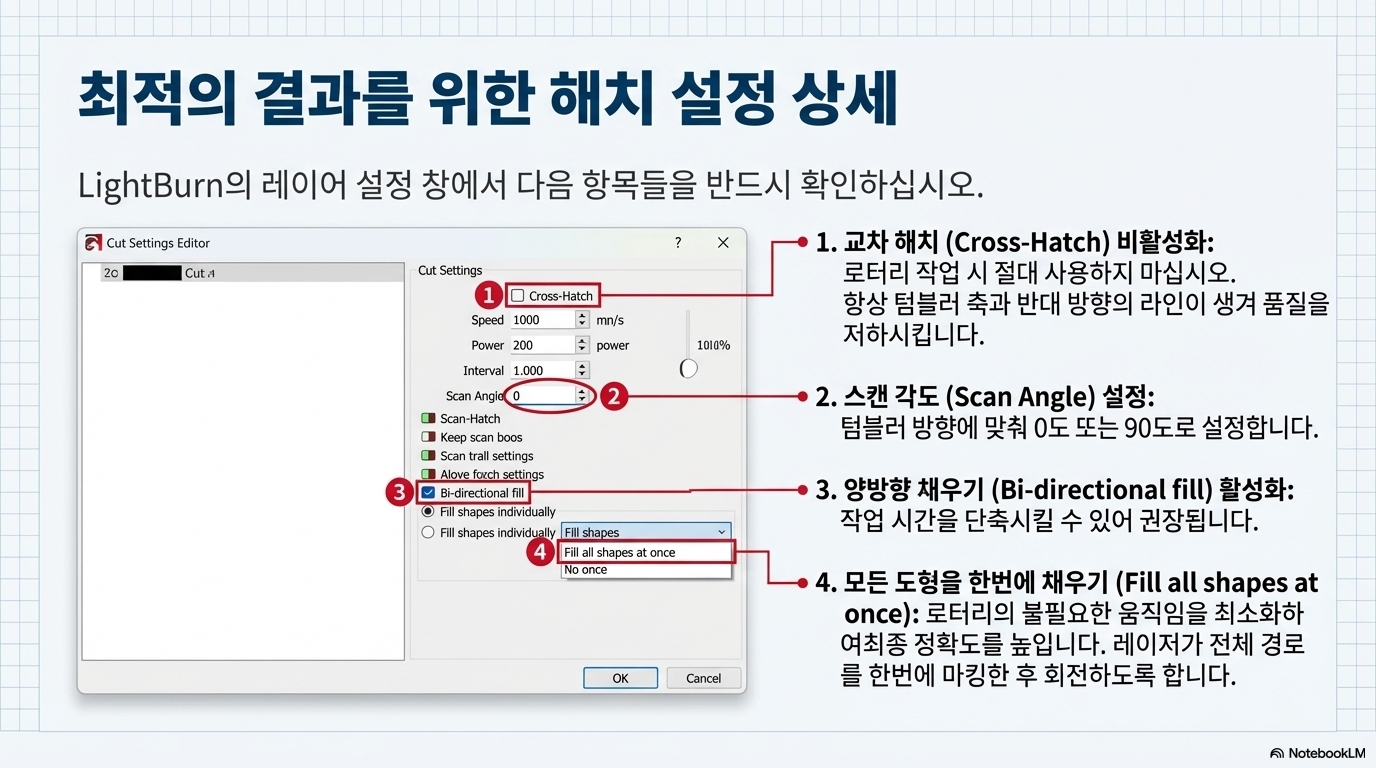

이 법칙을 어기고 축과 수직인 방향으로 해칭을 설정하면 어떻게 될까요? 이것은 마치 종이를 옆으로 조금씩 움직이면서 세로줄을 그리려는 것과 같습니다. 각 세로 선분 사이에 미세한 단차가 생겨 결국은 매끄러운 선이 아닌 톱니 모양의 거친 선이 그려집니다. 로터리 각인도 마찬가지입니다. 회전(옆으로 움직임)과 수직 각인(세로줄)이 동시에 일어날 때, 선은 필연적으로 깨져 보입니다. 추가적으로, 소프트웨어 설정에서 '모든 모양을 한 번에 채우기(fill all shapes at once)' 옵션을 활성화하면 불필요한 회전 움직임을 최소화하여 각인의 정확도를 더욱 높일 수 있습니다.

--------------------------------------------------------------------------------

4. '회전당 스텝 수'의 비밀: 기계의 DIP 스위치에서 정답을 찾아라

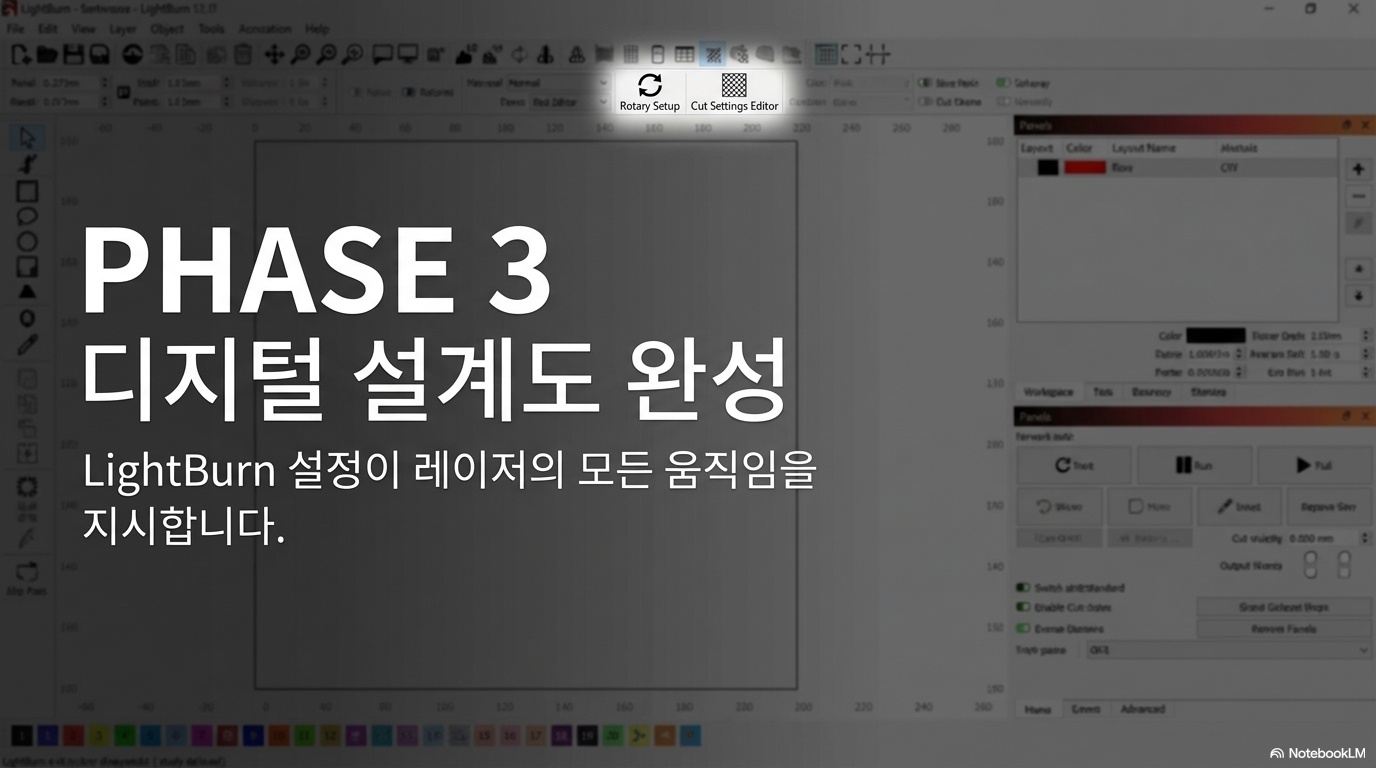

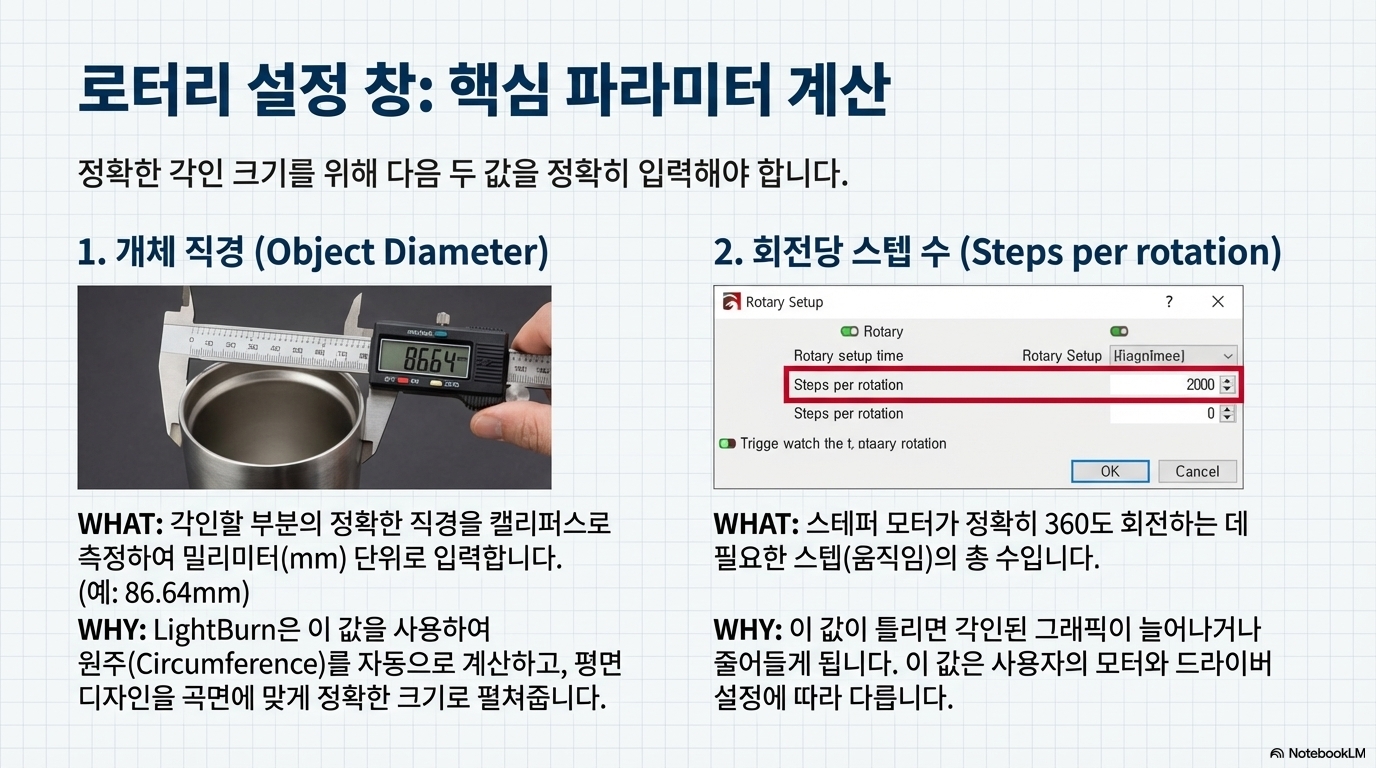

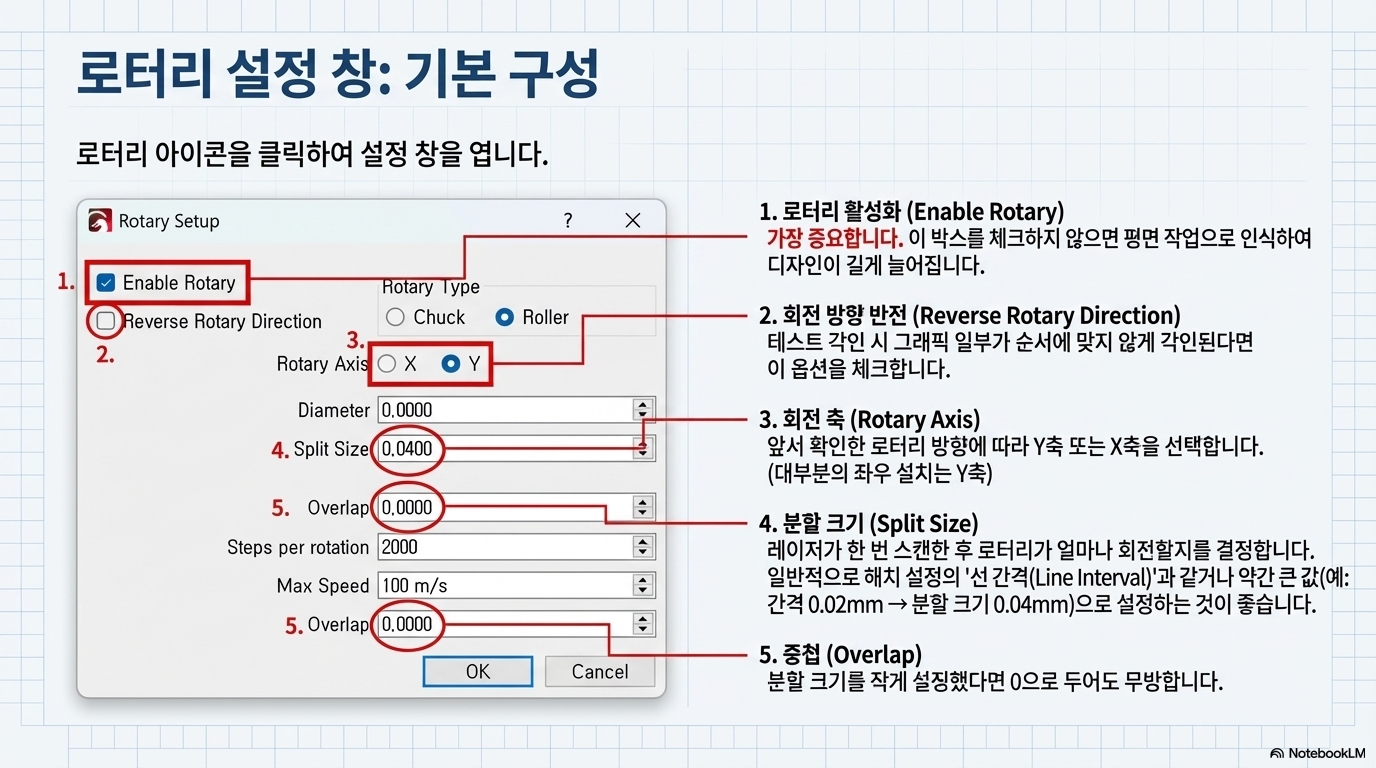

LightBurn의 로터리 설정 메뉴에 있는 '회전당 스텝 수(Steps per rotation)' 값은 많은 사용자들을 혼란스럽게 만드는 항목입니다. 많은 이들이 6400, 12800과 같은 일반적인 값을 추측해서 입력하지만, 이는 부정확한 각인의 주된 원인이 됩니다.

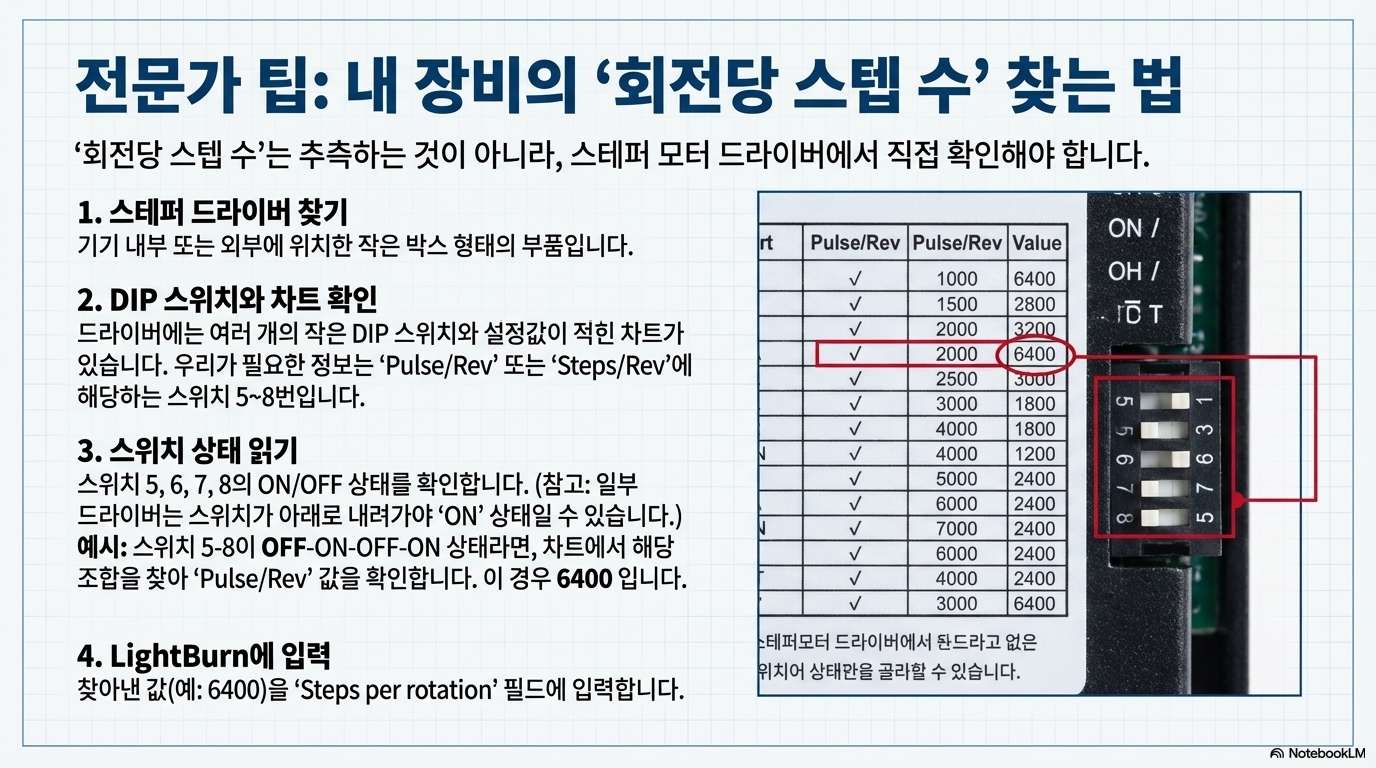

이 값은 추측하는 것이 아니라, 여러분의 레이저 장비에 장착된 스테퍼 드라이버(stepper driver)에서 직접 찾아야 하는 정확한 값입니다. 스테퍼 드라이버를 살펴보면, 여러 개의 작은 딥 스위치(DIP switches)라고 불리는, 손톱만 한 크기의 ON/OFF 전환 스위치들과 그 설정값을 설명하는 표가 인쇄되어 있습니다. 복잡해 보이지만, 단순히 스위치의 패턴을 표와 맞춰보는 간단한 작업입니다.

예를 들어, 표에서 '펄스/회전(pulse/rev)' 항목을 찾고, 스위치 5번부터 8번까지의 ON/OFF 상태를 확인합니다. 만약 스위치 상태가 off-on-off-on 이라면, 표에서 이 조합에 해당하는 값이 6400임을 찾을 수 있습니다. 만약 이 값이 틀리면, 소프트웨어가 '정확히 360도 회전하라'고 명령해도 실제 로터리는 355도나 365도를 회전하게 됩니다. 그 결과, 원형으로 이어져야 할 디자인의 끝과 시작이 서로 만나지 않거나 겹치게 되고, 전체 그래픽이 의도보다 길게 늘어지거나 짧게 압축되는 치명적인 왜곡이 발생합니다.

--------------------------------------------------------------------------------

결론: 디테일이 전문가를 만든다

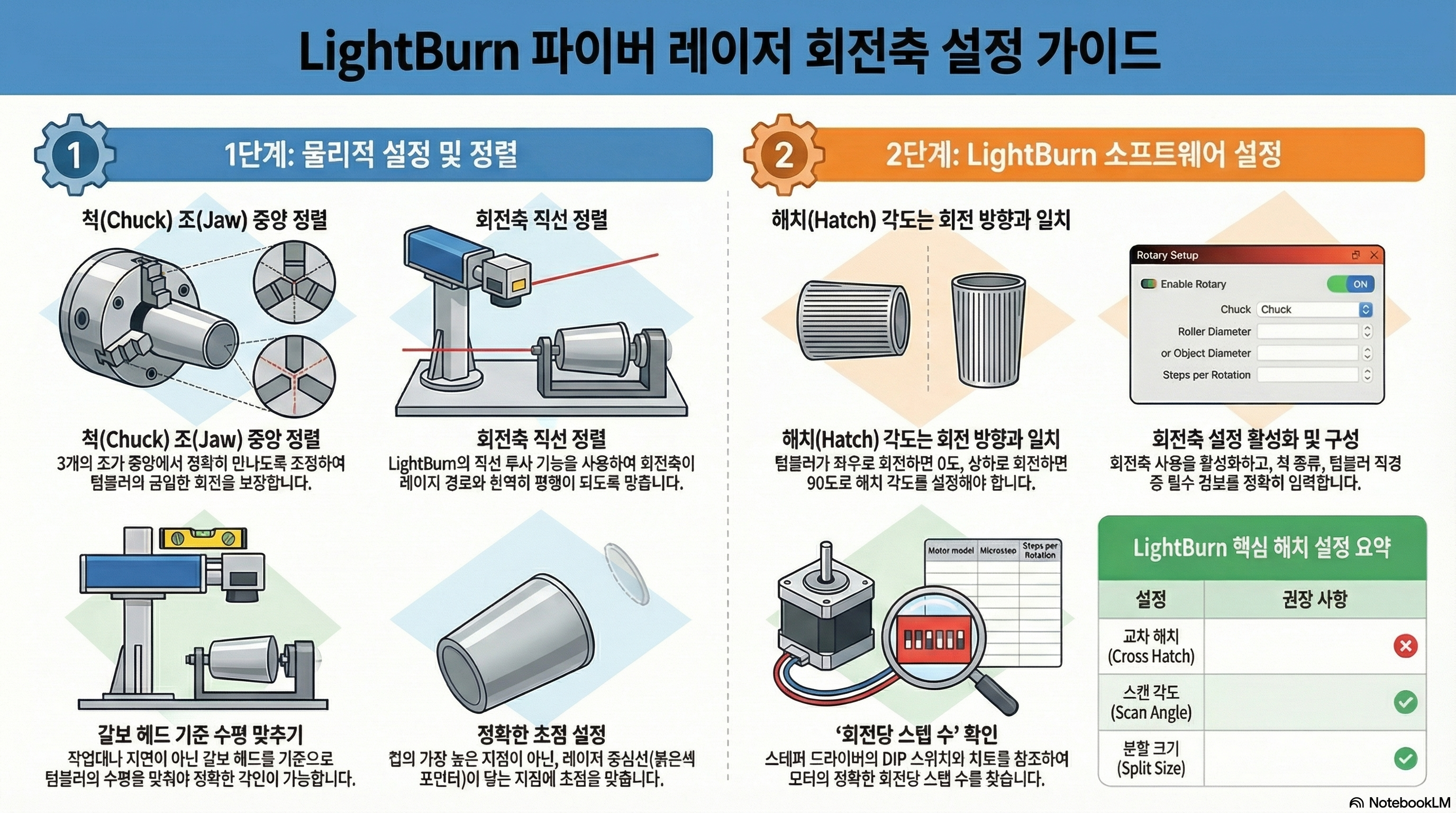

지금까지 살펴본 네 가지 팁—레이저 헤드 기준의 수평 맞추기, 레이저 경로 중심의 초점 설정, 회전축과 평행한 해칭 방향, 그리고 DIP 스위치를 통한 정확한 스텝 수 설정—은 사소해 보일 수 있지만, 최종 결과물의 품질을 극적으로 변화시키는 전문가들의 핵심 노하우입니다.

이러한 디테일들은 단순한 '설정값'이 아니라, 레이저와 회전하는 대상물 사이의 물리적 상호작용을 깊이 이해하고 제어하는 과정입니다. 이 원리를 이해하는 순간, 여러분은 단순히 기계를 '사용'하는 것을 넘어 기계를 '지배'하게 될 것입니다.

여러분의 작업 과정에서 '당연하다'고 여겼던 다른 단계들 중, 다시 한번 점검해 볼 만한 것은 무엇이 있을까요?
