5-1. 템플릿 메이커로 종이박스 만들기



템플릿 메이커는 종이를 자르기 위한 도안을 만들어주는 사이트이다.

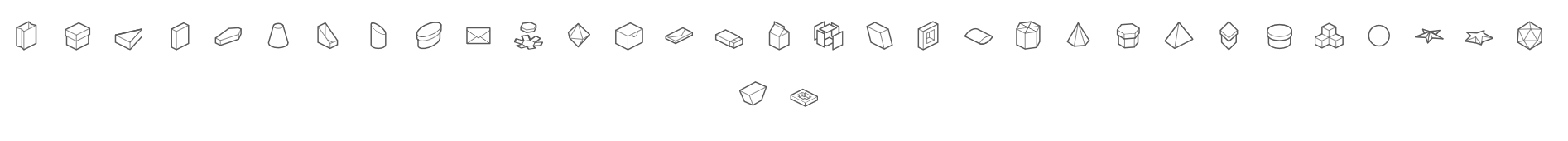

제목 아래에는 그림과 같은 템플릿이 있고 여기서 만들고자 하는 템플릿을 고른다.



템플릿을 클릭한 다음 원하는 수치를 입력하고 CREATE를 클릭하면 도안을 생성할 수 있다. 더이상 편집을 하지 않는다면 RDWorks가 지원하는 확장자인 DXF로 바꿔 저장하면 바로 사용할 수 있다.

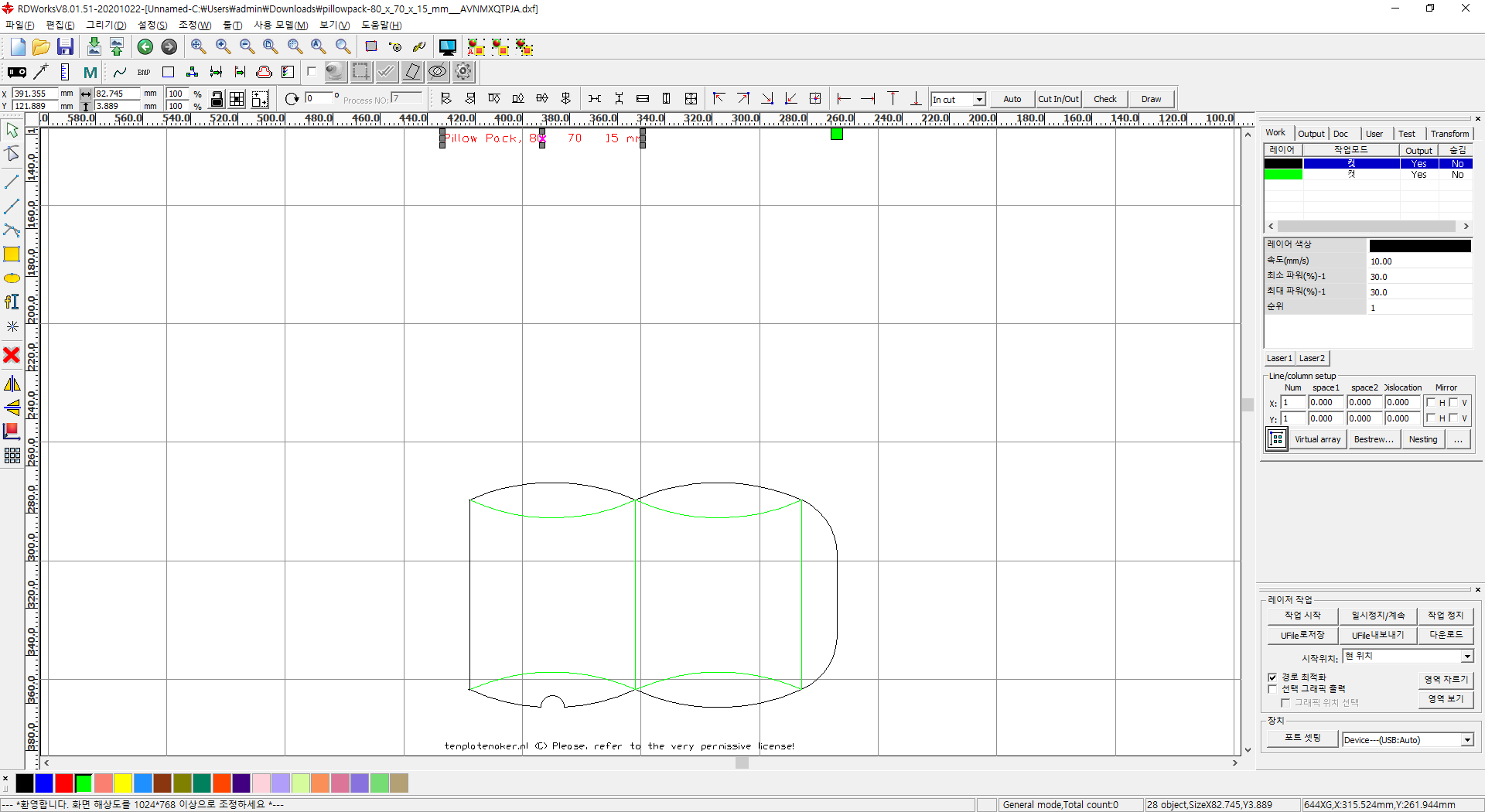

CREATE를 클릭하여 파일로 저장한 다음 RDWorks에서 가져오기(import명령)을 이용하여 불러온다.

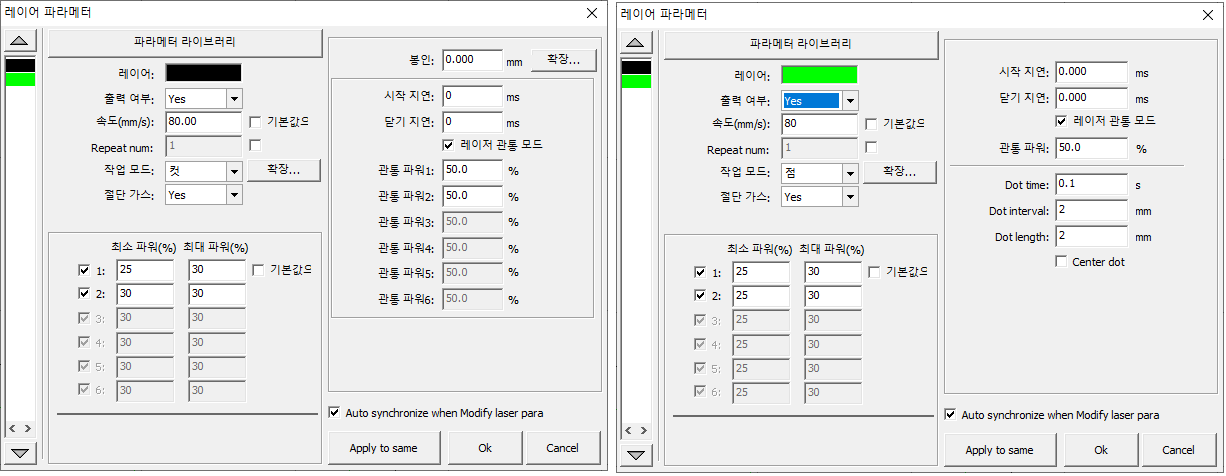

위 아래 부분의 쓸모없는 글자를 지운 다음, 잘려질 부분과 접혀질 부분을 다른 색으로 지정한다. 잘려질 부분은 컷, 접혀질 부분은 점, 으로 지정한다.

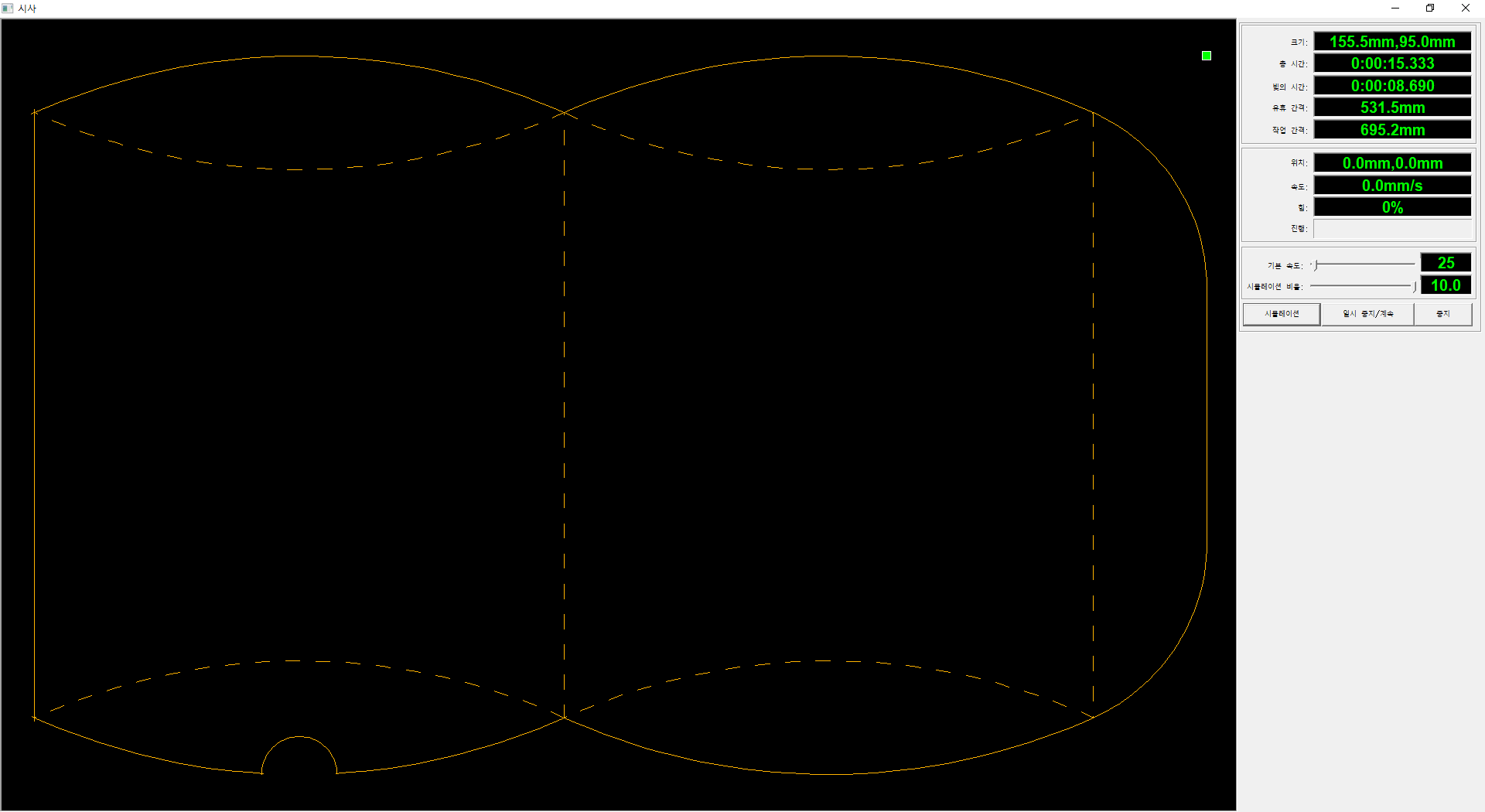

미리보기를 이용해서 확인한 다음 기계로 전송한다.
