레이저 각인, DPI가 높을수록 좋을까?

RDWorks 실험에서 얻은 의외의 사실 3가지

서론: 상식을 뒤엎는 발견

디지털 이미지의 세계에서 '높은 해상도(DPI)는 곧 좋은 품질'이라는 공식은 거의 상식처럼 통용됩니다. 우리는 더 선명한 사진과 프린트를 얻기 위해 항상 더 높은 DPI 값을 추구하죠. 하지만 이 상식이 레이저로 재료를 태우고 깎아내는 물리적인 '각인' 작업에서도 똑같이 적용될까요? RDWorks Learning Lab에서 진행한 한 흥미로운 실험은 이 가정을 시험해 볼 완벽한 기회를 제공했고, 그 과정에서 저조차도 유익하다고 느낀 몇 가지 놀라운 사실을 밝혀냈습니다.

--------------------------------------------------------------------------------

1. 최고의 해상도는 '소프트웨어'가 아닌 '물리적 현실'이 결정한다

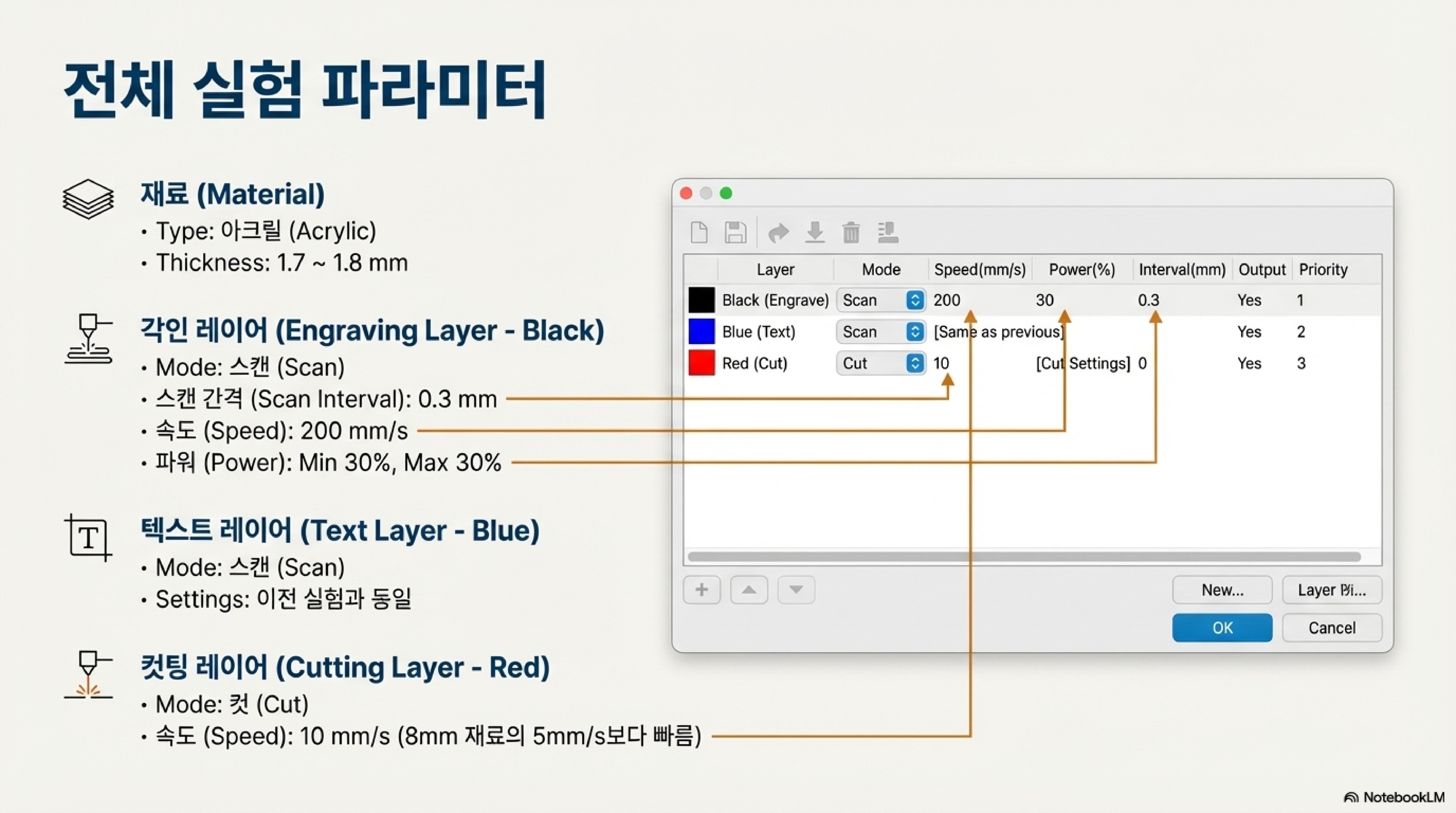

실험의 첫 번째 발견은 소프트웨어의 기본 설정이 항상 최선은 아니라는 점이었습니다. 실험자는 왜 소프트웨어가 기본값으로 제공하는 1024 DPI 설정이 비효율적이라고 생각했을까요? 그 이유는 바로 '물리적 제약'에 있었습니다. 그는 1.7mm 두께의 아크릴에 각인을 진행하며, 레이저가 한 줄을 각인하고 다음 줄로 넘어가는 '스캔 라인 간격'을 0.3mm로 설정했습니다.

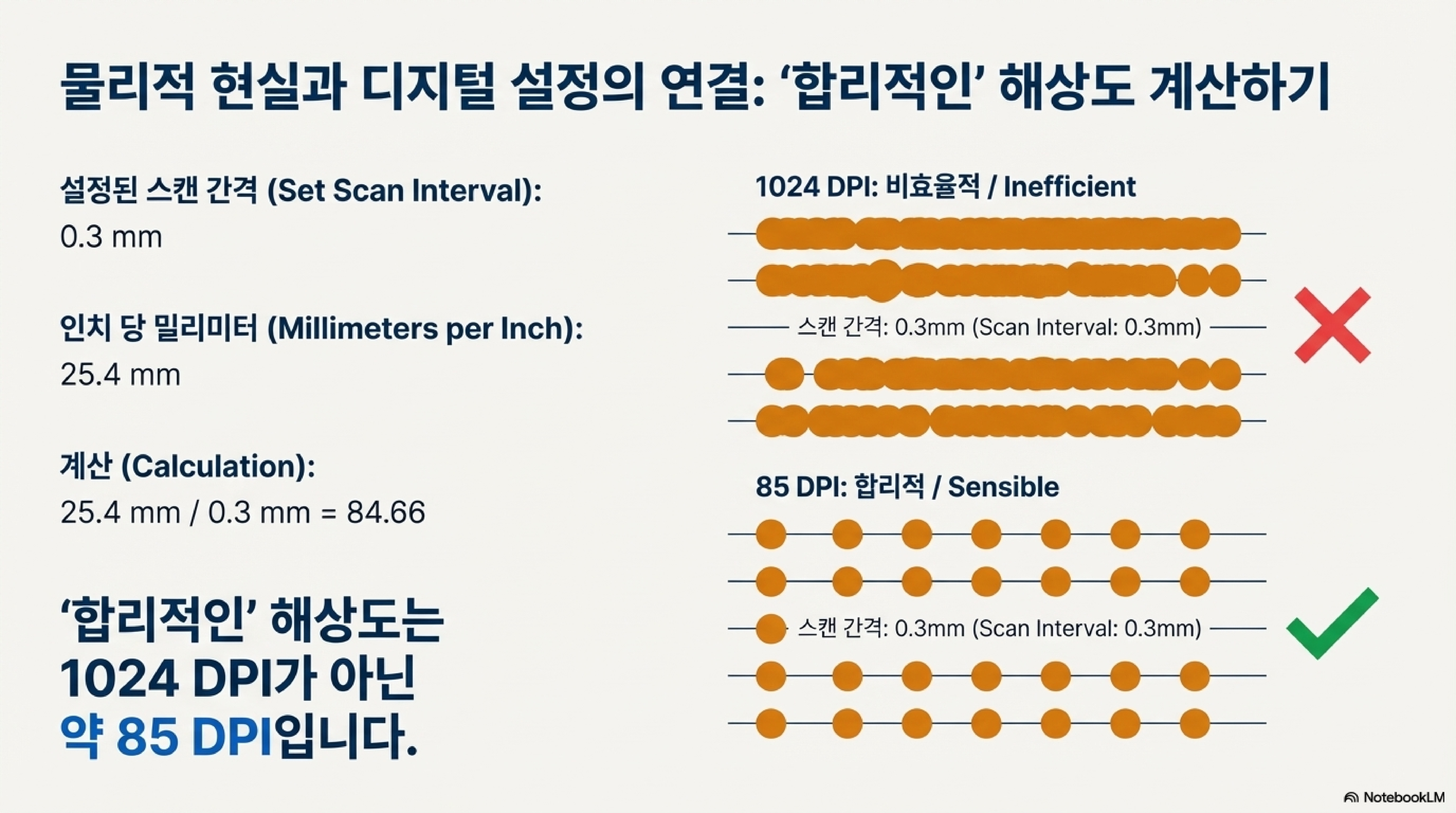

여기서 그는 간단하지만 핵심적인 계산을 합니다. 1인치는 25.4mm이므로, 25.4mm를 스캔 간격인 0.3mm로 나누면 약 85라는 값이 나옵니다. 이것이 바로 기계의 물리적 능력을 고려한 '합리적인 이론적 해상도', 즉 85 DPI입니다. 1024 DPI로 설정해봤자 레이저 빔의 크기와 스캔 간격 때문에 대부분의 점들은 서로 겹쳐질 뿐입니다. 이는 단순히 비효율적인 것을 넘어, 상당한 작업 시간을 낭비하고 아무런 시각적 이득 없이 레이저 튜브에 불필요한 마모를 가하는 행위입니다.

이 발견은 매우 중요합니다. 소프트웨어의 설정값을 맹목적으로 따르기보다, 내 기계의 스캔 간격이나 레이저 빔의 실제 크기 같은 물리적 현실을 이해하고 그에 맞춰 파라미터를 최적화하는 것이 훨씬 더 효율적이고 좋은 결과를 낳는다는 것을 명확히 보여줍니다.

우리가 페이지를 수직으로 스캔하는 간격을 0.3으로 설정했다는 것을 기억하세요. 점의 크기는 변하지 않을 겁니다. 아마도 직경 0.2나 0.3, 혹은 그보다 더 큰 점을 생성하겠죠. 그렇다면 이 페이지 전체에 걸쳐 수많은 점들이 서로 겹쳐지게 만드는 것이 무슨 의미가 있을까요?

2. '도트 그래픽'이 항상 '점'을 의미하지는 않는다

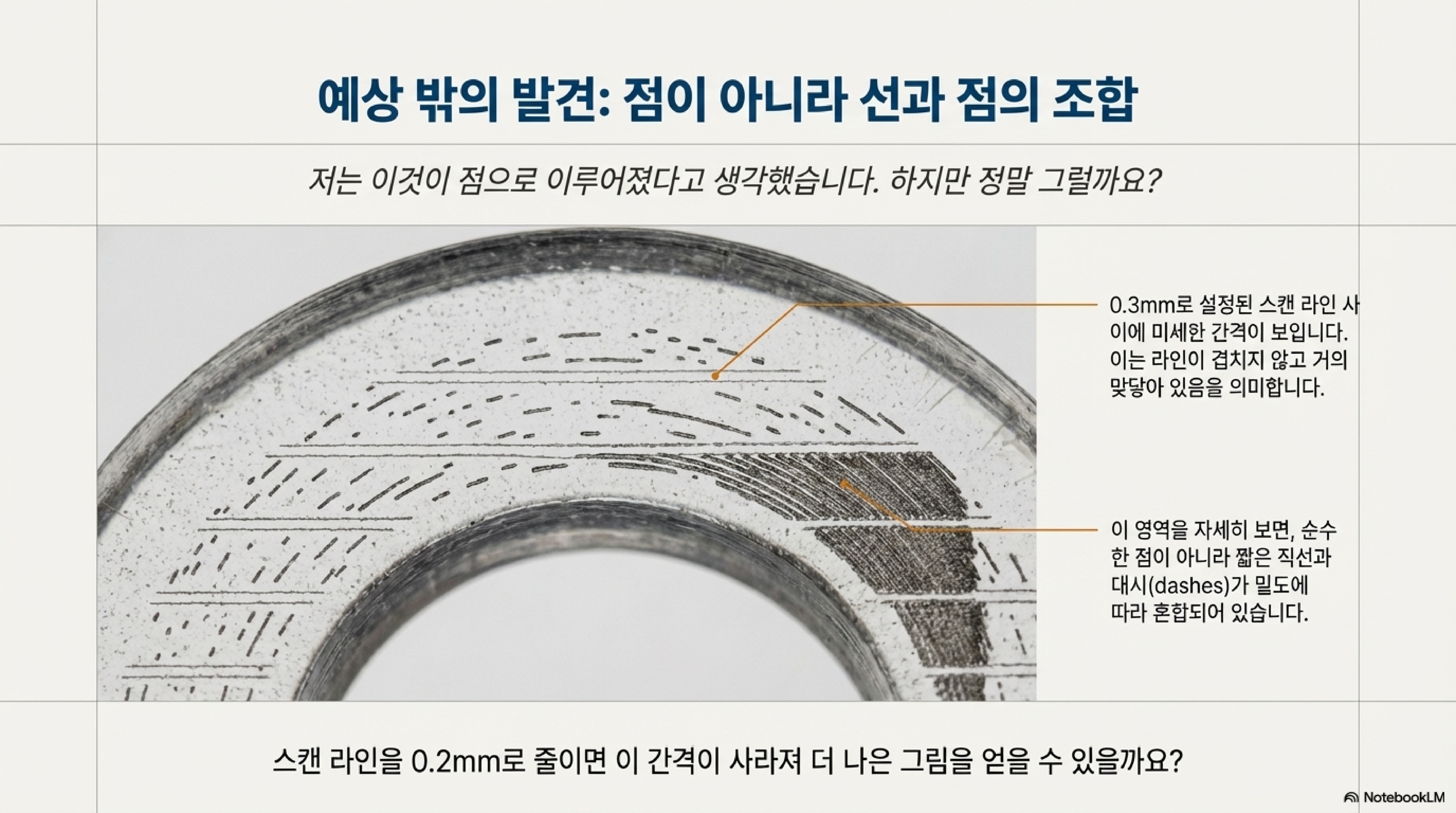

실험은 또 다른 예상치 못한 결과를 보여주었습니다. 칫솔에 세척액(fairy liquid)을 묻혀 깨끗하게 닦아낸 아크릴 각인물을 자세히 살펴보니, 실험자가 예상했던 무수히 많은 '점'들의 집합이 아니었습니다. 이미지에서 어둡고 밀도가 높은 영역은 개별적인 점이 아닌, 연속적인 '선'이나 '줄무늬' 형태로 각인되어 있었습니다.

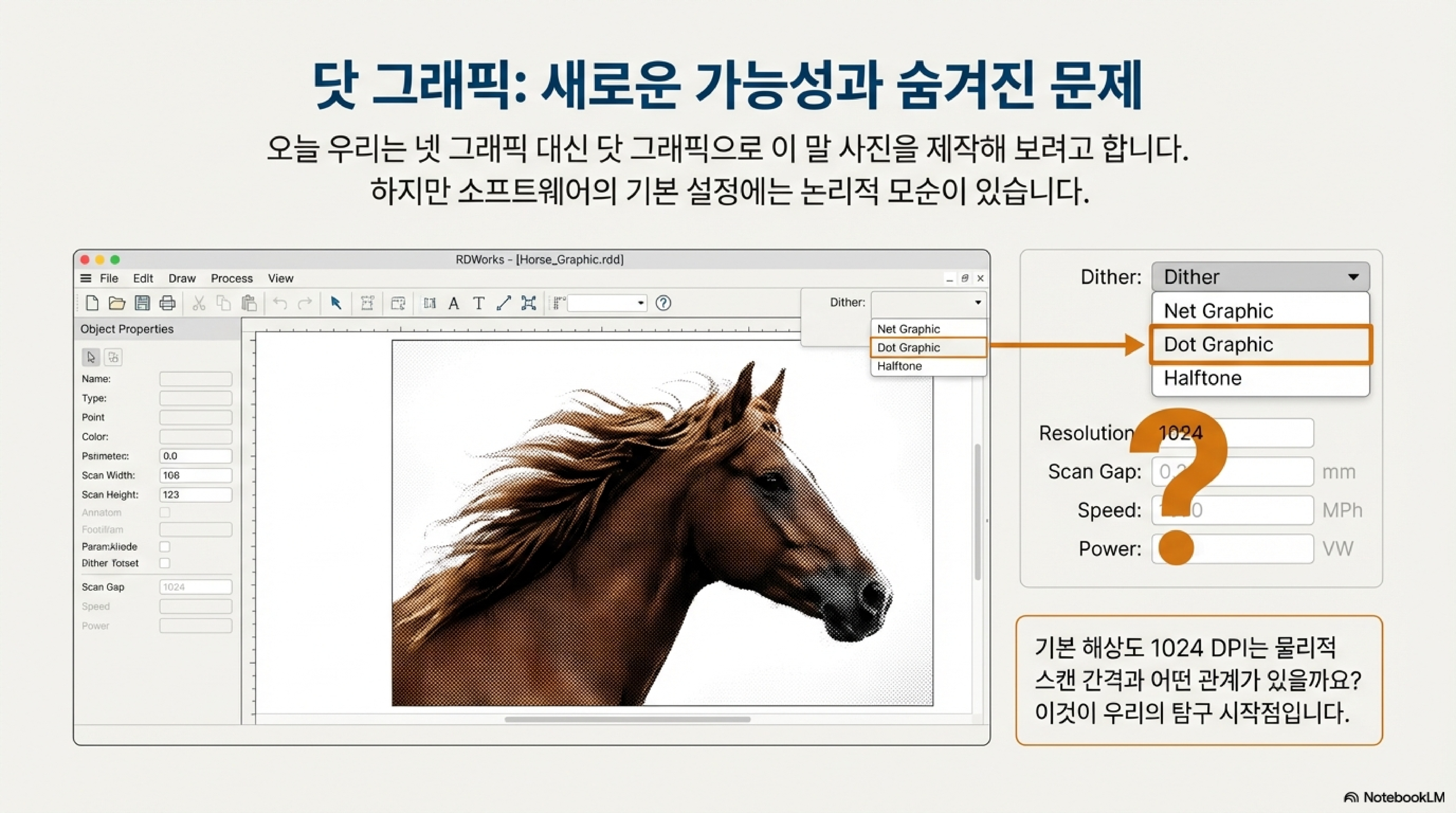

'도트 그래픽(Dot Graphic)'이라는 명칭은 당연히 모든 이미지가 점으로 표현될 것이라는 기대를 갖게 합니다. 하지만 실제로는 소프트웨어가 특정 임계값을 기준으로 작동하는 것으로 보입니다. 픽셀 값이 일정 수준 이상의 어두움을 가지면 연속적인 선으로 처리하고, 그보다 밝은 회색 영역은 점으로 디더링(dithering)하여 표현하는 방식인 것이죠.

이 발견에 근거하여 실험자는 한 걸음 더 나아갔습니다. 그는 줄무늬 사이의 미세한 간격을 없애면 더 나은 이미지를 얻을 수 있을 것이라 가정하고, 스캔 간격과 도트 피치를 0.2mm로 더 촘촘하게 설정하여 두 번째 테스트를 진행했습니다. 결과는 놀라웠습니다. 더 촘촘한 설정이 오히려 이미지의 선명도를 떨어뜨렸고, 최초의 0.3mm 간격 설정이 더 나은 결과를 낳았다는 결론에 이르렀습니다. 이는 이론만으로는 최적의 값을 찾을 수 없으며, 실제 테스트가 얼마나 중요한지를 다시 한번 증명합니다.

제가 생각했던 그 점들은, 특히 여기를 보면, 제 손가락 뒤쪽을 보시면 그것들이 점이 아니라는 것을 알 수 있습니다. 검은 배경을 대보면 약간의 점들이 보이고, 그 다음엔 직선들이 보입니다. 그래서 코걸이 밴드의 상단처럼 이미지의 밀도가 필요한 부분은 가로지르는 줄무늬가 생기는 것입니다.

3. 때로는 '반전된 이미지'가 최고의 결과를 낳을 수 있다

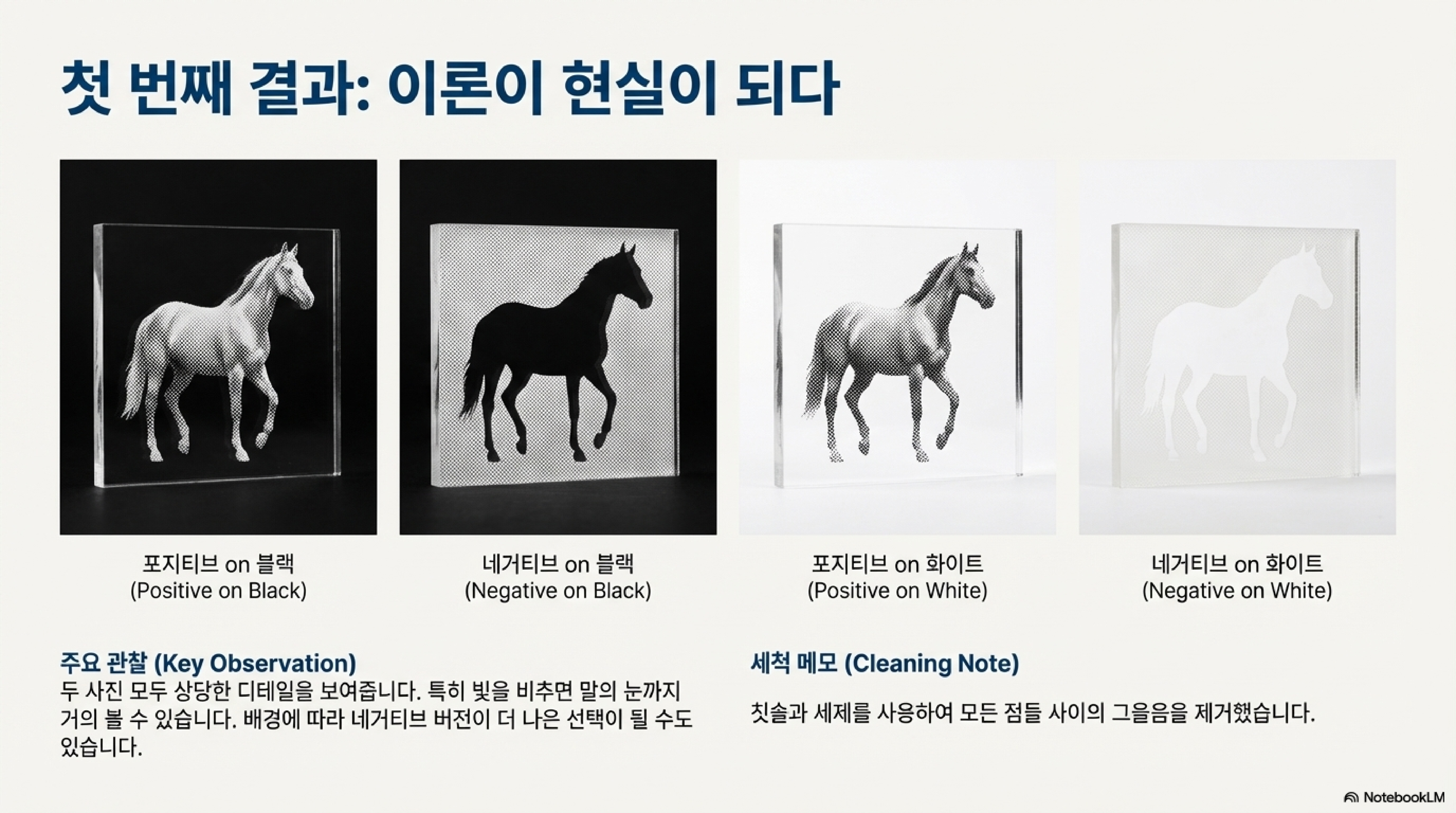

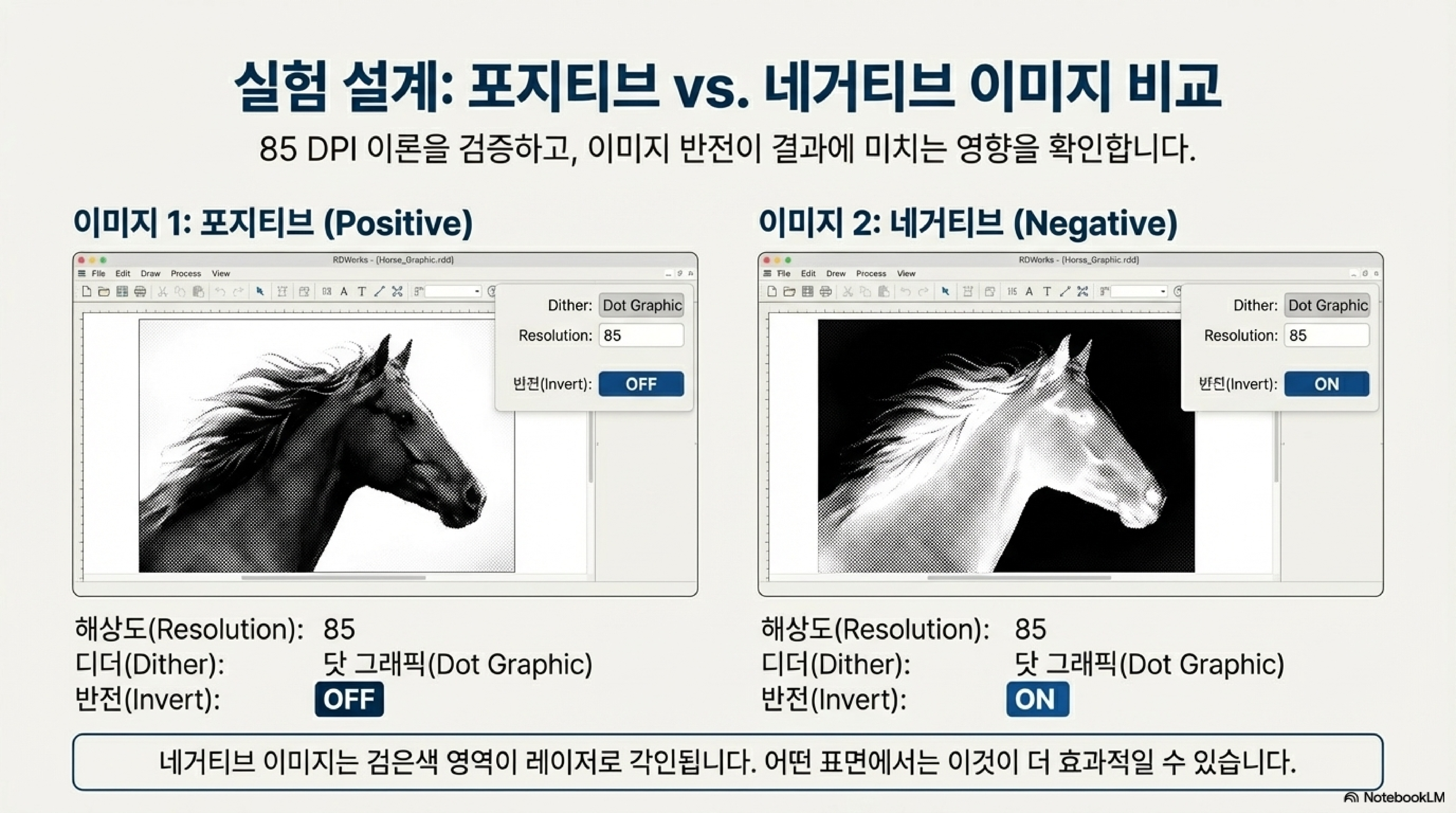

마지막으로, 실험자는 일반적인 작업 방식에서 벗어난 창의적인 시도를 합니다. 바로 원본 이미지와 함께 그 이미지의 색상을 반전시킨 '네거티브(Negative) 이미지'를 준비하여 함께 각인한 것입니다. 그의 가설은 단순했습니다. "각인될 표면에 따라" 네거티브 이미지가 오히려 더 효과적일 수 있다는 것이었죠.

이는 단순히 DPI나 속도 같은 설정을 조정하는 차원을 넘어선 접근법입니다. 원본 데이터 자체를 변형시켜 최종 결과물이 놓일 '맥락'까지 고려하는 실험 정신을 보여줍니다. 예를 들어, 검은색 아노다이징 알루미늄에 각인한다고 상상해 보십시오. 레이저는 검은색 표면을 제거하여 빛나는 금속을 드러냅니다. 이때 네거티브 이미지를 사용하면 배경 전체가 아닌 밝은 하이라이트 부분만 각인하게 되어 훨씬 효율적이면서도 극적인 효과를 얻을 수 있습니다.

이러한 발상의 전환은 우리에게 새로운 가능성을 열어줍니다. 긍정적인(Positive) 이미지와 부정적인(Negative) 이미지를 나란히 테스트하고 비교해보는 것만으로도, 특정 재료와 디자인에 가장 적합한 최적의 솔루션을 찾을 수 있습니다.

--------------------------------------------------------------------------------

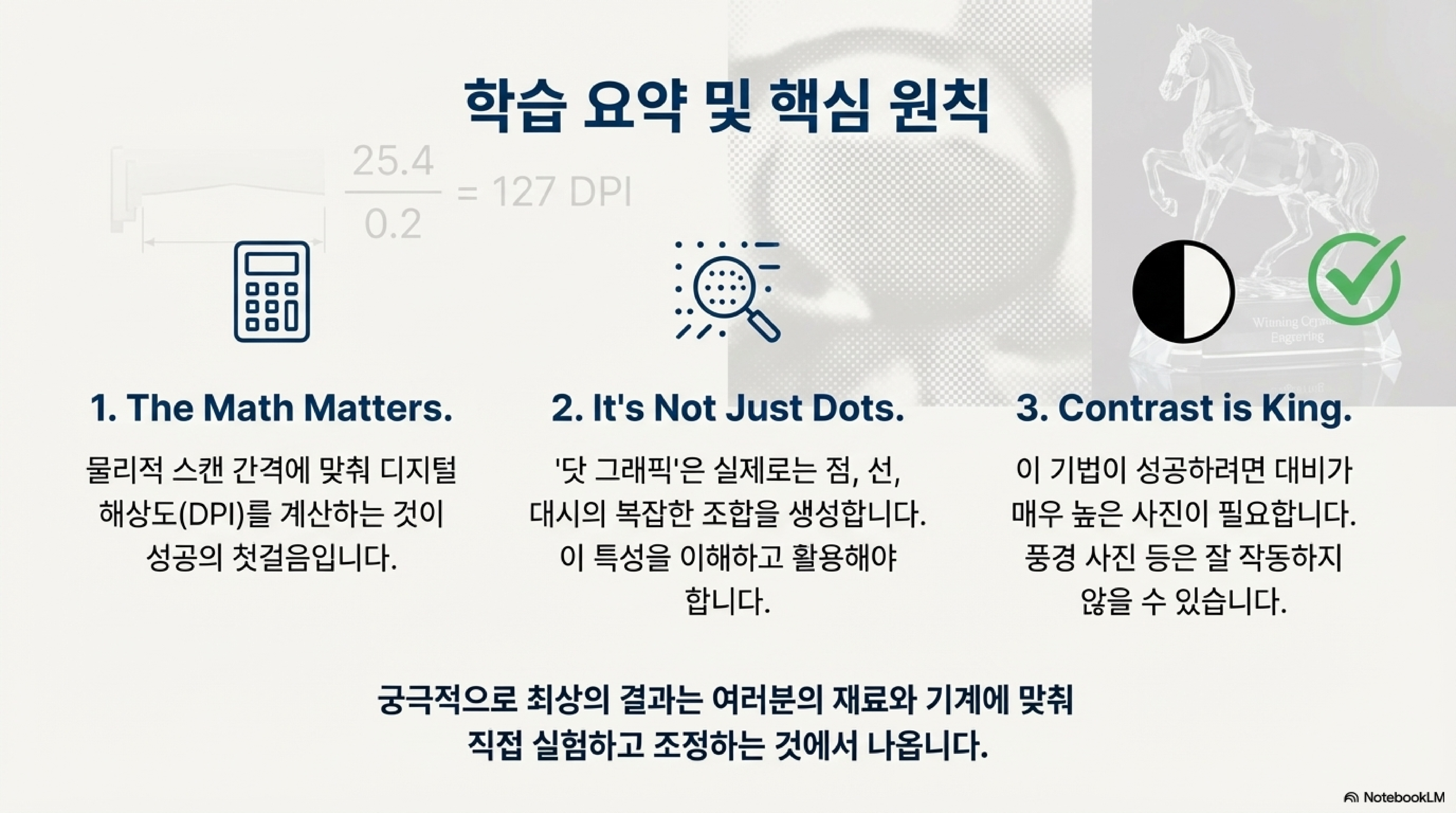

결론: 실험하고, 발견하고, 공유하라

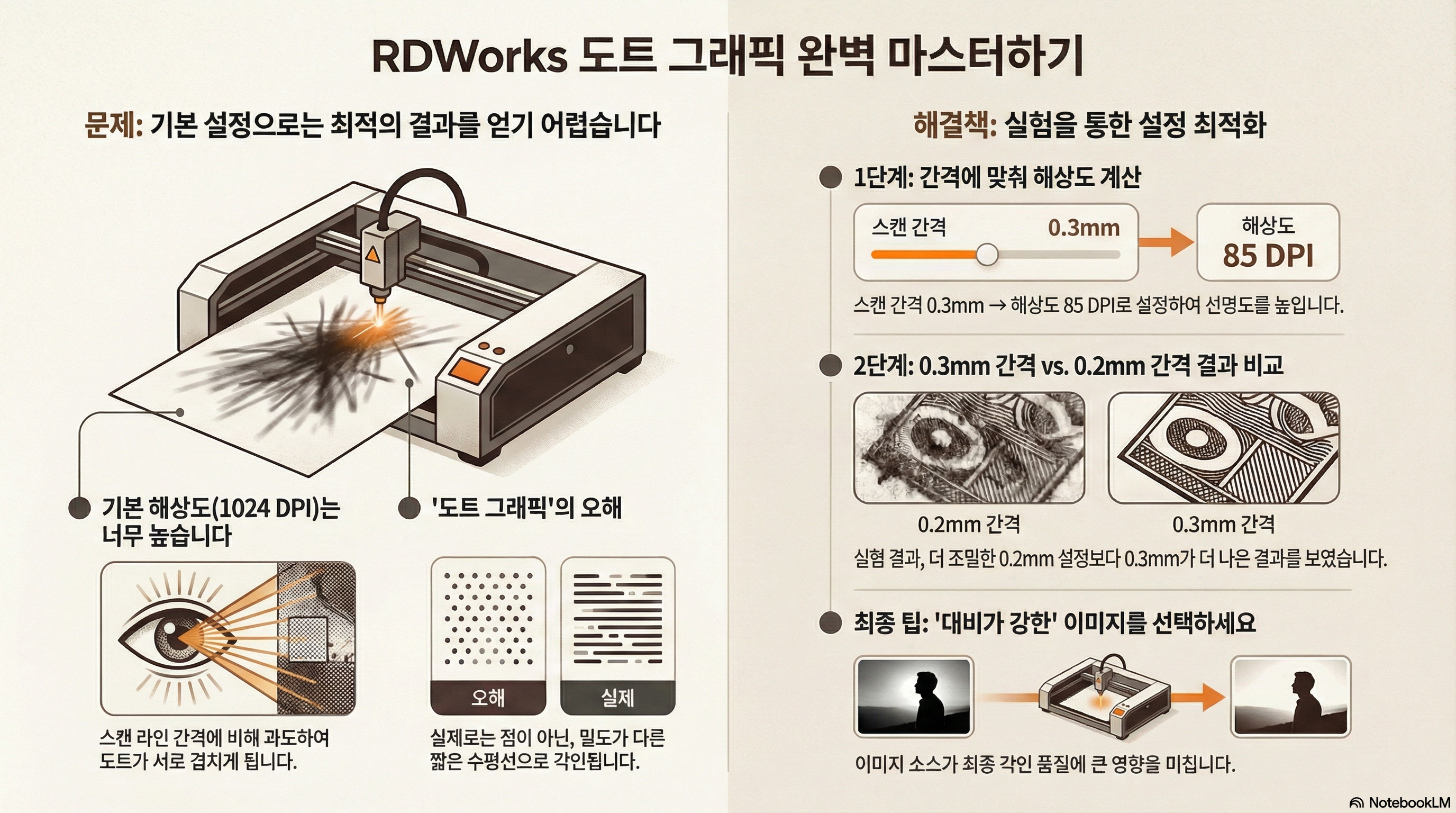

이 RDWorks 실험이 우리에게 주는 가장 큰 교훈은 명확합니다. 이론과 소프트웨어 설정도 중요하지만, 결국 가장 중요한 것은 직접 테스트하고 물리적인 결과를 관찰하는 '실험 정신'입니다. DPI, 스캔 간격, 파워 같은 설정들은 절대적인 규칙이 아니라, 우리가 원하는 최상의 결과를 얻기 위해 끊임없이 가지고 놀아야 할 '변수'에 가깝습니다.

자, 이제 여러분의 차례입니다. 여러분의 작업 과정에서 너무나 당연하게 여겼던 '기본 설정값'—그것이 스캔 간격이든, DPI든, 코너 파워든—중에 한 번도 의심해보지 않은 것은 무엇인가요? 이번 주에는 그 값을 절반으로 줄이거나 두 배로 늘려보는 도전을 해보십시오. 어떤 일이 일어나는지 직접 확인해보세요. 그 결과가 여러분의 다음 블로그 포스트가 될지도 모릅니다.
