Rdworks Lab 35 레이저 튜브의 모든 것

당신의 CO2 레이저가 말해주지 않는 5가지 충격적인 진실

서론: 미지의 핵심 부품, 레이저 튜브

레이저 커터를 사용하는 우리 같은 사람들은 누구나 한 번쯤 기계의 심장, 바로 CO2 레이저 튜브에 대해 궁금증을 품어봤을 겁니다. 조용히 빛을 뿜어내는 저 유리관 속에는 과연 어떤 비밀이 숨어 있을까요? 우리는 그저 소모품이라 생각하며 교체 시기가 오면 새것으로 갈아 끼우는 데 익숙하지만, 직접 테스트하고 파고들기 시작하자 상상하지 못했던 복잡하고 놀라운 세계가 펼쳐졌습니다. 이 글은 당신의 레이저 튜브가 결코 친절하게 설명해주지 않았던, 실험과 탐구를 통해 발견한 5가지 충격적인 진실에 대한 기록입니다. 사용 설명서에는 없는, 하지만 당신의 작업을 완전히 바꿔놓을 수도 있는 지식의 문을 함께 열어보시죠.

--------------------------------------------------------------------------------

1. '최대 출력'의 함정: 공짜 파워는 없었다

많은 사용자가 60W 튜브에서 75W, 혹은 그 이상의 출력을 끌어내며 "숨겨진 성능을 찾았다"고 생각합니다. 저 또한 그럴 수 있다고 생각했지만, 한 가지 놀라운 사실을 발견했습니다. 이는 장비를 '남용'하는 행위에 가깝다는 것입니다. 미국의 산업용 레이저 튜브 제조업체인 Parallax Technology Inc.의 자료를 통해 이 현상의 진실을 알게 되었습니다. 제조업체들은 제품의 보증 기간(예: 4년) 동안 점진적으로 발생하는 성능 저하를 감안하여, 의도적으로 정격 출력보다 15~20% 높은 잠재적 출력을 설계에 포함시킵니다.

이 추가 출력은 사용자가 마음껏 쓰라고 주어진 '공짜 파워'가 아니었습니다. 튜브가 수명을 다하는 순간까지 정격 출력을 유지하도록 돕는 일종의 '안전 버퍼'였던 셈입니다. Parallax 사는 다음과 같이 명확히 경고합니다.

The extra 15 or 20% power is intentionally put in there to carry the laser tube through the lifetime that we require of it... Operating the tubes in this mode is what is referred to as abuse or misuse and void the power guarantee.

이 사실이 충격적인 이유는, 우리가 성능을 극대화한다고 믿었던 행위가 실제로는 튜브의 수명을 갉아먹고 있었기 때문입니다. 이러한 '남용'은 단순히 보증을 무효화하는 데 그치지 않습니다. 이는 튜브의 수명을 결정하는 핵심 화학 반응, 즉 3번에서 다룰 '산소 중독' 현상을 가속화시키는 직접적인 원인이 됩니다. 결국 최대 권장 출력을 지키는 것이 장기적으로 안정적인 성능을 보장받는 가장 현명한 방법이라는 것을 깨닫게 되었습니다.

--------------------------------------------------------------------------------

2. 새 레이저 튜브의 기묘한 이중인격: 지킬 앤 하이드 현상

새로 설치한 레이저 튜브를 테스트하던 중, 저는 정말 당황스러운 현상과 마주했습니다. 특정 출력 구간에서 튜브가 마치 '지킬 박사와 하이드'처럼 극단적으로 다른 모습을 보이는 것이었습니다. 어떤 순간에는 매우 안정적인 높은 출력을 보이다가도, 다른 순간에는 불안정하고 낮은 출력 곡선을 그리는, 도무지 예측 불가능한 작동을 반복했습니다.

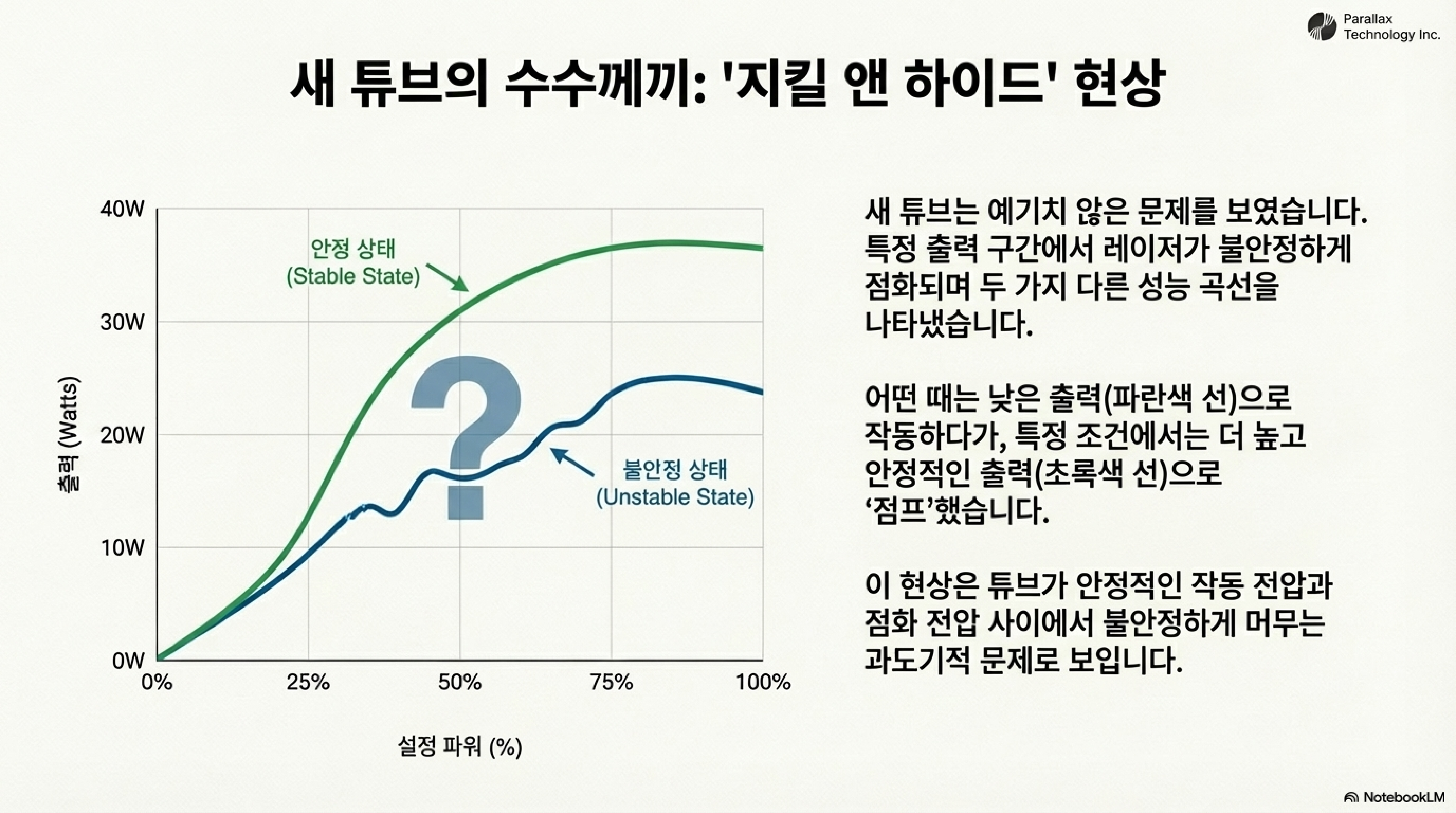

첫 테스트에서 얻은 파워 특성 그래프(파란색 선)를 보면 이 혼란이 명확히 드러납니다. 출력이 꾸준히 상승하다가 약 35% 지점에서 갑자기 뚝 떨어졌다가 다시 올라가는 이상 현상이 나타난 것입니다. 하지만 기계를 잠시 예열한 후 다시 테스트했을 때, 튜브는 언제 그랬냐는 듯 매우 안정적이고 이상적인 출력 곡선(녹색 선)을 보여주었습니다.

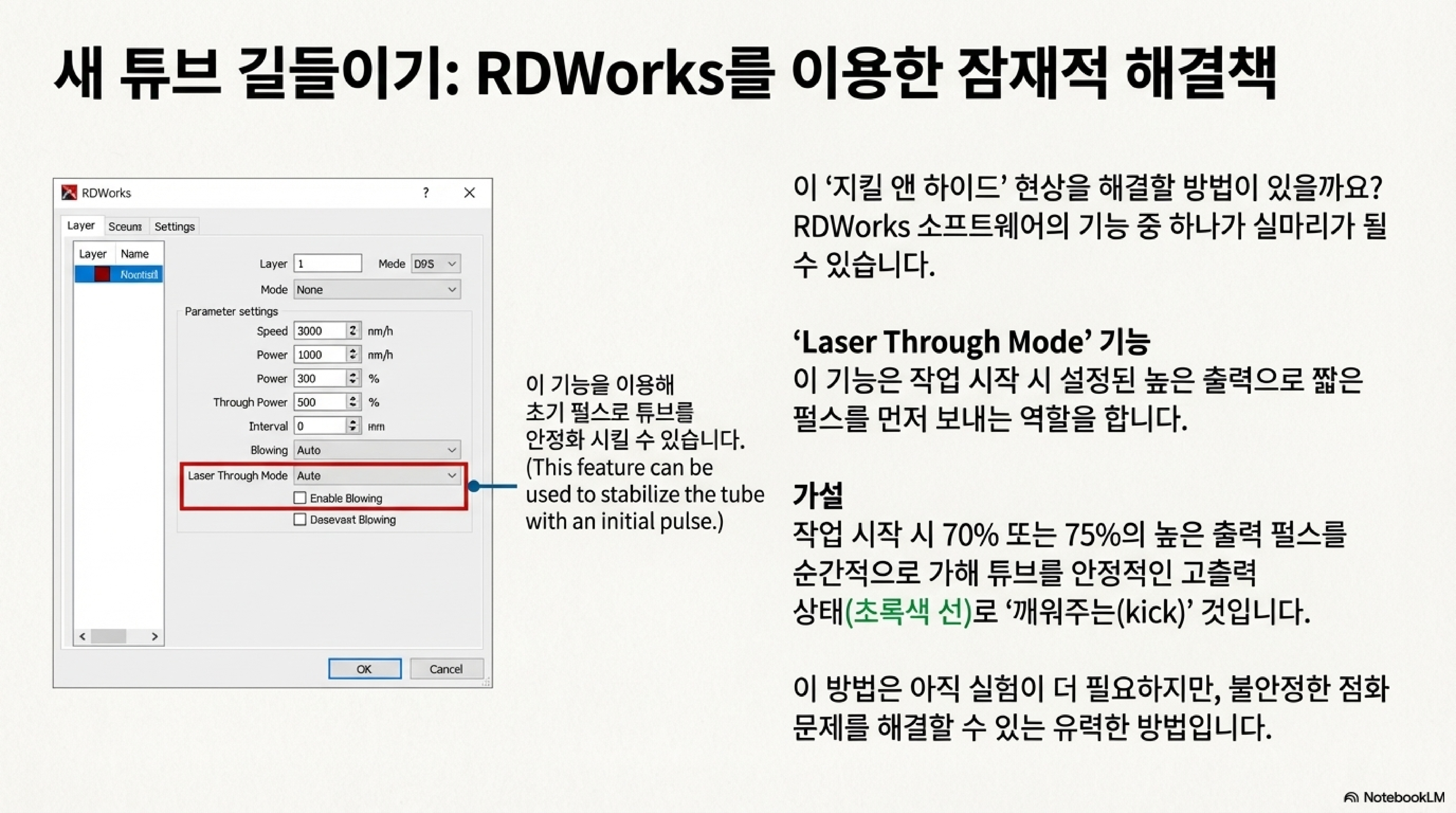

이 현상에 대한 잠재적 해결책으로, 한 가지 아이디어를 조심스럽게 제시해 봅니다. 바로 RDWorks 소프트웨어의 '레이저 스루 모드(laser through mode)' 기능을 활용하는 것입니다. 이 기능의 본래 목적은 아니지만, 작업 시작 시 아주 짧은 순간 동안 75%와 같은 높은 출력으로 튜브를 '깨워' 불안정한 구간을 건너뛰게 만들 수 있지 않을까 하는 아이디어입니다. 저 자신도 아직 실험해보지 않은 가설 단계의 아이디어지만, 이 변덕스러운 튜브를 길들이기 위한 흥미로운 시도가 될 수 있을 겁니다.

--------------------------------------------------------------------------------

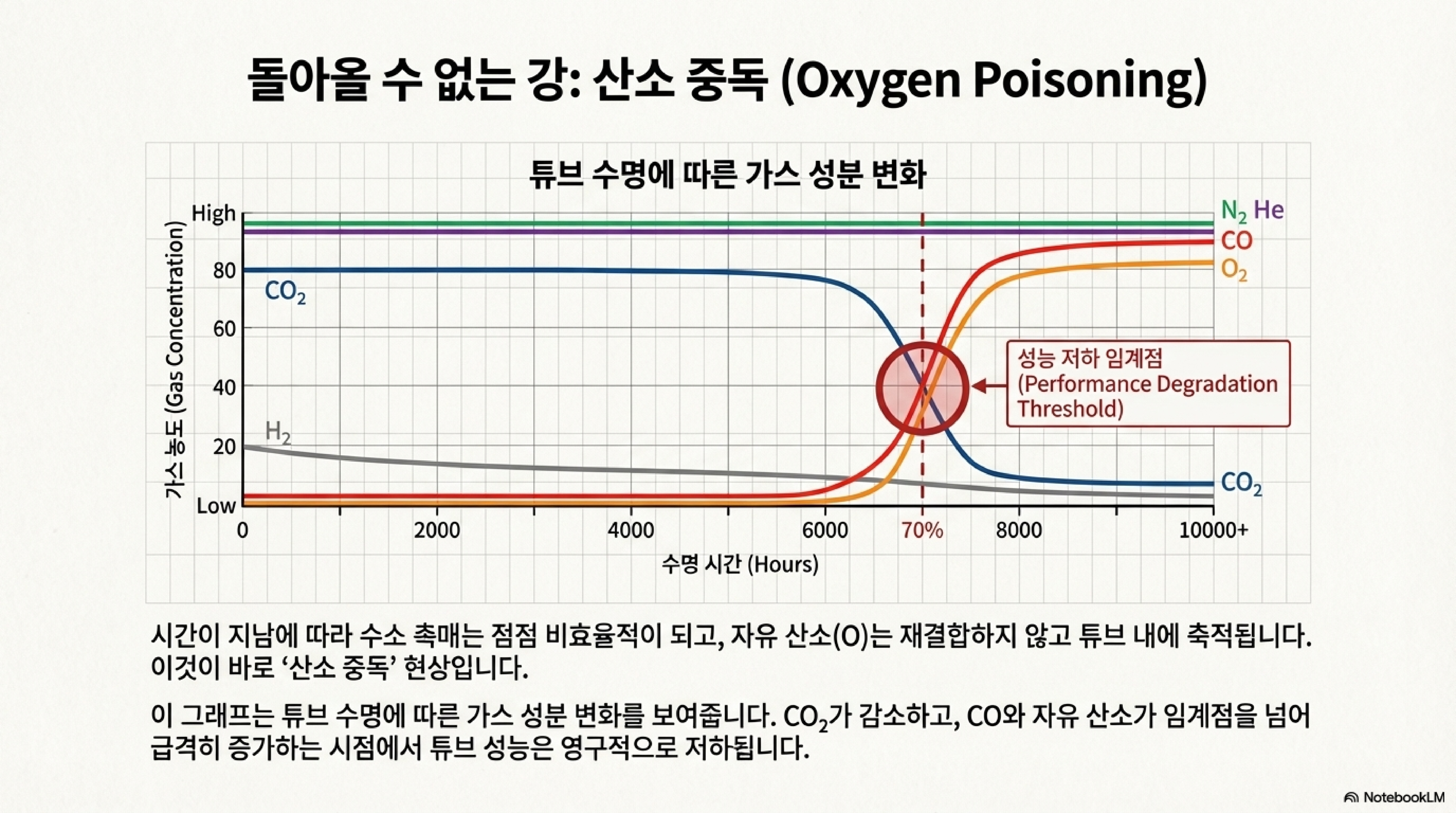

3. 레이저 튜브는 어떻게 죽는가: '산소 중독'의 비밀

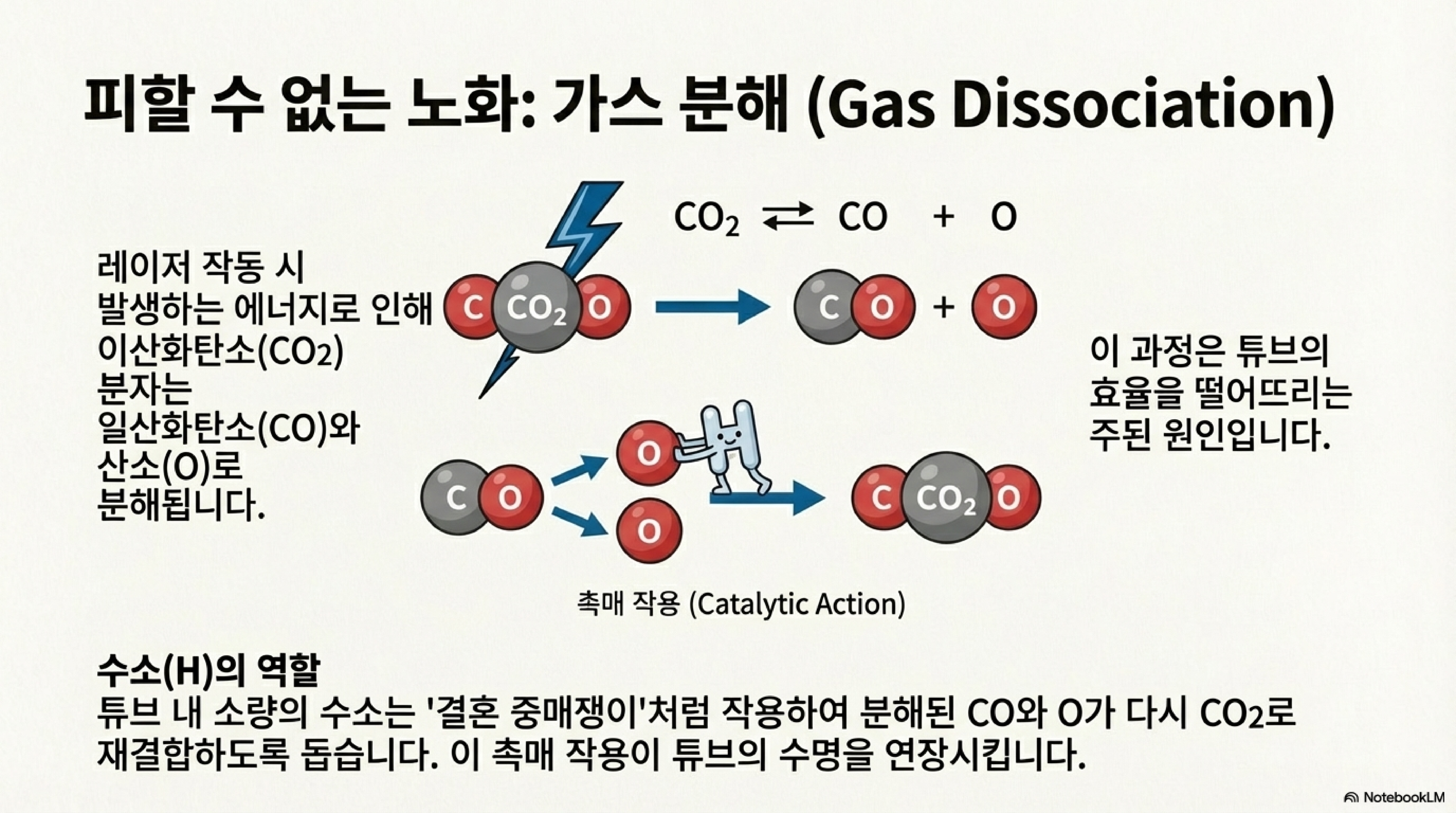

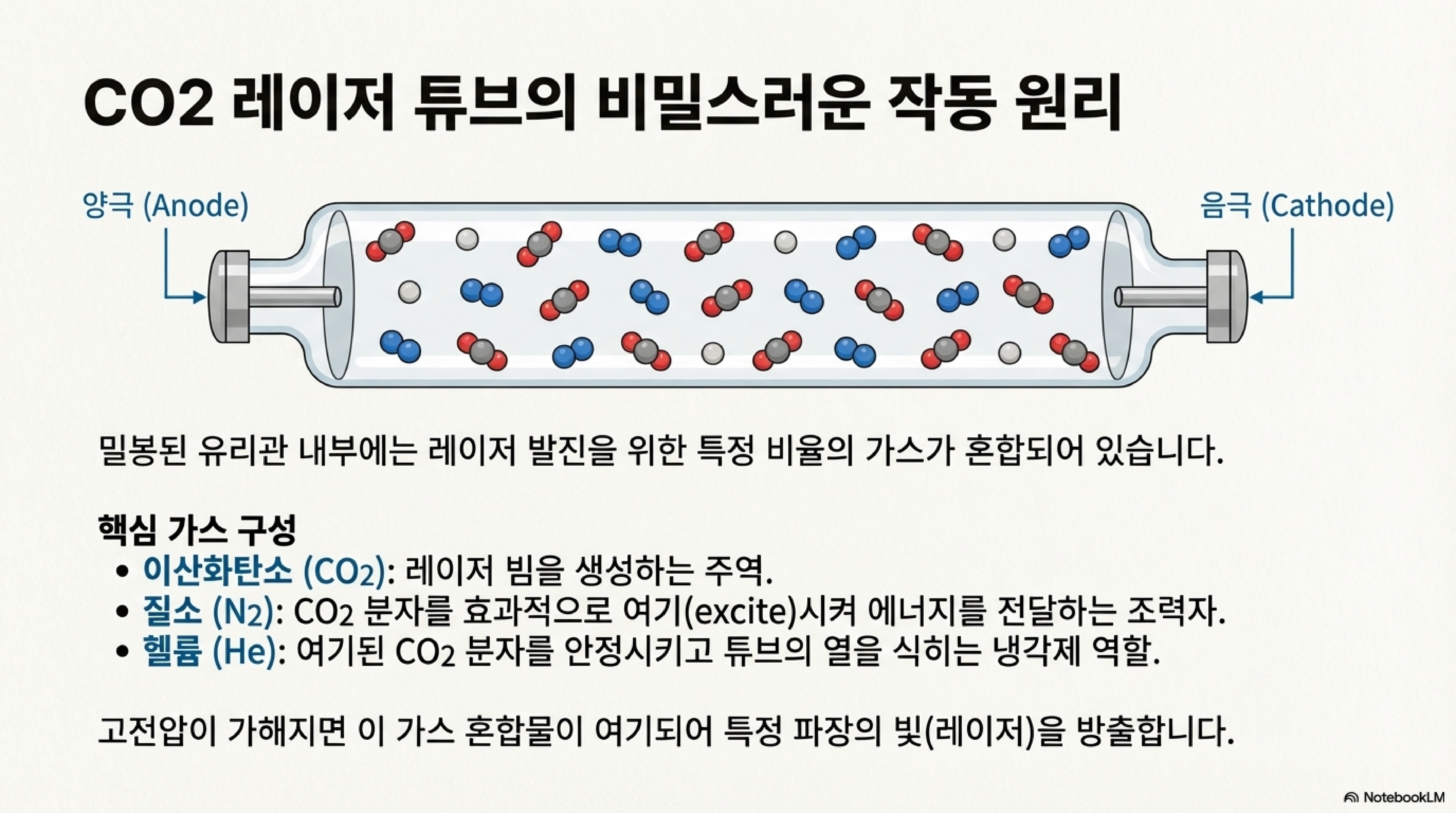

레이저 튜브의 수명이 영원하지 않다는 것은 모두가 아는 사실입니다. 하지만 정확히 '어떻게' 죽어가는지에 대한 궁금증이 있었습니다. 그 핵심 원인은 바로 '가스 해리(gas dissociation)'라는 화학 현상이었습니다. 레이저 발진 과정에서 이산화탄소(CO2) 분자 일부가 강력한 에너지에 의해 일산화탄소(CO)와 산소(O)로 분해됩니다.

이렇게 분리된 산소 원자가 재결합하지 못하고 튜브 안에 쌓이게 되면, 레이저 발진에 필요한 CO2의 농도가 줄어들어 전체적인 효율이 떨어집니다. 전문가들은 이 현상을 '산소 중독(oxygen poisoning)'이라고 부릅니다.

물론 제조사들도 이 문제를 해결하기 위해 튜브 안에 소량의 수소(Hydrogen) 가스를 주입합니다. 수소는 마치 '결혼 중매쟁이'처럼 흩어진 일산화탄소와 산소를 다시 이산화탄소로 재결합시키는 촉매 역할을 합니다. 하지만 이 중매쟁이도 시간이 지나면 지치기 마련이고, 결국 그 효과가 점차 감소하면서 튜브는 서서히 죽음을 맞이하게 됩니다. 그리고 1번에서 언급했듯, 튜브를 권장 출력 이상으로 가혹하게 운영할수록 이 가스 해리 현상은 더욱 심해져 튜브의 죽음을 재촉하게 됩니다.

한번은 95%의 높은 출력으로 15분간 연속 테스트를 진행해 보았습니다. 이는 저에게도 놀라운 결과였습니다. 저는 단기적인 출력 저하를 예상했지만, 실제로는 아무런 성능 저하가 관찰되지 않았습니다. 이 실험을 통해 '산소 중독'이 단 몇 분, 몇 시간 만에 일어나는 급성 질환이 아니라, 수천 시간에 걸쳐 서서히 튜브의 생명을 갉아먹는 만성적인 과정임을 깨닫게 되었습니다.

--------------------------------------------------------------------------------

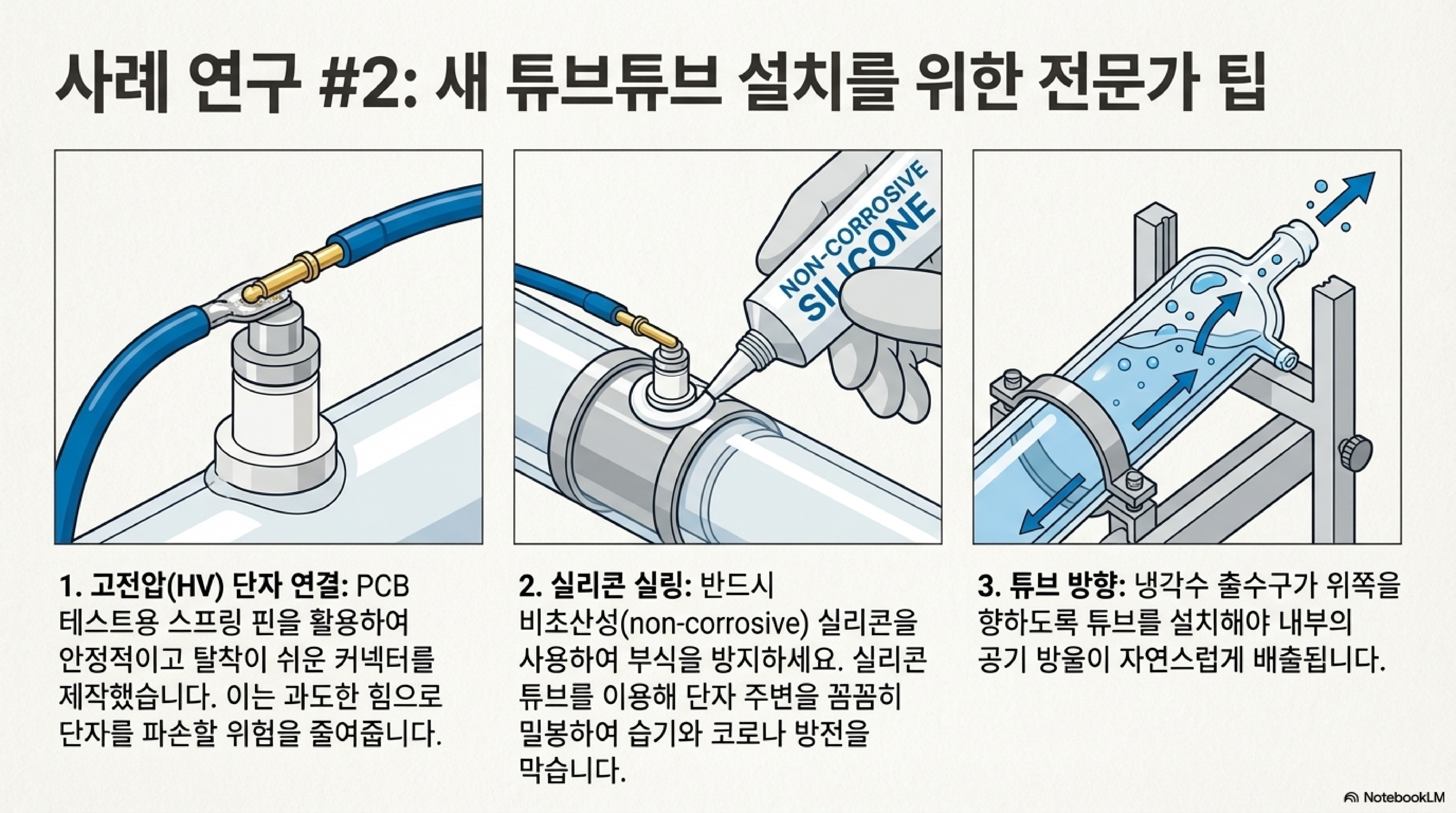

4. 고전압 연결의 재발견: PCB 테스트 핀의 놀라운 변신

레이저 튜브의 고전압 단자에 전선을 연결하는 작업은 생각보다 까다롭고 위험합니다. 특히 나사를 조여 고정하는 방식은 자칫 너무 세게 조이면 부서지기 쉬운 유리 단자를 파손시킬 위험이 있습니다. 이 고질적인 문제를 해결하기 위해 주변을 둘러보다가 아주 창의적인 방법을 찾아냈습니다.

1. 재료 발견: 인쇄 회로 기판(PCB)을 테스트할 때 사용하는 스프링이 내장된 테스트용 핀을 활용했습니다.
2. 부품 추출: 핀의 한쪽 끝을 갈아내어 내부에 숨어있던 아주 작은 스프링을 꺼냈습니다.
3. 결합 및 납땜: 이 스프링의 한쪽 끝에 고전압 전선을 납땜하여 '스프링 커넥터'를 만들었습니다.
4. 안전한 연결: 완성된 스프링 커넥터를 튜브의 고전압 단자에 끼우기 전, 스프링 끝을 살짝 눌러 약간 찌그러뜨려 줍니다. 이렇게 하면 단자에 아주 꼭 맞게 끼워져 당겨도 쉽게 빠지지 않는 완벽한 연결이 완성됩니다.
5. 마무리: 마지막으로 실리콘 튜브를 씌우고 내부에 실리콘 실란트를 채워 넣어 절연 및 방습 처리를 완벽하게 마무리했습니다.

이 방법은 단순한 수리 팁을 넘어섭니다. 눈앞의 문제를 분석하고, 주변의 재료를 창의적으로 재해석하여 자신만의 해결책을 만들어내는 진정한 '메이커 정신'을 보여주는 훌륭한 사례라고 생각합니다.

--------------------------------------------------------------------------------

5. 400만 원짜리 튜브 1개 vs. 40만 원짜리 튜브 10개

여러분에게 두 가지 선택지가 있다면 어떤 것을 고르시겠습니까? 하나는 4년의 보증 기간을 제공하는 미국 Parallax Technology 사의 산업용 60W 튜브로, 가격은 약 400만 원(3,400)입니다. 다른 하나는 우리가 흔히 사용하는 저렴한 중국산 튜브로, 개당 약 40만 원(340) 정도입니다.

두 선택지의 장단점은 명확합니다.

• 산업용 튜브: 초기 비용은 엄청나게 높지만, 긴 보증 기간과 안정적인 품질을 통해 잦은 교체의 번거로움과 그로 인한 작업 중단 시간을 최소화할 수 있습니다. 신뢰성이 최우선인 산업 현장에서는 합리적인 투자일 수 있습니다.
• 중국산 튜브: 초기 비용이 매우 저렴해 접근성이 좋습니다. 같은 비용으로 중국산 튜브 10개를 구매하면, 교체하는 수고를 감수한다면 약 8년에서 10년은 충분히 사용할 수 있을 것이라고 추산됩니다.

여기서 중요한 점은 이것이 산업용 품질의 튜브를 산업용 가격에 파는 것이지, 일반 소비자용 가격이 아니라는 것입니다. 개인적으로는 단일 튜브에 그만한 돈을 쓰는 것을 정당화하기 어렵습니다. 필요할 때마다 저렴한 대체품을 구할 수 있으니까요. 이 극단적인 비교는 우리에게 중요한 질문을 던집니다. 취미 사용자나 소규모 작업장을 운영하는 입장에서 과연 어떤 선택이 더 합리적일까요? 절대적인 정답은 없습니다. 초기 비용, 교체의 편의성, 작업의 연속성, 신뢰도 등 각자가 중요하게 생각하는 가치에 따라 최적의 선택은 달라질 것입니다.

--------------------------------------------------------------------------------

결론: 튜브 속에 숨겨진 더 큰 세상

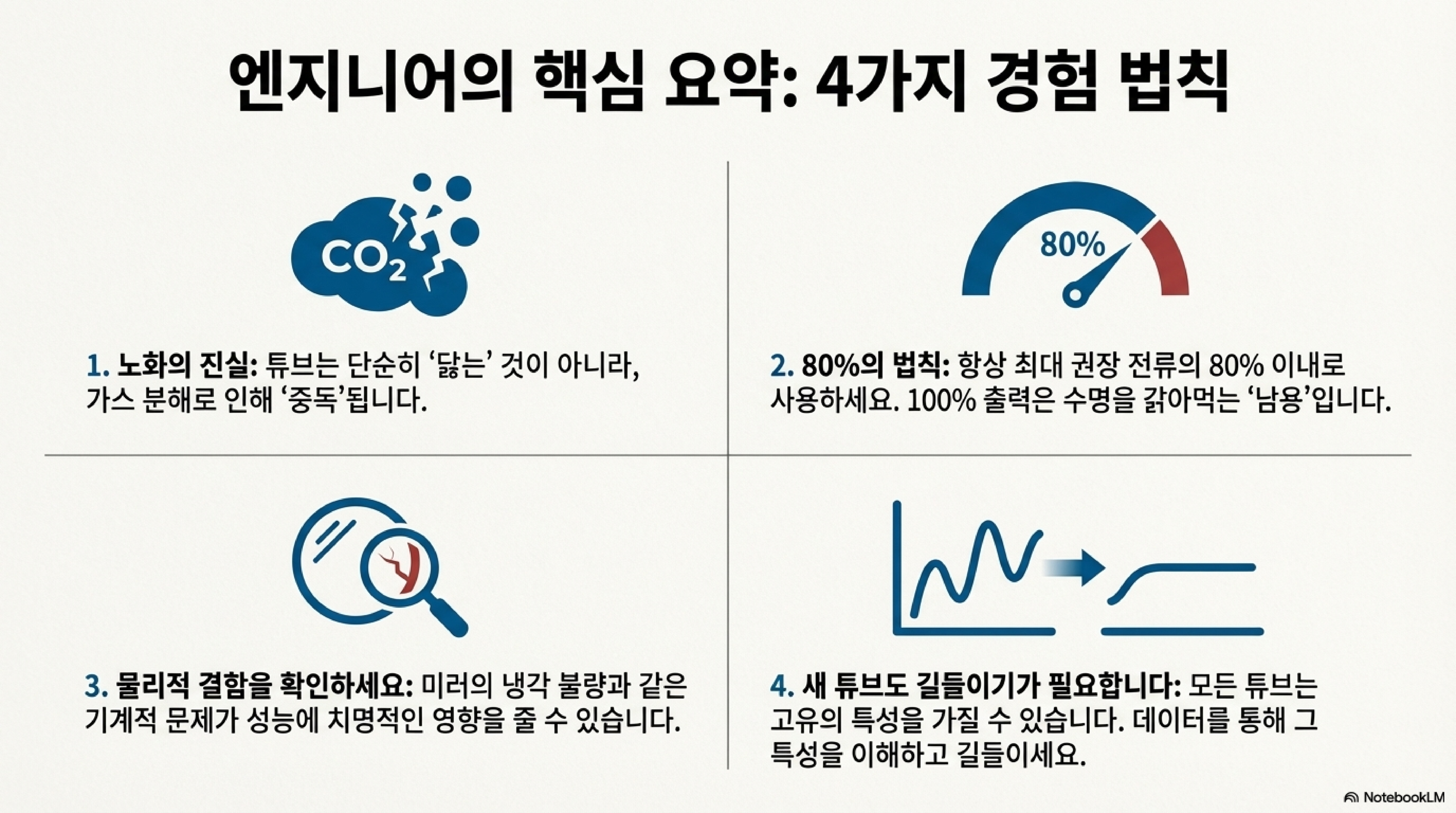

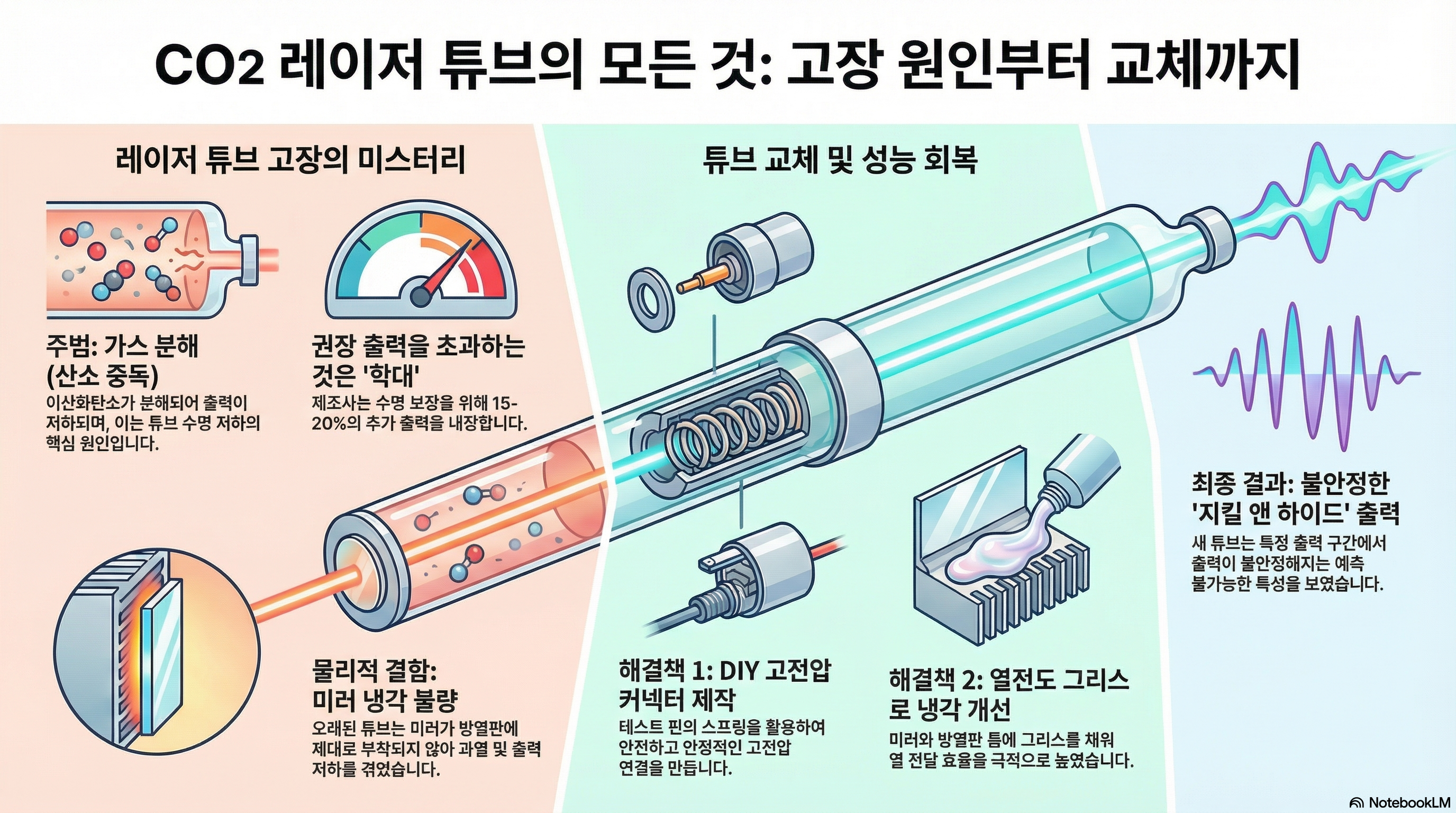

오늘 우리는 CO2 레이저 튜브에 숨겨진 5가지 놀라운 사실을 확인했습니다. '최대 출력'이 실제로는 튜브의 수명을 단축시키는 함정이라는 발견부터, 새 튜브가 '지킬 앤 하이드'처럼 변덕을 부리는 당황스러운 경험, 튜브가 '산소 중독'이라는 화학적 과정으로 서서히 죽어간다는 지식, 작은 PCB 핀으로 고전압 연결 문제를 창의적으로 해결한 방법, 그리고 400만 원짜리 튜브와 40만 원짜리 튜브 사이의 현실적인 딜레마까지.

이 모든 이야기는 레이저 튜브가 단순히 빛을 쏘는 소모품이 아니라, 복잡한 화학적, 물리적, 기계적 원리가 얽혀 있는 정교한 장치임을 일깨워줍니다. 튜브를 더 깊이 이해하는 것은 곧 우리의 장비를 더 아끼고, 더 효율적으로 활용하는 첫걸음이 될 것입니다.

오늘 알게 된 사실들을 통해, 당신은 앞으로 당신의 레이저를 어떻게 다루시겠습니까?
