레이저 커터 미러 정렬의 상식을 뒤엎다: '거울을 만지지 않는' 5가지 역발상 비법

레이저 커터 사용자라면 누구나 한 번쯤 겪어봤을 악몽, 바로 미러 정렬입니다. 몇 시간을 들여 나사를 돌리고, 테스트 샷을 수십 번 쏘아봐도 빔은 엉뚱한 곳으로 향합니다. 이 끝없는 좌절감은 많은 이들의 공통된 고충일 것입니다. 그런데 만약, 이 모든 과정을 '완전히 뒤집어' 거울을 거의 만지지 않고도 정렬을 끝낼 수 있는 방법이 있다면 어떨까요? 이 글에서는 기존의 모든 상식을 파괴하는 혁신적인 미러 정렬 방법에서 발견한, 놀랍고도 역발상적인 5가지 비법을 공개합니다.

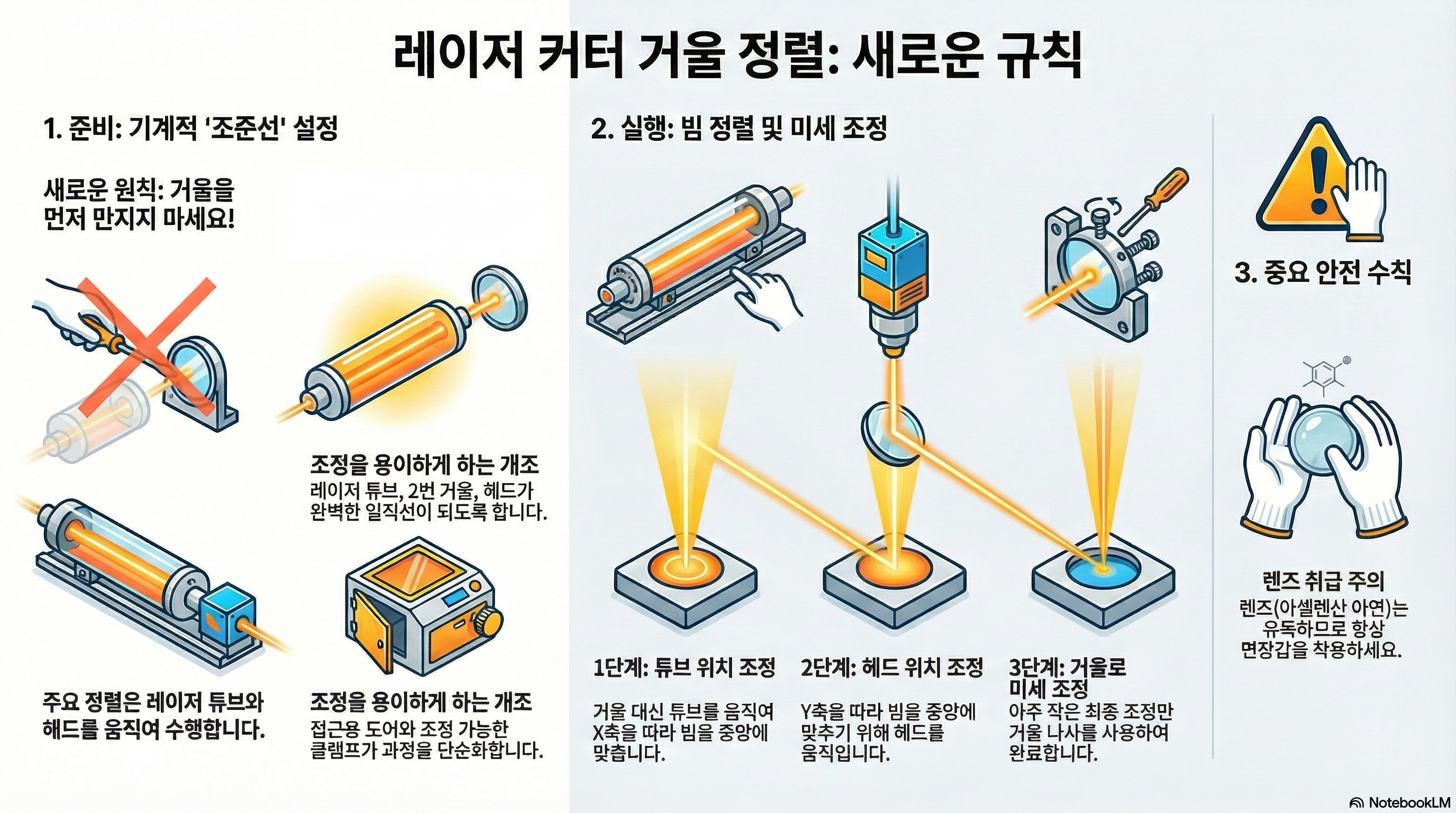

1. 핵심 원칙: 거울이 아닌 레이저 튜브를 움직여라

이 방법의 가장 핵심적인 철학은 놀라울 정도로 간단합니다. 바로 미러를 주된 조정 대상으로 삼는 대신, 레이저 튜브 자체를 조정 가능한 부품으로 취급하는 것입니다.

기존 방식에서는 빔의 경로를 바꾸기 위해 계속해서 미러의 각도를 조정했지만, 이 새로운 접근법에서는 빔이 기계의 축과 평행을 이루도록 만드는 대부분의 거친 정렬 작업을 레이저 튜브의 물리적 위치를 옮겨서 수행합니다. 이는 3단계에서 확보한 완벽한 기계적 기준선이 있기에 가능한 과감한 발상입니다. 미러는 오직 마지막 단계에서 아주 미세한 조정을 할 때만 사용됩니다.

오늘 저는 여러분이 지금까지 봐왔던 모든 절차를 완전히 뒤집어 놓을 겁니다. 우리는 미러 설정 과정에서 거울을 거의 만지지 않을 겁니다... 이 절차의 원칙은 미러를 기본 45도 위치에 그대로 두고, 레이저 튜브 자체를 조정 요소 중 하나로 사용하는 것입니다.

today I'm going to turn any procedure that you've ever seen completely upside down. we're hardly going to touch the mirrors at all in our procedure for setting up the mirrors...the principle of this procedure is really to leave this mirror set at its nominal 45 position... and use the laser tube itself as one of the adjustable elements.

2. 성공의 전제조건: 기계를 먼저 개조하라

정렬을 시작하기도 전에, 이 방법의 창안자는 근본적인 "설계상의 약점(design weaknesses)"을 극복하기 위해 상당한 물리적 개조를 감행했습니다. 이 개조들은 수없이 거울을 뺐다 끼웠다 하는 지루하고 고된 경험에서 비롯된 것으로, 실패의 원인이 사용자의 실수가 아니라 기계 자체에 있음을 간파한 결과입니다. 이처럼 성공적인 정렬을 위해선, 먼저 여러분의 도구를 손봐야 합니다.

핵심적인 개조 사항들은 모두 표준 정렬 방식의 고질적인 문제점을 직접적으로 해결합니다.

• X/Y축 조절식 튜브 클램프 설치: 레이저 튜브의 시작점 자체가 틀어져 있는 근본 문제를 해결하기 위해, 튜브를 상하좌우(X/Y축)로 정밀하게 움직일 수 있는 조절식 클램프를 장착했습니다. 이는 빔의 출발선을 완벽하게 제어할 수 있게 해줍니다.
• 미러 접근용 도어 제작: 비좁은 공간에 손을 구겨 넣어 작업하다 발생하는 실수를 원천 차단하기 위해, 기계 모서리에 작은 문을 내어 미러에 쉽고 편안하게 접근할 수 있는 작업 공간을 확보했습니다.
• 정밀 조정을 위한 드라이버 홈 가공: 손가락만으로는 불가능한 미세 조정을 위해, 그리고 비좁은 공간에서 힘을 주기 위해 기존 나사에 드라이버용 홈을 팠습니다. 이는 '거의 다 됐는데 조금만 더' 움직여야 하는 순간의 좌절감을 없애줍니다.
• 방해만 되는 고정 너트 제거: 미세 조정을 할 때마다 풀고 조이기를 반복해야 했던 고정 너트(lock nut)는 사실상 불필요하며 작업의 흐름만 끊기 때문에 과감히 제거했습니다.
• 자유로운 각도 조절을 위한 스프링 구멍 확장: 미러 각도를 조금만 틀어도 조정 나사가 마운트 구멍에 걸려버리는 문제를 해결하기 위해, 스프링 구멍을 넓혀 나사가 어떤 각도에서도 걸림 없이 움직일 수 있도록 개조했습니다.

3. 시작점: 빔을 쏘기 전에 '시선'부터 정렬하라

이 방법의 첫 단계는 레이저 빔을 전혀 사용하지 않습니다. 대신, 기계적인 '시선(Line of Sight)'을 먼저 확보합니다.

방법은 간단합니다. 커팅 헤드에 있는 마지막 거울(3번 미러)에서 시작해 2번 미러를 거쳐 레이저 튜브 출구까지 일직선으로 바라보는 것입니다. 이는 육안으로 하거나 카메라를 이용할 수도 있습니다. 이 과정을 통해 레이저 빔을 정렬하기에 앞서 모든 부품이 물리적으로, 그리고 기계적으로 완벽한 직선상에 놓여 있다는 것을 확인합니다.

이로써 향후 레이저 빔이 엉뚱한 곳에 맞아도, 우리는 거울의 기계적 정렬 자체는 완벽하다는 확신을 가질 수 있습니다. 문제는 거울이 아니라 빔의 시작점, 즉 레이저 튜브의 위치라는 것을 미리 아는 셈입니다. 이것이 바로 전체 정렬 과정의 흔들리지 않는 기준선이 됩니다.

4. 마지막 미세 조정: 거울이 아닌 헤드를 움직여라

노즐의 정중앙으로 빔을 보내는 마지막 단계는 이 방법의 백미라고 할 수 있습니다. 빔이 Y축과 완벽하게 평행을 이룬 상태에서, 2번 미러를 조정하여 빔을 헤드 중앙으로 보내는 대신, 헤드 어셈블리 전체를 물리적으로 위아래, 앞뒤로 움직여 위치를 맞춥니다.

이것 역시 '거울을 만지지 않는다'는 철학을 따르는 것으로, 애써 맞춰놓은 평행한 빔 경로를 전혀 흐트러뜨리지 않고 최종 목표를 달성하는 가장 확실한 방법입니다.

저는 거울을 만지작거려서가 아니라, 헤드를 움직여서 저 점을 구멍 중앙으로 옮기고 싶습니다... 오, 저것 좀 보세요. 어때요, 제가 좀 천재적이지 않나요? 훗, 겸손해야 하는 건 알지만요.

I want to be able to adjust that dot into the center of that hole not by fiddling with the mirror but by moving the head... oh look at that am i brilliant a modest I know that

5. 보너스 팁: 작업실에 숨겨진 위험

마지막으로, 레이저 렌즈에 관한 놀라운 안전 경고가 있습니다. 렌즈의 재료인 '셀렌화 아연(Zinc Selenide)'은 매우 유독한 물질입니다.

창안자는 이 물질이 피부를 통해 흡수될 수 있는 잠재적 위험이 있다고 경고하며, 취급 시 각별한 주의를 요구합니다. 그는 렌즈가 코팅되어 있어 위험이 덜할 수 있다는 점을 인지하고 있음에도, 잠재적 위험을 원천 차단하기 위해 재료 자체의 안전 데이터 시트를 따르는 것이 전문가의 자세라고 판단했습니다. 그래서 이제 그는 렌즈를 만질 때 항상 면장갑을 착용한다는 새로운 개인 안전 수칙을 세웠다고 합니다.

Conclusion: Rethinking "The Right Way"

결론적으로, 이 혁신적인 접근법이 우리에게 주는 핵심 교훈은 이것입니다. 때로는 좌절스러운 문제를 해결하는 열쇠가 '올바른' 절차라고 여겨졌던 근본적인 가정에 의문을 제기하는 데 있다는 것입니다. 레이저 커터에서 조정할 수 있는 것은 미러뿐만이 아닙니다.

이것이 바로 진정한 '핵'입니다. 고정관념에 도전하고, 도구가 아닌 원리를 지배하는 것. 이제 여러분의 작업실을 둘러보십시오. '원래 그렇게 하는 것'이라며 참고 있는 문제들 속에서, 당신만의 '역발상'을 기다리고 있는 것은 무엇입니까?
