레이저 커터 렌즈, 혹시 거꾸로 끼우셨나요? 당신이 몰랐던 놀라운 진실
서론: 작은 의문에서 시작된 탐구
레이저 커터를 사용하는 분이라면 누구나 렌즈를 "올바른" 방향으로 장착해야 한다고 알고 계실 겁니다. 저 또한 그랬습니다. 몇 달 전, 공장에서 출고된 제 기계의 렌즈가 소위 '거꾸로' 장착된 것을 발견했습니다. 볼록한 면이 아래를 향하고 있었죠. 저는 당연히 이를 바로잡았고, 그 후 성능이 훨씬 좋아졌다고 믿었습니다.
하지만 이 이야기는 여기서 끝나지 않았습니다. 최근 한 시청자분이 제게 본질적인 질문을 던졌습니다. "왜 렌즈 방향이 성능에 차이를 만드는 거죠?" 그의 아내가 방사선 전문의라 렌즈 시스템에 익숙했기에 생긴 자연스러운 궁금증이었습니다. 솔직히 말해, 저는 그 질문에 명확히 답할 수 없었고 제 무지를 깨달았습니다. 이 작은 의문을 해결하기 위해, 저는 직접 실험을 설계하고 진행하기로 했습니다. 그리고 그 결과는 놀라웠습니다.

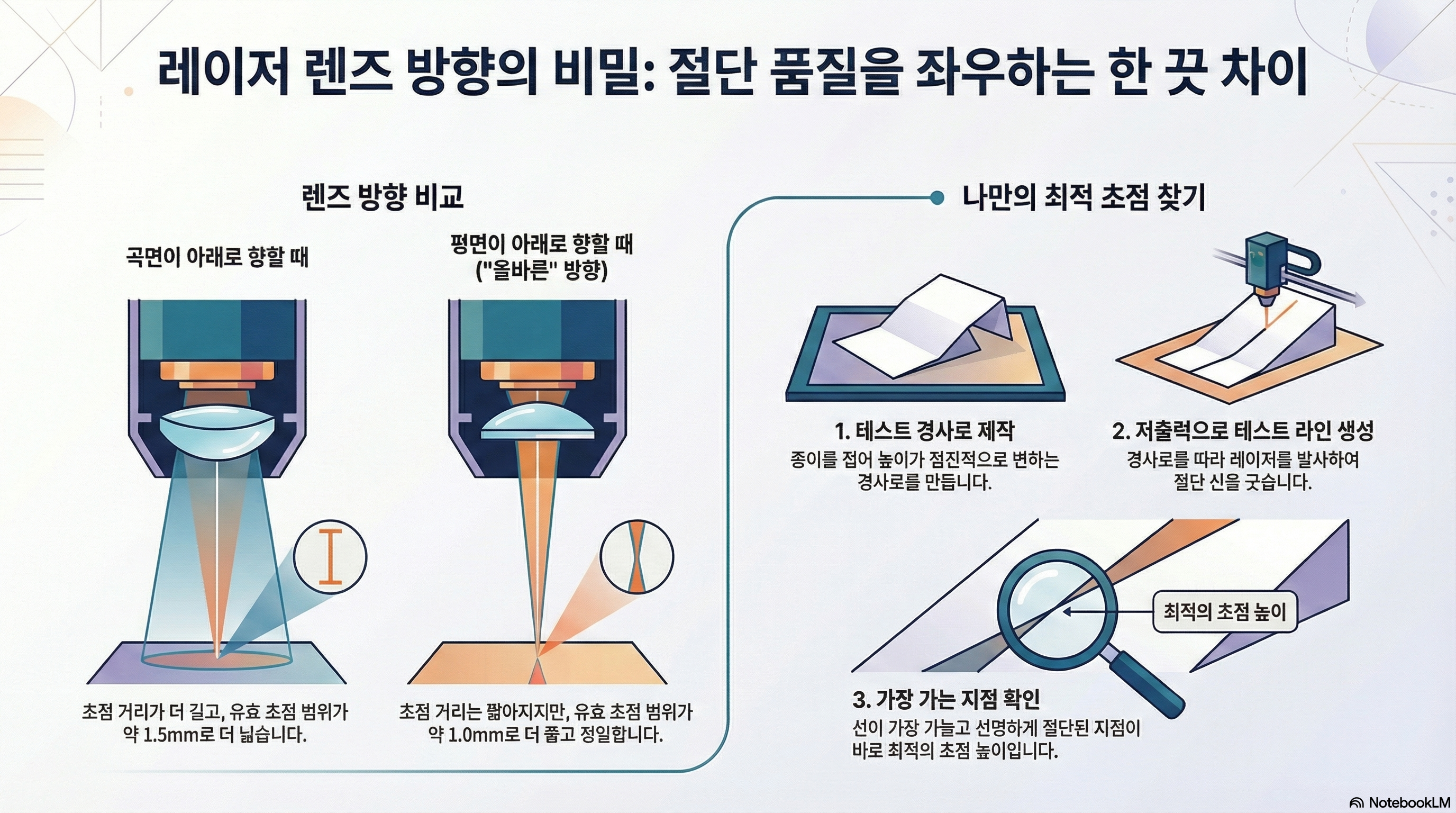

핵심 발견 1: '틀린 방향'은 없었다, '다른 결과'만 있을 뿐
가장 충격적인 사실부터 말씀드리겠습니다. 제가 "틀렸다"고 생각했던 렌즈 방향, 즉 볼록한 면이 작업물을 향하는 방식은 사실 틀린 것이 아니었습니다. 단지 다른 특성을 가질 뿐이었습니다.

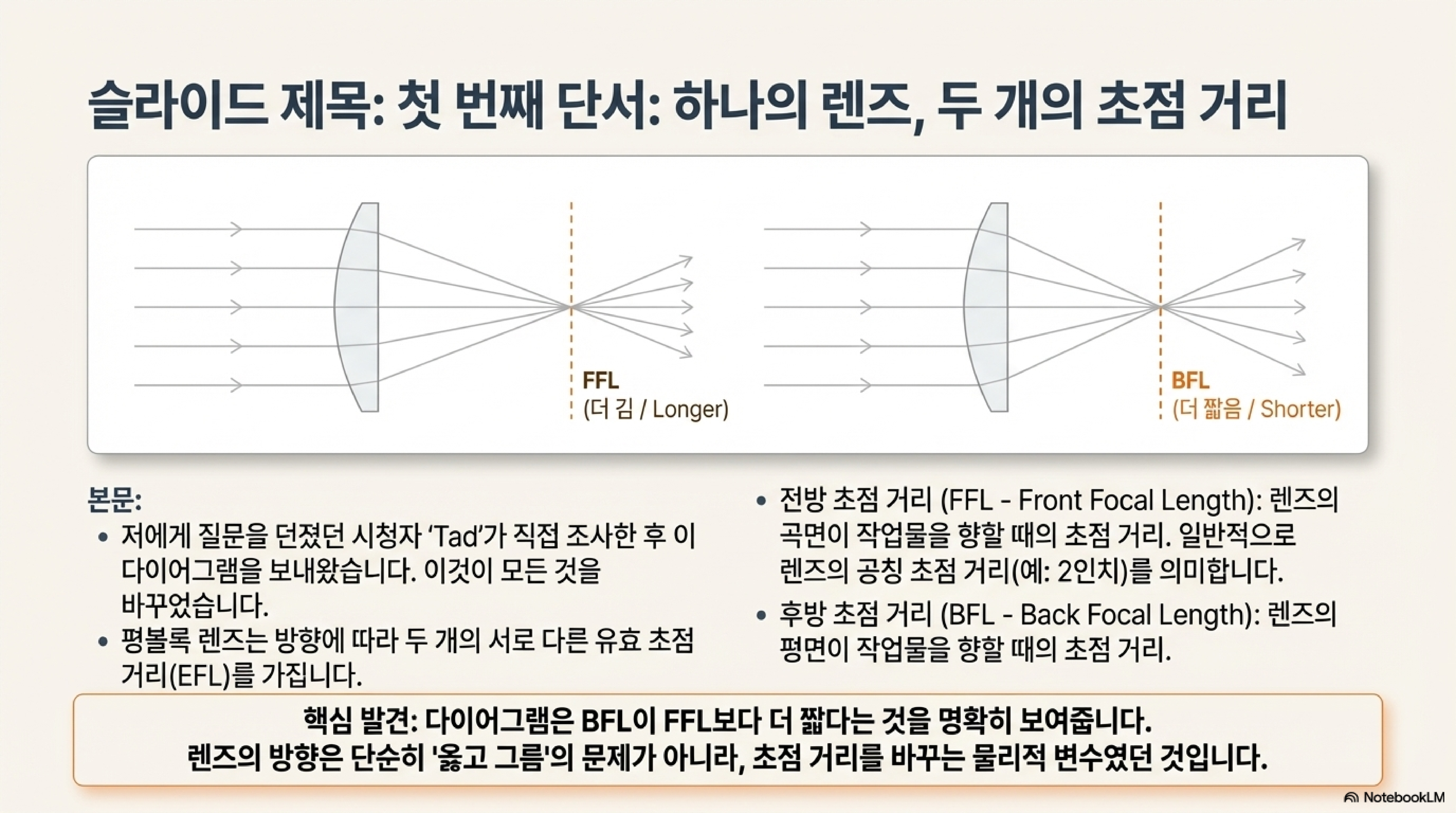

평면-볼록(Plano-convex) 렌즈에는 두 가지 유효 초점 거리(Effective Focal Length, EFL)가 존재합니다.
- 전방 초점 거리 (Front Focal Length, FFL): 렌즈의 볼록한 면이 작업물을 향할 때의 초점 거리입니다. 우리가 흔히 말하는 '2인치 렌즈'와 같이 렌즈의 제원에 해당하는 값이 바로 이 FFL입니다.
- 후방 초점 거리 (Back Focal Length, BFL): 렌즈의 평평한 면이 작업물을 향할 때의 초점 거리입니다. 중요한 점은 BFL이 FFL보다 더 짧다는 것입니다.
즉, 렌즈를 어느 방향으로 놓느냐에 따라 초점이 맺히는 실제 거리가 달라지며, 이는 단순히 거리가 변하는 것 이상의 차이를 만들어냅니다.

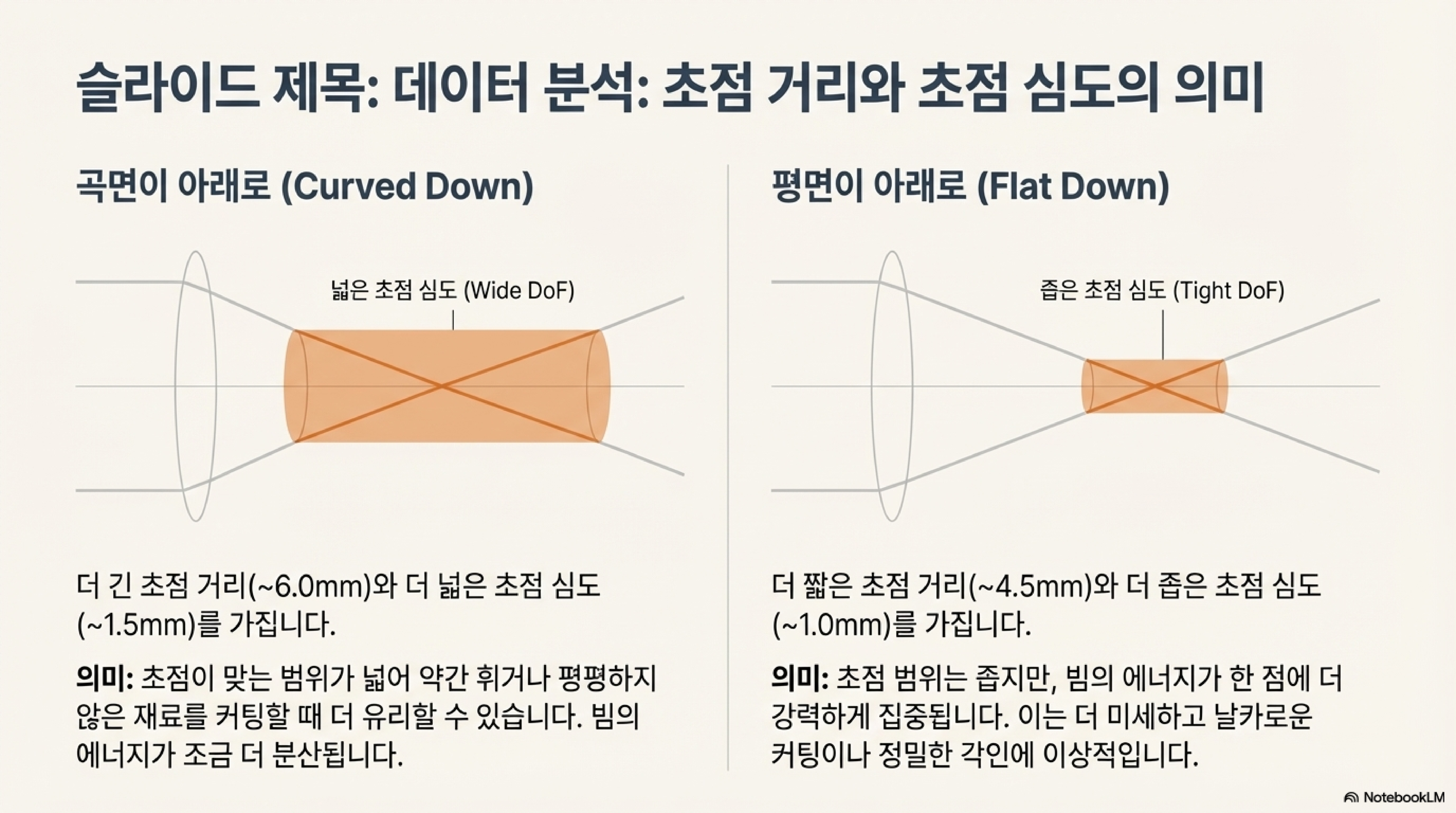

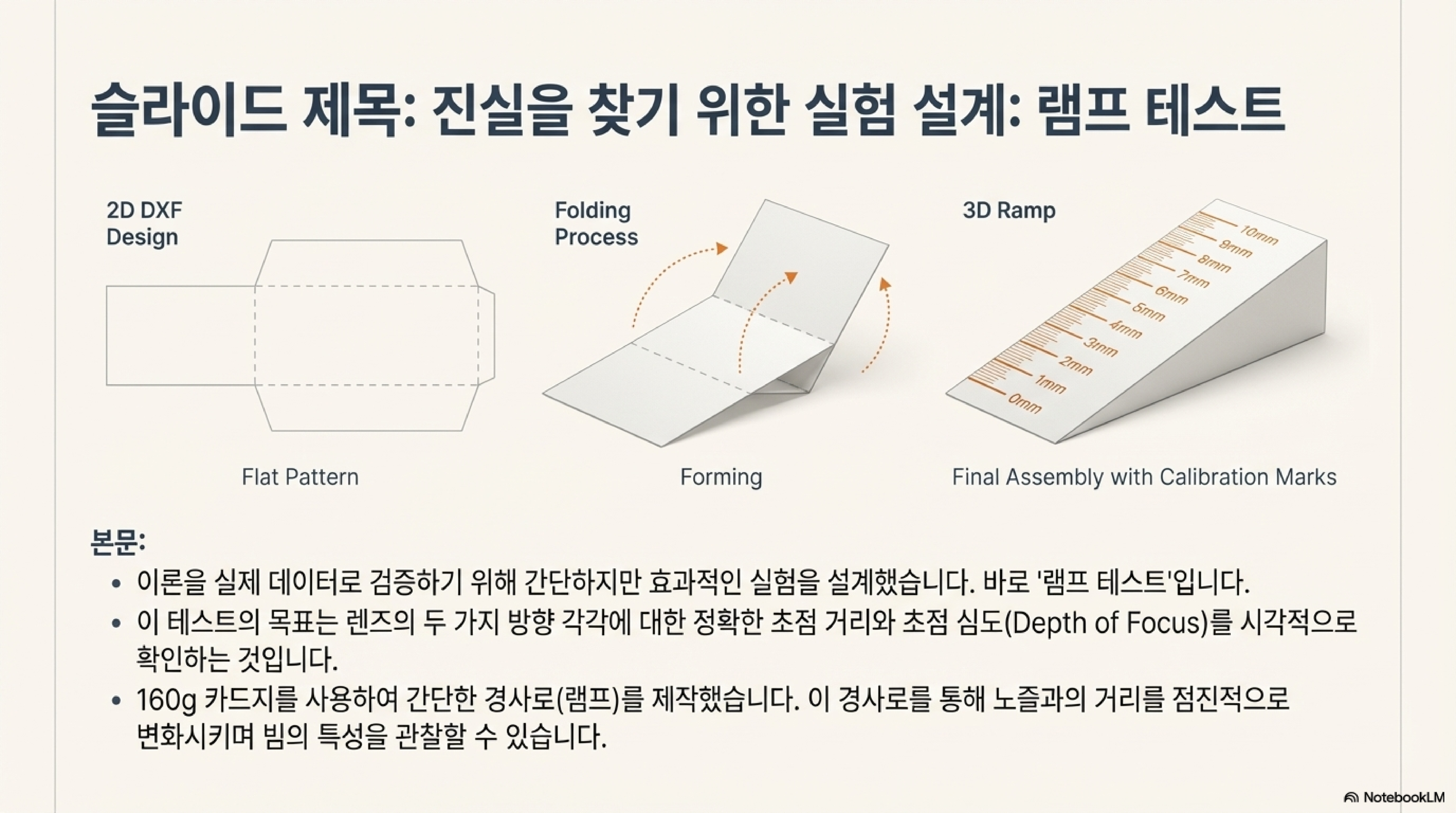

핵심 발견 2: 볼록한 면을 아래로: 더 넓은 초점 범위

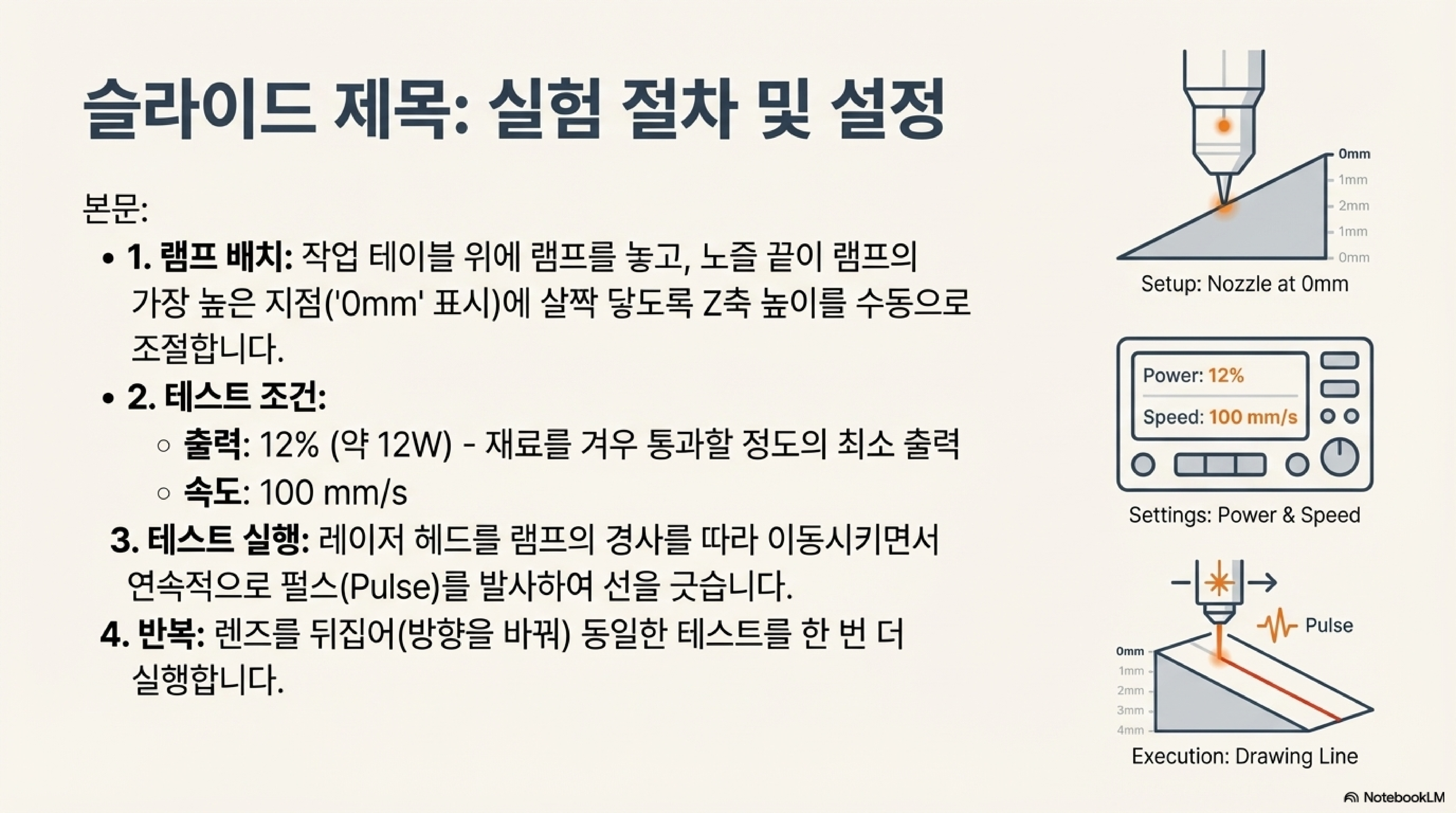

제가 처음 '틀렸다'고 생각했던 공장 출고 상태(볼록한 면이 아래로)로 실험을 진행했을 때 흥미로운 결과가 나타났습니다. 이 방향에서는 초점이 유효하게 맞는 범위, 즉 절단이 제대로 이루어지는 구간이 더 길었습니다.
실험에서 노즐 팁으로부터 약 3.75mm에서 5.25mm 사이, 즉 4.5mm를 중심으로 최적의 초점이 형성되었습니다. 이는 초점 심도가 더 깊다는 것을 의미합니다. 따라서 약간 휘어있거나 높이가 균일하지 않은 재료를 자를 때 오히려 더 유리할 수 있습니다. 빔의 에너지가 조금 더 넓은 범위에 걸쳐 효과적으로 작용하기 때문입니다.
실험 결과, 이 방향에서는 초점의 유효 범위가 약 1.5mm에 달했으며, 더 넓은 범위에 걸쳐 절단이 이루어졌습니다. 영상 제작자는 이를 두고 빔의 모양 자체가 다르기 때문일 것이라고 분석했습니다.

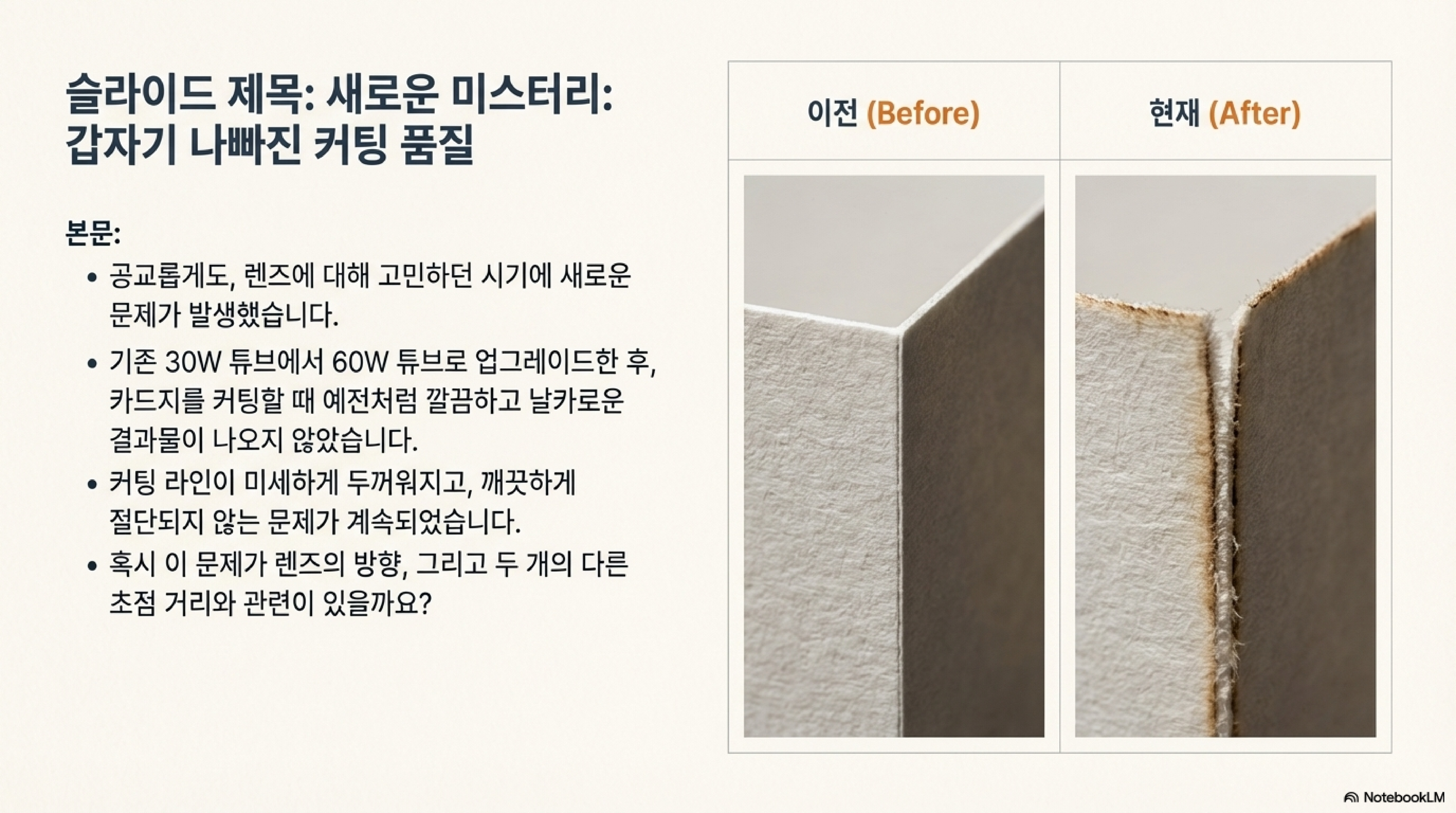

핵심 발견 3: 평평한 면을 아래로: 더 날카롭고 강력한 초점
이번에는 일반적으로 '올바른 방향'으로 알려진 방식, 즉 평평한 면을 아래로 향하게 하여 실험했습니다. 결과는 정반대의 특성을 보였습니다.
이 방향에서는 초점이 유효한 범위가 약 1mm로 더 좁았지만, 초점 거리는 약 6mm 지점으로 이동했습니다. 좁은 범위에 에너지가 더욱 강력하게 집중되기 때문에, 카드처럼 얇고 정밀한 재료를 자를 때 더 깨끗하고 날카로운 절단면을 얻을 수 있습니다. 또한, 절단된 지점의 색이 미세하게 더 밝게 보이는 것으로 보아, 이 방향이 더 나은 스팟 품질(spot quality)을 제공할 가능성이 있다고 추측했습니다.

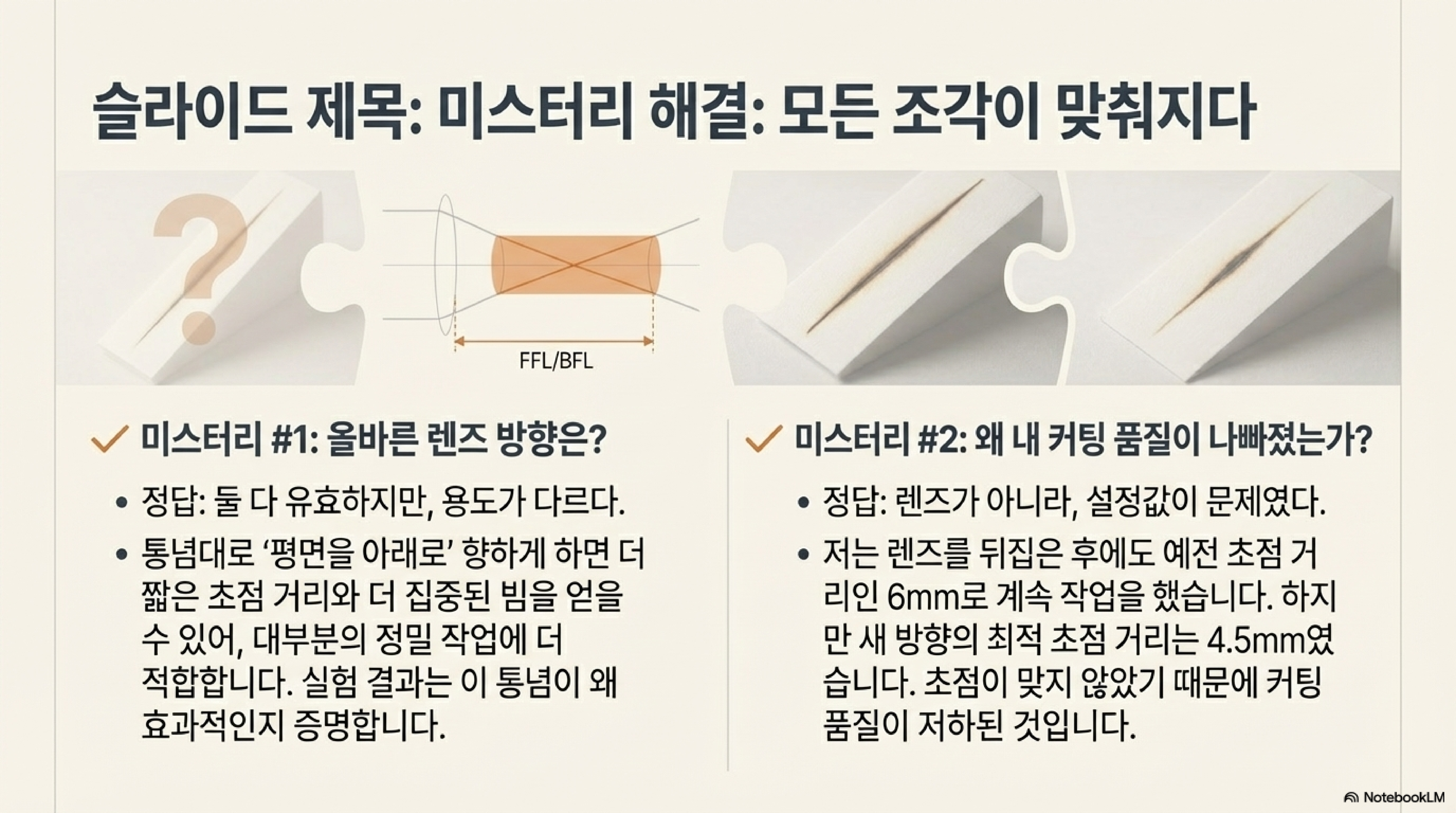

결론: 당신의 작업에 맞는 최적의 방향은?
이번 실험을 통해 얻은 가장 중요한 교훈은 레이저 커터 렌즈 방향에 '정답'과 '오답'은 없다는 것입니다. 대신, **'어떤 작업에 더 적합한가'**라는 질문이 있을 뿐입니다.
- 볼록한 면을 아래로: 초점 심도가 깊어 높이가 불균일한 재료를 커팅할 때 유리합니다. (초점 거리: 약 4.5mm)
- 평평한 면을 아래로: 초점 품질이 뛰어나 얇은 재료를 정밀하게 커팅하거나 선명한 각인을 할 때 유리합니다. (초점 거리: 약 6mm)

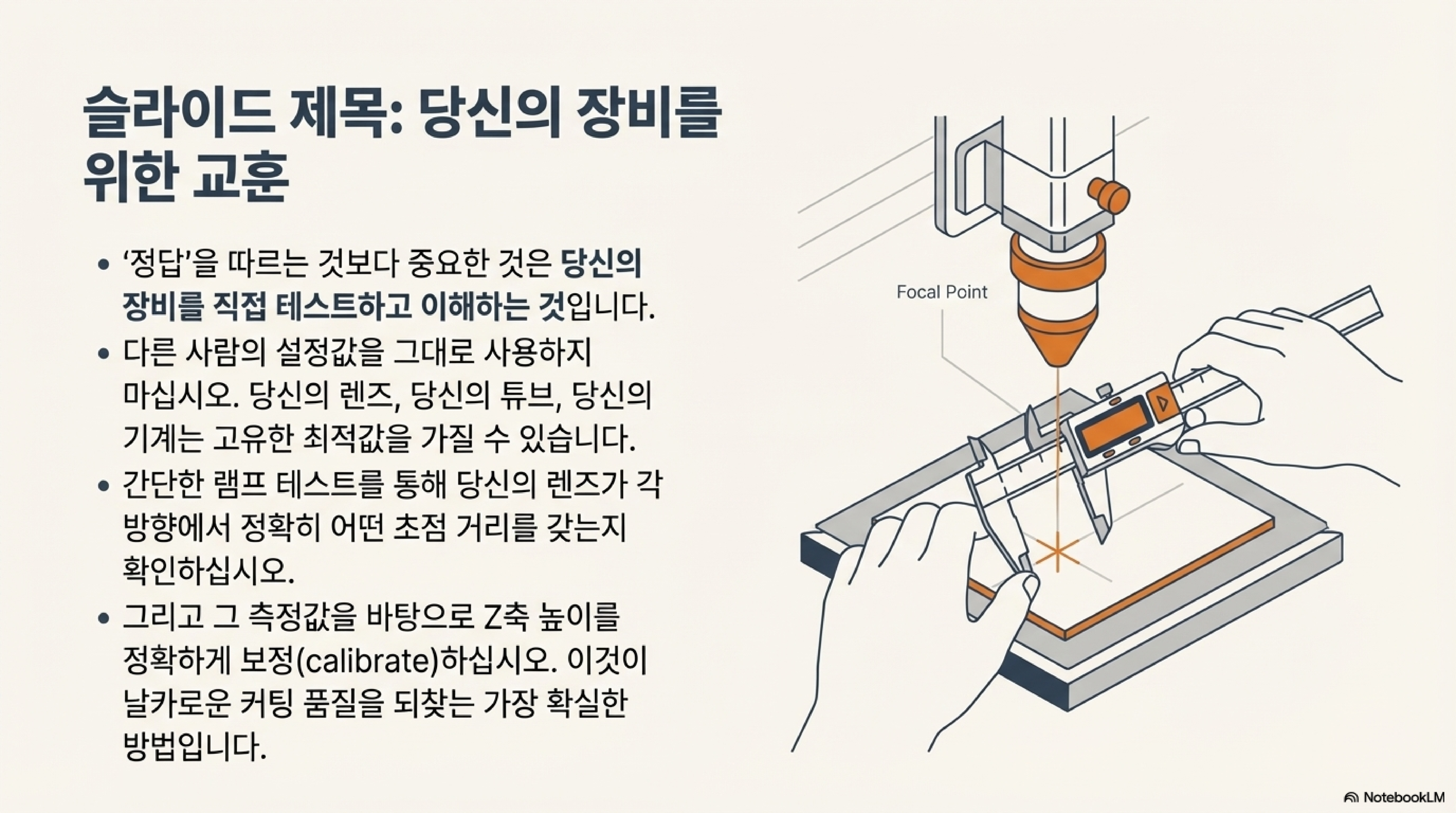

가장 중요한 점은 렌즈 방향을 바꿀 때마다 초점이 맺히는 실제 거리도 변한다는 것입니다. 실험에서처럼 초점 거리가 4.5mm에서 6mm로 변할 수 있으므로, 렌즈를 뒤집은 후에는 반드시 Z축 높이를 다시 조정하여 초점을 새로 맞춰야 최상의 결과를 얻을 수 있습니다.
이제 두 방향의 명확한 차이점을 알게 되셨을 겁니다. 당신의 주된 작업은 두꺼운 재료 커팅인가요, 아니면 얇은 종이를 이용한 정밀 작업인가요? 이 질문에 대한 답이 당신의 렌즈 방향을 결정할 것입니다.
이제 당신의 다음 프로젝트를 위한 최적의 렌즈 방향은 어느 쪽입니까?
