Rdworks Lab 70 까다로운 반복 각인, '디지털 지그'로 실패 없이 해결

까다로운 반복 각인, '디지털 지그'로 실패 없이 해결하는 5가지 비결

호텔 방 열쇠고리처럼 모양은 똑같지만 내용은 모두 다른 여러 개의 물건에 완벽하게 각인 작업을 해보신 적이 있나요? 그렇다면 작업물이 조금이라도 틀어지거나 실패해서 비싼 재료와 시간을 낭비할까 봐 노심초사했던 경험이 있으실 겁니다. 특히 한 묶음의 작업 중 단 하나만 잘못되어도 전체를 망칠 수 있다는 압박감은 상당합니다. 이 글에서는 바로 이런 까다로운 반복 각인 문제를 해결하기 위해 고안된 '최소 위험 전략'과 영리한 디지털 및 물리적 기법들을 공유하고자 합니다.

1. '최소 위험' 전략: 블랭크부터 모두 재단하라

직관과는 반대처럼 들릴 수 있지만, 재단 작업과 각인 작업을 분리하는 것은 매우 강력한 전략입니다. 여러 개의 제품을 한 번에 재단하고 각인하는 일반적인 방식은 위험이 큽니다. 재단 과정에서 단 하나의 실수라도 발생하면, 이미 각인에 들어간 시간과 노력이 허사가 되기 때문입니다.

'최소 위험' 접근법은 간단합니다. 먼저 필요한 모든 블랭크(아무것도 각인되지 않은 기본 모양)를 재료에서 잘라내는 것입니다. 이 전략은 특히 재료가 한정적일 때 빛을 발합니다. 섬세한 각인 작업에 시간을 쏟기 전에, 성공적으로 재단된 블랭크를 충분히 확보했는지 확인할 수 있기 때문입니다. 이로써 단 한 번의 재단 실수로 전체 배치를 잃는 최악의 상황을 막을 수 있습니다.

"...만약 무언가 잘못되면... 이 모든 시간과 노력을 낭비하게 되는 거죠. 저는 재료가 거의 떨어져 가고 있었기 때문에 다른 전략을 채택해야겠다고 결심했습니다. 그것은 기본적으로 최소 위험 전략이었습니다..."

2. 최고의 지그는 '디지털'과 '물리적'인 것의 결합이다

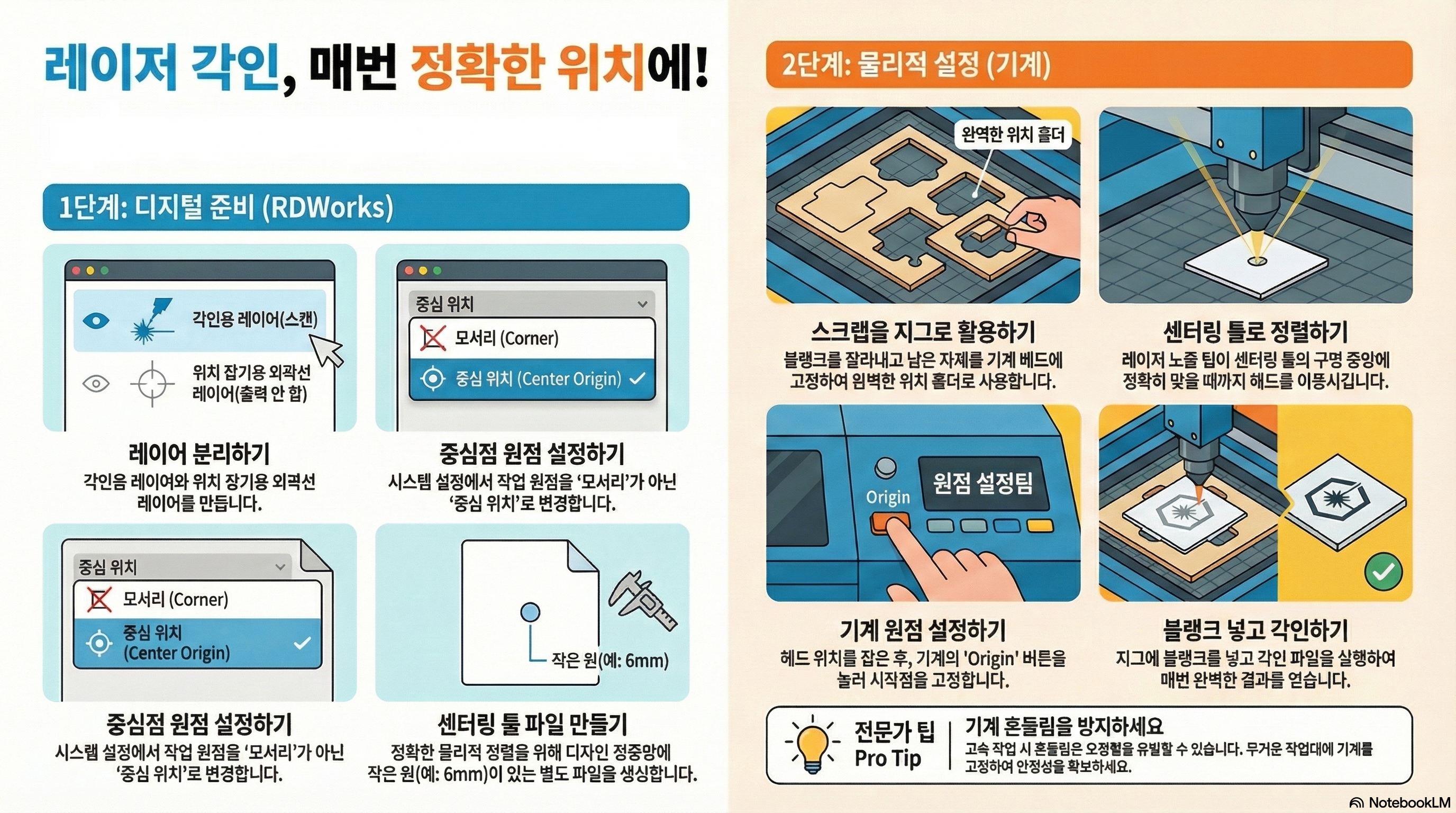

이 문제 해결의 핵심은 두 부분으로 구성된 지그(Jig, 보조 도구) 시스템에 있습니다. 이 시스템은 소프트웨어에서 설정하는 '디지털 지그'와 실제 재료로 만드는 '물리적 지그', 두 부분으로 이루어집니다. 먼저 디지털 지그의 원리부터 살펴보겠습니다.

RDWorks 같은 레이저 제어 소프트웨어에서 작업물의 재단 외곽선을 별도의 레이어로 유지하되, 해당 레이어의 출력(Output) 설정을 아니오(No)로 변경하는 것입니다. 이 설정으로 인해 외곽선은 레이저가 실제로 자르거나 각인하지는 않지만, 소프트웨어 내에서는 객체의 정확한 경계로 인식됩니다. 이 보이지 않는 외곽선은 각인될 디자인 패턴의 완벽한 중심점을 정의하는 기준선 역할을 합니다. 덕분에 블랭크를 다시 재단하지 않으면서도, 각인 디자인이 항상 블랭크의 정중앙에 위치하도록 보장할 수 있습니다. 이는 소프트웨어의 자체 로직을 역이용하여 완벽한 비물리적 정렬 경계를 만드는 매우 영리한 접근법입니다.

3. 진짜 기준점은 '코너'가 아닌 '중앙'이다

다음으로 중요한 것은 소프트웨어의 핵심 설정을 조정하는 것입니다. 많은 레이저 작업의 기본 시작점은 디자인의 모서리(코너) 중 하나로 설정되어 있습니다. 하지만 이 기법에서는 시스템 설정에서 작업 시작 위치를 중앙 위치(central position)로 변경해야 합니다.

이것이 바로 게임 체인저입니다. 기준점을 중앙으로 설정하면, 기계의 원점(Origin)을 블랭크가 놓일 위치의 물리적 정중앙에 정확히 맞출 수 있습니다. 여기서 앞서 설명한 '디지털 지그'가 다시 중요해집니다. 만약 출력되지 않는 디지털 외곽선이 없다면, 소프트웨어가 인식하는 디자인의 중심점(녹색 점)은 엉뚱한 곳에 위치하게 될 것입니다. 이처럼 각각의 기법들은 서로 유기적으로 연결되어 완성도를 높입니다.

4. 레이저 노즐을 정밀 측정 도구로 활용하라

디지털 지그 설정이 끝났다면, 이제 시스템의 두 번째 부분인 '물리적 지그'를 만들고 사용할 차례입니다. 먼저 별도의 파일을 이용해 폐자재로 기준점용 템플릿을 재단합니다. 이 템플릿에는 디자인의 정확한 중앙 위치에 구멍(예: 직경 6mm)이 뚫려 있습니다.

그다음의 물리적 정렬 과정이야말로 이 기법의 백미입니다. 레이저 헤드를 매우 느린 속도(5mm/s)로 수동 조작하여, 레이저 노즐 끝부분이 템플릿의 구멍에 물리적으로 완벽하게 들어맞도록 위치를 조절하는 것입니다. 이 간단하지만 정밀한 방법은 기계의 하드웨어(노즐) 자체를 일종의 물리적 탐침으로 사용하여 추측 없이 거의 완벽한 정확도로 원점(Origin)을 설정하게 해줍니다. 또한, 이 템플릿 지그를 블랭크 재단 시 사용했던 것과 동일한 기준점(테이블 고정 나사)에 맞춰 배치함으로써 완벽한 평행 정렬을 보장합니다.

5. 기계의 '진동'을 얕보지 마라

마지막으로, 종종 간과되지만 매우 실용적인 문제인 기계의 안정성입니다. 고속 각인 작업은(영상에서는 200mm/s의 속도로 작업합니다) 상당한 진동을 유발할 수 있으며, 이 진동으로 인해 작업물이 미세하게 움직일 수 있습니다. 그렇게 되면 앞서 공들여 맞춘 정밀한 정렬이 모두 수포로 돌아갈 수 있습니다.

이 문제에 대한 해결책은 기계 자체를 안정시키는 것입니다. 예를 들어, 이 기법을 고안한 작업자는 자신의 레이저 기계를 매우 튼튼한 작업대에 단단히 고정하여 사용합니다. 기계의 안정성은 사소한 차이처럼 보이지만, 반복 작업의 최종 품질을 좌우하는 결정적인 요소가 될 수 있습니다.

"여기에 제 커피를 올려놓아도 전혀 눈치채지 못할 겁니다."

결론: 마지막 생각

복잡한 제작 문제를 해결하는 열쇠는 종종 디지털 소프트웨어의 영리한 트릭과 직접 손으로 만지는 물리적 기법의 창의적인 조합에 있습니다. 최소 위험 전략부터 시작하여 보이지 않는 디지털 지그, 중앙 기준점 설정, 노즐을 이용한 정밀 정렬, 그리고 기계 안정성 확보에 이르기까지, 이 기법들은 실패 가능성을 최소화하고 결과물의 일관성을 극대화하는 훌륭한 예시를 보여줍니다.

여러분이 자신만의 작업 문제를 해결하기 위해 고안한 창의적인 방법이나 지그는 무엇인가요?
