Rdworks Lab 97 CO2 레이저 파워 서플라이

당신이 몰랐던 CO2 레이저 파워 서플라이에 대한 5가지 놀라운 진실

서론: 미스터리한 검은 상자 파헤치기

대부분의 레이저 사용자에게 파워 서플라이는 기계 뒤편에 조용히 자리한 '검은 상자'에 불과합니다. 우리는 그저 전원 스위치를 켜고, 출력을 조절하고, 나머지는 알아서 되리라 기대합니다. 하지만 이 미스터리한 상자 안에서는 우리가 상상하는 것보다 훨씬 더 복잡하고 놀라운 일들이 벌어지고 있습니다. 전기 전문가 칩 윌리엄스(Chip Williams)의 심층적인 분석을 바탕으로, 이 글은 레이저 파워 서플라이의 직관에 반하는 작동 원리를 다섯 가지 핵심 진실로 명쾌하게 풀어낼 것입니다. 이 글을 통해 당신의 장비를 더 깊이 이해하고, 잠재적인 문제를 진단하는 새로운 시각을 얻게 될 것입니다.

--------------------------------------------------------------------------------

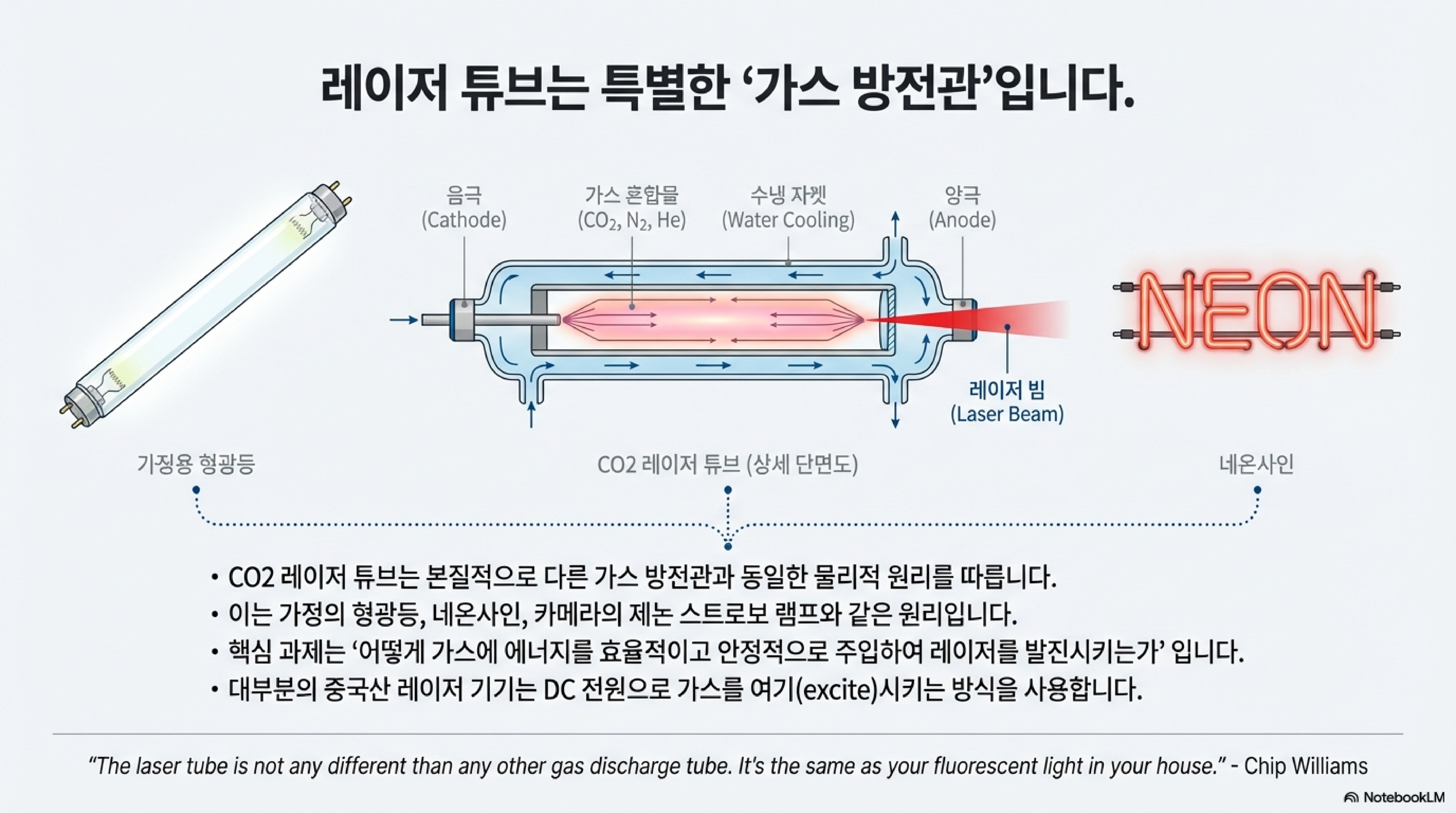

1. 레이저 튜브의 본질: 화려한 형광등일 뿐이다

우리가 사용하는 CO2 레이저 튜브가 사실은 가정용 형광등이나 화려한 네온사인과 본질적으로 같다는 사실을 알고 계셨나요? 칩 윌리엄스에 따르면, 이 모든 것은 '가스 방전 튜브(gas discharge tube)'라는 동일한 원리로 작동합니다. 이것이 중요한 이유는 레이저 튜브가 단순한 저항기처럼 작동하지 않기 때문입니다. 전압과 전류의 관계는 매우 독특하고 비선형적인 특성을 보이며, 이는 파워 서플라이가 왜 그렇게 정교하게 설계되어야만 하는지에 대한 첫 번째 단서입니다. 튜브는 안정적인 부하가 아니며, 마치 변덕스러운 파트너와 같습니다. 파워 서플라이는 바로 이 까다로운 파트너를 길들이기 위해 만들어진 정교한 제어 시스템인 것입니다.

레이저 튜브는 다른 가스 방전 튜브와 전혀 다르지 않습니다. 그것은 당신 집의 형광등과 같고, 건물에서 볼 수 있는 네온사인과도 같습니다... 가스 방전은 매우 독특한 특성을 가지고 있으며, 사실상 그다지 좋은 부하가 아닙니다.

--------------------------------------------------------------------------------

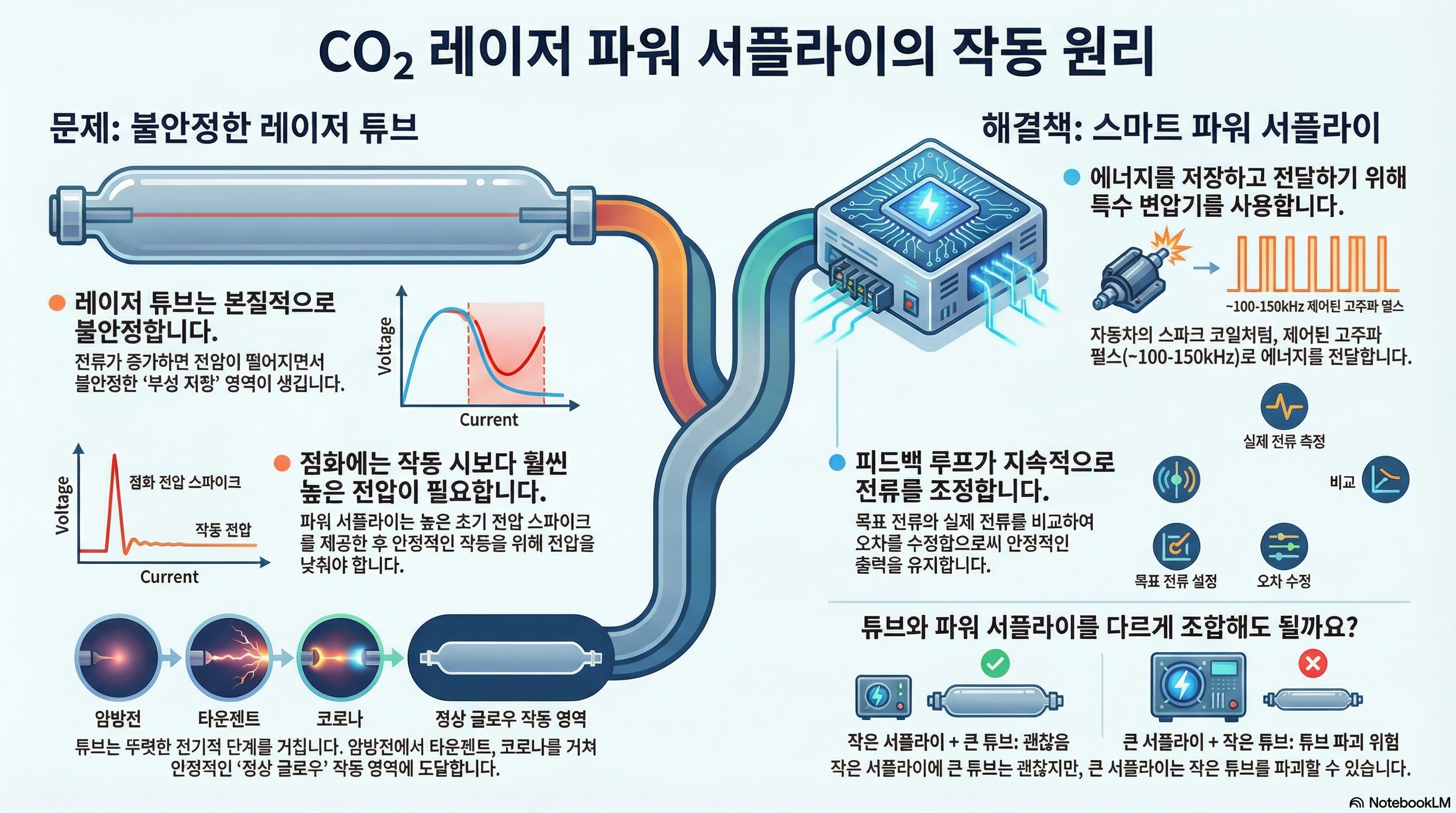

2. 마법의 핵심: 에너지를 '저장'하는 플라이백 트랜스포머

일반적인 변압기는 입력된 에너지를 거의 즉시 출력으로 변환합니다. 하지만 CO2 레이저 파워 서플라이의 심장부에는 '플라이백 트랜스포머(Flyback Transformer)'라는 특별한 부품이 있습니다. 바로 이 부품이야말로 우리가 '검은 상자'라고 부르는 파워 서플라이가 지능적이고 동적으로 작동할 수 있는 핵심 비결입니다. 칩 윌리엄스는 이를 자동차의 점화 코일에 비유합니다. 이 트랜스포머는 에너지를 즉시 통과시키는 대신, 페라이트(ferrite) 같은 자성 물질에 일시적으로 '저장'했다가, 극도로 제어된 방식으로 방출합니다.

이 '저장 후 방출' 방식은 바로 그 변덕스러운 파트너(레이저 튜브)가 필요로 하는 에너지를, 필요한 순간에 정확히 제어하여 공급하기 위한 핵심 전략입니다. 파워 서플라이는 이 트랜스포머를 통해 초당 무려 10만에서 15만 번(100~150kHz)에 달하는 엄청난 주파수로 레이저 튜브에 정확히 계산된 에너지 덩어리를 공급합니다. 이는 파워 서플라이가 단순히 전기를 흘려보내는 장치가 아니라, 마이크로초 단위로 튜브의 상태에 반응하는 매우 동적인 시스템임을 보여줍니다.

--------------------------------------------------------------------------------

3. 가장 의외의 사실: 정상 작동 시 전압은 거의 일정하다

레이저 출력을 50%에서 20%로 낮추면 튜브에 걸리는 전압도 그에 비례하여 낮아질 것이라고 생각하기 쉽습니다. 하지만 진실은 정반대입니다. 여기서 우리는 처음으로 '검은 상자'의 제어 로직을 엿볼 수 있습니다. 칩 윌리엄스가 제시한 V-I(전압-전류) 특성 곡선에 따르면, 레이저 튜브가 안정적으로 빛을 내는 '정상 발광(normal glow)' 영역에 일단 진입하면 놀라운 현상이 발생합니다. 사용자가 출력을 바꾸기 위해 전류를 아무리 조절해도, 튜브 양단에 걸리는 전압은 거의 변하지 않고 일정하게 유지됩니다.

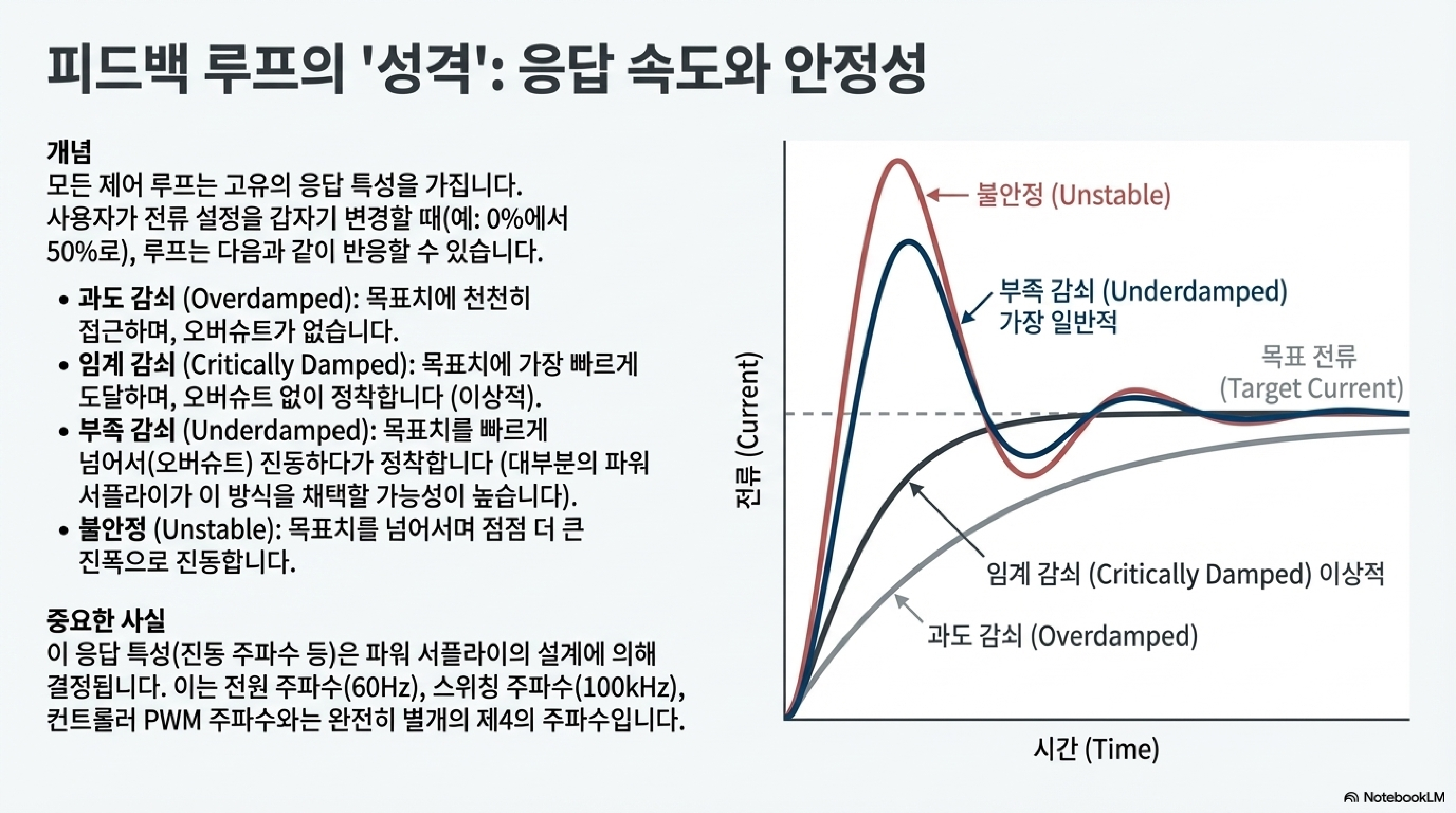

실제 스코프 측정 결과는 이를 명확히 보여줍니다. 레이저 출력을 40%에서 15%로 낮추자 전류는 15mA에서 12mA로 감소했지만, 튜브 양단의 전압은 약 20,000V로 동일하게 유지되었습니다. 이것이 바로 가스 방전 튜브의 비선형적인 특성이 실제로 드러나는 순간이며, 파워 서플라이가 왜 전압이 아닌 전류 제어에 집중해야만 하는지를 증명합니다. 파워 서플라이는 전압을 제어하는 것이 아니라, 오직 '전류'만을 정밀하게 제어하여 출력을 조절하는 '정전류 루프(constant current loop)'로 설계되었다는 강력한 증거입니다.

--------------------------------------------------------------------------------

4. 두려운 시동 스파크: 생각보다 위험하지 않을 수 있다

레이저 튜브가 처음 켜질 때 발생하는 거대한 초기 전류 스파이크를 본 많은 사용자들은 이것이 튜브의 수명을 단축시킬 것이라고 우려합니다. 실제로 스코프 화면에서는 측정 범위를 벗어날 정도로 높은 피크가 관찰되기도 합니다. 하지만 칩 윌리엄스는 이것이 생각만큼 위험하지 않을 수 있다고 설명합니다.

그의 전문가적 견해에 따르면, 이 스파크의 전류 값 자체는 매우 높을 수 있지만, 그 지속 시간이 나노초(nanoseconds, 10억 분의 1초) 단위로 극도로 짧습니다. 물리학에서 중요한 것은 순간적인 힘(전류)뿐만 아니라, 그 힘이 가해진 시간, 즉 총 '에너지'입니다. 이 초기 스파크는 너무나 짧은 시간 동안만 존재하기 때문에, 튜브 내부의 가스를 분해하여 손상을 일으킬 만큼의 충분한 에너지를 전달하지는 못한다는 것입니다.

(스파크가 튜브를 손상시킬 수 있다는 우려에 대해) 음, 먼저 몇 가지 짚고 넘어가죠. 사실 상황은 당신이 생각하는 것보다 더 심각합니다. 스코프로는 그 전류 피크가 얼마나 높은지 다 볼 수도 없으니까요... 하지만... 에너지의 관점에서 보면, 그 모든 일은 극도로 짧은 시간 동안만 일어납니다... 현실적으로는 튜브에 거의 손상을 주지 않을 겁니다.

--------------------------------------------------------------------------------

5. 실용적인 조언: 튜브와 파워 서플라이 조합의 법칙

튜브와 파워 서플라이의 용량이 맞지 않을 때 어떤 일이 발생할까요? 칩 윌리엄스는 이에 대해 명확한 가이드라인을 제공합니다.

• 더 큰 튜브에 더 작은 파워 서플라이를 사용하는 경우: 파워 서플라이가 튜브를 점화시킬 수 있는 충분한 전압을 생성할 수만 있다면, 이것은 비교적 안전한 조합입니다. 튜브는 단지 자신의 최대 출력으로 작동하지 않을 뿐이며, 파워 서플라이에 손상을 주지도 않습니다. 파워 서플라이는 설계된 최대치만큼의 전류만 공급할 것입니다.
• 더 작은 튜브에 더 큰 파워 서플라이를 사용하는 경우: 이것은 매우 위험한 조합입니다. 더 큰 파워 서플라이는 작은 튜브가 감당할 수 있는 한계를 훨씬 뛰어넘는 전류를 쉽게 공급할 수 있습니다. 사용자가 실수로 출력을 높게 설정하면, 튜브는 순식간에 과열되어 영구적인 손상을 입거나 파괴될 수 있습니다.

칩 윌리엄스는 "결론적으로, 튜브와 파워 서플라이의 사양을 맞추는 것이 가장 좋다"고 조언합니다. 이는 장비의 성능과 수명을 모두 보장하는 가장 확실한 방법입니다.

--------------------------------------------------------------------------------

결론: 똑똑한 파트너로서의 파워 서플라이

이제 레이저 파워 서플라이가 단순한 전원 공급 장치가 아님을 알게 되셨을 것입니다. 그것은 레이저 튜브라는 까다롭고 변덕스러운 파트너의 복잡한 특성에 실시간으로 반응하고 제어하는, 정교하고 동적인 지능형 시스템입니다. 에너지를 저장했다가 방출하고, 전압 대신 전류를 정밀하게 제어하며, 스스로를 보호하는 메커니즘까지 갖추고 있습니다.

이제 당신의 파워 서플라이 내부에서 일어나는 복잡한 상호작용을 이해했으니, 앞으로 레이저 문제를 진단하고 접근하는 방식에 어떤 변화를 줄 수 있을까요? 이 '검은 상자'에 대한 새로운 이해가 당신의 레이저 사용 경험을 한 단계 더 발전시키는 계기가 되기를 바랍니다.
