RDWorks의 4가지 놀라운 비밀: 당신의 레이저 각인 품질을 바꿀 숨겨진 진실

1.0 서론: 호기심을 자극하는 도입부

레이저 각인 작업을 하다 보면 누구나 한 번쯤 이런 경험을 해보셨을 겁니다. 화면 속 디자인은 완벽해 보였는데, 막상 각인된 결과물은 어딘가 모르게 기대에 미치지 못하는 상황 말입니다. 우리는 종종 그 원인을 재료나 기계의 물리적 한계에서 찾으려고 하지만, 때로는 우리가 매일 사용하는 소프트웨어 자체에 그 비밀이 숨겨져 있기도 합니다.

특히 RDWorks와 같은 전문 프로그램은 사용자가 미처 인지하지 못하는 내부 동작 방식을 가지고 있으며, 이것이 최종 결과물에 결정적인 영향을 미칠 수 있습니다. 이 글에서는 RDWorks의 숨겨진 작동 원리를 파악하기 위해 진행된 한 심층 실험을 통해 밝혀진, 가장 놀랍고 직관에 반하는 4가지 발견을 공유하고자 합니다. 이 글을 끝까지 읽으신다면, 여러분의 레이저 각인 작업에 대한 접근 방식이 완전히 달라질 수도 있습니다.

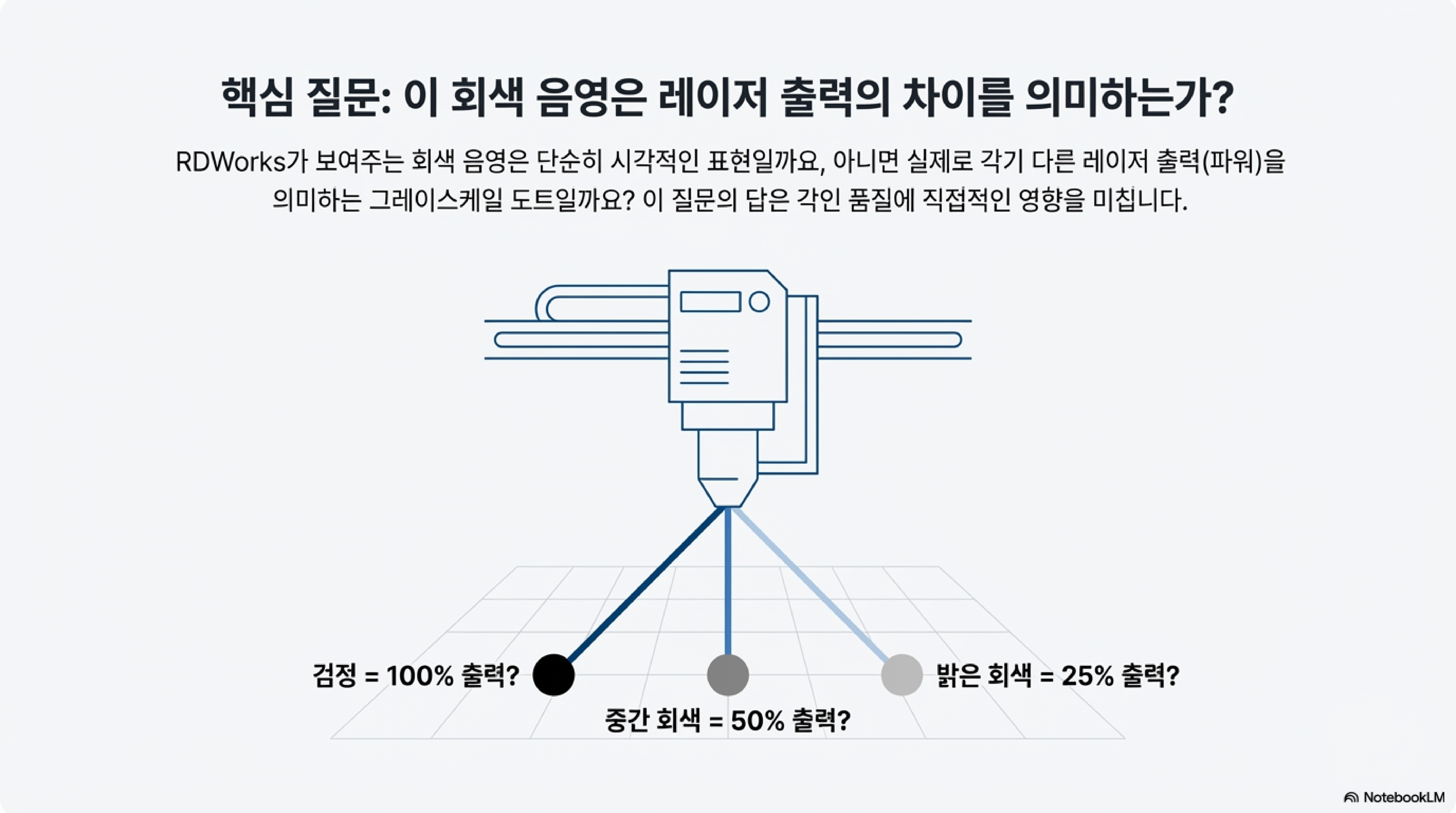

2.0 첫 번째 발견: RDWorks의 '회색조'는 착시 현상입니다

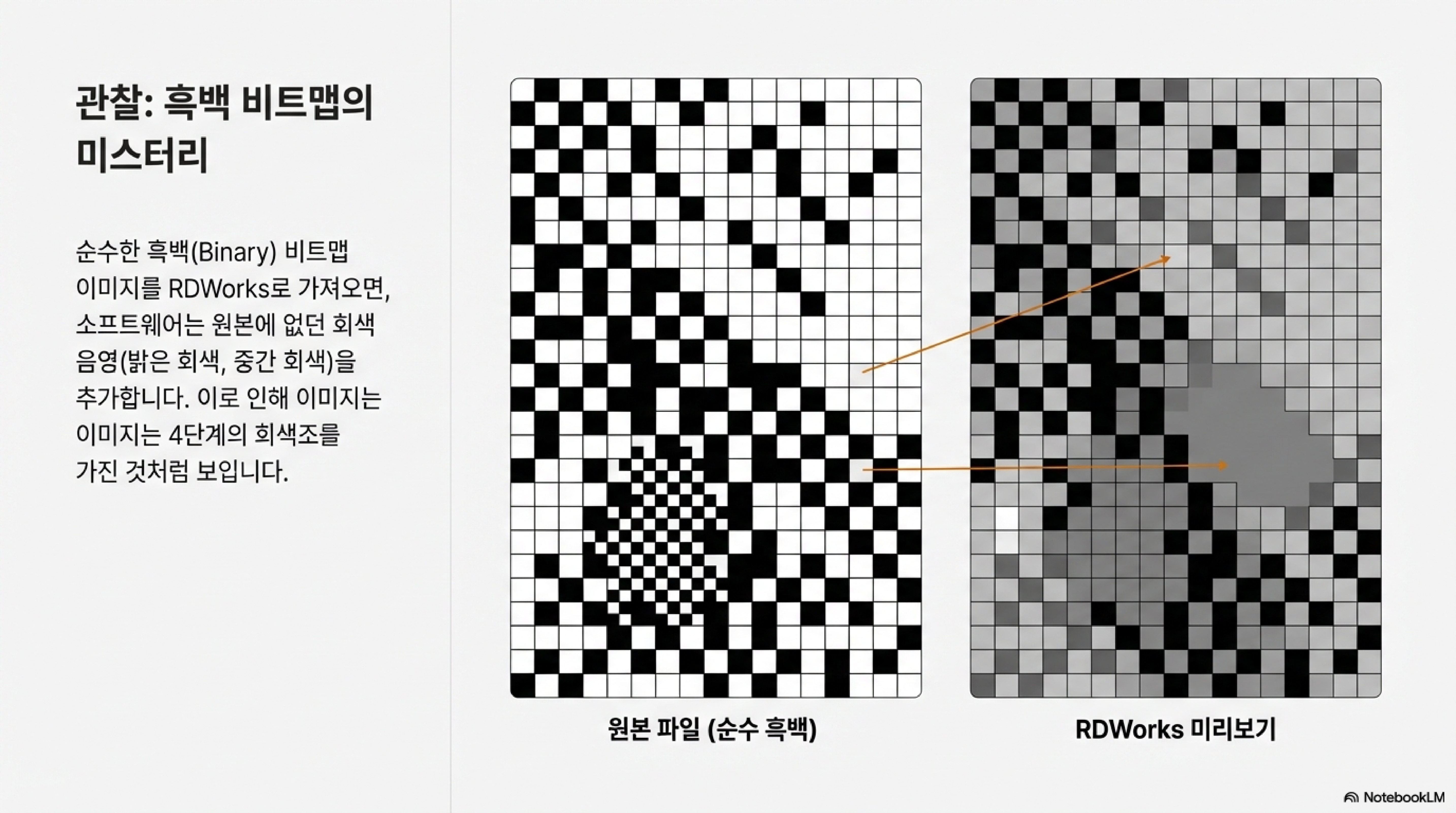

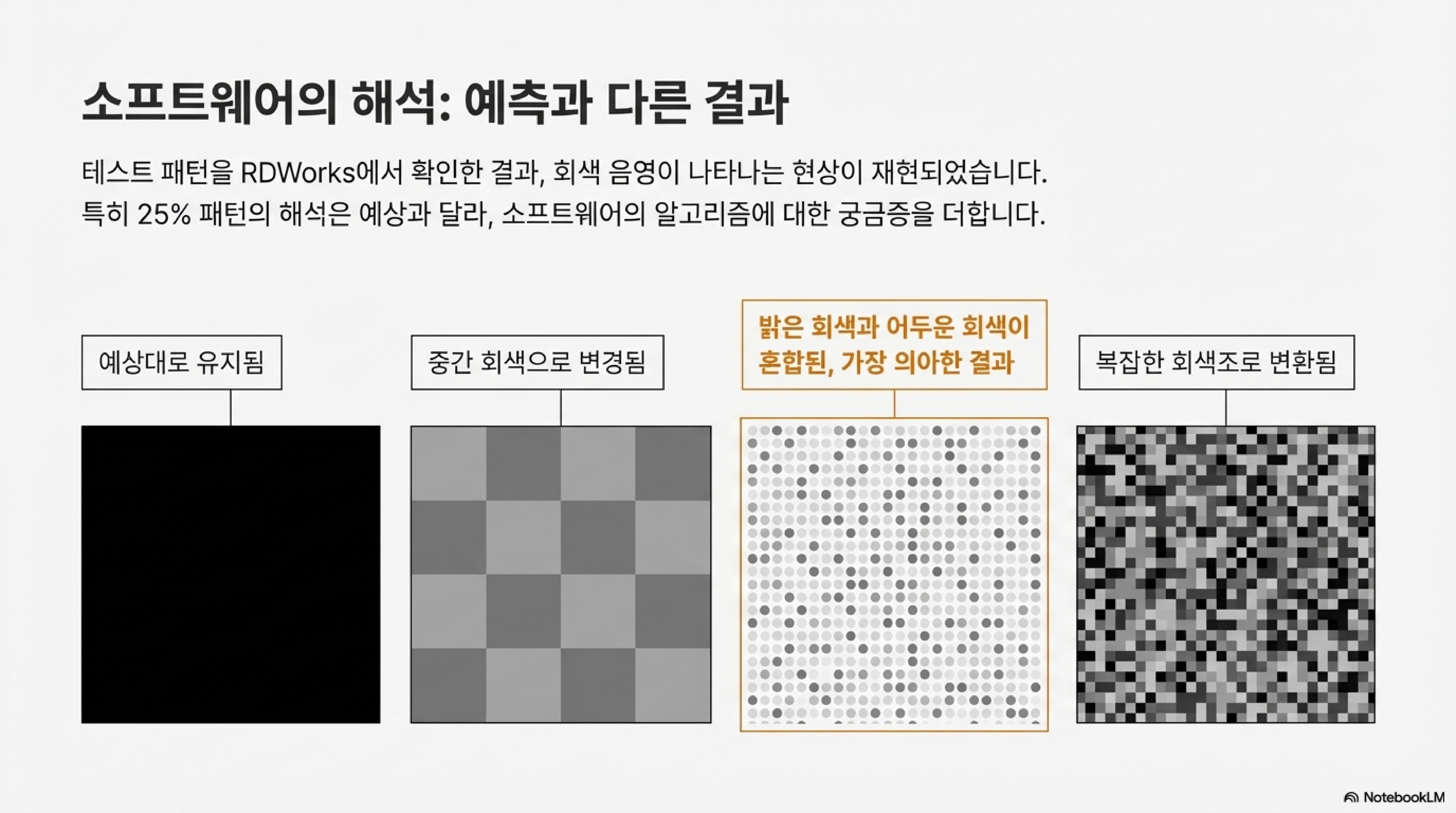

혹시 완벽한 흑백 비트맵 이미지를 RDWorks로 불러왔는데, 소프트웨어가 멋대로 연회색과 중간 회색 음영을 추가하여 4단계 회색조 이미지처럼 보이게 만드는 문제에 의아했던 적 없으신가요? 이것이 첫 번째 발견의 시작점이었습니다. 이 추가된 회색들이 혹시 레이저 출력을 다르게 조절하는 신호는 아닐까 하는 합리적인 의심이 들 수 있습니다.

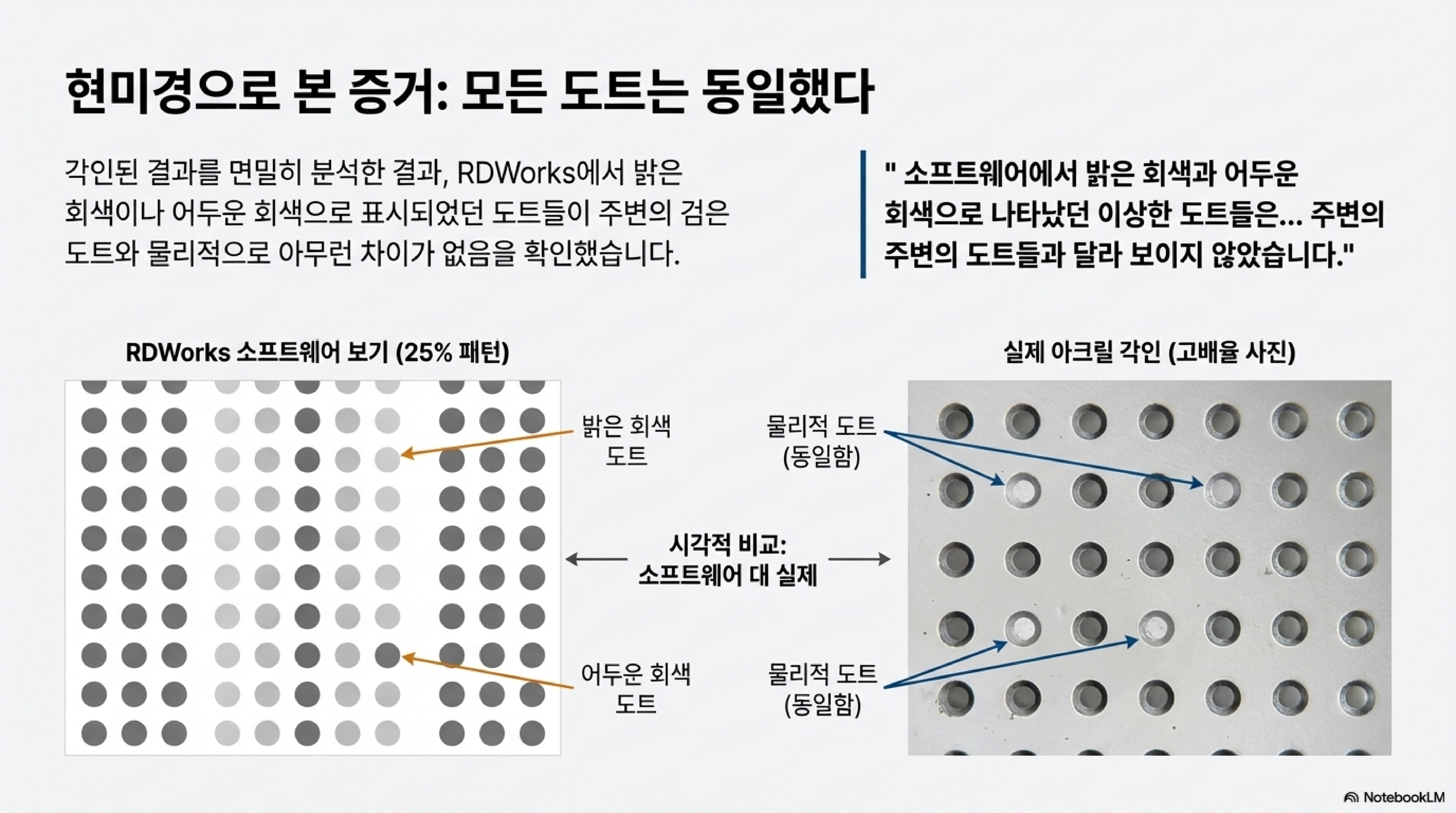

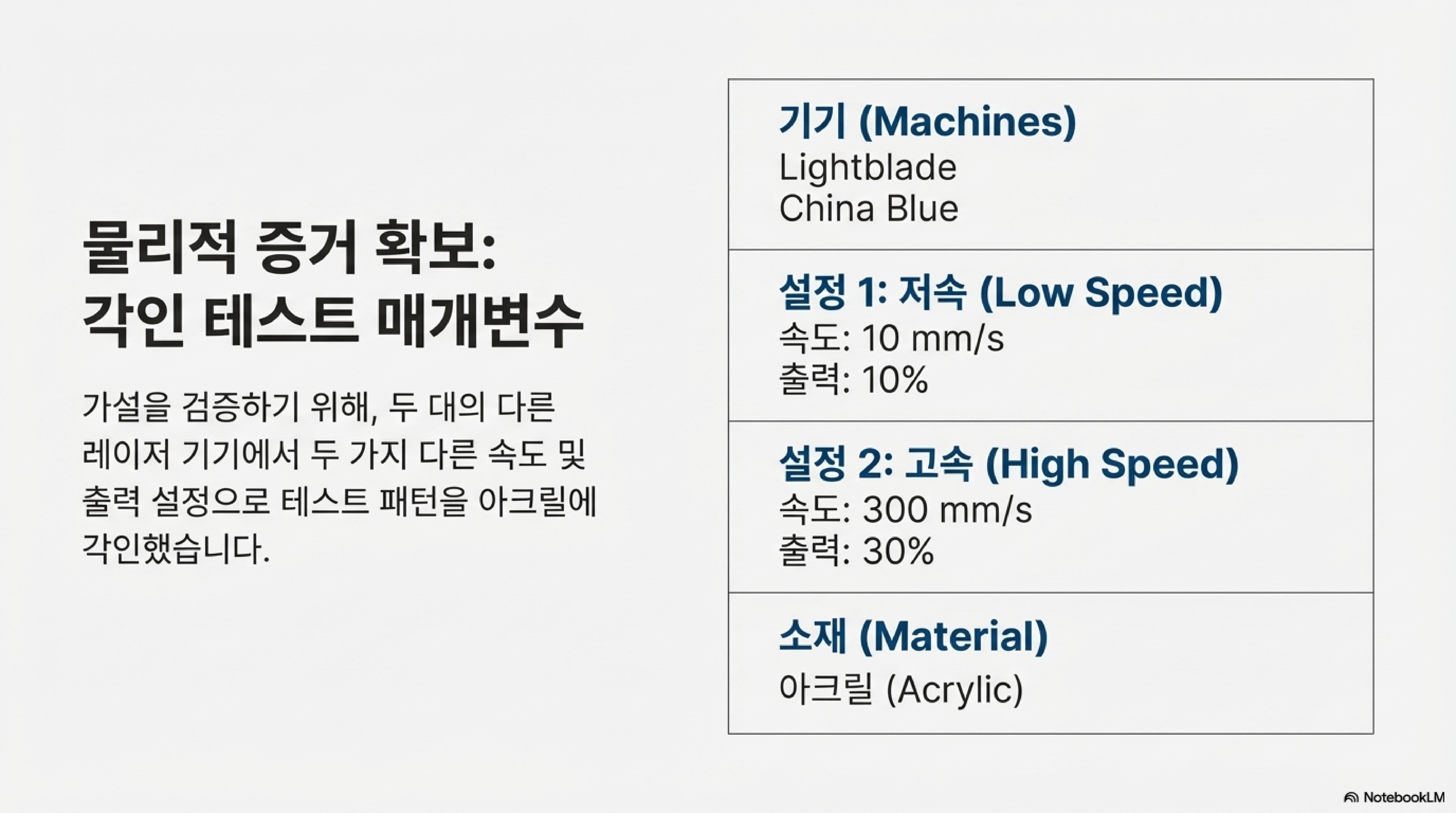

하지만 아크릴에 다양한 패턴을 각인하며 테스트한 결과, 이는 소프트웨어 화면에만 나타나는 순수한 시각적 착시 현상임이 밝혀졌습니다. 화면에 연회색으로 보이던 부분, 중간 회색으로 보이던 부분, 그리고 검은색으로 보이던 부분에서 생성된 각인된 점들은 물리적으로 모두 동일했습니다.

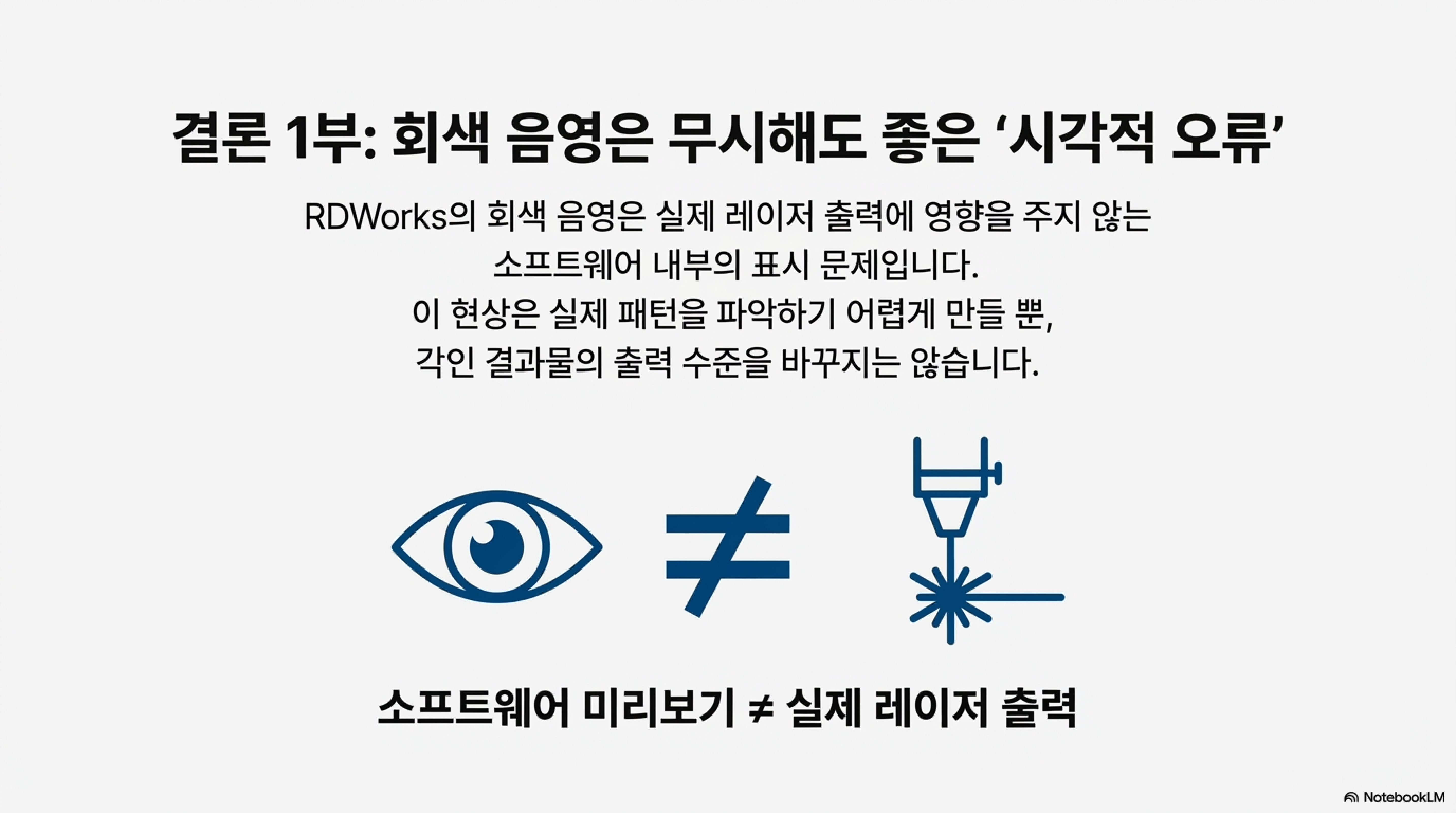

이것이 실제 작업에서 의미하는 바는 명확합니다. RDWorks 미리보기에 나타나는 회색 단계는 실제 레이저 출력의 차이와 아무런 관련이 없습니다. 따라서 사용자는 소프트웨어 미리보기에서 보이는 혼란스러운 회색 음영을 완전히 무시하고 작업해도 괜찮습니다.

"제 생각에 회색조에 따라 실제로 발생하는 출력 변화는 없으며, 이는 단지 RDWorks 소프트웨어에서 발생하는 일종의 이상 현상일 뿐입니다."

3.0 두 번째 발견: 이미지 크기 조절의 함정

외부에서 완벽하게 디더링한 비트맵 이미지를 RDWorks로 가져와 크기만 살짝 줄였는데, 결과물이 뭉개지거나 예상과 전혀 다르게 나온 경험이 있으신가요? 그 원인은 바로 RDWorks의 이미지 크기 조절 방식에 숨어있습니다. RDWorks 내부에서 이미지 크기를 조절할 때, 소프트웨어는 단순히 픽셀을 더 크거나 작게 만드는 것이 아니라, 이미지의 해상도(PPI: Pixels Per Inch)를 변경하여 이미지를 "리샘플링(resamples)"합니다.

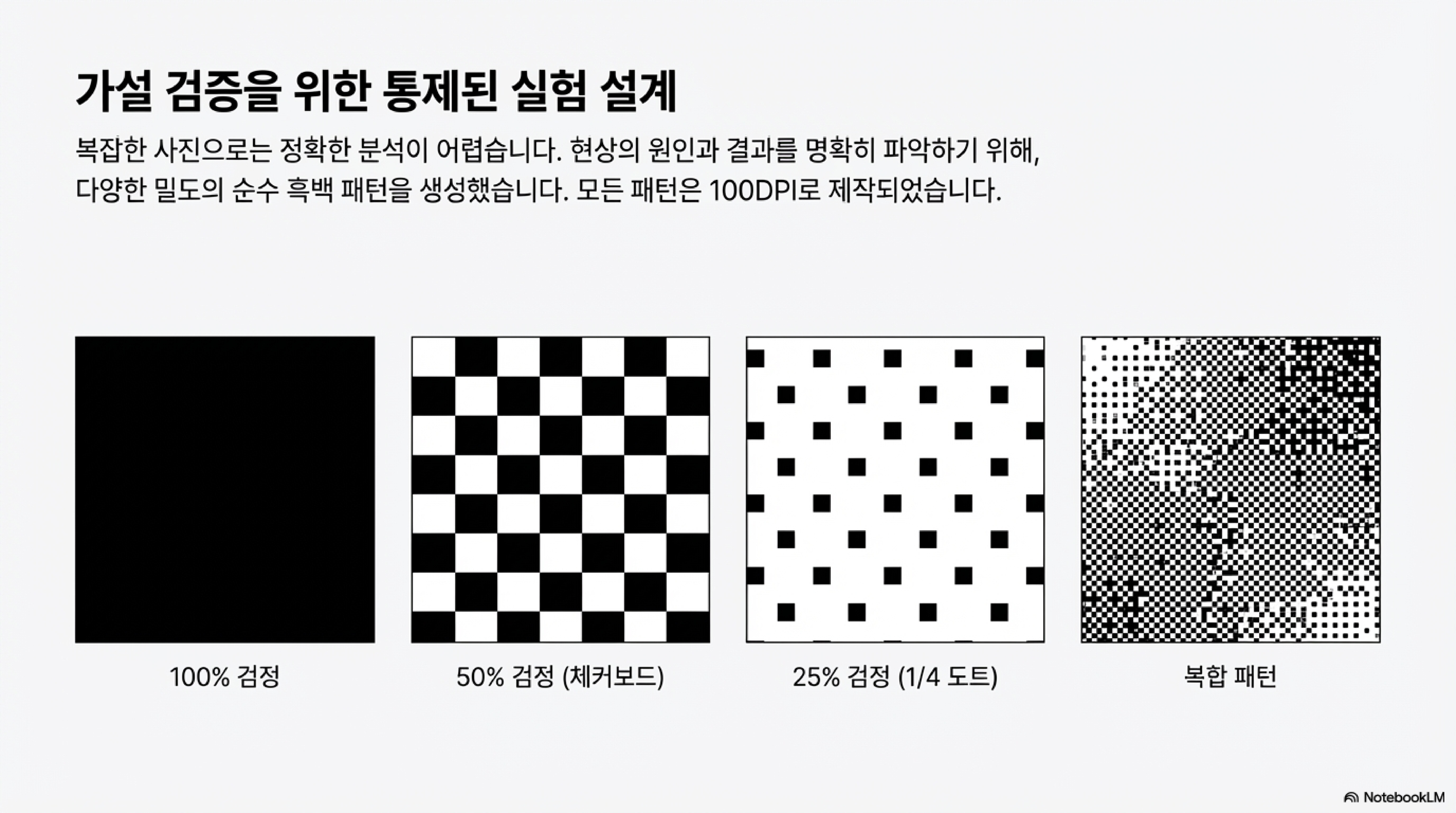

실험에서 사용된 예를 들어보겠습니다. 100 PPI의 비트맵 이미지의 물리적 크기를 프로그램 내에서 50%로 줄였더니, 이미지의 특정 디테일(눈 모양)을 구성하는 픽셀의 수는 변하지 않았습니다. 대신, 이미지의 해상도가 100 PPI에서 350 PPI로 급격히 증가했습니다. 이는 RDWorks가 사용자의 의도와 다르게 픽셀 밀도를 임의로 변경했음을 의미합니다.

따라서, 정밀한 도트 패턴과 최종 결과물에 대한 완벽한 제어를 유지하기 위한 핵심 원칙은 다음과 같습니다. 반드시 각인하려는 최종 물리적 크기와 동일한 크기로 이미지를 준비하여 불러와야 합니다. 예상치 못한 리샘플링을 피하기 위해 RDWorks 내부에서 비트맵 이미지의 크기를 조절하는 것은 피해야 합니다.

4.0 세 번째 발견: 고속 각인의 비틀림 현상과 기적의 해결책

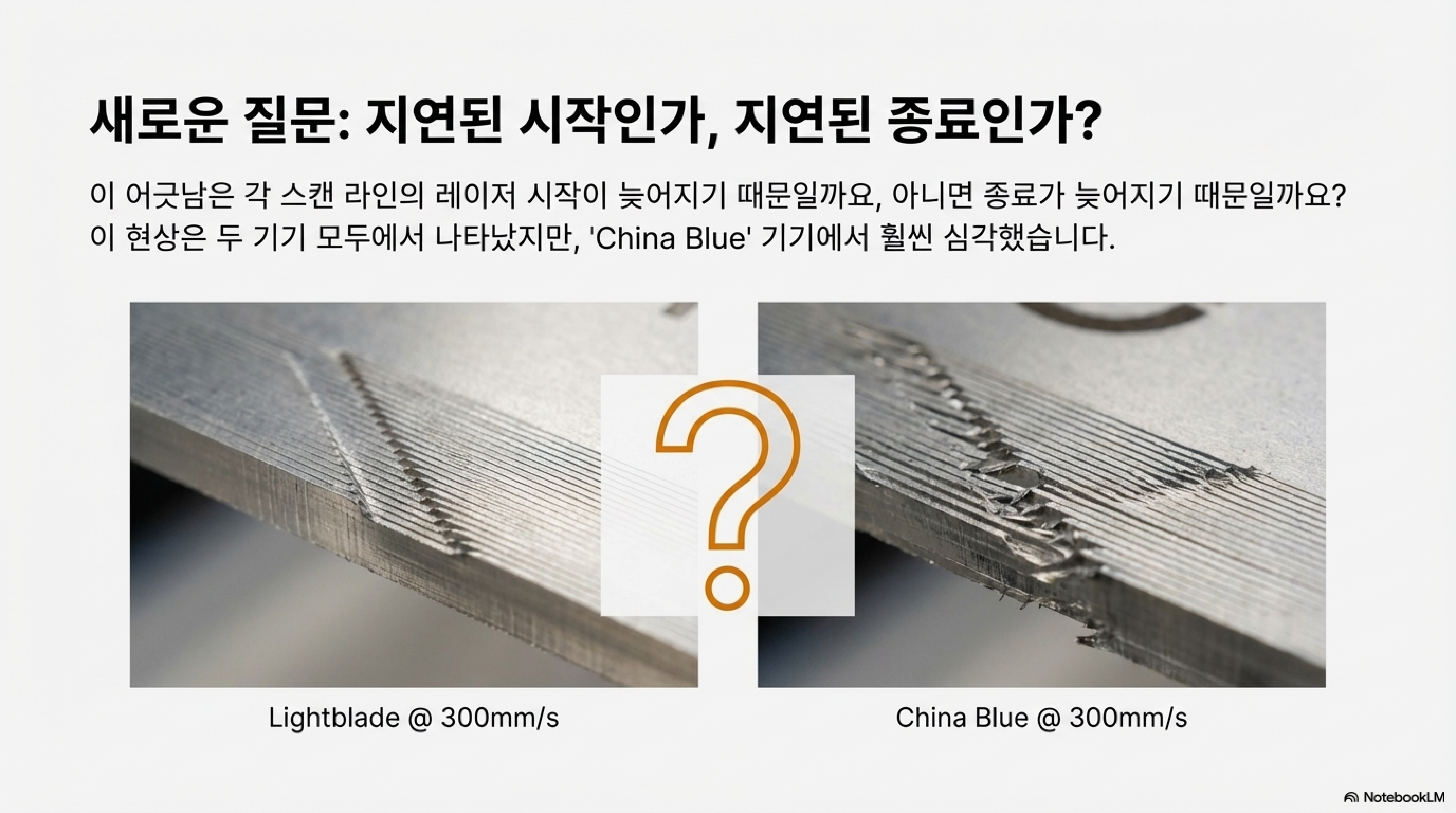

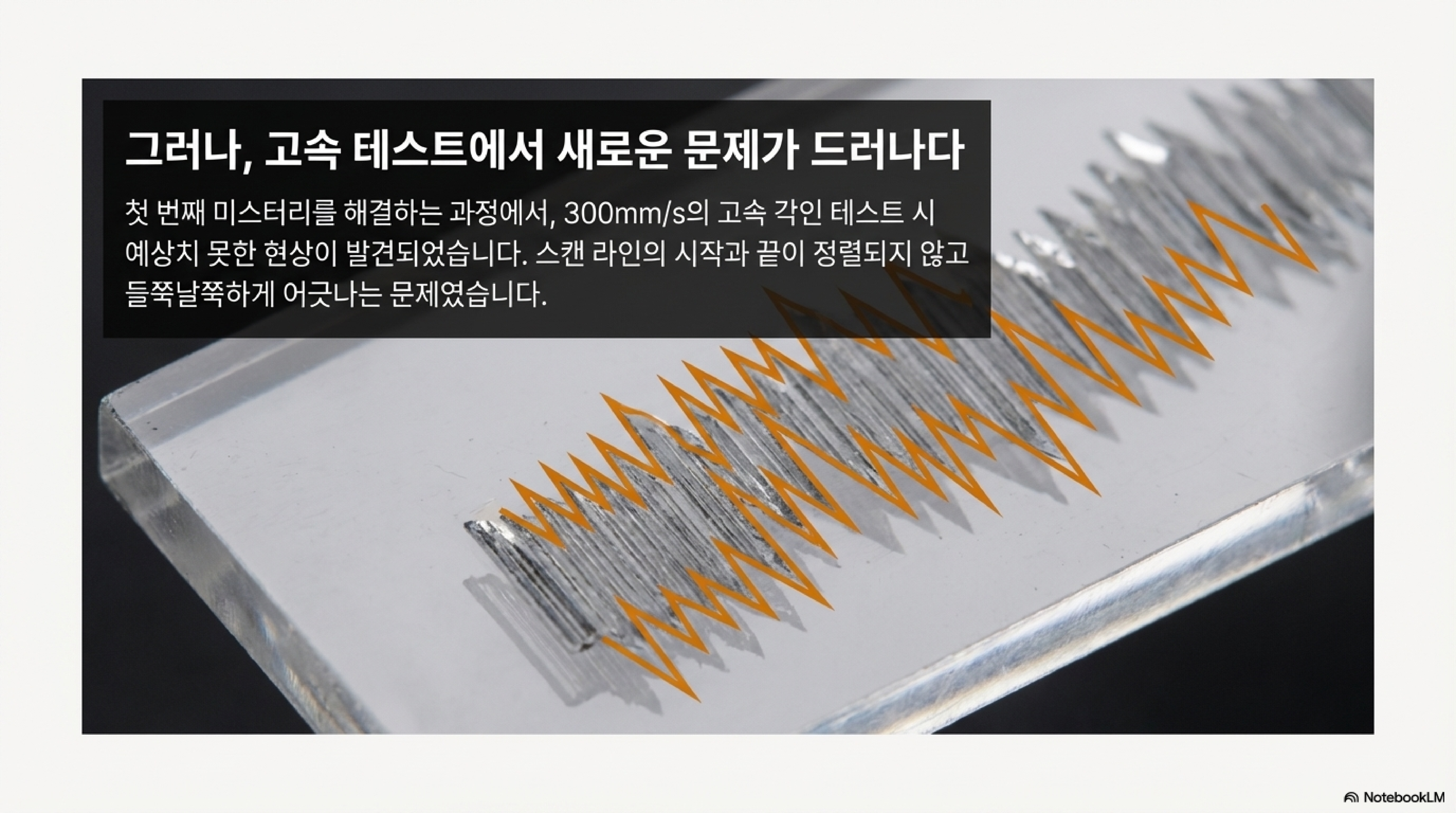

300mm/s와 같은 고속으로 각인할 때, 스캔 라인의 양 끝이 어긋나 톱니 모양처럼 들쭉날쭉해지는 현상을 마주한 적 있으신가요? 많은 사람들은 이를 각 라인이 시작될 때 레이저 출력이 서서히 "증가"하기 때문이라고 추측할 수 있습니다.

하지만 실험 결과는 정반대였습니다. 레이저 출력은 라인 시작과 거의 동시에 즉각적으로 최대치에 도달했고, 오히려 라인이 끝나는 지점에서 이상하게 출력이 약해지거나 "사라지는" 현상을 보였습니다. 이 두 가지 현상, 즉 라인 끝의 위치가 어긋나는 것과 출력이 약해지는 것은 모두 고속 작업 시 컨트롤러의 신호와 기계의 물리적 움직임 사이에 발생하는 미세한 타이밍 불일치 때문에 나타나는 증상들입니다.

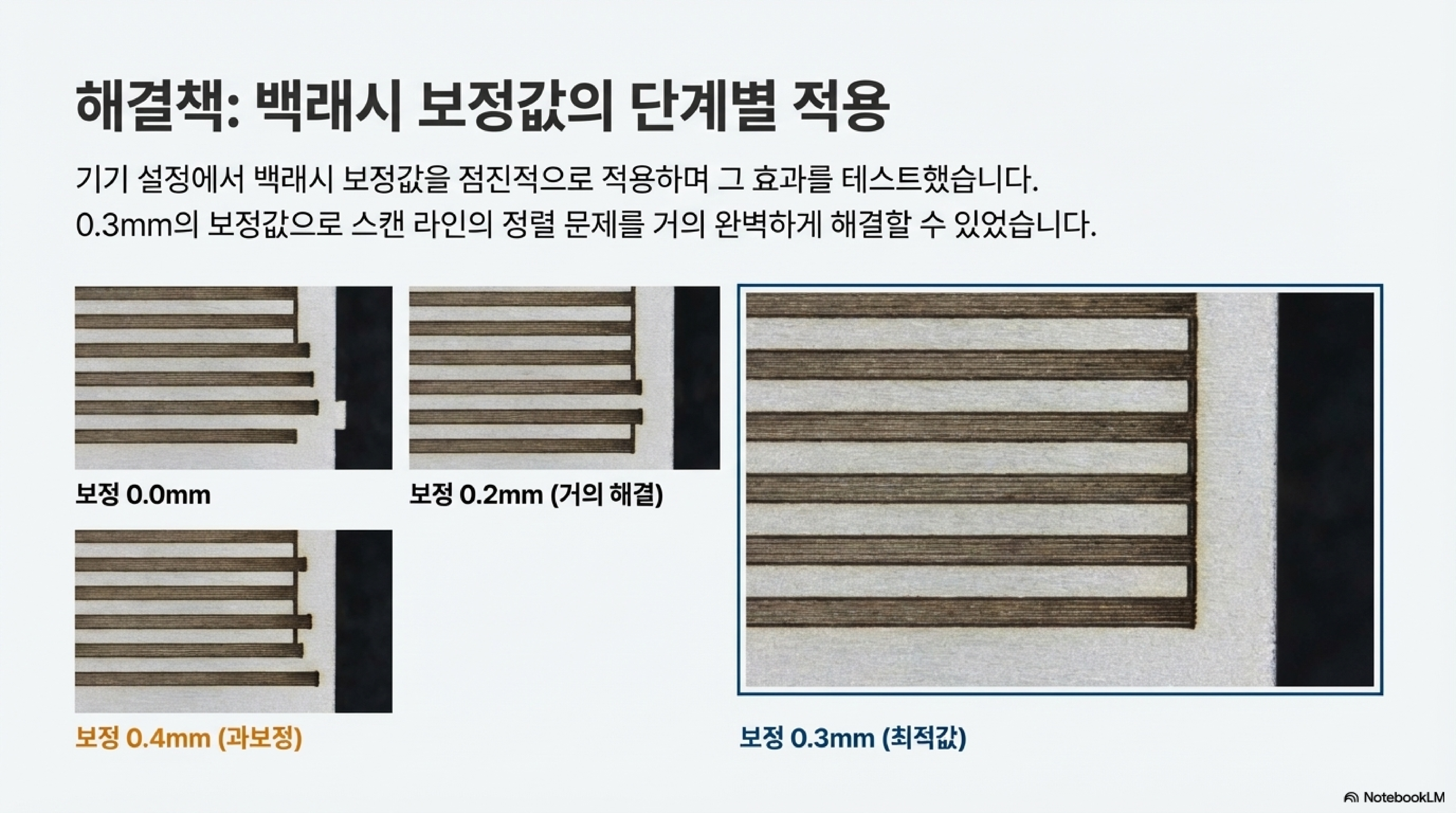

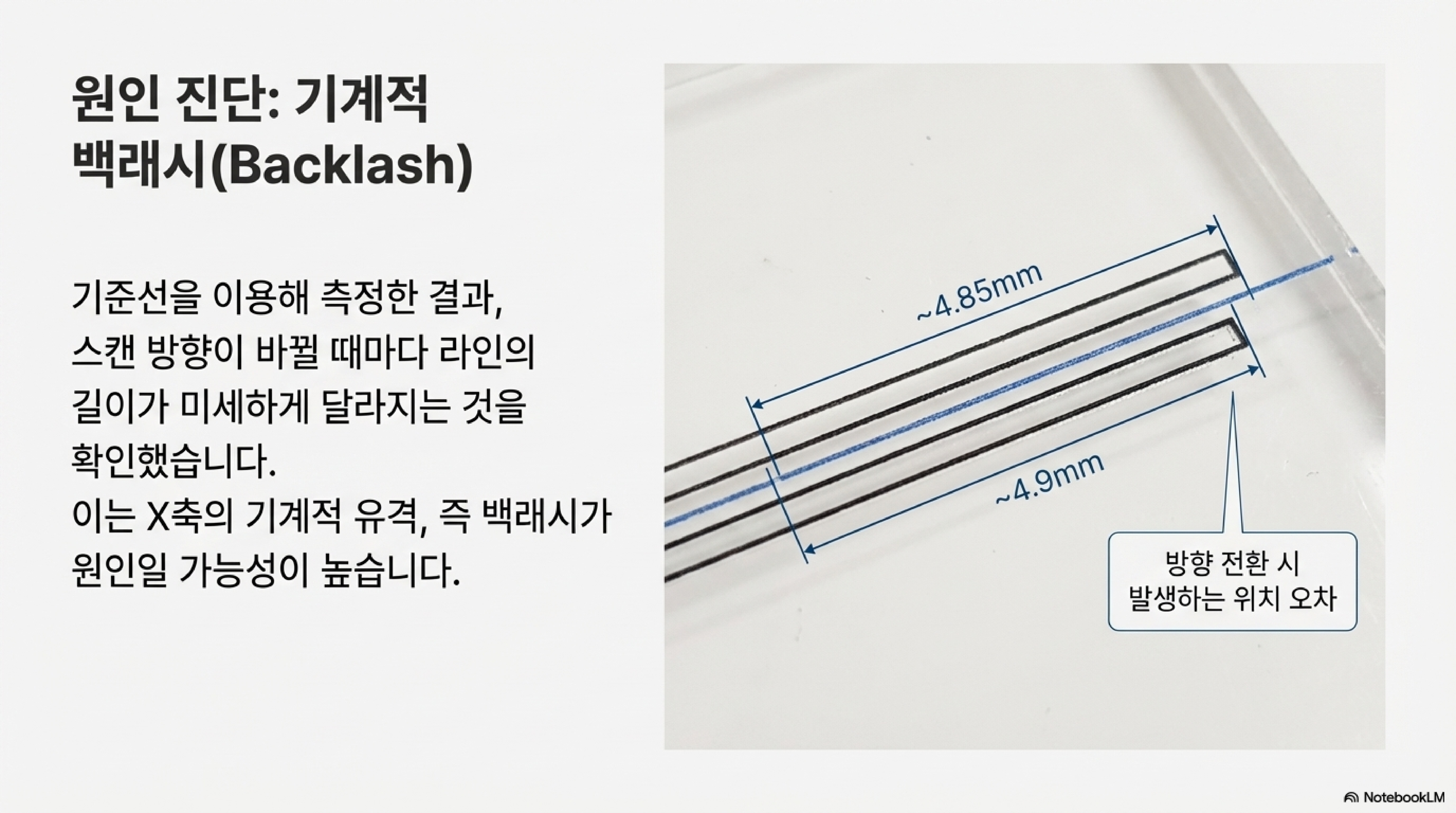

이 어긋남 현상의 진짜 원인은 기계적인 **백래시(backlash)**였습니다. (백래시란, 기계의 축이 운동 방향을 바꿀 때 발생하는 미세한 틈이나 유격으로 인해 생기는 위치 오차를 의미합니다.) 그렇다면 이 복잡해 보이는 문제는 어떻게 해결할 수 있을까요? 놀랍게도 해답은 단 하나의 설정에 있었습니다. 기계 컨트롤러의 '백래시 보정(backlash compensation)' 값을 조절하는 것만으로 거의 완벽하게 해결될 수 있다는 사실이 밝혀졌습니다. 실험에 사용된 "China Blue" 장비에서 0.3mm의 백래시 보정 값을 추가하자, 들쭉날쭉했던 스캔 라인들이 극적으로 정렬되었습니다.

5.0 네 번째 발견: 백래시 보정의 비대칭적 작동 원리

백래시 문제를 성공적으로 해결한 후, 이 보정 기능이 어떻게 작동하는지에 대한 더 깊고 직관에 반하는 사실이 드러났습니다. 보정 값을 적용한 뒤 정밀 측정을 해보니, 이 보정이 모든 스캔 라인에 동일하게 적용되지 않는다는 점이 밝혀졌습니다.

최종 결론은 이렇습니다. 백래시 보정 기능은 한쪽 방향으로 움직이는 스캔 라인(실험에서는 왼쪽으로 향하는 라인)에 대해서만 레이저 빔의 시작 시점을 앞당겼습니다. 반대 방향(오른쪽으로 향하는 라인)은 전혀 영향을 받지 않았습니다. 이 발견은 백래시 보정이 단순히 좌표를 일괄적으로 이동시키는 것이 아니라, 축의 운동 방향이 바뀔 때 발생하는 기계적 유격을 예측하고 그 순간에만 레이저 점화 시점을 '미리' 앞당기는 지능적인 타이밍 제어임을 의미합니다. 이는 단순한 보정을 넘어, 컨트롤러가 기계의 물리적 한계를 극복하기 위해 얼마나 정교하게 작동하는지를 보여주는 놀라운 통찰입니다.

6.0 결론: 무엇을 더 발견할 수 있을까?

이 글에서 살펴본 4가지 발견은 우리가 매일 사용하는 소프트웨어와 하드웨어 도구들이 겉보기보다 훨씬 복잡한 내부 동작 원리를 가지고 있음을 명확히 보여줍니다. 그리고 이러한 숨겨진 특이점들은 오직 세심한 테스트와 관찰을 통해서만 밝혀낼 수 있습니다. 이러한 숨겨진 진실을 이해하고 활용하는 것이야말로 레이저 각인 기술을 진정으로 마스터하는 열쇠입니다.

마지막으로 한 가지 질문을 던지며 글을 마칩니다. 여러분이 사용하는 도구에는 여러분도 모르는 사이 결과물에 극적인 영향을 미치고 있는 또 다른 숨겨진 설정이 있지는 않을까요?
