레이저 각인 해상도의 비밀: 더 작고 선명한 점을 위한 5가지 놀라운 발견

서문

레이저 각인, 특히 사진 각인을 즐기는 분들이라면 누구나 한 번쯤 벽에 부딪히는 경험이 있을 것입니다. 바로 점(dot)의 물리적 크기 때문에 진정한 고해상도 이미지를 얻기 어렵다는 한계입니다. 아무리 설정을 바꿔봐도 점이 더 작아지지 않아 디테일이 뭉개지는 좌절감을 느껴보셨을 겁니다. 이 글은 바로 그 한계를 넘어서기 위한 실험적 여정에 대한 기록입니다. '가능한 가장 작은 점'을 찾기 위한 탐구 과정에서 발견한, 때로는 직관에 반하는 놀라운 사실들을 공유하고자 합니다.

1. 핵심은 재료: 고해상도 사진 각인에 나무보다 아크릴이 나은 이유

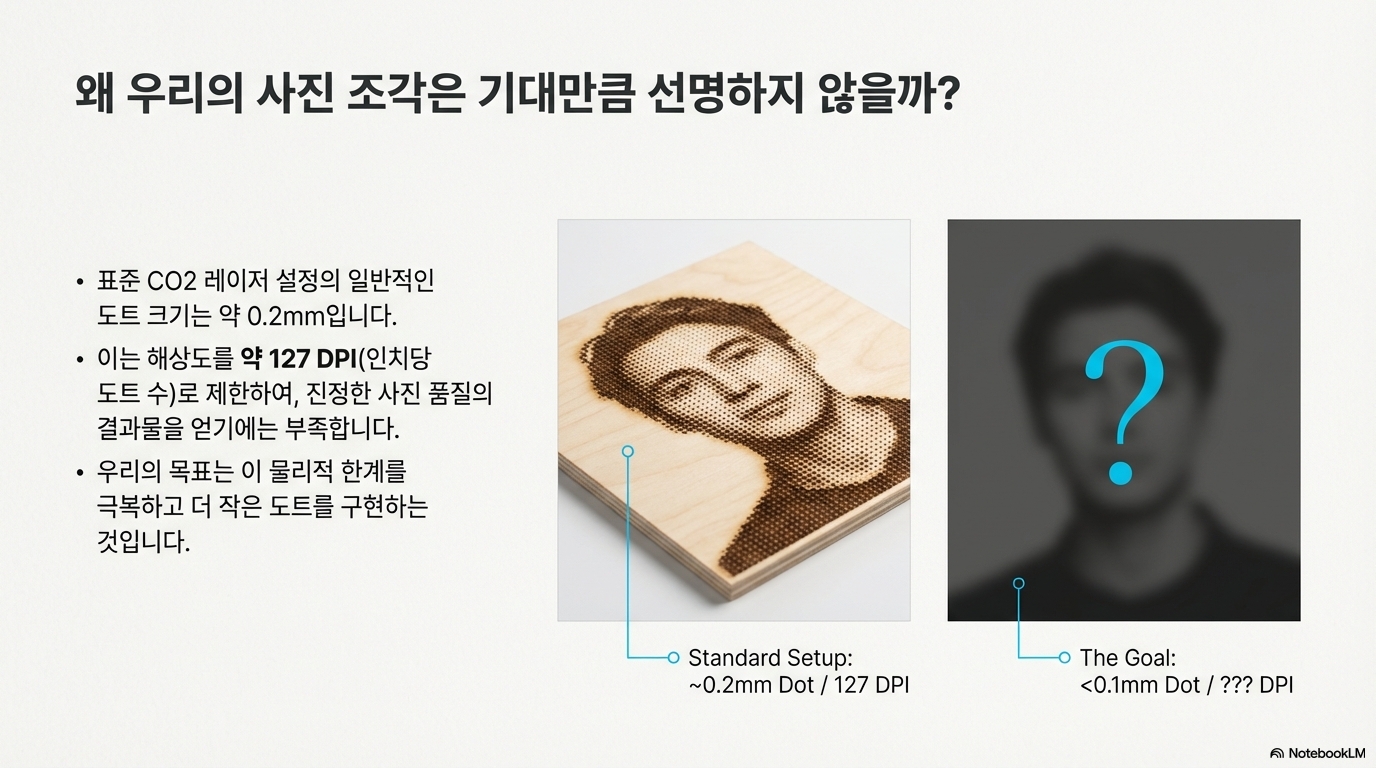

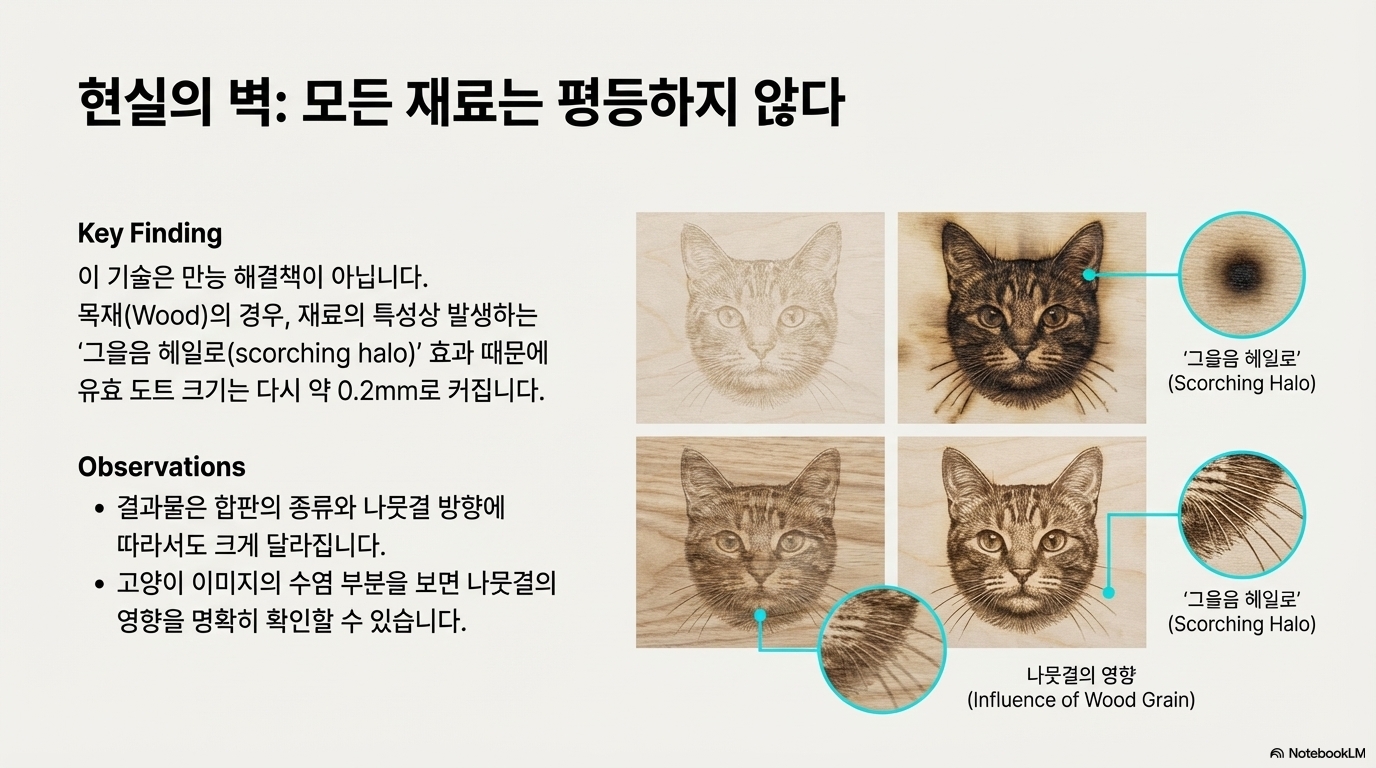

고해상도 각인의 첫 번째 비밀은 기계 설정이 아닌 재료 자체에 있었습니다. 나무와 같은 유기 재료를 각인할 때 우리는 '그을음 헤일로(scorch halo)'라는 현상과 마주하게 됩니다. 레이저가 만든 실제 구멍이 아니라 그 주변에 번지는 갈색 그을음이 눈에 보이는 점이 되는 것입니다. 이 헤일로 때문에 실질적인 점 크기는 보통 0.2mm에 머물게 되며, 이는 해상도를 127 PPI(인치당 픽셀)로 제한하는 결정적 요인이 됩니다.

이 깨달음은 일종의 패러다임 전환이었습니다. 문제는 단지 레이저의 초점이 아니라, 열에 대한 재료의 반응이었던 것입니다. 더 작은 점을 얻기 위해서는, 먼저 빔 자체보다 더 큰 '가짜' 점을 만들지 않는 재료가 필요했습니다.

반면, 아크릴이나 아노다이징 알루미늄처럼 타지 않는 재료는 완전히 다른 가능성을 보여줍니다. 아크릴은 타는 대신 증발하고, 아노다이징 알루미늄은 표면의 염료만 증발시킵니다. 그을음 헤일로가 생기지 않기 때문에 훨씬 더 작고 깨끗한 점을 만들 잠재력이 있는 것입니다. 이것은 고해상도 작업을 위한 우리의 관점을 기계에서 레이저와 재료 간의 근본적인 상호작용으로 전환시키는 매우 중요한 발견이었습니다.

아크릴은 타지 않습니다. 증발하죠... 만약 타지 않는다면, 헤이, 보세요, 우리는 아크릴에서 작은 점을 얻을 가능성이 있을지도 모릅니다. 왜냐하면 태울 필요가 없기 때문이죠. 이것은 정말 매혹적인 가능성입니다.

2. 렌즈 2개가 1개보다 낫다: 복합 렌즈 시스템의 역발상

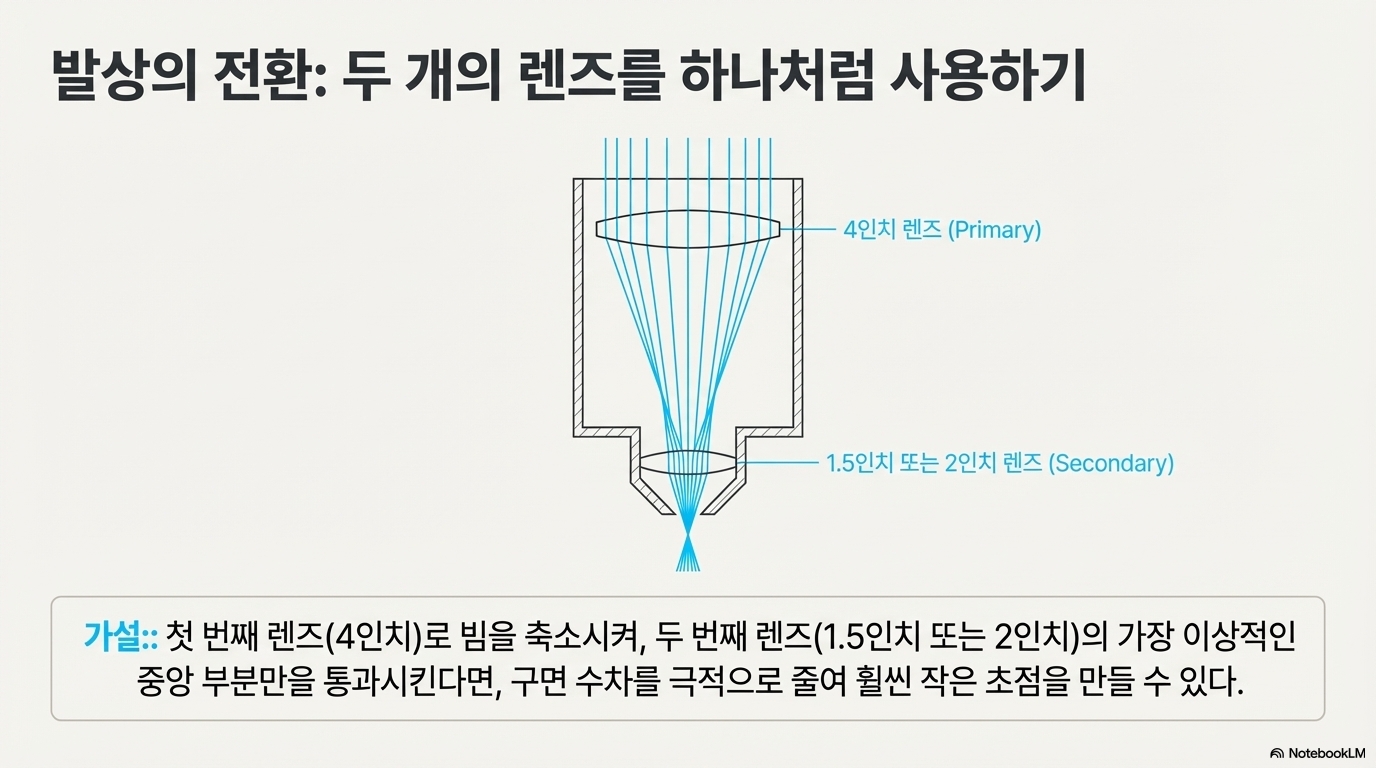

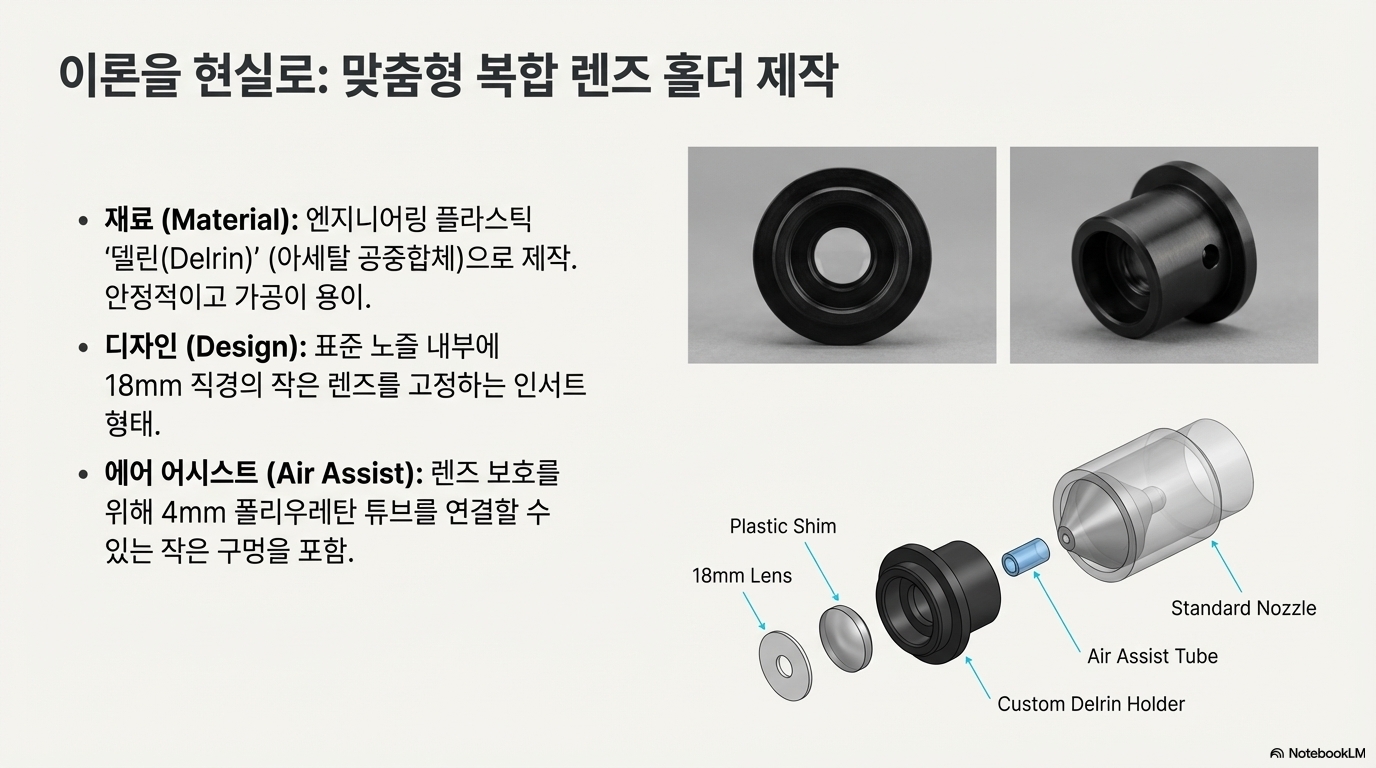

고가의 상용 시스템들은 믿을 수 없을 만큼 작은 점을 만들어낸다고 주장하는데, 저는 그들이 단순히 표준 렌즈만 사용하지는 않을 것이라고 의심했습니다. 제 가설은 그들이 '구면 수차'를 보정하는 특별한 방법을 사용한다는 것이었고, 이 가설을 검증하기 위해 직접 '복합 렌즈(compound lens)' 시스템을 개발하기에 이르렀습니다.

작동 원리는 다음과 같습니다.

1. 먼저, 4인치 렌즈를 사용해 레이저 빔을 약 2mm 폭으로 좁힙니다. 여기서 첫 번째 렌즈의 목적은 재료에 초점을 맞추는 것이 아니라, 일종의 '빔 조절기(beam conditioner)' 역할을 하는 것입니다.
2. 그다음, 미리 초점이 맞춰진 이 좁은 빔을 노즐 더 아래쪽에 위치한 1.5인치 렌즈로 통과시킵니다.

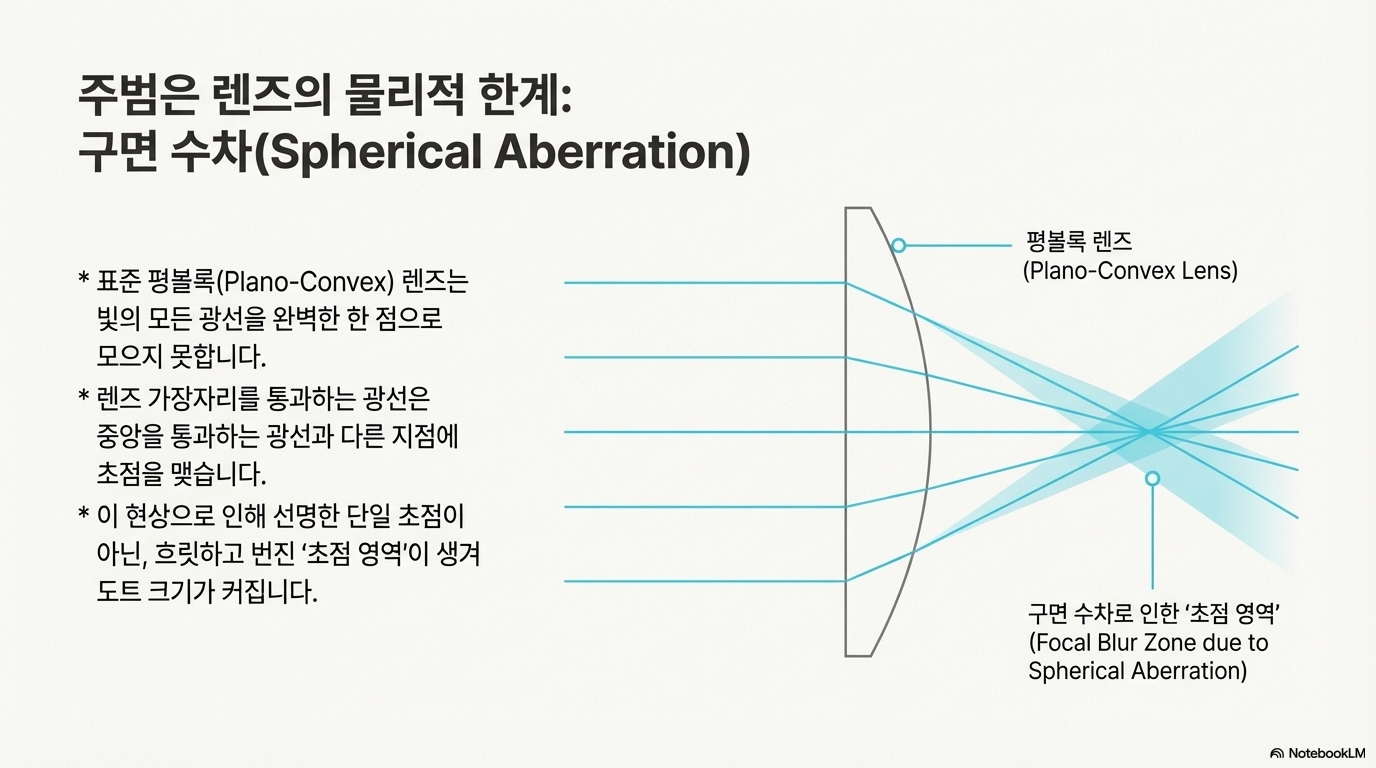

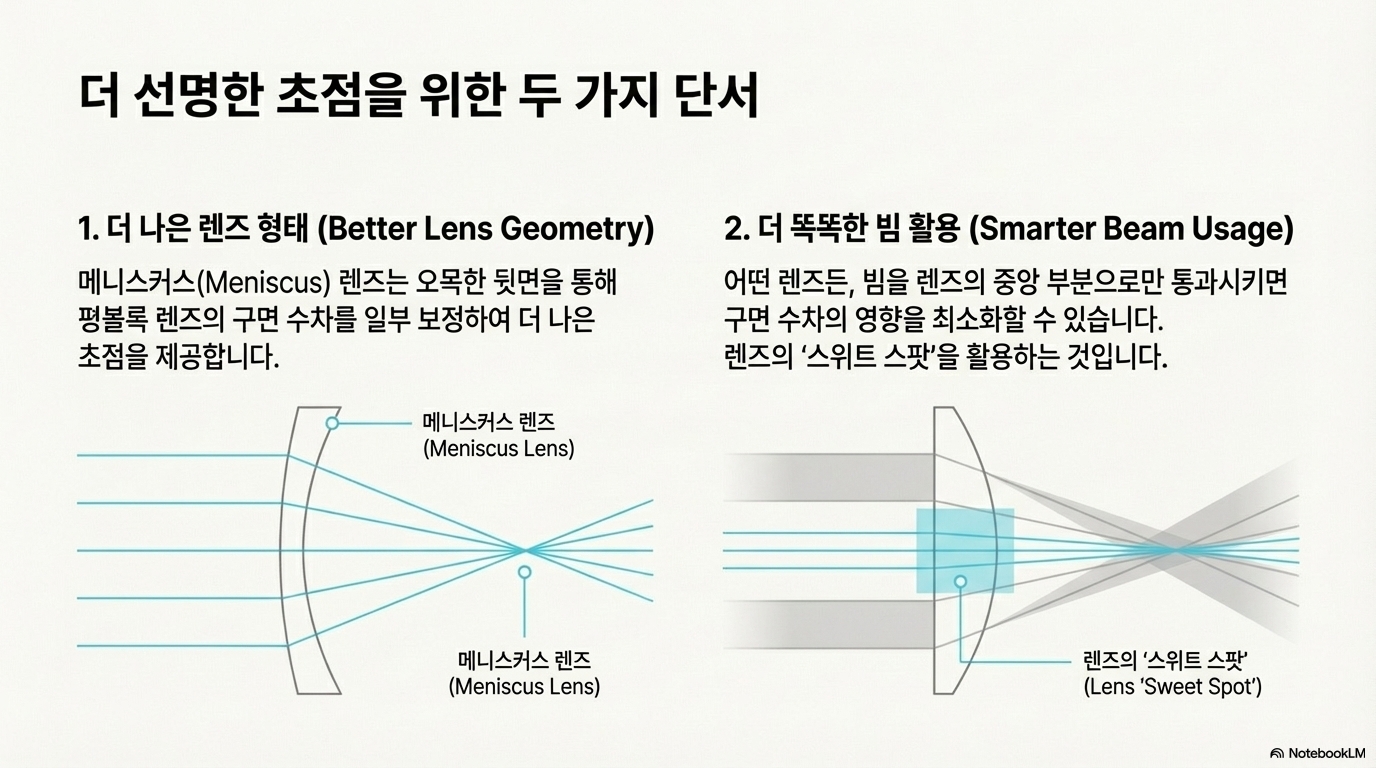

이 방법이 효과적인 이유는 두 번째 렌즈의 광학적으로 '완벽한' 중심부만을 사용함으로써 '구면 수차(spherical aberration)'라는 광학적 결함을 극적으로 줄일 수 있기 때문입니다. 그 결과, 단일 렌즈로는 달성할 수 없었던 훨씬 더 작고 정밀한 초점을 얻을 수 있었습니다. 놀라운 부수 효과도 있었습니다. 이 구성으로 인해 두 번째 렌즈의 공칭 초점 거리인 1.5인치가 실제 유효 초점 거리는 0.75인치로 바뀌었는데, 이는 구면 수차 보정이 얼마나 강력한 효과를 내는지 보여주는 증거입니다.

3. 더 빠른 것이 더 섬세할 수 있다: 속도를 높여 점 크기를 줄이는 방법

점을 더 작게 만들려면 단순히 레이저 출력을 낮추는 것보다 각인 속도를 높이는 것이 더 효과적일 수 있다는 것은 매우 의외의 발견이었습니다.

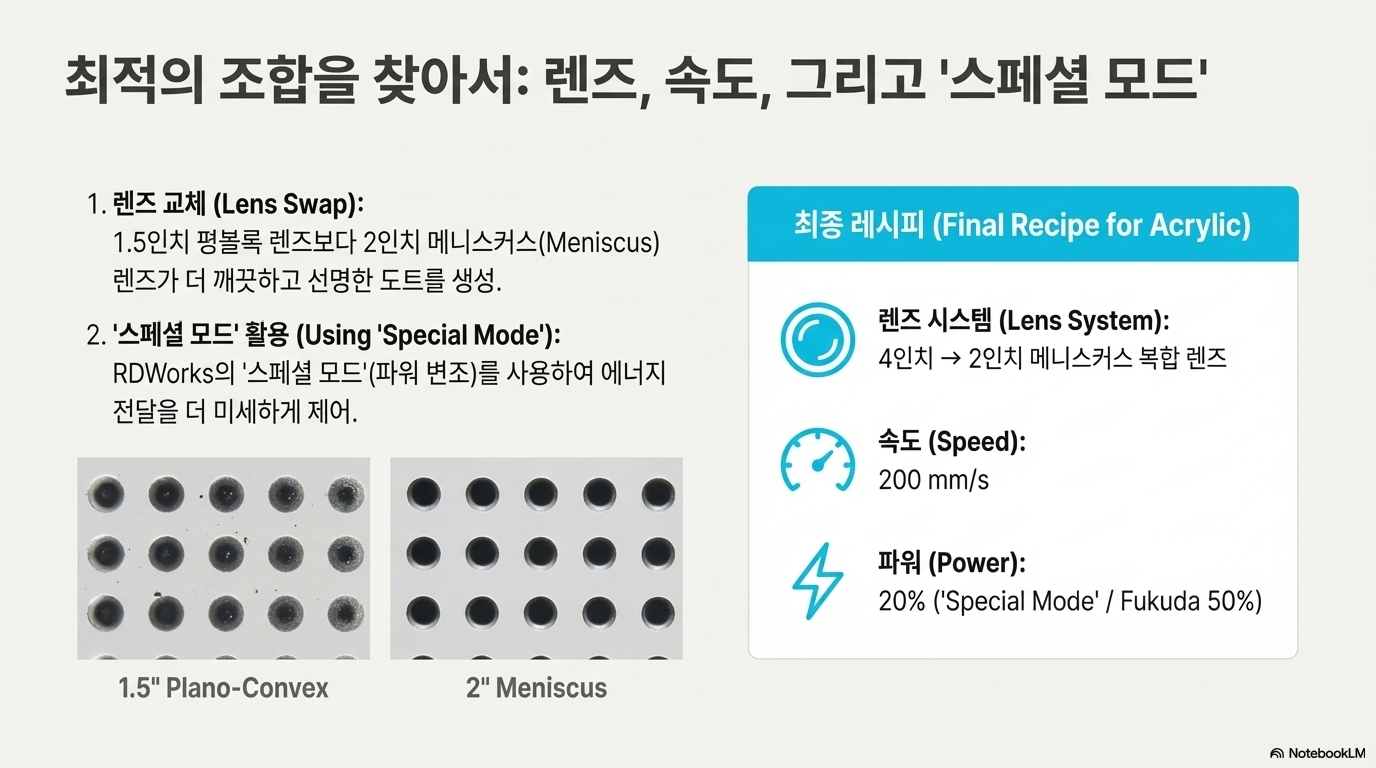

이것은 각 점에 전달되는 총 에너지양, 즉 '에너지 밀도'를 제어하는 문제입니다. 출력은 에너지의 강도를 설정하지만, 속도는 에너지가 한 지점에 머무는 지속 시간('체류 시간')을 제어합니다. 속도를 150mm/s에서 300mm/s로 두 배 높여 체류 시간을 절반으로 줄이는 것은, 단순히 출력 비율을粗박하게 조정하는 것보다 총 에너지를 훨씬 더 세밀하게 제어하는 방법입니다. 실험에서 속도를 점진적으로 높여가며 점 크기를 성공적으로 줄일 수 있었고, 이는 결과물을 미세 조정할 수 있는 매우 실용적인 기술임을 입증했습니다.

속도를 바꾸는 것의 좋은 점은 점에 가해지는 파워를 매우 정확하게 제어할 수 있다는 것입니다... 만약 100에서 200으로 가면, 각 점에 가하는 파워의 양을 절반으로 줄이게 됩니다.

4. 고해상도가 항상 더 좋은 것은 아니다: '과다 연소'의 함정

소프트웨어에서 해상도(PPI/DPI)를 무조건 높게 설정하는 것이 항상 좋은 결과를 가져오는 것은 아닙니다. 재료 위에 구현할 수 있는 물리적인 점 크기보다 훨씬 높은 해상도를 설정하면 '과다 연소(overburning)' 현상이 발생할 수 있습니다. 점들이 서로 겹치면서 이미지의 어두운 영역에서 특히 디테일이 사라지고 뭉개지는 것입니다.

아크릴 각인 실험이 좋은 예입니다.

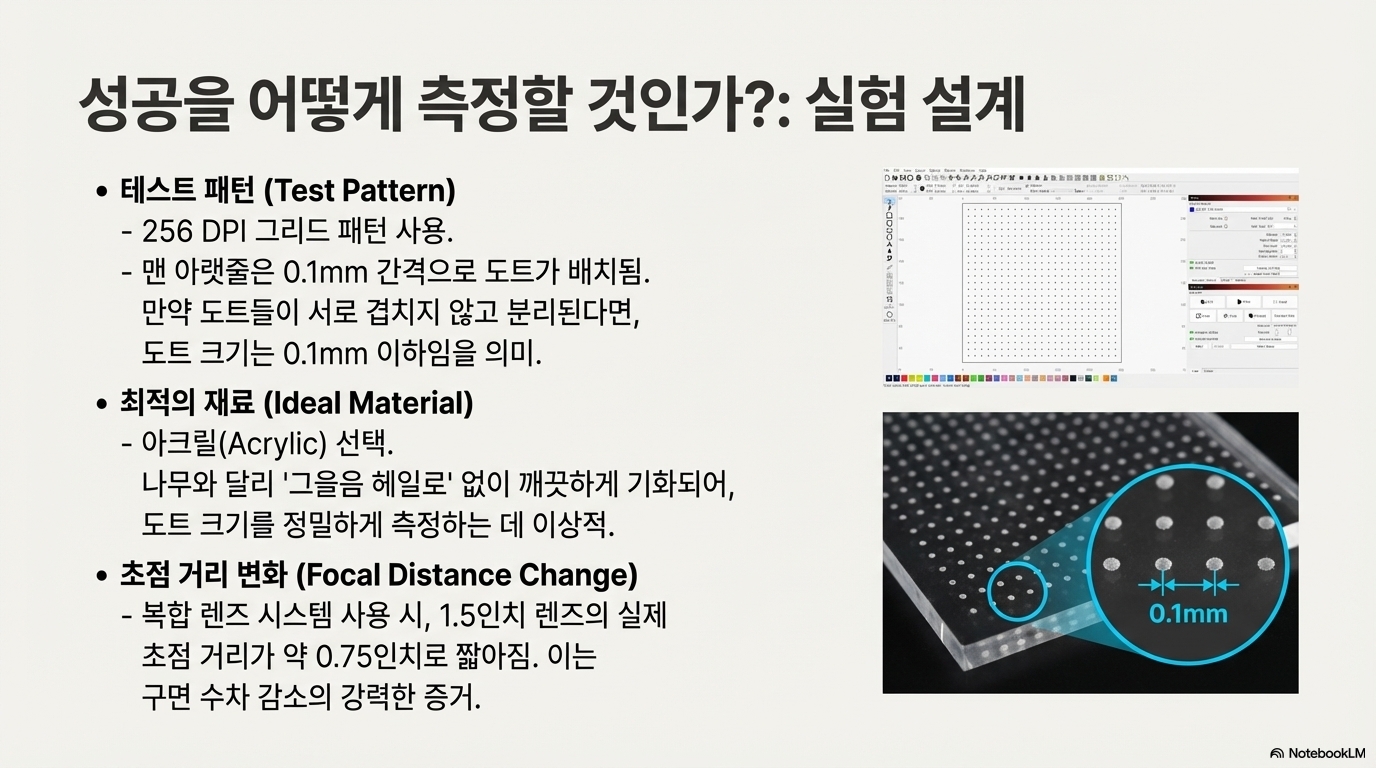

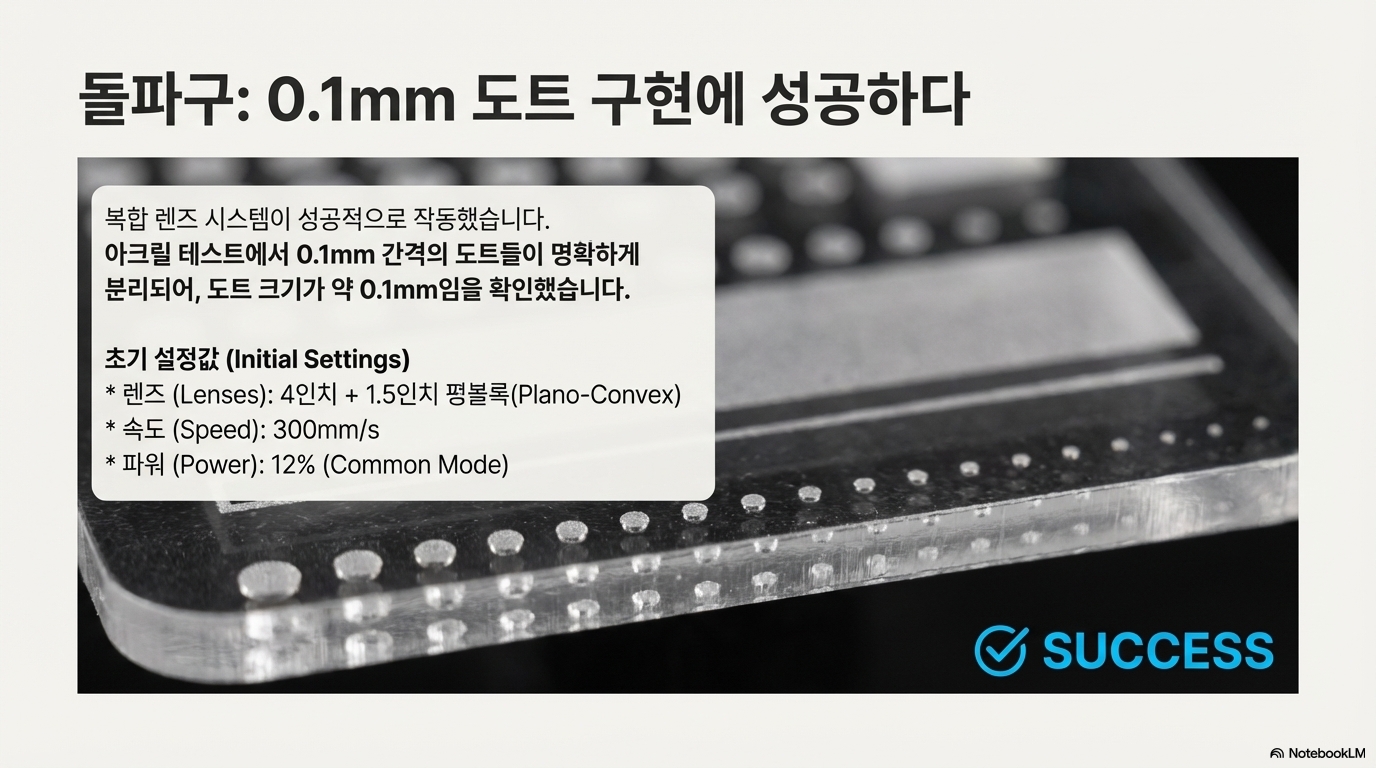

• 실험을 통해 0.1mm의 점 크기를 달성했는데, 이는 이론적으로 최대 254 PPI의 해상도에 해당합니다.

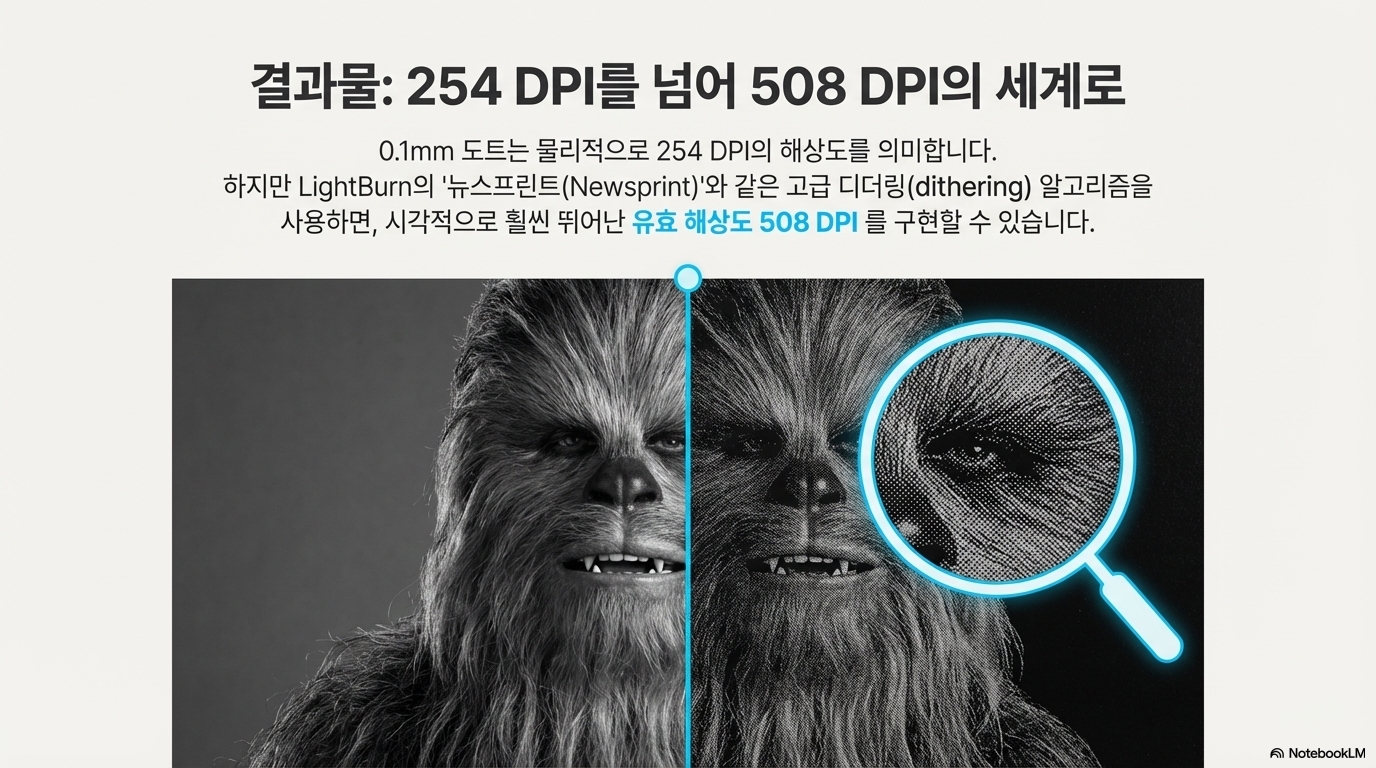

• 흥미롭게도, 이론적 한계의 두 배인 508 PPI로 각인했을 때 "경이로울" 정도로 최고의 결과물이 나왔습니다. 이는 0.1mm 점들의 정밀하게 제어된 중첩이 오히려 빈 공간을 메워 더 풍부하고 연속적인 톤을 만들어낼 수 있음을 시사합니다.
• 하지만 여기서 더 나아가 1000 PPI로 설정하자 이미지는 개선되지 않았고, 과도한 중첩으로 디테일이 손실되어 오히려 508 PPI 버전보다 품질이 떨어졌습니다.

이것은 최적의 해상도가 단순히 가능한 가장 높은 숫자를 추구하는 것이 아니라, 물리적인 점 크기와 소프트웨어 설정 사이의 섬세한 균형을 찾는 것임을 명확히 보여줍니다.

5. 모든 것에 의문을 제기하라: 0.1mm 점 크기의 현실

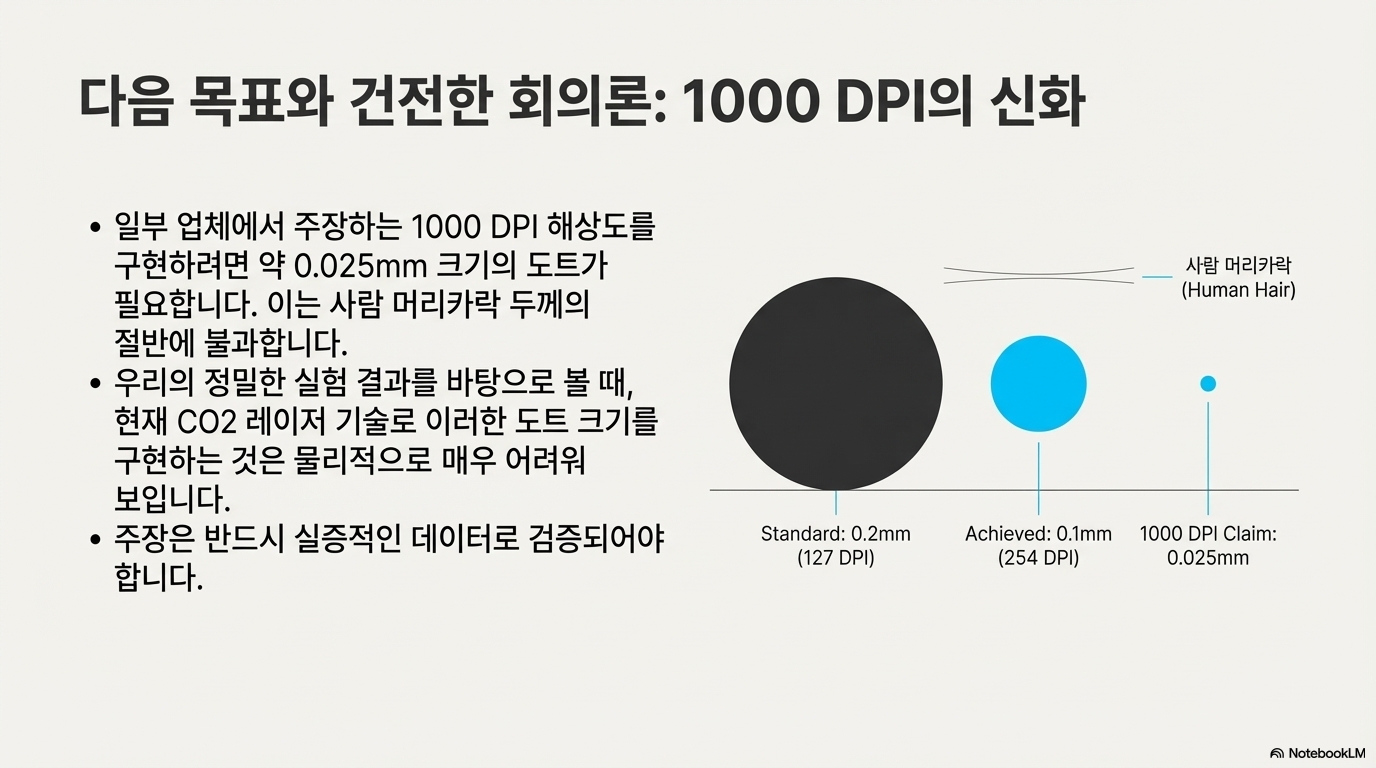

이 모든 실험 끝에, 제가 꾸준하게 달성할 수 있었던 가장 작은 점의 크기는 아크릴에서 0.1mm, 나무에서는 0.2mm에 가까웠습니다. 이것은 상당한 발전이지만, 동시에 훨씬 더 작은 점을 구현할 수 있다는 업계의 마케팅 주장에 대한 저의 회의론에 불을 지폈습니다. 실험가로서, 저는 약속이 아닌 증거를 믿습니다.

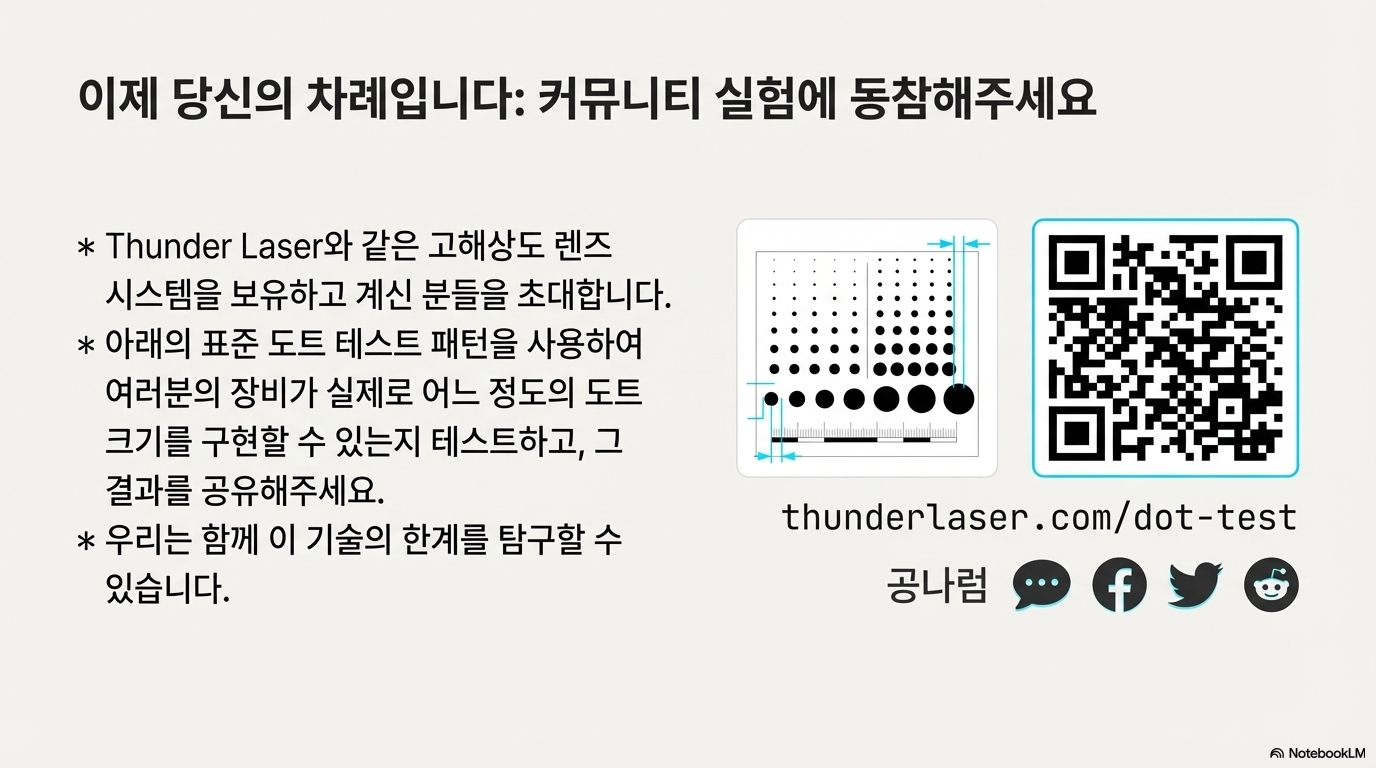

따라서 이 마지막 발견은 커뮤니티를 향한 하나의 질문이자 도전입니다. 저는 썬더 레이저(Thunder Laser)와 같은 고급 상용 렌즈를 소유한 분들이 제 테스트 패턴을 실행하여, 마케팅 자료에서 주장하는 0.025mm와 같은 초소형 점을 실제로 구현할 수 있는지 확인해주기를 바랍니다.

저는 회의론자입니다. 누가 무슨 말을 하든 믿지 않아요. 스스로 증명해야 합니다. 저는 어떤 재료에서도 0.1mm보다 작은 점을 얻을 수 없었습니다.

결론

진정한 고해상도 레이저 각인을 달성하는 길은 단순히 설정을 조정하는 것을 넘어섭니다. 그것은 재료 과학에서부터 광학 물리학, 그리고 디지털 설정에 이르기까지, 서로 연결된 여러 층위의 이해를 요구하는 복잡한 실험의 과정입니다. 재료의 특성을 이해하고, 광학 시스템을 창의적으로 구성하며, 속도와 해상도 사이의 섬세한 균형을 찾아낼 때 비로소 우리는 기존의 한계를 넘어설 수 있습니다.

이제 여러분께 질문을 던집니다. 여러분의 작업에서 당연하게 받아들여졌던 한계 중, 약간의 창의적인 실험과 건전한 회의주의를 통해 뛰어넘을 수 있는 것은 무엇일까요?
