EZCAD 07 갈보 레이저 왜곡, 보정

갈보 레이저 왜곡, 더 이상 악몽은 그만! Ezcad 보정 파일(Corfile)의 놀라운 비밀 5가지

소개 (Introduction)

갈보 레이저를 사용하다 보면 누구나 한 번쯤 겪는 골치 아픈 문제가 있습니다. 바로 F-세타 렌즈 고유의 왜곡 현상입니다. 분명 완벽한 정사각형을 그리도록 명령했지만 결과물은 미세하게 휘어진 사다리꼴처럼 나오고, 작업 영역 외곽으로 갈수록 디자인이 늘어나거나 찌그러지는 현상을 경험해보셨을 겁니다.

이 문제를 해결하기 위해 Ezcad의 'F3 파라미터 메뉴'에 들어가 필드 왜곡 설정을 수동으로 조정해 본 분이라면, 그 과정이 얼마나 끔찍한 "악몽(nightmare)"과도 같은지 잘 아실 겁니다. 수많은 값을 조금씩 바꿔가며 테스트를 반복하는 작업은 엄청난 시간과 인내심을 요구하죠.

하지만 이 모든 어려움을 한 번에 해결해 줄 놀랍고 간단한 방법이 Ezcad 안에 숨겨져 있다는 사실, 알고 계셨나요? 바로 '보정 파일(Corfile)' 기능입니다. 이 글에서는 렌즈 왜곡 보정 작업을 악몽에서 벗어나게 해 줄 Corfile 기능의 가장 놀랍고 핵심적인 비밀 5가지를 알려드리겠습니다.



--------------------------------------------------------------------------------

1. '수동 보정의 악몽'은 잊어라: 더 빠르고 쉬운 길이 있다

Ezcad의 F3 파라미터 메뉴를 통해 렌즈 왜곡을 수동으로 보정하는 것은 매우 어렵고 시간이 많이 걸리는 작업입니다. 각 값을 미세하게 조정하고, 테스트 마킹을 하고, 결과를 측정하고, 다시 값을 조정하는 과정을 끝없이 반복해야 합니다. 이 과정은 숙련된 사용자에게도 상당한 스트레스를 유발합니다.

하지만 Corfile 기능은 이 모든 과정을 극적으로 단순화하고 가속화합니다. 복잡한 수동 조정 대신, 프로그램이 안내하는 몇 가지 간단한 측정만으로 컴퓨터가 알아서 모든 보정 값을 계산해 주기 때문입니다. 수동 보정과 비교할 수 없을 정도로 빠르고 정확한 결과를 얻을 수 있습니다.

"만약 여러분이 F3 파라미터 메뉴에서 필드 왜곡 설정을 만져본 적이 있다면, 그것이 얼마나 악몽 같은 일인지 아실 겁니다."

2. 첨단 기술 문제의 의외의 해결사: 검정 마스킹 테이프

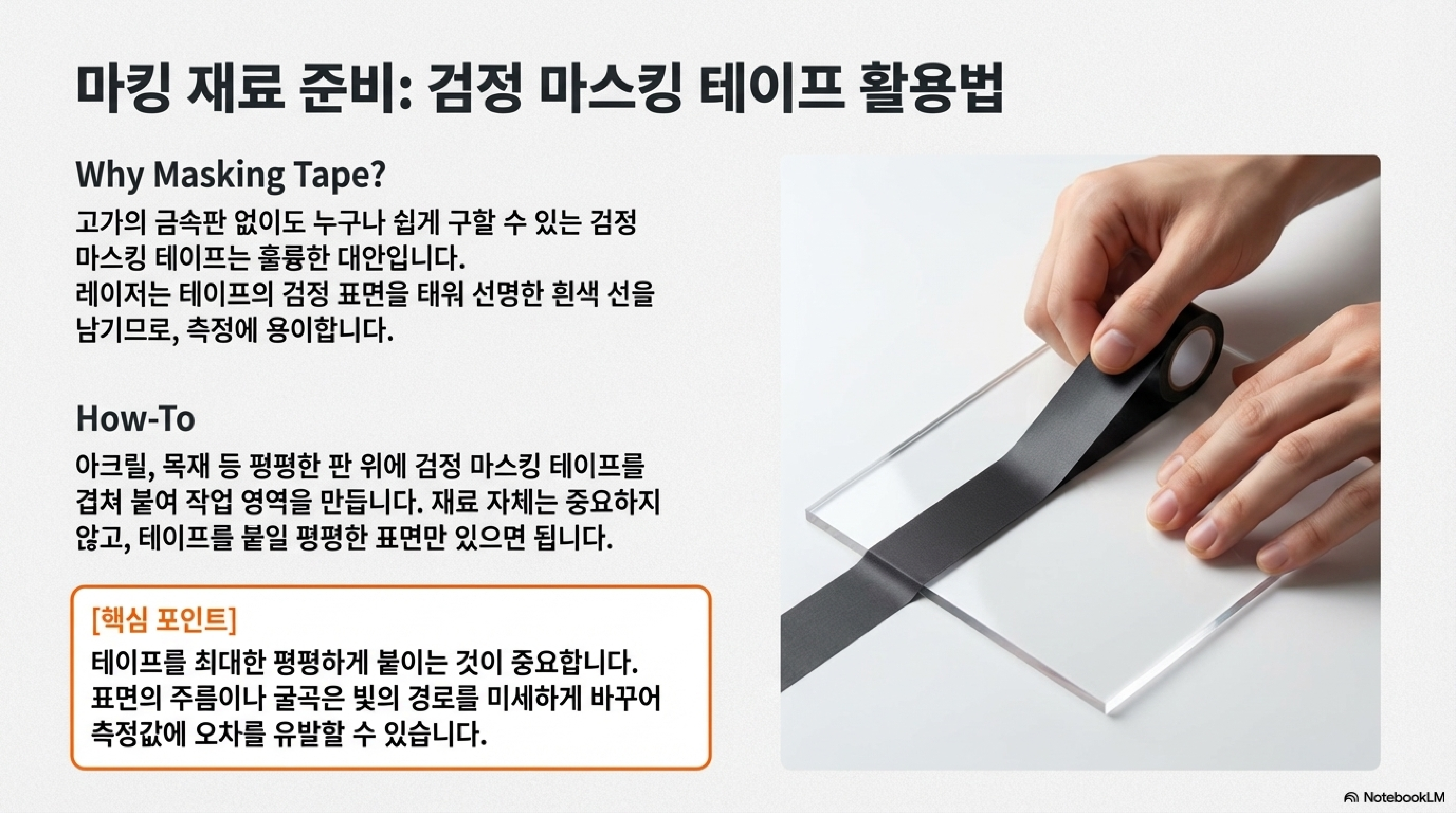

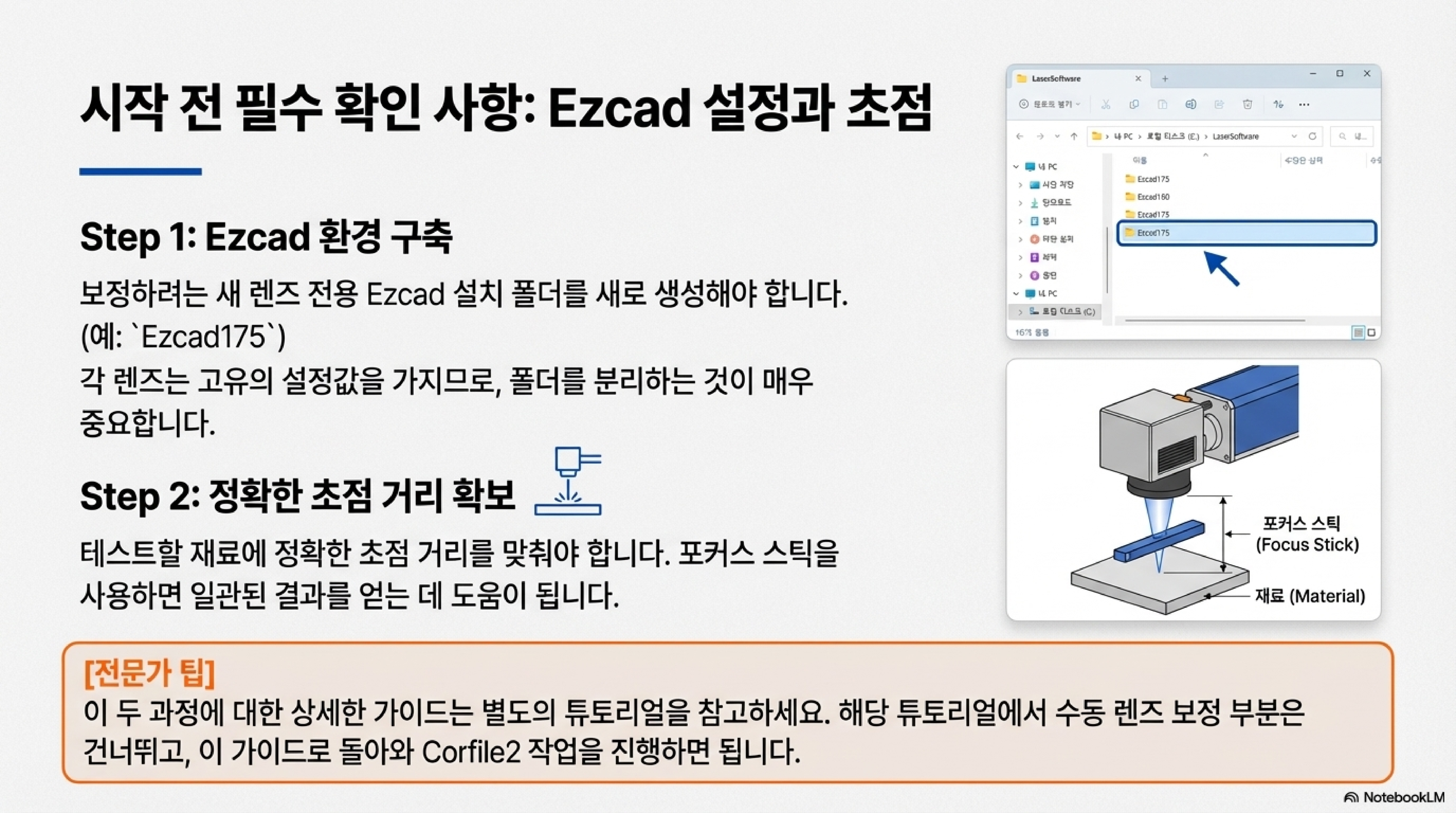

정밀한 레이저 보정 작업을 위해서는 특별하고 값비싼 재료가 필요할 것이라고 생각하기 쉽습니다. 하지만 놀랍게도, 가장 효과적인 해결책은 우리 주변에서 쉽게 구할 수 있는 '검정 마스킹 테이프'입니다.

아크릴이나 나무 조각 등 아무 재료 위에 이 검정 마스킹 테이프를 붙이기만 하면 준비는 끝납니다. 레이저로 마킹했을 때 테이프의 검은 표면이 벗겨지면서 선명한 흰색 선이 나타나는데, 이는 측정을 위한 보정용 마크로 사용하기에 아주 이상적입니다. 비싼 금속판 없이도 저렴하고 구하기 쉬운 재료로 충분히 깨끗하고 선명한 결과물을 얻을 수 있다는 점이 바로 이 팁의 핵심입니다. (참고: 영상에서는 카메라 촬영 시 반사를 줄이기 위해 흰색 아크릴을 사용했지만, 실제 작업에서는 테이프 방식이 매우 효과적입니다.)

"모든 사람이 보정 파일을 실행할 거대한 금속판을 가지고 있지는 않지만, 누구나 검정 마스킹 테이프를 주문할 수는 있습니다... 아주 잘 작동하고, 깨끗한 선을 얻을 수 있어 보기에 매우 쉽습니다."

3. 복잡해 보이는 측정, 핵심 원리는 '중심선'

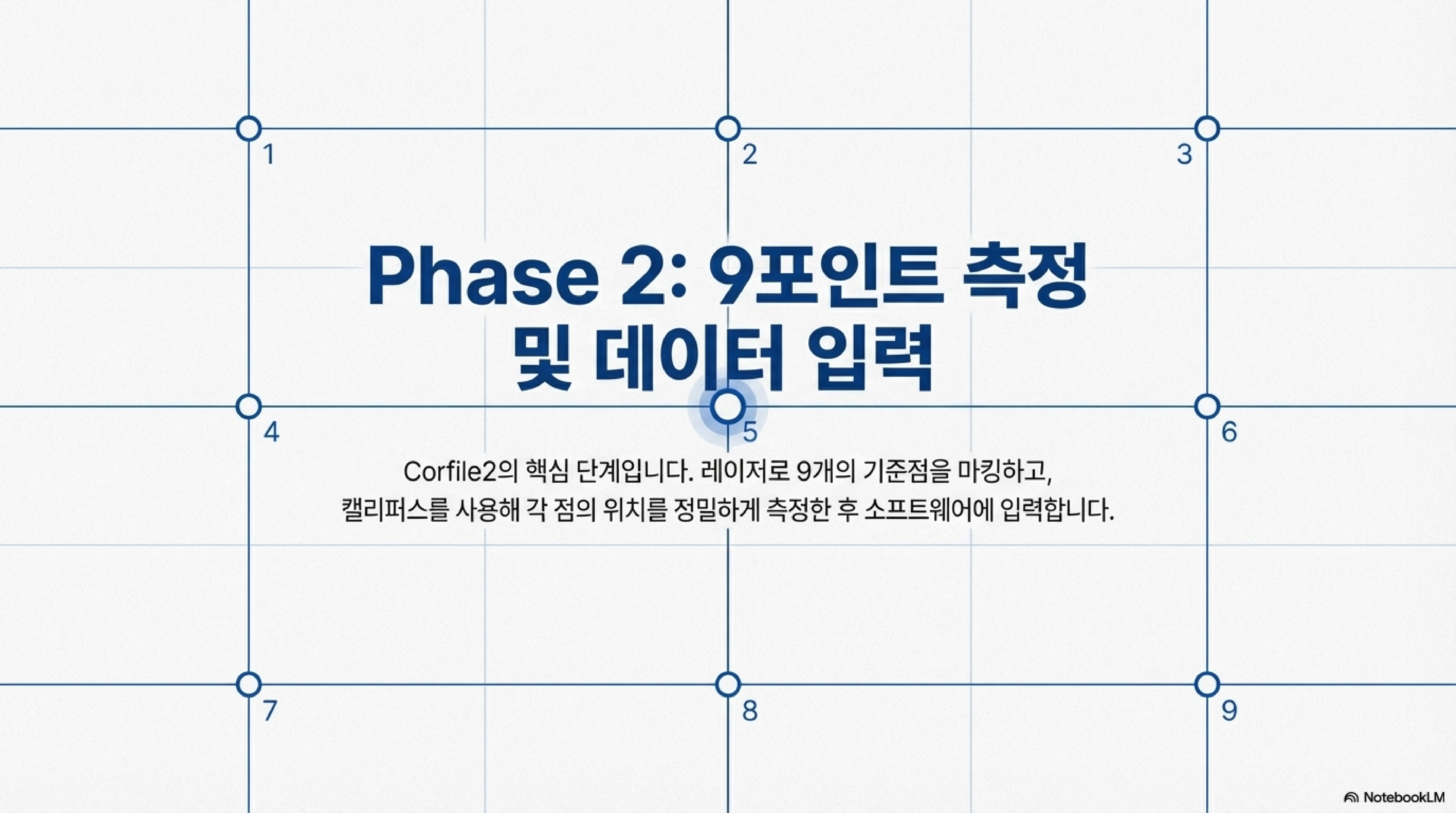

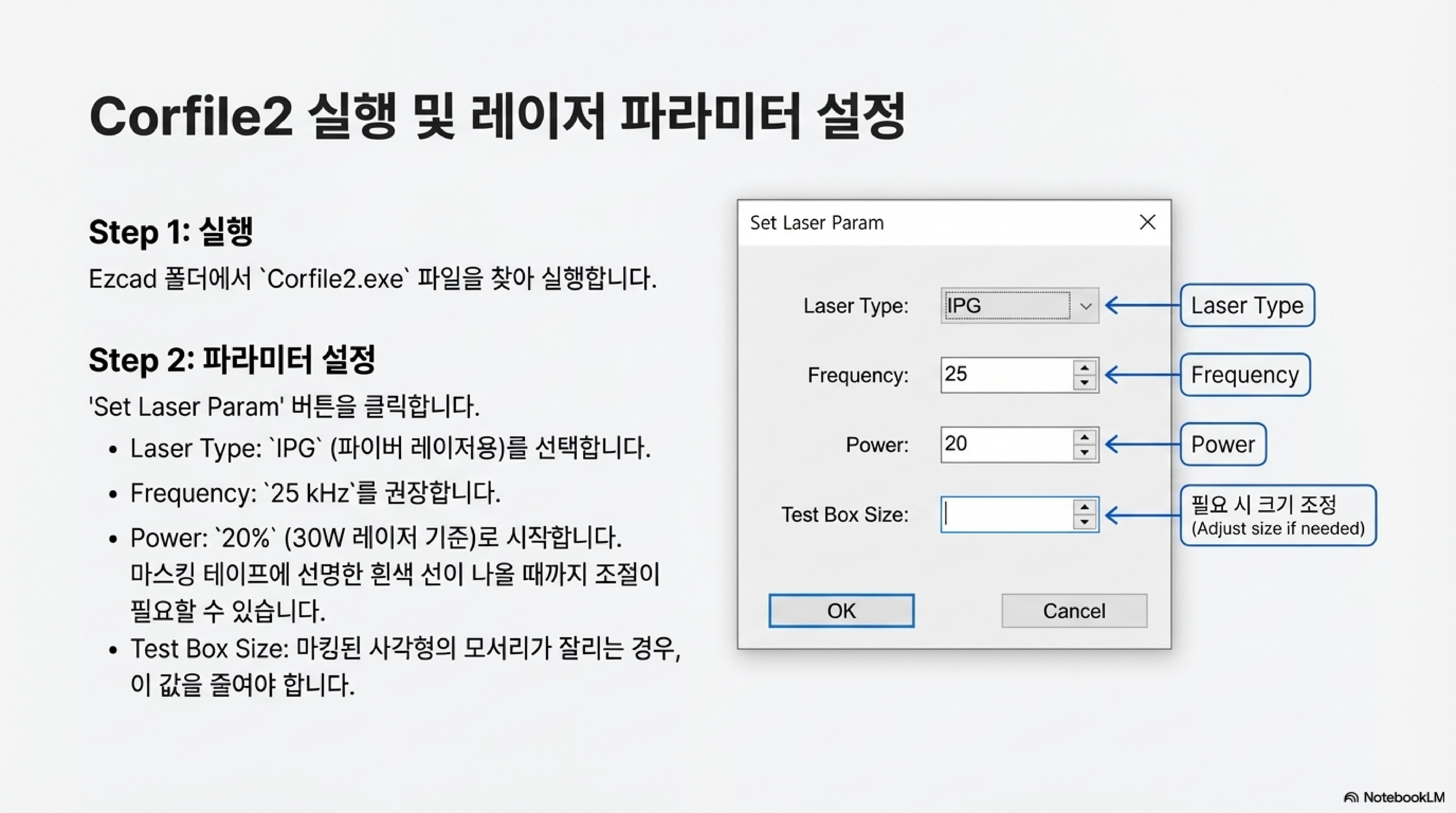

Corfile 프로그램을 처음 실행하면 화면에 나타나는 9개의 점과 수많은 입력 칸 때문에 복잡하고 위협적으로 느껴질 수 있습니다. 하지만 측정의 핵심 원리를 이해하면 생각보다 훨씬 간단합니다.

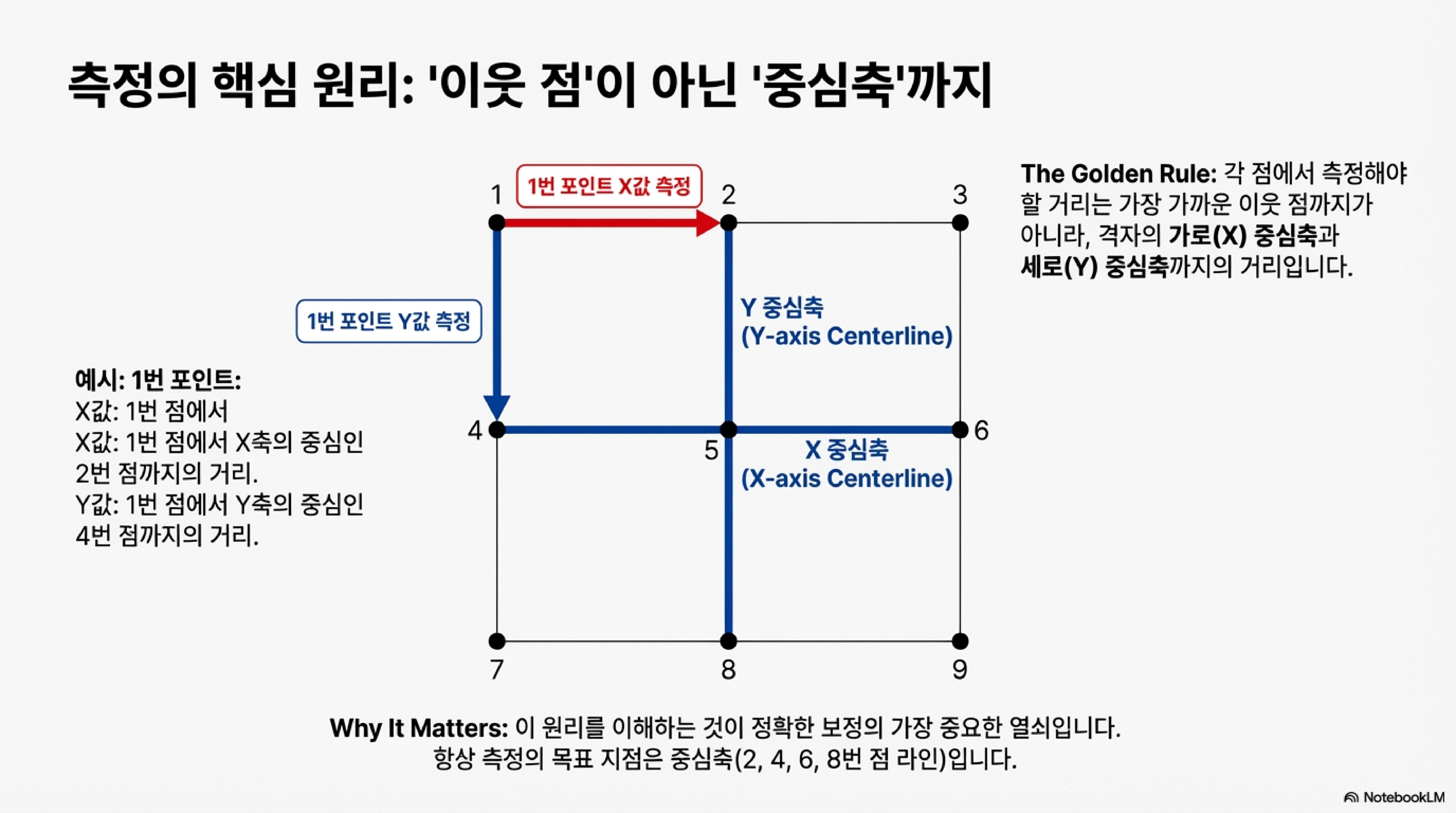

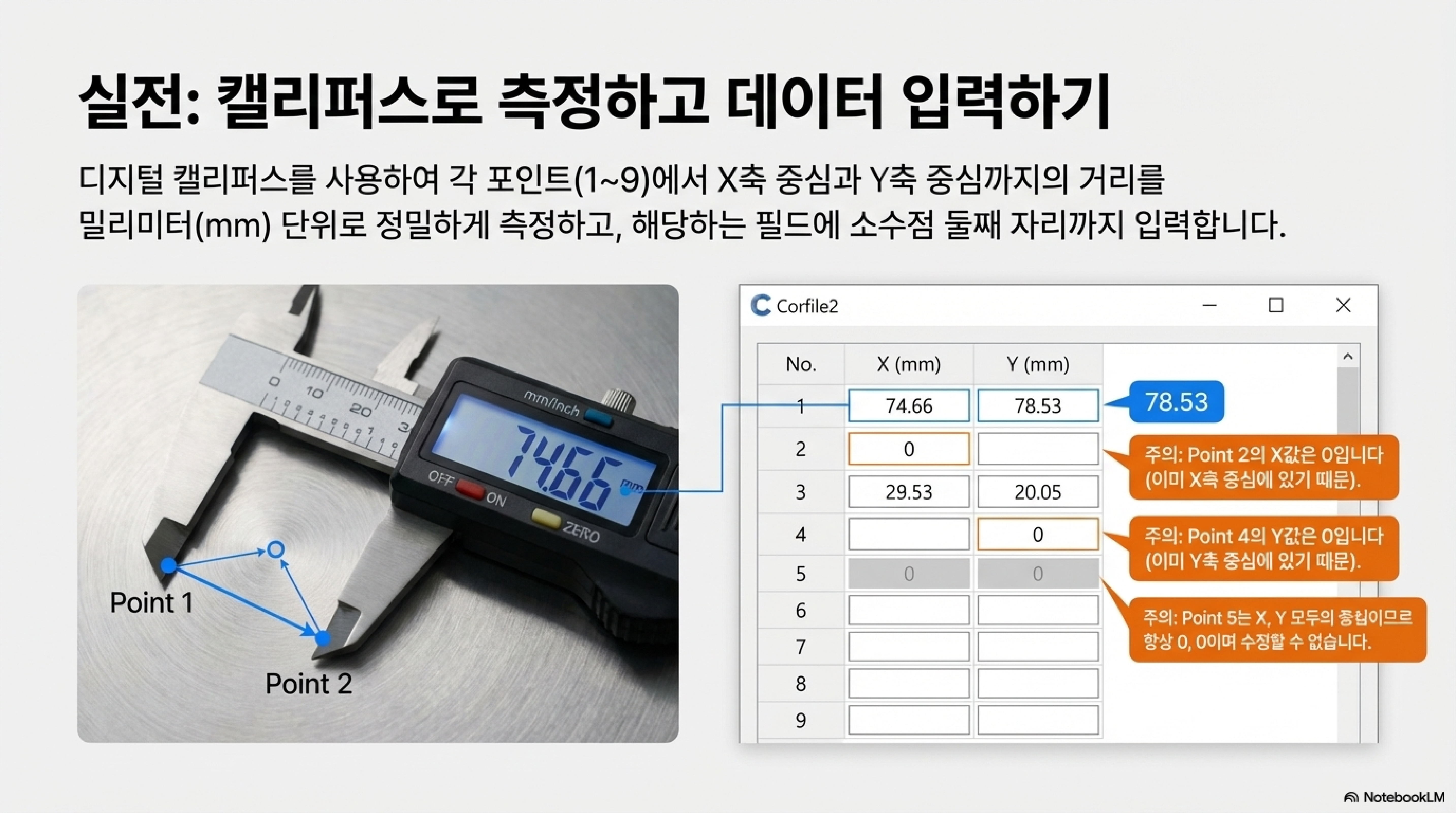

가장 중요한 원칙은 각 점으로부터 해당 축의 가상 중심선(conceptual center line)까지의 거리를 측정하는 것입니다. 즉, 각 측정 지점에서 바로 옆에 있는 점까지의 거리를 재는 것이 아닙니다. 예를 들어, 1번 점의 값을 입력할 때 X값은 1번 점에서 수직 중심선(2번 점이 위치한 선)까지의 수평 거리이고, Y값은 1번 점에서 수평 중심선(4번 점이 위치한 선)까지의 수직 거리입니다. 이처럼 '박스 대 박스'가 아닌 '중심선을 향해' 측정한다는 원칙만 기억하면, 복잡해 보이던 측정 과정이 훨씬 더 직관적이고 이해하기 쉬워집니다.

"저는 1번에서 2번으로 보는 것보다 1번에서 중심으로 보는 것을 더 선호합니다. 이렇게 하면 일을 정리하기가 조금 더 쉽습니다... 우리는 상자에서 상자로 측정하는 것이 아닙니다... 우리는 항상 그 중심선을 향해 측정하고 있습니다."

4. 화면과 결과물이 다르다고? '이미지 변경' 버튼 하나면 끝

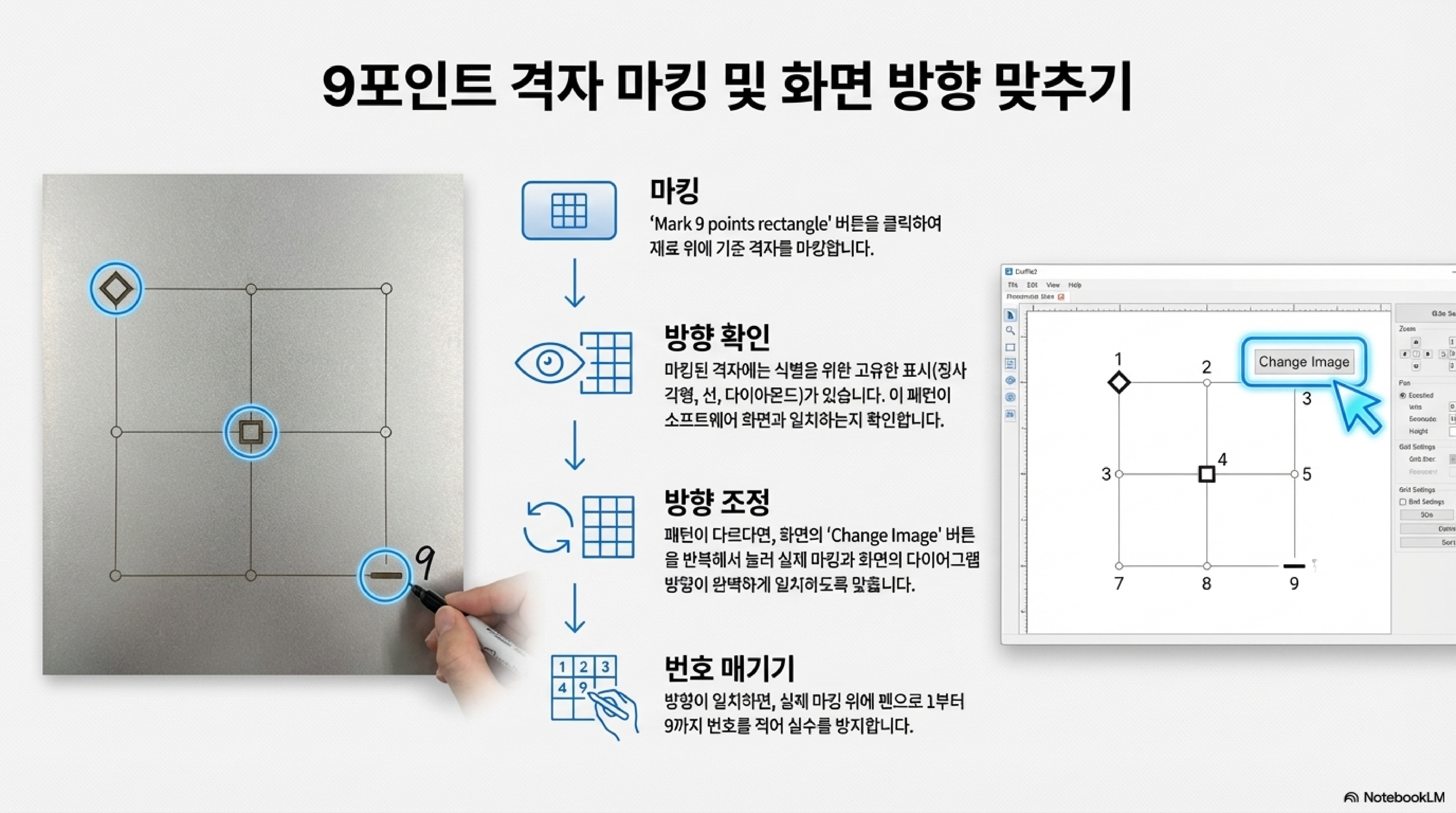

보정을 위해 9개의 점 패턴을 레이저로 마킹했을 때, 실제 결과물의 방향이 Corfile 소프트웨어 화면의 방향과 일치하지 않아 당황하는 경우가 종종 발생합니다. 예를 들어, 화면에서는 다이아몬드 표시가 왼쪽 상단에 있는데 실제 마킹 결과물에서는 오른쪽 하단에 나타나는 식입니다.

이는 복잡한 설정 오류가 아닙니다. 이 문제가 발생하는 근본적인 이유는 Corfile 유틸리티가 메인 Ezcad 프로그램의 F3 파라미터 설정(예: 갈보 축 반전 등)을 자동으로 상속하지 않기 때문입니다. 즉, 별개의 프로그램으로 작동하는 것이죠.

해결책은 놀라울 정도로 간단합니다. 바로 '이미지 변경(Change Image)' 버튼을 여러 번 클릭하는 것입니다. 이 버튼을 누를 때마다 화면의 패턴 방향이 바뀌는데, Corfile 화면의 방향이 실제 마킹된 결과물과 완벽하게 일치할 때까지 계속 눌러주기만 하면 됩니다. 원인을 이해하면 불필요한 혼란과 시간 낭비를 막을 수 있습니다.

5. 모든 계산은 컴퓨터에게: 추측과 실수는 이제 그만

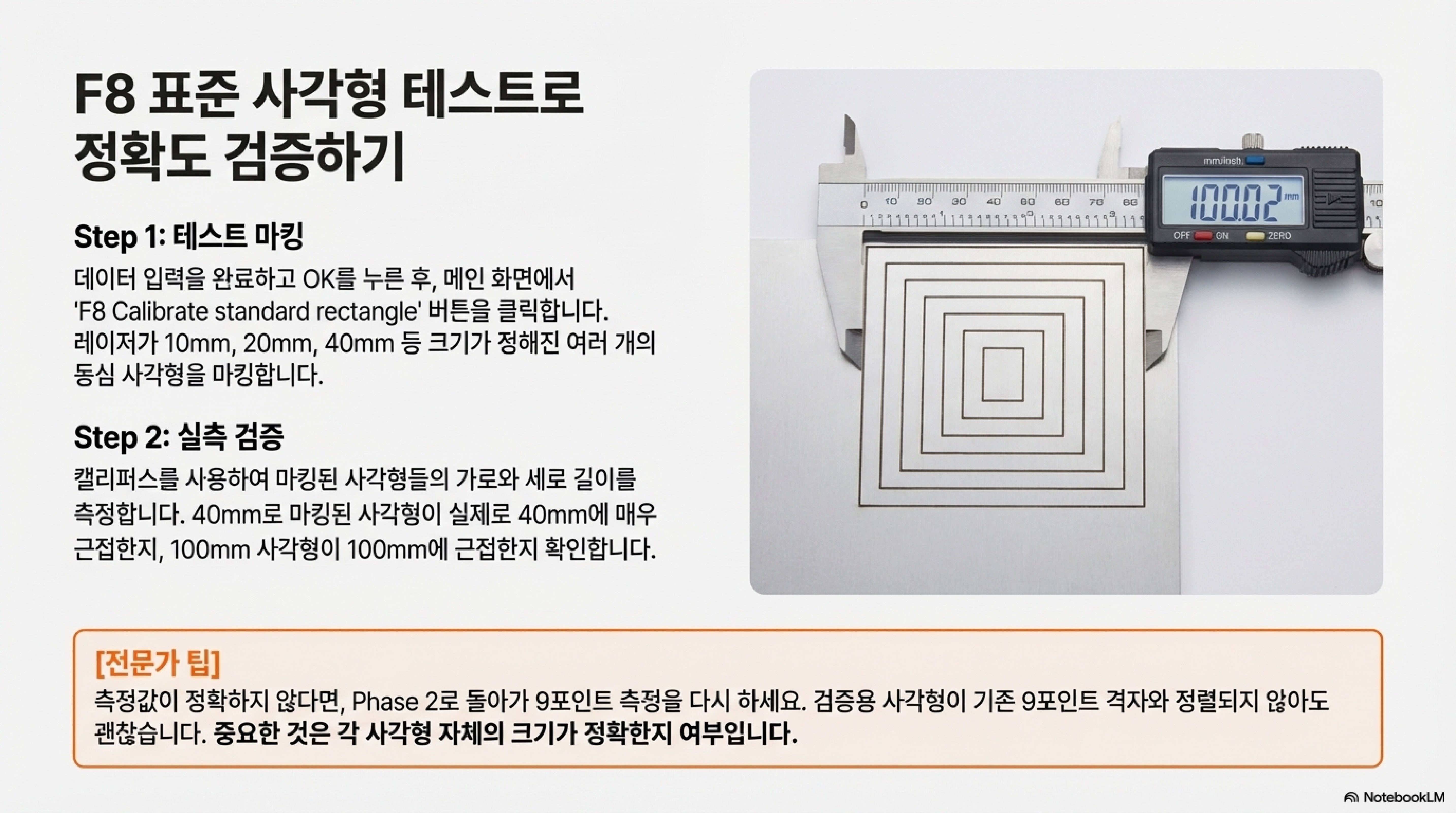

모든 측정을 마치고 보정 파일(.cor)을 저장한 후, 마지막으로 Ezcad 프로그램에서 이 파일을 불러오기만 하면 됩니다. 여기서 Corfile 기능의 가장 강력한 장점이 드러납니다.

보정 파일을 불러오는 순간, F3 파라미터 메뉴에 있던 모든 수동 보정 값들이 비활성화되면서 회색으로 변하는 것을 볼 수 있습니다. 이는 이제부터 컴퓨터가 저장된 측정값을 기반으로 모든 복잡한 왜곡 계산을 알아서 처리한다는 의미입니다. 사용자가 더 이상 어림짐작으로 값을 추측하거나 반복적인 테스트를 할 필요가 없습니다. 이 자동화된 프로세스는 사람의 실수(human error)가 개입할 여지를 원천적으로 차단하고, 비교할 수 없을 만큼 극적인 시간 절약 효과를 가져다줍니다.

"이것은 여러분이 해야 할 모든 추측과 확인 작업을 제거하고, 그 추측과 확인에 따르는 모든 인간적인 실수를 없애줍니다. 컴퓨터가 계산을 하도록 하고 엄청난 시간을 절약하세요."

--------------------------------------------------------------------------------

결론 (Conclusion)

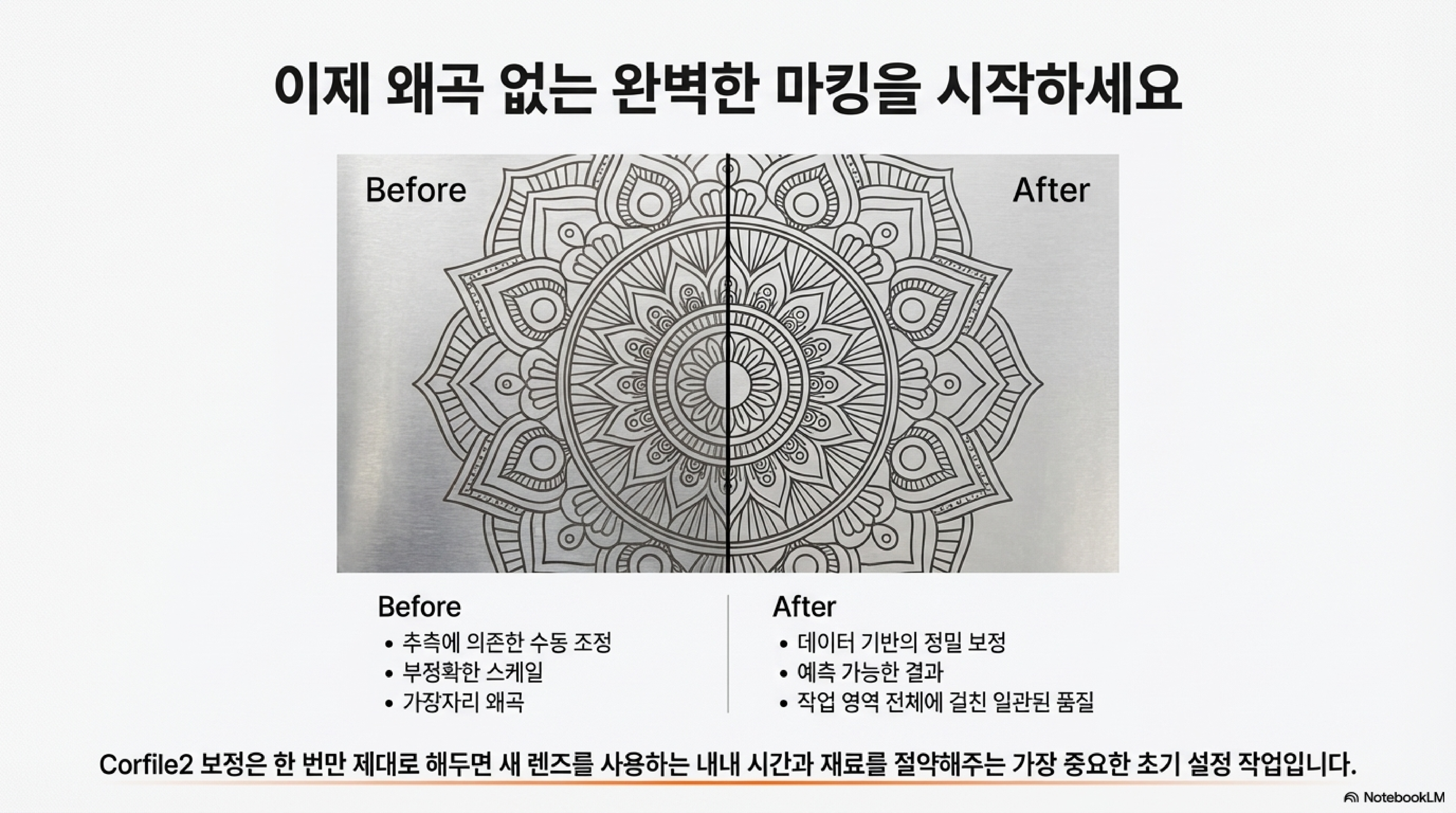

Ezcad의 Corfile 기능은 단순히 기술적인 도구를 넘어, 복잡하고 좌절감을 주던 렌즈 왜곡 보정 작업을 누구나 할 수 있는 정확하고 관리 가능한 프로세스로 바꿔주는 강력한 해결책입니다. 수동 보정의 악몽에서 벗어나 검정 마스킹 테이프와 '중심선 측정'이라는 간단한 원칙만으로 완벽한 결과를 얻을 수 있게 해줍니다.

오늘 배운 것처럼, 올바른 지식만 있다면 우리가 '복잡하다'고 생각했던 레이저 작업 중 또 어떤 것들을 단순화할 수 있을까요? 이 질문을 통해 여러분의 레이저 작업에 새로운 가능성을 열어보시길 바랍니다.
