레이저 커터가 보내는 미세한 신호: 흐릿한 각인을 해결하며 얻은 5가지 의외의 교훈
서론: 문제의 시작
레이저 커터로 사진 각인 작업을 했는데 결과물이 어딘가 모르게 선명하지 않고 "흐릿한" 느낌이 들 때가 있습니다. 출력은 충분하고 기계도 정상 작동하는 것 같은데, 디테일이 살아나지 않아 답답했던 경험, 혹시 없으신가요? 저 역시 이 문제로 한동안 골머리를 앓았습니다.
문제의 원인을 파고들자, 그 정체는 '모드 번(mode burn)' 또는 '폴로 번(polo burn)'이라 불리는 현상이었습니다. 이는 레이저 빔의 가장 중요한 정중앙 부분의 출력이 사라져 버리는 문제입니다. 비유하자면, "무딘 칼로 자르거나 뭉툭한 연필로 그리는 것"과 같은 상태가 된 것이죠.

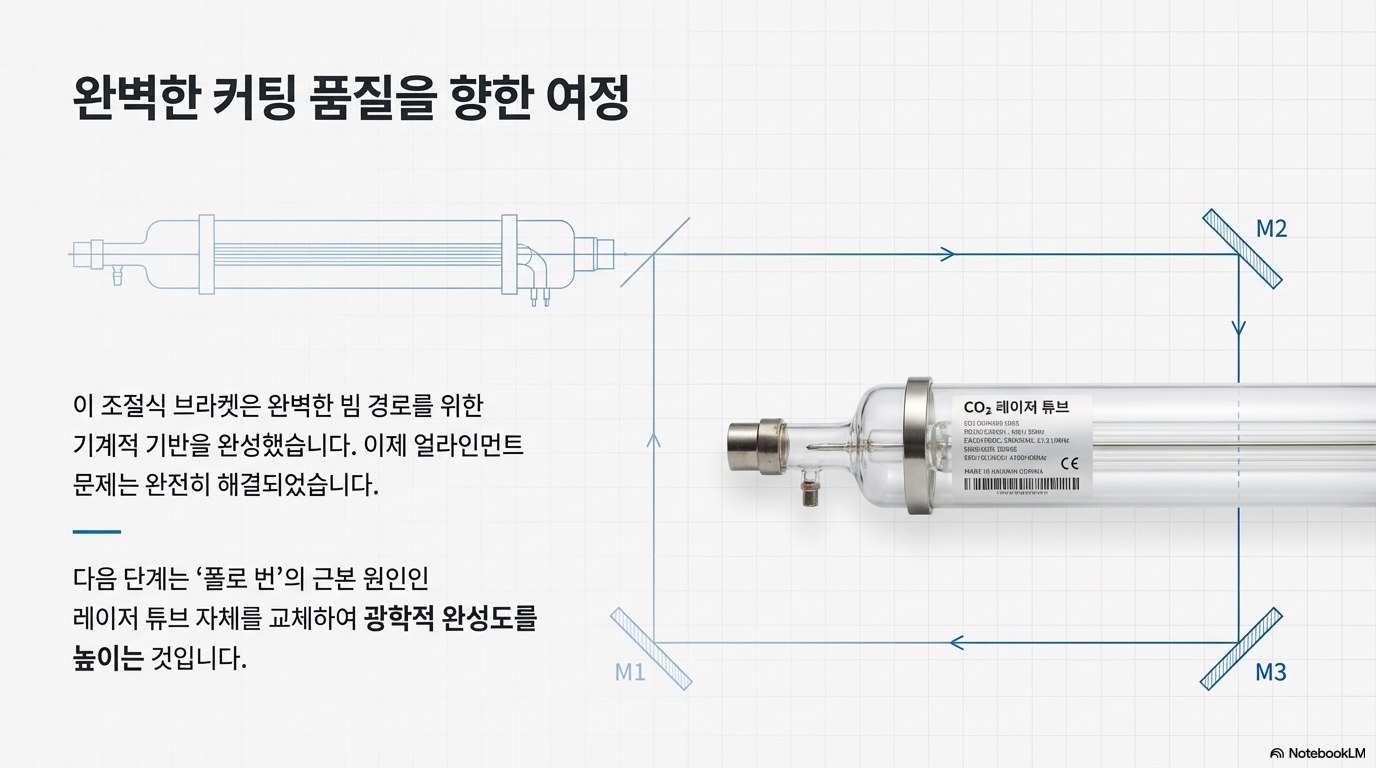

결국 기존의 60W 튜브를 새 70W 튜브로 교체하기로 결정했습니다. 하지만 튜브를 교체하는 물리적인 작업이나 약간의 출력 차이는 사소한 문제에 불과했습니다. 진짜 문제는 그 이후에 시작되었죠. 저는 이 간단할 줄 알았던 작업 과정에서, 흐릿한 각인보다 훨씬 더 근본적이고 중요한 문제들을 마주하게 되었습니다. 그리고 그 해결 과정에서 얻은 5가지 교훈을 여러분과 공유하고자 합니다.
--------------------------------------------------------------------------------
본문: 5가지 핵심 교훈
1. 내 레이저 빔에 구멍이 생겼다니? '폴로 번'의 정체

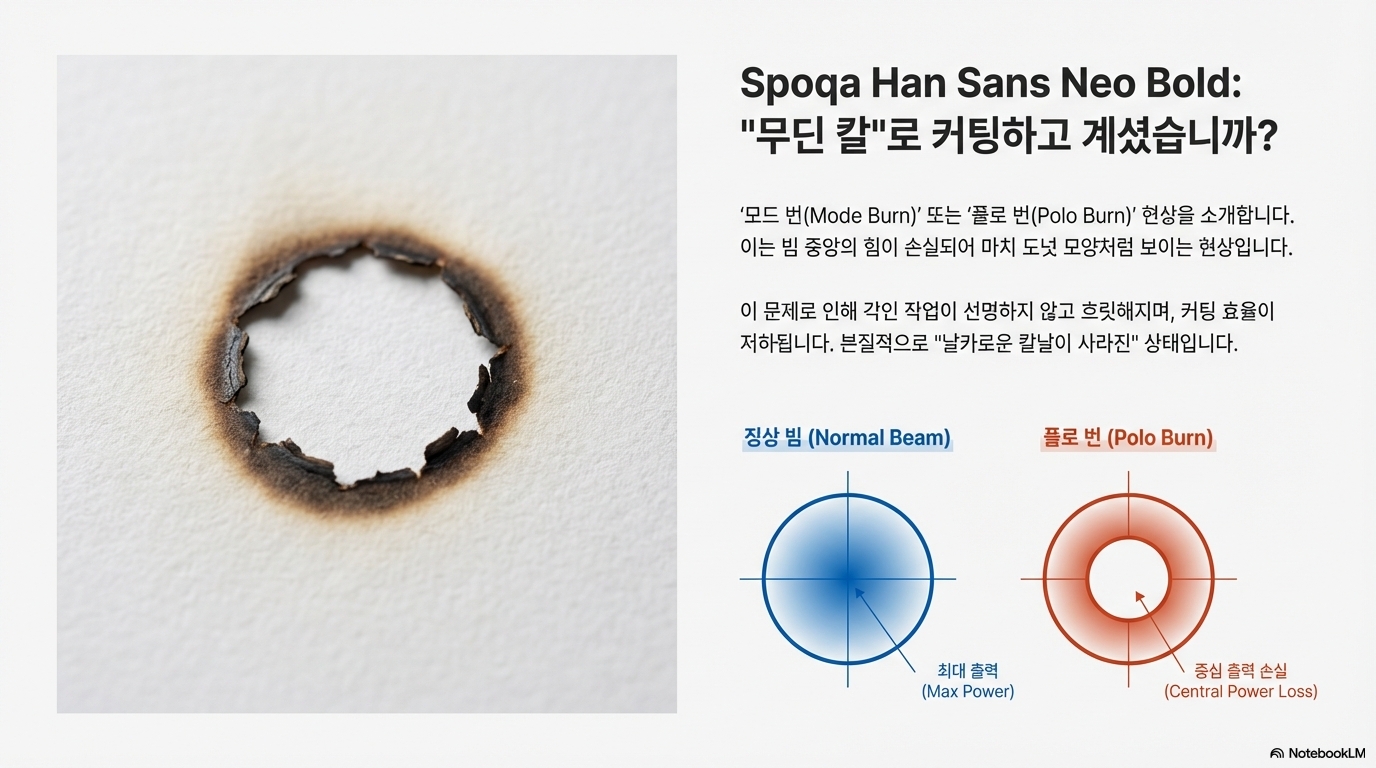

'폴로 번' 또는 '모드 번'이란, 빔의 중앙부 출력이 사라져 마치 도넛처럼 가운데에 구멍이 뚫린 형태로 나타나는 현상을 말합니다. 놀랍게도, 이 튜브는 절단 작업은 여전히 기가 막히게 잘 해냈습니다. 이것이 바로 문제를 더 까다롭게 만든 원인이었죠. 기계는 잘 작동하는 것처럼 보였지만, 사진 각인에 필요한 '날카로운 예리함'만을 잃어버린 상태였던 겁니다.
이 현상은 정밀한 작업을 할 때 치명적입니다. 사진 각인 시에는 디테일이 뭉개져 흐릿한 결과물을 만들고, 절단 시에는 재료를 뚫고 나아가야 할 가장 강력한 중앙부의 힘이 없기 때문에 효율이 크게 떨어집니다. 빔의 힘이 주변부로 분산되어 버리는 것입니다.
"기본적으로 저는 무딘 칼로 자르거나 뭉툭한 연필로 그림을 그리고 있는 셈입니다. 빔의 정중앙에 있는 힘을 잃었기 때문이죠."
2. 진짜 문제는 레이저 튜브가 아니었다: Z축 조정의 부재
레이저 튜브를 교체하는 것 자체는 어려운 작업이 아닙니다. 진짜 "악몽"은 새 튜브에서 나오는 빔을 정렬하는 과정에서 시작되었습니다. 문제의 핵심은 제 레이저 헤드에 Z축(높이) 조정 기능이 아예 없다는 사실이었습니다. 이 작은 부재가 빔 정렬을 단순한 도전이 아닌 '악몽'으로 만들고 있었던 거죠.
제조사 입장에서는 헤드를 고정 블록에 바로 부착하는 방식이 매우 간단하고 효율적이었을 겁니다. 하지만 사용자에게는 이 '단순함'이 빔 정렬을 거의 불가능하게 만드는 악몽의 시작이었습니다. 빔 정렬은 X축과 Y축뿐만 아니라 Z축 높이까지 완벽하게 맞춰야 하는데, 이 기능이 없으면 빔을 정확한 높이로 맞추는 것이 거의 불가능에 가깝습니다.
이 문제는 놀라울 정도로 보편적입니다. 자료에 따르면 "모든 중국산 기계의 약 95% 또는 99%"가 헤드에 Z축 조정 기능이 없다고 합니다. 수많은 사용자들이 보이지 않는 곳에서 동일한 문제로 씨름하고 있었던 것입니다.
3. 완벽한 수직 빔의 비밀: '두 번의 펄스' 테스트
빔 정렬에서 많은 사람들이 단순히 빔을 헤드 구멍 중앙에 맞추는 데에만 집중합니다. 하지만 이것만으로는 충분하지 않습니다. 가장 중요하지만 간과하기 쉬운 단계는 바로 빔이 작업 테이블에 완벽하게 '수직'으로 입사하는지 확인하는 것입니다. 이를 확인하는 아주 간단하고 효과적인 방법이 있습니다.
'두 번의 펄스' 테스트 과정은 다음과 같습니다.
- 작업물(카드 등)을 테이블 위에 놓고 첫 번째 펄스를 발사합니다.
- 테이블을 최소 100mm(4인치) 이상 큰 폭으로 내립니다. 거리가 멀수록 테스트는 더 정확해집니다.
- 같은 위치에 두 번째 펄스를 발사합니다.
만약 두 펄스의 위치가 머리카락 한 올의 오차도 없이 정확히 겹친다면, 여러분의 빔은 완벽하게 수직입니다. 하지만 조금이라도 위치가 다르다면, 빔이 비스듬하게 입사하고 있다는 명백한 증거입니다. 이토록 간단한 테스트가 빔의 수직도를 완벽하게 잡아낼 수 있다는 사실을 발견했을 때의 희열이란! 이것이야말로 값비싼 장비 없이도 정밀도를 확보할 수 있는 진정한 DIY의 묘미입니다.
4. 중심 맞추기는 생각보다 깊다: 렌즈 축의 진정한 중앙 찾기
빔 정렬의 정밀도는 두 단계로 나뉩니다. 첫 번째는 빔이 헤드의 구멍 중앙을 통과하게 맞추는 것이고, 두 번째는 빔이 렌즈 튜브의 진정한 중심 축을 통과하게 맞추는 것입니다. 후자는 차원이 다른 정밀함을 요구하는 작업입니다.

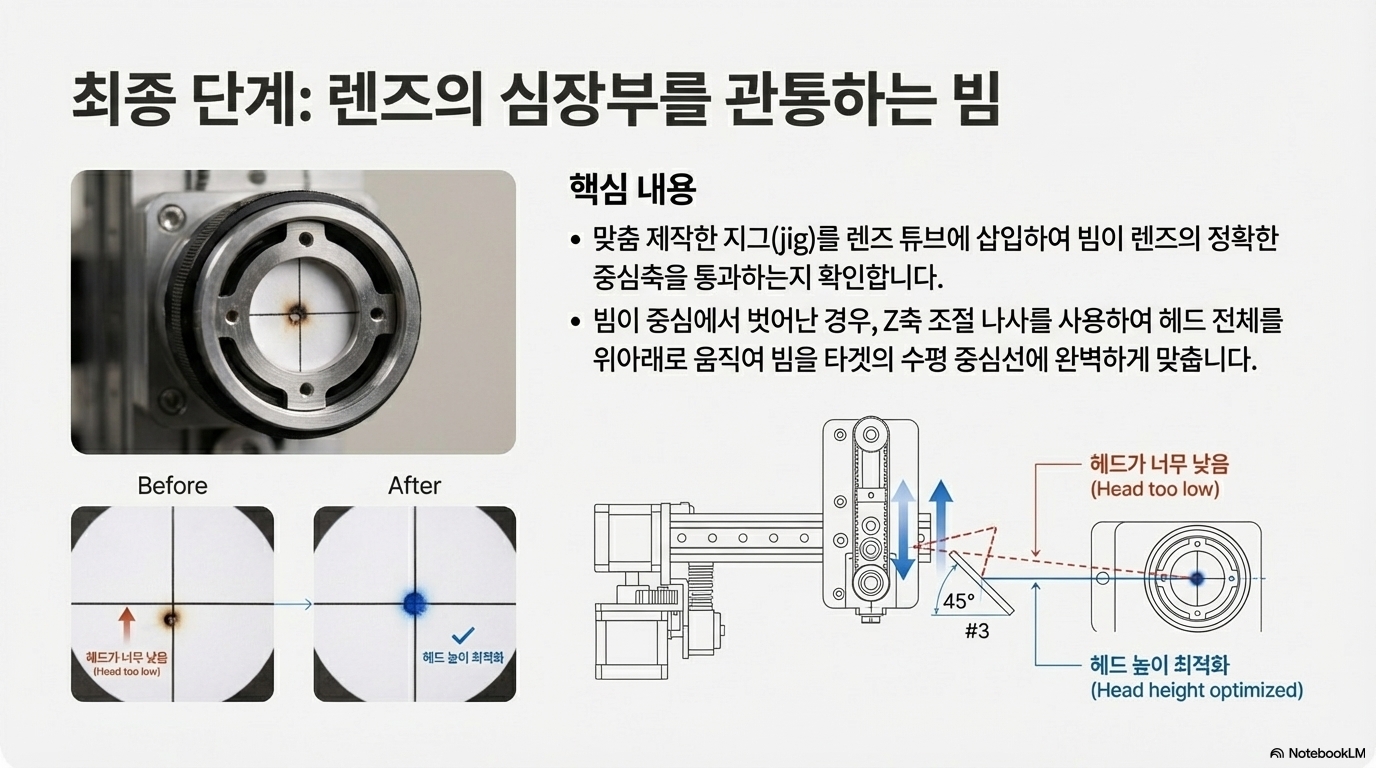

저는 이 문제를 해결하기 위해 간단한 '지그(jig)'와 '종이 타겟'을 직접 제작했습니다. 지그를 렌즈 튜브에 끼우고 종이 타겟을 바닥에 넣어 펄스를 쏘면, 빔이 렌즈의 중심 축에서 얼마나 벗어났는지 정확히 확인할 수 있습니다.
여기서 약간의 "정신적 곡예"가 필요합니다. 예를 들어, 빔이 타겟의 중심선보다 '앞쪽'에 맞는다고 가정해 봅시다. 이는 빔이 세 번째 미러의 너무 '높은' 지점을 때리고 있다는 의미입니다. 이 문제를 해결하려면 역설적으로 미러(헤드)를 올려야 합니다. 헤드를 올리면 빔이 미러의 더 낮은 지점에 맞게 되고, 그 결과 빔이 렌즈 튜브의 중심에 더 가깝게 이동하게 됩니다. 이것은 마치 손전등을 벽에 있는 거울에 비춰 바닥의 한 점을 맞추는 것과 같습니다. 바닥의 점을 내 몸 쪽으로 더 가깝게 이동시키려면, 거울을 위로 기울여야 하는 것과 같은 원리입니다. 이 역설적인 움직임을 이해하는 순간, 정밀 조정의 문이 열립니다.
5. 나만을 위한 해결책이 아니다: 모두를 위한 오픈소스 정신

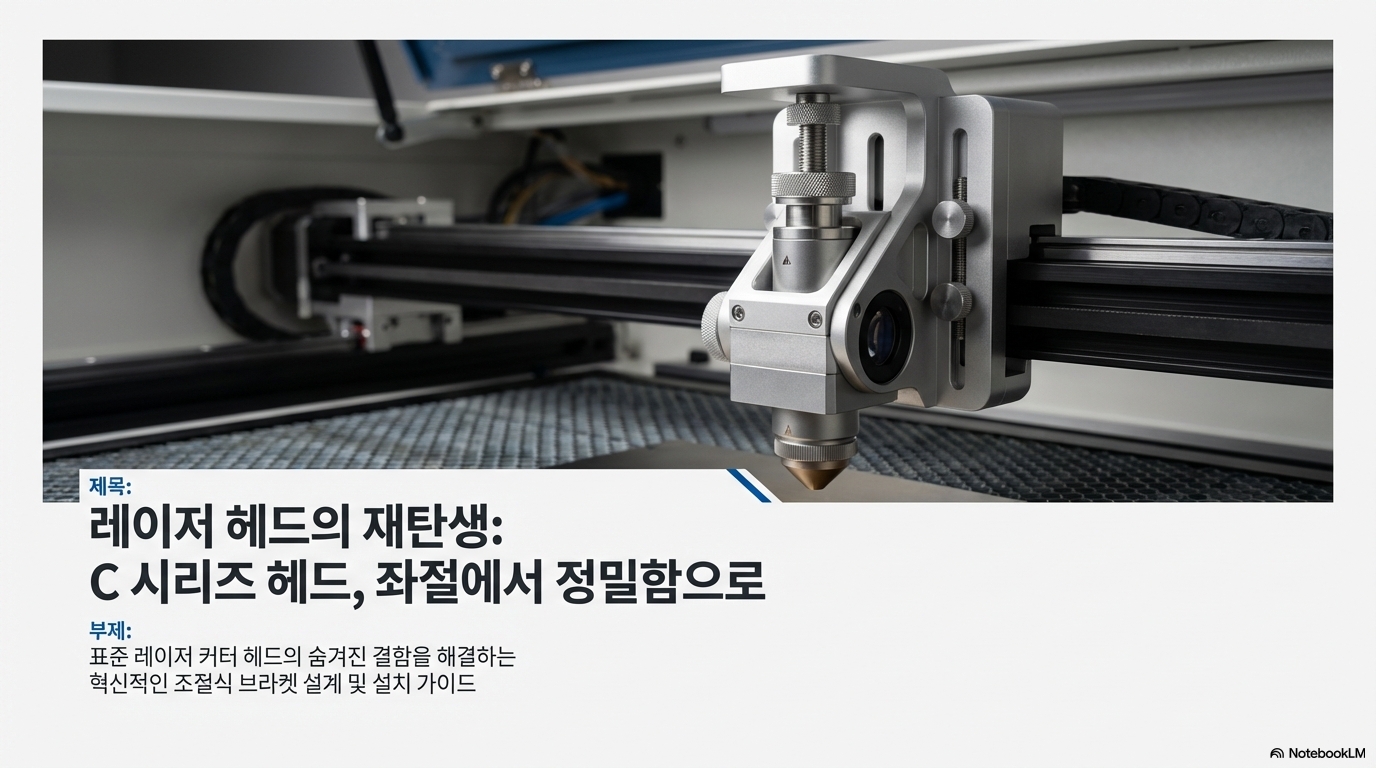

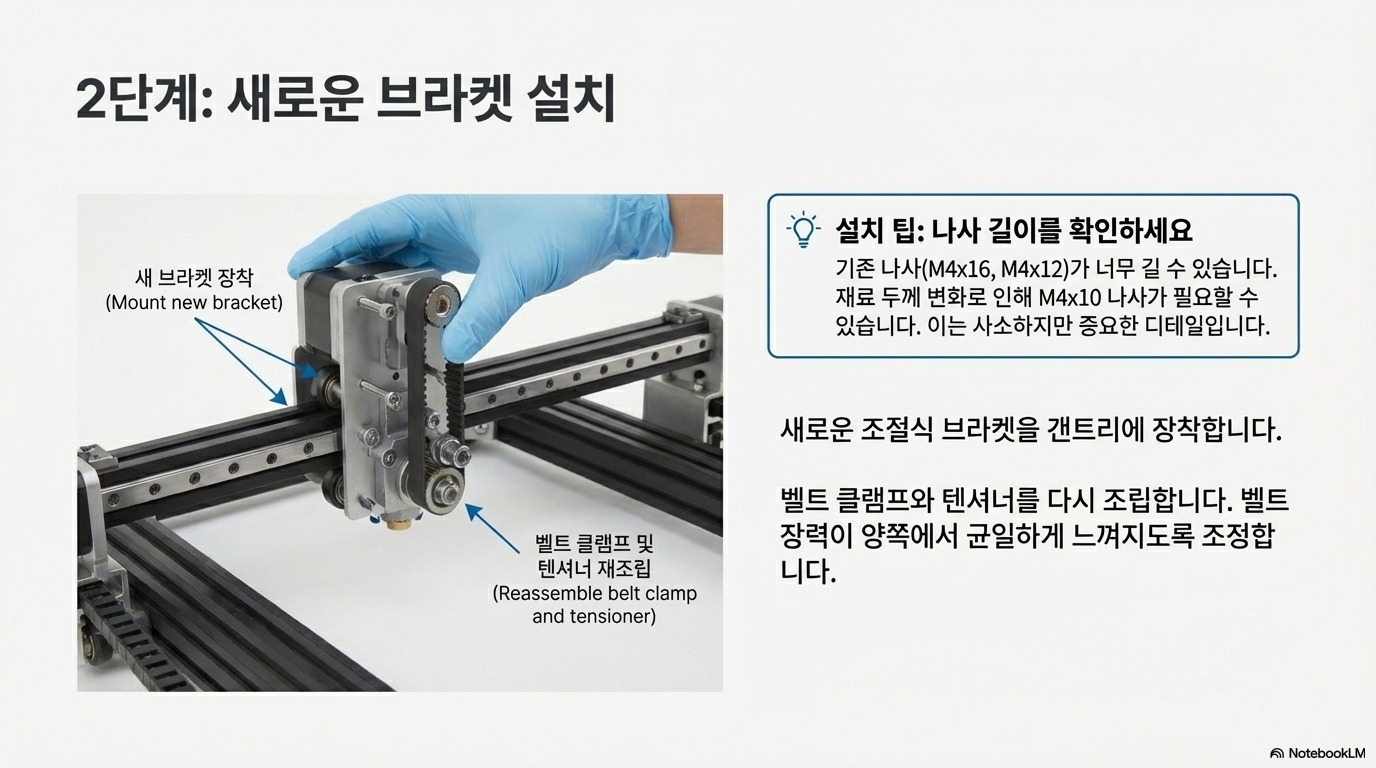

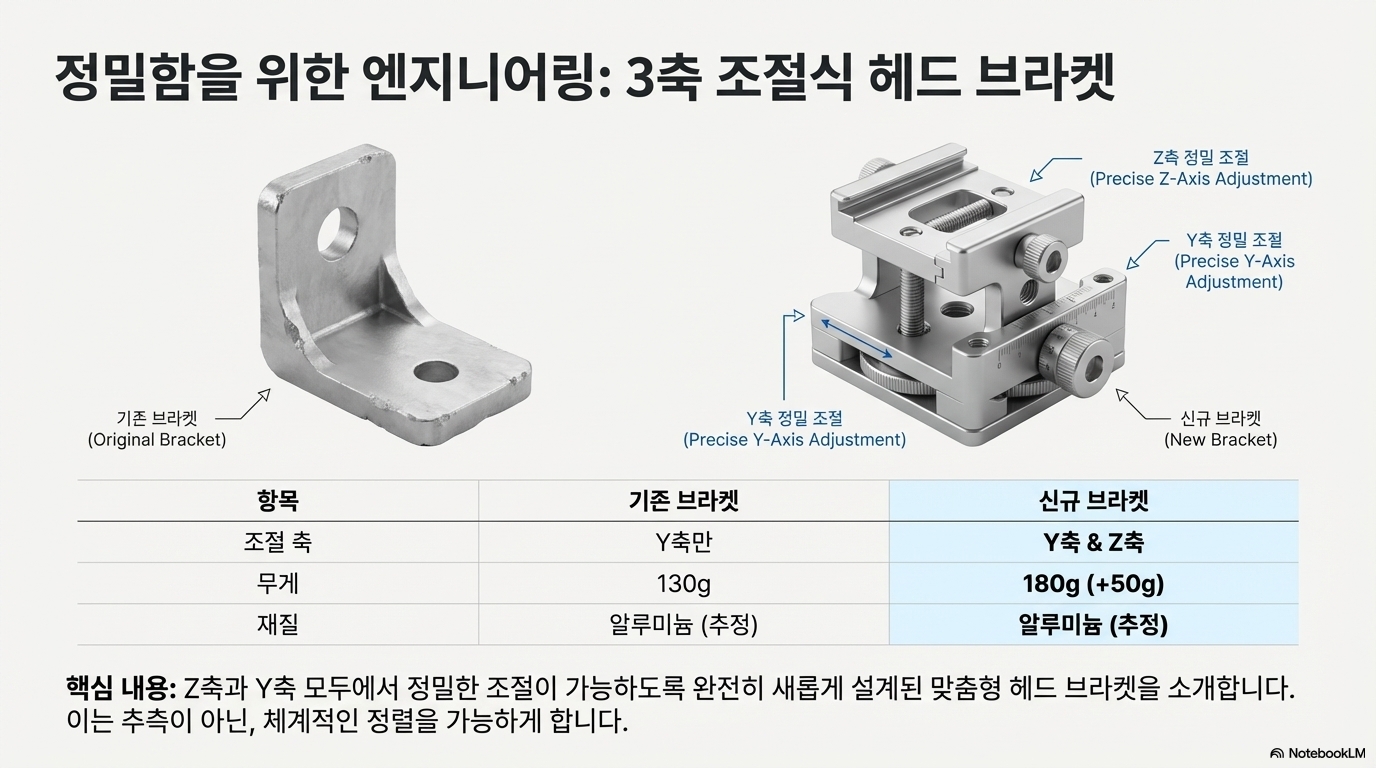

이 모든 문제를 겪으며, 저는 근본적인 해결책이 필요하다고 생각했습니다. 그래서 Z축과 Y축 조정이 가능한 '조정 가능한 헤드 브라켓'을 직접 설계하고 제작했습니다. 이 부품 덕분에 빔 정렬은 몇 분 만에 끝나는 간단한 작업이 되었습니다.
하지만 저는 이 해결책을 저 혼자만 간직하고 싶지 않았습니다. 물론 커뮤니티를 위한 마음도 있었지만, 솔직히 말해 제가 직접 이 부품을 생산하고 판매할 책임을 지고 싶지 않은 현실적인 이유도 있었습니다. 그래서 저는 이 '골치 아픈 원숭이를 제 등에서 떼어내기 위해' 중국의 유명 부품 회사인 클라우드레이(Cloud Ray)에 샘플을 보냈습니다.
이는 수많은 사용자들이 겪고 있는 공통된 문제를 해결하기 위한 노력입니다. 만약 커뮤니티의 많은 사용자들이 이 부품에 관심을 보이고 목소리를 낸다면, 언젠가 이 유용한 부품이 저렴한 "중국산 가격"으로 출시되어 누구나 쉽게 정밀한 빔 정렬을 할 수 있게 될 것이라는 비전을 가지고 있습니다.
--------------------------------------------------------------------------------
결론: 작은 문제에서 시작된 큰 깨달음
'흐릿한 각인'이라는 사소해 보이는 문제에서 시작된 여정은 저를 레이저 빔의 근본 원리, 정밀한 정렬 기법의 세계로 이끌었습니다. 그리고 더 나아가, 나만의 문제를 해결하는 것을 넘어 커뮤니티 전체를 위한 해결책을 공유하는 더 큰 깨달음으로 이어졌습니다.
이 글을 읽는 여러분께 마지막으로 질문을 던지고 싶습니다. 우리가 매일 사용하는 도구들 속에는 우리가 미처 깨닫지 못한 어떤 숨겨진 문제들이 있을까요? 그리고 그 문제를 해결할 간단하지만 강력한 아이디어는 바로 우리 자신에게서 나올 수 있지 않을까요?
