Rdworks Lab 187 당신의 레드닷 포인터

당신의 레드닷 포인터가 거짓말을 하는 이유: 더 이상 속지 마세요

서론: 신뢰했던 도구의 배신

레이저 커팅기를 다루는 우리 같은 사람들은 누구나 겪어봤을 법한 좌절의 순간이 있습니다. 레드닷 포인터가 가리키는 정확한 지점에 재료를 놓고 자신 있게 작업을 시작했지만, 결과물은 완전히 엉뚱한 곳에 새겨져 나오죠. 결국 우리는 모두가 피하고 싶어 하는 그 "끔찍한 스카치테이프 방식"에 의존해 테스트 샷을 날려보며 위치를 다시 잡아야만 합니다. 저 역시 지난 4년간 이 문제와 씨름해왔습니다. 이 과정은 번거로울 뿐만 아니라 소중한 재료를 낭비하게 만듭니다.

그런데 만약, 이 모든 문제의 원인이 당신이 가장 신뢰했던 바로 그 정렬 도구, 레드닷 포인터 자체에 있다면 어떨까요?

1. 레드닷 포인터는 원래부터 '거짓말쟁이'입니다: 기하학적 오류의 비밀

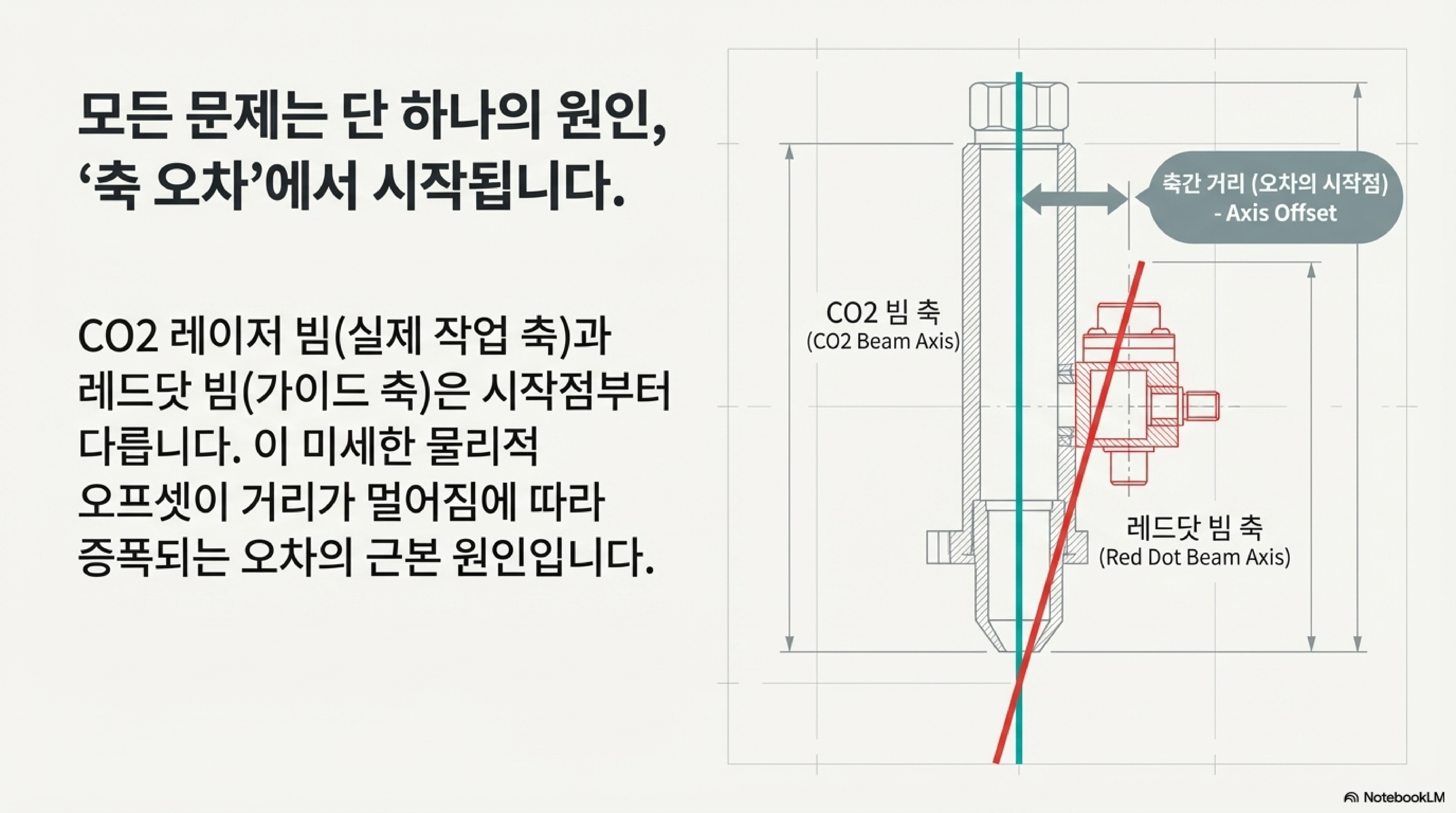

많은 분들이 레드닷 포인터의 오차를 기계의 결함이나 정렬 불량으로 생각하지만, 사실 이것은 기본적인 기하학적 원리 때문에 발생하는 필연적인 현상입니다. 문제는 보이지 않는 CO2 레이저 빔과 눈에 보이는 레드닷 빔이 완벽하게 동일한 축으로 진행하지 않는다는 점에서 시작됩니다.

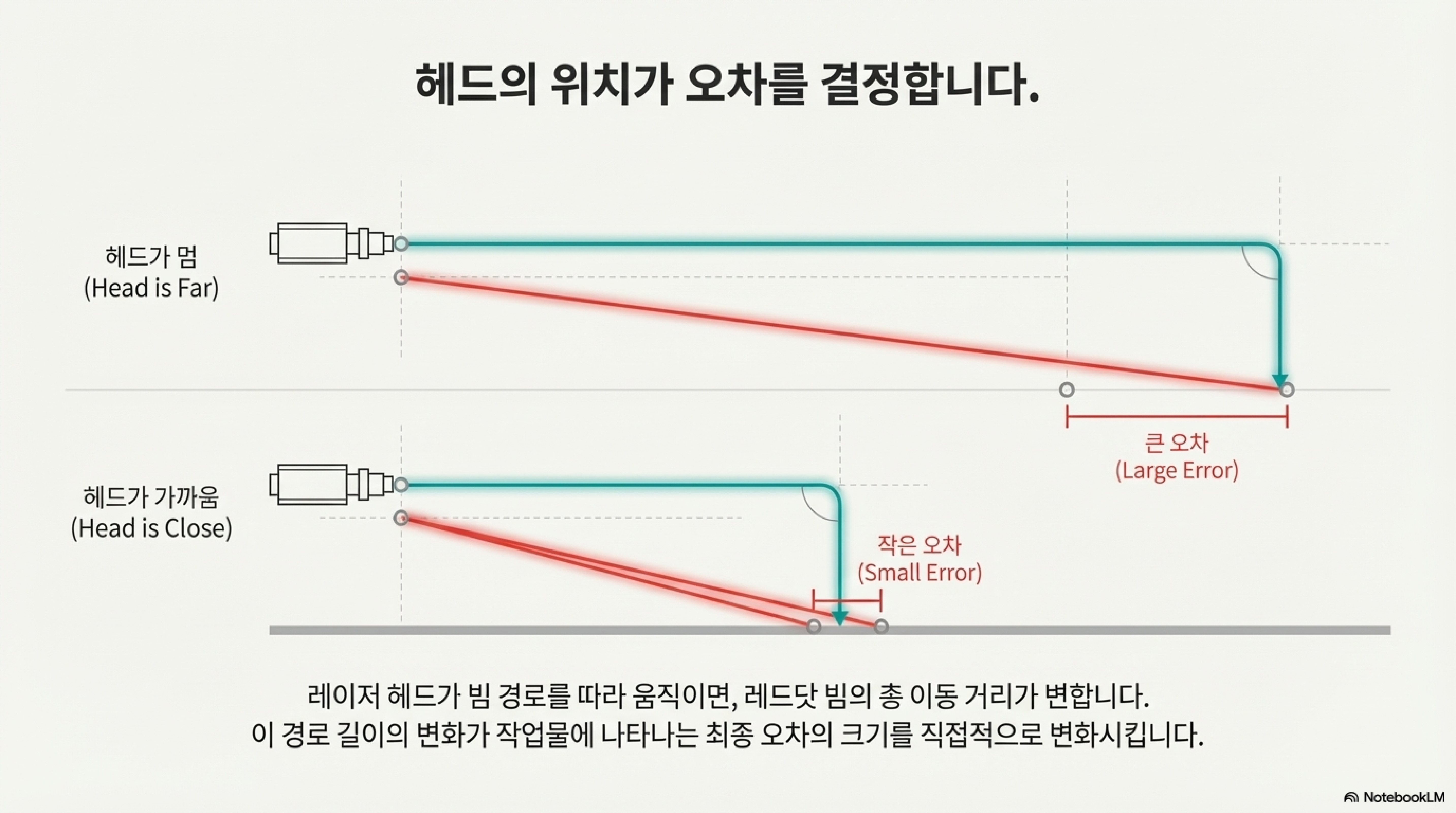

이해를 돕기 위해, 복잡한 빔 경로 전체를 하나의 긴 직선으로 쭉 펼쳤다고 상상해 보세요. CO2 레이저 빔은 이 완벽한 직선을 따라 이동합니다. 하지만 레드닷 빔은 이 직선에 아주 미세한 각도로 교차하는 또 다른 선일 뿐입니다. 두 선 사이의 거리는 빔의 이동 거리, 즉 경로 길이가 길어질수록 기하급수적으로 벌어집니다. 여기서 경로 길이란 레이저 튜브에서 시작된 빛이 거울 1, 2, 3을 거쳐 작업물 표면에 닿기까지의 총 이동 거리를 의미합니다. 레이저 헤드가 튜브에서 가장 먼 위치에 있을 때와 가장 가까운 위치에 있을 때 레드닷의 위치가 달라지는 것은 바로 이 때문입니다.

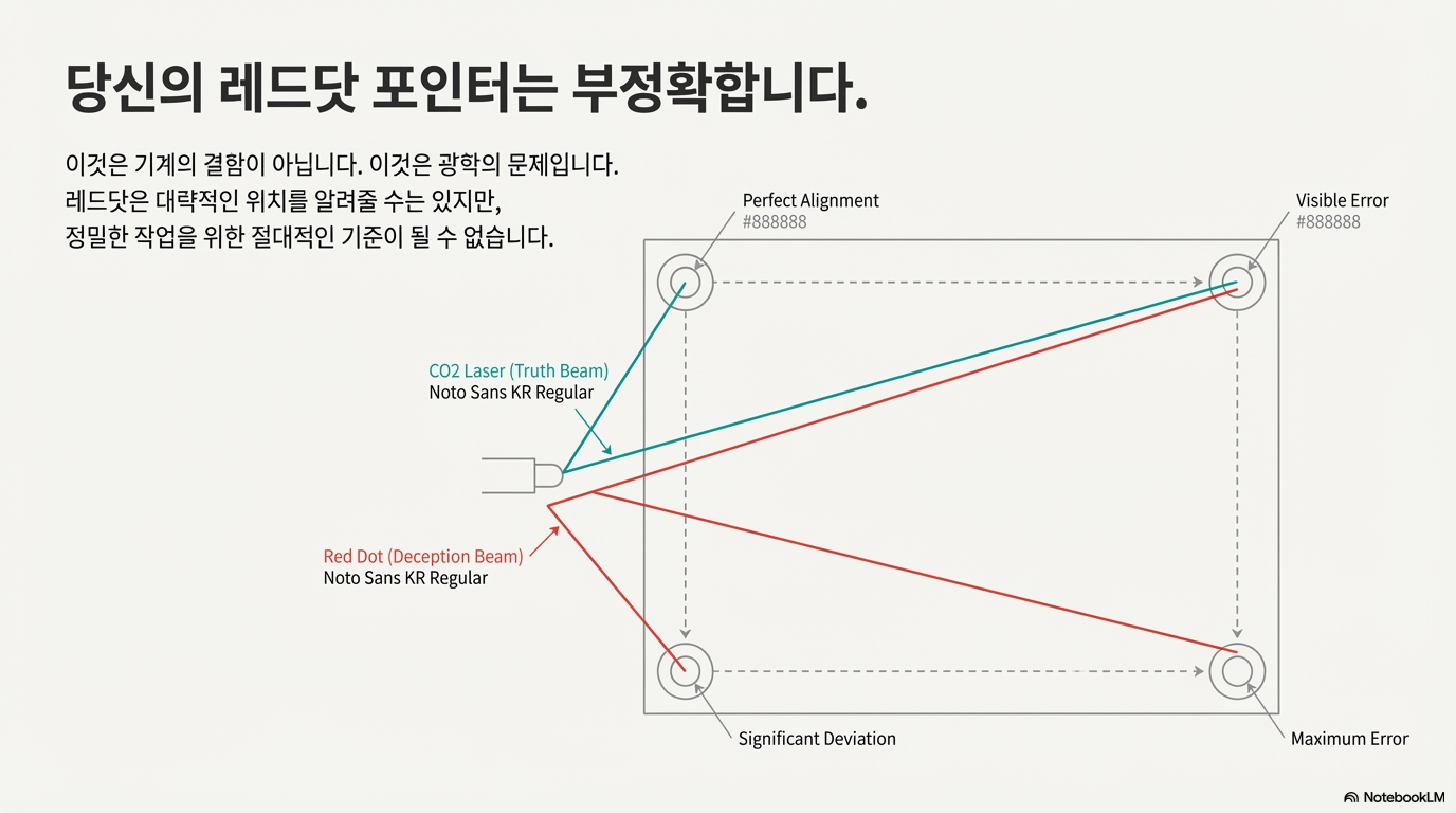

이것은 당신의 기계가 고장 났다는 의미가 아닙니다. 결론은 하나입니다. 레드닷 포인터가 제게 '진실'을 말해주고 있지 않다는 거죠. 즉, 레드닷 포인터의 부정확성은 고장이 아니라 구조적인 한계이며, 우리는 이 사실을 먼저 인정해야 합니다.

2. '완벽한 정렬'은 신화에 가깝습니다 (단 하나의 예외는 존재합니다)

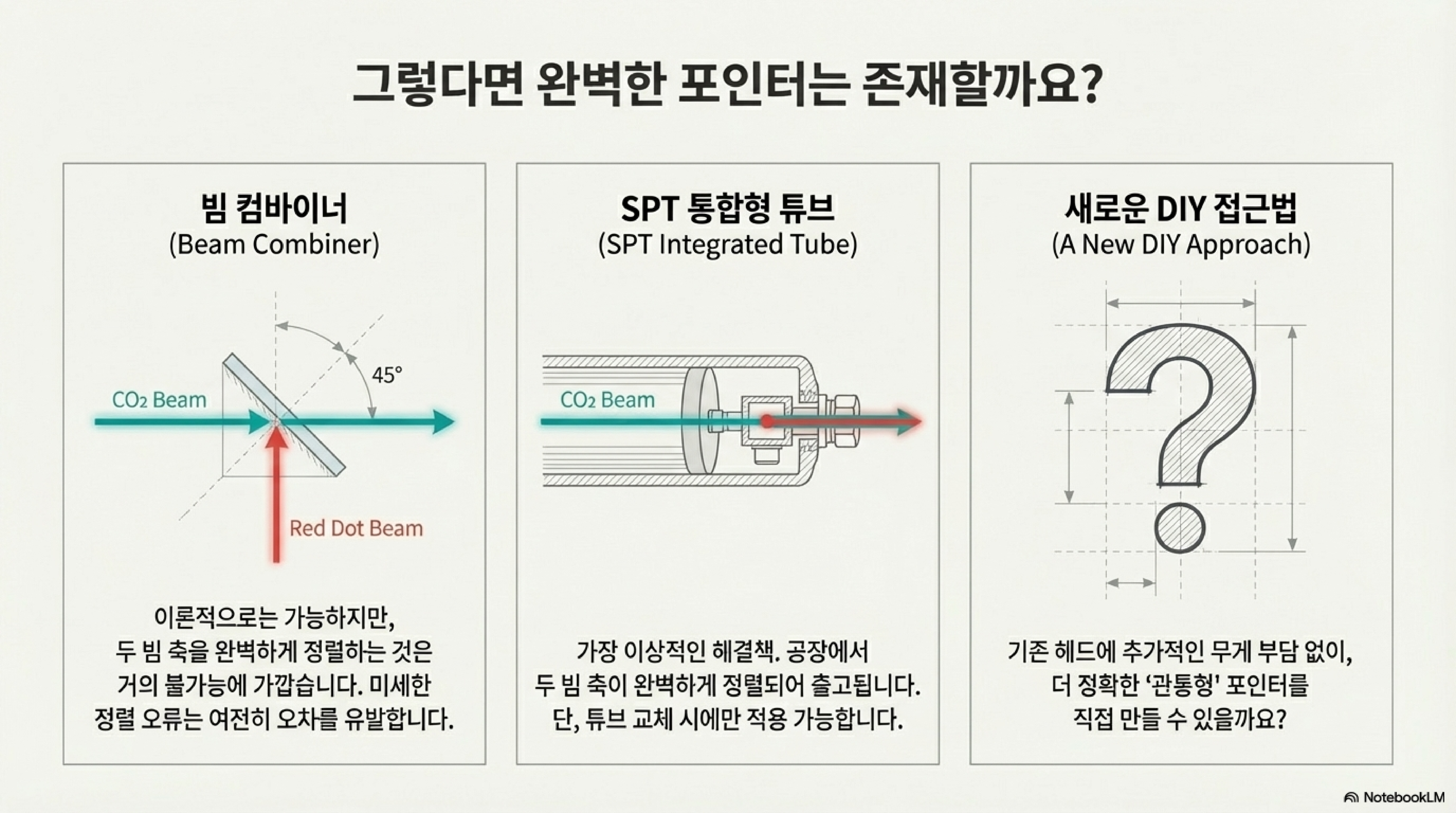

그렇다면 사용자가 직접 레드닷 포인터를 추가하거나 일반적인 빔 컴바이너(beam combiner)를 사용하여 이 문제를 해결할 수 있을까요? 안타깝게도 CO2 레이저 빔과 레드닷 빔의 축을 완벽하게 일치시키는 것은 "거의 불가능에 가깝습니다."

하지만 유일한 예외는 존재합니다. 바로 공장에서 빔 컴바이너가 완벽하게 통합되어 출고되는 'SPT 레이저 튜브'입니다. 이 제품은 레이저 튜브 끝단에 빔 컴바이너가 일체형으로 설계되어 공장에서 사전 설정됩니다. 사용자가 조정할 수 없기 때문에 두 빔 축의 일치성에 대한 높은 신뢰도를 보장합니다.

이 SPT 튜브의 존재 자체가 역설적으로 우리가 왜 성공할 수 없는지를 증명합니다. 진정한 동축 정렬은 사용자가 작업실에서 할 수 있는 수준이 아니라, 공장 수준의 정밀한 제조 공정이 필요하다는 뜻이니까요. 이 사실을 아는 것은 우리가 '완벽함'이라는 신기루를 좇으며 시간과 노력을 낭비하는 것을 막아줍니다. 도구의 한계를 명확히 인지하고, 그것을 감안하여 작업 방식을 조정하는 것이 훨씬 현명한 접근법입니다.

3. 위대한 실패로부터 배우다: 4구 다이오드 포인터 실험기

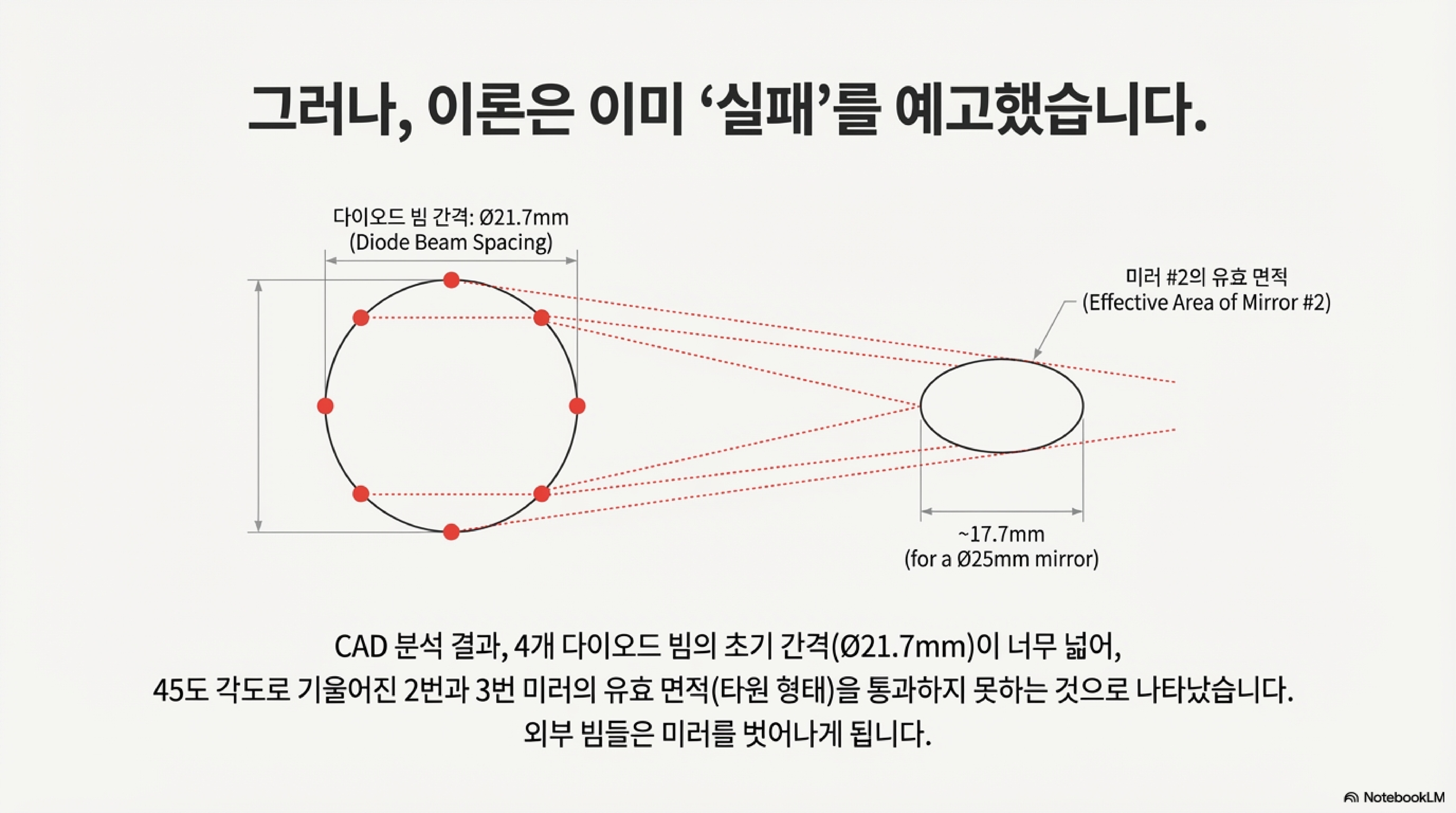

이론을 넘어, 이 문제를 해결하기 위해 제가 직접 시도했던 실험이 하나 있습니다. 바로 4개의 레이저 다이오드를 이용해 정밀한 레드닷 포인터를 만들어 보려는 시도였죠. 제 아이디어는 4개의 다이오드를 CO2 레이저 빔 주변에 최대한 가깝게 배치하여 기하학적 오차를 최소화하려는 것이었습니다. 하지만 설계 단계에서부터 심각한 이론적 문제에 부딪혔습니다. 45도 각도로 기울어진 25mm 거울이 실제로 빔에게 보여주는 유효 면적(effective aperture)은 완벽한 원이 아니라, 폭이 17.68mm에 불과한 타원형이라는 계산이 나왔습니다. 제 다이오드 빔들은 축에서 벗어나 있었기 때문에, 이 좁은 타원형 영역을 벗어나 거울에 의해 잘려 나갈 것(clipping)이 분명했습니다.

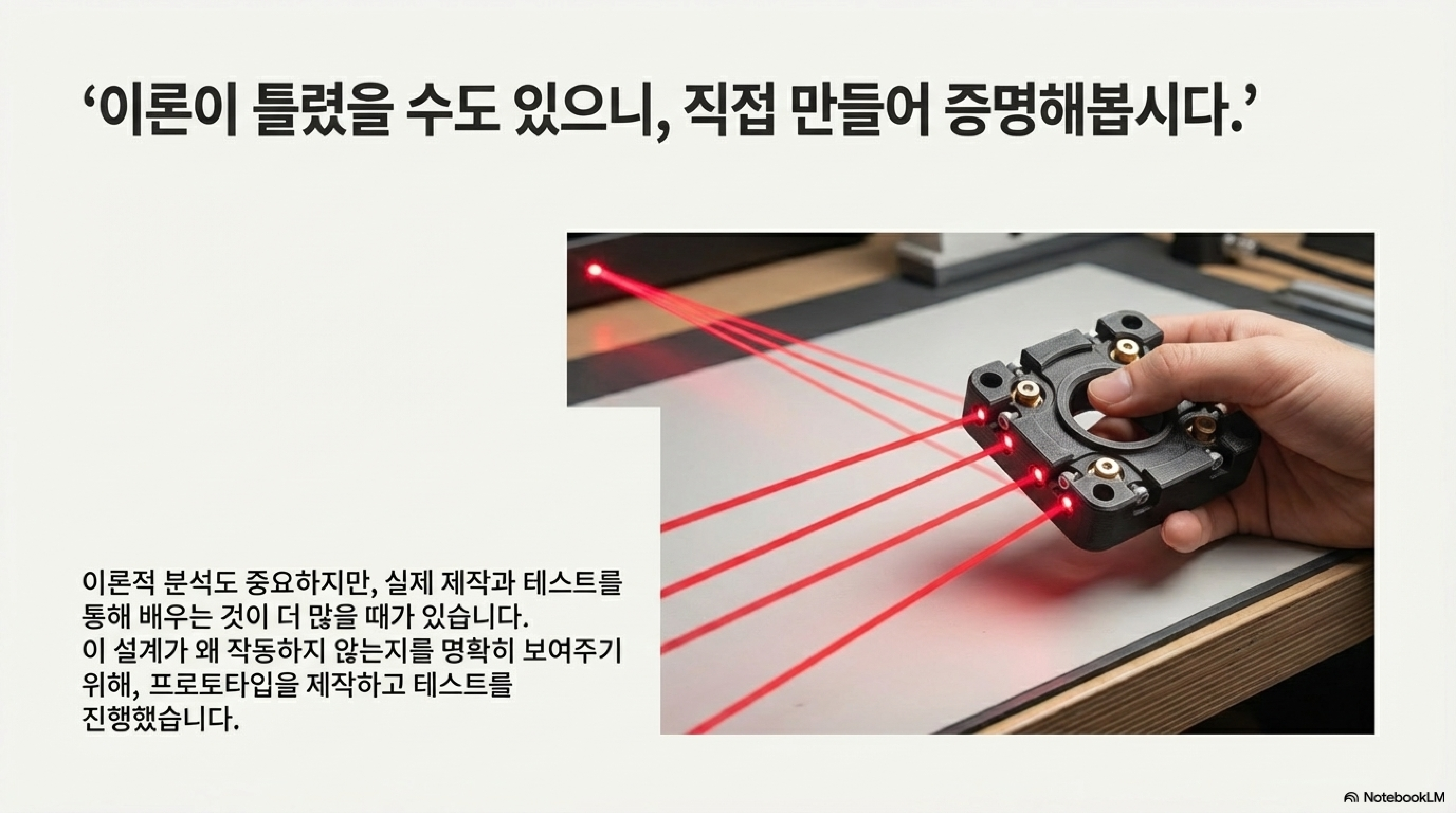

"이론이 틀렸을 수도 있으니 직접 만들어 증명하겠다"는 생각으로, 저는 제작을 강행했습니다. 하지만 저는 이 실험을 한 것을 후회하지 않습니다. 제가 직접 시간을 들여 이 방법이 안된다는 것을 증명함으로써, 커뮤니티의 다른 분들이 똑같은 실수를 반복하며 시간과 비용을 낭비하는 것을 막고 싶었기 때문입니다. 결과는 어땠을까요? 수많은 좌절과 (차마 옮기기 힘든) 거친 말들이 오간 끝에, 실험은 완벽한 실패로 끝났습니다. 이론은 정확했습니다.

이 실험의 가치는 다음 한마디로 요약될 수 있습니다.

"이 실험에서 건진 유일한 긍정적인 것이 있다면, 이게 '성공적인 실패'였다는 점입니다. 물론 제가 시작부터 잘 안될 수도 있다고 말씀드리긴 했죠. 하지만 원래 실패하면서 배우는 것 아니겠습니까?"

결론: 당신의 작업 방식을 바꿀 시간

이 글의 핵심 교훈은 간단합니다. 레드닷 포인터를 맹신하지 마십시오. 그것은 정밀한 위치 지정 도구가 아니라, 작업 영역의 대략적인 위치를 확인하는 가이드일 뿐입니다.

레드닷 포인터의 한계를 이해하는 것은 좌절의 끝이 아닙니다. 오히려 불가능한 '완벽한 정렬'을 추구하는 고통에서 당신을 해방시켜 주는 새로운 시작점입니다. 이 지식은 우리를 더 나은 작업 방식으로 이끄는 힘이 됩니다. 이제부터 우리의 작업 철학은 '맹목적인 믿음'이 아닌 '검증'이 되어야 합니다. 테스트 샷이나 정밀한 지그(jig) 사용과 같이 신뢰할 수 있는 방법으로 당신의 작업을 진정한 마스터의 경지로 끌어올릴 때입니다.

레드닷 포인터의 진실을 알게 된 지금, 당신의 작업 과정에서 무엇을 바꾸시겠습니까? 또한 당신의 작업실에서 가장 큰 교훈을 주었던 '성공적인 실패'는 무엇이었나요?
