레이저 고수의 비밀 노트: 당신의 장비를 200% 활용하게 할 5가지 놀라운 통찰력

서론: 혹시 당신의 이야기는 아닌가요?

레이저 커터를 사용하다 보면 끝없는 설정과의 싸움에 지칠 때가 있습니다. 완벽한 빔 정렬을 위해 몇 시간을 쏟아붓고, 작업 속도를 조금이라도 높여보려다 알 수 없는 오류와 마주하기도 합니다. 왜 내 장비는 사양만큼의 성능을 내지 못할까? 더 빠르고 정확하게 작업할 방법은 없을까? 이런 고민은 많은 메이커와 엔지니어들이 공통적으로 겪는 문제입니다.

이 글은 바로 그 지점에서 시작합니다. 한 전문가가 자신의 장비를 극한까지 밀어붙이며 수많은 실험과 제작을 거듭한 끝에 발견한, 상식을 뒤엎는 5가지 통찰력을 소개합니다. 이 글을 통해 당신은 복잡한 기능 추가가 아닌, 문제의 본질을 꿰뚫는 것만이 진정한 최적화의 길임을 깨닫게 될 것입니다. 당신의 장비를 더 깊이 이해하고 잠재된 성능을 끌어낼 준비가 되셨나요?

--------------------------------------------------------------------------------

1. 더 빠른 것이 항상 신속한 것은 아니다: 가속도와 속도의 역설

일반적으로 작업 시간을 줄이기 위해 가장 먼저 떠올리는 방법은 컨트롤러의 속도(mm/s) 설정을 높이는 것입니다. 하지만 이것이 항상 최선의 선택은 아닐 수 있습니다. 때로는 더 느린 속도가 실제로는 더 빠른 결과를 가져오는 역설적인 상황이 발생합니다.

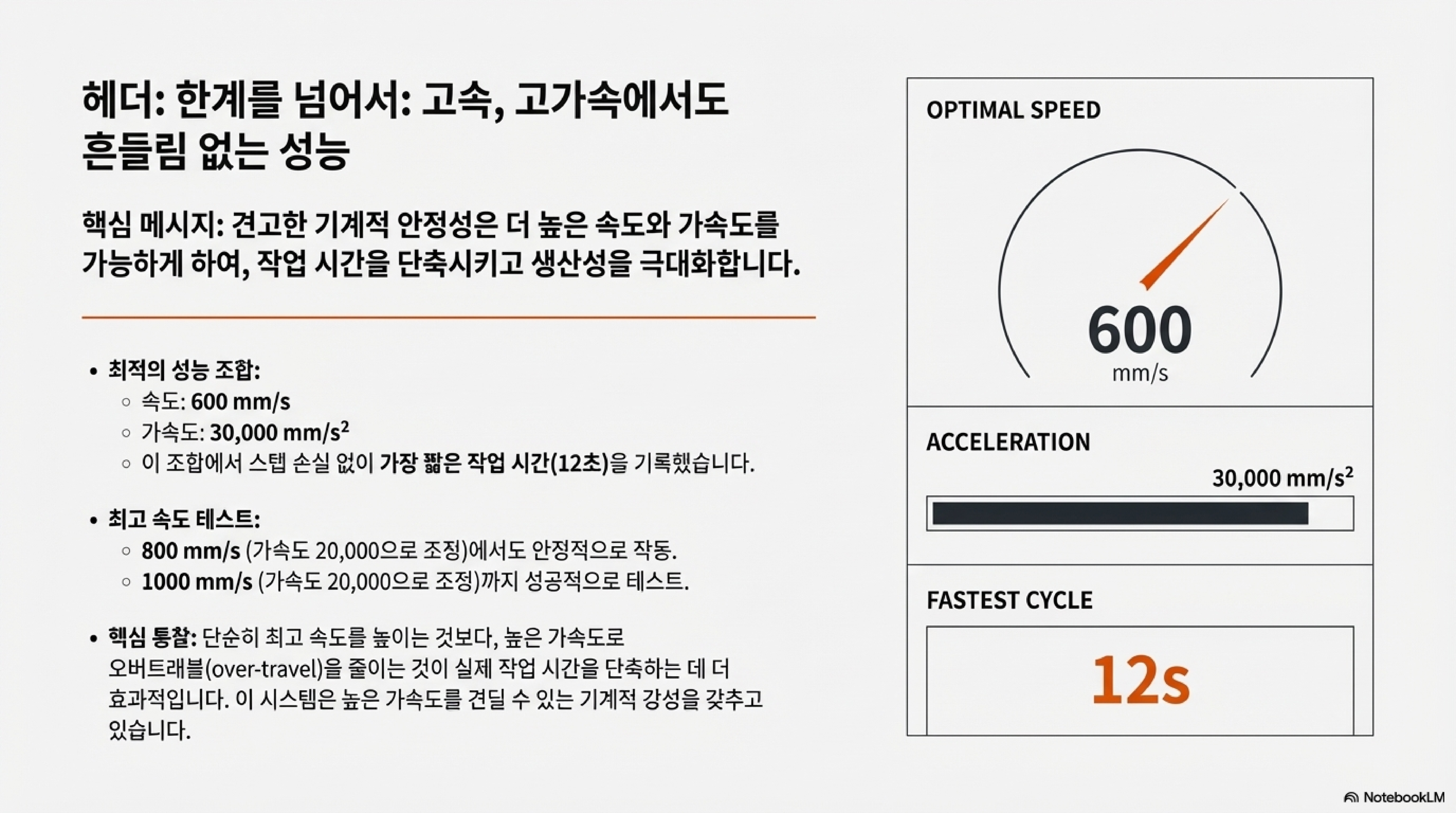

한 실험에서 두 가지 설정을 비교했습니다. 첫 번째는 1000mm/s 속도와 20,000의 가속도 설정이었고, 두 번째는 그보다 느린 600mm/s 속도와 더 높은 30,000의 가속도 설정이었습니다. 놀랍게도, 더 느린 속도로 설정한 두 번째 경우가 실제 작업 시간은 더 짧았습니다. 1000mm/s 설정이 17초 걸린 반면, 600mm/s 설정은 단 12초 만에 작업을 마쳤습니다. 그 이유는 바로 오버트래블(over travel), 즉 헤드가 방향을 바꾸기 위해 필요한 추가 이동 거리가 적었기 때문입니다.

이 결과는 우리에게 중요한 교훈을 줍니다. 무조건 최고 속도를 고집하는 것은 오히려 비효율을 낳을 수 있습니다. 장비의 가속도 특성을 이해하고 속도와 가속도의 최적 조합을 찾는 것이 전체 생산성을 높이는 핵심 열쇠입니다.

"더 느리게 움직이는데도 5초나 덜 걸렸습니다. 오버트래블이 적었기 때문이죠."

2. 당신의 파워 서플라이는 생각보다 훨씬 뛰어나다

대부분의 사용자는 레이저 장비의 파워 서플라이 명시된 사양(spec)을 절대적인 성능의 한계로 받아들입니다. 예를 들어, '응답 시간 1밀리초 미만'이라는 사양을 보면, 그보다 빠른 작업은 불가능하다고 생각하기 쉽습니다. 하지만 실제 잠재력은 그 수치를 훨씬 뛰어넘을 수 있습니다.

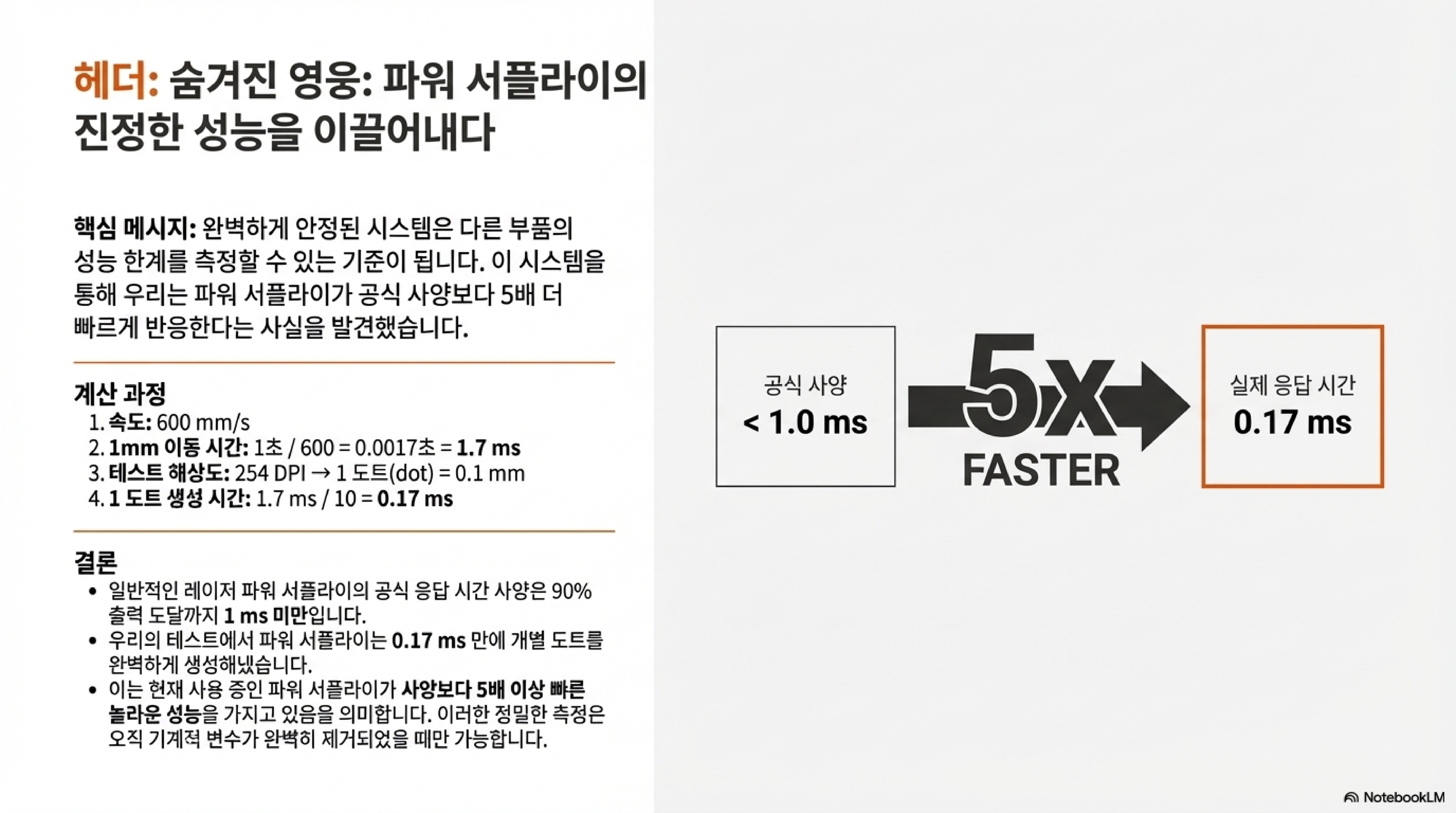

실제 작업 환경에서의 계산은 놀라운 사실을 보여줍니다. 600mm/s 속도와 254 DPI 설정으로 작업을 할 때, 레이저가 0.1mm 크기의 점(dot) 하나를 찍는 데 걸리는 시간은 불과 0.17밀리초입니다. 이는 파워 서플라이의 공식 응답 시간 사양인 1밀리초보다 약 5배나 빠른 속도입니다.

이것은 왜 놀라운 발견일까요? 이는 우리가 사양표의 숫자에만 갇혀 장비의 잠재력을 과소평가하고 있었을 수 있음을 의미합니다. 당신의 파워 서플라이 역시 명시된 성능을 아득히 뛰어넘는 숨겨진 힘을 가지고 있을지 모릅니다. 이 사실은 사용자가 자신의 장비 성능을 재평가하고 더 높은 퍼포먼스를 과감히 시도해 볼 강력한 동기를 부여합니다.

"그러니까 이건 파워 서플라이의 공식 사양보다 5배나 빠른 겁니다... 거칠게 말해서, 이거 정말 지독하게 빠르다고 할 수 있을까요?"

3. 고질적인 '네 번째 모서리 문제' 해결: 조정 기능보다 견고함

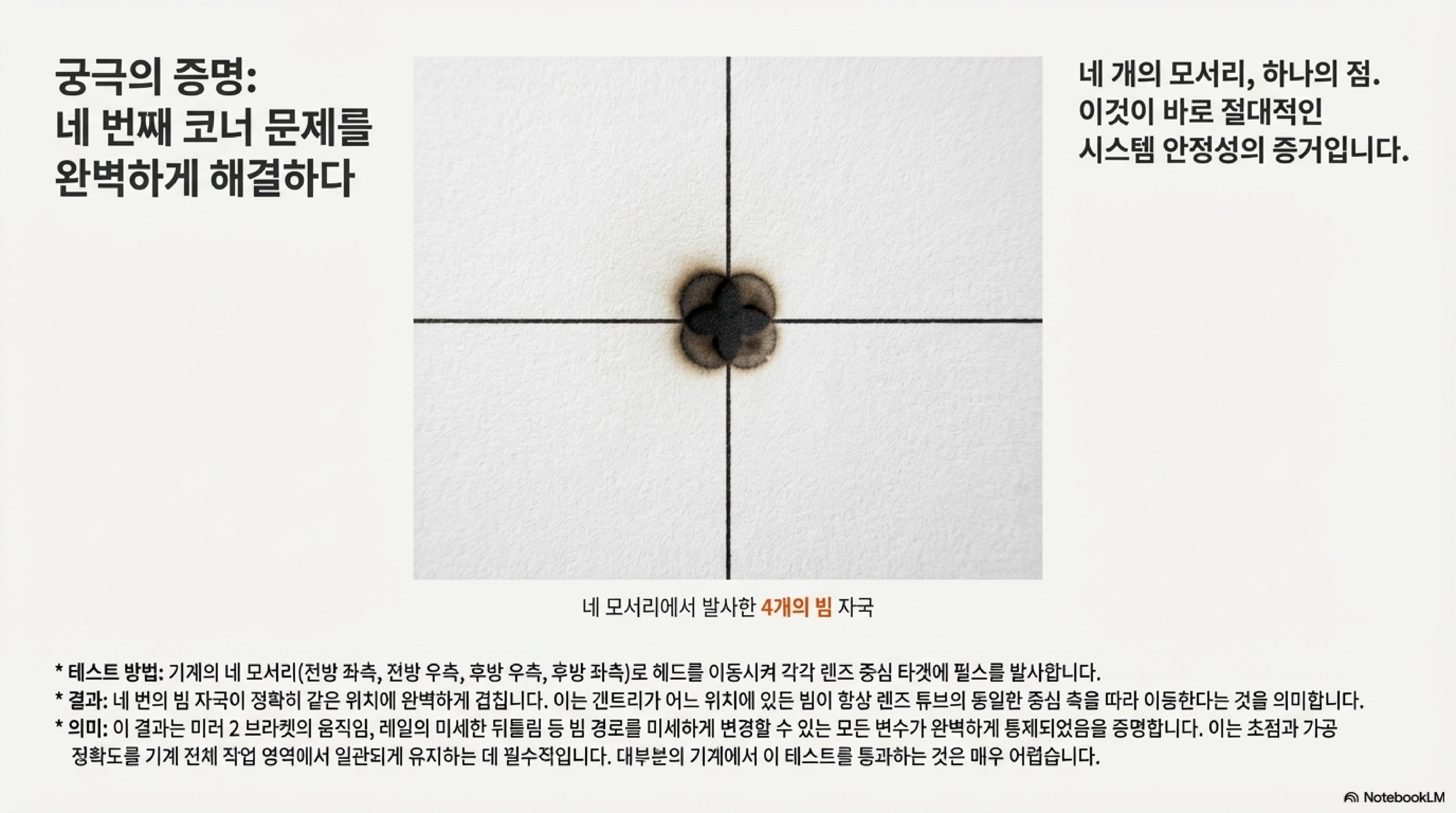

많은 레이저 사용자들이 '네 번째 모서리 문제'로 골머리를 앓습니다. 작업 영역의 세 모서리에서는 빔 정렬이 완벽하게 맞다가도, 유독 마지막 네 번째 모서리에서만 빔이 틀어지는 현상입니다. 이 문제의 원인은 무엇일까요?

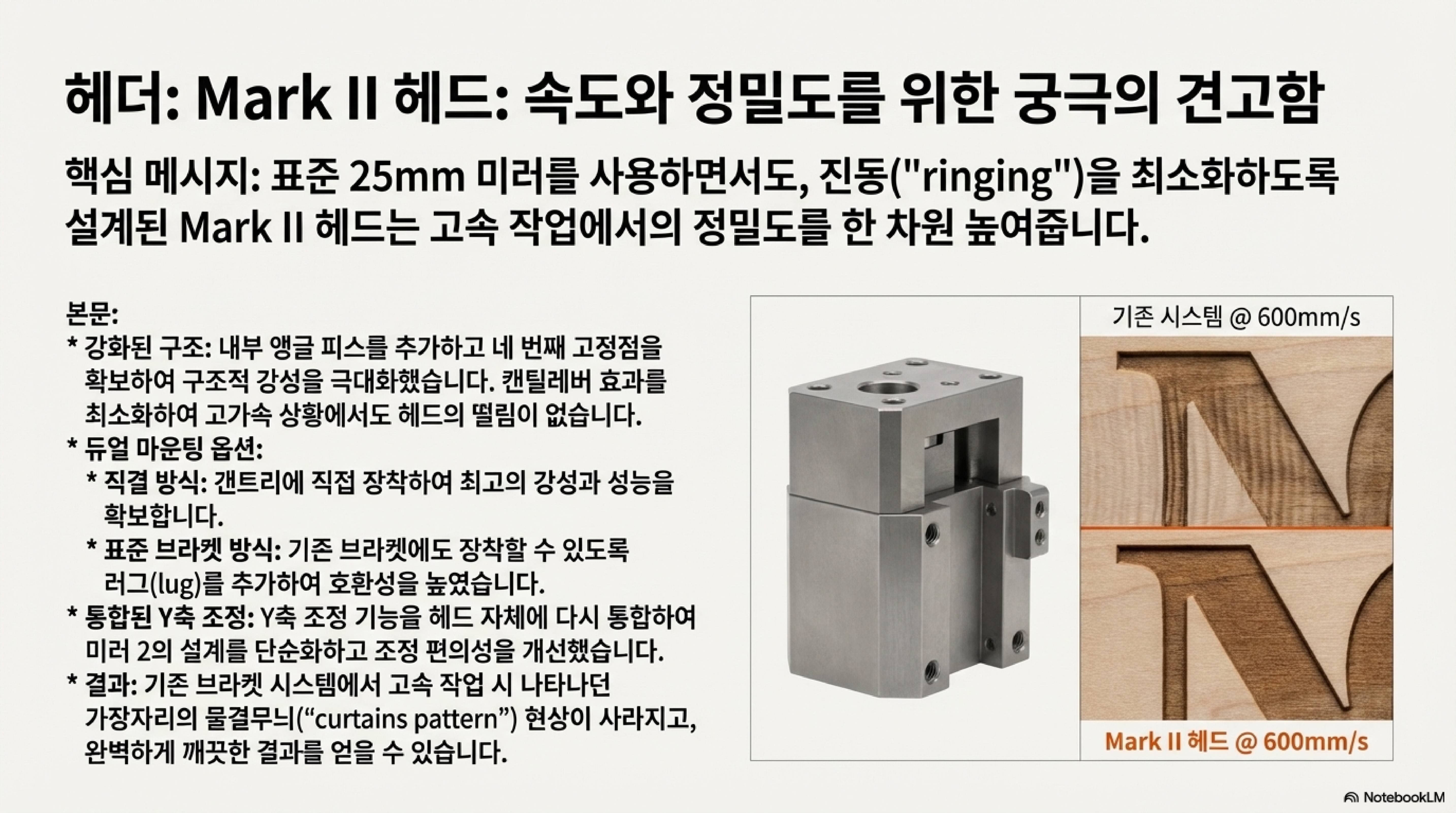

수많은 실험 결과, 가장 큰 원인은 미러 2(Mirror 2)의 미세한 움직임이나 레이저 헤드의 진동(ringing)이었습니다. 특히 캔틸레버(cantilever) 구조, 즉 한쪽 끝만 고정된 브래킷에 헤드가 매달려 있을 경우, 고속으로 이동하고 정지할 때마다 미세한 떨림이 발생하여 빔의 각도를 미세하게 틀어버립니다.

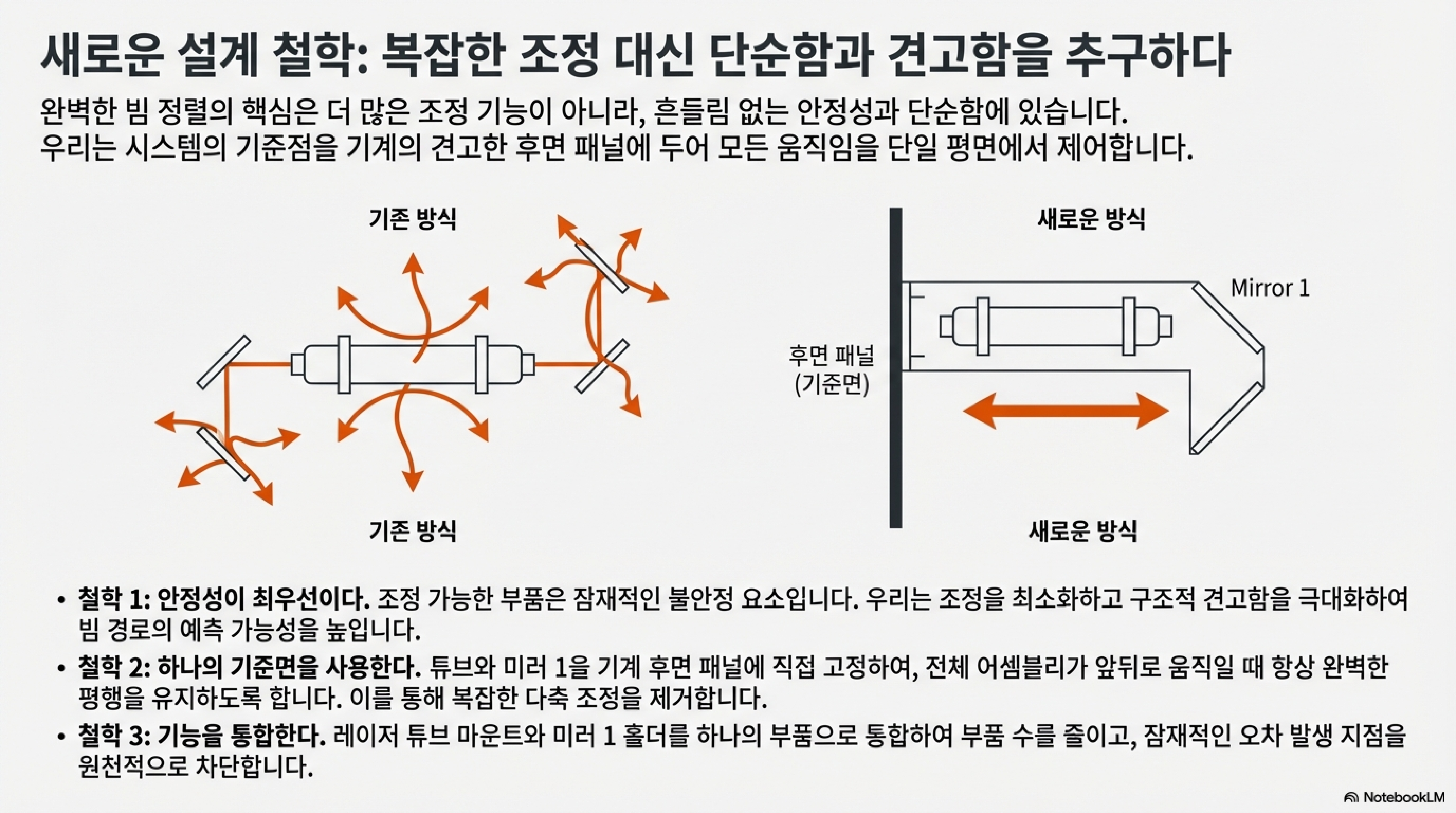

이 문제에 대한 근본적인 해법은 더 많은 조정 기능을 추가하는 것이 아닙니다. 오히려 그 반대입니다. 레이저 헤드와 미러 브래킷을 극도로 견고하고 안정적으로 설계하는 것이 핵심입니다. 움직이거나 휠 수 있는 부분이 적을수록 오류가 발생할 원인 자체가 줄어듭니다. 완벽한 안정성은 복잡한 조정 기능보다 훨씬 더 중요합니다.

"원인이 될 수 있는 유일한 것은 미러의 각도입니다. 그래서 제가 이 브래킷에 과도할 정도로 공학 기술을 쏟아부어 완벽한 안정성을 확보하려고 한 것입니다."

4. 빔 정렬에 대한 완전히 새로운 접근법

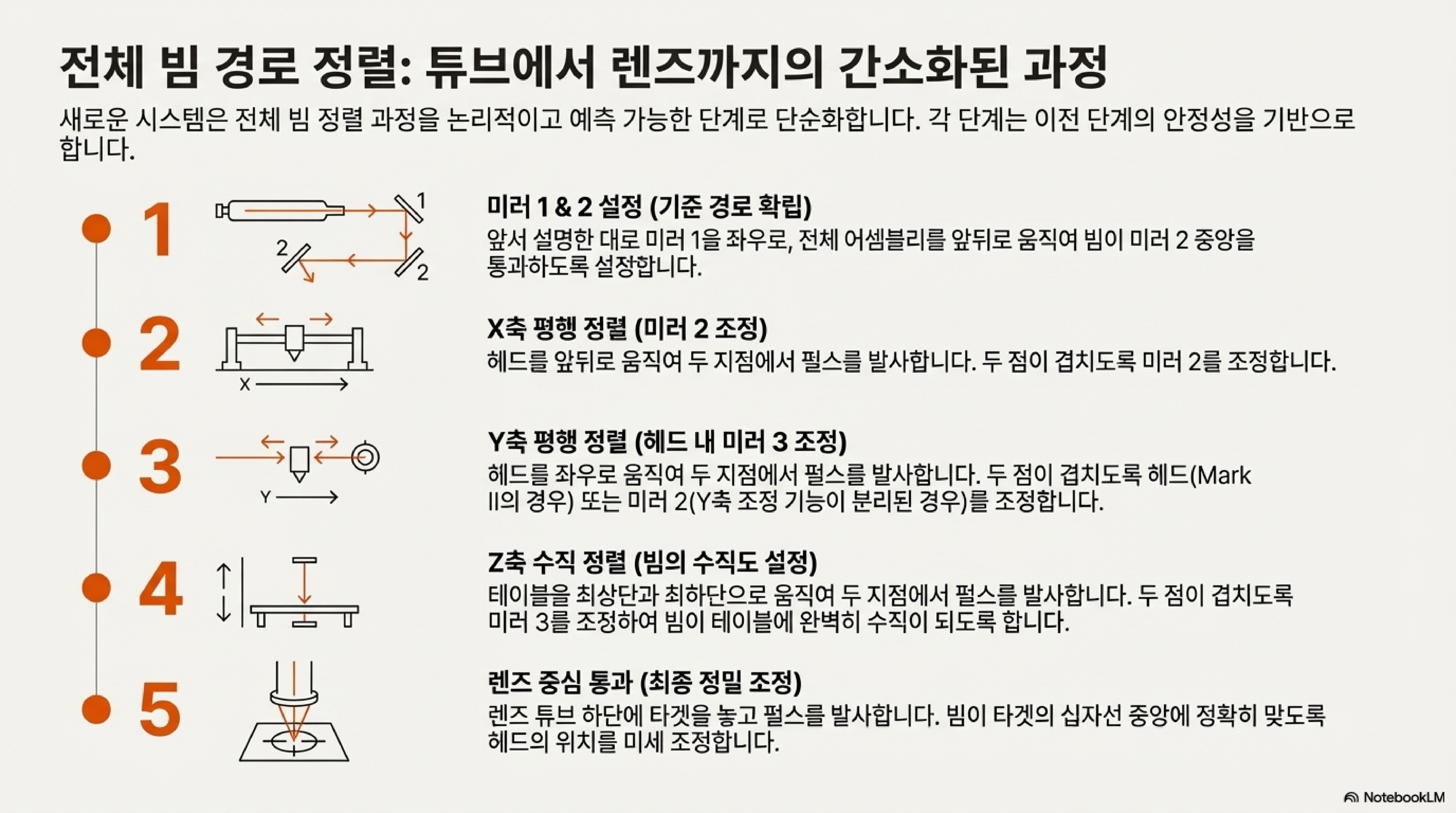

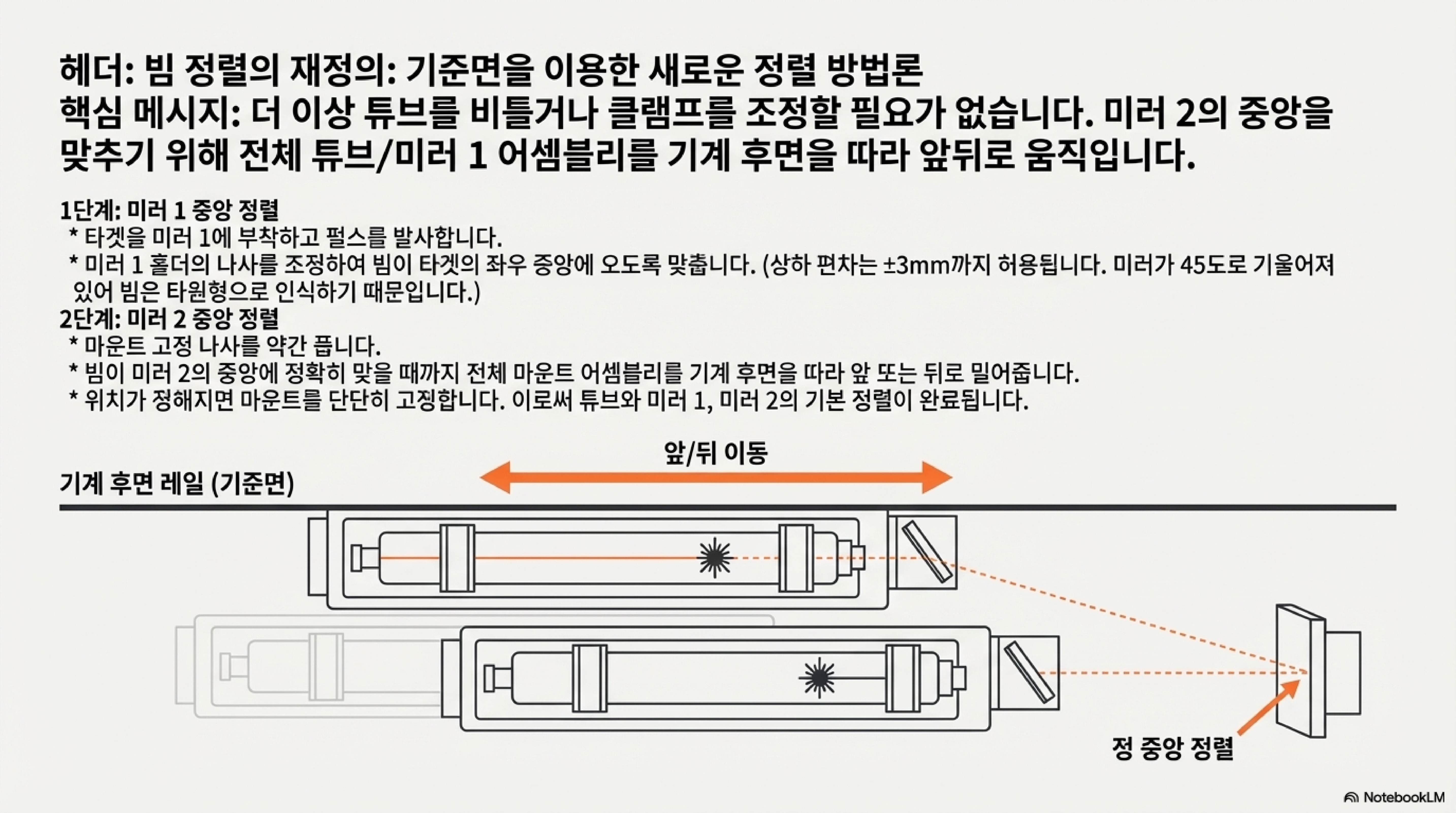

기존의 빔 정렬 방식은 고통스러운 과정에 가깝습니다. 레이저 튜브, 미러 1, 미러 2, 헤드를 각각 독립적으로 조정하며 모든 경로에서 빔이 중앙을 통과하도록 맞춰야 합니다. 이는 매우 복잡하고 비직관적인 작업입니다.

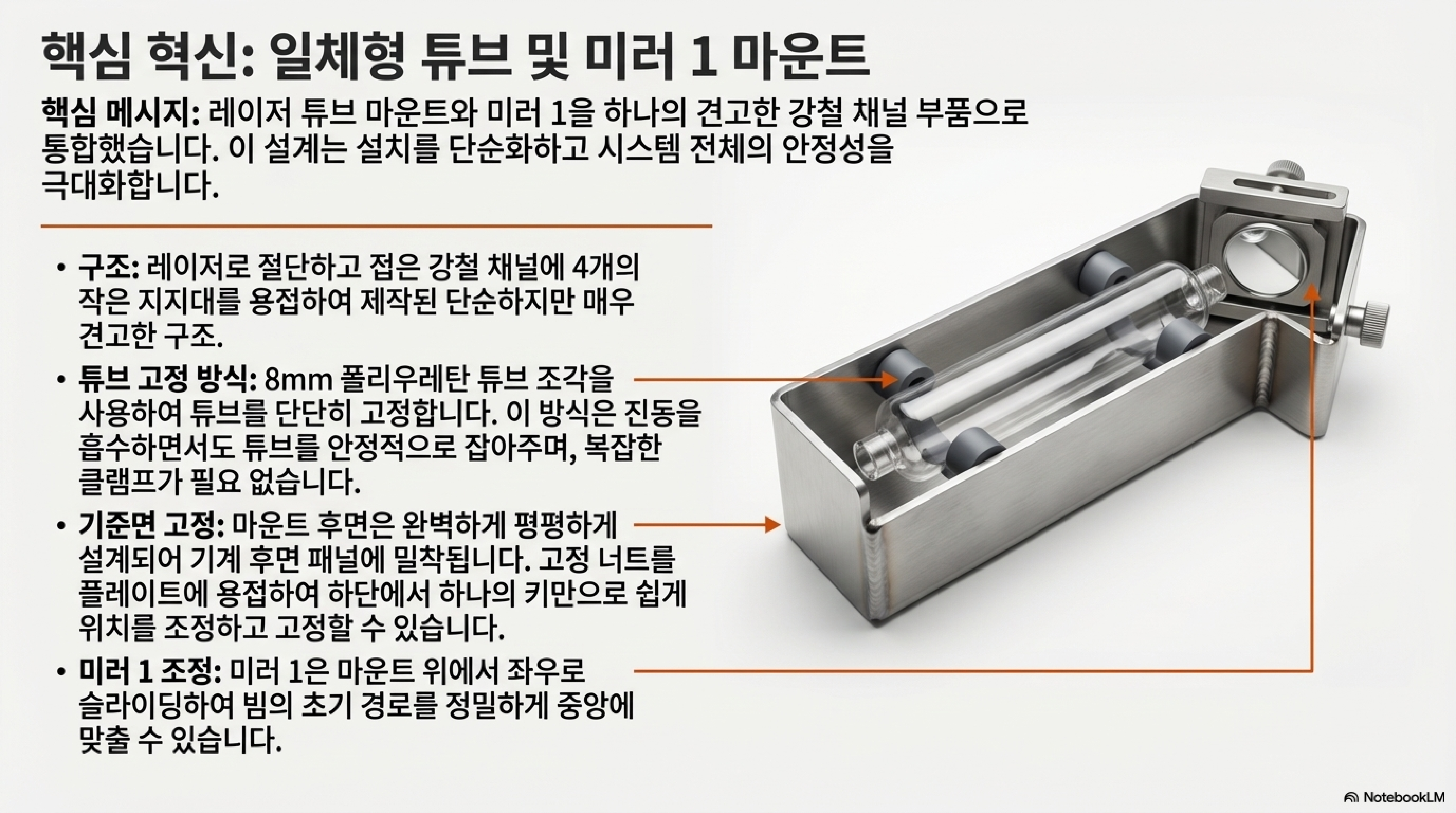

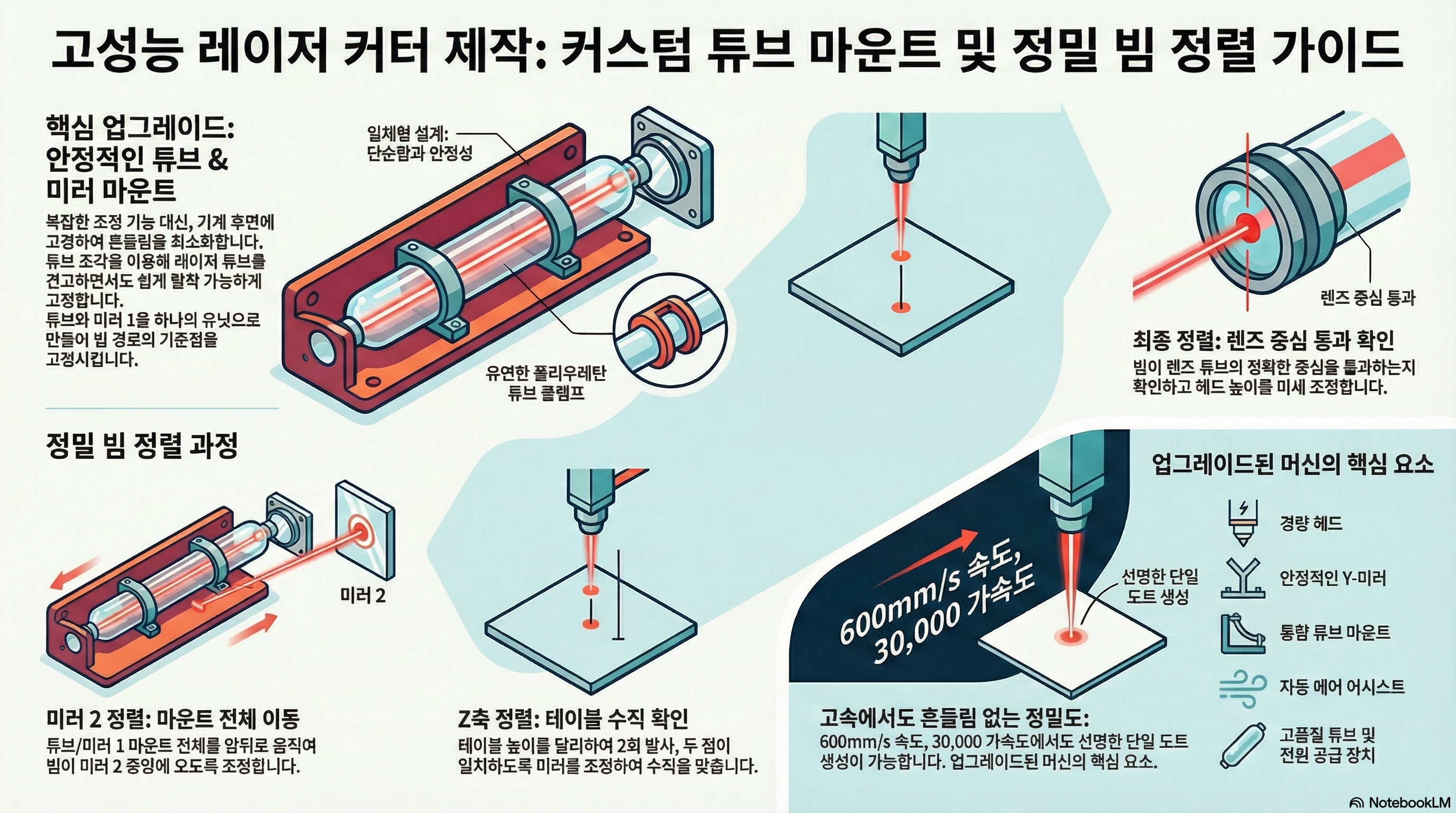

하지만 발상을 전환하면 이 과정을 놀랍도록 단순화할 수 있습니다. 새로운 시스템의 핵심 원리는 레이저 튜브와 미러 1을 하나의 통합된 부품으로 만드는 것입니다. 그리고 이 통합 부품 전체를 기계의 평평한 후면 패널에 기준면(reference)으로 삼아 앞뒤로만 움직일 수 있게 설계합니다. 이렇게 하면 상하좌우로 흔들릴 가능성 없이 완벽하게 평행한 단일 평면(single plane)으로만 이동이 보장됩니다. 복잡한 다축 조정 없이, 단지 앞뒤 이동만으로 미러 2의 정확한 중앙에 빔을 맞출 수 있습니다.

이 방식이 혁신적인 이유는 빔 경로의 핵심 축을 단 하나의 움직임으로 제어하기 때문입니다. 복잡한 다축 조정의 필요성을 제거하고, 빔 정렬을 훨씬 직관적이고 간단한 작업으로 바꾸어 놓습니다. 결국 3번 항목의 '견고함'과 4번 항목의 '단일 축 조정'은 '오류가 발생할 변수를 원천적으로 제거한다'는 동일한 엔지니어링 철학에서 비롯된 것입니다.

"이것은 빔을 설정하는 데 있어 완전히 다른 접근 방식을 채택합니다... 이 시스템의 원리는 일반적인 빔 정렬 시스템과 상당히 다릅니다."

5. 수동 테이블을 전동식으로 바꾸는 가장 똑똑한 로우테크(Low-Tech) 해킹

Z축 테이블 높이를 수동으로 조절하는 커다란 노브(knob)가 달린 기계를 사용하고 있다면 그 불편함을 잘 아실 겁니다. 특히 정밀한 초점 조절이 필요할 때마다 손으로 노브를 돌리는 것은 번거롭고 시간도 많이 걸립니다. 비싼 모터를 추가하지 않고 이 문제를 해결할 방법이 있을까요?

여기에 아주 기발하고 저렴한 해결책이 있습니다. 흔한 공구 몇 가지만으로 당신의 수동 테이블을 사실상 '전동식'으로 업그레이드할 수 있습니다.

1. 테이블 위의 수동 조절 노브를 제거합니다.
2. 노브가 있던 축의 중심에 M6 사이즈 나사 구멍을 냅니다(탭 가공).
3. M6 캡 스크류(육각렌치 볼트)를 끼우고 너트를 사용해 단단히 잠가(lock nut), 볼트 머리가 풀리지 않도록 고정합니다.
4. 이제 전동 드릴에 육각 비트를 끼워 이 볼트 머리에 대고 돌리기만 하면 됩니다. 테이블이 부드럽고 빠르게 오르내리는 것을 볼 수 있습니다.

이 아이디어의 가치는 단순함에 있습니다. 고가의 업그레이드 키트나 복잡한 개조 없이, 단 몇 개의 나사와 전동 드릴만으로 장비의 편의성을 극적으로 향상시킬 수 있습니다. 이는 "문제를 어떻게 해결할 것인가"에 대한 전문가의 실용적인 지혜를 보여주는 완벽한 예시입니다.

"추가 모터 없이도, 기계 제조사들이 그냥 육각 드라이브 구멍만 뚫어주면 됩니다. 그러면 그들의 비용은 전혀 들지 않고, 당신의 비용도 들지 않으면서 전동 테이블을 갖게 되는 거죠."

--------------------------------------------------------------------------------

결론: 핵심 되짚기와 생각할 거리

오늘 살펴본 5가지 통찰력은 서로 다른 문제에 대한 해결책처럼 보이지만, 그 중심에는 하나의 철학이 관통하고 있습니다. 바로 "더 복잡한 기능 추가"가 아닌, **"문제의 본질을 파고드는 것"**입니다.

• 최고 속도라는 허상을 좇는 대신, 가속도와 오버트래블의 관계를 파악해 실질적인 작업 시간을 단축했습니다.
• 명시된 사양의 한계를 의심하고, 실제 작업 환경에서 파워 서플라이의 숨겨진 잠재력을 증명해냈습니다.
• 더 많은 조정 장치를 다는 대신, 견고한 구조와 단일 축 정렬로 오류 변수를 원천적으로 제거했습니다.
• 고가의 전동화 키트 대신, 일상의 공구와 간단한 개조로 압도적인 편의성을 확보했습니다.

이 글을 읽은 당신도 자신의 장비를 새로운 시각으로 바라보길 바랍니다. 당신의 작업 과정에서 불필요하게 복잡하다고 느끼는 부분은 없는가? 어쩌면 가장 우아한 해결책은 무언가를 더하는 것이 아니라, 현명하게 빼는 것일지도 모릅니다.
