Rdworks Lab 193 레이저컷 수직 절단

레이저 커팅의 물리학: 제가 완전히 잘못 알고 있었던 한 가지 '단순한' 진실

복잡한 기술 문제에 부딪혔다가, 그 해답이 놀랍도록 단순한 원리에 있었다는 것을 깨달았던 경험이 있으신가요? 저에게는 오랫동안 풀리지 않던 수수께끼가 하나 있었습니다. 해답을 찾았을 때, 저는 '이걸 왜 몰랐지?'하는 생각에 얼굴이 화끈거릴 정도였습니다.

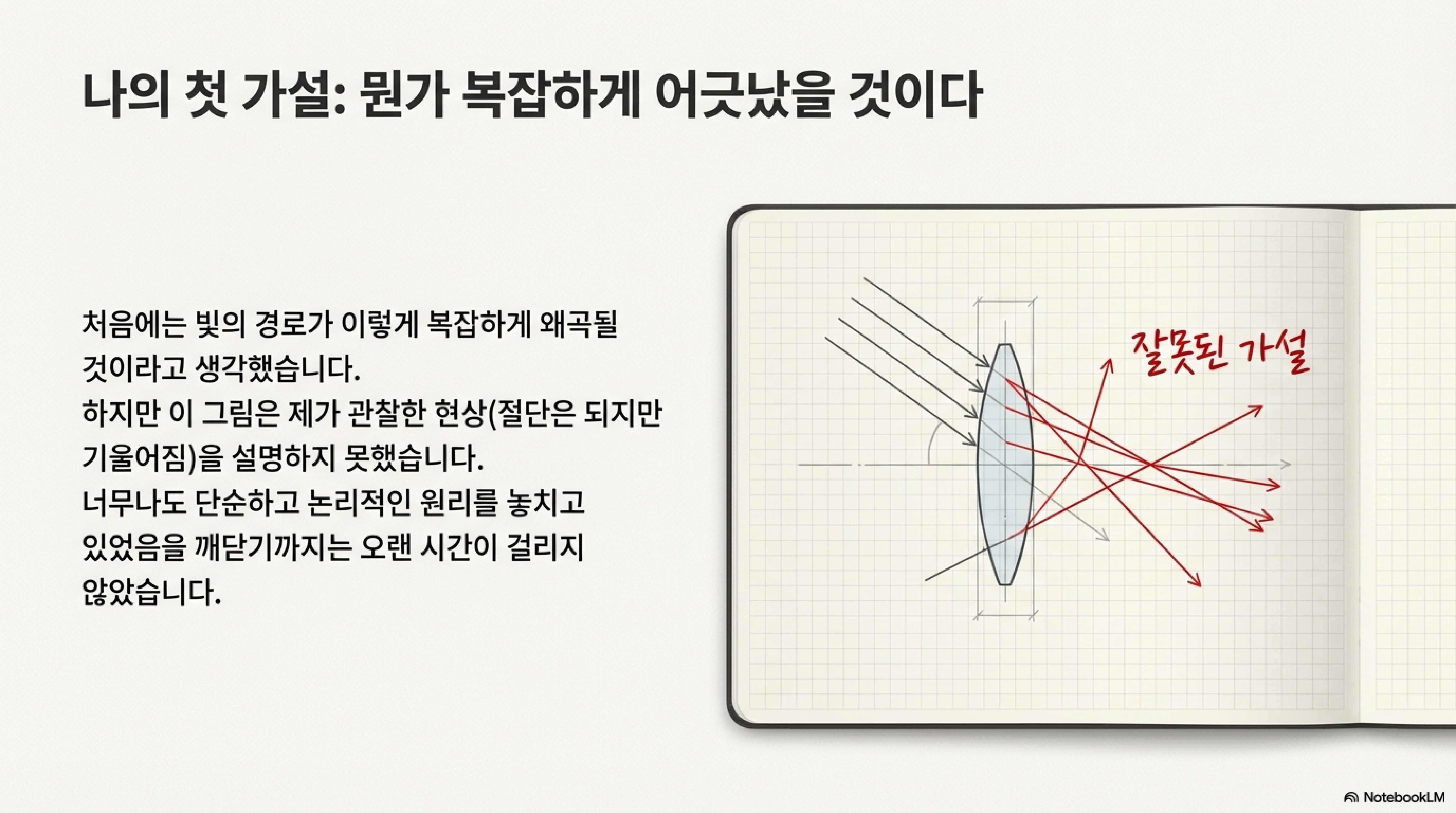

이전 영상(192번 세션)에서 저는 레이저 빔 정렬에 관한 거의 모든 문제를 해결했지만, 마지막 한 가지 모순적인 현상을 풀지 못했습니다. 영상을 편집하며 되짚어보던 중, 제가 그렸던 광선 경로 그림이 기본적인 물리학 법칙에 정면으로 위배된다는 것을 깨달았죠.

오늘의 핵심 질문은 이것입니다. "어떻게 중심에서 벗어난 레이저 빔이 절삭력은 완벽하게 유지하면서(초점은 제대로 맞았다는 뜻인데), 절단면은 기울어지게 만들 수 있을까?" 저에겐 이 두 가지 현상이 양립할 수 없는 것처럼 보였습니다. 자, 지금부터 제 차고에서 벌어진 이 작은 발견의 여정을 함께 따라가 보시죠.

1. 놀라운 발견: 평행한 빔을 옆으로 옮겨도 초점은 그대로입니다.

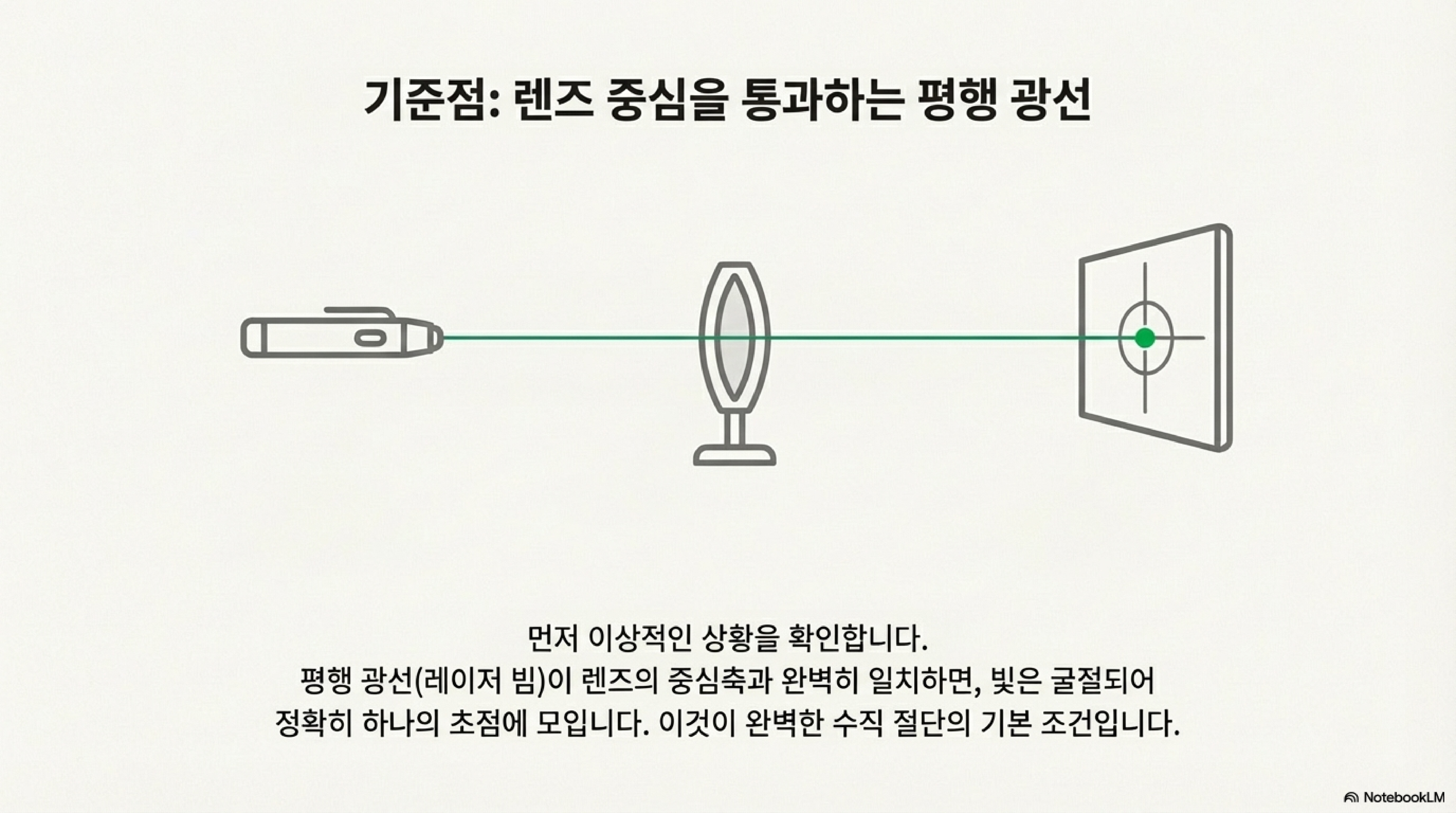

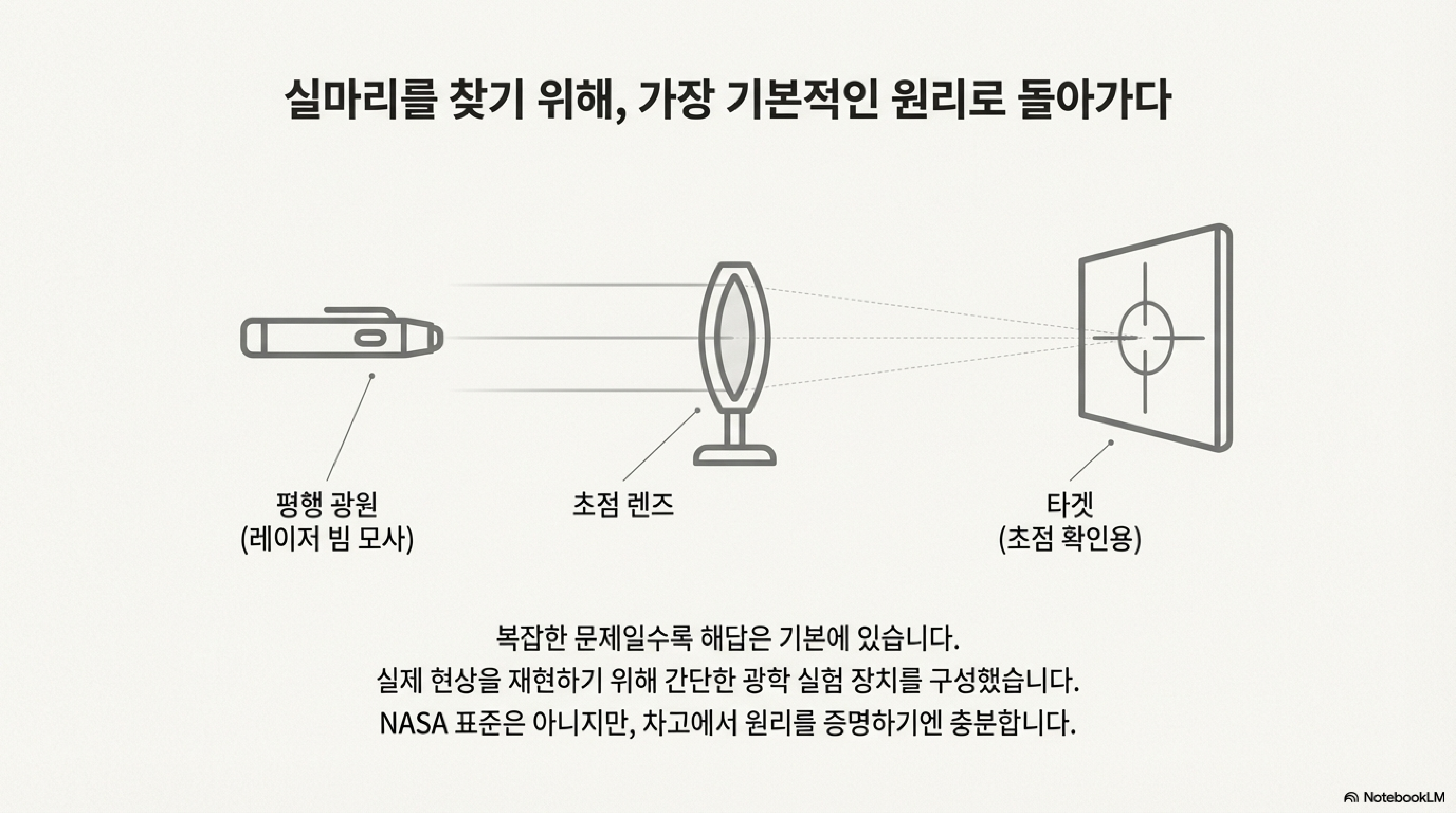

모든 것은 제 차고에서 진행된 아주 간단한 실험에서 시작되었습니다. 저는 LED 포인터와 초점 거리 약 4인치의 렌즈를 이용해 조잡한 광학 실험대를 만들었습니다. 평행한 광선(레이저 빔)이 렌즈의 정확한 중심을 통과할 때, 빛은 목표물의 한 점에 정확히 초점을 맺었습니다. 여기까지는 예상대로였습니다. 진짜 놀라움은 이제부터 시작이었습니다.

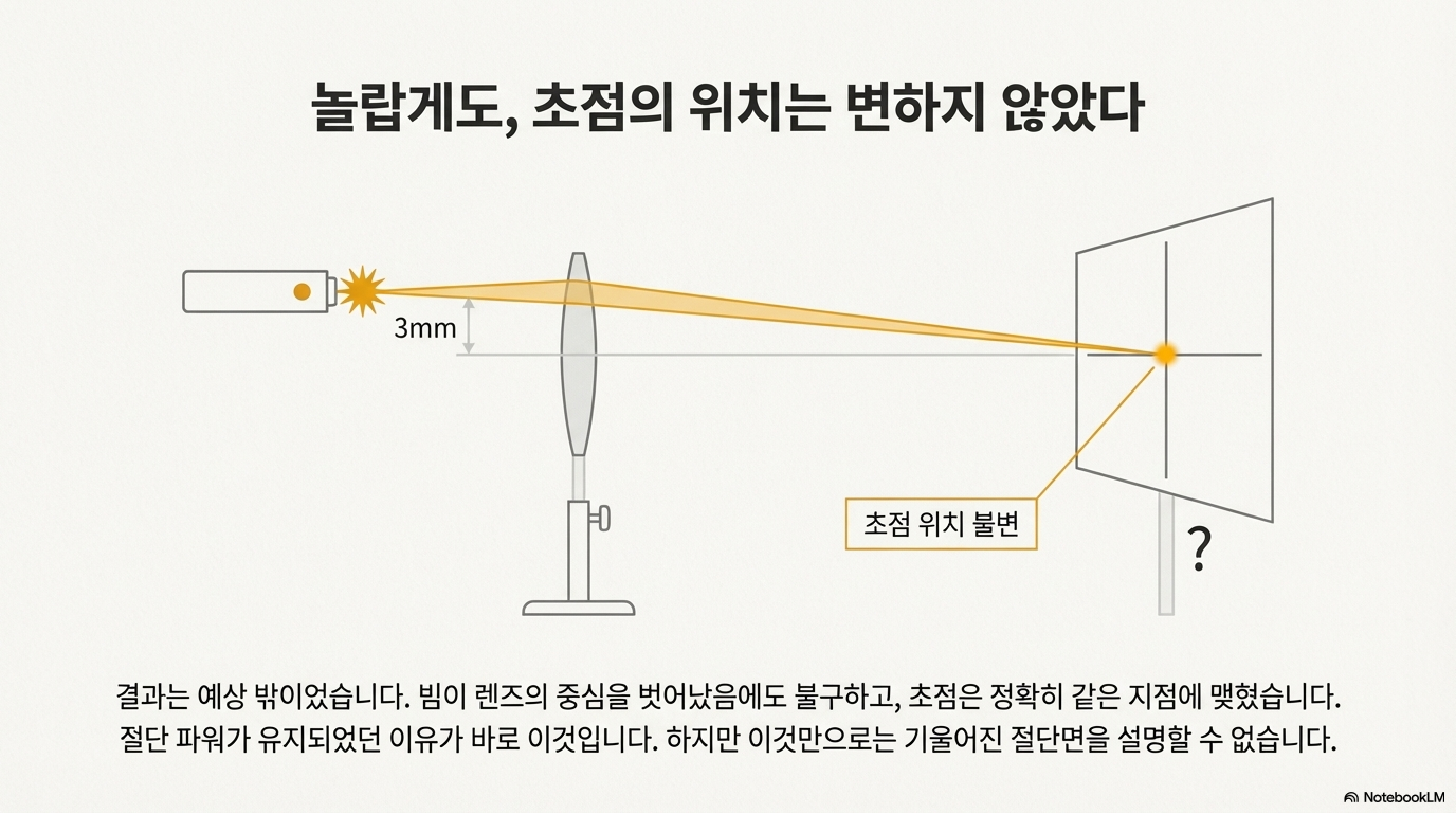

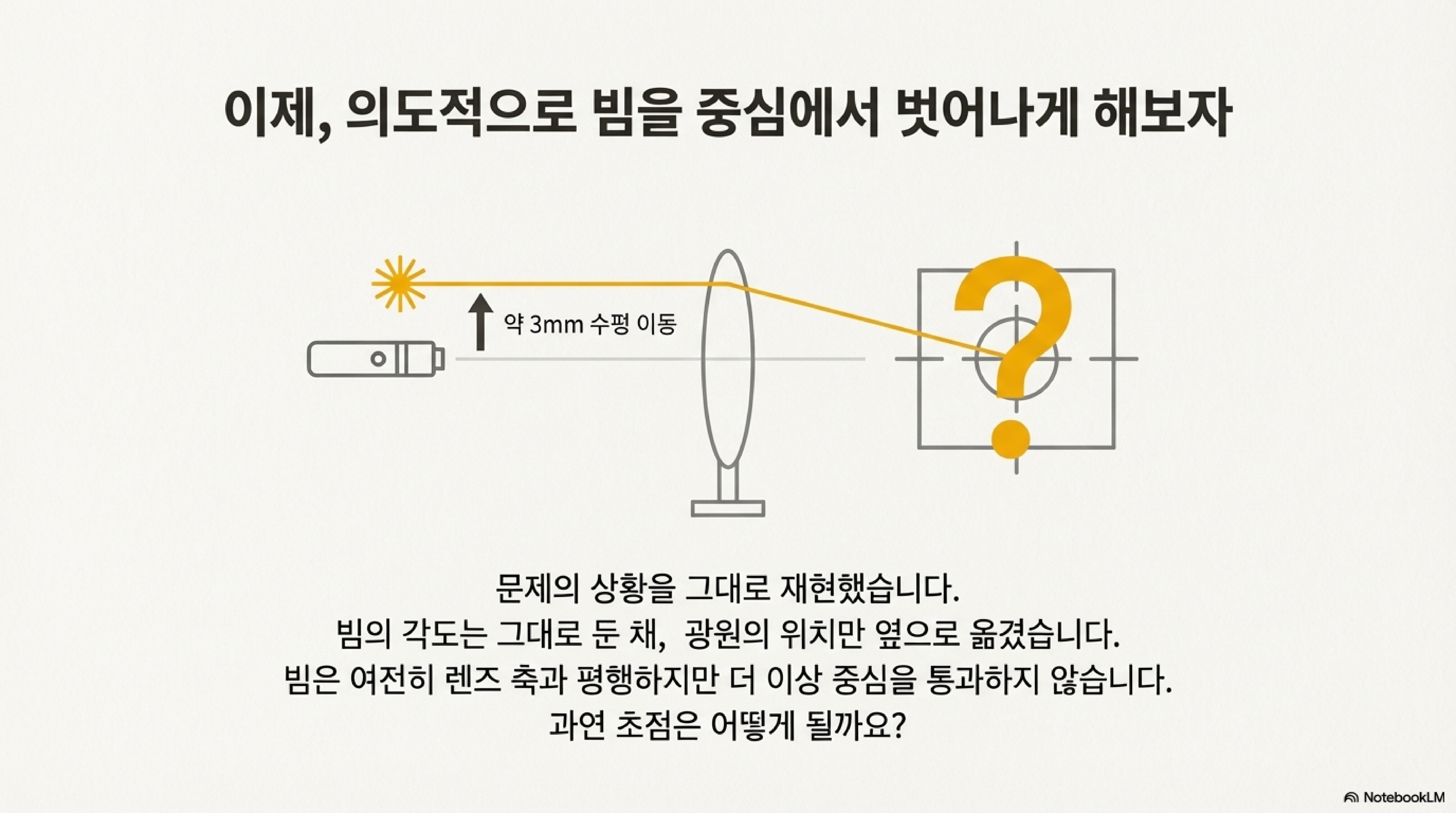

저는 빔 전체를 렌즈 중심에서 약 3mm 옆으로 평행하게 이동시켰습니다. 빔은 더 이상 렌즈의 중심을 통과하지 않았죠. 그런데 놀랍게도, 초점의 위치는 전혀 변하지 않았습니다. 이것이 저에게 '당혹스러울 만큼' 단순한 깨달음을 준 순간이었습니다.

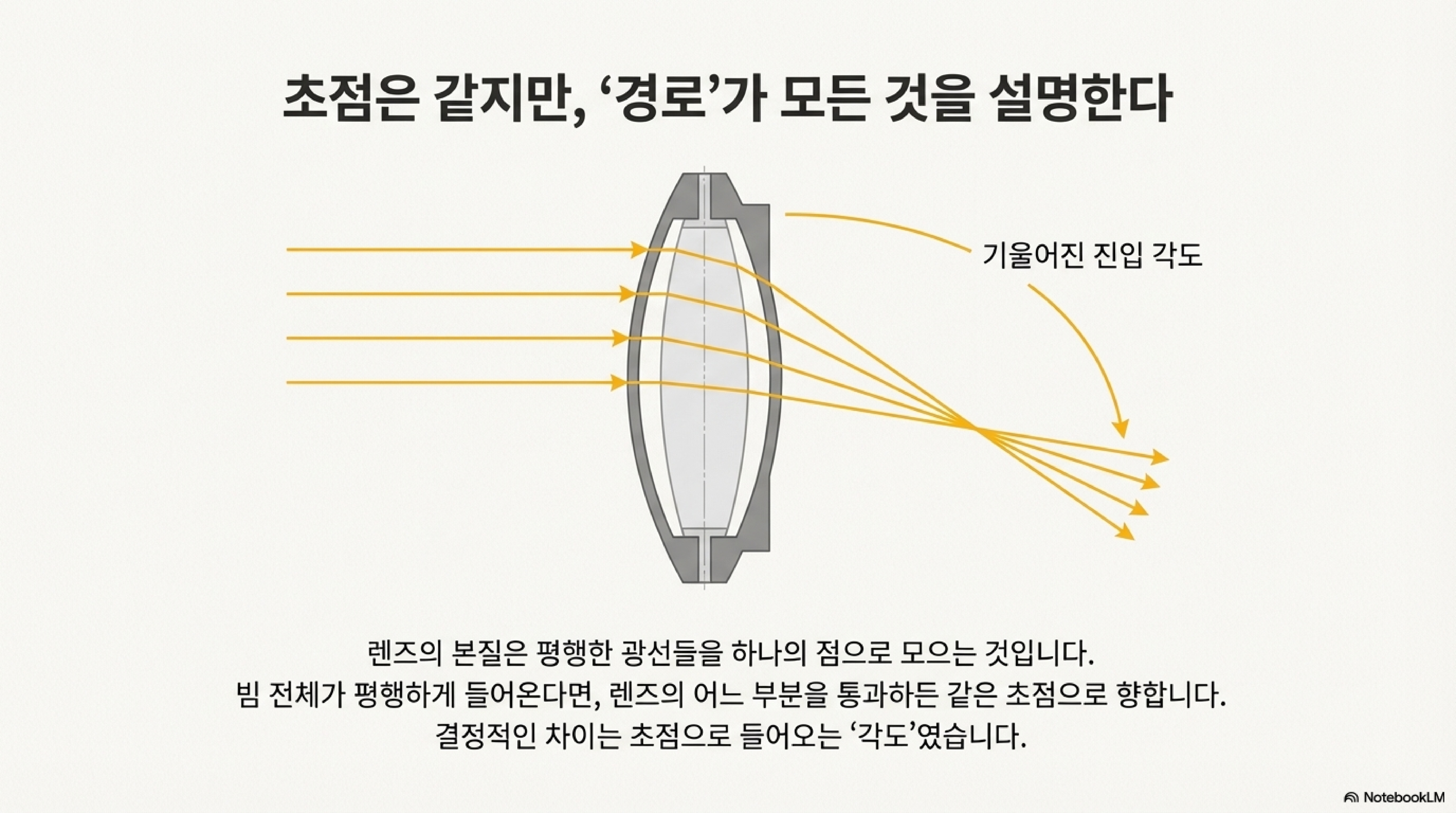

왜일까요? 답은 렌즈의 가장 본질적인 기능에 있었습니다. 렌즈의 역할은 바로 "평행한 광선을 하나의 점으로 모으는 것"입니다. 렌즈를 평행 광선을 모으는 '중력 우물'이라고 생각해보면 쉽습니다. 광선이 우물의 정중앙으로 들어오든, 가장자리로 들어오든, 평행하기만 하다면 결국 같은 바닥(초점)으로 떨어지는 것과 같은 이치입니다. 초점의 위치는 변할 이유가 없었던 것입니다.

2. 기울어진 절단면의 미스터리가 풀리다

그렇다면 절단면은 왜 기울어지는 걸까요? 초점은 그대로인데 말입니다.

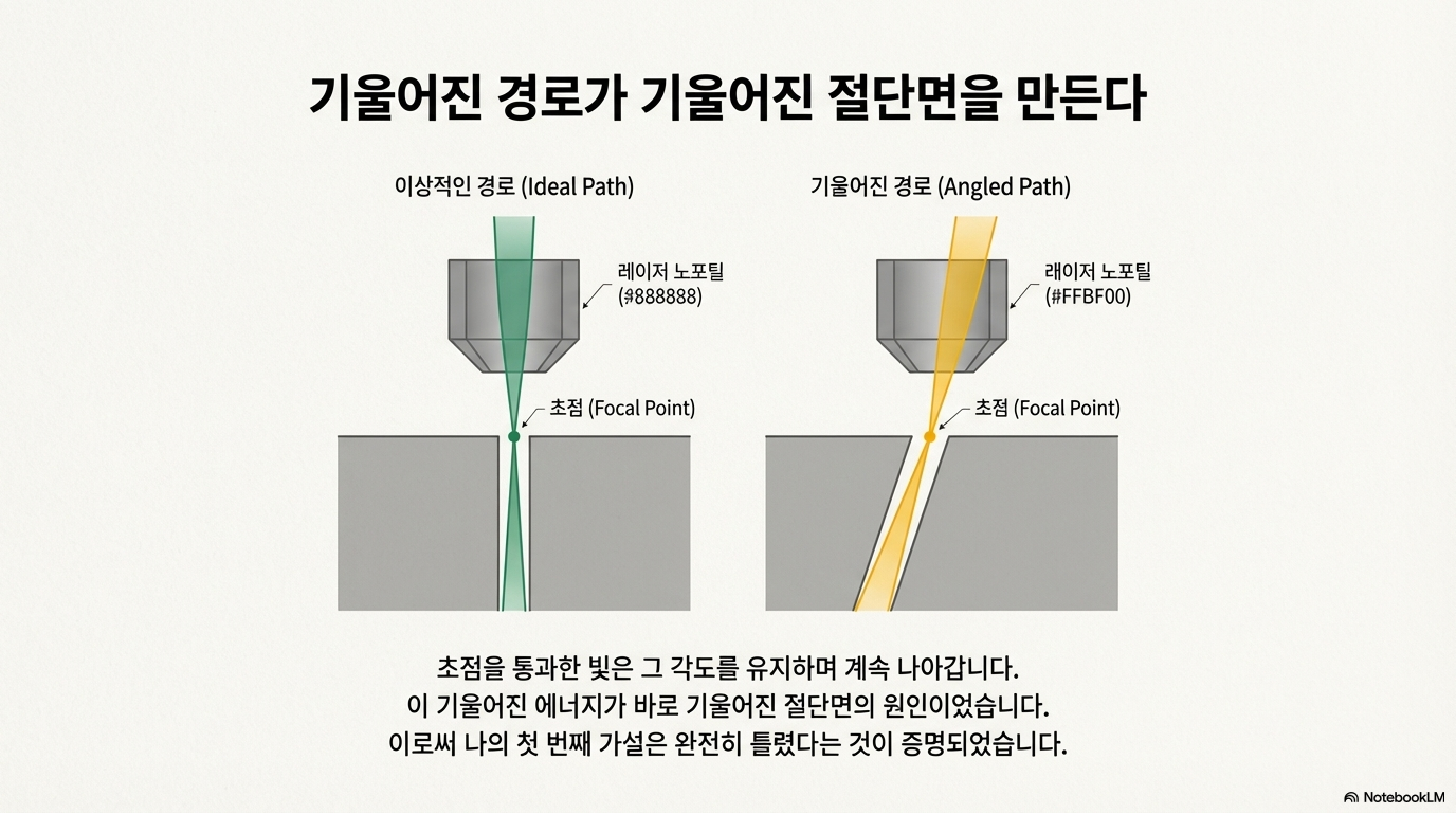

해답은 빔이 초점으로 들어가는 '각도'에 있었습니다. 빔이 렌즈의 중심을 통과할 때는 렌즈 축과 나란하게 초점을 향하지만, 중심에서 벗어난 빔은 초점을 향해 '비스듬한 각도'로 들어오게 됩니다. 중요한 것은, 이 비스듬한 광선이 초점을 지난 후에도 사라지지 않는다는 사실입니다. 초점은 종착점이 아니라, 그저 광선이 가장 강력하게 모이는 통과 지점일 뿐입니다. 그 지점을 통과한 광선은 마치 관성을 가진 물체처럼 자신이 들어왔던 각도를 그대로 유지하며 재료를 꿰뚫고 나아갑니다.

결국 이 기울어진 광선이 재료를 통과하며 기울어진 절단면을 만들어내는 것이었습니다. 이것이 바로 미스터리의 핵심이었습니다. 빔의 평행성 덕분에 초점 거리는 유지되어 절삭력은 그대로였지만, 중심을 벗어났기 때문에 초점을 통과하는 각도가 틀어져 절단면이 기울어졌던 것입니다.

거의 민망할 정도로 단순하고 논리적인데, 왜 이게 저에게 수수께끼였는지 모르겠습니다.

3. 가장 중요한 조건: 빔은 렌즈 축과 '평행'해야 합니다

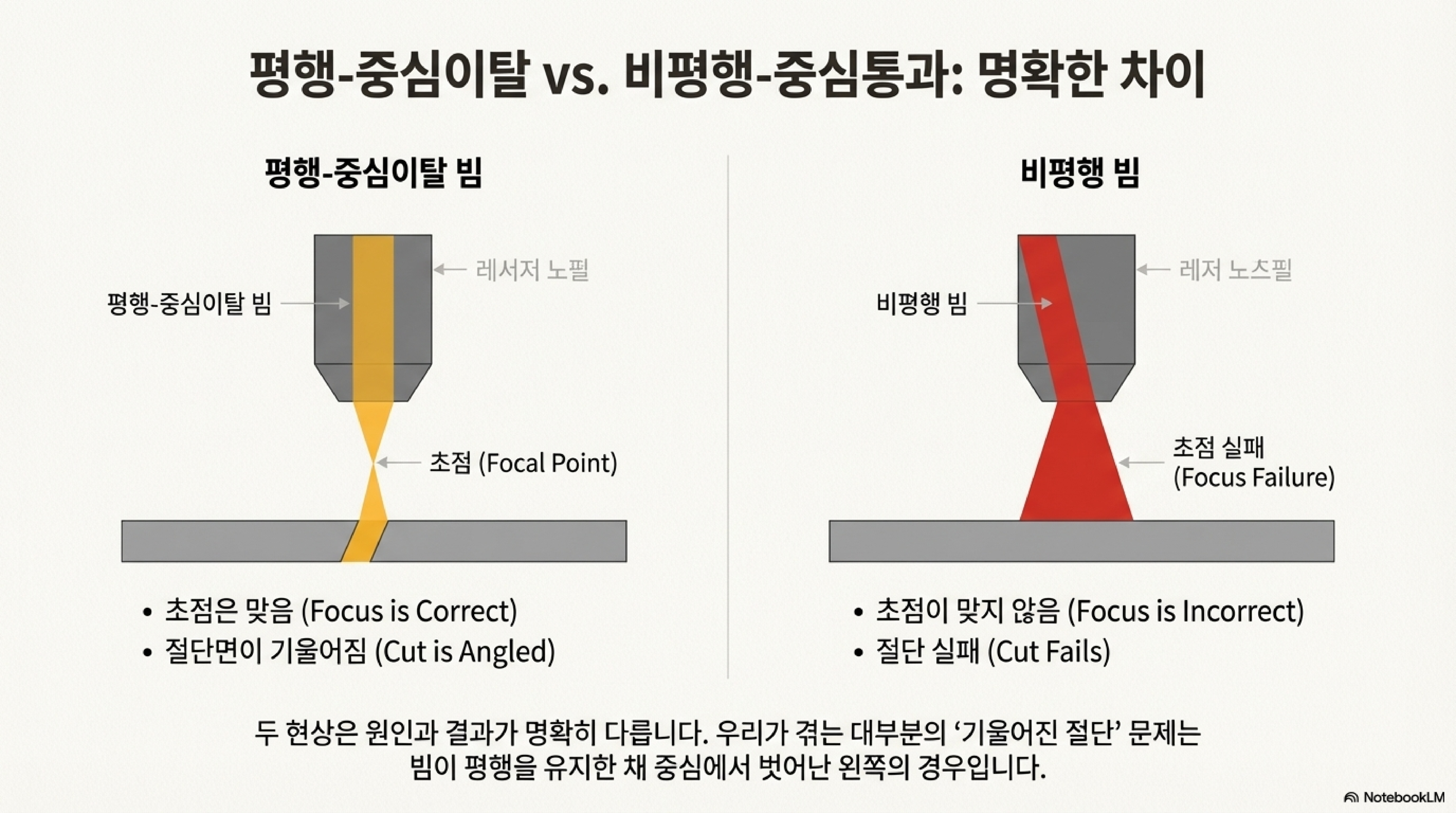

지금까지의 설명에는 아주 중요한 전제 조건이 하나 있습니다. 바로 레이저 빔이 렌즈의 축과 '평행'하다는 것입니다. 여기서 우리는 '빔이 중심에서 벗어난 것(off-center)'과 '빔 자체가 기울어진 것(angled)'의 차이를 명확히 구분해야 합니다.

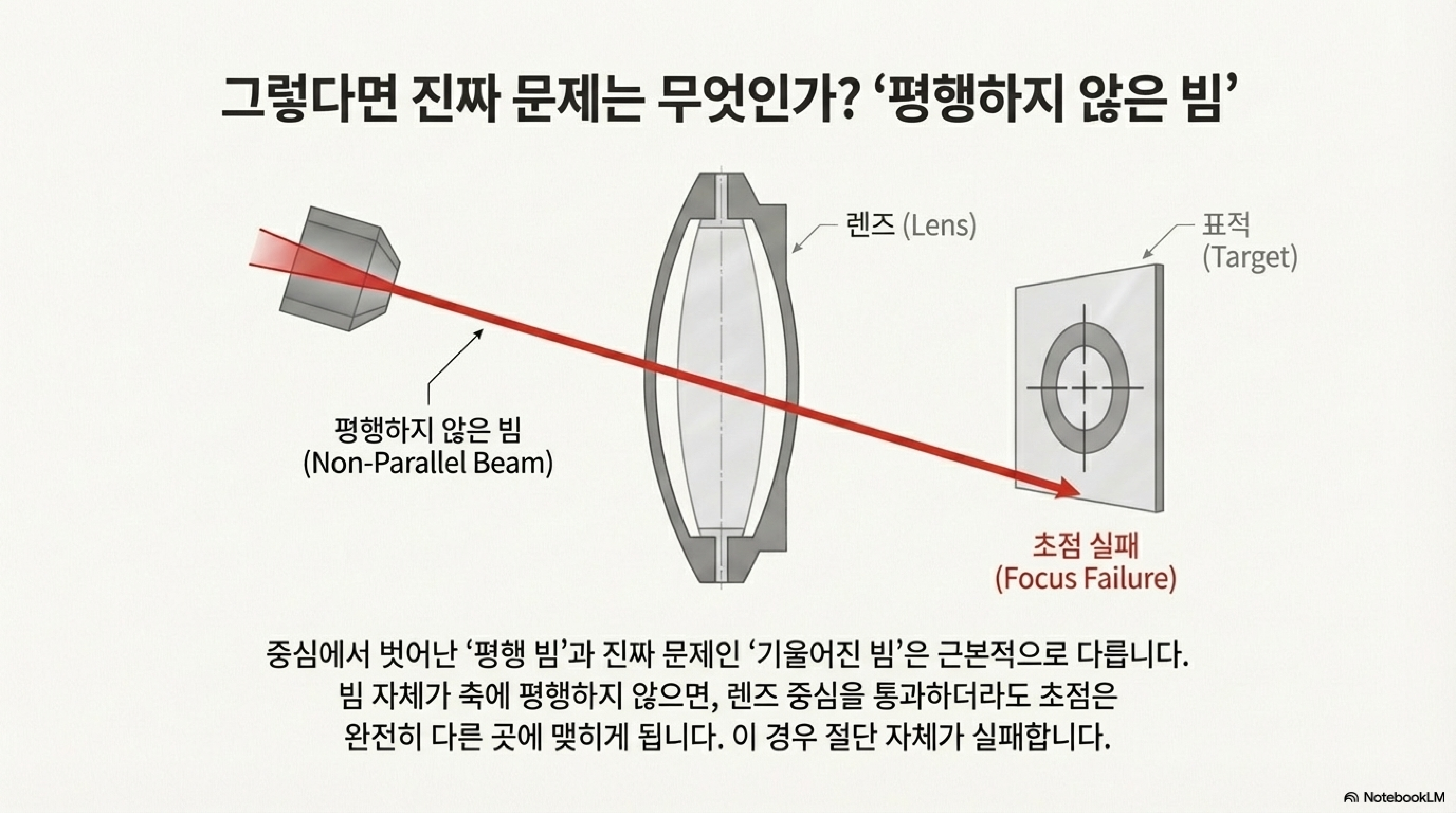

저는 또 다른 실험을 해보았습니다. 이번에는 빔을 평행 이동시키는 대신, 빔 자체를 기울여서 렌즈의 중심에 맞춰보았습니다. 결과는 어땠을까요? 초점은 목표물에서 완전히 벗어나 버렸습니다.

이 실험은 빔의 '평행성'이 얼마나 중요한지를 명확히 보여줍니다. 빔이 렌즈 축과 평행하지 않으면, 초점 자체가 엉뚱한 곳에 맺히게 되어 제대로 된 절삭이 불가능해집니다. 미스터리를 푸는 과정에서 우리는 빔의 평행성이 초점의 위치를 결정하고, 빔의 중심점이 절단의 각도를 결정한다는 사실을 분리해서 이해하게 된 것입니다.

결론: 두 개의 단순한 문제가 하나의 복잡한 문제처럼 보였다

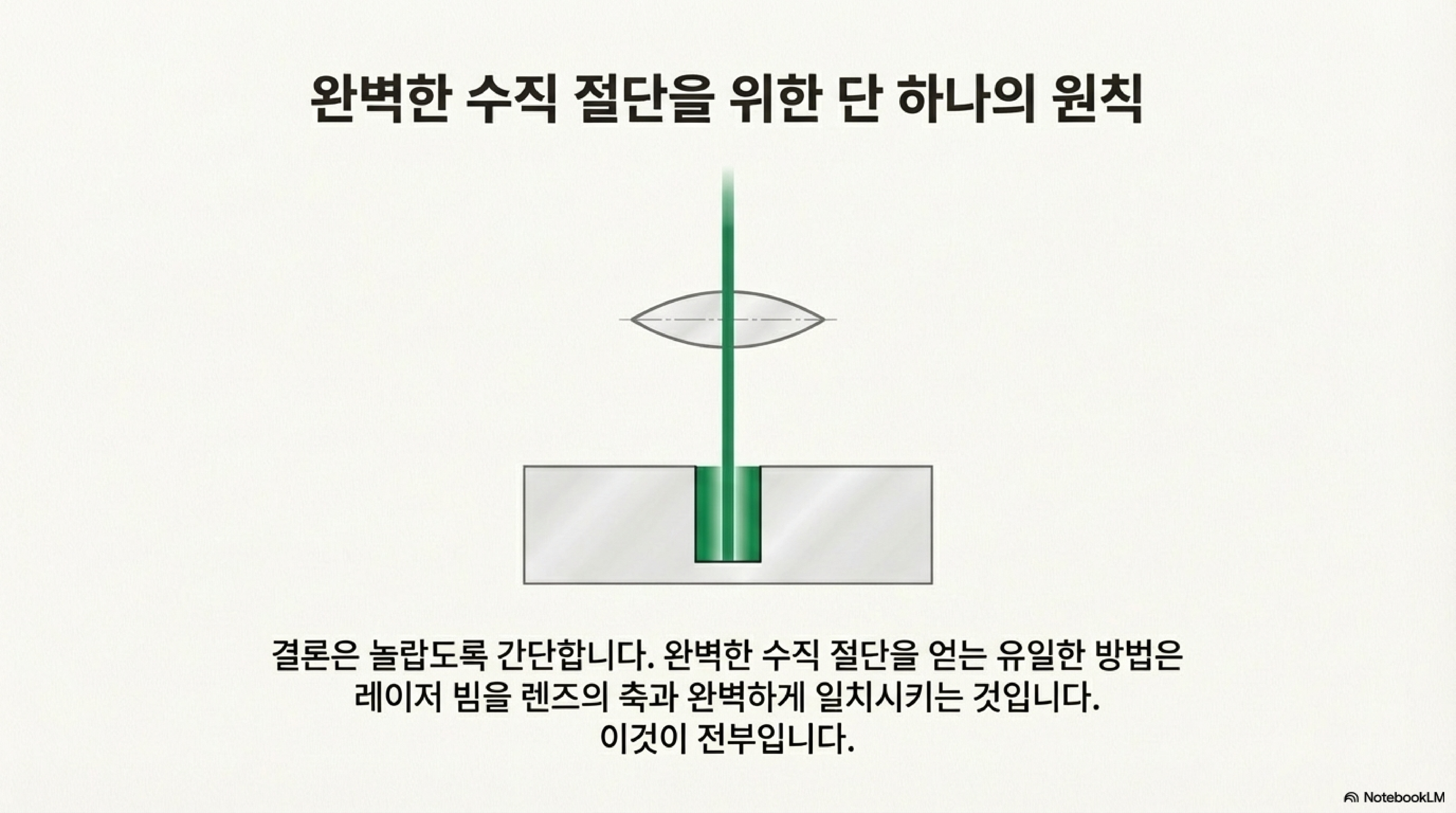

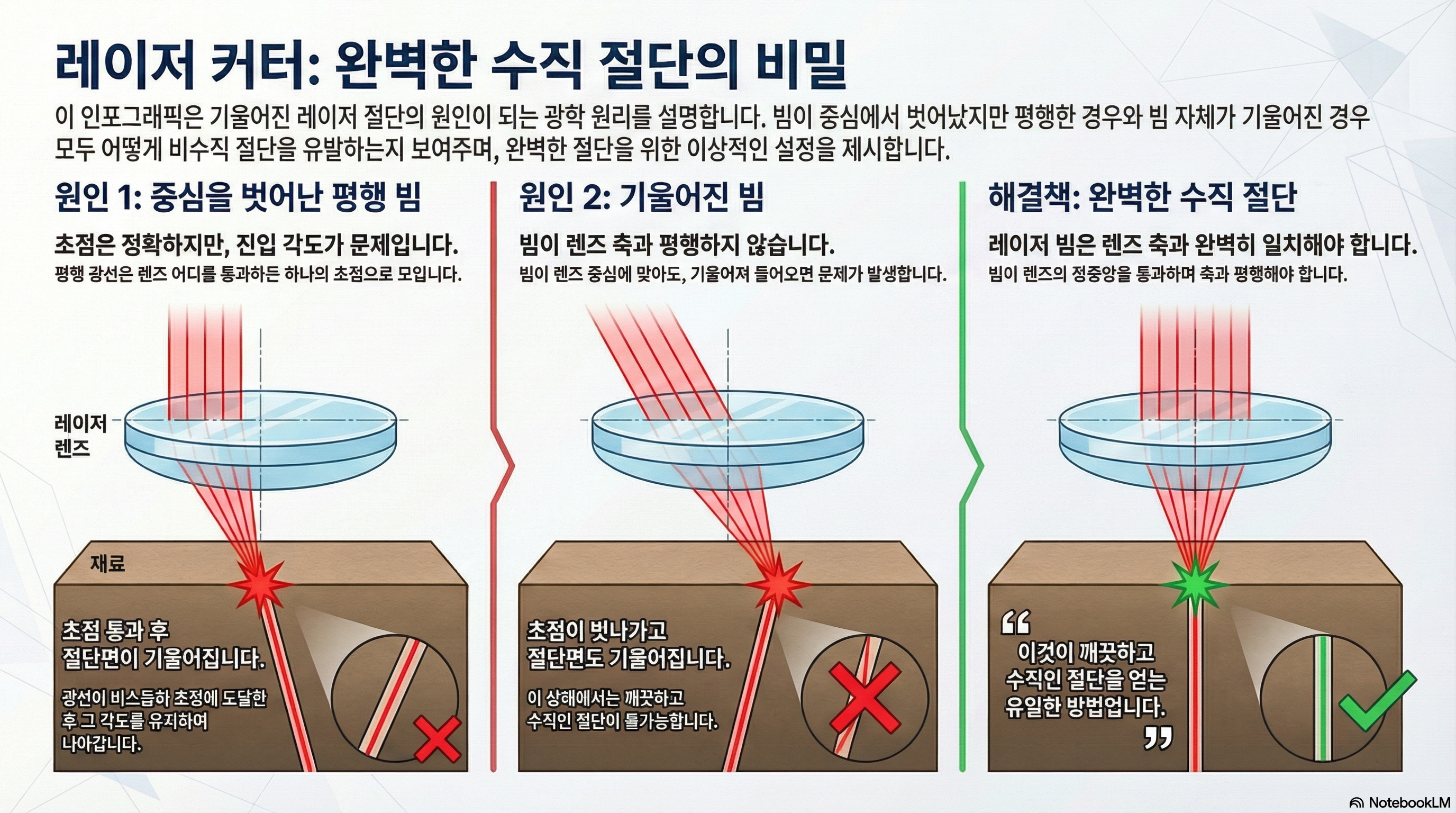

이 모든 실험을 통해 얻은 궁극적인 교훈은 단 하나입니다. 수직으로 깔끔한 절단을 위한 유일한 방법은 레이저 빔이 렌즈의 축과 완벽하게 일치(coincident)해야 한다는 것입니다.

'일치(Coincident)'라는 이 한 단어에 모든 해답이 담겨 있습니다. 이는 빔이 렌즈 축과 평행하여(parallel) 초점 위치를 정확히 맞추고, 동시에 중심을 통과하여(centered) 절단면을 수직으로 유지해야 한다는 두 가지 조건을 모두 만족시키는 유일한 상태이기 때문입니다.

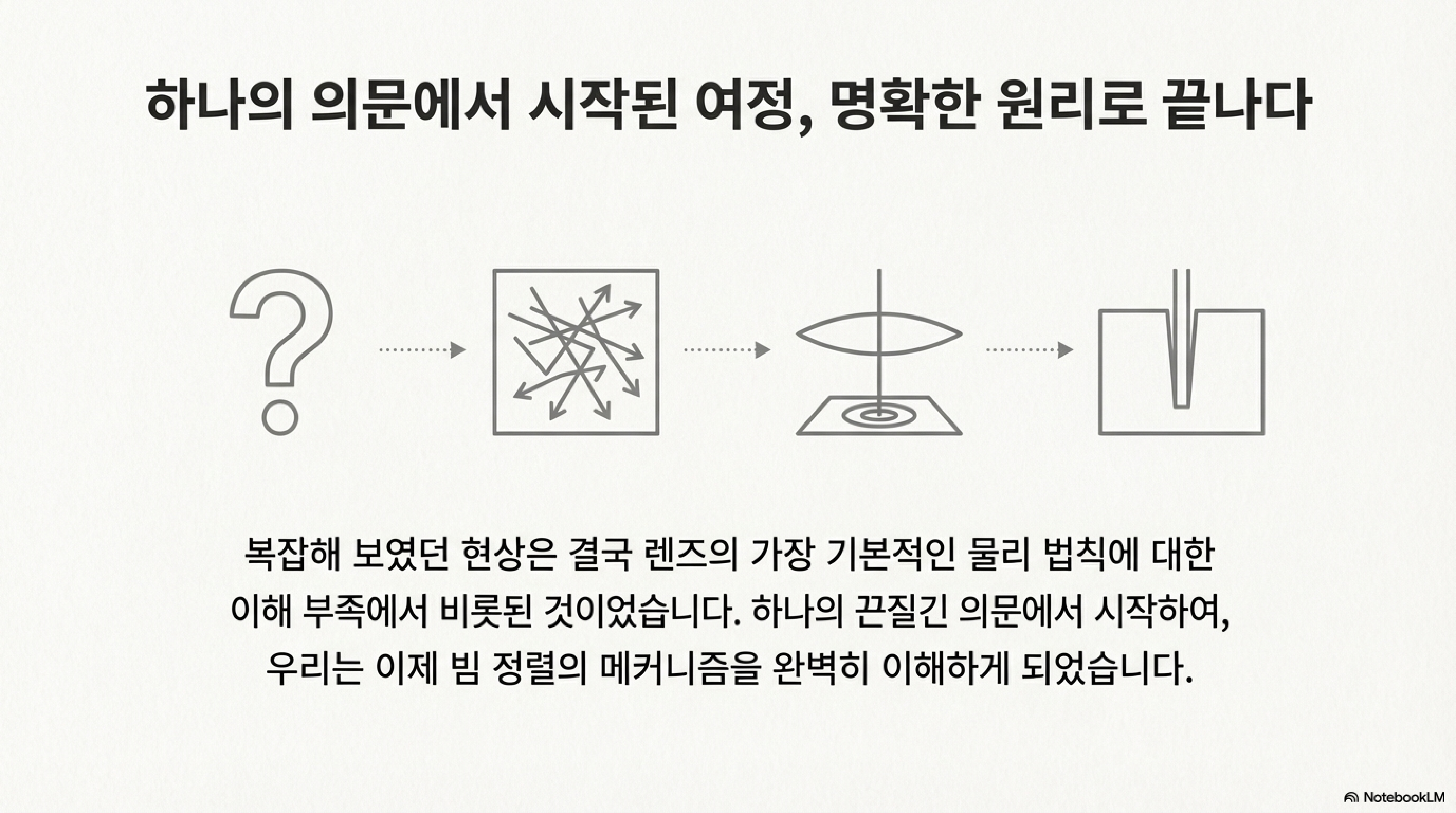

복잡해 보였던 레이저 빔 정렬 문제가 결국에는 가장 기본적인 광학 원리로 귀결되는 여정이었습니다. 때로는 가장 어려운 문제의 해답이 가장 기본적인 원리 속에 숨어있는 것 같습니다.

혹시 지금 당신이 마주한 복잡한 문제 속에도, 바로 눈앞에 있는 단순한 해답을 놓치고 있지는 않나요?
