레이저 커팅, 출력이 전부가 아니었습니다: 더 빠른 절단을 위한 의외의 진실

1.0 서론: 더 빠른 레이저 커팅의 비밀을 찾아서

레이저 장비를 사용하는 사람이라면 누구나 더 빠르고 깨끗한 절단 결과를 원합니다. 그리고 우리는 흔히 그 해답이 더 높은 출력(W)에 있다고 생각합니다. "100W 레이저가 있다면 지금보다 훨씬 빠르게 작업할 수 있을 텐데..." 라는 생각은 매우 일반적입니다. 하지만 수많은 실험과 깊이 있는 분석 끝에, 한 레이저 가공 전문가가 놀라운 사실을 발견했습니다. 성능의 진짜 열쇠는 단순히 강력한 출력이 아니라, 그 힘을 어떻게 사용하느냐에 달려 있었습니다. 이 글에서는 기존의 통념을 뒤엎고, 레이저 커팅의 효율을 극대화하는 의외의 진실을 파헤쳐 보겠습니다.

2.0 레이저 커팅의 핵심, '출력'이 아니라 '강도'입니다

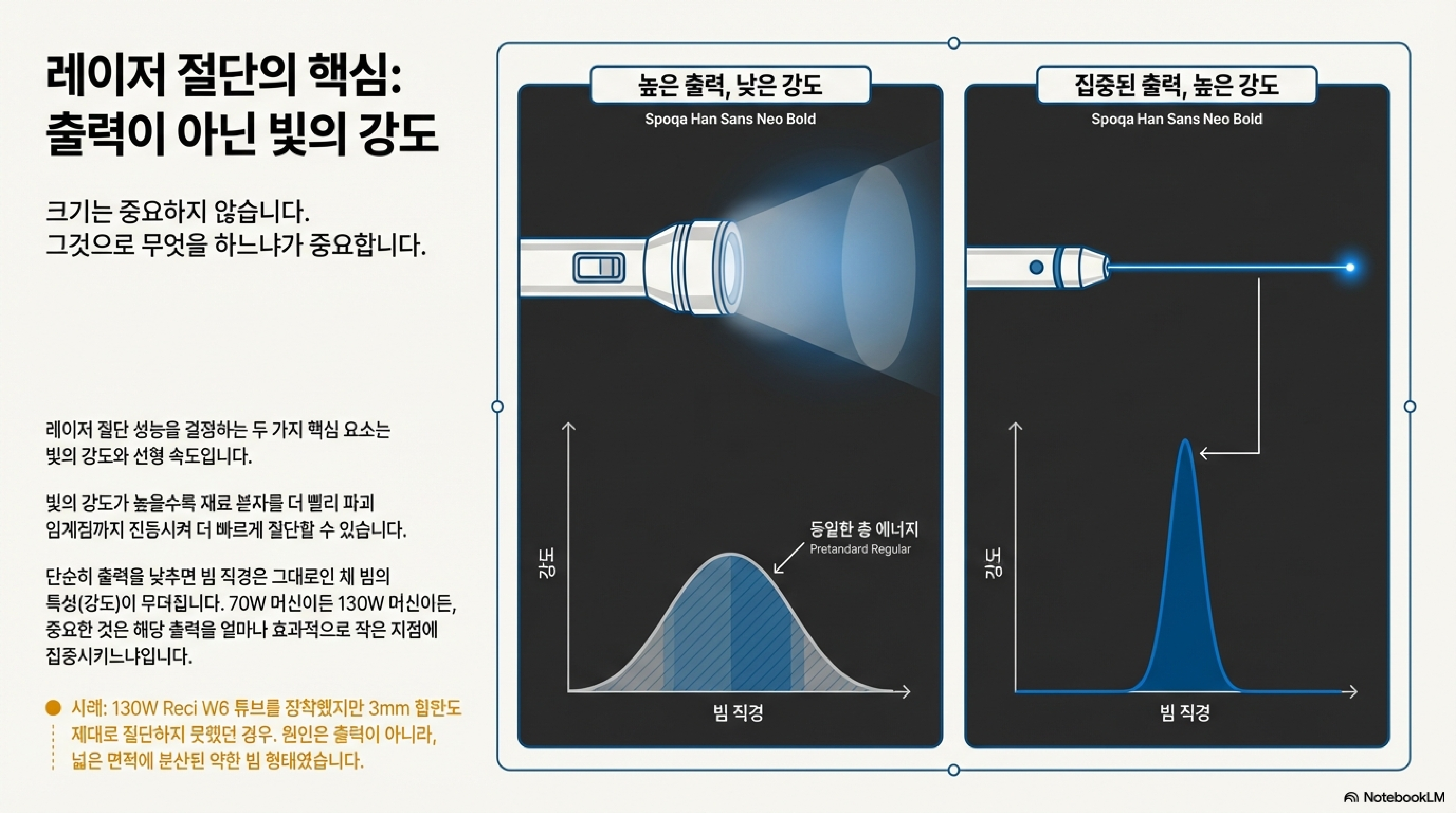

레이저 커팅의 원리를 이해하려면 '출력(Power)'과 '강도(Intensity)'의 근본적인 차이를 알아야 합니다. 레이저 출력은 빔이 가진 총에너지의 양으로, 와트(W)로 측정됩니다. 반면, 강도는 그 에너지가 얼마나 작은 면적에 집중되었는지를 나타냅니다.

그래프로 비유하자면, **총출력은 '그래프 아래의 전체 면적'**이고, **강도는 '그래프의 가장 높은 봉우리(peak)의 높이'**입니다. 실제로 재료를 기화시키는 것은 오직 레이저 초점의 최고 강도뿐입니다. 이 강도만이 재료의 분자를 파괴점에 도달할 때까지 격렬하게 진동시킬 수 있기 때문입니다. 넓은 면적에 퍼진 '총출력'은 이런 폭발적인 분자 반응을 일으킬 만한 집중력이 부족하기에 절단에는 아무런 쓸모가 없습니다.

이것을 증명하는 완벽한 사례가 있습니다. 제게 도움을 요청했던 한 엔지니어는 130W짜리 고출력 Reci W6 레이저 튜브로 간단한 3mm 합판조차 자르지 못하는 문제에 직면했습니다. 파워미터는 분명 130W를 가리키고 있었지만, 빔의 품질을 확인해 보니 에너지가 넓게 퍼진 '납작한 팬케이크' 모양이었습니다. 즉, 출력은 높았지만 에너지가 분산되어 강도가 낮았고, 이 때문에 절단에 아무런 쓸모가 없었던 것입니다. 이 사례는 높은 와트 수가 결코 뛰어난 절단 성능을 보장하지 않는다는 사실을 명확히 보여줍니다.

이제 출력과 강도가 어떻게 다른지 감이 오실 겁니다. 사람들은 그저 출력을 더 높이면 더 깊고 더 잘 자를 거라고 생각하죠. 천만에요. 제가 처음에 했던 말로 돌아가 봅시다. '무엇을 가졌는가'가 중요한 게 아니라, '그것으로 무엇을 하는가'가 중요합니다.

3.0 놀라운 반전: 복합 렌즈는 속도 향상에 도움이 되지 않았습니다

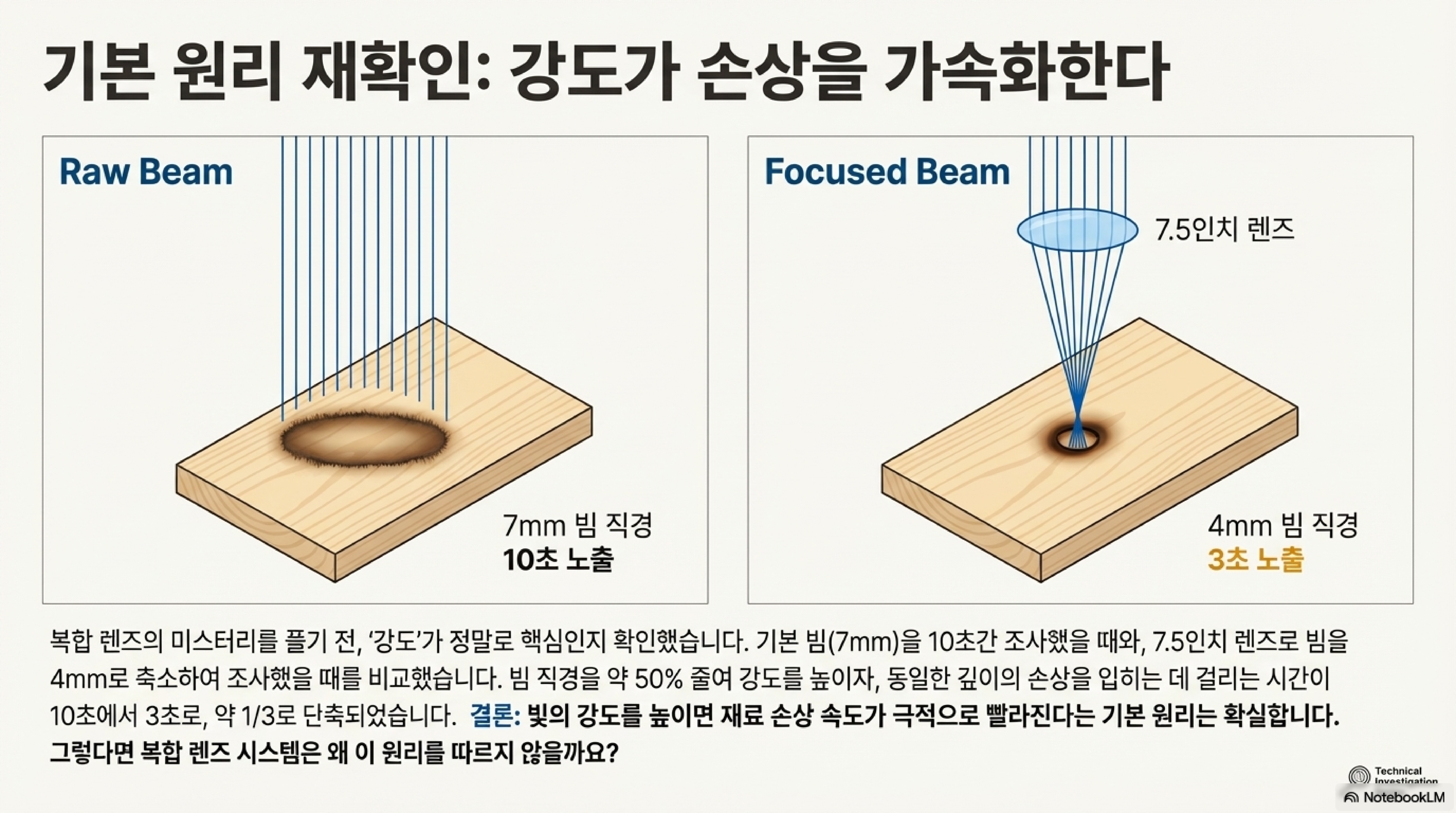

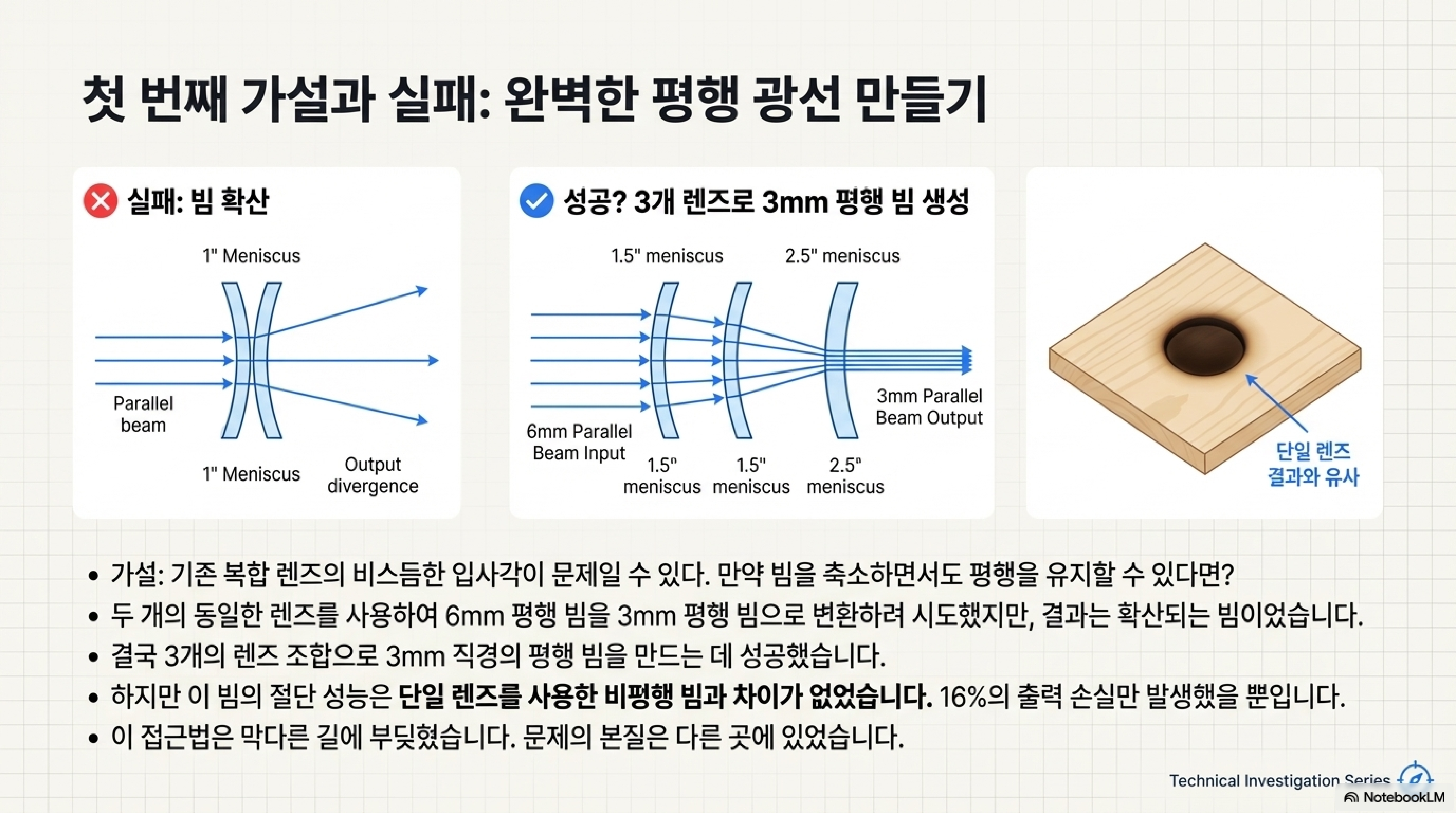

그렇다면 빔의 강도를 높일 방법은 없을까요? 한 가지 논리적인 가설은 복합 렌즈를 사용하는 것이었습니다. 그 발상은 간단했습니다. 돋보기(사전 초점 렌즈)로 햇빛을 모아 또 다른 더 강력한 돋보기(주 절단 렌즈)에 비추면 훨씬 더 강렬한 열점을 얻을 수 있다는 논리였습니다. 이 실험은 동일한 원리를 레이저 빔에 적용해 보려는 시도였습니다. 긴 초점 거리의 렌즈(예: 7.5인치)를 사용해 주 절단 렌즈에 도달하기 전에 빔을 미리 모아주면, 주 렌즈에 닿는 빔의 단면적(footprint)이 줄어들어 강도가 높아지고, 결과적으로 절단 속도가 빨라질 것이라는 가설이었습니다.

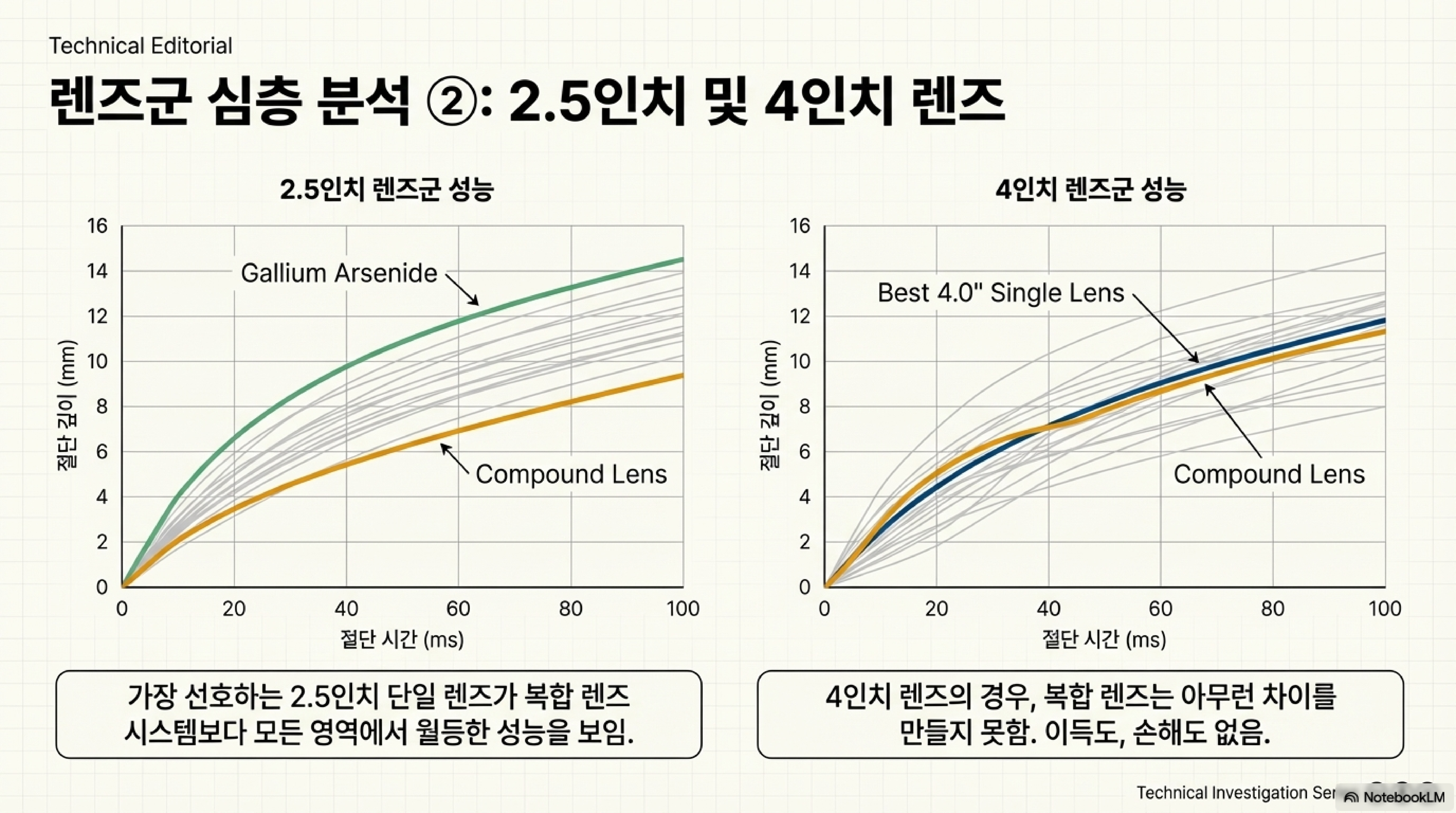

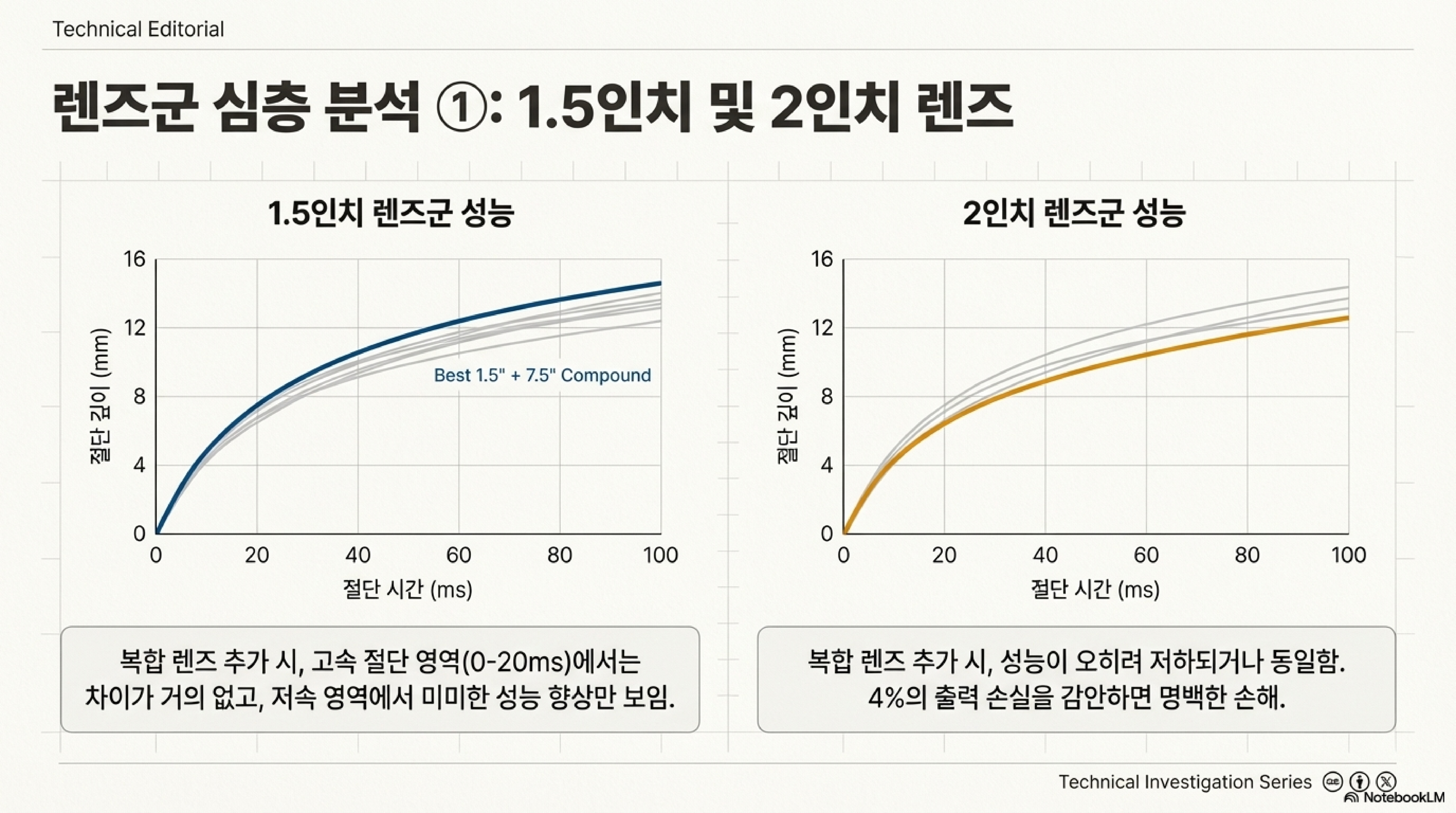

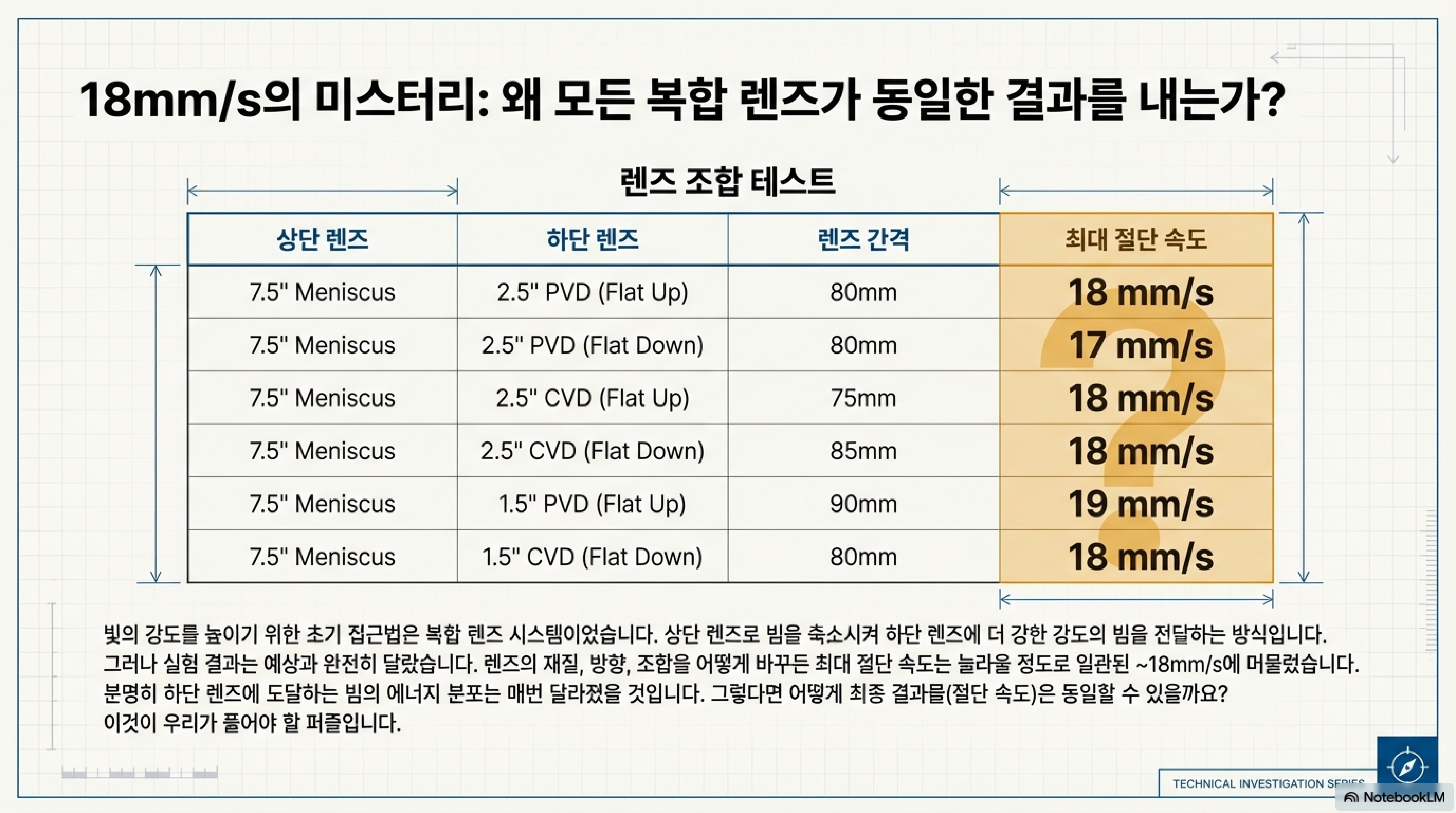

이론적으로는 완벽해 보였습니다. 하지만 광범위한 테스트 결과는 예상과는 완전히 달랐고, 솔직히 말해 충격적이었습니다. 1.5인치, 2인치, 2.5인치, 4인치 등 다양한 렌즈 조합에 보조 렌즈를 추가했지만, 절단 속도나 깊이에서 어떤 유의미한 이점도 발견되지 않았습니다. 오히려 렌즈가 추가될 때마다 약 4%의 출력 손실이 발생하여 성능이 저하되는 경우도 있었습니다. 결론적으로, 복합 렌즈를 통해 절단 속도를 향상시키려는 전략은 막다른 길이었습니다.

4.0 미신 타파: '긴 초점 렌즈에는 고출력이 필요하다'는 거짓입니다

레이저 커뮤니티에는 "긴 초점 거리 렌즈는 고출력 튜브에서만 효과적이다"라는 미신이 널리 퍼져 있습니다. 하지만 데이터에 기반한 실험 결과는 이 통념이 완전히 틀렸음을 증명합니다.

이 미신이 틀린 이유는 빔의 기하학적 형태에 있습니다. 긴 초점 거리 렌즈(예: 4인치)는 더 긴 '초점 심도(depth of focus)'를 가집니다. 즉, 빔이 가늘고 강력한 상태를 더 긴 수직 거리 동안 유지하는, 기둥에 가까운 형태로 에너지를 전달합니다. 이는 두꺼운 재료의 깊은 곳까지 효과적으로 기화시킬 수 있게 해줍니다. 반면, 짧은 초점 거리 렌즈(예: 1.5인치)는 빔을 뾰족한 'V'자 형태로 모으기 때문에, 표면 바로 아래부터 강도가 급격히 약해져 두꺼운 재료에는 비효율적입니다.

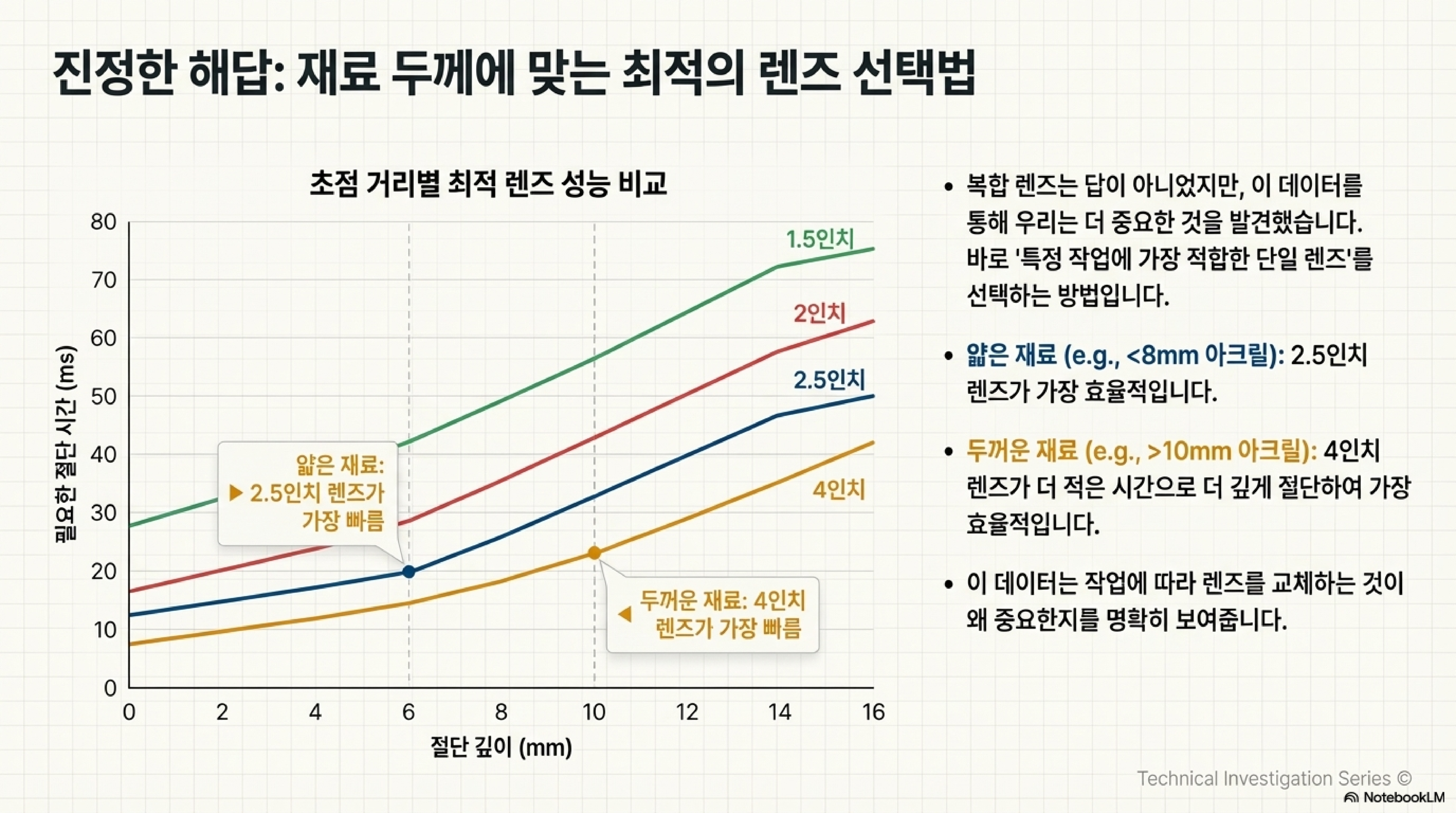

실험 결과, 같은 출력 레벨에서 더 두꺼운 재료를 자를 때는 오히려 긴 초점 거리 렌즈가 더 효율적이었습니다. 구체적인 사례는 다음과 같습니다.

• 8mm 아크릴 절단 시: 2.5인치 렌즈가 가장 빨랐습니다.
• 10mm 아크릴 절단 시: 4인치 렌즈가 1.5, 2, 2.5인치 렌즈보다 훨씬 더 빠른 성능을 보였습니다.

이는 고출력 튜브가 있어야만 긴 초점 렌즈를 사용할 수 있다는 주장이 근거가 없음을 명백히 보여줍니다.

오래된 미신은 매우 간단합니다. 긴 초점 거리 렌즈를 사용하려면 엄청난 출력이 필요하다는 것이죠. 글쎄요, 제가 할 수 있는 말은 '말도 안 되는 소리'라는 것뿐입니다. 이 결과는 완전히 다른 그림을 보여줍니다.

5.0 렌즈 성능을 객관적으로 측정하는 방법: '도트 테스트'

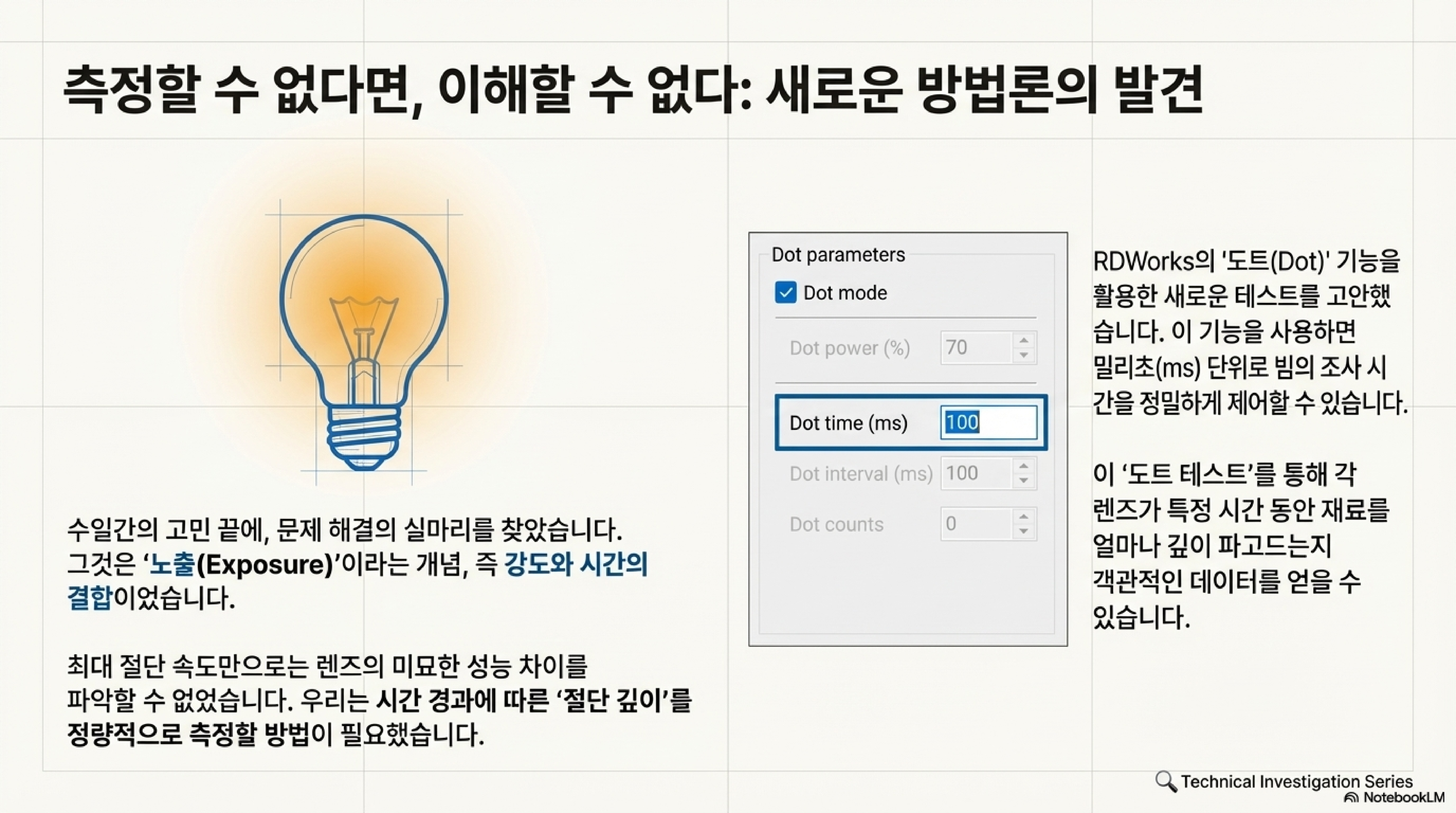

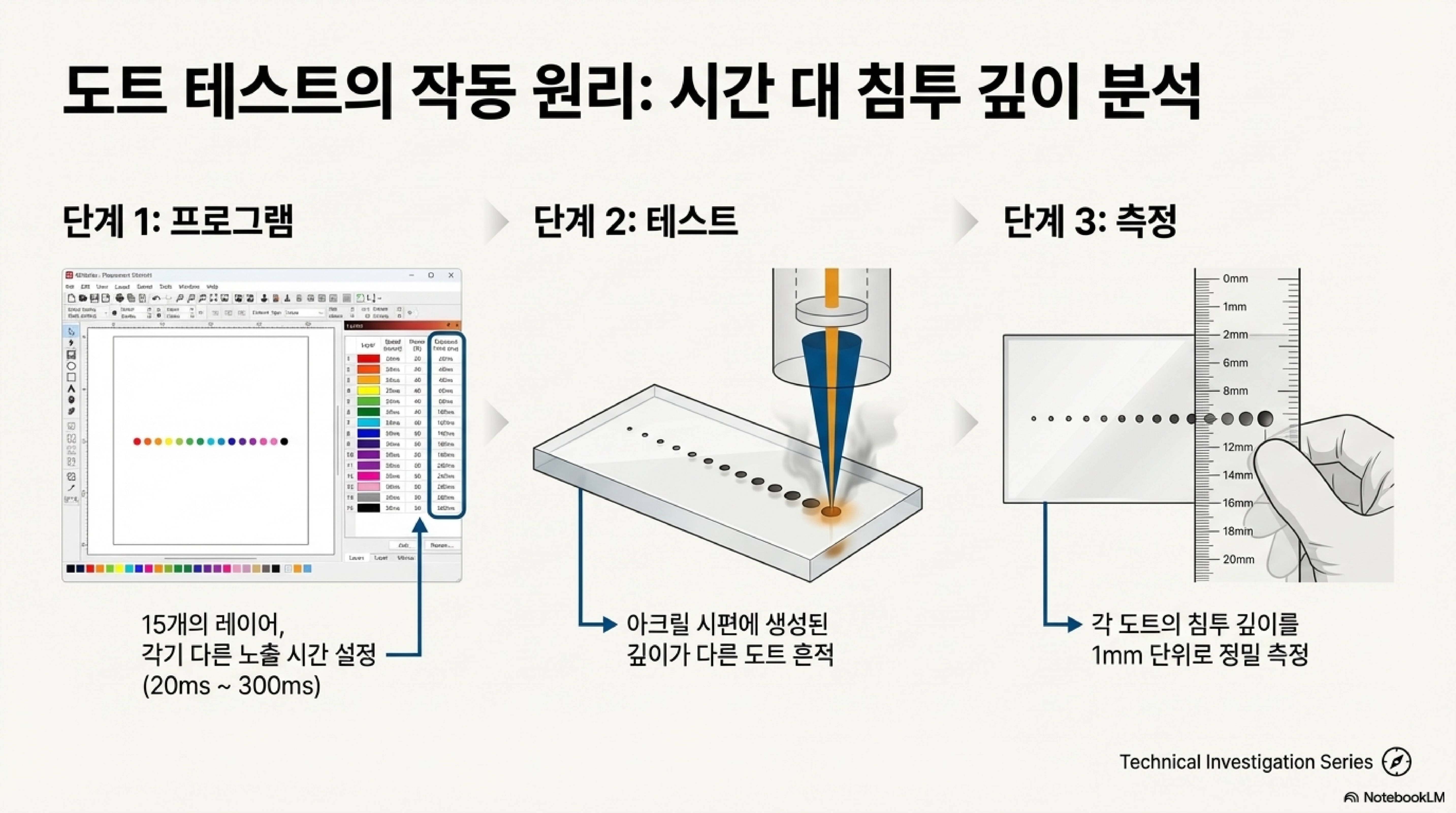

계속되는 혼란스러운 결과에 좌절한 끝에, 저는 '감'이 아닌 데이터로 렌즈를 평가할 객관적인 방법이 필요하다는 것을 깨달았습니다. 그래서 고안한 것이 바로 '도트 테스트(Dot Test)'입니다. 이 방법은 주관적인 '느낌'이나 오해의 소지가 있는 '라인 속도 테스트'를 대체하고, 특정 장비에서 각 렌즈의 고유한 성능 '지문(fingerprint)'을 데이터로 만들어내는 혁신적인 접근법입니다.

방법은 다음과 같습니다. RDWorks와 같은 소프트웨어의 '도트 모드'를 사용하여, 레이저를 매우 정밀하고 점진적인 시간 간격(예: 20ms, 40ms, 60ms... 최대 300ms)으로 재료 샘플에 발사합니다. 그런 다음 각 점이 재료를 파고 들어간 깊이를 측정합니다.

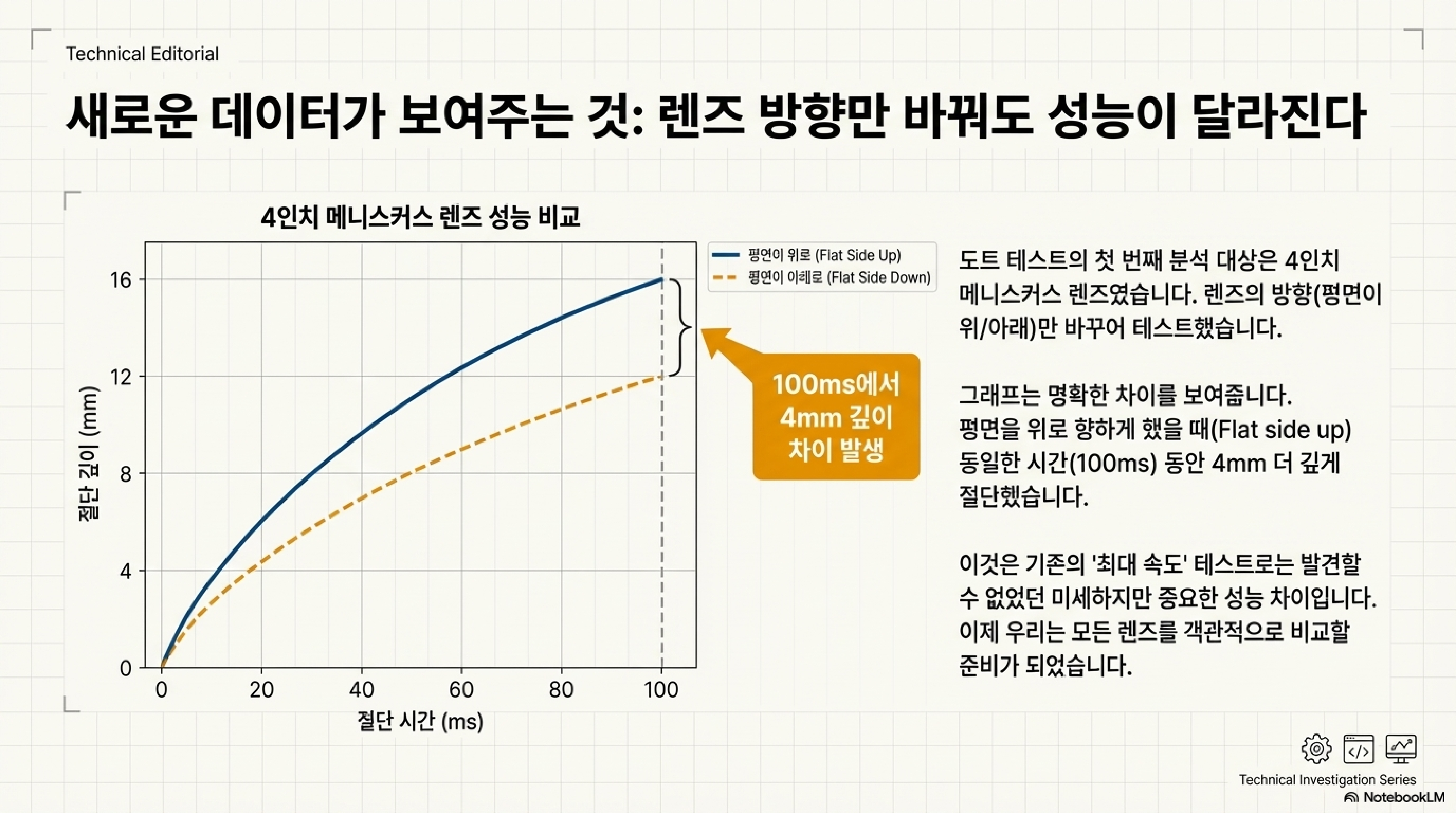

이 데이터(시간 대 깊이)를 그래프로 그리면 각 렌즈 고유의 성능 곡선이 만들어집니다. 이를 통해 어떤 렌즈가 특정 노출 시간에서 얼마나 효율적으로 작동하는지 직접적이고 정량적으로 비교할 수 있게 됩니다. 이는 감에 의존하는 대신 데이터로 렌즈를 평가하는 강력한 도구입니다.

6.0 결론: 하나의 '최고의 렌즈'는 없습니다

이 모든 실험이 우리에게 알려주는 핵심은 명확합니다. 세상에 모든 상황에 맞는 '최고의 렌즈'란 존재하지 않는다는 것입니다. 이상적인 렌즈 선택은 보편적인 공식이 아니라, 절단하려는 재료의 두께와 같은 특정 작업에 따라 달라집니다. 실험은 단순히 출력을 높이거나 복잡한 광학계를 추가하는 것보다, 주어진 작업에 맞는 올바른 렌즈를 선택하는 것이 훨씬 더 중요하다는 사실을 보여주었습니다.

마지막으로 한 가지 흥미로운 질문이 남습니다. 복합 렌즈가 속도 향상에는 이점이 없었지만, 혹시 더 정밀한 절단 폭(kerf)이라는 또 다른 장점을 가져다줄 수 있을까요? 이는 다음 탐구를 위한 흥미로운 질문으로 남습니다.
