수없이 실패했던 레이저 빔 정렬, 문제는 당신이 아니었습니다
서론: 끝없는 빔 정렬의 늪에서 벗어나기
레이저 기계를 소유한 분이라면 누구나 겪어봤을 고통이 있습니다. 바로 끝도 없이 계속되는 빔 정렬 작업입니다. 몇 시간 동안 나사를 돌리고, 테스트 샷을 쏘아보고, 또다시 조정하는 과정을 반복하다 보면 좌절감만 쌓여갑니다.
만약 우리가 빔 정렬에 대해 알고 있던 상식이 틀렸다면 어떨까요? 만약 비결이 단순히 나사를 돌리는 것이 아니라, 상식을 뒤엎는 몇 가지 원리를 이해하는 데 있다면 어떨까요?
인터넷에 떠도는 잘못된 정보와 '카더라'식의 조언은 이제 그만 따라 하십시오.
이 글은 한 전문가의 궁극적인 가이드에서 가장 놀랍고 핵심적인 내용만을 뽑아 정리한 것입니다. 이 글을 통해 여러분의 소중한 시간과 노력을 아끼고, 끝없는 빔 정렬의 늪에서 벗어날 수 있을 것이라 확신합니다.
첫 번째 진실: 레이저 튜브는 완벽하게 직선일 필요가 없다
레이저 튜브가 기계의 갠트리와 완벽하게 평행해야 한다는 것은 흔한 오해입니다.
결론부터 말하자면, 이는 사실이 아닙니다. 첫 번째 거울의 역할은 레이저 튜브에서 나온 빔의 경로를 바로잡는 것입니다. 따라서 튜브가 처음에 약간 기울어져 있더라도 전혀 문제 될 것이 없습니다.
"저는 아마도 튜브나 빔을 갠트리와 완벽하게 평행하게 맞추는 것이 최선이라고 믿었습니다. 말도 안 되는 소리였죠. 결과적으로 튜브를 어떤 각도로 설정하든 상관없다는 것이 밝혀졌습니다."
이 사실이 왜 중요할까요? 더 이상 튜브의 초기 위치에 집착하며 시간을 낭비할 필요가 없다는 뜻이기 때문입니다. 정말 중요한 것은 빔이 첫 번째 거울의 중앙에 도달하게 하여 거울의 가용 면적을 최대한 활용하는 것입니다. 레이저 빔은 45도 각도의 거울을 정원이 아닌, 좌우 폭이 훨씬 좁은 타원으로 '보기' 때문입니다. 따라서 상하보다 좌우 정렬에 더 신경 써야 합니다.
두 번째 진실: 완벽함의 비밀은 '반복(Iteration)'에 있다
빔 정렬은 단 한 번에 끝나는 작업이 아닙니다. 조금씩 조정하고 확인하는 과정을 끝없이 반복하는 것입니다.

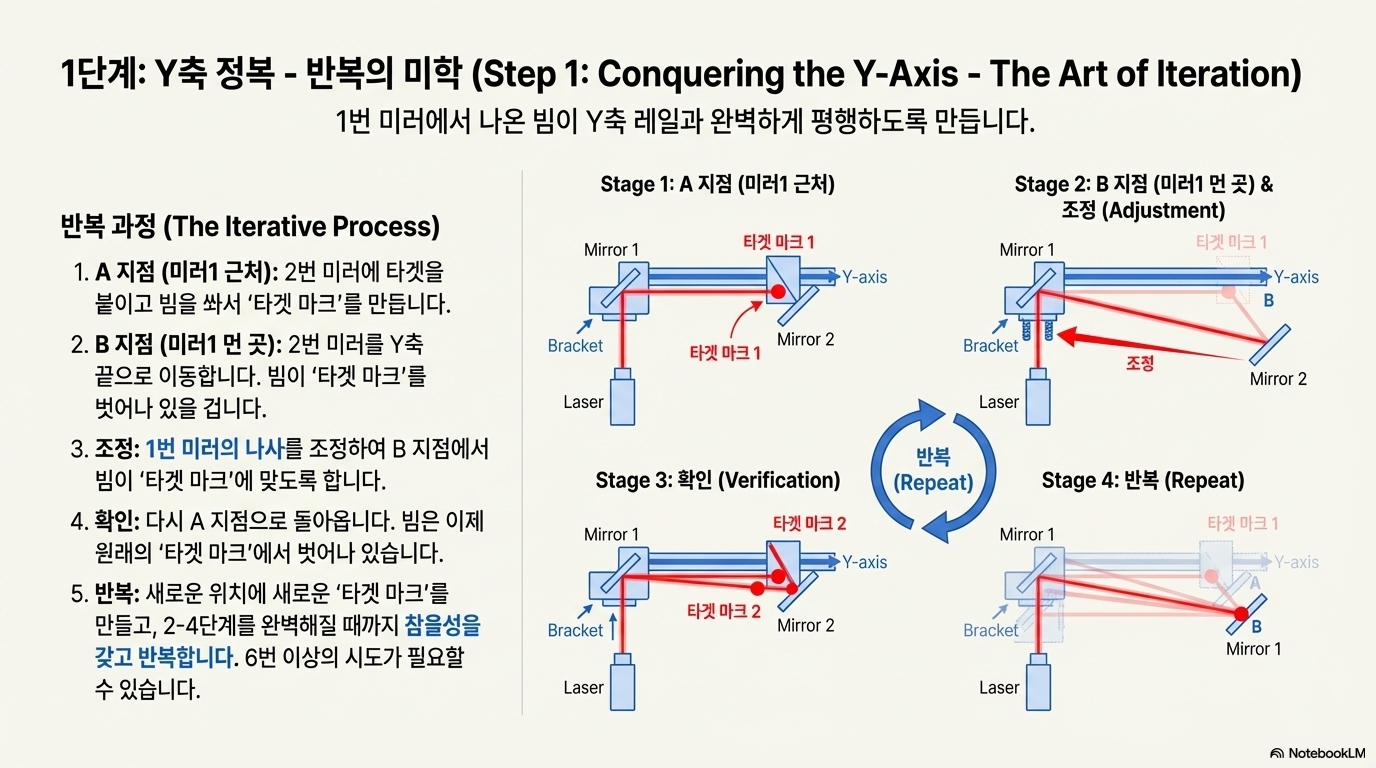

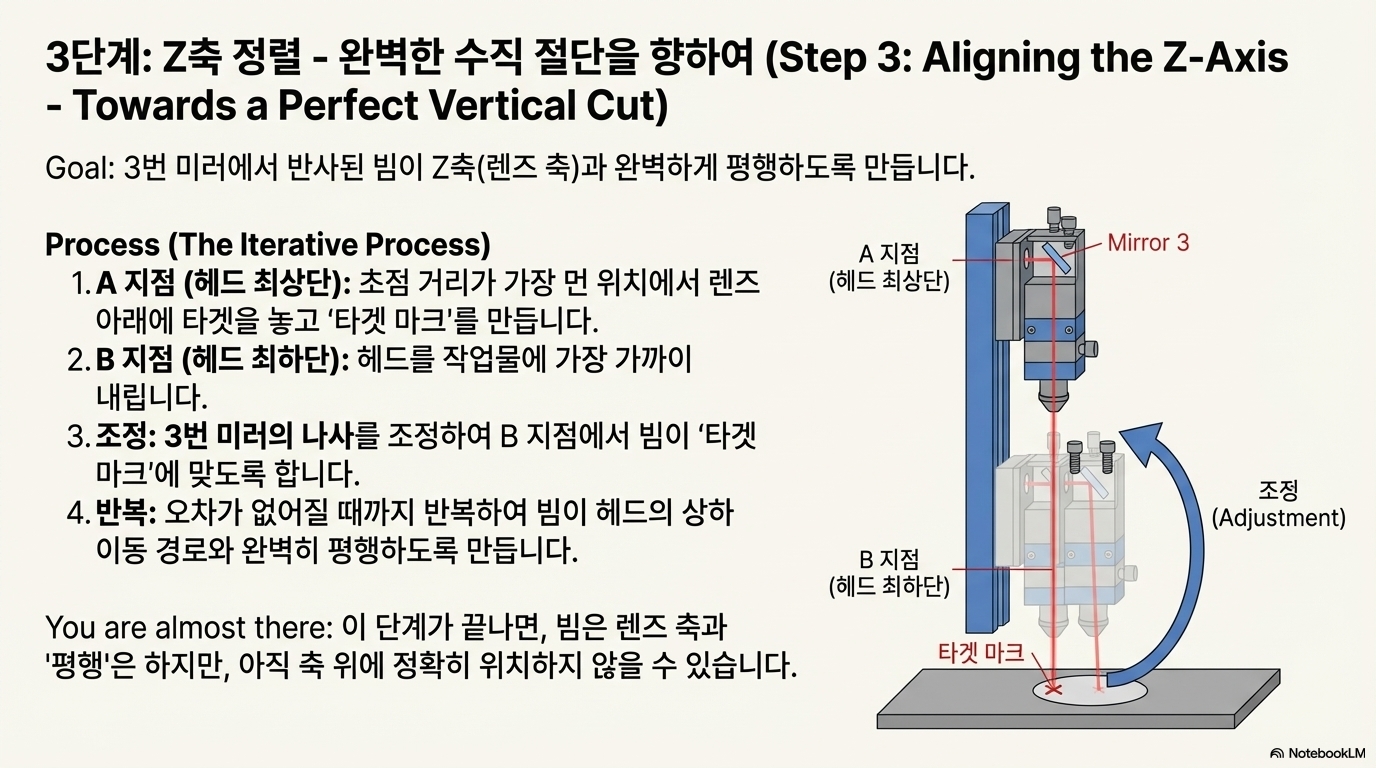

이것이 바로 '반복(iteration)'의 원리입니다. 소스에 설명된 과정을 상상해 보세요. 축의 한쪽 끝에서 테스트 샷을 쏘고, 다른 쪽 끝으로 이동합니다. 그리고 첫 번째 샷 지점을 맞추기 위해 거울을 조정합니다. 하지만 다시 처음 위치로 돌아와 보면 빔은 이미 틀어져 있습니다. 이 과정을 여러 번 되풀이해야만 합니다.
"이것은 '반복'이라는 과정에 의존하는 매우 지루한 작업입니다. 즉, 한 번에 제대로 맞출 수 없다는 뜻입니다. 이전보다 조금 나아지게 만들고, 다시 시도해서 조금 더 나아지게 만들고, 이걸 계속해서 반복하는 거죠... 인내, 인내, 또 인내심이 필요합니다."
이것이 시사하는 바는 명확합니다. 빔 정렬을 '빠른 수리'가 아닌 '체계적인 과정'으로 봐야 합니다. 여섯 번, 일곱 번 시도하는 것은 실패의 신호가 아니라 지극히 정상적인 과정입니다.
세 번째 진실: '조준'이 아닌 '이동'으로 잡아라

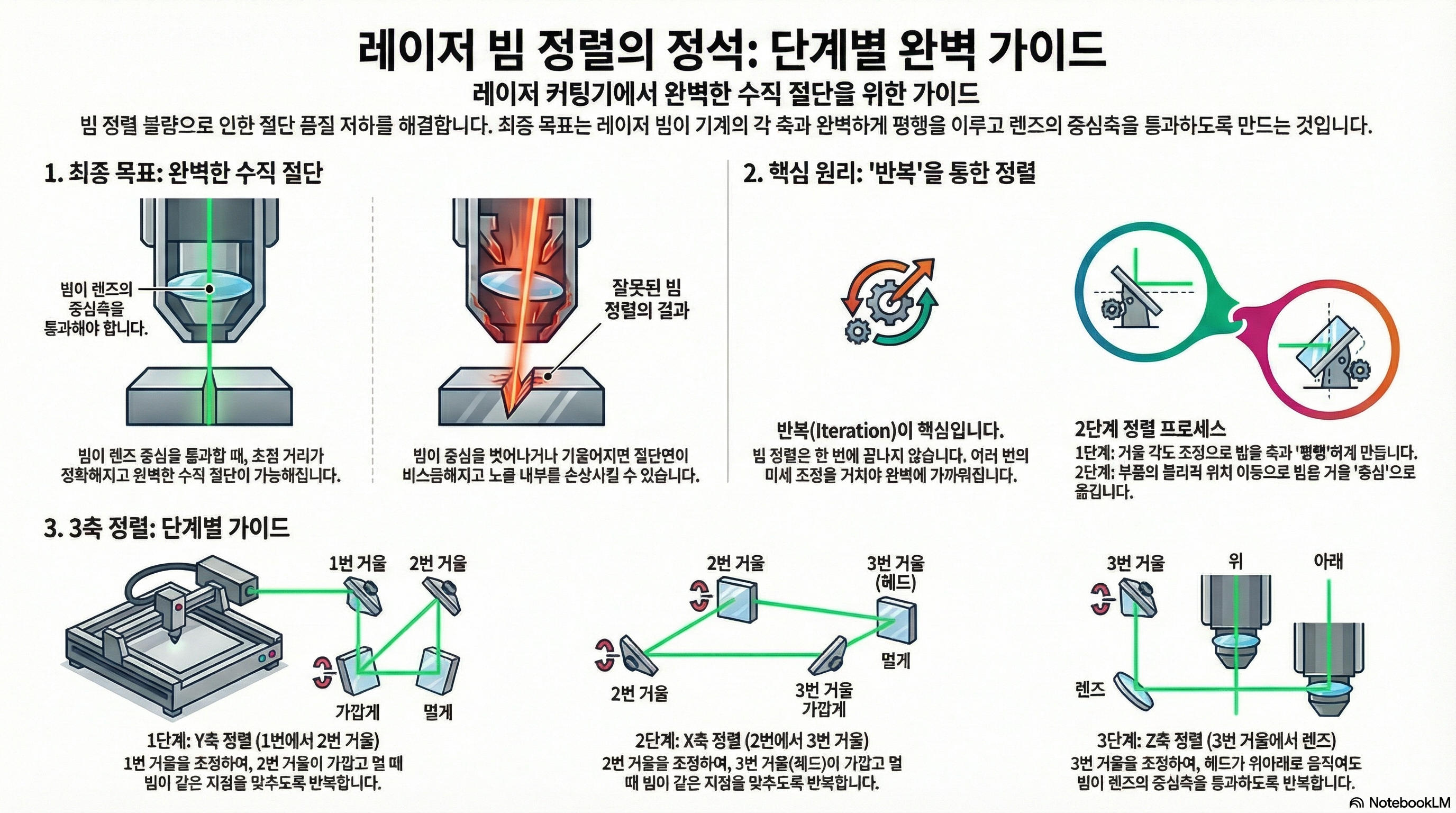

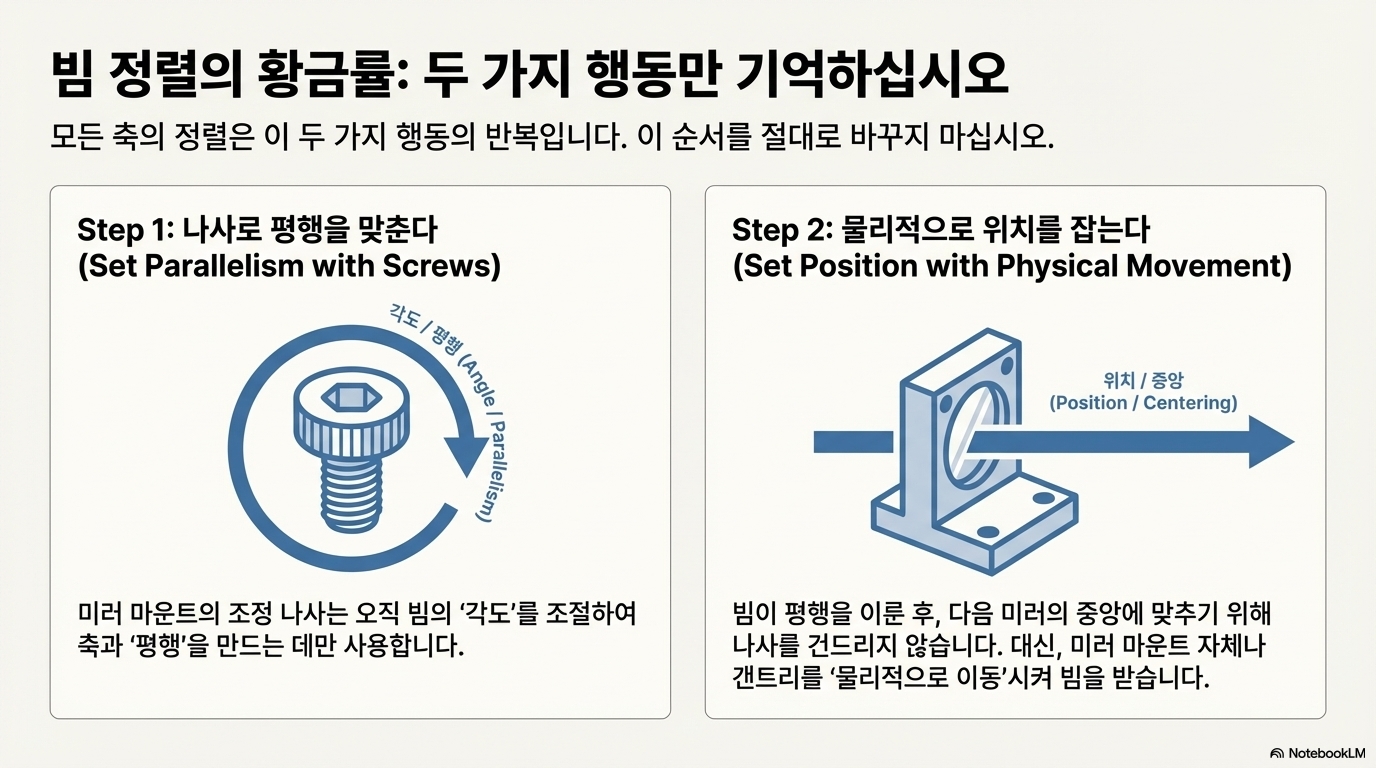

이것은 빔 정렬 과정에서 가장 중요하지만 가장 많이 오해하는 부분입니다. 빔 정렬은 명확히 구분되는 두 단계로 이루어집니다.

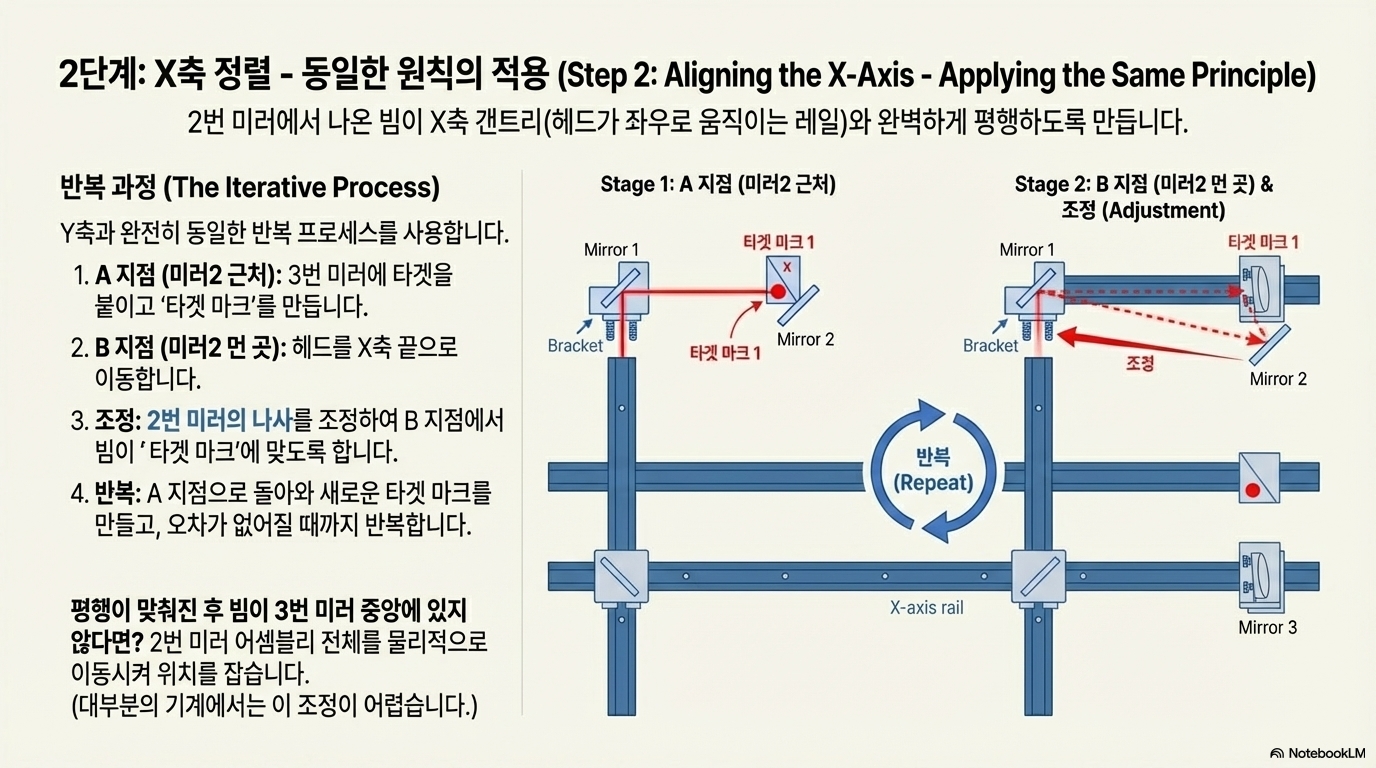

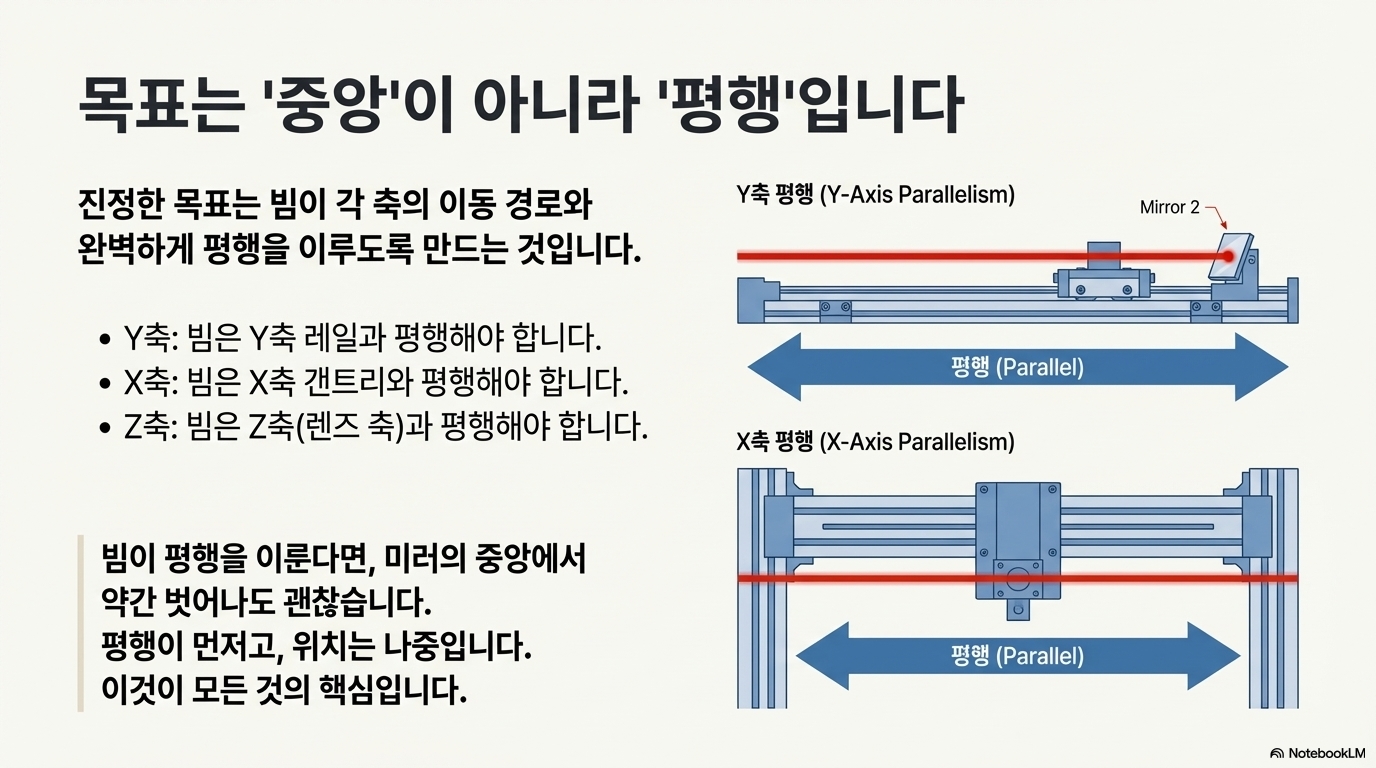

1단계: 평행 맞추기 거울의 조정 나사는 오직 빔이 이동 축과 완벽하게 평행을 이루도록 만드는 데에만 사용해야 합니다. 이전 섹션에서 설명한 반복적인 과정을 통해 빔이 축의 시작과 끝에서 정확히 같은 지점을 통과하도록 맞추는 것입니다.

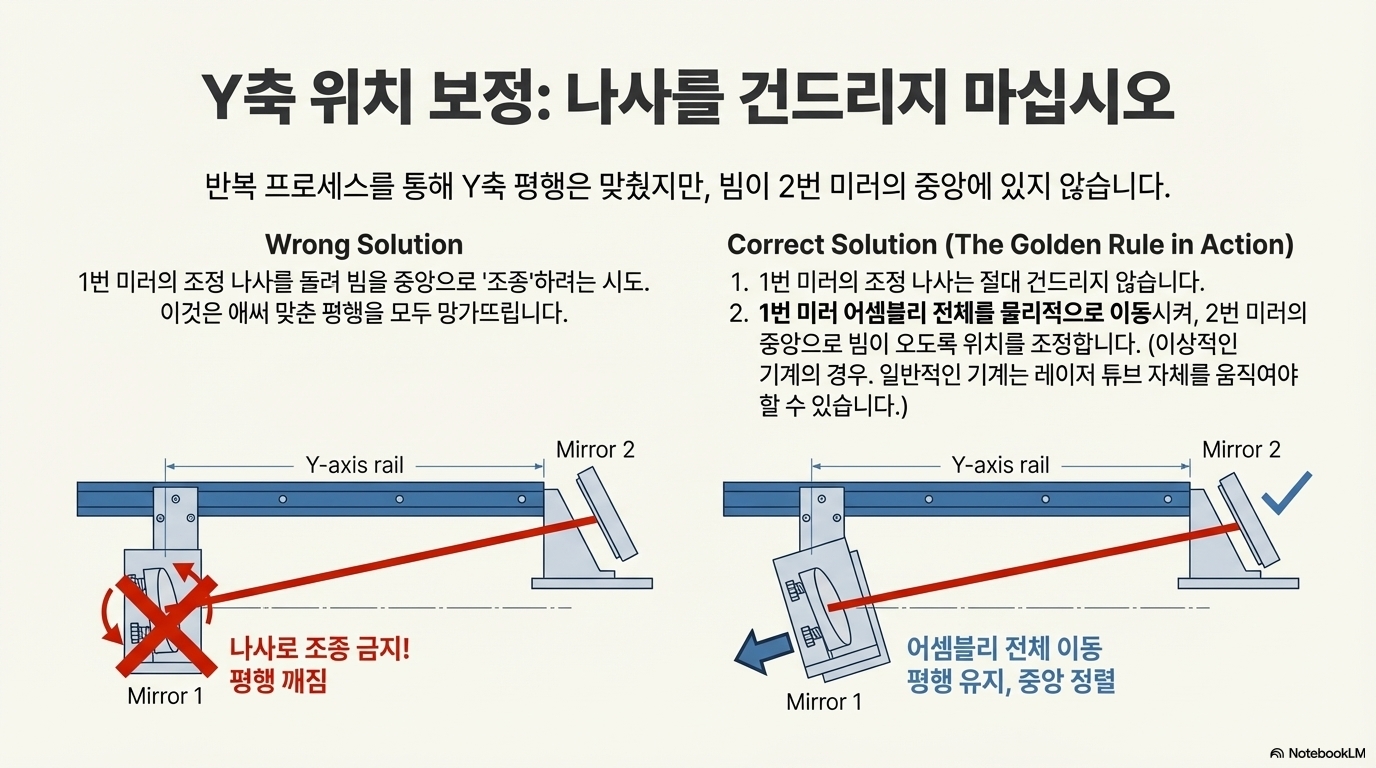

2단계: 위치 잡기 (Catch the Beam) 빔이 축과 평행해졌지만 다음 거울의 중앙에 있지 않다면, 절대 조정 나사를 다시 만져서는 안 됩니다. 대신, 거울 어셈블리 전체를 물리적으로, 기계적으로 이동시켜서 평행하게 들어오는 빔을 거울의 중앙에서 '잡아야' 합니다.
"거울로 빔을 정렬하는 데는 두 가지 파트가 있습니다. 첫째, 빔을 축과 평행하게 정렬하는 것. 그런 다음, 거울 자체에 물리적, 기계적 조정을 가하여 빔을 거울의 중앙에 위치시켜야 합니다. 빔을 조종해서 거울 중앙으로 보낼 수는 없습니다."

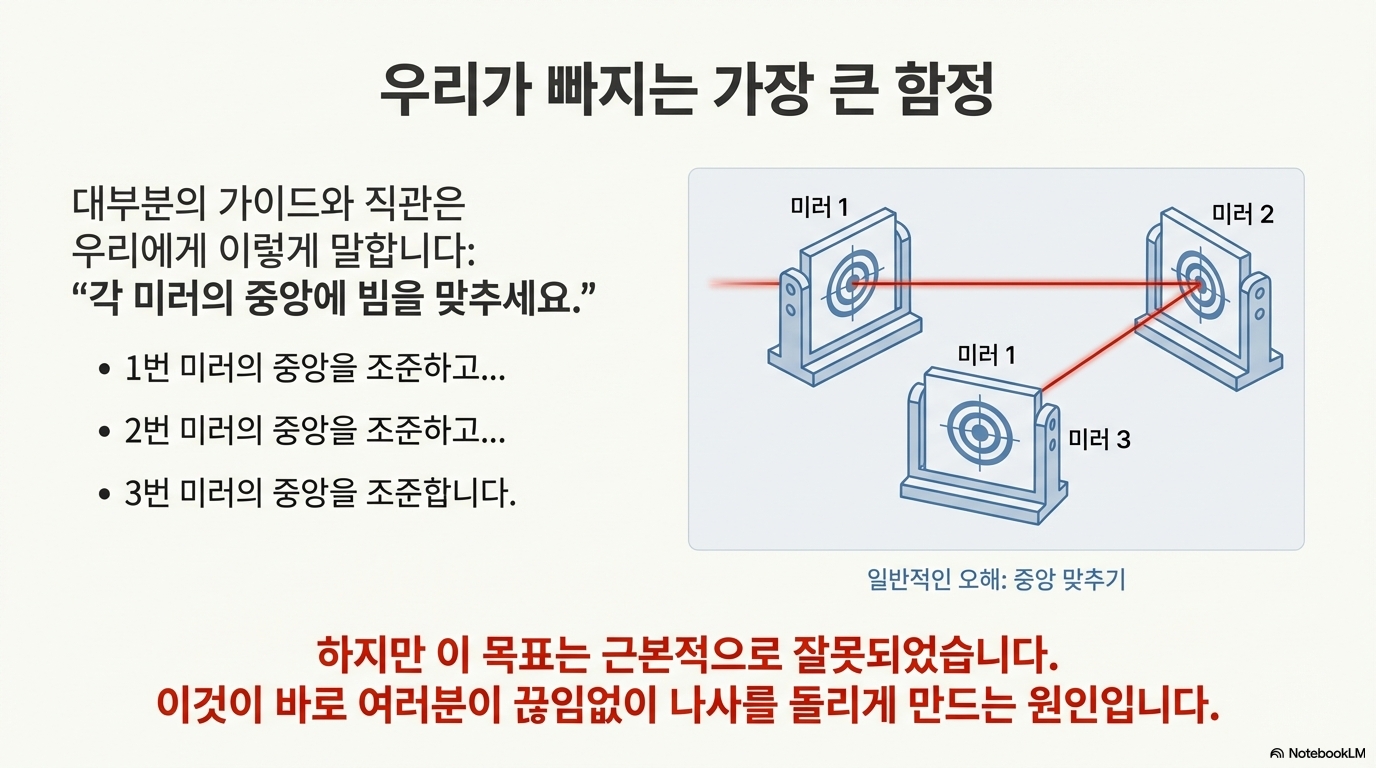

이것이 바로 게임 체인저입니다. 조정 나사로 빔을 거울 중앙으로 '조종'하려고 시도하는 순간, 당신이 그토록 힘들게 맞춰놓은 평행 상태는 완전히 무너지고 맙니다.
네 번째 진실: 당신의 잘못이 아니다, 기계의 설계 문제일 수 있다
마지막으로 가장 충격적인 진실입니다. 대부분의 보급형 중국산 레이저 기계는 애초에 제대로 된 빔 정렬이 불가능하도록 설계되었습니다.

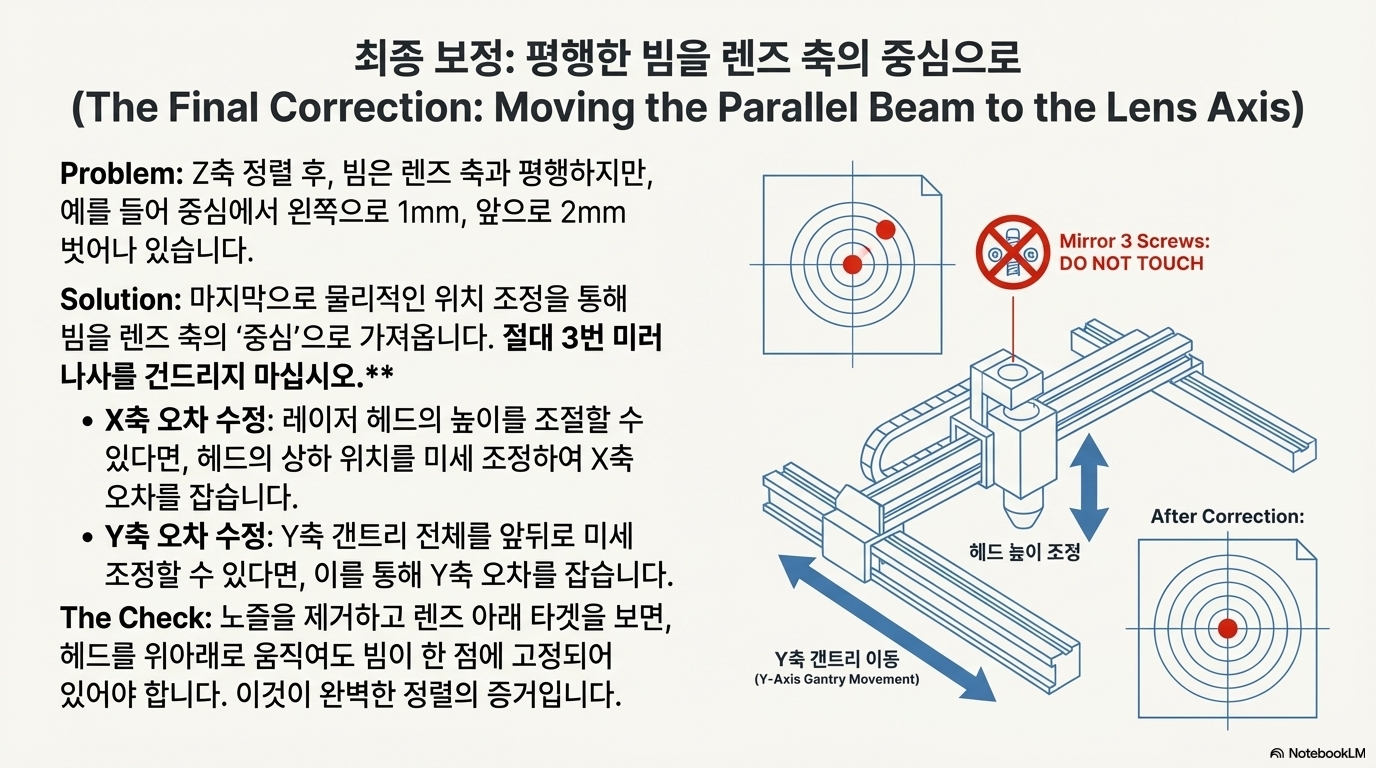

왜냐하면 바로 이전 단계에서 설명한 '2단계: 위치 잡기'에 필요한 기계적 조정 기능이 없기 때문입니다. 구체적으로 말해, Y축을 따라 첫 번째 거울 어셈블리 전체를 움직이거나, Z축(높이)에서 헤드 어셈블리 전체를 조정할 수 있는 메커니즘이 빠져 있는 경우가 대부분입니다.
"여러분은 아마 여러분의 기계가, 제가 좀 거칠게 표현하자면, 설정하기가 '정말 지랄 맞다'고 느끼실 겁니다. 하지만 이제 여러분은 원리를 이해했으니, 제가 보여드린 몇 가지 문제를 해결하기 위해 기계를 개조하고 싶어질 수도 있습니다."
이 사실은 여러분에게 큰 위안을 줍니다. 수많은 실패가 당신의 기술 부족 때문이 아니라 기계의 설계적 한계 때문일 수 있다는 것을 알려주기 때문입니다. 이제 여러분은 진정한 완벽함을 위해 기계 개조를 고려해야 할 수도 있다는 지식을 갖게 되었습니다. 이것은 수년 전 이 문제를 발견하고 자신의 기계를 직접 개조해온 전문가의 경험에서 나온 통찰입니다.
결론: 원리를 이해하고, 새로운 관점으로 접근하기
오늘 우리는 빔 정렬에 대한 네 가지 핵심 진실을 확인했습니다. 레이저 튜브의 직진성은 신화에 불과하며, 인내심을 갖고 반복하는 것이 핵심입니다. 또한 정렬은 '평행 맞추기'와 '위치 잡기'라는 두 단계의 과정이며, 가장 큰 문제는 종종 기계 자체의 설계에 있다는 것을 알게 되었습니다.
빔 정렬의 진짜 원리를 이해한 지금, 당신은 이 작업을 어떻게 다르게 접근하시겠습니까? 어쩌면 당신의 기계에 가하는 간단한 개조 하나가 완벽한 결과물을 얻는 마지막 열쇠가 될지도 모릅니다.
