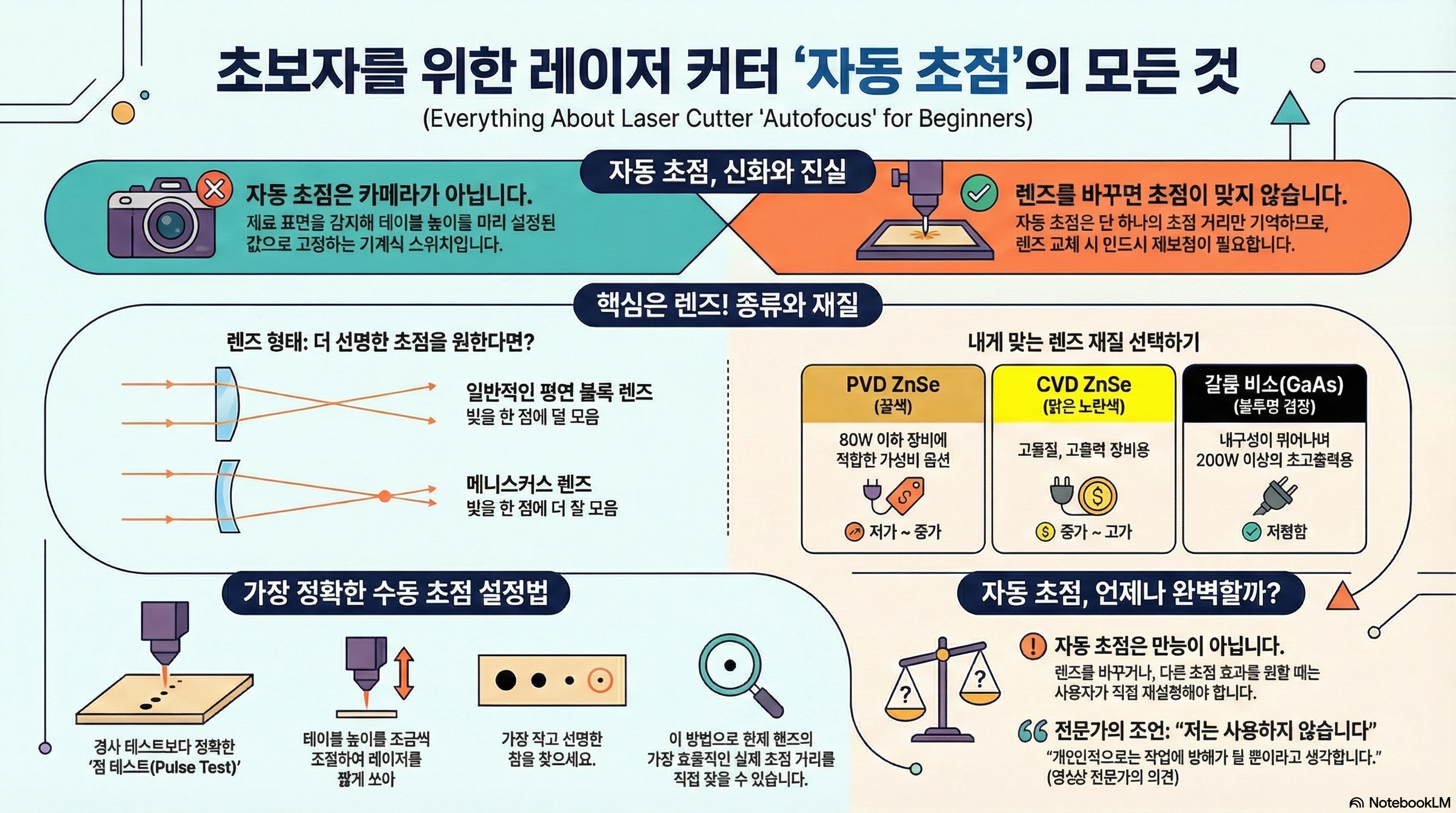

레이저 커터의 '자동 초점', 당신이 몰랐던 5가지 충격적인 진실
새로운 레이저 기계를 구매하려는 분들에게 '자동 초점(Autofocus)' 기능은 마치 마법처럼 들립니다. 복잡하고 까다로운 초점 맞추기 과정을 버튼 하나로 해결해 준다니, 이보다 더 매력적인 기능이 있을까요? 많은 판매 업체들이 이 기능을 내세워 레이저 기술에 익숙하지 않은 신규 사용자들을 유혹하는 이유입니다.
하지만 이 글은 단순한 기능 설명서가 아닙니다. 수많은 시행착오를 거친 전문가가 판매업체는 절대 말해주지 않는 '자동 초점'의 진짜 얼굴을 보여주는 내부자 가이드입니다. 화려한 마케팅 문구 뒤에 숨겨진 현실은 생각보다 훨씬 복잡하고, 때로는 비직관적이기까지 합니다. 이제부터 당신이 '자동 초점'에 대해 전혀 몰랐을 충격적인 진실 5가지를 파헤쳐 보겠습니다.
--------------------------------------------------------------------------------
1. '자동 초점'은 사실 자동이 아니다: 단순한 기계식 스위치일 뿐
'자동 초점'이라는 말에서 우리는 카메라처럼 렌즈가 스스로 움직이며 최적의 초점을 찾아내는 지능적인 시스템을 떠올립니다. 하지만 레이저 기계에 장착된 대부분의 자동 초점 장치는 그런 것과는 거리가 멉니다.

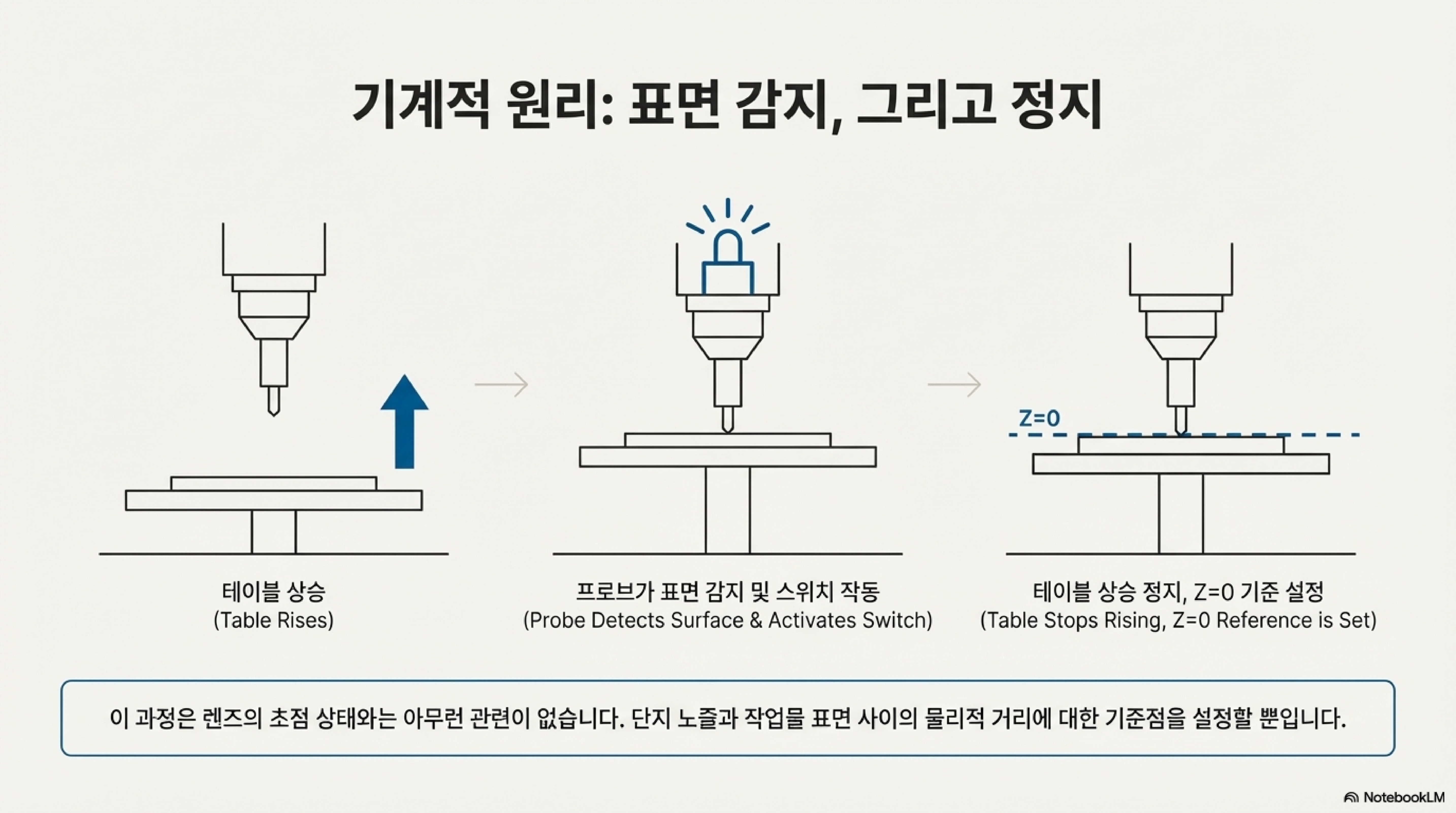

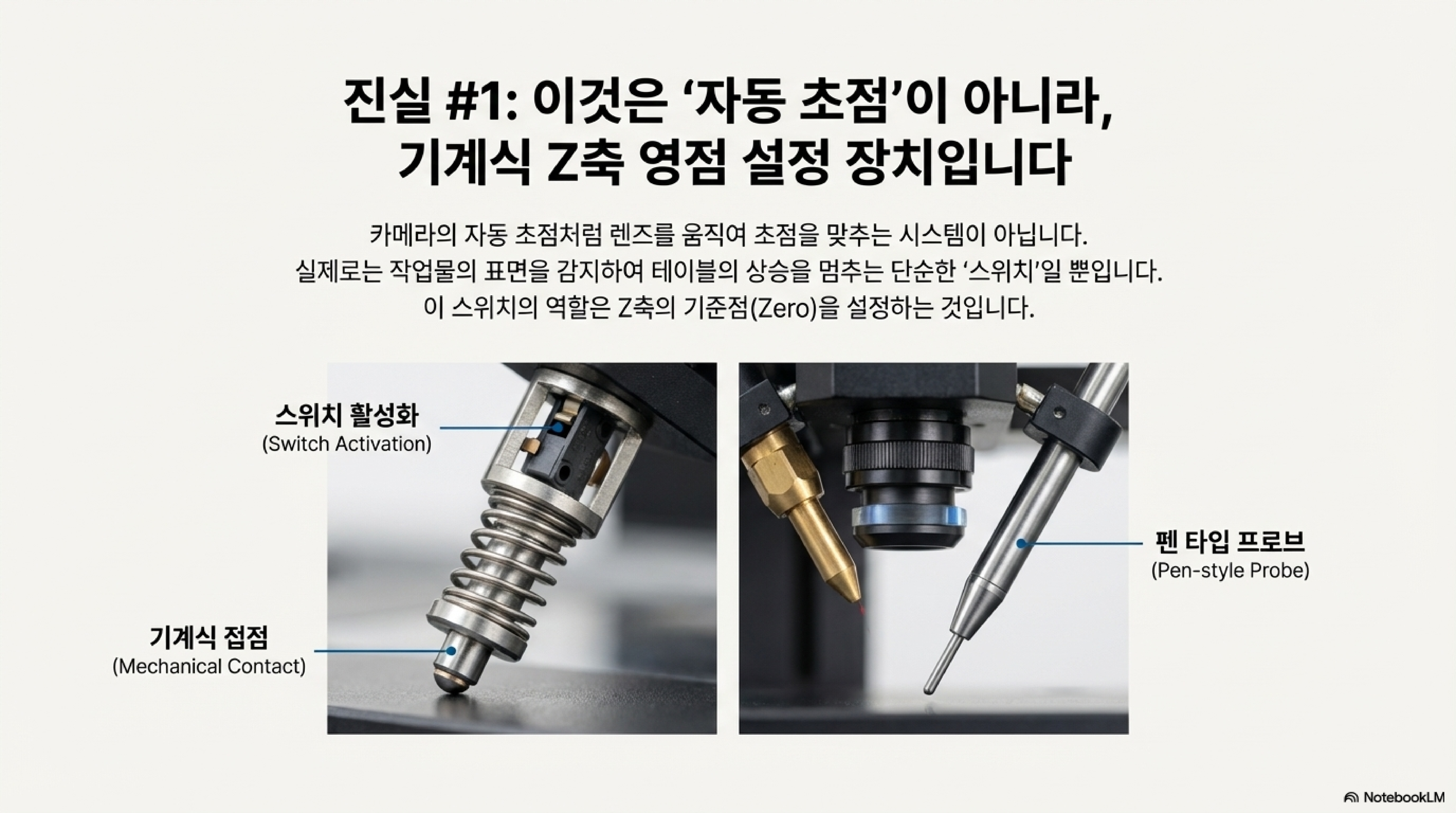

실체는 훨씬 단순합니다. 이 장치는 재료의 표면에 물리적으로 접촉하여 모터로 움직이는 작업대의 상승을 멈추게 하는 '기계식 스위치' 또는 '펜(pen)'에 가깝습니다. 즉, 렌즈가 초점을 맞추는 것이 아니라, 작업대의 높이를 미리 설정된 값으로 고정시켜 주는 '테이블 높이 설정 장치'인 셈입니다. 이러한 한계와 번거로움 때문에 많은 숙련된 사용자들은 이 장치를 아예 제거해 버리기도 합니다. 숙련된 사용자는 이 장치를 제거하고, 직접 작업대를 올려 재료 표면에 닿게 한 뒤 Z=0으로 설정하는 수동 방식을 선호합니다. 이는 번거로운 장치 없이도 동일한 결과를 얻으면서 더 완벽한 제어권을 갖게 해줍니다.
"기계를 사고 얼마 지나지 않아 저는 그것을 떼어냈습니다. 개인적으로 그저 골칫거리라고 생각하기 때문입니다."
2. 교과서의 렌즈 이론은 레이저에겐 '쓰레기'다

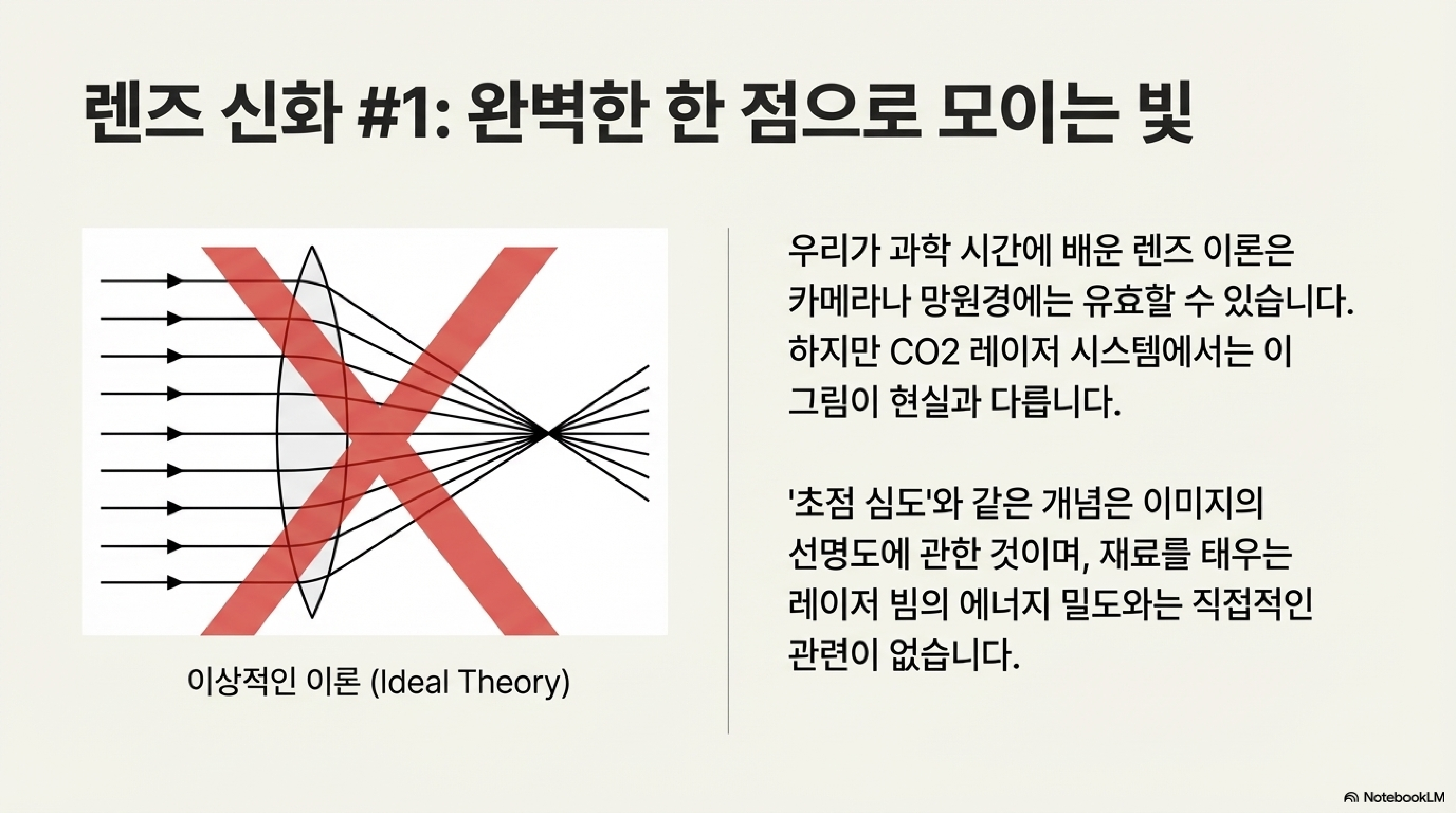

우리는 학창 시절 과학 시간에 빛이 렌즈를 통과해 완벽한 하나의 초점으로 모이는 그림을 본 기억이 있습니다. 많은 렌즈 관련 자료들도 이런 고전적인 다이어그램을 사용합니다. 하지만 CO2 레이저의 세계에서 이 이론은 통하지 않습니다.
전문가의 말을 빌리자면, 이 고전적인 렌즈 이론은 레이저에 관한 한 '쓰레기(rubbish)'에 가깝습니다. 특히 초점 거리 주변에 어느 정도의 '허용 오차(tolerance)'가 있다는 개념은 카메라 기술에서 파생된 것으로, 재료를 태우고 절단하기 위해 정밀한 에너지 전달이 필수적인 레이저 커팅에는 전혀 적용되지 않습니다. 카메라의 초점이 약간 흐려지는 것과 레이저의 에너지가 분산되는 것은 차원이 다른 문제입니다.
"이 그림에 있는 모든 것은 레이저에 관한 한 쓰레기입니다. 망원경, 카메라, 프로젝터 같은 데는 괜찮은 이론일지 몰라도, 레이저에는 전혀 들어맞지 않습니다."
3. 완벽한 레이저 렌즈는 존재하지 않으며, 비싼 렌즈도 해결책이 아니다

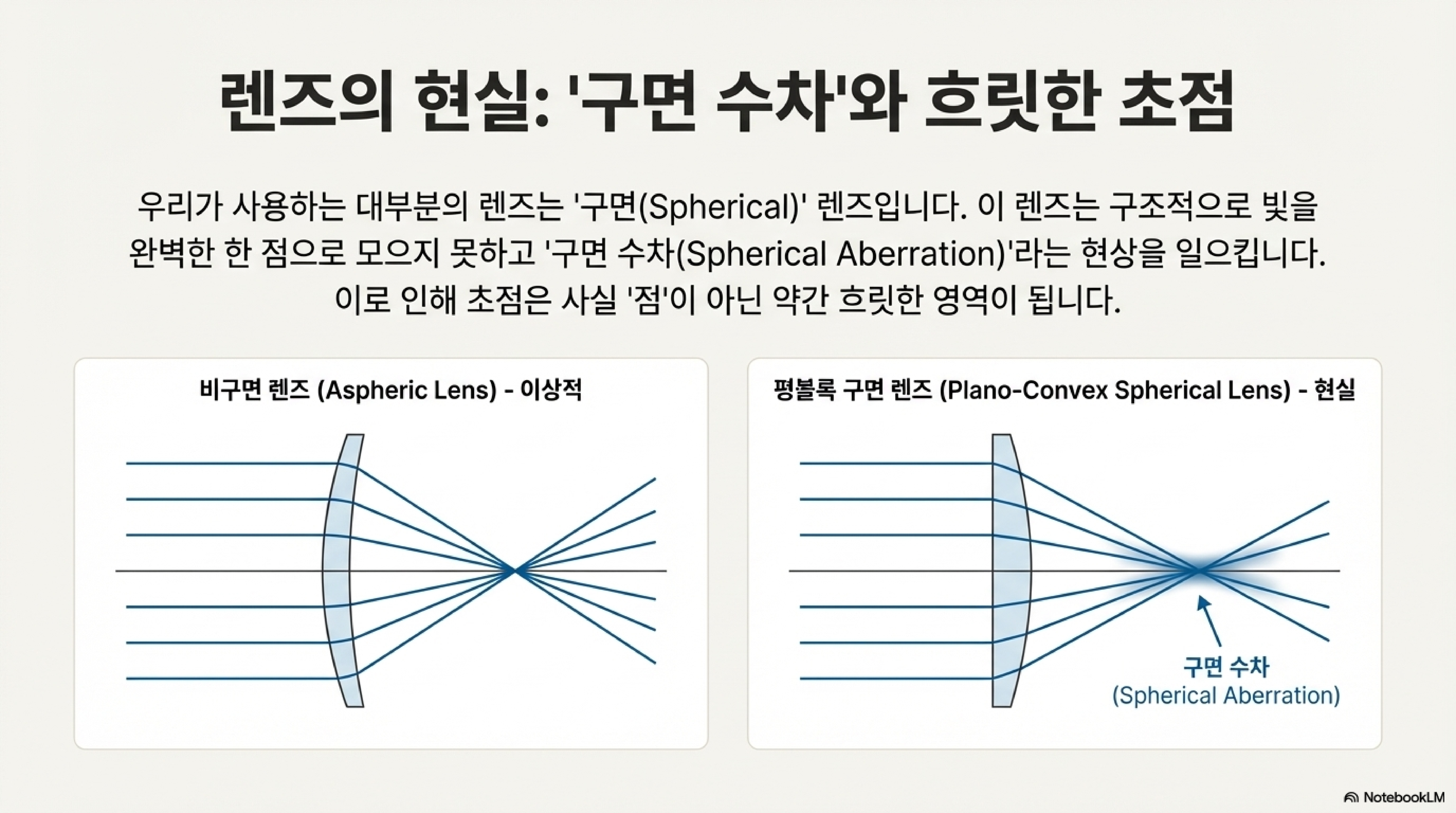

왜 고전적인 렌즈 이론이 레이저에 적용되지 않을까요? 그 이유는 우리가 사용하는 렌즈의 종류에 있습니다. 이론적으로 빛을 완벽한 한 점으로 모을 수 있는 이상적인 렌즈는 '비구면(aspheric)' 렌즈입니다. 하지만 안타깝게도 우리가 레이저 기계용으로 구매할 수 있는 렌즈는 대부분 '구면(spheric)' 렌즈입니다.
구면 렌즈는 기하학적 특성상 '구면 수차(spherical aberration)'라는 고유한 광학적 한계를 가집니다. 이 때문에 빛이 완벽한 한 점이 아닌, '흐릿한 초점(fuzzy Focus point)'을 형성하게 됩니다. 하지만 여기서 실망하긴 이릅니다. 엔지니어들은 구면 렌즈의 한계 내에서 비구면 렌즈의 성능을 흉내 내는 비용 효율적인 '꼼수'를 찾아냈습니다. 바로 '메니스커스(meniscus)' 렌즈입니다. 이 렌즈는 평평한 면에 오목한 2차 곡면을 추가하여 구면 수차로 인한 초점 흐림의 약 95%를 제거합니다. 즉, 우리는 완벽한 렌즈를 가질 순 없지만, 거의 완벽에 가까운 성능을 내는 현실적인 대안을 선택할 수 있다는 의미입니다. 여기서 가장 중요한 사실은 이것이 제조 품질의 문제가 아니라 광학 물리학의 근본적인 한계라는 점입니다. 따라서 아무리 '매우 비싼' 렌즈에 돈을 쓴다 해도 이 구면 수차 문제를 완전히 없앨 수는 없습니다.
4. 진짜 '자동 초점'은 숨겨진 '비밀번호'를 알아야 설정 가능하다

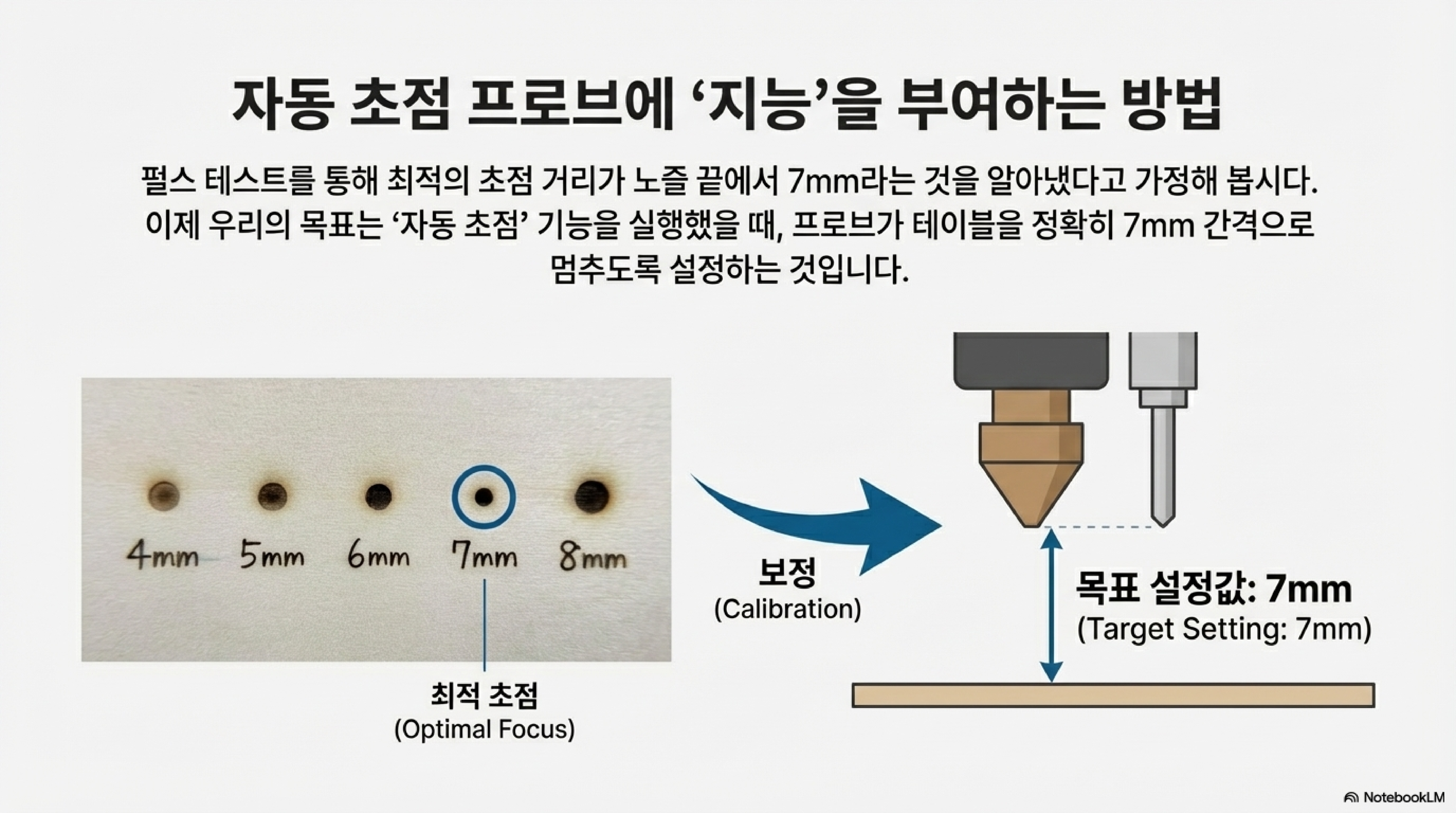

자동 초점 장치는 마법처럼 특정 렌즈의 정확한 초점 거리를 스스로 알아내지 못합니다. 사용자가 직접 수동으로 그 값을 보정(calibration)해주어야만 제대로 작동합니다. 그리고 이 과정은 기계의 숨겨진 설정 메뉴에서 이루어집니다.

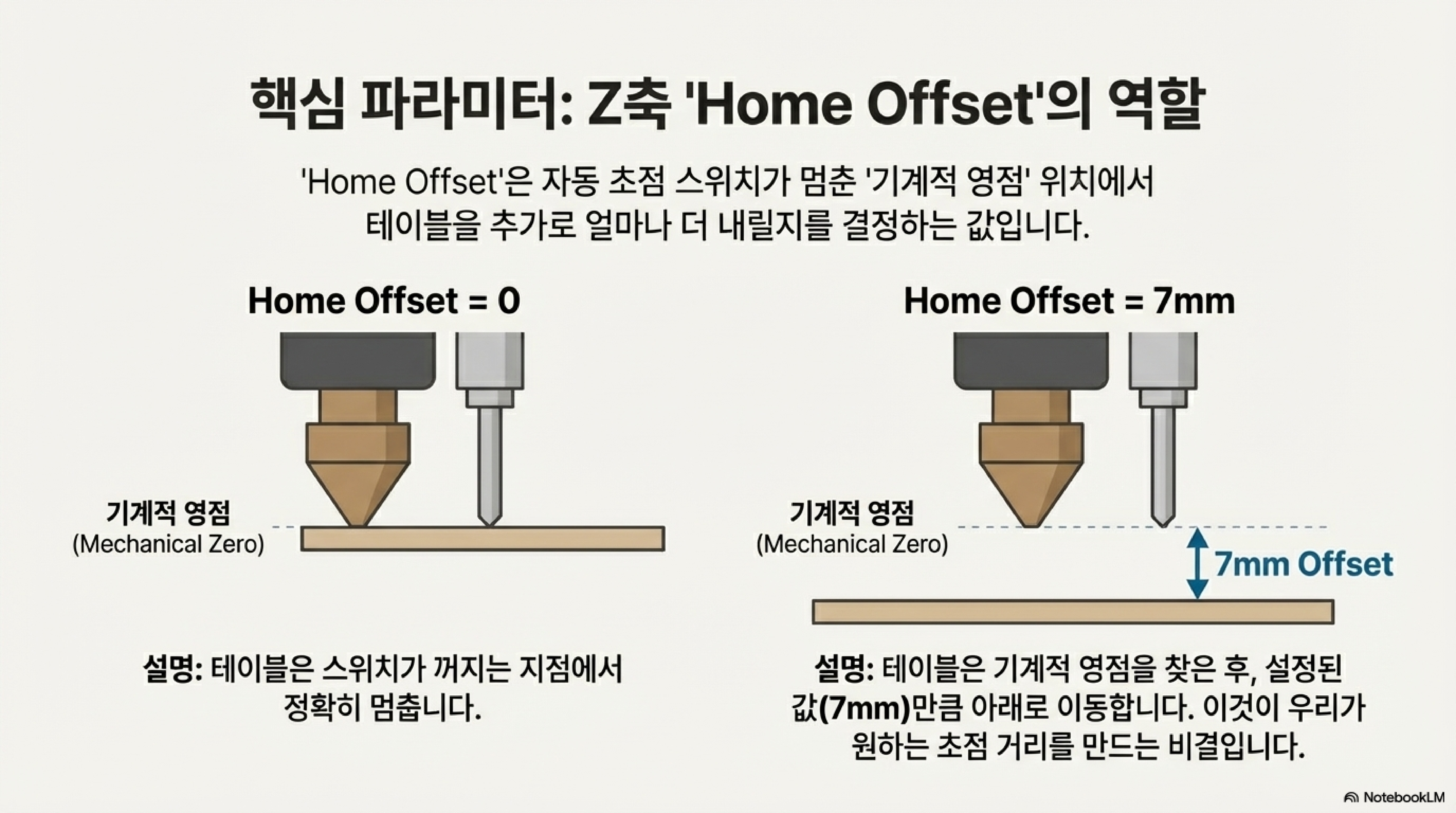

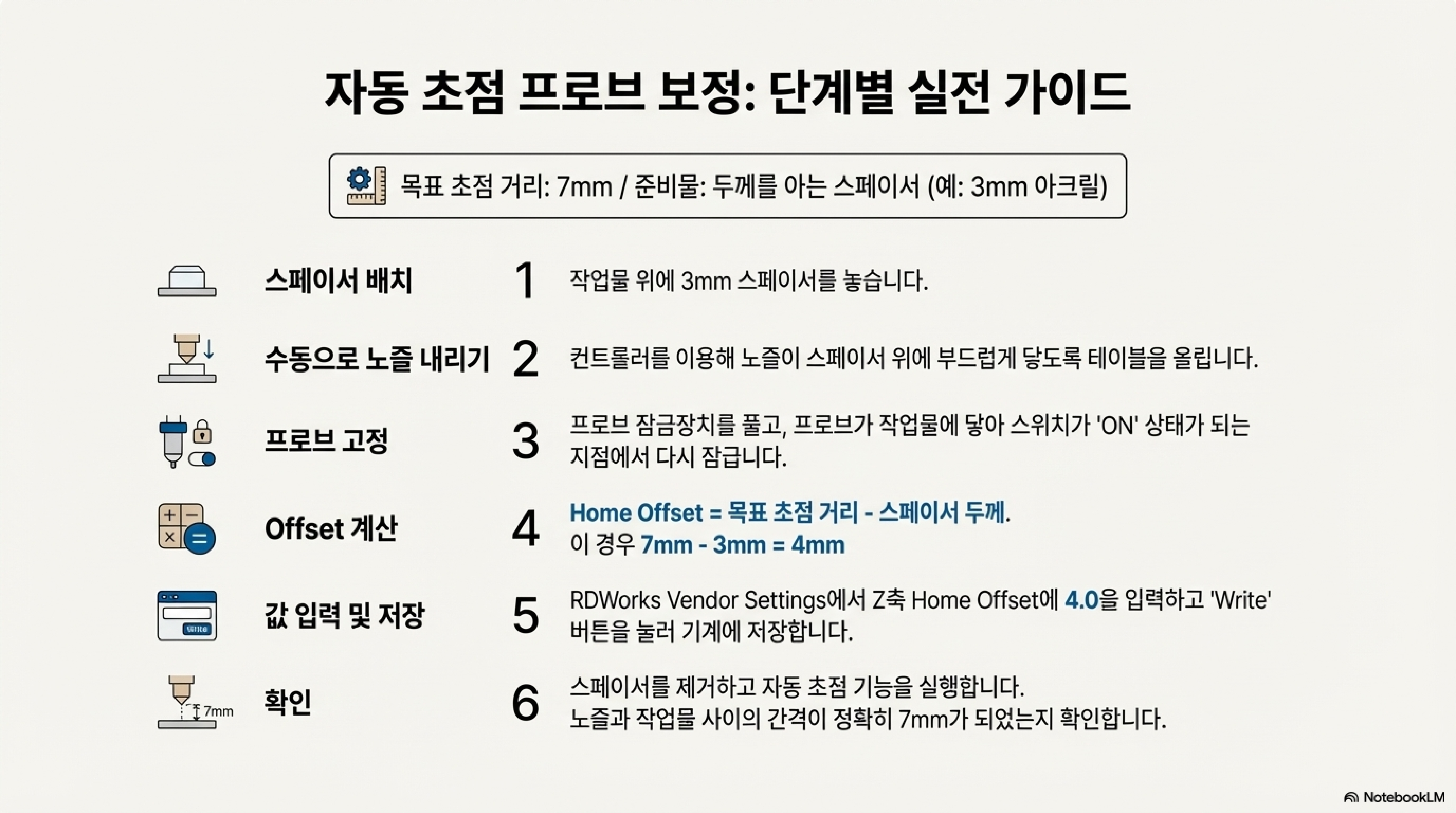

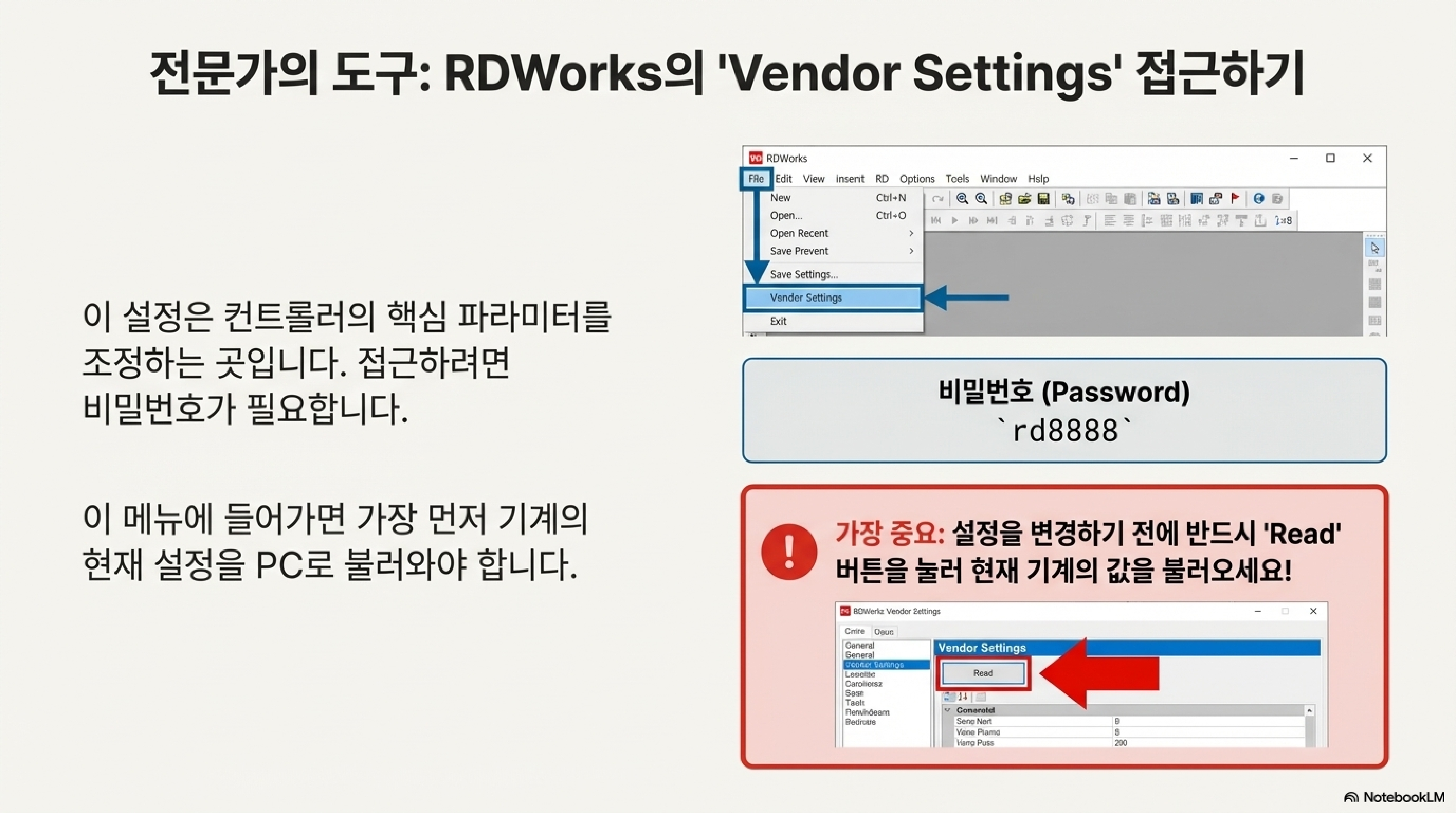

이 설정을 위해서는 '공급업체 설정(vendor settings)' 메뉴에 들어가야 하는데, 여기에는 rd8888이라는 '비밀번호'가 필요합니다. 이 메뉴에 들어가면 '홈 오프셋(home offset)'이라는 중요한 값을 설정할 수 있습니다. 이 값의 유일한 목적은 스위치의 물리적 접촉 지점과 렌즈의 이상적인 초점 지점 사이의 간극을 메우는 것입니다. 예를 들어, 이상적인 초점 간격이 7mm인데, 기계식 스위치는 노즐 끝에서 1.5mm 떨어진 지점에서 작동한다고 가정해 봅시다. 이 경우, 우리는 홈 오프셋 값을 5.5mm (7mm - 1.5mm)로 설정해야 합니다. 그래야 기계가 스위치 접촉 후 테이블을 정확히 5.5mm 더 내려 완벽한 7mm 초점 거리를 맞출 수 있습니다. '자동'이라는 이름이 무색하게도, 가장 핵심적인 설정은 숨겨진 메뉴에서 수동으로, 그것도 기술적인 이해를 바탕으로 이루어져야 하는 아이러니한 상황입니다.
5. 렌즈의 놀라운 비밀: 불투명한 소재와 의외의 청소 도구

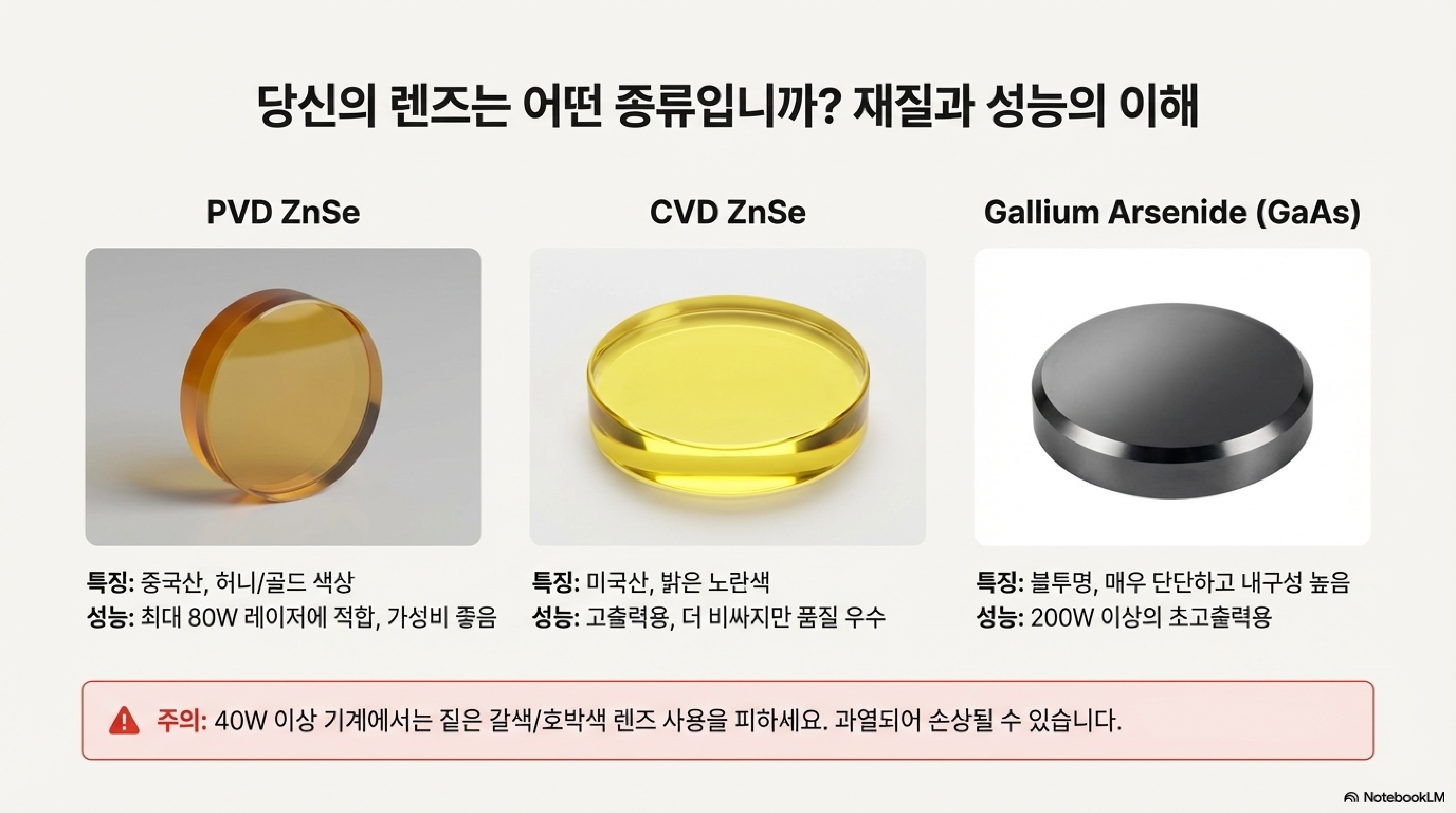

레이저 렌즈는 우리가 상상하지 못했던 놀라운 비밀들을 품고 있습니다. 첫 번째는 '갈륨 비소(Gallium Arsenide, GaAs)'라는 소재입니다. 우리 눈에는 검고 불투명하게 보이지만, CO2 레이저 빔의 파장인 10.6마이크론의 빛에게는 완벽하게 투명한 유리창과 같습니다.
하지만 대부분의 사용자가 접하게 될 '셀렌화 아연(Zinc Selenide, ZnSe)' 렌즈에는 훨씬 더 중요하고 실용적인 비밀이 숨어 있습니다. 모든 ZnSe 렌즈가 똑같이 만들어지지 않으며, 어떤 것을 선택하느냐에 따라 기계의 성능과 안전이 좌우될 수 있습니다.
- 절대 피해야 할 렌즈: 짙은 갈색이나 호박색을 띠는 렌즈는 반드시 피해야 합니다. 이 렌즈들은 K40과 같은 저출력 기계에나 적합하며, 40W 이상의 출력에서는 열을 흡수하여 성능이 저하되거나 심지어 깨질 수도 있습니다.
- 가성비 좋은 선택: 약간의 꿀 색깔을 띠는 PVD(물리 기상 증착) 방식의 중국산 렌즈는 최대 80W의 취미용 기계에 매우 비용 효율적이고 훌륭한 선택입니다. 밝은 노란색의 고급 CVD(화학 기상 증착) 렌즈보다 저렴하지만 성능은 충분합니다.
렌즈 청소법에도 중요한 비밀이 있습니다. 렌즈 소재 자체는 유독성이지만, 표면 코팅 덕분에 조심스럽게 다루면 안전합니다. 이소프로필 알코올로 렌즈를 닦으면 알코올이 증발하면서 희미한 막이나 줄무늬가 남을 수 있습니다. 마지막 단계는 바로 이 얼룩을 제거하는 것입니다. 이때 절대로 키친타월을 사용해서는 안 됩니다. 키친타월에는 렌즈 코팅을 긁을 수 있는 연마재가 포함되어 있기 때문입니다.
"대안은 화장지, 부드러운 화장지일 겁니다. 당신의 엉덩이에 사용해도 좋을 정도라면, 이 렌즈에도 충분히 좋습니다."
--------------------------------------------------------------------------------
결론
'자동 초점'은 모든 것을 해결해 주는 마법 지팡이가 아닙니다. 그것은 다른 모든 도구와 마찬가지로, 효과적으로 사용하기 위해 지식과 이해가 필요한 하나의 장치일 뿐입니다. 진정한 전문성은 마케팅 용어에 의존하는 것이 아니라, 그 이면에 숨겨진 작동 원리를 이해하고, 내 기계에 맞는 렌즈를 선택하며, 올바른 유지보수 방법을 아는 데서 나옵니다.
결국 우리에게 필요한 것은 모든 것을 대신해주는 '자동' 기능일까요, 아니면 도구를 완벽히 이해하고 제어할 수 있는 '지식'일까요? 이 질문에 대한 답은 여러분의 작업대 위에서 찾아질 것입니다.
