모든 CO2 레이저 사용자가 알아야 할 고전압 파워 서플라이에 대한 5가지 놀라운 진실
머리말 (Introduction)

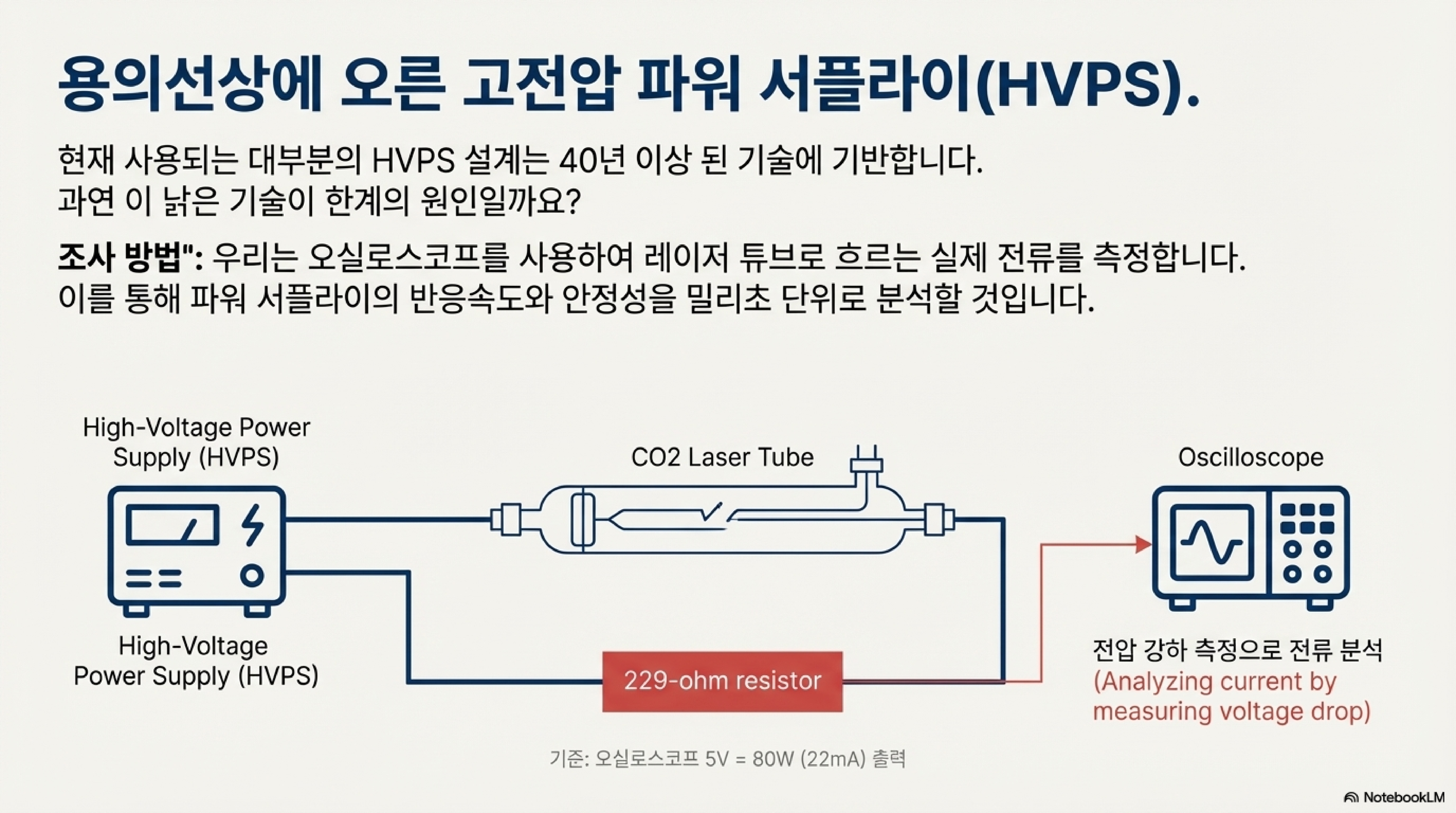

CO2 레이저로 사진을 각인할 때, 속도를 올리다 보면 어느 순간 한계에 부딪히는 경험을 해보셨을 겁니다. 특히 200mm/s를 넘어서면 이미지가 흐릿해지거나 디테일이 뭉개지는 현상은 많은 사용자가 겪는 공통적인 문제입니다. 254 PPI(Pixels Per Inch) 해상도에서 이는 초당 2,000개의 점을 찍어내려는 시도와 같습니다. 우리는 보통 그 원인을 레이저 튜브의 성능이나 기계의 기계적 한계에서 찾으려고 합니다. 하지만 만약 진짜 범인이 우리가 거의 주목하지 않았던, 기계 한구석에 조용히 자리 잡은 '고전압 파워 서플라이(HVPS)'에 있다면 어떨까요? 이 글에서는 오실로스코프를 통해 파워 서플라이의 깊숙한 작동 방식을 분석하며 발견한, 여러분의 작업 효율과 결과물을 완전히 바꿔놓을 수 있는 5가지 놀라운 진실을 공유하고자 합니다.
--------------------------------------------------------------------------------
핵심 발견 (Key Findings Listicle)
1. '요동치는 야생마' 효과: 불안정함 속에 숨겨진 힘 (The 'Bucking Bronco' Effect: Hidden Power in Instability)

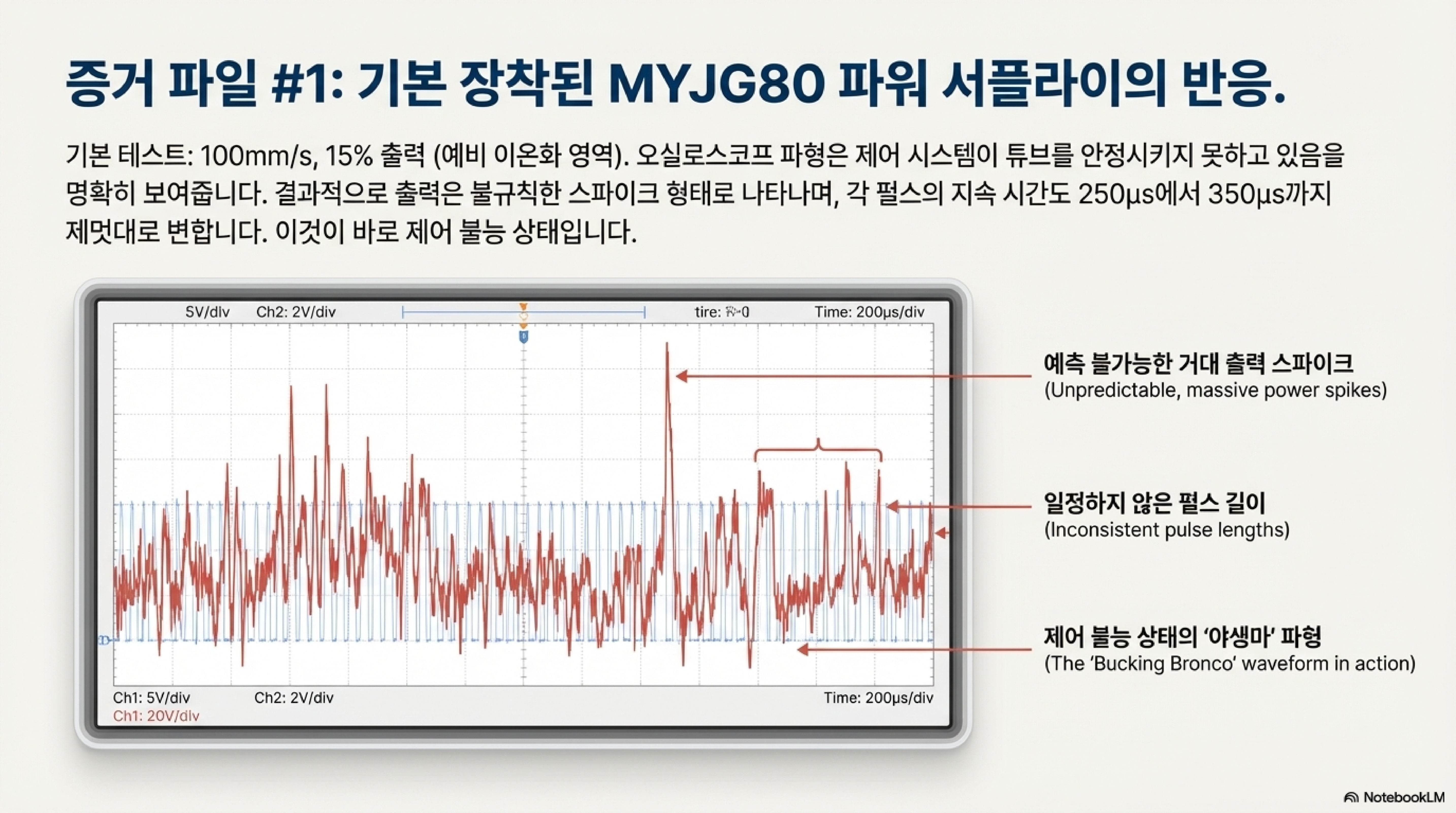

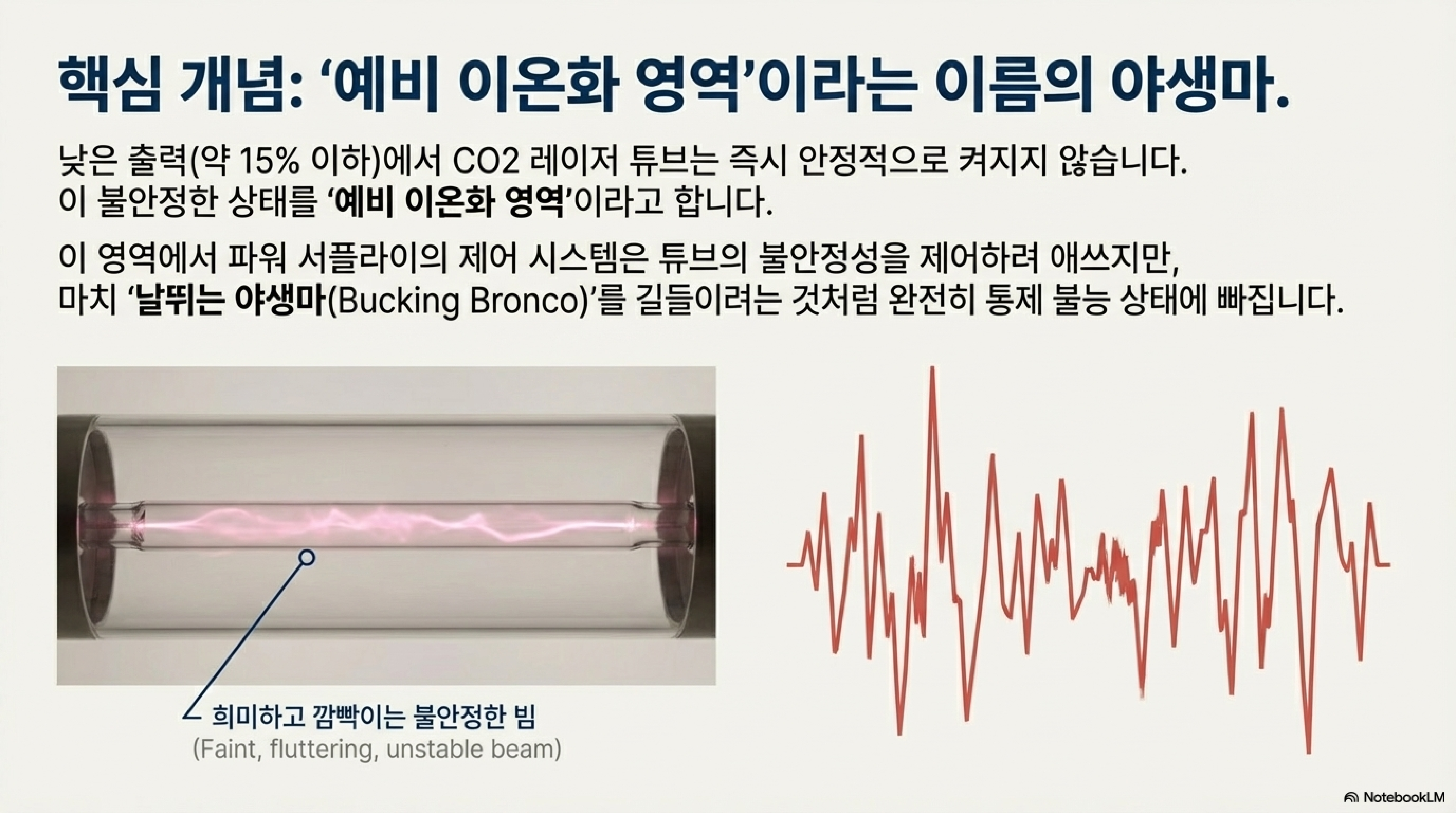

'사전 이온화(pre-ionization)'는 낮은 파워(예: 15% 이하)에서 레이저 튜브가 작동할 때 나타나는 독특한 현상입니다. 이 구간에서 레이저 빔은 완전히 안정된 상태로 켜지는 것이 아니라, 희미한 분홍색 빛을 띠며 눈에 띄게 "흔들리는(fluttery)" 극도로 불안정한 상태를 유지합니다. 이 현상은 마치 길들여지지 않은 야생마를 제어하려는 것과 같습니다.
이 상태는 마치 "요동치는 야생마를 길들이는 것"과 같습니다. 처음에는 완전히 통제 불능이죠.
놀랍게도 이 불안정함은 단순한 단점이 아닙니다. 오실로스코프 분석 결과, 이 '요동치는' 상태는 매우 짧은 순간에 강력한 에너지 스파이크를 만들어냅니다. 이 전압 스파이크는 튜브의 최대 정격 전류(22mA일 때 약 5V로 측정되도록 설정)에 해당하는 값의 거의 두 배인 10V에 육박하는 수준이었습니다. 이 짧고 강렬한 펄스는 주변을 태우지 않으면서도 재료를 순식간에 관통하는 특성을 가집니다. 덕분에 종이를 불태우지 않고 깨끗하게 자르거나, 섬세한 유리 각인을 할 때 오히려 매우 유용한 도구가 됩니다. 불안정함 속에 숨겨진 역설적인 힘인 셈입니다.
2. 속도의 비밀: 모든 파워 서플라이는 동등하지 않다 (The Secret to Speed: Not All Power Supplies Are Created Equal)

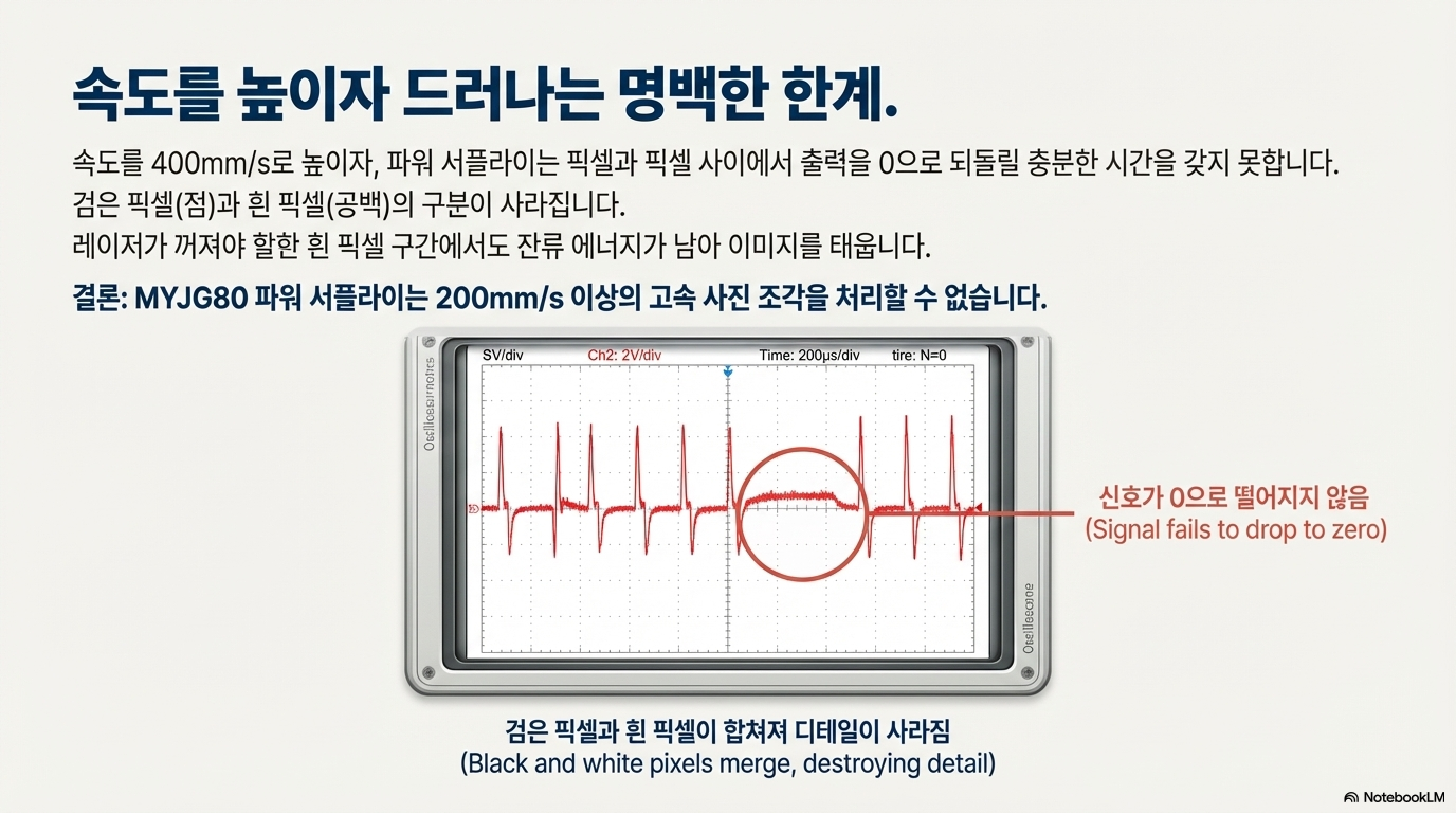

기존에 사용되던 myjg80 파워 서플라이는 사진 각인 시 약 200mm/s의 속도 한계를 명확히 보여주었습니다. 오실로스코프 파형을 보면, 속도를 그 이상으로 높일 경우 레이저를 켜야 하는 '검은 픽셀' 신호와 꺼야 하는 '흰 픽셀' 신호가 명확히 구분되지 않았습니다. 즉, 신호가 완전히 0으로 떨어질 시간을 갖지 못하고 다음 신호와 겹치면서 이미지가 전체적으로 번지고 흐릿해지는 결과로 이어진 것입니다.

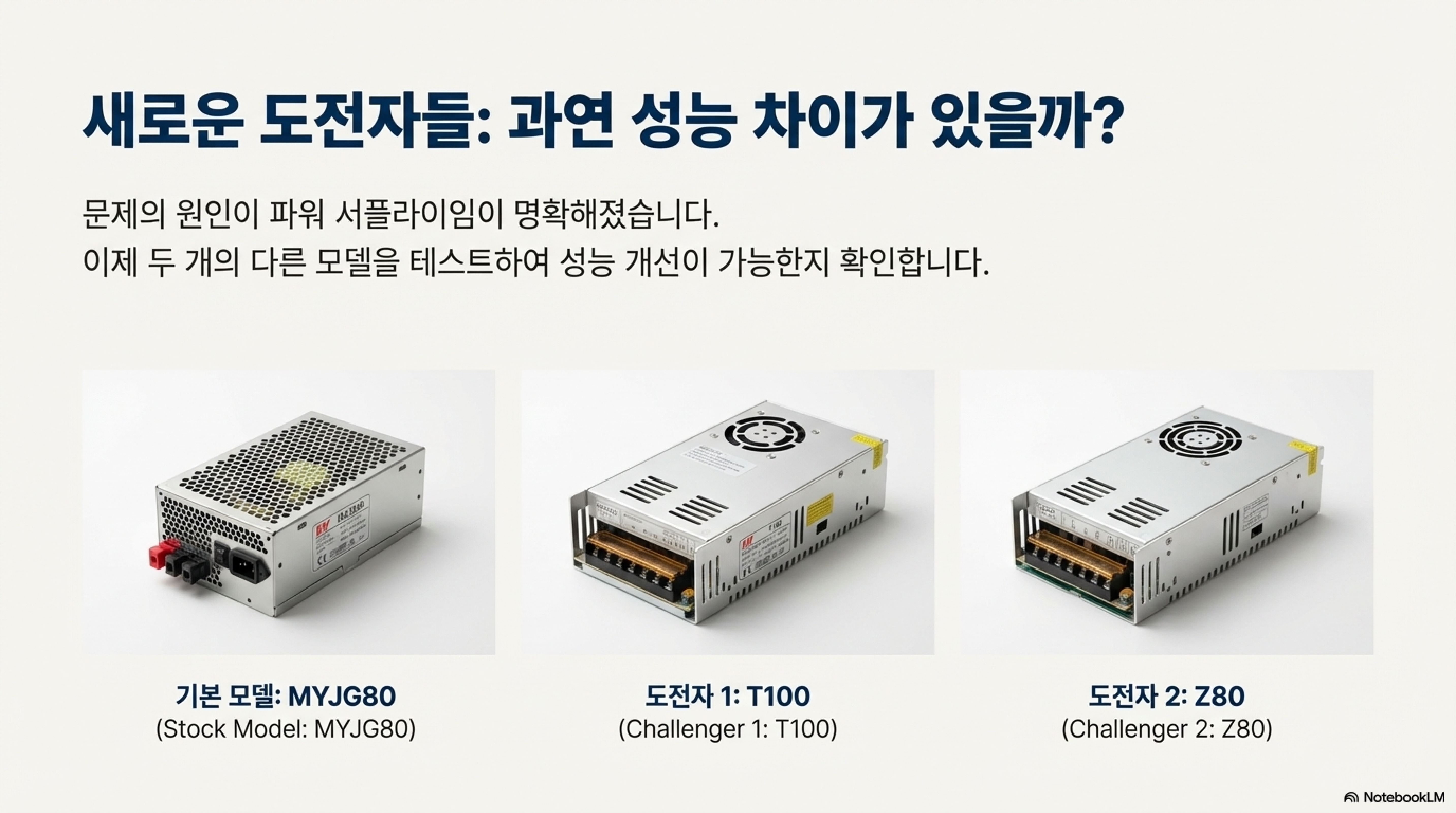

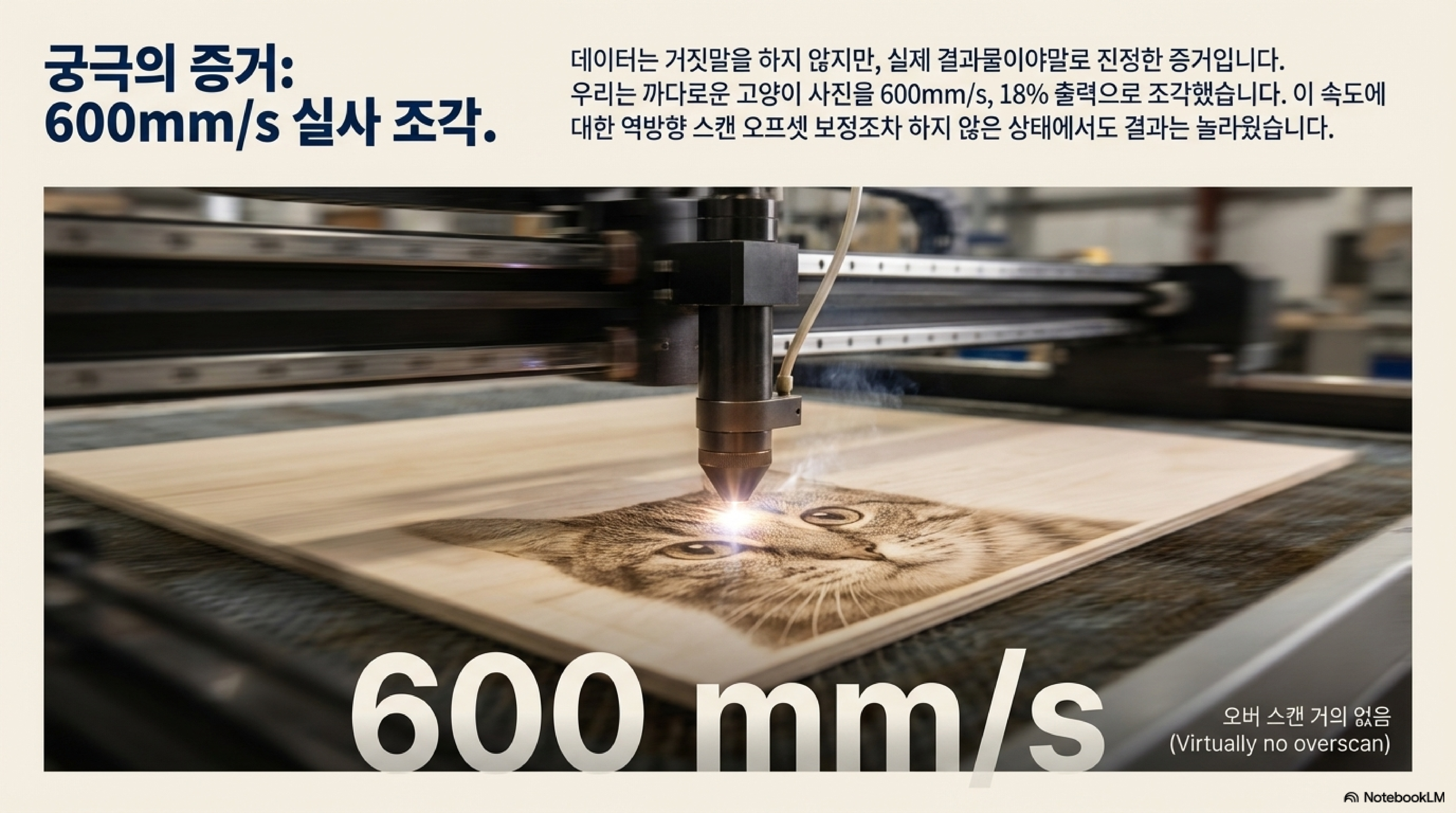

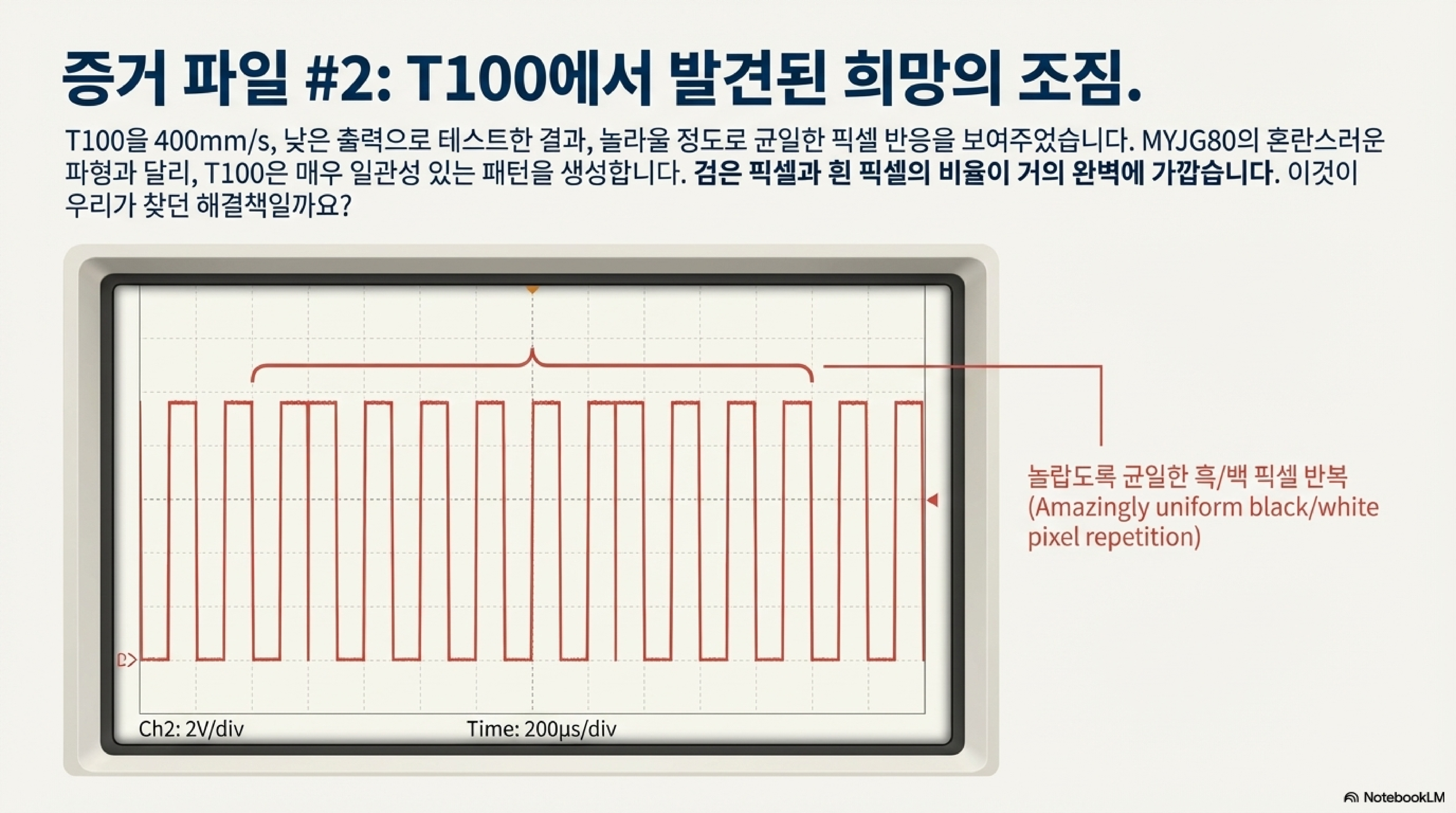

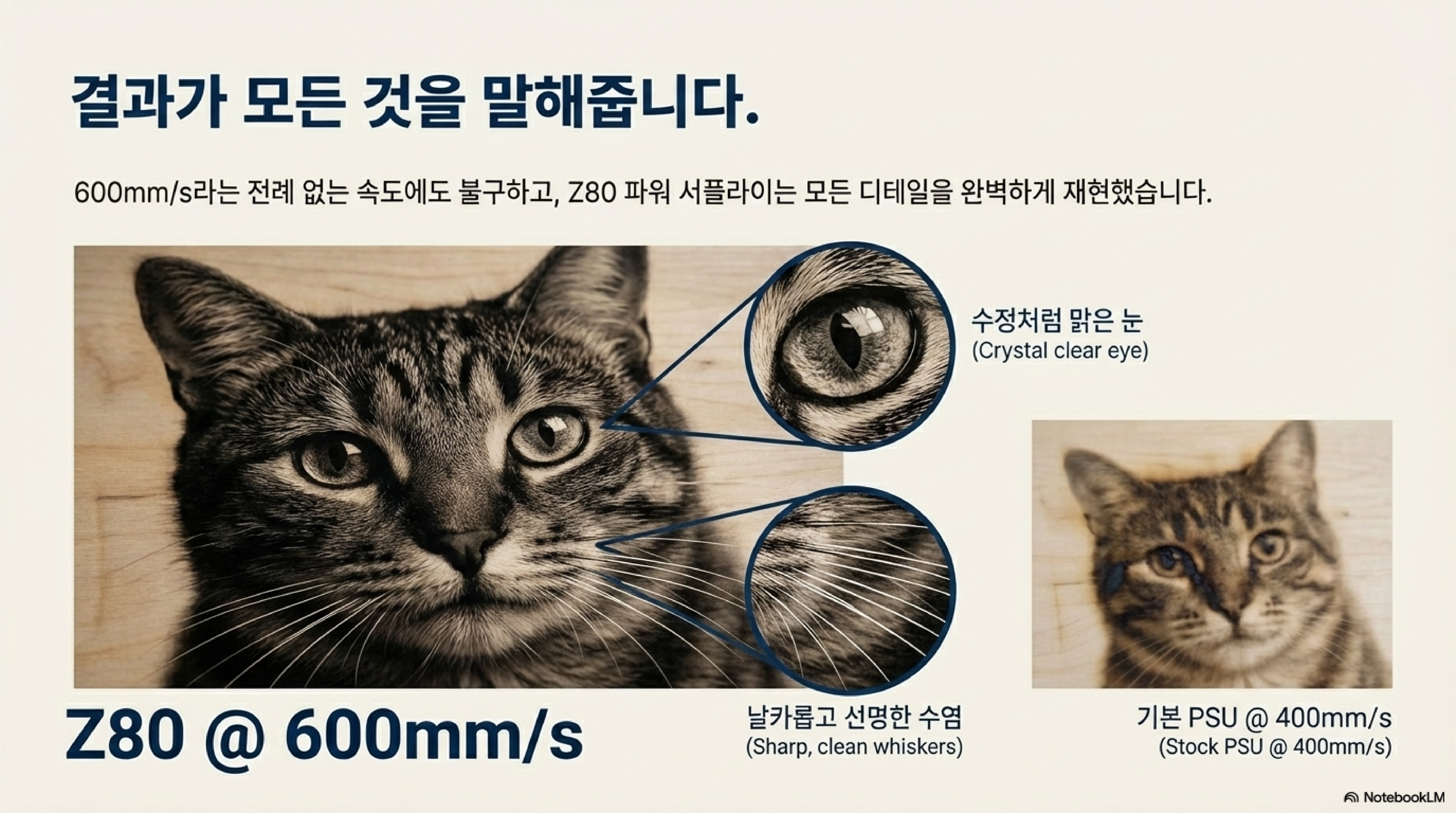

새로운 테스트는 파워 서플라이 간의 극적인 성능 차이를 드러냈습니다. T100 모델은 400mm/s라는 개선된 속도를 보여주었지만, 진짜 놀라운 결과는 z80 모델에서 나왔습니다. z80 파워 서플라이는 동일한 사진을 무려 3배나 빠른 600mm/s의 속도로 각인했음에도 불구하고, 결과물은 놀라울 정도로 선명하고 깨끗했습니다. 이는 단순히 속도가 빨라진 것을 넘어, 파워 서플라이의 응답 속도와 제어력이 실제 작업물의 품질에 얼마나 결정적인 영향을 미치는지를 보여주는 강력한 증거입니다.
3. 그레이스케일 각인의 함정: 빠른 반응은 불가능했다 (The Grayscale Engraving Trap: Instant Response is a Myth)
z80 파워 서플라이는 켜고 끄는 방식(디더링)의 사진 각인에서는 압도적인 성능을 보였지만, 픽셀마다 다른 파워 값을 요구하는 '그레이스케일' 또는 '3D 각인' 테스트에서는 의외의 한계를 드러냈습니다. 그리고 이 문제는 z80뿐만 아니라 테스트한 myjg80, T100을 포함한 모든 파워 서플라이에서 동일하게 나타났습니다.
오실로스코프 분석은 그 이유를 명확히 보여주었습니다. 컨트롤러가 PWM 신호를 통해 즉각적인 파워 변경(예: 고출력 → 저출력)을 요구해도, 튜브에 흐르는 실제 전류는 매우 느리게 반응했습니다. 목표 파워에 도달하기까지 약 4~5개의 픽셀이 지나갈 정도의 긴 '지연 현상'이 관찰된 것입니다. 이는 현재 시중에 나와 있는 CO2 레이저용 고전압 파워 서플라이 대부분이 가진 근본적인 설계상의 한계일 수 있음을 시사합니다. 섬세한 깊이 조절이 필수적인 3D 각인을 고려하는 사용자라면 반드시 알아야 할 중요한 정보입니다.
4. 레이저 튜브 수명의 숨은 암살자 (The Hidden Killer of Laser Tubes)
우리는 흔히 레이저 튜브의 수명이 다하는 것을 단순히 시간이 지나면서 가스가 소모되기 때문이라고 생각합니다. 하지만 분석 과정에서 튜브 수명을 단축시키는 더 근본적인 원인에 대한 독창적인 이론을 발견했습니다.
문제의 핵심은 레이저 빔이 켜지는 매 순간 발생하는 '사전 이온화' 스파이크에 있습니다. 오실로스코프 측정 결과, 이 순간적인 스파이크는 튜브의 최대 정격 전류(예: 22mA)를 훨씬 초과하는 엄청난 과전류를 발생시켰습니다. 고해상도 사진 각인 작업이 진행되는 동안, 이 과전류 충격은 수백만 번 반복됩니다. 이 지속적인 충격이 튜브 내부의 CO2 가스를 점진적으로 분해하고, 가스의 재결합을 돕는 촉매(튜브 내벽의 얇은 금 코팅 등)를 서서히 손상시켜 결국 튜브의 성능을 저하시키는 주된 원인이라는 것이 이 이론의 골자입니다.
5. 진짜 성능의 척도: 사전 이온화 영역의 '제어력' (The Real Performance Metric: 'Control' of the Pre-ionization Zone)

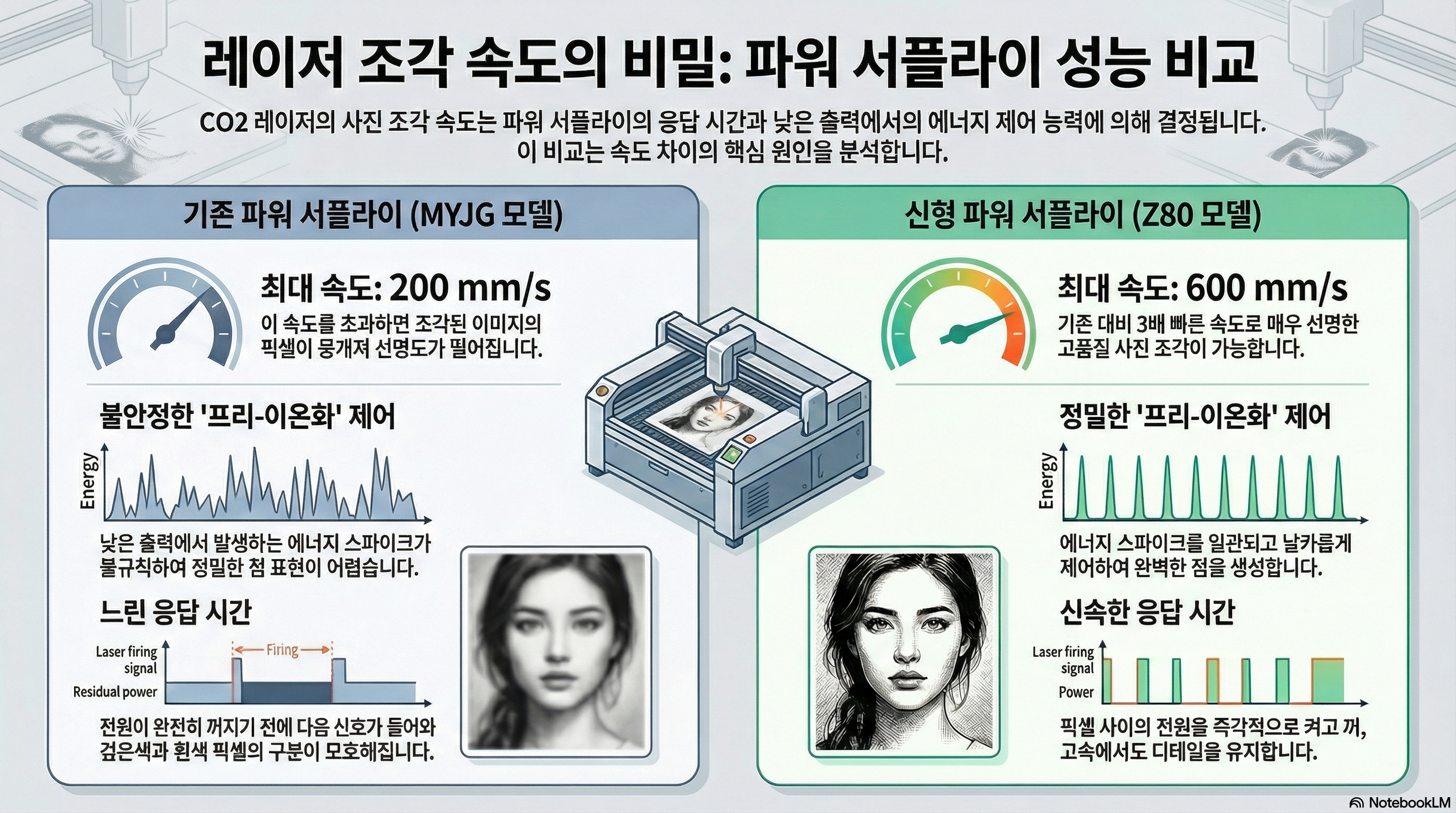

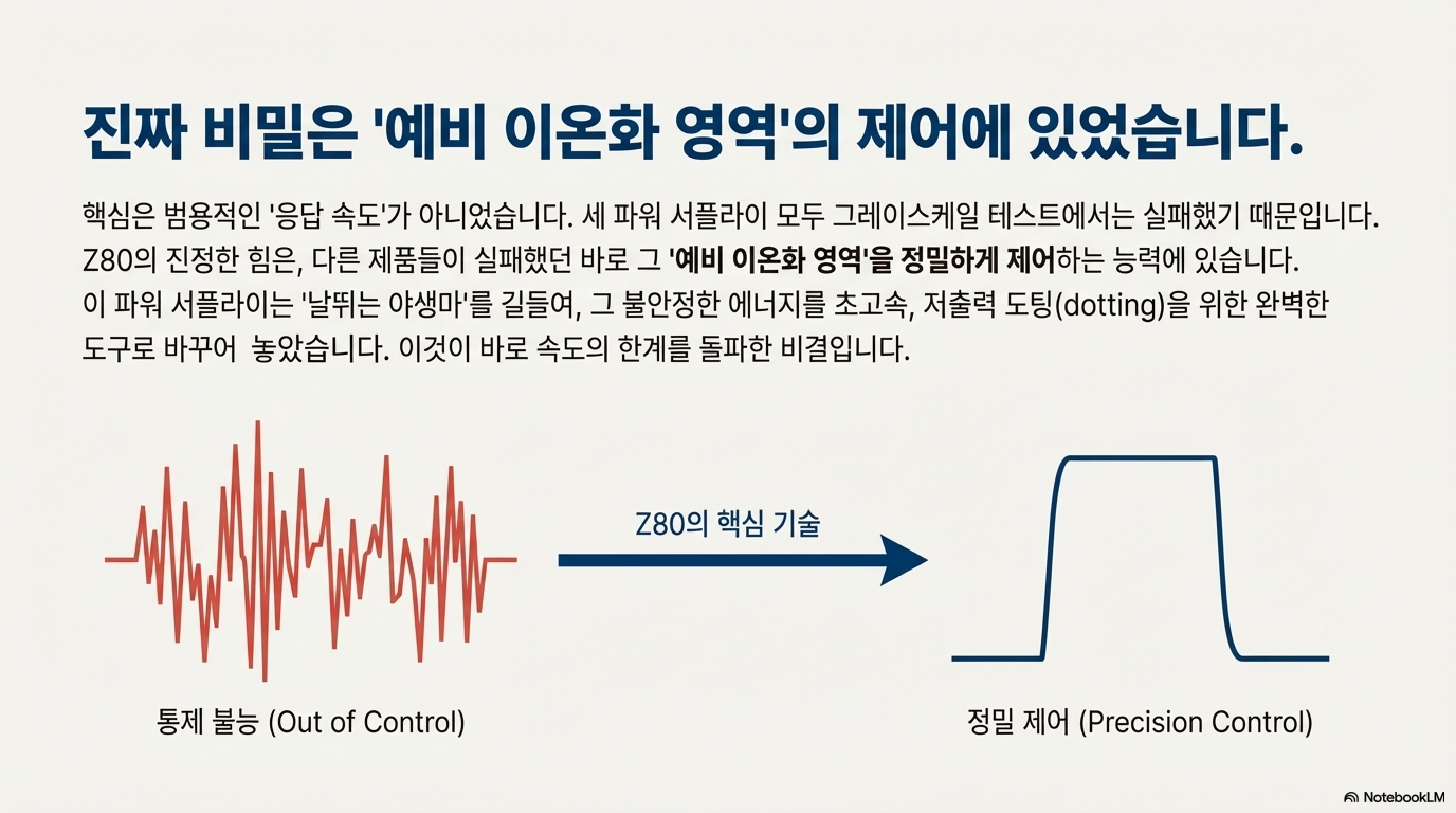

z80 파워 서플라이가 다른 모델(myjg80, T100)보다 뛰어난 진짜 이유는 단순히 최대 속도가 빠르기 때문만이 아니었습니다. 더 깊이 들여다본 결과, 핵심적인 차이는 바로 가장 불안정하고 예측하기 어려운 '사전 이온화 영역'을 얼마나 더 일관되고 정밀하게 제어할 수 있는지에 있었습니다. 즉, '요동치는 야생마'를 얼마나 더 효과적으로 길들이느냐의 문제였습니다.
다른 파워 서플라이들이 이 영역에서 불규칙하고 제멋대로인 펄스를 만들어낸 반면, z80은 고속에서도 놀라울 정도로 균일하고 깨끗한 도트(에너지 펄스)를 생성했습니다. 바로 이 뛰어난 '제어력' 덕분에 600mm/s라는 고속에서도 픽셀이 뭉개지지 않고 선명한 이미지를 만들어낼 수 있었던 것입니다. 결국, 파워 서플라이의 진정한 성능은 단순히 출력이 아니라, 이 미세한 제어 능력에 달려있었습니다.
--------------------------------------------------------------------------------
맺음말 (Conclusion)
오늘 우리는 CO2 레이저의 고전압 파워 서플라이에 숨겨진 5가지 진실을 살펴보았습니다. 불안정한 '사전 이온화' 상태가 오히려 유용한 도구가 될 수 있다는 점, 파워 서플라이 모델에 따라 각인 속도가 3배나 차이 날 수 있다는 사실, 그리고 그레이스케일 각인의 근본적인 한계와 튜브 수명에 숨겨진 비밀까지. 마지막으로, 최고의 파워 서플라이를 가르는 기준은 단순한 출력이 아닌, 사전 이온화 영역에 대한 정밀한 '제어력'이라는 것을 확인했습니다.
이제 당신의 CO2 레이저 성능을 한 단계 끌어올리고 싶다면, 단순히 더 높은 와트(W)의 튜브를 찾는 것을 넘어 파워 서플라이의 '응답성'과 '제어력'을 확인해봐야 할 때입니다. 이 작은 상자 하나가 당신의 작업물에 상상 이상의 차이를 만들어낼 수 있습니다.
당신의 레이저가 가진 잠재력을 최대한 끌어내기 위해, 가장 먼저 확인해야 할 부품은 무엇이라고 생각하십니까?
