비싼 레이저 파워 미터의 숨겨진 비밀 (그리고 더 좋은 것을 직접 만드는 법)
소개

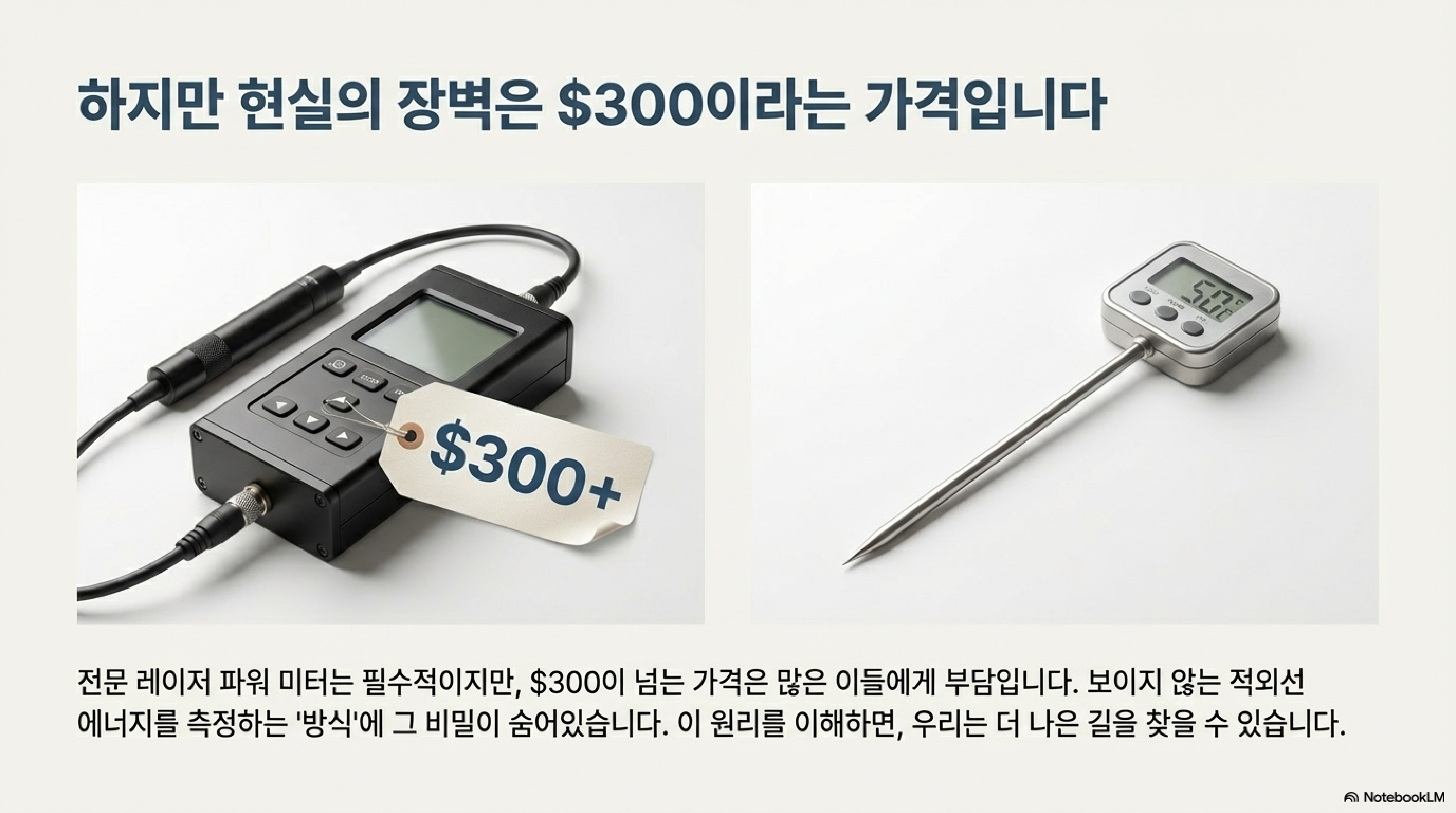

레이저 커터 취미를 가진 분이라면 누구나 한 번쯤 이런 고민을 해봤을 겁니다. 내 레이저 튜브의 실제 출력이 얼마나 되는지 정확히 알고 싶지만, 시중의 파워 미터는 40만 원을 훌쩍 넘는 고가 장비라 망설여지죠. 게다가 이 비싼 장비라는 것이 자세히 뜯어보면 마치 "금속 덩어리에 고기용 온도계를 붙여 놓은" 것처럼 단순해 보이기까지 합니다.
혹시 이 장비 뒤에 숨겨진 과학 원리가 생각보다 훨씬 간단하고, 훨씬 저렴한 비용으로 비슷한 성능의 도구를 직접 만들 수 있다면 어떨까요? 이 글에서는 값비싼 레이저 파워 미터가 실제로 어떻게 작동하는지에 대한 심층 분석과 가장 놀라운 발견들을 공유하고자 합니다.
--------------------------------------------------------------------------------
1. 당신의 비싼 파워 미터는 진정한 '열량계'가 아닙니다

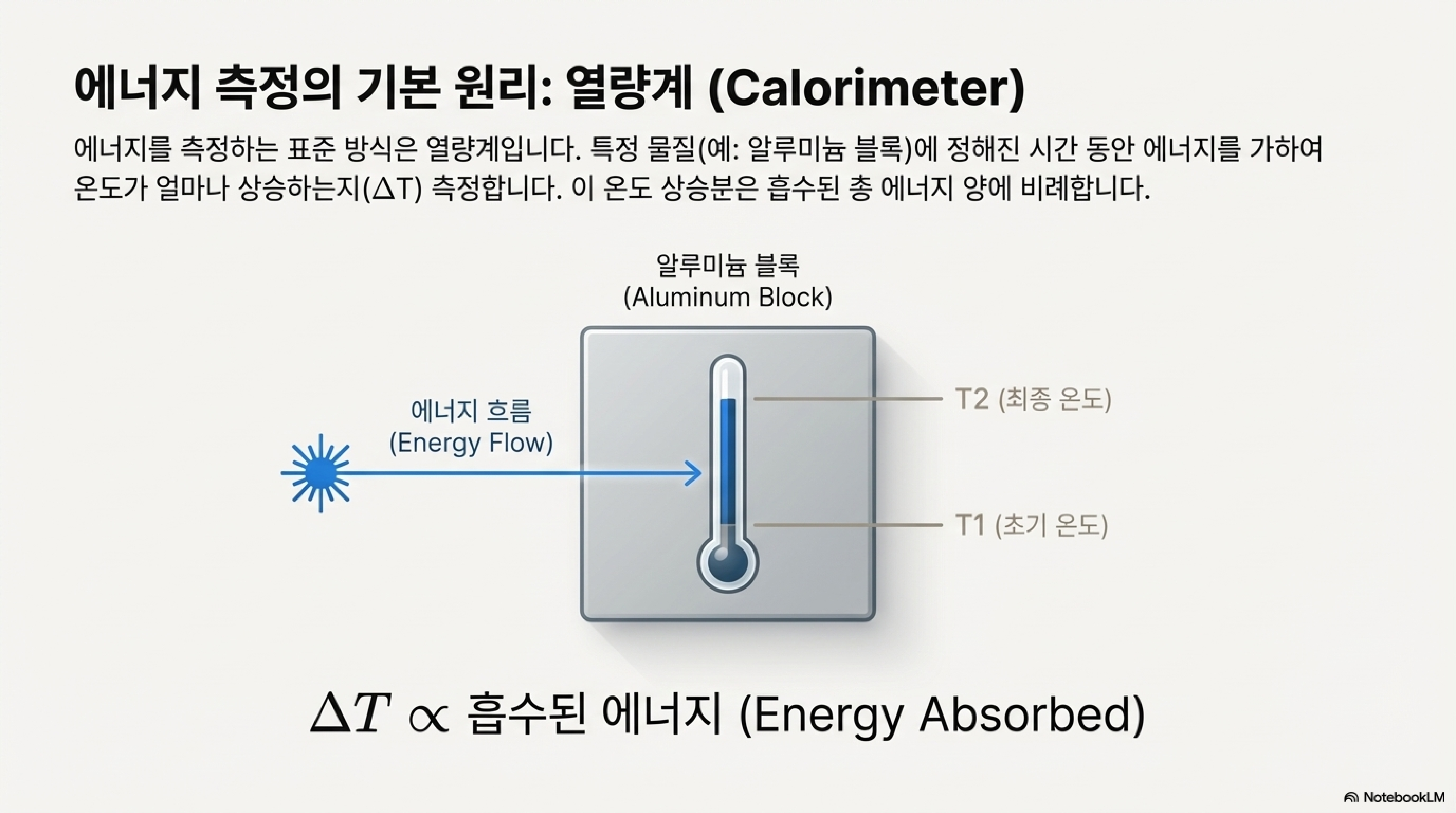

대부분의 사람들은 이 장치가 들어오는 모든 열에너지를 정밀하게 측정하는 '열량계(Calorimeter)'라고 생각합니다. 열량 측정의 원리는 간단합니다. 예를 들어, 병(알루미늄 블록)에 일정 시간 동안 정해진 양의 물(에너지)을 붓고, 그로 인해 얼마나 온도가 올라가는지 측정하는 것과 같습니다. 이 온도 상승분은 병 안에 저장된 에너지의 양과 비례합니다.
하지만 시중의 레이저 파워 미터는 진정한 의미의 열량계가 아닙니다. 이 장치들을 더 정확하게 표현하는 용어는 바로 **'비교기(Comparator)'**입니다. 이것이 바로 이 장비의 핵심 비밀입니다.
2. 숨겨진 두 가지 결함: 반사와 누설
그렇다면 왜 이 장비들은 완벽한 열량계가 될 수 없을까요? 여기에는 두 가지 근본적인 과학적 문제가 있습니다.

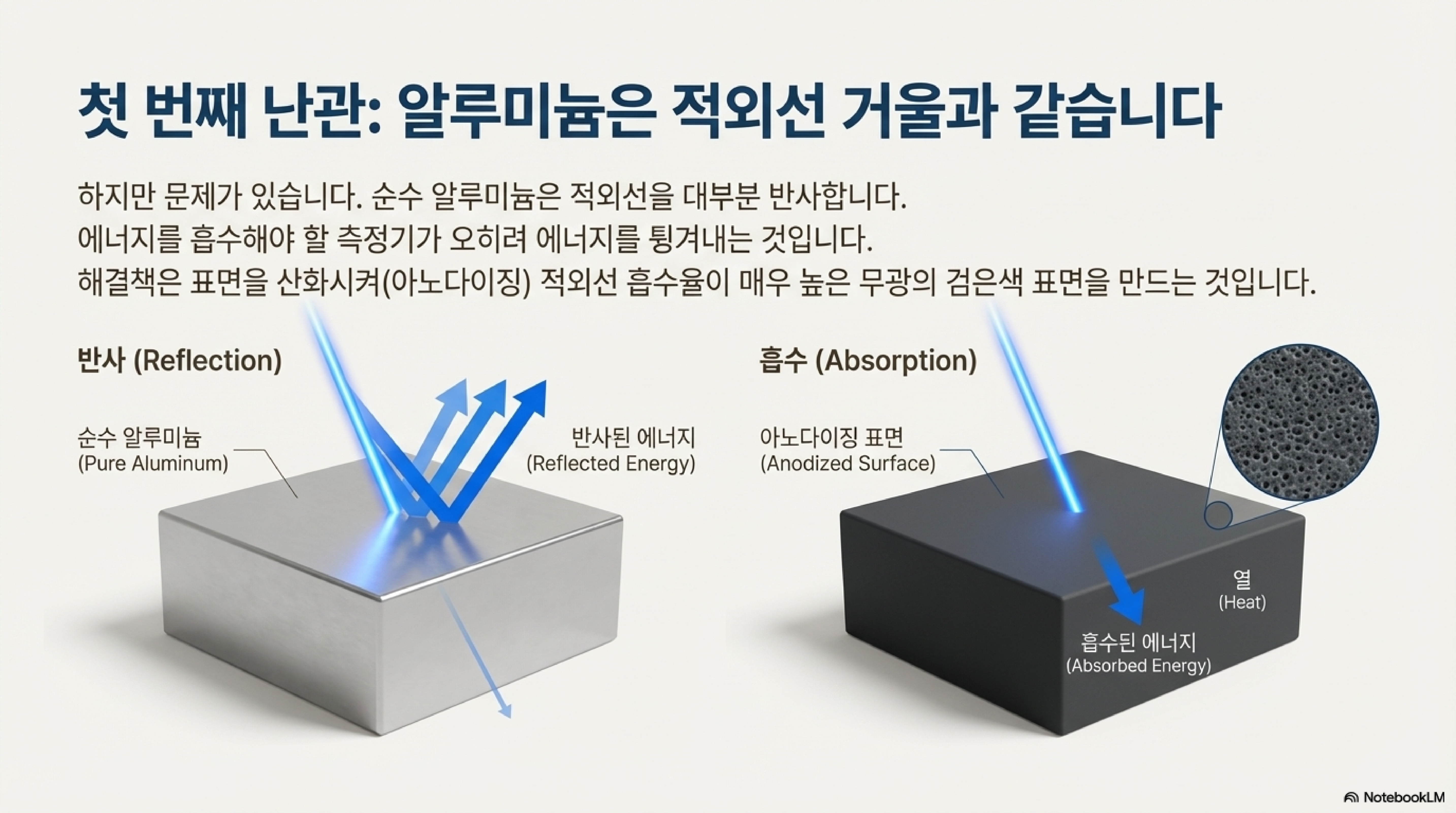

첫 번째 문제는 **반사(Reflection)**입니다. 일반적인 알루미늄 블록은 적외선 에너지의 대부분을 반사해버립니다. 이를 해결하기 위해 표면을 양극 산화 처리(anodizing)하여 흡수율을 높입니다. 하지만 여기서 딜레마가 발생합니다. 열을 흡수하는 양극 산화층이 오히려 알루미늄 블록 내부로 열이 전달되는 속도를 늦추기 때문입니다.
두 번째이자 더 심각한 문제는 **열 손실(Heat Loss)**입니다. 물병에 물을 채우는 상황을 상상해 보세요. 수위가 높아질수록(온도가 올라갈수록) 옆구리의 구멍에서 새어 나가는 물줄기가 점점 더 굵어지는 것과 같습니다. 이와 마찬가지로, 블록의 온도가 주변 온도보다 높아질수록 측정하려는 에너지가 계속해서 공기 중으로 더 빠르게 빠져나갑니다. 즉, 장비는 에너지를 측정하는 동시에 계속해서 에너지를 잃고 있는 셈입니다.
3. 정확도의 비결은 완벽함이 아닌 '일관성'
반사와 열 손실 때문에 완벽한 에너지 포집이 불가능하다면, 이 장비는 어떻게 정확한 값을 보여줄 수 있을까요? 엔지니어들은 완벽함 대신 더 영리한 목표를 세웠습니다. 바로 완벽한 **일관성(Consistency)**입니다. 이러한 결함을 극복하기 위한 필연적인 해법이 바로 '비교기'라는 설계 철학인 것입니다.
측정의 정확도를 보장하기 위해 반드시 지켜야 할 세 가지 중요한 규칙이 있습니다.
- 측정은 항상 안정된 주변 온도(Ambient Temperature)에서 시작해야 합니다.
- 레이저 에너지는 항상 정해진, 반복 가능한 시간 동안만 가해야 합니다.
- 절대적인 온도 값이 아닌, 정해진 시간 동안의 온도 상승폭에만 집중해야 합니다.

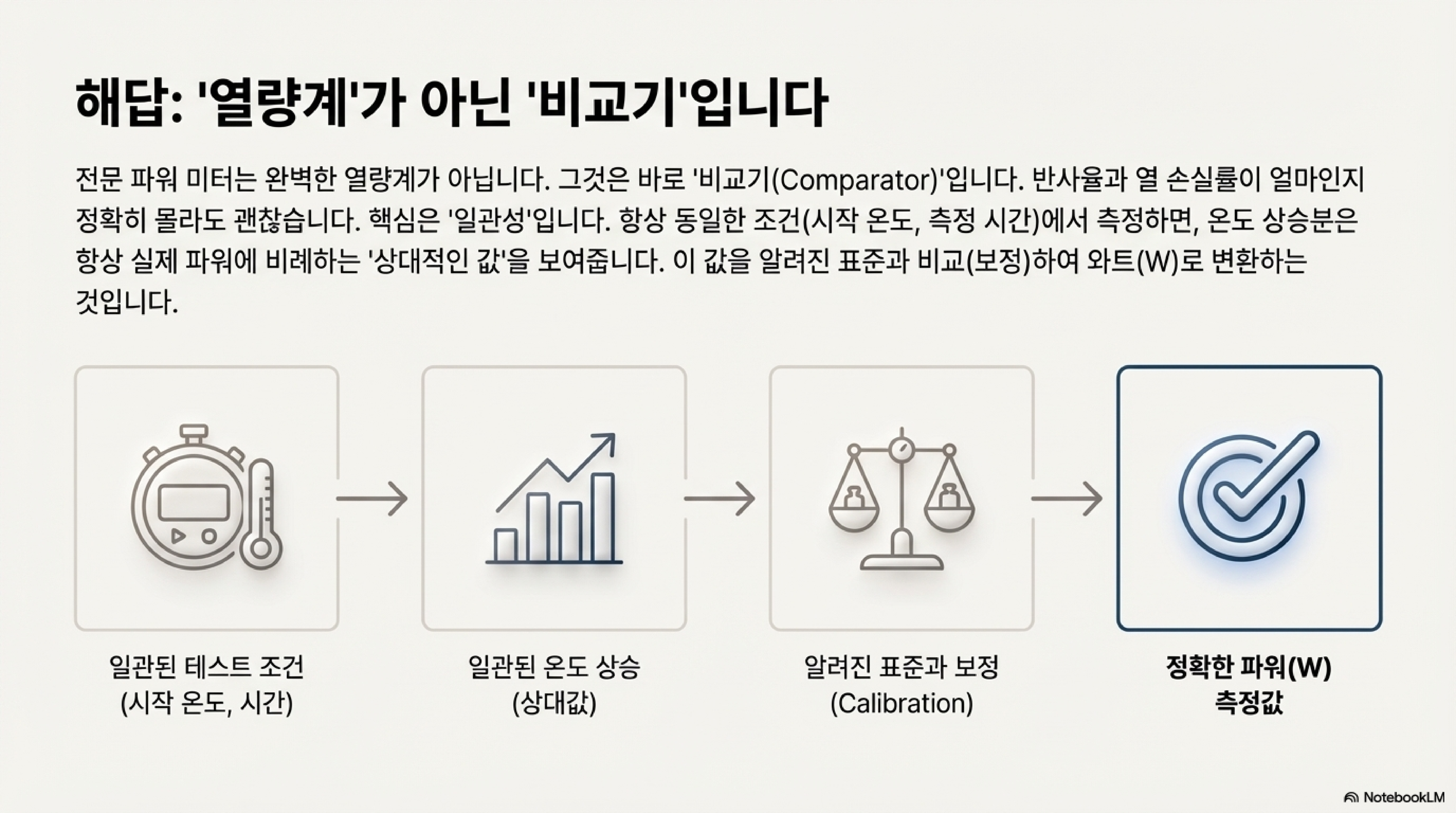

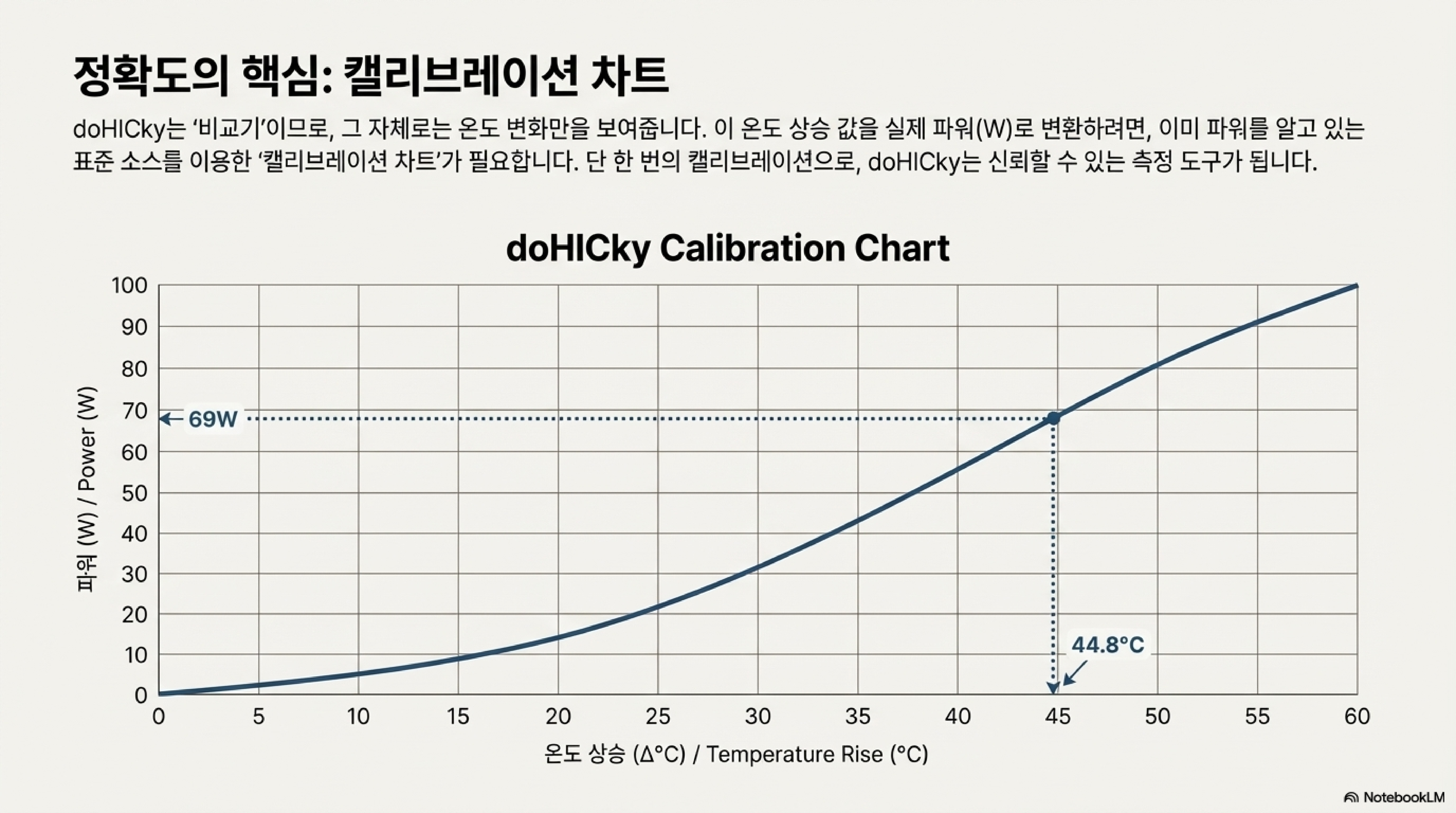

이 장치는 알려진 '국제 표준' 장비로 측정한 값을 기준으로 보정(calibration)됩니다. 즉, 일관된 조건에서 얻은 '온도 상승폭'이 알려진 '출력(와트)'과 어떤 관계를 갖는지를 기록해두는 것입니다. 그래서 미지의 에너지원을 측정할 때, 그 결과를 이미 아는 값과 '비교'하여 출력 값을 알려주기 때문에 '비교기'라고 부르는 것입니다. 핵심 원리를 강조하는 다음 말을 기억하세요.
"내가 이 용기, 이 측정 시스템, 이 비교기에 에너지를 넣을 때마다, 당신이 시작한 주변 온도가 몇 도이든 상관없이 온도가 항상 50도 혹은 60도만큼 상승한 값을 보여줄 것입니다... 당신은 모든 조건을 항상 일정하게 유지해야만 합니다."
4. DIY 솔루션: 'doHICky'
이제 원리를 이해했으니, 저렴하고 효과적인 대안을 소개할 차례입니다. 바로 'doHICky'입니다.
doHICky라는 이름에는 재미있는 뜻이 숨어있습니다. 단어 가운데 'HIC'은 **'Hobbyists Infrared Comparator(취미가를 위한 적외선 비교기)'**의 약자입니다.

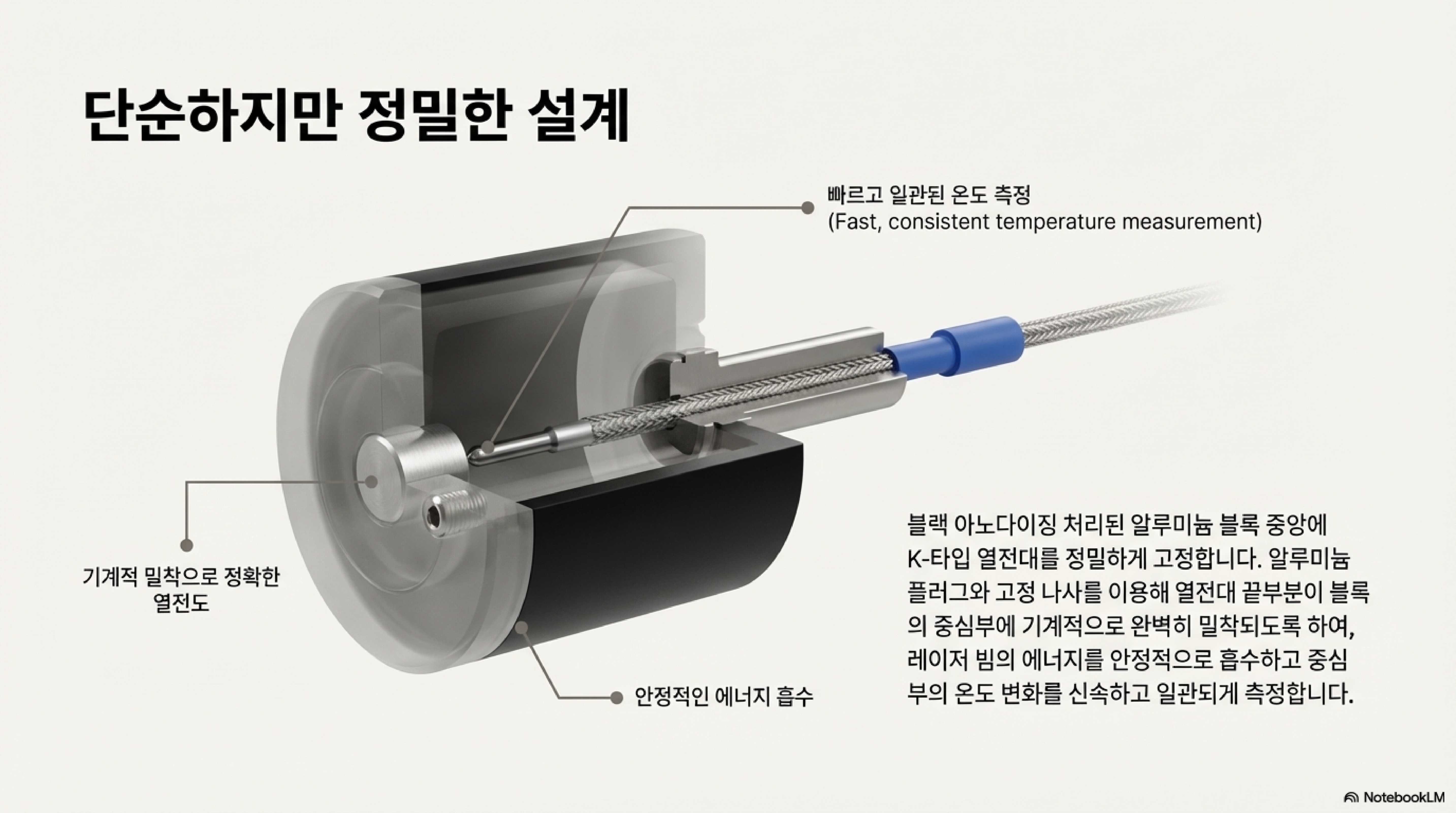

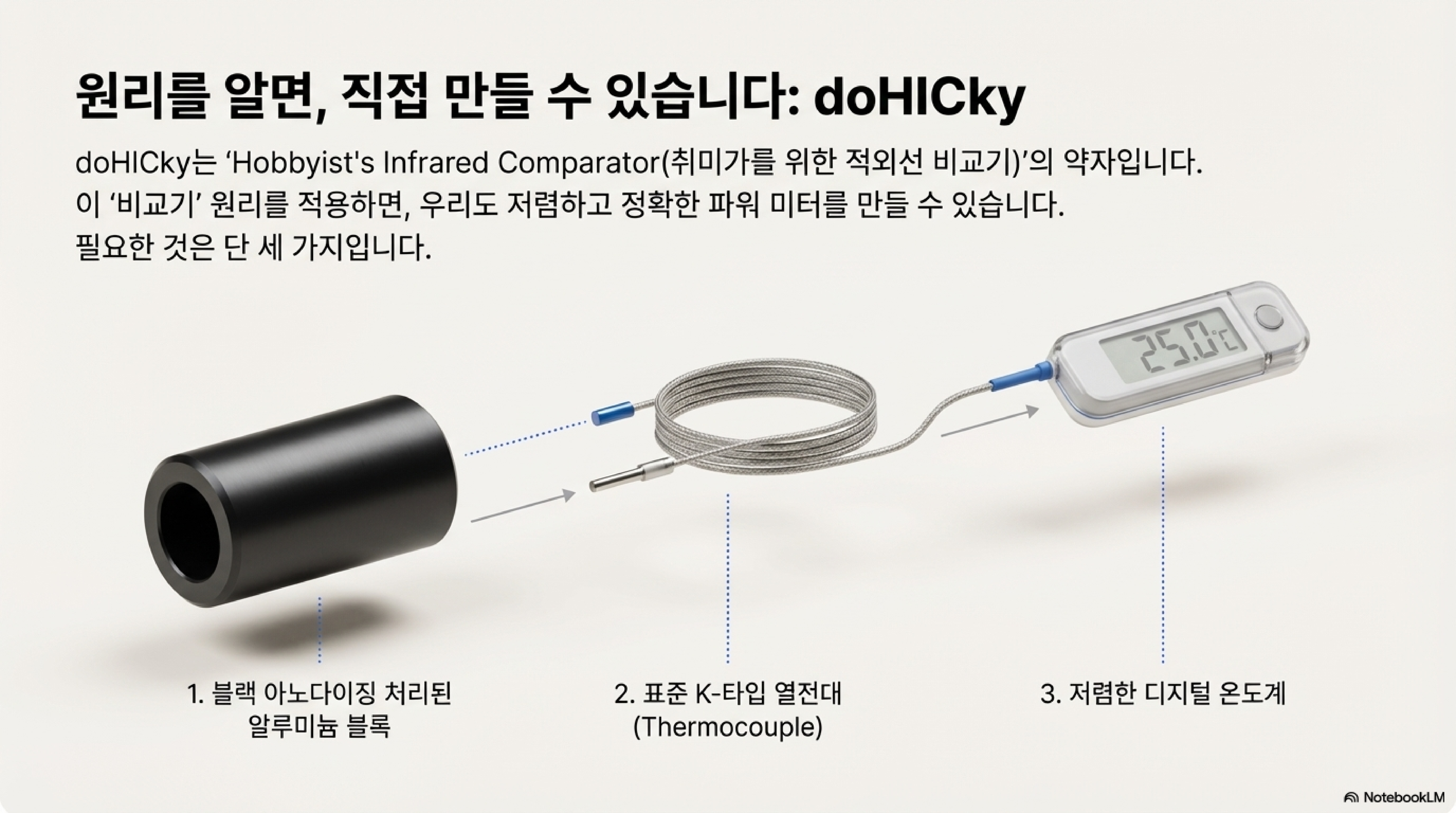

이 장치의 구조는 놀라울 정도로 간단합니다. 검은색으로 양극 산화 처리된 알루미늄 블록, 스테인리스 스틸 손잡이, 그리고 약 10파운드(약 17,000원)짜리 K-타입 열전대가 포함된 저렴한 디지털 온도계만 있으면 됩니다. doHICky 제작에 드는 총비용은 약 30파운드(약 5만 원)로, 300달러(약 40만 원)짜리 상용 미터와는 비교할 수 없을 정도로 저렴합니다.

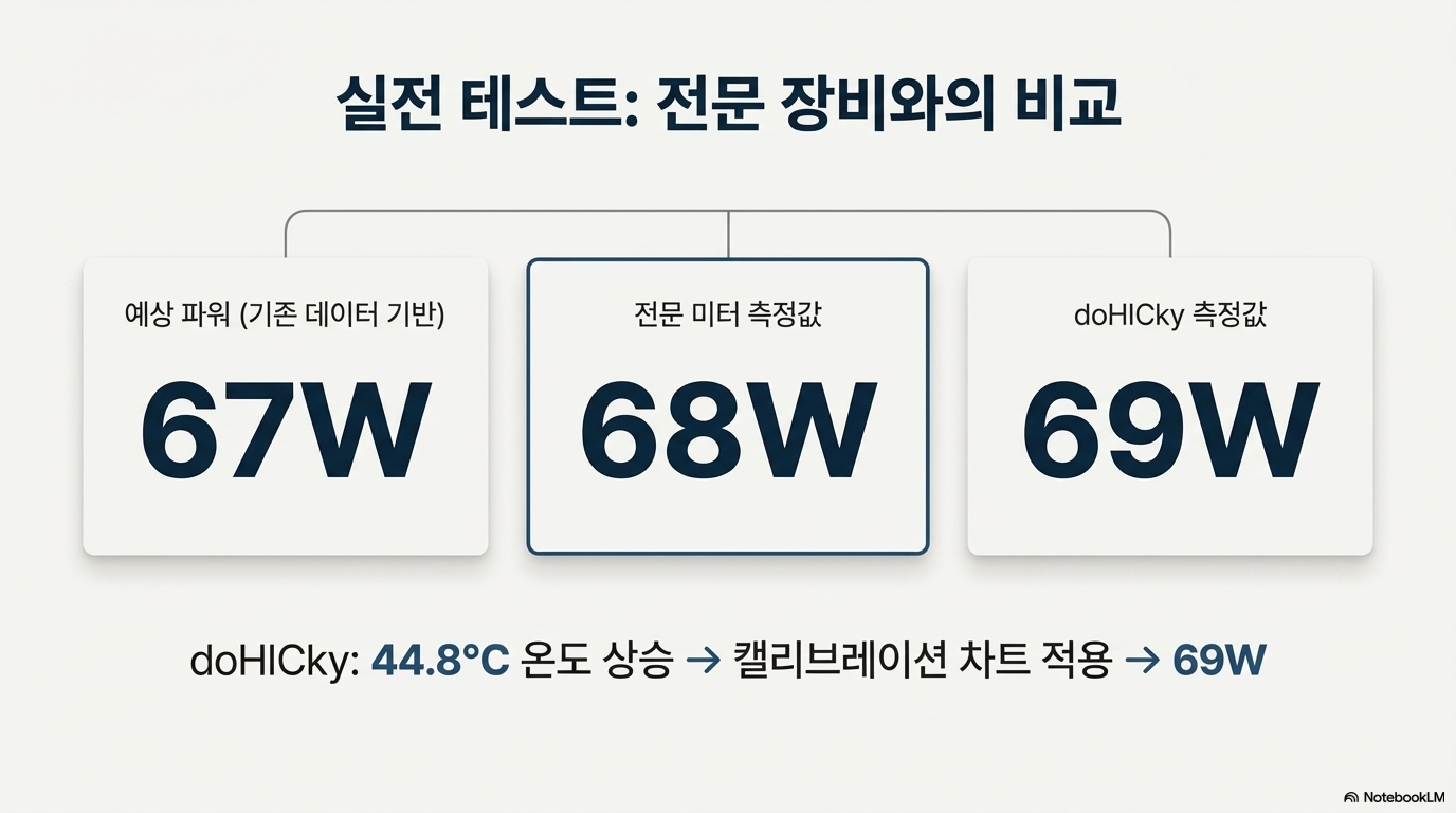

성능은 어떨까요? 실제 테스트 결과는 매우 인상적이었습니다. 레이저 기계를 67와트(W)로 설정하고 테스트했을 때, 고가의 상용 미터는 68W를, 직접 만든 doHICky는 69W를 기록했습니다. 취미용으로 사용하기에는 충분히 비교 가능한 정확도를 보여준 것입니다.
5. 의외의 설계: 왜 거친 표면보다 매끄러운 표면이 더 좋을까?
마지막으로 한 가지 흥미로운 점이 있습니다. 많은 상용 파워 미터는 에너지를 더 잘 흡수할 것처럼 보이는 무광의 거친 표면을 가지고 있습니다. 하지만 실제로는 이것이 단점이 될 수 있습니다.
거친 표면에는 두 가지 문제가 있습니다.
- 물에 담가 식힌 후 습기를 머금고 있어 테스트 전에 완전히 건조하기가 어렵습니다.
- 테스트 결과, 무광 표면은 측정값의 편차가 약간 더 넓게 나타났습니다. 즉, 매끄러운 표면이 더 신뢰성 있고 일관된 결과를 제공했습니다.
이는 '일관성'에 의존하는 측정 도구에 있어서는 더 단순하고 매끄러운 마감이 오히려 더 우수하다는 것을 보여주는 의외의 결과입니다.
--------------------------------------------------------------------------------
결론
비싼 레이저 파워 미터의 핵심 과학 원리(비교와 일관성)를 이해함으로써, 우리는 값비싼 도구에 대한 환상을 걷어내고 훨씬 저렴하며 효과적인 대안을 만들 수 있음을 확인했습니다. 'doHICky'는 단순히 저렴한 모방품이 아닙니다. 이 기기를 개발한 전문가조차 "사용하기가 너무 쉬워서 이제는 고가의 상용 미터를 서랍에 넣어두고, 이것을 매일 사용하는 가장 아끼는 장비로 삼을 것"이라고 말할 정도입니다.
이제 여러분의 작업실에 있는 다른 '블랙박스' 같은 도구들을 한번 둘러보세요. 그 도구들이 작동하는 근본 원리에만 집중한다면, 또 어떤 것을 더 단순하고 효과적으로 개선할 수 있을까요?
