중국산 레이저 커터가 제게 거짓말을 했습니다: 매뉴얼이 알려주지 않는 RDWorks 헤드 위치 제어의 비밀

서론: 작은 호기심이 기계를 망가뜨리기까지

중국산 레이저 커터와 함께 제공되는 RDWorks 소프트웨어를 사용해 본 적이 있다면, 문서화가 부족하거나 아예 없어서 답답했던 경험이 한 번쯤은 있으실 겁니다. 저 역시 그랬습니다. 다른 사용자를 돕기 위해 제 기계의 '팩토리 기본 파일'을 캡처하려던 작은 선행이 결국 제 기계를 망가뜨리는 결과로 이어졌습니다. 이 황당한 경험은 저를 RDWorks의 헤드 위치 설정이라는 미지의 영역으로 이끌었고, 매뉴얼이 결코 알려주지 않는 충격적인 진실들을 발견하게 했습니다. 이 글은 그 탐구의 기록입니다.





1. 선택의 환상: 4가지 헤드 위치 설정 중 2가지는 작동하지 않습니다.

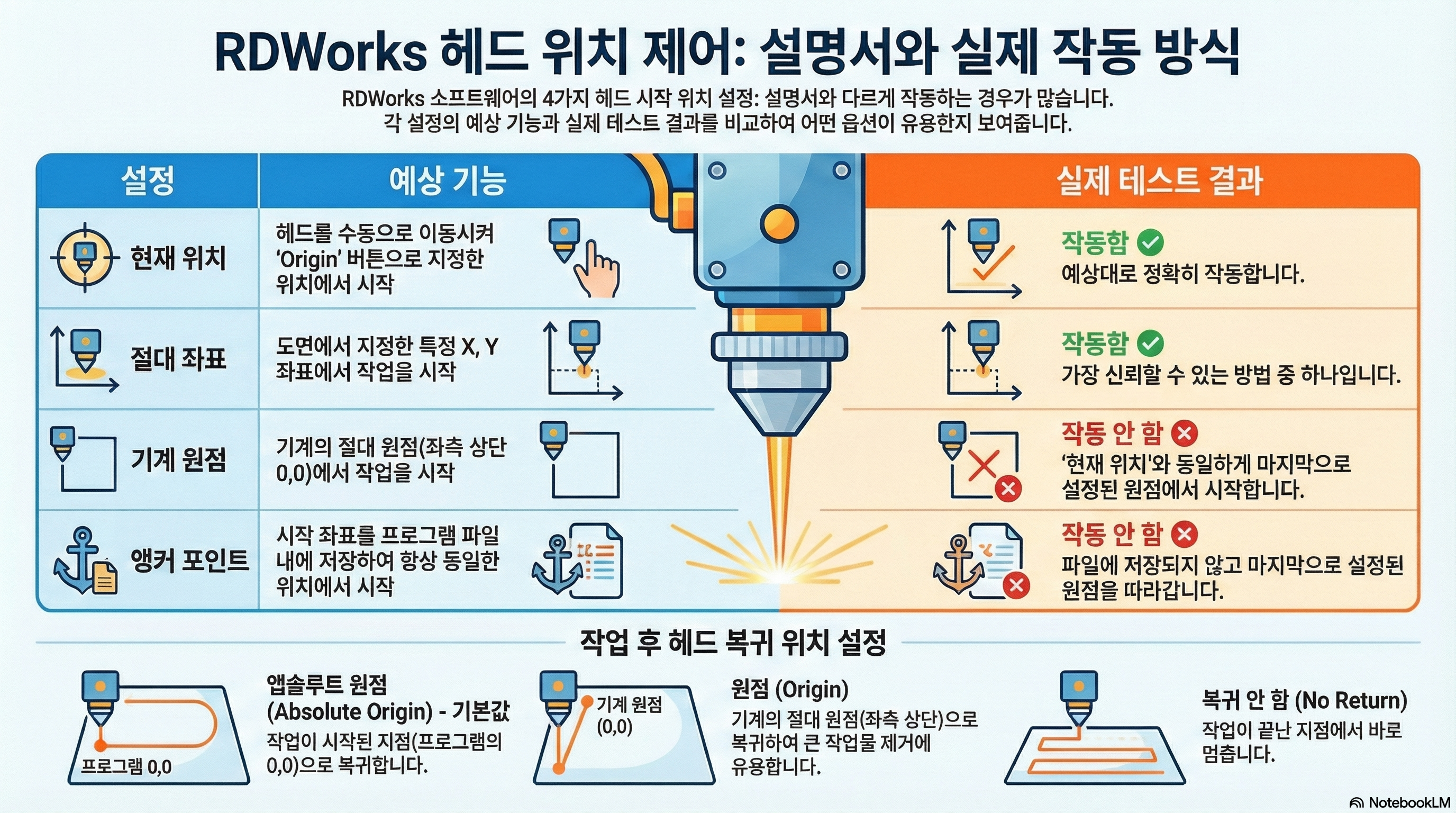

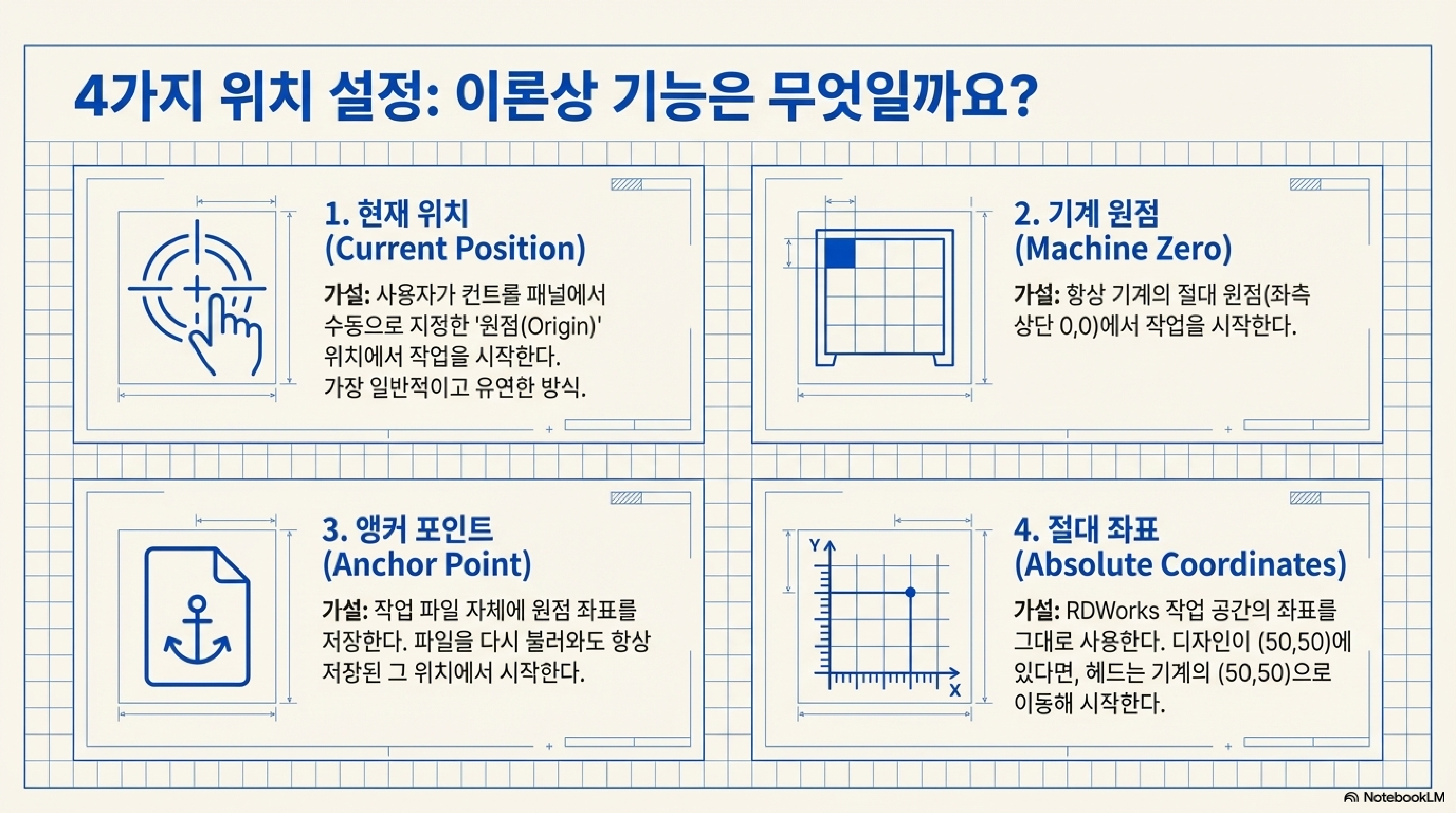

RDWorks 소프트웨어는 작업 시작점을 제어하기 위해 4가지 헤드 위치 설정을 제공합니다: 'Current Position'(현재 위치), 'Machine Zero'(기계 원점), 'Anchor Point'(앵커 포인트), 그리고 'Absolute Coordinates'(절대 좌표). 하지만 제 실험 결과는 충격적이었습니다.

• 네 가지 옵션 소개: 매뉴얼과 상식에 따라 이 설정들이 어떻게 작동해야 하는지에 대한 제 가정은 다음과 같았습니다. 'Current Position'은 헤드의 현재 위치에서, 'Machine Zero'는 기계의 절대 원점(0,0)에서, 'Anchor Point'는 프로그램 내에 저장된 특정 좌표에서, 'Absolute Coordinates'는 도면 자체에 정의된 좌표에서 작업을 시작해야 합니다.

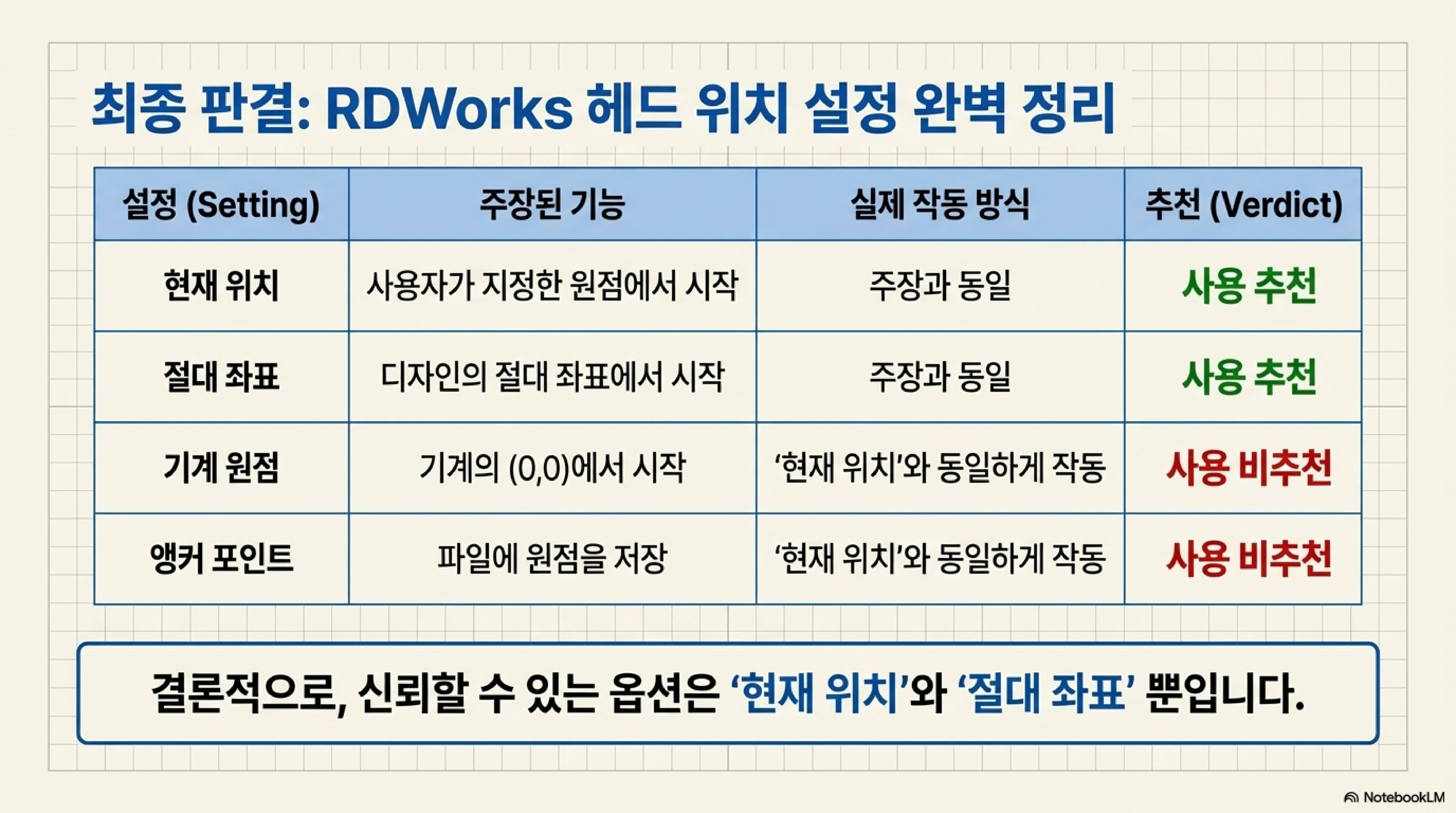

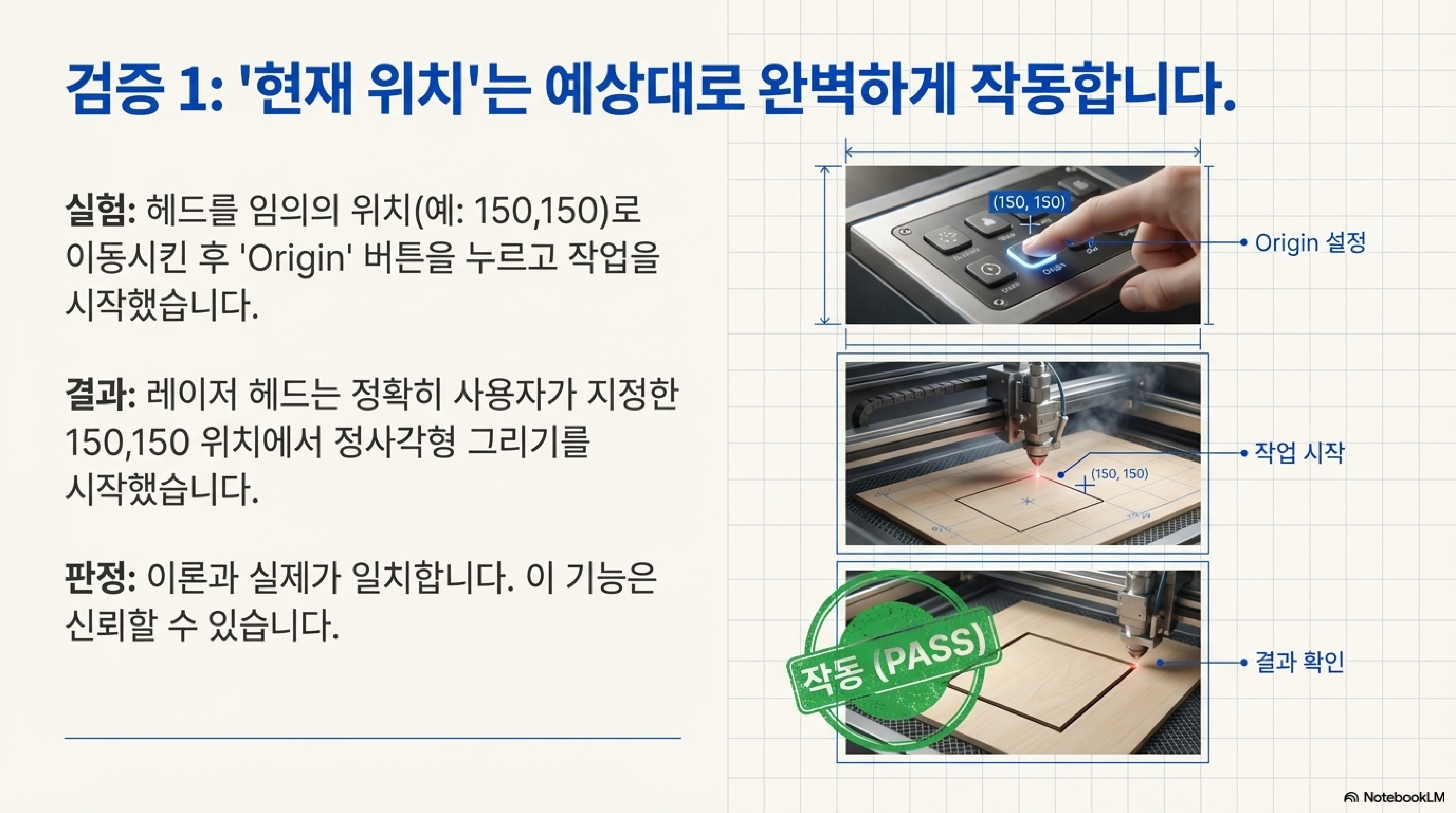

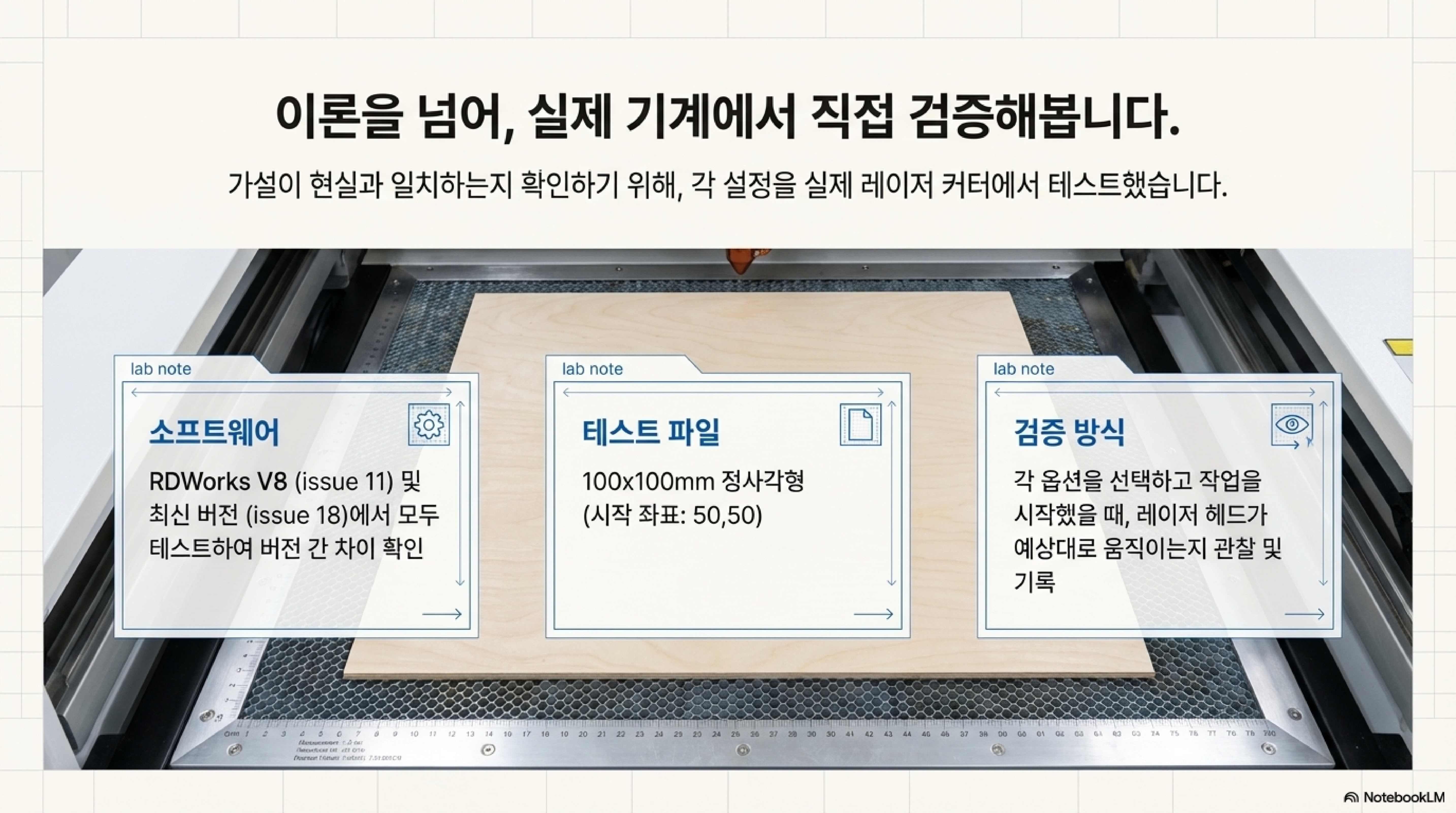

• 실험 결과: 하지만 RDWorks 버전 11과 최신 버전인 18에서 직접 테스트한 결과, 오직 'Current Position'과 'Absolute Coordinates'만이 예상대로 작동했습니다.

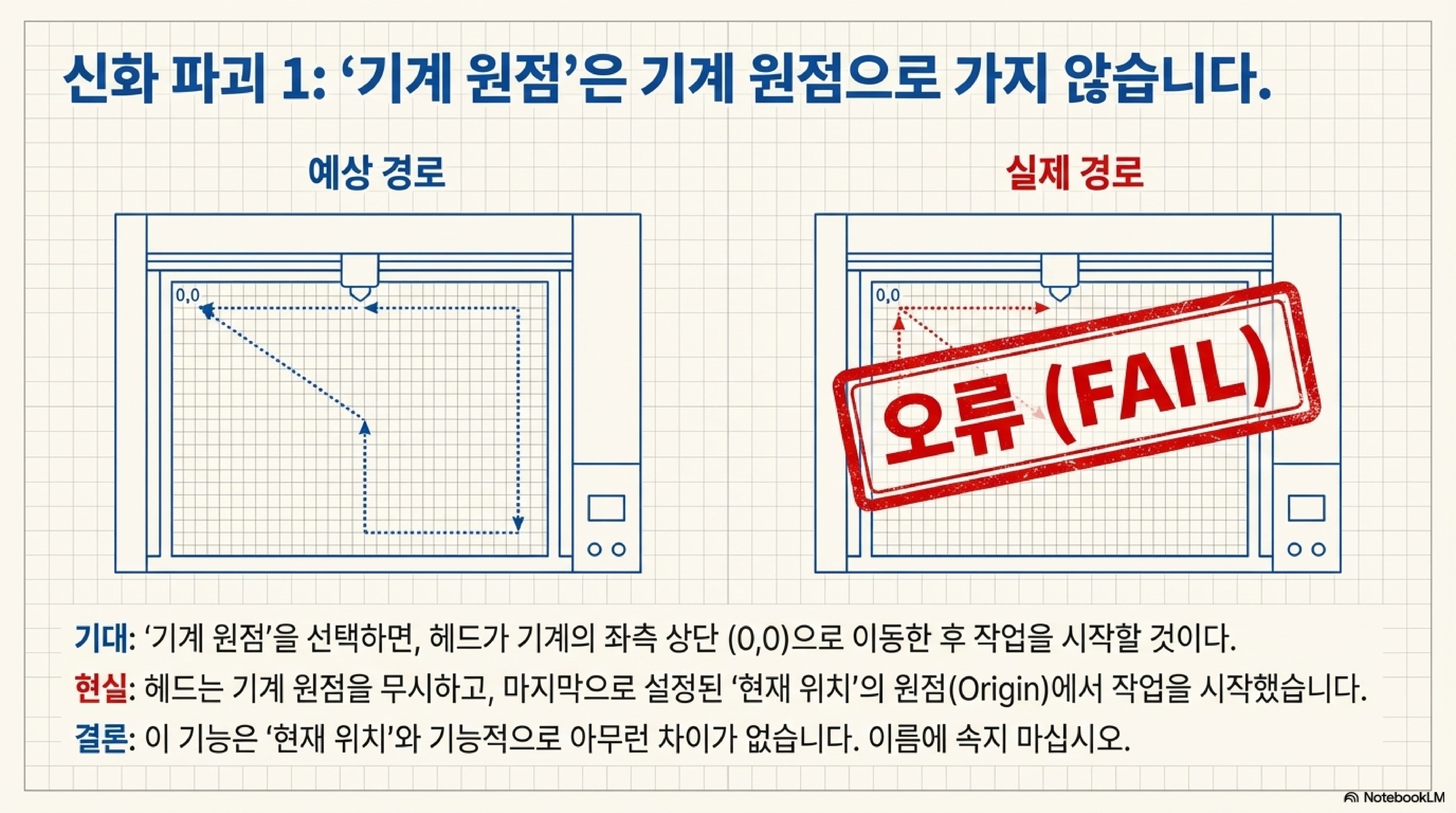

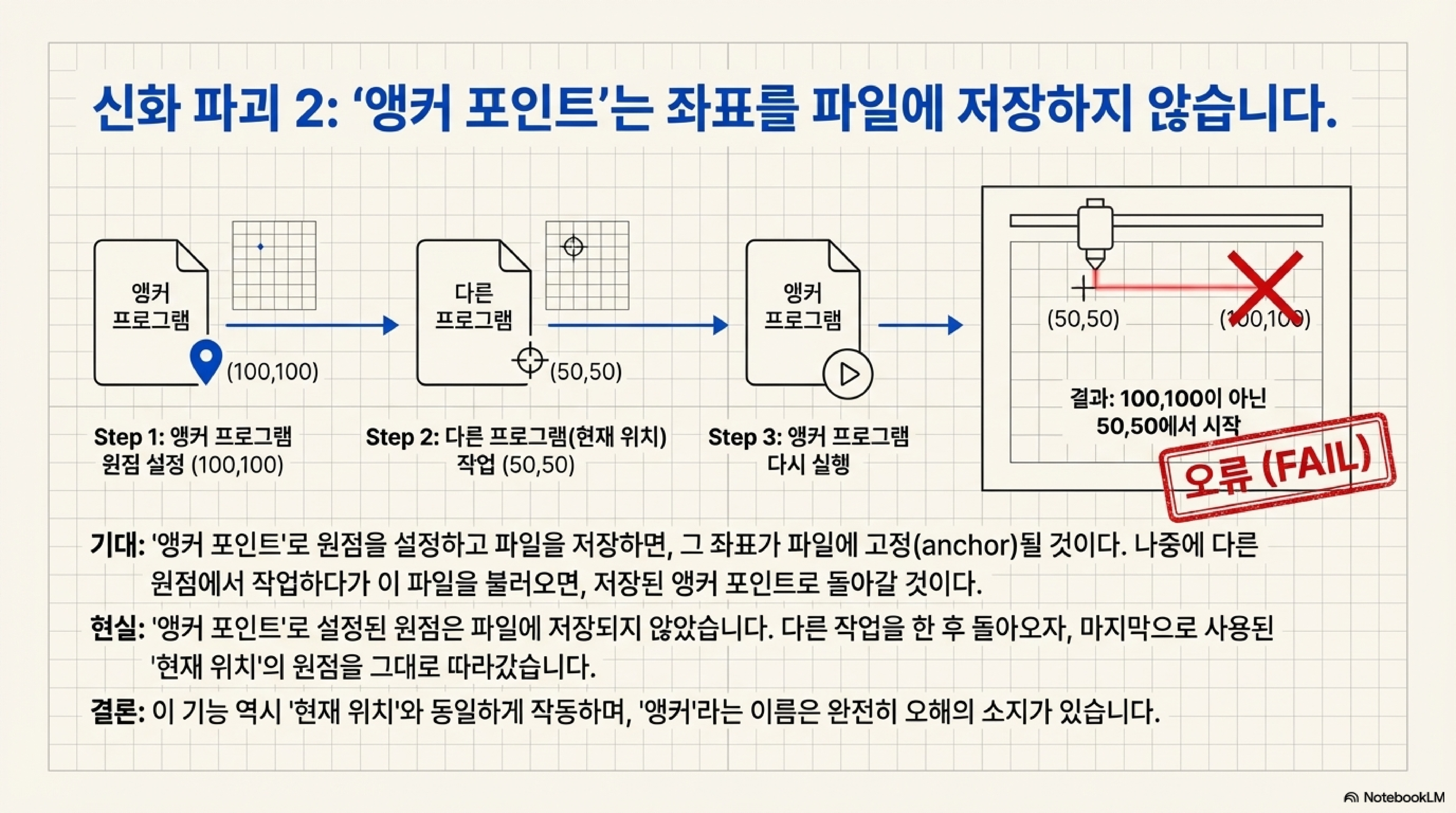

• 무의미한 설정들: 놀랍게도 'Machine Zero'와 'Anchor Point'는 이름과 완전히 다르게 작동했습니다. 두 설정 모두 사실상 'Current Position'과 거의 동일하게 동작하여, 기계 원점이나 프로그램에 저장된 앵커를 전혀 사용하지 않았습니다. 더욱 놀라운 것은, 이 문제가 구 버전(issue 11)과 최신 버전(issue 18) 모두에서 동일하게 발생했다는 점입니다. 이는 이 설정들이 일시적인 버그가 아니라, 사실상 무의미하거나 고장 난 기능이라는 것을 의미합니다.

결론적으로, '앵커' 설정도, '제로' 설정도 존재할 이유가 없습니다.

--------------------------------------------------------------------------------

2. 매뉴얼을 믿지 마세요 (용어도 마찬가지입니다)

이번 경험을 통해 얻은 가장 큰 교훈 중 하나는 매뉴얼의 설명이나 소프트웨어의 용어를 맹신해서는 안 된다는 것입니다. 특히 'Return Position'(복귀 위치) 설정은 용어 혼란의 대표적인 사례입니다.

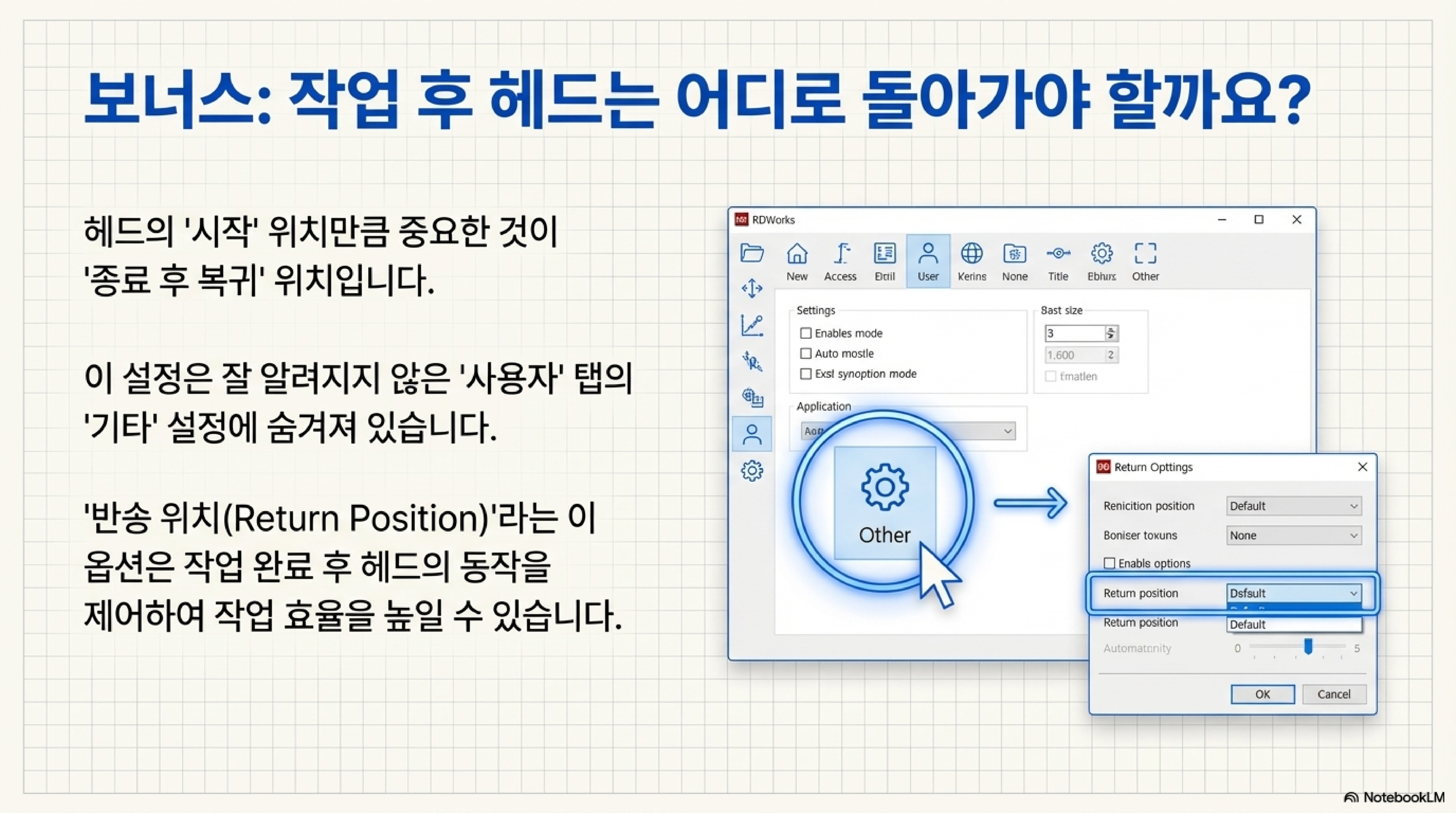

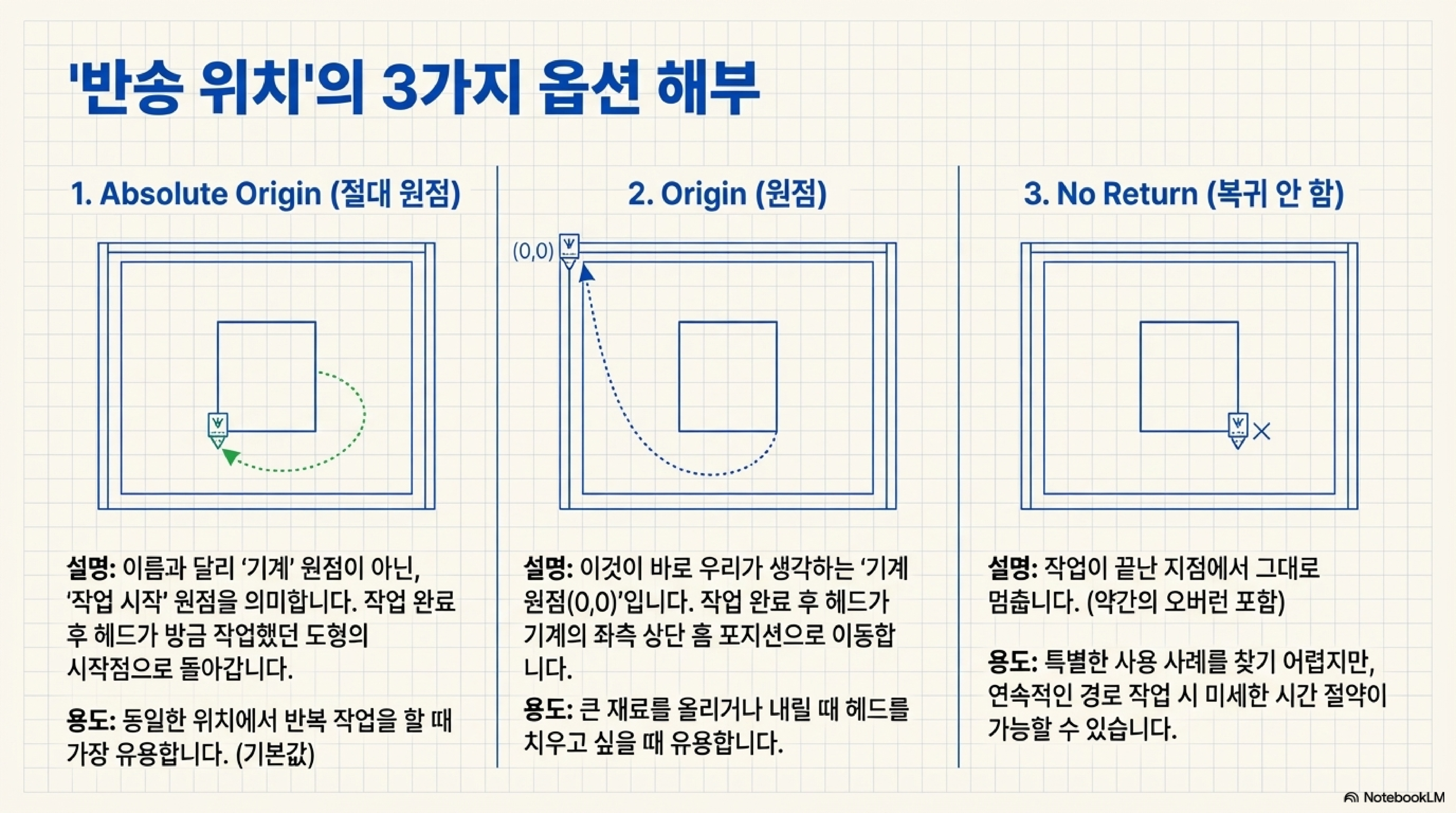

• 'Return Position' 사례: 이 설정에는 'Absolute Origin', 'Origin', 'No Return' 세 가지 옵션이 있습니다. 상식적으로 'Absolute Origin'은 기계의 절대 원점(0,0)을 의미해야 합니다.
• 용어의 혼란: 하지만 중국 개발자들은 'Absolute'라는 단어를 다르게 해석하는 것 같습니다. 테스트 결과, 'Absolute Origin'은 기계의 원점이 아니라 프로그램의 원점(작업 시작점)으로 복귀하는 것을 의미했습니다. 오히려 'Origin'이라는 옵션을 선택해야만 우리가 생각하는 기계의 절대 원점(0,0)으로 헤드가 복귀했습니다. 이는 매우 역설적이고 혼란스러운 부분입니다.
• 핵심 교훈: 이처럼 설명서의 내용은 실제 기계의 동작과 다를 수 있습니다. 따라서 가장 신뢰할 수 있는 정보원은 직접적인 테스트와 실험뿐입니다.

--------------------------------------------------------------------------------

3. '절대 좌표'의 숨겨진 함정

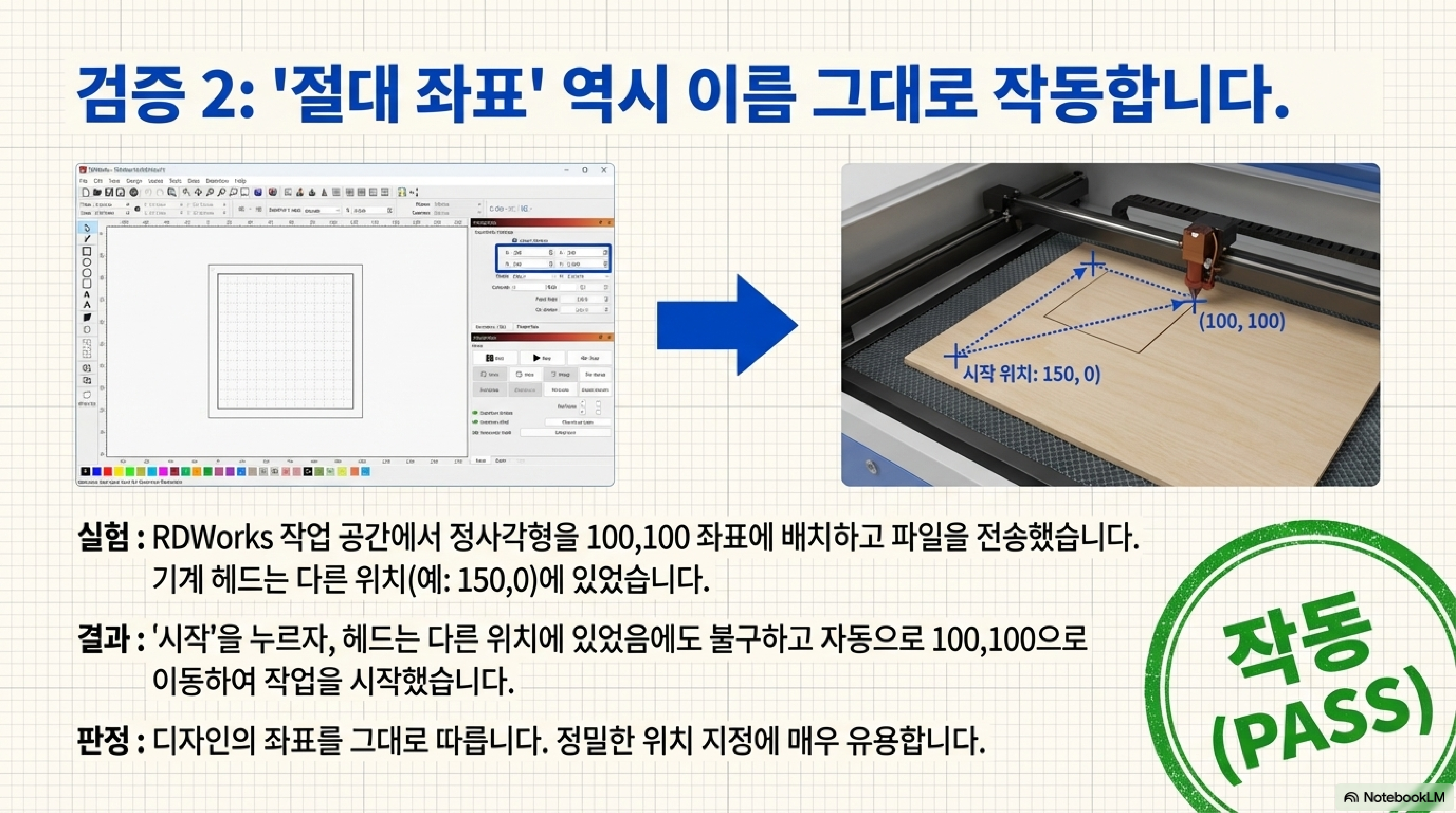

'Absolute Coordinates' 설정은 제대로 작동하는 몇 안 되는 기능 중 하나지만, 사용 시 주의해야 할 숨겨진 함정이 있습니다.

• 문제 상황 설명: RDWorks에서 객체의 위치를 참조하는 핸들(handle)을 '중앙'으로 설정할 수 있습니다. 만약 이 상태에서 객체의 중앙 위치를 좌표 0,0으로 이동시킨다면 어떻게 될까요?
• 결과: 객체의 절반이 작업 영역 밖으로 벗어나게 됩니다. 이 경우, 기계는 오류를 일으키며 작동을 거부할 수 있습니다. 이 기능은 정확한 위치 제어가 가능하지만, 객체의 일부가 작업 영역을 벗어나지 않도록 항상 주의 깊게 좌표를 설정해야 합니다.

--------------------------------------------------------------------------------

4. 소프트웨어 버전이 정말로 중요합니다

RDWorks는 불안정한 소프트웨어로 악명이 높으며, 버전에 따라 예상치 못한 문제가 발생할 수 있습니다.

• 오래된 버전의 버그: 제가 테스트에 사용한 구 버전(issue 11) RDWorks에는 심각한 버그가 있었습니다. 마우스 휠을 사용해 계속해서 축소(zoom out)를 하면 프로그램 전체가 충돌하며 꺼져버리는 문제였습니다.
• 사용자를 위한 조언: 이는 우리가 매우 변덕스러운 소프트웨어를 다루고 있다는 사실을 상기시켜 줍니다. 가능하다면 버그가 수정된 최신 버전(issue 18)으로 업데이트하는 것을 고려해 보십시오. 하지만 최신 버전이라고 해서 버그가 없다는 보장은 없다는 점을 명심해야 합니다. 개발사 자체가 버그 없는 소프트웨어로 유명한 곳은 아니기 때문입니다. 결국 버전 번호가 아니라 직접적인 테스트만이 진실을 말해줍니다.

--------------------------------------------------------------------------------

결론: 당신의 기계는 어떤 거짓말을 하고 있나요?

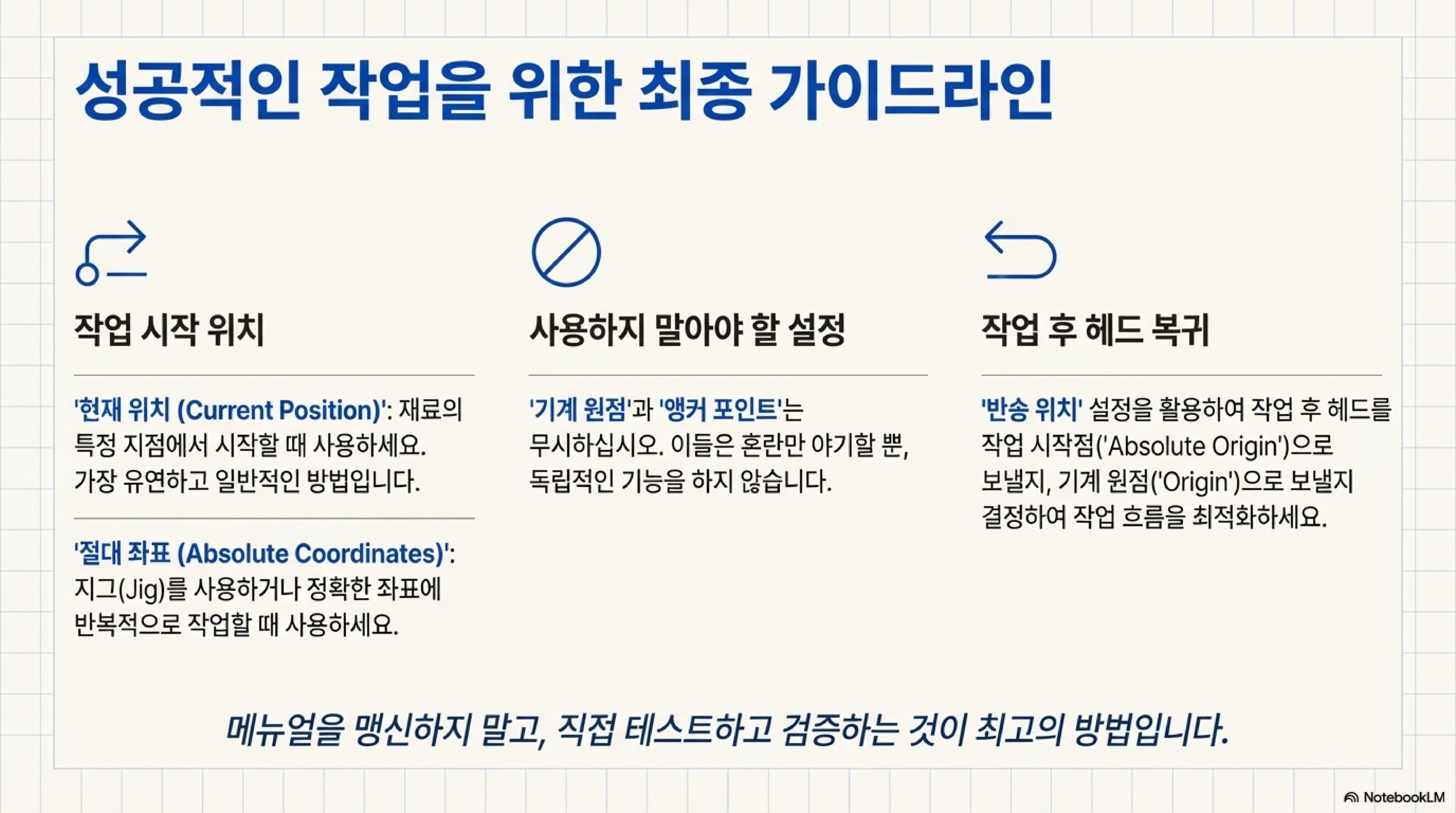

중국산 레이저 커터와 RDWorks 소프트웨어를 다루는 여정은 때로 미지의 영역을 탐험하는 것과 같습니다. 이번 실험을 통해 우리는 공식 문서나 소프트웨어의 이름표보다는 직접적인 실험과 경험적 테스트가 훨씬 더 신뢰할 수 있다는 사실을 분명히 확인했습니다. 4개의 헤드 위치 설정 중 2개는 작동하지 않았고, 용어는 오해의 소지가 가득했으며, 특정 기능에는 예상치 못한 함정이 숨어 있었습니다.

다행히 이 모든 탐구의 계기가 되었던 기계 고장은 해결할 수 있었지만, 그 과정에서 얻은 교훈은 값을 매길 수 없이 소중했습니다. 이 글을 읽는 여러분께 묻고 싶습니다. 당신의 장비에서는 설명서와 다르게 작동하는 '기능'을 발견한 적이 있나요? 여러분의 경험을 공유하며 함께 이 미스터리를 풀어가는 것도 흥미로운 여정이 될 것입니다.
