레이저 렌즈에 대해 우리가 알던 모든 것은 틀렸다: 한 전문가가 밝혀낸 5가지 충격적인 진실

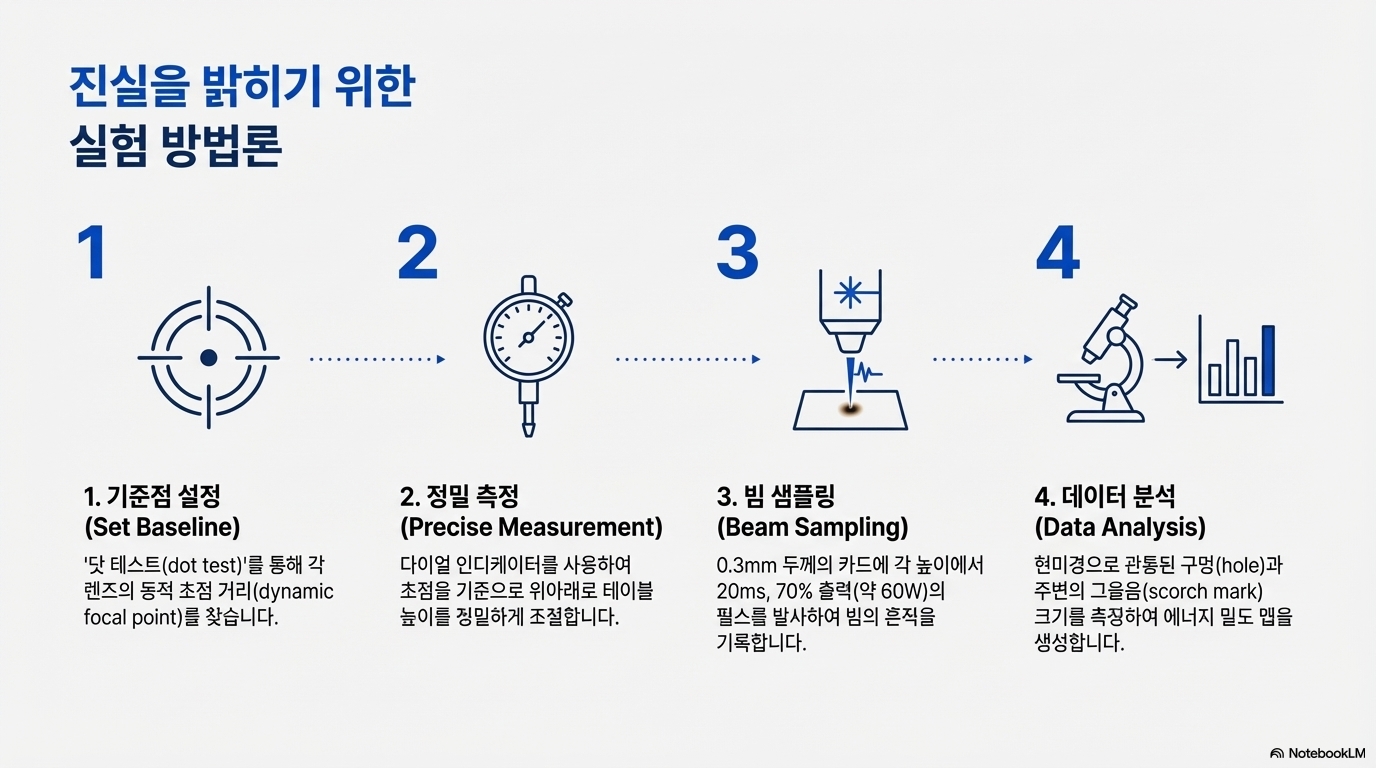

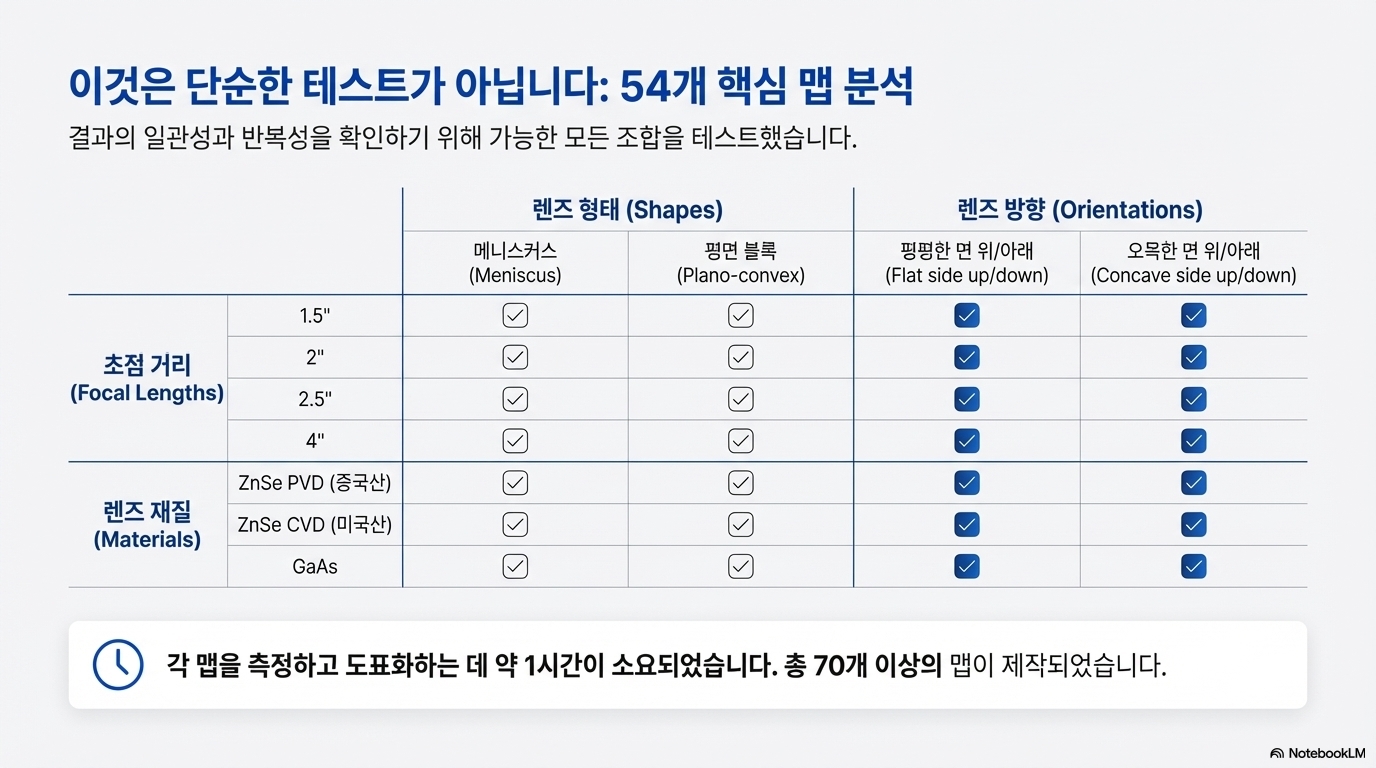

레이저 커터 사용자라면 누구나 이론과 현실의 차이 앞에서 좌절해 본 경험이 있을 것입니다. 완벽한 결과물을 위해 사양표의 '초점 크기' 같은 수치를 맹신했지만, 결과는 실망스러웠던 경험 말입니다. 이론과 현실의 괴리에 의문을 품은 'RDWorks 러닝 랩'의 한 독립 전문가는 이 문제를 파헤치기 위해 수 주에 걸친 집요한 탐구에 착수했습니다. 그는 50개가 넘는 '에너지 밀도 맵'을 직접 제작하여, 많은 이들이 막연히 의심만 하던 진실을 시각적 증거로 증명해냈습니다. 바로 우리가 사용하는 보급형 렌즈의 세계에서는 사양표가 통하지 않는다는 사실을 말입니다.

이 글에서는 그의 방대한 연구에서 드러난 가장 충격적이고 실용적인 5가지 진실을 공개합니다. 이 발견들은 우리가 사용하는 '타협적인 품질의 렌즈(compromise quality lenses)'의 진짜 성능을 이해하는 새로운 눈을 뜨게 해줄 것입니다.

1. 이론은 잊어라: 스펙상 '초점 크기'는 의미가 없다

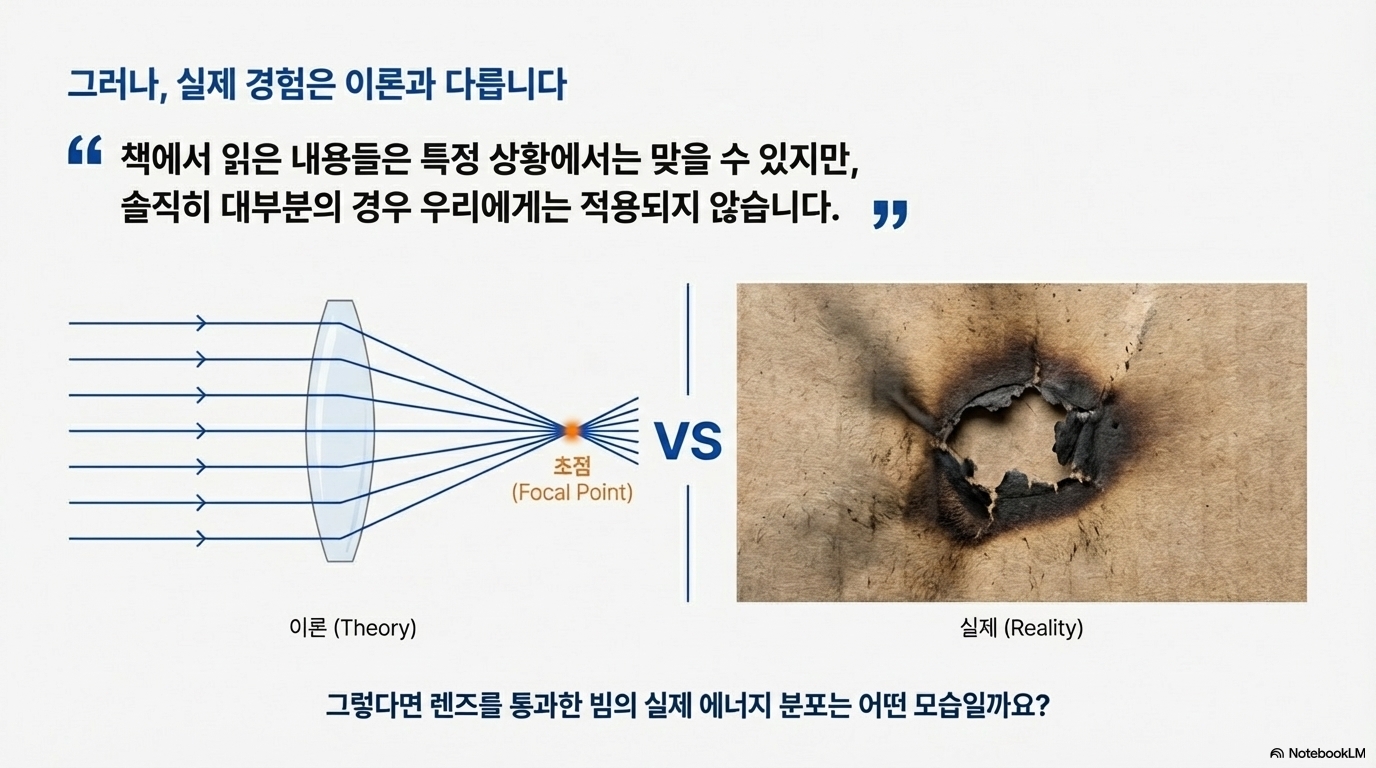

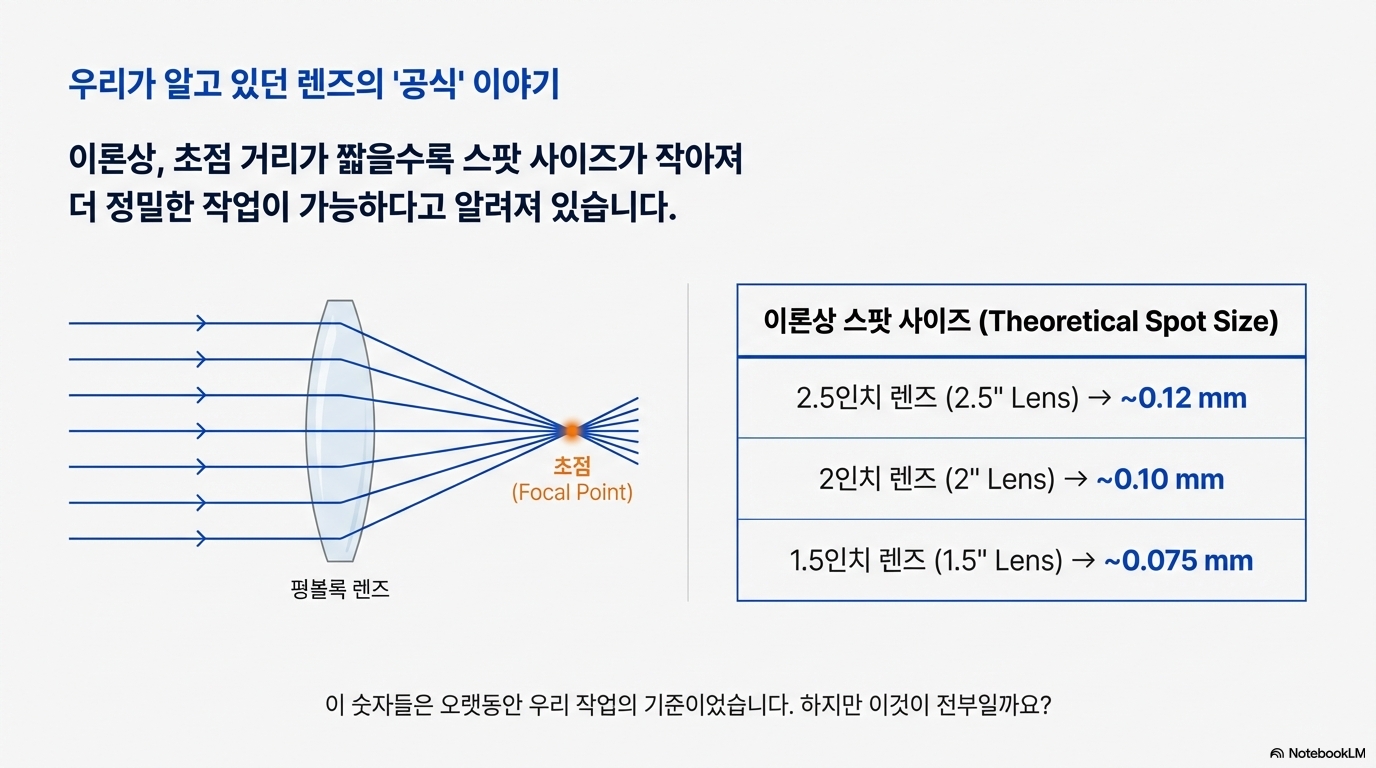

연구자가 내린 가장 근본적이고 극적인 결론은 이것입니다: 문헌이나 제품 사양표에서 볼 수 있는 이론적인 초점 크기는 우리가 사용하는 보급형 CO2 레이저 렌즈에 있어서는 아무런 의미가 없다는 것입니다.

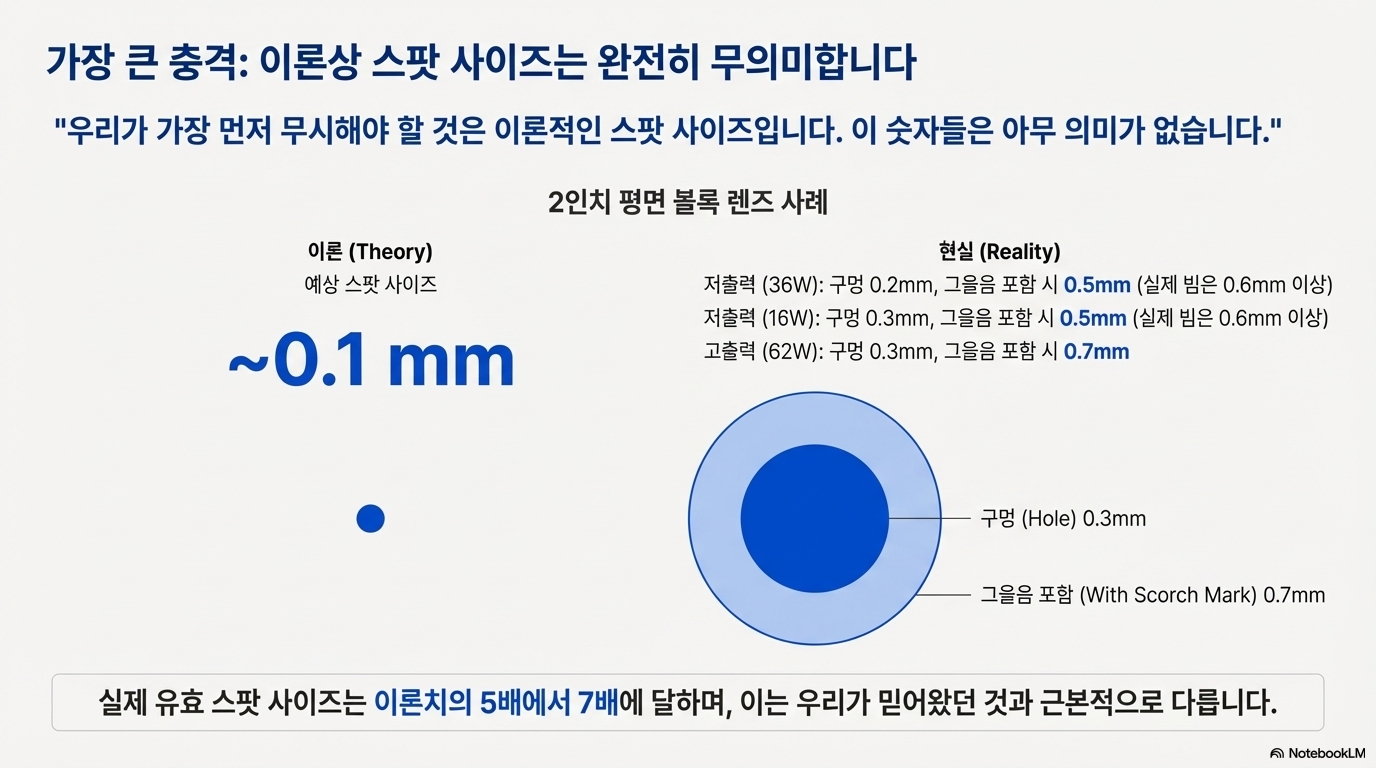

그의 실험은 이 사실을 명백히 보여줍니다. 예를 들어, 이론상 0.1mm의 초점 크기를 가져야 할 2인치 렌즈는 실제 저출력 테스트에서 0.2mm 크기의 구멍을 뚫었고, 그 주위에는 0.5mm 직경의 그을음 자국을 남겼습니다. 이는 레이저가 실제로 영향을 미치는 영역이 이론적 수치보다 훨씬 크다는 것을 의미합니다.

이는 빔의 에너지 분포 특성 때문입니다. 레이저 빔의 에너지는 중심부가 가장 높고 바깥으로 갈수록 약해집니다. '구멍'은 재료를 기화시킬 만큼 충분한 에너지가 집중된 영역이고, '그을음 자국'은 재료를 태울 정도의 에너지를 가진 영역입니다. 그리고 실제 빔은 그보다도 더 넓게 퍼져 있습니다. 연구자는 이 점을 매우 강하게 강조합니다.

"우리가 가장 먼저 무시해야 할 것은 이론적인 초점 크기입니다. 이 숫자들은 전혀 의미가 없습니다."

이것이 왜 중요할까요? 달성 불가능한 이론적 수치를 쫓는 것은 시간과 재료의 낭비일 뿐입니다. 좋은 결과를 얻는 핵심은 이론이 아닌, 내 렌즈의 실제 성능을 이해하는 데 있습니다.

2. 초점 크기는 고정불변이 아니다: 파워를 높이면 초점도 커진다

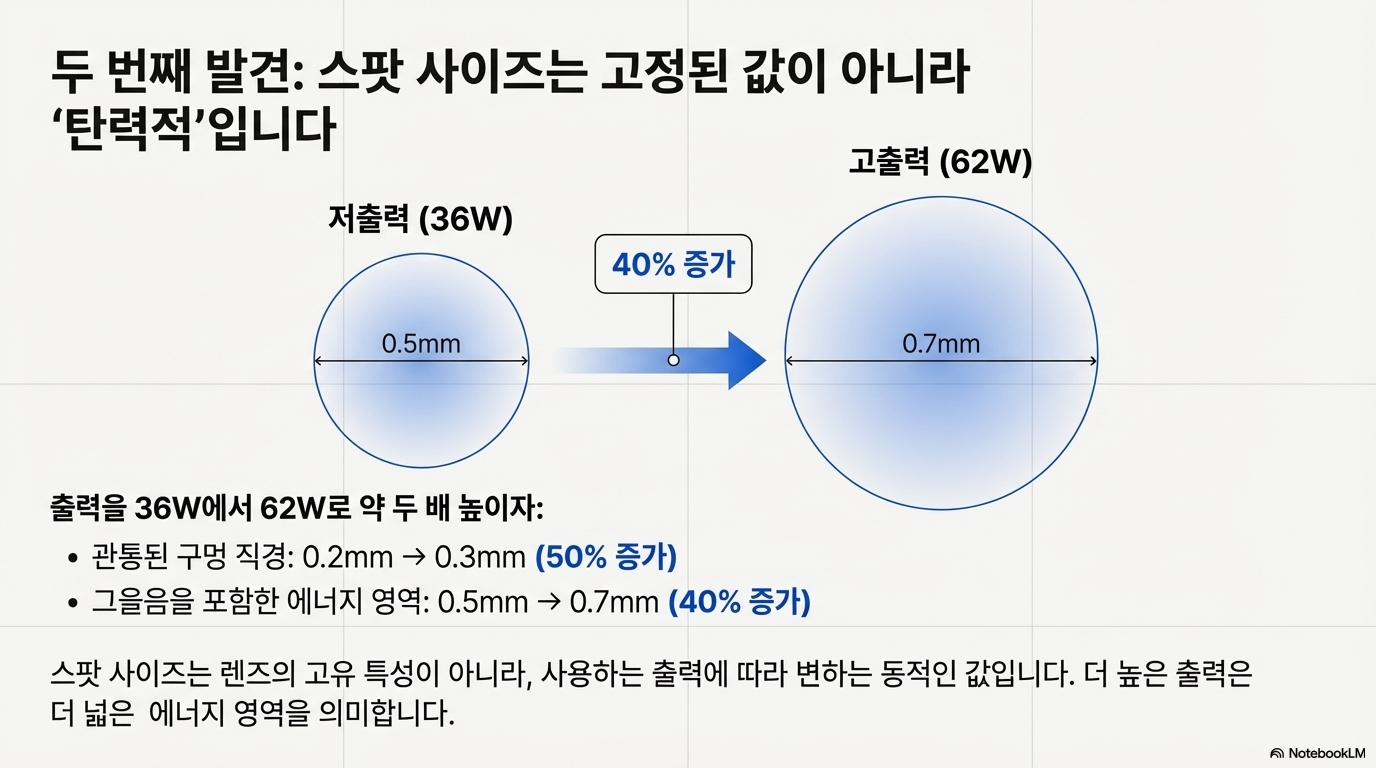

두 번째 놀라운 발견은 유효 초점 크기가 고정된 상수가 아니라 '탄력적'이라는 사실입니다. 즉, 레이저 출력을 높이면 초점의 크기도 함께 커집니다.

연구자는 2인치 평볼록 렌즈 실험에서 출력을 두 배로 높였을 때, 레이저가 뚫은 구멍의 직경은 0.2mm에서 0.3mm로 50%나 증가했고, 주변의 그을음 자국 역시 0.5mm에서 0.7mm로 눈에 띄게 커지는 것을 확인했습니다.

이 현상의 일관성은 모든 테스트에서 확인되었으며, 이는 예외가 아닌 보급형 렌즈의 근본적인 작동 방식임을 시사합니다. 이는 사양표가 말해주지 않는 중요한 트레이드오프를 드러냅니다. 더 깊은 절단을 위해 출력을 높이는 것은 곧 더 넓은 절단 폭과 정밀도 저하라는 대가를 치른다는 의미입니다. 섬세한 각인이나 정교한 상감 작업을 할 때는 무작정 출력을 높이는 것보다, 출력을 낮추고 속도를 조절하는 것이 더 나은 결과를 가져올 수 있습니다.

3. 렌즈의 앞뒤 방향이 모든 것을 바꾼다

특히 평볼록 렌즈 사용자라면 반드시 기억해야 할 사실입니다. 렌즈를 어느 방향으로 장착하느냐가 결과물의 모든 것을 바꿀 수 있습니다.

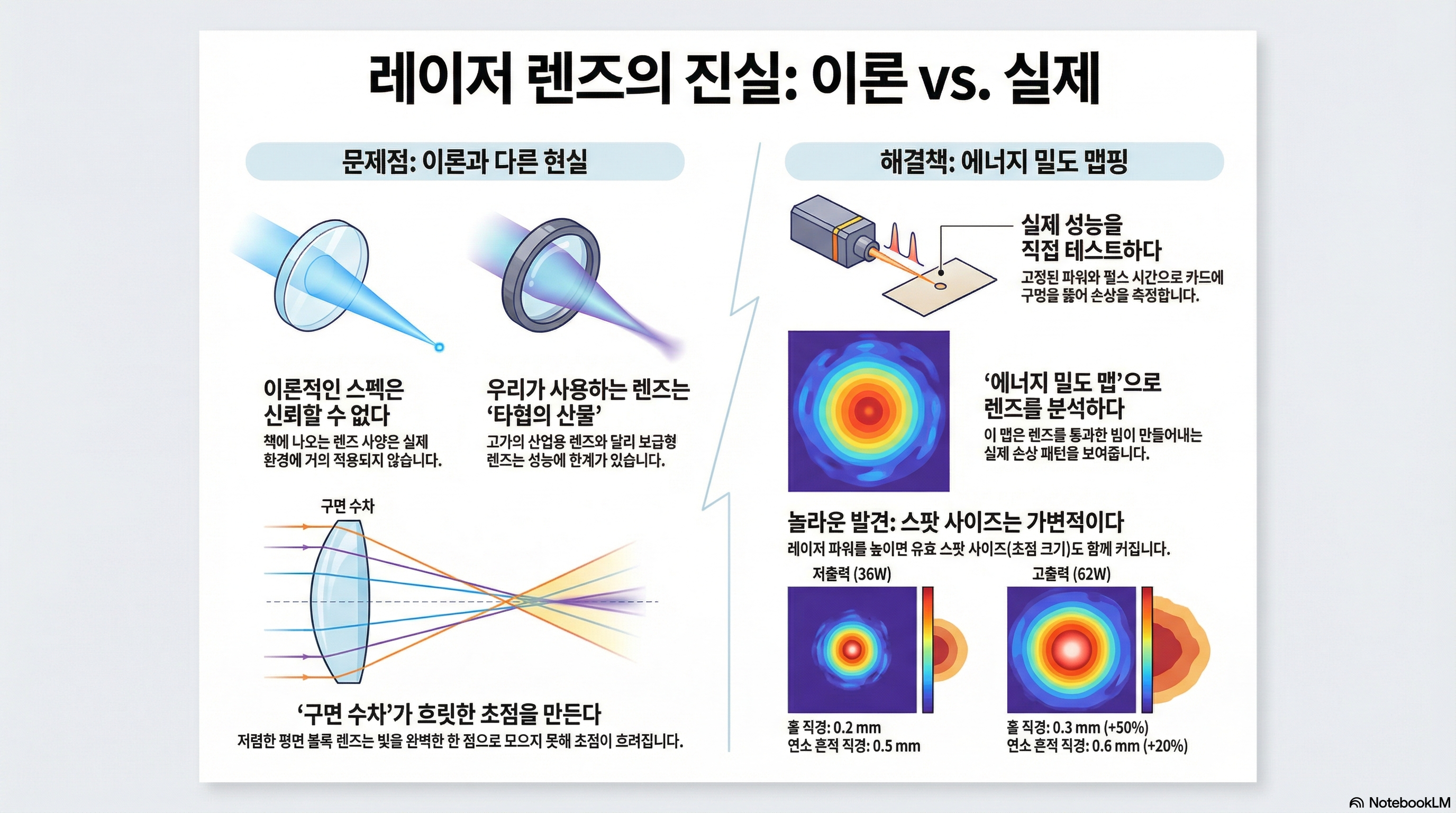

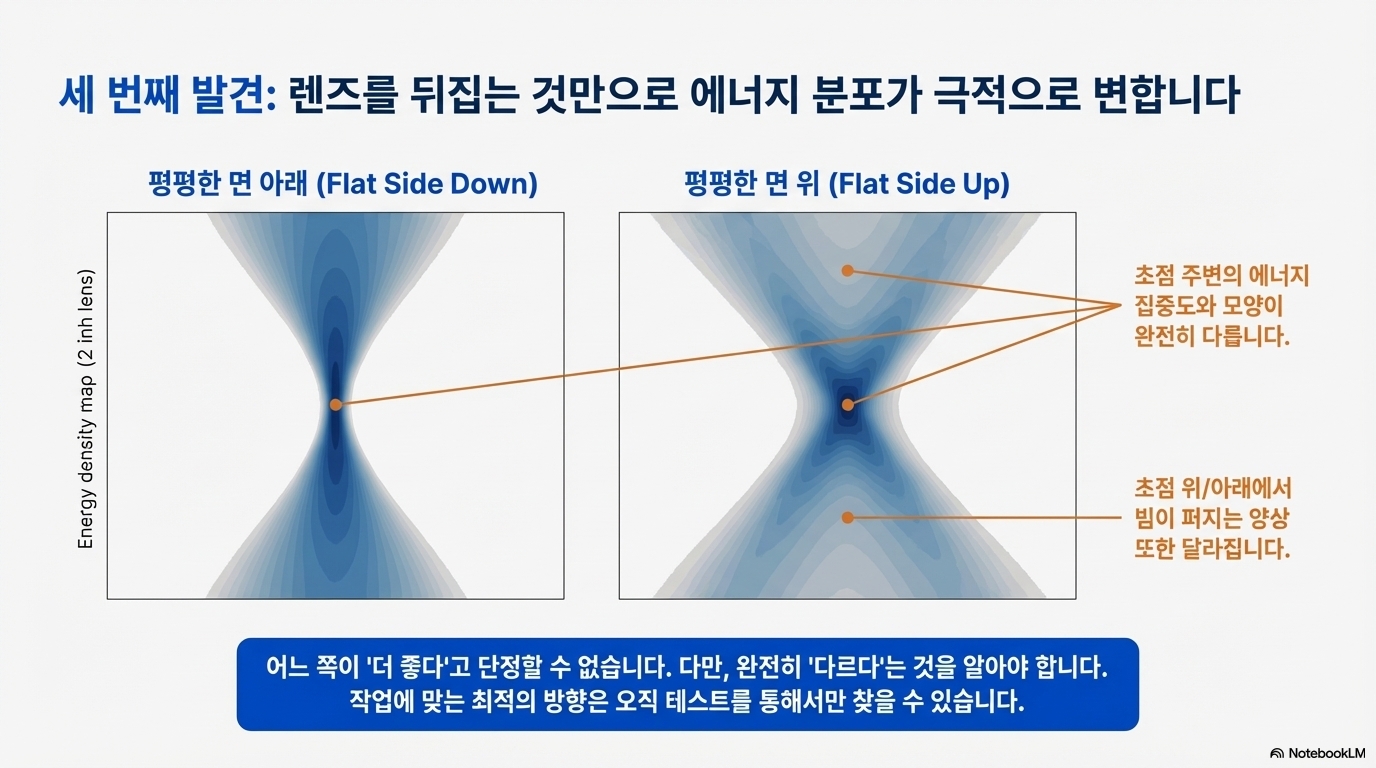

연구자가 제작한 '에너지 밀도 맵'은 렌즈의 평평한 면을 아래로 향하게 했을 때와 위로 향하게 했을 때, 에너지의 형태와 집중도가 극명하게 달라지는 것을 보여주었습니다. 한 방향은 에너지를 초점에 더 대칭적이고 밀도 높게 집중시키는 반면, 다른 방향은 에너지를 분산시키거나 비대칭적인 형태로 만들었습니다.

물론 이는 특정 렌즈의 실험 결과이지만, 이 원리는 모든 평볼록 렌즈에 보편적으로 적용됩니다. 이처럼 간단하고 흔히 간과되는 변수 하나가 절단의 성능과 품질을 극적으로 변화시킬 수 있습니다. 어느 방향이 최적인지는 직접 테스트를 통해 확인해야만 합니다.

4. 왜 '흐릿한 초점'이 생길까? 저렴한 렌즈의 구면 수차 현상

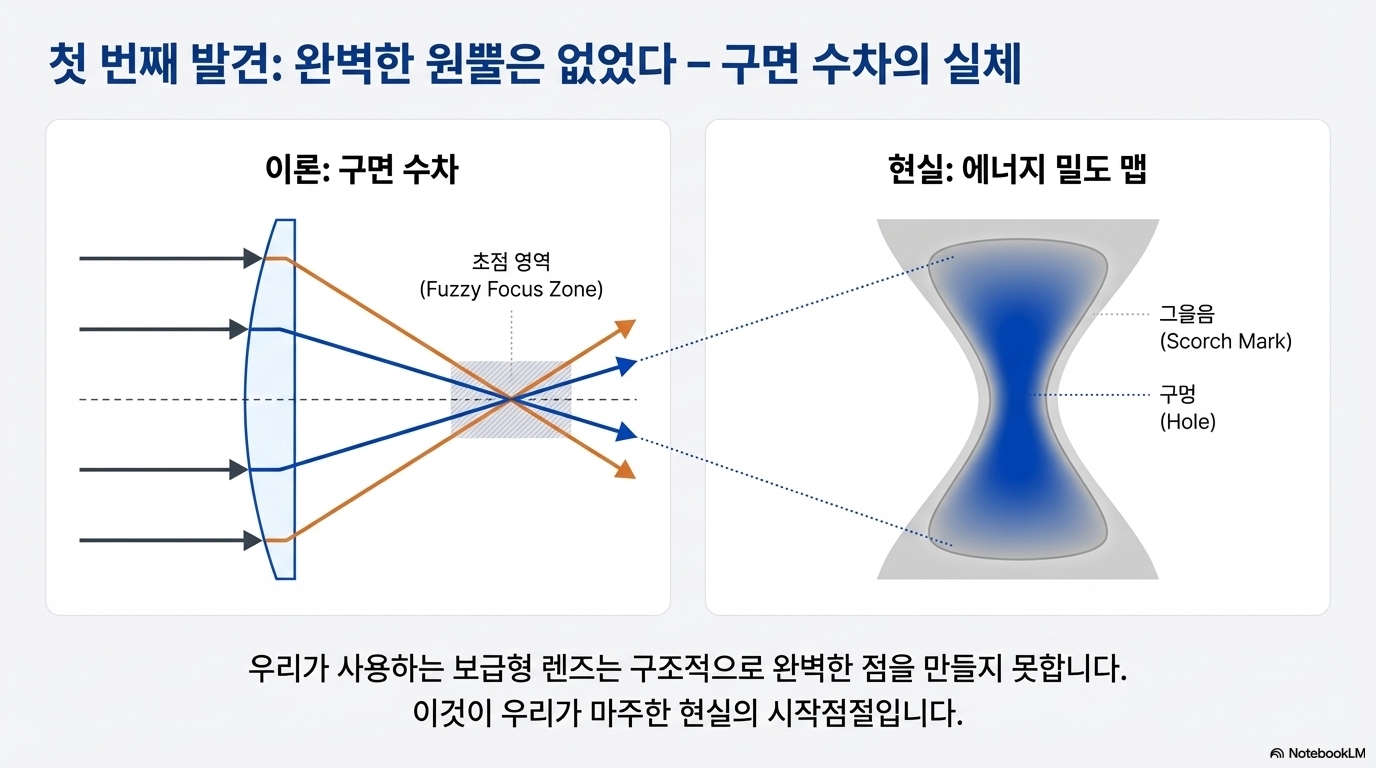

많은 사용자가 겪는 '선명하지 않고 흐릿한 초점' 문제의 원인은 바로 저렴한 렌즈의 고질적인 문제인 '구면 수차(spherical aberration)' 현상 때문입니다.

완벽한 렌즈를 모든 신호를 하나의 작은 수신기로 모으는 위성 안테나라고 상상해 봅시다. 반면, 일반적인 보급형 구면 렌즈는 얕은 수프 그릇과 같습니다. 그릇의 가파른 가장자리에 부딪힌 신호와 평평한 바닥에 부딪힌 신호가 서로 다른 지점으로 튕겨 나가 결국 선명한 한 점이 아닌 흐릿한 영역을 만드는 것과 같은 원리입니다. 이 기하학적 불완전성 때문에 렌즈 가장자리를 통과하는 빛과 중심부를 통과하는 빛이 서로 다른 지점에 초점을 맺게 되는 것입니다.

해결책은 두 가지가 있습니다. 저렴한 방식은 반대편에 또 다른 곡률을 주어 구면 수차를 일부 보정하는 '메니스커스(meniscus) 렌즈'를 사용하는 것입니다. 더 비싼 산업용 방식은 특수한 비구면 형태로 가공되어 거의 완벽한 초점을 만드는 '비구면(aspheric) 렌즈'입니다. 우리가 사용하는 렌즈의 가격과 성능 차이가 어디에서 비롯되는지 이해할 수 있는 대목입니다.

5. 섣부른 조합은 금물: 파장을 무시한 실험의 함정

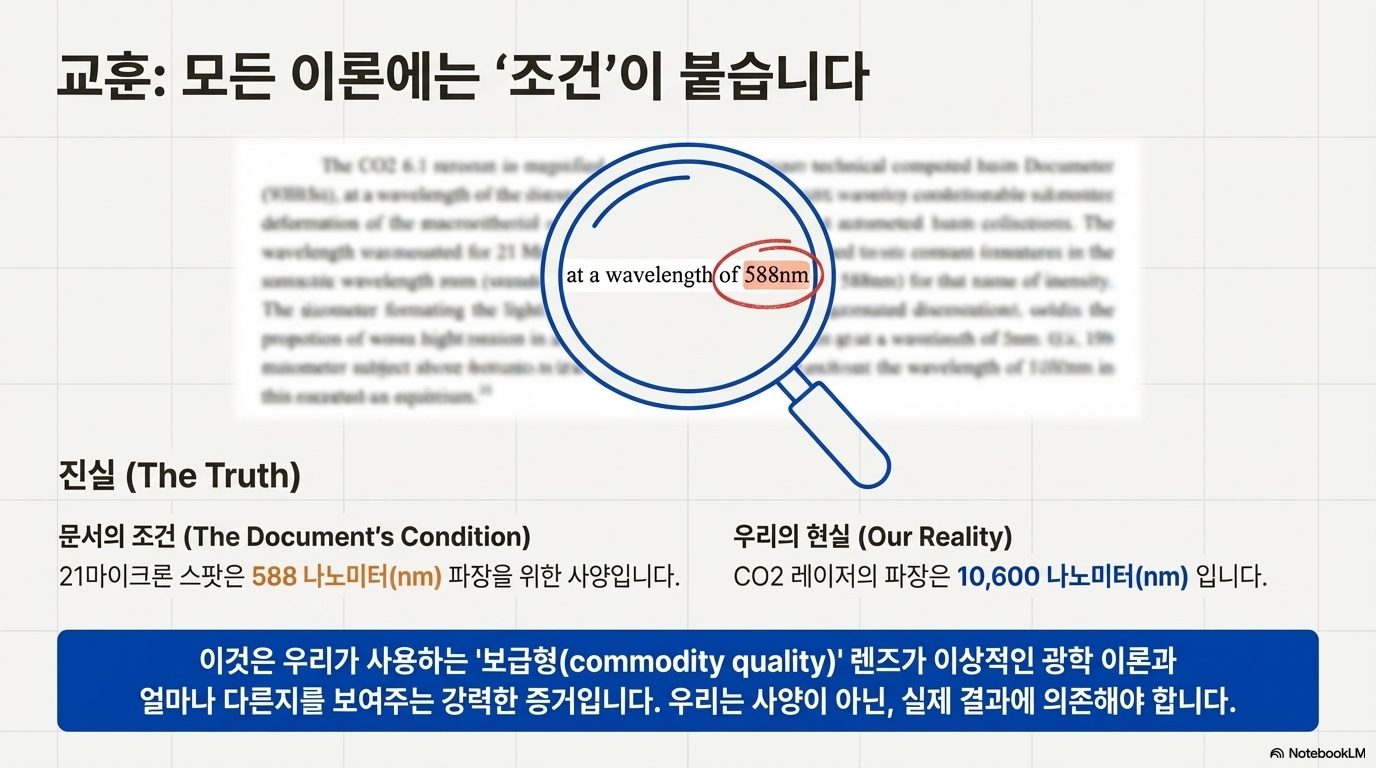

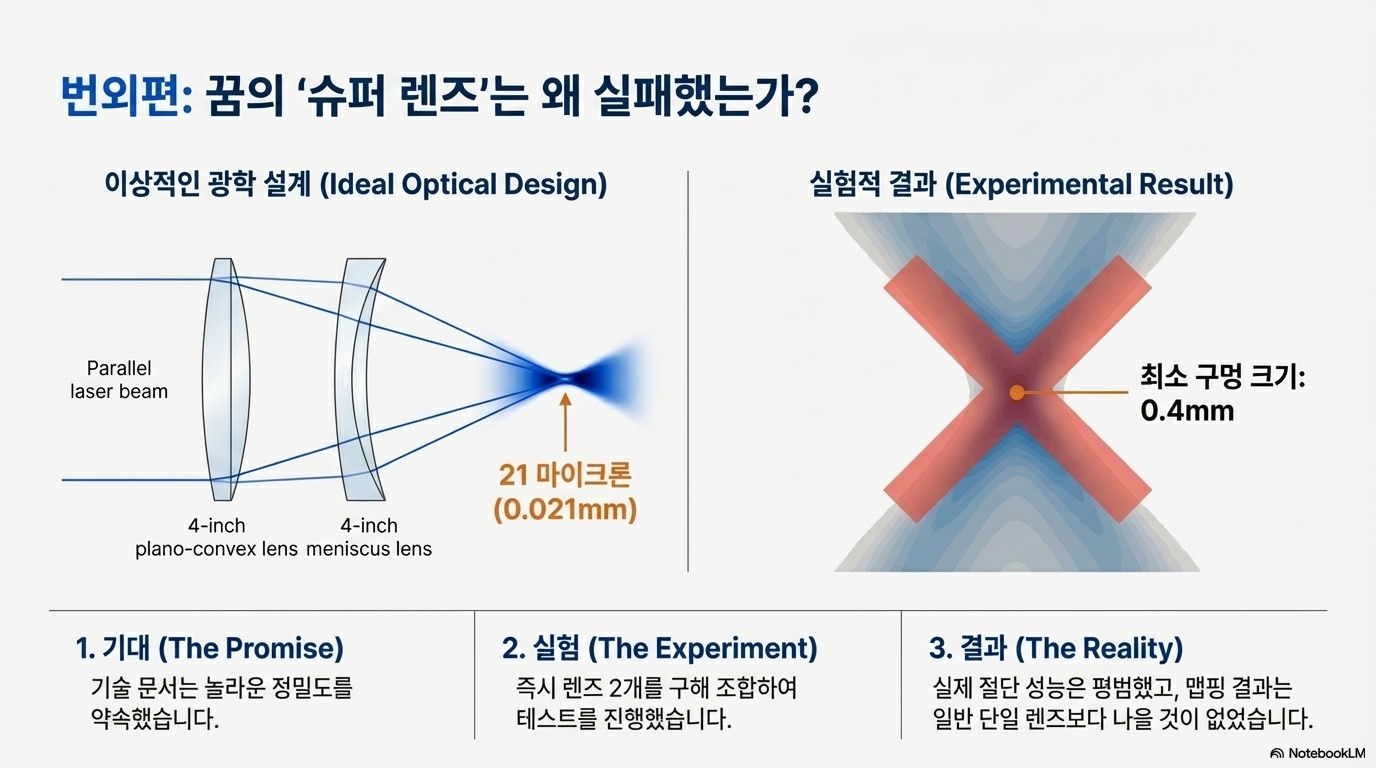

연구자는 신뢰도 높은 광학 회사(Thorlabs)의 기술 자료에서 두 개의 렌즈를 조합하여 무려 21마이크론(0.021mm)이라는 경이적인 '초미세 초점'을 만들 수 있다는 내용을 발견하고 즉시 실험에 착수했습니다.

결과는 완벽한 실패였습니다. 두 렌즈를 조합한 결과는 단일 렌즈보다 오히려 더 나빴습니다.

실패의 결정적인 원인은 바로 '파장'이었습니다. 기술 자료의 사양은 588nm 파장의 가시광선을 기준으로 한 것이었습니다. 하지만 CO2 레이저는 10.6마이크론(10,600nm)이라는 전혀 다른 파장의 적외선을 사용합니다. 렌즈 소재(셀렌화아연)의 굴절률은 빛의 파장에 따라 달라지기 때문에, 가시광선에 맞춰 완벽하게 설계된 조합이라도 CO2 레이저의 긴 파장 앞에서는 비효율적이고 예측 불가능하게 작동할 뿐이었습니다.

이 사례는 과학과 공학에서 '문맥'이 얼마나 중요한지를 보여주는 강력한 교훈입니다. 파장과 같은 근본 원리를 이해하지 못한다면, 기술적으로 완벽히 옳은 정보조차 완전히 잘못 적용될 수 있습니다.

결론

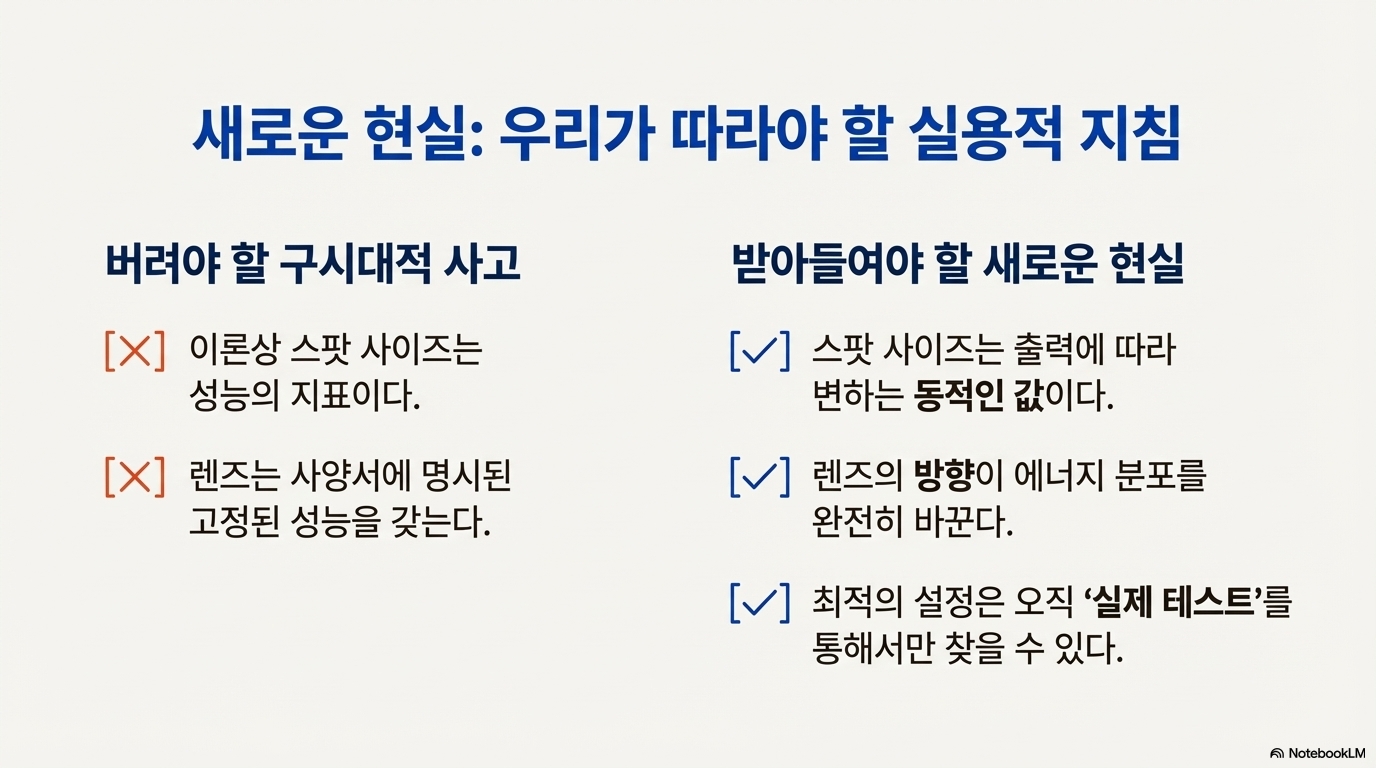

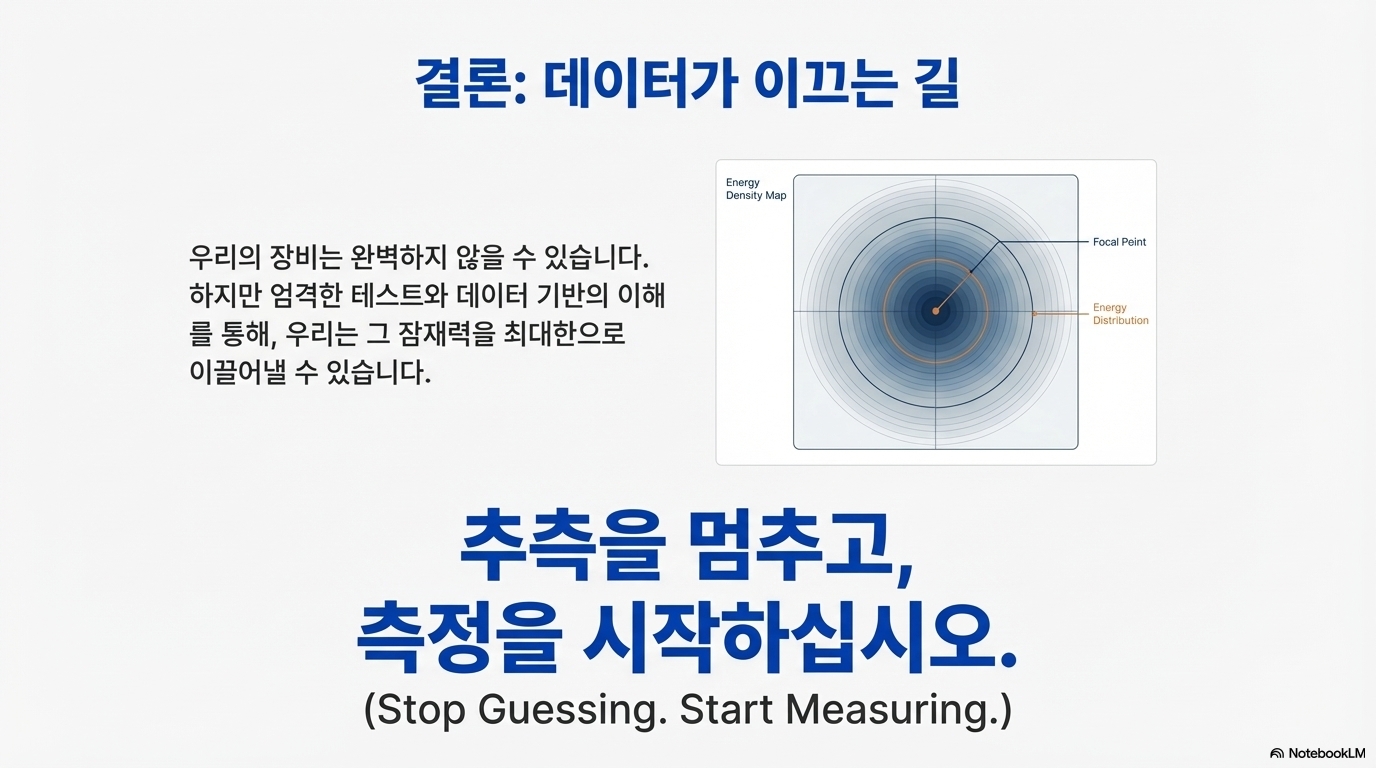

우리가 사용하는 대부분의 보급형 레이저 렌즈는 '타협적인 품질'을 가진 제품입니다. 이런 렌즈의 세계에서는 이론적인 사양표가 현실을 제대로 반영하지 못하며, 오직 실제 테스트만이 진실을 보여줍니다. 결국 이 모든 발견은 사양표에 대한 맹신을 버리고 경험적 테스트 문화를 받아들여야 한다는 점을 역설합니다. 프로슈머급 기술 사용자에게 가장 가치 있는 도구는 더 비싼 렌즈가 아니라, 내가 가진 장비를 체계적으로 테스트하며 얻은 지식 그 자체입니다.

우리가 사용하는 도구에 대해 '당연하게' 받아들였던 사실 중, 직접 실험해봄으로써 재발견할 수 있는 것은 또 무엇이 있을까요?
