레이저 커터의 자동 초점 기능, 더 이상 믿지 마세요: 전문가만 아는 5가지 비밀 기술
1.0 서론: 불편한 자동 초점 펜, 이제 안녕!

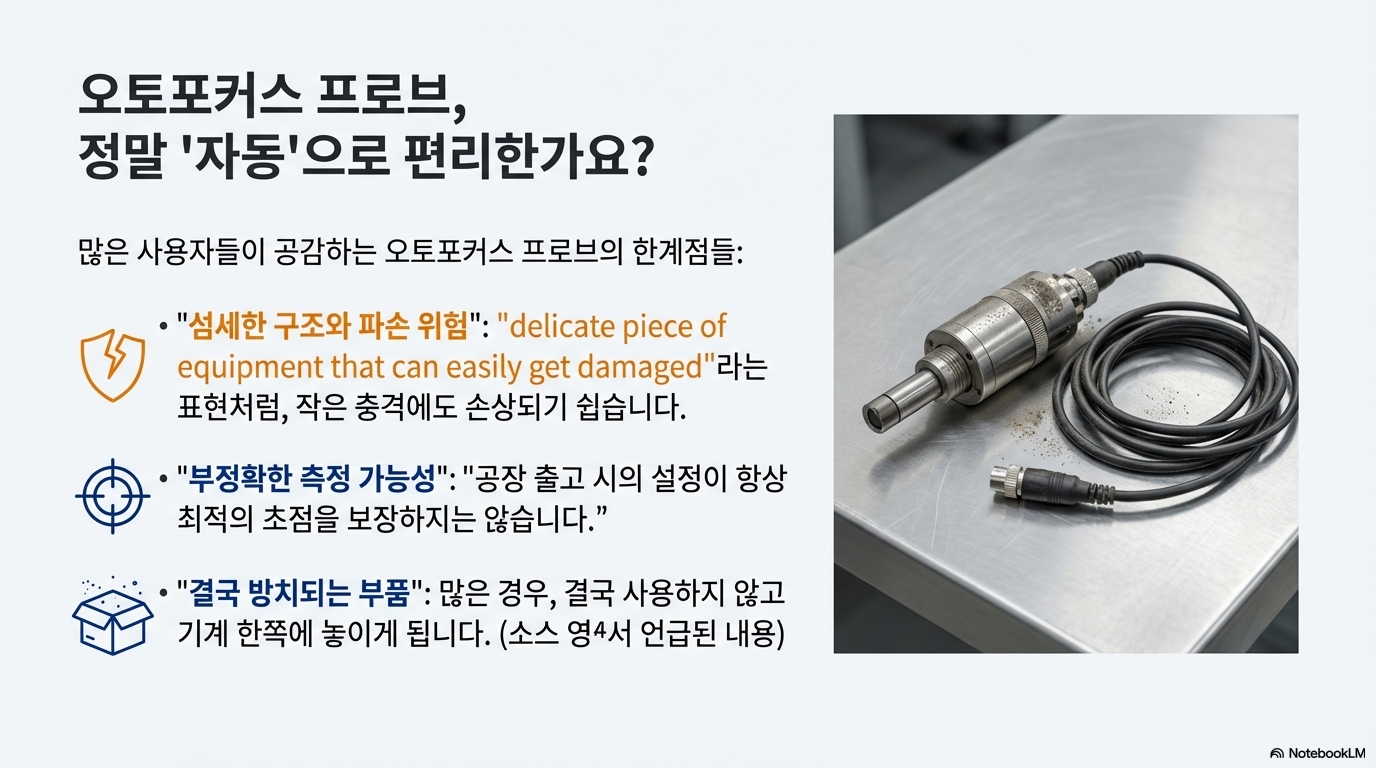

레이저 커터를 사용해 보셨다면 아마 공감하실 겁니다. 기계에 기본으로 달려 나오는 자동 초점 펜(probe) 말이죠. 항상 어딘가에 부딪혀 부러질까 조마조마하고, 작업 흐름의 핵심인 초점 설정 과정이 번거롭게 느껴질 때가 많습니다. 이 섬세하고 파손되기 쉬운 부품은 많은 사용자들에게 고질적인 불편함을 안겨주곤 합니다.
하지만 더 이상 그 불안한 자동 초점 펜에 의존할 필요가 없습니다. 이 글에서는 그 펜 없이도 더 정확하고, 더 안전하며, 심지어 작업 종류에 따라 초점을 자동으로 최적화하는 5가지 놀라운 비밀 기술을 알려드릴 겁니다. 이것은 단순히 펜을 대체하는 것이 아니라, 더 똑똑하고 견고한 방식으로 기계를 제어하는 새로운 길입니다. 이제 여러분의 레이저 커터를 한 단계 더 업그레이드할 준비를 하세요!

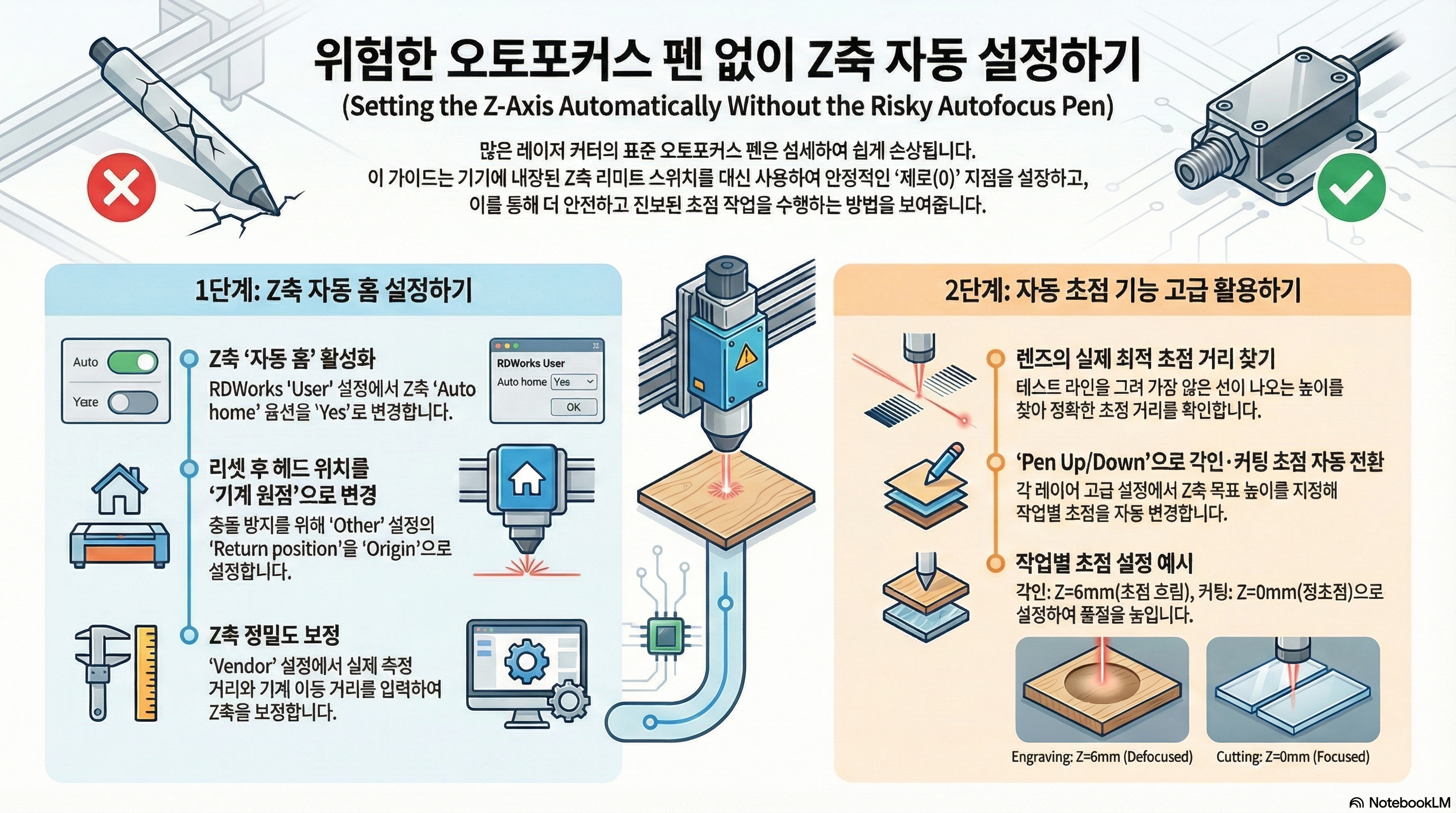

2.0 팁 1: Z축 리미트 스위치를 새로운 '자동 초점' 기준으로 삼으세요
핵심 개념

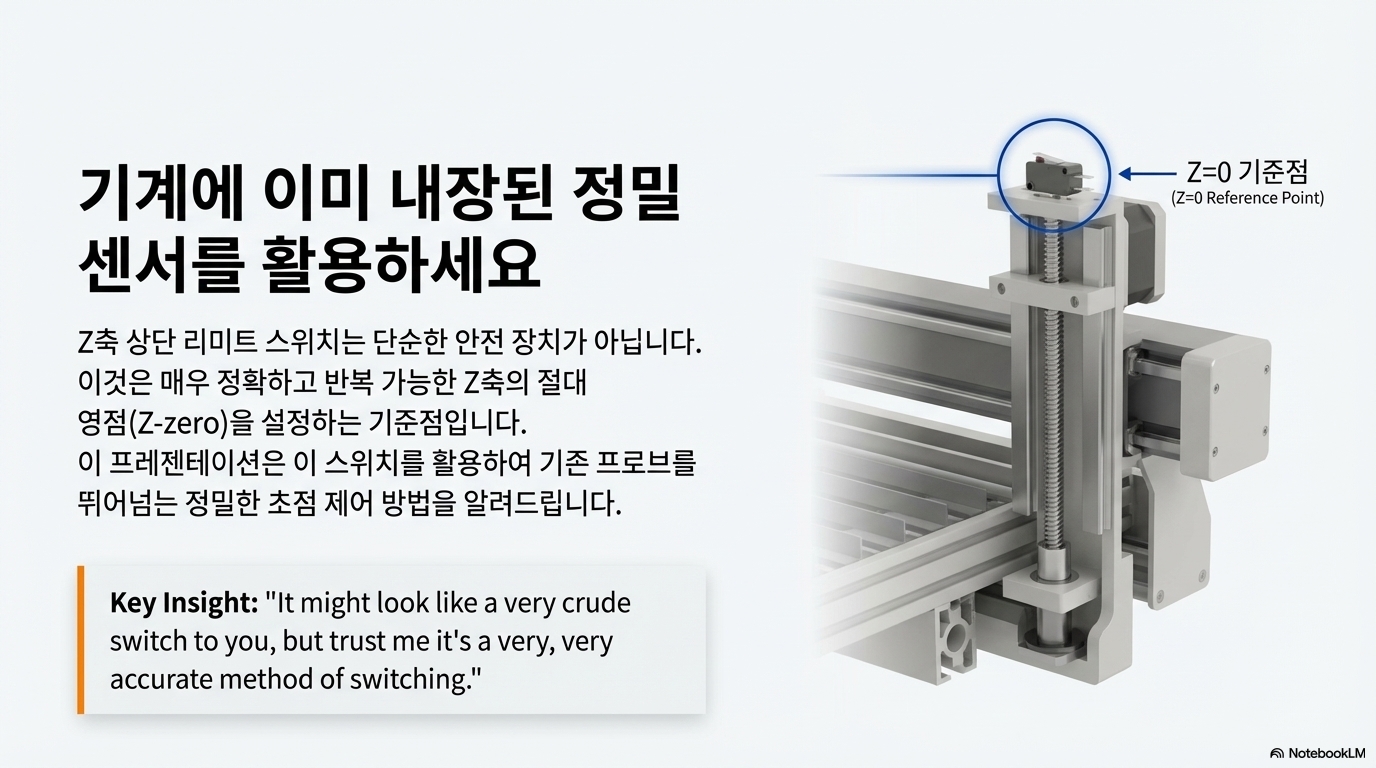

기존의 자동 초점 펜을 완전히 대체할 첫 번째 단계는 바로 기계 Z축 상단에 있는 리미트 스위치를 활용하는 것입니다. 이 스위치를 테이블의 '제로(0)' 기준점으로 설정하면, 파손 위험이 있는 외부 펜보다 훨씬 더 안정적이고 반복 가능한 기준점을 확보할 수 있습니다.

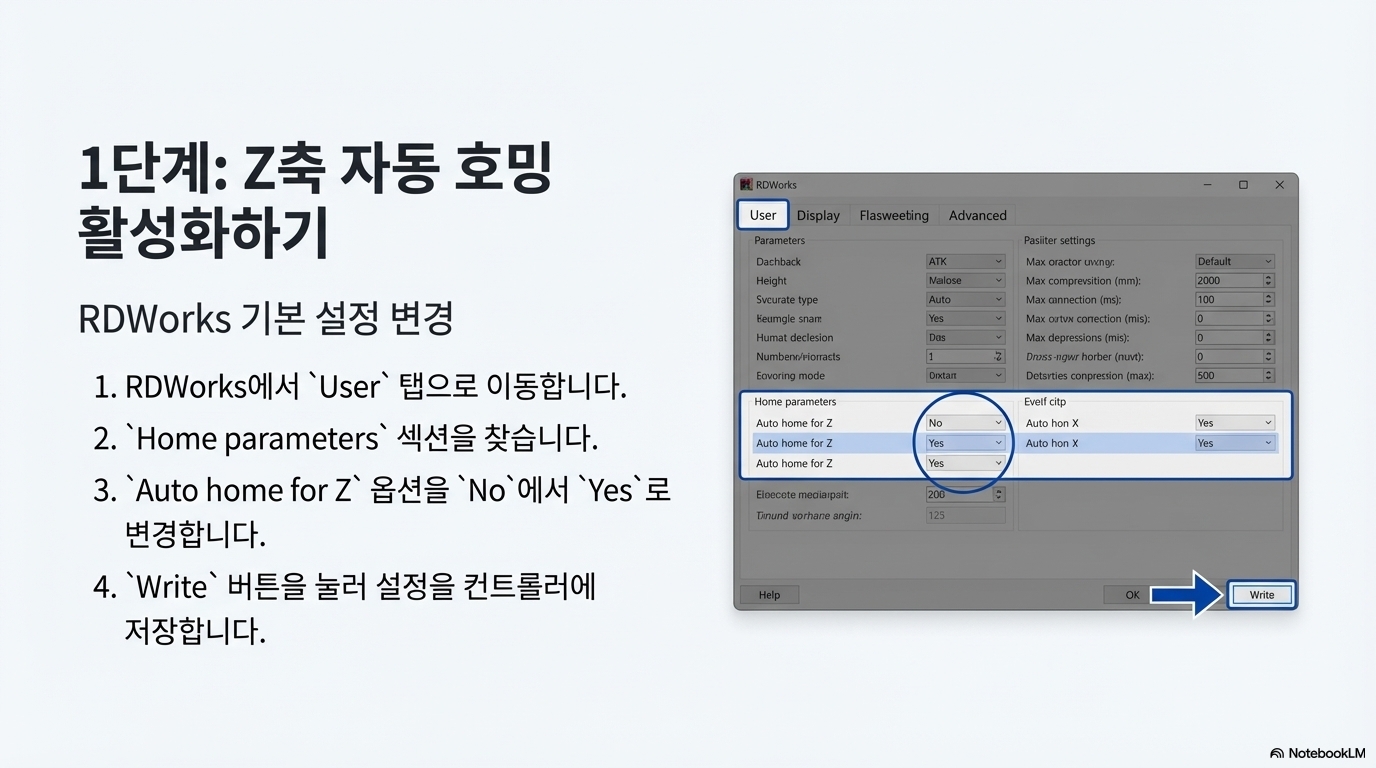

설정 방법
RDWorks 소프트웨어에서 몇 번의 클릭만으로 이 기능을 활성화할 수 있습니다.
- User 탭으로 이동합니다.
- Home Parameters 섹션을 찾습니다.
- 먼저 기계에서 현재 설정을 불러오기 위해 Read 버튼을 누릅니다.
- Z축의 Auto home 옵션을 No에서 Yes로 변경합니다.
- 변경된 설정을 기계에 저장하기 위해 Write 버튼을 누릅니다.
작동 원리
이제 기계의 리셋 버튼을 누르면 정교한 자동 원점 설정 과정이 시작됩니다. 레이저 헤드가 X, Y축의 원점을 찾는 동안, Z축 테이블은 상단으로 끝까지 올라가 리미트 스위치를 누릅니다. 그 후 약간 아래로 내려왔다가 다시 위로 올라가 스위치에 부드럽게 닿은 뒤, 마지막으로 아주 천천히 아래로 내려오면서 스위치가 정확히 떨어지는 지점을 찾아냅니다. 바로 그 지점이 여러분의 새로운 Z=0 기준점이 되는 것입니다.
"이 스위치가 매우 조잡해 보일 수 있지만, 저를 믿으세요. 이것은 매우, 매우 정확한 스위칭 방법입니다."
3.0 팁 2: '원점 복귀' 후의 충돌 위험을 원천 차단하세요
문제점

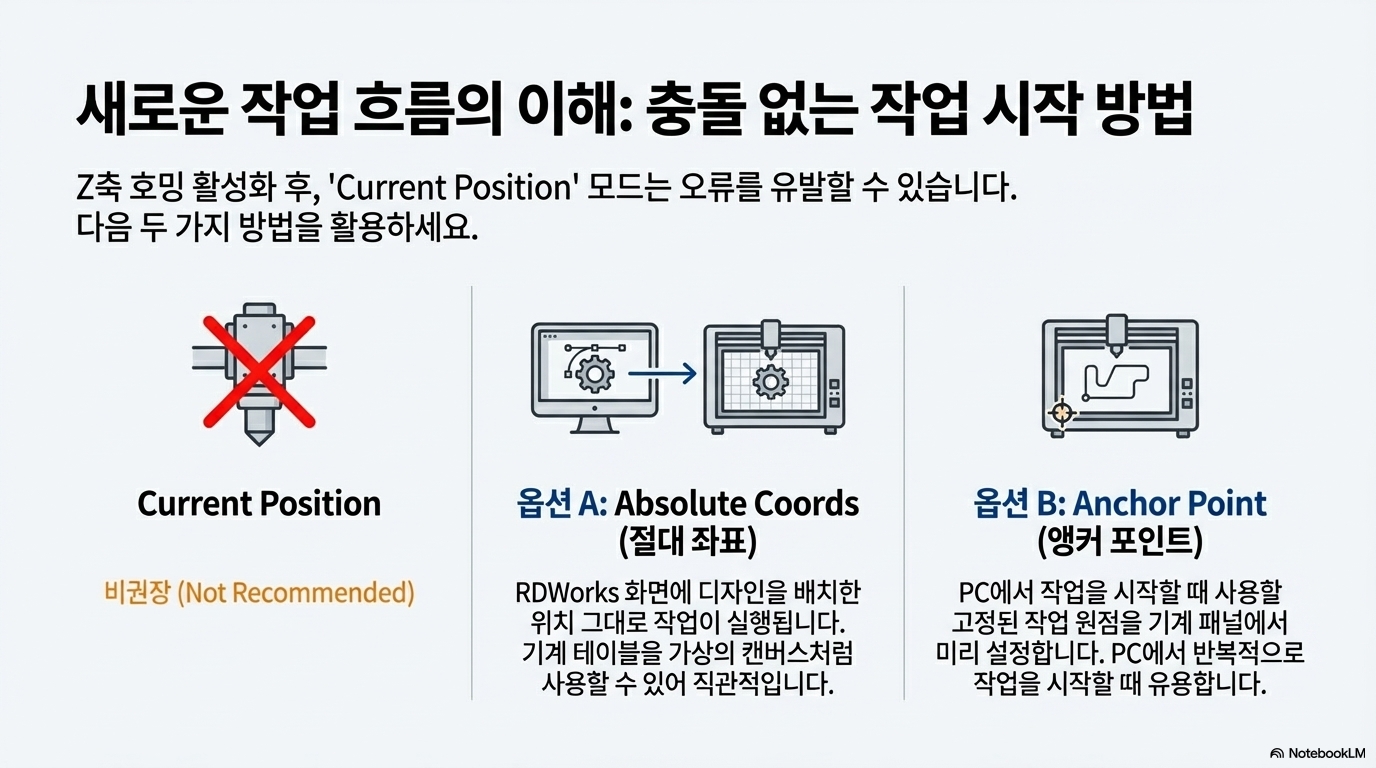

Z축 자동 원점 복귀를 설정한 후 새로운 문제가 발생할 수 있습니다. 기계가 X, Y, Z축의 원점을 모두 찾은 뒤, 이전에 사용자가 설정해 둔 작업 원점(origin point)으로 갑자기 이동하는 경우가 있습니다. 만약 테이블 위에 두꺼운 재료가 놓여 있었다면 레이저 헤드와 그대로 충돌하게 되겠죠.
해결책
이 위험천만한 자동 이동을 방지하는 설정이 있습니다.

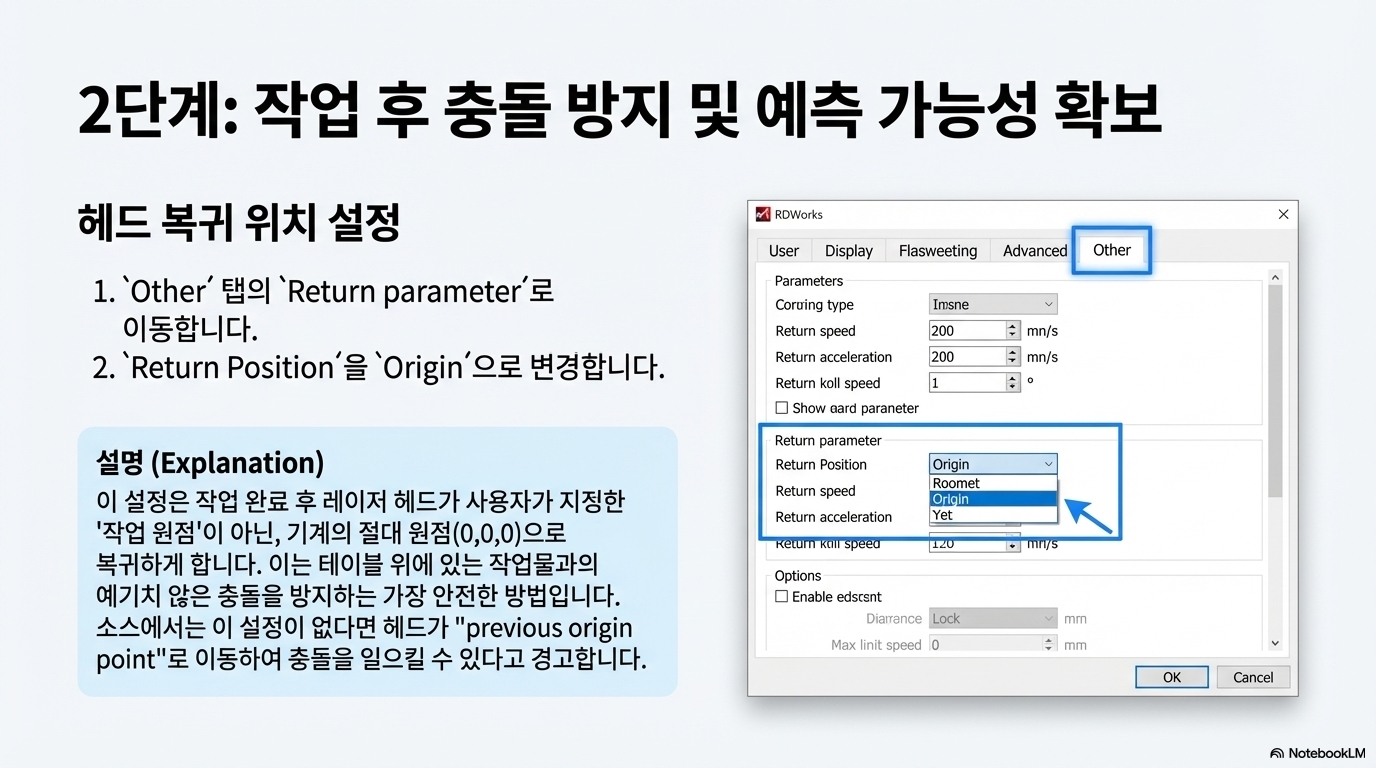

- User 탭의 Other 섹션으로 이동합니다.
- Return Parameter를 찾습니다.
- Return Position 설정을 'Absolute Origin'(사용자 설정 원점)에서 'Origin'(기계의 실제 0,0 좌표)으로 변경합니다. (참고: RDWorks에서 'Absolute Origin'은 우리가 흔히 생각하는 기계의 원점(0,0)이 아니라, 사용자가 마지막으로 설정한 작업 시작점을 의미하는 다소 헷갈리는 용어입니다. 반면, 우리가 원하는 기계 원점은 'Origin'으로 표시됩니다.)
결과
이 설정을 바꾸면, 원점 복귀 동작이 끝난 후 레이저 헤드는 기계의 실제 0,0 위치(보통 좌측 상단 구석)에 안전하게 머무르게 됩니다. 더 이상 예기치 않은 헤드 이동으로 인한 충돌을 걱정할 필요가 없어지며, 작업 준비 과정이 훨씬 더 안전하고 예측 가능해집니다.

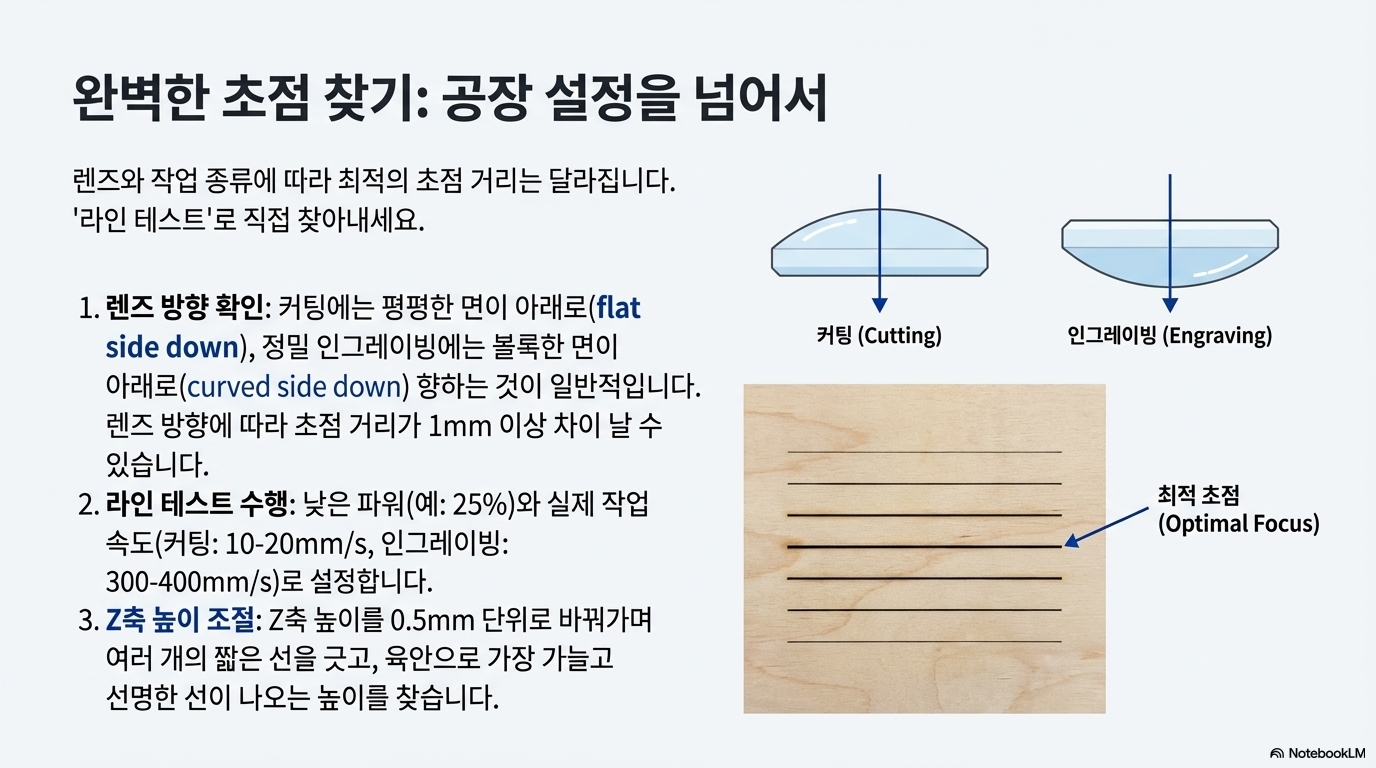

4.0 팁 3: 렌즈가 거꾸로 장착되었을 수 있습니다 (절단 효율의 비밀)
통념 뒤집기
대부분의 레이저 커터는 렌즈의 볼록한 면이 아래를 향하도록 장착된 상태로 출고됩니다. 많은 분들이 이것이 당연한 설정이라고 생각하죠.
새로운 관점
하지만 제 경험에 따르면, 특히 절단(cutting) 작업의 효율을 극대화하고 싶다면 렌즈를 뒤집어 평평한 면이 아래를 향하도록 장착하는 것이 훨씬 더 좋습니다. 물론, 이는 정밀한 사진 조각(engraving)에 최적화된 설정과는 다를 수 있습니다.
중요한 결과
가장 중요한 점은 렌즈의 방향을 바꾸면 최적의 초점 거리(focal distance)가 완전히 달라진다는 것입니다. 실제로 일반적인 공장 설정(볼록한 면이 아래)에서는 최적 초점 거리가 약 6.5mm였지만, 절단을 위해 렌즈를 뒤집자(평평한 면이 아래) 최적 초점 거리는 5.5mm로 바뀌었습니다. 무려 1mm나 차이가 난 것이죠. 따라서 공장에서 제공된 초점 측정 게이지를 더 이상 맹신해서는 안 됩니다. 반드시 직접 테스트를 통해 새로운 최적의 초점 거리를 찾아야 합니다.

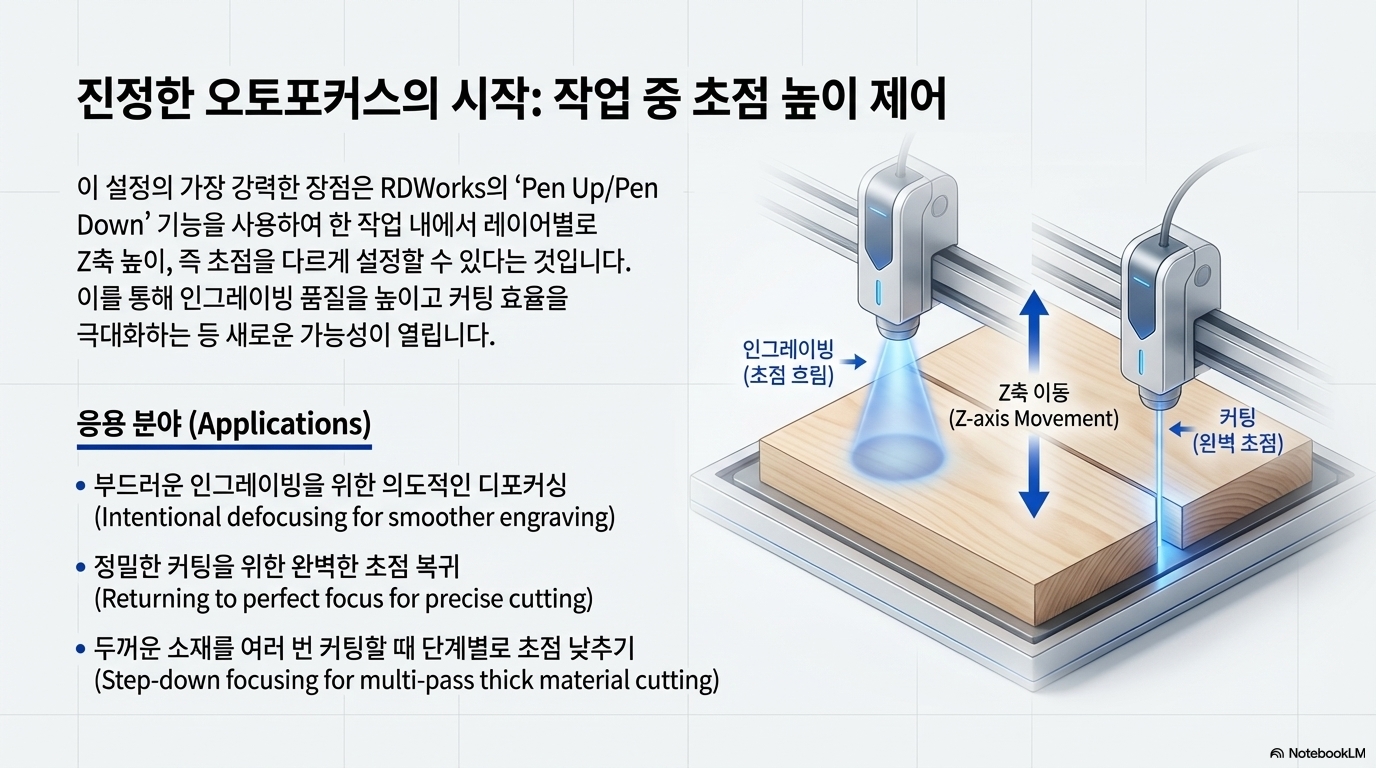

5.0 팁 4: '프로그래밍 가능한 자동 초점'으로 완벽한 결과물을 만드세요
고급 기술 소개
이 글의 핵심이자 가장 놀라운 '아하!'의 순간입니다. 이것은 단순한 팁을 넘어 작업 방식의 혁명입니다. 이제 단 하나의 작업 파일 안에서 조각 레이어와 절단 레이어의 Z축 높이(초점)를 기계가 자동으로 조절하게 만들 수 있습니다. 수동으로 초점을 여러 번 맞춰야 했던 복잡한 작업이 '설정하고 잊어버리는(set-it-and-forget-it)' 완전 자동화 공정으로 탈바꿈하는 순간이죠. 이것이야말로 진정한 의미의 '소프트웨어 자동 초점'입니다.

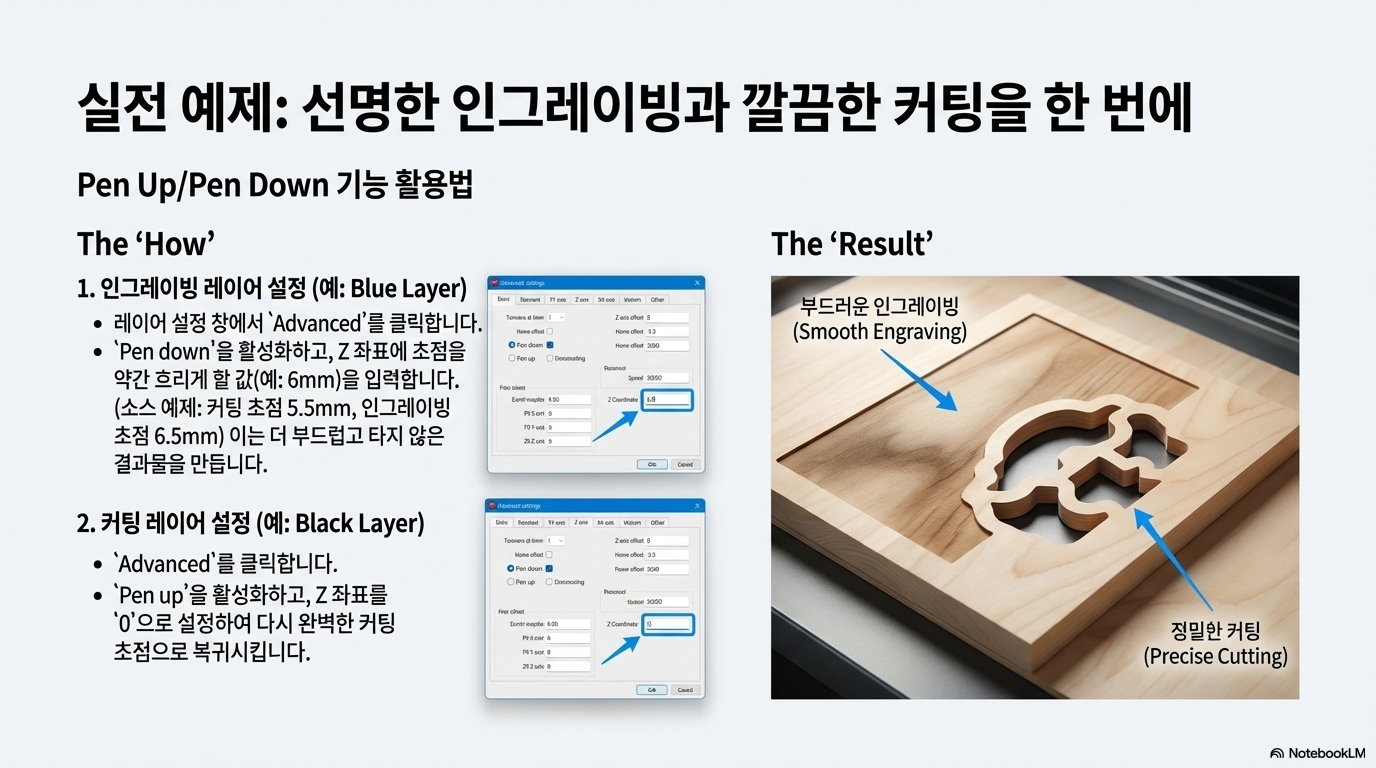

설정 방법
RDWorks의 각 레이어 설정에서 이 마법 같은 기능을 사용할 수 있습니다.
- 조각(Engrave) 레이어 설정:
- 조각 레이어의 설정창에서 Advanced 버튼을 누릅니다.
- Pen Up/Down 기능을 활성화(체크)합니다.
- 테이블을 Z=6mm라는 절대 좌표로 Down시켜 초점을 의도적으로 약간 흐리게 만듭니다. 절단과 달리, 조각에서는 아주 약간 넓고 부드러운 빔이 과도한 연소 없이 깨끗한 면 채우기를 만들어 주기 때문입니다.
- 절단(Cut) 레이어 설정:
- 절단 레이어의 Advanced 설정으로 들어갑니다.
- Pen Up/Down 기능을 활성화합니다.
- 이번에는 테이블을 최적의 절단 초점 위치인 절대 좌표 Z=0으로 Up 시킵니다.
결과 시연
이 설정을 마치고 작업을 시작하면, 기계는 먼저 조각을 위해 자동으로 테이블을 Z=6mm 위치로 내립니다. 조각 작업이 끝나면, 곧바로 테이블을 다시 Z=0mm 위치까지 올려 날카로운 절단 초점을 맞춘 뒤 절단 작업을 시작합니다. 이 모든 과정이 사용자의 수동 개입 없이 한 번의 실행으로 완벽하게 이루어지며, 조각과 절단 모두에서 최상의 품질을 얻을 수 있습니다.
6.0 팁 5: 완벽한 초점의 마지막 비밀: '속도'에 따라 초점은 변합니다
놀라운 사실
많은 숙련된 사용자조차 모르는 비밀이 있습니다. 바로 최적의 초점 거리는 레이저 헤드의 이동 속도에 따라 미세하게 변한다는 사실입니다.
실용적인 예시
실제 테스트에서, 느린 절단 속도(예: 20mm/s)에서의 최적 초점은 5.5mm였지만, 빠른 조각 속도(예: 400mm/s)에서는 최적 초점이 6.5mm로 나타났습니다. 속도 차이만으로 초점 거리가 1mm나 달라진 것입니다.
적용점
이것이 바로 여러분이 자신의 주된 작업과 해당 작업에서 주로 사용하는 속도에 맞춰 별도의 초점 테스트를 진행해야 하는 이유입니다. 예를 들어, 절단 초점을 찾을 때는 평소 사용하는 절단 속도로, 조각 초점을 찾을 때는 일반적인 조각 속도로 '가는 선 그리기 테스트'를 진행하세요. "완벽한 초점"이란 단 하나의 고정된 값이 아니라, 작업의 종류와 속도에 따라 유동적으로 변하는 값이라는 것을 기억해야 합니다.
7.0 결론: 이제 당신의 레이저 커터를 완벽하게 제어할 시간
우리는 오늘 파손되기 쉬운 자동 초점 펜을 서랍 속에 넣어두고, 대신 기계에 이미 내장된 Z축 리미트 스위치와 소프트웨어의 고급 기능을 활용하는 법을 배웠습니다. 이를 통해 더 높은 수준의 정밀도, 작업의 안전성, 그리고 놀라운 자동화까지 손에 넣었습니다.
이제 조각과 절단의 초점을 자유자재로 제어할 수 있게 되었습니다. 당신이 만들 첫 번째 복합 프로젝트는 무엇입니까?
