Rdworks Lab 215 레이저 절단 렌즈의 숨겨진 비밀

완벽한 렌즈가 최악의 커팅을 하는 이유: 2년간의 실험이 밝혀낸 진실

1.0 서론: 완벽한 절단을 향한 여정

레이저 커팅기를 사용하는 모든 이들의 공통된 목표는 깨끗하고, 깊고, 효율적인 절단면을 얻는 것입니다. 원하는 결과가 나오지 않을 때, 우리는 흔히 재료의 상태나 기계 설정을 탓하곤 합니다. 하지만 진짜 비밀은 가장 중요한 부품, 바로 '렌즈'에 대한 우리의 근본적인 오해에 숨어있을지도 모릅니다.

2년 동안 저는 아크릴 속의 유령을 쫓았습니다. 기계 안에 뭔가 설명할 수 없는 현상이 있다고 확신했죠. 제가 발견한 것은 유령이 아니라, 우리가 알고 있던 레이저 렌즈에 대한 상식을 송두리째 뒤엎는 근본적인 진실이었습니다. 이것이 바로 그 이야기입니다.

2.0 첫 번째 발견: 완벽함은 오히려 독: '결함 있는' 렌즈가 커팅에 더 좋은 이유

"완벽함은 오히려 독: '결함 있는' 렌즈가 커팅에 더 좋은 이유"

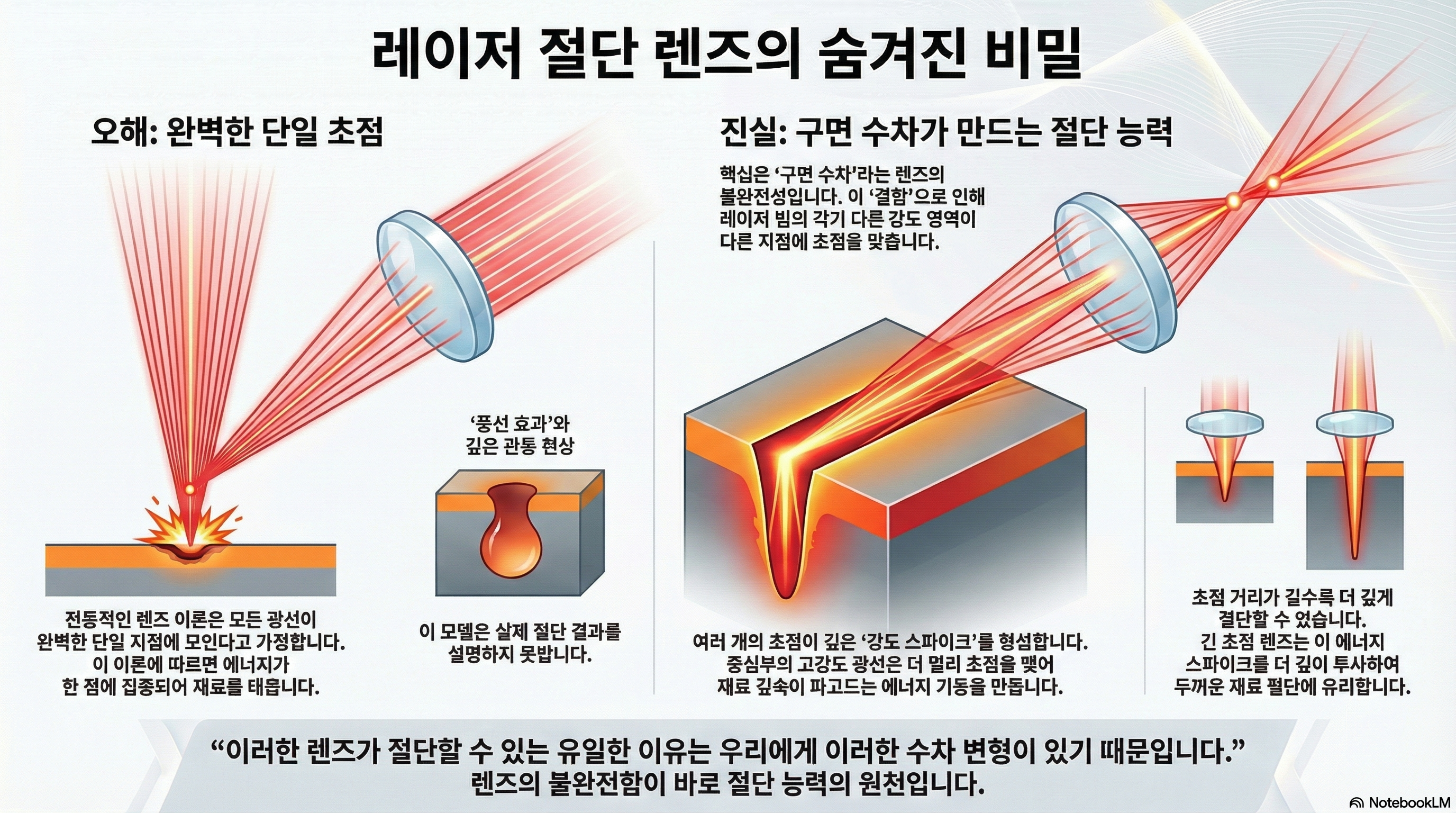

광학에서 '구면 수차(spherical aberration)'는 일반적으로 렌즈의 결함으로 간주됩니다. 렌즈의 구면 형태 때문에 빛이 완벽하게 한 점에 모이지 못하고 흩어지는 현상을 말하죠. 하지만 놀랍게도, 이 '약점'이야말로 렌즈가 효과적으로 재료를 절단할 수 있게 만드는 핵심적인 속성입니다.

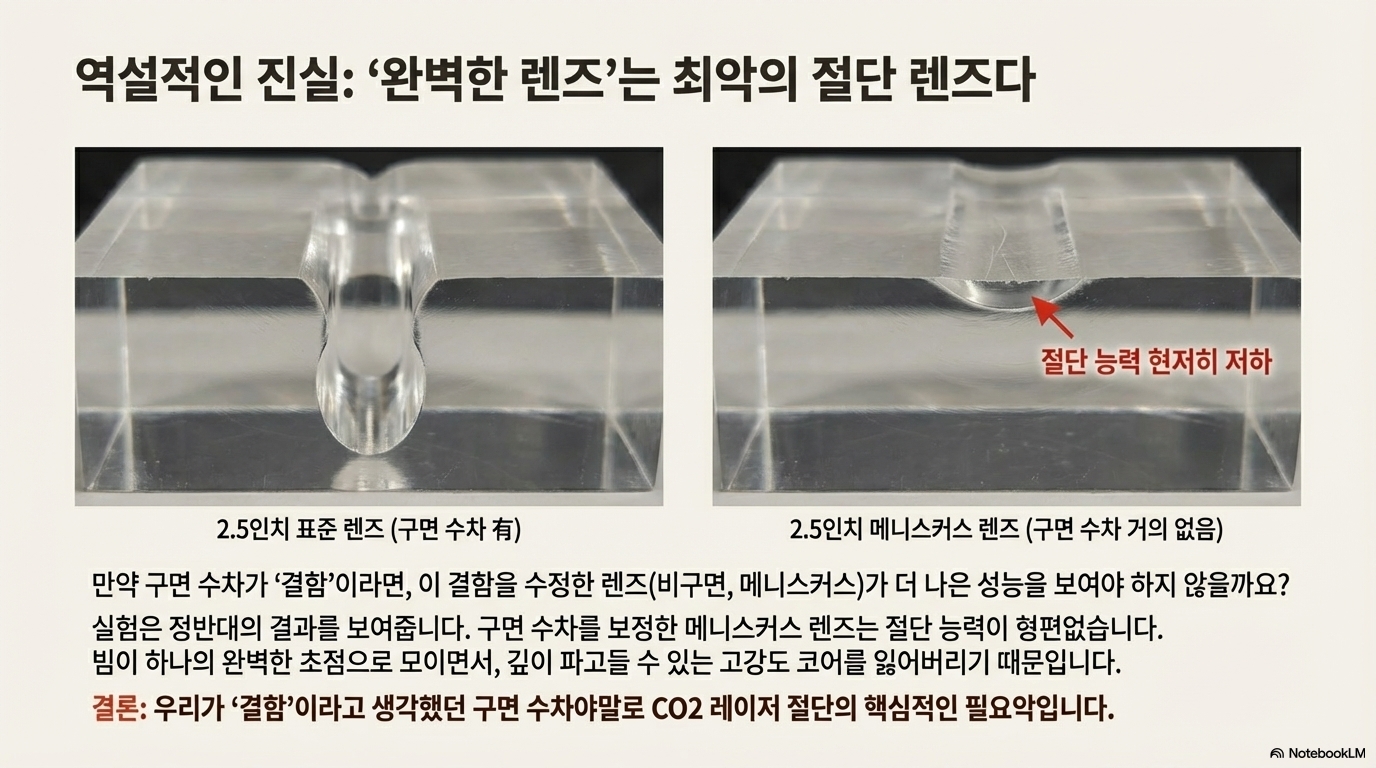

비구면(aspheric) 렌즈처럼 구면 수차를 완벽하게 제거한 '완벽한' 렌즈는 빛을 이상적인 한 점으로 모을 수 있습니다. 이는 정밀한 각인(engraving) 작업에는 최고일지 몰라도, 재료를 깊게 파고드는 절단(cutting) 작업에는 쓸모가 없습니다. 심지어 구면 수차를 '줄이려고' 시도한 메니스커스(meniscus) 렌즈조차도 그 절단 능력이 손상됩니다. 실험에서 표준 구면 렌즈와 값비싼 갈륨 비소 메니스커스 렌즈의 성능을 비교했을 때, 후자의 절단 능력은 참담할 정도로 형편없었습니다. 바로 그 '결함'을 교정하려는 시도가 오히려 커팅 능력을 망가뜨린 것입니다.

실험자는 이 점을 다음과 같이 강조합니다.

아무리 구면 렌즈를 완벽하게 만든다 해도, 그것은 여전히 수차라는 약점을 가질 것입니다. 그리고 바로 그 약점이 우리가 커팅을 위해 필요로 하는 단 한 가지입니다.

이 '결함'이 결정적인 이유는 렌즈가 빛을 단 하나의 점이 아닌, 복잡하고 역동적인 에너지 영역으로 변환시키기 때문이며, 이것이 바로 다음 발견의 핵심입니다.

3.0 두 번째 발견: 단일 '초점'은 없다, 집중된 혼돈이 있을 뿐

"단일 '초점'은 없다, 집중된 혼돈이 있을 뿐"

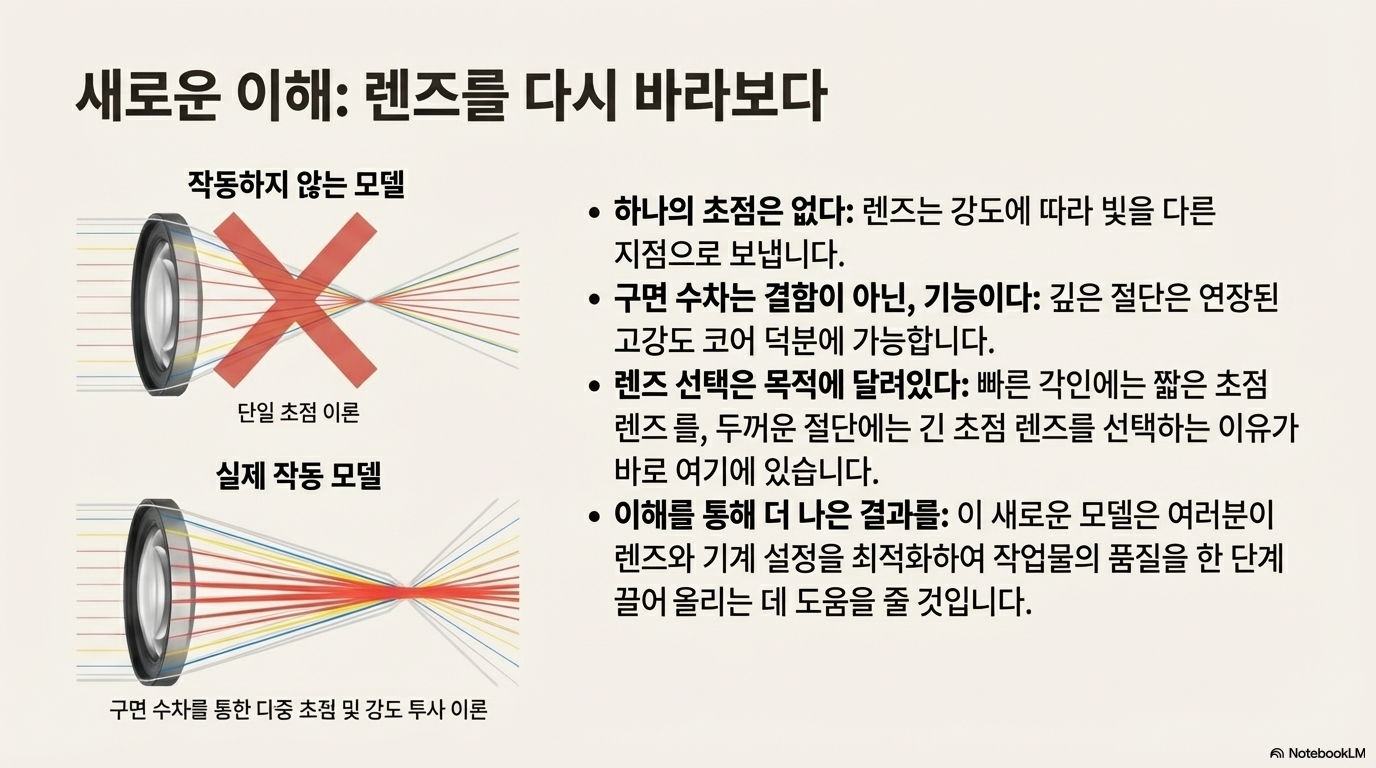

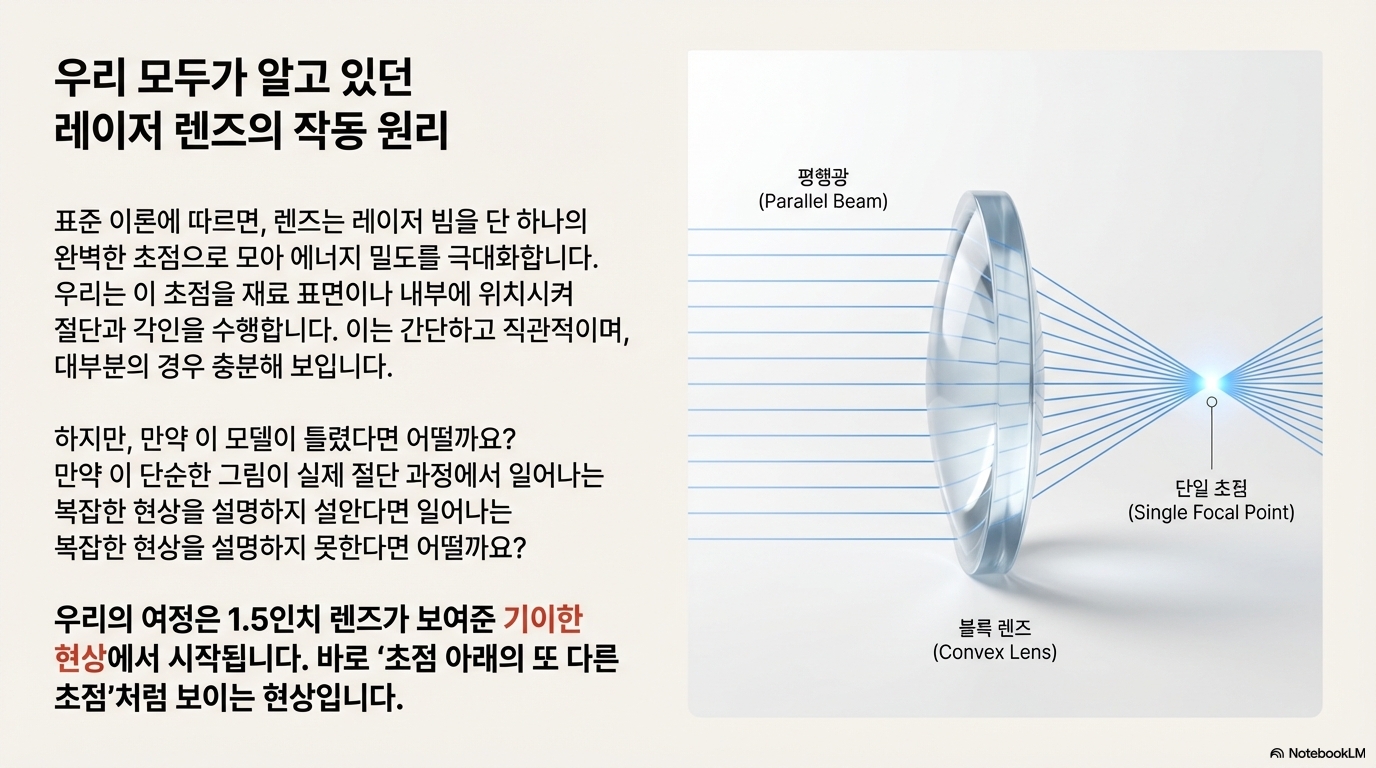

저 역시 오랫동안 렌즈가 모든 빛을 하나의 아주 작은 '초점(focal point)'으로 모은다고 믿어 의심치 않았습니다. 하지만 실험 데이터는 전혀 다른 이야기를 들려주었습니다. 렌즈는 빛을 단일 지점으로 모으는 것이 아니라, '초점의 혼돈(confusion of focal points)'이라고 부를 수 있는 복잡한 영역을 만들어냅니다.

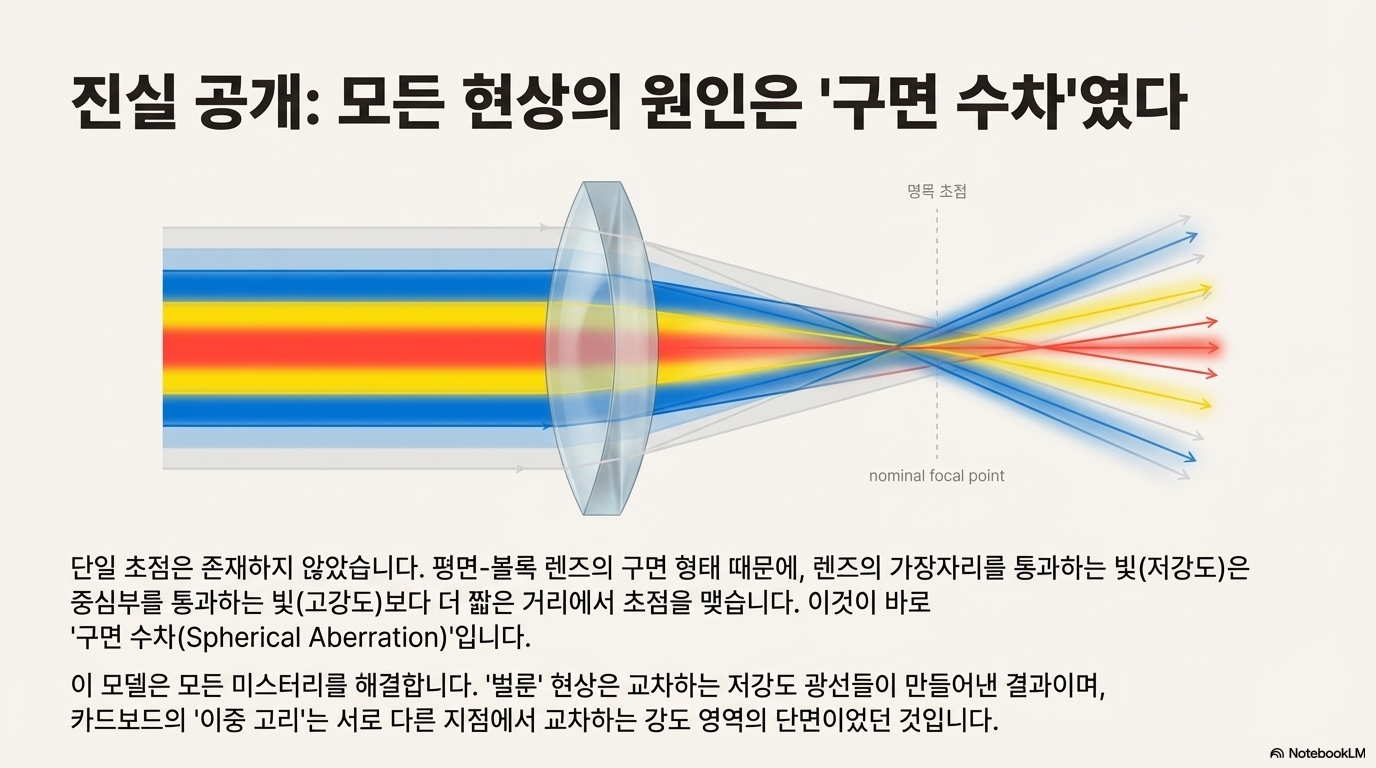

CAD 모델을 통해 분석한 결과, 서로 다른 강도를 가진 레이저 빔의 각기 다른 부분들(예: 중심부의 고강도 광선은 빨간색, 주변부의 저강도 광선은 파란색으로 표현)이 빔의 경로를 따라 서로 다른 지점에서 교차하는 것이 발견되었습니다. 구체적으로, 바깥쪽의 저강도 광선들은 '자연 초점'(완벽한 렌즈에서 모든 광선이 이론적으로 수렴하는 지점)으로 알려진 곳보다 먼저 교차하고, 빔의 중심을 통과하는 고강도 광선들은 그 지점을 훨씬 지나 더 먼 곳에서 교차합니다. 우리가 배워온 단순한 이론보다 이 '집중된 혼돈' 모델이 실제 커팅 현상을 훨씬 더 정확하게 설명합니다.

이처럼 여러 지점에서 교차하는 광선들은 단순히 초점이 여러 개 있다는 의미를 넘어, 재료를 파고들 때 상상 이상으로 복잡한 상호작용을 일으킵니다. 이것이 바로 우리가 '모드 번'이라고 부르는 현상의 실체입니다.

4.0 세 번째 발견: 진정한 힘은 초점이 아닌, 그 아래의 '모드 번' 현상에 있다

"진정한 힘은 초점이 아닌, 그 아래의 '모드 번' 현상에 있다"

그렇다면 재료를 깊숙이 파고드는 진짜 힘은 어디에서 오는 걸까요? 저는 처음에 '초점 아래에 존재하는 뾰족한 형태의 또 다른 초점'이 깊은 절단을 가능하게 한다는 가설을 세웠습니다. 관찰 자체는 정확했지만, 그 원인에 대한 해석은 틀렸음이 밝혀졌습니다.

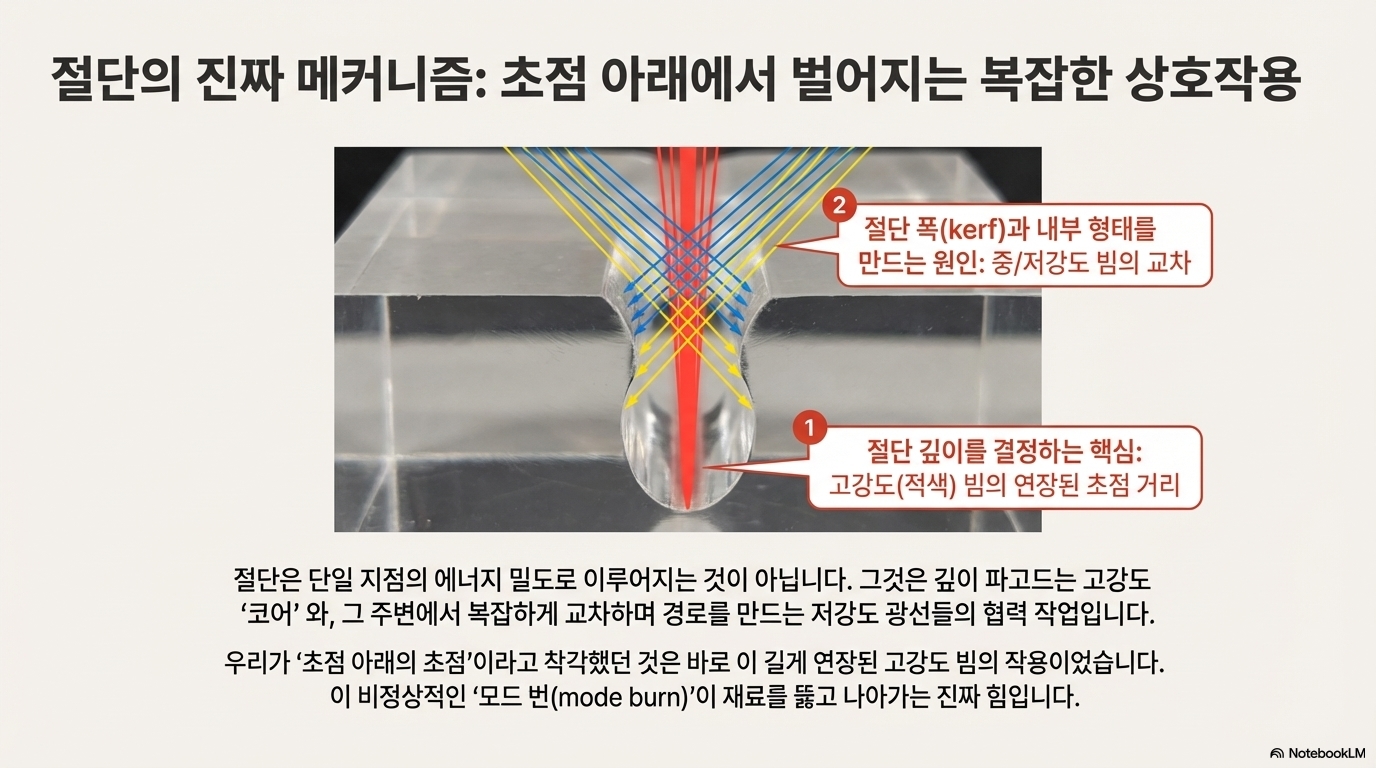

새로운 모델에 따르면, 깊은 절단 능력은 "초점 아래에서 발생하는 기이한 비-가우시안 모드 번(strange non-gaussian mode burn)" 현상에서 비롯됩니다. 이를 쉽게 설명하면 이렇습니다. 재료 표면을 뚫고 들어간 고강도 중심 광선이 길을 만드는 동안, 그 뒤를 따르던 주변 광선들이 계속해서 안쪽으로 수렴하며 바로 그 지점에 에너지를 더합니다. 이는 마치 선두 드릴 비트에 여러 개의 보조 드릴이 힘을 보태는 것과 같은, 강력하고 지속적인 침식 과정입니다. 커팅은 정적인 한 지점의 에너지가 아니라, 여러 광선이 복합적으로 작용하며 재료를 깎아내는 역동적인 과정인 것입니다.

5.0 네 번째 발견: 장초점 렌즈가 더 깊이 자르는 이유 (마법이 아니다)

"장초점 렌즈가 더 깊이 자르는 이유 (마법이 아니다)"

이 새로운 물리 모델을 적용하면, 레이저 사용자들 사이의 오랜 질문—왜 장초점 렌즈가 더 깊이 자르는가—에 대한 명쾌한 답을 얻을 수 있습니다. 이는 마법이 아니라 물리학입니다.

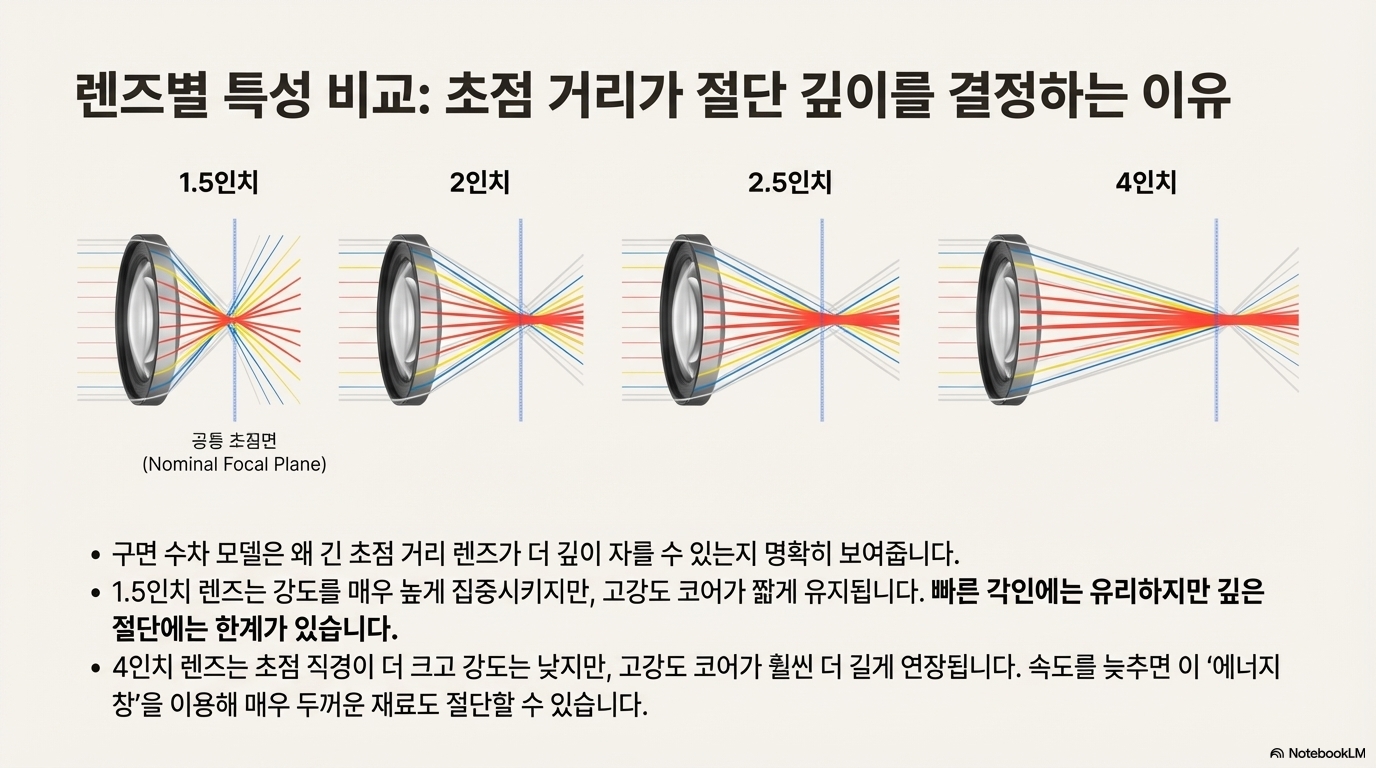

장초점 렌즈가 더 깊이 자를 수 있는 이유는, 그 고강도 중심부(모델의 '빨간색 광선')가 단초점 렌즈에 비해 렌즈의 자연 초점을 훨씬 더 멀리 지나서까지 투사되기 때문입니다. 즉, 강력한 침식 효과를 만들어내는 잠재적 거리가 더 길다는 의미입니다.

물론 여기에는 대가가 따릅니다. 이 깊은 잠재력을 활용하려면 더 많은 시간(느린 커팅 속도)이나 더 높은 출력이 필요합니다. 반면 단초점 렌즈는 순간적인 강도는 높지만, 그 커팅 잠재력은 훨씬 짧은 거리에서 소진되고 맙니다. 따라서 재료의 두께에 따라 적합한 렌즈를 선택하는 것이 중요합니다.

6.0 결론: 새로운 시각

완벽한 절단을 향한 탐구는 예상치 못한 결론에 도달했습니다. 우리는 처음부터 잘못된 것을 찾고 있었던 것입니다. 우리는 완벽하고 정적인 에너지의 한 점을 찾았지만, 진짜 작업은 역동적이고 지저분하며 강력한 침식 과정에 의해 이루어집니다. '결함'은 버그가 아니라, 커팅이라는 운영체제 그 자체였던 것입니다.

이 발견은 단순히 학문적인 호기심을 넘어, 우리가 레이저 커팅기를 설정하고 사용하는 방식에 실질적인 변화를 가져올 수 있습니다.

이제 렌즈의 '결함'이 사실은 핵심 기능이라는 것을 알게 되었으니, 당신의 커팅 설정과 실험을 어떻게 재평가하시겠습니까?
