각인 에러가 생겼어요?

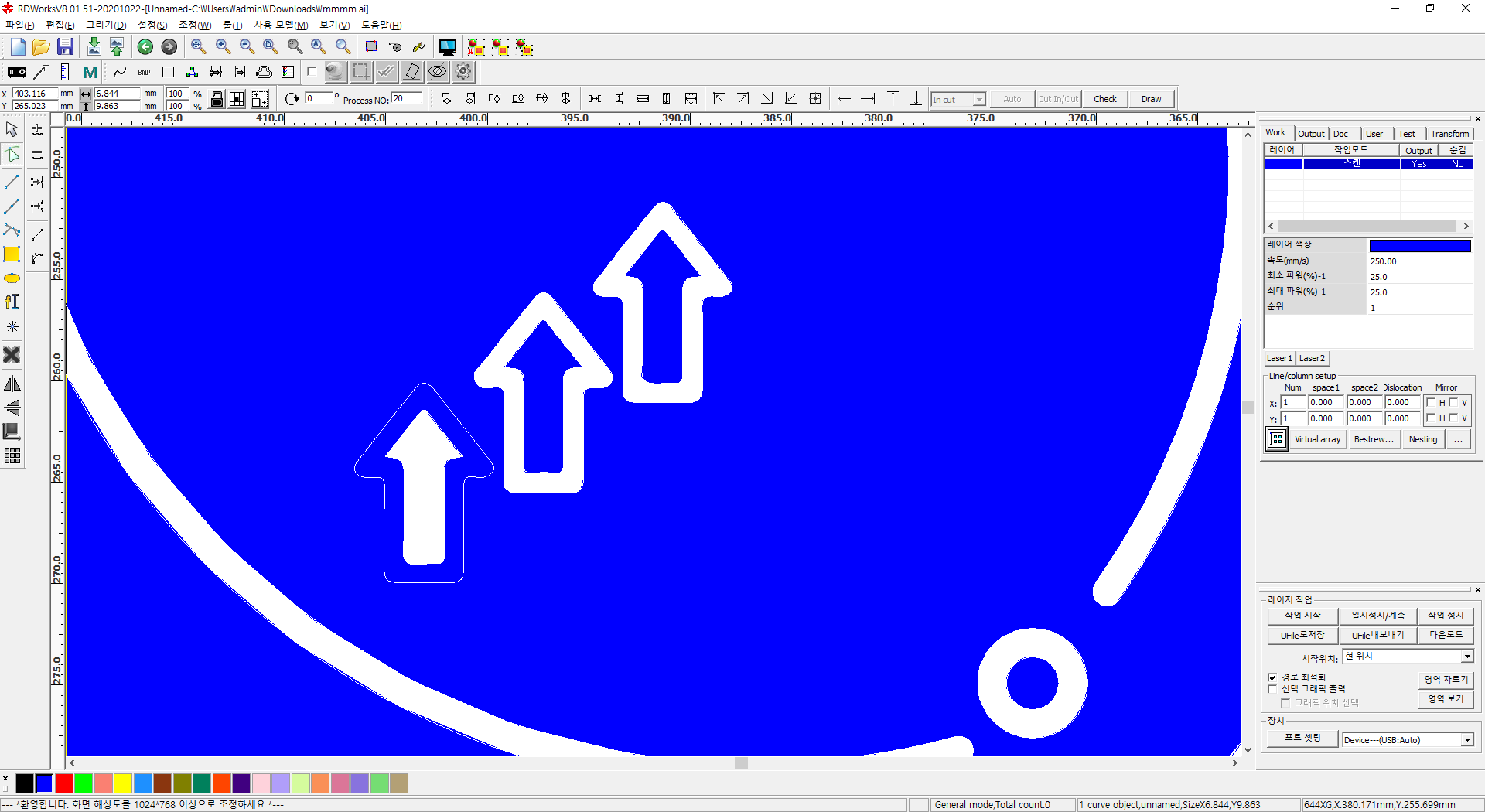

도면을 RDWorks에서 불러온 경우 아래 그림의 왼쪽 화살표처럼 각인이 안되는 경우가 있다. 이 경우의 대처법은 아래와 같다.

여러가지의 경우의 수가 많지만 대부분의 문제는 2가지이다.



1. 폐곡선이 아닌 경우.[조정]-[곡선 자동닫기]

2. 중북된 곡선이 있는 경우.[조정]-[겹침선 지우기]

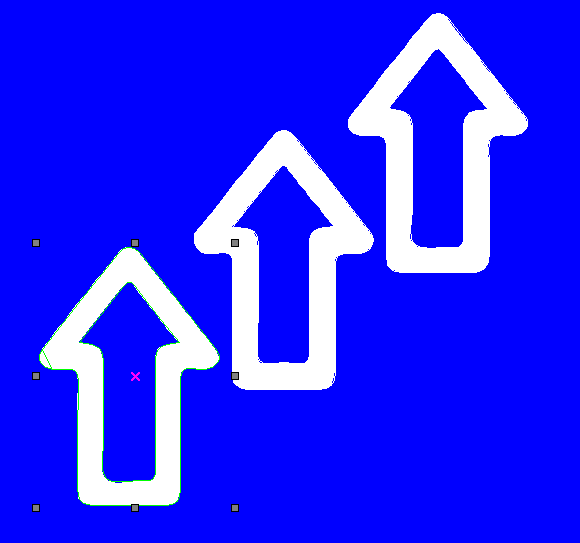

둘 중 하나를 실행하면 아래의 그림처럼 제대로 나올 것이다.





영상을 보면 이해가 빠를 것이다.
