중국산 레이저 커터 파트3

RDWorks에서 아무도 알려주지 않았던 5가지 비밀



서론: 새로운 장비, 그리고 당황스러운 소프트웨어

큰 기대를 안고 새로운 중국산 레이저 커터의 포장을 뜯고, 컴퓨터에 연결한 후 함께 제공된 소프트웨어 CD를 넣습니다. 하지만 프로그램을 처음 실행했을 때의 그 막막함. 직관적이지 않은 인터페이스와 알 수 없는 기능들 앞에서 혼란스러웠던 경험, 아마 많은 분들이 공감하실 겁니다.

이 글은 공식 사용 설명서에는 잘 나오지 않지만, 제가 직접 장비를 다루며 시행착오 끝에 알게 된 가장 놀랍고 핵심적인 팁들을 공유하기 위해 작성되었습니다. 이 글을 통해 여러분이 초기 설정의 어려움을 빠르게 극복하고 곧바로 멋진 작품을 만드는 데 집중할 수 있기를 바랍니다.

--------------------------------------------------------------------------------

0. 시작하기 전에: 작업 공간부터 설정하세요

본격적인 비밀을 파헤치기 전에, 모든 작업의 기초가 되는 가장 중요한 첫 단계가 있습니다. 바로 소프트웨어의 작업 공간 크기를 실제 기계의 작업대(bed) 크기와 똑같이 맞추는 것입니다. 이걸 건너뛰면 화면에서 완벽해 보이던 디자인이 기계에서는 엉뚱한 크기나 위치에서 작업될 수 있습니다.

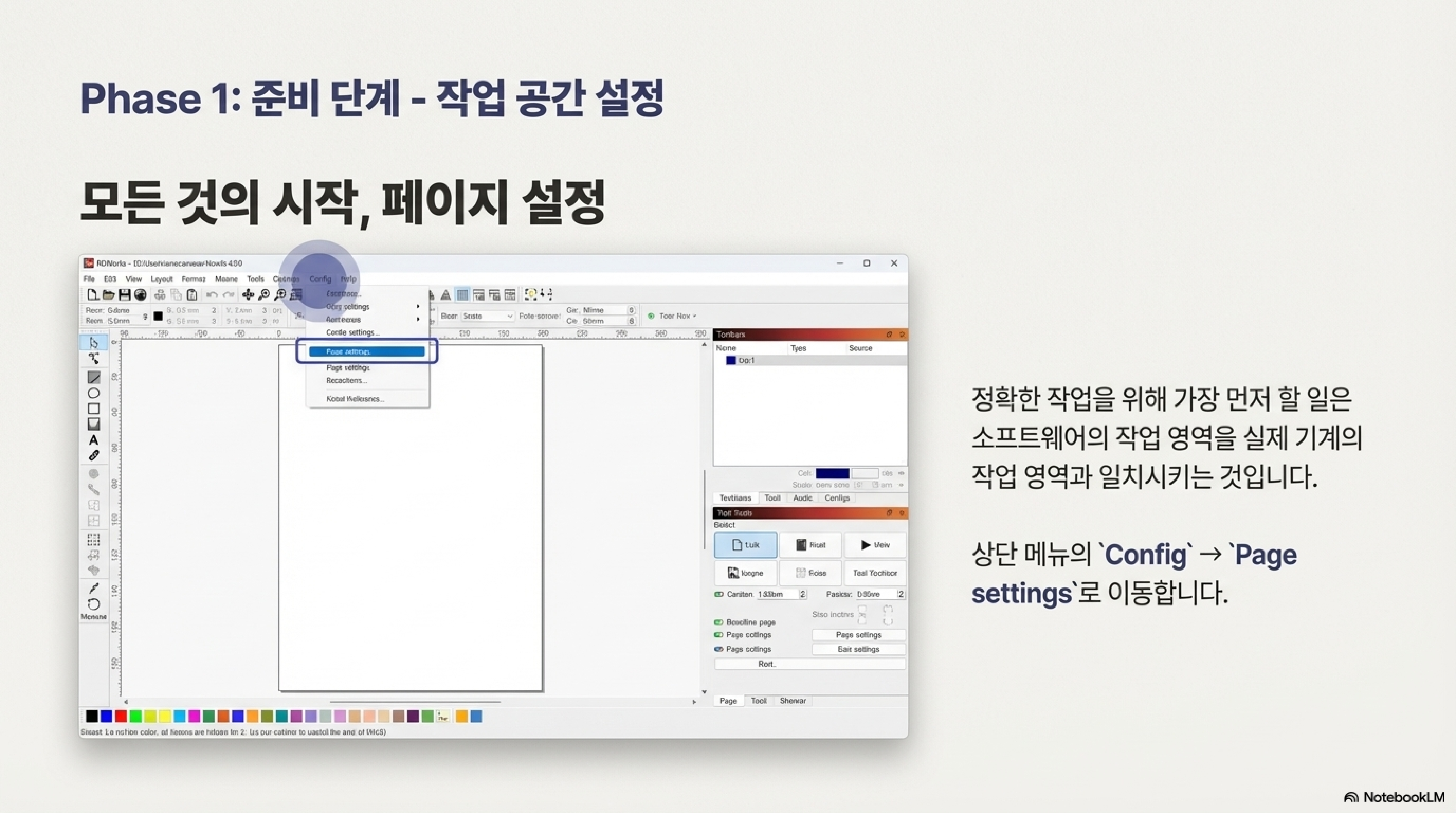

소프트웨어를 켜자마자 상단 메뉴의 Config > Page Setting으로 들어가세요. 여기서 여러분의 레이저 커터 작업 영역에 맞게 너비(Width)와 높이(Height)를 밀리미터(mm) 단위로 입력해야 합니다. 예를 들어 제 기계는 500mm x 300mm이므로, 그 값을 입력했습니다. 추가로, 저는 작업의 편의를 위해 그리드 간격(Grid Space)을 10mm로 설정했습니다. 무엇을 만들기 전에, 이 설정부터 꼭 확인하세요.

--------------------------------------------------------------------------------

1. '설치(Install)' 버튼은 함정입니다: 진짜 프로그램은 따로 있다

CD를 넣어도 자동 실행은 되지 않고, 당연하게 'Install' 버튼을 누릅니다. 하지만 설치 마법사 대신 알아들을 수 없는 중국어 동영상 파일 목록만 나타나는 황당한 상황을 마주하게 됩니다. 이것은 일반적인 Windows 프로그램 설치 방식과 너무나 달라 저를 당황하게 만들었던 첫 번째 관문이었습니다.

해결책은 간단합니다. 설치 버튼을 무시하고, CD 안의 폴더 목록을 직접 살펴보세요. 그 안에 'Rd works'라는 이름의 응용 프로그램(.exe) 파일이 숨어있을 겁니다. 이 파일을 직접 더블 클릭해야 비로소 익숙한 소프트웨어 설치 과정이 시작됩니다. 이 과정에서 컴퓨터와 레이저 커터가 통신할 수 있도록 USB 드라이버 설치도 함께 진행해야 한다는 점을 잊지 마세요.

--------------------------------------------------------------------------------

2. 눈대중은 이제 그만: 정확한 치수는 키보드로 입력하세요

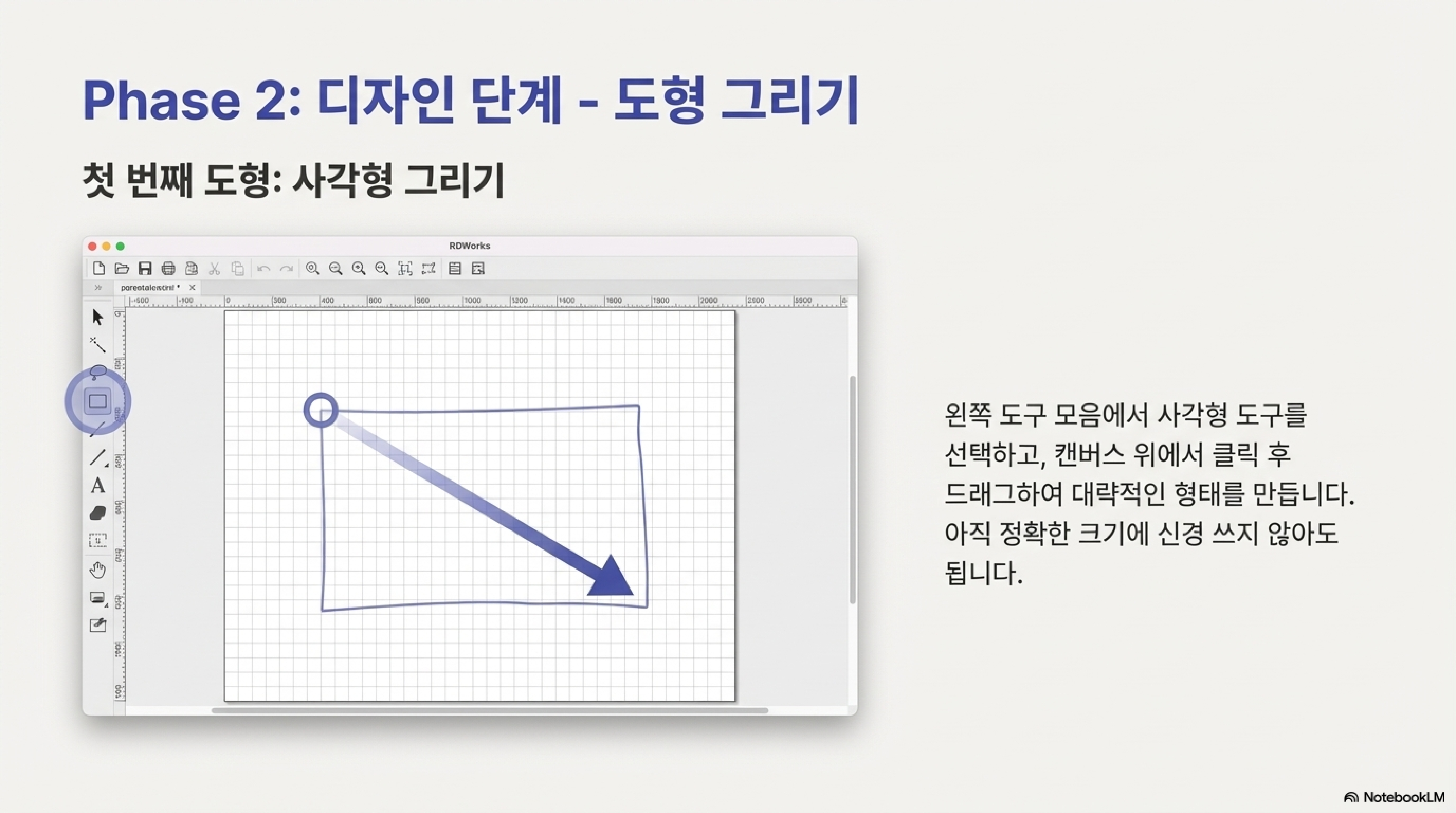

저 역시 처음에는 마우스로 도형의 크기를 맞추려고 애썼지만, 정밀한 작업은 불가능에 가까웠습니다. 핵심은 키보드에 있었습니다. RDWorks에서 정밀한 작업을 위한 핵심은 키보드 입력에 있습니다.

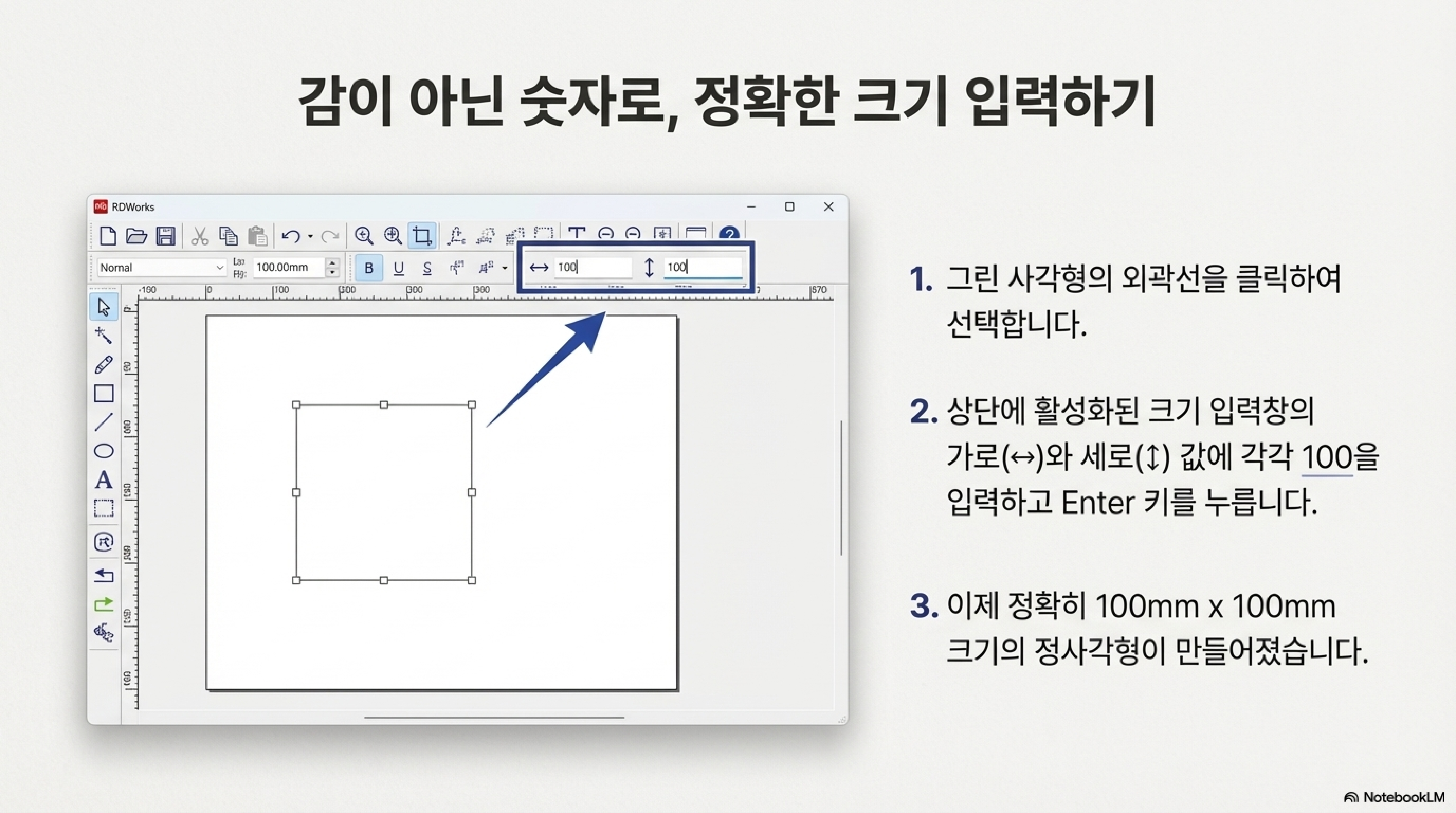

도형을 정확한 크기로 만들고 싶다면, 먼저 작업할 도형을 클릭하여 선택하세요. 그러면 상단 메뉴 바에 치수 입력 상자들이 활성화됩니다. 상단 메뉴에서 가로(↔) 화살표 아이콘 옆의 상자가 너비(Width)를, 세로(↕) 화살표 아이콘 옆의 상자가 높이(Height)를 제어합니다. 상자를 클릭한 후, 마우스로 기존 숫자를 드래그하여 선택하고 원하는 값을 타이핑한 뒤 엔터 키를 누르세요. 도형이 즉시 정확한 치수로 변경됩니다.

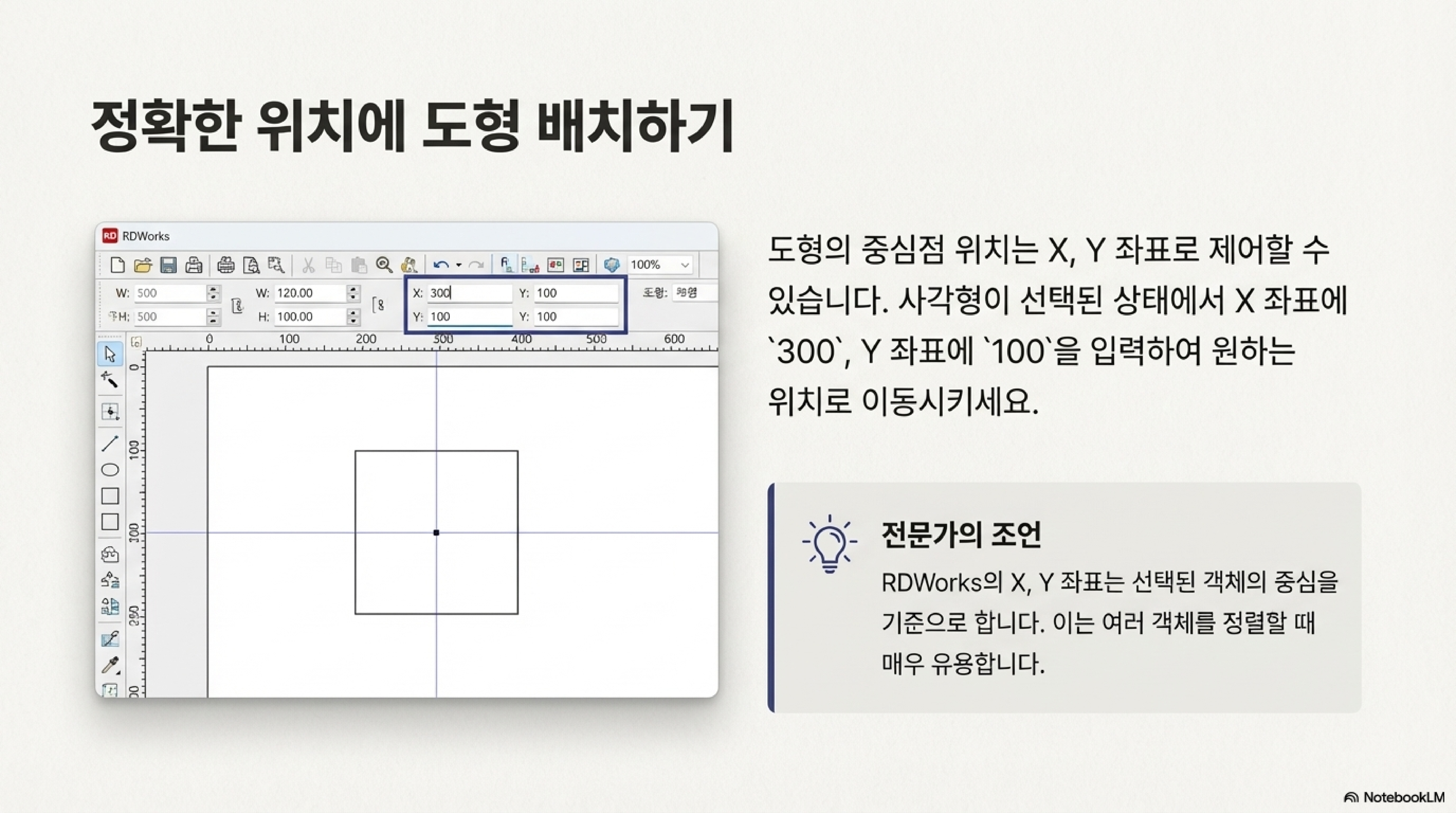

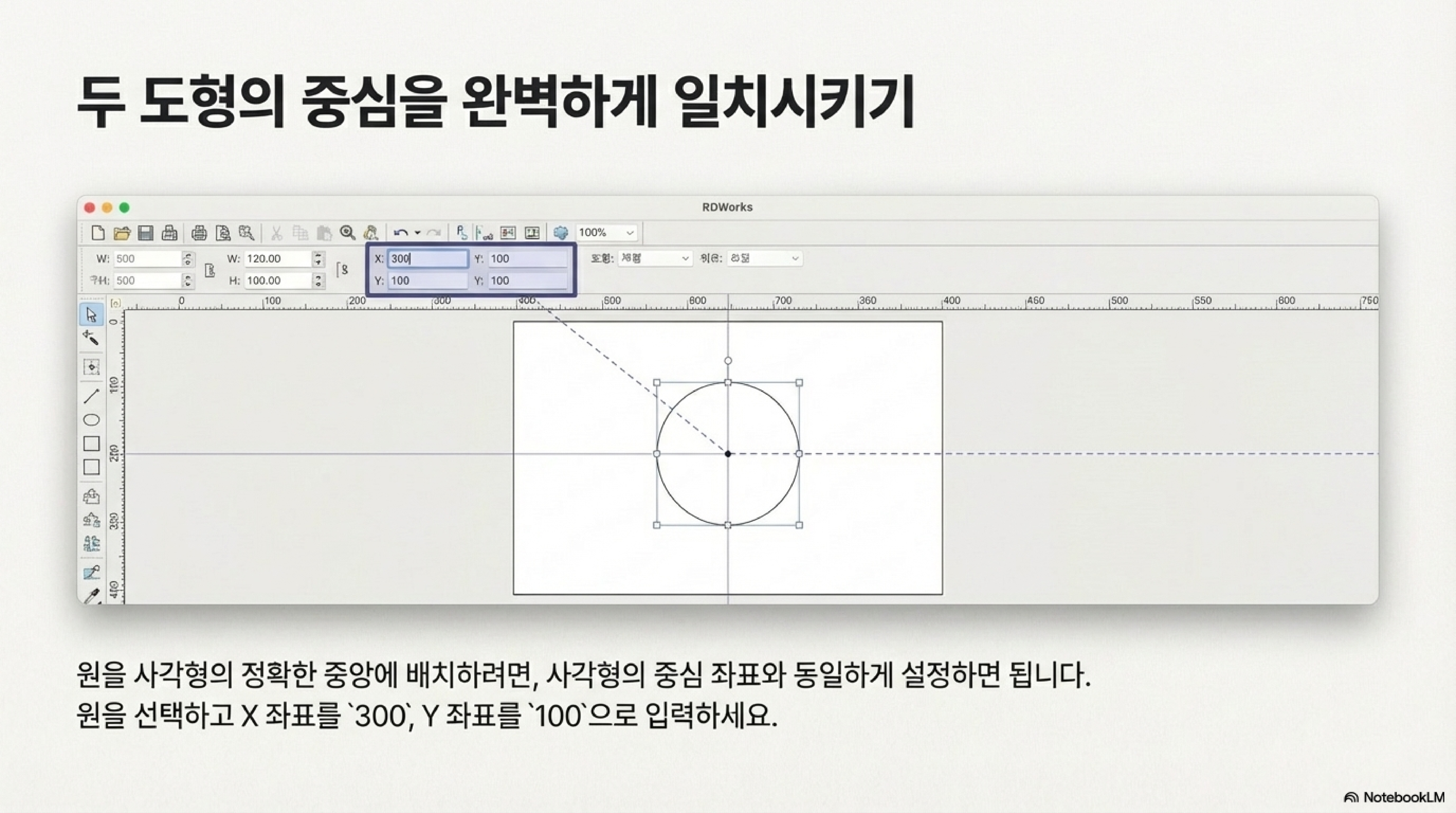

더 나아가, X와 Y 좌표 입력 상자를 사용하면 도형의 '중심점' 위치까지 정밀하게 제어할 수 있습니다. 예를 들어, 100mm x 100mm 크기의 정사각형을 작업 공간의 (X:300, Y:100) 좌표에 정확히 위치시키고 싶다면, 크기를 먼저 입력한 뒤 X와 Y 상자에 각각 '300'과 '100'을 입력하면 됩니다.

--------------------------------------------------------------------------------

3. 완벽한 원을 그리는 비밀: 'Ctrl' 키와 자물쇠 아이콘

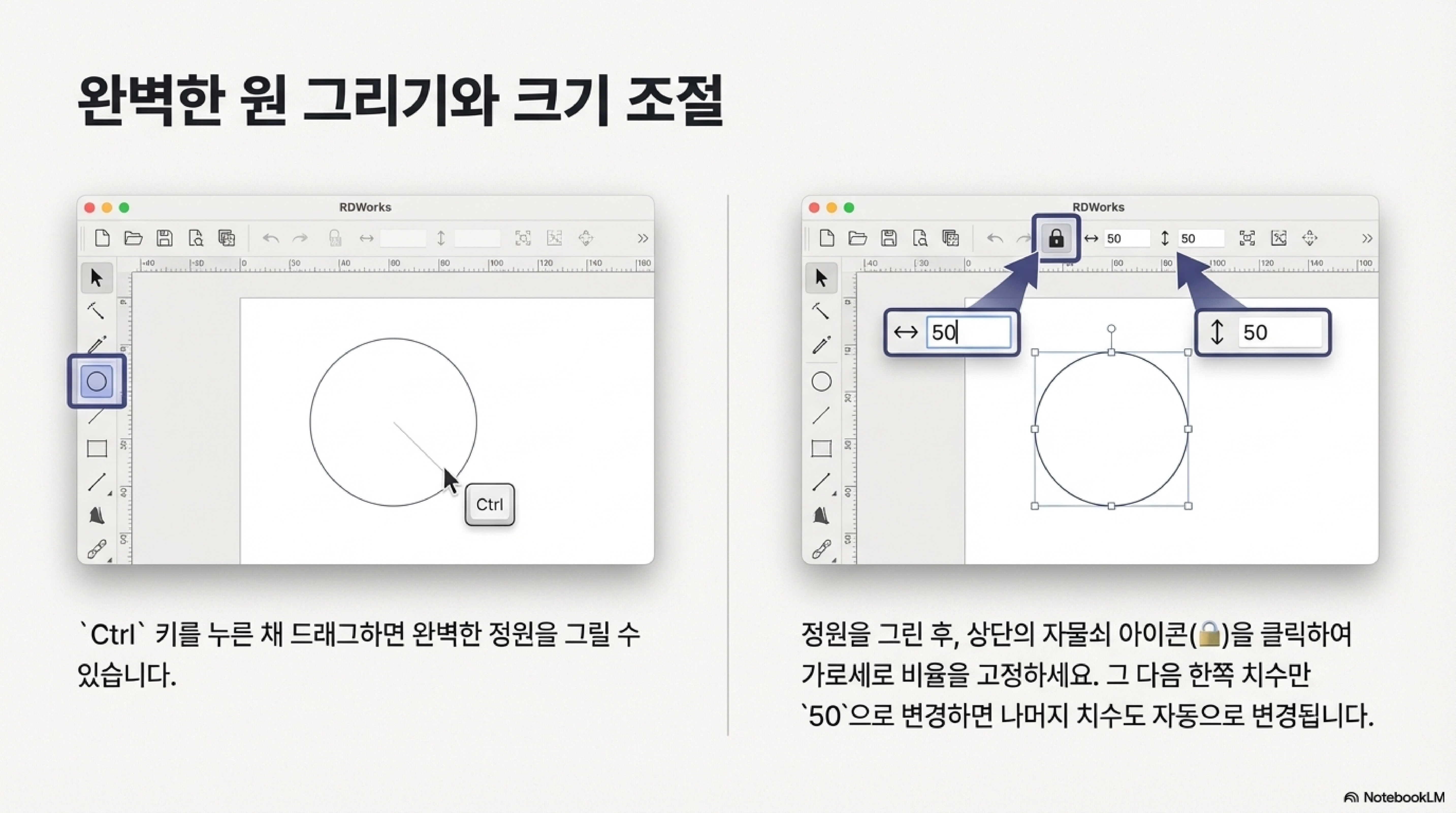

마우스로 원을 그리다 보면 의도치 않게 타원이 되기 십상입니다. 이때 완벽한 정원을 그릴 수 있는 숨겨진 단축키가 있습니다. 원 그리기 도구를 선택한 후, 마우스를 드래그하는 동시에 Ctrl 키를 누르고 있어 보세요. 마우스를 어떻게 움직여도 완벽한 정원 형태가 유지되는 것을 볼 수 있습니다.

이미 그려진 도형의 가로세로 비율을 유지하며 크기를 조절하는 방법도 있습니다. 도형을 선택하고 상단 치수 입력 상자 옆을 보면 작은 '자물쇠(padlock)' 모양 아이콘이 있습니다. 이 아이콘을 클릭하여 잠금 상태로 바꾸면, 너비나 높이 중 한쪽 값만 변경해도 나머지 값이 비율에 맞춰 자동으로 변경됩니다. 이제 비율 걱정 없이 손쉽게 크기를 조절할 수 있습니다.

--------------------------------------------------------------------------------

4. 색깔이 곧 명령입니다: 레이어로 작업 방식 구분하기

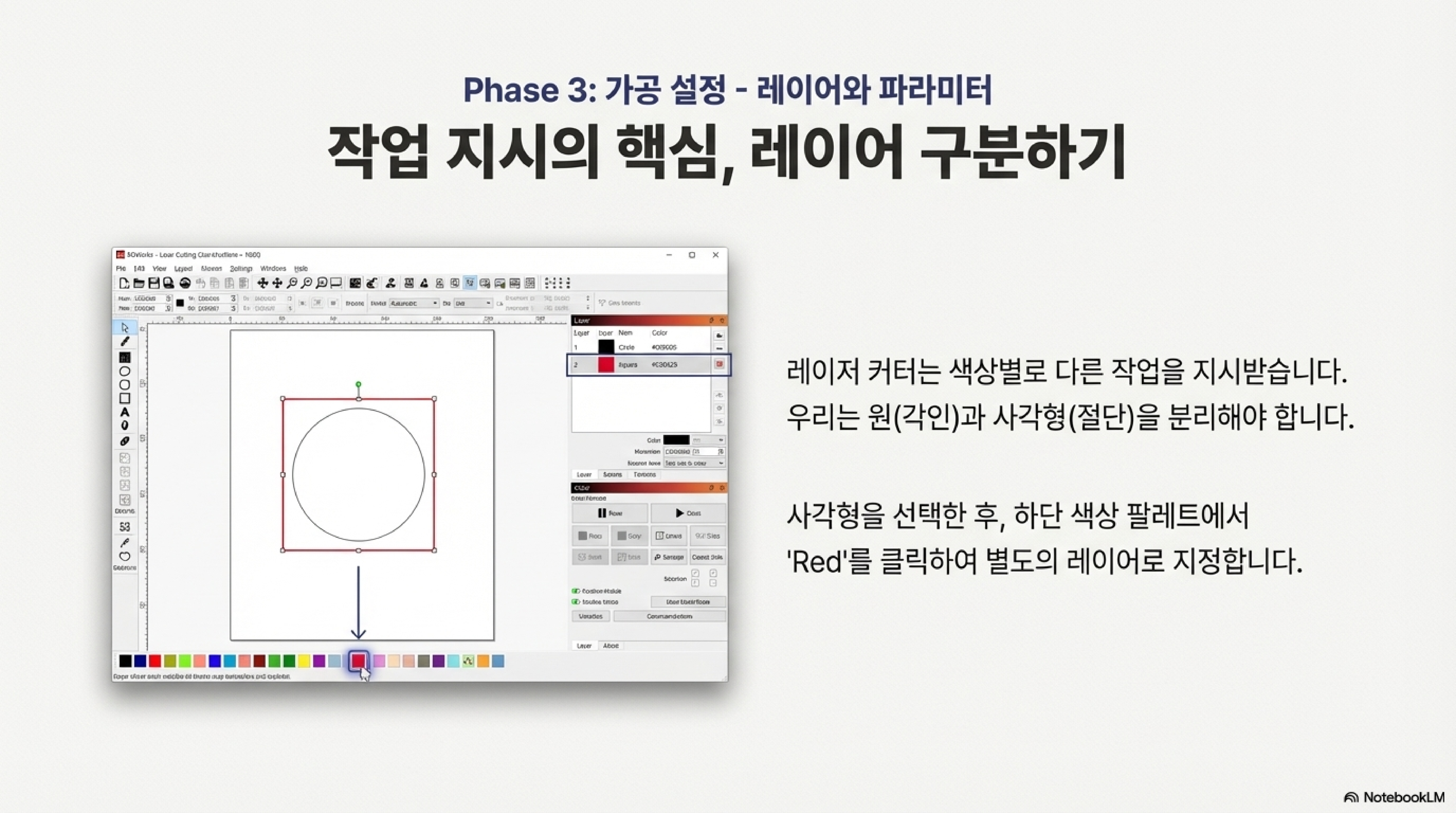

RDWorks에서 가장 중요하지만 가장 직관적이지 않은 개념이 바로 '레이어' 시스템입니다. 화면 우측의 색상 팔레트에서 색을 고르는 것은 단순히 도형의 색상을 예쁘게 바꾸는 행위가 아닙니다. 이것은 각 도형에 완전히 다른 작업 명령(예: 표면 각인, 관통 절단)을 할당하는 행위입니다.

각 색상은 독립된 '레이어'를 의미하며, 레이어별로 속도, 파워, 작업 모드(스캔/컷)를 개별적으로 설정할 수 있습니다. 동영상에서 추천하는 시작 값은 다음과 같습니다.

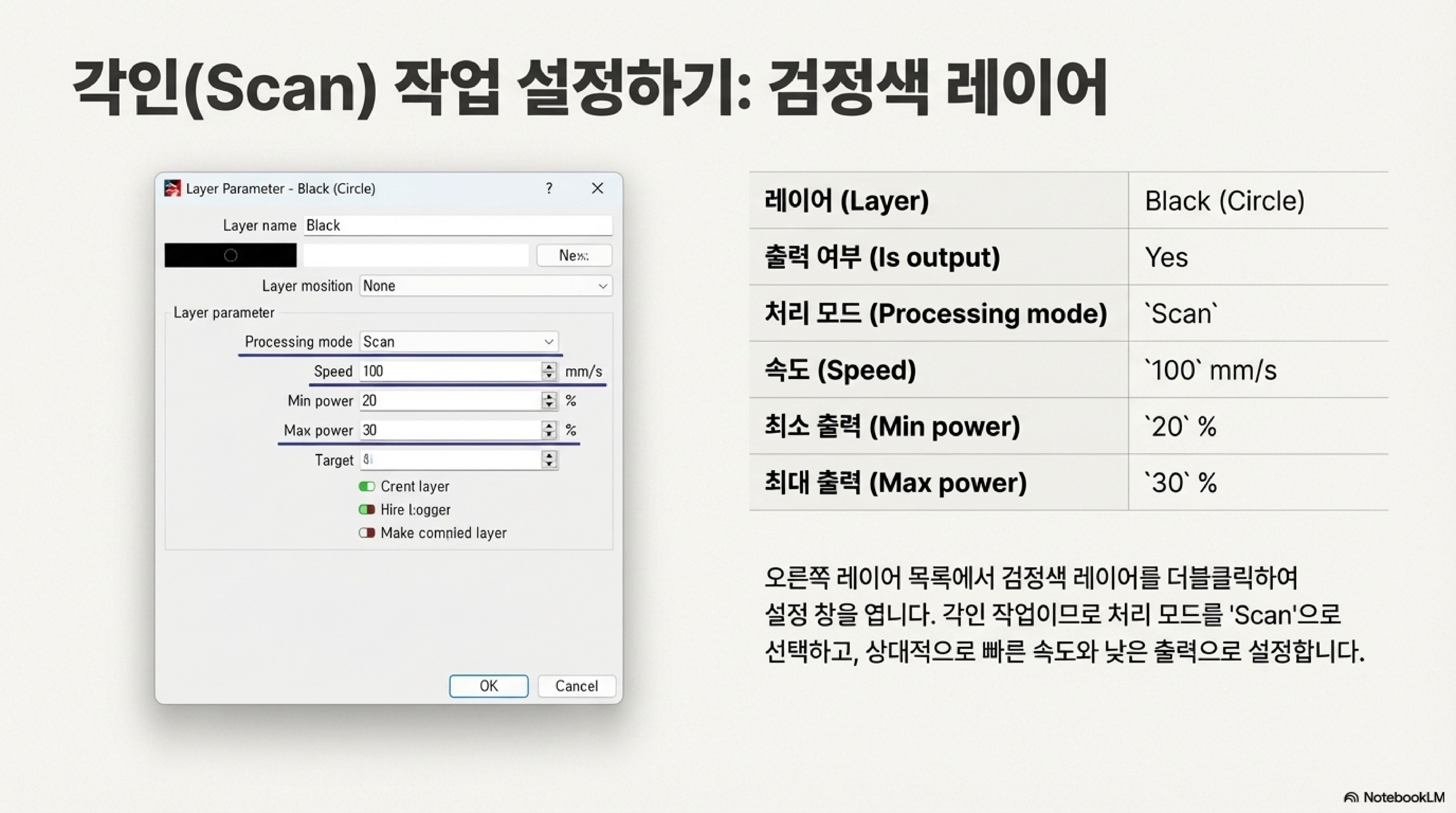

• 검은색 레이어 (원/각인용): 작업 모드를 **'스캔(Scan)'**으로 설정하고, 재료의 표면을 얇게 태워 그림을 새깁니다. 추천 시작 값은 **속도 100mm/s, 파워 20~30%**입니다.
• 빨간색 레이어 (사각형/절단용): 작업 모드를 **'컷(Cut)'**으로 설정하고, 재료를 완전히 관통하여 잘라냅니다. 추천 시작 값은 **속도 10mm/s, 파워 80~95%**입니다.

이렇게 하면 한 번의 작업 실행으로 각인과 절단을 모두 수행할 수 있습니다.

--------------------------------------------------------------------------------

5. 순서가 모든 것을 결정합니다: 각인 먼저, 절단은 나중에

여러 레이어로 복합적인 작업을 할 때, 작업 순서는 프로젝트의 성패를 좌우하는 결정적인 요소입니다. 만약 실수로 절단(Cut) 작업을 각인(Scan) 작업보다 먼저 실행하면 어떻게 될까요? 부품이 먼저 재료에서 떨어져 나가 버립니다. 잘려나간 조각은 작업대 위에서 미세하게 위치가 틀어지거나 떨어져 버리기 때문에, 레이저 헤드는 더 이상 정확한 위치에 각인을 할 수 없게 됩니다.

RDWorks의 작업 순서는 아주 간단한 규칙을 따릅니다. 화면 우측 상단의 레이어 목록에 있는 위에서 아래 순서대로 작업이 진행됩니다. 따라서 성공적인 결과를 얻으려면, 항상 각인(Scan) 레이어를 절단(Cut) 레이어보다 위쪽으로 오도록 순서를 배치해야 합니다. 순서를 바꾸고 싶다면 레이어를 클릭하여 위아래로 드래그하면 됩니다.

--------------------------------------------------------------------------------

결론: 알아두면 강력한 도구

RDWorks 소프트웨어는 첫인상이 "조금 투박하고(a little bit clunky)" 기능이 많아 보이지 않을 수 있습니다. 하지만 오늘 소개한 이 핵심 원리들은 RDWorks라는 강력한 도구를 길들이는 열쇠입니다. 이것들만 제대로 이해하고 나면, 웬만한 아이디어는 충분히 구현해낼 수 있다는 사실을 깨닫게 될 것입니다.

이제 여러분의 아이디어를 현실로 만들 차례입니다. 가장 먼저 무엇을 만들어 보시겠어요?
