레이저 커터 미러 정렬, 당신이 놓치고 있던 5가지 비밀

서론: 답답한 미러 정렬, 이제 끝내자

레이저 커터를 사용하다 보면 누구나 한 번쯤 미러 정렬이라는 거대한 벽에 부딪힙니다. 제조사가 제공하는 설명서는 마치 '초인적인 이해력'을 가진 사람만이 해독할 수 있는 암호문 같고, 함께 제공된 흰색 PVC 테이프는 부정확할 뿐만 아니라 연소 시 유독 가스까지 발생시킬 수 있습니다. 이런 답답한 상황 속에서 시간만 낭비하고 좌절감을 느끼셨다면, 이제 그 고리를 끊어낼 시간입니다. 이 글에서는 기존의 방식을 버리고, 훨씬 더 정확하고 직관적으로 미러 정렬의 핵심 원리를 파악하는 5가지 비밀을 알려드립니다.



--------------------------------------------------------------------------------

1. 제공된 도구와 매뉴얼은 잊어라

가장 먼저 해야 할 일은 기존의 방식에 의문을 제기하는 것입니다. 대부분의 레이저 커터에 포함된 흰색 PVC 테이프는 미러 정렬에 적합하지 않습니다. PVC 소재는 레이저 빔에 의해 연소될 때 인체에 유해한 독성 가스를 발생시킬 위험이 있습니다. 안전상의 문제뿐만 아니라, 테이프를 이용한 정렬 방식 자체가 매우 부정확하여 신뢰하기 어렵습니다.

제조사의 설명서 역시 큰 도움이 되지 않습니다. 복잡하고 불친절한 설명은 문제 해결은커녕 더 큰 혼란을 야기할 뿐입니다.

"만약 당신이 설명서의 지시를 따를 수 있다면, 제 생각에 당신은 초인적인 이해력을 가진 것입니다."

이제부터 비효율적이고 위험한 도구와 불친절한 설명서는 잠시 잊고, 문제의 본질에 집중해 봅시다.

2. 가장 정밀한 도구는 레이저 커터 자신이다

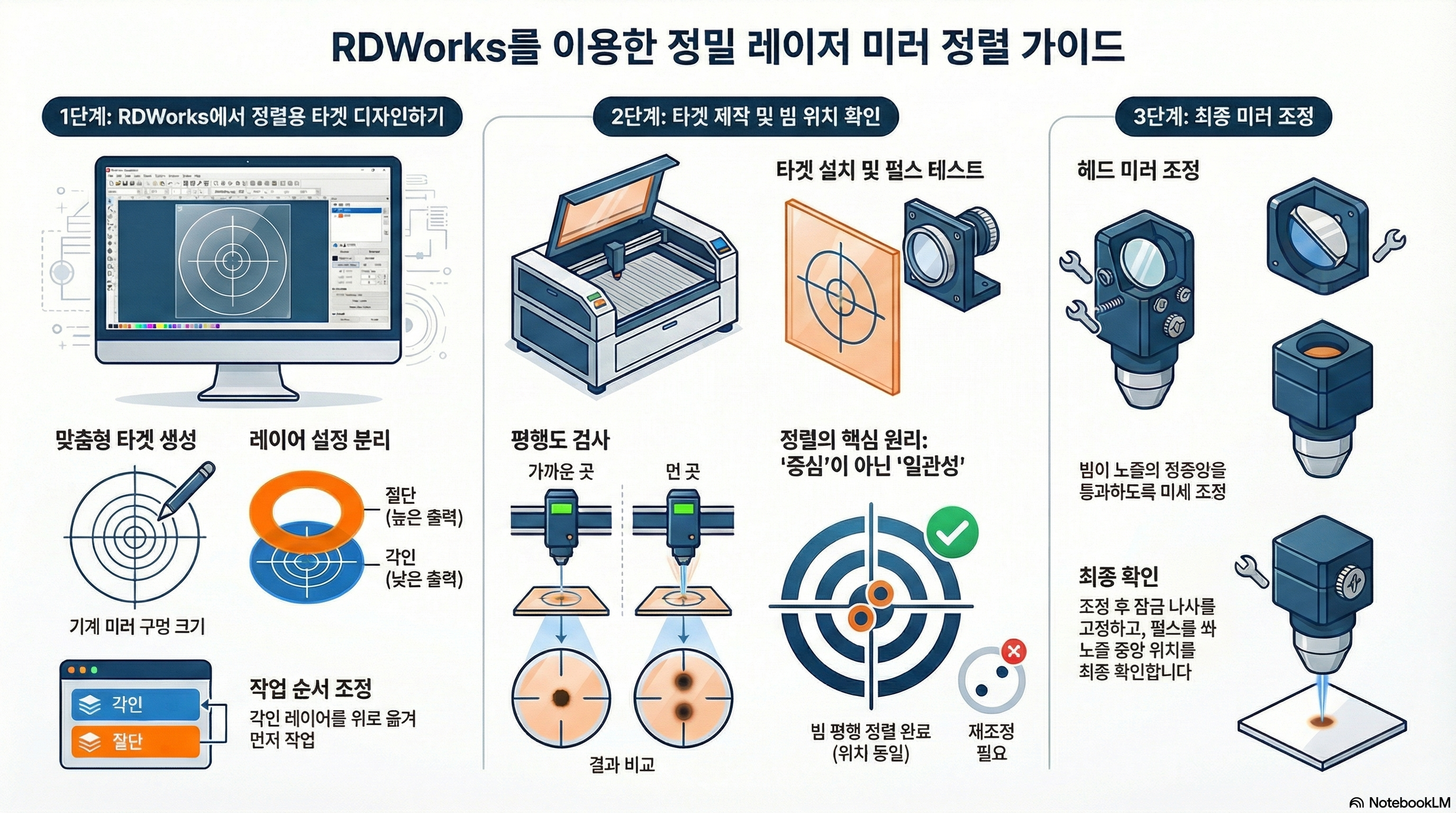

부정확한 도구를 탓하며 시간을 보내는 대신, 우리에게 이미 주어진 가장 정밀한 도구, 바로 레이저 커터 자체를 활용해 봅시다. RDWorks와 같은 소프트웨어를 사용하여 자신만의 정밀한 '정렬용 타겟'을 직접 만드는 것은 문제 해결을 위한 가장 능동적이고 효과적인 접근법입니다.

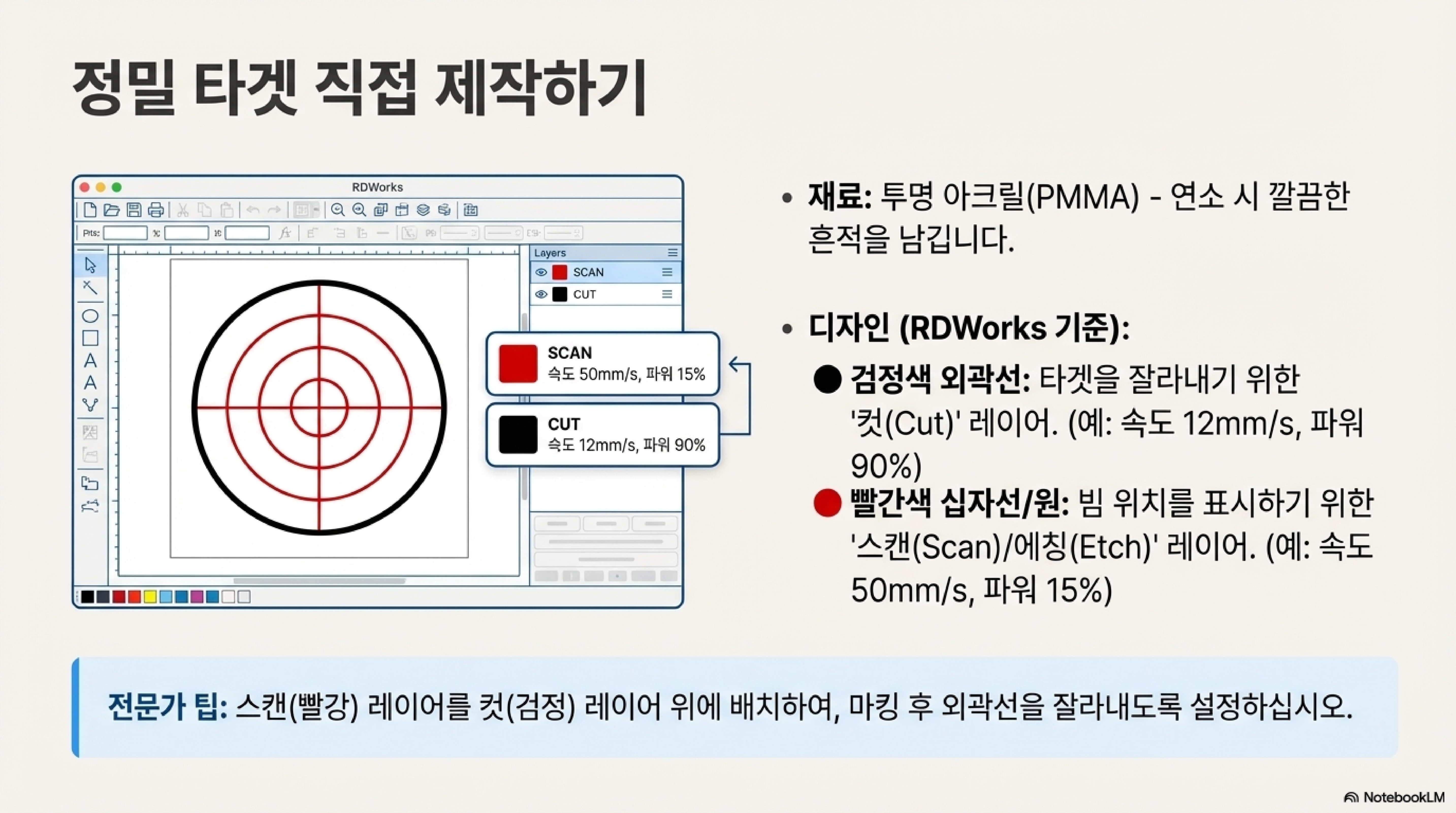

타겟 제작 과정은 간단합니다.

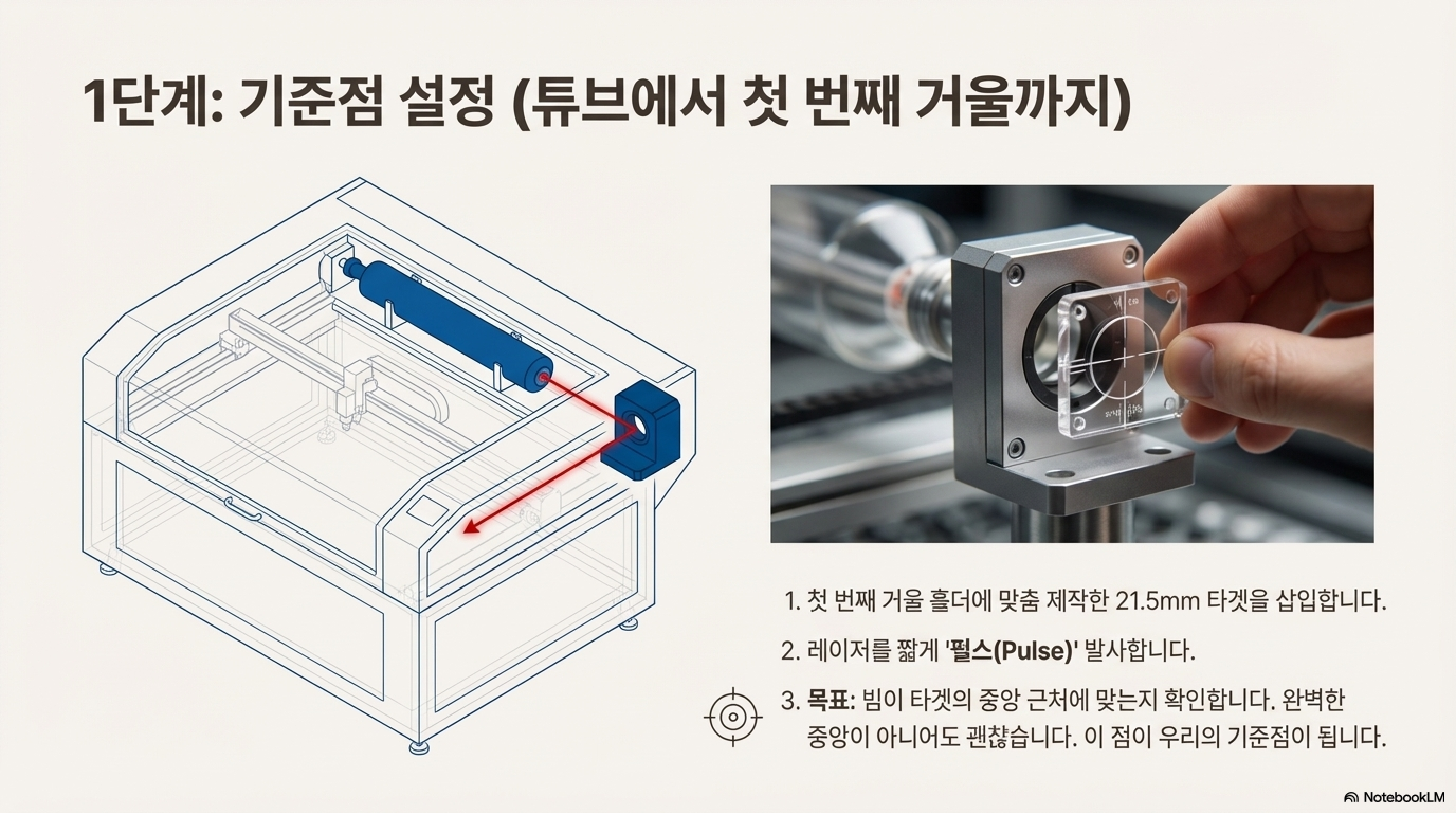

1. 크기 측정 및 원 그리기: 정렬할 미러 앞 구멍의 직경(예: 21.5mm, 18mm)을 측정한 후, 그 크기에 맞춰 원을 그립니다.
2. 정밀도 향상: 원 안에 십자선과 여러 개의 동심원을 추가하여 빔의 위치를 정확하게 파악할 수 있는 타겟 모양을 완성합니다. (전문가 팁: 선들을 일부러 중심에서 벗어나게 그린 후, RDWorks의 정렬 도구를 사용하여 완벽하게 중앙을 맞추면 더 빠르고 정확하게 작업할 수 있습니다.)
3. 레이어 설정: RDWorks에서 레이어를 분리합니다. 빨간색 선(십자선, 동심원)은 낮은 파워로 표면에 자국만 남기는 '에칭'으로, 검은색 외곽선은 높은 파워로 잘라내는 '컷팅'으로 설정합니다.
4. 작업 순서 지정: 반드시 에칭 레이어(빨간색)를 컷팅 레이어(검은색) 위로 옮겨, 타겟 무늬를 먼저 새긴 후 외곽선을 잘라내도록 작업 순서를 정합니다.
5. 그룹화 및 복제: 완성된 타겟의 모든 요소를 선택하여 '그룹'으로 만들어 줍니다. 이렇게 하면 여러 개의 타겟을 복사하고 관리하기가 훨씬 수월해집니다.

이렇게 직접 만든 타겟은 시중의 어떤 도구보다 당신의 장비에 완벽하게 들어맞는 최고의 정렬 도구가 될 것입니다.

3. 핵심은 '중심'이 아니라 '평행'이다

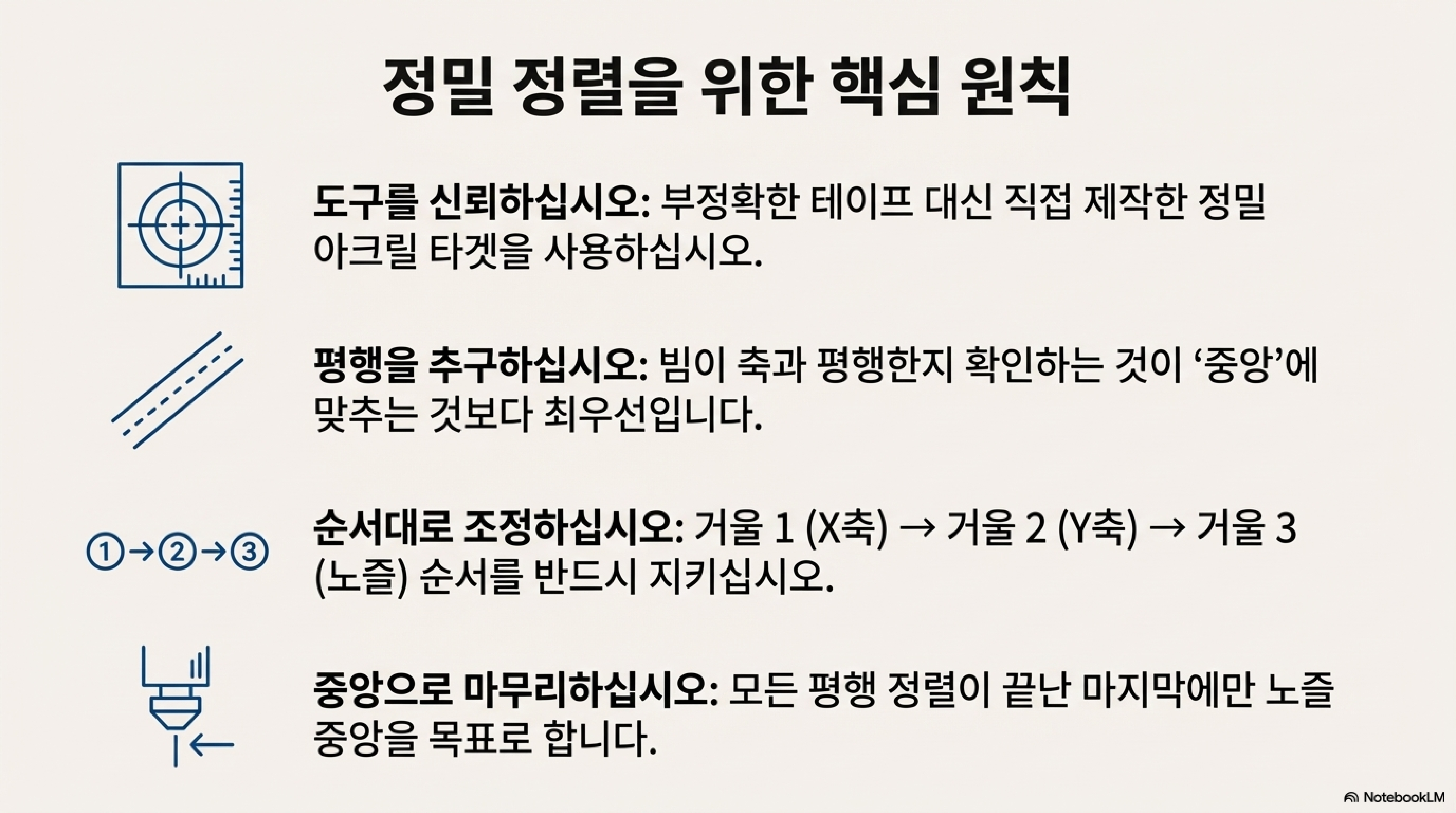

미러 정렬에 대한 가장 큰 오해는 레이저 빔을 반드시 거울의 '정중앙'에 맞춰야 한다는 생각입니다. 하지만 이것은 잘못된 목표입니다. 정렬의 진짜 목표는 빔이 X축과 Y축 레일을 따라 이동할 때, 축과 완벽하게 '평행'을 유지하도록 만드는 것입니다.

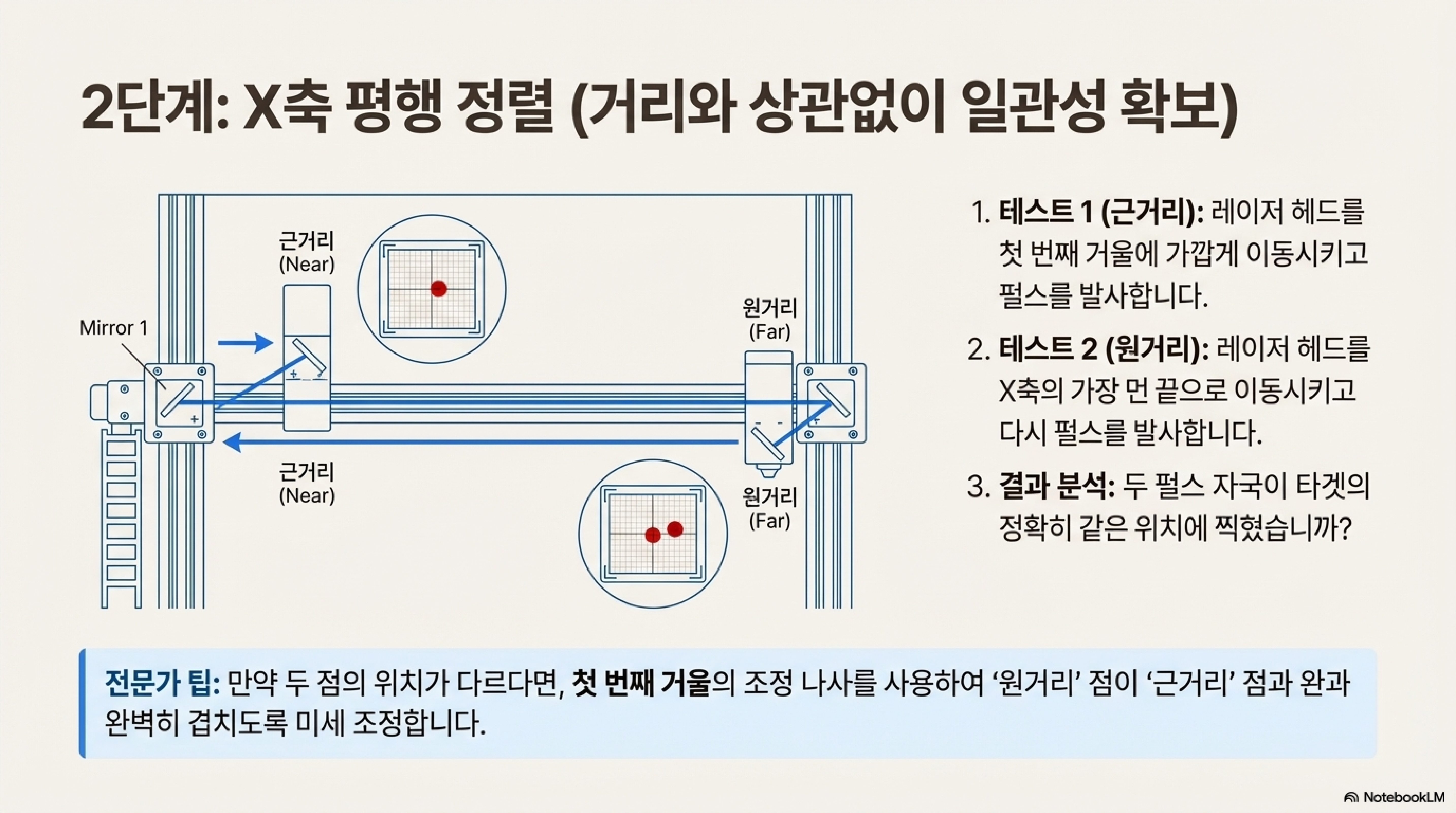

평행 여부를 확인하는 방법은 간단합니다.

1. 축의 한쪽 끝(예: 가까운 쪽)에 타겟을 놓고 레이저 펄스를 쏩니다.
2. 헤드를 축의 반대쪽 끝(먼 쪽)으로 이동시킨 후, 같은 타겟에 다시 펄스를 쏩니다.
3. 두 개의 빔 자국이 타겟의 정확히 동일한 위치에 찍혔다면 성공입니다.

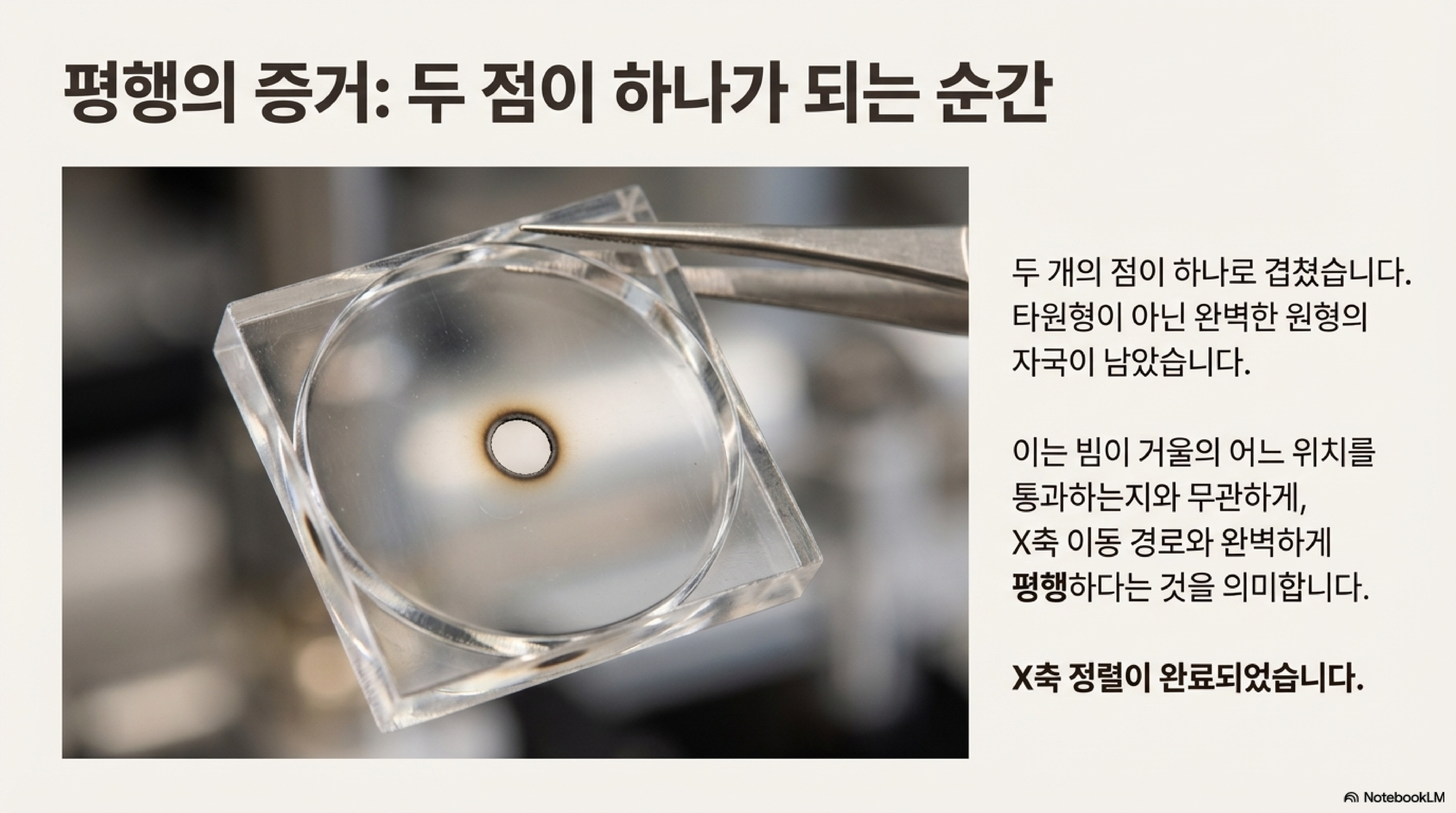

이때 중요한 관찰 포인트가 있습니다. 만약 빔 자국이 완벽한 원형이라면 두 빔이 정확히 겹쳤다는 뜻이며, 이는 빔이 축과 평행하다는 강력한 증거입니다. 반면 빔 자국이 타원형으로 보인다면, 두 빔이 미세하게 다른 위치에 찍혀 겹쳐진 것으로, 아직 평행이 맞지 않다는 신호입니다.

빔의 위치가 타겟의 정중앙이 아니더라도 괜찮습니다. 양쪽 끝에서 쏜 빔의 위치가 정확히 겹쳐 하나의 원형 자국을 만든다면, 빔은 축과 완벽하게 평행을 이루고 있으며 정렬이 완료된 것입니다.

"우리는 빔이 중앙에 있기를 바랐지만, 사실 빔은 정확한 중앙에 있을 필요가 없고, 단지 양쪽 타겟에서 동일한 위치에 있기만 하면 됩니다."

'중심'이라는 강박에서 벗어나 '평행'이라는 핵심 원리에 집중하는 순간, 미러 정렬은 훨씬 명확하고 간단해집니다.

4. 레이저 빔의 '두께'를 보정하라

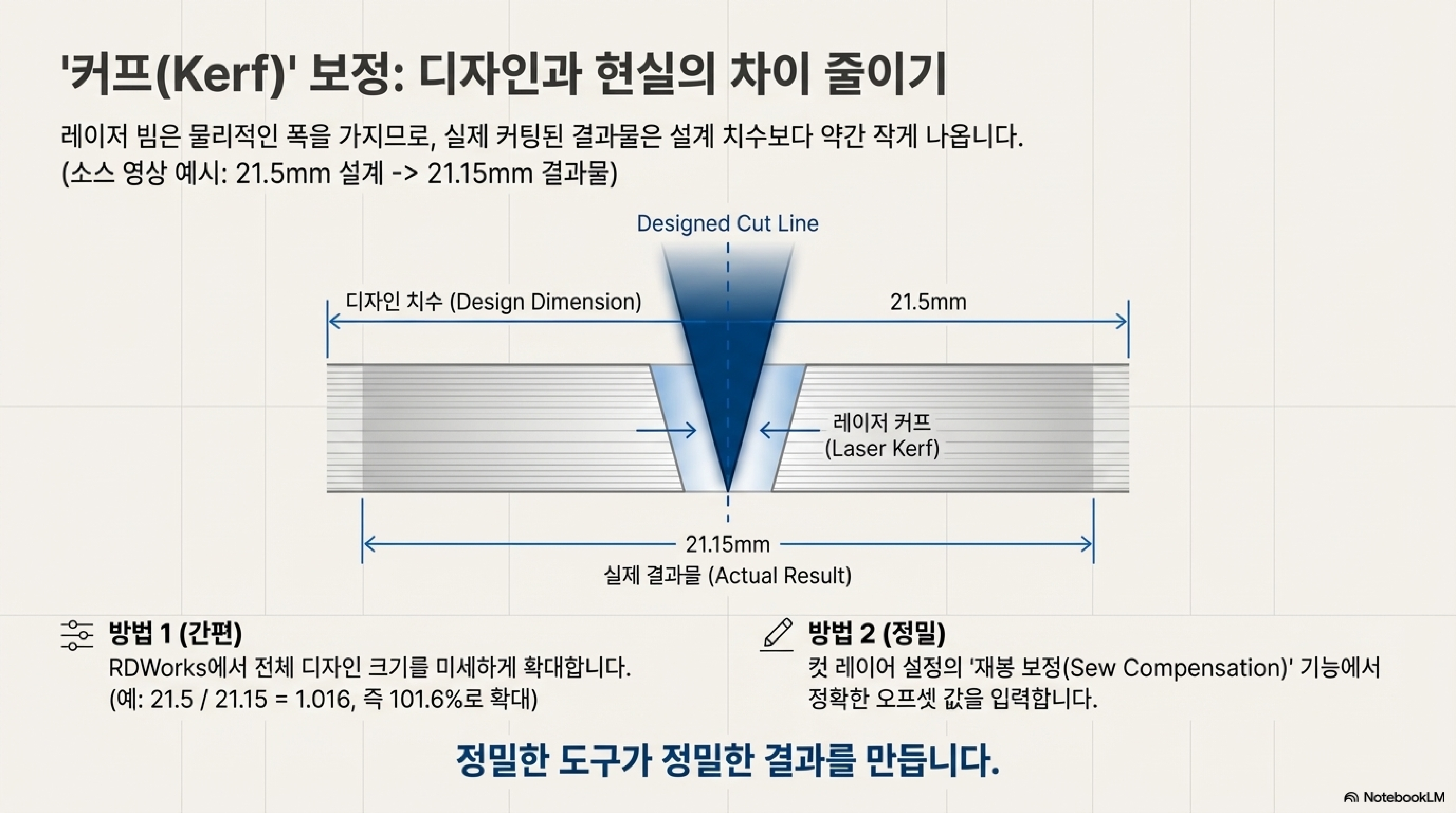

전문가 수준의 정밀도를 원한다면 한 단계 더 나아가야 합니다. 소프트웨어에서 21.5mm로 설계한 원이 실제로는 21.15mm로 잘리는 것처럼, 설계 치수와 실제 결과물 사이에는 미세한 오차가 발생합니다. 이는 레이저 빔 자체가 가진 폭, 즉 '커프(kerf)' 때문입니다. 이 오차를 보정하는 두 가지 방법이 있습니다.

1. 백분율 보정 (빠르지만 부정확한 방법): 실제 측정값(21.15mm)과 설계값(21.5mm)의 비율(21.5 / 21.15 ≈ 1.016)을 계산하여, 전체 디자인의 크기를 101.6%로 키우는 간단한 방법입니다. 하지만 이 방법은 근본적인 한계가 있습니다. 커프 값은 고정된 오프셋인데, 이 방법은 타겟의 외곽선뿐만 아니라 내부의 작은 동심원들까지 같은 비율로 확대해버려 부정확한 결과를 낳습니다.
2. 재봉 보정 (Sew Compensation, 정밀한 전문가의 방법): RDWorks의 '고급' 설정에 있는 이 기능이 훨씬 뛰어난 해결책입니다. 재봉 보정은 설계된 선을 기준으로 레이저 경로 자체를 안쪽 또는 바깥쪽으로 정해진 값만큼 '오프셋'하여 커프를 직접 보상합니다. 이는 모든 디자인 요소의 크기를 왜곡하지 않고 오직 컷팅 경로만 조정하므로 훨씬 더 정확하고 전문적인 방법입니다.

정밀한 정렬 타겟을 만들기 위해서는 '재봉 보정'을 활용하여 커프 값을 정확하게 상쇄하는 것이 중요합니다.

5. 최종 목표는 미러가 아닌 노즐이다

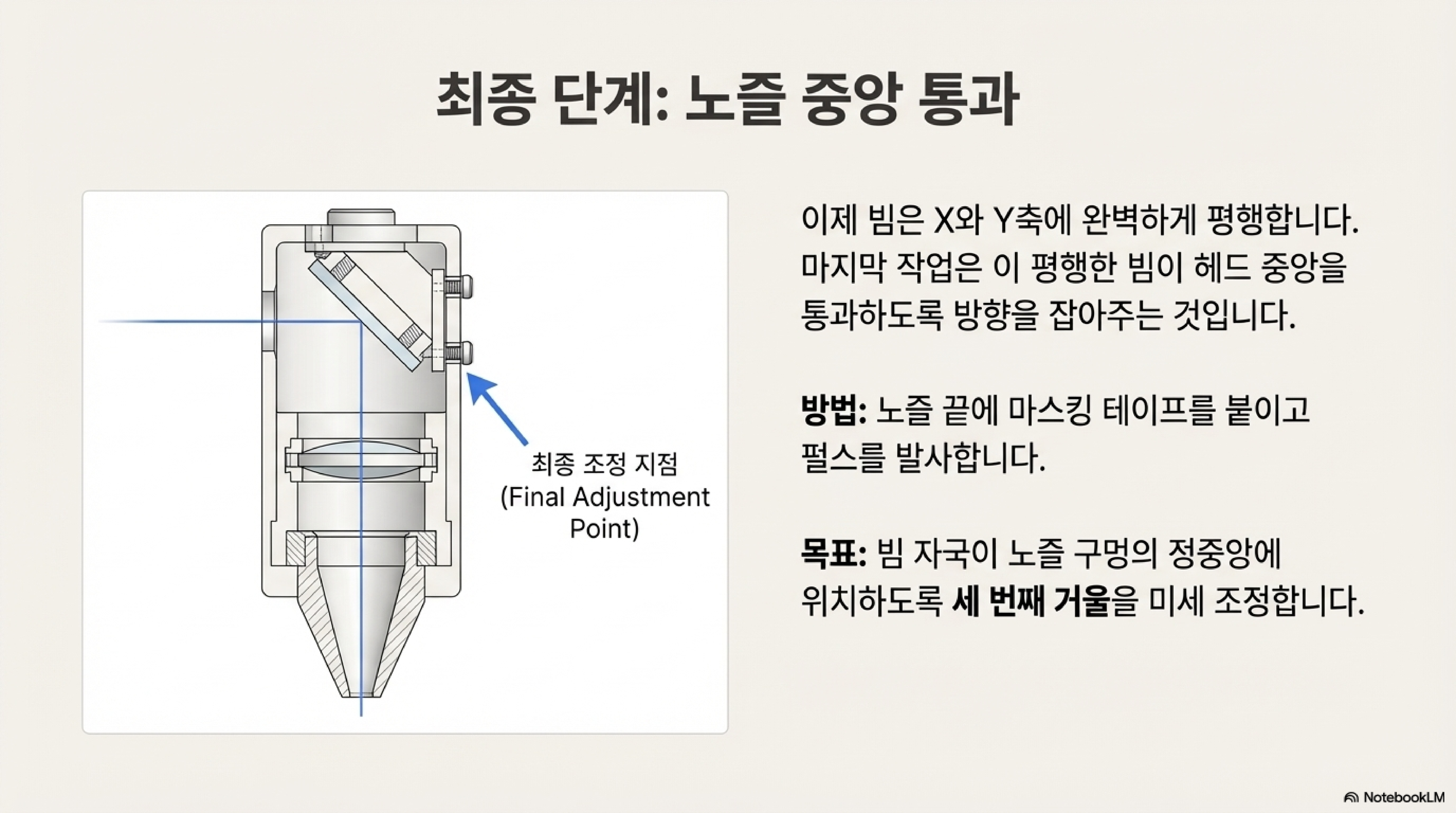

지금까지 1번부터 3번까지의 미러를 정렬하는 모든 과정은 무엇을 위한 것이었을까요? 그 최종 목표는 바로 레이저 헤드 끝에 달린 '노즐'입니다. 모든 정렬 과정의 궁극적인 목적은 빔이 마지막 노즐의 정중앙을 완벽하게 수직으로 통과하도록 만드는 것입니다.

모든 미러 정렬을 마쳤다면, 다음과 같은 반복적인 '펄스-이동-확인' 방법으로 최종 검증을 해야 합니다.

1. 노즐 바로 아래에 타겟이나 테이프를 두고 레이저 펄스를 한 번 쏩니다.
2. 빔 자국을 확인하기 위해 헤드를 살짝 옆으로 이동시킵니다.
3. 노즐 구멍의 정중앙에 빔 자국이 찍혔는지 눈으로 확인합니다.
4. 중앙에서 벗어났다면 마지막 3번 미러를 미세하게 조정한 후, 이 과정을 반복합니다.

빔이 항상 노즐의 정확한 중앙을 통과할 때, 비로소 깨끗하고 수직적인 고품질의 컷팅 결과물을 얻을 수 있습니다.

--------------------------------------------------------------------------------

결론: 원리를 이해하면 길이 보인다

레이저 커터 미러 정렬의 핵심은 불친절한 매뉴얼을 맹목적으로 따르는 것이 아니라, '왜' 그렇게 해야 하는지 근본 원리를 이해하는 데 있습니다. '중심'이라는 함정에서 벗어나 '평행'이라는 진짜 목표를 인지하고, 레이저 커터라는 최고의 도구를 활용해 스스로 문제를 해결하는 것. 이것이 바로 오늘 우리가 함께 탐구한 비밀입니다.

이제 당신의 작업대 위에서 '원래 그렇게 하는 것'이라고 여겼던 모든 과정을 의심하고 해체해 보십시오. 그곳에 당신을 한 단계 성장시킬 진짜 비밀이 숨어있을 것입니다.
