레이저 커터가 알려준 예상 밖의 진실 4가지: 계측기 설치 후 알게 된 것들

레이저 커터를 사용하는 분이라면 누구나 소프트웨어에 표시되는 출력(%) 값을 자연스럽게 신뢰하게 됩니다. 저 역시 그랬습니다. 70%, 80% 같은 숫자를 입력하면서 기계가 그 설정에 맞춰 정직하게 작동하리라 믿었죠. 하지만 '정확히' 무슨 일이 일어나고 있는지는 알 수 없었습니다. 추측에 의존할 뿐이었죠.

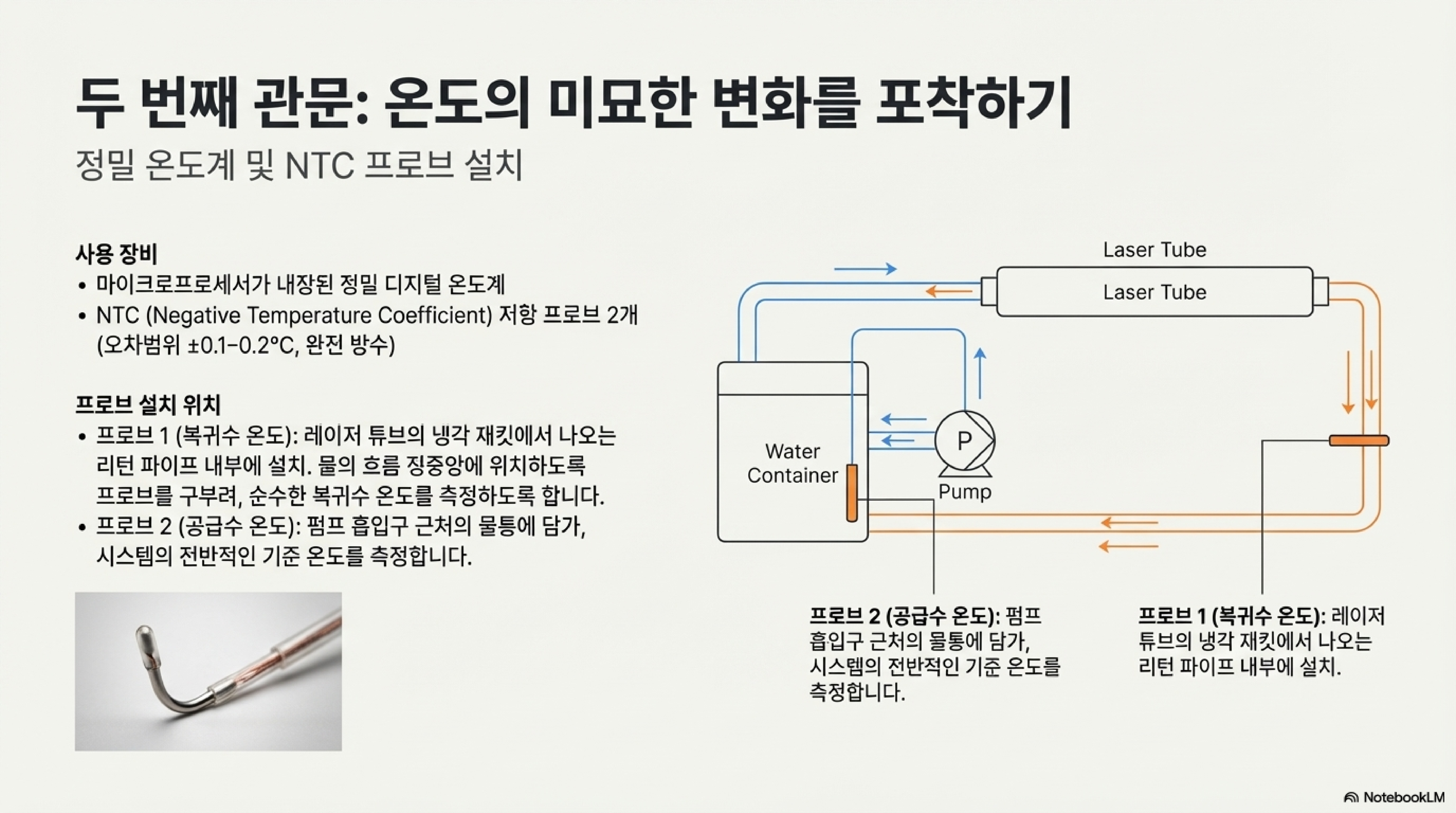

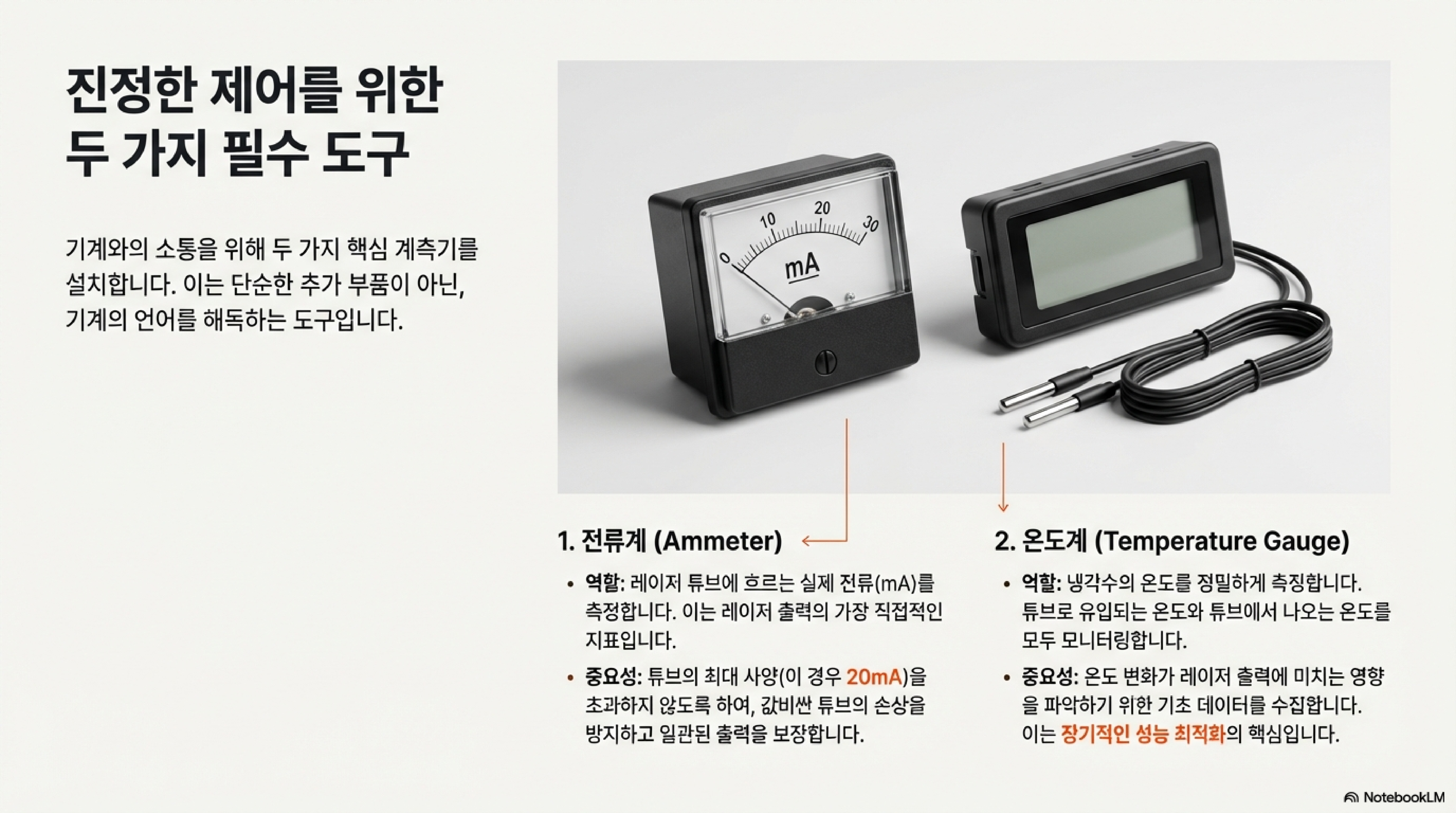

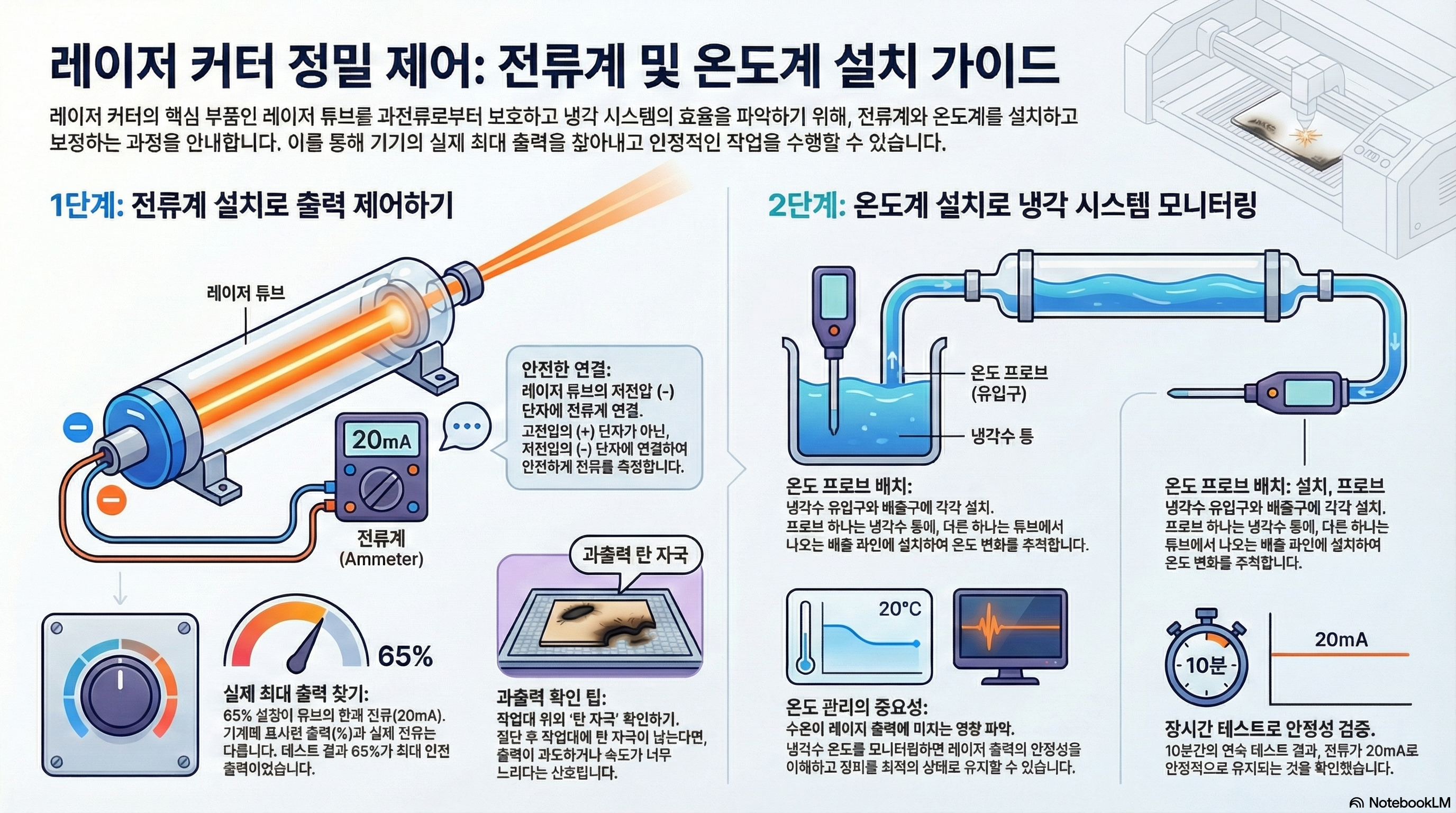

진정한 의미에서 기계를 제어하고 최적화하려면, 실제로 무슨 일이 벌어지고 있는지 측정해야 한다는 한 가지 중요한 사실을 깨달았습니다. 그래서 제 레이저 커터에 간단한 계측기 두 가지, 즉 레이저 튜브의 전류를 보여주는 **전류계(ammeter)**와 냉각수 온도를 측정하는 **온도계(temperature gauge)**를 설치하는 프로젝트를 시작했습니다. 그리고 그 결과는 제 예상을 완전히 뒤엎는, 놀랍고도 직관에 반하는 것들이었습니다.

--------------------------------------------------------------------------------

1. 소프트웨어의 출력 설정은 생각보다 부정확합니다

가장 큰 충격은 소프트웨어의 출력 설정이 얼마나 오해의 소지가 많은지 알게 된 것입니다. 저는 오랫동안 75%나 80% 정도의 출력은 레이저 튜브에 무리를 주지 않는 안전한 범위라고 막연히 생각해왔습니다. 하지만 그것은 완전히 틀린 가정이었습니다.

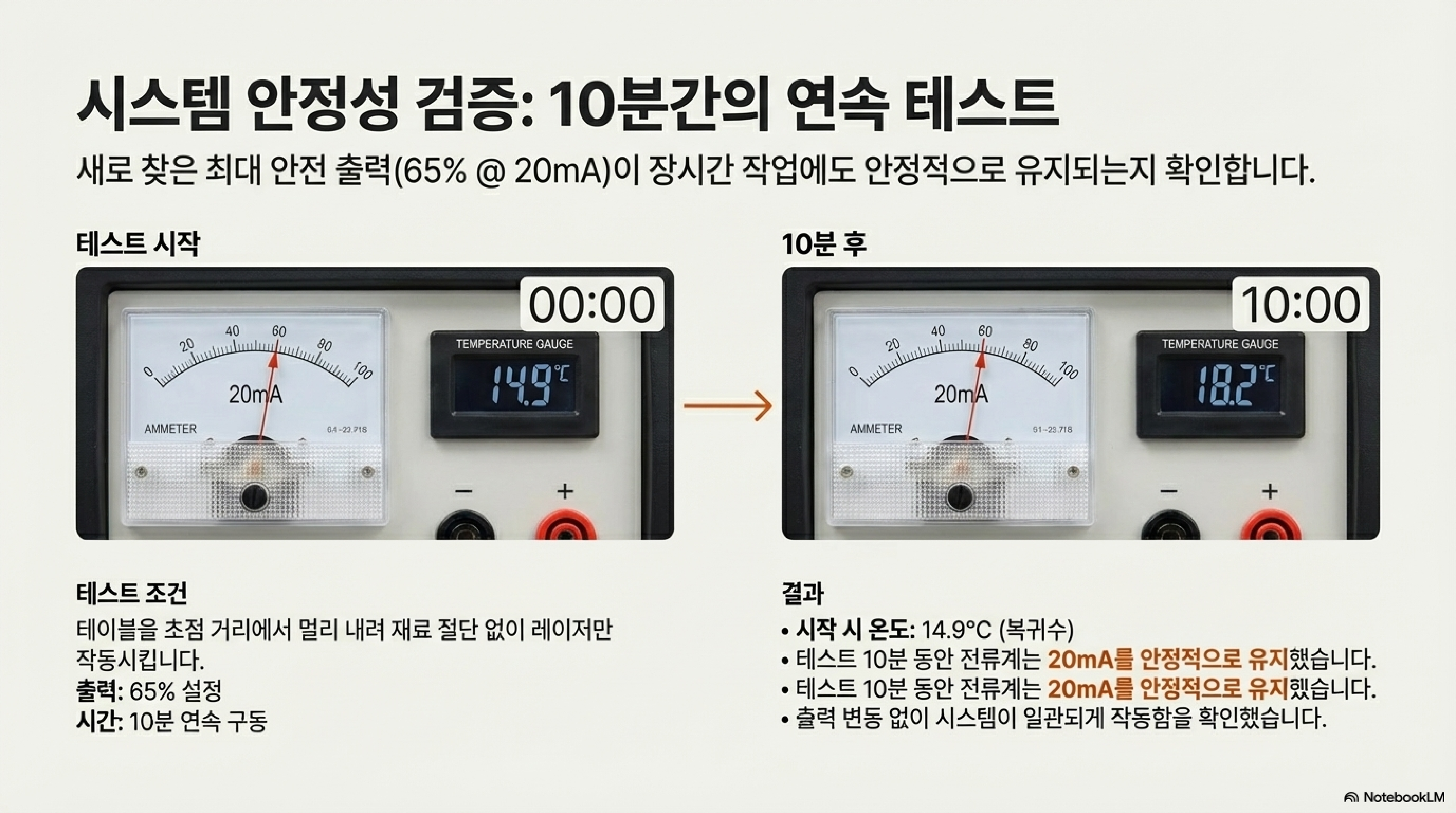

계측기를 설치하고 테스트를 시작하자마자 진실이 드러났습니다. 처음 60%에서 시작해 70%, 80%로 올려보니 전류가 제 레이저 튜브의 최대 정격인 20밀리암페어(mA)를 훌쩍 넘어 위험 수준으로 치솟는 것을 보고 깜짝 놀랐습니다. 이는 튜브의 수명을 급격히 단축시키는 과부하 상태입니다. 다시 75%, 70%로 낮춰가며 여러 번의 테스트를 거쳐 마침내 찾아낸 진짜 '안전한 최대 출력'은 소프트웨어 설정상 **단 65%**였습니다. 놀랍게도 이 65% 설정이 튜브의 한계치인 20mA와 정확히 일치했습니다. 이 작은 발견은 모든 레이저 커터 사용자에게 매우 중요합니다. 소프트웨어의 숫자에만 의존하는 것은 자신도 모르는 사이에 값비싼 레이저 튜브를 망가뜨리는 지름길이 될 수 있습니다.

됐네요! 정확히 65%에서 20밀리암페어에 맞았습니다. 이게 바로 제 기계의 진짜 최대 출력이군요.

2. 작업 베드가 훌륭한 파워 미터가 될 수 있습니다

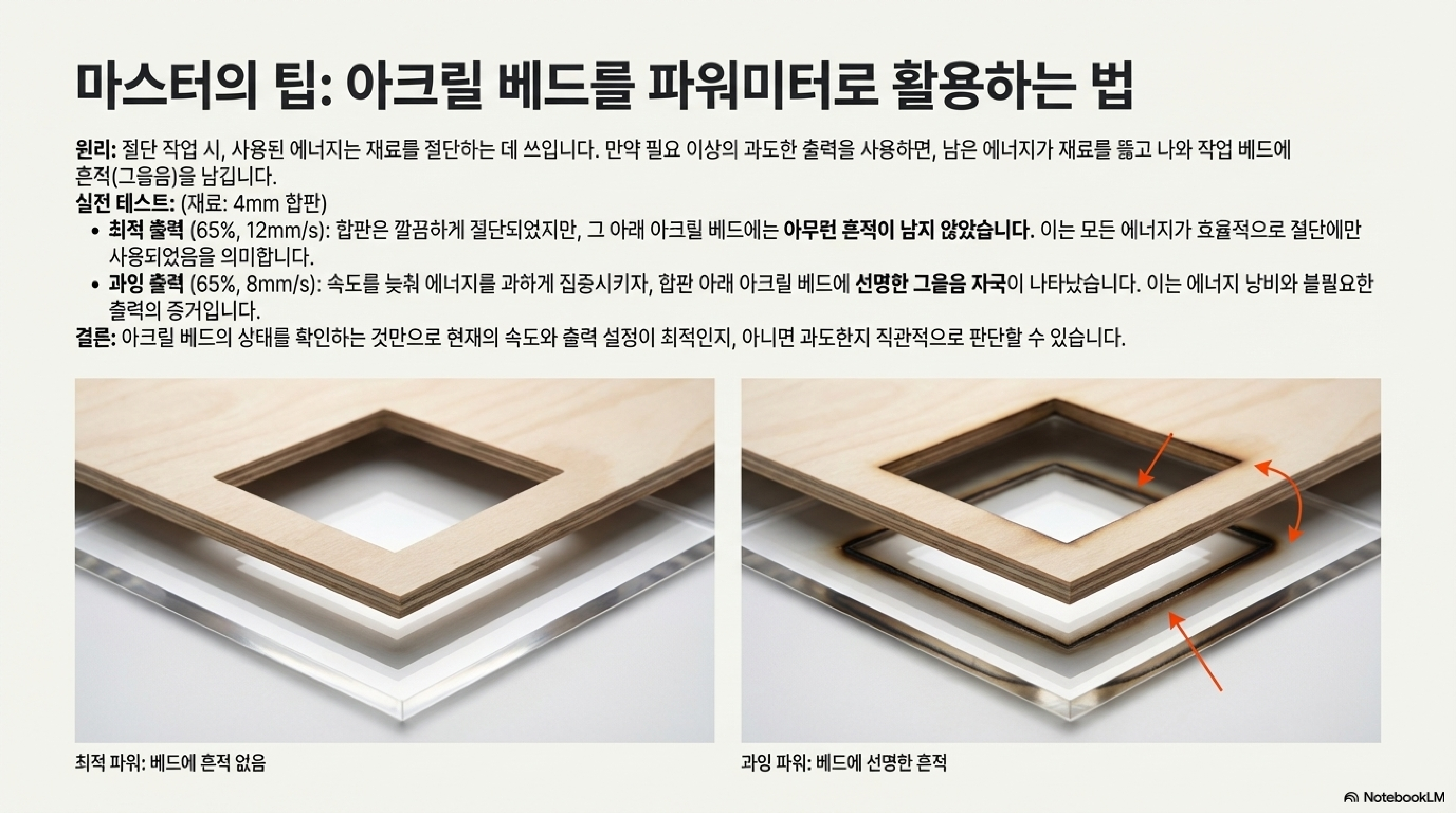

두 번째 발견은 아주 기발하고 실용적인 팁입니다. 바로 기계의 아크릴 작업 베드를 일종의 '파워 미터'로 활용할 수 있다는 사실입니다.

4mm 합판을 절단하는 테스트를 하면서 흥미로운 현상을 발견했습니다. 위에서 찾은 최적의 출력(65%에서 20mA)으로 설정하고 적절한 속도로 절단했을 때, 합판은 완벽하게 잘려나갔고 그 아래 아크릴 베드에는 아무런 흔적도 남지 않았습니다. 이는 레이저의 모든 에너지가 오직 재료를 '절단'하는 데에만 효율적으로 사용되었다는 뜻입니다.

반면, 의도적으로 속도를 늦춰 과도한 에너지가 가해지도록 설정하자 결과는 달랐습니다. 합판이 잘리고 남은 잉여 에너지가 아크릴 베드에 그대로 전달되어 선명한 탄 자국을 남겼습니다. 이 간단한 시각적 피드백은 정말 유용합니다. 작업 베드에 탄 자국이 남는다는 것은 현재 설정이 필요 이상의 과출력이거나 속도가 너무 느리다는 명백한 증거입니다. 이를 통해 에너지 낭비 없이 더 빠르고 깨끗한 절단을 위한 최적의 설정을 직관적으로 찾아낼 수 있습니다.

어떻게 보면, 이 아크릴 베드를 파워 미터처럼 쓰고 있는 셈이죠.

3. 고전압 장비도 '안전한' 부분이 있습니다

많은 분들이 레이저 커터처럼 고전압을 다루는 장비를 개조하는 것에 대해 막연한 두려움을 가지고 있습니다. 저 또한 그랬습니다. 하지만 이번 프로젝트를 통해 중요한 기술적 사실을 알게 되었습니다.

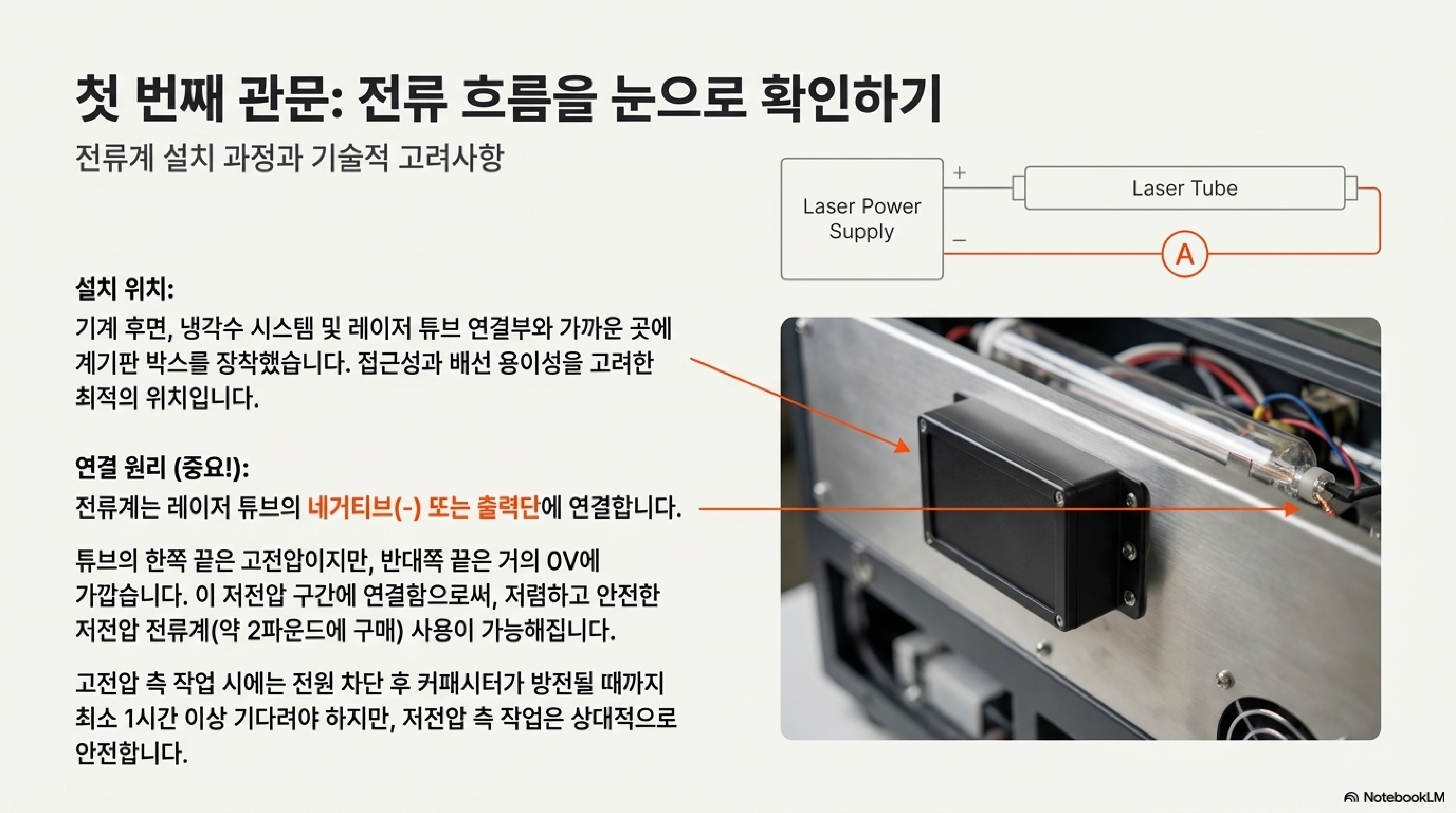

전류계를 설치한 위치는 레이저 튜브의 음극(-), 즉 저전압 단자 쪽입니다. 레이저 튜브의 한쪽 끝(양극)은 수만 볼트의 초고전압이 걸려 매우 위험하지만, 반대쪽 끝(음극)은 거의 모든 전압이 소모된 후라 전압이 0에 가깝습니다. 따라서 이 부분은 상대적으로 매우 안전하게 작업할 수 있는 영역입니다.

특히 레이저 튜브의 양극(+) 쪽은 전원을 끈 후에도 파워 서플라이의 커패시터에 고전압이 남아있을 수 있어 극도로 위험합니다. 만약 그쪽을 작업해야 한다면, 최소 한 시간 이상 방전될 시간을 기다려야 합니다. 하지만 우리가 작업한 음극(-) 쪽은 그런 위험이 훨씬 적어 상대적으로 안전한 것이죠. 물론 저전압 부분을 작업할 때도 기계의 전원을 완전히 차단하는 기본적인 안전 수칙은 반드시 지켜야 합니다.

4. '최적의 절단'은 측정에서 시작됩니다

앞선 발견들을 종합하면 하나의 결론에 도달합니다. 바로 진정한 최적화는 정확한 측정에서 시작된다는 것입니다.

소프트웨어의 65%가 실제 최대 출력이라는 것을 몰랐다면(첫 번째 발견), 작업 베드에 흔적이 남지 않는 완벽한 절단 속도를 찾는 것(두 번째 발견)은 불가능했을 겁니다. 하나를 측정하니 다른 하나를 최적화할 수 있는 문이 열린 셈입니다. 이 기준을 바탕으로 4mm 합판을 절단했을 때, 저는 재료를 완벽하게 관통하면서도 에너지를 단 1도 낭비하지 않는 '완벽한 균형점'을 찾을 수 있었습니다. 작업 베드에 아무런 흔적이 남지 않았다는 사실이 그 증거입니다.

이것이야말로 모든 메이커가 추구하는 목표일 것입니다. 추측과 감에 의존하는 대신, 계측기를 통해 얻은 데이터를 기반으로 출력과 속도의 완벽한 조합을 찾아내는 것. 이를 통해 기계의 성능을 최대한으로 끌어올리고, 소모품의 수명은 늘리며, 최상의 결과물을 얻을 수 있습니다.

--------------------------------------------------------------------------------

결론: 이제 무엇을 알 수 있을까요?

간단한 계측기를 추가하는 것만으로도 기계에 대한 이해도가 완전히 달라졌습니다. 이전에는 보이지 않던 것들이 보이기 시작했고, 막연했던 제어의 영역이 정밀한 과학의 영역으로 들어왔습니다. 이제 저는 제 기계를 훨씬 더 깊이 신뢰하고 제어할 수 있게 되었습니다.

이 프로젝트는 또 다른 흥미로운 실험의 문을 열어주었습니다. 바로 냉각수의 온도가 레이저의 실제 출력에 어떤 영향을 미치는지 직접 테스트해보는 것입니다. 계측기가 없었다면 불가능했을 일이죠.

이 글을 읽는 여러분께 마지막으로 질문을 던지고 싶습니다. "여러분의 작업실에서 지금껏 어림짐작으로만 다루고 있던 중요한 변수는 무엇인가요? 그것을 직접 측정해본다면 무엇을 알게 될까요?"
