당신이 레이저 커터에 대해 몰랐던 3가지 놀라운 사실

1.0 서론: "왜 기계가 내 마음대로 안 움직이지?"

레이저 커터를 처음 사용할 때, 많은 분들이 비슷한 경험을 합니다. 분명히 소프트웨어에서 원하는 위치에 디자인을 배치했는데, 막상 작업을 시작하면 전혀 엉뚱한 곳에 새겨지거나 기계 헤드가 예상과 다르게 움직여 당황하셨던 적이 있으신가요? "왜 내 마음대로 안 움직이는 거지?"라며 답답함을 느끼셨을 수도 있습니다.

이러한 혼란은 기계의 결함 때문이 아닙니다. 사실은 레이저 커터가 작동하는 몇 가지 핵심 원리, 특히 '0점(zero point)'에 대한 작은 오해에서 비롯되는 경우가 대부분입니다. 이 글에서는 마치 비밀처럼 느껴졌던 그 원리들을 명쾌하게 풀어드리고자 합니다. 이 글을 끝까지 읽으시면 더 이상 기계 앞에서 당황하지 않고, 여러분의 아이디어를 자신감 있게 현실로 만들 수 있을 것입니다.

2.0 첫 번째 사실: '0점'은 하나가 아니라 세 개다

레이저 커터 작업에서 혼란을 유발하는 가장 큰 원인은 바로 '0점'이 하나가 아니라는 사실입니다. 우리는 보통 기준점이 하나일 것이라고 생각하지만, 실제로는 세 가지 다른 종류의 '0점'이 각자의 역할을 하고 있습니다. 이 세 가지를 구분해서 이해하는 것이 모든 문제 해결의 첫걸음입니다.

이 세 가지 '0점'은 서로 다른 목적을 위해 존재합니다. 기계 원점은 기계의 절대적인 위치를, 작업 원점은 재료 위에서의 작업 시작점을, 객체 기준점은 소프트웨어 내 디자인의 정밀한 배치를 담당합니다. 이들이 각자의 역할을 하기에 우리는 복잡한 작업을 정확하게 수행할 수 있는 것입니다.

2.1 기계 원점 (Machine Datum)

기계 원점은 레이저 커터의 절대적인 기준점입니다. 기계의 전원을 켜면 레이저 헤드가 스스로 특정 모서리(보통 왼쪽 상단)로 이동하여 기준을 잡는데, 바로 이 지점이 '기계 원점'입니다. 이것은 기계 자체에 고정된 불변의 '집'과 같습니다. 소프트웨어는 이 기계 원점을 기준으로 모든 좌표를 계산합니다.

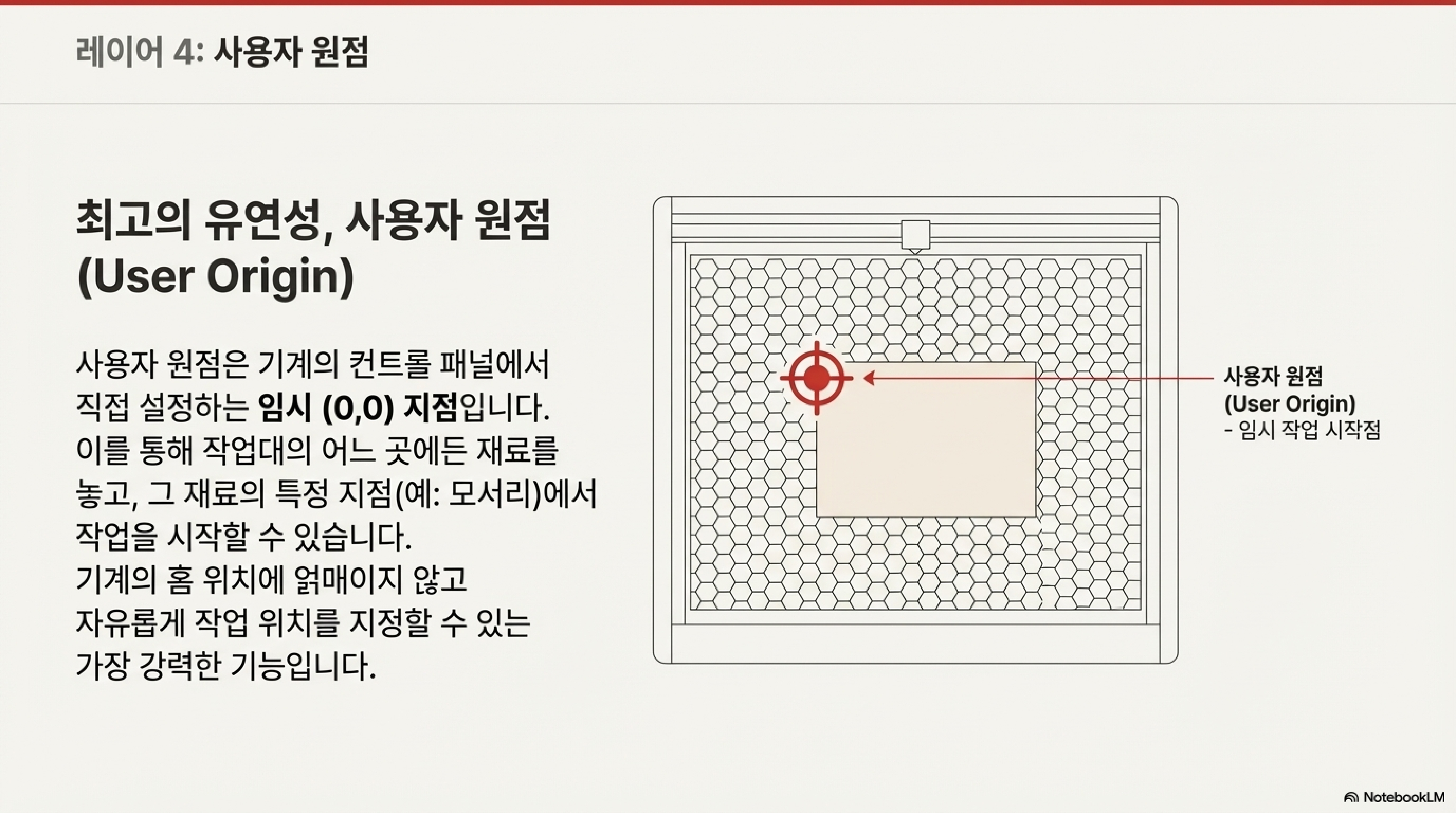

2.2 작업 원점 (Job Origin)

작업 원점은 사용자가 직접 설정하는 임시 기준점입니다. 예를 들어, 나무판의 특정 모서리에서부터 작업을 시작하고 싶을 때, 기계의 키패드에 있는 화살표 키로 레이저 헤드를 그 지점까지 움직인 후 'Origin' 버튼을 누르면 그곳이 바로 "오늘의 작업 시작점"이 됩니다. 이 기능 덕분에 재료를 기계의 구석에 정확히 맞출 필요 없이, 작업 테이블 위 어디에나 자유롭게 놓고 작업을 시작할 수 있습니다. 한 가지 더 유용한 팁은, 대부분의 기계는 전원을 껐다 켜면 기계 원점을 확인한 후, 마지막으로 설정했던 '작업 원점' 위치로 헤드를 자동으로 이동시켜 준다는 것입니다. 덕분에 어제 하던 작업을 오늘 이어서 할 때 매우 편리합니다.

2.3 객체 기준점 (Object Anchor)

객체 기준점은 소프트웨어 안에서 사용되는 개념입니다. 여러분이 그리는 원, 사각형 같은 각각의 도형(객체)에는 위치를 지정하는 기준점이 있습니다. 이 기준점은 도형의 정중앙일 수도 있고, 상단 왼쪽 모서리, 하단 중앙 등 사용자가 선택할 수 있는 여러 지점 중 하나가 될 수 있습니다. 예를 들어, 원의 중심을 객체 기준점으로 설정하면 좌표(예: 150, 150)를 입력했을 때 원의 중심이 정확히 그 좌표에 위치하게 됩니다. 이 기능을 활용하면 여러 개의 다른 객체들을 정밀하게 정렬하는 작업(예: 원의 정중앙을 가로지르는 선 그리기)을 매우 쉽게 할 수 있습니다.

• 기계 원점: 기계의 고정된 집 (절대 기준)
• 작업 원점: 재료 위의 임시 시작점 (상대 기준)
• 객체 기준점: 소프트웨어 도형의 기준점 (디자인 기준)

3.0 두 번째 사실: 당신의 기계는 '거울 세계'에 살고 있다

소프트웨어 설정 메뉴에서 'Y축 미러(Y-axis mirror)'라는 옵션을 왜 체크해야 하는지 궁금했던 적이 있으신가요? 그 이유는 놀랍게도 우리의 기계가 수학적인 표준 좌표계와는 조금 다른 '거울 세계'에서 작동하기 때문입니다.

이것은 17세기에 르네 데카르트가 만든 데카르트 좌표계와 관련이 있습니다. 우리가 학교에서 배운 좌표계에서는 Y축의 양수(+) 방향이 '위'를 향합니다. 하지만 대부분의 레이저 커터는 기계 원점이 왼쪽 '상단'에 있기 때문에, 실제 작업 영역은 그 원점보다 '아래'에 펼쳐집니다. 즉, 기계의 Y축은 물리적으로 '아래'로 내려가는 방향이 수학적으로는 음수(-) 방향이 되는 셈입니다. 이 물리적 현실과 수학적 표준의 불일치를 해결하기 위해, 우리는 소프트웨어에게 "Y축의 위아래를 우리가 쓰는 기계처럼 뒤집어서 생각해줘"라고 알려주는 것이고, 그것이 바로 'Y축 미러' 옵션을 체크하는 이유입니다.

제가 이 시스템을 처음 봤을 때 상당히 혼란스러웠고, 무슨 일이 일어나고 있는지 정확히 이해하는 데 시간이 좀 걸렸습니다.

4.0 세 번째 사실: 90도는 당신이 생각하는 방향이 아닐 수 있다

소프트웨어에서 도형을 회전시킬 때, 90도를 입력했는데 예상과 달리 반시계 방향으로 돌아가서 당황한 적이 있으신가요? 저도 처음에는 당연히 시계 방향으로 돌아갈 것이라 생각하고 90도를 입력했다가 디자인이 반대로 뒤집혀서 당황했던 기억이 납니다. 이것 역시 데카르트가 만든 역사적인 규칙 때문입니다.

좌표계를 만든 프랑스인 데카르트는 시계의 3시 방향을 0도로 설정하고, 거기서부터 반시계 방향으로 각도가 증가하도록 시스템을 설계했습니다. 따라서 소프트웨어에 90도를 입력하면, 우리가 직관적으로 생각하는 시계 방향이 아니라 수학적 표준인 반시계 방향으로 객체가 회전하게 됩니다.

이것이 사소한 차이처럼 보일 수 있지만, 여러 부품을 정밀하게 조립해야 하는 작업을 할 때는 이러한 소프트웨어의 기본 규칙을 아는 것이 매우 중요합니다.

5.0 결론: 복잡함 속의 단순한 규칙

오늘 우리가 살펴본 세 가지 놀라운 사실들은 복잡해 보이지만, 결국 17세기에 만들어진 '데카르트 좌표계'라는 하나의 단순하고 강력한 규칙에 기반하고 있습니다. 기계 원점, 작업 원점, 객체 기준점의 차이를 이해하고, Y축이 왜 미러링되는지, 그리고 회전 방향이 왜 반시계 방향인지를 알고 나면 더 이상 기계의 움직임에 당황할 필요가 없습니다.

이제 여러분은 기계와 싸우는 대신, 이러한 기본 원리를 바탕으로 여러분의 창의적인 작업에만 온전히 집중할 수 있게 될 것입니다.

이제 '0점'의 비밀을 알게 되셨으니, 어떤 멋진 프로젝트를 가장 먼저 만들어 보시겠어요?
