레이저 커터 정렬, 당신이 몰랐던 5가지 놀라운 진실

서론

레이저 커터 사용자라면 누구나 한 번쯤 '빔 정렬'이라는 거대한 벽에 부딪혀 본 경험이 있을 것입니다. 수많은 나사와 거울 앞에서 무엇을 먼저 만져야 할지 막막했던 순간, 마치 '지도 없이 정글에 들어선' 것 같은 기분을 느꼈을 겁니다. 이 복잡한 과정은 끝없는 시행착오와 좌절을 안겨주곤 합니다.

하지만 이 글은 바로 그 정글을 헤쳐나갈 '지도'가 되어줄 것입니다. 대부분의 사용자가 간과하는, 하지만 성공적인 정렬을 위해 반드시 알아야 할 몇 가지 역설적이고 결정적인 원칙들을 공개합니다. 이 원칙들을 이해하면, 빔 정렬은 더 이상 두려운 과제가 아닌, 예측 가능하고 논리적인 작업이 될 것입니다.

1. 자유의 환상: 조정 나사는 많지만 정답은 하나뿐이다

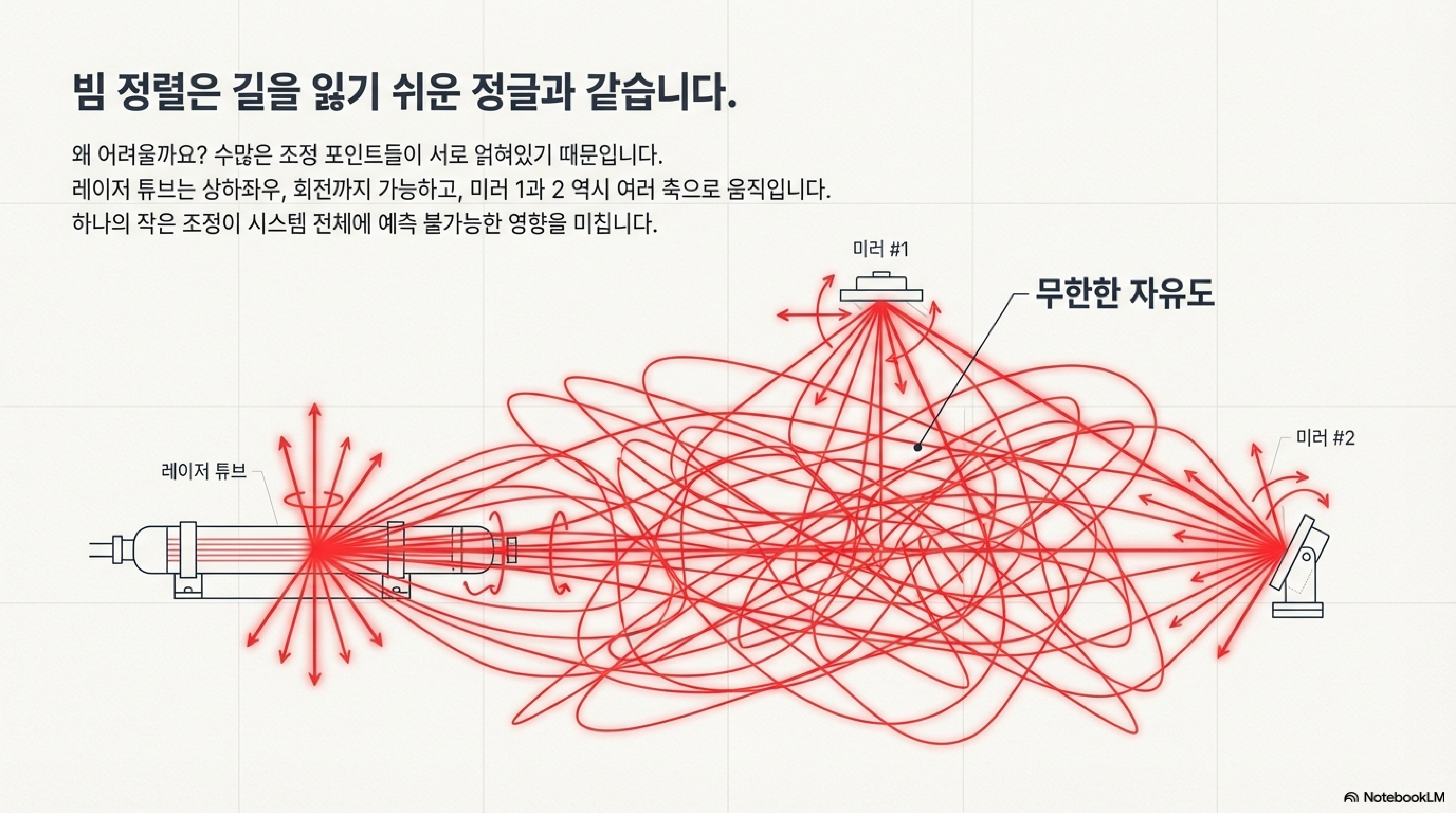

레이저 커터를 보면 레이저 튜브, 거울 마운트 등 수많은 조정 나사들이 눈에 띕니다. 이 많은 조정점들은 우리에게 높은 자유도를 주는 것처럼 보이지만, 이것은 가장 큰 착각이자 함정입니다. 실제로는 조정의 자유가 거의 없습니다.

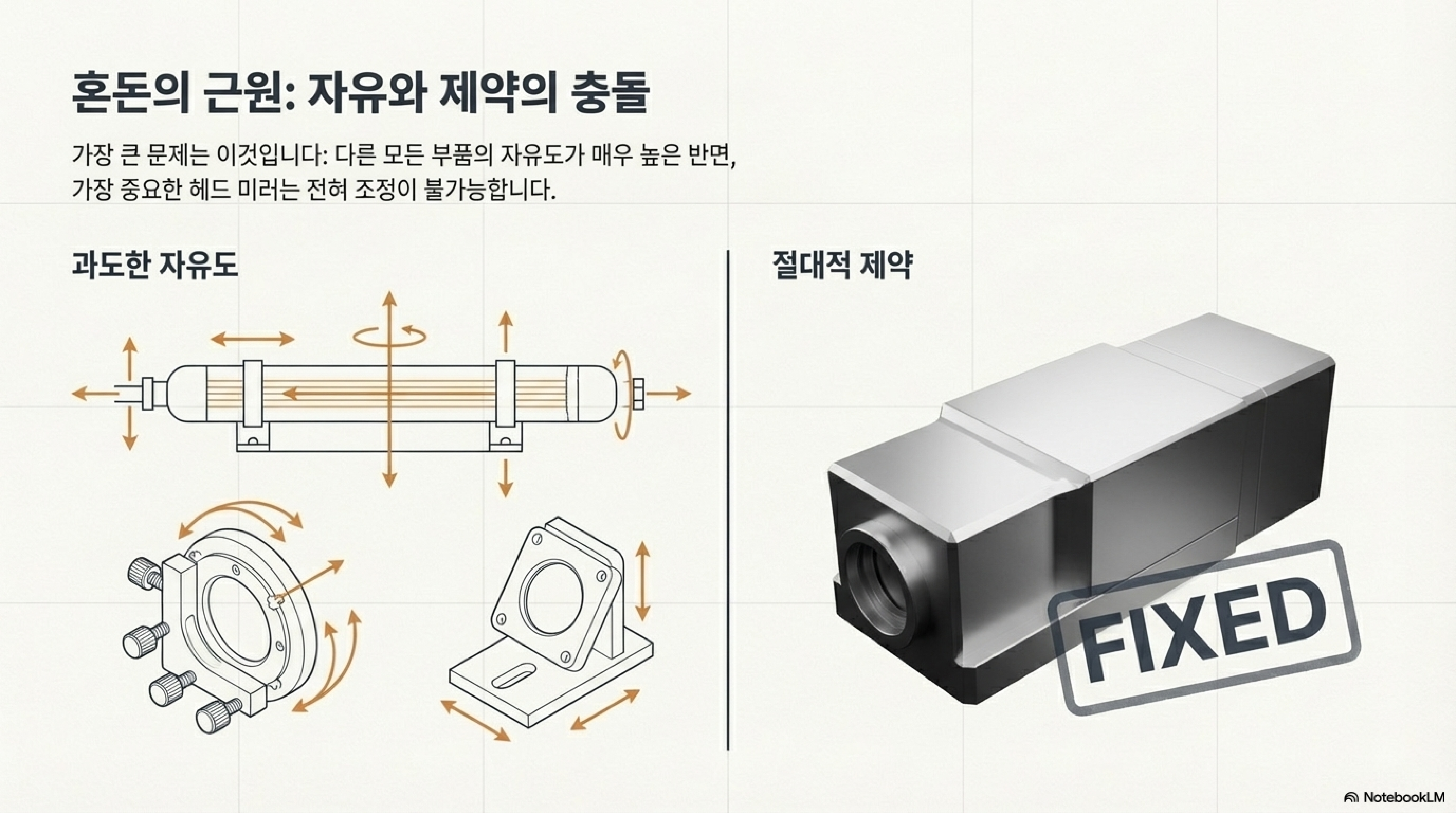

문제의 핵심은 기계의 '헤드'에 있습니다. 헤드에 장착된 마지막 거울은 위치가 완전히 고정되어 있어 조정이 불가능합니다. 빔이 최종적으로 도달해야 할 목적지가 정해져 있는 것입니다. 레이저 튜브나 중간 거울들의 수많은 조정 기능은 사용자가 문제의 시작점(레이저 튜브)부터 해결하려는 유혹에 빠뜨리기 때문에 오히려 덫이 될 수 있습니다. 성공적인 정렬을 위한 첫 번째 단계는 '조정할 수 있는 것이 많다'는 환상에서 벗어나는 것입니다.

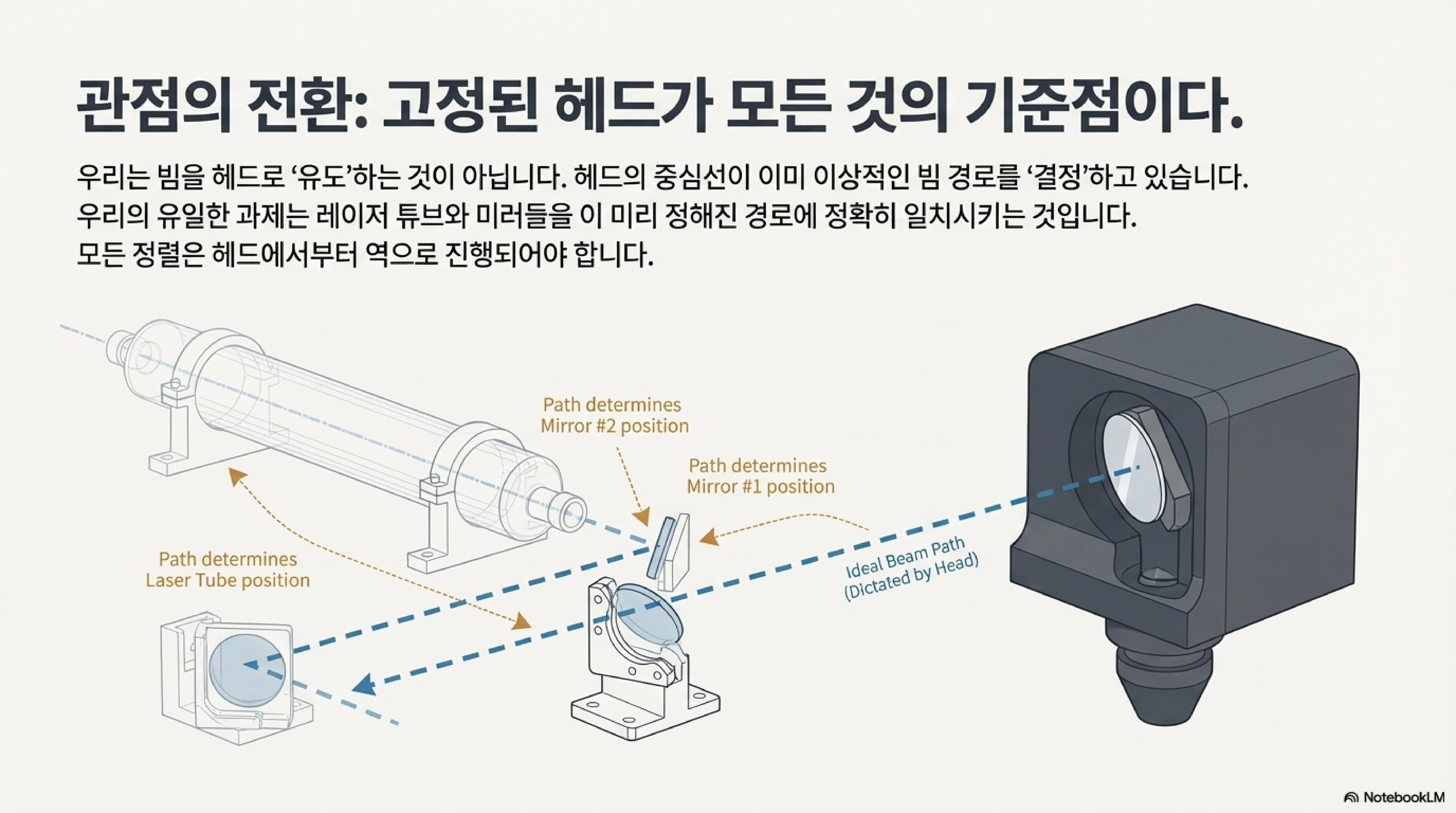

2. 모든 것은 '고정된 기준점'에서 역으로 시작된다

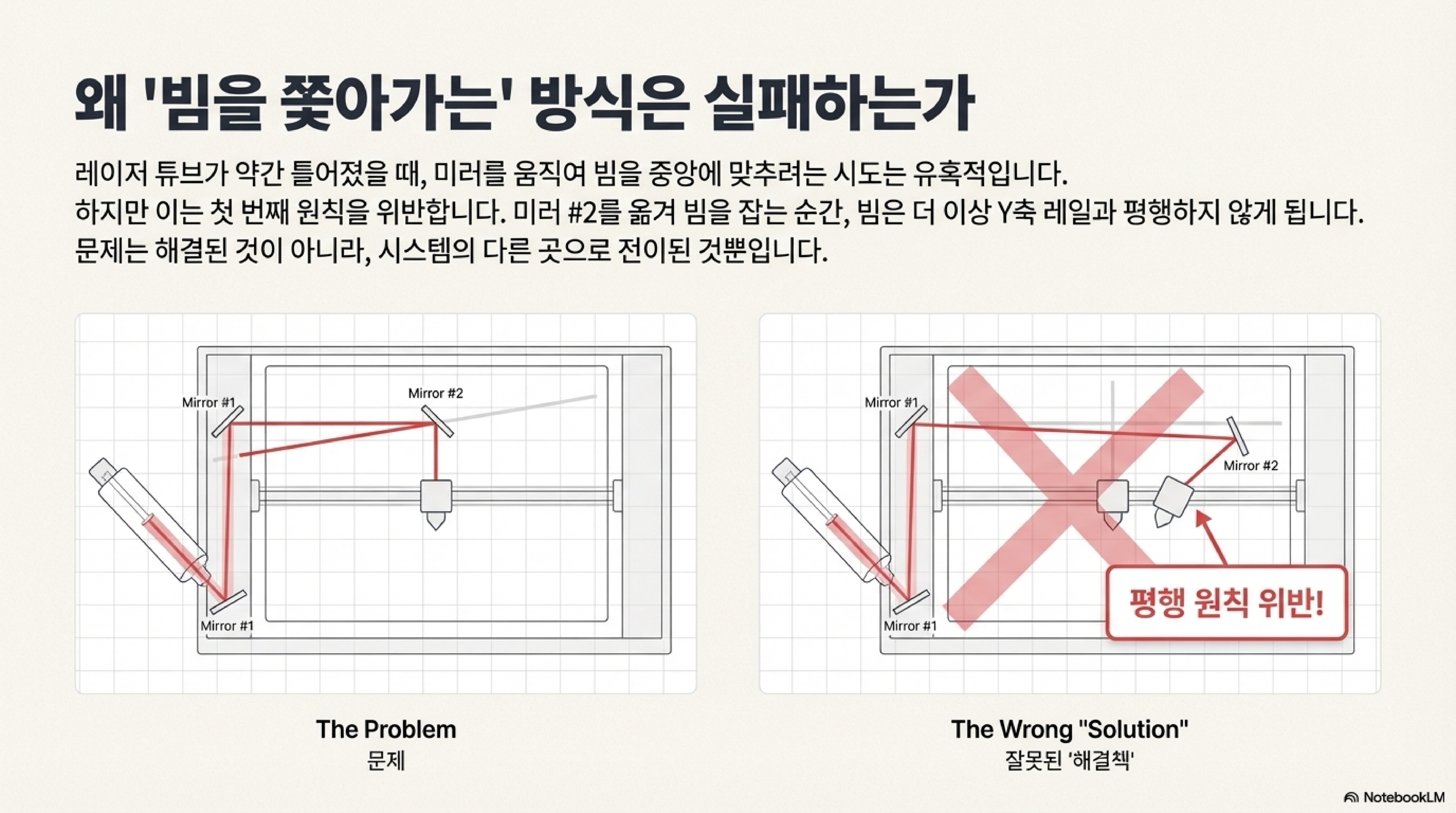

대부분의 사람들은 레이저 튜브에서 시작해 빔의 경로를 따라 순서대로 정렬을 시도합니다. 하지만 이는 근본적으로 잘못된 접근 방식입니다. 올바른 정렬은 그 반대 순서로 이루어져야 합니다.

핵심 원리는 절대적인 기준점인 '고정된 헤드'에서 모든 것을 역으로 맞춰나가는 것입니다. 목적지인 헤드는 움직일 수 없으므로, 그곳까지 이어지는 전체 빔 경로 역시 정의상 고정되어 있습니다. 당신이 할 일은 새로운 경로를 만드는 것이 아니라, 레이저 튜브와 중간 거울들을 움직여 이 미리 정해진 경로와 일치시키는 것뿐입니다. 즉, 최종 목적지를 먼저 확인하고, 그곳에 도달하기 위해 출발점과 경유지를 재설정하는 것입니다. 이 논리적인 흐름을 이해하는 것이 정렬의 두 번째 핵심입니다.

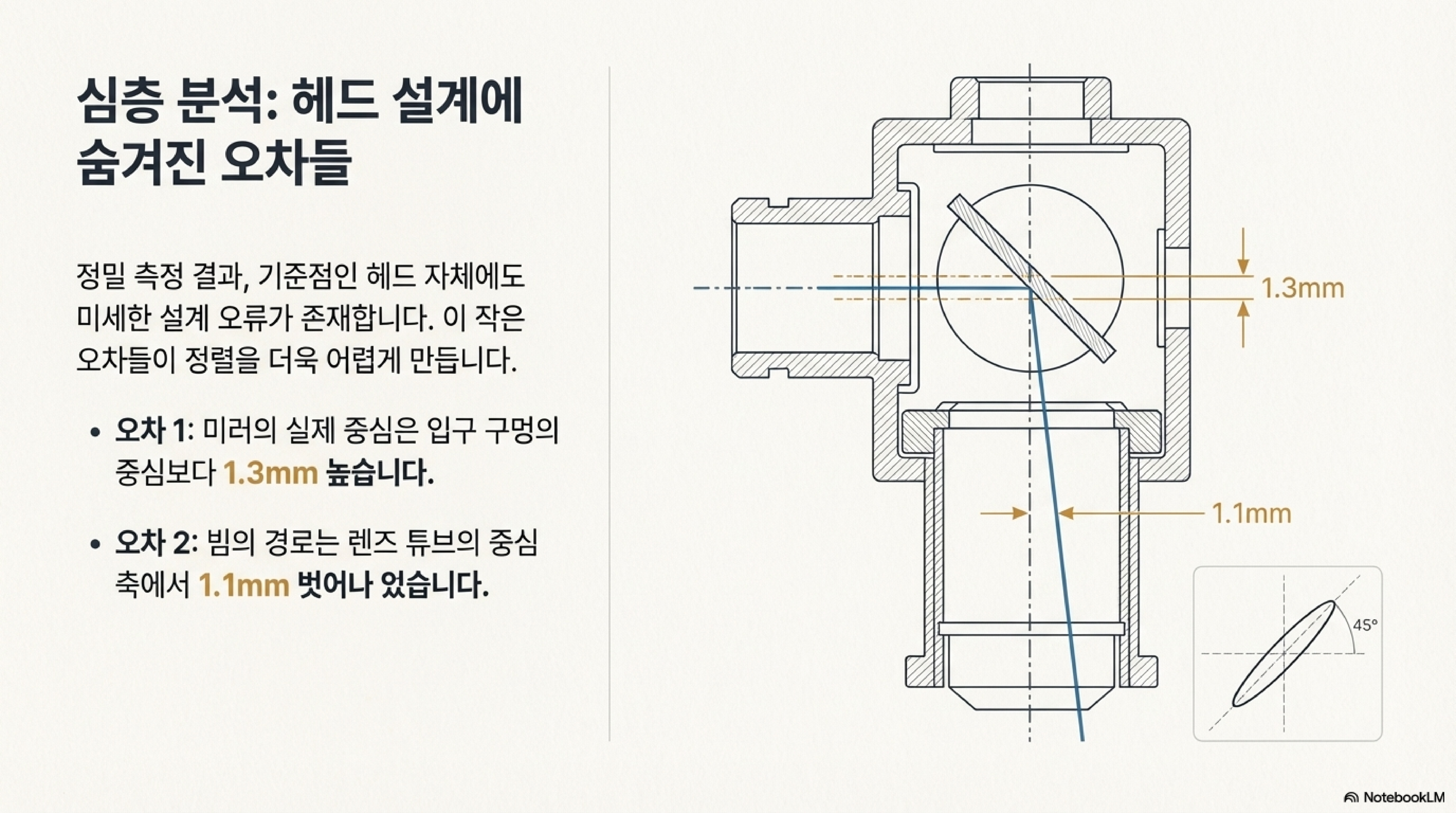

3. 당신의 기계는 거짓말을 하고 있다: 숨겨진 설계 결함

놀랍게도, 당신의 기계는 완벽하지 않을 수 있습니다. 정밀하게 측정하고 분석한 결과, 많은 기계의 헤드에는 사용자를 혼란에 빠뜨리는 두 가지 숨겨진 설계 결함이 존재합니다.

첫째, 빔이 들어가는 헤드의 입구 구멍 중심이 그 뒤에 있는 거울의 실제 중심과 일치하지 않습니다. 이 때문에 사용자가 직접 만든 타겟팅 도구가 부정확해질 수 있습니다. 분석 결과, 이 둘 사이에는 1.3mm의 높이 차이가 있었습니다.

둘째, 거울을 통과한 빔의 경로 역시 렌즈 튜브의 중심과 완벽하게 일치하지 않습니다. 이 경우 약 1.1mm의 오차가 발견되었습니다. 이처럼 작아 보이는 오차들은 빔의 가장자리가 잘려나가는 '클리핑(clipping)' 현상을 유발하며, 이는 렌즈에 도달하기도 전에 출력 손실이 발생하는 직접적인 원인이 됩니다.

제 생각에 제가 만들었던 작은 타겟들은 아마 부정확해서 다시 만들어야 할 것 같습니다. 제가 저지른 실수는 거울의 위치를 확인하지 않은 것입니다. 거의 맞아 보였기 때문에, 저는 타겟을 그 앞에 맞춰 설계하고 설계가 맞다고 가정했습니다. 하지만 이제 와서 자세히 보니, 보시다시피 1.3mm가 높다는 것을 명확히 알 수 있습니다.

4. 가장 중요하지만 눈에 보이지 않는 규칙: Z축 정렬

많은 사용자들이 위에서 내려다보는 평면도(X/Y축)에만 집중하지만, 진짜 어려운 문제는 수직 정렬, 즉 Z축에 있습니다. 장담컨대, 바로 이 부분이 당신을 좌절하게 만들 것입니다. 이 보이지 않는 축의 정렬이야말로 전체 과정을 성공시키거나 망칠 수 있는 가장 결정적인 요소입니다.

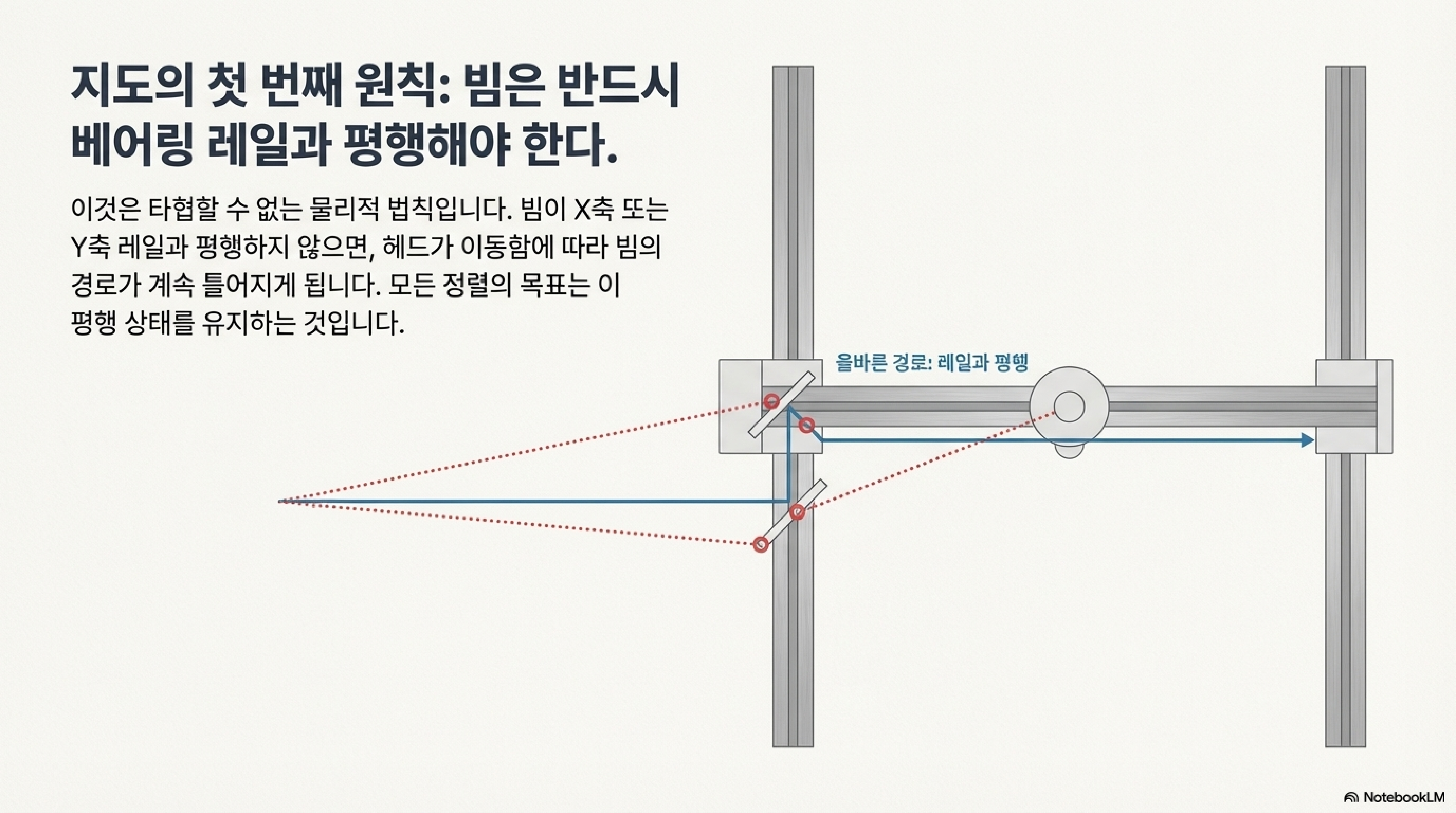

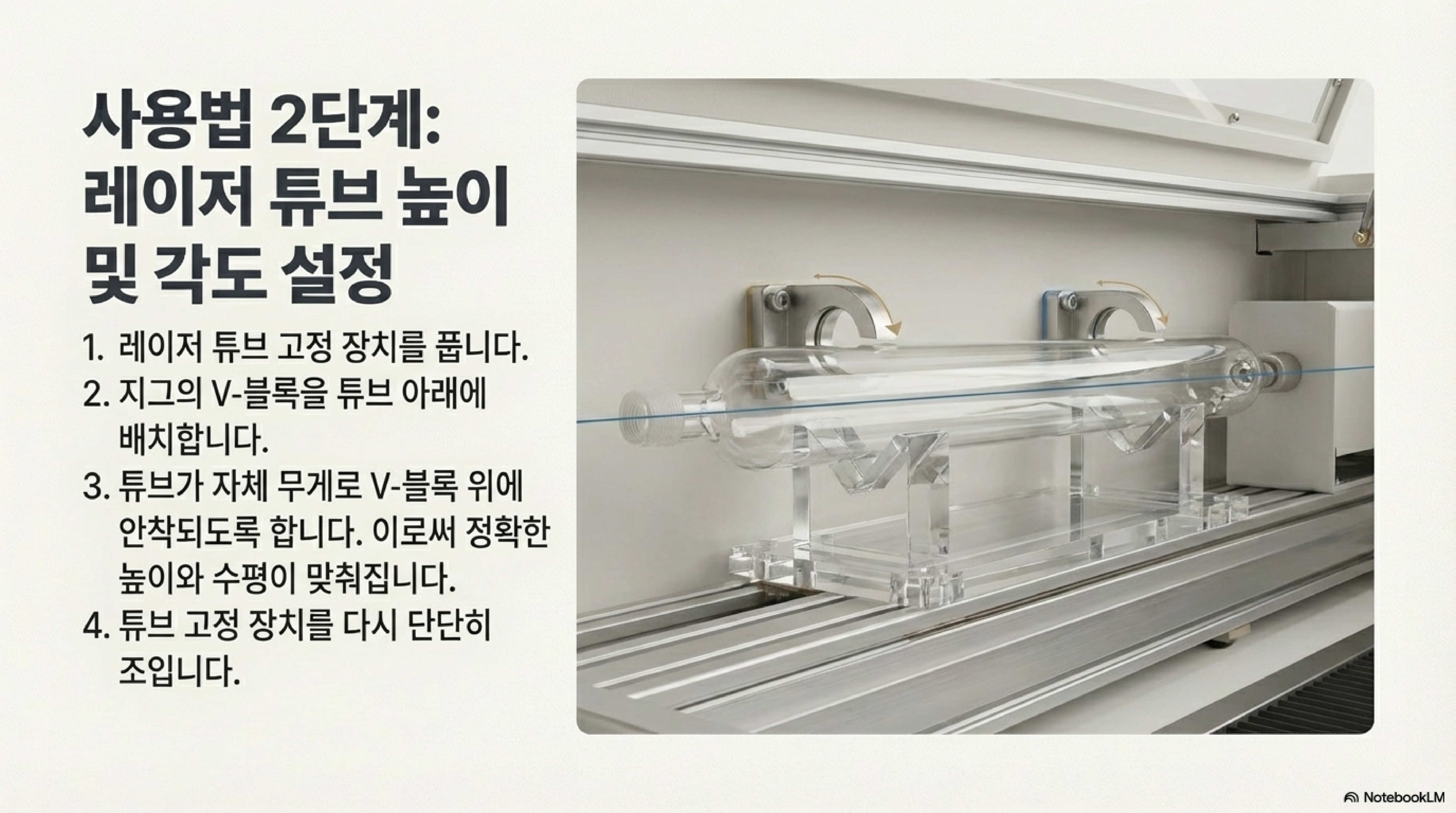

레이저 빔은 반드시 기계의 바닥면과 완벽하게 평행을 유지해야 합니다. 왜냐하면 Y축과 X축 레일 모두 바닥면과 평행하게 설치되어 있기 때문입니다. 만약 빔이 위나 아래로 조금이라도 기울어져 있다면 어떻게 될까요? 갠트리가 Y축을 따라 움직일 때는 평행을 유지하는 것처럼 보일지 몰라도, 헤드가 X축을 따라 움직이는 순간 평행은 깨지고 맙니다. 고정된 헤드로는 이 문제를 절대 해결할 수 없습니다. 따라서 다른 모든 것을 시작하기 전에, 레이저 튜브 자체의 높이와 수평을 맞춰 빔이 처음부터 바닥과 평행하게 나아가도록 반드시 설정해야 합니다.

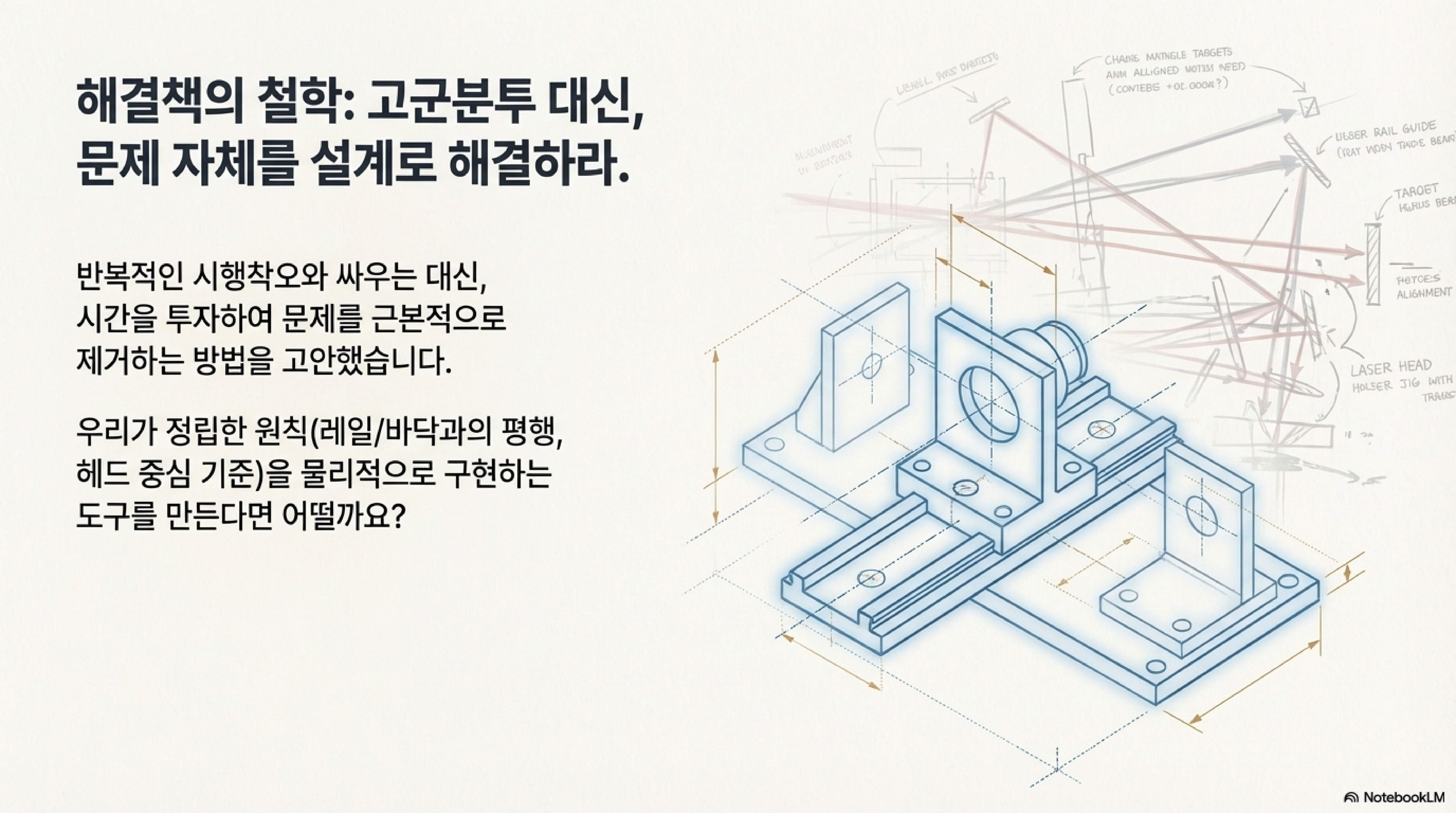

5. 최고의 '치트키'는 물리적인 지그(Jig)다

끝없는 시행착오와 추측에 의존하는 대신, 이 모든 문제를 한 번에 해결할 수 있는 강력한 '치트키'가 있습니다. 바로 기계에 맞춰 제작된 물리적인 '지그(Jig)'입니다.

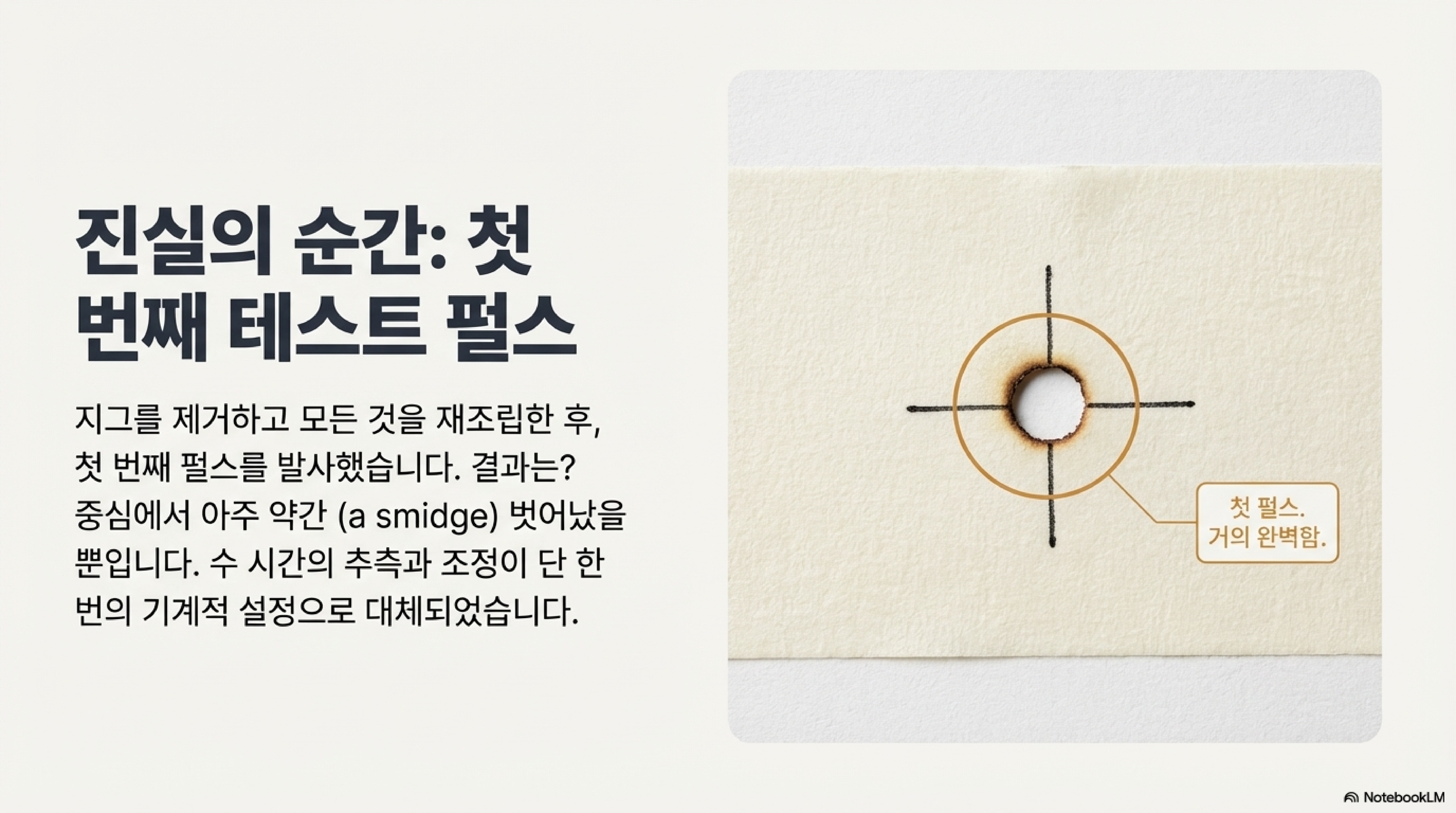

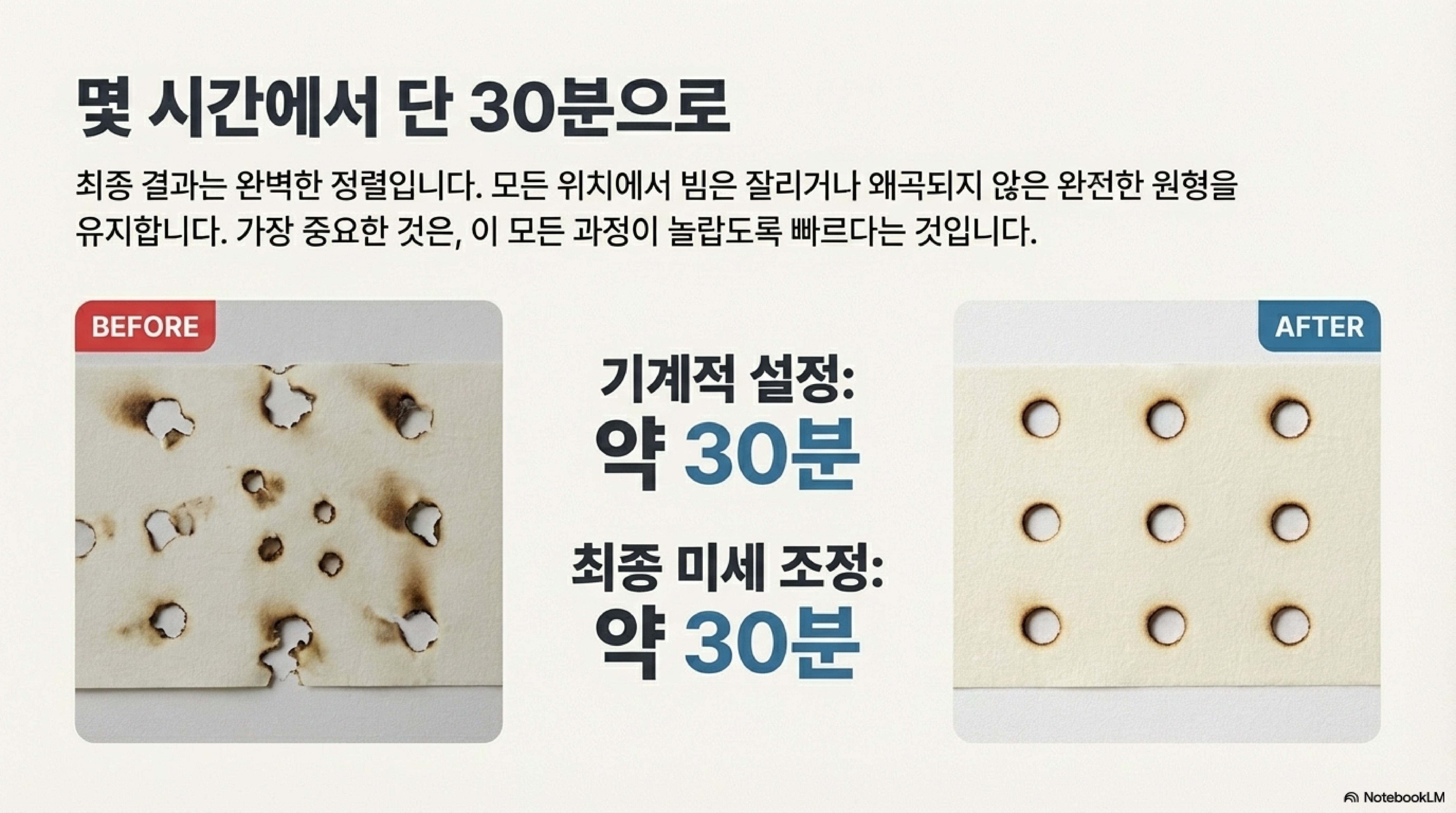

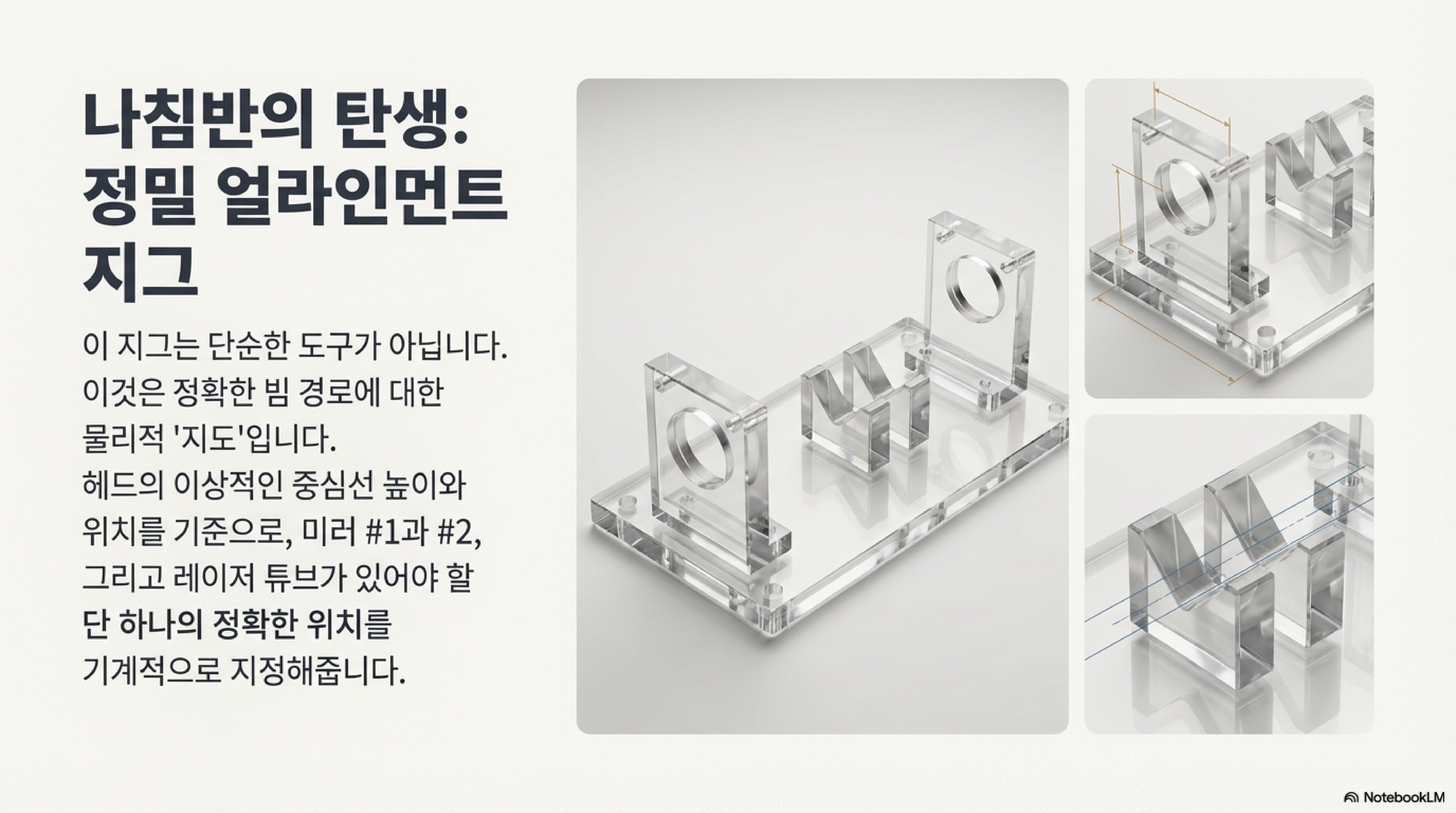

지그는 수학적으로 계산된 정확한 위치에 거울과 레이저 튜브를 물리적으로 강제 고정시키는 도구입니다. 이 도구를 사용하면 복잡한 측정이나 반복적인 테스트 없이도 각 부품을 이상적인 위치로 빠르고 정확하게 설정할 수 있습니다. 지그를 활용하면 기계적인 설정은 약 30분 만에 끝낼 수 있으며, 이후 30분 정도의 미세 조정을 거치면 정렬이 완료됩니다. 몇 시간 동안 계속될 수 있는 고통스러운 과정을 예측 가능하고 신속한 작업으로 바꿔주는 최고의 해결책입니다.

결론

레이저 빔 정렬은 단순히 나사를 돌리는 기술적인 행위가 아닙니다. 그것은 기계의 기하학적 구조를 해체하고, 내장된 설계의 가정을 의심하며, 물리적인 도구를 사용해 '올바른' 기하학을 강제하는 과정입니다. 자유로운 조정이 가능하다는 환상을 버리고, 고정된 헤드를 기준으로 역으로 사고하며, 보이지 않는 Z축의 중요성을 인지하고, 마지막으로 올바른 도구를 사용한다면 아무리 복잡해 보이는 문제라도 명쾌하게 해결할 수 있습니다.

이 작업을 하는 것에 대한 두려움이 실제로 하는 것보다 훨씬 큽니다. 그리고 오늘 제가 그것을 보여드렸기를 바랍니다.

이제 당신의 차례입니다. 당신의 기계에는 어떤 비밀이 숨겨져 있을까요?
