레이저 조각의 유령을 잡다: '팬텀 픽셀'에 대해 우리가 몰랐던 3가지 놀라운 진실

서론: 완벽한 조각을 망치는 좌절스러운 미스터리

레이저 커터를 사용하는 메이커라면 누구나 한 번쯤 겪어봤을 법한 좌절의 순간이 있습니다. 완벽하게 보였던 조각 작업물에 정체불명의 수직선이나 "물결무늬"가 나타나 모든 것을 망쳐버리는 경우 말입니다. 우리의 조사는 바로 이 성가신 문제, 우리가 '팬텀 픽셀(Phantom Pixel, 유령 화소)'이라 이름 붙인 현상을 잡기 위해 시작되었습니다. 대부분의 사람들은 이 문제의 원인이 뻔한 전자 신호 오류라고 생각하지만, 진실은 훨씬 더 깊고 놀라운 곳에 숨어있었습니다. 지금부터 그 끈질긴 추적의 여정을 공개합니다.

--------------------------------------------------------------------------------

1. 그 '픽셀'은 사실 움직임의 착시 현상입니다

우리의 첫 번째 가설을 산산조각 낸 단서는 오실로스코프에서 나왔습니다.

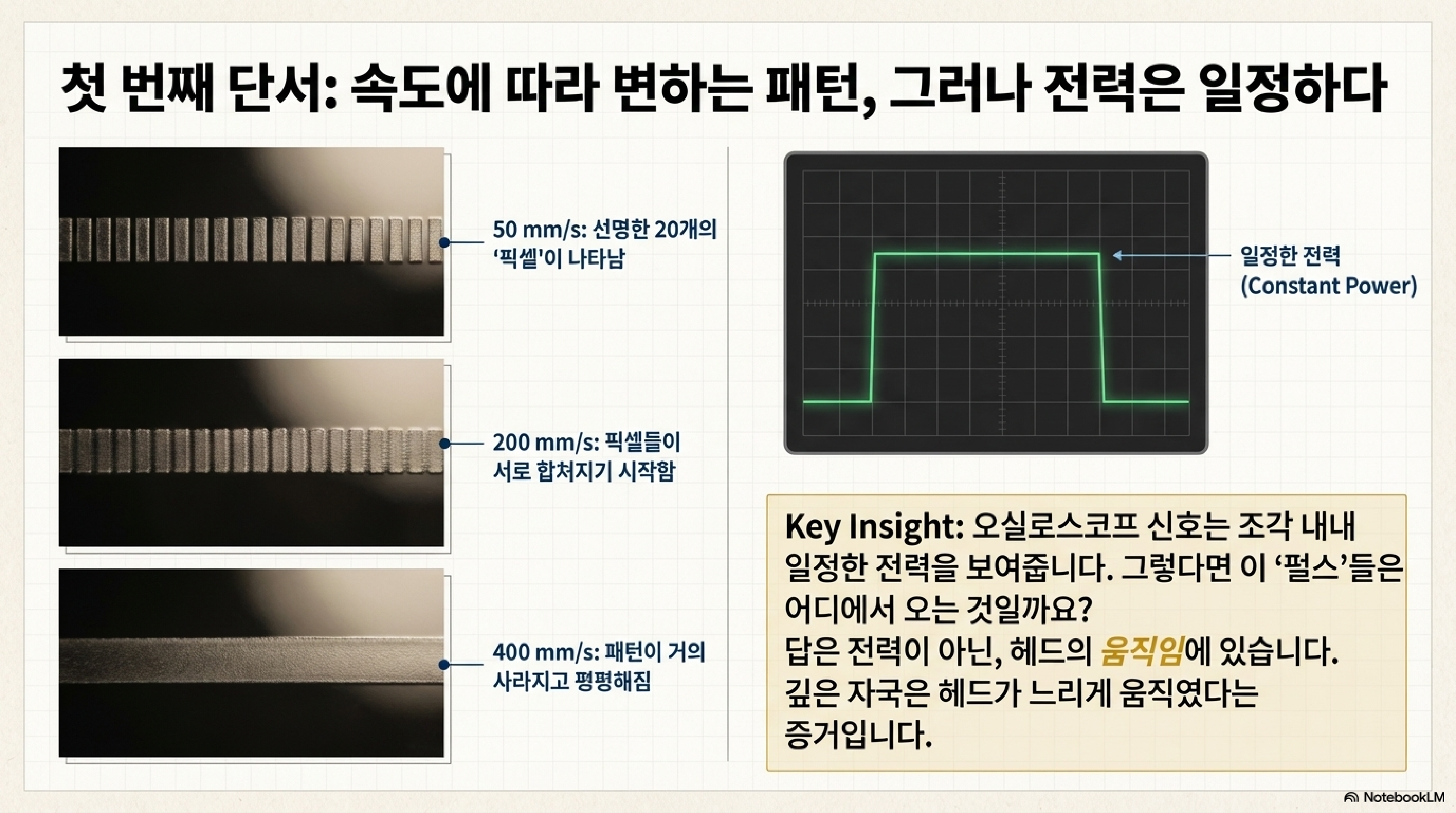

초기 실험은 초당 50mm의 속도로 20개의 뚜렷한 점으로 이루어진 패턴을 만드는 것이었습니다. 논리적인 가정은 명확했습니다. 레이저가 각 점을 찍기 위해 20번 켜지고 꺼지는 펄스 신호를 보낼 것이라는 예측이었습니다. 하지만 오실로스코프 화면에 나타난 진실은 충격적이었습니다. 레이저의 출력은 조각 내내 완벽하게 일정했습니다. 신호에는 어떠한 "펄스"도 존재하지 않았습니다.

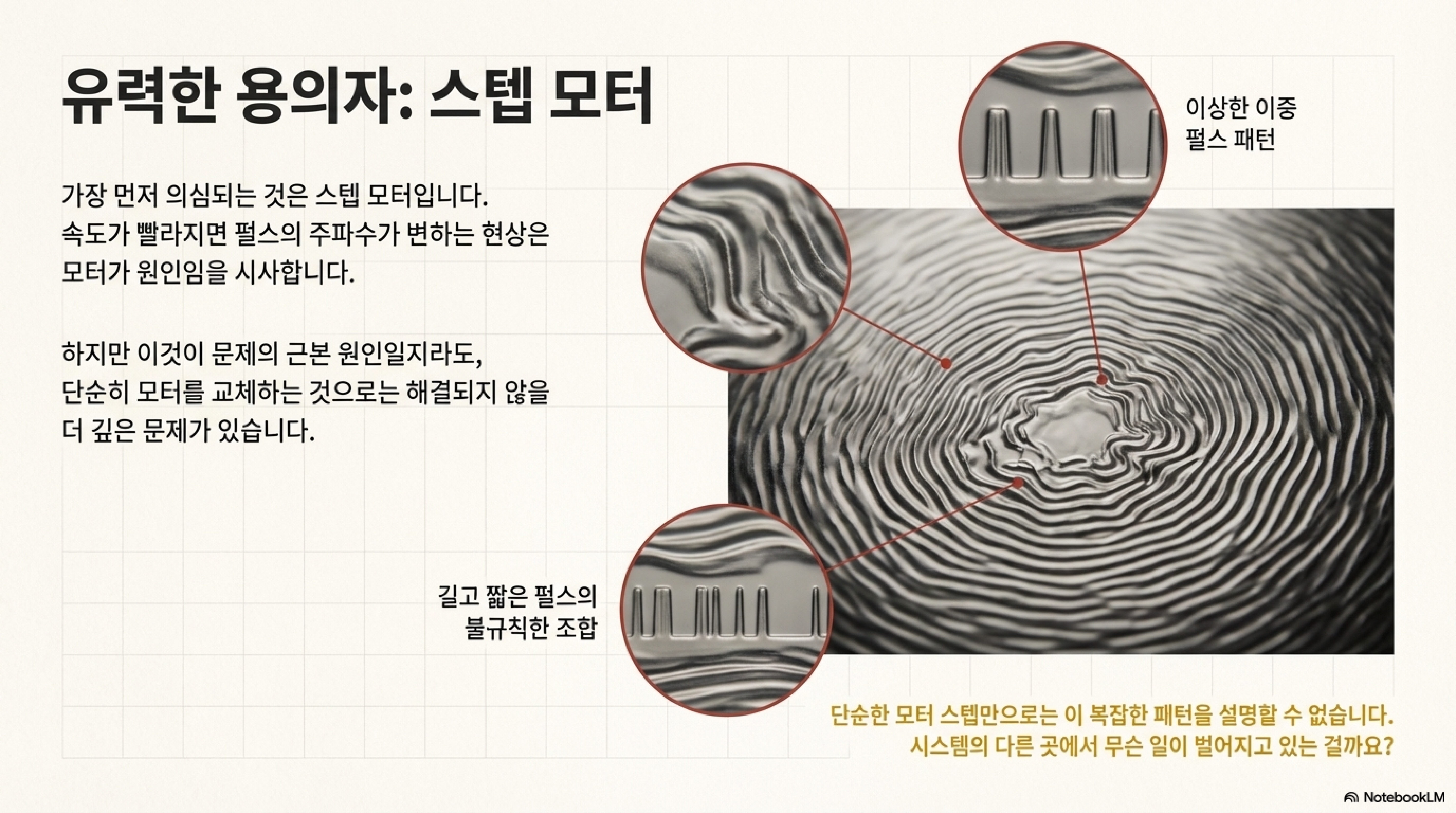

그렇다면 이 눈에 보이는 '점'들은 대체 어디서 온 것일까요? 원인은 전자 신호가 아닌, 기계의 물리적 움직임에 있었습니다. 레이저 헤드가 재료 위를 부드럽게 미끄러진 것이 아니라, 순간적으로 멈추거나 속도를 늦추는 불규칙한 움직임(jerking)을 보였던 것입니다. 레이저 빔이 한곳에 더 오래 머무를수록 그 지점은 더 깊게 파입니다. 바로 이 원리 때문에 헤드가 잠시 주춤거린 지점마다 더 깊은 자국이 남아 마치 '픽셀'처럼 보이게 된 것입니다. 요컨대, 이 '픽셀'은 디지털 신호가 아니라, 레이저 헤드가 경로 위에서 순간적으로 더듬거릴 때 재료에 새겨진 물리적인 상처였습니다.

"더 깊게 파인 곳은 속도가 느렸다는 뜻이고, 얕게 파인 곳은 속도가 빨랐다는 뜻입니다. 그래서 이 조각은... 빠르게 가다 멈추고, 빠르게 가다 멈추고, 빠르게 가다 멈추는 것을 반복한 겁니다. 이 패턴을 만들기 위해 일련의 급격한 움직임으로 가로지른 것이죠."

이 발견은 문제에 대한 우리의 이해를 완전히 뒤집었습니다. 우리는 전자 회로의 유령을 쫓고 있었지만, 진짜 범인은 기계의 뼈대 안에 숨어 있었습니다.

2. 진짜 범인은 바로 '탄성'입니다: 고무줄과 테니스공의 교훈

그렇다면 무엇이 레이저 헤드를 더듬거리게 만들었을까요? 그 근본적인 기계적 원인을 파헤치자, 우리는 '탄성'이라는 진짜 범인과 마주했습니다.

이 개념을 이해하기 위해 우리는 간단하지만 강력한 시연을 진행했습니다. 모터가 고무줄에 연결된 무거운 블록(부하)을 당기는 상황을 상상해 보십시오. 모터에 "한 걸음 움직여"라고 명령을 내립니다. 모터는 움직였지만, 블록은 꿈쩍도 하지 않습니다. "한 걸음 더." 여전히 블록은 제자리입니다. "한 걸음 더." 그러자 블록이 마침내 조금 움직입니다. 몇 번의 명령이 더 쌓이자, 고무줄에 축적된 에너지가 한꺼번에 방출되면서 블록이 갑자기 앞으로 확 튀어 나갑니다. 이것이 바로 모터의 명령과 실제 부하의 움직임 사이에 피드백이 없는 "개방 루프(open-loop)" 시스템에서 탄성이 만들어내는 문제입니다.

레이저 커터에서 이 탄성의 주된 원천은 놀랍게도 벨트의 몸체가 아니라, 벨트에 달린 수많은 고무 이빨이었습니다. 이 작은 고무 이빨들은 마치 테니스공처럼 에너지를 흡수했다가 다시 방출하는 능력을 가지고 있습니다. 공을 일정한 리듬으로 바닥에 튕길 때 공이 압축되었다가 다시 튀어 오르는 것처럼, 이 고무 이빨들도 미세한 진동 속에서 에너지를 머금고 뱉어내기를 반복합니다.

"이 이빨들은 사실 이 테니스공이 하는 것과 똑같은 역할을 하고 있습니다. 에너지를 흡수했다가 다시 되돌려주는 것이죠. 저는 이 이빨들이야말로 제가 봐왔던 모든 이상한 형태와 문제들의 근본적인 원인이라고 믿습니다."

타이밍 벨트는 본래 한 방향으로 꾸준히 동력을 전달하기 위해 설계되었습니다. 레이저 조각처럼 빠르고 짧게 앞뒤로 진동하는 움직임은 벨트 이빨의 탄성이라는 '결함'을 증폭시키고, 이것이 바로 헤드의 불규칙한 움직임으로 나타났던 것입니다. 하지만 이 탄성에는 한 가지 예상치 못한 역할이 더 있었습니다. 바로 시스템의 다른 진동을 흡수하는 스펀지 같은 충격 흡수(댐핑, damping) 효과였습니다.

3. '개선'이 항상 '해결'은 아닙니다: 더 단단한 벨트의 역설

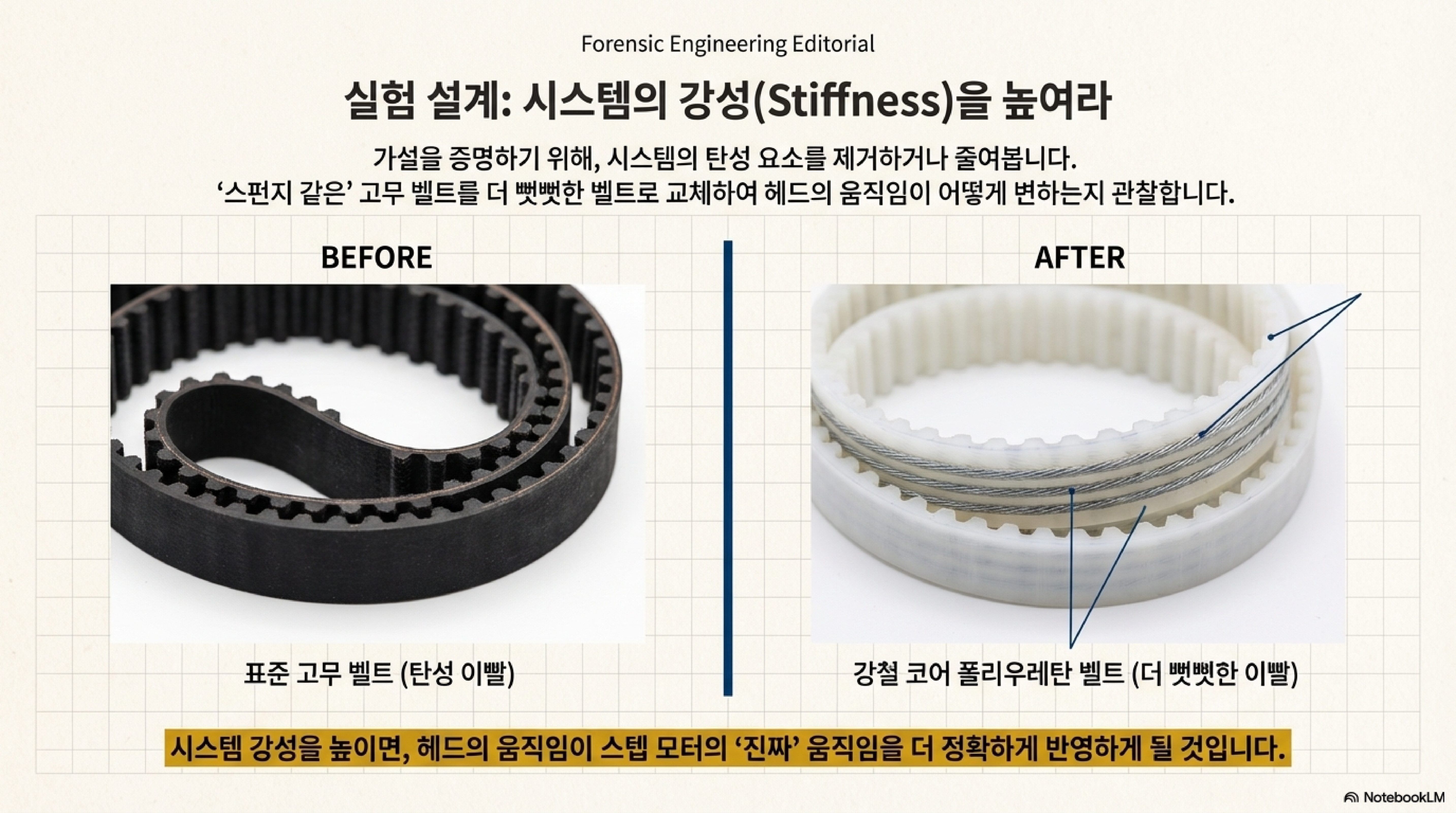

우리의 다음 단계는 논리적으로 명확해 보였습니다. 탄성이 문제라면, 탄성을 없애면 된다. 우리는 유연한 고무 벨트를 강철 코어가 들어간 훨씬 더 뻣뻣한 폴리우레탄 벨트로 교체했습니다. 더 단단한 연결이 더 정밀한 결과를 낳을 것이라는 가설이었습니다.

하지만 현실은 훨씬 더 복잡하고 놀라웠습니다.

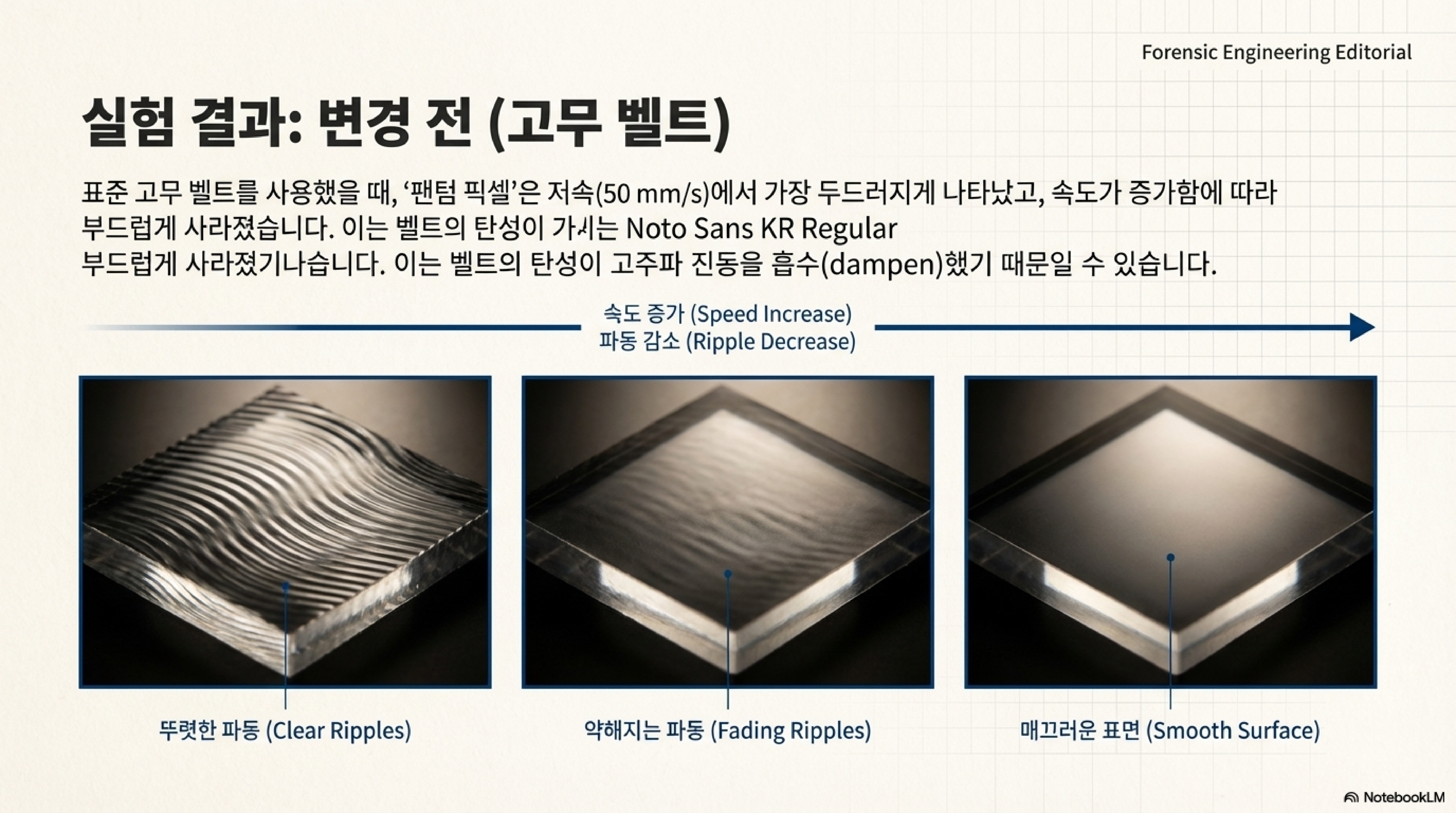

처음에는 결과가 좋아 보였습니다. 초당 20-30mm의 속도에서 패턴은 놀랍도록 부드러워졌고, 골치 아팠던 스파이크들이 사라졌습니다. 하지만 속도를 그 치명적인 구간인 초당 50-70mm로 올리자, 시스템은 개선되기는커녕 이전보다 훨씬 더 격렬하게 요동치며 최악의 결과를 만들어냈습니다. 그러다 초당 80mm 이상의 속도로 넘어가자, 움직임은 거짓말처럼 다시 부드러워졌습니다.

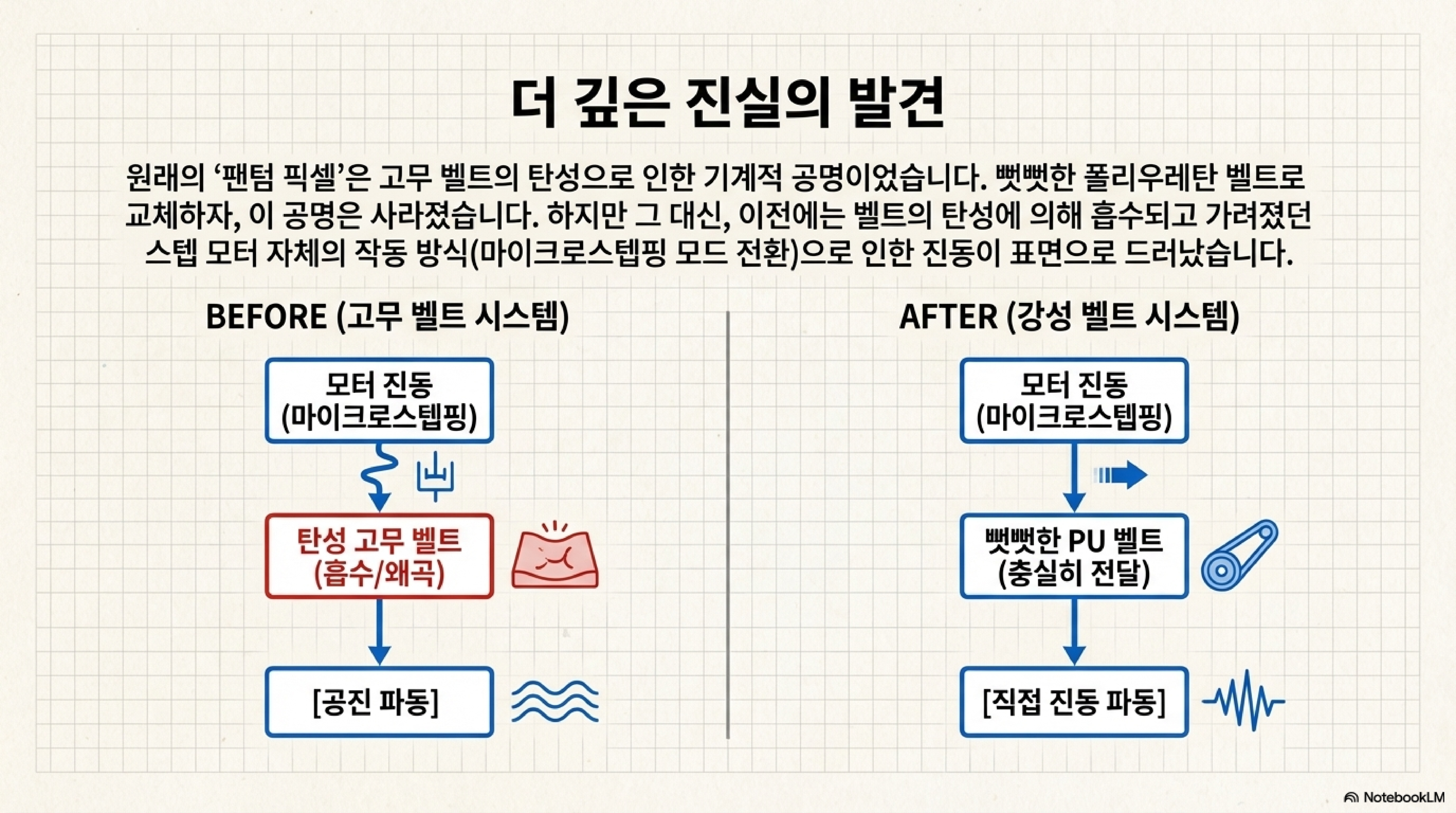

이 역설적인 결과가 의미하는 바는 무엇이었을까요? "더 좋은" 부품은 문제를 해결한 것이 아니었습니다. 오히려 새 벨트는 기존 고무 벨트가 제공하던 댐핑 효과를 제거해 버렸습니다. 그 결과, 스테퍼 모터 자체의 미세한 진동이 만들어내는 시스템의 고유 공진(resonance) 주파수가 아무런 방해 없이 증폭되어 나타난 것입니다. 마치 손으로 감싸서 소리를 죽이고 있던 종을 갑자기 놓아버리자, 종이 제 소리를 내며 격렬하게 울리기 시작한 것과 같았습니다. 새로운 벨트는 문제를 만든 것이 아니라, 기존 고무 벨트라는 완충재에 가려져 있던 더 깊고 폭력적인 불안정성을 수면 위로 드러낸 것입니다.

이것은 모든 메이커와 엔지니어를 위한 고전적인 교훈입니다. 복잡한 시스템에서 가장 명백해 보이는 '업그레이드'는 때로 작은 불 하나를 끄는 동시에, 그림자 속에 숨어 있던 훨씬 더 크고 근본적인 문제를 비추는 스포트라이트 역할을 할 수 있습니다.

--------------------------------------------------------------------------------

결론: 우리의 도구가 말해주지 않는 것들

'팬텀 픽셀'을 잡기 위해 시작된 우리의 여정은 기계 물리학에 대한 깊은 탐사로 끝을 맺었습니다. 우리는 눈에 보이던 결함이 단순한 오류가 아니라, 탄성, 댐핑, 공진, 그리고 모터 제어 사이의 복잡한 상호작용이 빚어낸 물리적 현상임을 발견했습니다.

원래의 고무 벨트는 "나쁜" 부품이 아니었습니다. 오히려 그것은 시스템의 진정한 기계적 민낯을 자신의 탄성으로 흡수하고 가리는 '마스크' 역할을 하고 있었던 것입니다.

마지막으로 독자 여러분께 질문을 던지고 싶습니다. "지금 당신이 사용하는 도구의 작동 방식에 대해 어떤 숨겨진 가정을 하고 있으며, 그 가정은 어떤 진실을 가리고 있을까요?"
